Veuillez lire attentivement toutes les instructions avant l'utilisation de la machine à coudre.
2. Débranchez toujours la machine à coudre de la prise de courant immédiatement après l'usage et avant le nettoyage. 3. Débranchez toujours la machine avant de changer l'ampoule. Remplacez celle-ci par une ampoule de 10 watts (110-120V area) ou 15 watts (220-240V area) du même type.
1. Ne permettez pas que la machine soit utilisée comme un jouet. Faites très attention lorsque la machine est utilisée par des enfants ou en présence d'enfants. 2. N'utilisez cette machine que pour les fins pour lesquelles elle a été conçue et qui sont prescrites dans ce manuel. N'utilisez que les accessoires spécifiés dans ce manuel et recommandés par le fabricant. 3. N'utilisez jamais cette machine à coudre si le fil d'alimentation ou la prise est endommagé, si la machine ne fonctionne pas correctement, sil elle est tombée par terre ou dans l'eau ou si elle est endommagée. Retournez la machine au revendeur agréé ou au centre de service le plus proche pour tout examen, réparation, réglage électrique ou mécanique. 4. N'utilisez jamais la machine si les ouvertures d'aération sont obstruées. Assurez-vous que les orifices de ventilation et la
5. Gardez les doigts à l'écart de toute partie mouvante. Faites particulièrement attention dans la zone voisine de l'aiguille de la machine à coudre. 6. Utilisez toujours la plaque à aiguille appropriée. Une mauvaise plaque à aiguille pourrait casser l'aiguille. 7. N'utilisez pas d'aiguilles tordues. 8. Ne tirez pas sur le tissu et ne le poussez pas en cousant. Ceci pourrait tordre l'aiguille et la casser. 9. Mettez la machine hors-tension (position "O") avant de faire un réglage dans la zone de l'aiguille, comme par exemple enfiler l'aiguille, remplacer l'aiguille ou encore changer le pied presseur, etc. 10. Débranchez toujours la machine avant d'enlever des couvercles, de lubrifier la machine ou de faire tout réglage spécifié dans le manuel d'instructions. 11. Veillez à ne rien laisser tomber ou à ne rien insérer dans les ouvertures d'aération de la machine. 12. Ne l'utilisez pas à l'extérieur. 13. N'utilisez pas la machine dans des endroits où des aérosols sont pulvérisés ou de l'oxygène est administré. . 14. Pour débranchez la machine, placez toutes les commandes en position d'arrêt ("O") et ensuite, retirez la fiche de la prise de courant. 15. Ne débranchez pas la machine en tirant sur le câble d'alimentation. Débranchez-la en tirant sur la fiche et non sur le câble. 16. Dans des conditions normales, le niveau de son est de 75dB (A).
Pour toujours mettre à votre disposition les derniers perfectionnements de la technique, le fabricant se réserve le droit de modifier l'apparence, le concept ou les accessoires de cette machine s'il le juge nécessaire. ® Singer est une marque déposée de The Singer Company Ltd ou de ses filiales. COPYRIGHT © 2005 Tous droits réservés dans le monde.

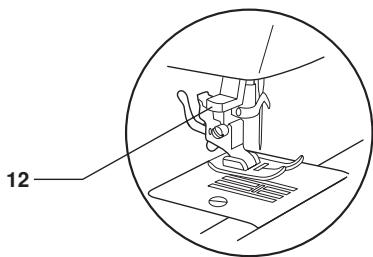

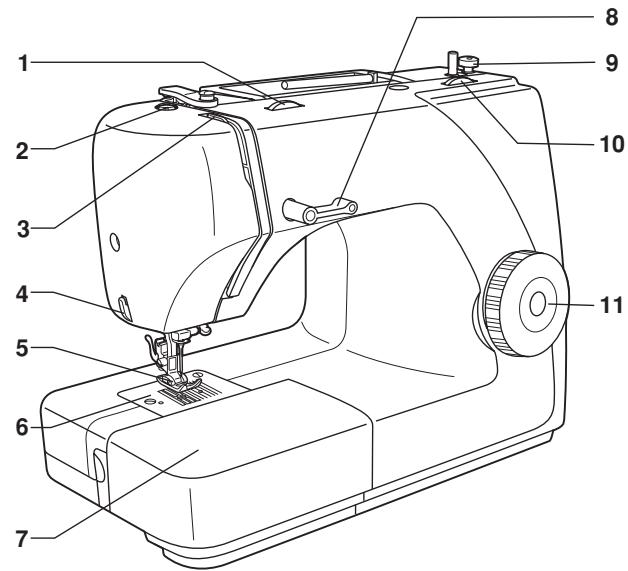

Composants principaux de la machine à coudre2/3
Branchement de la machine à une source d'alimentation 6

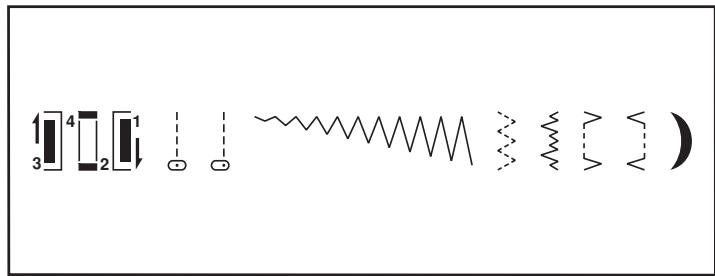

Comment choisir vos points 19
1. Molette de réglage de la tension

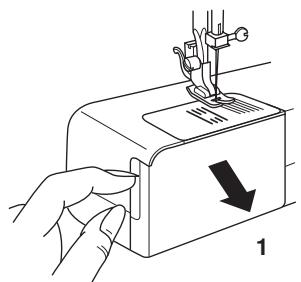

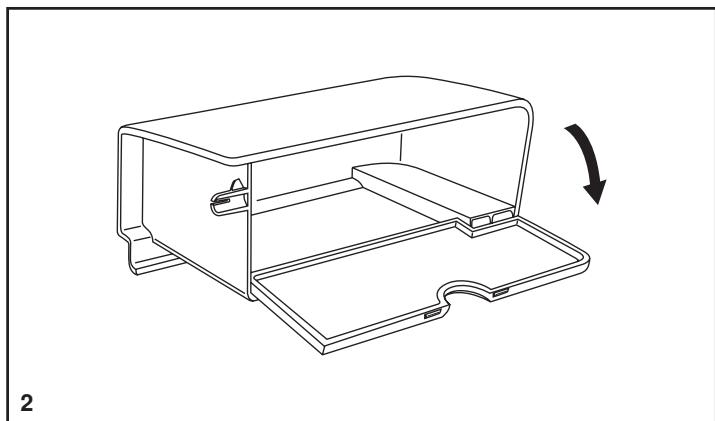

Pour ouvrir, levez vers vous dans le sens de la flèche. (2)

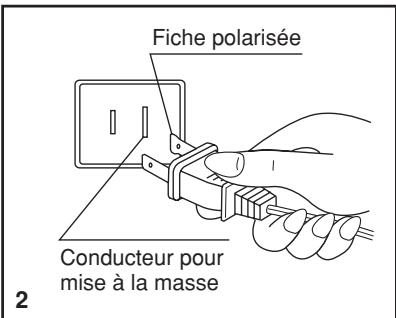

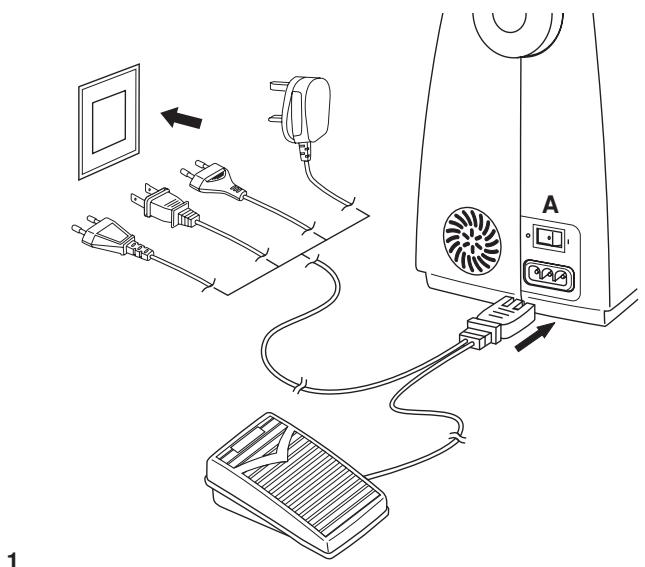

A l'aide du rhéostat, vous contrôlez la vitesse de couture de la machine. (3) Attention: Consultez un électricien qualifié si vous doutez du branchement de la machine. Débranchez la machine quand celle-ci n'est pas en service. Les rhéostats qui doivent être utilisés obligatoirement avec l'appareil: KD-1902 (région 110-120V) / KD-2902 (région 220240V) fabriqués par ZHEJIANG FOUNDER MOTOR CORPORATION LTD. (Chine)

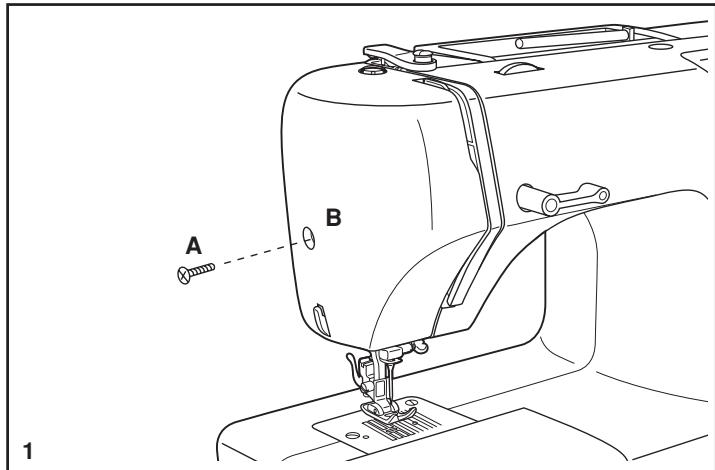

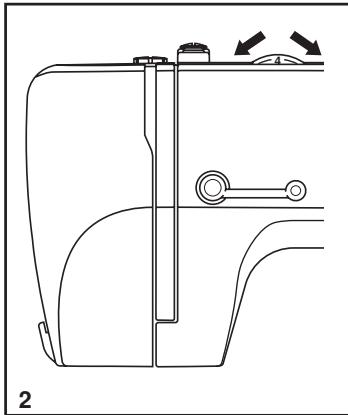

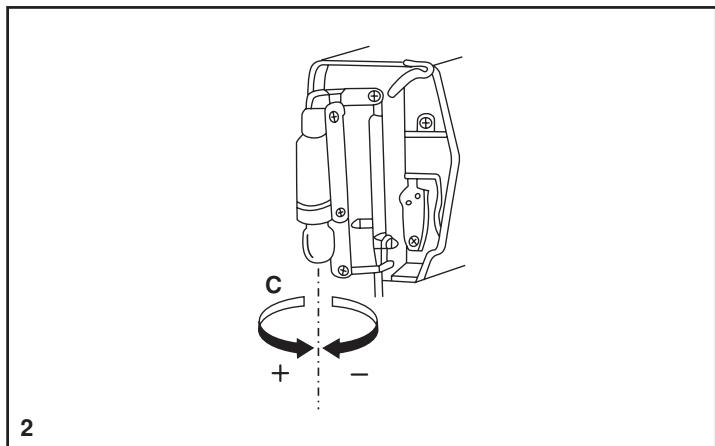

6 - Desserrez la vis (A) comme indiqué. (1) - Enlevez le couvercle latéral (B).

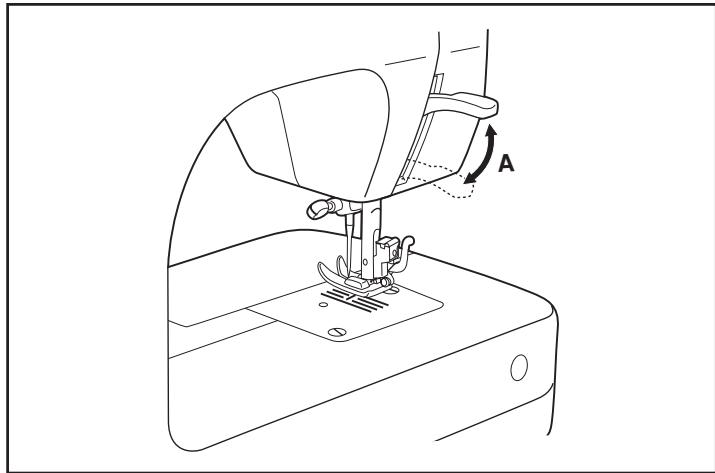

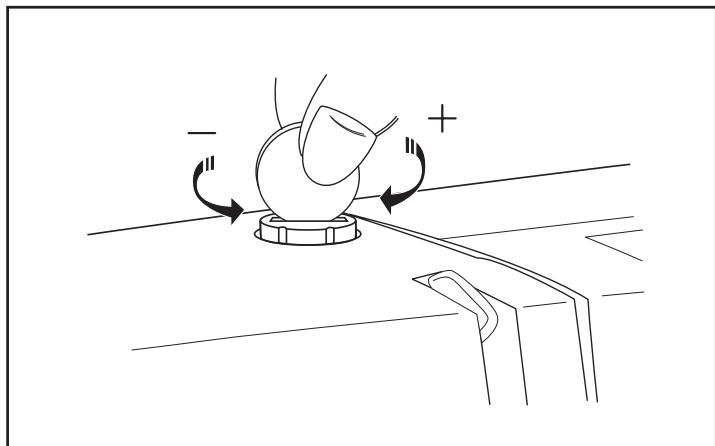

Cependant, si vous désirez ajuster la pression du pied presseur, tournez le bouton de réglage. Pour la couture de tissus fins, diminuez la pression en tournant le bouton dans le sens anti-horaire. Pour la couture de tissus très épais, augmentez la pression en tournant le bouton dans le sens horaire.

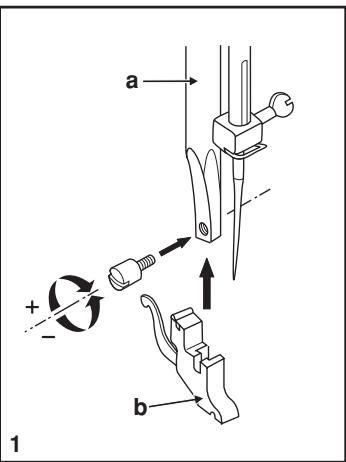

Soulevez la tige du pied presseur (a) à l'aide du releveur du pied presseur et fixez le support du pied presseur comme illustré. (1)

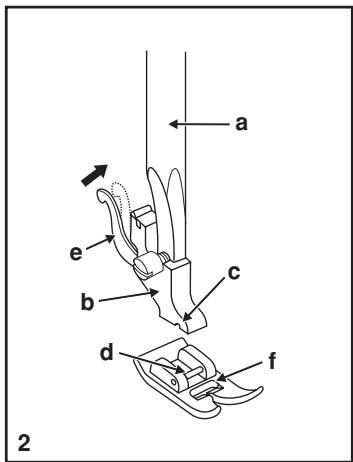

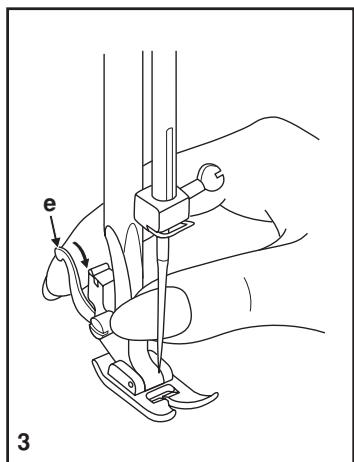

Abaissez le support du pied presseur (a) jusqu'à ce que l'encoche (c) soit directement au dessus de la broche (d). Levez le levier (e). Abaissez le support du pied presseur (b) et ce dernier (f) s'engagera automatiquement. (2)
Placez l'interrupteur d'alimentation sur arrêt ("O") si vous effectuez une des opérations suivantes!

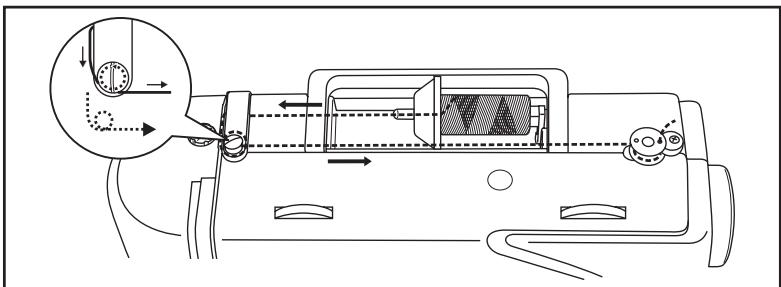

- Enroulez le fil dans le sens anti-horaire autour des disques de tension du dévidoir (3) - Glissez le fil dans la canette tel qu'illustré et placez celle-ci sur l'axe. (4) - Poussez la canette vers la droite. (5)
A. Desserrez la vis du pince-aiguille et resserrez-la après avoir inséré une nouvelle aiguille. (1) B. Insérez la nouvelle aiguille avec le côté plat de la tige vers l'arrière. C/D. Insérez l'aiguille jusqu'au maximum de sa course.

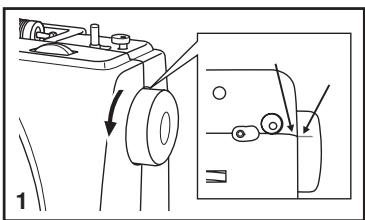

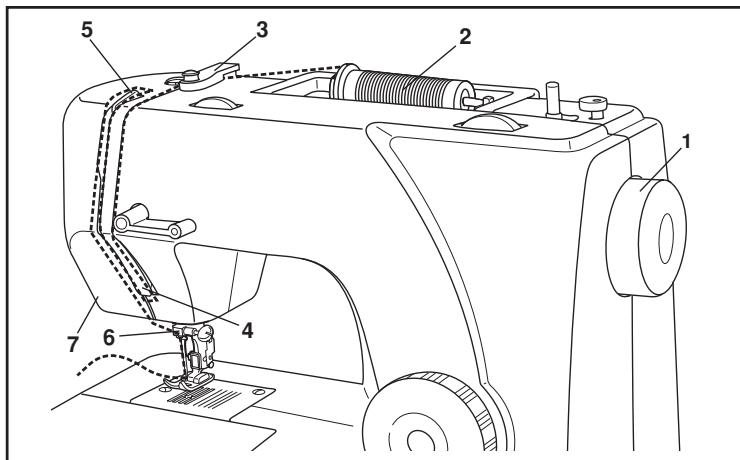

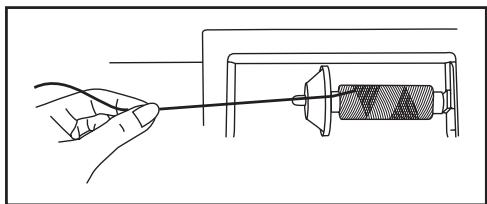

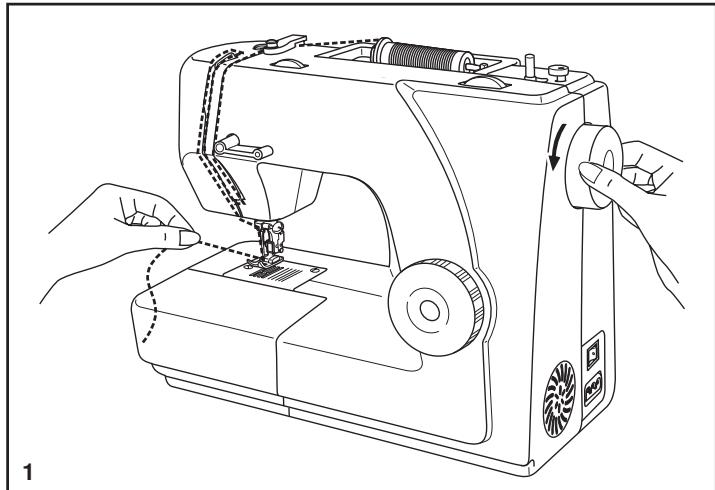

1 - Tournez le volant pour lever l'aiguille dans sa position la plus haute (1) et relevez le pied presseur pour libérer les disques de tension . Note: Pour des raisons de sécurité, il est fortement recommandé de couper l'alimentation électrique avant l'enfilage. - Levez le porte-bobine horizontal. Placez une bobine de fil sur le porte-bobine, le fil sortant de la bobine tel qu'illustré en (2). - Pour les petites bobines, placez le côté incliné de l'étrier contre la bobine ou utilisez le plus petit étrier. - Passez le fil de la bobine à travers du guide-fil supérieur. (3) Guider le fil autour du guide en le tirant à travers du ressort de pré-tension tel qu'illustré. - Enfilez le module de tension en guidant le fil vers le bas via la rainure droite et vers le haut via la rainure gauche (4). Au cours de cette opération, il est utile de tenir le fil entre la bobine et le guide-fil (3) et de le tirer doucement vers le haut. - Enfilez maintenant l'oeillet du releveur de fil en y passant le fil de droite à gauche et guidez le fil à nouveau vers le bas (5). - Passez le fil dans le guide-fil horizontal qui se trouve sur le pinceaiguille. (6) - Enfilez ensuite le chas de l'aiguille de l'avant vers l'arrière et tirez à peu près 10 cm de fil vers l'arrière de la machine. Coupez le fil à la longueur désirée à l'aide du coupe-fil incorporé. (7) Note: Si votre machine à coudre est équipée d'un enfileur automatique déjà installé en sortie d'usine, tournez à la page 14 pour des instructions d'usage.
Pour augmenter la tension, tournez la molette vers une valeur plus élevée. Pour réduire la tension, tournez la molette vers la valeur immédiatement inférieure.

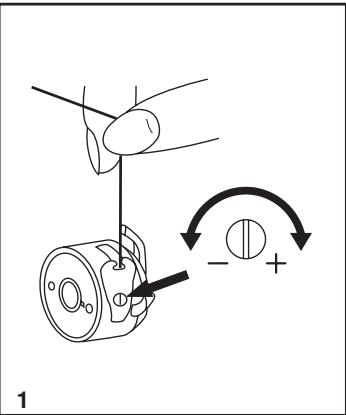

D. Tension de fil normale pour une couture en point zigzag. (normal = le fil de l'aiguille apparaît légèrement à l'envers du tissu) Tension du fil inférieur (1) Pour tester la tension du fil de canette, vous tenez le boîtier à canette par un bout de fil d'environ 10 cm et vous faites sauter le boîtier en tirant doucement sur le bout de fil. A peu près 5 cm de fil peut se dérouler. Si trop de fil se déroule, vous pouvez corriger la tension en tournant la vis de tension à droite. Il est important de refaire le test. Si trop peu de fil se déroule, vous pouvez corriger la tension en tournant la vis de tension à gauche. Il est important de refaire le test. Veuillez noter : - Un réglage de tension correct est important pour obtenir de beaux résultats. - Il n'existe pas de réglage de tension standard pour tous les points, fils et tissus. - Une tension équilibrée (points identiques à l'endroit et à l'envers du tissu) n'est habituellement souhaitable que pour la couture en point droit. - 90% de tous les travaux de couture requièrent un réglage de tension compris entre "3" et "5" . - Pour les points zigzag et décoratifs, la tension du fil devrait généralement être inférieure à celle utilisée pour la couture en point droit. - Pour tous les travaux de couture décoratifs, vous obtiendrez toujours des points de meilleure finition et moins de plis dans le tissu lorsque le fil supérieur apparaît à l'envers de votre tissu.

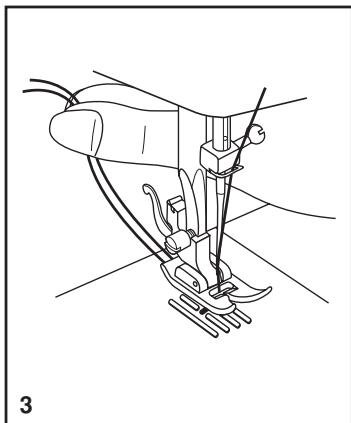

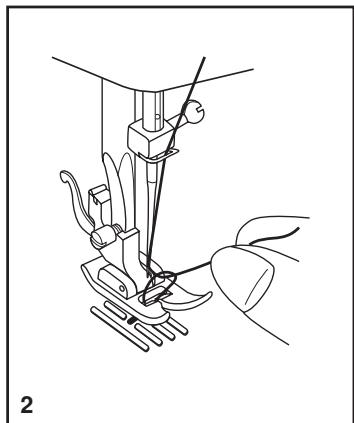

Passez les deux fils en dessous du pied presseur et placez-les vers l'arrière de la machine. (3)

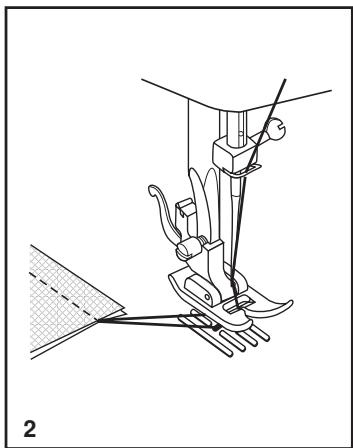

16 A Pour retirer le travail en cours Tournez le volant dans le sens anti-horaire afin d'amener le releveur de fil à sa position la plus élevée, levez le pied presseur et retirez le travail se trouvant en arrière du pied presseur et de l'aiguille. (2)
17 FIL File de coton léger, nylon, polyester ou de coton enrobé de polyester.
Pour les points droits choisissez le programme " " à l'aide du bouton de sélection des points. Ce bouton peut être tourné dans les deux directions. Réglez la longueur du point. Pour sélectionner la position droite de l'aiguille, choisissez le programme " ". Pour les points zigzag choisissez le programme " tournant le bouton de sélection des points.
En général, plus épais seront le tissu, le fil et l'aiguille, plus long sera le point. Pour obtenir un point fin réglez la longueur de point entre "1" et "2". Pour froncer, réglez la longueur de point à "4". Cousez 2 rangs parallèles et ensuite tirez sur le fil de canette pour froncer le tissu. Si vous utilisez une aiguille jumelée, veillez toujours à ce que l'aiguille se trouve au milieu (position centrale de l'aiguille).
Des points zigzag nets sont généralement obtenus avec une valeur égale ou inférieure à "2.5". Des points zigzag très rapprochés forment un point bourdon. (2)

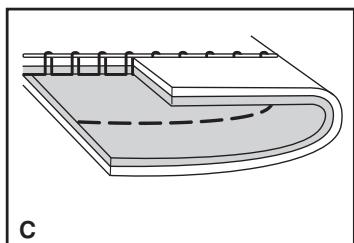

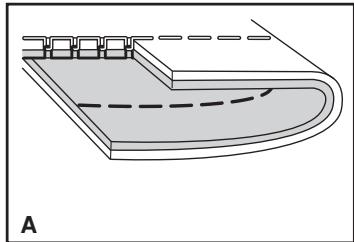

C'est pourquoi nous vous conseillons de faire toujours un échantillon. Pliez l'ourlet à la largeur désirée et pressez. Repliez l'ourlet contre l'endroit de l'ouvrage de sorte que la lisière supérieure de l'ourlet dépasse d'environ 5mm (1/5") sur le côté droit de l'ouvrage. (fig. 1)

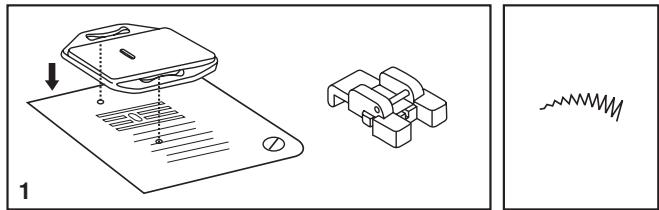

Installez le pied pour pose de boutons. Placez le tissu sous le pied. Posez le bouton à la position désirée et baissez le pied. Mettez le sélecteur de point à " " et cousez quelques points de sécurité. Choisissez un des points zigzag étroits. Réglez la largeur de point suivant la distance entre les 2 trous du bouton. Tournez le volant pour voir si l'aiguille passe dans les côtés droit et gauche du bouton sans toucher le bouton. Fixez le bouton en cousant doucement environ 10 points. Choisissez le programme " sécurité. (2)
Pour les boutons à 4 trous, cousez d'abord à travers les deux premiers trous (2), repositionnez le tissu, puis cousez à travers les deux autres trous.
23 (1/8) pour les extrémités; marquez la taille de la boutonnière sur le tissu. 3.Mettez le tissu sous le pied presseur de façon à ce que le repère sur le pied boutonnière coïncide avec la marque du début de la boutonnière sur le tissu. Abaissez le pied presseur de façon à ce que la ligne centrale de la boutonnière marquée sur le tissu coïncide avec la ligne centrale du pied boutonnière. Mettez le bouton de réglage de la longueur du point sur " pour régler la densité du point.

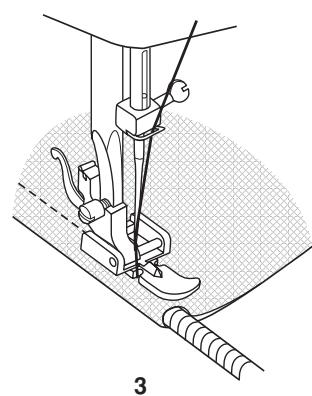

Il est aussi possible de coudre une longueur de cordon dans un biais afin de former une bordure (3) ou pour fixer un passepoil ou tout autre finition décorative en utilisant cette méthode.
25 En fonction du type de tissu et du dommage, cousez 3 à 5 rangées. (2)
Mettez le sélecteur de point à "
Faites quelques points en arrière au début et à la fin de la couture. 1 26

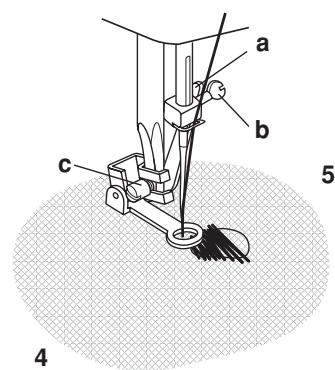

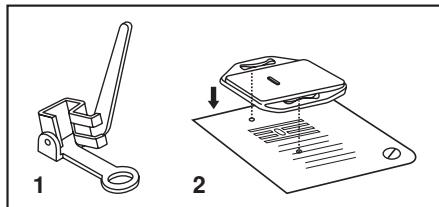

Fixez le pied pour raccommodage à la tige du pied presseur. Le levier (a) doit se trouver derrière, et au-dessus de la vis de fixation de l'aiguille (b). Avec l'index, appuyez fermement contre le pied à repriser, puis serrez la vis (c). (4) 2
Commencez à gauche pour la première rangée.
Il est donc nécessaire de bien coordonner la vitesse d'exécution de la couture et le mouvement du tissu.
4 27 Pour des bords décoratifs. Convient pour les bords de tissus fins, extensibles. Les points plus larges doivent dépasser le bord du tissu pour créer l'effet de coquillage. Point de croissant (B) Pour un bord délicat au long du tissu. Ce type de point peut être utilisé avec les tissus solides et épais.

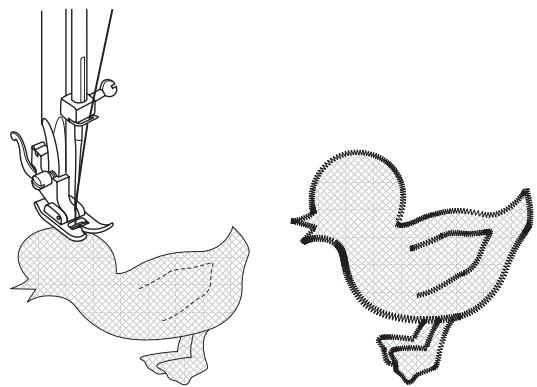

28 Alignez l'aiguille et abaissez-la dans le tissu au bord de l'applique. Abaissez le pied presseur. 3
Piquez en suivant le bord de l'applique. Pour coudre des courbes et des angles, abaissez l'aiguille dans le tissu au bord extérieur de l'applique, levez le pied presseur et tournez le tissu.
Préparation de la machine: - Point: Point invisible - Longueur de point: 2 - 3 - Pied: Pied zigzag ou pied optionnel pour point invisible
Si vous utilisez le pied pour point invisible, placez le guide du pied invisible de façon à ce qu'il se trouve juste en dessous du bord de l'appliqué. Il est possible que vous deviez ajuster la position du guide (le rapprocher ou l'éloigner du bord de l'appliqué) en tournant la vis qui se trouve à droite du pied. Pour coudre des courbes et des coins, abaissez l'aiguille dans le tissu au bord extérieur de l'appliqué, levez le pied presseur et pivotez le tissu.
Répétez, en cousant dans la même direction pour chaque nervure. Pressez à plat.
Les deux rangs terminés, froncez le tissu en tirant sur les fils de la canette. Sécurisez les bouts des fils.
- Pied: Pied zigzag ou pied bourdon facultatif
- Cette fonction est utilisée pour attacher des applications décoratives ou des cordons à un projet de couture.

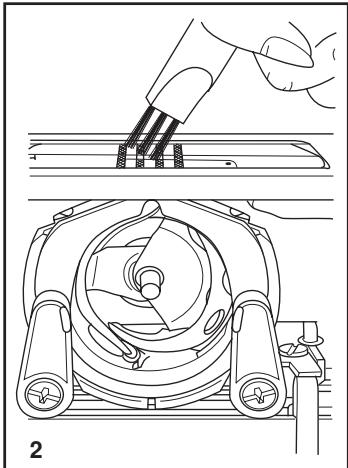

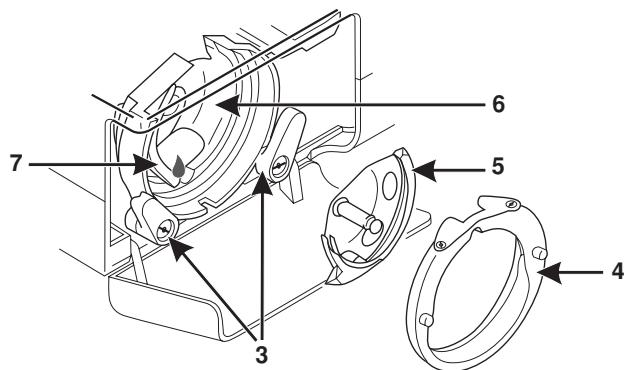

Ouvrez le couvercle d'accés. Avec le tournevis, desserrez les 2 vis (1) et enlevez la plaque à aiguille. Nettoyage des griffes d'entraînement: Retirez la boîte à canette. Nettoyez à fond à l'aide du pinceau. (2) Nettoyage et huilage du crochet: Retirez la boîte à canette. Tournez les deux fixations du crochet (3) vers l'extérieur (voir dessin). Enlevez l'anneau de fixation du crochet (4) et le crochet (5) et nettoyez-les avec un chiffon doux. Mettez 1 à 2 gouttes d'huile pour machines à coudre à la coursière du crochet (6). Tournez le volant jusqu'à ce que la coursière du crochet (7) soit à gauche. Remettez le crochet et l'anneau de fixation du crochet et repoussez les deux fixations vers l'intérieur. Remettez la boîte à canette et la plaque à aiguille.
4. L'aiguille n'est pas bien insérée. 5. Le fil est enroulé autour du porte-bobine 6. L'aiguille est endommagée.
2. Réduire la tension. (valeur inférieure) 3. Choisir une aiguille plus grosse. 4. La retirer et la réinsérer. (côté plat vers l'arrière) 5. Retirer la canette et enrouler le fil. 6. Remplacer.
2. Le boîtier n'est pas bien enfilé 3. La tension inférieure est trop élevée
2. Contrôler la canette et le boîtier 3. Réduire la tension du fil de canette
4. Vérifiez et fixez le bon pied de biche.
4. La tension du fil est mauvaise.
2. Enfiler le logement tel qu'illustré. 3. La dimension de l'aiguille doit convenir au tissu et au fil. 4. Corriger la tension du fil.
2. La longueur de point n'a pas été bien ajustée. 3. La tension du fil est trop élevée.
2. Réajuster la longueur de point. 3. Réduire la tension.
Entraînement irrégulier 1. Choisir un fil de meilleure qualité. 2. Retirer la canette réenfiler et insérer correctement. 3. Ne pas tirer sur le tissu en cousant. Laisser la machine entraîner le tissu.
2. De la charpie ou de l'huile s'est accumulée sur le. crochet ou la barre d'aiguille. 3. De l'huile de qualité inférieure a été utilisée. 4. L'aiguille est endommagée.
2. Nettoyer le crochet et les griffes d'entraînement comme décrit. 3. Utilisez de l'huile SINGER. 4. Remplacer.
