| Type de produit | Haut-parleur numérique professionnel actif |
| Marque et modèle | FAR AUDIO AV2D |
| Alimentation électrique | 220 V ou 110 V, commutation automatique, fusible intégré |
| Niveau sonore maximal | 117 dB SPL (2 enceintes à 1 m) |
| Entrées audio | Analogique (XLR), numérique AES/EBU (XLR) et SPDIF (cinch) |
| Sorties audio | Numérique AES/SPDIF (XLR) pour liaison en cascade |
| Connectivité réseau | Entrée/sortie réseau (mini-jack stéréo) pour commande maître/esclave |
| Plage de réglage du volume | -40 dB à +23 dB |
| Pas de réglage du volume | 0,5 dB par cran |
| Sensibilités d'entrée analogique | -10 dBu, 0 dBu, +4 dBu, +16 dBu |
| Formats d'entrée supportés | Analogique, AES/EBU, SPDIF (détection automatique ou forcée) |
| Adresse réseau | 1 à 99, réglable via le panneau |
| Modes de fonctionnement | Maître (Master) ou Esclave (Slave) |
| Préréglages intégrés (Presets) | 5 : Flat, Academy, Car club, Custom, et un utilisateur |
| Égalisation | Bass, Mid, High tilt (réglage de +1 dB à -3 dB) |
| Fonction Mute | Oui, via le bouton central |
| Entretien et nettoyage | Nettoyer avec un chiffon doux et sec. Débrancher avant tout nettoyage. |
| Sécurité | Ne pas attribuer la même adresse à deux enceintes. Réduire le volume avant de connecter une source numérique. |
| Dimensions (L x H x P) | Non spécifiées dans la notice |
| Poids | Non spécifié dans la notice |
FOIRE AUX QUESTIONS - AV2D FAR AUDIO
Questions des utilisateurs sur AV2D FAR AUDIO
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Équipement audio professionnel au format PDF gratuitement ! Retrouvez votre notice AV2D - FAR AUDIO et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil AV2D de la marque FAR AUDIO.

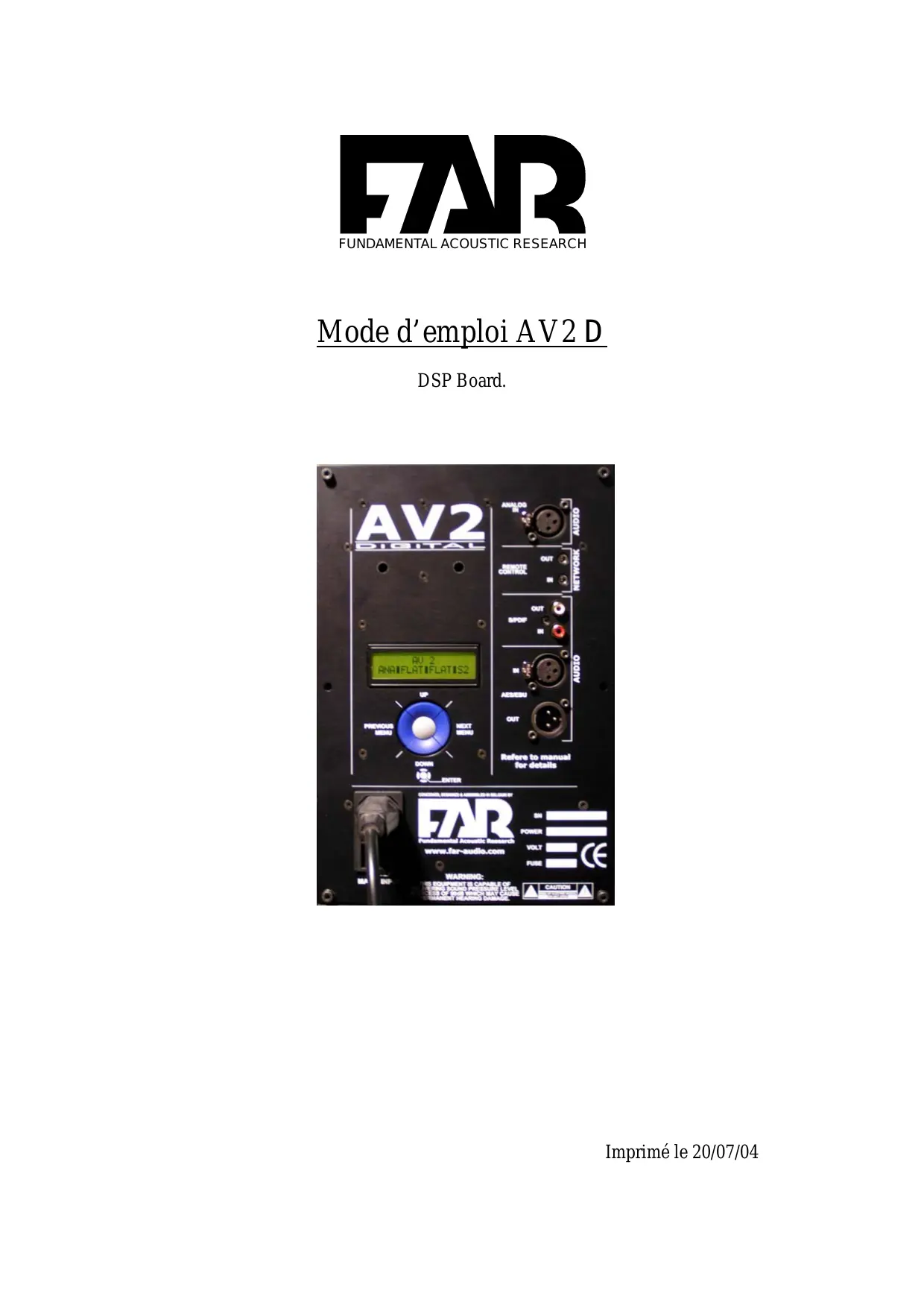

MODE D'EMPLOI AV2D FAR AUDIO

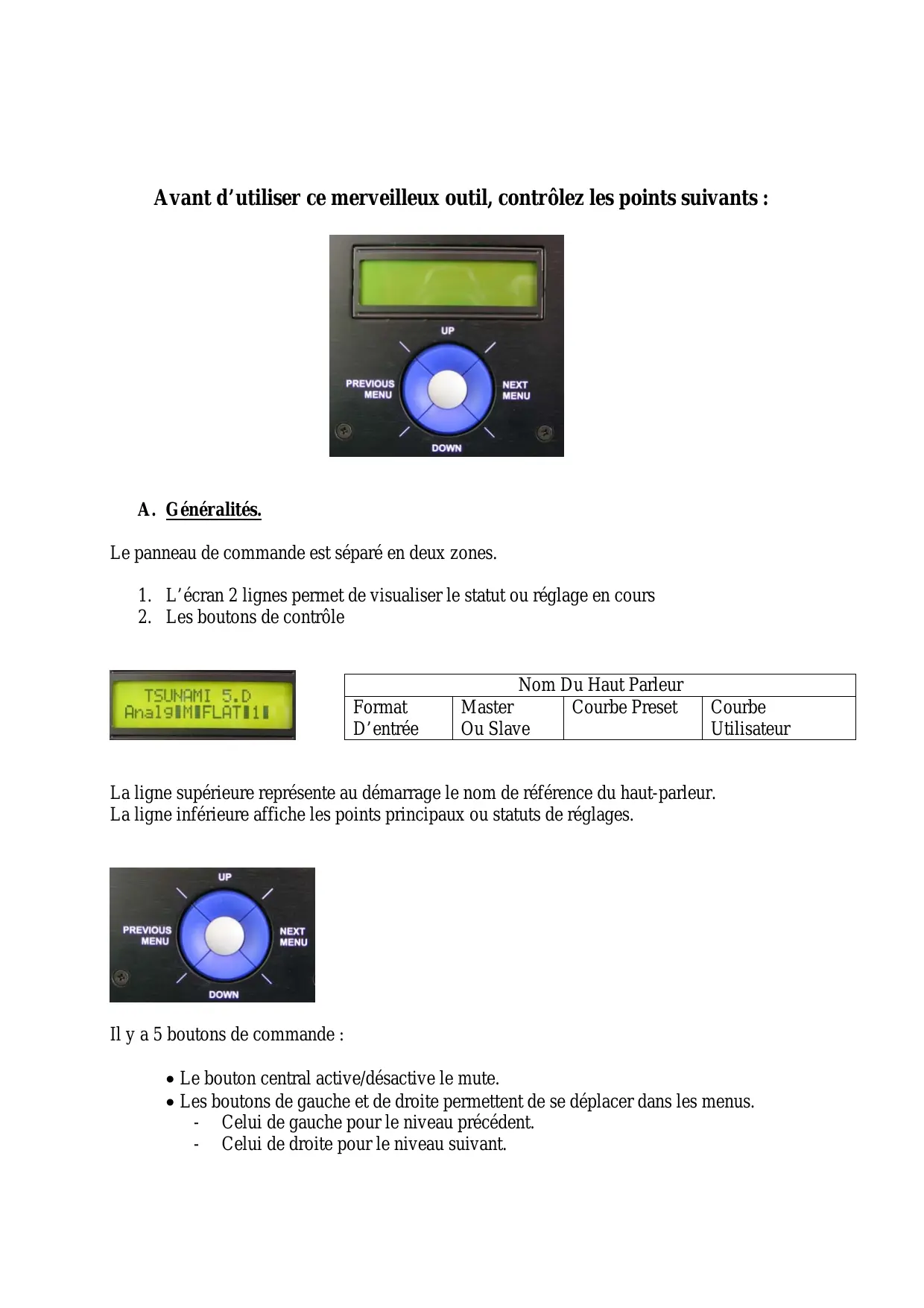

A. généralités.
Le panneau de commande est séparé en deux zones.
- L'écran 2 lignes permet de visualiser le statut ou réglage en cours.
- Les boutons de contrôle
| Nom Du Haut Parleur | |||
| Format D'entrée | Master Ou Slave | Courbe Preset | Courbe Utilisateur |
La ligne supérieure représentée au démarrage le nom de référence du haut-parleur. La ligne inférieure affiche les points principaux ou statuts de réglages.
Il y a 5 boutons de commande :
- Le bouton central active/désactive le mute.
- Les boutons de gauche et de droite permettent de se déplacer dans les menus.
- Celui de gauche pour le niveau précédent.
- Celui de droite pour le niveau suivant.
- Lorsque vous êtes sur la position à modifier, utilisez la touche du dessus pour incrémenter la valeur et la touche du dessous pour décrementer la valeur.
Pour résumer : de gauche à droite, je me déplace dans le menu.
de haut en bas, je modifie les réglages
B. contrôle de volume // volume control
A l'aide des curseurs de droite et de gauche, se placer sur la bonne position.
A l'aide des curseurs du dessus ou du dessous, sélectionner la valeur désirée.
Min - 40 dB
Max + 23 dB
Progression par pas de 0.5 dB via les boutons supérieurs ou inférieurs.
Chaque click presente 0.5dB
Pour avoir accès au réglage de volume, cliquez sur le bouton de droite. Faissez pour sortir de l'écran de départ. Puis cliquez une fois sur le bouton de gauche. Vous êtes à présent dans le menu principal qui débute avec le volume.
Le bouton central correspond au mute.
Pressez sur le bouton central pour activer le mute.
ATTENTION ne jamais donner la même adresse à deux haut-parleurs identiques sous peine de conflits.
A l'aide du curseur de droite, se placer sur la bonne position.
A l'aide du curseur du dessus ou du dessous sélectionner la valeur désirée.
Le grand intérêt du HP numérique FAR est qu'il est totalement autonome et donc interchangeable. Il faut lui donner une adresse entre 1 et 99.
Cette adresse n'est utilisée que lorsque l'on veut piloter les haut-parleurs ou que l'on branche une télécommande sur le haut-parleur. Il existe quatre types de télécommandes.
- Le haut-parleur lui-même. En effet, le panneau arrière de votre haut-parleur peut contrôler les autres haut-parleurs. Pour cela il faut placer le haut-parleur contrôleur en position maître ou master et tous les autres haut-parleurs en esclave ou slave. (voir chapitre master/slave).
2. La télécommande CP01
Le CP01 est la reproduction du panneau arrêté de votre haut-parleur. Il a donc en mémoire toutes les fonctions équivalentes. Voir chapitre télécommande.
Il sera donc considéré comme maître ou master, tous les haut-parleurs seront donc des esclaves (voir chapitre maître/esclave)
3. Le PC SFPC01
Le SFPC01 est la commande la plus puissante permettant de contrôler votre système dans les moindres détails.
Description voir chapitre télécommande.
4. Le palm via blue tooth SFPM01.
Le SFPM01 est identique au SFPC01 mais il a l'avantage de piloter le système entier à distance. Description voir chapitre télécommande.
Il est évident qu'il ne faut jamais donner deux fois la même adresse à deux haut-parleurs (cela crée évidemment un conflit qui empêchera la télécommande de contrôler les haut-parleurs).
A l'aide du curseur de droite, se placer sur la bonne position.
A l'aide du curseur du dessus ou du dessous, sélectionner la valeur désirée.
Si vous êtes en mode automatique, le HP trouvera de lui-même le signal qui lui est injecté. Il a le choix dans les 3 formats suivants :
Analogue
AES
SPDIF
Il désignera automatiquement les plus performants soit le AES, il désignera ensuite le SPDIF et pour finir, s'il ne détecte pas de signal digital, il passera en analogique.
Il vous est aussi possible de forcer une entrée.
Ainsi, par exemple, vous pouvez connecter le signal AES à la sortie de la console et le signal analogue à la sortie machine.
En forçant l'un ou l'autre, vous pourrez écouter avec ou sans traitement.
Attention : lorsque vous vous connectez à une source digitale (AES/SPDIF), le niveau sonore fait partie du signal, veillez donc à diminuer le niveau jusqu'à -20 dB au minimum.
Lorsque vous êtes connectés en analogue, vous devez vérifier la sensibilité d'entrée sélectionnée. -10. dBu; 0. dBu; +4. dBu; +16. dBu
Sensibilité
A l'aide du curseur de droite, se placer sur la bonne position.
A l'aide du curseur du dessus ou du dessous, sélectionner la valeur désirée.
Lorsque vous êtes connectés en analogue, vous devez sélectionner une des 4 sensibilités disponibles.
- -10 dB
- 0 dB
- +4 dB
- +16 dB
- Si vous avez trop de niveau, allez jusqu'à + 16 dB
- Si vous avez trop peu de niveau allez jusqu'à 0 dB ou - 10 dB
En utilisation professionnelle, placez-vous en +4
Les normes Dolby recommandant à la position d'écoute un niveau de 85 dB.
Réglez donc avec un bruit rose un niveau de 0 dB à la console et ensuite réglez sur le haut-parleur le niveau pour que le niveau sonore à la position d'écoute soit de 85 dB.
En analogue, utilisez la sensibilité d'entrée et le réglage de niveau afin d'obtenir les 85 dB.
En digital, réglez le niveau jusqu'à l'obtention des 85 dB.
A l'aide du curseur de droite, se placer sur la bonne position.
A l'aide du curseur du dessus ou du dessous sélectionner le canal désirée A ou B.
Le signal digital est composé du canal gauche soit A et du canal droit soit B.
En digital (AES ou SPDIF) sélectionnez le canal A dans le haut-parleur qui reçoit le signal en premier.
Sélectionnez le canal B dans le haut-parleur qui reçoit le signal en second.
Si vous sélectionnez 2 fois le A vous écoutez 2 fois le canal gauche.
Si vous sélectionnez 2 fois le B vous écoutez 2 fois le canal droit.
Une sorte de mono.
Pour la stéreo, il faut obligatoirement choisir A sur le premier haut-parleur et B sur le 2ème haut-parleur.
Pourquoi A et B et non left et right ?
Tout simplement parce que ce sont des paires et qu'elles peuvent être utilisées à d'autres positions. Par exemple une paire centre ^+ sub.
G. master slave // maître esclave
A l'aide du curseur de droite, se placer sur la bonne position.
A l'aide du curseur du dessus ou du dessous sélectionner la position désirée Master ou Slave.
L'avantage du digital est le transfert de données.
Si vous voulez commander un haut-parleur par un autre, il faut mettre en position master pour celui qui commande et slave pour celui ou ceux qui seront commandés.
Ainsi si le haut-parleur ° 1 est nommé master, et que vous réalisez des modifications, ces modifications seront aussi réalisées sur les haut-parleurs esclaves.
Ainsi, si vous apportez des modifications à un haut-parleur esclave, les modifications ne seront valables que pour ce haut-parleur. Bien évidemment, il faut relier les haut-parleurs entre eux via du câble symétrique avec connecteur mini jack stéréo.
A l'aide du curseur de droite se placer sur la bonne position.
A l'aide du curseur du dessus ou du dessous sélectionner la référence désirée.
Afin de permettre souplesse et efficacité, vous pouvez choisir entre 5 preset différents.
- Flat
- Academy : pour mixage film TV : pour le mixage broadcast
- Car club : pour simuler les sensations dans une discothèque ou dans une voiture
- Custom
A l'aide du curseur de droite, se placer sur la bonne position.
A l'aide du curseur du dessus ou du dessous sélectionner la valeur désirée.
Le premier room adjust est d'office flat. Les 4 preset suivants peuvent recevoir des courbes correspondant aux préférences de 4 différents ingénieurs du son.
A l'aide du curseur de droite, se placer sur la bonne position.
A l'aide du curseur du dessus ou du dessous sélectionner la valeur désirée.
Une égalisation de base peut être réalisée via les 3 réglages suivants : bass, mid et high tilt. Possibilité de grimper en +1 dB en négatif -3 dB.
A l'aide du curseur de droite, se placer sur la bonne position.
A l'aide du curseur du dessus ou du dessous sélectionner la valeur désirée.
Le réglage du grave et des hautes fréquences en fonction de la proximité et de la position.
Possibilité d'augmenter de +1 dB et de diminuer de -3 dB.
L. connexions
Le haut-parleur digital FAR se connecte comme n'importe quel autre haut-parleur.
- Connexion électrique
220 V ou 110 V pour le raccordement au réseau électrique
Power switch (+Fuse) pour allumer ou éteindre votre haut-parleur.
- Connexions audio
Audio : digital AES ou SPDIF
In : première connexion à la paire digitale. N'oubliez pas de placer le haut-parleur en position A.
Out: sortie pour la deuxième connexion sur un deuxième haut-parleur.
Il faut donc rentrer sur la position IN du 2ème haut-parleur.
N'oubliez pas de placer le deuxième haut-parleur en position IN.
Les signaux SPDIF et AES sont presque identiques. Pour plus de sécurité et pour une meilleure stabilité, préférez une adaptation entre SPDIF vers AES via un symétriseur pour pouvoir bénéficier de la protection galvanique du transfo d'entrée de la ligne AES.
Audio : analogue
IN uniquement. Comme n'importe quel haut-parleur.
Network: In - Out : pour relier les haut-parleurs entre eux, utilisez les entrées et sorties network.
Le premier cas montre les haut-parleurs liés entre eux. Ne pas oublier de nommer les haut-parleurs maîtres et les haut-parleurs esclaves.
Le deuxième cas montre tous les haut-parleurs connectés entre eux et connectés à une Remote Control. Ne pas oublier de nommer tous les haut-parleurs en esclaves puisque la Remote Control est maître. Le deuxième cas montre tous les haut-parleurs connectés entre eux et connectés à un PC de contrôle, idem précédent.
M. caractéristiques techniques
- Loudspeakers
Max pressure level 117dB
(2 cabinets @ 1 m)
