DFH14104X - Lave-vaisselle BRANDT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-vaisselle
Marque	BRANDT
Modèle	DFH14104X

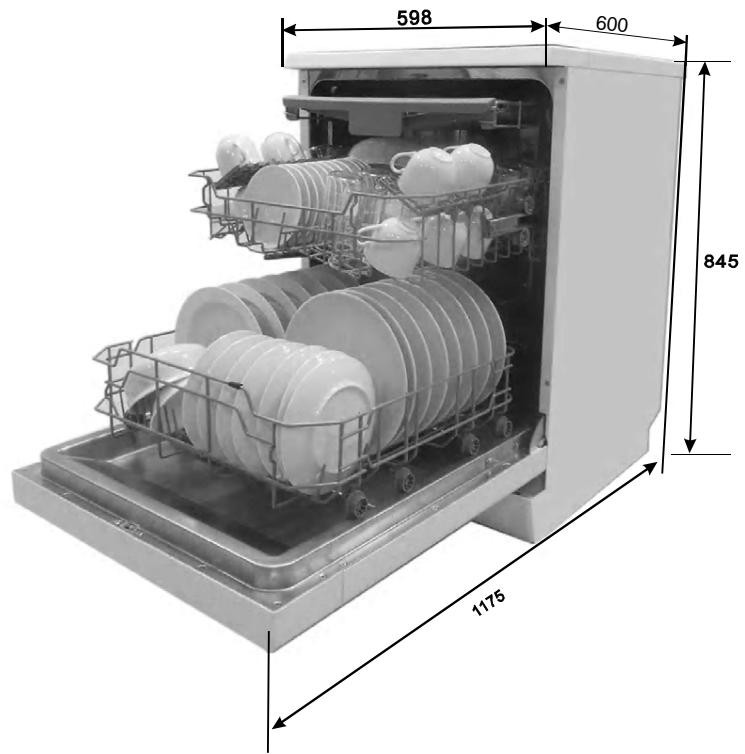

Dimensions (H x L x P)	845 x 598 x 600 mm
Capacité	14 couverts
Alimentation électrique	230 V ~ 50 Hz, 1930 W
Classe énergétique	A+++
Consommation annuelle d'énergie	237 kWh
Consommation d'eau annuelle	2800 L
Niveau sonore	44 dB(A)
Pression d'eau admise	0,04 - 1,0 MPa
Programmes de lavage	Auto, Intensif, Normal, ECO, Verres, 1 heure, Rapide, Trempage
Fonctions spéciales	Adoucisseur d'eau, départ différé, sécurité enfants, zone de lavage double
Type d'installation	Pose libre / Encastrable
Matériau de la cuve	Acier inoxydable
Système de filtration	Filtre principal, filtre dégrossisseur, micro-filtre
Distributeur de détergent	Avec compartiment prélavage et lavage principal
Aide au rinçage	Réglable de 1 à 6
Sécurité enfants	Verrouillage des touches
Panneau de commande	Écran LED et touches tactiles
Service après-vente	Brandt France, 0,337 €/min depuis un poste fixe

FOIRE AUX QUESTIONS - DFH14104X BRANDT

Comment régler l'adoucisseur d'eau ?

Pour régler l'adoucisseur d'eau, mettez l'appareil sous tension, appuyez sur Start/Pause pendant au moins 5 secondes pour accéder aux réglages, puis appuyez à nouveau sur Start/Pause pour choisir le niveau de dureté (H1 à H6) en fonction de la dureté de votre eau. Validez en appuyant sur On/Off ou en n'effectuant aucune opération pendant 5 secondes.

Que faire si le lave-vaisselle ne démarre pas ?

Vérifiez d'abord que le fusible ou le disjoncteur n'a pas sauté. Assurez-vous que l'appareil est sous tension et que la porte est bien fermée. Vérifiez également que le cordon d'alimentation est correctement branché et que la pression d'eau est suffisante.

Pourquoi y a-t-il de la mousse dans le lave-vaisselle ?

La mousse peut être due à l'utilisation d'un détergent inapproprié (par exemple du liquide vaisselle). Utilisez uniquement du détergent spécial lave-vaisselle. En cas de mousse, ouvrez la porte, laissez la mousse s'évaporer, ajoutez 1/2 litre d'eau froide dans le bac, fermez la porte et lancez un cycle de lavage pour évacuer l'eau.

Comment charger correctement le panier supérieur ?

Le panier supérieur est conçu pour la vaisselle délicate et légère : verres, tasses, soucoupes. Placez les verres à l'envers, inclinez les objets creux pour que l'eau s'écoule. Assurez-vous que les ustensiles ne gênent pas la rotation des bras d'aspersion.

Que signifie le code d'erreur E4 ?

Le code E4 indique un débordement. Cela peut être dû à une fuite au niveau d'un composant du lave-vaisselle. Coupez l'arrivée d'eau principale avant d'appeler le service de dépannage. Si de l'eau est présente dans le bac, videz-la avant de redémarrer.

Comment nettoyer les filtres ?

Démontez le filtre dégrossisseur en tournant dans le sens des aiguilles d'une montre, puis soulevez-le. Soulevez le filtre principal. Nettoyez les filtres sous l'eau courante avec une brosse. Remontez en ordre inverse. Ne jamais utiliser le lave-vaisselle sans les filtres.

Quel programme utiliser pour une vaisselle normalement sale ?

Le programme ECO est le programme standard pour une vaisselle normalement sale. C'est le plus efficace en termes de consommation d'énergie et d'eau. Sa durée est d'environ 195 minutes.

Comment activer la sécurité enfants ?

Pour activer la sécurité enfants, appuyez simultanément sur les deux touches désignées (généralement Programme et Départ différé) pendant 3 secondes. Un voyant s'allume. Répétez la même opération pour désactiver.

Pourquoi la vaisselle n'est-elle pas sèche après le lavage ?

Le réservoir d'aide au rinçage est peut-être vide. Remplissez-le. Vérifiez également que le dosage de l'aide au rinçage est réglé correctement (position recommandée : 4). Utilisez un programme avec séchage, comme Eco ou Intensif.

Comment ajouter un plat oublié en cours de lavage ?

Appuyez sur Start/Pause pour arrêter le cycle. Ouvrez légèrement la porte, attendez l'arrêt des bras d'aspersion, puis ouvrez complètement. Ajoutez le plat, refermez la porte et appuyez à nouveau sur Start/Pause. Le cycle reprendra après 10 secondes.

MODE D'EMPLOI DFH14104X BRANDT

Prière de lire ces Instructions d'Emploi attentivement et de les conserver pour pouvoir s'y référer ultérieurement.

Les céder à la propriété suivante de la machine.

Ce manuel contient des paragraphes sur les Instructions de Sécurité, le Mode d'Emploi, les Instructions d'Installation, des Conseils en cas de Problème, etc.

Une lecture attentive avant d'utiliser le lave-vaisselle vous aide à le faire fonctionner et à l'entretenir correctement.

Avant d'appeler le réparateur

Une révision du paragraphe sur les « Conseils en cas de Problèmes » vous aidera à résoudre quelques problèmes courants par vous-même sans avoir à recourir à l'aide de techniciens professionnels.

Le fabricant, poursuivant une politique de développement constant et d'actualisation du produit, peut apporter des modifications sans notice préalable.

La notice d'utilisation peut également être fournie par le fabricant ou le distributeur

1) Informations de Sécurité 1 2) Mise au rebut 2

3) Mode d'Emploi Tableau de commande 3 Caractéristiques du Lave-vaisselle 3 4) Avant la Première Utilisation

Adoucisseur d'eau 4

Aide au rencrage 5,6

Detergent 7,8

5) Chargement du lave-vaiselle 8,9

Non indique pour le lave-vaisselle 10

6) Démarrage d'un programme de lavage 12

Tableau du Cycle de Lavage 13

Mise en marche de la machine 13

Changement de Programme 13

Vous Avez Oublié d'Ajouter un Plat 14

Système de filtration 14

7) Maintenance et nettoyage 14

Entretien du lave-vaiselle 15

8) Instructions d'Installation

Raccordement à l'eau 17

Connexion des tuyaux d'alimentation et de vidange 17

Démarrage du lave-vaisselle 18

9) Conseils en cas de Problème

Avant d'appeler le Service après-vente 19, 19,20

Codes d'erreur 20

Informations techniques 21

Avertissement :

Lors de l'utilisation de votre lave-vaisselle, suivre les précautions listées ci-dessous :

Cet appareil est destiné à l'usage domestique et similaire, tel que : - cuisines dédiées au personnel dans des magasins, bureaux et autres environnements de travail. - fermes. - utilisation par des clients dans des hôtels, des motels et autres environnements de type résidentiel. - environnements de type bed and breakfast. Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus, et des personnes à capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et de connaissances si elles ont été formées à l'utilisation de l'appareil en toute sécurité et en toute connaissance des risques encourus. Le nettoyage et l'entretien ne doivent pas être faits par des enfants sans surveillance. (EN60335-1) - Cet appareil est destiné à un usage à l'intérieur, et à un usage domestique uniquement. Afin d'éviter tout risque d'électrocution, ne pas plonger le cordon d'alimentation dans de l'eau ou tout autre liquide. ■ Merci de débrancher l'appareil avant toute opération de nettoyage ou d'entretien. Utiliser un chiffon ou une éponge humide et du savon doux, puis essuyer avec un chiffon sec.

• Cet appare oc électrique en fournissant un passage de moindre résistance du courant électrique. Cet appareil est équipé d'un cordon et d'une fiche de mise à la terre.
• Le cordon doit être branché sur une prise de courant avec mise à la terre conformément aux normes locales en viqueur.
• Tout raccordement de mise à la terre impropre peut générer un risque d'électrocution.

Vérifier avec un électricien qualifié ou un service certifié si vous avez un doute sur le raccordement à la terre de l'appareil.

• Ne pas modifier le cordon d'alimentation fourni avec l'appareil s'il ne correspond pas à votre prise de courant.

Faire installer la prise de courant adaptée par un électricien qualifié.

• Ne pas maltraiter, s'assoir sur la porte ou les clayettes du lave-vaisselle.
• Ne pas faire fonctionner le lave-vaisselle si toutes les pièces ne sont pas bien en place.
• éviter tout risque de projection d'eau.
• Ne pas poser d'objets lourds ou s'appuyer sur la porte lorsqu'elle est ouverte. L'appareil pourrait basculer.

Chargement de la vaisselle

1) Disposer les objets pointus de sorte qu'ils ne puissent pas endommager le joint de la porte.

2) ATTENTION : les couteaux et objets pointus doivent être chargés dans le panier pointe en bas ou en position horizontale. 1-2

• S'assurer qu'il n'y a plus de détergent à la fin du cycle de lavage.
• Ne pas laver d'ustensiles en plastique s'il n'est pas indiqué qu'ils sont compatibles avec un lavage en lave-vaisselle. ■ Si aucune indication ne figure sur les articles en plastique, vérifier les recommandations du fabricant. N'utiliser que des produits de lavage et de rinçage pour lave-vaisselle automatiques.
• Ne pas utiliser de savon ou de lessive ou de liquide vaisselle dans votre lave-vaisselle. Surveiller les enfants afin de s'assurer qu'ils ne jouent pas avec l'appareil.
• Ne pas laisser la porte ouverte, afin d'éviter les risques de chutes.

Si le cordon d'alimentation est endommagé, il doit être remplaçé par le fabricant ou son service après-vente ou une personne qualifiée afin d'éviter tout risque.

Lors de l'installation, le cordon d'alimentation ne doit pas être excessivement ou dangereusement plié ou aplati. Ne pas bricoler les commandes. L'appareil doit être connecté au tuyau de vidange fourni. Les anciens tuyaux ne doivent pas être réutilisés. La capacité maximale du lave-vaisselle est de 14 couverts. La pression maximale admissible de l'entrée d'eau est de 1MPa. La pression minimale admissible de l'entrée d'eau est de 0.04MPa.

2. Mise au rebut

L'élimination des éléments formant l'emballage du lave-vaisselle doit être correctement effectuée.

Tous les éléments formant l'emballage peuvent être recyclés.

Les parties plastiques sont marquées avec les abréviations internationales standard :

PE polyéthylène, par exemple les feuilles plastiques de l'enveloppe PS polystyrène, par exemple le matériel de remplissage

POM polyhexaméthylène, par exemple, les clips plastique PP polypropylène, par exemple le dispositif de remplissage du sel ABS Acrylonitrile Butadiène Styrene, par exemple le tableau de bord.

Avertissement

• Les matériaux d'emballage peuvent être dangereux pour les enfants, ne les laissez pas à leur portée. Pour jeter l'emballage ou votre ancien appareil, utilisez les centres de recyclage. Couper le câble de l'ancien appareil et mettez hors d'usage le système de fermeture de la porte de l'appareil. L'emballage carton est fabriqué à partir de papier recyclé et doit être déposé dans les conteneurs de recyclage pour le papier. En enterrant au rebut ce produit de manière responsable, vous aiderez à prévenir les conséquences potentiellement négatives pour l'environnement et la santé humaine, résultat d'une élimination incorrecte de ce produit. Pour plus de détails concernant le recyclage de ce produit, veuillez contacter les administrations locales et le service de ramassage des poubelles de votre ville. ■ MISE AU REBUT: Ne jetez pas ce produit au milieu des ordures ménagères ne faisant pas l'objet de tri sélectif. La collecte de ce genre de déchet nécessite un traitement spécial.

Important!

Pour booster la performance de toute lave-vaisselle, lire tout le Mode d'Emploi avant

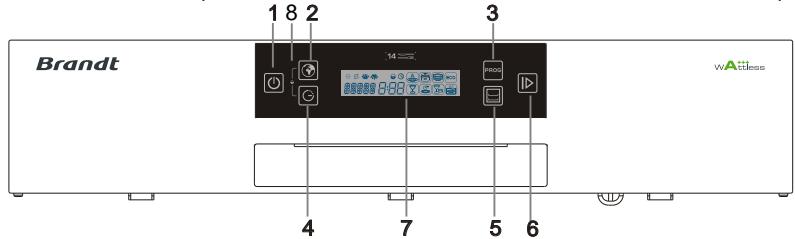

1. Touche marche/arrêt : permettre en service ou couper l'alimentation électrique. 2. Touche "Langue" : Appuyez sur la touche pour sélectionner la langue désirée.
2. Touche programme : appuyer sur cette touche pour sélectionner un programme de lavage
3. Touche départ retardé : appuyer sur la touche pour augmenter l'heure du début du lavage 5. Touche Alt : fonction zone de lavage double : appuyer sur cette touche pour sélectionner soit le panier supérieur, soit le panier inférieur. Le voyant correspondant va s'allumer.
4. Touche marche/pause : permet de démarrer le programme de lavage ou de stopper le programme lorsque la machine est en fonctionnement.
5. Fenêtre d'affichage : indique le temps de lavage restant et la phase du cycle (lavage en cours, départ retardé, etc...). Voyant "Produit de rinceage" : * Indique quand le réservoir doit être rempli de nouveau. Voyant "Sel" : Indique quand le réserve doit être rempli de nouveau. Voyant "Zone de lavage". Voyant "Sécurité enfants". Voyant "Départ différé" ①. Voyants "Programmes". Voyant "Langue". Voyant "Départ différé", "Temps restant" et "Défaut détecté" 888.
6. Sécurité enfants: appuyer sur les deux touches simultanément pendant 3 secondes pour verrouiller ou déverrouiller le programme

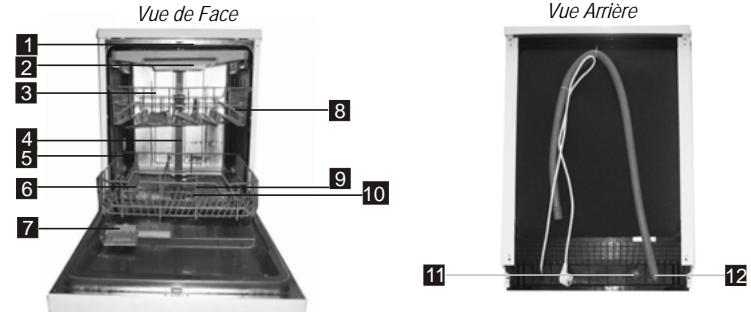

Caractéristiques du lave-vaisselle

1 Bras de lavage supérieur Zone "Couverts" 3 Panier supérieur 4 Bras d'aspersion

5 Panier inférieur 6 Bac à sel 7 Distributeur de détergent 8 Etagères pour tasses

9 Bras d'aspersion 10 Filtre à déchets 11 Raccord du tuyau d'arrivée 12 Raccord du tuyau d'évacuation

4. Avant la première utilisation

Avant d'utiliser votre lave-vaisselle pour la première fois :

A. Programmer l'adoucisseur d'eau B. Verser 1/2 litre d'eau à l'intérieur du réseau à sels puis le replir avec les sels pour lave-vaisselle C. Remplir le distributeur de liquide de rincage D. Fonction de détergent

A. adoucisseur d'eau

L'adoucisseur d'Eau doit être programmé manuellement, à l'aide du cadran de dureté d'eau. L'adoucisseur d'eau est conçu pour ôter les minéraux et sels de l'eau, qui pourrait avoir un effet nuisible ou contraire sur le fonctionnement de la machine. Plus la teneur de ces sels et minéraux est élevée, plus votre eau est dure. L'adoucissant doit être ajusté en fonction de la dureté de l'eau dans vos secteurs. Votre Autorité locale de distribution d'Eau peut vous conseiller sur le degré de dureté de l'eau dans vos secteurs.

Ajustement de la Consommation de Sels

Le lave-vaisse est conçu pour permettre l'ajustement de la quantité de sels à consommer basé sur la durée de l'eau utilisée. Ceci peut optimiser et adapter la consommation de sels, suivant la procédure suivante :

Merci de suivre les étapes suivantes pour le réglage de l'adoucisseur d'eau

1. Mettez l'appareil sous tension
2. Appuyez sur la touche "Start/Pause" pendant au moins 5 secondes pour accé .
3. Appuyez sur la touche "Start/Pause" pour accéder au réglage désiré. Les réglages seront proposés dans l'ordre suivant: H1→H2→H3→H4→H5→H6
4. Appuyez sur la touche "On/Off" ou n'effectuez aucune opération durant 5 secondes pour valider votre sélection

Dureté de l'eau				Position de sélection	Quantité de Sels (gramme/cycle)
°dH	°fH	°Clarck	Mmol/l
0~5	0~9	0~6	0~0.94	H1	0
6~11	10~20	7~14	1.0~2.0	H2	9
12~17	21~30	15~21	2.1~3.0	H3	12
18~22	31~40	22~28	3.1~4.0	H4	20
23~34	41~60	29~42	4.1~6.0	H5	30
35~55	61~98	43~69	6.1~9.8	H6	60

Note: 1 °dH=1.25 °Clark=1.78 °fH=0.178mmol/l

° dH: Degré allemand °fH: Degré français Clark: Degré anglais

Contacteriezredistribuerezdeleau local pourobtenirdesinformations sur ladurete de leau.

NOTE: Si votreélé ne possède pas d'Adoucisseur d'Eau, vous pouvez sauter ce paragraphe.

Adoucisseur d'Eau

La durée de l'eau varie selon les endroits. Si une eau dure est utilisée dans le lave-vaiselle, des dépôts vont se former sur les plats et ustensiles.

La machine est équipée d'un adoucissant spécial qui utilise des sels spécifiques conçus pour éliminer le calcaire et les minéraux de l'eau.

B. chargement des sels dans l'adoucisseur

Toujours utiliser les sels conçus pour l'utilisation avec le lave-vaissette.

Le réceptacle à sels est situé en dessous du compartiment inférieur et doit être rempli selon les indications suivantes :

Attention!

N'utiliser que des sels spécifiquement conçus pour être utilisés dans le lave-vaisselle! Tout autre type de sels non spécifiquement conçus pour un lave-vaisselle, spécialement les sels en tablette, va endommager l'adoucisseur d'eau. Dans le cas de déteriorations causées par l'utilisation de sels inappropriés, le fabricant ne donnera aucune garantie et ne sera en aucun cas tenu pour responsable des dommages produits.

Remplir de sels seulement juste avant de démarrer l'un des programmes complets de lavage. Ceci afin d'empêcher que des grains de sels ou de l'eau salée, qui peuvent avoir été répandus, ne se déposent au bas de la machine pendant un certain temps, ce qui pourrait provoquer de la corrosion. Après le premier cycle de lavage, le voyant lumineux du tableau de commande s'éteint.

A. Oter le panier inférieur puis dévisser et oter le capuchon du récipient à sels. 1 B. Si vous remplissez le récipient pour la première fois, remplir aux 2/3 de son volume avec de l'eau (environ 500ml). C. Placer l'embout de l'entonnoir (fourni) dans le trou et introduire environ 1,2 kg de sels. Il est normal qu'une petite quantité d'eau sorte du récipient à sels. D. Révisser le capuchon avec soin. E. Normalement, l'indicateur lumineux de remplissage de sels va s'éteindre 2 à 6 jours après le remplissage du récipient et des sels.

NOTE : 1. Le récipient à sels doit être rempli lorsqu' l'indicateur lumineux de remplissage de sels dans le tableau de commande s'allume. Même si le récipient à sels est suffisamment rempli, il se peut que l'indicateur lumineux ne s'éteigne pas avant que les sels ne soient complètement dissous. S'il n'y a aucun indicateur lumineux de remplissage de sels sur le tableau de commande (sur certains modèles), vous pouvez décider le moment de chargement des sels dans l'adoucissant en fonction des cycles que le lave-vaisselle accompli (voir le schéma précité).

2. S'il se produit des débordements de sels, un programme de trempage doit être effectué pour les dissoudre.

Fonction d'aide au rincage

L'aide au rincage est automatiquement ajoutée pendant le dernier rincage, pour assurer un rincage minutieux et un séchage impeccable sans taches ni trainées.

Attention!

N'utiliser que des produits d'aide au rincage de marque pour lave-vaisselle. Ne jamais remplir le dispensateur d'aide au rincage avec toute autre substance (ex. produit pour vaisselle, détergent liquide). Ceci endommagerait la machine. Quand Remplir le Distributeur de liquide de rincage ?

S'il n'y a aucun voyant lumineux de liquide de rincage sur le tableau de commande, vous pouvez juger de la quantité d'aide au rincage au moyen de la couleur du niveau optique de l'indicateur "D" situé près du capuchon. Lorsque le récipient d'aide au rincage est plein, la totalité de l'indicateur va être obscur. Au fur et à mesure que l'aide au rincage diminue, la taille du point obscur diminue. Vous ne devez jamais laisser le niveau de liquide de rincage descendre en dessous du 1 / 4.

Au fur et à mesure que le liquide de rincage diminue, la taille du point noir sur l'indicateur de niveau de liquide de rincage change, selon l'illustration ci-dessous.

Plein

3/4 plein 1/2 plein 1/4 plein - Doit être rempli afin d'éliminer les salétes. Vide

Dispensateur d'aide au rinçage

Pour ouvrir le distributeur, tourner le capuchon vers la flèche "open (ouvrir)" (à gauche) et le soulever. Pour verser le liquide de rincege dans le distributeur, faire attention de ne pas trop remplir. 3 Replacer le capuchon en l'insérant dans l'alignement de la flèche "open (ouvrir)" et le tourner vers la flèche de fermeture (à droite).

Le liquide de rincage est relachée pendant le rinçage final pour éviter que l'eau ne forme des gouttes sur votre vaisselle susceptibles de laisser des taches et des trainées. Celes aïloré d'autre part le séchage en éliminant l'eau sur la vaisselle. Notre lave-vaisselle est liéçou pour utiliser du

Le liquide de rincage. Le distributeur de liquide de rincage est situé à l'intérieur de la porte près du distributeur de détergent. Pour remplir le distributeur, ouvrir le capuchon et verser le liquide de rincage dans le distributeur jusqu'à ce que l'indicateur de niveau devienne complètement noir. La capacité du récipient de l'aide au rincage est d'environ 140 ml.

Être attentif de ne pas trop remplir le distributeur, car cela pourrait produire un débordement de mousse. Essuyer tout excédent avec un chiffon humide. N'oubliez pas de replacer le capuchon avant de fermer la porte de votre lave-vaisselle.

Attention!

Nettoyer tout excédent de liquide de rincage pendant le replissage avec un chiffon absorbant humide pour éviter tout débordement de mousse durant le lavage suivant

Ajustement du distributeur de liquide de rincage

Le distributeur de liquide de rinçage possède six ou quatre programmations. Toujours démarrer avec le distributeur programmé sur "2". S'il y a un problème de taches ou de mauvais séchage, augmenter la dose de liquide de rinçage distribuée en ouvrant le couvercle du distributeur et en tournant le cadran sur "3". Si la vaisselle n'est toujours pas correctement séchée, ajuster le cadran au chiffre supérieur suivant jusqu'à ce que cette vaisselle soit nette. Nous vous suggérons de programmer sur "4" (La valeur par défaut en sortie d'usine est "4").

NOTE: Augmenter la dose si des traces d'eau ou de calcaire subsistent sur la vaisselle après lavage. Réduire si la vaisselle présente des traînées blanches ou collantes ou si les verres ou les lames de couteau sont recouverts d'une pellicule bleuâtre.

D. fonction du detergent

Des détergents comptant des ingrédients chimiques sont nécessaires pour pulvériser et ôter la saleté, et l'évacuer du lave-vaisselle. La plupart des détergents de qualité commercialisés convenuent à cet usage.

Détaillet concentré

Selon leur composition chimique, les détergents pour lave-vaisselle peuvent être divisés en deux catégories de base :

• détergents ordinaires alcalins avec des composants caustiques
• détergent concentré peu alcalin avec des enzymes naturelles

L'utilisation de programmes de lavage "normaux" en conjunction avec des détergents concentrés réduit la pollution et est bénéfique pour votre vaisselle. Ces programmes de lavage sont spécialement assortis aux propriétés dissolvantes de saleté des enzymes du détergent concentré. Pour cette raison, les programmes de lavage "normaux" dans lesquels les détergents concentrés sont utilisés peuvent atteindre les mêmes résultats que ceux obtenus dans l'utilisation des programmes "forts (strong)"

Tablettes de détergent

Les tablettes de détergent de différentes marques se dissolvent à différentes vitesses. Pour cette raison, certaines tablettes de détergent ne peuvent se dissoudre et développer leur pleine capacité nettoyante pendant des programmes courts. Par conséquent, prière d'utiliser des programmes longs lors de l'utilisation de tablettes de détergent, afin de garantir l'élimination complète des résidues de détergent.

Distributeur de détergent

Le distributeur doit être rempli avant le démarrage de chaque cycle de lavage en suivant les instructions fournies dans le Tableau du Cycle de Lavage. Votre lave-vaisselle utilise moins de détergent et d'aide au rinçage que les lave-vaisselles traditionnels. Généralement, une seule coulée de détergent est nécessaire pour un distributeur ordinaire. D'autre part, des articles très sales nécessitent plus de détergent. Toujours ajouter le détergent juste avant de mettre le lave-vaisselle en route, sinon il pourrait s'humidifier et ne pas se dissoudre correctement.

Quantité de dédTangent à utiliser

Si le couvercle est fermé : presser le bouton de relâchement. Le couvercle s'éjecte. Toujours ajouter le détergent juste avant de démarrer chaque cycle de lavage. N'utiliser que des détergents de marque pour lave-vaisselle.

Attention!

Le détergent du lave-vaisselle est corrosif! Prenez soin de le conserver hors de portée des enfants.

Utilisation appropriée du détergent

N'utiliser que du détergent spécifique fabriqué pour utilisation dans les lave-vaiselles. Conserver YOUR détergent au frais et au sec. Ne pas mettre de détergent dans le dispensateur avant d'être prêt à procéder au lavage de la vaisselle.

Remplissage du déshumidificateur

Remplir le distributeur de détergent avec du détergent.

Le marquage indique les niveaux de dosage, selon l'illustration de droite :

A: Dans le réceptacle du détergent pour cycle principal de lavage, B: Dans le réceptacle du détergent pour cycle de pré-lavage,

Prière d'observer les recommandations de dosage et de stockage des fabricants mentionnés sur l'emballage du détergent.

Fermer le couvercle et presser jusqu'à ce qu'il se verrouille en place.

Si la vaisselle est très sale, placer une dose supplémentaire de détergent dans le réceptacle pour détergent de prélavage. Ce détergent va prendre effet durant la phase de prélavage.

Vous trouvez des informations à propos des quantités de détergent pour les programmes simples en dernière page. Prière de faire attention, en fonction du coefficient de salissure et de la spécificité de la durée de l'eau, des différences sont possibles.

Prière d'observer les recommandations du fabricant figurant sur l'emballage du détergent.

Détérgeants

Il y a 3 types de détergents

1. Avec phosphate et avec chlorure
2. Avec phosphate et sans chlorure
3. Sans phosphate et sans chlorure

Habituellement, les nouveaux détergents pulvérés sont sans phosphate. La fonction d'adoucissement d'eau pour phosphate n'est pas mentionnée. Dans ce cas, nous recommandons de remplir de sels le récipient à sels même lorsque la dureté de l'eau n'est que de 6 dH. Si des détergents sans phosphate sont utilisés dans le cas d'eau dure, alors souvent des taches blanches vont apparaître sur la vaisselle et les verres. Dans ce cas, prière d'ajouter plus de détergent pour obtenir des résultats. Les détergents sans chlorure ne blanchissent qu'un petit peu. Les taches fortes et colorées ne vont pas disparaître complètement. Dans ce cas, prière de choisir un programme avec une température plus élevée.

5. Chargement des casiers du lave-vaisselle

Envisagez d'acheter de la vaisselle adaptée à un lavage en lave-vaisselle. Utilisez un détergent doux spécial pour laver ce genre d'éléments fragiles. Si nécessaire, demandez des informations supplémentaires au fabricant du détergent. Pour certaines pièces fragiles, sélectionner le programme qui offre la plus basse température possible. Afin d'éviter tout endommagement, veillez à enlever les verres et les ustensiles rapidement une fois le cycle de lavage terminé.

Recommandations pour le lavage en lave-vaisse des ustensiles et plats suivants :

Lavage en lave-vaisse interdit

Ustensiles avec poignée en bois, en porcelaine ou nacrés ■ Eléments en plastique qui ne sont pas résistants à la chaleur ■ Vaiselle ancienne non résistante à la chaleur ou avec des pièces recollées ■ Ustensiles ou plats dont certaines pièces sont ajoutées ■ Éléments en étain ou en cuivre ■ Verres en cristal ■ Éléments en acier sujets à la rouille ■ Plats en bois ■ Éléments en fibres synthétiques

Lavage en lave-vaisselle peu conseillé

Certains types de verres peuvent devenir ternes après un grand nombre de lavages. Les pièces en argent et en aluminium ont tendance à se décolorer durant le lavage. Les modèles émaillés peuvent se ternir s'ils sont lavés fréquemment en machine.

Précautions à prendre avant ou après le chargement des paniers du lave-vaisselle

(Pour obtenir les meilleures performances de votre lave-vaisselle, veuillez suivre les directives de chargement suivantes. Les fonctions et l'apparence des casiers et des paniers varient selon le modèle.)

Grattez tous les aliments restants dans les plats. Faites tremper les casseroles dans lesquelles des restes d'aliments ont brûlé afin de faire ramollir ceux-ci. Il n'est pas nécessaire de rincer les plats sous l'eau courante.

Placez les ustensiles dans le lave-vaisselle de la façon suivante :

1. Les éléments comme les tasses, les verres, les pots/casseroles etc. doivent être placés à l'envers.
2. Les éléments creux ou avec des cavités doivent être inclinés afin que l'eau puisse s'écouler.
3. Tous les éléments doivent être coincés de manière à ce qu'ils ne basculent pas.
4. Ils doivent être placés de façon à ne pas obstruer le passage des bras vaporisateurs lors du lavage.

Remarque: les éléments de très petite taille ne doivent pas être lavés dans le lave-vaiselle car ils pourraient facilement tomber des compartiments.

Chargez les éléments creux tels que les tasses, les verres, les casseroles etc. à l'envers afin que l'eau ne stagne pas à l'intérieur. - Les plats et les ustensiles ne doivent pas être placés les uns dans les autres ou couvrir d'autres ustensiles. Pour éviter d'endommager les verres, ils ne doivent pas se toucher. Chargez les grands éléments, plus difficiles à nettoyer, dans le panier du bas. Le compartiment supérieur est conçu pour la vaisselle plus délicate et plus légère comme les verres, les tasses à café et les tasses à thé. Les couteaux à longue lame placés en position verticale peuvent constituer un danger ! ■ Les éléments longs et/ou tranchants comme les couteaux à viande doivent être positionnés horizontalement dans le panier du haut car ils peuvent être dangereux. Ne surchargez pas le lave-vaiselle. Ne placez pas de plats dont la taille ne convient pas au lave-vaiselle. Ceci est important afin d'obtenir les autres résultats de lavage et de limiter la consommation d'énergie.

Vider le lave-vaiselle

Pour éviter tout écoulement d'eau du panier supérieur vers le panier inférieur, nous vous conseillons de vider tout d'abord le panier supérieur puis le panier inférieur.

Chargement du panier supérieur

Le panier supérieur est destiné à recevoir la vaisselle plus délicate et plus légère telle que les verres, les tasses à thé et à café et les soucoupes, les assiettes, les petits plats ronds et les poêles (s'ils ne sont pas trop sales). Positionnez la vaisselle et les ustensiles de façon à ce qu'ils ne soient pas déplacés par les aspersions d'eau.

VERS L'INTERIEUR

Chargement du panier inférieur

Nous vous conseillons de placer les plus grands éléments de vaisselle, plus difficiles à nettoyer, dans le panier inférieur : casseroles, poêles, couvercles, plats de service et bols, comme illustré ci-dessous. Il est préférable de placer les plats de service et les couvercles sur les côtes du panier pour éviter de bloquer la rotation des bras d'aspersion supérieurs.

VERS L'INTERIEUR

Veuillez garder à l'esprit que :

Les casseroles, les plats de service, etc. doivent toujours être placés à l'envers. Les plats profonds doivent être inclinés afin que l'eau puisse s'écouler. Le panier du bas possède des pointes repliables afin de pouvoir charger des éléments plus grands, ou de pouvoir charger plus de vaisselle.

Ajuster le compartiment supérieur

Si nécessaire, le compartiment supérieur peut être ajusté en hauteur afin de créer plus de place pour des ustensiles plus larges placés dans le compartiment supérieur ou inférieur. Le compartiment supérieur peut être ajusté en hauteur en insérant ses roulettes dans les rails de différentes hauteurs. Les ustensiles longs comme les couverts de service, les couverts à salade ou les grands couteaux de cuisine doivent être placés sur l'étagère de sorte qu'ils n'obstruent pas la rotation des bras vaporisateurs.

Mettre le panier sur la position supérieure

Mettre la poignée sur le panier inférieur

Ajuster la poignée

Replier l'étagère des tasses

Pour permettre de mieux agencer les casseroles et les poêles, les pointes peuvent être repliées comme le montre la photo à droite.

Plier les pointes du panier inférieur

Pour permettre d'agencer les casseroles et les poêles, les pointes peuvent être repliées comme le montre la photo à droite.

Panier à couverts

Les couverts doivent être placées dans le panier correspondant avec leurs manches vers le bas. Si le panier compte divers compartiments, les cuillers doivent être disposées séparément dans les trous prévus à cet effet, et les ustensiles les plus longs doivent être placés aplatis sur le devant du panier du haut comme indiqué sur l'image.

Avertissement!

• Ne laissez aucun couvert traverser jusqu'à toucher le fond du lave-vaisselle.
• Disposez toujours les ustensiles pointus la pointe vers le bas !

Pour votre sécurité personnelle et un lavage performant, assurez-vous que les couverts sont placés dans le panier de façon à ce que : - Ils ne soient pas collés les uns aux autres. - Les couverts soient rangés manche en bas. Mais que les couteaux et autres ustensiles potentiellement dangereux sont rangés pointe en bas.

Chargement des couverts et de la vaisselle

Avant le chargement de la vaisselle, vous devez : ôter les restes alimentaires, les résidus ramollis de nourriture brûlée dans les plats

Lors du chargement de la vaisselle et des couverts, prière de noter :

La vaisse et les couverts ne doivent pas entraver la rotation du bras de pulvérisation. Charger les articles creux tels que tasses, verres, plats etc. avec l'ouverture vers le bas afin que l'eau ne stagne pas dans les récipients ou les fonds profonds.

La vaisselle et les couverts ne doivent ni se coucher les uns à l'intérieur des autres, ni se superposer.

Pour éviter d'endommager les verres, ils ne doivent pas se toucher. Charger les articles de grande taille qui sont plus difficiles à nettoyer dans le casier inférieur. Le casier supérieur est conçu pour contenir la vaisselle plus délicate et légère tels que verres, tasses à café et à thé.

Attention!

Les couteaux à longues lames entreposés lames vers le haut représentent un danger potentiel. Les articles de couvert allongés et/ou tranchants tels que les couteaux à découvert doivent être positionnés horizontalement dans le panier supérieur.

Verrerie et autre vaisselle endommagées

Causes possibles :

Type de verre ou procédé de fabrication. Composition chimique du détergent. - Température de l'eau et durée du programme du lave-vaisselle.

Suggestions pour y remédier :

Utiliser de la vaisselle en verre ou en porcelaine portant l'indication du fabricant garantissant qu'elle peut être lavée dans un lave-vaiselle. Utiliser un détergent doux correspondant à ce type de vaisselle. Si nécessaire, demander de plus amples informations auprès des fabricants de détergent. - Sélectionner un programme à basse température. Pour éviter les détériorations, ôter les verres et les couverts du lave-vaisselle aussitôt que possible après la fin du programme.

Lorsque le cycle est terminé, le signal sonore du lave-vaisselle va retentir pendant 8 secondes, puis s'arrêter. Utiliser le bouton ON/OFF (Mise en Marche/Arrêt) pour arrêter la machine, fermer l'arrêté d'eau et ouvrir la porte du lave-vaisselle. Attendre quelques minutes avant le déchargement du lave-vaisselle pour éviter de manipuler la vaisselle et les ustensiles encore chauds et par conséquent plus susceptibles de se briser. Ils seront aussi moins sèrs.

6. Demarrer un programme de LAVAGE TABLEAU DU CYCLE DE LAVAGE

Programme	Préconisation	Description du cycle	Détergent prélavage /lavage	Durée de fonctionnement (min)	Energie (Kwh)	Eau (I)	Agent de rinceage
Auto	lavage automatique pour vaisselle un peu sale, normalement sale ou très sale, avec ou sans nourriture séchéée	Prélavage (45°C) Lavage auto (45-55°C) Rinceage Rinceage (65°C) Sèchage	5/30g	120-180	0.9-1.3	8.4-12.7	★
Intensif	Pour vaisselle, plats, poèmes très sales, ou pour enlever la nourriture collée ou sèche.	Prélavage 50°C Lavage 65°C Rinceage Rinceage Rinceage 65°C Sèchage	5/30g (ou 3 en 1)	175	1.6	18	★
Normal	Pour une vaisselle normalement sale comme des assiétés, verres, casseroles ou des poèmes légèrement sales.	Prélavage 45°C Lavage 55°C Rinceage Rinceage 65°C Sèchage	5/30g (ou 3 en 1)	185	1.3	14	★
ECO (*)EN 50242)	Il s'agit du programme standard. Il convient pour le lavage de lavaisselle normalement sale. C'est le programme le plus efficace en termes de consommation d'énergie et d'eau pour ce type de vaisselle.	Prélavage Lavage 45°C Rinceage 55°C Sèchage	5/30g (ou 3 en 1)	195	0.83	10	★
Verres	Pour vaisselle légèrement sale ou fragile.	Prélavage Lavage 45°C Rinceage Rinceage 60°C Sèchage	5/30g (ou 3 en 1)	115	0.87	14	★
1 heures	pour les charges peu sales qui ne nécessitant pas une efficacité de séchage optimum	Prélavage 50°C Lavage 60°C Rinceage 60°C Sèchage	5/30g (ou 3 en 1)	60	1.15	10.5	★
Rapide	Un cycle court pour une vaisselle légèrement sale, ne nécessitant pas de séchage.	Lavage 40°C Rinceage Rinceage 45°C	30g	40	0.6	11.5
Trempage	Pour rincer les plats que vous pouze laver plus tard	Prélavage		8	0.01	4

EN50242 : le programme Eco est le programme de test de conformité à la norme EN50242 avec les caractéristiques suivantes :

Capacité : 14 couverts

Position panier supérieur : roulettes supérieures sur les rails

Liquide de rinçage sur position 6

La consommation de la puissance en veille (PI) est de 0,49W et à l'arrêt (PO) est de 0,45W

Mettre en route l'appareil

Démarrage d'un cycle de lavage

1. Tirez les paniers, chargez-les de vaisselle et repoussez-les en place. Il est recommandé de remplir

d'abord le panier inférieur, puis le supérieur (reportez-vous au paragraphe "Chargement du lave-vaisselle")

1. Placez la lessive (reportez-vous au paragraphe "Remplissage du détergent")

3. Branchez l'appareil. Les caractéristiques du réseau électrique doivent être de 220-240V/50Hz et la

Prise doit être de 10A au minimum. Assurez-vous que l'alimentation d'eau est bien branchée et que le débit est au maximum.

4. Fermez la porte, appuyez sur la touche "On/Off" et l'écran s'allumera.

5. Appuyez sur la touche "Programmes". Ceux-ci vous seront proposés dans l'ordre suivant :

Auto → Intensif → Normal → ECO → Verres → 1 heures → Rapide → Trempage. Lorsqu'un programme est sélectionné,

le voyant correspondant s'allume. Pressez ensuite la touche "Start/Pause" et le cycle demarrera

Lorsque vous appuyez sur la touche "Start/Pause" pour interrompre un cycle de lavage en cours, le voyant correspondant cessera de clignoter et le lave-vaiselle bipera toutes les minutes jusqu'à ce que vous redémariez l'appareil en appuyant sur la touche "Start/Pause"

Changement de programme

Principles

1. Un cycle en cours ne peut être modifié que s'il a démarré peu de temps auparavant. Autrement, le détergent pourrait être déjà consommé, voire même évacué. Dans ce cas, il conviendra de remettre de la lessive (voir le paragraphe "Remplissage du détergent")

2. Appuyez sur la touche "Start/Pause" : la machine se mettra en standby. Appuyez sur la touche "Programmes" pendant au moins 3 secondes : vous pourrez alors désirer un nouveau cycle (voir le paragraphe "Démarrez un programme de lavage")

Si ouvrez la porte en cours de cycle, la machine se met automatiquement en mode pause. L'indicateur lumineux de programme s'arrête de clignoter jusqu'à ce que la porte soit refermée.

Après avoir refermé la porte, le lave-vaisse reprendra son cycle automatiquement après 10 secondes.

Si vous avez oublié placer un plat dans le lave-vaiselle, il pourra être ajouté à n'importe quel moment avant que le distributeur de détergent ne se soit ouvert. 1. Appuyer sur DEPART/PAUSE pour arrêter le lave-vaisselle 2. Ouvrez légèrement la porte. 2. Lorsque les bras d'aspersion se sont arrêtés, ouvrez complètement la porte. 3. Ajoutez le plat. 4. Fermez la porte 5. Appuyer sur DEPART/PAUSE, la machine se remettra à fonctionner après dix secondes.

Lorsque le cycle de lavage est terminé,

Appuyez sur MARCHE/ARRET pour éteindre le lave-vaisselle et arrêtez l'alimentation d'eau.

Ouvrez la porte de votre lave-vaisselle. Attendez quelques minutes avant de décharger le lave-vaisselle pour éviter de manipuler les plats et les ustensiles lorsqu'ils sont encore chauds et plus susceptibles de se casser. Cela permettra aussi d'améliorer le séchage.

Éteindre le lave-vaisselle

Lorsque l'indicateur lumineux est allumé et qu'il ne clignote pas, le programme de lavage est terminé.

1. Eteignez le lave-vaisseau en appuyant sur le bouton MARCHE/ARRET.
2. Arretez l'alimentation d'eau.
3. Ouvrez doucement la porte. De la vapeur chaude peut s'échapper lorsque la porte est ouverte!

Les plats chauds sont sensibles aux chocs. Ils doivent refroidir environ 15 minutes avant d'être enlevés du lave-vaisselle.

Ouvrez ensuite complètement la porte, laissez-la ouverte et attendez quelques minutes avant d'enlever les plats. De cette façon, ils refroidiront et sècheront plus vite.

• Décharger le lave-vaisselle

Il est normal que le lave-vaiselle soit mouillé à l'intérieur.

Videz en premier le panier inférieur puis le compartiment supérieur. Cela évitera les écoulements d'eau du compartiment supérieur sur les plats du compartiment inférieur.

Système de filtre

Le filtré empêche les gros résidus alimentaires ou autres objets d'atteindre l'intérieur de la

pompe. Ces résidus peuvent occasionnellement engorger les filtres.

Le système de filtrage est constitué d'un Filtre Dégrossisseur, d'un filtre plat (Filtre Principal) et d'un micro filtre (Filtre fin).

Filtre principal 1

La nourriture et les particules de saleté retenues par ce filtre sont pulvérisées par un jet spécifique sur le bras de pulvérisation inférieur et évacuées en bas vers les canalisations

Filtre dégrossisseur 2

Les plus gros résiduels, tels que bouts d'os ou de verre, susceptibles de boucher les canaux d'évacuation sont bloqués dans le Filtre Dégrossisseur. Pour ôter un article pris dans ce filtre, presser doucement les couvercles situés en haut de ce filtre et les soulever.

Filtre fin 3

Ce filtre retient les résidus de sel et de nourriture dans le secteur du collecteur et les empêche de se redéposer sur la vaisselle pendant un cycle.

Entretien du lave-vaisselle

Pour nettoyer le tableau de commande, utiliser un chiffon légèrement humide puis sécher soigneusement. Pour nettoyer l'extérieur, utiliser un bon produit de nettoyage lustrant pour les machines.

Ne jamais utiliser d'objets tranchants, de tampons abrasifs ou de produits nettoyants décapants sur aucune partie du lave-vaisselle.

Protection contre le gel

Si le lave-vaisselle est laissé dans un endroit sans chauffage pendant l'hiver, s'adresser à un service technique pour :

1. Couper l'alimentation électrique sur le lave-vaisselle.
2. Fermer l'alimentation d'eau et déconnecter la valve du tuyau d'arrivée d'eau.
3. Drainer l'eau du tuyau d'arrivée et de la valve. (Utiliser un récipient pour recueillir l'eau)
4. Reconnecter le tuyau d'arrivée d'eau et la valve.
5. Oter le filtre situé au fond du bac et utiliser une éponge pour enlever l'eau dans le collecteur.

Nettoyage des filtres :

Vous devez nettoyer régulièrement les bras de lavage pour éliminer les produits chimiques qui colmatent les buses et les coussinets des bras de lavage.

Enlevez le bras de vaporisateur supérieur :

Pour enlever le bras de vaporisateur supérieur, ôter l'écrou et tourner dans le sens des aiguilles d'une montre.

Enlevez le bras de vaporisateur inférieur :

Pour l'enlever, dévissez le bras inférieur avec un mouvement vers le haut

Laver les bras :

Il est recommandé d'éliminer les particules d'aliment restées après chaque lavage grâce à du savon et de l'eau chaude.

Repositionner les bras après le rinçage

Nettoyage des filtres

• Inspecter les filtres pour détecter les obstructions après chaque utilisation du lave-vaisselle.
• En dévissant le Filtre Dégrossisseur, vous pouvez ôter le système de filtre. Enlever tout résidu alimentaire et nettoyer les filtres sous l'eau courante.

1 2

étape 1 : faire tourner le Filtre dégrossisseur dans le sens des aiguilles d'une montre, puis le soulever;

étape 2 : soulever le Filtre principal

En suivant les étapes de 1 à 3, le système de filtrage va être démontré ; en suivant les étapes de 3 à 1, le système de filtrage va être remonté.

Assemblage de Filtres

Pour de meilleures performances et résultats, l'assemblage de filtres doit être nettoyé. Le filtre détourne efficacement les particules alimentaires de l'eau de lavage, lui permettant de circuler librement pendant le cycle. Pour cette raison, il est pertinent d'ôter les grosses particules alimentaires retenues dans le filtre après chaque cycle de lavage en rincant le filtre semi-circulaire et le réceptacle sous l'eau courante. Pour ôter l'assemblage de filtre, tirer sur la poignée du réceptacle vers le haut. L'assemblage de filtre doit être nettoyé une fois par semaine.

Pour nettoyer le filtre dégrossisseur et le filtre fin, utiliser une brosse de nettoyage. Puis, assembler de nouveau les différentes parties du filtre comme indiqué sur la figure de gauche et réinsérer l'assemblage complet dans le lave-vaiselle, en le positionnant dans son logement et en le pressant vers le bas.

Le lave-vaiselle ne doit jamais être utilisé sans les filters. Un replacement incorrect du filtre peut abaisser le niveau de performance de la machine et endommager la vaisselle et les ustensiles.

Attention!

Ne jamais faire tourner le lave-vaisselle sans les filtres en place. Lors du nettoyage des filtres, ne pas les cogner. Sinon les filtres pourraient être distordus et la performance du lave-vaisselle risquerait d'être moindre.

Nettoyage de la porte

Pour nettoyer le rebord autour de la porte, vous ne devez utiliser qu'un chiffon doux et chaud. Pour empêcher la pénétration d'eau dans la fermeture de la porte comptant des éléments électriques, ne pas utiliser de nettoyant en aérosol d'aucune sorte.

D'autre part, ne jamais utiliser de nettoyants ou tampons abrasifs sur les surfaces extérieures car ils vont en érafler la finition. Certains essuie-tout en papier peuvent aussi rayer ou laisser des marques sur la surface.

Attention!

Ne jamais utiliser un nettoyant en aérosol pour nettoyer le panneau de la porte car cela risque d'endommager le verrouillage de la porte et les composants électriques. Il est déconseilé d'utiliser des agents abrasifs ou certains essuie-tout en papier qui risquent d'érafler ou de laisser des traces sur la surface en acier inoxydable.

- Après chaque lavage

Après chaque lavage, fermer l'alimentation d'eau de la machine et laisser la porte entrouverte de façon à ce que l'humidité et les odeurs ne stagnent pas à l'intérieur.

- Oter la prise

Avant le nettoyage ou les opérations de maintenance, toujours débrancher la prise de la prise murale. Ne courir aucune mal risque.

Pas de nettoyage aux solvants ou abrasifs

Pour nettoyer l'extérieur et les parties en caoutchouc du lave-vaisselle, n'utiliser ni solvants ni produits abrasifs. Au contraire, n'utiliser qu'un chiffon et de l'eau savonnée tiède. Pour ôter les taches sur les surfaces internes, utiliser un chiffon humidifié avec de l'eau, ajouter un peu de vinaigre blanc, ou un produit nettoyant spécifique conçu pour les lave-vaisselles.

Attention, pour votre sécurité :

NE PAS UTILISER DE RALLONGES NI DE PRISES MULTIPLES AVEC CET ÉLECTRO-MENAGER.

NE COUPEZ NI N'ENLEVEZ EN AUCUN CAS LE TROISIÈME PLOT (MISE À LA TERRE) DU CÂBLE D'ALIMENTATION.

Normes électriques

Prière de voir le label signaletique pour connaître le voltage et brancher le lave-vaiselle sur l'alimentation électrique appropriée, possédant un fusible à la norme de 16 amp. Un fusible retardé ou un disjoncteur sont recommandés et assurent un circuit séparé desservant seulement cet appareil.

S'assurer de

l'existence d'une prise de terre adaptée avant utilisation

Après s'être assuré que le voltage et les valeurs de fréquence pour le courant de la maison correspondent à celles indiquées sur la plaque signalétique et que le système électrique est dimensionné pour le voltage maximum figurant sur la plaque signalétique, insérer la prise dans la prise murale qui est correctement reliée à la terre. Si la prise murale sur laquelle la machine doit être branchée n'est pas appropriée pour la prise, remplacer la prise murale, Platz que d'utiliser un adaptateur ou équipement similaire car cela pourrait entrainer une surchauffe et des brûlures.

Avertissement!

Merci de fermer l'arrivée d'eau après utilisation

Raccordement à l'eau froide

Raccorder le tuyau d'eau froide à un embout filtré 1,90 cm (3/4 inch) et s'assurer qu'il est fermement attaché.

Si les canalisations d'eau sont neuves ou n'ont pas été utilisées durant une longue période de temps, laisser l'eau couler pour s'assurer que l'eau est claire et sans impureté. Si cette précaution n'est pas prise, il y a un risque de blocage de l'arrivée d'eau et d'endommagement de la machine.

Positionnement de la machine

Placer la machine dans l'endroit souhaité. L'arrière doit s'appuyer contre le mur de derrière, et les côtés le long des placards ou murs adjacent. Le lave-vaiselle est équipé avec les tuyaux de distribution et de drainage d'eau qui peuvent être placés à droite ou à gauche pour faciliter l'installation.

Mise à niveau de la machine

Le lave-vaisselle doit être à niveau pour un chargement correct et une bonne performance de lavage.

1. Placer le niveau sur la porte et les rails du casier à l'intérieur du bac comme indiqué pour vérifier que le lave-vaisselle est à niveau. 2. Lorsque le niveau du lave-vaisselle est satisfaisant, faire attention de ne pas laisser le lave-vaisselle basculer.

Raccordement du tuyau d'évacuation

Insérez le tuyau d'évacuation d'eau dans un conduit d'évacuation principal ayant un diamètre minimum de 40 mm, en prenant soin d'éviter tout coude ou écrasement du tuyau. Le haut du tuyau doit être positionné à une hauteur inférieure à 1000 mm (1 m). Le bout libre du tuyau ne doit pas être plongé dans l'eau pour éviter tout risque de reflux.

Comment évacuer l'eau accumulée dans les tuyaux?

Si l'évacuation de l'eau se trouve à plus d'un mètre du sol, l'eau en excès ne peut s'évacuer du tuyau. Il faudra alors vider soi-même l'eau dans une bassine ou un récipient suffisamment grand pour contenir tout l'eau et qui sera fixé dans les cotes indiquées dans le paragraphe précédent.

Évacuation de l'eau

Connectez le tuyau d'évacuation d'eau. Le tuyau d'évacuation d'eau doit être correctement installé pour éviter toute fuite. Veuillez vous assurer que le tuyau n'est pas coudé ou écrasé par endroit.

Rallonge de tuyau

Si besoin, vous pouvez utiliser une rallonge d'évacuation ; le tuyau doit avoir les mêmes caractéristiques et ne doit pas dépasser 4 mètres de longueur. Si tel était le cas, les performances et le fonctionnement du lave-vaiselle peuvent en être altérés.

Branchement sur siphon

Le branchement du tuyau d'évacuation d'eau peut être placé directement sur un siphon si la hauteur de celui-ci ne dépasse pas 1 mètre par rapport au bas du lave-vaisselle. Le tuyau d'évacuation d'eau doit être maintenu à l'aide d'un collier de serrage adapté.

Démarrage du lave-vaisselle

Les points suivants doivent être vérifiés avant de démarrer le lave-vaisselle.

1. Le lave-vaisselle est à niveau et fixé
2. La valve d'arrivée d'eau est ouverte
3. Il n'y a pas de fuite au niveau des raccordements aux conduites d'eau
4. Les fils électriques sont bien branchés
5. L'électricité est allumée
6. Les tuyaux de drainage et d'arrivée d'eau sont raccordés
7. Tous les matériaux d'emballage et les imprimés doivent être enlevés du lave-vaisselle

Attention

Après installation, prière de mettre ce manuel dans la pochette des imprimés. Le contenu de ce manuel est très utile aux utilisateurs.

9. Conseils en cas de problème

Avant d'appeler le Service de Réparation

Problème	Causes Possibles	Que faire
Le lave-vaiselle ne marche pas	Saut de fusible, ou disjoncteur disjoncté	Remplacer le fusible ou remmettre le disjoncteur en marche. ōter tout autre apparéil utilisant le même circuit que le lave-vaiselle.
	L'alimentation électrique n'et pas en marche	S'assurer que le lave-vaiselle est en marche et la porte bien fermée.S'assurer que le cordon d'alimentation électrique est correctement branche dans la prise murale.
	La pression d'eau est faible	Vérifier que l'alimentation d'eau est correctement raccordée et l'arrivée d'eau ouverte.
Bruit	Certainssons audibles sont normaux	Son provenant de l'action de pulverisation de particules alimentaires molles et de l'ouverture du réceptacle du détergent.
	Lesustensiles ne sont pas bien installés dans les paniers ou un petit article est tombé dans le panier	Vérifier que tout est place en sécurité dans le lave-vaiselle.
	Le moteur bourdonne	Le lave-vaiselle n'a pas été utilisé régulièrement. Si vous ne l'utilise pas souvent, rappelez-vous de programmer un replissage et un pompage chaque semaine, ce qui va aider à conserver le joint d'échéabilité humide.
Mousse dans le bac	Détergent inapproprié	N'utiliser que le détergent spécial pour lave-vaiselle pour éviter la mousse.Si ceci arrive, ouvrir le lave-vaiselle et laisser la mousse s'évaporer.Ajouter 1 demi-litre d'eau froide dans le bac. Fermer hermétiquement le lave-vaiselle puis démarrer le cycle de lavage pour evacuer l'eau. Répéter si nécessaire.
	Produit de rincege repandu	Toujours essuyer immidiatement les débordements d'agent de rincege.
Bac interieur taché	Un détergent contenant du colorant a été utilisé	S'assurer que le détergent est sans colorant.
La vaisse n'est pas sèche	Le dispensateur de produit de rincege est vide	S'assurer que le dispensateur de produit de rincege est rempli.
La vaisse et les couverts ne sont pas propres	Programme inapproprié	S'électionner un programme plus fort.
	Chargement du casier inapproprié	S'assurer que l'action du dispensateur de détergent et le bras de pulverisation ne sont pas entraves par un plat trop large.
Il y a des taches et un dépôt sur les verres et les couverts	1 Eau extrémement durable2 Température d'arrivée d'eau basse3 Surcharge du Lave-vaiselle4 Chargement Inapproprié5 Sels détergents péricmés ou humides6 Dispensateur de produit de rincege vide7 Dosage incorrect du détergent	Pour 0fter les taches de la verrerie:1 Retirer tous les ustensiles en métal du lave-vaiselle.2 Ne pas ajouter de détergent.3 Choisir le cycle le plus long.4 Démarrer le lave-vaiselle et le laisser tournerpendant environ 18 à 22 minutes, il va alors se trouver dans le cycle principal de lavage.5 Ouvrir la porte et verser 2 tasses de vinaigre blanc dans le fond du lave-vaiselle.Fermer la porte et laisser le lave-vaiselle terminer le cycle.Si le vinaigre n'est pas efficace: Répéter comme ci-dessus,mais utiliser 1/4 tasse (60 ml) de cristaux d'acid citrique à la place du vinaigre.
Effet terne sur la verrerie	Combinaire d'eau douce et de détergent en trop grosse quantité	Utiliser moins de détergent si vous ave de l'eau douce et sélectionner un cycle plus court pour laver la verrerie et obtenir une propre impeccable.
Film jaune ou marron sur les surfaces internes	Taches de thé ou de café	Utiliser une solution d'1/2 tasse d'eau de javel et 3 tasses d'eau chaude pour Œter les taches à la main. Attention Vous doivent attendre 20 minutes après un cycle pour laisser les éléments chauffants se refroidir avant de nettoyer l'intérieur; sinon il y a risque de brûlle.
	Des dépôts de fer dans l'eau peuvent provoquer un film de dépôt	Vous doivent appeler une Compagnie d'Adoucissee d'Eau pour poser un filtre spécial.
Film blanc sur les surfaces internes	Minéaux d'eau dure	Pour nettoyer l'intérieur, utiliser une éponge humide avec du détergent pour lave-vaisselle et porter des gants en caoutchouc. Ne jamais utiliser d'autres nettoyants que ceux concous pour le lave-vaisselle car il y a risque de mousse.
Le couvercle du réceptacle à détergent ne se verrouille pas	Le cadran n'est pas dans la position d'Arrêt (OFF)	Tourner le Cadran en position d'Arrêt (OFF) et faire glisser le loquet vers la gauche.
Le détergent stagne dans le dispensateur	La vaisselle bloque les réceptacles à détergent	Recharger la vaisselle correctement.
Vapeur	Phénomène normal	Il se produit un échéancement de vapeur par le verrouillage de la portependant le séchage et le drainage de l'eau.
Marques noires ou grises sur la vaisselle	Des ustensiles en-aluminium ont frotte contre la vaisselle	Utiliser un nettoyant abrasif doux pour éliminer ces marques.
De l'eau stagne au fond du bac	Ceci est normal	Une petite quantité d'eau propre autour de la sortie sur le bac conserve le joint d'étanchête lubrifié.
Débordement d'eau	Pompe de drainage endommagée ou défectueuse	Remplacer la pompe de drainage.
Fuite du lave-vaisselle	Dispensateur trop rempli ou débordement du produit d'aide au rincege	Faire attention de ne pas trop remplir le dispenser d'aide au rincege. Le débordement d'aide au rincege peut provarquer une production de mousse et une inondation. Essuyer tout débordement avec un chiffon humide.
	Le lave-vaisselle n'est pas à niveau	S'assurer que le lave-vaisselle est à niveau.

CODES d'erreur

Lorsque certains dysfonctionnements surviennent, la machine affiche des Codes d'Erreur pour vous alerter :

Codes	Défaut	Causes possibles
E1	Temps de replissage anormalement long	Robinet d'arrivée d'eau fermé, coupure d'eau ou pression d'eau insuffisante
E4	Débordement	Fuite au niveau d'un composant du lave-vaiselle
E8	Mauvaise orientation de la vanne de distribution	Problème circuit de distribution ou valve défectueuse
E9	Une touche reste active plus de 30 secondes	Présence d'eau ou d'un corps étranger sur la touche

Attention!

Si un débordement survient, couper l'arrivée d'eau principale avant d'appeler un service de dépannage. S'il y a de l'eau dans le réceptacle de la base à cause d'un débordement ou d'une petite fuite, l'eau doit être vidée avant de redémarrer le lave-vaisselle.

Informations techniques

Hauteur:	845 mm
Largeur:	598 mm
Profondeur:	600 mm
Charge du Voltage connecté :	Voir la plaque signalétique
Pression de l'eau :	0.04-1.0MPa
Alimentation électrique :	Voir la plaque signalétique
Capacité :	14 couverts

Fiche produit

Fiche de données lave-vaisse selon les Directives 1016/2010 & 1059/2010 de l'Union européenne :

Fabricant	BRANDT
Type / Description	DFH14104W,DFH14104X
Couverts standard	14
Classe énergétique ①	A+++
Consommation annuelle d'énergie ②	237kWh
Consommation d'énergie d'un cycle normal	0.83kWh
Consommation électrique en mode arrêt	0.45W
Consommation électrique en mode veille	0.49W
Consommation d'eau annuelle ③	2800 liter
Classe Éfficacité de séchage ④	A
Cycle normal ⑤	ECO 45℃
Durée de programme d'un cycle normal	195 min
Niveau sonore	44dB(A) re 1 pW
Montage	Pose Libre
Encastrable	Oui
Hauteur	84.5cm
Largeur	59.8cm
Profondeur (avec les connecteurs)	60cm
Consommation électrique	1930W
Tension évaluée / fréquence	230 V~50 Hz
Pression d'eau	0.4-10 bar = 0.04-1 MPa

1) A (efficacité maximale) à D (efficacité la plus BASSE) 2) Consommation d'énergie 237 kWh par an, basé sur 280 cycles standards utilisant l'eau froide et la consommation des modes basse puissance. La consommation d'énergie réelle dépendra de comment l'appareil est utilisé. 3) Consommation d'eau 2800 litres par an, basé sur 280 cycles standards. La consommation d'énergie réelle dépendra de comment l'appareil est utilisé. 4) A (efficacité maxime) à G (efficacité la plus BASSE) 5) Ce programme convient pour la vaisselle normalement sale, c'est le programme le plus efficace en terme de consommation d'énergie et d'eau.

Le dispositif respecte les directives européennes et les normes de livraison :

-LVD2006/95/EC -EMC2004/108/EC - ErP 2009/125/EC

Les susdites valeurs ont été mesurées conformément aux normes sous les conditions de fonctionnement indiquées.

Les résultats peuvent varier de façon considérable selon la quantité et le degré de salissure des plats, la durée de l'eau, la quantité de détergent, etc.

Le manuel est basé sur les normes et les règles de l'Union française.

Chargement du lave-vaiselle: EN 50242

1. Panier supérieur:

Tasses

Soucoupes Verres

Petit plat de service

Moyen plat de service

2. Panier inférieure :

Grand plat de service

Assiettes à dessert

Assiettes plates

Assiettes creuses Plat ovale

3. Panier à couverts:

5 cuillères à dessert

6 cuillères de service

7 Fourchettes de service

4 cuillères à café 8 cuillères à sauce

Information concernant les tests de compatibilité conformes à EN 50242

Capacité: 14 couverts

Position du panier supérieur: Position inférieure

Programme: Programme économique: Eco

Position de réglage pour le rinçage: 6

Réglage de l'adoucisseur : H4

Le panier à couverts peut avoir 5 positions :

8 Service après-vente

Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de leur appel, mentionnez la référence complète de votre appareil (modèle, type, numéro de série). Ces renseignements figurent sur la plaque signalétique.

PIECES D'origine

Consommateurs - Brandt -

5 avenue des Béthunes, BP 69526

Saint-Ouen-l'Aumône, 95060 Cergy

Pontoise Cedex

nounoustelephonerau

0,337€ TTC/mn depuis un poste fixe

• Service fourni par Brandt France, société par actions simplifiée au capital de 1.000.000€, 89/91 boulevard Franklin Roosevelt, 92500 Rueil-Malmaison - RCS Nanterre 801 250 531

Brandt France, Société par Actions Simplifiées, au capital social de 1.000.000€, dont le siège social est situé au 89/91 boulevard Franklin Roosevelt, 92500 Rueil-Malmaison, immatriculée sous le numéro RCS Nanterre 801.250.531.
