| Type de produit | Hotte aspirante encastrable |
| Marque | ROBLIN |
| Modèle | OCEANE |
| Dimensions disponibles (L x P) | 520 x 259 mm ou 700 x 259 mm |
| Distance minimale au plan de cuisson | 65 cm |
| Alimentation électrique | 220-240 V ~ 50 Hz |
| Double isolation | Oui (pas de mise à la terre obligatoire) |
| Nombre de vitesses d'aspiration | 3 (minimum, moyenne, maximum) |
| Éclairage | 2 ampoules 40 W ou 2 lampes halogènes 20 W |
| Modes de fonctionnement | Évacuation (conduit extérieur) ou recyclage (filtre à charbon) |
| Diamètre de conduit d'évacuation | 100 ou 120 mm |
| Filtre à graisses métallique | Lavable au lave-vaisselle, nettoyage tous les 2 mois |
| Filtre à charbon actif | Non lavable, remplacement tous les 4 mois |
| Indicateur de saturation des filtres | Points violets sur le filtre à charbon (si équipé) |
| Type d'installation | Encastrée dans un meuble haut ou une hotte cheminée |
| Fixation | Par vis autotaraudeuses ou supports latéraux réglables (15-30 mm d'épaisseur de panneau) |
| Matériau | Non spécifié dans la notice |
| Poids approximatif | 10 kg (estimation) |
FOIRE AUX QUESTIONS - OCEANE ROBLIN
Questions des utilisateurs sur OCEANE ROBLIN
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Climatiseur au format PDF gratuitement ! Retrouvez votre notice OCEANE - ROBLIN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil OCEANE de la marque ROBLIN.
MODE D'EMPLOI OCEANE ROBLIN
Filtres à charbon actif 16
Cette hotte est destinée à être installée à l'intérieur d'un meuble ou d'une hotte cheminée, au-dessus d'un plan de cuisson. Elle peut être utilisée en version évacuation (raccordement extérieur) ou recyclage (recyclage interne). À cause de la complexité de l'appareil, il est préférable que l'installation soit effectuée par un spécialiste tout en respectant les prescriptions des autorités concernant l'évacuation de l'air. La responsabilité du producteur ne saurait être engagée pour tout incident ou accident provoqué par une installation défectueuse.
2 - Conseils concernant la sécurité
2.1 - N'utilisiez jamais pour le raccordement une cheminée servant de conduit de fumée (chaudières, cheminées, etc...). 2.2 - Vérifiez que la tension du secteur soit identique aux valeurs indiquées sur la plaquette signalétique figurant à l'intérieur de la hotte. 2.3 - Reliez la hotte au réseau en interpolant un interrupteur bipolaire avec ouverture des contacts de 3mm au moins. 2.4 - Produkt double isolation ne nécessitant pas obligatoirement une prise de terre. 2.5 - La distance de surtace minimum entre le plan de cuisson et la hotte est de 65 cm. 2.6 - Il est interdit de faire flamber des préparations sous la hotte. 2.7 - Lorsque des fritures sont effectuées sous la hotte en fonctionnement, elles doivent faire l'objet d'une surveillance permanente : l'huile surchauffée pourrait s'enflammer. 2.8 - Avant d'effectuer le nettoyage ou l'entretien de la hotte, débranchez l'appareil ou agissez sur l'interrupteur omnipolaire de votre installation. 2.9 - Une ventilation convenable de la pièce doit être prévue si une hotte de cuisine et des appareils alimentés par une énergie autre que l'énergie électrique évacuent les fumées simultanément. Une utilisation sans dangers est possible si la dépression maximum qui se crée dans la pièce est inférieure à 0,04 mbar, ce qui évite un retour des gaz de décharge dans la pièce.
3 - Installation
Respectez le schéma suivant :
3.1 - Montage du groupe filtrant 3.2 - Connexion évacuation ou recyclage 3.3 - Raccordement électrique et contrôle fonctionnel
3.1 - Installation du groupe à encastrer
1 - Effectuer une ouverture rectangulaire à la base du meuble haut ou de la hotte en laissant un espace minimum de 13mm à partir des bords externes selon les dimensions indiquées dans le tableau.
| Dimensions de la Hotte | Bord A | Bord B |
| 520 mm | 497 mm | 259 mm |
| 700 mm | 677 mm | 259 mm |

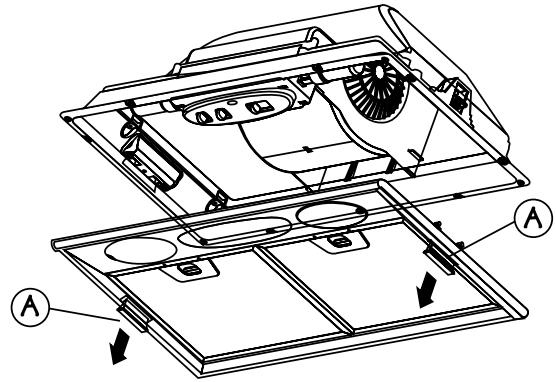

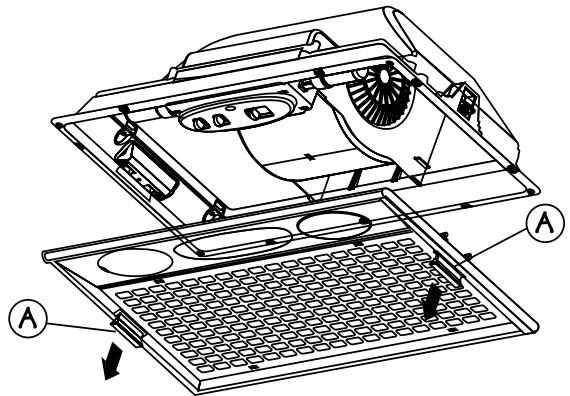

2 - Percez un trou selon les dimensions du tuyau utilisé, à l'endroit prévu pour la sortie de l'air, soit pour la version évacuation, que pour la version recyclage. 3 - Démonter le support d'aspiration (version avec grille ou version avec filtres), en tirant simultanément les deux poignées A (fig. 1).
Fixation de la partie externe avec des vis;
Fixer le groupe à encastrer à la hotte ou au meuble haut en utilisant les vis autotaraudeuses (8) fournies avec les accessoires (fig. 2).
Fixation rapide avec des supports latéraux;
Le dispositif B est prédisposé pour une excursion allant de 15 à 30 mm d'épaisseur de panneau. Introduire le groupe dans l'ouverture jusqu'à accrocher les deux dispositifs B. Serrer les vis de réglage C jusqu'à ce que le groupe ait encastré adhéris complètement au plan (fig. 2).

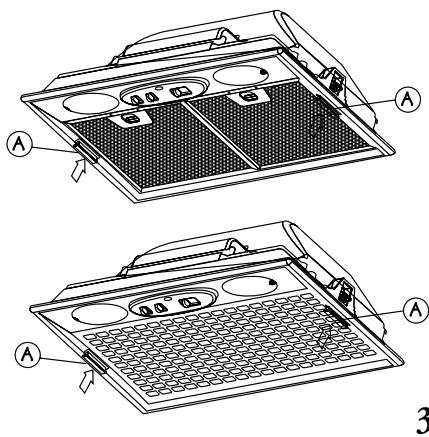

4 - Refermer le support d'aspiration en poussant et en accrochant les deux poignées A (fig. 3).
3.2 - Connexion évacuation ou recyclage
1 - Connexion évacuation:
a) La hotter peut être branchée à un conduit extérieur à travers un tuyau rigide ou flexible de 0100 ou 120mm, à fixer avec des colliers pas fournis (fig. 2). b) Retirez les eventuels filtres à charbon actif qui ne doivent pas être installés dans la hotte en version évacuation (voir paragraphe 3.3 partie 2ème).
2 - Connexion recyclage:

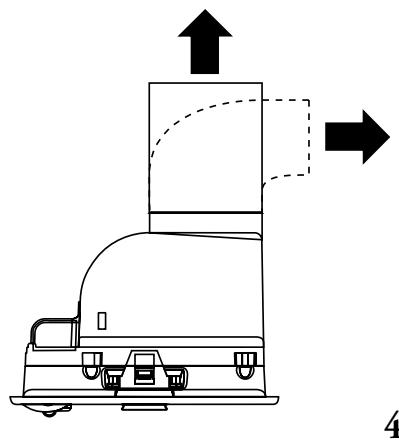

a) Ajoutez les éventuels filtres à charbon actif à l'intérieur du corps de hotte (voir paragraphe 3.2 partie 2ème). b) L'air filtré est évacué dans la pièce à travers une ouverture placée sur la partie supérieure de l'armoire ou de la hotte (fig. 3).
3.3 - Raccordement électrique et contrôle fonctionnel
1 - Il est nécessaire de respecter scrupuleusement les conseils 2.2, 2.3 et 2.4 du paragraphe 2 concernant la sécurité. 2 - Le raccordement électrique effectué, vérifie le bon fonctionnement de l'éclairage, du moteur et du changement des vitesses d'aspiration.
1 - Conseils concernant la sécurité
Il est absolument nécessaire de respecter tous les avertissements du paragraphe 2 de la première partie - Instructions pour l'installation.
En outre, il est très important de faire attention, lors de l'utilisation et de l'entretien, aux avertissements suivants:
1.1 - Effectuez un scrupuleux et régulier entretien des filtres à graisses et à charbon actif, selon les intervalles conseillées par le fabricant, ou plus souvent, pour une utilisation particulièrement intense (plus de 4 heures par jour.) 1.2 - Ne laissez jamais des flammes libres à force intense sous la hotte en fonctionnement: en retardant les marmites, éteignez la flamme ou du moins, pour de courtes périodes et sous surveillance, tenez-la au minimum. 1.3 - Réglez toujours la flamme de façon à éviter une fuite latérale de la même par rapport au fond des marmites: vous économisez de l'énergie et vous évitez de dangereuses concentrations de chaleur. 1.4 - N'utilisez jamais incorporement votre appareil, qui est destiné uniquement à abattre les odeurs dans la cuisine.
2 - Utilisation
Groupe des commandes

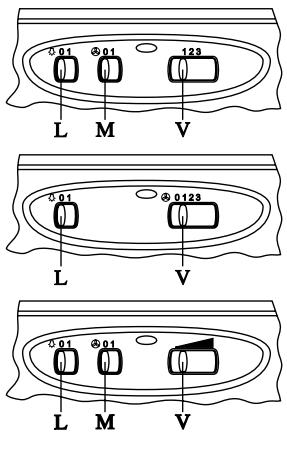

Le schéma des commandes est le suivant (fig. 4):
TOUCHE LUMIEREL = mise en fonctionnement et arrêt de l'éclairage;
TOUCHE MOTEUR M = mise en marche et arrêt du moteur et besoin de la vitesse d'aspiration:
1 = Vitesse minimum : pour ventiler la pièce, particulièrement silencieuse, pour les plats émettant peu de vapeurs. 2 = Vitesse moyenne : en conditions normales, étant donné le rapport optimal entre la capacité de dépuration et le niveau de bruit. 3 = Vitesse maximum : en cas de forte concentration d'odeurs et de vapeurs, même pour de longues périodes.
3-ENTRETIEN
Un entretien régulier de votre hotte est la garantie d'un bon fonctionnement et d'un bon rendement. Des attentions particulières sont à apporter aux filtres à graisses métalliques et, pour les seules hottes filtrantes, aux filtres à charbon actif.
3.1 - Filtre à graisses métallique
1 - Nettoyage
Laver ces filtres avec un produit détergent du commerce au maximum tous les deux mois; grâce à leur dimension compacte, vous pouvez également les laver dans votre lave-vaiselle.
2 - Démontage des filtres

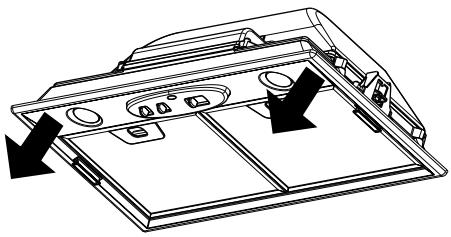

Enlevez un filtre à la fois en poussant vers l'arrête et en tirant en même temps vers le bas (fig. 6).
1 - Nettoyage
Ce filtre ne peut être lavé; il est indispensable de le changer tous les deux mois. Si le filtre est équipé de points violets, témoins de saturation, sur toute sa surface et visibles à travers la grille, il doit être changé lorsque les points s'étalent jusqu'à couvrir toute la surface du filtre.
2 - Remplacement :

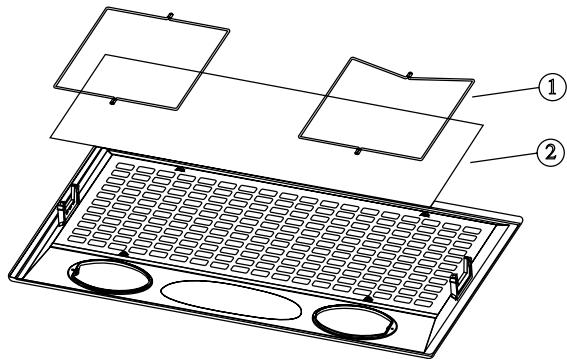

a) Enlever la grille d'aspiration en se reférer au paragraphe installation 3.1.3. b) Après avoir démonté la grille d'aspiration, enlever les bloque-filtres (1). Remplacer le filtre antigraisse (2) (fig. 7). c) Refermer la grille d'aspiration.
1 - Nettoyage
Laver ces filtres avec un produit détergent du commerce au maximum tous les deux mois ; grâce à leur dimension compacte, vous pouvez également les laver dans votre lave-vaiselle.
2 - Remplacement :
a) Enlever la grille d'aspiration en se référant au paragraphe installation 3.1.3. b) Après avoir démonté la grille d'aspiration, enlever les bloque-filtres (1). Laver les panneaux métalliques (2) (fig. 7). c) Refermer la grille d'aspiration.
ATTENTION: Afin d'éviter des risques d'incendie provoqués par une accumulation de graisse dans les filtres, il est nécessaire de respecter les conseils d'entretien et de remplacement.
1 - Fonctionnement
Le filtre à charbon actif a la capacité de retenir les odeurs jusqu'à saturation. Il n'est pas lavable et ne peut être régénéré ; par conséquent, il doit être changé tous les 4 mois ou plus souvent pour une utilisation particulièrement lourde.
2 - Remplacement :
a) Enlever le support d'aspiration en se référant au paragraphe installation 3.1.3. b) Remplacer les filtres au charbon actif (fig. 8).
3.5 - Éclairage
1 - Il est constitué par 2 ampoules à 40 W ou par 2 lampes halogènes à 20 W. Si les ampoules ou les lampes ne fonctionnent pas, ouvrir la grille d'aspiration et s'assurer que les lampes soient correctement mises en place. Si les ampoules sont grillées, il faut les remplacer par d'autres ayant le même voltage et la même puissance.
2 - Remplacement :
a) ampoules 40 W (fig.9), dévisser l'ampoule grillée et revisser la nouvelle ampoule. b) lampes halogènes à 20 W (fig.10), extraire la lampe en tirant légèrement. Faire attention de bien introduire les broches de la nouvelle lampe dans la douille.
3.6 - Nettoyage
Pour le nettoyage normal de la hotte:
- Ne pas utiliser de chiffons ou d'éponges mouillés, ni de jets d'eau.
- Ne pas utiliser de diluants ou d'alcools, susceptibles de rendre opaques les surfaces vernies.
- Ne pas utiliser de substances abrasives, en particulier sur les surfaces en inox.
Il est conseillé d'utiliser un chiffon humide et un détergent liquide neutre.
