Retrouvez gratuitement la notice de l'appareil CH90ART FAGOR au format PDF.
Téléchargez la notice de votre au format PDF gratuitement ! Retrouvez votre notice CH90ART - FAGOR et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CH90ART de la marque FAGOR.

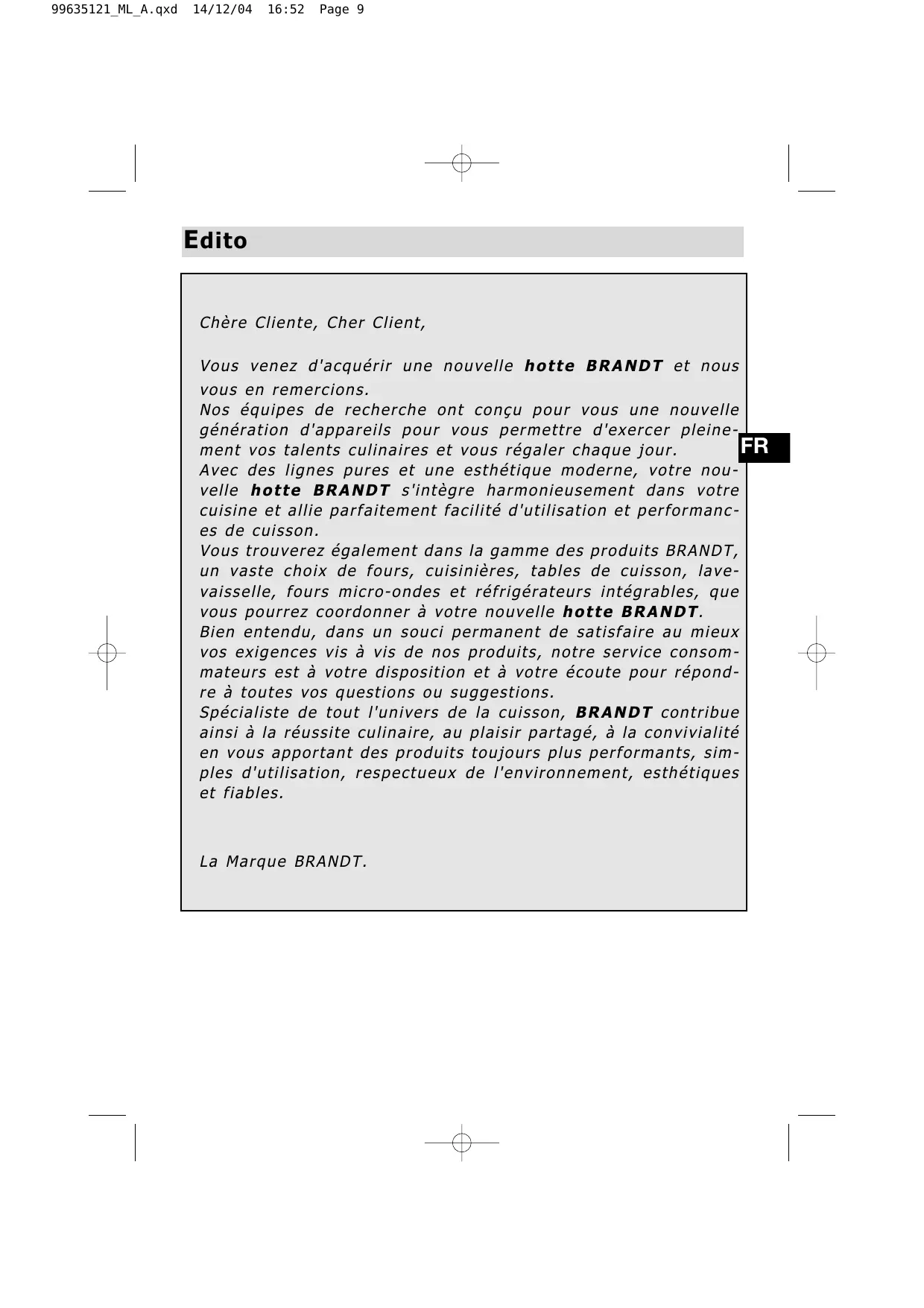

Avec des lignes pures et une esthétique moderne, votre nouvelle hotte BRANDT s'intègre harmonieusement dans votre cuisine et allie parfaitement facilité d'utilisation et performances de cuisson. Vous trouverez également dans la gamme des produits BRANDT, un vaste choix de fours, cuisinières, tables de cuisson, lavevaisselle, fours micro-ondes et réfrigérateurs intégrables, que vous pourrez coordonner à votre nouvelle hotte BRANDT. Bien entendu, dans un souci permanent de satisfaire au mieux vos exigences vis à vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions. Spécialiste de tout l'univers de la cuisson, BRANDT contribue ainsi à la réussite culinaire, au plaisir partagé, à la convivialité en vous apportant des produits toujours plus performants, simples d'utilisation, respectueux de l'environnement, esthétiques et fiables.
- Nettoyez régulièrement le filtre cassette pour éviter tout risque de prise de feu. - Le fonctionnement au-dessus d’un foyer à combustible (bois, charbon, etc...) n’est pas autorisé. Ces hottes ont été conçues pour être utilisées par des particuliers dans un lieu d’habitation. Dans le souci d’une amélioration constante de nos produits, nous nous réservons le droit d’apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications de leurs caractéristiques liées à l’évolution technique. Ces hottes sont destinées exclusivement à la cuisson des boissons et denrées alimentaires. Ces produits ne contiennent aucun composant à base d’amiante.
Dans le cas d’une cuisine chauffée avec un appareil raccordé à une cheminée (ex : poêle), il faut installer la hotte en version recyclage. Ne pas utilisez la hotte sans les filtres métalliques. Une ventilation convenable de la pièce doit être prévue lorsqu’une hotte de cuisine est utilisée simultanément avec des appareils utilisants du gaz ou un autre combustible.
Tous nos appareils ont la possibilité de fonctionner en mode recyclage. Dans ce cas, ajoutez un filtre à charbon actif qui retiendra les odeurs.
L’installation doit être conforme aux règlements en vigueur pour la ventilation des locaux. En France, ces règlements sont indiqués dans le DTU 61.1 du CSTB. En particulier, l’air évacué ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d’appareils utilisant du gaz ou autre combustible. L’utilisation de conduits désaffectés ne peut se faire qu’après accord d’un spécialiste compétent. La distance minimale entre le plan de cuisson et la partie la plus basse de la hotte doit être de 70 cm. Si les instructions de la table de cuisson installée sous la hotte spécifient une distance plus grande que 70 cm, celle-ci doit être prise en compte. - Tracez un trait horizontal à 70 cm minimum du plan de cuisson. - Tracez un trait vertical sur le mur allant du plafond jusqu’au bord inférieur de la hotte. - Placez contre le mur les gabarits de montage (fig. 2).
- Vissez les deux vis du haut de la hotte en les laissant dépasser de 5 mm. - Retirez le filtre métallique. - Accrochez la hotte aspirante aux deux vis (fig. 3). - Vissez les deux vis du bas. Avant serrage complet des 4 vis, ajustez le niveau de la hotte.
Cet appareil est livré avec un câble d’alimentation H 05 VVF à 2 conducteurs de 0,75 mm2 (neutre et phase). Il doit être branché sur réseau
Notre responsabilité ne saurait être engagée en cas d’accident consécutif à une installation incorrecte. Le fusible de votre installation doit être de 10 ou 16 A. Si le câble d’alimentation est endommagé, faites appel au service après-vente afin d’éviter un danger.
- Dans le cas d’une gaine diamètre 125 mm, utilisez l’adaptateur fourni (fig. 8). Si votre gaine extérieure est inférieure à 125 mm, il est obligatoire de raccorder votre hotte en mode recyclage. - Préparez votre cheminée télescopique en prenant soin de dissimuler les ouïes (fig. 8). Emboîter les cheminées l’une dans l’autre au maximum. - Fixez la partie supérieure sur le support métallique. - Ajustez la longueur de la cheminée télescopique en descendant la partie inférieure et l’emboîter dans le sommet de la hotte. FR Pour une utilisation optimale de votre appareil, nous vous conseillons le raccordement à une gaine diamètre 150 mm (non livrée). Limiter au maximum le nombre de coude et la longueur de la gaine. Dans le cas où la hotte fonctionne en évacuation extérieure, il convient d’assurer une arrivée d’air frais suffisante pour éviter de mettre la pièce en dépression.
- Il est possible de retirer les clapets anti-retours. - Fixez contre le mur, en appui sur le plafond, le déflecteur plastique des fumées. Prendre soin de centrer le déflecteur par rapport au trait vertical tracé sur le mur (fig. 7). - Préparez votre cheminée en prenant soin de placer les ouïes vers le haut de manière qu’elles soient visibles (fig. 9). - Fixez la partie supérieure sur le déflecteur plastique. - Ajustez la longueur de la cheminée télescopique en descendant la partie inférieure et l’emboîter dans le sommet de la hotte.
Avant toute intervention, la hotte doit être mise hors tension, soit en retirant la prise, soit en actionnant le disjoncteur, 1. Retirez les filtres métalliques (fig. 10). 2. Dévissez puis changez l’ampoule E14-40W (fig. 11). 3. Replacez les filtres métalliques.
Ce filtre retient les odeurs et doit
verticale (ne pas mettre en contact avec de la
Pour nettoyer la carrosserie et le hublot d’éclairage, utilisez exclusivement des nettoyants ménagers du commerce dilués dans de l’eau, puis rincez à l’eau claire et essuyez avec un chiffon doux.
Montage du filtre charbon 1. 2. 3. Placez les 2 tringles de maintien. Faîtes cette opération sur toutes les cassettes.
• Appliquent intégralement nos méthodes de réglage, d’entretien et de réparation, • Utilisent exclusivement les pièces d’origine.
Ces renseignements figurent sur la plaque signalétique fixée à l’intérieur de l’appareil. Les descriptions et les caractéristiques apportées dans ce livret sont données seulement à titre d’information et non d’engagement. En effet, soucieux de la qualité de nos produits, nous nous réservons le droit d’effectuer, sans préavis, toutes modifications ou améliorations nécessaires.
