Comment lire le manuel d'utilisation
2.1 Conseils pour la conservation
4.1 4.2 Remplacement de la lampe Que faire si…
5.1 Branchement électrique • Garder éloigné des enfants de moins de 8 ans, s'ils ne sont pas surveillés en continu, et s'assurer qu'ils ne jouent pas avec l'appareil. • N’essayez jamais d’éteindre une flamme/incendie avec de l’eau : mettez l’appareil hors tension et couvrez la flamme avec une couverture ignifuge. • Les opérations de nettoyage et d’entretien, qui doivent être effectuées par l'utilisateur, ne doivent jamais être effectuées par des enfants sans surveillance. • Du personnel qualifié doit effectuer l’installation et les interventions d’assistance dans le respect des normes en vigueur. • Ne modifiez pas cet appareil. • N’introduisez pas d’objets métalliques pointus (couverts ou 52
• N’essayez jamais de réparer l’appareil sans l’intervention d’un technicien qualifié. • Ne touchez pas (surtout avec les mains mouillées) et ne mettez pas directement en bouche les aliments congelés. • Ne conservez pas de substances inflammables, explosives ou susceptibles de s’évaporer. • Les bouteilles contenant un pourcentage élevé d'alcool doivent être bien fermées et en position verticale. • Si le câble d’alimentation électrique est abîmé, contactez immédiatement le service d’assistance technique qui se chargera de le remplacer, afin d'éviter tout risque. • Avant de remplacer la lampe, assurez-vous que l’appareil est éteint et débranché du réseau électrique. • AVERTISSEMENT : danger d’incendie / matériaux.
Ne vous asseyez pas sur l'appareil. Ne faites pas levier sur la porte ou la poignée pour déplacer l'appareil. N’utilisez pas de jets de vapeur pour nettoyer l’appareil. N’utilisez jamais l’appareil pour rafraîchir la pièce. Débranchez toujours l’appareil en cas de panne, d’entretien, de remplacement de l’ampoule ou durant le nettoyage. Ne conservez pas dans le congélateur des liquides en boîtes ou des récipients en verre. N'utilisez pas d'objets métalliques pointus pour éliminer la glace en excès dans le compartiment congélateur. Pour éviter l'instabilité de l'appareil, installez-le et fixez-le correctement, comme indiqué
• Ne posez pas d'objets lourds sur l'appareil. • S'il est installé à proximité d'un autre réfrigérateur ou d'un congélateur, gardez une distance minimum de 2 cm. • Ne pas installer/utiliser l’appareil à l’extérieur. Pour cet appareil • L’appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes présentant des capacités physiques, sensorielles ou mentales réduites, ou dénuées d'expérience ou de la connaissance nécessaire, à condition qu'ils soient sous surveillance ou bien après avoir reçu les instructions relatives à l'utilisation en toute sécurité de l'appareil et avoir parfaitement compris les dangers inhérents audit appareil. • Surveillez les enfants pour éviter qu’ils ne jouent avec l’appareil. • Ne vous appuyez pas et ne vous asseyez pas sur la porte ouverte. • Vérifiez qu’aucun objet ne reste coincé dans la porte du four. • En cas de détérioration du circuit de réfrigération, évitez d'utiliser des flammes nues et aérez 53
• Ne pas endommager le circuit de réfrigération (s'il peut être accessible). • N’utilisez pas d’appareils électriques à l’intérieur des compartiments pour la conservation des aliments, si ceuxci ne sont pas du type recommandé par le fabricant. • N'utilisez pas l'appareil ou des parties de l'appareil d'une manière différente de celle qui est indiquée dans le manuel présent. • L’ouverture de la porte de manière prolongée peut entraîner une augmentation conséquente de la température à l’intérieur des compartiments de l’appareil. 54
• Conservez la viande crue et le poisson dans des boîtes appropriées dans le réfrigérateur, de manière à ce qu’ils n’entrent pas au contact d’autres aliments et qu’ils ne s’égouttent pas dessus. • S’il reste vide pendant de longues périodes, éteignez l’appareil, décongelez-le, nettoyez-le, séchez-le et laissez-le avec la porte ouverte pour éviter que des moisissures ne se développent à l’intérieur. 1.2 Responsabilité du fabricant Le fabricant décline toute responsabilité en cas de dommages subis par les personnes et les biens, causés par : • l’utilisation de l’appareil différente de celle prévue ; • le non-respect des prescriptions du manuel d’instructions ; • l’altération même d’une seule partie de l’appareil ; • l’utilisation de pièces détachées non originales. 1.3 Fonction de l’appareil Le présent appareil est conçu pour un usage domestique et des usages analogues comme :
Tension électrique Danger d’électrocution • Coupez l'alimentation électrique générale. • Débranchez le câble d’alimentation • dans les bed and breakfast ; • pour les services de restauration et des applications analogues non destinées à la vente au détail. • L’appareil n'est pas destiné à un usage professionnel et commercial. • Cet appareil est destiné à la réfrigération et à la conservation d’aliments frais et surgelés en milieu domestique. Toute autre utilisation est impropre. • Cet appareil n’est pas conçu pour fonctionner avec des temporisateurs externes ou des systèmes de commande à distance.
• En cas de remplacement de l'appareil, retirez la porte et laissez les clayettes en place, afin d'éviter que des enfants ne puissent rester bloqués à l'intérieur. Nous précisons que pour l’emballage de l’appareil, nous utilisons des matériaux non polluants et recyclables. • Confiez les matériaux de l’emballage aux centres de collecte sélective. Emballage en plastique Danger d’asphyxie • Ne laissez jamais sans surveillance l’emballage ni ses parties. • Évitez que les enfants jouent avec les sachets en plastique de l’emballage.
Lisez attentivement ce manuel d'utilisation avant d'utiliser l'appareil.
Ce manuel d’utilisation utilise les conventions de lecture suivantes : Avertissements Informations générales sur ce manuel d’utilisation, la sécurité et l’élimination finale. Description Description de l’appareil et de ses accessoires. Utilisation Informations sur l’utilisation de l’appareil et des accessoires, conseils pour la conservation des aliments. Nettoyage et entretien Informations pour un nettoyage et un entretien corrects de l’appareil. Installation Informations pour le technicien qualifié concernant l’installation, la mise en fonction et l’essai. Avertissement de sécurité
« 0 », correspondant à son extinction. Thermostat du réfrigérateur Utile pour régler la température à l'intérieur de l’appareil Clayettes Cet appareil est doté de plusieurs clayettes pouvant être placées à différentes hauteurs en les insérant dans les guides prévus à cet effet ; utiles pour optimiser l’espace et ranger les aliments et les boissons à l’intérieur du compartiment réfrigérateur.
Des balconnets spéciaux se trouvent dans la partie interne de la porte afin d’y ranger des aliments conditionnés dans de petits emballages. Le récipient dans la partie

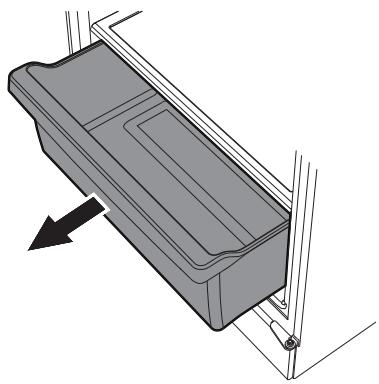

Tiroir pour fruits et légumes

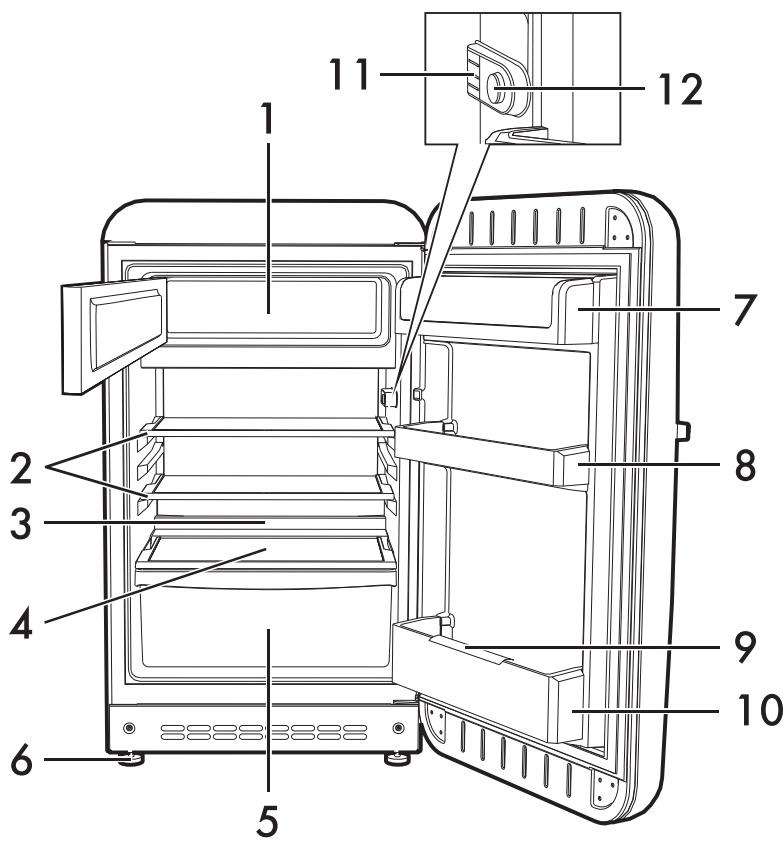

1 Logement lampe. 2 Manette du thermostat du réfrigérateur.
équipés de ces accessoires. Les accessoires susceptibles d’entrer au contact des aliments sont fabriqués avec des matériaux conformes aux lois en vigueur. Vous pouvez demander les accessoires fournis ou en option aux centres d’assistance agréés. Utilisez uniquement les accessoires d’origine du fabricant. Bac à glaçons
• Ne vous appuyez pas et ne vous asseyez pas sur la porte. • Ne touchez pas les éléments chauffants à l'extérieur de l'appareil. • Ne conservez pas de substances inflammables, explosives ou susceptibles de s’évaporer. • Les substances organiques, acides et les huiles éthérées risquent de provoquer la corrosion des surfaces en plastique, des tablettes et des joints en cas de contact prolongé. • Les bouteilles contenant un pourcentage élevé d'alcool doivent être bien fermées et en position verticale. • N'utilisez pas l'appareil ou des parties de l'appareil d'une manière différente de celle qui est indiquée dans le manuel présent. • Pour favoriser la circulation d'air sous l'appareil, laisser l'espace inférieur libre. Ne le fermez pas avec un tapis ou autre.
1. Éliminez les éventuelles pellicules de protection à l’extérieur et à l’intérieur de l’appareil ainsi que des accessoires. 2. Enlevez les éventuelles étiquettes (à l’exception de la plaque contenant les données techniques) appliquées sur les accessoires et les clayettes. 3. Enlevez et lavez tous les accessoires de l’appareil (voir 4 Nettoyage et entretien). 4. Branchez la fiche sur la prise électrique.
• Après l'installation ou un repositionnement éventuel de l'appareil, attendez au moins deux heures avant de le mettre sous tension. • Lors du premier allumage, l'appareil doit fonctionner en continu pendant 24 heures avant d'atteindre la température nécessaire ; pendant cette période, n'ouvrez pas trop souvent la porte et n'introduisez pas de grandes quantités d'aliments.

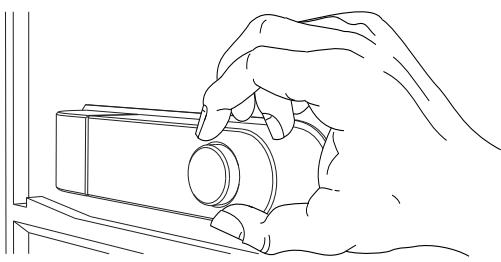

Clayettes La manette positionnée en haut à droite de l’appareil sert à régler la température de refroidissement. À la position 0 correspond l’extinction de l’appareil. Les sélections pour le fonctionnement varient de la position 1 à 5. • Les positions 1 et 2 correspondent aux conditions de puissance réfrigérante minimum. • Les positions 3 et 4 correspondent aux conditions de puissance réfrigérante normales. • La position 5 produit la puissance réfrigérante maximum de l'appareil. Dans des conditions normales d'utilisation, il est conseillé de sélectionner un réglage moyen-bas (positions 1 ou 2) suffisant pour une conservation correcte des aliments à l’intérieur de l’appareil. Ne sélectionnez les réglages les plus hauts (4 et 5) uniquement si nécessaire : dans ces positions, on peut atteindre en effet des températures dans le compartiment réfrigérateur proches de 0 °C, ce qui implique une augmentation de la consommation d’énergie électrique. En augmentant des positions 1 à 5, la température diminue à l'intérieur du compartiment réfrigérateur.

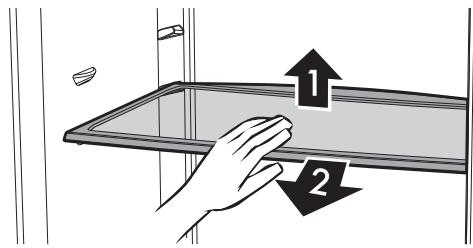

Chaque clayette est munie d'une protection contre l'extraction accidentelle. Pour les extraire de l’appareil, soulevez-les dans la partie postérieure (1) et sortez-les (2).

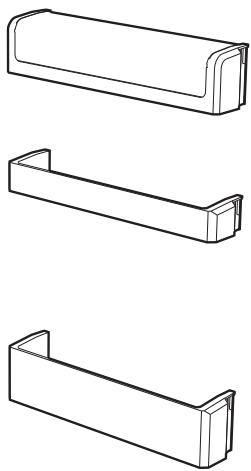

Balconnets et récipients de la porte

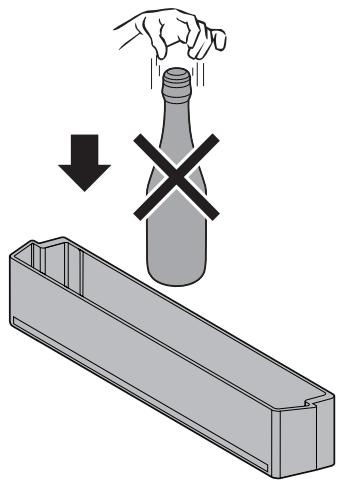

Un compartiment à bouteilles est positionné dans la partie inférieure de la porte.
à bouteilles des bouteilles trop lourdes et de les laisser tomber au fond au moment du positionnement. Tous les balconnets et les bacs peuvent être enlevés pour les nettoyer. Pour les sortir, tapotez du poing de bas en haut d’abord d’un côté, puis de l’autre dans la zone d’introduction.

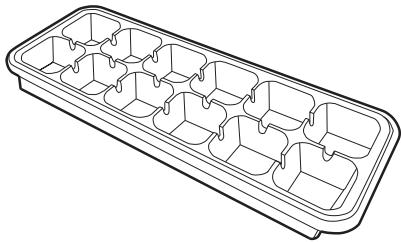

Récipient à glaçons Remplissez le récipient à glace avec de l'eau froide ou à température ambiante. Rangez-le en position horizontale dans le congélateur. Fermez la porte du congélateur et attendez quelques heures. Lorsque les glaçons se sont formés, sortez le bac du compartiment congélateur et extrayez les glaçons pour la consommation.
• préserver l’arôme, l’humidité et la fraîcheur des aliments ; • éviter tout risque de contamination d’odeurs et de goût entre les aliments ; • éviter une accumulation excessive d’humidité à l’intérieur du compartiment, due à la transpiration normale des aliments (en particulier des fruits et légumes frais), qui, dans des conditions précises de fonctionnement (augmentation de la température et de l’humidité ambiante, augmentation de la fréquence d’ouverture de la porte), pourraient produire la formation de condensation sur les clayettes. Laissez toujours refroidir les aliments et les boissons chaudes à température ambiante avant de les introduire à l'intérieur de l'appareil. Tableau des temps de conservation Aliments
On entend un autre bruit lié au fonctionnement normal du réfrigérateur : un gargouillement dû au passage du liquide réfrigérant à l'intérieur des tubes du circuit. Ce bruit est normal et n’est pas le signe d’un mauvais fonctionnement de l’appareil. Si ce bruit est trop fort, il peut être dû à d’autres causes. Il faut vérifier que : • le réfrigérateur est correctement nivelé au sol et qu'il ne vibre pas lorsque le compresseur tourne : réglez correctement les pieds fournis ; • les tiroirs, les clayettes et les bacs dans la porte sont correctement placés dans les logements spécifiques : remettez-les correctement en place ; • les bouteilles et les récipients sur les différentes clayettes sont stables et qu’ils ne se touchent pas : la vibration due au fonctionnement du compresseur pourrait générer un certain bruit ; • ne mettez pas le réfrigérateur en contact avec des meubles ou d’autres appareils électroménagers.
1. Ramenez la manette du thermostat sur la position « 0 ». 2. Débranchez la fiche d’alimentation électrique. 3. Videz les compartiments. 4. Laissez l'appareil se dégivrer automatiquement et retirez l'humidité résiduelle qui s'est accumulée à l'aide d'un chiffon doux.
• Attendez 5 minutes au moins avant de redémarrer l'appareil ou de rebrancher la prise, afin de ne pas endommager le compresseur.
• Réduisez le temps et le nombre d'ouvertures de la porte pour éviter un réchauffement excessif des compartiments. • Nettoyez périodiquement le condensateur (à l'arrière du congélateur) pour éviter que l'appareil ne perde en efficacité.
• En cas de coupure de courant, ouvrez le moins possible la porte de l'appareil afin d'éviter de décongeler ou de réchauffer les aliments, ne serait-ce que partiellement, car cela diminuerait leur valeur nutritionnelle. • Les conditions climatiques, la température des aliments frais placés dans le compartiment réfrigérateur ainsi que la fréquence d'ouverture des portes influencent les températures de fonctionnement de l'appareil.
• Conservez les œufs, le beurre et le fromage, etc. dans la partie supérieure et centrale. • Conservez les boissons, les boîtes, les bouteilles, etc. dans la partie inférieure et centrale. Compartiment réfrigérateur • Conservez les aliments conservés, le vin et les biscuits, etc. dans la partie supérieure. • Conservez les produits laitiers, les plats cuisinés, la pâtisserie, les jus de fruit et la bière, etc. dans la partie centrale. • Conservez les viandes et la charcuterie dans la partie inférieure. • Conserver les fruits frais, les fruit tropicaux, les légumes, les carottes, les pommes de terre, les oignons dans le bac (si présent). En cas de coupure de courant, le compartiment congélateur maintient la température de conservation pendant 18 heures environ.
• N’utilisez pas de produits de nettoyage à base de chlore, d’ammoniaque ou d’eau de Javel sur les parties en acier ou traitées en surface avec des finitions métalliques (par ex., anodisations, nickelages, chromages). • N’utilisez pas de détergents abrasifs ou corrosifs sur les parties en verre (par ex., produits en poudre, détachants et éponges métalliques). • N’utilisez pas de matériaux rêches, abrasifs, ni de racloirs métalliques tranchants. Tension électrique Danger d’électrocution • Avant de procéder au nettoyage ou à l'entretien, mettez l’appareil hors tension et débranchez-le du réseau électrique. • Ne tirez jamais le câble pour débrancher la fiche. • Ne tordez et ne pliez pas le câble d'alimentation.
Une protection anti-bactérienne particulière dans la partie supérieure des parois de l’appareil empêche la reproduction des bactéries et en maintient la propreté. Toutefois, pour une bonne conservation des surfaces, il faut les nettoyer régulièrement.
• Nettoyez l’appareil avec de l’eau et un détergent liquide à base d’alcool (ex. un produit à vitres, etc.). • Évitez les détergents et les éponges agressives pour ne pas endommager les surfaces, utilisez un chiffon doux. • Avec une brosse souple, éliminez la poussière et les dépôts de fumée du condensateur à l'arrière de l'appareil. • Nettoyez le bac situé sous le compresseur. Nettoyage de la partie interne • Nettoyez l’intérieur de l’appareil avec un détergent liquide dilué et de l’eau tiède contenant un peu de vinaigre. • Les balconnets et les récipients des portes peuvent être extraits : frappez légèrement du poing de bas en haut d'abord d'un côté puis de l'autre dans la zone d'introduction. • N'utilisez pas d'objets pointus ou de solutions en aérosols pour éliminer les excès de glace ; • Évitez que l'eau ou les détergents n'entrent en contact avec les parties électriques et avec le système d'éclairage. • Au terme du nettoyage, séchez soigneusement les parties que vous avez lavées. 67
N'utilisez pas d'appareils électriques (comme un sèchecheveux, etc.) ni un spray dégivrant qui risquent de déformer les pièces en plastique.

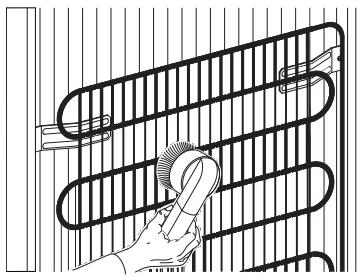

Pour améliorer l'économie d'énergie et l'efficacité de l'appareil, nettoyez périodiquement le condensateur situé à l'arrière. Pour ce faire, utilisez un balai, un aspirateur ou un chiffon.

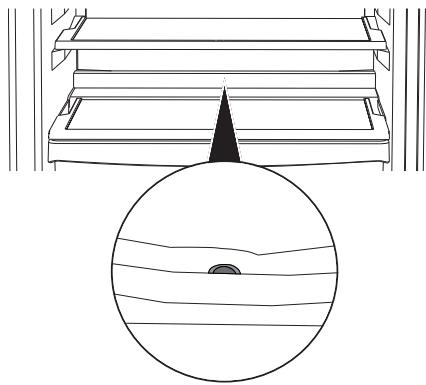

Le compartiment réfrigérateur est équipé d’un système de dégivrage automatique. Pendant le fonctionnement normal du compresseur, du givre se forme sur la paroi postérieure de l’appareil ; ce givre fond lorsque le condensateur n’est pas en service. Au cours de la période de repos du compresseur, le givre accumulé sur la paroi postérieure fond et l’eau s’écoule dans l’ouverture prévue sur le fond du compartiment. Elle s’écoule ensuite dans le bac situé sous le compresseur, d’où elle s’évapore. La formation de glace sur la paroi postérieure peut changer en fonction des conditions climatiques, de la fréquence d’ouverture de la porte, des températures de fonctionnement de l’appareil, de la quantité d’aliments frais (en particulier des fruits et légumes). 68
2 cm, il est recommandé de procéder au dégivrage. Quelques heures avant le dégivrage, procéder comme suit : 1. Réglez le thermostat sur la position 5 pour laisser refroidir ultérieurement les aliments congelés. 2. Tournez la manette sur 0. 3. Débranchez l’appareil du réseau électrique. Pendant le nettoyage, retirez les aliments congelés du congélateur et protégez-les contre la décongélation ; placez ensuite un récipient sous le conduit d’écoulement de l'eau de dégivrage. Une fois le dégivrage terminé, essuyez soigneusement le compartiment congélateur.

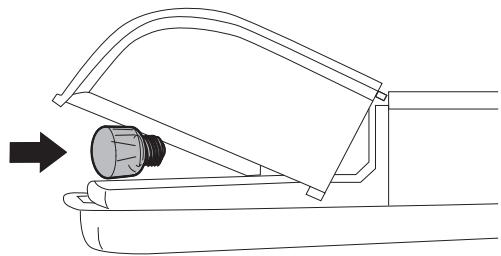

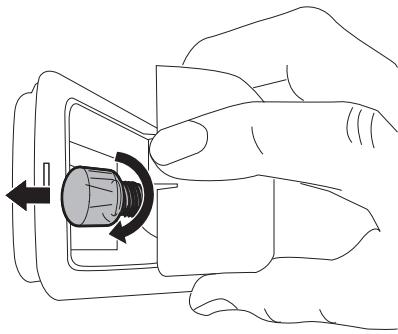

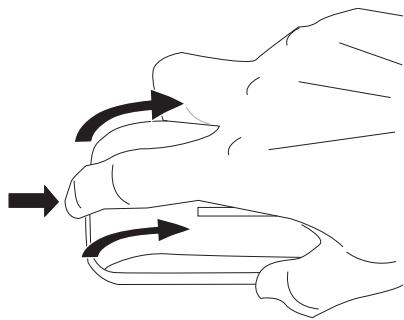

4.5 Remplacement de la lampe Tension électrique Danger d’électrocution
1. ouvrez le logement de la lampe à côté de la manette du thermostat, dans la partie droite du compartiment réfrigérateur de l’appareil.
• Contrôlez que l’appareil est branché et que l’interrupteur général est activé. Le compresseur démarre trop fréquemment ou fonctionne sans interruption : • La température externe est trop élevée. • Ouverture trop fréquente ou prolongée de la porte. • La porte ne se ferme pas hermétiquement. • Présence excessive d'aliments frais. • Vérifiez qu'il circule suffisamment d'air à proximité du capteur situé à droite du compartiment réfrigérateur. • Vérifiez que l'arrière du réfrigérateur est correctement aéré et que le condensateur n'est pas excessivement sale.
À l'intérieur du compartiment réfrigérateur se trouve une formation excessive de glace ou de condensation : • Ouverture trop fréquente ou prolongée de la porte. • Des aliments frais (fruits et légumes) ont été introduits à l'intérieur du compartiment réfrigérateur. • Aliments mal couverts ou conservés de façon non hermétique. • Les aliments ou les récipients sont au contact de la paroi postérieure. • Le joint de la porte est sale ou endommagé. Pour nettoyer le joint, utilisez de l'eau tiède, puis sécher. De l'eau se forme à l'intérieur du compartiment réfrigérateur : • L'ouverture ou le canal d'écoulement sont obstrués. Refroidissement insuffisant du compartiment réfrigérateur : • Le thermostat de réglage est placé sur une température trop élevée. • Ouverture trop fréquente ou prolongée de la porte. • La porte ne se ferme pas hermétiquement. • La température externe est trop élevée. Température à l'intérieur du compartiment réfrigérateur trop froide - congélation des aliments : • Le thermostat de réglage est placé sur une température trop basse. • Aliments non couverts avec des sachets et des récipients spécifiques. • Fruits et légumes peuvent être excessivement mouillés. • Aliments posés contre la paroi postérieure du compartiment réfrigérateur.
• Ouverture trop fréquente ou prolongée de la porte. • La porte ne se ferme pas hermétiquement. • Le joint de la porte est sale ou endommagé. Procédez à son nettoyage ou à son remplacement. • L'aliment à congeler contient trop de sucre. À l'intérieur du compartiment congélateur se trouve une formation excessive de glace : • Le thermostat de réglage est placé sur une température trop basse. • La température externe est trop élevée. • Ouverture trop fréquente ou prolongée de la porte. • La porte ne se ferme pas hermétiquement. • Le joint de la porte est sale ou endommagé. Procédez à son nettoyage ou à son remplacement. • Des aliments chauds ont été introduits à l'intérieur du compartiment congélateur. Difficulté d'ouverture de la porte immédiatement après sa fermeture : • si l’on essaie de rouvrir une porte immédiatement après sa fermeture (en particulier, celle du congélateur), il faut exercer une force plus importante. Ce phénomène est dû à la dépression créée par le refroidissement de l’air chaud qui a pénétré dans le compartiment. La porte est désalignée : • Vérifiez le nivellement correct de l'appareil. • Intervenez sur les pieds pour améliorer le nivellement.
électrique avec les mains mouillées. Informations générales • Vérifiez que les caractéristiques du réseau électrique sont adaptées aux données indiquées sur la plaque. La plaque d’identification, avec les données techniques, le numéro de série et le marquage, est placée dans une position bien visible sur l’appareil. N’enlevez jamais la plaque. • Ne pliez ou ne tordez pas le câble d'alimentation, et n'utilisez pas le câble s'il est endommagé. • Vérifiez que la fiche et la prise sont du même type. • Évitez d’utiliser des réducteurs, des adaptateurs ou des shunts car ils pourraient provoquer des surchauffes et des brûlures. • La prise devra être accessible après l’installation de l’appareil. • Avant de mettre l’appareil sous tension pour la première fois, laissez-le au moins deux heures en position verticale.
• N’utilisez pas la porte ouverte comme levier pour positionner l’appareil. • N’exercez pas de pressions excessives sur la porte ouverte. • L’appareil ne doit pas être exposé aux rayons du soleil. • L’appareil ne doit pas être positionné à proximité de sources de chaleur. Si cela est impossible, utilisez un panneau isolant adéquat. • Ne positionnez pas l’appareil à l’extérieur.
• Maintenez une distance de sécurité d'au moins 15 cm du meuble suspendu sous lequel il est installé. • Assurez-vous que l’appareil est positionné dans un espace suffisamment grand pour pouvoir ouvrir la porte et extraire éventuellement les clayettes et les tiroirs.

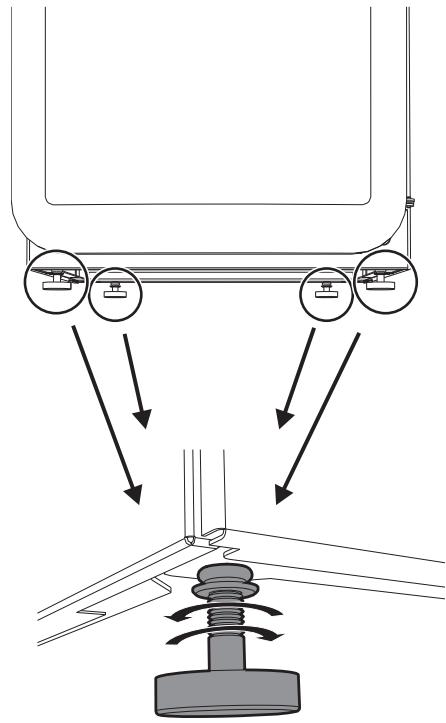

Positionnez l’appareil sur un fond stable et à niveau. Il est toutefois recommandé de faire très attention durant le déplacement afin d’éviter d’endommager le sol (par exemple, si le réfrigérateur est posé sur du parquet ou du linoléum). Pour compenser les irrégularités du sol, l'appareil est doté de quatre pieds réglables à l'avant. Agissez sur les pieds pour niveler l'appareil horizontalement.
Risque de dommages à l’appareil • N'exercez aucune force sur le joint, ne le déchirez pas et ne le détachez pas de la porte.
