Intitulé	Description
Type de produit	Talkie-walkie
Caractéristiques techniques principales	Fréquence : 446.00625 - 446.09375 MHz, 8 canaux, 38 codes CTCSS
Alimentation électrique	Fonctionne avec 4 piles AA ou batterie rechargeable
Dimensions approximatives	12 x 5 x 3 cm
Poids	Environ 150 g sans piles
Compatibilités	Compatible avec d'autres talkies-walkies PMR446
Type de batterie	Piles AA ou batterie NiMH rechargeable
Tension	6 V (avec 4 piles AA)
Puissance	0.5 W
Fonctions principales	Communication à distance, fonction de scan, verrouillage du clavier
Entretien et nettoyage	Nettoyer avec un chiffon doux, ne pas immerger dans l'eau
Pièces détachées et réparabilité	Disponibilité limitée des pièces, consulter le service après-vente
Sécurité	Utiliser uniquement dans les zones autorisées, respecter les réglementations locales
Informations générales utiles	Portée maximale de 5 km en terrain dégagé, conditions d'utilisation affectent la portée

FOIRE AUX QUESTIONS - TWINTALKER 1302 TOPCOM

Comment charger le TOPCOM TWINTALKER 1302 ?

Pour charger le TWINTALKER 1302, connectez le chargeur fourni à une prise secteur et branchez l'autre extrémité dans la station de charge. Assurez-vous que l'appareil est correctement positionné sur la station.

Pourquoi je n'arrive pas à établir une connexion avec un autre TWINTALKER 1302 ?

Vérifiez que les deux appareils sont réglés sur la même fréquence et que la fonction de verrouillage des touches n'est pas activée. Assurez-vous également que les appareils sont à portée l'un de l'autre.

Comment régler le volume du TOPCOM TWINTALKER 1302 ?

Le volume peut être ajusté à l'aide du bouton de volume situé sur le côté de l'appareil. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter le volume et dans le sens inverse pour le diminuer.

Que faire si le son est faible ou inaudible ?

Assurez-vous que le volume est réglé à un niveau adéquat. Vérifiez également que les haut-parleurs ne sont pas obstrués et que l'appareil n'est pas en mode silencieux.

Comment réinitialiser le TOPCOM TWINTALKER 1302 ?

Pour réinitialiser l'appareil, éteignez-le, puis maintenez enfoncé le bouton d'alimentation pendant environ 10 secondes. Cela restaurera les paramètres d'usine.

Le TWINTALKER 1302 fonctionne-t-il avec des piles rechargeables ?

Oui, le TWINTALKER 1302 peut fonctionner avec des piles rechargeables. Assurez-vous d'utiliser des piles compatibles et rechargeables pour éviter d'endommager l'appareil.

Pourquoi le voyant de charge ne s'allume-t-il pas ?

Vérifiez que le chargeur est correctement branché à la prise secteur et que l'appareil est correctement positionné sur la station de charge. Si le problème persiste, essayez un autre chargeur.

Comment savoir si la batterie est faible ?

L'appareil émettra un signal sonore et le voyant d'indicateur de batterie clignotera lorsque la batterie est faible. Il est conseillé de recharger l'appareil dès que vous remarquez cela.

Est-ce que le TOPCOM TWINTALKER 1302 est étanche ?

Non, le TWINTALKER 1302 n'est pas étanche. Il est important de le protéger de l'eau et de l'humidité pour éviter d'endommager l'appareil.

Comment changer la fréquence sur le TOPCOM TWINTALKER 1302 ?

Pour changer la fréquence, appuyez sur le bouton de sélection de canal jusqu'à ce que le canal souhaité soit sélectionné. Consultez le manuel pour les canaux disponibles.

MODE D'EMPLOI TWINTALKER 1302 TOPCOM

Les possibilités décrites dans ce manuel sont publiées sous réserve de modifications.

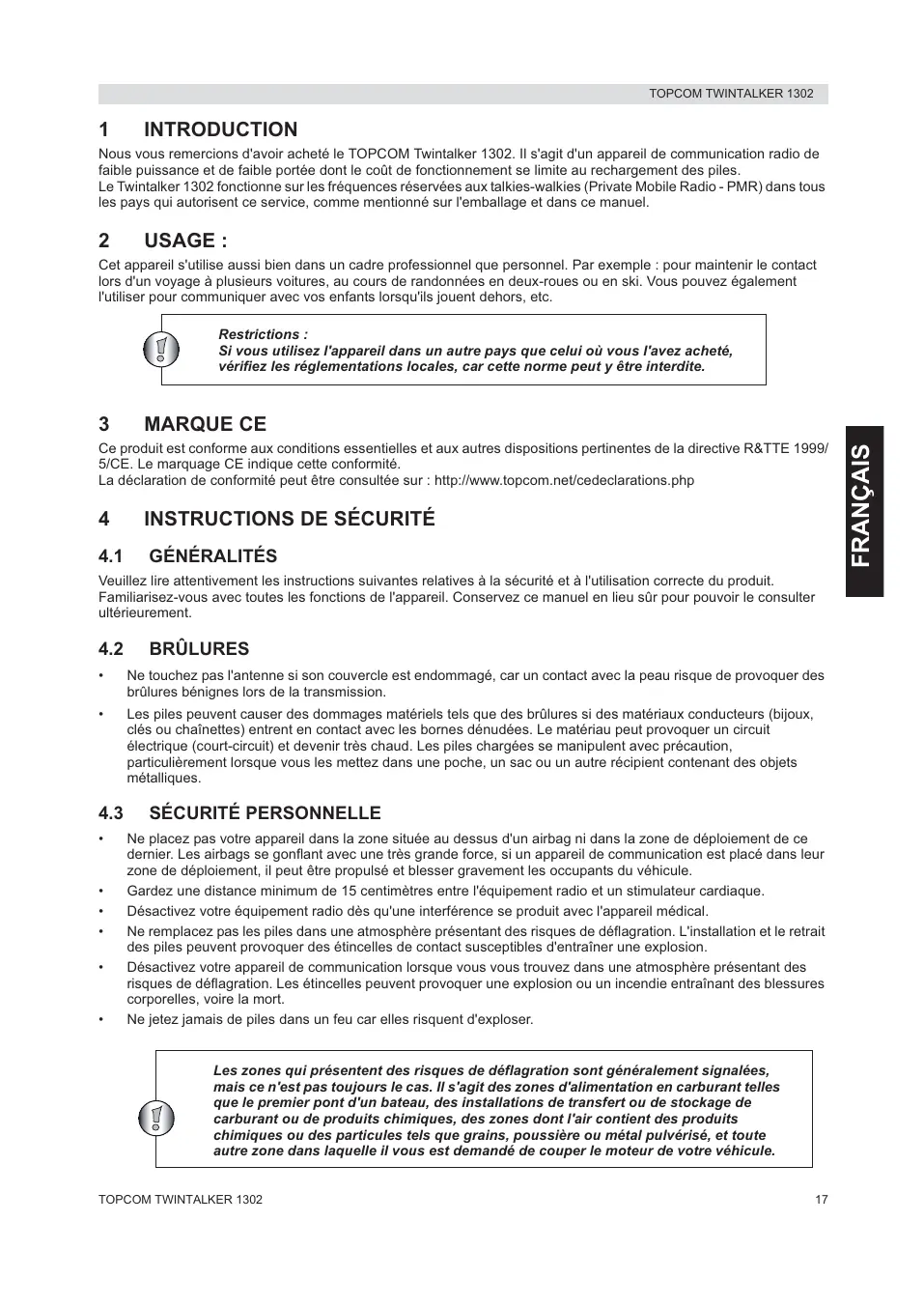

Nous vous remercions d'avoir acheté le TOPCOM Twintalker 1302. Il s'agit d'un appareil de communication radio de faible puissance et de faible portée dont le coût de fonctionnement se limite au rechargement des piles. Le Twintalker 1302 fonctionne sur les fréquences réservées aux talkies-walkies (Private Mobile Radio - PMR) dans tous les pays qui autorisent ce service, comme mentionné sur l'emballage et dans ce manuel.

USAGE : Cet appareil s'utilise aussi bien dans un cadre professionnel que personnel. Par exemple : pour maintenir le contact lors d'un voyage à plusieurs voitures, au cours de randonnées en deux-roues ou en ski. Vous pouvez également l'utiliser pour communiquer avec vos enfants lorsqu'ils jouent dehors, etc. Restrictions : Si vous utilisez l'appareil dans un autre pays que celui où vous l'avez acheté, vérifiez les réglementations locales, car cette norme peut y être interdite. MARQUE CE Ce produit est conforme aux conditions essentielles et aux autres dispositions pertinentes de la directive R&TTE 1999/ 5/CE. Le marquage CE indique cette conformité. La déclaration de conformité peut être consultée sur : http://www.topcom.net/cedeclarations.php

Veuillez lire attentivement les instructions suivantes relatives à la sécurité et à l'utilisation correcte du produit. Familiarisez-vous avec toutes les fonctions de l'appareil. Conservez ce manuel en lieu sûr pour pouvoir le consulter ultérieurement.

Ne touchez pas l'antenne si son couvercle est endommagé, car un contact avec la peau risque de provoquer des brûlures bénignes lors de la transmission.

Les piles peuvent causer des dommages matériels tels que des brûlures si des matériaux conducteurs (bijoux, clés ou chaînettes) entrent en contact avec les bornes dénudées. Le matériau peut provoquer un circuit électrique (court-circuit) et devenir très chaud. Les piles chargées se manipulent avec précaution, particulièrement lorsque vous les mettez dans une poche, un sac ou un autre récipient contenant des objets métalliques.

SÉCURITÉ PERSONNELLE

Ne placez pas votre appareil dans la zone située au dessus d'un airbag ni dans la zone de déploiement de ce dernier. Les airbags se gonflant avec une très grande force, si un appareil de communication est placé dans leur zone de déploiement, il peut être propulsé et blesser gravement les occupants du véhicule. Gardez une distance minimum de 15 centimètres entre l'équipement radio et un stimulateur cardiaque. Désactivez votre équipement radio dès qu'une interférence se produit avec l'appareil médical. Ne remplacez pas les piles dans une atmosphère présentant des risques de déflagration. L'installation et le retrait des piles peuvent provoquer des étincelles de contact susceptibles d'entraîner une explosion. Désactivez votre appareil de communication lorsque vous vous trouvez dans une atmosphère présentant des risques de déflagration. Les étincelles peuvent provoquer une explosion ou un incendie entraînant des blessures corporelles, voire la mort. Ne jetez jamais de piles dans un feu car elles risquent d'exploser. Les zones qui présentent des risques de déflagration sont généralement signalées, mais ce n'est pas toujours le cas. Il s'agit des zones d'alimentation en carburant telles que le premier pont d'un bateau, des installations de transfert ou de stockage de carburant ou de produits chimiques, des zones dont l'air contient des produits chimiques ou des particules tels que grains, poussière ou métal pulvérisé, et toute autre zone dans laquelle il vous est demandé de couper le moteur de votre véhicule. TOPCOM TWINTALKER 1302

TOPCOM TWINTALKER 1302

RISQUES D'EMPOISONNEMENT Tenez les piles hors de portée des enfants.

MENTION LÉGALE

Dans certains pays, il vous est interdit d'utiliser un talkie-walkie au volant d'un véhicule. Dans ce cas, arrêtez-vous avant d'utiliser l'appareil.

À bord d'un avion, désactivez votre appareil dès que le personnel vous le demande. L'utilisation de l'appareil doit se faire conformément aux réglementations de la compagnie aérienne ou aux instructions de l'équipage.

Désactivez votre appareil dans tous les lieux où des affiches interdisent son utilisation. Les hôpitaux et les établissements de soins peuvent utiliser des équipements sensibles à l'énergie radioélectrique extérieure.

Le remplacement ou la modification de l'antenne peut affecter les caractéristiques radio du talkie-walkie et enfreindre les réglementations CE. Les antennes non autorisées peuvent également endommager l'équipement radio.

Ne touchez pas l'antenne lors de la transmission, car cela peut avoir une incidence sur la portée.

Retirez la batterie lorsque vous n'utilisez pas l'appareil pendant un long moment.

NETTOYAGE ET ENTRETIEN

Pour nettoyer l'appareil, utilisez un chiffon doux humidifié avec de l'eau. N'utilisez ni produit nettoyant, ni solvant. Ils risqueraient, en effet, d'endommager le boîtier, de pénétrer à l'intérieur de l'appareil et de provoquer des dommages irréversibles.

Pour nettoyer le contact des piles, utilisez un tissu sec non pelucheux.

Si l'appareil entre en contact avec de l'eau, désactivez-le immédiatement et retirez les piles. Séchez le compartiment à piles à l'aide d'un chiffon doux pour réduire tout risque d'endommagement. Laissez le couvercle du compartiment ouvert toute la nuit ou jusqu'à ce qu'il soit totalement sec. N'utilisez l'appareil que lorsqu'il est entièrement sec.

MISE AU REBUT DE L'APPAREIL (ENVIRONNEMENT) Au terme du cycle de vie de ce produit, ne le jetez pas avec les déchets ménagers ordinaires mais déposez-le dans un point de collecte pour le recyclage des équipements électriques et électroniques. Le symbole indiqué sur ce produit, sur le mode d'emploi et/ou sur la boîte est là pour vous le rappeler. Certains matériaux qui composent le produit peuvent être réutilisés s'ils sont déposés dans un point de recyclage. En réutilisant certaines pièces ou matières premières de produits usagés, vous contribuez fortement à la protection de l'environnement. Pour toute information supplémentaire sur les points de collecte dans votre région, contactez les autorités locales.

Pour que des talkies-walkies puissent communiquer entre eux, ils doivent utiliser le même canal et la portée de réception doit être respectée (maximum de 5 km en terrain dégagé). Ces appareils utilisant des bandes de fréquences libres (canaux), tous les appareils en fonctionnement partagent ces canaux (8 au total). La confidentialité n'est donc pas assurée. Toute personne qui dispose d'un talkie-walkie utilisant votre canal est susceptible d'écouter votre conversation. Pour communiquer (transmettre un signal vocal), appuyez sur la touche PTT (Parole). L'appareil passe alors en mode de transmission et vous pouvez parler dans le micro. Les personnes qui utilisent d'autres talkies-walkies couverts par la portée, utilisant le même canal et se trouvant en mode veille (pas en cours de transmission) entendent votre message. Pour que vous puissiez répondre au message, vous devez attendre que votre interlocuteur arrête de transmettre. À la fin de chaque transmission, l'appareil émet un bip. Pour répondre, il vous suffit d'appuyer sur la touche PTT et de parler dans le micro. Si plusieurs utilisateurs appuient simultanément sur la touche PTT , c'est le signal le plus puissant qui est détecté par le récepteur et les autres signaux sont supprimés. C'est pourquoi vous ne devez transmettre de signal (touche PTT ) que lorsque le canal est libre.

TOPCOM TWINTALKER 1302 TOPCOM TWINTALKER 1302

8.1 MANIPULATION DU CLIP DE CEINTURE

1.Pour retirer le clip de l'appareil, poussez le clip de ceinture (2) vers l'antenne tout en tirant sur l'agrafe du clip (1). 2.Lorsque vous réinstallez le clip de ceinture, un clic indique qu'il est correctement verrouillé. 1.Retirez le clip de ceinture (§ 8.1). 2.Poussez l'onglet (3) sur le couvercle du compartiment à piles et retirez le couvercle de l'antenne en le faisant glisser. (4) 3.Installez 3 piles AAA (1,5 V) alcalines ou rechargeables en respectant la polarité illustrée. 4.Réinstallez le couvercle du compartiment à piles et le clip de ceinture (§ 8.1). ANTENNE Écran LCD Connecteur HAUT-PARLEUR/MICRO/CHARGEUR Touche VERROUILLAGE

5. Touche MONITEUR

6. Touche APPEL

- Permet de transmettre une tonalité d'appel

7. HAUT-PARLEUR

8. MICRO

9. Touche de défilement vers le bas

- Permet de diminuer le volume du haut-parleur - Permet de sélectionner l'option de menu précédente

10. Touche MENU

- Permet d'entrer dans le menu.

11. Touche PAROLE PTT

- Appuyez dessus pour parler et relâchez-la pour écouter - Permet de confirmer un réglage du menu

12. Touche de défilement vers le haut

- Permet d'augmenter le volume du haut-parleur - Permet de sélectionner l'option de menu suivante

13. Touche d'activation/désactivation

TOPCOM TWINTALKER 1302

TOPCOM TWINTALKER 1302

Numéro de canal Volume du haut-parleur Icône RX - apparaît lors de la réception d'un signal Icône TX - apparaît lors de la transmission d'un signal Icône de verrouillage - apparaît lorsque le clavier est verrouillé Indicateur du niveau de charge de la batterie Icône de balayage - apparaît lorsque le mode balayage est activé Le NIVEAU DE CHARGE DE LA BATTERIE est représenté par le nombre de barres que contient l'icône de BATTERIE de l'écran LCD. Batterie pleine Batterie chargée aux 2/3 Batterie chargée au 1/3 Batterie vide TX RX Lorsque le NIVEAU DE CHARGE DE LA BATTERIE est faible, l'icône de BATTERIE clignote pour signaler qu'il faut procéder au remplacement ou au rechargement. Jetez les piles dans un site désigné pour la mise au rebut et non avec les déchets ménagers. Évitez de court-circuiter les piles et ne les jetez pas au feu. Retirez-les lorsque vous n'utilisez pas l'appareil pendant une durée prolongée.

Le talkie-walkie peut être utilisé avec 3 piles AAA NiMh alcalines ou rechargeables. Utilisez uniquement l'adaptateur CA/CC avec des piles AAA rechargeables. N'essayez pas de charger l'appareil si vous avez installé des piles alcalines courantes de type AAA. Lorsque vous utilisez des piles rechargeables, vous pouvez utiliser l'adaptateur supplémentaire pour le chargement.

• Insérez 3 piles AAA rechargeables .
• Branchez la petite fiche de l'adaptateur 7,5 V CC / 200 mA dans la prise HP/MIC/CHG et l'autre extrémité dans la prise électrique.
• Assurez-vous que l'appareil est éteint afin de charger correctement les piles. Aucun témoin n'est allumé pendant le chargement en mode désactivé. REMARQUE : la durée de chargement total des piles se situe entre 7 et 10 heures.

Pour activer l'appareil, appuyez sur la touche LCD affichera le canal actuel.

Pour désactiver l'appareil, appuyez à nouveau sur la touche "bip" et l'écran LCD s'éteindra.

et maintenez-la enfoncée. L'appareil émettra un "bip" et l'écran et maintenez-la enfoncée. L'appareil émettra un TOPCOM TWINTALKER 1302 TOPCOM TWINTALKER 1302

13.2 RÉGLAGE DU VOLUME DU HAUT-PARLEUR

Pour régler le volume du haut-parleur, utilisez les touches l'écran LCD.

. Le niveau du volume s'affiche sur TX RX

13.3 RÉCEPTION D'UN SIGNAL

Lorsque l'appareil est activé et qu'il n'est pas en mode de transmission, il est en permanence en mode de RÉCEPTION. Lorsque vous recevez un signal sur le canal actuel, l'icône RX apparaît.

Pour que d'autres personnes reçoivent votre transmission, elles doivent utiliser le même canal. TX RX FRANÇAIS

13.4 TRANSMISSION D'UN SIGNAL

• Appuyez sur la touche PTT et maintenez-la enfoncée pour TRANSMETTRE.

• Tenez l'appareil à la verticale, placez le microphone à 10 cm de votre bouche et parlez.
• Relâchez la touche PTT lorsque vous avez terminé de transmettre. TX RX

13.5 CHANGEMENT DE CANAL

Le talkie-walkie dispose de 8 canaux. Pour changer de canal :

• Appuyez une fois sur

. Le numéro du canal actuel clignote sur l'écran LCD. pour changer de canal.

• Appuyez sur PTT pour confirmer la sélection de canal et retourner en mode NORMAL. TX RX REMARQUE : les personnes qui utilisent leurs talkies-walkies via le même canal peuvent recevoir et écouter la conversation.

13.6 MONITORING

La fonction MONITORING permet de détecter les signaux faibles du canal actuel.

Appuyez sur la touche

Appuyez sur la touche et maintenez-la enfoncée. Au bout de 5 secondes, vous pouvez relâcher la touche. Vous surveillez à présent en permanence le canal, jusqu'à ce que vous appuyiez à nouveau sur la touche

pour le monitoring normal.

13.7 BALAYAGE DES CANAUX

Le BALAYAGE DES CANAUX recherche les signaux actifs dans une boucle sans fin sur les canaux 1 à 8.

• Appuyez sur la touche

TX RX et maintenez-la enfoncée pendant 2 secondes.

• Relâchez les touches. Le canal à l'écran change à mesure que le balayage des canaux avance.
• Lorsqu'un signal actif (l'un des 8 canaux) est détecté, le BALAYAGE DES CANAUX cesse et vous entendez le signal.
• Lorsqu'un signal actif (l'un des 8 canaux) est détecté, appuyez sur canal actuel et pour continuer à rechercher un autre canal actif.
• Appuyez sur PTT pour communiquer via le canal du signal actif ou sur balayage des canaux. TOPCOM TWINTALKER 1302 ou sur pour ignorer le pour désactiver le

TOPCOM TWINTALKER 1302

VERROUILLAGE DES TOUCHES

• Appuyez sur la touche et maintenez-la enfoncée pendant 2 secondes pour activer le mode de VERROUILLAGE DES TOUCHES. L'icône de VERROUILLAGE DES TOUCHES apparaît sur l'écran LCD.

• Appuyez à nouveau sur la touche DES TOUCHES. et maintenez-la enfoncée pour désactiver le VERROUILLAGE

13.9 TONALITÉS D'APPEL

Une tonalité d'appel signale aux autres personnes que vous voulez parler.

Réglage de la tonalité d'appel Il est possible de sélectionner 5 tonalités différentes.

TX RX . CA s'affiche.

• Appuyez sur pour sélectionner une autre tonalité d'appel ou sélectionnez OFF pour désactiver les tonalités d'appel.
• Appuyez sur PTT pour confirmer votre sélection et retourner en mode veille.

Envoi d'une tonalité d'appel Appuyez brièvement sur . La tonalité d'appel est transmise pendant 3 secondes sur le canal sélectionné.

13.10 ACTIVATION/DÉSACTIVATION DE LA TONALITÉ DES TOUCHES

Lorsque vous appuyez sur une touche, l'appareil émet un bip court. Pour régler la tonalité des touches :

• Appuyez sur TX RX . "to" s'affiche. pour activer (ON) ou sur pour désactiver la tonalité des touches (OFF).

• Appuyez sur PTT pour confirmer votre sélection et retourner en mode veille.

13.11 ACTIVATION/DÉSACTIVATION DU ROGER BEEP

Lorsque vous avez relâché la touche PTT , l'appareil envoie un Roger Beep pour confirmer que vous avez cessé de parler. Pour activer le Roger Beep :

• Appuyez sur TX RX . "ro" s'affiche. pour activer (ON) ou sur pour désactiver le Roger Beep (OFF).

• Appuyez sur PTT pour confirmer votre sélection et retourner en mode veille.

13.12 CONNEXION DU CASQUE

Vous pouvez utiliser le Twintalker 1302 avec un micro et un haut-parleur externes. Le connecteur se trouve sous le capot protecteur en caoutchouc situé sur la partie supérieure de l'appareil. Pour fixer le micro-casque externe ou l'oreillette, soulevez le rabat en caoutchouc situé sur la partie supérieure de l'appareil pour découvrir le connecteur. Insérez la fiche appropriée dans le connecteur.

TOPCOM TWINTALKER 1302 TOPCOM TWINTALKER 1302

CARACTÉRISTIQUES TECHNIQUES

Canaux Fréquence Portée Piles du talkie-walkie Puissance de transmission Type de modulation Espacement entre canaux

446.00625 MHz - 446.09375 MHz Jusqu'à 5 km (en terrain dégagé) 3 piles alcalines AAA ou NiMh rechargeables =< 500 mW ERP FM - F3E 12,5 Khz FRANÇAIS

15.1 PÉRIODE DE GARANTIE

Les appareils de Topcom jouissent d'une période de garantie de 24 mois. La période de garantie prend effet le jour de l'achat du nouvel appareil. Les accessoires et les défauts qui ont un effet négligeable sur le fonctionnement ou la valeur de l'appareil ne sont pas couverts. La garantie doit être prouvée par la présentation d'une copie du ticket original d'achat sur lequel sont mentionnés la date de l'achat et le modèle de l'appareil.

15.2 EXCLUSIONS DE GARANTIE

Les dommages et les pannes causés par un mauvais traitement ou une utilisation incorrecte et les dommages qui résultent de l'utilisation de pièces et d'accessoires non originaux ne sont pas couverts par la garantie. La garantie ne couvre pas les dommages causés par des éléments extérieurs tels que la foudre, l'eau et le feu ni les dommages provoqués par le transport. Aucune garantie ne peut être invoquée si le numéro de série sur l'appareil a été modifié, enlevé ou rendu illisible. TOPCOM TWINTALKER 1302

TOPCOM TWINTALKER 1302
