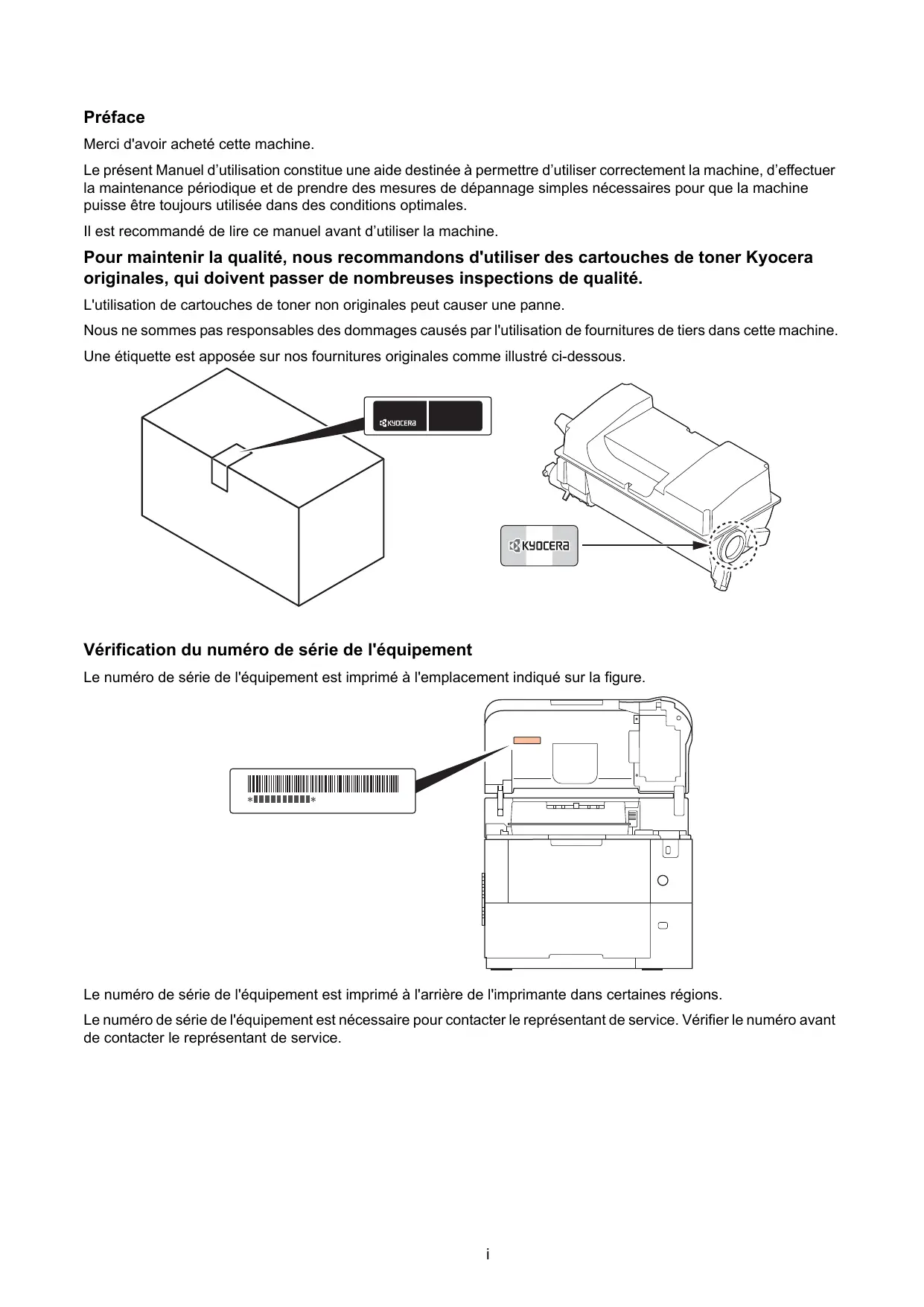

Il est recommandé de lire ce manuel avant d’utiliser la machine.
L'utilisation de cartouches de toner non originales peut causer une panne. Nous ne sommes pas responsables des dommages causés par l'utilisation de fournitures de tiers dans cette machine. Une étiquette est apposée sur nos fournitures originales comme illustré ci-dessous.
Le numéro de série de l'équipement est imprimé à l'emplacement indiqué sur la figure.
Le numéro de série de l'équipement est nécessaire pour contacter le représentant de service. Vérifier le numéro avant de contacter le représentant de service.
(ECOSYS P3045dn/ECOSYS P3050dn/ECOSYS P3055dn/ ECOSYS P3060dn) Guide navigateur Internet pour consulter et modifier les paramètres. Printer Driver User Guide
KYOCERA Net Viewer User Décrit comment surveiller le système d'impression réseau avec KYOCERA Guide Net Viewer. Card Authentication Kit (B) Décrit comment s'authentifier sur la machine à l'aide de la carte ID. Operation Guide Data Security Kit (E) AVERTISSEMENT : le non-respect de ces points ou le manque d'attention vis-à-vis de ceux-ci risque de provoquer des blessures graves, voire la mort. ATTENTION : le non-respect de ces points ou le manque d'attention vis-à-vis de ceux-ci risque de provoquer des blessures graves ou d'occasionner des dommages mécaniques.
Le symbole indique que la section concernée comprend des avertissements de sécurité. Ils attirent l'attention du lecteur sur des points spécifiques. ... [Avertissement d'ordre général] ... [Avertissement relatif à une température élevée] Le symbole indique que la section concernée contient des informations sur des opérations interdites. Il précède les informations spécifiques relatives à ces opérations interdites. ... [Avertissement relatif à une opération interdite] ... [Démontage interdit] Le symbole indique que la section concernée contient des informations sur des opérations qui doivent être exécutées. Il précède les informations spécifiques relatives à ces opérations requises. ... [Alerte relative à une action requise] ... [Retirer la fiche du cordon d'alimentation de la prise] ... [Toujours brancher la machine sur une prise raccordée à la terre] Contacter le technicien pour demander le remplacement du présent manuel d'utilisation si les avertissements en matière de sécurité sont illisibles ou si le manuel lui-même est manquant (prestation donnant lieu à facturation).

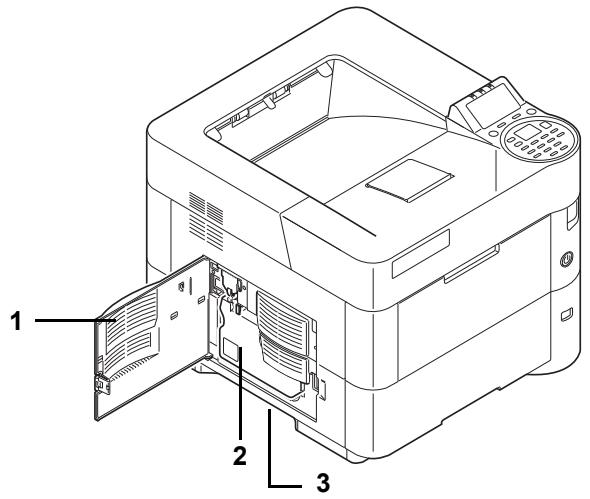

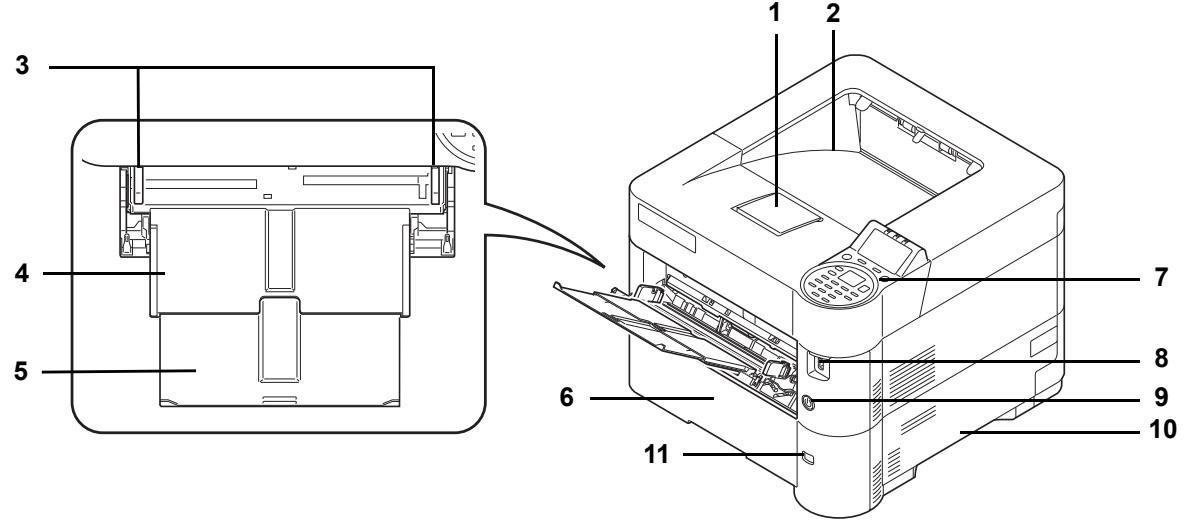

Éléments présents sur la face avant/droite de l'imprimante 1-2 Éléments présents sur la face avant/gauche de l'imprimante 1-2 Éléments internes 1-3 Éléments présents sur la face arrière de l'imprimante 1-4 Panneau de commande 1-5
Configuration du réseau sans fil 2-7 Configuration Wi-Fi Direct 2-13 Impression d'une page d’état 2-17 Installation du logiciel 2-18 Status Monitor 2-26 Impression de bannière 3-7 Aide du pilote d'imprimante 3-9 Modification des paramètres par défaut du pilote d'imprimante (Windows 8.1) 3-9 Fonctions d'impression 3-10
Réglage/Maint. (Sélection/paramètre Réglage/Entretien) 4-169 Fonction opt. (Paramètres de l'application en option) 4-173

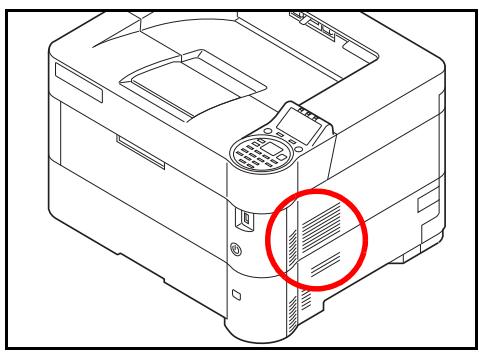

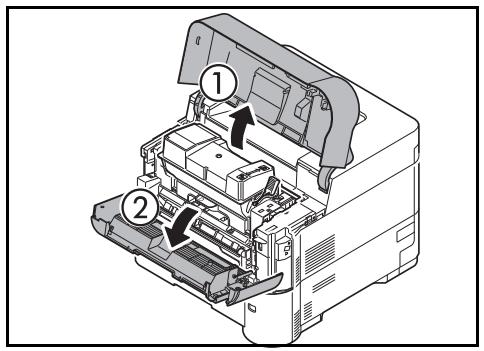

Boîte personnalisée 5-4 Boîte travaux 5-25 Nettoyage de l'imprimante 7-9 Inutilisation prolongée et déplacement de l'imprimante 7-11
LES LOGICIELS UTILISÉS AVEC CETTE IMPRIMANTE DOIVENT PRENDRE EN CHARGE LE MODE D'ÉMULATION DE CELLE-CI. L'imprimante est par défaut configurée pour émuler le format PCL.
Les informations de ce manuel peuvent être modifiées sans préavis. Des pages peuvent être ajoutées dans les versions ultérieures. Nous prions l'utilisateur de nous excuser pour toute imprécision technique ou erreur typographique figurant dans la présente version. Aucune responsabilité ne sera engagée en cas d'accidents survenant lors de l'application des procédures décrites dans ce manuel. De même, aucune responsabilité relative aux défauts éventuels du micrologiciel (logiciel contenu dans la mémoire morte) de l'imprimante ne sera engagée. Ce manuel, ainsi que tout document susceptible d'être soumis au droit d'auteur, vendu ou livré avec l'imprimante (ou fourni au moment de la vente), est protégé par les droits d'auteur. Tous les droits sont réservés. La copie ou la reproduction de ce manuel, dans sa totalité ou en partie, est protégée par les droits d'auteur et est interdite sans le consentement écrit préalable de Olivetti Document Solutions Inc. Toute copie de tout ou partie de ce manuel, ou tout sujet soumis à des droits d'auteur, doit contenir le même avis de droit d'auteur que le document copié.
• KPDL est une marque de Kyocera Corporation. • Microsoft, Windows, Windows XP, Windows Server 2003, Windows Vista, Windows Server 2008, Windows 7, Windows Server 2012, Windows 8, Windows 8.1, Windows 10 et Internet Explorer sont des marques déposées ou des marques de Microsoft Corporation aux États-Unis et/ou dans d'autres pays. • PCL est une marque déposée de Hewlett-Packard Company. • Adobe Acrobat, Adobe Reader et PostScript sont des marques de Adobe Systems Incorporated. • Ethernet est une marque déposée de Xerox Corporation. • Novell et NetWare sont des marques déposées de Novell, Inc. • IBM et IBM PC/AT sont des marques de International Business Machines Corporation. • AppleTalk, Bonjour, Macintosh et Mac OS sont des marques d'Apple Inc., enregistrées aux États-Unis et dans d'autres pays. • Toutes les polices européennes installées sur cette machine sont sous contrat de licence de Monotype Imaging Inc. • Helvetica, Palatino et Times sont des marques déposées de Linotype GmbH. • ITC Avant Garde Gothic, ITC Bookman, ITC ZapfChancery et ITC ZapfDingbats sont des marques déposées de International Typeface Corporation. • ThinPrint est une marque de Cortado AG en Allemagne et dans d'autres pays. • AirPrint et le logo AirPrint sont des marques déposées d'Apple Inc. • Les polices UFST™ MicroType® de Monotype Imaging Inc. sont installées sur cette machine. • Cette machine contient un logiciel dont les modules ont été mis au point par le Groupe Indépendant JPEG. • iPad, iPhone et iPod touch sont des marques d'Apple Inc., enregistrées aux États-Unis et dans d'autres pays.
Tous les autres noms de marques et de produits sont des marques ou des marques déposées appartenant à leurs propriétaires respectifs. Les symboles ™ et ® ne sont pas employés dans ce manuel d'utilisation.
GPL/LGPL Ce produit contient un logiciel GPL (http://www.gnu.org/licenses/gpl.html) et/ou LGPL (http://www.gnu.org/licenses/ lgpl.html) composant son micrologiciel. Vous pouvez obtenir le code source et vous êtes autorisés à le copier, le redistribuer et le modifier aux conditions de la licence GPL/LGPL. Pour plus d'informations, y compris sur la disponibilité du code source, visitez http://www.kyoceradocumentsolutions.com/gpl/.
Copyright © 1998-2006 OpenSSL Project. All rights reserved. L'appareil passe automatiquement en mode veille 1 minute après sa dernière utilisation. Il est possible d'allonger le délai d'inactivité à l'issue duquel la machine passe en mode de veille. Pour plus d'informations, reportez-vous à la section Tempor. veille (Délai de temporisation de la mise en veille). Il existe deux modes veille : Reprise rapide et Économie d'énergie. Le paramètre par défaut est le mode Économie d'énergie.
La reprise à partir du mode veille est plus rapide que lors de l'utilisation du mode Économie d'énergie. La machine reprend automatiquement le fonctionnement et l'impression lorsqu'un travail est détecté.
Pour préserver et utiliser de manière durable les ressources forestières, il est recommandé d'utiliser du papier recyclé et vierge certifié selon les initiatives de gérance environnementale ou disposant de labels écologiques reconnus, conformes à la norme EN 12281:2002*1 ou tout équivalent. Cette machine prend également en charge l'impression sur papier de 64 g/m². Ce papier contient moins de matériaux bruts et peut contribuer à une économie supplémentaire des ressources forestières. *1 : EN12281:2002 « Papier d'impression et de bureau - Spécifications pour papier pour photocopie pour procédés de reproduction par toner sec » Le revendeur et le technicien peuvent fournir des informations sur les types de papier recommandés.
Pour réduire la consommation de courant lorsqu'elle n'est pas utilisée, cette machine est dotée d'une fonction de gestion d'alimentation qui active automatiquement le mode d'économie d'énergie au bout d'un certain temps d'inutilisation. Bien que la machine mettent quelques instants à revenir en mode PRÊT lorsqu'elle sort du mode économie d'énergie, une réduction considérable de la consommation d'énergie est possible. Il est recommandé d'utiliser la machine avec le délai d'activation du mode économie d'énergie réglé sur le paramètre par défaut.
Der höchste Schalldruckpegel beträgt 70 dB (A) oder weniger gemäß EN ISO 7779.
Un tiers ayant des objectifs malveillants peut intentionnellement surveiller les ondes radio et obtenir un accès non autorisé au contenu de communication suivant. • Informations personnelles, y compris ID, mots de passe et numéros de carte de crédit • Contenu des messages électroniques
• Modification et retransmission des communications interceptées (falsification) • Transmission de virus informatiques et destruction des données et systèmes (destruction) Les cartes réseau sans fil et les points d'accès sans fil contiennent des mécanismes de sécurité intégrés pour faire face à ces problèmes et réduire la possibilité que ces problèmes se produisent en configurant les paramètres de sécurité des produits réseau sans fil lorsque le produit est utilisé. Il est recommandé aux clients de prendre leurs responsabilités et d'utiliser leur bon sens lors de la configuration des paramètres de sécurité et de s'assurer qu'ils comprennent totalement les problèmes pouvant se produire lorsque le produit est utilisé sans configurer les paramètres de sécurité.
• Les ondes radio transmises par ce produit peuvent affecter l'équipement médical. Lors de l'utilisation de ce produit dans un établissement médical ou à proximité d'instruments médicaux, utiliser ce produit selon les instructions et précautions fournies par l'administrateur de l'établissement ou celles qui sont fournies sur les instruments médicaux. • Les ondes radio transmises par ce produit peuvent affecter l'équipement de contrôle automatique, y compris les portes automatiques et les alarmes incendie. Lors de l'utilisation de ce produit à proximité d'équipement de contrôle automatique, utiliser ce produit selon les instructions et les précautions fournies sur l'équipement de contrôle automatique. • Si ce produit est utilisé dans des appareils qui sont directement liés au service, y compris les avions, trains, navires et automobiles ou si ce produit est utilisé dans des applications exigeant une fiabilité et sécurité élevées pour fonctionner et dans des appareils qui exigent de la précision, y compris ceux qui sont utilisé dans la prévention de catastrophes et la prévention criminelle, ainsi que ceux qui sont utilisés pour différents buts de sécurité, utiliser ce produit après avoir tenu compte de la conception de sécurité de l'ensemble du système, y compris l'adoption d'une conception de sécurité intégrée et d'une conception de redondance pour le maintien de la fiabilité et de la sécurité de l'ensemble du système. Ce produit n'est pas prévu pour être utilisé dans les applications qui exigent une fiabilité et sécurité élevées, y compris les instruments aérospatiaux, l'équipement des grands axes de communication, l'équipement de contrôle de centrale nucléaire et l'équipement médical, aussi la décision d'utiliser ou non ce produit dans ces applications doit être pondérée et déterminée de manière exhaustive.
Les conditions d'environnement d'utilisation sont les suivantes : • Température : 50 à 90,5 °F (10 à 32,5 °C) • Humidité : 15 à 80 % Des conditions d'environnement incorrectes risquent cependant d'affecter la qualité de l'image. Éviter les emplacements suivants lorsque vous sélectionnez un site d'accueil pour la machine. • Éviter la proximité d'une fenêtre ou l'exposition directe à la lumière du soleil. • Éviter les endroits soumis aux vibrations. • Éviter les endroits soumis à d'importantes fluctuations de température. • Éviter les endroits directement exposés à l'air chaud ou à l'air froid. • Éviter les endroits mal ventilés. Si le revêtement du sol n'est pas très résistant, il risque d'être endommagé par les roulettes lors d'un déplacement ultérieur de la machine. De petites quantités d'ozone sont libérées pendant les opérations d'impression, mais ces quantités ne représentent aucun risque pour l'être humain. Si toutefois la machine est utilisée pendant une période prolongée dans une pièce mal aérée ou en cas de tirage d'un très grand nombre de copies, l'odeur dégagée peut devenir incommodante. Dès lors, pour conserver un environnement de travail approprié aux travaux d'impression, nous recommandons d'aérer correctement la pièce.
Conserver les parties contenant du toner hors de portée des enfants. Si le toner s'écoule d'une partie contenant du toner, éviter l'inhalation, l'ingestion ainsi que le contact avec les yeux ou la peau. • En cas d'inhalation de toner, se rendre dans un endroit aéré et se gargariser avec de grandes quantités d'eau. En cas de toux, consulter un médecin. • En cas d'ingestion de toner, rincez-vous la bouche et buvez 1 ou 2 verres d'eau pour diluer le produit dans l'estomac. Si nécessaire, consulter un médecin. • En cas de contact du toner avec les yeux, rincer abondamment à l'eau courante. En cas d'inconfort persistant, consulter un médecin. • En cas de contact du toner avec la peau, laver avec du savon et de l'eau. Ne pas tenter de forcer l'ouverture ou de détruire les parties contenant du toner.

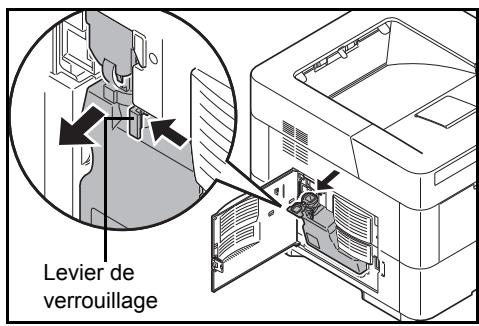

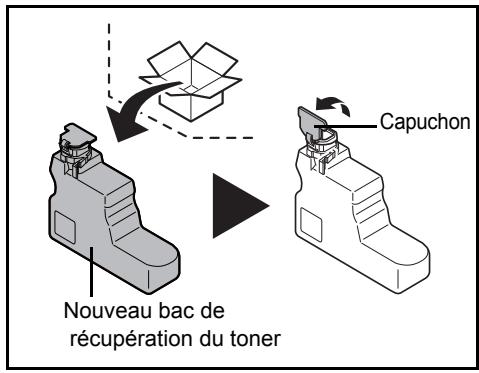

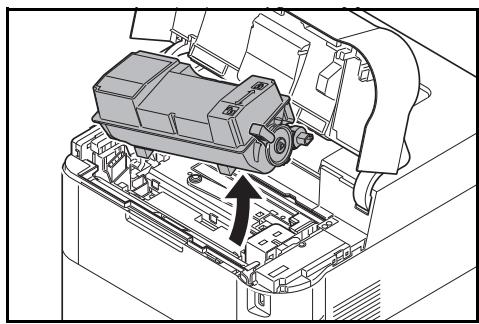

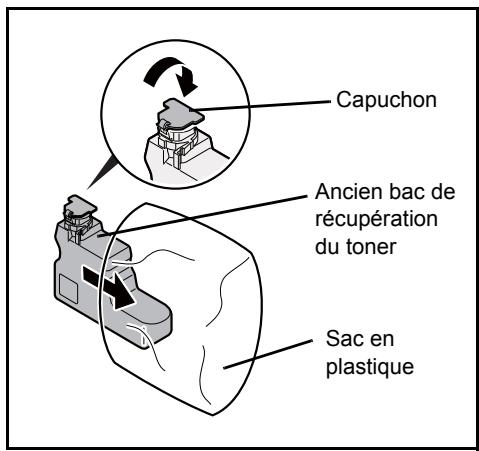

Renvoyer la cartouche de toner usagée et le bac de récupération de toner au concessionnaire ou au service après-vente. Les cartouches de toner et les bacs de récupération de toner seront recyclés ou détruits conformément aux réglementations locales. Ne pas stocker la machine dans un local exposé à la lumière directe du soleil. Stocker la machine dans un local ayant une température inférieure à 40 °C et ne risquant pas de subir des variations brutales de température ou d'humidité. Si la machine n’est pas utilisée pendant une période prolongée, protéger le papier de l’humidité en le retirant du magasin et du bac MF et en le plaçant dans son emballage d’origine.
Des informations relatives aux produits laser de CLASS 1 sont fournies sur l'étiquette signalétique.
Chapitre 2 - Préparation à l’utilisation Ce chapitre explique les préparations et les réglages nécessaires avant l'utilisation et la méthode de chargement du papier. Chapitre 3 - Impression Ce chapitre explique la méthode d'impression à partir d'un ordinateur. Chapitre 4 - Panneau de commande Ce chapitre explique comment configurer l'imprimante à partir du panneau de commande. Chapitre 5 - Boîte de document Ce chapitre explique la fonction de boîte de document. Chapitre 6 - Menu État Ce chapitre explique comment contrôler l'état du travail et l'historique des travaux et comment annuler les travaux en cours d'impression ou en attente d'impression. Chapitre 7 - Maintenance Ce chapitre explique comment remplacer la cartouche de toner et nettoyer l'imprimante. Chapitre 8 - Dépannage Ce chapitre explique comment gérer les messages d’erreurs, les incidents et les autres problèmes. Annexe Cette section explique la méthode de saisie des caractères et fournit une présentation des produits en option et des spécifications de l'imprimante.

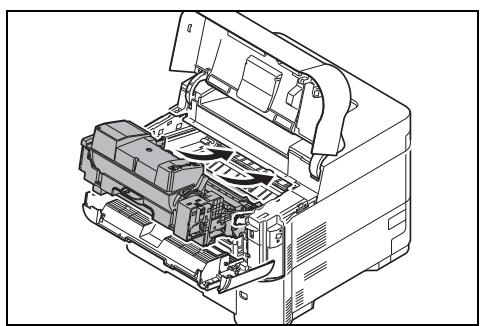

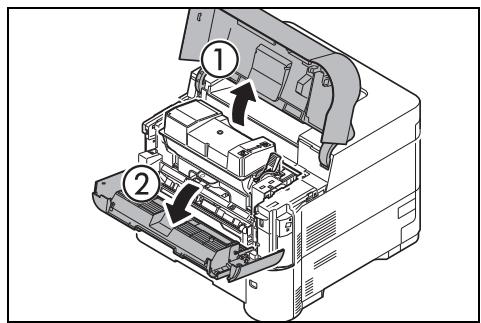

à l'intérieur de l'imprimante est chaude. Ne la touchez pas avec vos mains, vous risqueriez de vous brûler.
Éléments présents sur la face avant/gauche de l'imprimante 1-2 Éléments internes 1-3 Éléments présents sur la face arrière de l'imprimante 1-4 Panneau de commande 1-5
12 Molette de format de papier
Configuration du réseau sans fil 2-7 Configuration Wi-Fi Direct 2-13 Impression d'une page d’état 2-17 Installation du logiciel 2-18 Status Monitor 2-26 Le tableau ci-dessous indique les éléments nécessaires pour chaque paramètre. Configurer les paramètres réseau de l'imprimante en fonction de votre PC et de votre environnement réseau. Menu
De même, pour savoir comment utiliser le système de sélection de menu, se reporter à la section Utilisation du système de sélection de menus à la page 4-7.

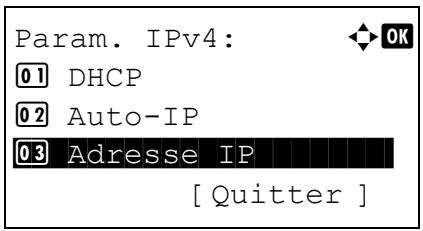

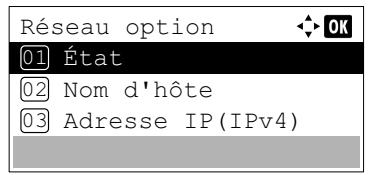

Désactivé pour entrer une adresse IP.

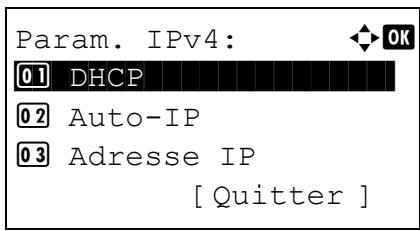

1 Remarque DHCP est actif lorsque Activé est sélectionné. Appuyer sur [Menu] pour quitter le menu de sélection de mode. Lorsque Désactivé est choisi, continuer avec la saisie de l'adresse IP.
Saisie du masque de sous-réseau Lorsque DHCP est réglé sur Désactivé, entrer le masque de sous-réseau manuellement.
/**0. La méthode de saisie est identique à celle de l'adresse IP.
4 Lorsque DHCP est réglé sur Désactivé, entrer la passerelle par défaut manuellement.
[Menu] pour quitter le menu de sélection de mode.

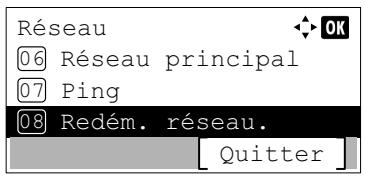

Pour plus d'informations, se reporter à la section Redém. réseau. (Redémarrage de la carte réseau) à la page 4-89.

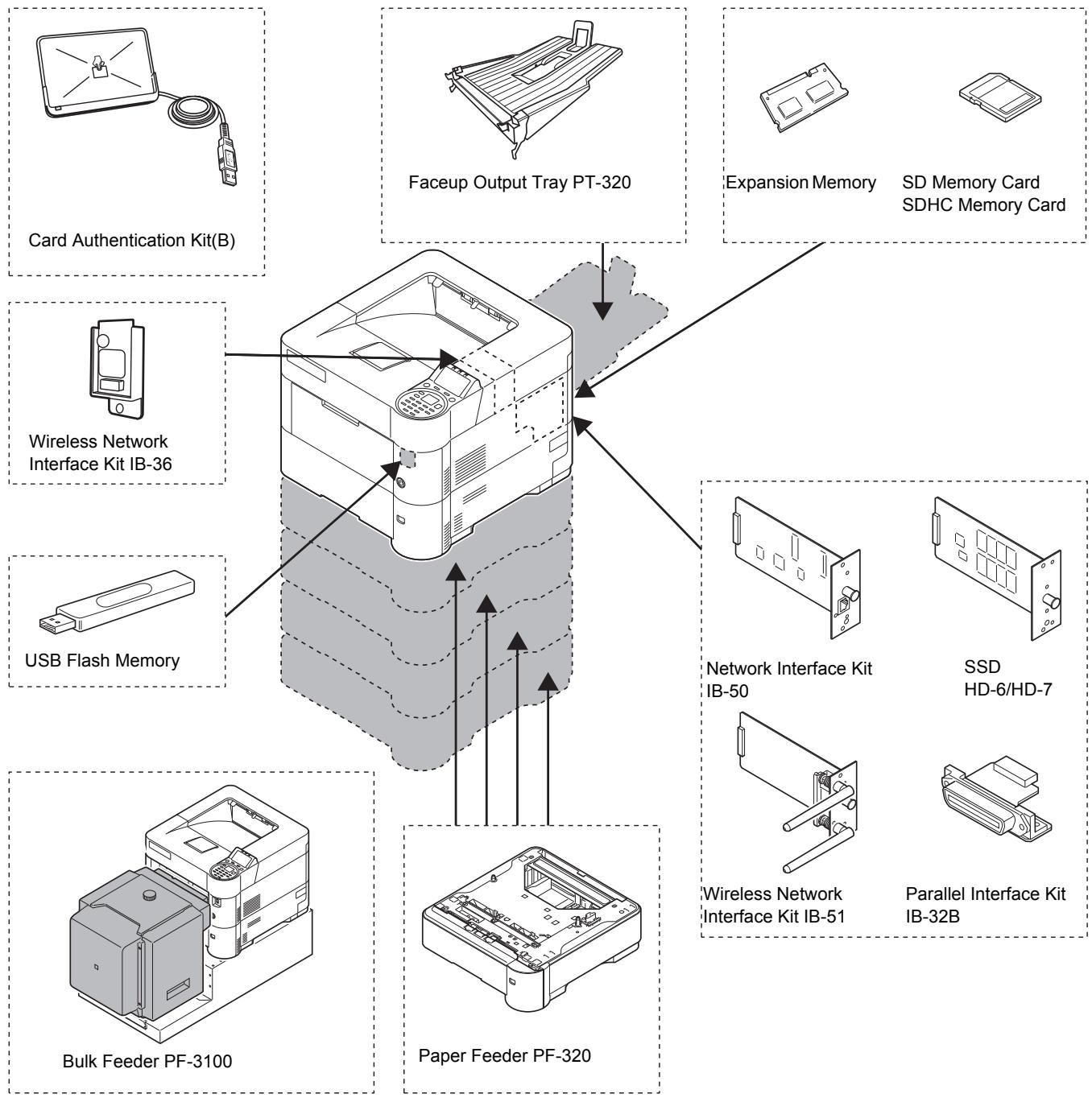

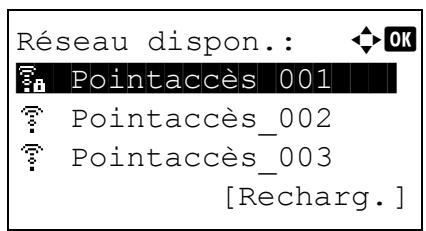

Lorsque le Kit d'interface réseau sans fil (IB-36 et IB-51) est installé sur la machine et les paramètres de connexion sont configurés, il est possible d'imprimer ou d'envoyer au sein d'un environnement réseau sans fil. Les méthodes de configuration sont les suivantes Méthode de configuration

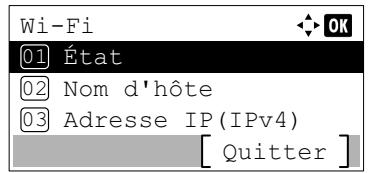

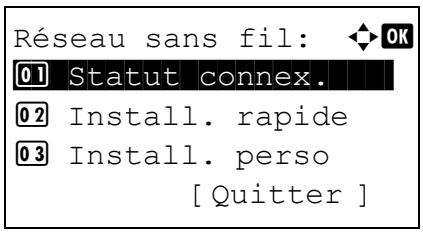

Utiliser Paramètres Wi-Fi ou Réseau sans fil pour configurer le réseau en détails à partir du menu système.
Il s'agit de l'outil inclus dans Product Library. Il est possible de configurer la connexion en fonction des instructions fournies par l'assistant.
Il s'agit de l'outil de configuration inclus sur le CD de IB-51. IB-51 Operation Guide connexion en utilisant Il peut être utilisé sur Windows et Mac OS. l'utilitaire de configuration de IB-51 Configuration des connexions sur la page web

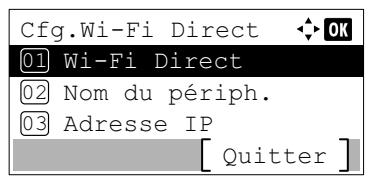

Pour utiliser Wi-Fi Direct, vérifier que Wi-Fi Direct est activé (Wi-Fi Direct est réglé sur Activé) et redémarrer le réseau à partir du panneau de commande avant de connecter l'ordinateur à cette machine avec Wi-Fi Direct. Pour utiliser un câble LAN directement branché à la machine, l'adresse Auto-IP (Liaison locale) sera attribuée à la machine et à l'ordinateur. Cette machine applique Auto-IP comme paramètres par défaut. Configurer les paramètres sur le panneau de commande si l'ordinateur prend en charge WPS. • Paramètres Wi-Fi (paramètres Wi-Fi)...4-70 • Réseau sans fil (Paramètres du réseau sans fil)...4-91
Si l'écran d'exécution automatique s'affiche, cliquer sur Exécuter setup.exe. Si la fenêtre de gestion de compte utilisateur s'affiche, cliquer sur Oui (Autoriser).
Remarque L'outil de configuration Wi-Fi permet de rechercher une seule machine. La recherche de la machine peut prendre du temps. Si la machine n'est pas détectée, sélectionner Paramètre avancé > Suivant. Sélectionner Express ou Personnalisé comme méthode de découverte de périphérique et spécifier l'adresse IP ou le nom d'hôte pour rechercher la machine
15 Cliquer sur Suivant. 16 Sélectionner Utiliser les paramètres du périphérique. dans Mode d'authentification.
Suivant. Si l'écran d'exécution automatique s'affiche, cliquer sur Exécuter setup.exe. Si la fenêtre de gestion de compte utilisateur s'affiche, cliquer sur Oui (Autoriser).
Cliquer sur Accepter.

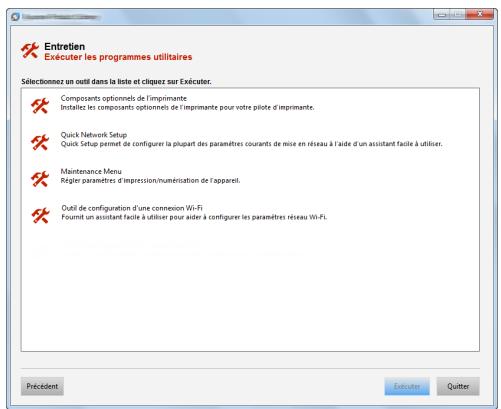

17 Sélectionner Outil de configuration d'une connexion Wi-Fi. 22 Cliquer deux fois sur Suivant. 23 Cliquer sur Paramètre avancé. 24 Cliquer sur Suivant. Sélectionner Express ou Personnalisé comme méthode de découverte de périphérique et spécifier l'adresse IP ou le nom d'hôte pour rechercher la machine
27 Sélectionner Utiliser les paramètres du périphérique. dans Mode d'authentification.
Suivant. à partir de l'environnement Wi-Fi Direct. Les méthodes de configuration sont les suivantes :

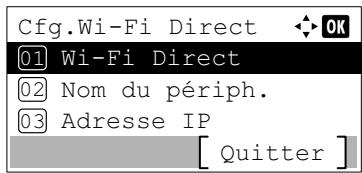

Connexion aux ordinateurs ou périphériques portatifs qui prennent en charge Wi-Fi Direct 1 Appuyer sur [Menu]. 2 Appuyer sur ou pour sélectionner Réseau. Réseau 01 Nom d'hôte Si un message de confirmation s'affiche sur le panneau de commande de la machine, appuyer sur [Oui] ([Sélection de gauche]). Le réseau entre cette machine et le périphérique portatif est configuré.
Wi-Fi Direct À titre d'exemple, voici l'explication pour la connexion aux périphériques portatifs iOS.
22 Appuyer sur [Connect.]. Le réseau entre cette machine et le périphérique portatif est configuré.
Lorsque l'ordinateur ou le périphérique portatif ne prend pas en charge Wi-Fi Direct, mais prend en charge WPS, il est possible de configurer le réseau en utilisant le bouton-poussoir.

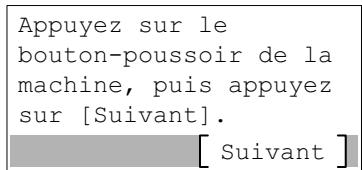

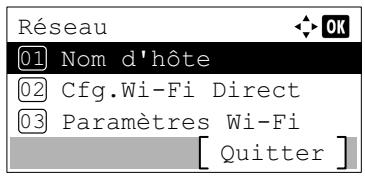

01 Nom d'hôte Appuyez sur le bouton-poussoir de la machine, puis appuyez sur [Suivant]. Suivant
Le réseau entre cette machine et l'ordinateur ou le périphérique portatif est configuré.
Direct. Lorsque les périphériques qui prennent en charge Wi-Fi Direct sont connectés, pour connecter un autre périphérique, déconnecter du réseau les périphériques déjà connectés. Les méthodes de déconnexion sont les suivantes : • Déconnecter le réseau à partir de l'ordinateur ou du périphérique portatif • Déconnexion du réseau de tous les périphériques sur le panneau de commande (Statut connex....6-7) • Configuration du temps de déconnexion automatique à partir du menu système (Tempor. déconn. (configuration du temps de déconnexion)...4-70) • Configuration du temps de déconnexion automatique à partir de Command Center RX (Command Center RX User Guide)

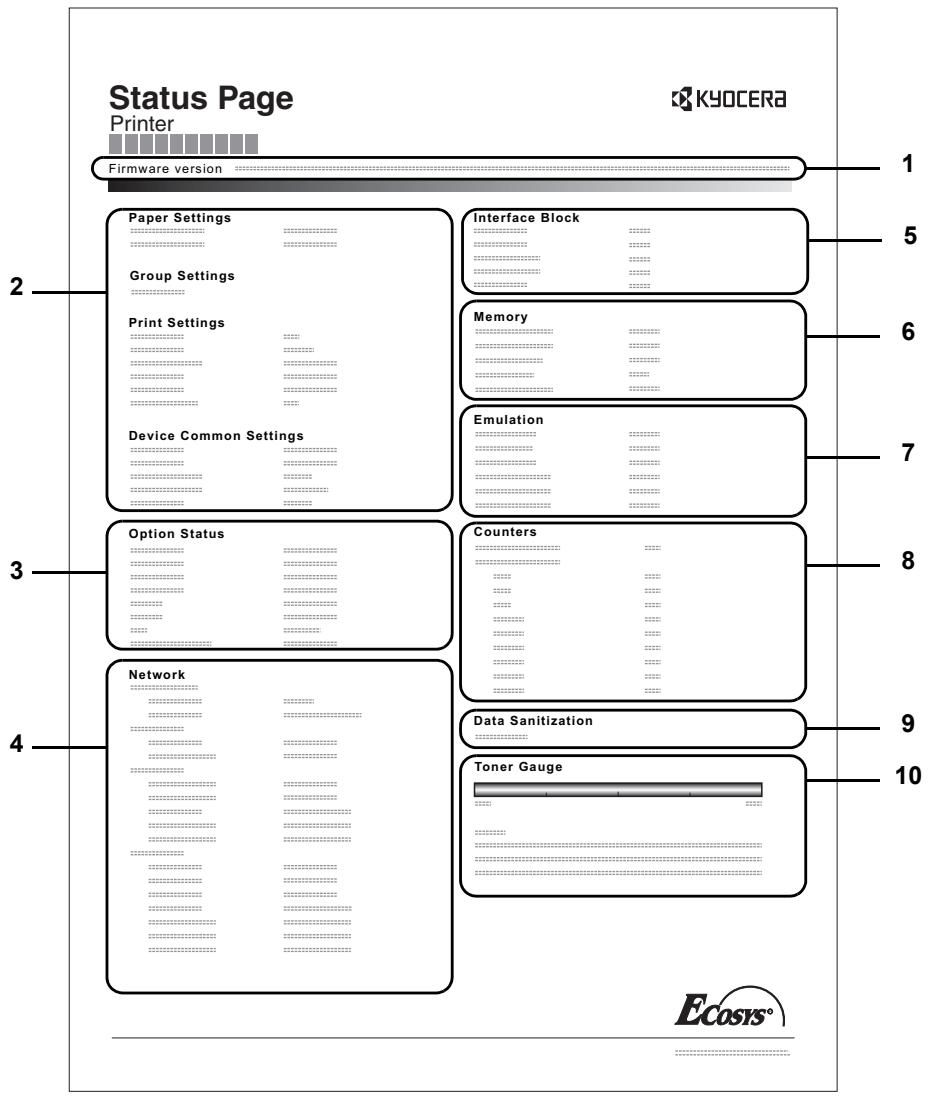

Après avoir terminé le paramétrage du réseau, imprimer une page d'état. La page d'état vous permet de vérifier de nombreuses informations, comprenant les adresses et les protocoles réseau. Pour imprimer une page d'état, sélectionner Imprimer rapport depuis le menu Rapport, puis sélectionner Page d'état. Consulter la section Imprimer rapport à la page 4-10 pour plus d'informations.
Installer le logiciel approprié sur le PC à partir du DVD fourni (Product Library), pour utiliser la fonction imprimante de la machine à partir du PC.

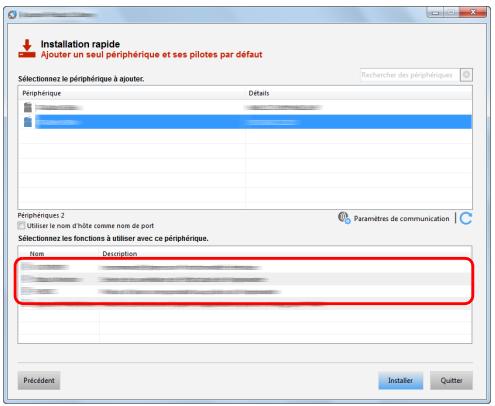

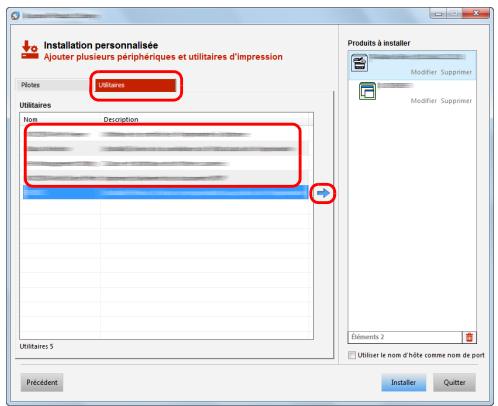

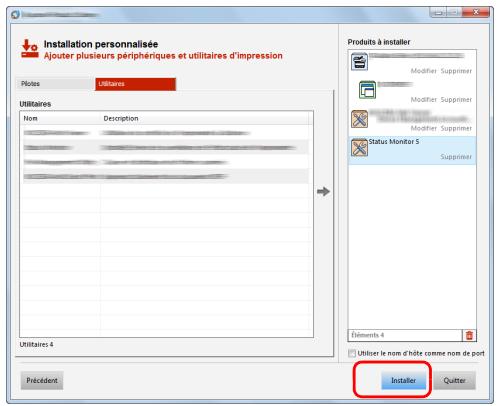

Il est possible d'utiliser Installation rapide ou Installation personnalisée comme méthode d'installation. Installation rapide est la méthode d'installation standard. Pour installer les composants qui ne peuvent pas être installés avec Installation rapide, utiliser Installation personnalisée. Pour plus d'informations, se reporter à Installation personnalisée à la section Installation personnalisée à la page 2-20. Installation rapide
Exécuter setup.exe. Si la fenêtre de gestion de compte utilisateur s'affiche, cliquer sur Oui (Autoriser).
L'installation peut échouer si le nom d'hôte est spécifié. Remarque La machine ne peut pas être détectée si elle n'est pas sous tension. Si l'ordinateur ne détecte pas la machine, vérifier qu'elle est connectée à l'ordinateur à l'aide du réseau ou d'un câble USB et qu'elle est sous tension, puis cliquer sur (Rafraîchir).

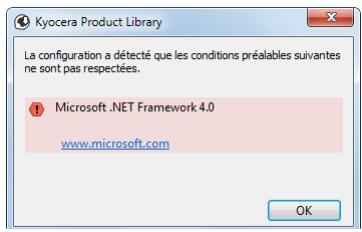

Pour installer Status Monitor, il est nécessaire d'installer Microsoft .NET Framework 4.0 au préalable.

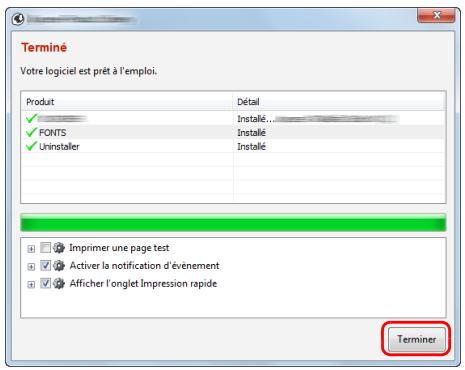

Cliquer sur Terminer pour quitter l'assistant.
Pour plus d'informations, voir Printer Driver User Guide. Si un message de redémarrage du système s'affiche, redémarrer l'ordinateur en suivant les indications à l'écran. Cela termine la procédure d'installation du pilote de l'imprimante.
La procédure suivante est un exemple d'installation du logiciel sous Windows 8.1 en utilisant Installation personnalisée.
Exécuter setup.exe. Si la fenêtre de gestion de compte utilisateur s'affiche, cliquer sur Oui (Autoriser).
L'installation peut échouer si le nom d'hôte est spécifié. Remarque La machine ne peut pas être détectée si elle n'est pas sous tension. Si l'ordinateur ne détecte pas la machine, vérifier qu'elle est connectée à l'ordinateur à l'aide du réseau ou d'un câble USB et qu'elle est sous tension, puis cliquer sur (Rafraîchir). Si la machine désirée ne s'affiche pas, sélectionner Ajouter un périphérique personnalisé pour sélectionner directement la machine.
Imprimer une page test et sélectionner la machine. Cliquer sur Terminer pour quitter l'assistant.
Pour plus d'informations, voir Printer Driver User Guide. Si un message de redémarrage du système s'affiche, redémarrer l'ordinateur en suivant les indications à l'écran. Cela termine la procédure d'installation du pilote de l'imprimante.
Exécuter la procédure suivante pour supprimer le logiciel de votre ordinateur.
Remarque Dans Windows 7, cliquer sur le bouton Démarrer de Windows et sélectionner Tous les programmes, Kyocera et Désinstaller Kyocera Product Library pour afficher l'assistant de désinstallation.
Cliquer sur Désinstaller.
Dans l'écran d'installation de Product Library, cliquer sur Désinstaller et suivre les instructions sur l'écran pour désinstaller le logiciel.

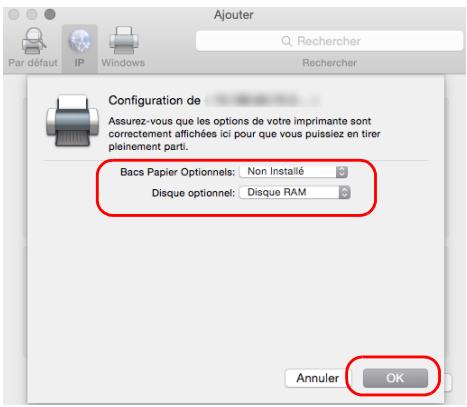

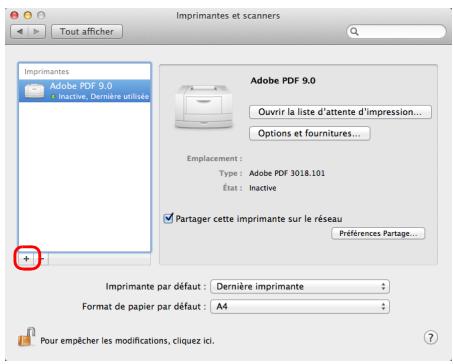

Voici une explication pour l'installation sous MAC OSX 10.9.

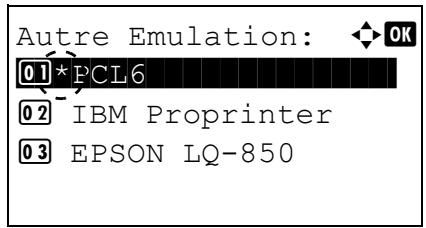

Lors de l'impression depuis un ordinateur Macintosh, régler l'émulation de la machine sur KPDL ou KPDL(Auto). Pour plus d'informations, se reporter à la section Émulation (Définition de l'émulation) à la page 4-54. En cas de connexion avec Bonjour, activer Bonjour dans les paramètres réseau de la machine. Pour plus d'informations, se reporter à la section Param. protocole (Paramètres détaillées pour le protocole réseau) à la page 4-86. Dans l'écran d'authentification, entrer le nom et le mot de passe utilisés pour la connexion au système d'exploitation.
Si une connexion USB est utilisée, la machine est automatiquement reconnue et connectée. Si une connexion IP est utilisée, les paramètres ci-dessous sont nécessaires.
Remarque Lors de l'utilisation d'une connexion IP, cliquer sur l'icône IP pour une connexion IP, puis saisir l'adresse IP et le nom de l'imprimante. Le numéro saisi dans Adresse s'affichera automatiquement dans Nom. Le modifier si nécessaire.

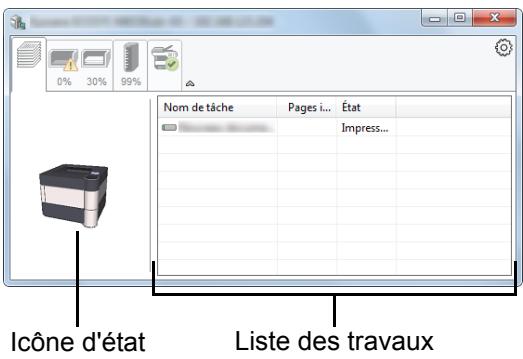

L'état de l'imprimante est affiché à l'aide icônes. Cliquer sur le bouton Développer pour afficher les informations détaillées.
Bouton Développer Affiche les informations sur le papier dans l'imprimante et sur la quantité de papier restant.
Affiche la quantité de toner restant.
• www.kyoceradocumentsolutions.com Ouvrir notre site web. Les paramètres et les détails de la liste d'évènements de Status Monitor sont affichés.
Remarque Le format de fichier disponible est WAV.

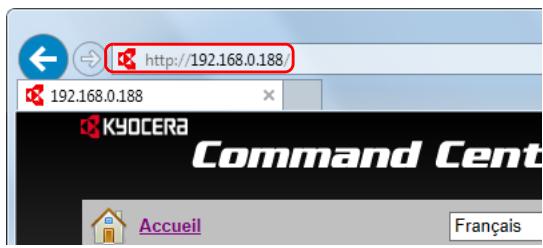

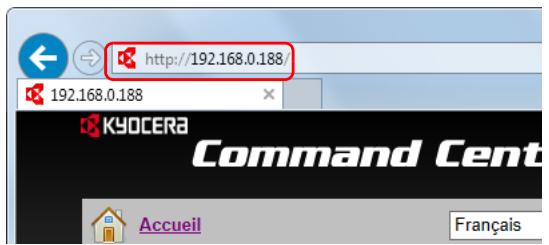

Cette section explique comment accéder à Command Center RX et comment modifier les paramètres de sécurité et le nom d'hôte. Pour plus d'informations sur Command Center RX, se reporter à la section Command Center RX User Guide.
Nom connexion util. : Admin Mot de passe d'accès : Admin *
RX sont les suivants. Administrateur
Remarque Si le message Il existe un problème avec le certificat de sécurité de ce site Web. est affiché, configurer le certificat. Pour plus d'informations sur les certificats, se reporter à la section Command Center RX User Guide. Il est également possible de continuer l'opération sans configurer le certificat.
Nom connexion util. : Admin Mot de passe d'accès : Admin *
Cette section explique comment modifier les paramètres de sécurité.
Mot de passe d'accès : Admin * Les majuscules et les minuscules sont distinguées (sensible à la casse).
Sécurité de la machine et Sécurité réseau peuvent aussi être configurés à partir du panneau de commande de la machine. Pour plus d'informations, se reporter à la section Panneau de commande à la page 4-1. Pour plus de détails sur les paramètres concernant les certificats, se reporter au Command Center RX User Guide.
Modifier les informations de la machine.
Mot de passe d'accès : Admin * Les majuscules et les minuscules sont distinguées (sensible à la casse).
Pour redémarrer la carte d'interface réseau, cliquer sur Réinitialiser dans le menu Paramètres de gestion, puis cliquer sur Redémarrage du réseau dans Redémarrer.

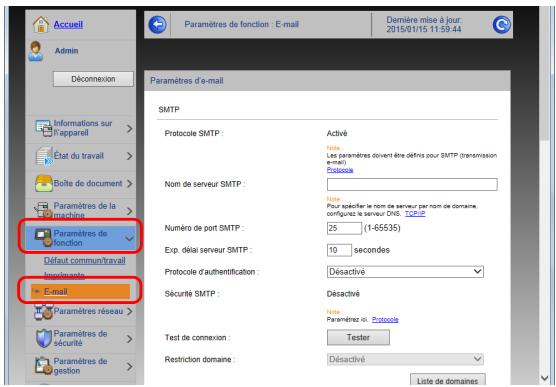

Élément : Protocole SMTP et Nom de serveur SMTP dans SMTP • L'adresse de l'expéditeur lorsque la machine envoie des e-mails Élément : Adresse de l'expéditeur dans Paramètres d'envoi d'e-mail • Le paramètre pour limiter la taille des e-mails Élément : Lim. taille e-mail dans Paramètres d'envoi d'e-mail La méthode permettant de définir les réglages SMTP est décrite ci-après.
Mot de passe d'accès : Admin * Les majuscules et les minuscules sont distinguées (sensible à la casse).
Nom de serveur SMTP† Saisir le nom d'hôte ou l'adresse IP du serveur SMTP.
Exécuter une fois maintenant Restriction domaine Paramètres utilisateur POP3 Spécifier l'adresse de l'expéditeur lorsque la machine envoie des e-mails, par exemple l'administrateur de la machine, afin que les réponses ou les rapports de non remise soient envoyés à cette personne et non à la machine. L'adresse de l'expéditeur doit être correctement saisie pour l'authentification SMTP. La longueur maximale de l'adresse de l'expéditeur est de 128 caractères.
Modifier les paramètres des fonctions par défaut sur la page Paramètres communs/travail par défaut.

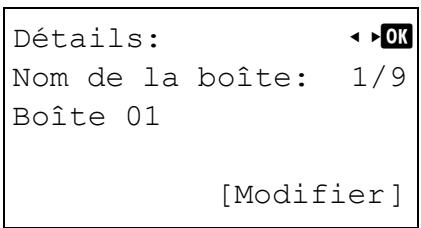

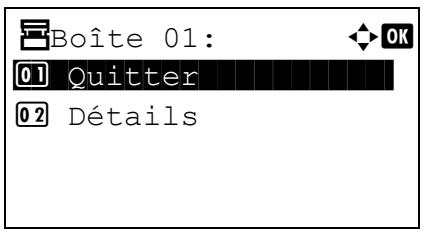

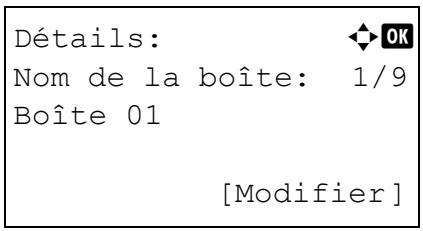

Saisir les informations pour la boîte personnalisée à enregistrer. Pour plus de détails sur les champs à renseigner, se reporter au Command Center RX User Guide.
Pour plus d'informations sur la configuration des paramètres, se reporter à la section Tempor. veille (Délai de temporisation de la mise en veille) à la page 4-122.
Lorsque le temps défini (le paramètre par défaut est 1 minute) s'écoule après la dernière utilisation de l'imprimante, cette dernière passe automatiquement en mode veille. Le rétroéclairage de l'écran et les lumières s'éteignent pour minimiser la consommation d'énergie. La machine est en mode Veille. Il existe deux modes veille : Reprise rapide et Économie d'énergie. Le paramètre par défaut est le mode Économie d'énergie.
La reprise à partir du mode veille est plus rapide que lors de l'utilisation du mode Économie d'énergie. L'écran s'éteint lorsque le mode veille est activé et le voyant Prêt clignote. La machine reprend rapidement le fonctionnement en appuyant sur [OK]. De même, la machine reprend automatiquement le fonctionnement et l'impression lorsqu'un travail est détecté. En cas de réception de données d’impression en mode Veille, l’impression est effectuée mais l’écran reste éteint. Pour utiliser l'imprimante, appuyer sur [OK]. Veuillez noter que les conditions environnementales ambiantes (par ex. ventilation) peuvent ralentir le temps de réponse de la machine. Pour plus d'informations sur les paramètres de configuration, se reporter à la section Tempor. veille (Délai de temporisation de la mise en veille) à la page 4-122.
Ce mode réduit davantage la consommation d'énergie qu'en mode Reprise rapide et permet un réglage du mode veille séparé pour chaque fonction.
• Aucune carte ID n'est reconnue en mode Économie d'énergie. Pour utiliser l'imprimante, appuyer sur [OK]. Le temps de reprise sur Mode veille est le suivant. • ECOSYS P3055dn/ECOSYS P3060dn : 25 secondes maximum • ECOSYS P3050dn : 20 secondes maximum • ECOSYS P3045dn : 15 secondes maximum Pour plus d'informations sur les paramètres d'économie d'énergie, se reporter à la section Param niv veille (délai de temporisation de la mise en veille) à la page 4-120. Si l'imprimante n’est pas utilisée pendant un certain temps ATTENTION Si l'imprimante n'est pas utilisée pendant une longue période (par ex. la nuit), la mettre hors tension avec l'interrupteur d'alimentation. Si l'imprimante n'est pas utilisée pour une période plus longue (par ex. vacances), retirer la fiche d'alimentation de la prise comme mesure de précaution. ATTENTION Retirer le papier des magasins pour le placer dans son emballage d'origine afin de le protéger de l'humidité.

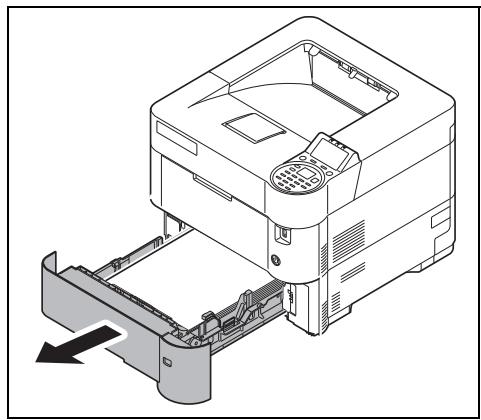

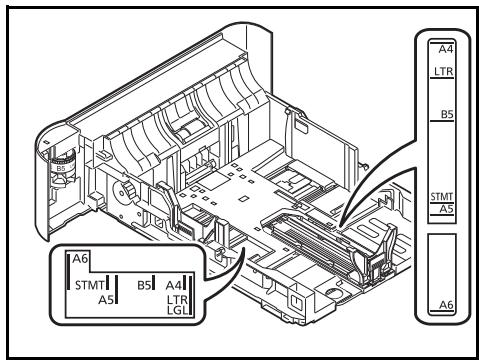

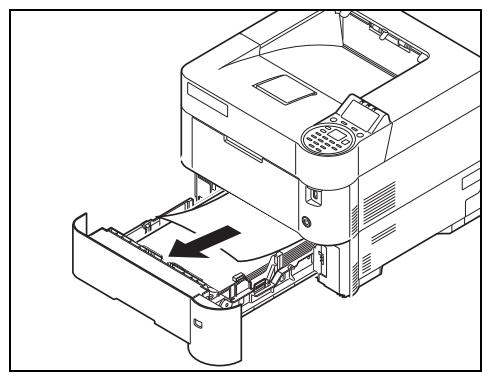

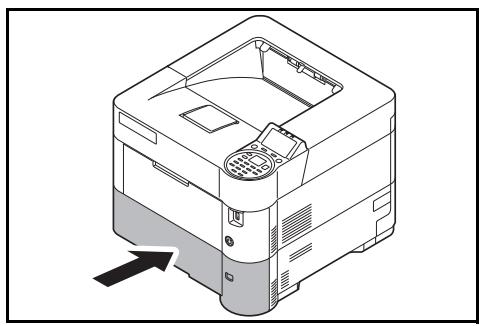

La section suivante décrit la procédure de chargement du papier dans le bac et le bac MF.
Les magasins peuvent recevoir du papier normal, recyclé ou couleur. Les magasins 1 à 5 contiennent jusqu'à 500 feuilles de papier normal (80 g/m²). Pour plus de détails sur les formats de papier pris en charge, se reporter à la section Sélection du papier approprié à la page A-13. Pour le réglage du type de papier, se reporter à la section Type de support (définition du type de papier du bac) à la page 4-41.
Les magasins peuvent recevoir du papier ayant un grammage compris entre 60 et 120 g/m². Ne pas charger de papier épais pesant plus de 120 g/m² dans les magasins. Utiliser le bac MF pour le papier pesant plus de 120 g/m². Placer le bac dans un endroit stable, par exemple sur un bureau, lors du chargement du papier. Remarque Le format A6 ne peut être utilisé que dans le magasin 1 du modèle ECOSYS P3050dn/ ECOSYS P3055dn/ECOSYS P3060dn. Les formats B6 et carte postale ne peuvent être utilisés que dans le magasin 1 du modèle ECOSYS P3045dn.
Taquet de réglage de largeur papier
Remarque Les formats de papiers sont indiqués sur le
Other, le format doit être configuré depuis le panneau de commande de l'imprimante. Se reporter à la section Param. magasin (1 à 5) (Paramètres pour les bacs) à la page 4-36. Fenêtre de format de papier
Régler les guides de longueur et de largeur papier en fonction du format du papier. Le chargement de papier sans régler ces guides risque de provoquer des faux départs et des bourrages papier.
Pour plus de détails sur les formats de papier pris en charge, se reporter à la section Sélection du papier approprié à la page A-13. Pour le réglage du type de papier, se reporter à la section Type de support (Réglage du type de papier pour le bac MF) à la page 4-35.

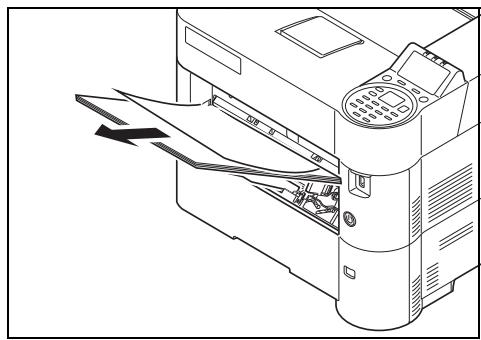

La capacité du bac MF est la suivante. • Papier normal A4 (80 g/m²) : 100 feuilles • Hagaki : 1 feuille • Enveloppe DL, Enveloppe C5, Enveloppe #10, Enveloppe #9, Enveloppe #6, Envelop. Monarch, Youkei 4, Youkei 2 : 5 feuilles support du bac MF Indicateur de niveau

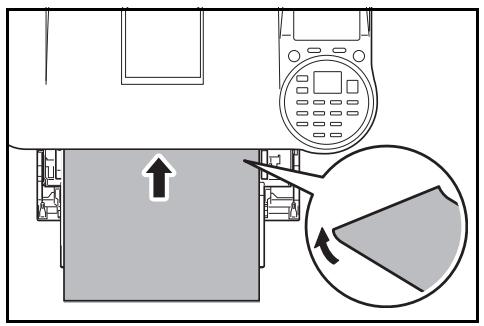

Le papier tuilé doit être redressé avant l'utilisation. Lors du chargement du papier dans le bac MF, vérifier qu'il ne reste pas de papier d'un travail précédant dans le bac avant de charger le papier. Si reste une petite quantité de papier dans le bac MF et que l'on souhaite en ajouter, retirer d'abord le papier restant du bac et l'ajouter au nouveau papier avant de recharger le papier dans le bac. S'il y a un intervalle entre le papier et les guides de largeur de papier, régler les guides en fonction du papier afin d'éviter une alimentation de travers et des bourrages papier. Vérifier que le papier chargé ne dépasse pas l'indicateur de niveau.
(réglages bac MF) à la page 4-34.

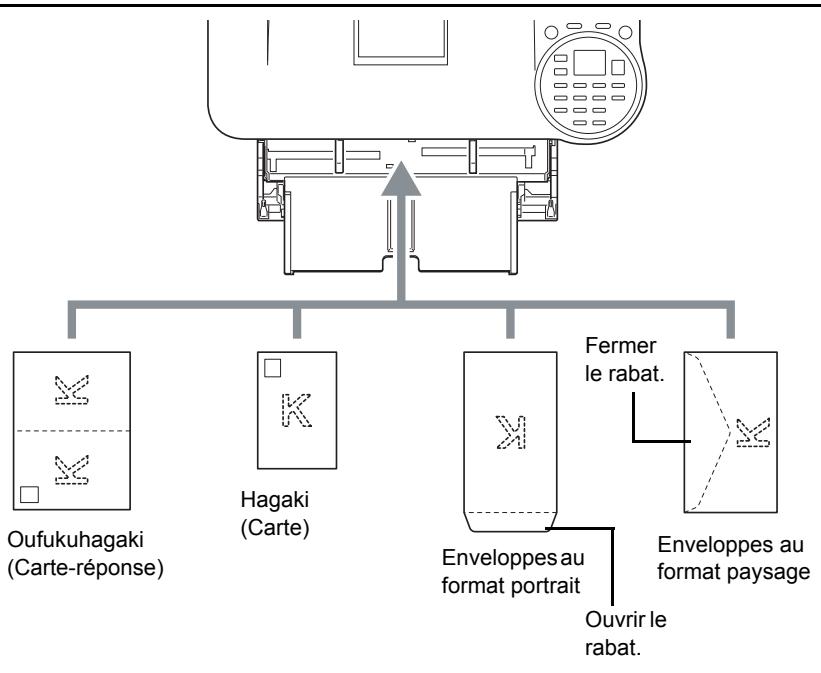

Les formats d'enveloppes acceptés sont les suivants. Enveloppe acceptée
Le mode de chargement des enveloppes (orientation et face à imprimer) dépend du type d’enveloppe. Vérifier le sens du chargement car toute erreur risque d’entraîner une impression dans le mauvais sens ou sur le mauvais côté. Remarque Lors de chargement d’enveloppes dans le bac MF, sélectionner le type d’enveloppe conformément à la section Type de support (Réglage du type de papier pour le bac MF) à la page 4-35.

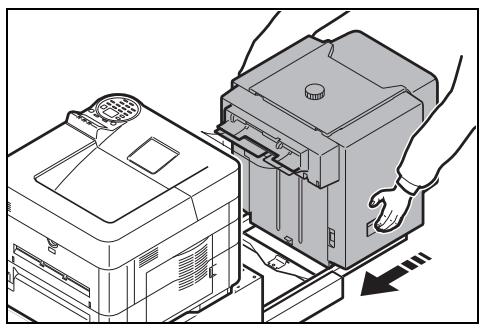

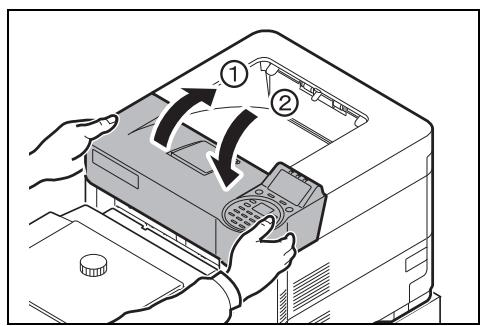

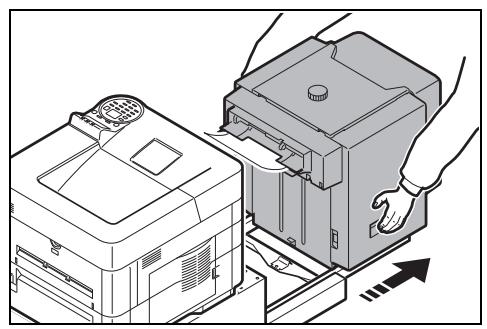

Il est possible de charger des enveloppes dans le chargeur en masse (PF-3100). Le chargement des enveloppes (orientation et face) est identique au chargement du bac MF.

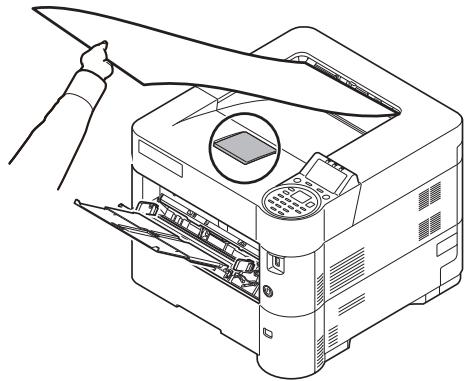

En cas d'utilisation d'un papier A4-R/Letter-R ou supérieur, ouvrir la butée de papier comme indiqué sur la figure.

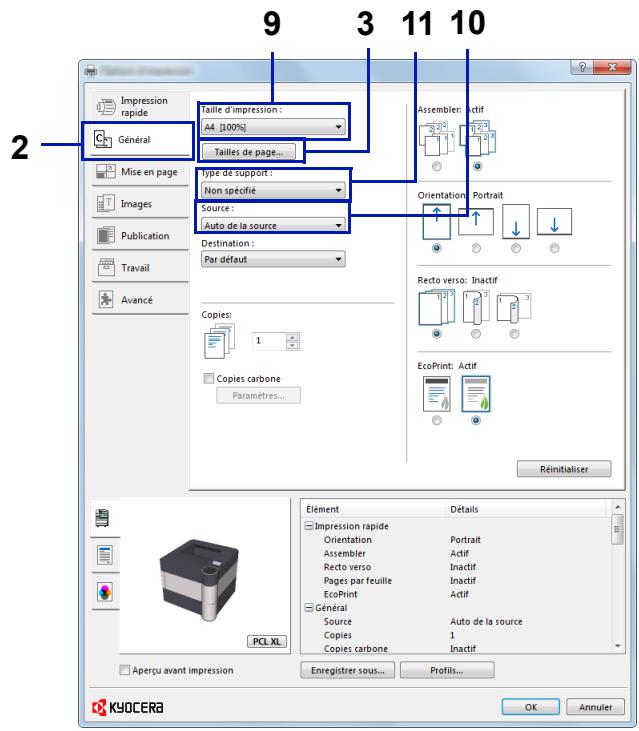

Impression sur du papier au format non standard 3-6 Aide du pilote d'imprimante 3-9 Fonctions d'impression 3-10
Remarque Se reporter à la section Installation du logiciel à la page 2-18. Procéder comme suit pour imprimer des documents à partir d’une application.
2 Pour imprimer plusieurs documents, sélectionner Assembler afin de les imprimer un par un dans l’ordre des pages.
Pour imprimer sur des papiers spéciaux, par exemple papier épais ou transparents, cliquer sur le menu Type de support et sélectionner le type de support.
10 Cliquer sur OK pour lancer l’impression.
Mise en page Cet onglet permet de configurer les paramètres des différentes mises en page d'impression, y compris l'impression de livret, le mode combiner, l'impression de poster et la mise à l'échelle. Images Cet onglet permet de configurer les paramètres liés à la qualité et réglage de nuance de gris des résultats d'impression. Publication Cet onglet permet de créer des couvertures et des inserts pour les travaux d'impressions et de placer les inserts entre les feuilles de film OHP. Travail Cet onglet permet de configurer les paramètres pour l'enregistrement des données d'impression de l'ordinateur vers la machine. Les documents régulièrement utilisés et les autres données peuvent être enregistrés sur la machine pour faciliter l'impression par la suite. Puisque les documents enregistrés peuvent être imprimés directement à partir de la machine, cette fonction est également pratique pour imprimer un document ne devant pas être vu par d'autres personnes. Avancé Cet onglet permet de configurer les paramètres pour l'ajout de pages de texte ou de filigranes aux données d'impression.
Une fois enregistré, le format de papier peut être sélectionné à partir du menu Tailles de page.
Cliquer sur Ajouter. Entrer le nom du papier. Entrer le format du papier. Cliquer sur Enregistrer. Cliquer sur OK. Dans le menu Taille d'impression, sélectionner le format de papier (nom) qui a été enregistré aux étapes 4 à 8. Sélectionner le type de papier dans le menu Type de support.
Entrer le nom du papier. Saisir la longueur (470,5 mm (18,53") ou plus long), et la largeur du format de papier personnalisé à enregistrer. Cliquer sur OK. Dans le menu Taille d'impression, sélectionner le format de papier (nom) qui a été enregistré aux étapes 4 à 8. Sélectionner le type de papier dans le menu Type de support.

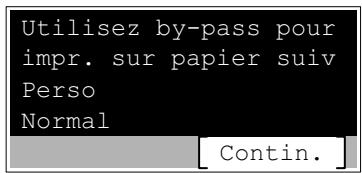

470,5 mm (18,53") ou plus est traité comme une impression de bannière. Utilisez by-pass pour impr. sur papier suiv Perso Normal Contin. Après le début de l'impression, saisir le papier lorsqu'il sort afin qu'il ne tombe pas. Lors de l'utilisation du plateau interne comme emplacement de sortie, ne pas relever la butée.

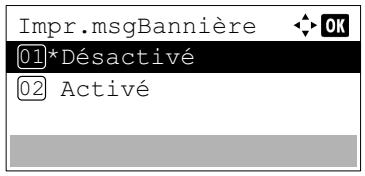

• Impr.msgBannière (Vérification du paramètre avant l'impression de bannière)...4-134
(Windows 8.1) Les paramètres par défaut du pilote d'imprimante peuvent être modifiés. En sélectionnant les paramètres fréquemment utilisés, il est possible de passer des étapes durant l'impression. Pour les paramètres, se reporter à la section Printer Driver User Guide.
Amincissement de ligne ((paramètres du pilote d'imprimante) L'amincissement de ligne réduit la largeur de stylo des lignes utilisées pour les codes à barres et les dessins au trait. Les valeurs de dessin contrôlées par une application ne sont pas modifiées. Élément
Ce paramètre réduit la valeur de largeur du stylo pour les lignes verticales et horizontales. Il améliore la lisibilité des codes à barres.
PDL. Lorsque le mode compatible GDI est sélectionné dans la boîte de dialogue Paramètres PDL, l'amincissement de ligne n'est pas disponible.
Permet la correction de largeur du stylo par périphérique. Cette fonction est disponible uniquement sur les modes pris en charge.

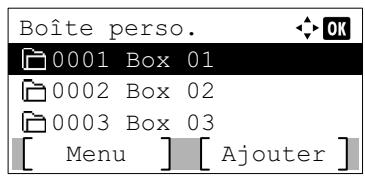

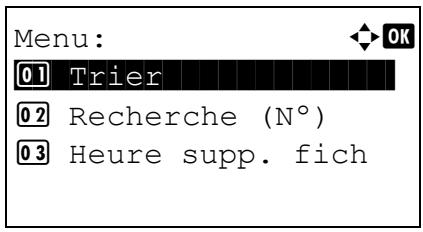

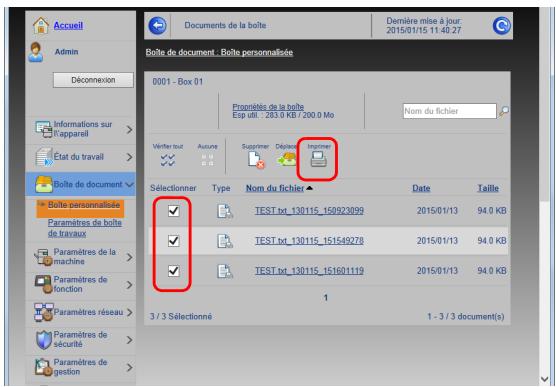

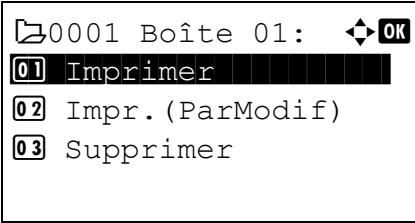

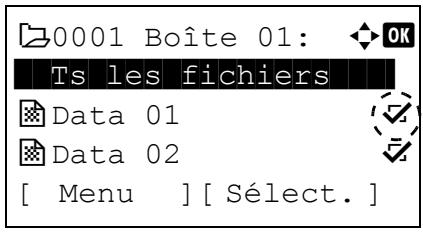

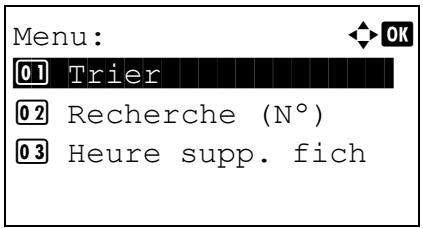

La boîte personnalisée est une boîte composante qu'il est possible de créer dans la boîte de document pour stocker les données à utiliser ultérieurement. Il est possible de créer ou supprimer une boîte personnalisée et les données peuvent être échangées de différentes manières. Pour utiliser une Boîte personnalisée, il convient d'installer un disque SSD optionnel dans l'imprimante. Pour plus de détails sur l'utilisation de la boîte personnalisée, se reporter à la section Boîte personnalisée à la page 5-4.

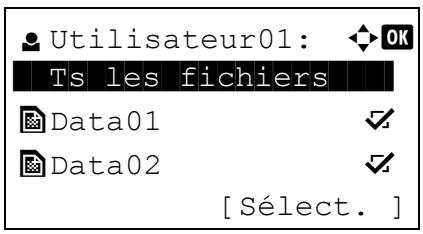

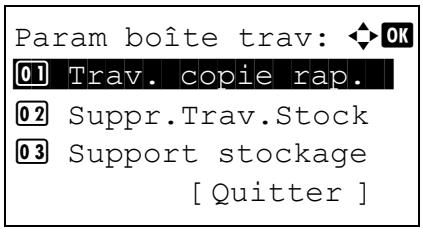

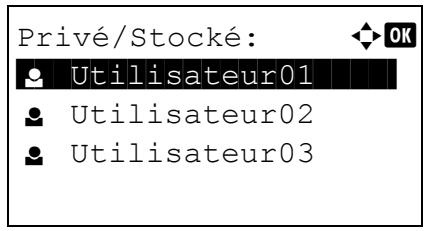

La boîte de travail conserve de manière temporaire ou provisoire les données d'impression à utiliser avec les options de travail (y compris l'impression privée, la copie rapide et la vérification avant impression qui seront abordées plus tard). Quatre boîte travaux individuelles correspondent à ces options de travail et sont déjà prévues dans la boîte de document. Ces boîtes travaux ne peuvent pas être créées ou supprimées par un utilisateur. Pour plus de détails sur l'utilisation de la boîte travaux, se reporter à la section Boîte travaux à la page 5-25.
Pour plus de détails sur l'utilisation, se reporter à la section Fonction opt. (Paramètres de l'application en option) à la page 4-173.
L'impression à extraction sécurisée est une fonction d'impression qui permet à l'utilisateur d'extraire le travail d'impression sur une imprimante sélectionnée après avoir mis le travail dans le file d'un serveur. Pour utiliser cette fonction, les environnements systèmes suivants sont requis. 2. Le serveur du 5. Le serveur du 1. Un utilisateur spouleur reçoit le spouleur envoie le envoie le travail travail d'impression. 6. L'utilisateur travail d'impression au extrait le travail d'impression à serveur du d'impression de l'imprimante spouleur. l'imprimante sélectionnée. sélectionnée.
Carte ID et lecteur de carte ID : utilisés pour enregistrer et authentifier un utilisateur. Le serveur du spouleur : envoie le travail d'impression à une imprimante sélectionnée après la connexion de l'utilisateur. Pour plus de détails, contacter le revendeur ou le représentant de service.
Google Cloud Print est un service d'impression fourni par Google qui ne nécessite aucun pilote d'imprimante. Ce service permet à un utilisateur disposant d'un compte Google d'imprimer à partir d'une machine connectée à Internet. La machine peut être configurée dans Command Center RX. Se reporter au Command Center RX User Guide.
Wi-Fi Direct est une norme de réseau local sans fil établie par Wi-Fi Alliance. Il s'agit d'une des fonctions du réseau local sans fil, sans un point d'accès au réseau local sans fil ou routeur pour réseau local sans fil, entre les périphériques pour communiquer directement sur une base de pair à pair. La procédure d'impression avec Wi-Fi Direct est identique à celle pour les périphériques portatifs ordinaires. Lors de l'utilisation d'un nom d'imprimante ou d'un nom Bonjour sur les paramètres du port des propriétés de l'imprimante, il est possible d'imprimer le travail en spécifiant le nom lors de la connexion Wi-Fi Direct. Lors de l'utilisation d'une adresse IP pour le port, spécifier l'adresse IP de cette machine.
Pour permettre la détection de la machine lors de l'impression avec AirPrint, il est possible de configurer les informations d'emplacement de la machine dans Command Center RX. Pour plus d'informations, se reporter à la section Command Center RX User Guide.
Mopria est une fonction d'impression standard incluse sur les produits avec la version Android 4.4 ou supérieure. Le service d'impression Mopria doit être installé et activé à l'avance. Pour les détails sur l'utilisation, se reporter à un site web de Mopria Alliance.

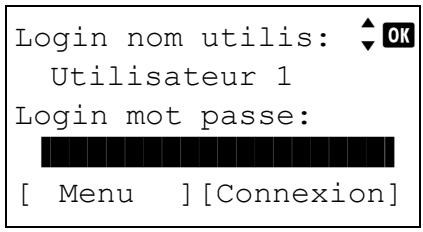

NomUtil/CptaTrav (Paramètre de connexion utilisateur/paramètre de comptabilité des travaux) ..4-144 Réglage/Maint. (Sélection/paramètre Réglage/Entretien) 4-169 Fonction opt. (Paramètres de l'application en option) 4-173

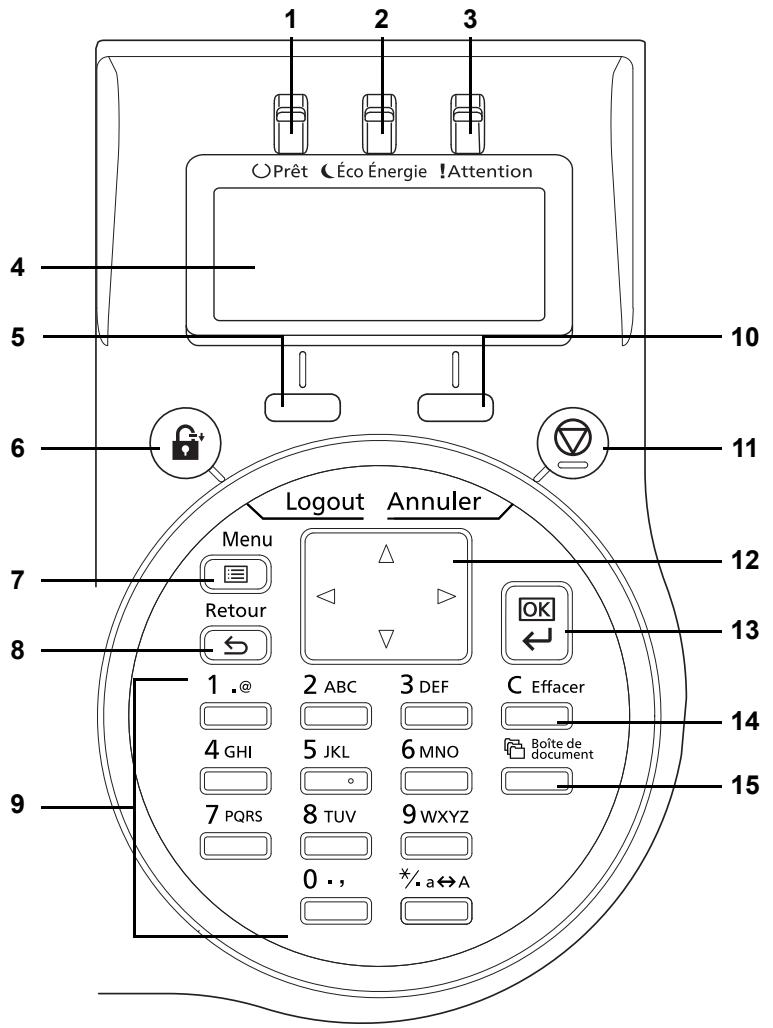

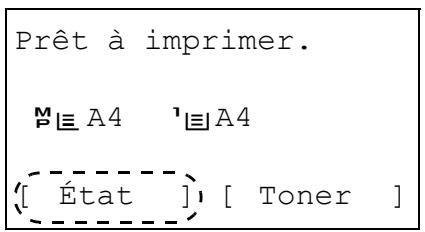

Allumé. Imprimante prête et en ligne. L'imprimante imprime les données qu'elle reçoit. Éteint. Imprimante hors ligne, car l'impression est arrêtée manuellement ou automatiquement en raison d'une condition d'erreur. Les données peuvent être reçues, mais ne seront pas imprimées. Pour plus d'informations, reportez-vous à la section Messages d'erreur à la page 8-8 si l'impression est arrêtée automatiquement lorsqu'une condition d'erreur se produit. Allumé. L'imprimante est en mode veille. Ce mode est désactivé lorsque l'imprimante reçoit un travail d'impression. Après un temps de préchauffage, l'imprimante passe en ligne. Pour plus de détails sur le mode veille, se reporter à la section Tempor. veille (Délai de temporisation de la mise en veille) à la page 4-122. Clignotant. Si Attendre SVP. est affiché, l'imprimante est en cours de préchauffage. Cela peut aussi indiquer que l'imprimante ne peut pas imprimer (par ex. absence de papier dans le magasin). Vérifier le message affiché et prendre la mesure nécessaire. Pour plus d'informations, se reporter à la section Messages d'erreur à la page 8-8. Allumé. L'imprimante ne peut pas imprimer à cause d'une erreur. Vérifier le message affiché et prendre la mesure nécessaire. Pour plus d'informations, se reporter à la section Messages d'erreur à la page 8-8.
Lors de l'annulation d'un travail, Annulation... s'affiche à l'écran et l'impression cesse une fois que la page en cours d'impression a été éjectée.

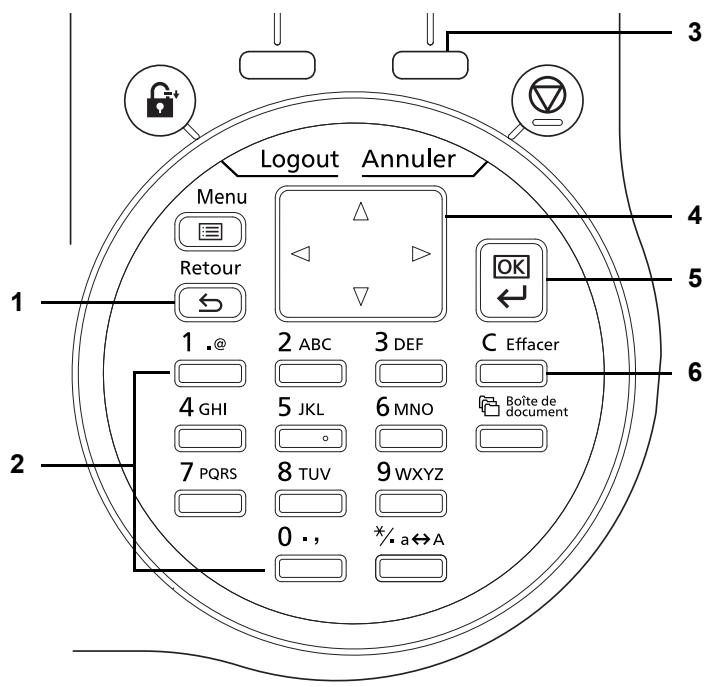

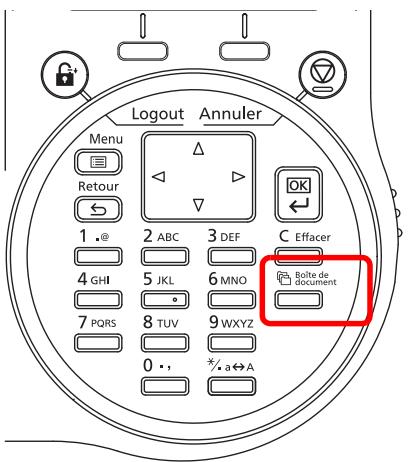

• Appuyer sur cette touche pour utiliser la boîte de document. Pour plus d'informations, se reporter à la section Boîte de document à la page 5-1.
L'appui sur la touche exécute la fonction affichée sur l'écran. Par ex. : Lorsque le menu ci-dessous est affiché, l'appui sur [Sélection de gauche] ([Oui]) imprime le fichier sélectionné. L'appui sur [Sélection de droite] ([Non]) interrompt l'impression et renvoie au menu de l'étape précédente.

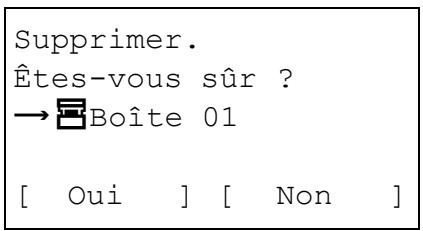

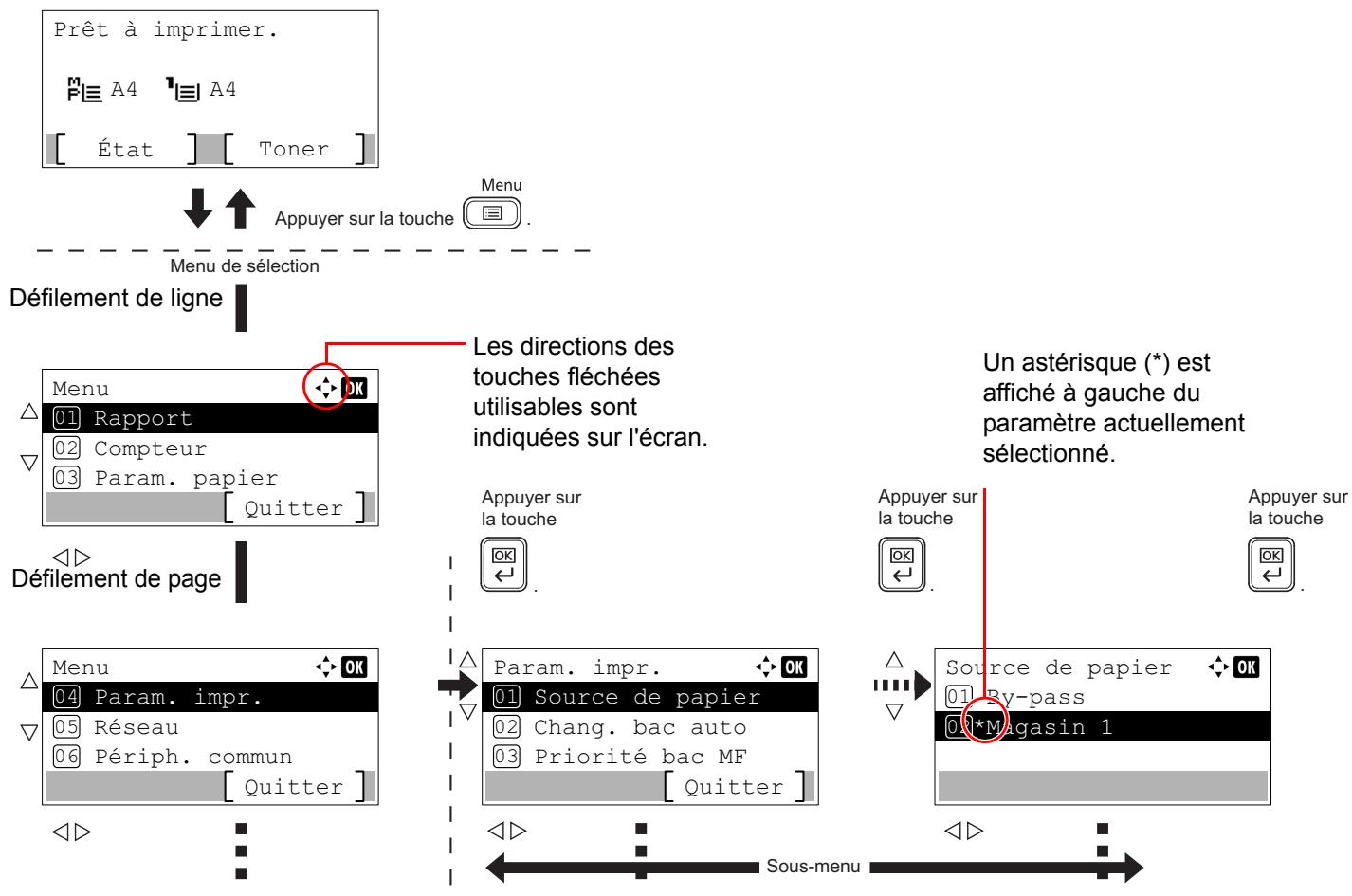

Êtes-vous sûr ? z Plan menu Système de sélection de menus Cette section décrit l'utilisation du système de sélection de menus. La touche [Menu] du panneau de commande vous permet d'accéder au menu pour configurer les paramètres d'imprimante selon vos besoins. Les réglages peuvent être effectués lorsque le message Prêt à imprimer., Attendre SVP., Traitement ou En veille... est affiché sur l'écran de l'imprimante.
Appuyez sur [Menu] lorsque l'état Prêt à imprimer. apparaît à l'écran de l'imprimante. Le menu de sélection de mode s'affiche.
Si vous appuyez sur [Menu] à l'intérieur d'un menu, l'état Prêt à imprimer apparaît de nouveau à l'écran.
Cette section décrit les procédures utilisées pour chaque élément de menu dans le menu de sélection de mode.
SVP., Traitement et En veille..., appuyer sur [Menu]. Le menu de sélection de mode s'affiche.

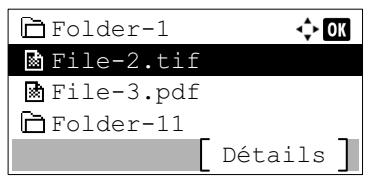

• Liste fich. RAM (Impression d'une liste des fichiers du disque RAM)...4-16 • Liste fich. SSD (Impression d'une liste des fichiers du SSD)...4-16 • ListFich carteSD (Impression d'une liste des fichiers d'une carte mémoire SD/SDHC)...4-17
Imprimer rapport sans imprimer le plan des menus.
Par ex. : Affichage du menu d'impression du plan du menu 1
Printer 10 États des consommables Cet élément indique le niveau approximatif de toner restant. Si la valeur est 100, la cartouche de toner est pleine. Plus le niveau est proche de 0, plus la quantité de toner restant est faible.

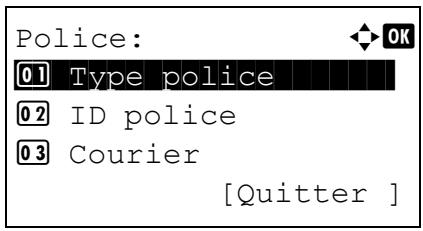

Pour vous aider à choisir une police, vous pouvez imprimer des listes de polices internes ou de polices optionnelles.
L'appui sur [Non] ([Sélection de droite]) renvoie au menu Imprimer rapport sans imprimer la liste des polices.
L'appui sur [Non] ([Sélection de droite]) renvoie au menu Imprimer rapport sans imprimer la liste des fichiers du disque RAM.
L'appui sur [Non] ([Sélection de droite]) renvoie au menu Imprimer rapport sans imprimer la liste des fichiers du SSD.
Remarque Lorsque l'administration des connexions d'utilisateurs est activée, Hist. jrnl trav s'affiche en cas de connexion avec des droits d'administrateur. Pour envoyer un e-mail à partir de cette machine, régler le paramètre SMTP sur Activé. Pour plus d'informations, se reporter à la section Param. protocole (Paramètres détaillées pour le protocole réseau) à la page 4-86. Il est nécessaire d'enregistrer un serveur de courrier électronique. Pour la méthode de configuration du serveur, se reporter à la section Command Center RX à la page 2-30. Les options disponibles dans le menu Hist. jrnl trav sont les suivantes : • Envoi auto (envoi automatique de l'historique du journal des travaux)...4-18 • Env. historique (envoi de l'historique du journal des travaux)...4-19 • Destination (définition de la destination)...4-20 • Objet (définition de l'objet du journal des travaux)...4-22 • Info. perso (définition des informations personnelles)...4-22
[Connexion] ([Sélection de droite]).

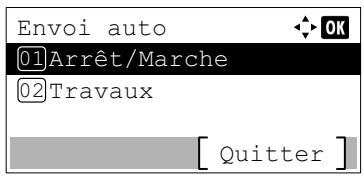

01 Envoi auto Il est également possible d'envoyer manuellement l'historique du journal des travaux à la destination spécifiée. Se reporter à la section Destination (définition de la destination) à la page 4-20 pour définir les destinations à l'avance.
Sélectionner la destination d'envoi des historiques du journal. Il est possible de définir uniquement une adresse e-mail. Les options disponibles dans le menu Destination sont les suivantes : • Entrée adresse (saisie d'une adresse e-mail)...4-20 • Confirmation (vérification et modification de la destination)...4-20
Confirmation (vérification et modification de la destination) Vérifier et modifier la destination enregistrée.
Confirm dest sans supprimer la destination.
IMPORTANT Ce message s'affiche uniquement lorsque le verrouillage d'hôte USB et le verrouillage du stockage USB sont réglés sur Débloquer. Pour plus d'informations, voir Conf bloc interf (Paramètre de blocage de l'interface externe) à la page 4-138. Les options disponibles dans le menu Mémoire USB sont les suivantes : • Imprimer fichier (Impression et vérification des fichiers de la mémoire USB)...4-23 Affichage de la liste des fichiers...4-24 Imprimer Fichier (Impression du fichier sélectionné)...4-24 • Paramètres de fonction d'impression...4-26 Mode silencieux (sélection du mode silencieux)...4-26 Recto verso (configuration de l'impression Recto verso)...4-26 EcoPrint (Sélection du mode EcoPrint)...4-27 Entrée nom fich. (saisie d'un nom de fichier)...4-27 Avis fin travail (paramètre pour la notification lorsque les travaux sont terminés)...4-28 PDF crypté (saisie du mot de passe du PDF)...4-29 Format TIFF/JPEG (Ajustement de la taille d'impression de fichier TIFF/JPEG)...4-30 XPS ajust.à page (Ajustement de la taille d'impression de fichier XPS)...4-31 • Détails (Affiche les détails du fichier sélectionné)...4-31 • Retirer mémoire (Retrait de la mémoire USB)...4-32
1 Les options disponibles dans le menu Imprimer fichier sont les suivantes : • Affichage de la liste des fichiers...4-24 • Imprimer Fichier (Impression du fichier sélectionné)...4-24
([Sélection de droite]) pour modifier les paramètres d'impression. Pour plus d'informations, se reporter à la section Paramètres de fonction d'impression à la page 4-26.

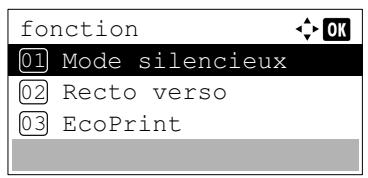

Les options disponibles dans Paramètres de fonction d'impression sont les suivantes : • Mode silencieux (sélection du mode silencieux)...4-26 • Recto verso (configuration de l'impression Recto verso)...4-26 • EcoPrint (Sélection du mode EcoPrint)...4-27 • Entrée nom fich. (saisie d'un nom de fichier)...4-27 • Avis fin travail (paramètre pour la notification lorsque les travaux sont terminés)...4-28 • PDF crypté (saisie du mot de passe du PDF)...4-29 • Format TIFF/JPEG (Ajustement de la taille d'impression de fichier TIFF/JPEG)...4-30 • XPS ajust.à page (Ajustement de la taille d'impression de fichier XPS)...4-31

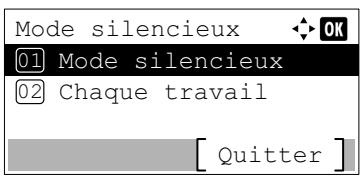

Vitesse d'impression réduite pour un traitement silencieux. Sélectionner ce mode si le fonctionnement est trop bruyant. Pour plus d'informations, se reporter à la section Mode silencieux (réglage du mode silencieux) à la page 4-169.
Cette fonction ne peut pas être utilisée lorsque Interdire est réglé pour Chaque travail (permission pour les réglages de chaque travail) à la page 4-170.
[Fonction] ([Sélection de droite]). Le menu Fonction s'affiche.
Remarque Pour envoyer un e-mail à partir de cette machine, régler les paramètres SMTP et POP3 sur Activé. Pour plus d'informations, se reporter à la section Param. protocole (Paramètres détaillées pour le protocole réseau) à la page 4-86. Il est nécessaire d'enregistrer un serveur de courrier électronique. Pour la méthode de configuration du serveur, se reporter à la section Command Center RX à la page 2-30.
[Fonction] ([Sélection de droite]). Le menu Fonction s'affiche.
• Résolution impr. Les images sont imprimées en utilisant une correspondance de 1 à 1 entre les pixels du fichier image et les points imprimés. Par exemple, la taille d'impression d'un fichier image de 600 × 300 pixels est de 1 pouce × 1/2 pouce.

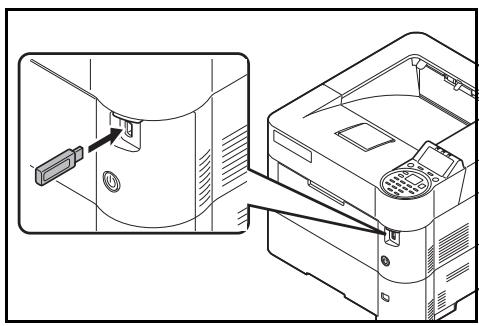

(par ex. impression à partir de la mémoire USB) soit terminé, puis répéter la procédure Retirer mémoire.
• Config. by-pass (réglages bac MF)...4-34 • Param. magasin (1 à 5) (Paramètres pour les bacs)...4-36 • Param. bac G. C. (paramètres pour le chargeur en masse en option)...4-41 • Config type supp (définition du type de papier)...4-43 • Réinit. rég. papier (Réinitialise les réglages personnalisés)...4-47 • Mess.conf.papier (Vérifier le paramètre lors du chargement du papier)...4-48
Les options disponibles dans le menu Config. by-pass sont les suivantes : • Format du papier (Réglage du format de papier pour le bac MF)...4-34 • Type de support (Réglage du type de papier pour le bac MF)...4-35
Vous pouvez utiliser cette procédure pour définir le format du papier pouvant être fourni par le bac MF. Pour plus de détails sur les formats de papier disponibles dans le bac MF, se reporter à la section Papier à la page A-11.
1 Format du papier ********************2 Type de support

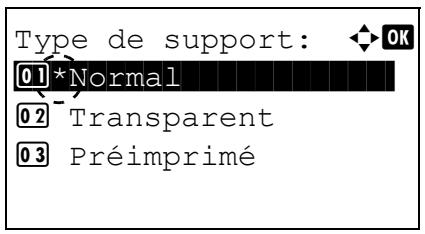

Type de support (Réglage du type de papier pour le bac MF) Vous pouvez utiliser cette procédure pour définir le type de papier pouvant être fourni par le bac MF. Pour plus de détails sur les types de papier pouvant être chargés dans le bac MF, se reporter à la section Papier à la page A-11.
1 Param. magasin (1 à 5) (Paramètres pour les bacs) Pour imprimer correctement sur le papier fourni par les bacs, utilisez la procédure suivante afin de définir le format de papier et le type de support. Régler le magasin en fonction du format de papier. • Définition du format de papier standard...4-36 • Définition du format de papier non standard...4-38 Les options disponibles dans le menu Param. magasin (1 à 5) sont les suivantes : • Type de support (définition du type de papier du bac)...4-37 • Autre format de papier (définition du format du papier à partir du panneau de commande)...4-38 • Format de papier personnalisé (configuration d'un format de papier personnalisé)...4-39
Pour définir les formats standard A5, A4, B5, Letter, Legal et A6 (bac), les opérations suivantes sont nécessaires. • Définition du format de papier du bac...4-36 • Type de support (définition du type de papier du bac)...4-37
Pour définir les formats standard du bac de papier, chargez le papier et tournez la molette de format de papier jusqu'à ce que le format du papier à utiliser apparaisse dans la petite fenêtre. Pour ajuster les guides de largeur du papier et le guide de longueur du papier du bac de papier, reportez-vous à Chargement de papier dans le bac à la page 2-40. Si le chargeur de papier en option PF-320 est installé, utilisez la même procédure pour charger le papier dans les bacs du chargeur de papier.
Type de support (définition du type de papier du bac) L'attribution d'un type de papier (normal, recyclé, etc) à un bac permet ensuite de sélectionner ce type dans le pilote d'imprimante. Si le chargeur de papier en option PF-320 est installé, utilisez la même procédure pour définir le type de papier du bac. Pour plus de détails sur les types de papier disponibles dans un magasin, se reporter à la section Spécifications du papier à la page A-11.
1 Type de support • Sélection du réglage de la molette de format...4-38 • Autre format de papier (définition du format du papier à partir du panneau de commande)...4-38 • Format de papier personnalisé (configuration d'un format de papier personnalisé)...4-39 • Type de support (définition du type de papier du bac)...4-41
Utilisez le panneau de commande pour définir le format du papier chargé dans le bac de l'imprimante.
(configuration d'un format de papier personnalisé) à la page 4-39.
Format de papier personnalisé (configuration d'un format de papier personnalisé)
162 à 356 mm (6,38 à 14,02 pouces)
140 à 216 mm (5,51 à 8,50 pouces) • Magasin (ECOSYS P3050dn, ECOSYS P3055dn, ECOSYS P3060dn): 105 à 216 mm (4,13 à 8,50 pouces) • Chargeur de papier PF-320 : 92 à 216 mm (3,62 à 8,50 pouces)
Type de support (définition du type de papier du bac) Pour définir le type de papier pour le magasin, reportez-vous à Type de support (définition du type de papier du bac) à la page 4-37.
Pour imprimer correctement sur le papier fourni par le chargeur de en masse en option, utilisez la procédure suivante afin de définir le format de papier et le type de support.
• Type de support (Réglage du type de papier pour chargeur en masse en option)...4-42
Vous pouvez utiliser cette procédure pour définir le format du papier pouvant être fourni par le chargeur en masse.
01 Format du papier 02 Type de support
Type de support (Réglage du type de papier pour chargeur en masse en option) Cette procédure peut être utilisée pour définir le type du papier pouvant être fourni par le chargeur en masse.
01 Format du papier 02 Type de support
(configuration d'un format de papier personnalisé) à la page 4-39). Pour les réglages normaux, se reporter à la section Réglage de l'épaisseur du papier à la page 4-43. Pour les réglages du papier personnalisé, se reporter à la section Paramètres du papier personnalisé à la page 4-44. Les options disponibles dans le menu Config type supp sont les suivantes : • Réglage de l'épaisseur du papier...4-43 • Paramètres du papier personnalisé...4-44

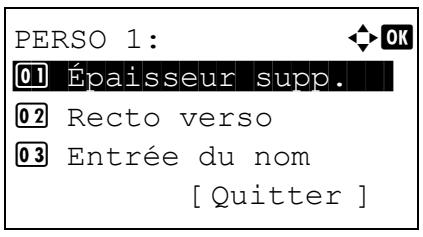

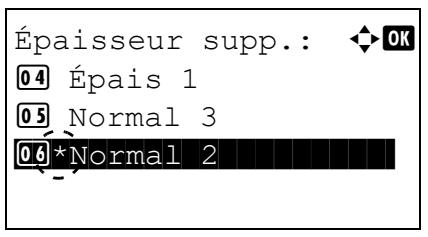

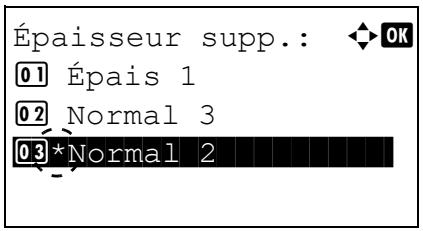

Il est possible de définir l'épaisseur du papier en sélectionnant un grammage. Les grammages disponibles sont les suivants : • Très épais • Épais 3 • Épais 2 Utilisez la procédure ci-dessous pour définir le grammage. (Pour la procédure de réglage des grammage du papier personnalisés (PERSO 1 à 8), se reporter à la section Paramètres du papier personnalisé à la page 4-44).
• Chang. bac auto (Paramètre de changement automatique de bac)...4-50 • Priorité bac MF (Paramètres pour la priorité d'alimentation à partir du bac MF)...4-51 • Mode alim papier (Sélection de la source d'alimentation du papier)...4-51 • Recto verso (Configuration de l'impression Recto verso)...4-52 • Sortie papier (Sélection de la pile de sortie)...4-53 • Ann. A4/Letter (Non prise en compte de la différence entre les formats A4 et Letter)...4-53 • Émulation (Définition de l'émulation)...4-54 • Police (Sélection de la police par défaut)...4-55 • Jeu caractères (définition du jeu de caractères)...4-59 • Qualité impr. (Définition de la qualité d'impression)...4-59 • Param. page (Définition de la pagination)...4-61 • Nom utilisateur (Paramètres d'affichage du nom d'utilisateur)...4-65 • Nom du travail (Paramètres d'affichage du nom du travail)...4-66 • Finisseur trav. (Paramètres du finisseur de travaux)...4-67
1 Source de papier Magasin 2 à 5 (chargeurs de papier en option (seuls les chargeurs de papier installés sont affichés))
4 Appuyer sur ou pour sélectionner la source de papier désirée, puis appuyer sur [OK].

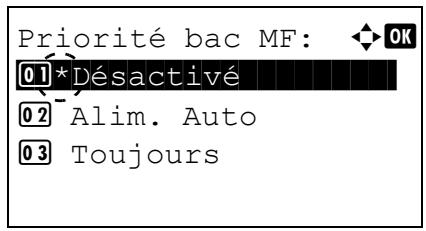

Si le papier est défini dans le bac MF, il est possible de donner la priorité à l'alimentation à partir du bac MF.
1 *Désactivé Toujours (S'il y a du papier dans le bac MF, l'alimentation sera effectuée à partir du bac MF quel que soit le réglage du pilote d'imprimante).

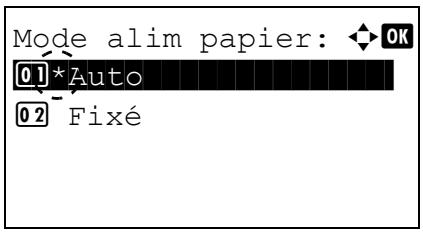

Ce mode spécifie comment le papier est chargé une fois que la source d'alimentation du papier et le type de papier ont été choisis. Si Auto est sélectionné, l'imprimante recherche une source d'alimentation du papier qui correspond au format et au type de papier et le papier est ensuite fourni à partir de cette source. Si Fixé est sélectionné et s'il n'y a pas de source d'alimentation de papier correspondante, le traitement continue comme indiqué par Erreur papier pour Gestion erreurs. Pour plus d'informations sur l'alimentation du papier lorsque Fixé est sélectionné, reportez-vous à la section Erreur papier (Paramètres de détection pour les erreurs de format et type de papier lorsque la source de papier est fixe) à la page 4-116. Pour modifier les paramètres, suivez les étapes ci-après.

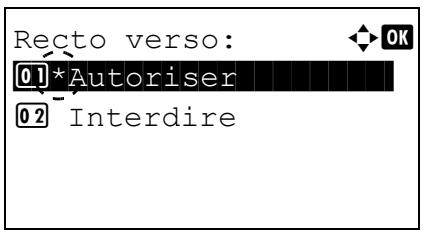

1 L'impression Recto verso est disponible pour les types de papier (support) suivants : Normal Pré-imprimé Relié Modes de reliure La reliure désigne la façon dont les pages imprimées sont réunies (par collage, agrafage, etc.) pour constituer un livre. Il existe deux types de reliure: par le bord long, où les pages sont reliées le long de leur bord long, et par le bord court, où elles sont reliés le long de leur bord court. Lors de la sélection du type de reliure, il est également nécessaire de prendre en compte l'orientation de la page imprimée. Vous pouvez utiliser ces deux types de reliure que vous travailliez en orientation paysage ou portrait. En mode Recto verso, les types de reliure disponibles varient selon l'orientation de l'impression. Il existe quatre types de reliure : (1) portrait bord long (2) portrait bord court, (3) paysage bord long et (4) paysage bord court. L'illustration ci-dessous montre ces méthodes de reliure. (1)
Le menu Sortie papier du panneau de commande vous permet de sélectionner le bac de réception des impressions : bac de sortie face dessous ou bac de sortie face dessus.
Lorsque la valeur Activé est attribuée à l'option Ann. A4/Letter depuis le panneau de commande, l'imprimante ignore la différence qui existe entre les formats A4 et Letter. L'impression se poursuit sans message d'erreur, et ce même si le format réel du papier contenu dans le bac diffère de celui utilisé pour la mise en page du travail.
Les émulations disponibles sont les suivantes : PCL6 IBM Proprinter EPSON LQ-850 L'émulation KPDL (AUTO) permet à l'imprimante de changer automatiquement de mode d'émulation en fonction des données reçues lors de l'impression.
Police (Sélection de la police par défaut) Il est possible de sélectionner la police par défaut. Il peut s'agir d'une des polices internes ou d'une police téléchargée dans la mémoire de l'imprimante ou encore d'une police stockée sur la carte SD/SDHC ou sur le SSD. Dans ce menu, il est également possible de définir le type et le pas des polices Courier et Letter Gothic. Les options disponibles dans le menu Police sont les suivantes : • Sélection de la police Courier/Letter Gothic Normal ou Foncé...4-57 • Modification de la taille de police par défaut...4-57 • Espacement caractère...4-58

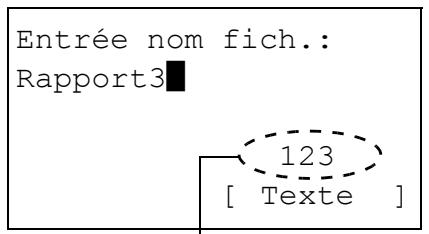

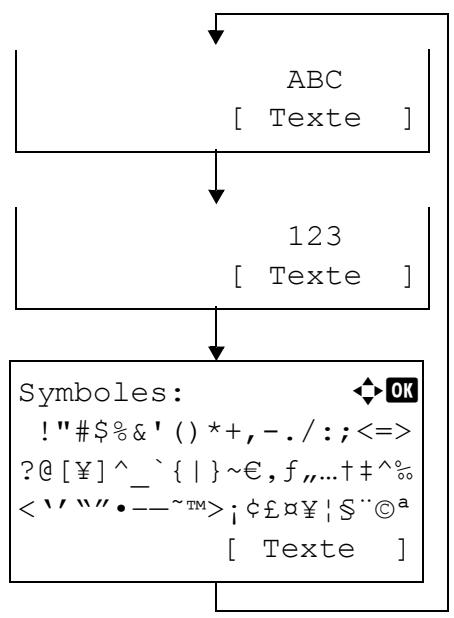

Pour plus de détails sur la saisie de caractères, reportez-vous à la section Méthode de saisie de caractères à la page A-2. Pour sélectionner des polices en option différentes des polices intégrées, sélectionner Option à l'étape 5. Cette opération est possible uniquement si l'imprimante contient des polices optionnelles. La lettre qui précède le numéro indique l'emplacement de la police. I : Police interne S : Police logicielle (téléchargée) M : Polices situées sur la carte SD/SDHC optionnelle H : Polices situées sur le disque RAM ou le SSD optionnel L'épaisseur de la police Courier ou Letter Gothic se définit grâce aux options Normal ou Foncé. Dans la procédure ciaprès, la police Courier est sélectionnée. La procédure est la même pour la police Letter Gothic.
1 Modification de la taille de police par défaut Vous pouvez modifier la taille de la police par défaut. Si vous avez sélectionné une police proportionnelle, il est possible de modifier la taille des caractères.
1 Type police Qualité impr. (Définition de la qualité d'impression) Dans le menu Qualité d'impression, vous pouvez sélectionner le mode KIR, le mode EcoPrint et d'autres paramètres. Les options disponibles dans Qualité impr. sont les suivantes : • Mode KIR (Sélection du mode KIR)...4-59 • EcoPrint (Sélection du mode EcoPrint)...4-60 • Résolution impr. (Sélection de la résolution d'impression)...4-60 • Densité impr. (Sélection de la densité d'impression)...4-60
1 Utilisez la procédure ci-dessous pour sélectionner le mode EcoPrint.
1 Il est possible de définir la résolution d'impression par défaut de quatre manières : 300dpi, 600dpi, Fast1200 et Fine1200. Ces valeurs, prises dans cet ordre, permettent d'obtenir des caractères imprimés et des graphiques de plus en plus nets.

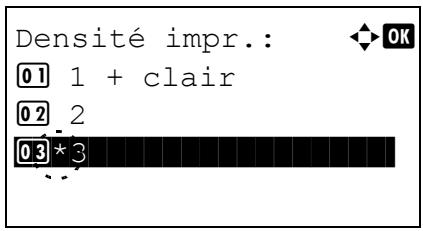

1 Fine1200 Densité impr. (Sélection de la densité d'impression) Il est possible de régler la densité d'impression en cinq étapes : de 1 + clair à 5 + foncé.
1 1 + clair Les options disponibles dans Param. page sont les suivantes : • Copies (Nombre de copies)...4-61 • Impres. réduite (paramètre d'impression réduite)...4-61 • Orientation (Orientation de l'impression)...4-63 • Saut de ligne...4-63 • Retour chariot...4-64 Il est possible de définir le nombre de copies à imprimer pour chaque page.
(1 - 999) /**1-copies (impression réduite). Définir le format du papier avant la réduction et définir le taux de réduction.
être identique au format de papier défini dans les données d'impression.
Consulter le tableau ci-dessous pour connaître les paramètres possibles pour la combinaison de taille source et taille cible/taux de réduction. Taille source

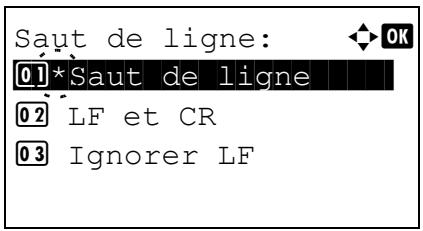

• Saut de ligne : effectue un saut de ligne. • LF et CR : effectue un saut de ligne et un retour chariot. • Ignorer LF / aucun saut de ligne n'est effectué.
1 *Saut de ligne ********************2 LF et CR 3 Ignorer LF
Sélectionner Activé pour ce réglage afin d'agrandir ou de réduire les fichiers XPS en fonction de la zone d'impression pendant l'impression.
1 Les images sont redimensionnées afin de correspondre au format du papier lors de l'impression. • Résolution image Les fichiers images sont imprimés à la résolution spécifiée dans les informations de résolution. Les images sans informations de résolution sont imprimées en utilisant le réglage Format du papier. • Résolution impr. Les images sont imprimées en utilisant une correspondance de 1 à 1 entre les pixels du fichier image et les points imprimés. Par exemple, la taille d'impression d'un fichier image de 600 x 300 pixels est de 1 pouce x 1/2 pouce.

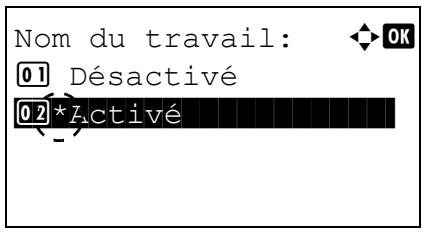

Définir si le nom de travail est affiché ou non dans le pilote d'imprimante.
1 Désactivé 2 *Activé Il est possible de sélectionner la condition qui est considérée comme une fin de travail si le travail d'impression n'a pas pu être traité jusqu'au bout en raison de l'environnement ou pour une autre raison. Lorsque EOJ est sélectionné, la terminaison des données du travail (R RES;!! EXIT;) est considérée comme un travail jusqu'à sa détection. Lors de la sélection Fin de session, les données incluses dans une session réseau à la connexion au réseau sont considérées comme un travail. Lorsque UEL est sélectionné, l'UEL inclus dans la terminaison des données du travail est considéré comme un travail jusqu'à sa détection.
01 *EOJ 02 Fin de session • Redém. réseau. (Redémarrage du kit d'interface réseau en option)...4-78
Lorsque Command Center RX est utilisé, les paramètres du réseau et les paramètres de sécurité peuvent être aisément modifiés et vérifiés depuis l'ordinateur. Pour plus d'informations, voir Command Center RX User Guide.
01 Nom d'hôte • Déconnexion auto (paramètres de déconnexion automatique)...4-69 • Tempor. déconn. (configuration du temps de déconnexion)...4-70
Spécifier le nom du périphérique.
Remarque Ce paramètre s'affiche lorsque le paramètre pour Déconnexion auto (paramètres de déconnexion automatique) à la page 4-69 est réglé sur Activé.

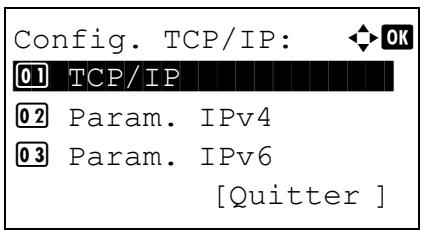

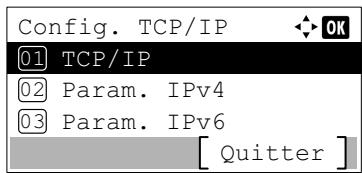

• Config. TCP/IP (paramètres TCP/IP pour la kit d'interface réseau en option)...4-99 • Redém. réseau. (Redémarrage du kit d'interface réseau en option)...4-78
Configuration (paramètres du réseau sans fil) Cette fonction sélectionne les paramètres pour le réseau sans fil.
Statut connex. (Vérifier le statut de connexion du réseau sans fil)...4-71
État Lors de la connexion à un point d'accès compatible avec l'installation automatique du réseau sans fil, il est possible de sélectionner les paramètres de connexion en utilisant Install. rapide.
01 Réseau dispon. • PIN (terminal) (Connexion à l'aide d'un code PIN (pour le Kit d'interface réseau sans fil))...4-73
Affiche les points d'accès auxquels il est possible de se connecter.
AccessPoint_001 Entrer la clé prépartagée à l'aide des touches numériques, puis appuyer sur [OK].
64. Pour plus de détails sur la saisie de caractères, reportezvous à la section Méthode de saisie de caractères à la page A-2.
Le code PIN pour la machine est généré automatiquement.
Êtes-vous sûr? Oui Il est possible de modifier les paramètres détaillées du réseau sans fil.
01 Nom rés. (SSID) 02 Authentif.réseau WPA2-Enterprise à l'aide de la page web du Kit d'interface réseau sans fil en option (IB-36). Pour plus d'informations, se reporter au Command Center RX User Guide.

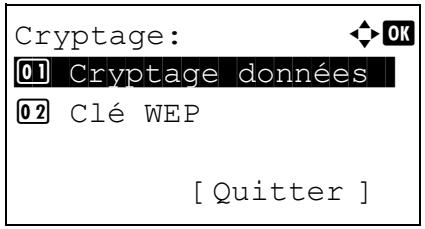

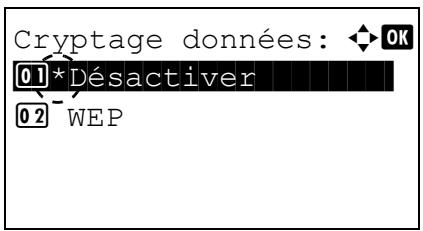

01 *Ouvert Cette fonction définit la méthode de cryptage.
01 *Désactiver Cette fonction enregistre la clé prépartagée.
• TCP/IP (Activer/désactiver TCP/IP)...4-99 • Param. IPv4 (paramètres TCP/IP IPv4)...4-99 • Param. IPv6 (paramètres TCP/IP IPv6)...4-99 La méthode de réglage est identique à celle des paramètres du réseau standard. Pour plus d'informations, se reporter à la section TCP/IP (Activer/désactiver TCP/IP) à la page 4-79.
Sélectionne les paramètres pour TCP/IP (IPv4). La méthode de réglage est identique à celle des paramètres du réseau standard. Pour plus d'informations, se reporter à la section Param. IPv4 (paramètres TCP/IP IPv4) à la page 4-79.
Général sans redémarrer le réseau.
Configurer les paramètres du réseau filaire. Les options disponibles dans le réseau filaire sont les suivantes : • Config. TCP/IP (Paramètres TCP/IP)...4-78 • Interface LAN (Paramètre d'interface réseau local)...4-85
01 Désactivé Masque de sous-réseau, Passerelle par défaut et Bonjour pour les paramètres IPv4 sont affichées lorsque TCP/IP est activé. DHCP (Paramètres DHCP) DHCP (Dynamic Host Configuration Protocol) est le protocole qui attribue les informations nécessaire pour établir une connexion réseau lorsqu'un hôte tente de se connecter au réseau (Internet). Ces informations comprennent l'adresse IP du nœud local et le routeur par défaut (le routeur dans le propre système de réseau de l'hôte) et le serveur DNS (Domain Name System). DHCP est une extension du protocole de démarrage BOOTP (Bootstrap).
01 Désactivé Ce protocole est utilisée pour l'assignation automatique d'une adresse IP lors de la connexion à un petit réseau qui ne dispose par de serveur DHCP. Sélectionner une adresse dans la plage de 169.254.0.1 à 169.254.255.254 et si aucun autre périphérique du réseau utilise cette adresse, elle est utilisée comme adresse de la machine.
Une adresse IP est l'adresse du périphérique réseau (comme un ordinateur) et elle est inclue dans les paquets IP selon les besoins pour l'envoi et la réception des données Internet (paquets IP). Les adresses IP peuvent être des adresses de destination ou des adresses sources. Plus particulièrement, une adresse IP est une chaîne de bits composée d'une adresse d'hôte (ou section d'hôte) qui identifie un ordinateur (hôte) connecté à Internet et une adresse réseau (ou section réseau) qui identifie le réseau auquel appartient l'ordinateur (ou plus spécifiquement, l'interface réseau de l'ordinateur). Des chaînes de bits (adresses IP) qui sont uniques sur tout Internet sont attribuées à chaque ordinateur ou interface. Les adresses IP actuellement utilisées sur Internet (IPv4) possèdent une longueur fixe de 32 bits.
Un masque de sous-réseau représente toutes les sections d'adresse réseau par un 1 et toutes les section d'adresse d'hôte par un 0. Le nombre de bits dans le préfixe indique la longueur de l'adresse réseau. Le terme préfixe se réfère à quelque chose qui est ajouté au début et, dans ce contexte, il indique la première section de l'adresse IP. Lorsqu'une adresse IP est écrite, la longueur de l'adresse réseau peut être indiquée par la longueur du préfixe après une barre oblique vers l'avant (/). Par exemple, "24" dans l'adresse "133.210.2.0/24". De cette manière, "133.210.2.0/24" indique l'adresse IP "133.210.2.0" avec un préfixe de 24 bits (section réseau). Cette nouvelle section adresse réseau (faisant partie à l'origine de l'adresse hôte), rendue possible par le masque de sousréseau, est appelée adresse de sous-réseau.
La passerelle se réfère en général à un dispositif de conversion de protocole utilisé pour permettre l'interconnexion des réseaux ayant des protocoles différents. Par exemple, un dispositif de passerelle est nécessaire pour connecter un réseau fermé différent (utilisant son propre protocole) au réseau ouvert Internet (utilisant TCP/IP). En installant une passerelle, les protocoles de communication et les modes d'affichage des données sur les différents réseau sont rendus compatibles. Sur les réseaux TCP/IP, le terme passerelle est utilisé pour désigner les routeurs.
Utiliser et pour changer de position de saisie, indiquée en surbrillance.
Param. IPv4 s'affiche à nouveau.
Sélectionne les paramètres pour TCP/IP (IPv6). TCP/IP (IPv6) se base sur le protocole Internet actuel, TCP/IP (IPv4). L'IPv6 est la future génération du protocole Internet et il étend l'espace d'adresse disponible pour résoudre le problème du manque d'adresses lié à l'IPv4. Ce nouveau protocole permet également d'introduire d'autres améliorations comme une fonctionnalité de sécurité supplémentaire et la capacité de hiérarchiser la transmission de données.
01 Param. IPv6 Utiliser et pour changer de position de saisie, indiquée en surbrillance.
Remarque Avant de saisir la passerelle, s'assurer que l'option RA(Stateless) est réglée sur Désactivé.
Le routeur IPv6 communique (transmet) les informations comme le préfixe d'adresse global en utilisant l'ICMPv6. Cette information est le Router Advertisement (RA). ICMPv6 signifie Internet Control Message Protocol (protocole de message de contrôle sur Internet) et il s'agit d'une norme IPv6 définie dans la RFC 2463 "Internet Control Message Protocol (ICMPv6) for the Internet Protocol Version 6 (IPv6) Specification".
à un nœud IPv6. Puisque les adresses réseau qui peuvent être utilisées sont attribuées automatiquement, la charge de gestion du nœud IPv6 est réduite dans les systèmes où l'administrateur doit exercer un contrôle étroit sur l'attribution d'adresse IP.
01 DHCPv6 IPv6 s'affiche à nouveau.
Spécifier les paramètres de l'interface LAN à utiliser.
Spécifier le numéro de port.
(Paramètres détaillés pour le protocole réseau) page 4-25.
(1 - 32767) 12345 Définir si activer ou non cette fonction pour chaque réseau.
Spécifier le réseau à utiliser pour la fonction d'envoi et l'authentification réseau.
Remarque Ce paramètre s'affiche lorsque le paramètre pour Réseau principal (Sélection de l'interface réseau à utiliser) à la page 4-88 est réglé sur une option différente de Réseau en option.
Appuyer sur [Non] ([Sélection de droite]) pour revenir à l'écran de l'étape 3.
L'appui sur [Non] ([Sélection de droite]) renvoie au menu Réseau sans redémarrer le réseau.
Lorsque la page web de l’IB-50 ou de l’IB-51 est utilisée, les paramètres du réseau et les paramètres de sécurité peuvent être aisément modifiés et vérifiés depuis l'ordinateur. Pour plus d'informations, voir IB-50/IB-51 User Manual.

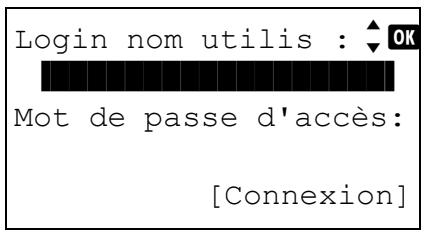

/******************Mot de passe d'accès: • Lors de la connexion en tant qu'administrateur, l'écran de connexion ne s'affiche pas et l'écran du menu Réseau en option s'affiche.
Cette fonction sélectionne les paramètres pour le Réseau sans fil.
1 Statut connex. • Install. rapide (installation rapide pour le réseau sans fil)...4-92 • Install. perso (Paramètres détaillés pour le réseau sans fil)...4-94
Lorsque le kit d'interface réseau sans fil en option (IB-51) est installé, il est possible de vérifier l'état du réseau sans fil.
État: • PIN (produit) (Connexion à l'aide d'un code PIN (pour le kit d'interface réseau sans fil)) • PIN (terminal) (Connexion à l'aide d'un code PIN (pour le point d'accès))
Entrer la clé WEP à l'aide des touches numériques, puis appuyer sur [OK].
Le code PIN pour la machine est généré automatiquement.
PIN:xxxxxxxx [ Suivant ] 3. La connexion avec le point d'accès démarre.
La connexion est démarrée en utilisant le code PIN pour le point d'accès. Entrer le code PIN pour le point d'accès. Pour les détails du code PIN pour le point d'accès, se reporter au manuel d'utilisation du point d'accès.
01 Nom rés. (SSID) 02 Mode connexion • Canal (Paramètres du canal) • Authentif.réseau (Paramètre d'authentification réseau) • Cryptage (Paramètres de cryptage)
(1 - 11) /11- WPA2-Enterprise à l'aide de la page web du kit d'interface réseau sans fil en option (IB-51). Pour plus d'informations, consulter le IB-51 Manuel d'utilisation.
1 Remarque Ce paramètre ne s'affiche pas lorsque le paramètre pour Authentif.réseau (Paramètre d'authentification réseau) à la page 4-96 est réglé sur l'utilisation d'une méthode d'authentification différente de Ouvert, Partagé, WPA-PSK et WPA2-PSK à l'aide de l'utilitaire.
1 Les options disponibles dans les paramètres TCP/IP sont les suivantes : • TCP/IP (Activer/désactiver TCP/IP) • Param. IPv4 (paramètres TCP/IP IPv4) • Param. IPv6 (paramètres TCP/IP IPv6) La méthode de réglage est identique à celle des paramètres du réseau standard. Pour plus d'informations, se reporter à la section TCP/IP (Activer/désactiver TCP/IP) à la page 4-77.
Sélectionne les paramètres pour TCP/IP (IPv4). La méthode de réglage est identique à celle des paramètres du réseau standard. Pour plus d'informations, se reporter à la section Param. IPv4 (paramètres TCP/IP IPv4) à la page 4-77.
1 Désactivé Général s'affiche à nouveau.
AppleTalk est une protocole de communications utilisé principalement sur les ordinateurs Macintosh et il se réfère également aux fonctions du réseau Mac OS. AppleTalk attribue des adresses réseau de 24 bits (une section réseau de 16 bits et une adresse de nœud de 8 bits) qui sont utilisées pour identifier les périphériques (ordinateurs, imprimantes, etc.) sur le réseau. Lors de la mise sous tension, un signal est diffusé sur le réseau et les adresses et les noms des machines sont attribués automatiquement.
1 Désactivé Général s'affiche à nouveau.
Il peut être utilisé avec l'IPv4 et avec l'IPv6.
Spécifier les paramètres de l'interface LAN à utiliser. Le réglage par défaut est Auto.
Les options disponibles Périphériques communs sont les suivantes : • Langue (Sélection de la langue des messages)...4-103 • Déf. écran(bte) (Paramètres de l'écran par défaut de la boîte de document)...4-104 • Définition date (Paramètres de date et heure)...4-105 • Alarme (Paramètres alarme (sonnerie))...4-109 • Param disque RAM (Utilisation du disque RAM)...4-111 • Formater SSD (formatage du SSD)...4-112 • Formater carteSD (Formatage de la carte mémoire SD)...4-113 • Lumin. affich. (paramètre de luminosité de l'écran)...4-114 • Rétroécl. Écran (Paramètre de rétroéclairage de l'écran)...4-114 • Gestion erreurs (Paramètres de détection d'erreur)...4-114 • Param. tempor. (Paramètres du temporisateur)...4-117 • Aff. état/journ. (paramètre afficher état/journal)...4-130 • Type clavier USB (Sélection du type de clavier USB)...4-131 • Alerte toner bas (Paramètre du niveau d'alerte pour l'ajout de toner)...4-132 • Impr.msgBannière (Vérification du paramètre avant l'impression de bannière)...4-134
Langue (Sélection de la langue des messages) La procédure ci-après vous permet de sélectionner la langue d'affichage des messages à l'écran. En option, il est également possible d'installer d'autres langues. Adressez-vous à votre technicien de maintenance pour plus d'informations à ce sujet.
1 Déf. écran(bte) (Paramètres de l'écran par défaut de la boîte de document) Sélectionner l'écran à afficher lors de l'appui sur [Boîte de document].
1 IMPORTANT Pour modifier la définition de la date, il faut saisir le nom d'utilisateur et le mot de passe de connexion de l'administrateur. Pour plus d'informations sur les paramètres de l'administrateur, se reporter à la section Administrateur à la page 4-153. Si la date ou l'heure sont modifiées pendant l'utilisation d'une application, cette dernière ne pourra plus être utilisée. Les paramètres de date et heure comprennent les éléments suivants : • Date (Paramètre de date)...4-106 • Heure (Paramètre de l'heure)...4-107 • Format de date (Sélection du format de date)...4-107 • Déf. fuseau hor. (Paramètre du fuseau horaire)...4-108 • Heure d'été (Paramètre de l'heure d'été)...4-108
Il est possible de choisir parmi trois formats de date.
1 *MM/JJ/AAAA Remarque Si vous sélectionnez une région qui n'applique pas l'heure d'été, le réglage de l'heure d'été ne s'affiche pas.

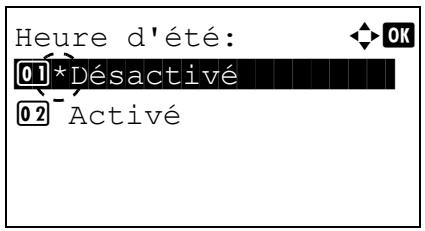

Définir l'heure d'été.

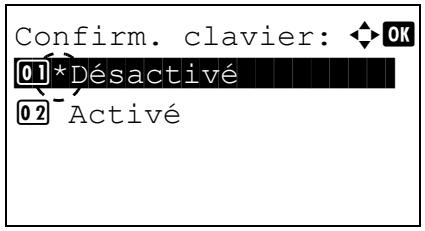

• Confirmation clé (Paramètres de tonalité de confirmation de touche)...4-109 • Avis de fin trav (Paramètres de tonalité de fin de travail)...4-109 • Prêt (Paramètres de tonalité de fin de préparation)...4-110 • Erreur (Paramètres de tonalité d'erreur)...4-110 • Confirm. clavier (Paramètre de tonalité de confirmation de clavier)...4-110
Lorsque Activé est sélectionné pour cette option, une tonalité retentit à la fin de l'impression.
1 *Désactivé Lorsque Activé est sélectionné pour cette option, une tonalité retentit lorsque la préparation de l'impression est terminée.
1 Lorsque Activé est sélectionné pour cette option, une tonalité retentit à chaque fois qu'un clavier USB est utilisé. Le réglage par défaut est Désactivé.
1 Pour utiliser un disque RAM, activez ce dernier et entrez la taille que vous souhaitez lui allouer en suivant la procédure ciaprès. La taille maximale du disque RAM se calcule comme suit : Lorsque le disque RAM est activé = la taille maximum du disque RAM est de 16 MB (sans option). Lorsque la mémoire en option est installée = la taille maximum du disque RAM est de la moitié de la mémoire totale en option installée Pour activer le disque RAM dans la mémoire de l'imprimante, il est nécessaire, dans un premier temps, de rendre le mode Disque RAM activé, puis, dans un second temps, de définir la taille de ce disque (reportez-vous à la section suivante). La présence d'un disque RAM dans l'imprimante permet d'effectuer les opérations suivantes.
IMPORTANT Le disque RAM ne peut pas être utilisé lorsqu'un SSD en option (HD-6) est installé. Un disque RAM stocke uniquement les données de façon temporaire. En effet, ces dernières sont effacées dès lors que l'imprimante est réinitialisée ou mise hors tension. Le disque RAM permet d'utiliser certaines fonctions de la boîte de travail. L'espace alloué au disque RAM est pris sur la mémoire de l'imprimante mise à la disposition des utilisateurs. Lorsque la taille du disque RAM est trop importante, cela peut entraîner une diminution de la vitesse d'impression ou des problèmes de manque de mémoire. Les options disponibles dans Param disque RAM sont les suivantes : • Mode RAM Disk (Paramètres du disque RAM)...4-112 • Dim RAM Disk (Définition de la taille du disque RAM)...4-112
Param disque RAM s'affiche à nouveau.
Utilisez cette procédure pour régler la quantité de mémoire utilisée par le disque RAM.
(1-16) Formater SSD (formatage du SSD) Lorsqu'un SSD en option est introduit dans l'imprimante pour la première fois, il doit être formaté avant l'utilisation. Ce menu s'affiche uniquement lorsque le SSD est installé sur l'imprimante.
SSD s'opère à partir de l'imprimante. Si le SSD n'a pas encore été formaté, le voyant Attention clignote et Formater SSD s'affiche. Utiliser la procédure ci-dessous pour formater le SSD. Lorsqu'un nouveau SSD est inséré dans l'emplacement de l'imprimante, Formater SSD dur s'affiche à l'écran.
L'imprimante est équipée d'un emplacement destiné à recevoir une carte mémoire SD. Pour être utilisée par l'imprimante, une nouvelle carte mémoire SD doit absolument être formatée. Le formatage permet l'écriture de données sur la carte mémoire SD.
Le formatage de la carte mémoire SD s'opère à partir de l'imprimante. Lorsqu'une nouvelle carte mémoire SD est insérée dans l'emplacement de l'imprimante, le message Formater carteSD s'affiche sur l'écran.

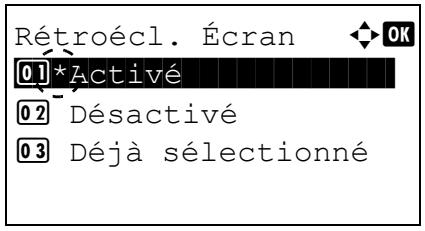

Êtes-vous sûr ? z Carte SD Définir le rétroéclairage de l'écran.
1 La procédure ci-après spécifie les paramètres pour les méthodes de détection utilisées pour les erreurs d'impression Recto verso et pour les erreurs de format de papier et de type de papier lorsque la source de papier est fixe. Les options disponibles dans Gestion erreurs sont les suivantes : • ErreurPapRecVers (Détection d'erreur de l'impression Recto verso)...4-115 • Erreur papier (Paramètres de détection pour les erreurs de format et type de papier lorsque la source de papier est fixe)...4-116 • Bac MF vide (Avertissement lorsque le bac MF est vide)...4-116 • Erreur insert. (Action lorsqu'une erreur de format se produit durant le chargement du papier)...4-116
• Appuyer sur [Annuler] pour annuler l'impression.
1 *Recto Régler cette option sur Continuer pour continuer l'impression même si le format ou le type de papier spécifié sont différents de la source de papier fixe, ou bien régler cette option sur Afficher erreur pour afficher l'erreur d'alimentation en papier.
1 Si le format de papier spécifié est différent du format de papier qui est chargé lors de l'impression en utilisant une source de papier fixe, il est possible de sélectionner Continuer pour continuer l'impression ou Afficher erreur pour que l'erreur de chargement de papier s'affiche.
01 *Continuer Régler ce paramètre sur Activé pour afficher une erreur lorsque le bac MF est configuré comme source de papier par défaut et qu'il n'y a plus de papier dans le bac MF oule régler sur Désactivé pour ne pas afficher d'erreur. Le réglage Activé permet l'affichage du message de papier vide lorsque le bac MF est vide.
La procédure ci-après spécifie les paramètres liés au temporisateur comme le délai de temporisation de l'alimentation papier automatique et les paramètres de délai de temporisation de la mise en veille automatique.
Administrateur à la page 4-153. Les options disponibles dans Param. tempor. sont les suivantes : • Réinit.AutoPann. (Paramètres de rétablissement automatique du panneau)...4-119 • Tempo. réinit. (Définition du temporisateur de rétablissement du panneau)...4-119 • Param niv veille (délai de temporisation de la mise en veille) à la page 4-120 • Tempor. veille (Délai de temporisation de la mise en veille)...4-122 • Règle d'arrêt (paramètre de règle d'arrêt) (pour l'Europe)...4-123 • Tempo. arrêt (paramètres du temporisateur d'arrêt) (pour l'Europe)...4-124 • Par.tempor.hebdo (Paramètres de temporisation hebdomadaire)...4-125 • Corr.Erreur auto (Correction automatique des erreurs)...4-128 • Temp.Corr.Erreur (Définition du délai de reprise après correction d'une erreur)...4-129 • Délai saut page (Délai de temporisation de l'alimentation papier automatique)...4-129 • Dépas.délai ping (Paramètre du temps de dépassement de délai pour le ping)...4-129

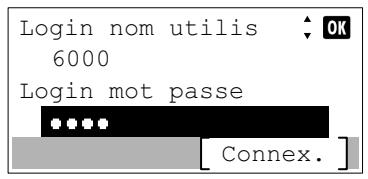

/******************Login mot passe: Pour définir le délai de réinitialisation automatique du panneau, reportez-vous à la section Tempo. réinit. (Définition du temporisateur de rétablissement du panneau) à la page 4-119.
1 Désactivé Lorsque Réinit.AutoPann. est réglé sur Activé, cette option définit le délai de rétablissement automatique du panneau après la dernière action de la part de l'utilisateur.
(5 - 495) Pour l'Europe Cette option permet de définir si la machine passe ou non en mode veille pour chaque fonction.
Kit d'interface réseau sans fil (IB-51) ou le Kit d’interface parallèle en option (IB-32B) ont été installés.
Mode Économie d'énergie : Il permet de réduire davantage la consommation d'énergie qu'en mode Reprise rapide. Avec le mode Économie d'énergie, il est possible de choisir si activer le mode Économie d'énergie individuellement pour chaque fonction.
Lorsque le Kit d’interface réseau (IB-50), le Kit d'interface réseau sans fil (IB-51) ou le Kit d’interface parallèle en option (IB-32B) en option ont été installés, le menu Param niv veille ne s'affiche pas et la machine passe en mode Reprise rapide.
Tempor. veille (Délai de temporisation de la mise en veille) Définir le délai avant le passage en veille. L'imprimante reprend son mode de fonctionnement normal dans les cas suivants : elle reçoit un travail d'impression, la touche [OK] est enfoncée ou l'un des capots externes est ouvert.
Les options disponibles dans Par.tempor.hebdo sont les suivantes : • Tempor. hebdo (Paramètres de temporisation hebdomadaire)...4-125 • Planification (Paramètres de planification)...4-125 • Param.tentatives (Paramètres des tentatives)...4-127
Définir la planification pour la mise hors tension et sous tension de la machine. Les options disponibles dans Par.tempor.hebdo sont les suivantes : • Planification (Paramètres de planification)...4-125 • Sous tension (Paramètres de mise sous tension)...4-126 • Hors tension (Paramètres de mise hors tension)...4-126 Planification (Paramètres de planification) Spécifier l'heure de chaque jour de la semaine à laquelle la machine se met hors tension.
01 Lundi Les options disponibles dans Par.tempor.hebdo sont les suivantes : • Tentatives (Paramètres des tentatives)...4-127 • Nbre tentatives (Paramètres du nombre de tentatives)...4-127 • Interv. d'essai (Paramètres de l'intervalle des tentatives)...4-127
01 Tentatives Définir le nombre de tentatives.
(0 - 10) Interv. d'essai (Paramètres de l'intervalle des tentatives) Définir l'intervalle d'essai.
Exemple : si une imprimante est utilisée en tant qu'imprimante réseau et qu'un utilisateur est à l'origine des erreurs cidessous, les données envoyées par l'utilisateur suivant seront néanmoins imprimées au terme d'un délai prédéfini. Les erreurs susceptibles d'être corrigées automatiquement sont les suivantes : Erreur KPDL. Erreur SSD. Erreur disque RAM. Pas de copies multi. Erreur mémoire USB. Limitée par la comptabilité des travaux. Travail non stocké. Pour la procédure de réglage du délai de reprise après la correction automatique d'une erreur, reportez-vous à la section Temp.Corr.Erreur (Définition du délai de reprise après correction d'une erreur) à la page 4-129.
1 Régler le temps avant qu'un dépassement de délai ne se produise lorsque Ping est exécuté dans Réseau.
(1 - 30) Le réglage de l'affichage est le suivant : Afficher toutAll (tous les utilisateurs peuvent voir les travaux) Mes trav. uniq. (seuls les travaux de l'utilisateur sont affichés) Masquer tout (seuls les utilisateurs ayant des privilèges d'administrateur peuvent voir les travaux)
12 Type clavier USB (Sélection du type de clavier USB) Sélectionner le type de clavier USB à utiliser.
1 Les fonctions de sécurité peuvent être définies pour protéger le fonctionnement de l'imprimante et les données d'impression.
Les options disponibles dans Sécurité sont les suivantes : • Sécurité réseau (Paramètres de sécurité du réseau)...4-137 • Conf bloc interf (Paramètre de blocage de l'interface externe)...4-138 • Niveau sécurité...4-141 • Sécu. données (Paramètre de sécurité des données)...4-141

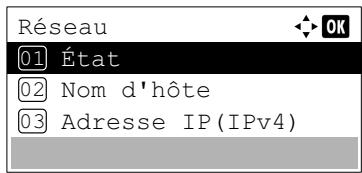

IMPORTANT Vérifiez la sélection des paramètres du réseau avec votre administrateur réseau. Les options disponibles dans Sécurité réseau sont les suivantes : • Config. SSL (Paramètres Serveur SSL)...4-138
Les serveurs SSL utilisent ce protocole pour authentifier les serveurs et les clients. Les options disponibles dans Config. SSL sont les suivantes : • SSL (Paramètres Serveur SSL)...4-138
• Hôte USB (Paramètre du port USB)...4-139 • Périph USB (Paramètres de l'interface USB)...4-139 • Option I/F (paramètres de l'interface réseau en option)...4-140 • I/F parallèle (paramètre de l'interface parallèle)...4-140 • Stockage USB (Paramètres de la mémoire USB)...4-140
Cette procédure bloque et protège l'interface USB.
• Initialis. SSD (paramètre d'initialisation du SSD)...4-141 • Nettoy. données (Nettoyage des données stockées)...4-143
* Initialisation (initialisation sur SSD en option) Écraser toutes les données stockées sur le SSD en option (HD-6) lors de la mise au rebut de l'imprimante.
SSD en option (HD-6) est installé et 2 heurs lorsqu'un SSD en option (HD-7) est installé.
Il est impossible d'annuler l'opération une fois commencée. Retirer le câble USB et le câble réseau, etc. avant d'effectuer cette opération. Ne pas mettre la machine hors tension lorsque la suppression est en cours. Si la machine est mise hors tension durant la suppression, la suppression sera effectuée automatiquement lorsque la machine sera remise sous tension, mais une opération complète ne peut pas être garantie. Les données supprimées sont les suivantes. • Paramètres de travail • Paramètres de la machine (paramètres réseau) • Certificats • Paramètres utilisateur (liste d'utilisateurs, boîtes de document) • Administration de la machine (journaux des travaux, comptabilité des travaux)
Êtes-vous sûr ? * Cette opération durera un moment. [ Oui ] [ Non Remarque Lorsqu'un SSD en option (HD-6) est installé, l'imprimante redémarre automatiquement avant le nettoyage des données. L'appui sur [Non] ([Sélection de droite]) renvoie au menu Sécu. données sans nettoyer les données.

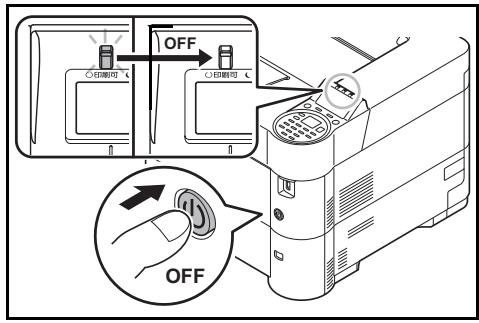

Appuyer sur [OK] ([Sélection de droite]) et mettre la machine hors tension.
Il est possible de définir l'administration des connexions d'utilisateur et la comptabilité des travaux sur cette machine. NomUtil/CptaTrav comprend les éléments suivants. • ParamLogin util (Paramètre de connexion utilisateur)...4-144 • Param.compt.trav (Paramètres de la comptabilité des travaux)...4-158 • ID trav. inconnu (Paramètres de fonctionnement pour les ID de compte inconnus)...4-166
L'administration des connexions d'utilisateurs est une fonction qui permet de spécifier les utilisateurs pouvant utiliser la machine et de gérer les utilisateurs. Si le nom d'utilisateur et le mot de passe de connexion correspondent à ceux qui ont été enregistrés, l'utilisateur est authentifié et peut se connecter à la machine. Les utilisateurs sont classés en « Utilisateur », « Administrateur » ou « Administrateur de l'appareil » selon leurs droits. Le réglage des niveaux de sécurité ne peut être effectué que par un administrateur de l'appareil. L'authentification pour cette machine utilise un serveur d'authentification réseau. L'enregistrement des utilisateurs est effectué sur le serveur. Dans la liste des utilisateurs locaux pour la machine, 1 utilisateur avec des droits d'administrateur et 1 utilisateur avec des droits d'administrateur de l'appareil sont enregistrés. Pour modifier les informations de l'administrateur, se reporter à la section Administrateur à la page 4-153. Lorsque le kit d'authentification par carte est activé, il est possible de se connecter à l'aide d'une carte ID.
Procéder comme suit lors de la première administration des connexions d’utilisateurs. Activer l’administration des connexions d’utilisateurs. (page 4-147) ▼ Ajouter un utilisateur sur le serveur réseau. ▼ Appuyer sur Logout. (page 4-151) ▼ L’utilisateur enregistré se connecte pour effectuer les opérations. (page 4-151)
Remarque Lorsque l'administration des connexions d'utilisateurs est définie : • Lors de la connexion en tant qu'administrateur, l'écran de connexion ne s'affiche pas et l'écran du menu NomUtil/ CptaTrav s'affiche. • Le réglage n'est pas possible lors de la connexion sans le statut d'administrateur. Se reconnecter en tant qu'administrateur.
• Port (Paramètre du numéro de port)...4-149 • Nom de domaine (Saisie du nom de domaine)...4-149 Type de serveur (Sélection du type de serveur) Sélectionner le type de serveur pour le serveur d'authentification.
1 NTLM 2 Saisir le nom d'hôte pour le serveur d'authentification.
* Saisir le numéro de port pour le serveur d'authentification.

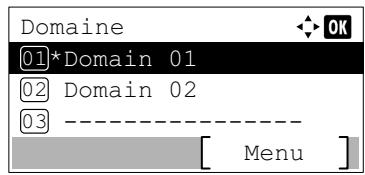

Saisir le nom de domaine pour le serveur d'authentification.
(Sélection du type de serveur) à la page 4-148.
Pour plus de détails sur la saisie de caractères, reportezvous à la section Méthode de saisie de caractères à la page A-2.

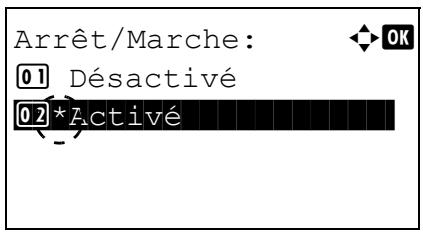

Ce paramètre sert à obtenir les informations de l'utilisateur à partir du serveur LDAP.
Type de serveur (Sélection du type de serveur) à la page 4-148.
1 (Sélection du type de serveur) à la page 4-148.
Enregistrer les nouveaux utilisateurs à partir de KYOCERA Net Manager. Pour plus d'informations, se reporter à la section KYOCERA Net Manager User Guide.
Pour les paramètres administrateur, se reporter à la section Administrateur à la page 4-153. Pour le verrouillage du panneau de commande, se reporter au Command Center RX User Guide.

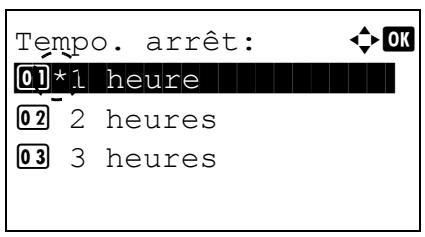

• Lorsque la machine est mise hors tension après l'écoulement du délai d'arrêt automatique. • Lorsque les paramètres sont rétablis aux valeurs par défaut après l'écoulement du délai de rétablissement automatique du panneau.

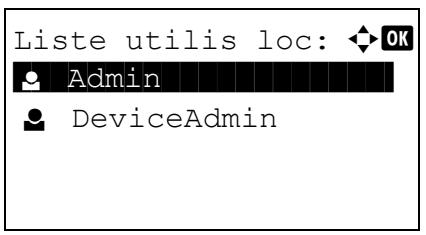

Dans la liste des utilisateurs locaux pour la machine, 1 utilisateur avec des droits d'administrateur et 1 utilisateur avec des droits d'administrateur de l'appareil sont enregistrés. Les propriétés de chaque utilisateur sont les suivantes : Administrateur de la machine
Remarque Se connecter comme administrateur de l'appareil pour modifier les informations de l'administrateur. Lors de la connexion en tant qu'administrateur, il est uniquement possible de consulter les informations de l'administrateur.
Admin Recommencer la saisie du nouveau mot de passe.
Remarque Cet élément ne s'affiche que lorsque la comptabilité des travaux est définie.
ID de compte 00000001 Login clavier (Paramètre pour l'autorisation de connexion par clavier) Ce paramètre permet également la connexion à l'aide des touches numériques sur l'écran Login carte ID. Lorsque Autoriser est défini, LoginCla s'affiche sur l'écran de connexion et il est possible de se connecter en saisissant le nom d'utilisateur et le mot de passe de connexion à l'aide des touches numériques. Lorsque Interdire est réglé, il est impossible de se connecter à l'aide des touches numériques.
1 Lorsque Utiliser PIN est sélectionné pour ce paramètre, même si Connexion PIN est réglé sur Désactivé, il est possible de saisir le code PIN pour l'authentification supplémentaire.
La comptabilité des travaux est une fonction qui permet de gérer le nombre de pages pour chaque service à travers l'utilisation des ID de compte saisis. Pour spécifier les paramètres de comptabilité des travaux, il est nécessaire de se connecter avec un nom d'utilisateur et un mot de passe de connexion d'administrateur. Pour plus de détails l'administration des connexions d'utilisateurs, se reporter à la section ParamLogin util (Paramètre de connexion utilisateur) à la page 4-144. La comptabilité des travaux sur cette machine offre les fonctionnalités suivantes : • Prise en charge d'un maximum de 100 services • La longueur des ID de compte peut être de 8 bits, de 1 à 99 999 999 • Gestion de l'impression collective pour le même ID de compte • Total du nombre de pages utilisées pour chaque service • Limites au choix (de 1 à 9 999 999) pour le nombre de pages utilisées Les options disponibles dans le menu Param.compt.trav sont les suivantes : • Compta. trav. (Paramètres de la comptabilité des travaux)...4-160 • Accès compta (paramètre d'accès à la comptabilité des travaux)...4-160 • Compta.(locale) (paramètres de la comptabilité des travaux)...4-160 • Appl/ restrict. (Paramètres de fonctionnement lorsque les limites sont dépassées)...4-166
/******************Login mot passe: Remarque Lorsque l'administration des connexions d'utilisateurs est définie : • Lors de la connexion en tant qu'administrateur, l'écran de connexion ne s'affiche pas et l'écran du menu NomUtil/ CptaTrav s'affiche.
La procédure ci-après vous permet d'activer (Activé) et de désactiver (Désactivé) la fonction de comptabilité des travaux.
1 Définir l'accès à la comptabilité des travaux
Compta.(locale) (paramètres de la comptabilité des travaux) Il est possible d'ajouter, de modifier et de supprimer un compte, de définir la restriction pour chaque compte et de nompter le nombre de pages imprimées. Les options disponibles dans le menu [Compta.(locale)] sont les suivantes : • Rapport compta. (Impression du rapport de comptabilité)...4-161 • Compta ch. trav (Totaux affichés par compte)...4-161 • Liste compta. (Opération de la liste de comptabilité)...4-163
L'appui sur [Non] ([Sélection de droite]) renvoie au menu Param.compt.trav sans imprimer la liste de comptabilité des travaux.
Appuyer sur [OK]. Le menu Page imprimées/Réinit. Compteur s'affiche à nouveau.
Réinitialise le nombre pages imprimées pour chacun des comptes actuellement définis.
([Sélection de gauche]). Terminé. s'affiche, le compteur est réinitialisé et le menu Page imprimées/Réinit. Compteur s'affiche à nouveau. L'appui sur [Non] ([Sélection de droite]) renvoie à l'écran du menu Page imprimées/Réinit. Compteur sans réinitialiser le compteur.
Spécifie les paramètres pour le service à utiliser pour le réglage de la comptabilité des travaux.
Utilisez cette procédure pour ajouter un nouveau compte.

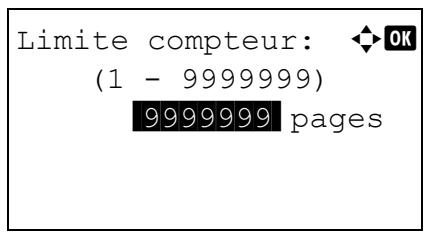

Cette procédure vous permet de vérifier ou de modifier les comptes enregistrés.

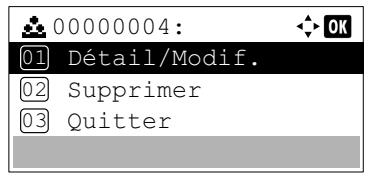

00000001 Vous pouvez utiliser cette procédure pour supprimer un ID de compte enregistré.
L'appui sur [Non] ([Sélection de droite]) renvoie à la liste des options de sélection sans supprimer le compte.
• Ensuite (interdit l'impression à partir du travail suivant)
• Le réglage n'est pas possible lors de la connexion sans le statut d'administrateur. Se reconnecter en tant qu'administrateur.
Les options disponibles dans Ajuster/Maintenance sont les suivantes : • Mode silencieux (réglage du mode silencieux)...4-169 • Redémarrer (Redémarrer imprimante)...4-170 • Param. service (pour la maintenance)...4-170
• Chaque travail (permission pour les réglages de chaque travail)...4-170
Chaque travail (permission pour les réglages de chaque travail) Il est possible de définir l'utilisation du mode silencieux pour chaque travail. Définir si autoriser ou non le paramètre pour chaque travail.
IMPORTANT Param. service est principalement un menu utilisé par le personnel de service pour le travail d'entretien.
Oui, Non l'imprimante. Elle est principalement utilisée pour l'entretien par le personnel de service, mais elle contient des informations qui peuvent vous être utiles.
Nouv.développeur Ce paramètre spécifie le réglage pour la confirmation du remplacement avec le Oui, Non nouveau développeur (rétablissement du nombre total d'images imprimées avec le développeur). Cette option est principalement utilisée pour l'entretien par le personnel de service. Rafr. auto tamb.
Désactivé, Court, machine est mise sous tension ou lorsque la machine sort du mode veille. Afin Standard, Long de maintenir la qualité d'image, le rafraîchissement automatique du tambour est implémenté automatiquement après l'observation de la température et de l'humidité ambiantes. Ici, l'heure pour effectuer le rafraîchissement automatique du tambour est définie.
Lorsque la machine est installée dans un environnement très humide, le temps de démarrage peut être raccourci.

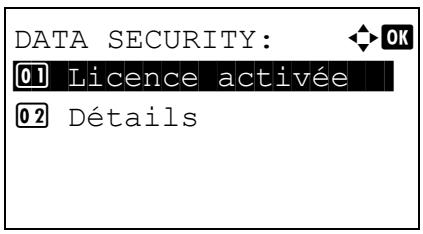

Les applications indiquées ci-dessous sont installées sur cette machine. Il est possible d'utiliser une version d'essai de ces applications pendant une période de temps limitée. • DATA SECURITY (Data Security Kit(E)) • ID Card (Card Authentication Kit(B)) • UG-33 (ThinPrint) Certaines applications peuvent aussi être utilisée pendant une période d'essai limitée. Remarque Lorsque l'administration des connexions d'utilisateurs est définie : • Lors de la connexion en tant qu'administrateur, l'écran de connexion ne s'affiche pas et l'écran du menu Fonctions opt. s'affiche.
Utiliser la procédure ci-dessous pour consulter les détails d'une application.
1 La boîte de document est une fonction permettant de sauvegarder des données d'impression à partir d'un ordinateur sur le SSD (option), la carte mémoire SD/SDHC (option) ou le disque RAM de la machine, puis de les imprimer à partir du panneau de commande. Appuyer sur [Boîte de document] pour afficher le menu de la boîte de document.
• Boîte personnalisée...5-4 • Boîte travaux...5-25 Présentation de la boîte personnalisée et la boîte des travaux La présentation de la boîte personnalisée et de la boîte des travaux et les options nécessaires sont les suivantes : Boîte perso.
Copie rapide: Imprimer des copies supplémentaires ultérieurement. Vérification avant impression : Vérifier la première copie avant de poursuivre l'impression des autres copies. Impression privée : Conserver le document dans l'imprimante pour éviter les accès non autorisés. Travail stocké : Stocker les documents de façon électronique tels que les pages de garde de télécopie.
À propos des options à la page A-5. Pour plus d'informations sur le disque RAM, se reporter à la section Param disque RAM (Utilisation du disque RAM) à la page 4-111. Pour plus d'informations sur le SSD, se reporter à la section Formater SSD (formatage du SSD) à la page 4-112.
La boîte personnalisée est une boîte générique qui permet à l'utilisateur de sauvegarder des données d'impression sur le SSD de l'imprimante et de les réutiliser lorsque cela est nécessaire. La transmission des données à sauvegarder dans la boîte est effectuée par le pilote d'imprimante. Pour plus d'informations, voir Printer Driver User Guide. Utiliser le panneau de commande de l'imprimante pour imprimer les données d'impression stockées dans une boîte personnalisée.
Spécification de la boîte personnalisée à partir d'un ordinateur et envoi du travail d'impression (page 5-36) ▼ Utilisation du panneau de commande pour spécifier un fichier dans la boîte et l'imprimer (page 5-16)
Il est possible de créer des boîtes personnalisées et de modifier les paramètres de la boîte. Les opérations suivantes sont possibles : • Création de boîte personnalisée...5-5 • Modification et suppression des boîtes personnalisées...5-12 • Tri de la liste des boîtes personnalisées...5-13 • Recherche des boîtes personnalisées...5-14 • Paramétrage de la suppression automatique de document pour les boîtes personnalisées...5-15
Center RX. Pour plus d'informations, voir Command Center RX User Guide. Création de boîte personnalisée Créer une boîte personnalisée. Entrer le nom de la boîte et le numéro de boîte, puis passer au paramétrage des détails de la boîte.
Si les détails de la boîte ne doivent pas être définis, sélectionner Quitter et terminer l'opération.
Définir les détails de la boîte si nécessaire. Les éléments à définir sont différents lorsque l'administration des connexions d'utilisateur est désactivée, lorsque l'administration des connexions d'utilisateurs est activée et l'utilisateur est connecté avec des droits d'administrateur et lorsque l'administration des connexions d'utilisateurs est activée et l'utilisateur est connecté avec des droits d'utilisateur.
Nom de la boîte: Boîte 01
1/9 Modifier le nom de la boîte.
Nom de la boîte: Boîte 01
1/9 Aucun et appuyer sur [OK].

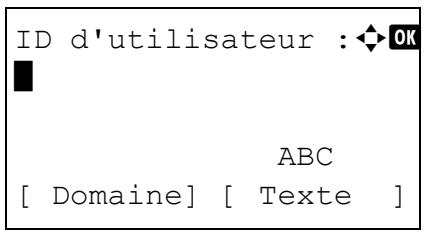

Si le domaine a été enregistré, [Domaine] ([Sélection de gauche]) s'affiche. Appuyer sur [Domaine] ([Sélection de gauche]), et appuyer sur ou pour sélectionner le nom de domaine.
(paramètres du propriétaire) à la page 5-7.
Autorisation: Il est possible de définir un mot de passe pour une boîte et de limiter les utilisateurs qui y ont accès. Effectuer la saisie si nécessaire.
Autorisation (paramètres pour le partage d'une boîte) à la page 5-8 a été réglé sur Privée.
Mot passe boîte: Modifier le numéro de la boîte.
N° de boîte: 0001 Si l'écran affiche Ce n° de boîte déjà enregistré., cela signifie que ce numéro de boîte est déjà utilisé. Enregistrer un numéro de boîte différent.

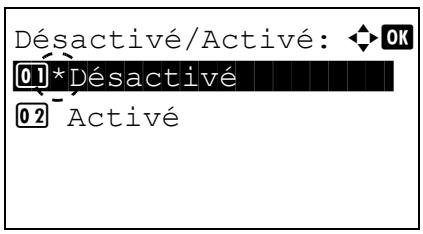

Cette fonction supprime automatiquement les documents qui ont été sauvegardés après une période définie. Régler ce paramètre sur Activé pour la suppression automatique, puis entrer le nombre de jours durant lesquels les documents seront stockés. Il est possible de saisir de 1 à 31 (jours). Régler ce paramètre sur Désactivé si la suppression automatique n'est pas utilisée.
Suppr.AutoFich: Les opérations suivantes sont possibles : • Modification des boîtes personnalisées...5-12 • Suppression des boîtes personnalisées...5-13
Suppression des boîtes personnalisées
Lorsque l'administration des connexions d'utilisateurs est activée, il est possible de trier l'affichage de la liste par ordre de numéro de boîte ou ordre de propriétaire de boîte.

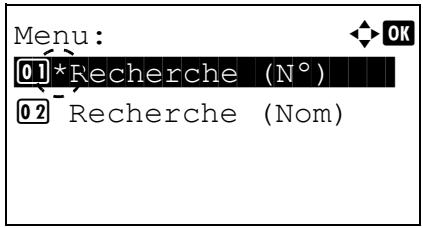

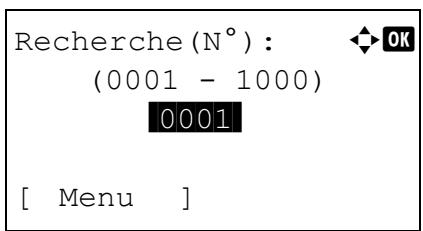

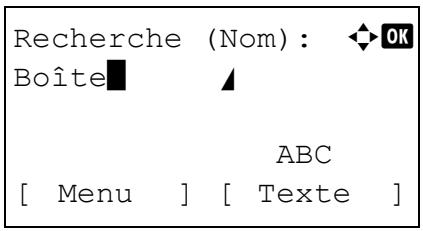

1 • Recherche par nom de boîte...5-15
Remarque Pour plus de détails sur la saisie de caractères, se reporter à la section Méthode de saisie de caractères à la page A-2. Paramétrage de la suppression automatique de document pour les boîtes personnalisées Définir l'heure à laquelle les documents stockés dans les boîtes personnalisées doivent être automatiquement supprimés.
1 Il est possible d'imprimer des fichiers stockés dans une boîte personnalisée, de les supprimer ou de les déplacer vers une autre boîte personnalisée. Les opérations suivantes sont possibles : • Numéro de boîte/nom de boîte (sélectionner un fichier)...5-16 • Sélectionner/désélectionner tous les fichiers...5-16 • Imprimer un fichier...5-17 • Imprimer un fichier (modification des paramètres d'impression)...5-18 • Supprimer un fichier...5-22 • Déplacement des fichiers...5-23 • Vérifier les détails du fichier...5-24
0001 Boîte 01 Pour plus de détails sur la saisie de caractères, se reporter à la section Méthode de saisie de caractères à la page A-2.
Pour imprimer/supprimer un fichier dans la boîte personnalisée, sélectionner d'abord le fichier à imprimer ou supprimer.
Ts les fichiers ********************j Data 01 g j Data 02 g ([Sélection de droite]) pour annuler la sélection.
Tous les fichiers dans la boîte personnalisée sont sélectionnés.
Ts les fichiers ********************j Data 01 Si tous les fichiers dans la boîte personnalisée sont cochés, tous les fichiers cochés sont désélectionnés.
Ts les fichiers ********************j Data 01 Remarque Si Comptabilité travaux est activé, saisissez l'ID de compte dans l'écran de connexion qui s'affiche. L'écran du menu Copies s'affiche après la connexion. Des tirets (---) s'affichent et seront ensuite remplacés par le nombre de jeux de copies défini. Avec ce paramètre, chaque jeu de copies numérotées est imprimé.
1 Remarque Si Comptabilité travaux est activé, saisir l'ID de compte dans l'écran de connexion qui s'affiche. L'écran du menu Copies s'affiche après la connexion.
Les options disponibles dans Paramètres de fonction d'impression sont les suivantes : • Mode silencieux (sélection du mode silencieux)...5-19 • Recto verso (configuration de l'impression Recto verso)...5-19 • EcoPrint (Sélection du mode EcoPrint)...5-20 • Entrée nom fich. (saisie d'un nom de fichier)...5-20 • Avis fin travail (paramètres pour la notification lorsque les travaux sont terminés)...5-21 • Suppr.Après impr (paramètre de suppression des données après l'impression)...5-22
Remarque La vitesse de traitement sera plus lente que la normale en mode silencieux. Cette fonction ne peut pas être utilisée lorsque Interdire est réglé pour Chaque travail (permission pour les réglages de chaque travail) à la page 4-170.
[Fonction] ([Sélection de droite]). Le menu Fonction s'affiche.
Remarque Pour envoyer un e-mail sur cette machine, régler les paramètres SMTP et POP3 sur Activé. Pour plus d'informations, se reporter à la section Param. protocole (Paramètres détaillées pour le protocole réseau) à la page 4-86. Un serveur de courrier doit être enregistrer. Pour la méthode de configuration d'un serveur, se reporter à la section Command Center RX User Guide.
Pour plus de détails sur la saisie de caractères, se reporter à la section Méthode de saisie de caractères à la page A-2.

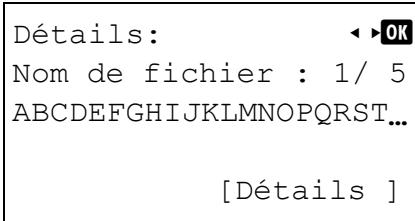

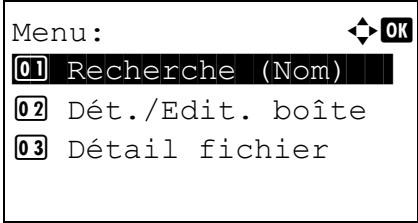

Les détails pour le fichier sélectionné avec le curseur s'affichent.
1 Recherche (Nom) Stocker les documents de façon électronique tels que les pages de garde de télécopie.
Pilote d’imprimante demande de stockage
(modifiable) (modifiable)
(modifiable) (modifiable)
Dépend de la capacité du SSD ou de la carte
Suivre le processus ci-dessous lors de l'utilisation de la boîte des travaux. Spécification de la boîte de travaux à partir d'un ordinateur et envoi du travail d'impression (page 5-36) ▼ Utilisation du panneau de commande pour spécifier un fichier dans la boîte et l'imprimer • Copie rapide (page 5-27) • Vérification avant impression (page 5-27) • Impression privée (page 5-30) • Travail stocké (page 5-30) Si le menu Boîte perso. est affiché, suivre la procédure cidessous pour afficher l'écran de la liste Boîte travaux. 1
Copie rapide. Copie rapide s'affiche également si des travaux ont été enregistrés sur le SSD ou la carte mémoire SD/SDHC en mode Vérification avant impression. Privé/Stocké s'affiche uniquement si des travaux ont été enregistrés sur le SSD, la carte mémoire SD/SDHC ou le disque RAM.
SSD ou la carte mémoire SD/SDHC. Lorsque vous voudrez ultérieurement imprimer des copies supplémentaires de ce travail, vous pourrez le demander directement depuis le panneau de commande. Le nombre par défaut de travaux d'impression pouvant être stockés sur le SSD ou la carte mémoire SD/SDHC est de 32. Cette valeur peut être incrémentée jusqu'à 300. Pour plus d'informations, se reporter à la section Param boîte trav (Configuration de la boîte de travail) à la page 5-34. Lorsque la limite de stockage est atteinte, le travail le plus ancien est remplacé par le nouveau. Dans le mode Vérification avant impression, lorsque vous imprimez plusieurs exemplaires, une première copie de vérification est imprimée afin que vous puissiez l'examiner avant de poursuivre l'impression des copies restantes. Cela permet de réduire le gaspillage de papier. L'imprimante imprime une copie et, simultanément, enregistre le travail sur le SSD, la carte mémoire SD/SDHC ou le disque RAM. Il est aussi possible de modifier le nombre de copies lors de la reprise de l'impression, à partir du panneau de commande. À la mise hors tension de l'imprimante, tous les travaux sont supprimés.
Se reporter au Printer Driver User Guide pour les paramètres du pilote. Les opérations suivantes sont possibles : • Impression de copies supplémentaires à l'aide de Copie rapide/Copies restantes d'un travail de vérification avant impression...5-27 • Sélectionner/désélectionner tous les fichiers...5-28 • Imprimer un fichier...5-28 • Suppression d'un travail en mode Copie rapide/Vérification avant impression...5-29 • Supprimer un fichier...5-30

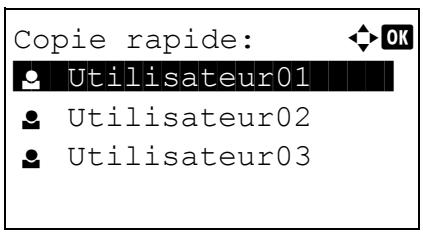

1 Dans le menu Boîte travaux, appuyer sur ou pour sélectionner Copie rapide.

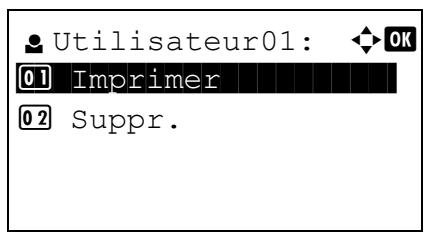

Utilisateur01 ([Sélection de droite]) pour annuler la sélection.

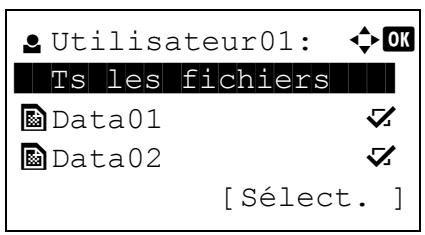

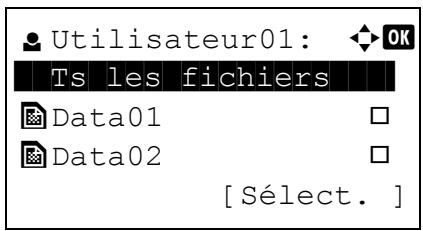

Tous les fichiers dans la boîte de travaux sont sélectionnés.
Ts les fichiers ********************Q Data01 g Si un fichier n'est pas coché dans la boîte de travaux, tous les fichiers seront cochés.
Ts les fichiers ********************Q Data01 g g Remarque Des tirets (---) s'affichent et seront ensuite remplacés par le nombre de jeux de copies défini. Avec ce paramètre, chaque jeu de copies numérotées est imprimé.
Lors de l'appui sur [Sélect.] ([Sélection de droite]), le fichier est sélectionné. Une coche est placée à droite du fichier sélectionné. Sélectionner le fichier coché et appuyer à nouveau sur [Sélect.] ([Sélection de droite]) pour annuler la sélection.
Lors de l’envoi du travail à partir de l’application, il suffit de spécifier un code d’accès à 4 chiffres au niveau du pilote d’imprimante. Pour lancer le travail, il suffit d'entrer ce code d'accès depuis le panneau de commande. La confidentialité du travail est ainsi garantie. En mode Stocké, les codes d'accès ne sont pas obligatoires. Ils peuvent néanmoins être définis dans le pilote d'imprimante si l'impression avec sécurité par code PIN est requise. Dans ce cas, le code d'accès doit nécessairement être entré sur le panneau de commande pour que le travail stocké soit imprimé. Les données imprimées seront stockées sur le SSD, la carte mémoire SD/SDHC ou le disque RAM après l'impression.
Se reporter au Printer Driver User Guide pour les paramètres du pilote. Les opérations suivantes sont possibles : • Impression d'un travail privé ou stocké...5-31 • Imprimer un fichier...5-31 • Suppression d'un travail privé ou stocké...5-32 • Supprimer un fichier...5-33
Lors de l'appui sur [Sélect.] ([Sélection de droite]), le fichier est sélectionné. Une coche est placée à droite du fichier sélectionné. Sélectionner le fichier coché et appuyer à nouveau sur [Sélect.] ([Sélection de droite]) pour annuler la sélection.
Imprimer le(s) fichier(s) sélectionné(s) dans la boîte de travaux.
1 Remarque Des tirets (---) s'affichent et seront ensuite remplacés par le nombre de jeux de copies défini. Avec ce paramètre, chaque jeu de copies numérotées est imprimé.
Lors de l'appui sur [Sélect.] ([Sélection de droite]), le fichier est sélectionné. Une coche est placée à droite du fichier sélectionné.
([Sélection de droite]) pour annuler la sélection.
Supprimer le(s) fichier(s) sélectionné(s) dans la boîte de travaux.
1 Les éléments suivants sont disponibles dans les paramètres de la boîte de travaux. • Modification du nombre maximum de travaux de Copie rapide...5-34 • Suppr.Trav.Stock (définir l'heure de suppression automatique pour les travaux provisoires)...5-34 • Support stockage (sélection du support de stockage pour les travaux)...5-35

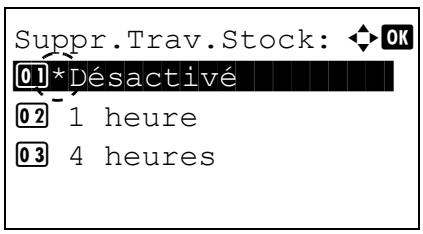

La procédure ci-après permet de modifier le nombre maximal de travaux en mode Copie rapide. Ce nombre peut être compris entre 0 et 300.
1 1 jour (suppression le jour suivant) 1 semaine (suppression la semaine suivante)
Si le SSD en option et la carte mémoire SD/SDHC sont tous deux installés, il est possible de choisir le support de stockage à utiliser.
• Sélectionner Demander le numéro de la boîte, puis cliquer sur OK. Lorsque la boîte de dialogue Boîte personnalisée s'affiche, saisir un numéro de boîte dans la liste des boîtes personnalisées définies. Si un mot de passe a été défini, saisir le mot de passe. • Sélectionner Afficher la liste des numéros de boîte, puis cliquer sur OK. Lorsque la boîte de dialogue Boîte personnalisée s'affiche, sélectionner une boîte dans la liste. Si un mot de passe a été défini, saisir le mot de passe. Cette option peut être sélectionnée si Boîte partagée est sélectionné dans la boîte de dialogue Paramètres SSD. • Sélectionner Vérifier le numéro de boîte pour chaque utilisateur connecté, puis cliquer sur OK. Lorsque la boîte de dialogue Boîte personnalisée s'affiche, saisir un numéro de boîte. Pour inclure un mot de passe, sélectionner Mot de passe requis et saisir le mot de passe. Cette option peut être sélectionnée si Boîte partagée est sélectionné dans la boîte de dialogue Paramètres SSD. 4 Cliquer sur OK pour revenir à la boîte de dialogue Imprimer.
UW A4 [ État Wi-Fi et Wi-Fi Direct ne s'affichent que lorsque le kit d'interface réseau sans fil en option (IB-36) est installé. Réseau en option ne s'affiche que lorsque le kit d’interface réseau en option (IB-50) ou e kit d'interface réseau sans fil en option (IB-51) est installé.

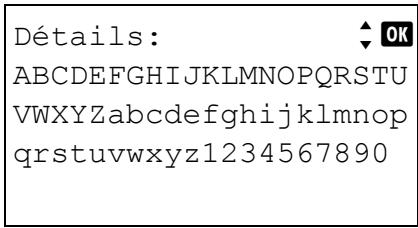

Il est possible de vérifier l'état des travaux en impression ou en attente d'impression. En plus des travaux imprimés à partir des ordinateurs, il est aussi possible de vérifier les rapports comme les pages d'état et les travaux imprimés directement depuis la mémoire USB. Les informations disponibles dans l'État du travail sont indiqués ci-dessous. Résultats affichés
Appuyez sur pour afficher la page suivante ou sur pour revenir à la page précédente.
Appuyer sur [OK] pour revenir au menu État du travail.

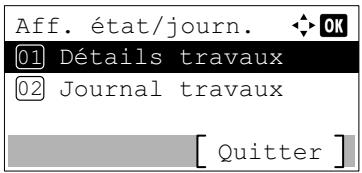

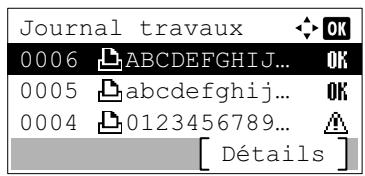

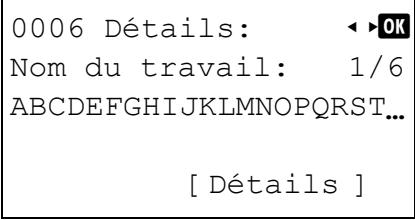

Les informations disponibles dans le Journal travaux sont indiqués ci-dessous.
Il est possible de consulter les informations détaillées de Wi-Fi Direct.

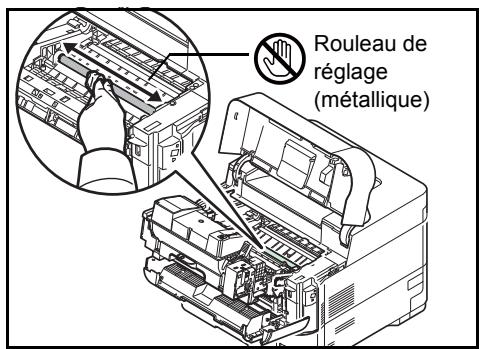

Nettoyage de l'imprimante 7-9
• Si le message ci-dessus est ignoré et que l'impression continue, l'imprimante affiche le message Remplacer le toner juste avant que la cartouche de toner ne soit complètement vide. L'imprimante cessera d'imprimer. Vous devez alors remplacer la cartouche immédiatement. Se reporter à la section Remplacement de la cartouche de toner à la page 7-3.
La durée de vie des cartouches de toner dépend de la quantité de toner nécessaire pour réaliser les travaux d'impression. Selon ISO/IEC 19752 et avec la fonction EcoPrint désactivée, la cartouche de toner possède les performances d'impression suivantes (pour du papier A4/Letter) : 12 500 images (ECOSYS P3045dn), 15 500 images (ECOSYS P3050dn), 21 000 images (ECOSYS P3055dn pour les États-Unis) ou 25 000 images (ECOSYS P3055dn pour les destinations différentes des États-Unis et ECOSYS P3060dn)
La cartouche de toner fournie avec l'imprimante est une cartouche de toner de démarrage. Elle peut imprimer en moyenne 6000 images (ECOSYS P3045dn), 8000 images (ECOSYS P3050dn) ou 10 000 images (ECOSYS P3055dn et ECOSYS P3060dn).
• Cartouche de toner • Bac de récupération de toner • Sacs en plastique destinés à recueillir la cartouche de toner et le bac de récupération de toner usagés • Guide d'installation
Nettoyez toujours l'intérieur de l'imprimante après le remplacement de la cartouche de toner. Pour plus d'informations, se reporter à la section Nettoyage de l'imprimante à la page 7-9. Kyocera Document Solutions Inc. rejette toute responsabilité en cas de dégâts ou de problèmes liés à l'utilisation de cartouches de toner différentes des cartouches de toner originales Kyocera. Pour obtenir les meilleures performances, il est également recommandé d'utiliser uniquement les cartouches de toner Kyocera spécifiquement conçues pour l'utilisation dans votre pays ou votre région. Si une cartouche de toner pour une autre destination est installée, l'imprimante cessera d'imprimer. Remarque Pour maintenir la qualité, nous recommandons d'utiliser des cartouches de toner Kyocera originales, qui doivent passer de nombreuses inspections de qualité. Récolte d'information sur les puces mémoire - La puce mémoire fixée à la cartouche de toner est conçue pour améliorer la commodité de l'utilisateur final, pour aider lors de l'opération de recyclage des cartouches de toner usagées et pour récolter des informations utiles à la planification et au développement de nouveaux produits. Les informations récoltées sont anonymes - elles ne peuvent être associées à aucun individu particulier et les données sont prévues pour une utilisation anonyme.
IMPORTANT Avant de remplacer la cartouche de toner, retirer le papier du bac MF. Remarque Il n'est pas nécessaire de mettre l'imprimante hors tension pour procéder au remplacement. Si vous la mettez hors tension, toutes les données en cours de traitement dans l'imprimante seront supprimées.
IMPORTANT Ne pas toucher la partie de la cartouche de toner indiquée sur le diagramme.
Passez à la section suivante.
Levier de verrouillage
IMPORTANT Avant de nettoyer l'imprimante, retirer le papier du bac MF.
Lorsque vous déplacez l'imprimante : • Déplacez-la avec soin. • Tenez-la la plus droite possible et éviter de renverser le toner à l'intérieur de l'imprimante. • Assurez-vous de consulter un technicien de maintenance avant d'effectuer tout transport de l'imprimante sur une longue distance. • Conserver l'imprimante à l'horizontale.
Si vous ne parvenez pas à résoudre un incident, faites appel à un technicien de maintenance.
En cas de problème avec la machine, consulter les vérifications et effectuer les procédures décrites dans les pages suivantes. Si le problème persiste, contacter le technicien de maintenance. Remarque Le numéro de série sera nécessaire pour nous contacter. Pour vérifier le numéro de série, se reporter à la section Vérification du numéro de série de l'équipement à la page i.
Lorsque les dysfonctionnements suivants de la machine se produisent, prendre les mesures appropriées. Page de référence
Remplacer le papier par du papier neuf.
— apparaissent sur l'arrièreplan blanc lorsqu'un original blanc est numérisé.
Maint. > Param. service > Tambour2, charger du papier A4 dans le bac MF, puis sélectionner Certaines erreurs peuvent déclencher l'alarme sonore. Pour l'arrêter, appuyez sur [Annuler]. Message
Les paramètres ne peuvent être modifiés qu'après avoir effectué la connexion avec des privilèges d'administrateur de la machine.
Vérifier si le point d'accès a été configuré correctement. Pour plus d'informations, se reporter à la section Réseau sans fil (Paramètres du réseau sans fil) à la page 4-91.
La capacité de la boîte est atteinte. Supprimer des fichiers ou modifier la capacité de la boîte. Pour plus d'informations, se reporter à la section Utilisation de la boîte personnalisée (création, modification et suppression de boîte) à la page 5-5.
• Mot de passe et adresse de l'ordinateur pour le serveur d'authentification • Connexion au réseau Pour plus d'informations, se reporter à la section Par. auth. rés. (Paramètre d'authentification réseau) à la page 4-147.
Pour plus d'informations, se reporter à la section Réseau en option (Paramètres du réseau en option) à la page 4-90.
Spécifier un point d'accès à utiliser, puis appuyer à nouveau sur le boutonpoussoir. Réessayer la connexion en spécifiant un point d'accès après avoir patienté quelques instants.
([Sélection de droite]) pour imprimer sur une seule face du papier.
Pour modifier les paramètres du compte, se reporter à la section Détail/Modif. (Vérification/modification des paramètres d'ID de compte enregistré) à la page 4-163.
Si l'hôte USB est réglé sur Verrouiller, modifier le paramètre sur Déverrouiller.
L'écran précédent s'affiche à nouveau pendant 1 ou 2 secondes. Le capot gauche de l'imprimante est ouvert. Fermer le capot gauche.
(formatage du SSD) à la page 4-112.
Pour rétablir l'état Prêt de l'imprimante, appuyez sur [OK]. Pour plus d'informations, voir Param.compt.trav (Paramètres de la comptabilité des travaux) à la page 4-158.
Supprimer les boîtes inutiles. Pour plus d'informations, se reporter à la section Utilisation de la boîte personnalisée (création, modification et suppression de boîte) à la page 5-5.
Vérifiez le format du papier.
A4 Normal Si vous souhaitez imprimer à partir d'une autre source de papier, appuyez sur [Alt] ([Sélection de gauche]) pour afficher Alternative: et changer la source d'alimentation du papier. Vous pouvez abandonner l'impression en appuyant sur [Annuler].
Aucun bac contenant le type et le format de papier requis pour le travail d'impression demandé n'est installé. Chargez du papier dans le bac multifonction. Appuyez sur [Continuer] ([Sélection de droite]) pour reprendre l'impression. (Ne chargez pas le bac MF avec un format de papier différent du format défini pour ce bac, au risque de provoquer un bourrage papier.) Si vous souhaitez imprimer à partir d'une autre source de papier, appuyez sur [Alt] ([Sélection de gauche]) pour afficher Alternative: et changer la source d'alimentation du papier. Vous pouvez abandonner l'impression en appuyant sur [Annuler]. Ce message s'affiche lorsque Faible a été sélectionné dans le niveau de sécurité.
Noter le code d'erreur affiché sur l'écran et contacter un représentant de service.
Le trav. d'impression ne peut être terminé.
Appuyez sur [OK] pour reprendre l'impression. Vous pouvez abandonner l'impression en appuyant sur [Annuler]. Si le paramètre Correc. erreur auto est défini sur la valeur Activé, l'impression reprendra automatiquement après une période prédéfinie.
Appuyer sur [OK] pour imprimer une seule copie.
à la place de #. Pour plus d'informations, reportez-vous à la section Élimination des bourrages papier à la page 8-20.
########## [ Aide ] Les codes d'erreur possibles et leur signification sont les suivants. 02 : Le mode disque RAM est Désactivé. régler le paramètre sur Activé. Se reporter à la section Mode RAM Disk (Paramètres du disque RAM) à la page 4112. 03 : Le disque RAM est protégé en écriture avec l'opération de commande. Retirer la protection en écriture avec la commande. 04 : Espace insuffisant sur le disque. Purger les fichiers inutiles ou augmenter la taille du disque RAM. Pour plus d'informations, voir Dim RAM Disk (Définition de la taille du disque RAM) à la page 4-112. 05 : Le fichier désiré n'existe pas sur le disque RAM. Stocker le fichier sur le disque RAM. 10 : Le fichier stocké sur le disque RAM est protégé en écriture avec l'opération de commande. Retirer la protection en écriture avec la commande. La machine est en cours d'ajustement pour maintenir sa qualité. Veuillez patienter.
Ce message s'affiche lors d'une tentative d'impression lorsque la fonction de comptabilité des travaux est activée avec une restriction appliquée comme limite de travaux pour chaque compte de travaux. Pour rétablir l'état Prêt de l'imprimante, appuyez sur [OK]. Pour plus d'informations, voir Param.compt.trav (Paramètres de la comptabilité des travaux) à la page 4-158.
Compta. travaux Appuyer sur [OK].
Appuyer sur [OK]. ## Les codes d'erreur possibles et leur signification sont les suivants. 02 : L'imprimante ne prend pas en charge la carte mémoire SD/SDHC insérée ou la carte mémoire SD/SDHC est défectueuse. Installer la carte mémoire SD/ SDHC correcte. 03 : La carte mémoire SD/SDHC est protégée en écriture avec l'opération de commande. Retirer la protection en écriture avec la commande. 04 : Il n'y a pas suffisamment d'espace sur la carte mémoire SD/SDHC. Supprimer les fichiers inutiles ou utilisez une nouvelle carte mémoire SD/SDHC. 05 : Le fichier désiré n'existe pas sur la carte mémoire SD/SDHC. Stocker le fichier sur la carte mémoire SD/SDHC. 10 : Le fichier stocké sur la carte mémoire SD/SDHC est protégé en écriture avec l'opération de commande. Retirer la protection en écriture avec la commande. Une erreur de SSD s'est produite. Notez le code d'erreur indiqué à la place de ##. Les codes d'erreur possibles et leur signification sont les suivants. 03 : Le SSD est protégé en écriture avec l'opération de commande. Retirer la protection en écriture avec la commande. 04 : Espace insuffisant sur le SSD. Supprimez les fichiers et autres éléments inutiles afin de libérer de l'espace. 05 : Le fichier désiré n'existe pas sur le SSD. Stocker le fichier sur le SSD. 10 : Le fichier stocké sur le SSD est protégé en écriture avec l'opération de commande. Retirer la protection en écriture avec la commande.
Le nom utilisateur de connexion saisi n'est pas enregistré. Vérifier le nom utilisateur de connexion.
Installez la cartouche de toner spécifiée.
Notez le code d'erreur indiqué à la place de ##. Les codes d'erreur possibles et leur signification sont les suivants. 01 : La quantité de données pouvant être enregistrée en une seule fois a été dépassée. Séparer le gros fichier en plusieurs fichiers plus petits. La mémoire USB est protégée en écriture. Retirer la protection en écriture. La mémoire USB est en panne. Même si le problème n'est pas résolu, formater la mémoire USB avec la machine ou utiliser la nouvelle mémoire USB compatible avec l'imprimante. 04 : Espace insuffisant. Supprimez les fichiers et autres éléments inutiles afin de libérer de l'espace.
• Ne pas réutiliser le papier récupéré après le bourrage. • Si le papier a été déchiré pendant le retrait, veiller à retirer tous les morceaux de papier restant à l'intérieur de la machine. Ces derniers sont susceptibles de provoquer un autre incident papier.

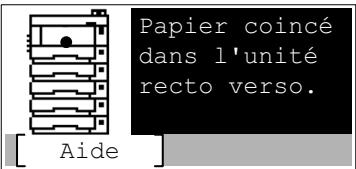

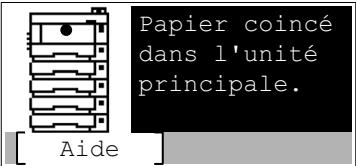

Lorsque Bourrage papier est affiché, appuyer sur [Aide]([Sélection de gauche]) pour afficher la procédure permettant d'éliminer le bourrage. Appuyer sur pour afficher l'étape suivante ou appuyer sur pour afficher l'étape précédente. Appuyer sur [OK] pour quitter l'affichage du message d'aide en ligne.
Cette section explique les procédures en utilisant le magasin 1 à titre d'exemple.
Remarque S'il n'y a aucun bourrage papier, contrôler à l'intérieur de l'arrière de l'imprimante. Se reporter à la section Unité arrière à la page 8-26.
ATTENTION L'unité de fusion qui se trouve à l'intérieur de l'imprimante est chaude. Ne pas la toucher, sous peine de brûlures. Retirer attentivement le papier à l'origine du bourrage.
Du papier est coincé dans le chargeur en masse optionnel. Détachez le chargeur en masse de l'imprimante et éloignez-le de celle-ci en le soutenant avec les deux mains. Si le papier est partiellement engagé dans l'emplacement de sortie du chargeur, tirez dessus pour le dégager.
Papier A-11 Utiliser les touches suivantes pour entrer des caractères. 3 Saisie des lettres et des chiffres En consultant le tableau ci-dessous, appuyer sur la touche correspondante au caractère à saisir jusqu'à ce qu'il s'affiche. Touche
Appuyer sur [Texte] ([Sélection de droite]) pour afficher l'écran des symboles. Utiliser les touches fléchées pour sélectionner le symbole à saisir, puis appuyer sur [OK].
!"#$%&'()*+,-./:;<=> Après l'installation de l'extension de mémoire, utilisez la méthode suivante pour vérifier si elle est bien installée.
Êtes-vous sûr ? z Page d'état Il est possible d'imprimer plusieurs copies à grande vitesse à l'aide de la fonction de tri électrique. Vous pouvez également utiliser les fonctions Boîte de travail. Pour plus d'informations, se reporter à la section Boîte travaux à la page 5-25.
Faire attention lors de l'enregistrement de documents sensibles.

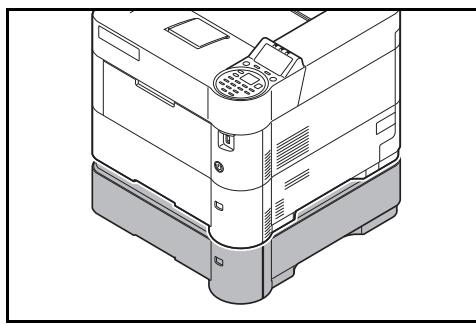

Le chargeur de papier en option PF-320 contient environ 500 feuilles de papier Il est possible d'ajouter jusqu'à 4 chargeurs optionnels au bas de l'imprimante pour permettre une alimentation continue jusqu'à 2500 feuilles de papier en combinaison avec le bac de l'imprimante.
Pour plus de détails sur les formats de papier pris en charge, se reporter à la section Sélection du papier approprié à la page A-13. Pour le réglage du type de papier, se reporter à la section Type de support (définition du type de papier du bac) à la page 4-41.
Avec un SSD installé dans l'imprimante, les données reçues peuvent être converties en mode point (bitmap) et enregistrées sur ce SSD. Il est possible d'imprimer plusieurs copies à grande vitesse à l'aide de la fonction de tri électrique. Il est également possible d'utiliser les fonctions Boîte personnalisée. Pour plus d'informations, se reporter à la section Boîte de document à la page 5-1.

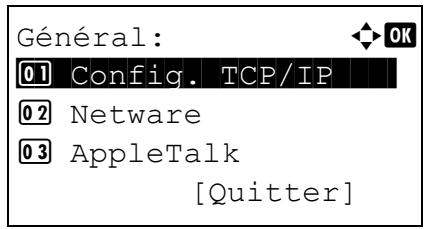

Le Network Interface Kit est une interface haut débit pour des vitesses de communication de 1 gigabit par seconde. En plus des protocoles TCP/IP et NetBEUI pris en charge par l'interface réseau standard de la machine, les protocoles IPX/SPX et AppleTalk sont également pris en charge pour permettre l'impression dans différents environnements, incluant Windows, Macintosh, UNIX et Netware. La méthode d'installation est identique à celle du SSD.
Il s'agit d'un Wireless LAN Interface Kit sans fil qui prend en charge les spécifications réseau sans fil IEEE802.11n (max 300 Mbit/s) et 11 g/b. Grâce à l'utilitaire fourni, les réglages sont possibles pour de nombreux systèmes d'exploitation et protocoles réseau. La méthode d'installation est identique à celle du SSD.
Le panneau de commande affiche les noms des fichiers PDF, TIFF, JPEG, XPS et OpenXPS. Il est possible d'imprimer jusqu'à 1000 fichiers à partir de la mémoire USB. Les fichiers à imprimer peuvent avoir des noms composés au maximum de 255 caractères alphanumériques d'un seul octet. Les caractères à deux octets inclus dans un nom de fichier apparaissent comme texte corrompu dans la liste des messages. Aussi, lorsque le fichier est imprimé, un message d'erreur s'affiche et l'impression échoue. Pour plus d'informations sur l'impression des fichiers PDF stockés dans la mémoire USB, reportez-vous à la section Mémoire USB (Sélection mémoire USB) à la page 4-23. Pour plus d'informations sur les périphériques de mémoire USB pris en charge, contactez votre technicien.
Cette application permet l'impression des données directement sans pilote d'imprimante.
Les recommandations fournies ci-après permettent d'augmenter la productivité en assurant une impression efficace et en limitant l'usure de la machine.
La plupart des types de papier sont compatibles avec un grand nombre de machines. Le papier conçu pour les copieurs xérographiques peut également être utilisé avec cette machine. Il existe trois qualité générales de papier : économie, standard et haute qualité. Ces papiers se distinguent principalement par leur facilité à circuler dans la machine. Cette caractéristique est étroitement liée au lissé, au format et au taux d'humidité du papier et à la façon dont il a été coupé. Avec un papier de qualité supérieure, le risque de bourrages papier et d'autres problèmes est moins grand et la qualité de l'impression est meilleure. Les différences entre les papiers de différents fournisseurs peuvent également avoir un effet sur les performances de la machine. Une imprimante de qualité ne peut pas donner de résultats de qualité si un mauvais papier est utilisé. Un papier bon marché peut s'avérer peu économique sur le long terme s'il provoque des problèmes d'impression. Le grammage recommandé est de : • Bac : 60 à 120 g/m2 • Bac MF : 60 à 220 g/m2, 209,5 g/m2 (Carte) • PF-320 : 60 à 120 g/m2 • PF-3100 : 60 à 220 g/m2
Le tableau suivant présente les spécifications papier de base. Elles sont détaillées dans les pages suivantes. Élément
L'utilisation de ce type de papier peut entraîner une impression illisible et des bourrages papier et peut réduire la durée de vie de la machine. Il est en particulier déconseillé d'utiliser du papier couché ou comportant tout autre traitement de surface. La surface du papier doit être aussi lisse et régulière que possible.
Vous ne devez pas utiliser de papier couché ou dont la surface a été traitée et contient du plastique ou du carbone. Exposé aux hautes températures liées au processus de fixation, ce papier peut émettre des fumées toxiques. Un papier de qualité standard doit contenir au moins 80 % de pâte. La teneur en coton ou autres fibres ne doit pas dépasser 20 %.
Les magasin et le bac MF peuvent recevoir les formats de papier répertoriés dans le tableau ci-après. Pour plus de détails, ainsi que pour les formats de papier pour le chargeur de papier (chargeur de papier optionnel PF-320), reportez-vous à la section Définition du format de papier standard à la page 4-36. Les tolérances acceptées sont ±0,7 mm (±0,0276 pouces) pour la longueur et la largeur. Les angles doivent être de 90° ±0,2°. Oui : Peut être stocké
Le format de papier peut être spécifié à l'aide du pilote d'imprimante. Toutefois, le chargement du papier dépend du type de papier.
Le papier doit présenter une surface lisse, non couchée. Si sa surface est rugueuse ou sableuse, des zones blanches peuvent apparaître à l'impression. Un papier trop lisse, quant à lui, peut provoquer des problèmes d'alimentation et de voile (c'est-à-dire un effet de fond gris).
Le grammage est le poids du papier exprimé en grammes par mètre carré (g/m²). Un grammage de papier trop élevé ou trop faible peut entraîner des faux départ ou des bourrages papier ainsi que l'usure prématurée de la machine. Un grammage inégal, c'est-à-dire une épaisseur de papier inégale, peut provoquer le départ de plusieurs feuilles ou des problèmes de qualité d'impression (impression floue) en raison de la mauvaise fixation du toner. Le grammage recommandé est de 60 à 120 g/m² (16 à 32 lb/rame) pour le bac et de 60 à 220 g/m² (16 à 59 lb/rame) pour le bac MF.
(système impérial - lb)
(système métrique - g/m²) Des bords gondolés ou cassants peuvent provoquer des bourrages papier et des problèmes d'alignement. Pour maintenir un degré d'humidité correct, il est important de stocker le papier dans un environnement contrôlé. Voici quelques recommandations pour le contrôle de l'humidité : • Stockez le papier dans un endroit frais et sec. • Conservez le papier dans son emballage aussi longtemps que possible. Replacez le papier dans son emballage s'il n'est pas utilisé. • Stockez le papier dans son carton d'origine. Placez le carton en hauteur, séparé du sol par une palette par exemple. • Une fois que le papier a été déplacé de son lieu de stockage, laissez-le dans la même pièce que la machine pendant 48 heures avant de l'utiliser. • Évitez de laisser le papier dans un endroit chaud, ensoleillé ou humide.
Lorsque le papier est fabriqué, il est coupé en feuilles avec le grain parallèle à la longueur (grain long) ou à la largeur (grain court). Les papiers à grain court peuvent provoquer des problèmes d'alimentation dans la machine. Il est recommandé d'utiliser du papier à grain long dans la machine.
Porosité : indique la densité de la fibre de papier. Rigidité : un papier mou peut onduler dans l'appareil et provoquer des bourrages papier. Tuile : la plupart des papiers ont naturellement tendance à rebiquer dans un sens s'ils sont laissés hors de leur emballage. Décharge électrostatique : pendant le processus d'impression, le papier est chargé électrostatiquement pour attirer le toner. Il doit pouvoir se débarrasser de cette charge pour que les feuilles imprimées ne collent pas les unes aux autres dans le bac de sortie.
Il est possible d'utiliser les types de papier spécial suivants : Type de papier à utiliser
Remarque Avant d'acheter un papier spécial, il est recommandé de tester un échantillon sur la machine et de vérifier si la qualité d'impression est satisfaisante.
Si vous devez retirer les transparents du bac (par exemple, pour éliminer un bourrage papier), saisissez-les délicatement par les bords pour éviter d'y laisser des traces de doigts.
Les étiquettes doivent être chargées dans le bac MF. Lors de l'impression sur étiquettes adhésives, le principe de base est que la partie autocollante ne doit jamais toucher un composant quelconque de la machine. Si le film adhésif colle au tambour ou aux rouleaux, la machine sera endommagée.
(papier blanc) La planche d'étiquettes doit être entièrement recouverte de sa feuille supérieure, sans espaces entre les étiquettes. Sinon, les étiquettes risquent de se décoller, entraînant ainsi de graves problèmes de bourrage. Sur certaines planches d'étiquettes, le papier supérieur dépasse d'une marge supplémentaire. Ne retirez pas la feuille supplémentaire tant que l'impression n'est pas terminée. Acceptable
La composition d'une enveloppe étant plus complexe que celle d'un papier ordinaire, il n'est pas toujours possible d'assurer une impression homogène sur l'intégralité de la surface de l'enveloppe. Généralement, sur les enveloppes, la direction du grain est en diagonale. Se reporter à la section Grain du papier à la page A-15. Or, cette direction peut aisément être à l'origine de plis ou de gaufrages lors du passage des enveloppes dans l'imprimante. Avant d'acheter des enveloppes en grande quantité, il est recommandé de tester un échantillon sur la machine et de vérifier que l'imprimante prend en charge ce type d'enveloppe. • N'utilisez pas d'enveloppes contenant un adhésif liquide. • Évitez les longues sessions d'impression destinées aux seules enveloppes. En effet, l'impression intensive d'enveloppes peut entraîner l'usure prématurée de l'imprimante. • En cas de bourrage, retirez quelques enveloppes du bac MF. • Pour éviter les bourrages liés aux enveloppes tuilées, il est recommandé de ne pas laisser plus de 5 enveloppes imprimées dans le plateau supérieur.
Le papier couleur doit répondre aux mêmes spécifications que le papier blanc de qualité supérieure, reportez-vous à la section Spécifications du papier à la page A-11. En outre, les pigments utilisés dans le papier doivent résister aux hautes températures de fixation lors de l'impression (jusqu'à 200 °C ou 392°F).
Il est possible de définir un autre paramètre de type de papier pour chaque source de papier, y compris pour le bac MF. Outre les types de papier prédéfinis, vous pouvez également définir et sélectionner des types de papier personnalisés. Se reporter à la section Config type supp (définition du type de papier) à la page 4-43. Les types de papier suivants peuvent être utilisés. Oui : Peut être stocké
AppleTalk permet le partage des fichiers et des imprimantes et l'utilisation de logiciels d'application placés sur un autre ordinateur du même réseau AppleTalk.
DHCP nécessite toutefois un serveur DHCP. Auto-IP est une méthode sans serveur pour le choix d'un adresse IP. Les adresses IP entre 169.254.0.0 et 169.254.255.255 sont réservées à l'attribution automatique de la part d'Auto-IP.
Utiliser ce bac à la place des magasins lors de l’impression sur des enveloppes, du papier Hagaki, des transparents ou des étiquettes. Bonjour envoie et reçoit également les paquets réseau sur le port UDP 5353. Si un pare-feu est activé, l'utilisateur doit vérifier que le port UDP 5353 est toujours ouvert afin que Bonjour fonctionne correctement. Certains pare-feu sont réglés pour rejeter uniquement certains paquets Bonjour. Si Bonjour ne fonctionne pas de manière stable, vérifiez les paramètres du pare-feu et assurez-vous que Bonjour est enregistré dans la liste d'exceptions et que les paquets Bonjour sont acceptés. Si vous installez Bonjour sur Windows XP Service Pack 2 ou supérieur, le pare-feu de Windows sera réglé correctement pour Bonjour.
2 Go. Les cartes mémoire SDHC représentent une spécification supérieure des cartes mémoire SD. Ces cartes mémoire possèdent des capacités plus importantes que les cartes mémoire SD et disposent d'un débit de transfert de données minimum garanti. Puisque le système de fichier a été changé en FAT32, une capacité maximale de 32 Go est prise en charge.
Lorsque les données sont envoyées vers une imprimante, des pauses peuvent se produire. L'imprimante attend alors les données suivantes sans effectuer de saut de page. La temporisation de l'alimentation papier est une fonction qui attend
Protocole qui résout automatiquement les adresses IP, les masques de sous-réseau et les adresses de passerelle sur un réseau TCP/IP. DHCP réduit la charge de gestion des réseaux utilisant un grand nombre d’ordinateurs clients en libérant les clients, dont les imprimantes, à partir de l’adresse IP affectée.
Une mémoire supplémentaire (en option) permet d'augmenter la capacité de la mémoire de l'appareil. Pour connaître les modules de mémoire DIMM qu'il est possible d'utiliser dans cette machine, adressez-vous à votre technicien de maintenance.
Protocole standard de réception de courriers électroniques en provenance d’un serveur sur lequel le courrier est stocké sur Internet ou sur un intranet.
Langage de description de page développé par Adobe Systems. Il propose des fonctionnalités souples au niveau des fontes, ainsi que des graphiques de haute qualité, assurant ainsi une impression de qualité supérieure. La première version appelée Niveau 1, a été lancée en 1985, suivie du Niveau 2 permettant l’impression couleur et les langues sur deux octets (par exemple, le Japonais) en 1990. Le Niveau 3 a été lancé en 1996 sous forme de mise à jour pour Internet et le format PDF, avec des améliorations progressives dans les technologies de mise en œuvre.
Correspond au nombre d’impressions A4 effectuées en une minute.
Unité de résolution, représentant le nombre de points imprimés par pouce (25,4 mm).
Le routeur IPv6 communique (transmet) les informations comme le préfixe d'adresse global en utilisant l'ICMPv6. Cette information est le Router Advertisement (RA). ICMPv6 signifie Internet Control Message Protocol (protocole de message de contrôle sur Internet) et il s'agit d'une norme IPv6 définie dans la RFC 2463 "Internet Control Message Protocol (ICMPv6) for the Internet Protocol Version 6 (IPv6) Specification".
Par rapport aux disques durs sur lesquels une tête lit le disque magnétique, l'avantage des SSD est qu'ils peuvent lire les données à des vitesses supérieures, qu'ils sont résistants aux vibrations et qui n'ont pas besoin de moteurs, ce qui signifie qu'ils consomme moins d'électricité et qu'il ne font aucun bruit.
TCP/IP est un ensemble de protocoles destinés à définir le mode de communication entre les ordinateurs et les périphériques sur un réseau.
TCP/IP (IPv6) se base sur le protocole Internet actuel, TCP/IP (IPv4). L'IPv6 est la future génération du protocole Internet et il étend l'espace d'adresse disponible pour résoudre le problème du manque d'adresses lié à l'IPv4. Ce nouveau protocole permet également d'introduire d'autres améliorations comme une fonctionnalité de sécurité supplémentaire et la capacité de hiérarchiser la transmission de données.
Notice Facile
