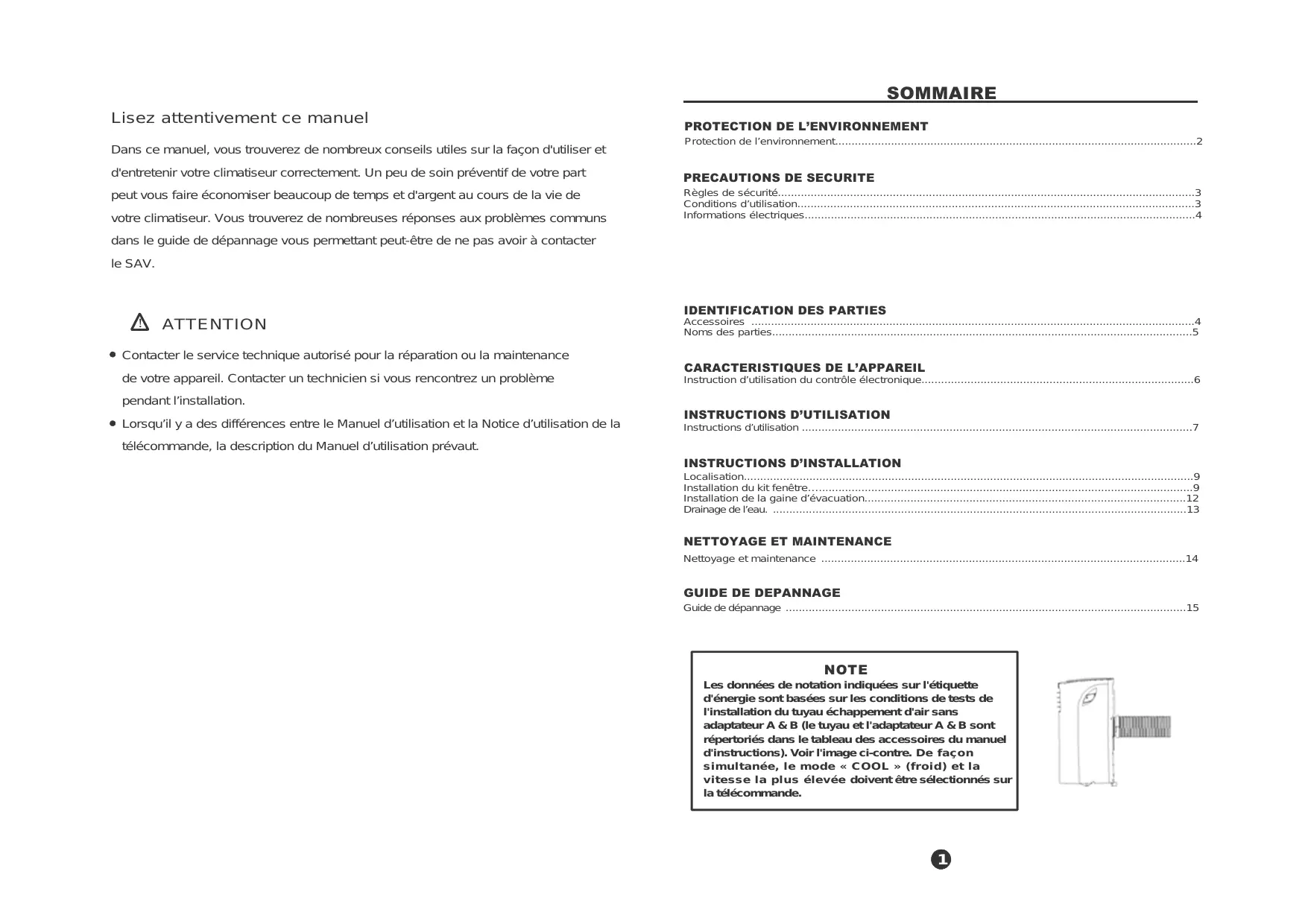

PRECAUTIONS DE SECURITE Règles de sécurité3 Conditions d’utilisation3 Informations électriques4 Drainage de l’eau. 13
PRECAUTIONS DE SECURITE Règles de sécurité Afin d'éviter toute blessure pour l'utilisateur ou d'autres personnes, et des dommages sur l'appareil, merci de suivre les instructions suivantes. Toute opération incorrecte due à l'ignorance de ces instructions peut causer des blessures ou dommages.
Adressez-vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usagés les plus proches de votre domicile. Nous vous remercions pour votre collaboration à la protection de l’environnement.
N'utilisez pas l'appareil dans une pièce humide comme une salle de bain ou buanderie. Ne touchez pas l'appareil avec des mains humides ou mouillées, ou pieds nus. N'appuyez pas sur les boutons avec autre chose que vos doigts. Ne retirez aucune partie fixée. N'utilisez jamais l'appareil s'il ne fonctionne pas bien ou s'il a été abimé ou s'il est tombé N’utilisez pas la prise pour allumer ou éteindre l'appareil. Toujours utiliser le bouton. Ne pas couvrir ou obstruer les grilles de sorties et entrées d'air. Ne pas utiliser de produits chimiques dangereux pour nettoyer ou l'appareil. Ne pas utiliser l'appareil en présence de substances ou de la vapeur inflammables tels que l'alcool, les insecticides, essence, etc. Ne pas laisser les enfants utiliser l'appareil sans surveillance. Ne pas utiliser ce produit pour un autre but que celui décrit dans ce manuel.
Toujours transporter votre climatiseur à la verticale et le tenir debout sur une surface stable, et à niveau pendant son utilisation. Eteignez l'appareil lorsqu'il n’est pas en cours d'utilisation. Toujours contacter une personne qualifiée pour faire les réparations. Si le cordon d'alimentation est endommagé, il doit être réparé par un réparateur qualifié. Garder une distance d'au moins 30 cm tout autour de l'appareil par rapport aux murs, meubles et rideaux. Si le climatiseur est renversé lors de l'utilisation, éteindre l'appareil et débrancher de l'alimentation secteur immédiatement. Toujours utiliser l’interrupteur du panneau de contrôle.
Economie d’énergie Utilisez l'appareil dans une pièce de taille recommandée. Placez l'appareil où les meubles ne peuvent pas gêner la circulation de l'air. Gardez stores / rideaux fermés pendant le moment le plus ensoleillé de la journée au mur. Gardez les filtres propres. Gardez les portes et fenêtres fermées pour garder l'air frais à l’intérieur et l’air chaud dehors.
L’appareil doit être utilisé dans les conditions suivantes, sinon la performance peut être réduite :
Assurez-vous que le récipient est accessible après l'installation de l'appareil.
2 NOTE: ce manuel n'inclut pas les opérations télécommande, voir le livret "Instruction de la télécommande" emballé avec l'appareil pour plus de détails.
1 MODE COOL (froid), FAN (ventilation) et DRY (sec). Le voyant du mode correspondant s'allume sous le réglage choisi. NOTE : sur ces modes, l’appareil fonctionne automatiquement selon la vitesse de ventilation. Vous pouvez régler la vitesse de ventilation seulement avec la télécommande grâce aux modes COOL (froid) et FAN (ventilation).
- Pressez le bouton MODE jusqu'à ce que le voyant COOL (froid) s'allume. - Appuyez sur les boutons + et - pour sélectionner votre température, dans une plage comprise entre 17°C et 30°C (62° à 88°F ou 86°F). - Appuyez sur le bouton FAN (ventilation) pour choisir la vitesse de ventilation. Mode DRY (sec) - Fahrenheit, appuyez et maintenez les touches HAUT (+) et BAS (-) en même temps pendant 3 secondes.
Ne pas mettre le conduit à la fenêtre.
E2 = évaporateur capteur de température débranchez l'appareil et rebranchez-le. Si l'erreur persiste, contactez le service. E4 = communication du panneau d'affichage - débranchez l'appareil et rebranchez-le. Si l'erreur se répète, contactez le service.
Cette fonction peut seulement être activée par la télécommande. Appuyez sur ce bouton, la température réglée augmentera de 1°C (1 ou 2°F) en 30 minutes. La température paramétrée augmentera alors de 1°C (1 ou 2°F) après 30 minutes supplémentaires. Cette nouvelle température sera maintenue pendant 7 heures avant de revenir à la température sélectionnée à l'origine. Ceci met fin au mode SLEEP (nuit) et l'appareil continuera à fonctionner comme programmé à l'origine. REMARQUE : cette fonction n'est pas disponible en mode FAN (ventilation) ou DRY (sec).
P1= bac du fond plein - connectez le tuyau de drainage et drainez l’eau récupérée en-dehors de l’appareil. Si l’erreur se répète, contactez le service.
MODE ce que le - - Press the sur "MODE" button until jusqu'à the "FAN " voyant FAN s'allume. L’appareil indicator light (ventilation) comes on. The unit will operate va automatiquement selon the auto fan speed fonctionner automatically. - Appuyez sur le bouton FAN (ventilation) de la télécommande pour choisir la vitesse du ventilateur. - Ne pas mettre le conduit à la fenêtre.
Lorsque la température ambiante est inférieure à la température de réglage pour une période, l'unité fonctionnera automatiquement en fonction de la gestion de l'alimentation, le compresseur et le moteur du ventilateur s'arrêtent. Lorsque la température ambiante est supérieure à la température de réglage, l'appareil quittera automatiquement la fonction de gestion de l'alimentation. Le compresseur et le moteur du ventilateur fonctionnent.

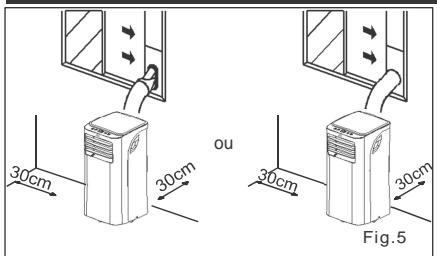

L'appareil doit être placé à proximité d'une prise murale correctement installée. Ne placer jamais d'obstacles autour de l'entrée ou sortie d'air. Laisser toujours au moins 30 cm à 100 cm d'espace entre l'appareil et tout objet ou mur.
Joint en mousse A (type adhésif)

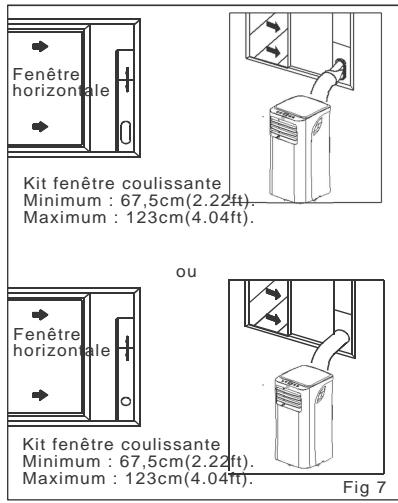

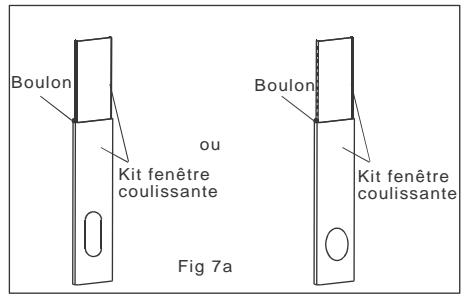

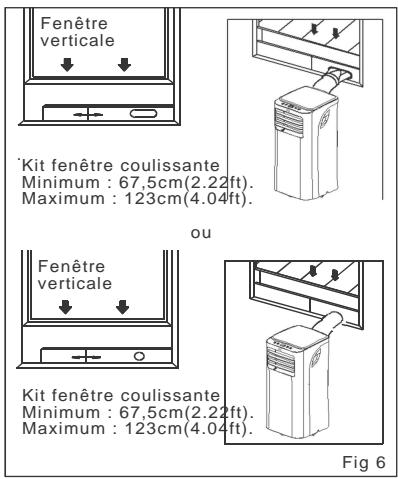

2. Attacher le kit fenêtre au rebord de la fenêtre. Ajuster la longueur du kit fenêtre à coulisse selon la largeur de la fenêtre, réduire le kit fenêtre réglable si la largeur de la fenêtre est inférieure à 26,5 cm. Ouvrez le châssis de la fenêtre et placez le kit de coulissement de fenêtre sur le rebord de la fenêtre. Fig.13
3. Couper le joint en mousse à la bonne longueur et l'attacher sur le haut de la fenêtre. Fig.14
26,5’’ – 48,0’’ châssis de la fenêtre supérieure et le châssis de la fenêtre extérieure. Fig.15
Fig 15 Fig 11 bouchon de vidange à l'arrière de l'unité, installez le raccord d'évacuation. Pour les modèles sans
(déshumidification)
Reportez-vous aux pages précédentes pour l'installation du kit de fenêtre. 2. Insérez le tuyau d'échappement dans l'ouverture de sortie d'air le long de la direction de la flèche (Voir Fig.8).
(Non applicable pour les appareils sans l’adaptateur A, connecteurs d’extension et vis en bois) Cheville d’expansion
Bouchon de vidange de fond
Si l’erreur persiste, appelez un service qualifié. REMARQUE: Assurez-vous de réinstaller le bouchon de vidange correctement.

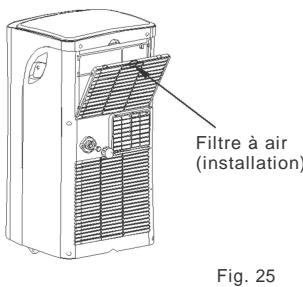

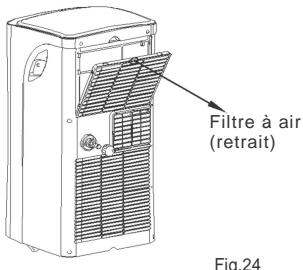

1. Filtre à air Nettoyez le filtre au moins 1 fois tous les 15 jours pour prévenir une vitesse de ventilation affaiblie à cause de la poussière. Retrait : l’appareil a 2 filtres, retirez le filtre le long de la direction de la flèche (Fig.24) Nettoyage : nettoyez le filtre en l’immergeant délicatement dans l’eau chaude (40°C/104°F) avec un détergent neutre. Rincez et séchez. Installation : installez le filtre à air après le nettoyage (voir Fig.25).
1. L’appareil ne démarre Reprogrammez la température
- Le tuyau d’évacuation d’air est bloqué ou n’est pas connecté
Retirez le bouchon de caoutchouc à l'arrière de l'appareil et branchez le tuyau pour vidanger l’eau. Placez l'extrémité ouverte du tuyau directement sur la zone de drain (Voir Fig.22-23). Retirez la fiche de la prise de drain, toute l'eau dans le bac inférieur va s’écouler (voir Fig.24). Gardez l'appareil fonctionnant en mode FAN (ventilation) pour une demi-journée dans une pièce chaude pour sécher l'intérieur de l'appareil et éviter la formation de moisissure. Arrêtez l'appareil et débranchez-le, enroulez le cordon. Retirez les piles de la télécommande. Nettoyez le filtre à air et le réinstaller.
