MODE D'EMPLOI TX-NR656 ONKYO
Ce manuel contient les informations nécessaires pour la mise en route ainsi que les instructions concernant les commandes les plus fréquemment mentionnées. Le mode d'emploi avancé est publié en ligne pour des raisons écologiques et contient des informations plus détaillées ainsi que les réglages avancés.
Mode d'Emploi Avancé trouvé ici
Fonctionnalités
- Equipé d'un amplificateur 7 canaux
- Prend en charge la lecture en format Dolby Atmos qui permet un positionnement et un déplacement à 360 degrés du son, y compris le son en hauteur.
- Le mode d'écoute Dolby Surround étend les sources 2 ch, 5.1 ch ou 7.1 ch aux configurations d'enceinte disponibles
- Equipé de prises HDMI IN/OUT compatibles 4K (Pour tirer une résolution en 4K ou en 1080p, utilisez un câble HDMI haute vitesse ou un câble HDMI haute vitesse avec un câble Ethernet)
- Prend en charge la fonction HDMI Standby Through qui permet la transmission du signal depuis les lecteurs vers le téléviseur en état de veille
- Prend en charge HDCP2.2, une rigoureuse protection contre la copie pour fournir un contenu de haute qualité
- Supporte ARC (Audio Return Channel)
- Prend en charge la connexion Bluetooth
- Fonction de synchronisation A/V pour corriger l'écart audio et vidéo
- Fonction multi-zone qui vous permet de diffuser le même son dans une autre pièce que la pièce principale
- 32 bit DSP (Digital Signal Processor) avec une performance de calcul excellente
- Music Optimizer™ pour les fichiers musicaux numériques compressés
- Système de Basses avec synchronisation des phases
- L'installation automatique de l'enceinte est possible en utilisant un microphone calibré fourni (Calibrage de la pièce AccuEQ)
- Prénd en charge l'affichage de plusieurs langues à l'écran : Algais, Allemand, Français, Espagnol, Italien, Hollandais, Suédois, Russe 1, Chinois 2 1 Modèles européens, australiens et asiatiques 2 Modèles européens, australiens, taiwanais et asiatiques OSD n'est pas affiché lorsque le sélection d'entrée est "BLUETOOTH". Utilisez l'afficheur de l'appareil principal pour actionner l'appareil.
Consultez le dos de ce mode d'emploi pour connaître les accessoires fournis.
Mode d'emploi base (ce manuel)
Panneau frontal 3
Panneau arrière. 4
Étape 1: Connexions 5
1 Raccordement du téléviseur et des lecteurs 5
Raccordement à un téléviseur 5 Raccordement d'un lecteur possédant une prise HDMI 6 Raccordement d'un lecteur ne possédant pas de prise HDMI 6
2. Pour raccorder l'antenne AM/FM. 6
3. Pour raccorder les enceintes. 7
Raccordement ZONE A. 7 - Types d'enceintes en hauteur 7 Raccordement ZONE B 9 - Instructions sur la manière de brancher les enceintes. 9
Étape 2 : Installation. 10
1 Mise sous tension. 10
2 Effectuer le réglage automatique de l'enceinte 10
3 Configuration HDMI 11
HDMI CEC (RIHD) 11 HDMI Standby Through 11 ARC (Gestion du Retour Audio) 11
Étape 3: Écouter 12
1 Commandes de base 12 Nomenclature et fonctions de la télécommande 12 - Affichage 13 2 Bluetooth 13 3 Radio AM/FM 13 4 Multi-zone 14 5 Menu Quick Setup 14 6 Autres fonctions utiles 15
Dépannage 16
Caractéristiques techniques 17
Tableau des résolutions d'affichage 18
Résolutions prises en charge par le HDMI 18
Accessoires fournis 19

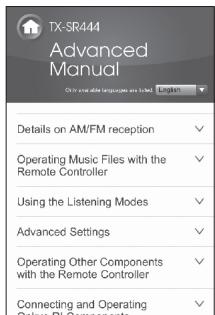

Mode d'emploi avancé (en ligne)
Le mode d'emploi avancé, publié sous forme de manuel électronique en ligne, contient des informations plus détaillées ainsi que les réglages avancés.
Le mode d'emploi avancé a été conçu dans un format qui le rend facile à lire sur un ordinateur ou un smartphone. Le mode d'emploi avancé contient les choses suivantes :
- Détails sur la réception AM/FM
- Faire fonctionner des fichiers musicaux avec la télécommande Mode d'écoute
- Configuration avancée
- Faire fonctionner les autres composants avec la télécommande
- Connecter et faire fonctionner les composants Onkyo RI
- Dépannage
- Informations de référence
Mode d'Emploi Avancé trouve ici http://www.onkyo.com/manual/txsr444/adv/fr.html

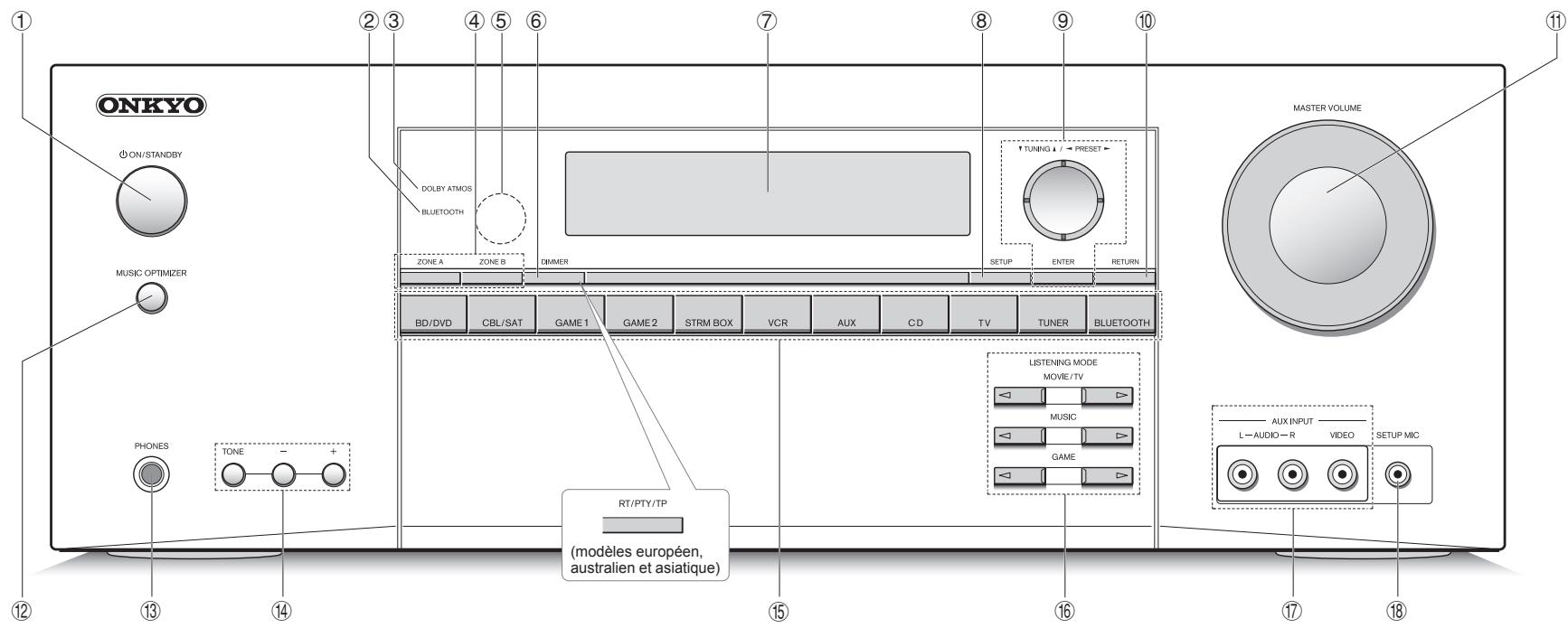

Panneau frontal
① Bouton ON/STANDBY: Permet la mise en marche ou en veille de l'appareil. ② Témoin BLUETOOTH : Clignote lorsque l'appairage avec un dispositif compatible Bluetooth est en cours et reste fixe lorsque l'appairage est effectué. ③ Témoin DOLBY ATMOS : S'allume pendant la lecture Dolby Atmos. ④ Boutons ZONE A et ZONE B: Contrôlent la fonction multizone. ⑤ Capteur de la télécommande : Reçoit les signaux de la télécommande. ⑥ Bouton DIMMER (modèles nord-américain et taiwanais) : Modifie la luminosité de l'affichage. Bouton RT/PTY/TP (modèles européen, australien et asiatique): Peut être utilisé lors de la réception d'une station transmettant de l'information textuelle. ⑦ Afficheur : Consultez la page 13 pour plus de détails. ⑧ Bouton SETUP: Utilisée pour effectuer les réglages. ⑨ Boutons curseurs, bouton ▼TUNING▲, bouton
PRESET et bouton ENTER: Déplacent le curseur et valident la sélection. Lors de l'écoute de la diffusion AM/FM, symphonisez la station à l'aide de TUNING ou sélectionnez la station enregistrée à l'aide de PRESET.
⑩ Bouton RETURN: Permet à l'affichage de retourner à son état précédent. 11 MASTER VOLUME : Vous permet d'ajuster le volume. 12 Bouton MUSIC OPTIMIZER : Démarre/arrête la fonction MUSIC OPTIMIZER qui améliore la qualité du son compressé. 13 Prise PHONES : Des casques stéréo avec une prise standard sont connectés. Boutons TONE et niveau de tonalité du son : Ajustent les fréquences aigues et basses. 15 Boutons de sélection d'entrée : Changent l'entrée à l'unité. Boutons LISTENING MODE: Permettent de sélectionner le mode d'écoute. Prises AUX INPUT VIDEO/AUDIO : Appareil video ou tout autre appareil du même type est connecté.
18 Prise SETUP MIC : Le micro de réglage d'enceinte fourni est connecté.

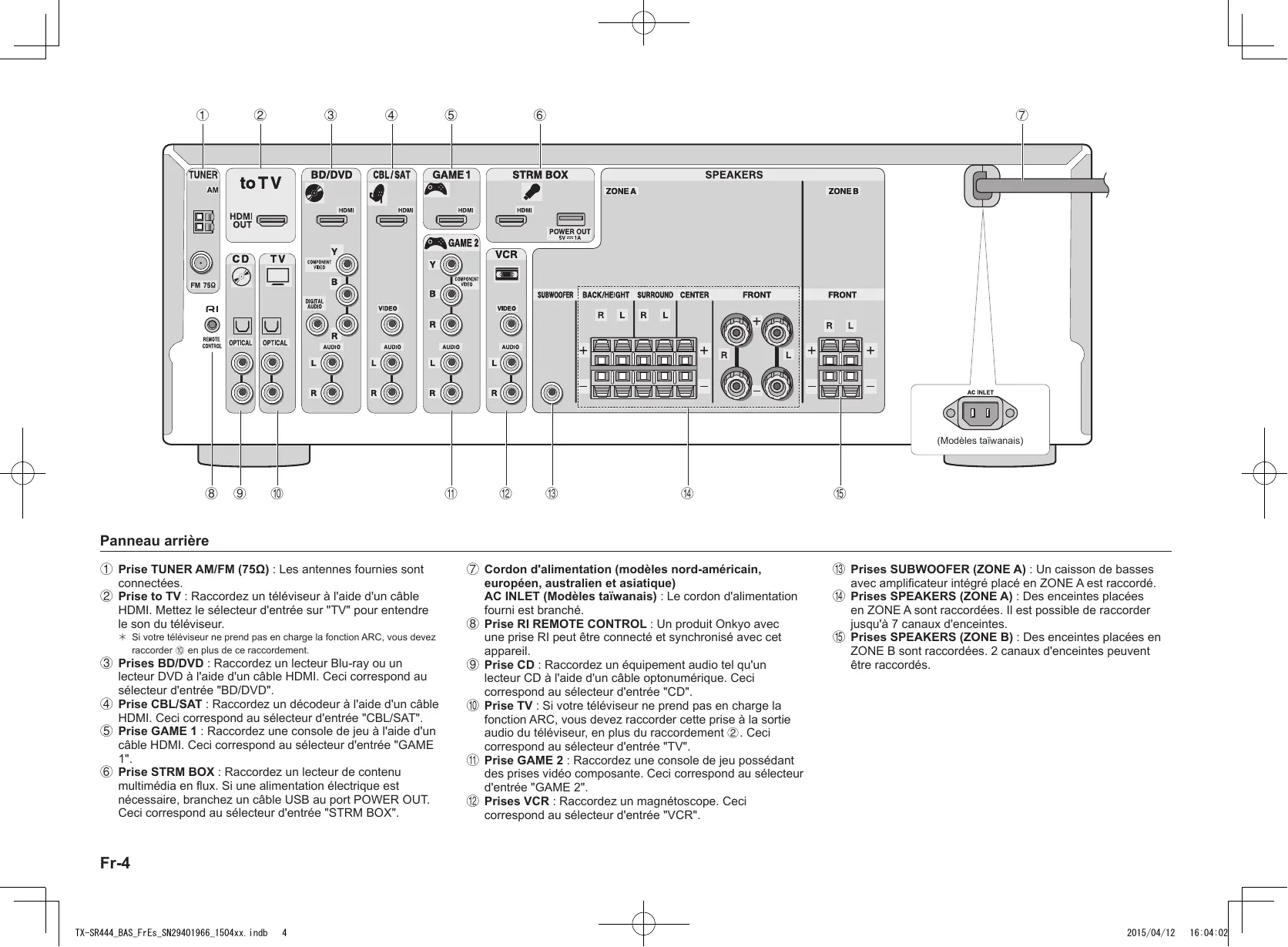

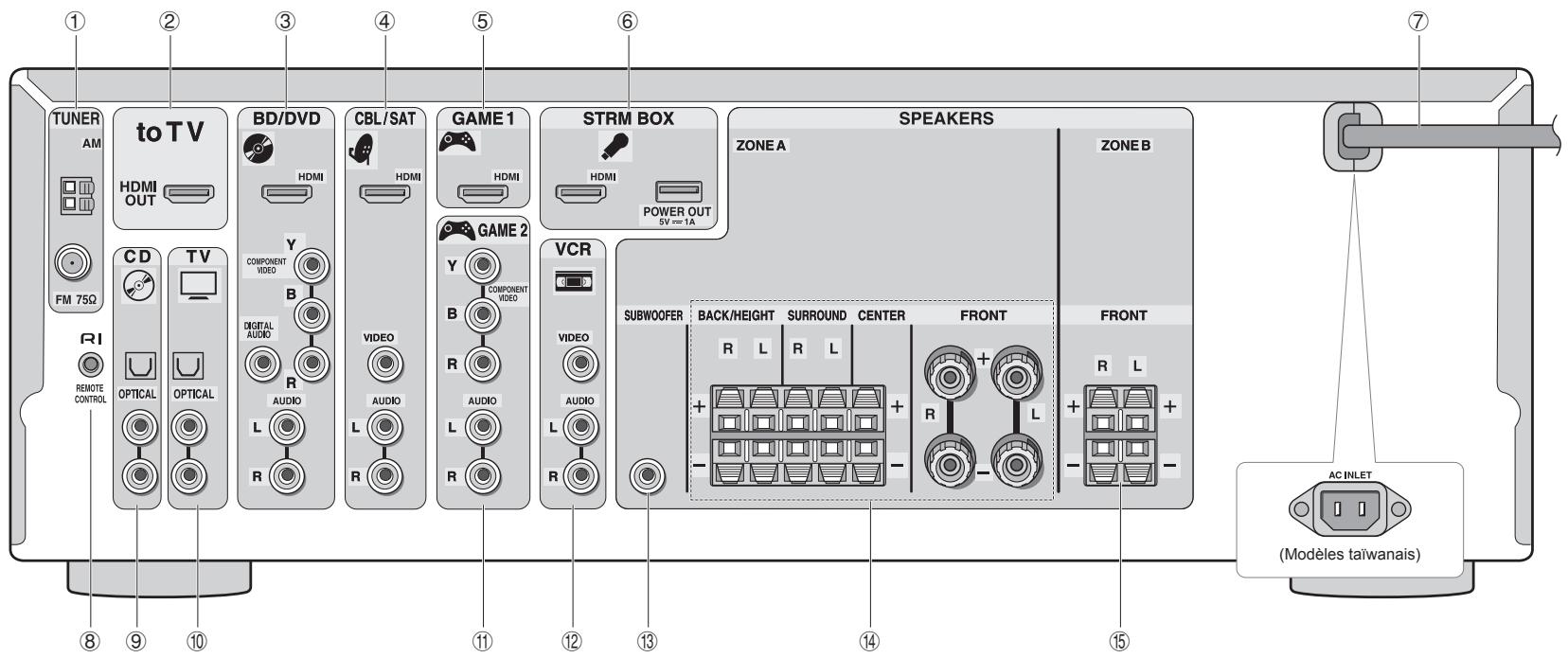

Panneau arrêté
① Prise TUNER AM/FM (75Ω) : Les antennes fournies sont connectées. ② Prise to TV : Raccordez un téléviseur à l'aide d'un câble HDMI. Mettez le sélection d'entrée sur "TV" pour entendre le son du téléviseur.
- Si votre téléviseur ne prend pas en charge la fonction ARC, vous devez raccorder ⑩ en plus de ce raccordement.
③ Prises BD/DVD: Raccordez un lecteur Blu-ray ou un lecteur DVD à l'aide d'un câble HDMI. Ceci correspond au sélecteur d'entrée "BD/DVD". ④ Prise CBL/SAT: Raccordez un décodeur à l'aide d'un câble HDMI. Ceci correspond au sélecteur d'entrée "CBL/SAT". ⑤ Prise GAME 1: Raccordez une console de jeu à l'aide d'un câble HDMI. Ceci correspond au sélecteur d'entrée "GAME 1". ⑥ Prise STRM BOX : Raccordez un lecteur de contenu multimédia en flux. Si une alimentation électrique est nécessaire, branchez un câble USB au port POWER OUT. Ceci correspond au sélecteur d'entrée "STRM BOX".
⑦ Cordon d'alimentation (modèle nord-américain, européen, australien et asiatique) AC INLET (Modèle taiwanais) : Le cordon d'alimentation fourni est branché. ⑧ Prise RI REMOTE CONTROL : Un produit Onkyo avec une prise RI peut être connecté et synchronisé avec cet appareil. 9 Prise CD: Raccordez un équipement audio tel qu'un lecteur CD à l'aide d’un cable optionnel. Ceci correspond au sélecteur d'entrée "CD". 10 Prise TV : Si votre téléviseur ne prend pas en charge la fonction ARC, vous devez raccorder cette prise à la sortie audio du téléviseur, en plus du raccordement ②. Ceci correspond au sélecteur d'input "TV". 11 Prise GAME 2: Raccordez une console de jeu possédant des prises video composante. Ceci correspond au sélecteur d'entrée "GAME 2". (12) Prises VCR: Raccordez un magnétoscope. Ceci correspond au sélecteur d'entrée "VCR".
(3) Prises SUBWOOFER (ZONE A) : Un caisson de basses avec amplificateur intégré placé en ZONE A est raccordé. 14 Prises SPEAKERS (ZONE A) : Des enceintes placées en ZONE A sont raccordées. Il est possible de raccorder jusqu'à 7 canaux d'enceintes. (5) Prises SPEAKERS (ZONE B) : Des enceintes placées en ZONE B sont raccordées. 2 canaux d'enceintes peuvent être raccordés.
Avant de démarrer
- Raccordez cet appareil entre le télévisuel et le lecteur.
- Pour sélectionner la source à, désignée le nombre d'entretre en cas de l'encephalopathie (enferment) et les maladies du verticillium, des patients ne donnant pas l'encephalopathie.
- Pour sélectionner la source à, désignée le nombre d'entretre ayant le même nom que la prise à laquelle il est raccordé. L'entretre change automatiquement si vous avez raccordé un équipement conforme à la norme CEC (Contrôle de l'Électronique pour Consommateurs) à cet appareil en utilisant un câble HDMI. (*)
- Ceci permet la transmission des signaux audio et vidéo depuis les lecteurs vers le téléviseur même si cet appareil est en veille. (Fonction HDMI Standby Through) (*)
- Le cordon d'alimentation doit être connecté uniquement lorsque toutes les autres connexions sont effectuées.
- Il est nécessaire d'effectuer les réglages appropriés pour activer cette fonction. Voir "3 Configuration HDMI" à l'étape 2 : Installation".
Cables utilisés pour le raccordement (vendus séparément)
Cable de vidéo composante
Cable coaxial numérique
Cable optionnel

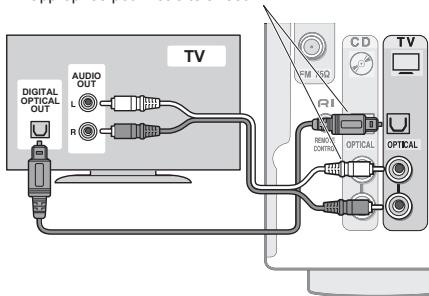

Raccordement à un téléviseur
Raccordez la prise "to TV" et la prise HDMI IN du téléviseur à l'aide d'un câble HDMI. Ceci est le seul raccordement nécessaire avec un téléviseur qui prend en charge la fonction ARC. Si votre téléviseur ne prend pas en charge la fonction ARC, vous devez raccorder la prise "TV" à la sortie audio du téléviseur à l'aide d'un câble optique numérique ou d'un câble RCA, en plus de ce raccordement à la prise "to TV".
- Cette fonction vous permet de diffuser le son du téléviseur à travers les enceintes de cet appareil en raccordant simplement cet appareil et le téléviseur à l'aide d'un unique câble HDMI. Pour utiliser la fonction ARC, branchez la prise HDMI compatible ARC du téléviseur et effectuez les réglages appropriés sur cet appareil. Voir "3 Configuration HDMI" à l'"Étape 2 : Installation".
- La connexion audio avec une TV n'est pas compatible avec la fonction ARC.
- Sélectionnez une connexion appropriée pour votre téléviseur.
Raccordement d'un lecteur possédant une prise HDMI
Raccordez les prises "BD/DVD", "CBL/SAT", "GAME 1" et "STRM BOX" à l'aide d'un câble HDMI. Raccordez l'équipement à la prise correspondante, par exemple un lecteur Blu-ray à la prise "BD/DVD", de manière à ce que cela soit facile pour vous de le sélectionner à l'aide du sélecteur d'entrée. Raccordez un lecteur de contenu multimédia en flux à la prise "STRM BOX". Si une alimentation électrique est nécessaire, branchez un câble USB au port POWER OUT. La prise POWER OUT peut supporter une charge de 5 V/1 A.
Raccordement d'un lecteur ne possédant pas de prise HDMI
Raccordez les sorties vidéo de l'équipement aux prises "BD/DVD", "CBL/SAT", "GAME 2", et "VCR". Raccordez à l'aide d'un cable vidéo composante ou d'un cable vidéo composite pour les signaux vidéo et d'un cable coaxial numérique ou d'un cable RCA pour les signaux audio.
Raccordez un équipement audio tel qu'un lecteur CD à l'aide d'un cable optionnel ou d'un cable RCA à la prise "CD".
- Les signaux vidéo entrant par l'entrée vidéo composante ou l'entrée vidéo composite seront convertis de façon ascendante en signaux HDMI puis retransmis par la prise "to TV". En convertissant de façon ascendante les signaux vidéo entrant pour les retransmettre par la prise HDMI OUT, réglez la résolution de sortie du lecteur sur 480i ou 576i. Si l'entrée a une résolution de 480p/576p ou une résolution plus élevée, un message vous invitant à modifier le réglage de la résolution s'affichera. Si votre lecteur n'est pas compatible avec une sortie de 480i ou 576i, utilisez la prise vidéo composite.
- Le raccordement à l'aide d'un câble coaxial numérique ou d'un câble optonumérique est nécessaire pour lire des sources surround numériques comme le Dolby Digital. L'entrée optonumérique de l'appareil possède un cache, poussez le câble sur le cache car il est tourné vers l'intérieur.

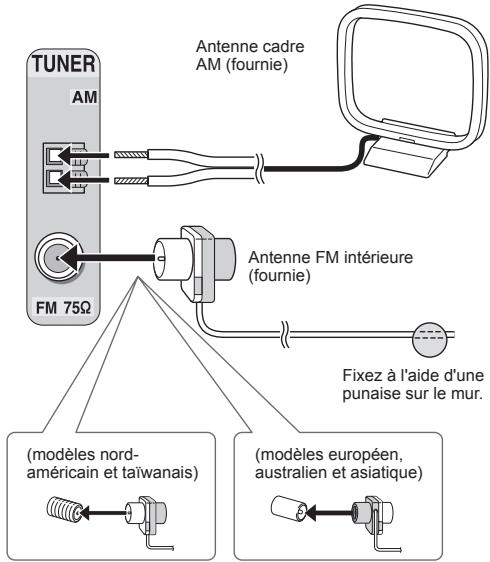

2 Pour raccorder l'antenne am/fm
Raccordez les antennes pour écouter les diffusions AM/FM. Lorsque vous écoutez une diffusion pour la première fois, réglez la position de l'antenne et son orientation pour pouvoir obtenir la meilleure réception possible.

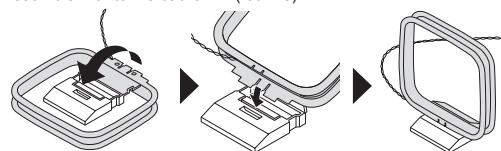

Assemblez l'antenne cadre AM (fournie).

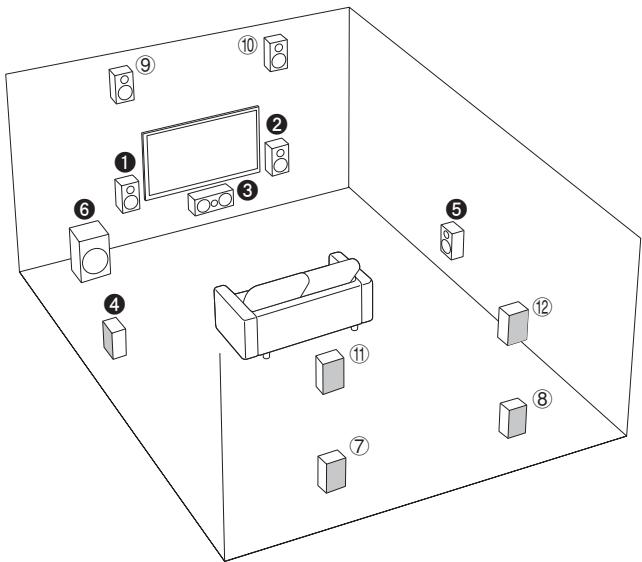

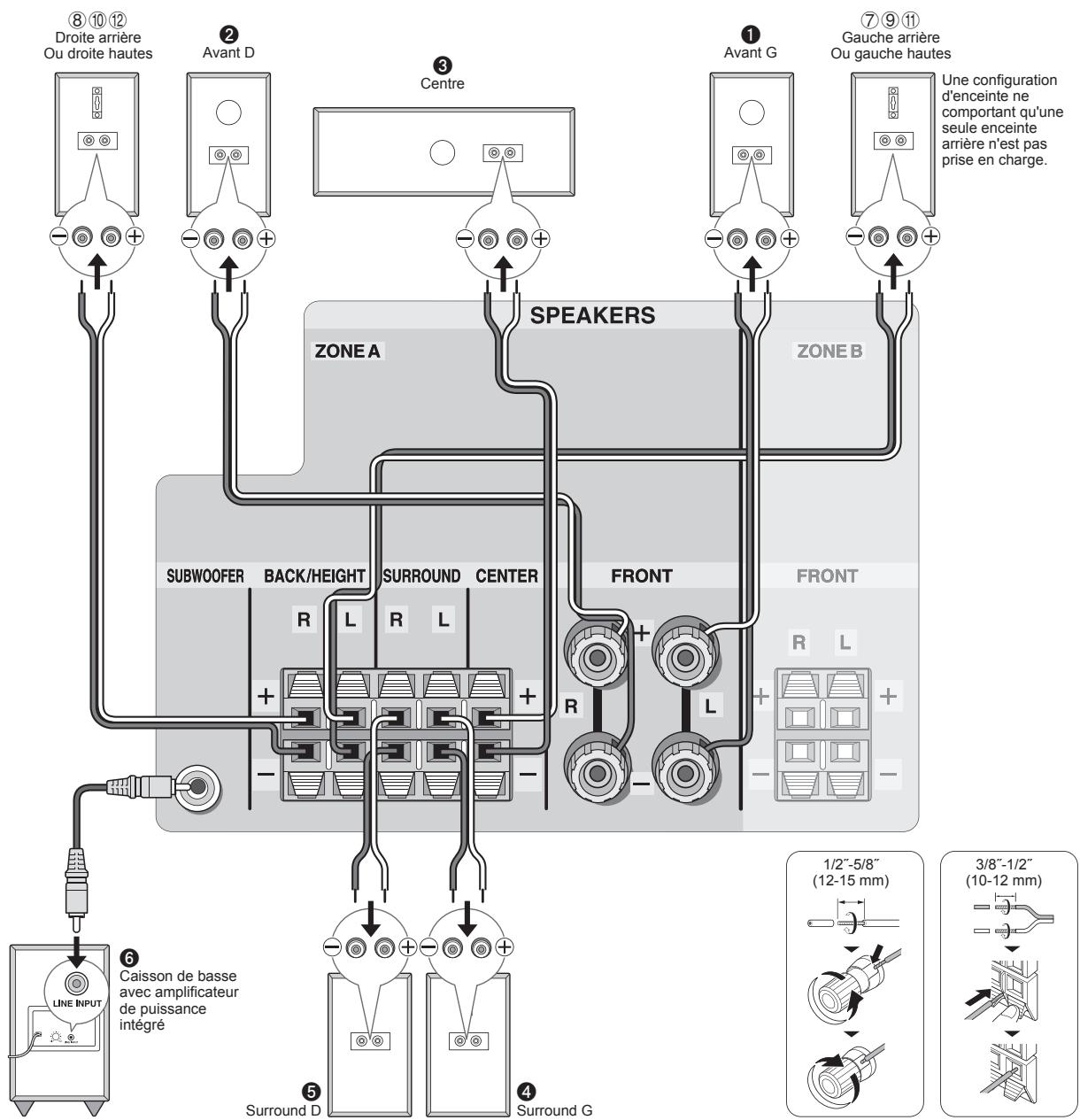

Raccordement ZONE a
1 2 Enceintes frontales 3 Enceinte centrale 4 5 Enceintes ambiophoniques 6 Caisson de basse ⑦ ⑧ Enceintes arrière 9 10 Enceintes en hauteur (Avant Hautes) 11 12 Enceintes en hauteur (Arrière Hautes)
- 5.1 ch: 123456 7.1 ch: 123456+⑦⑧, ou
123456+9⑩, ou
123456+1112
Les enceintes ⑦ 8, 910 et les enceintes ① 1 2 partagent les mêmes bornes d'enceinte. Sélectionnez-en une et effectuez le branchement.
- Pour profiter du mode d'écoute Dolby Atmos, des enceintes en hauteur ou des enceintes arrière doivent être installées. Il existe plusieurs enceintes en hauteur en dehors de ce type, voir la section suivante pour plus de détails.
Important :
Raccordez des enceintes de valeur d'impédance comprise entre 6 Ω et 16 Ω. L'utilisation d'une enceinte de valeur d'impédance inférieure à cette prise en charge peut entraîner une défaillance.
Caractéristiques des types d'enceinte
12 émettent des sons stéréo avant et 3 émet des sons au centre tels que les dialogues et les voix. 45 produit un champ sonore arrière. 6 reproduit les sons de basse et crée un champ sonore riche.
Le branchement des enceintes ⑦⑧, ⑨⑩, ou des enceintes ⑪⑫ permet de dire avec la configuration 7.1. Les enceintes ⑦⑧ (arrière) améliorent l'impression d'enveloppement créé par le champ sonore arrêté ainsi que l'homogénéité des sons arrêtés, offrant des expériences sonores plus naturelles dans le champ sonore. Les enceintes ⑨⑩ et ⑪⑫ (en hauteur) produisent des effets surround sur une hauteur plane. Notez que cet appareil peut effectuer un traitement optimal du champ sonore pour le type d'enceintes en hauteur réellement installé et mémorisé dans les réglages d'enceinte automatiques.

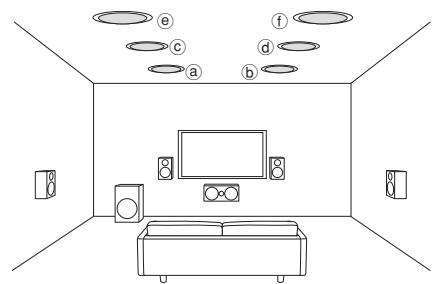

Installation au plafond des enceintes
Supérieure avant
Supérieure centre
Supérieure arrière
Les enceintes au plafond, etc. sont utilisées pour optimiser au maximum les effets en mode d'écoute Dolby Atmos ou Dolby Surround. Installez les enceintes supérieures avant de manière à ce qu'elles soient placées précisément entre le point situé au-dessus de la position d'écoute, et celui situé au-dessus des enceintes avant. Installez les enceintes supérieures centrales juste au-dessus de la position d'écoute. Installez les enceintes supérieures arrière de manière à ce qu'elles soient placées précisément entre le point situé au-dessus de la position d'écoute, et celui situé au-dessus des enceintes arrière. Vous pouvez sélectionner a b, c d, ou e f sur l'appareil. Pour le raccordement à l'appareil, utilisez les bornes SPEAKERS BACK/HEIGHT.
- Dolby Laboratories vous recommande de placer les enceintes comme décrit dans "Installing speakers in ceiling" afin d'obtenir le meilleur effet Dolby Atmos.
Utilisation d'enceintes Dolby Activé
① ①
Enceintes Dolby Activé (Avant) Enceintes Dolby Activé (Surround)
Une enceinte Dolby Activé est spécialement conçue pour être utilisée comme enceinte en hauteur. Il y a deux types d'enceintes Dolby Activé ; l'un est donc pour être posé sur les autres enceintes comme les enceintes avant et les enceintes surround, tandis que l'autre est donc pour être intégré aux enceintes normales. Les enceintes Dolby Activé placées avec leur diaphragmes vers le plafond créent plus d'effet en mode d'écoute Dolby Atmos et Dolby Surround en fournissant des sons en écho sur le plafond. Vous pouvez sélectionner ⑨ h, ou ① ① sur l'appareil. Pour le raccordement à l'appareil, utilisez les bornes SPEAKERS BACK/HEIGHT.
Pour dire en Dolby Atmos, les enceintes nécessaires dépendent de la manière dont vous avez configuré vos enceintes arrière ou vos enceintes en hauteur. Ce qui suit montre les diverses combinaisons d'enceintes.
| Modèle deracCORDement | Arrière ou Hautes | Avant | Centre | Surround |
| 1 | Arrière | © | ○ | © |
| 2 | Avant Hautes | © | ○ | ○ |
| 3 | Arrière Hautes | © | ○ | ○ |
| 4 | Supérieure avant | © | ○ | ○ |
| 5 | Supérieure centre | © | ○ | ○ |
| 6 | Supérieure arrière | © | ○ | ○ |
| 7 | Enceinte Dolby Activé (Avant) | © | ○ | ○ |
| 8 | Enceinte Dolby Activé (Surround) | © | ○ | © |
• Nécessaire ○ Optionnel * Le branchement à un caisson de basses est optionnel.

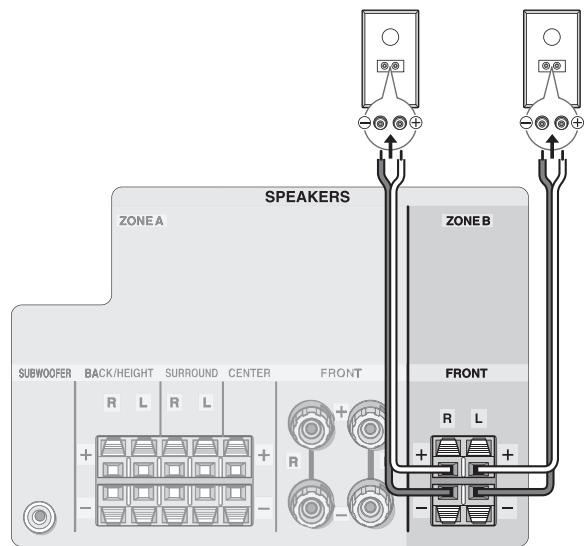

Raccordement ZONE b
Vous pouvez écouter le son dans une pièce (appelée ZONE B) autre que la ZONE A (pièce où se trouve cet appareil).

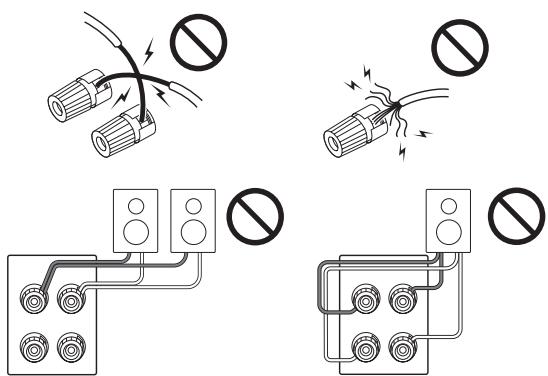

Instructions sur la manière de brancher les enceintes
Découpez et retirez la gaine plastique à l'extrémité du câble de l'enceinte, torsadez son cœur et connectez-le à la borne. Assurez-vous de brancher correctement les prises de l'appareil et les prises de l'enceinte (+ avec + et - avec - ) pour chaque canal. Si une connexion est mauvaise, un son grave peut se déterminer à cause d'une inversion de phase. La prise du caisson de basse est compatible avec la connexion d'un caisson de basse doté d'un amplificateur de puissance intégré. Réglez le commutateur de sélection du seuil du filtre du caisson de basses sur DIRECT. Si le caisson de basse ne possède pas de commutateur de sélection de seuil du filtre mais une molette d'ajustement de la fréquence de seuil, tournez celle-ci sur sa fréquence maximale. Si votre caisson de basse ne possède pas d'amplificateur de puissance intégré, vous pouvez en connecter un entre l'appareil et le caisson de basse.
- Le réglage de l'enceinte est sur 7.1 au moment de l'achat. Vous pouvez le modifier manuellement ou en utilisant le réglage automatique de l'enceinte.
- Court-circuiter le câble + et le câble - ou bien mettre en contact le cœur du câble avec le panneau arrière de l'appareil peut entraîner une défaillance. De plus, ne raccordez pas deux câbles ou plus à une seule borne d'enceinte ou une enceinte à plusieurs bornes.
Lorsque vous utilisez des fiches bananes vendues dans le commerce : resserrez jusqu'au bout les bornes des enceintes, puis insérez les fiches bananes. N'insérez pas le cœur du câble d'enceinte directement dans le trou de la fiche banane de la borne d'enceinte. (Modèle nord-américain)
Étape 2 : installation

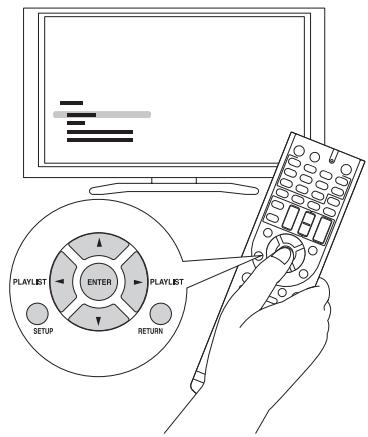

Commande : Utilisez la télécommande de cet appareil pour actionner les menus qui apparaissent sur l'écran du téléviseur. Pour afficher les instructions, vous devez établir une connexion HDMI entre l'appareil et le téléviseur. Sélectionnez l'élément à l'aide des touches du curseur de la télécommande et appuyez sur ENTER pour valider votre sélection. Pour revenir sur l'écran précédent, appuyez sur RETURN.
1 Mise sous tension
Raccordez le cordon d'alimentation à la prise (*). Appuyez sur ON/STANDBY sur l'appareil principal ou RECEIVER sur la télécommande pour allumer l'appareil ou bien le mettre en mode veille.
- Lorsque l'appareil s'allume, un courant important circule instantanément et peut affecter le fonctionnement de l'ordinateur et autres périphériques. Il est recommandé d'utiliser une prise différente de celle utilisée pour l'ordinateur ou autres périphériques sensibles.
- Les modèles taiwanais comprennent un cordon d'alimentation détachable. Raccordez le cordon d'alimentation au AC INLET de l'appareil puis à la prise. Toujours débranchez de la prise en premier lorsque vous retirez le cordon d'alimentation.
2 Effectuer le réglage automatique de l'enceinte
Notre technologie brevetée, la fonction de calibrage de pièce AccuEQ, mesure les tonalités de test provenant de chaque enceinte grâce au microphone de paramétrage d'enceinte fourni et effectue le réglage automatique du nombre d'enceintes, du niveau sonore, les fréquences de transition optimales de chaque enceinte, la distance de la position d'écoute principale et permet également de corriger la distorsion causée par l'environnement acoustique de la pièce.
- Vous ne pouvez pas revenir à l'écran précédent pendant la configuration des enceintes, même si vous appuyez sur RETURN.

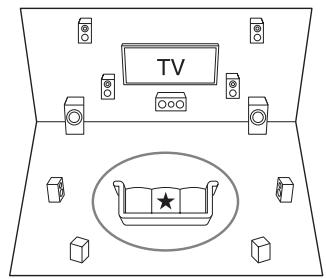

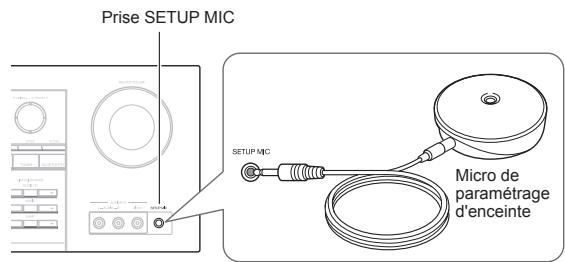

1. Placez le microphone de configuration.
Avant de démarrer la procédure, consultez l'illustration et placez le microphone de paramétrage d'enceinte fourni en position de mesure.
Zone d'écoute
Position de mesurage avec micro
- Les mesures ne seront se faire correctement si le micro est tenu à la main. Les mesures sont impossibles si les écouteurs sont utilisés.
- Le son du caisson de basse peut ne pas être détecté car il est de fréquence extrêmement basse. Réglez le volume du caisson de basse jusqu'à environ la moitié du volume maximal et réglez la fréquence à son niveau maximal.
- La mesure peut être interrompue à cause du bruit ambiant ou d'une interférence de fréquences radio. Fermez la fenêtre et éteignez les appareils ménagers et les lampes fluorescentes.
- Sélectionnez les réglages pour les enceintes raccordées, le type des enceintes en hauteur et les autres réglages appropriés.
Lorsque l'écran ci-dessus s'affiche, réglez les éléments avec les touches du curseur de la télécommande.
Consultez le diagramme à l'écran des "Speaker Channels", lequel change chaque fois qu'un nombre différent de canaux est sélectionné. Lorsque tous les éléments ont été définis, appuyez sur ENTER avec la télécommande. À propos, suivez les instructions affichées sur l'écran du téléviseur pour utiliser l'appareil.
- Consultez le contenu d'un élément, lequel apparait en bas à gauche de l'écran lorsque le curseur est sur celui-ci.
- Le son des tonalités de test des enceintes connectées et le réglage automatique de l'enceinte débutt.
La mesure sera effectuée trois fois ou plus pour chaque enceinte. Cela prend plusieurs minutes pour être accompli. Gardez la pièce aussi silencieuse que possible lors des mesures. Si certaines enceintes ne produisent pas de tonalité de test, vérifiez qu'elles ne sont pas déconnectées.
- Au cours d'une mesure, chaque enceinte émet les tonalités de test à un volume élevé. Faites attention aux émissions de son qui pourrait nuire à votre voisinage, ou bien veillez à ne pas effrayer les jeunes enfants.
- Pour annuler les mesures en cours de route, débranchez la prise micro.
- Lorsque les mesures sont effectuées, les résultats des mesures s'affichent.
Appuyez sur sur la télécommande pour vérifier les réglages. Appuyez sur la touche ENTER avec "Save" sélectionnée. Sélectionnez "On" sur l'écran suivant et appuyez ENTER sur la télécommande.
- Vous devrez normalement sélectionner "On (All Channels)", et pour désactiver juste les enceintes avant, vous devrez sélectionner "On (Except Front Left/Right)".
- S'il y a un message d'erreur, suivez les instructions à l'écran pour éliminer la cause de l'erreur.
- Lorsque "Please unplug setup microphone" est affiché, débranchez le micro.
3 Configuration HDMI
L'appareil est compatible avec la fonction de système lié tel que le lien Marche/Arrêt lorsqu'il est connecté via un câble HDMI à un téléviseur ou un lecteur aux normes CEC (Contrôle de l'Electronique pour Consommateurs). Vous devez par défaut utiliser la fonction de système lié, la fonction HDMI Standby Through et la fonction ARC (Audio Return Channel pour Gestion du Retour Audio).
HDMI CEC (RIHD)
Les commandes liées suivantes sont possibles avec un équipement raccordé lorsque la fonction CEC est activée.
- La mise en veille du téléviseur entraîne la mise en veille de l'appareil.
- Du côté téléviseur, il est possible de désigner la sortie audio depuis les enceintes connectées à l'appareil ou depuis les enceintes du téléviseur.
- La mise en route de la lecture d'un lecteur/enregistreur répondant aux normes CEC fera basculer automatiquement l'entrée de l'appareil vers l'entrée HDMI du lecteur/enregistreur. Si l'appareil est en veille, il s'allumera automatiquement.
Il est également possible de contrôler l'équipement conforme CEC raccordé, à l'aide de la télécommande de cet appareil. Pour plus de détails, consultez le mode d'emploi avancé.
- RIHD est le nom de la fonction de système lié des produits conformes CEC d'Onkyo.
- Après avoir appuyé sur (RECEIVER, appuyez SETUP sur la télécommande.
- Sélectionnez "5. Hardware" avec les touches du curseur et appuyez sur ENTER.
- Sélectionnez "HDMI" avec les touches du curseur et appuyez sur ENTER.
- Sélectionnez "HDMI CEC (RIHD)" avec les touches du curseur et sélectionnez "On".
- Lorsque le réglage est terminé, appuyez sur SETUP pour fermer l'écran du menu.
La fonction permet la transmission depuis les lecteurs vers le téléviseur même si l'appareil est en veille. La configuration du paramètre HDMI CEC (RiHD), induit plus haut, sur "On" permet l'activation automatique de ce paramètre.
- La consommation électrique en mode veille augmente lorsque la fonction HDMI Standby Through est active.
ARC (gestion du retour audio)
Un simple raccordement au téléviseur compatible ARC à l'aide d'un unique cable HDMI permet d'éçouter les signaux audio du téléviseur par les enceintes raccordées à cet apparéil. La configuration du paramètre HDMI CEC (RIHD), indiqué plus haut, sur "On" permet l'activation automatique de la fonction "Audio Return Channel".
Sortie audio des lecteurs connectés
Pour bénéficier du son surround numérique, y compris Dolby Digital et DTS, la sortie audio devra être réglée sur "Bitstream output" sur le lecteur Blu-ray ou les autres appareils raccordés.
En fonction des réglages du lecteur Blu-ray, il peut y avoir des cas où le Dolby TrueHD, Dolby Atmos et le DTS-HD Master Audio ne sont pas produits selon le format de la source.
Dans ce cas, dans les réglages du lecteur Blu-ray, essayez de paramétrer "BD video supplementary sound" (ou le son secondaire) sur "Off".
Changez le mode d’écoute après avoir changé le réglage pour confirmer.
1 Commandes de base
Utiliser la télécommande pour piloter l'amplitude AV: La télécommande de cet appareil est dotée d'une fonction mode de télécommande pour contrôle d'autres appareils. Vous ne pouvez pas contrôler l'appareil lorsque la télécommande est en mode de télécommande autre que le mode RECEIVER (pour le contrôle de cet appareil). S'assurer d'appuyer sur ⑪ RECEIVER pour sélectionner le mode RECEIVER avant de commencer son utilisation.

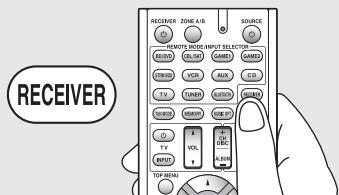

1. Mise sous tension
Appuyez sur RECEIVER sur la télécommande pour mettre en marche.
- Réglez l'entrée du téléviseur sur celle assignée à l'appareil. Utilisez la télécommande du téléviseur.
2. Sélectionnez l'entrée sur l'appareil
Appuyez sur le ② INPUT SELECTOR du lecteur que vous désirez écouter. Appuyez sur TV pour écouter le son du téléviseur. Vous pouvez également utiliser les boutons sélecteurs d'entrée de l'appareil principal.
- L'entrée sera automatiquement choisie si le téléviseur répond aux normes CEC et est connecté à l'appareil grâce à un câble HDMI.
3. Choisissez le mode d'écoute souhaité.
Après avoir appuyé sur ⑪ RECEIVER, appuyez sur ⑦ les touches du mode d'écoute pour changer de mode et profiter des différents modes d'écoute.
4. Ajustez le volume avec ③ VOL.

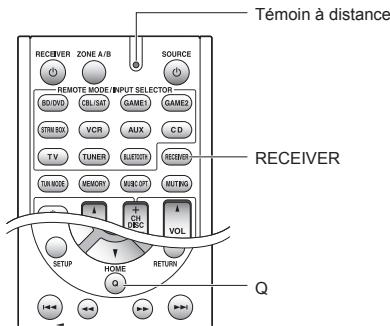

Nomenclature et fonctions de la télécommande
① Bouton RECEIVER : Permet la mise en marche ou en veille de l'appareil. ② Boutons REMOTE MODE/INPUT SELECTOR : Changent l'entrée à lire. En outre, en mémorisant un code de télécommande particulier sur une touche, vous pouvez changer le mode de la télécommande pour piloter un autre équipement en appuyant sur cette touche. ③ Bouton MEMORY : Mémorise une station de radio. ④ Bouton TUN MODE : Change le mode de syntonisation. ⑤ Boutons curseurs et bouton ENTER : Déplacent le curseur et valident la sélection. ⑥ Bouton SETUP : Affiche l'écran qui permet d'effectuer plusieurs réglages de cet appareil. ⑦ Boutons de mode d'écoute : Permettent de sélectionner le mode d'écoute.
Bouton MOVIE/TV : Vous pouvez besoin un mode d'écoute approprié aux films et aux programmes télé. Bouton MUSIC : Vous pouvez besoin un mode d'écoute approprié à la musique.
Bouton GAME : Vous pouvez désir un mode d'écoute approprié aux jeux video.
Bouton STEREO : Vous pouvez sélectionner un mode d'écoute en stéréo et toutes les sources stéréo de canaux.
- Pour plus de détails sur les modes d'écoute, voir le Manuel Avancé.
⑧ Bouton DIMMER: Modifie la luminosité de l'affichage. ⑨ Bouton ZONE A/B : À utiliser lorsque l'appareil est raccordé à des enceintes situées dans une pièce différente et que le son est lu dans cette pièce. 10 Bouton MUSIC OPT: Démarre/arrête la fonction MUSIC OPTIMIZER qui améliore la qualité du son compressé. ⑪ Bouton RECEIVER : Passe la télécommande sur le mode faisant fonctionner cet appareil. Bouton MUTING: Mise temporaire de l'audio en sourdine. Appuyez de nouveau pour annuler la mise en sourdine. Boutons VOLUME : Vous permettent de régler le volume. Cette touche permet également l'annulation de la mise en sourdine. Bouton RETURN: Permet à l'affichage de retourner à son état précédent. ⑤ Bouton Q: Affiche le menu Quick Setup qui vous permet d'accéder rapidement aux éléments de réglages les plus souvent utilisés, y compris le réglage de la qualité sonore. 16 Bouton DISPLAY: Modifie l'information affichée.

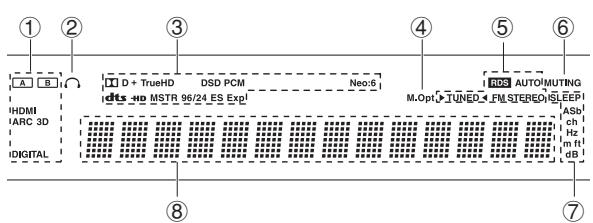

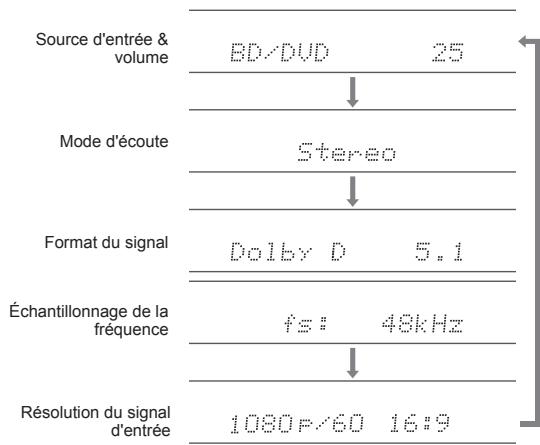

Affichage
① S'allume sous les conditions suivantes. "A": Sortie vers la ZONE A / "B": Sortie vers la ZONE B / "HDMI": Des signaux HDMI entrent et un sélecteur d'entrée HDMI est sélectionné. Ceci s'allume facilement lorsque la fonction HDMI Standby Through est active et que l'appareil est en veille. / "ARC": Des signaux audio entrent du téléviseur compatible ARC et le sélecteur d'entrée TV est sélectionné. / "3D": Les signaux d'entrée sont en 3D. / "DIGITAL": Les signaux numériques entrent et sont sélectionnés. ② Reste allumé lorsqu'les écouteurs sont branchés. ③ S'allume en fonction du type de signaux numériques d'entrée et du mode d'écoute. ④ Reste allumé lorsque Music Optimizer est activé. ⑤ S'allume sous les conditions suivantes. "AUTO": Le réglage est automatique. / "▶TUNED": Reçoit la radio AM/FM. ▲ clignote pendant que le réglage est automatiquement effectué. / "FM STEREO": Reçoit la FM en stéréo. / "RDS" (modèles européen, australien et asiatique): Reçoit une diffusion RDS. ⑥ "MUTING": Clignote lorsqu'le mode sourdine est activé. ⑦ S'allume sous les conditions suivantes. "SLEEP": Le minuteur de veille a été réglé. Ceci s'allume facilement lorsque la fonction Power Out at Standby pour STRM BOX est active et que l'appareil est en veille. / "ASb" (Veille automatique): La veille automatique est activée. / "ch": Le canal est en train d'être réglé. / "Hz": Des fréquences de transition sont en train d'être réglées. / "m/ft": Les distances entre les enceintes sont en train d'être réglées. / "dB": Le volume d'enceinte est en train d'être réglé. ⑧ Affiche des informations diverses sur les signaux d'entrée. Appuyer sur DISPLAY affiche le type de signaux d'entrée numériques et le mode d'écoute.
2 Bluetooth
Vous pouvez profiter sans fil des fichiers musicaux stockés dans votre smartphone ou autre périphérique compatible Bluetooth. La zone de couverture est de 48 pieds (15 mètres).
- Le périphérique compatible Bluetooth a besoin d'être compatible avec le profile A2DP.
- Notez que la connexion n'est pas toujours garantie avec les périphériques compatibles Bluetooth.
Appairage
L'appairage est nécessaire pour connecter le périphérique compatible Bluetooth pour la première fois. Avant de commencer, apprenez comment activer la fonction de paramétrage Bluetooth et comment vous connecter à d'autres périphériques compatibles Bluetooth.
- Appuyez sur BLUETOOTH sur la télécommande. L'appareil commence l'appairage et "Now Pairing..." s'affiche.
- Pendant que "Now Pairing..." est affiché, établissez la connexion du périphérique compatible Bluetooth dans une zone avoisinante avant environ 1 minutes.
Si le nom de l'appareil s'affiche à l'écran du périphérique compatible Bluetooth, sélectionnez cet appareil. Le jumelage se terminera peu après.
- Si un mot de passe est requis, entrez "0000".
- Vous pouvez appairer un autre périphérique compatible Bluetooth en appuyant sur la touche BLUETOOTH jusqu'à ce que "Now Pairing..." s'affiche. Cet appareil peut mémoriser les données de 8 périphériques appairés.
Lecture des périphériques compatibles bluetooth
Si l'appareil est en marche et que le périphérique compatible Bluetooth est connecté, l'entrée sera automatiquement mise sur BLUETOOTH. Lecture de la musique dans cet état. Pour avoir plus de détails sur la manière d'utiliser la télécommande pour ces commandes, consultez le mode d'emploi avancé.
- Si le volume du périphérique compatible Bluetooth est bas, le son peut ne pas être en sortie depuis cet appareil.
- À cause des caractéristiques de la technologie sans fil Bluetooth, le son produit par cet appareil peut être légèrement en retard sur le son lu par le périphérique compatible Bluetooth.
- Les affichages à l'écran n'apparaissent pas si la langue OSD est sur Chinois. Actionnez vérifier l'afficheur de l'appareil principal. (modèles européens, australiens, taiwanais et asiatiques)
3 Radio am/fm
Le mode d'emploi simplifié décrit la méthode utilisant la syntonisation automatique. Pour le réglage manuel, reportez-vous au Mode d'Emploi Avancé.
- Appuyez plusieurs fois sur TUNER sur la télécommande pour sélectionner "AM" ou "FM".
- Appuyez sur TUN MODE de façon à ce que le témoin "AUTO" sur l'afficheur s'allume.
- Appuyez sur les touches du curseur ▲/▼. La symtonisation automatique d'une station de radio démarre. La recherche s'arrête lors qu'une station est symponiée. Lors de la réception d'une station de radio, le témoin "▶TUNED" sur l'afficheur s'allume. Le témoin "FM STEREO" s'allume si la station de radio est une station de radio FM.
- Alternativement, vous pouvez appuyer TUNING sur l'appareil principal.
Mémorisation d'une station de radio : Vous pouvez enregistrer jusqu'à 40 de vos stations de radio AM/FM favorites.
- Recherchez la station AM/FM que vous voulez enregistrer.
- Appuyez MEMORY sur la télécommande de manière à ce que le numéro préréglé clignote sur l'afficheur.
- Appuyez plusieurs fois sur CH +/- pour sélectionner un nombre entre 1 et 40 pendant que le numéro préréglé clignote (environ 8 secondes).
- Alternativement, vous pouvez appuyer sur l'appareil principal.
- Appuyez à nouveau sur MEMORY pour enregistrer la station.
Lorsqu'il est enregistré, le numéro de préréglage s'arrête de clignoter. Pour sélectionner une station de radio préréglée, appuyez PRESET sur l'appareil principal ou CH + / - sur la télécommande.
- Pour supprimer une station préréglée, après avoir sélectionné la station que vous désirez supprimer, appuyez MEMORY sur la télécommande puis, alors que le nombre préréglage clignote sur l'afficheur, appuyez CLR sur la télécommande.
Réglage du pas de fréquence am/fm
Il peut être nécessaire de changer le pas de fréquence pour symponiser la radio dans la zone où vous vous trouvez. Changez le pas en suivant la procédure qui suit. Notez que lorsque ce paramètre est modifié, toutes les radios prérégliées sont supprimées.
1Après avoir appuyé RECIVER sur la télécommande, appuyez sur SETUP. 2. Sélectionnéz "5. Hardware" avec les touches du curseur et appuyez sur ENTER. 3. Sélectionnéz "Tuner" avec les touches du curseur et appuyez sur ENTER. 4. Sélectionnéz "AM / FM Frequency Step" (modèlets taiwanais et nord-américains) ou "AM Frequency Step" (modèles européens, australiens et asiatiques) à l'aide des touches du curseur et sélectionné le pas de fréquence de la zone où vous vous trouvez. (Pour les modèlets taiwanais uniquement) Le réglage est sur "10 kHz / 0.2 MHz" au moment de l'achat. Veuiliez le changer pour "9 kHz / 0.05 MHz".
4 Multi-zone
Vous pouvez écouter le son dans une pièce (appelée ZONE B) autre que la ZONE A (pièce où se trouve cet appareil). Vous pouvez écouter dans la ZONE A ainsi que dans la ZONE B ou uniquement dans la ZONE B.
Appuyez plusieurs fois ZONE a/b sur la télécommande pour sélectionner la ZONE.
"A" ou "B" s'allume sur l'afficheur de l'appareil principal pour indiquer la zone qui est actuellement sélectionnée.
- Vous pouvez également appuyer sur ZONE A ou ZONE B sur l'appareil principal.
- Le volume de la ZONE B est le même que celui réglé pour la ZONE A.
- Il n'est pas possible d'écouter des sources différentes dans la ZONE A et la ZONE B.
- Le mode d'écoute est fixé sur All Ch Stereo lors de la lecture en ZONE B. En outre, aucun son ne sera reproduit par les enceintes arrêtées et les enceintes en hauteur de la ZONE A.
Vous pouvez effectuer des réglages communs sur l'écran du téléviseur pendant la lecture.
1. Appuyez q sur la télécommande.
Le menu Quick Setup s'affiche à l'écran du téléviseur connecté.
| Quick Setup | BD/DVD |
| Listening Mode | MOVIE/TV | |
| Audio | MUSIC | |
| Information | GAME | |
2. Sélectionnez l'élément à l'aide des touches du curseur de la télécommande et appuyez sur ENTER.
- Pour revenir sur l'écran précédent, appuyez sur RETURN.
3. Sélectionnez le paramètre à l'aide des touches du curseur de la télécommande.
Listening Mode: Sélectionnez le mode d'écoute depuis les catégories dans "MOVIE/TV", "MUSIC" et "GAME". Après avoir sélectionné le mode d'écoute, appuyez sur la touche ENTER pour valider.
- Il ne peut être réglé lorsque l'audio est lu sur les enceintes du téléviseur.
Audio: Vous pouvez effectuer divers réglages audio, y compris la qualité audio et le réglage du niveau des enceintes.
- Vous ne pouvez pas sélectionner cet élément lorsque le son est émis par les enceintes du téléviseur.
Bass, Treble: Ajustez le volume de l'enceinte frontale. - Il ne peut pas être réglé si le mode d'écoute est Direct.
Phase Matching Bass: Supprime le changement de phase en milieu de gamme pour améliorer le son grave. Ainsi un son grave puissant et fluide peut être obtenu.
- Il ne peut pas être régulé si le mode d'écoute est Direct.
Center Level, Subwoofer Level: Ajustez le niveau de l'enceinte lorsque vous écoutez le son. L'ajustement que vous effectuez reviendra à l'état précédent lorsque vous mettrez l'appareil en mode veille.
- Les changements peuvent être impossibles en fonction des réglages de l'enceinte.
- Ce réglage est impossible si MUTING est sélectionné ou si un casque est utilisé.
A/V Sync: Si l'image est en retard avec l'audio, vous pouvez retarder l'audio pour compenser l'écart. Différents paramètres peuvent être configurés pour chaque sélection d'entrée. - Il ne peut pas être réglé si le mode d'écoute est Direct.
AccuEQ Room Calibration: Activez ou désactivez les paramétrages effectués par le réglage automatique de l'enceinte. Pour les activer, vous devrez normalement sélectionner "On (All Ch)", et pour désactiver juste les enceintes avant, vous devrez sélectionner "On (ex. L/R)". Le paramètre peut être défini séparément pour chaque source d'entrée.
- Ce réglage ne peut pas être sélectionné si le réglage automatique de l'enceinte n'a pas été effectué.
- Il ne peut pas être défini si un casque est branché ou si le mode d'écoute est Direct.
Music Optimizer: Améliore la qualité de l'audio compressé. La lecture de sons depuis des fichiers compressés avec perte tels que les MP3 peut être améliorée. Le paramètre peut être défini séparément pour chaque sélection d'entrée.
- Le réglage est efficace pour les signaux de 48 kHz ou moins. Le réglage n'est pas efficace pour les signaux en flux binaires.
- Il ne peut pas être réglé si le mode d'écoute est Direct.
Late Night: Produit des petits sons facilement entendus. Utilisé lorsque vous avez besoin de baisser le volume lorsqu'elles ne regardent un film tard la nuit. Vous pouvez bénéficier de l'effet uniquement avec les sources en Dolby Digital, Dolby Digital Plus et Dolby TrueHD.
- La mise en veille de l'appareil entraînera la définition du paramètre sur "Off". Pour le Dolby TrueHD, le paramètre sera défini sur "Auto".
- Si "Loudness Management" est sur "Off", cette fonction n'est pas disponible pour dire en Dolby Digital Plus ou en Dolby TrueHD.
Cinema Filter: Ajustez la piste sonore traitée pour améliorer ses aigus, afin de la rendre appropriée pour le home cinéma.
- Cette fonction peut être utilisée avec les modes d'écoute suivants : Dolby Digital, Dolby Digital Plus, Dolby TrueHD, Multichannel, DSD, DTS, DTS-ES, DTS Neo:6 Cinema, DTS 96/24, DTS-HD High Resolution Audio, DTS-HD Master Audio, DTS Express.
Center Spread: Ajustez la largeur du champ sonore du canal avant lors de la lecture en mode d'écoute Dolby Surround.
Pour étendre la largeur du champ sonore vers la gauche et la droite, sélectionnez "On". Pour concentrer le son au centre, sélectionnez "Off".
- Selon les réglages de l'enceinte, ici devient "Off".
Audio: Affiche la source d'entrée audio, le format, le nombre de canaux, la fréquence d'échantillonnage, le mode d'écoute et le nombre de canaux de sortie.
Video: Affiche des informations comme la source d'entrée vidéo, la résolution, le format du signal, la tonalité des couleurs, les informations 3D, le format et la sortie.
Tuner: Affiche des informations comme la bande, la fréquence, et le numéro préréglé. Ceci s'affiche uniquement lorsque "TUNER" est sélectionné comme source entrante.
Pour ajuster la qualité du son
Il est possible d'améliorer ou de modifier les basses et les aigus des enceintes avant. Appuyez plusieurs fois sur TONE sur l'appareil principal pour sélectionner le réglage de votre choix parmi "Bass", "Treble", et "Phase Matching Bass", puis réglez avec +/-. - Il ne peut pas être régé si le mode d'écoute est Direct. "Bass": Vous permet d'améliorer ou de modifier les basses. "Treble": Vous permet d'améliorer ou de modifier les aigus. "Phase Matching Bass": Vous permet de garder le milieu de gamme clair et d'améliorer efficacement les basses.
Appuyez sur DISPLAY sur la télécommande plusieurs fois pour commuter l'affichage de l'unité principale afin de :
- Si "Dolby D 5.1" s'affiche dans le format du signal, les signaux Dolby Digital 5.1 ch sont entrés. Lors de l'écoute de la radio AM/FM, la bande, fréquence et numéro de préselection sont affichés.
Lecture audio et vidéo provenant de sources différentes
Il est possible de jouer l'audio et la vidéo depuis des sources différentes. Par exemple, vous pouvez jouer l'audio d'un lecteur CD et la vidéo d'un lecteur BD/DVD. Dans ce cas, appuyez sur BD/DVD puis sur CD. Puis démarrez la lecture sur les lecteurs BD/DVD et CD. Cette fonction est efficace lorsqu'une entrée avec audio seule a été sélectionnée (CD, TUNER ou BLUETOOTH). (*)
- Lorsque BLUETOOTH est sélectionné, appuyez MODE sur la télécommande.
Avant de démarrer la méthode
Les problèmes peuvent être résolus simplement en allumant et en coupant l'alimentation, ou en débranchant/rebranchant le cordon d'alimentation, ce qui est plus facile que de travailler sur la connexion, la procédure de paramétrage et de fonctionnement. Essayez d'effectuer les mesures les plus simples à la fois sur l'appareil et sur le périphérique connecté. Si le problème est que la vente ou l'audio ne sont pas sortis, ou que le fonctionnement lié HDMI ne fonctionne pas, la déconnexion/connexion du câble HDMI peut le résoudre. Lors de la reconnexion, veillez à ne pas enrouler le câble HDMI car s'il est enroulé, le câble HDMI peut ne pas bien s'adapter. Après la reconnexion, éteignez puis rallumez l'appareil et le périphérique connecté.
L'ampli-tuner AV s'eteint de manière inattendue.
- L'ampli-tuner AV se mettra automatiquement en mode veille si la veille automatique ou la minuterie de veille est définie et lancée.
- Le circuit de protection peut avoir été activé. Si c'est le cas, lorsque vous remettrez l'appareil en marche, "AMP Diag Mode" apparaitra sur l'afficheur de l'appareil principal. L'appareil se mettra alors automatiquement dans un mode qui détecte les anomalies. Si aucun problème n'est détecté, "AMP Diag Mode" disparaitra et l'appareil retrouvera son état normal. Si "CHECK SP WIRE" apparait sur l'afficheur, les cables d'enceinte peuvent avoir créés un court-circuit. Éteignez l'appareil et essayez de voir si le noyau de l'un des cables d'enceinte est en contact avec celui d'un autre cable d'enceinte ou avec le panneau arrière. Après quoi, remettez l'appareil en marche. Si "NG" apparait, débranchez immédiatement le cordon d'alimentation et contactez votre revendeur Onkyo.
- Un mauvais sélecteur d'entrée a été sélectionné. Sélectionnez une entrée adéquate pour le lecteur. Vérifiez également que le mode sourdine n'est pas activé.
- Tous les modes d'écoute n'utilisent pas toutes les enceintes.
Il n'y a pas d'image.
- Un mauvais sélecteur d'entrée a été sélectionné.
- Pour afficher une vidéo du lecteur raccordé sur l'écran du télévisieur lorsqu'il est en veille, vous devez activer la
fonction HDMI Standby Through.
- Lorsque l'image du téléviseur est floue ou manque de netteté, le cordon d'alimentation ou les câbles de connexion de l'appareil peuvent avoir interféré. Dans ce cas, gardez une distance entre le câble d'antenne du téléviseur et les câbles de l'appareil.
La vidéo et le son sont désynchronisés.
- La vidéo peut être en retard par rapport au son en fonction des réglages et des raccordements avec votre téléviseur. Réglez dans "Étape 3: Écouter", "5 Menu Quick Setup", "A/V Sync".
Impossible délire le surround numérique.
- Pour bénéficier du son surround numérique, y compris Dolby Digital et DTS, la sortie audio devra être réglée sur "Bitstream output" sur le lecteur Blu-ray ou les autres appareils raccordés.
- Si vous ne pouvez pas reproduire le son selon le format de la source (Dolby TrueHD, Dolby Atmos ou le DTS-HD Master Audio, etc.), dans les réglages du lecteur Blu-ray, essayez de mettre le paramètre "BD video supplementary sound" (ou son secondaire) sur "Off". Changez le mode d'écoute pour chaque source après avoir changé le réglage pour confirmer.
Le contrôle HDMI ne fonctionne pas correctement.
- Réglez la fonction de lien CEC de l'appareil sur On. Il est également nécessaire de faire les réglages du système lié par HDMI sur la télévision. Pour plus d'informations, reportez-vous au mode d'emploi de la télévision.
Réinitialisation de l'appareil
La réinitialisation de l'appareil à l'état au moment de l'expédition peut résoudre le problème. Si les mesures ci-dessus ne résolvent pas le problème, réinitialisez l'appareil à l'aide de la procédure suivante. Si vous réinitialisez le statut de l'appareil, vos préférences seront réinitialisées à leurs valeurs par défaut. Notez-les avant de commencer la réinitialisation.
- Tout en maintenant enfoncée la touche CBL/SAT sur l'appareil principal (notez que l'objet 2 doit être effectué avec cette touche enfoncée).
- Appuyez ON/STANDBY sur l'appareil principal ("Clear" apparait sur l'afficheur et l'appareil revient en mode veille).
- Ne débranchez pas le cordon d'alimentation avant que "Clear" disparaisse de l'afficheur.
2. Appuyez sur ON/STANDBY. 1. Tout en maintenant enfoncée la touche CBL/SAT,
- Tout en appuyant sur RECEIVER sur la télécommande, appuyez sur Q jusqu'à ce que le témoin à distance reste allumé (après environ 3 secondes).
- Dans les 30 secondes, appuyez de nouveau sur RECEIVER.
Partie de l'amplificateur
Puissance de sortie nominale (noraméricain)
Avec 8 ohms de charge, deux canaux entraînés, de 20-20.000 Hz ; puissance RMS minimale 65 watts nominaux par canal, avec pas plus de 0.7% de distorsion harmonique totale de 250 milliwatts de sortie nominale.
Puissance de sortie mode surround () (6 ohms, 1 kHz DHT 0.9%) 115 W par canal
Sortie de référence pour chaque enceinte.
En fonction de la source et des paramètres du mode d'écoute, il est possible qu'aucun son ne soit reproduit.
Puissance de sortie nominale (Autres)
7 canaux × 100 W à 6 ohms, 1 kHz 1 canal entraîné de 1 % (IEC)
Puissance de sortie effective maximum
7 canaux × 120 W à 6 ohms, 1 kHz, 1 canal entraîné (JEITA) (asiatique)
Puissance dynamique ()
- IEC60268-Puissance de sortie maximale à court terme
160 W (3 Ω, avant)
125 W (4 Ω, avant)
85 W (8 Ω, avant)
THD + N (Taux de distorsion harmonique + bruit)
0.08% (20 Hz - 20 kHz, mi-puissance)
Sensibilité d'entrée et impédance (déséquilibre)
200 mV/47 kΩ (LINE, 1 kHz 100 W/8 Ω)
Niveau de sortie RCA nominale et impédance
1 V/470 Ω (SUBWOOFER PRE OUT)
Réponse en fréquence
Spécificités de la commande de tonalité
± 10 dB, 20Hz (BASS)
± 10 dB, 20kHz (TREBLE)
Rapport signal-bruit
100 dB (LINE, IHF-A)
Impédance de l'enceinte
6Ω-16Ω
Partie vidéo
Force du signal
Résolution maximale prise en charge par le composant vidéo
480i/576i
Partie du tuner
Réglage de la plage de fréquence FM
87,5 MHz - 107,9 MHz (nord-américain et taiwanais)
87,5 MHz - 108,0 MHz, RDS (autres)
Réglage de la plage de fréquence AM
Système de communication
Version de spécifications Bluetooth 2.1 + EDR (Enhanced Data Rate)
Portée de communication maximale
Ligne de mire d'environ 15 m (*)
Bande de fréquence
Bande 2.4 GHz
Méthode de modulation
A2DP 1.3 (Profil de distribution audio avancée)
AVRCP 1.5 (Profil de télécommande vidéo audio)
Codes pris en charge
SBC
Portée de transmission (A2DP)
20 Hz - 20.000 Hz (Fréquence d'échantillonnage 44,1 kHz)
- La portée effective peut varier selon les facteurs comme : les obstacles entre les appareils, les champs magnétiques autour d'un four micro-ondes, l'électricité statique, les téléphones sans fil, la sensibilité de réception, la performance de l'antenne, le système d'exploitation, le logiciel, etc.
Général
Alimentation
120 V CA, 60 Hz (nord-américain et taiwanais)
220 - 240 V CA, 50/60 Hz (autres)
Consommation d'énergie
4,3 A (nord-américain et taiwanais)
420 W (autres)
0,15 W (en veille, nord-américain et taiwanais)
0,3 W (en veille, autres)
55 W (pas de son)
7,8 kg (17,2 lbs.) (nord-américain et taiwanais)
8,0 kg (17,6 lbs.) (autres)
Entree
BD/DVD, CBL/SAT, GAME 1, STRM BOX
Sortie
HDMI OUT (to TV)
Résolution vidéo
4K 60 Hz (RGB/YCbCr 4:4:4/YCbCr 4:2:2, 24 bits)
Format audio
Dolby Atmos, Dolby TrueHD, Dolby Digital Plus, Dolby Digital
DTS-ES, DTS, DTS Express, DSD, Multichannel PCM (jusqu'à 8 ch)
Supportés
3D, Audio Return Channel, Deep Color, xv Color™, LipSync, CEC, 4K,
Extended Colorimetry (sYCC601, Adobe RGB, Adobe YCC601),
Sorties haut-parleurs
ZONE A (FRONT L/R, CENTER, SURROUND L/R, BACK/HEIGHT L/R),
ZONE B (FRONT L/R)
Casques
PHONES (Avant, 6,3)
Autres
Configuration micro 1 (avant)
RI REMOTE CONTROL
STRM BOX POWER OUT 1 (5 V/1 A)
Les spécifications et fonctionnalités peuvent changer sans préavis.
Tableau des résolutions d'affichage
Consultez le tableau suivant pour avoir des informations sur les formats et les résolutions de l'image reproduites par cet appareil en réponse aux signaux entrants.
| Entree\Sortie | HDMI |
| 4K | 1080p/24 | 1080p | 1080i | 720p | 480p/576p | 480i/576i |
| HDMI | 4K | ○ | | | | | | |
| 1080p/24 | | ○ | | | | | |
| 1080p | | | ○ | | | | |
| 1080i | | | | ○ | | | |
| 720p | | | | | ○ | | |
| 480p/576p | | | | | | ○ | |
| 480i/576i | | | | | | | ○ |
| Composante | 1080p | | | | | | | |
| 1080i | | | | | | | |
| 720p | | | | | | | |
| 480p/576p | | | | | | | |
| 480i/576i | | | | | | | ○ |
| Composite | 480i/576i | | | | | | | ○ |
Résolutions prises en charge par le HDMI
| Entrée prise en charge | Technologie de protection de contenu | Résolution d'affichage | Fréquence d'image | Espace de couleur | Profondeur de couleur | Remarques |
| Entrée HDMI (BD/DVD, CBL/SAT, GAME1, STRM BOX) | HDCP1.4 HDCP2.2 | 720×480i | 60Hz | RGB/YCbCr4:4:4/ YCbCr4:2:2 | 8/10/12/16bits | Avec YCbCr4:2:2, Color Depth pris en charge jusqu'à 8/10/12bit. |
| 720×576i | 50Hz |
| 720×480p | 60Hz |
| 720×576p | 50Hz |
| 1920×1080i | 50/60Hz |
| 1280×720p | 24/25/30/50/60Hz |
| 1680×720p | 24/25/30/50/60Hz |
| 1920×1080p | 24/25/30/50/60Hz |
| 2560×1080p | 24/25/30/50/60Hz |
| 4K (3840×2160p) | 24/25/30Hz | RGB/YCbCr4:4:4/ YCbCr4:2:2 | 8/10/12/16bits | Avec YCbCr4:2:2, Color Depth pris en charge jusqu'à 8/10/12bit. |
| 50/60Hz | RGB/YCbCr4:4:4 | 8bits | |
| YCbCr4:2:2 | 8/10/12bits |
| YCbCr4:2:0 | 8/10/12/16bits |
| 4K SMPTE (4096×2160p) | 24/25/30Hz | RGB/YCbCr4:4:4/ YCbCr4:2:2 | 8/10/12/16bits | Avec YCbCr4:2:2, Color Depth pris en charge jusqu'à 8/10/12bit. |
| 50/60Hz | RGB/YCbCr4:4:4: | 8bits | |
| YCbCr4:2:2 | 8/10/12bits |
| YCbCr4:2:0 | 8/10/12/16bits |
Nous déclarons, sous notre seule responsabilité, que le produit est conforme aux normes :
- Sécurité
- Limites et méthodes de mesure des caractéristiques des perturbations radioélectriques
- Limites pour les émissions de courant harmonique
- Limitation des variations de tension, des fluctuations de tension et du papillottement Directive RoHS, 2011/65/UE
- Par la première, Onkyo Corporation déclare que l'appareil TX-SR444 est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE.
Toutes les autres marques commerciales sont la propriété de leurs détenteurs respectifs.
Accessoires fournis
Cordon d'alimentation (modèles taiwanais) -- (1)
Micro de paramétrage d'enceintes --- (1)
- Le nombre entre parenthèses indique la quantité. Sur l'emballage, la lettre à la fin du nom du produit indique la couleur.
Piles (AA/R6)
- Si la télécommande reste longtemps inutilisée, retirez les piles pour éviter toute corrosion.
- Veuillez noter que garder des piles consommées à l'intérieur de la télécommande peut causer des corrosions et l’endommager.
