MODE D'EMPLOI LYNX II NOIROT

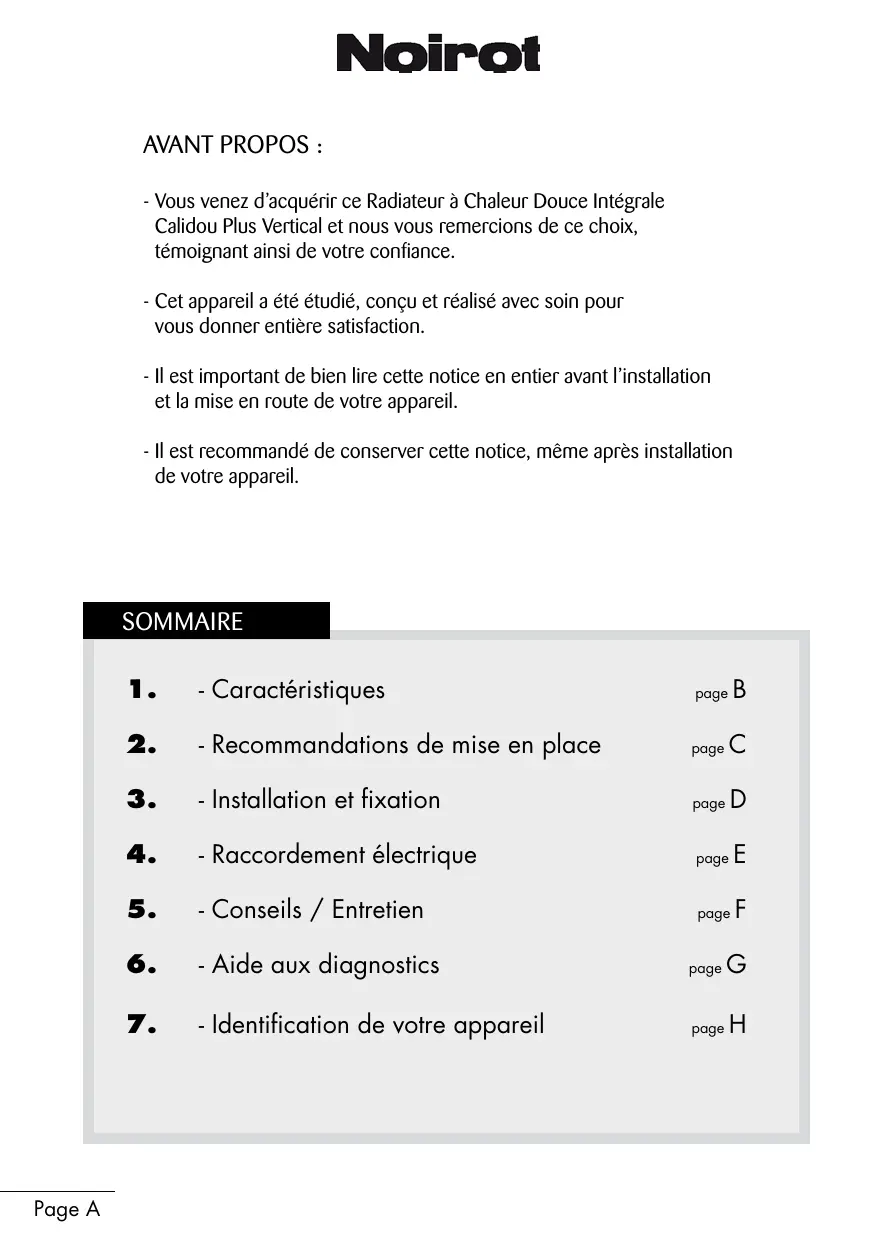

Calidou Plus Vertical et nous vous remercions de ce choix, témoignant ainsi de votre confiance. - Cet appareil a été étudié, conçu et réalisé avec soin pour vous donner entière satisfaction. - Il est important de bien lire cette notice en entier avant l’installation et la mise en route de votre appareil. - Il est recommandé de conserver cette notice, même après installation de votre appareil.

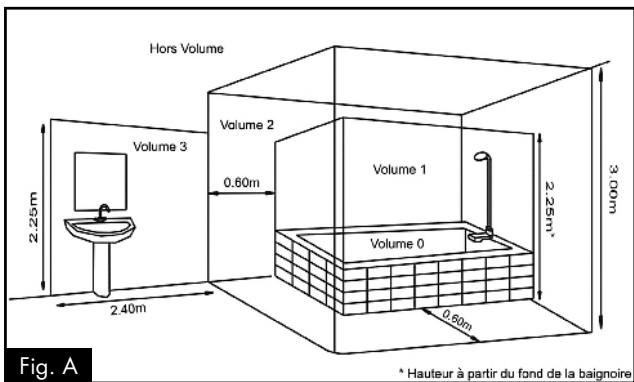

Il doit être installé de façon à ce que les interrupteurs et autres dispositifs de Fig. A commande ne puissent pas être touchés par une personne se trouvant dans la baignoire ou dans la douche. L’appareil peut être installé dans le volume 2 ou 3 des salles d’eau.

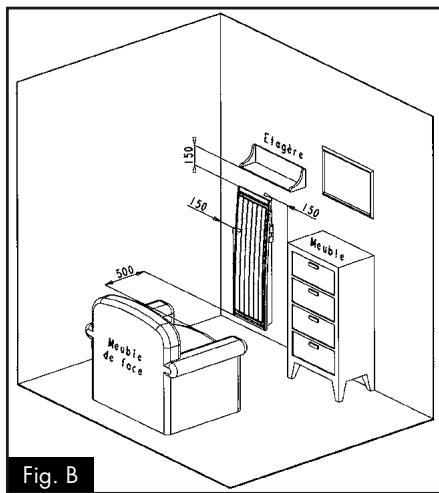

Installation des appareils

L’installation doit être conforme aux normes en vigueur dans le pays d’installation ( NFC 15-100 pour la France).

L’appareil ne doit pas être installé sous une prise de courant.

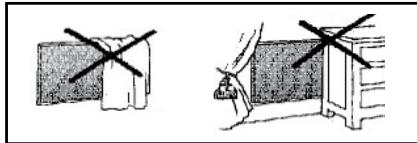

NE PAS COUVRIR L’APPAREIL Si l’appareil est recouvert, il y a risque de surchauffe.

Le logo ci-dessus rappelle ce risque. Il est donc formellement interdit de couvrir ou d’obstruer les entrées ou les sorties d’air au risque d’incidents ou de dégradations de l’appareil. Évitez d’installer l’appareil dans un courant d’air susceptible de perturber sa régulation. Respecter les distances minimum d’installation au sol, aux parois, aux meubles, etc...(Fig.B).

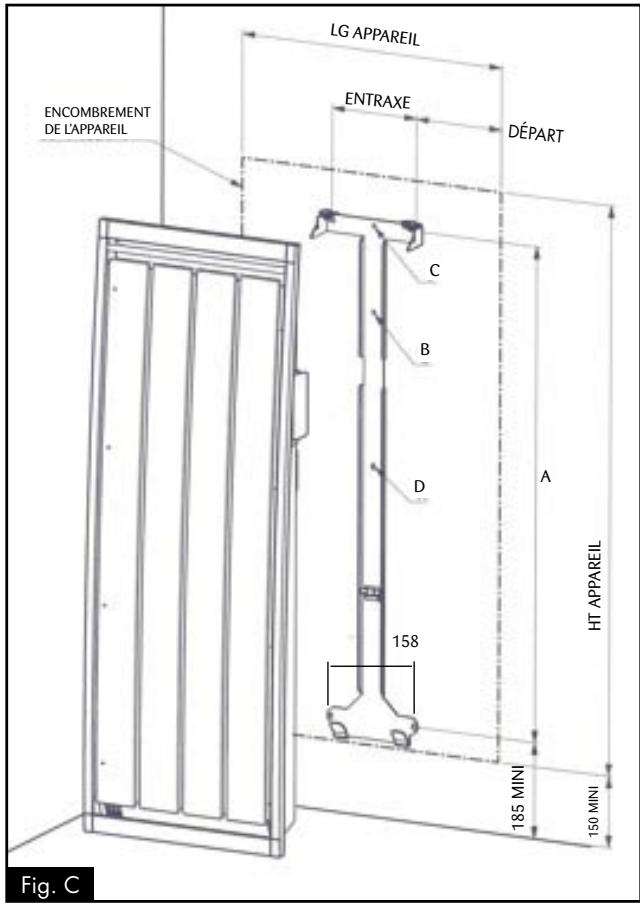

Positionner le dosseret contre le mur, en s’assurant de l’orienter dans le bon sens, pattes inférieures posées au sol, et tracer le trou (Rep. C Fig. C).

Placer le trou du dosseret (Rep. B Fig. C) au niveau de la trace précèdemment repérée sur le mur (Rep. C Fig. C). Pointez les trous des pattes inférieures et supérieures. Percez aux diamètres appropriés aux chevilles et vis. NOTA : Pour un meilleur maintien de l’appareil au mur, il est possible de rajouter 1 vis de fixation sur le montant du dosseret (Rep. D Fig. C).

Fixer le dosseret au mur à l’aide de 4 vis (diam. 6mm) - Fig. C Reverrouiller le dosseret en agissant à l’aide d’un tournevis sur les verrous dans le sens inverse des aiguilles d’une montre (Fig. C).

15-100 pour la France).

L’alimentation électrique doit être protégée par un dispositif différentiel résiduel de courant assigné au plus égal à 30 mA, notamment dans le cas d’une installation dans un local contenant une baignoire ou une douche. Respecter le sens de branchement :

Schéma de raccordement

AVEC UTILISATION DU FIL PILOTE Cordon de l’appareil

Réseau 230 V Neutre

être remplacé par le fabricant, son service aprèsvente ou une personne de qualification similaire afin d’éviter un danger.

Vérifier le serrage correct des fils dans les bornes de la boîte de raccordement mural.

Page E Le fil noir ne doit en aucun cas être raccordé

à une borne de terre ou au fil VERT / JAUNE. Mode

SANS UTILISATION DU FIL PILOTE Cordon de l’appareil

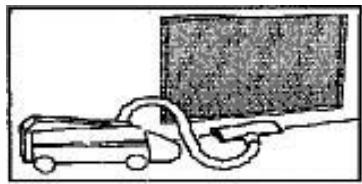

Ne jamais utiliser de produits abrasifs ou à base d’acétone qui risqueraient de détériorer le revêtement Epoxy.

Recommandations et conseils

Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil. Veillez à ne rien introduire dans l’appareil. Lors de la première chauffe, il peut s’échapper une odeur, ce phénomène disparaît après quelques minutes de fonctionnement. Si votre installation est équipée d’un délesteur : Le délestage étant prioritaire, il est possible que l’appareil ne chauffe pas, en cas de surconsommation momentanée (lave-linge + four + fer à repasser...). Ceci est normal. Dès rétablissement d’une consommation normale, l’appareil se remettra en chauffe. Prévu pour être raccordé à un réseau d’alimentation électrique 230V~ 50Hz.

Toutes les interventions sur nos appareils doivent être effectuées hors tension et par un personnel qualifié et agréé.

L’appareil ne suit pas les ordres de programmations

 ’assurer que le voyant de S marche est allumé. Le voyant de marche est allumé, le témoin de chauffe est éteint.

Le voyant de marche ne s’allume toujours pas.

Vérifier que le réglage de la température n’a pas été modifié. Vérifier que l’appareil n’est pas situé près d’une porte ouverte ou/et près d’un local non chauffé, ou dans un courant d’air. S’assurer que le programmateur ou récepteur est en fonctionnement.

 ppuyer sur le bouton Marche / A Arrêt (veille). Vérifier la valeur de la consigne. La température ambiante ne nécessite pas de chauffer. L’appareil est en ECO ou en délestage : s’assurer que le système de délestage n’a pas coupé l’alimentation de l’appareil. S’assurer que les disjoncteurs d’installation sont enclenchés. Régler de nouveau la température. F ermer la porte, mettre le local en chauffe ou supprimer le courant d’air.

 Mettre l’appareil en mode Auto.

Ré-engager le programmateur ou le récepteur dans son logement ou vérifier son bon fonctionnement.

 ’assurer de la bonne utilisaS tion de la centrale de programmation. (Se reporter à son manuel d’utilisation)

DANS TOUS LES AUTRES CAS, CONTACTEZ UNE PERSONNE QUALIFIÉE

Les appareils portant cette estampille vous garantissent le niveau maximum de sécurité et de performance.

Cat. C Cette marque de conformité, délivrée par le L.C.I.E (Laboratoire Central des Industries de l’Electricité) garantit que ces appareils respectent l’ensemble des normes de sécurité en vigueur.

L’apposition de cette marque par le fabricant garantit que l’appareil respecte les directives communautaires européennes de sécurité (directive basse tension- dbt) et compatibilité électromagnétique (CEM).

classe II Appareil de classe 2 : signifie que l’appareil est à double isolation et ne doit donc pas être raccordé au conducteur de protection (fil de terre).

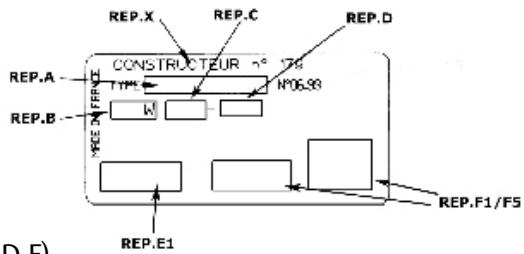

L’étiquette signalétique est placée en bas et à droite (côté commande) de votre appareil, elle permet de l’identifier.

Elle est composée de : L a référence complète de l’appareil et son indice de fabrication (rep.A) à préciser pour le SAV. Sa puissance en Watt (rep. B). Les certificats de conformités (rep. E-C-D-F). N° du constructeur (rep X). Page H

En cas d’accident survenant à quel que moment et pour quelle cause que ce soit, la responsabilité du constructeur est limitée à son personnel propre et à sa fourniture

CONTESTATION : Dans le cas de contestation, quel que soient les conditions de vente et de paiement acceptées, le tribunal de commerce de Paris sera seul compétent. Les dispositions du présent bon de garantie ne sont pas exclusives du bénéfice au profit de l’acheteur de la garantie légale pour défauts et vices cachés qui s’applique en tout état de cause dans les conditions des articles 1641 et suivants du code civil. Pour satisfaire à votre réclamation, veuillez rappeler les références portées sur la plaque signalétique fixée sur l’appareil.

BON DE GARANTIE TYPE :

- Il est important de bien lire cette notice en entier avant l’installation et la mise en route de votre appareil.

- Cet appareil a été étudié, conçu et réalisé avec soin pour vous donner entière satisfaction.

Réglage de la température

Arrêt A chauffage Sélection du mode C de fonctionnement

CHANGEMENT DE LA TEMPÉRATURE DÉSIRÉE DANS LA PIÈCE

(TEMPÉRATURE DE CONFORT) :

permet d’augmenter la température désirée. permet de diminuer la température désirée.

SELECTION DU MODE DE FONCTIONNEMENT :

, Eco et Hors-Gel ou

Faites défiler les modes manuels Confort basculez en mode AUTO pour recevoir les ordres d’un programmateur CONFORT s’effectue au moyen des touches et

mode ECO Dans ce mode, le réglage de la température ECO s’effectue au moyen des touches et

Le voyant vert et le symbole «fenêtre» clignotent et indiquent que l’appareil ne chauffe plus.

Pour réactiver l’appareil, il faut appuyer sur la touche

Le symbole est actif.

s’affiche sur l’écran lorsque le verrouillage

Nota : D’autres fonctions complémentaires peuvent être sélectionnées selon votre choix. Veuillez vous reporter au chapitre 3 : Verrouillage et paramétrage des fonctions annexes.

LES DIFFÉRENCES DU MODE SIMPLIFIÉ

Avec la touche accessibles.

• La température ECO est fixée à 3,5°C de moins que la température de CONFORT et n’est plus personnalisable. • En l’absence de programmateur, l’appareil fonctionne par défaut en mode CONFORT. PASSAGE AU MODE SIMPLIFIÉ

Éteindre l’appareil, puis appuyer pendant 3 secondes simultanément et

: l’écran affiche : sur les touches À l’aide des touches ou sélectionner le niveau 0, (le niveau 1 correspond à la configuration initiale) puis valider en appuyant sur la touche Une fois activé, le symbole ne s’affichera plus sur l’écran, indiquant que l’appareil fonctionne en mode simplifié ( ). Ce mode reste actif, même en cas de coupure de courant.

Pour revenir en mode complet, éteindre l’appareil, puis appuyer pendant 3 secondes simultanément sur les touches et et à l’aide des touches ou sélectionner le

Celcius ou en degré Fahrenheit.

Réglage de l’écart minimum entre la température de Confort et la température Eco (butée).

à 9°C par pas de 0,1

MISE EN HARMONIE DES AFFICHAGES (thermostat/thermomètre)

Exceptionnellement, il peut s’avérer que dans certaines conditions, il y ait un écart entre l’affichage de l’appareil et celui de votre thermomètre. Dans ce cas, il est possible d’harmoniser les 2 affichages.

Consignes à respecter scrupuleusement

Ce réglage ne peut être réalisé que si votre appareil est réglé entre 17 et 22°C. Toutes les portes et fenêtres doivent être fermées. Attendre la stabilisation de la température dans la pièce (au moins 6h) et éviter autant que possible les allées et venues dans la pièce. Le thermomètre de contrôle doit être placé au milieu de la pièce à 1m20 du sol. Ne pas le poser sur un meuble. Au bout de 6h, notez l’écart entre la température indiquée par votre thermomètre et celle de l’appareil.

Appareil en marche, appuyer simultanément sur les pendant 5 secondes.

Exemple : 20,5°C au thermomètre , 19°C affiché sur le thermostat, corriger de +1,5 (20,5-19,0) à l’aide de la touche

La température de consigne ne peut pas dépasser 28°C.

La température Eco ne peut pas dépasser 18°C.

à la valeur affichée sur l’écran. • La flèche sur le symbole indique que l’appareil reçoit un ordre «Eco». • L’appareil abaisse la température de la pièce de -3,5°C par rapport à la température «Confort». • La flèche sur le symbole indique que l’appareil reçoit un ordre «Hors-gel» • L’appareil maintient la température de la pièce en hors-gel. • L’appareil reçoit un ordre «Confort -1°C». • L’appareil abaisse la température de la pièce de -1°C par rapport à la température affichée.

• L’appareil reçoit un ordre «Confort -2°C».

• L’appareil abaisse la température de la pièce de -2°C par rapport à la température affichée.

• La flèche sur le symbole l’appareil reçoit un ordre «Arrêt chauffage». • L’appareil ne chauffe plus. • Lorsque le mode AUTO est désactivé, seuls les ordres «Hors-gel» et «Arrêt chauffage» sont pris en compte. • Le symbole AUTO clignote : l’appareil reçoit un ordre «Hors-gel» ou «Arrêt chauffage» selon l’affichage.

à la valeur affichée sur l’écran. • La flèche sur le symbole indique que l’appareil reçoit un ordre «Eco». • L’appareil abaisse la température de la pièce de -3,5°C par rapport à la température «Confort». • La flèche sur le symbole indique que l’appareil reçoit un ordre «Hors-gel». • L’appareil maintient la température de la pièce en hors-gel. • L’appareil reçoit un ordre «Confort -1°C». • L’appareil abaisse la température de la pièce de -1°C par rapport à la température affichée.

• L’appareil reçoit un ordre «Confort -2°C».

• L’appareil abaisse la température de la pièce de -2°C par rapport à la température affichée.

indique que l’appa• La flèche sur le symbole reil reçoit un ordre «Arrêt chauffage».

• L’appareil ne chauffe plus. • Lorsque le mode AUTO est désactivé, seuls les ordres «Hors-gel» et «Arrêt chauffage» sont pris en compte. • Le symbole AUTO clignote : l’appareil reçoit un ordre «Hors-gel» ou «Arrêt chauffage» selon l’affichage.

A lire attentivement avant toute opération et à conserver

La Garantie Noirot est strictement limitée au remplacement gratuit ou à la réparation en usine de la pièce ou des pièces reconnues défectueuses. Le constructeur Noirot garantit ses appareils de chauffage électrique 2 ANS contre tous vices de fabrication. Dés que l’accord de principe est donné par le constructeur pour le retour des pièces, celles-ci doivent être expédiées franco de port et d’emballage dans les 15 jours. Les frais de démontage et de remontage ne peuvent en aucun cas être à titre de dommages et intérêts pour quelle cause que ce soit. Le constructeur ne peut en particulier être rendu responsable des conséquences directes ou indirectes des défectuosités tant sur les personnes que sur les biens et il est expressément stipulé par ailleurs que la charge d’installation des appareils ne lui incombe aucunement. La garantie ne peut pas intervenir si les appareils ont fait l’objet d’un usage anormal et ont été utilisés dans des conditions d’emploi autres que celles pour lesquelles ils ont été construits. Elle ne s’appliquera pas non plus en cas de détérioration ou accident provenant de négligence, défaut de surveillance ou d’entretien ou provenant d’une transformation du matériel.

ASSURANCE DU PERSONNEL : En cas d’accident survenant à quel que moment et pour quelle cause que ce soit, la responsabilité du constructeur est limitée à son personnel propre et à sa fourniture CONTESTATION : Dans le cas de contestation, quel que soient les conditions de vente et de paiement acceptées, le tribunal de commerce de Paris sera seul compétent. Les dispositions du présent bon de garantie ne sont pas exclusives du bénéfice au profit de l’acheteur de la garantie légale pour défauts et vices cachés qui s’applique en tout état de cause dans les conditions des articles 1641 et suivants du code civil. Pour satisfaire à votre réclamation, veuillez rappeler les références portées sur la plaque signalétique fixée sur l’appareil.

BON DE GARANTIE TYPE :
