HI-FI, Vidéo, à l’exclusion de tout autre appareil électrique (éclairage, chauffage, électroménager...). l L'ASI peut être installée en position horizontale, verticale, ou en Rack 2U (kit optionnel).
écran, modem...) sur les prises secourues par la batterie 9 et protégées contre les surtensions (voir figure B), en ne dépassant pas le courant indiqué en Ampères. l Les autres appareils (imprimante, scanner, fax…) peuvent être branchés sur les prises filtrées et protégées contre les surtensions 8 (voir figure B); les prises filtrées ne sont pas secourues en cas de coupure de courant. l Liaison Modem Internet / réseau facultative : la ligne modem ou réseau Ethernet peut être protégée contre les surtensions en la raccordant via l'ASI. Pour celà, relier d'une part la prise murale à l'ASI avec le cordon de l'appareil à protéger, et d'autre part l'ASI à cet appareil à l'aide d'un cordon identique, comme indiqué figure C (cordon non fourni). l Liaison USB facultative : l’appareil ASI peut être connecté à l’ordinateur via le câble USB 5 fourni. Le logiciel est disponible sur le CD-ROM 5 ou peut être téléchargé à partir du site powerquality.eaton. com (voir les figures D et F). Enregistrement de la garantie sur le site powerquality.eaton.com. l
Afin de limiter la consommation d’énergie des périphériques (scanner, imprimante) en mode veille, Ellipse ECO est muni de prises EcoControl dépendantes de la prise Master (voir figure B). Quand l’application principale alimentée par la prise Master (ordinateur) est arrêtée, les prises EcoControl sont automatiquement désactivées et les périphériques s’arrêtent. 8
Paramétrage des seuils Un paramétrage par défaut assure le bon fonctionnement de la fonction EcoControl. Cependant, selon le niveau de consommation de la charge principale, il peut être nécessaire de modifier le seuil de déclenchement de la fonction EcoControl en utilisant le logiciel de configuration livré avec l’onduleur : l s’assurer tout d’abord que la fonction soit bien activée dans le volet "Fonction EcoControl" de l’outil de configuration. l si les périphériques connectés sur les prises EcoControl ne s’arrêtent pas quand la charge principale n’est pas en fonctionnement normal (ex : pendant une mise en veille), il est nécessaire d’augmenter la valeur du seuil de détection au niveau Haut. l si le niveau de consommation nominal de la charge principale est faible et que les prises EcoControl s’arrêtent alors que la charge principale fonctionne normalement, il est nécessaire d’abaisser la valeur du seuil de détection au niveau Bas.

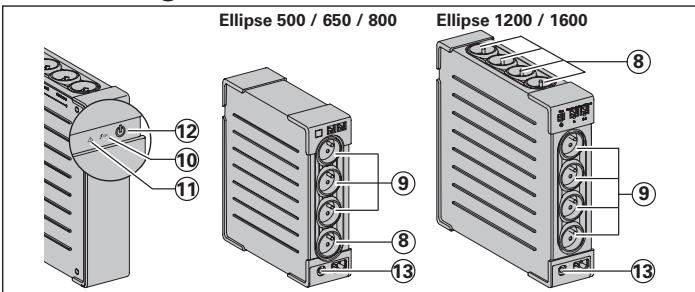

8 : prises filtrées. 9 : prises secourues par batterie. utilisation, la batterie ne donne sa pleine autonomie qu'après une recharge de 8 heures. Pour conserver la meilleure autonomie, il est conseillé de laisser l'ASI branchée en permanence sur le réseau électrique. l Mise en marche de l'ASI : appuyer sur le bouton 12 environ 1 seconde. l Prises filtrées 8 non secourues : les appareils raccordés sur ces prises sont alimentés dès que le câble d’entrée 4 est branché sur une prise murale. Le bouton 12 ne les commande pas. l Prises secourues 9 : les appareils raccordés sur ces prises sont alimentés dès que le bouton 12 est allumé en vert (voir figure E). Ces prises peuvent être mises en marche même si l'ASI n'est pas connectée au réseau électrique (bouton 12 clignotant). l Perturbation du réseau électrique : si la tension de ce réseau est mauvaise ou absente, l'ASI continue à fonctionner sur batterie : le bouton 12 clignote en vert. En mode normal, l’alarme sonore émet un signal toutes les 10 secondes, puis toutes les 3 secondes lorsque la fin d'autonomie batterie approche. En mode silence (voir § ajustements), l'alarme sonore émet un bip au passage sur batterie. l Si la durée de la coupure du réseau électrique dépasse l'autonomie batterie, l'ASI s'arrête puis redémarre automatiquement au retour du réseau électrique. Après décharge complète, quelques heures sont nécessaires pour restaurer l'autonomie complète. l Par souci d'économie d'énergie, le bouton 12 peut être utilisé pour couper l’alimentation électrique des appareils raccordés sur les prises secourues. l Parafoudre : toutes les prises, secourues ou non, en bénéficient quel que soit l’état du bouton 12 . l Arrêt des prises secourues 9 : appuyer plus de 2 secondes sur le bouton 12 .
électrique par un professionnel ou changer de prise. l Débrancher l’appareil en cause des prises secourues 9 .
EcoControl mediante el programa de configuración proporcionado con el ondulador: l Asegúrese primero de que la función está activada correctamente en la opción "EcoControl function" de la herramienta de configuración. l Si los periféricos conectados a las tomas EcoControl no se paran cuando la carga principal no está en funcionamiento normal (p. ej., durante el modo de espera), es necesario aumentar el valor del umbral de detección al nivel High. l Si el nivel de consumo nominal de la carga principal es bajo y las tomas EcoControl se paran cuando la carga principal funciona correctamente, es necesario disminuir el valor del umbral de detección al nivel Low.
8 : Tomas filtradas. Master en EcoControl aansluitingen Om het energieverbruik van de
