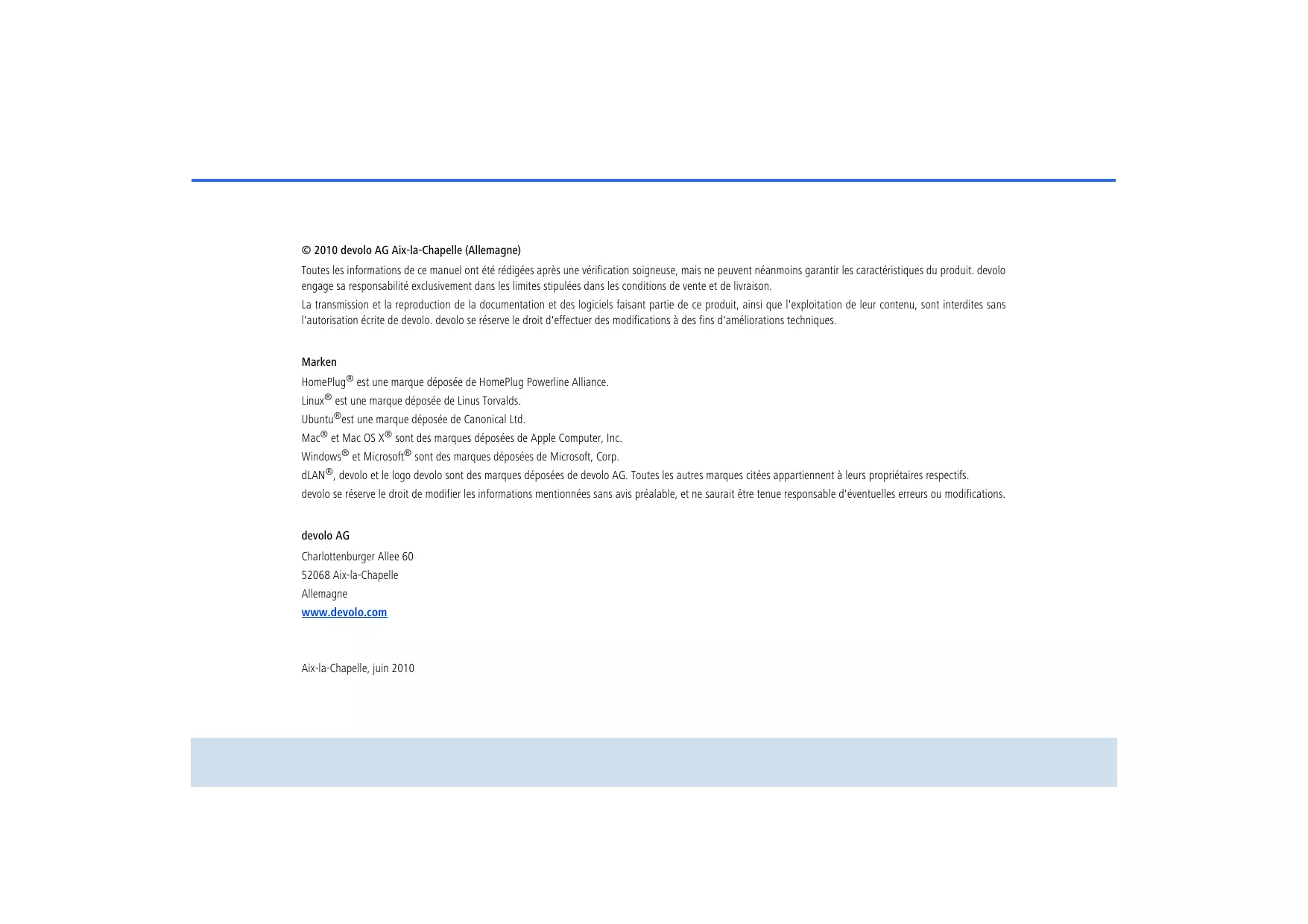

La transmission et la reproduction de la documentation et des logiciels faisant partie de ce produit, ainsi que l'exploitation de leur contenu, sont interdites sans l'autorisation écrite de devolo. devolo se réserve le droit d'effectuer des modifications à des fins d'améliorations techniques. Marken HomePlug® est une marque déposée de HomePlug Powerline Alliance. Linux® est une marque déposée de Linus Torvalds. Ubuntu®est une marque déposée de Canonical Ltd. Mac® et Mac OS X® sont des marques déposées de Apple Computer, Inc. Windows® et Microsoft® sont des marques déposées de Microsoft, Corp. dLAN®, devolo et le logo devolo sont des marques déposées de devolo AG. Toutes les autres marques citées appartiennent à leurs propriétaires respectifs. devolo se réserve le droit de modifier les informations mentionnées sans avis préalable, et ne saurait être tenue responsable d'éventuelles erreurs ou modifications. devolo AG Charlottenburger Allee 60 52068 Aix-la-Chapelle Allemagne www.devolo.com
Ethernet existante grâce au dLAN 200 AVmini. L'excellente portée de 300 mètres assure une flexibilité élevée.

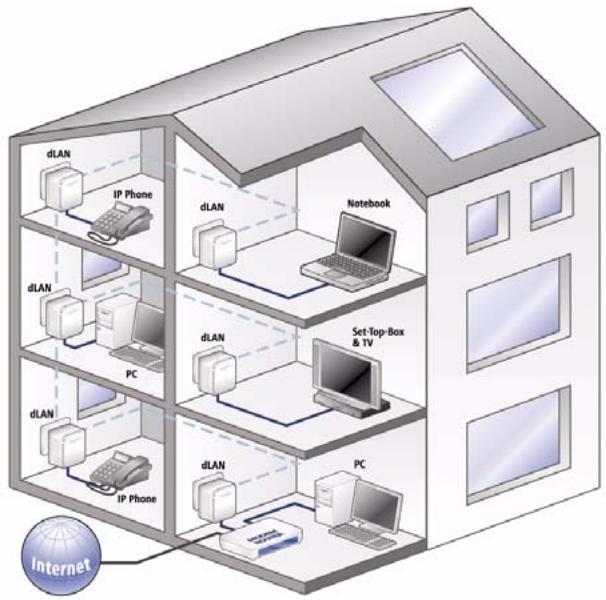

Outre une petite introduction aux principes des thèmes « dLAN » et « Green IT » dans le chapitre 1 vous apprenez au chapitre 2 comment vous pouvez mettre en ser-
Les consignes de sécurité ainsi que nos conditions de garantie dans le chapitre 4 constituent la fin de ce manuel. Description des symboles Dans cette section, nous vous fournissons une description succincte des différents symboles et de leur signification. Remarque très importante dont le nonrespect peut entraîner des dommages. Remarque importante dont il est recommandé de tenir compte. Informations supplémentaires et conseils sur les questions d'arrière-plan et sur la configuration de votre appareil. Si vous êtes satisfait de votre dLAN 200 AVmini, découvrez aussi nos autres produits qui vous simplifieront la vie avec les réseaux ! Nous espérons que vous aurez plaisir à lire ce manuel. Si vous avez d'autres idées ou suggestions concernant nos produits, n'hésitez-pas à nous contacter en écrivant à support@devolo.com ! devolo dLAN 200 AVmini
Toutes les informations détaillées sur nos produits sont disponibles 24 heures sur 24 dans Internet à l'adresse www.devolo.com. Dans la zone de téléchargement, vous trouverez non seulement le descriptif et la documentation des produits, mais aussi la version à jour des logiciels devolo et du microprogramme de l'appareil. Signalons aussi tout particulièrement les livres spécialisés de devolo au sujet du réseau domestique. Ils contiennent de nombreuses informations de fond. Ils peuvent être téléchargés gratuitement dans la zone Service & Support de notre site Web.
Un adaptateur dLAN raccordé à l'ordinateur ne peut passer en mode d'économie d'énergie que si la carte réseau de l'ordinateur éteint est également inactive. Si vous utilisez une carte réseau restant active malgré que l'ordinateur soit éteint, nous vous recommandons de brancher l'ordinateur sur un bloc multiprise muni d'un bouton marche/arrêt, afin que la carte réseau soit hors tension.
L'excellente portée de 300 mètres assure une flexibilité élevée.

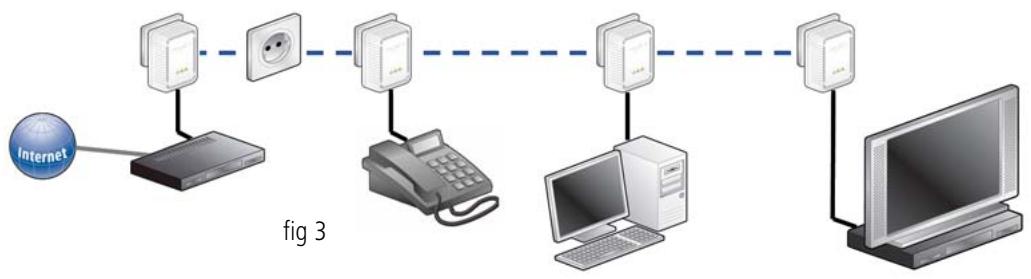

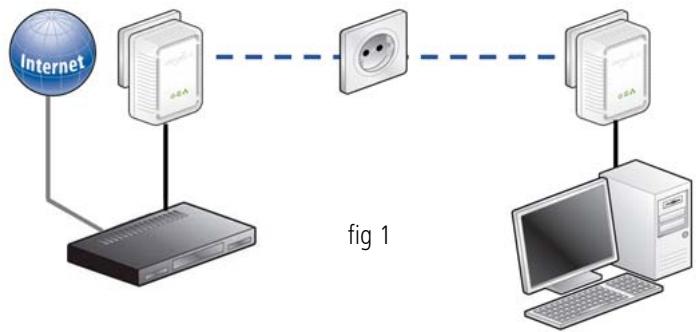

Internet grande vitesse avec accès à Internet via un modem-routeur DSL
Avant d'installer votre dLAN 200 AVmini, vérifiez que tous les composants faisant partie du produit sont bien dans le coffret : 쎲 Single Kit: 200, consultez notre site Web à www.devolo.com et sélectionnez la zone Service & Support.
Permet de relier le dLAN 200 AVmini à un ordinateur ou à un autre périphérique réseau via le câble réseau fourni. Bouton de cryptage Cryptage des données par simple pression de bouton ; Pour le fonctionnement du bouton de cryptage, consultez le chapitre 4.1 Crypter le réseau dLAN 200 AV par simple pression de bouton.
200 AV passe au bout de quelques minutes en mode veille si aucun appareil réseau en circuit (p. ex. ordinateur) n'est connecté à l'interface réseau. En mode veille on ne peut accéder à l'appareil dLAN 200 AV via le réseau électrique. Dès que l'appareil réseau connecté à l'interface réseau (par exemple l'ordinateur) est de nouveau mis sous tension, votre appareil dLAN 200 AV est également accessible via le réseau électrique.
Dans ce paragraphe nous vous montrons comment vous pouvez connecter le dLAN 200 AVmini à un ordinateur ou à un autre appareil réseau.
Pour cela connectez chaque appareil dLAN 200 AV à l'ordinateur et insérez le CD ROM fourni dans le lecteur de CD. Si la fonction Exécution automatique est active sur votre ordinateur, l'installation commence automatiquement. Sinon, ouvrez le répertoire avec l'explorateur Windows : cliquez sur Démarrer avec le bouton droit de la souris et sélectionnez Explorer dans le menu contextuel. Sélectionnez votre lecteur de CDROM. Exécutez ensuite l'assistant d'installation manuellement. Dans le menu Installer le dLAN 200 AVmini, sélectionnez la commande Mise à jour du microprogramme des produits dLAN 200 AV pour exécuter la mise à jour du micrologiciel. Pour finir on peut raccorder à nouveau l'appareil à sa place habituelle. Vous trouverez le logiciel de mise à jour dans la zone de téléchargement de notre site Web www.devolo.com. devolo dLAN 200 AVmini
3.5 Installation des logiciels 3.5.1 Logiciels pour Windows A l'aide de l'assistant d'installation on peut installer les composants logiciels suivants pour le fonctionnement de l'adaptateur sous le système d'exploitation Windows :
쎲 L'Assistant de configuration dLAN de devolo permet de crypter individuellement le réseau dLAN 200 AV. 쎲 Le logiciel devolo Informer peut trouver des adaptateurs dLAN 200 AV dans le réseau dLAN 200 AV et afficher les informations de ces périphériques. Pour installer les logiciels, insérez le CD-ROM fourni dans le lecteur de CD de l'ordinateur. Si la fonction Exécution automatique est active sur votre ordinateur, l'installation commence automatiquement. Sinon, ouvrez le répertoire avec l'explorateur Windows : cliquez sur Démarrer avec le bouton droit de la souris et sélectionnez Explorer dans le menu contextuel. Exécutez ensuite l'assistant d'installation manuellement. Au cours de l'installation, vous pouvez indiquer si vous voulez installer tous les composants (Installation standard), ou seulement les composants choisis (Installation personnalisée).
En nous envoyant ces données, vous nous aidez à continuer d'améliorer nos produits. Vous pouvez exécuter les applications installées dans le menu Démarrer 쒁 Tous les programmes 쒁 devolo.
Dans le répertoire software 쒁 linux vous vous trouverez le logiciel de configuration dLAN.
Une option supplémentaire vous permet d'indiquer si vous acceptez d'envoyer à devolo les informations sur les performances atteintes par votre adaptateur devolo dLAN 200 AVmini
200 AV, la transmission des données est sécurisée via le réseau électrique. Nous vous présentons ci-dessous les possibilités pour le cryptage des données – simplement par pression du bouton de cryptage ou à l'aide de l'Assistant de configuration dLAN. Respectez le principe suivant lors du choix de la méthode de cryptage : 쎲 Dans les réseaux dLAN 200 AV où tous les appareils dLAN 200 AV possèdent un bouton de cryptage, le cryptage individuel des données fonctionne après une simple pression sur le bouton. 쎲 Dans les réseaux dLAN 200 AV dans lesquels coexistent des appareils avec et sans bouton de cryptage, le cryptage doit être configuré à l'aide de l'Assistant de configuration dLAN.

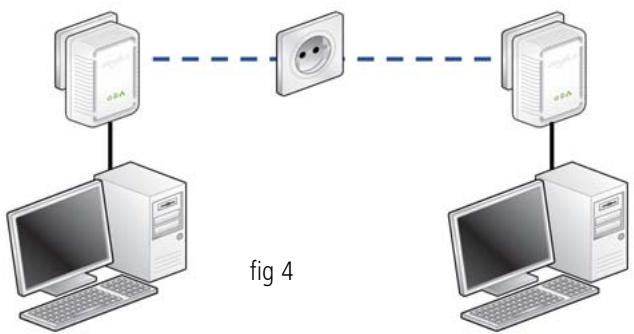

Une configuration n'est pas possible en mode veille. Nous décrivons ci-dessous la façon exacte de procéder à l'aide des différents scénarios de réseau possibles : Cryptage d'un nouveau réseau dLAN 200 AVmini avec deux adaptateurs dLAN 200 AVmini (fig 4) Après avoir réussi à connecter les deux adaptateurs dLAN 200 AVmini, appuyez – en l'espace de 2 minutes – sur chacun des boutons de cryptage pendant 1 seconde. Terminé ! Votre réseau dLAN 200 AV est maintenant protégé contre les accès non autorisés.
Pour crypter un réseau dLAN 200 AV dans lequel tous les appareils dLAN ont un bouton de cryptage, appuyez simplement sur ce bouton. En appuyant sur ce
Terminé ! Le nouveau dLAN 200 AVmini est intégré dans votre réseau. Pour intégrer d'autres adaptateurs
Assistant de configuration dLAN dans le dossier Démarrer 쒁 Tous les programmes 쒁 devolo, ou sont également accessibles dans le menu Périphérique 쒁 Exécuter l'Assistant de configuration dLAN dans le devolo Informer. Avant de poursuivre, nous vous recommandons de noter les ID de sécurité de tous les adaptateurs dLAN sur papier. Ce numéro unique de chaque adaptateur dLAN se trouve sur l'étiquette du boîtier. Il est constitué par quatre groupes de quatre lettres séparés par un tiret (par exemple ANJR-KMOR-KSHT-QRUV). Assurez-vous aussi que tous les adaptateurs dLAN soient branchés dans une prise murale et reliés à un ordinateur ou un périphérique réseau.

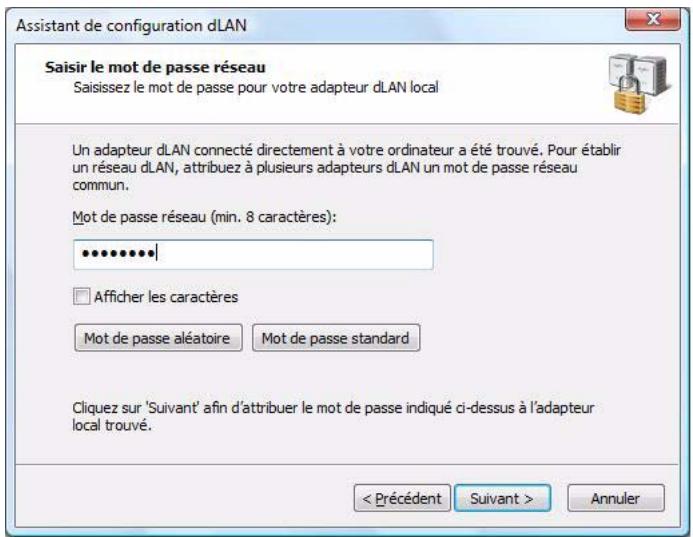

La configuration de votre réseau dLAN à l'aide de l'assistant de configuration se fait en trois étapes : Chercher l'adaptateur local Après le démarrage, l'assistant commence par rechercher l'adaptateur dLAN connecté directement à votre ordinateur. Entrer le mot de passe réseau (fig 7) Si l'adaptateur dLAN auquel le PC accède directement a été trouvé, vous pouvez choisir un mot de passe réseau valable pour cet adaptateur et pour tous les adaptateurs suivants indiqués dans votre réseau à domicile. Vous avez le choix entre votre mot de passe personnel, un mot de passe aléatoire et le mot de passe standard. Pour utiliser un mot de passe personnel avec au moins 8 caractères de longueur, entrez-le dans le champ de saisie Mot de passe réseau (min. 8 caractères). Vous pouvez aussi appuyer sur le bouton Mot de passe aléatoire pour attribuer automatiquement un mot de

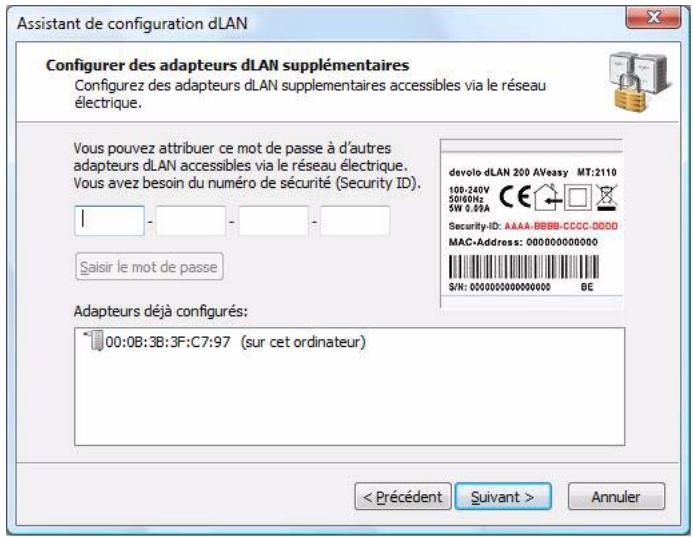

à 16 caractères de tous les adaptateurs. Ces codes se trouvent sur une étiquette du boîtier. Entrez ces codes l'un après l'autre sans trait d'union dans les quatre champs de saisie, puis confirmez-les en appuyant sur le bouton Saisir le mot de passe. Si le numéro de sécurité est correct et si l'adaptateur est accessible dans le réseau électrique, il est ajouté dans la liste des adaptateurs déjà configurés. Quand vous exécutez l'Assistant de configuration dLAN après l'installation initiale, par exemple pour intégrer un nouvel adaptateur supplémentaire dans le réseau, l'application se rappelle des adaptateurs et des numéros de sécurité utilisés si vous les avez protégés en utilisant un mot de passe personnel ou par le mot de passe standard. Dans ce cas, il n'est pas nécessaire de saisir les adaptateurs une nouvelle fois. Si le réseau a toutefois été crypté avec le mot de passe aléatoire, vous devez déclarer une nouvelle fois tous les adaptateurs dLAN déjà configurés en entrant une nouvelle fois le numéro de sécurité avant de pouvoir intégrer un nouvel adaptateur dans le réseau.

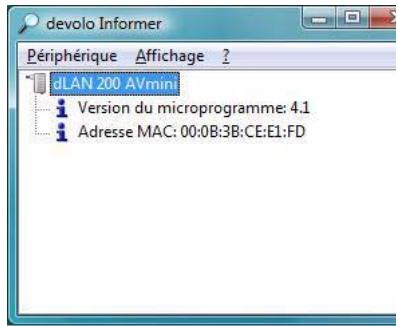

Informer actualise automatiquement la liste des appareils dLAN trouvés. Si des adaptateurs ajoutés récemment ne figurent pas dans la liste, mettez la liste à jour en appuyant sur la touche F5 ou dans le menu Affichage. Par l'intermédiaire du menu Périphérique ou du menu contextuel que vous pouvez appeler en cliquant avec le bouton droit de la souris sur le nom d'un appareil dLAN affiché, vous pouvez renommer l'adaptateur ou démarrer l'Assistant de configuration dLAN. Le menu Affichage 쒁 Options… vous permet d'indiquer si tous les adaptateurs dLAN dans le réseau devolo dLAN 200 AVmini
Les données envoyées à devolo comprennent des données de performance des périphériques. Ces informations sont anonymisées et utilisées exclusivement à des fins statistiques. En nous envoyant ces données, vous nous aidez à continuer d'améliorer nos produits.
쎲 Pour exclure de prime abord d'éventuelles sources de parasitage, nous vous recommandons de respecter les «règles de connexion» suivantes : 쎲 Evitez dans la mesure du possible d'utiliser des blocs multiprises pour la connexion. Les signaux dLAN passent mal dans les multiprises. Choisissez plutôt des prises murales. 쎲 Veillez par ailleurs à une séparation dans l'espace, l'ordinateur pouvant perturber l'adaptateur.
Il est impératif d'avoir lu et compris toutes les consignes de sécurité et instructions d'utilisation avant de mettre l'appareil en service et de les conserver pour pouvoir les consulter ultérieurement. 쎲 Le produit ne doit pas être ouvert. Aucune pièce requérant un entretien de la part de l'utilisateur ne se trouve à l'intérieur du produit. N'essayez pas d'entretenir vous-même le produit mais adressez-vous exclusivement à du personnel qualifié pour sa maintenance ! Il y a un risque d'électrocution ! 쎲 Utilisez le produit uniquement dans un local sec. 쎲 Pour le branchement de l'appareil, utilisez toujours le câble réseau fourni. 쎲 N'introduisez aucun objet dans les ouvertures du produit. 쎲 Pour couper l'alimentation du produit, débranchez la prise.
쎲 Le produit devrait uniquement être placé à des endroits assurant une aération suffisante. 쎲 Avant de nettoyer le produit, débranchez-le. Pour nettoyer l'appareil, n'utilisez jamais de l'eau, des produits dissolvants, du benzène, de l'alcool ou autres produits nettoyants agressifs sous peine d'endommager son boîtier. Utilisez uniquement un chiffon humide. 쎲 Le produit doit uniquement être exploité sur un réseau d'alimentation électrique correspondant aux spécifications indiquées sur sa plaquette signalétique. Si vous n'êtes pas sûr du type de réseau d'alimentation électrique dont vous disposez, veuillez contacter votre revendeur ou votre fournisseur d'électricité. 쎲 En cas de sinistre, débranchez le produit de l'installation électrique et adressez-vous au service après-vente. On parle de sinistre dans les cas suivants :
쑗 Un liquide a été déversé sur le produit ou des objets ont pénétré dans l'appareil. 쑗 Le produit a été exposé à la pluie ou mis en contact avec de l'eau. 쑗 Le produit ne fonctionne pas bien que toutes les instructions d'utilisation aient été suivies à la lettre. 쑗 Le boîtier du produit est endommagé.
Le symbole de poubelle barrée qui se trouve sur l'appareil signifie que cet adaptateur est un appareil électrique ou électronique soumis à la réglementation allemande sur les appareils électriques. Depuis le 24 mars 2006, ce type d'appareil ne peut plus être éliminé avec les ordures ménagères en Allemagne. Vous pouvez pour cela les déposer gratuitement dans les centres de collecte communaux. Veuillez vous adresser à votre administration locale pour connaître l'adresse et les horaires d'ouverture du centre de collecte le plus proche de chez vous.
Les composants présentant des vices de fabrication ou de matière seront, au choix de devolo, remplacés ou réparés gratuitement à condition qu'ils aient été manipulés correctement et que le mode d'emploi ait été respecté. En guise d'alternative, devolo se réserve le droit d'échanger l'appareil défectueux par un appareil de remplacement doté de fonctions et de
Toute réclamation de dommages-intérêts, quelle qu'en soit la
