4. Utilisation du switch KVM 10
Sélecteurs de port à accès direct 10 Sélection d'un ordinateur à l'aide des Commandes par raccourci clavier 10 11 Fiche de référence rapide.. 12 Commutation audio/micro 13 5. Guide de mise à jour du micrologiciel 14
Mise à jour à l'aide de la version Mac de l'utilitaire.. 18 6. Questions fréquentes 24 7. Dépannage 26
Pour en savoir plus sur l'installation et le fonctionnement du switch KVM, veuillez lire le présent Manuel de l'utilisateur. Le Guide d'installation rapide inclus avec le produit propose également des instructions d'installation et de mise en route rapide. Veuillez prendre connaissance de ces documents afin de tirer pleinement profit des fonctions de votre nouveau switch KVM.
Switch KVM SOHO avec audio

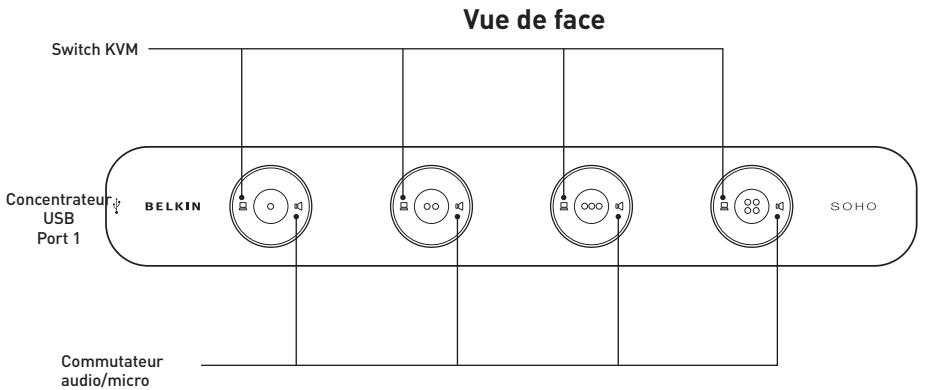

Les sélecteurs de ports à accès direct, situés à l'avant du switch KVM SOHO, vous permettent de commuter facilement d'un ordinateur à l'autre. Ces boutons vous permettent de modifier le port KVM ou la configuration audio/micro.

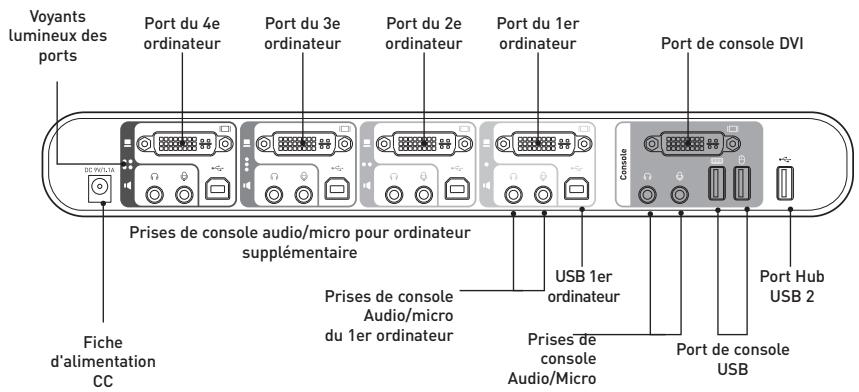

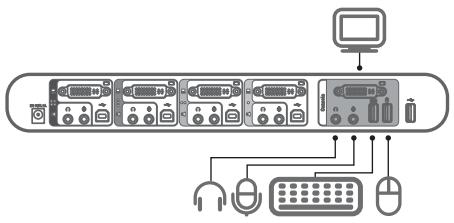

Tous les câbles requis mesurent 1,8 mètre et sont inclus avec l'appareil pour une installation facile. Les câbles sont également plus petits et faciles à organiser.
Utilisation de modèles DVI : Câble combiné DVI/USB raccordé au port USB du PC hôte

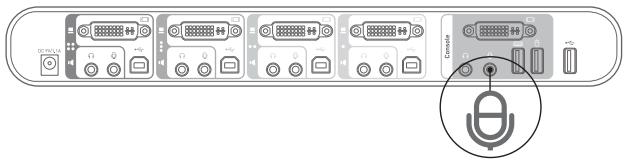

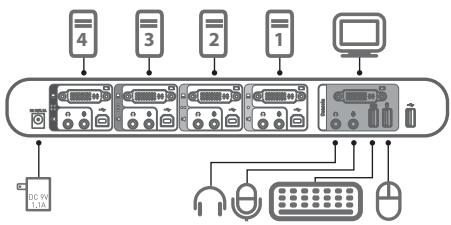

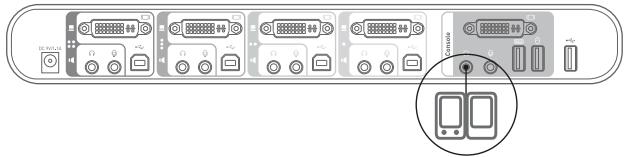

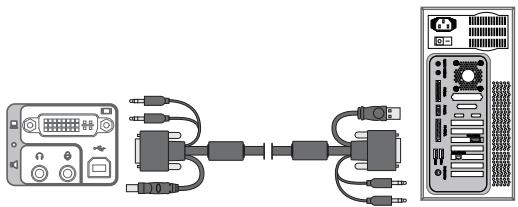

Raccordement de chaque ordinateur au switch KVM, en utilisant le câble KVM USB et les câbles audio et micro.

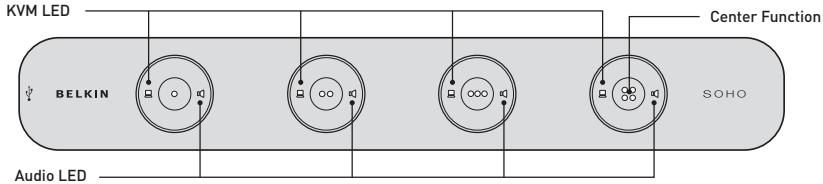

Vous pouvez choisir l'ordinateur à utiliser en vous servant des sélecteurs de port à accès direct situés sur la face avant du switch KVM ou à l'aide des raccourcis clavier. Notez que la vidéo s'affiche 1 à 2 secondes après avoir effectué la commutation. Ceci est dû au rafraîchissement du signal vidéo. La synchronisation du signal de la souris et du clavier a également lieu à ce moment. Il s'agit d'un comportement normal qui garantit que la synchronisation a été correctement établie. Remarque : Le switch KVM doit être mis sous tension avant les ordinateurs.
A pour l'ordinateur correspondant. 2. Sélectionnez et appuyez sur la touche à utiliser comme séquence d'amorce (ARRÊT DÉFIL, VERR MAJ, F12, VERR NUM, CTRL_GAUCHE, CTRL_ DROITE et vous entendrez une tonalité de confirmation de sélection. Vous pouvez désormais utiliser la nouvelle séquence d'amorce pour exécuter vos commandes par raccourci clavier. Remarque : Chaque touche d'une séquence de raccourci doit être enfoncée dans un délai de deux secondes après la touche précédente. Dans le cas contraire, la séquence de touches de raccourci n'est pas considérée comme valide.
aintenez le dernier bouton enfoncé (correspond au deuxième bouton sur le modèle à 2 ports et au quatrième sur le modèle à 4 ports) jusqu'à entendre une tonalité. Relâchez ensuite le bouton. Étape 2. D ans un délai de deux secondes, appuyez sur l'une des touches d'amorce de raccourci disponibles (y), y = y = ARRÊT DÉFIL, VERR MAJ, ÉCHAP, F12 ou VERR NUM, pour la définir comme touche d'amorce. Par exemple, si vous appuyez sur VERR MAJ après avoir entendu les deux tonalités, la séquence de raccourci sera : VERR MAJ – VERR MAJ – touche de commande. Pour une liste détaillée des séquences de raccourci et leurs commandes correspondantes, veuillez consulter la Fiche de référence rapide. Hotkey Reference Table 2/4-port SOHO KVM Switch w/ Audio&Mic -- Operation Commands for Hotkeys / Front-Panel Buttons
Windows et Mac. Veuillez suivre ces consignes pour réaliser la mise à jour du micrologiciel. La mise à jour du micrologiciel s'effectue par le port 1 du switch KVM. Les câbles KVM qui sont connectés au port 1 doivent donc rester connectés. Débranchez tous les autres câbles qui raccordent le switch aux ordinateurs ou aux périphériques. Le cordon d'alimentation peut rester branché sur le switch KVM. Le clavier, la souris et le moniteur doivent être débranchés du switch KVM et branchés directement sur l'ordinateur hôte. L'ordinateur branché au port 1 du switch KVM réalisera la mise à niveau et sera dénommé « PC hôte » pour cette procédure.
Préparation du switch KVM et du PC hôte Étape 1. Assurez-vous que l'adaptateur secteur est branché au switch KVM. Vérifiez que les câbles KVM du port 1 sont toujours raccordés au switch KVM. Le moniteur, la souris et le clavier doivent être débranchés du switch KVM et branchés directement sur l'ordinateur hôte. Le cordon d'alimentation doit aussi rester branché sur le switch KVM.
Mettez l'ordinateur hôte sous tension et copiez ou téléchargez l'utilitaire de mise à jour du micrologiciel, « Uniloader.exe », ainsi que le fichier de mise à jour, « *.uni », à partir de belkin.com/support.

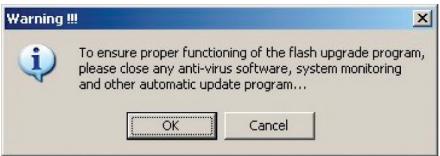

Activation de l'utilitaire de mise à jour du micrologiciel Remarque : Fermez tous les programmes en cours qui ne sont pas nécessaires, tels que les antivirus, les programmes de surveillance système ou les mises à jour automatiques ; dans le cas contraire, la stabilité du système risque d'être compromise pendant la mise à jour.
KVM jusqu'à entendre deux tonalités. Le switch KVM est maintenant en mode de mise à jour. Étape 5. Vérifiez que les câbles KVM du port 1 sont toujours raccordés à l'ordinateur hôte. Remarque : La mise à niveau ne nécessite aucun câble spécial ; vous pouvez utiliser le même câble KVM qui raccorde votre ordinateur au switch. Toutefois, les câbles KVM utilisés dépendent du modèle.
Cliquez sur le bouton « Browse » [Parcourir] et localisez le fichier de mise à jour du micrologiciel, reconnaissable à son extension « *.uni ».
à jour] pour le préparer au chargement.
Début du chargement du fichier Remarque : Avant d'appuyer sur le bouton « Upgrade » [Mettre à jour] de l'utilitaire, vérifiez que la commutation est établie sur le port 1 du switch KVM où l'ordinateur est connecté. Dans le cas contraire, commutez sur cet ordinateur avant d'appuyer sur le bouton « Upgrade ».
être surveillée par l'avancement de la barre de progression. Attendez que la barre de progression arrive au bout et la procédure de mise à jour est terminée. Remarque : Entre-temps, veillez à ne pas mettre l'ordinateur hors tension et à ne pas débrancher le câble de connexion USB. Dans le cas contraire, le chargement du fichier sera interrompu et la procédure de mise à jour sera annulée. Si ce problème survient, reportez-vous à la section « Dépannage pour la mise à jour du micrologiciel ».
100 %. Un message vous signale alors que la mise à jour a correctement été effectuée.
Rebranchez tous les câbles sur le switch KVM. Vous pouvez désormais bénéficier des nouvelles fonctionnalités et compatibilités de la nouvelle version du micrologiciel. Remarque : Après avoir réalisé la procédure de mise à jour du micrologiciel, essayez la commutation de port et les autres fonctions du switch KVM pour vérifier qu'elles fonctionnent correctement avec le nouveau micrologiciel. Si c'est le cas, cela signifie que la mise à jour s'est effectuée avec succès. Félicitations ! Si vous rencontrez une erreur pendant la procédure de chargement du fichier et si vous ne parvenez pas à terminer correctement la mise à jour, reportez-vous à la section « Dépannage pour la mise à jour du micrologiciel ».
Préparation du switch KVM et de l'hôte Mac Étape 1.Assurez-vous que l'adaptateur secteur est branché au switch KVM. Vérifiez que les câbles KVM du port 1 sont toujours raccordés au switch KVM. Le moniteur, la souris et le clavier doivent être débranchés du switch KVM et branchés directement sur l'ordinateur hôte. Le cordon d'alimentation doit aussi rester branché sur le switch KVM. Étape 2. Mettez l'hôte Mac sous tension et copiez ou téléchargez l'utilitaire de mise à jour du micrologiciel, « Uniloader Installer.pkg », ainsi que le fichier de mise à jour, « *.uni ».
à jour du logiciel, et l'écran affiche un message qui vous guidera lors de l'installation.

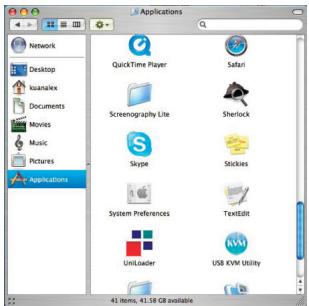

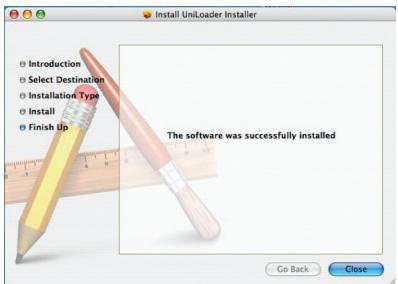

Suivez ensuite les étapes pour l'installation de l'utilitaire de mise à jour. Après l'installation du programme, vous pouvez trouver l'icône de l'utilitaire de mise à jour dans le dossier « Application ».
Le switch KVM est maintenant en mode de mise à jour.

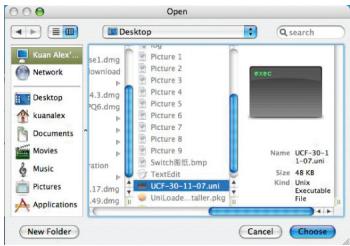

« Choose » [Choisir] pour charger le fichier. Ensuite, cliquez sur « Upgrade » [Mettre à jour] pour lancer le chargement.
Remarque : Avant d'appuyer sur le bouton « Upgrade » [Mettre à jour] de l'utilitaire, vérifiez que la commutation est établie sur le port 1 du switch KVM où l'hôte Mac est connecté. Dans le cas contraire, commutez sur ce port avant d'appuyer sur le bouton « Upgrade ».Étape8. Après avoir cliqué sur le bouton « Upgrade » [Mettre à jour], la progression du transfert de fichier débute dans les secondes qui suivent et peut être surveillée par l'avancement de la barre de progression. Attendez que la barre de progression arrive au bout et la procédure de mise à jour est terminée. Remarque : Entre-temps, veillez à ne pas mettre l'ordinateur hors tension et à ne pas débrancher le câble de connexion USB. Dans le cas contraire, le chargement du fichier sera interrompu et la procédure de mise à jour sera annulée. Si ce problème survient, reportez-vous à la section « Dépannage pour la mise à jour du micrologiciel ». 22
Un message vous signale alors que la mise à jour a correctement été effectuée.
Rebranchez tous les câbles sur le switch KVM. Vous pouvez désormais bénéficier des nouvelles fonctionnalités et compatibilités de la nouvelle version du micrologiciel. Remarque : Après avoir réalisé la procédure de mise à jour du micrologiciel, essayez la commutation de port et les autres fonctions du switch KVM pour vérifier qu'elles fonctionnent correctement avec le nouveau micrologiciel. Si c'est le cas, cela signifie que la mise à jour s'est effectuée avec succès. Félicitations ! Si vous rencontrez une erreur pendant la procédure de chargement du fichier et si vous ne parvenez pas à terminer correctement la mise à jour, reportez-vous à la section « Dépannage pour la mise à jour du micrologiciel ».
2000, 2003, XP et Vista ; Linux ; et Mac OS. Que veut dire mise à niveau par mémoire Flash ? Lorsque c'est nécessaire, le micrologiciel du switch KVM peut être mis à niveau à l'aide de mises à jour flash, en surfant sur belkin.com. Cette fonction garantit que votre switch KVM fonctionnera avec la plupart des ordinateurs et périphériques récents. Comment le switch KVM permet-il à l'utilisateur de changer de port ? Le switch KVM accepte deux méthodes de sélection du port. Vous pouvez sélectionner des ordinateurs en utilisant des raccourcis clavier spécialement conçus à cet effet ou indépendamment en appuyant sur les sélecteurs de port à accès direct. Quelle est la résolution vidéo maximale prise en charge par le switch KVM ? Le circuit vidéo évolué du switch KVM prend en charge une résolution maximale de 1920 x 1200 et de 2048 x 1536 en analogique. La prise en charge de résolutions élevées est idéale pour les graphistes et les artistes qui exigent une vidéo de haute qualité. Quels sont les avantages de la prise en charge d'entrée/sortie audio/micro par le switch KVM SOHO?Le switch KVM SOHO est idéal pour les particuliers ou les petites entreprises qui utilisent couramment des applications multimédias. Avec la prise en charge multimédia, vous n'avez plus besoin de haut-parleurs supplémentaires pour chaque ordinateur raccordé au KVM. L'audio et le microphone se commutent aussi indépendamment au switch KVM. Dois-je installer un logiciel pour pouvoir utiliser le switch KVM ? Non. Le switch KVM ne requiert aucune installation de pilote ou de logiciel sur les ordinateurs. Il vous suffit de raccorder tous vos ordinateurs aux ports PC/hôte du switch KVM, puis de brancher un clavier, un moniteur et une souris au port « Console » et il est prêt à l'emploi. Le switch KVM a-t-il besoin d'un adaptateur secteur ? Oui, le switch KVM nécessite un adaptateur CC 9 V, 1,1A avec broche centrale positive. 24
Le switch KVM SOHO est-il compatible avec Linux ?Oui, le switch KVM fonctionne avec tous les noyaux Linux configurés pour la prise en charge de l'USB.
Logitech® avec un maximum de 107 touches standard. Quelle est la durée de garantie sur le switch KVM ?Le switch KVM bénéficie d'une garantie limitée de trois ans.
J'obtiens un écran noir.
• Branchez l'ordinateur sur un autre port. • Si vous utilisez le logiciel fourni avec votre clavier, désinstallez-le, puis réinstallez le pilote de clavier Microsoft standard.
• Débranchez, puis rebranchez le câble relié au canal avec lequel vous avez des problèmes afin de synchroniser à nouveau la connexion de la souris. • Branchez la souris directement à l'ordinateur avec lequel vous rencontrez des problèmes de souris. • Si l'ordinateur sort juste du mode de veille, il peut être nécessaire d'attendre jusqu'à une minute avant que la souris fonctionne. • Désactivez les programmes de gestion de l'énergie sur l'ordinateur avec lequel vous rencontrez des problèmes. • Essayez une autre souris.
• Ne déplacez pas la souris et n'appuyez pas sur ses boutons lorsque vous changez de port sur le switch KVM. • Vous pouvez réinitialiser la souris afin d'obtenir un déplacement normal. Débranchez-la simplement de l'avant du switch KVM pendant 2 ou 3 secondes, puis rebranchez-la.
Mon ordinateur ne démarre pas lorsqu'il est connecté au switch KVM, mais fonctionne correctement lorsque je branche le clavier, le moniteur et la souris directement sur l'ordinateur.
Problème : • Assurez-vous que le volume sonore est suffisamment élevé en vérifiant la configuration du son. • Assurez-vous que le câble audio est correctement branché et qu'il est raccordé sur le connecteur approprié. • Assurez-vous que vos haut-parleurs fonctionnent correctement.
(plus de cinq minutes), il est possible qu'il y ait un problème. Si tel est le cas, débranchez simplement tous les câbles du switch KVM et recommencez l'ensemble de la procédure de mise à jour du micrologiciel, comme décrit au Guide de mise à jour du micrologiciel. Si toutefois la souris et le clavier ne fonctionnent plus à partir de la console du switch KVM, vous pouvez les brancher directement sur l'ordinateur hôte (bien que le câble USB doive encore être rebranché sur le switch KVM). Poursuivez ensuite la procédure de mise à jour du micrologiciel. Remarque : Avant de lancer la procédure de mise à jour, assurez-vous d'avoir fermé tous les programmes non nécessaires sur l'ordinateur hôte, tels que les antivirus, les programmes de surveillance système ou les mises à jour automatiques. Remarque : Ce micrologiciel est résistant aux plantages. Si la mise à jour échoue avant d'être terminée, relancez simplement la procédure pour effectuer une nouvelle tentative.
Pendant le transfert du fichier de mise à jour du micrologiciel, l'ordinateur s'est éteint en raison d'une coupure de courant inattendue ou la connexion USB s'est interrompue. Comment recommencer l'ensemble de la procédure de mise à jour du micrologiciel ?
Veuillez suivre les instructions fournies dans la réponse précédente.
