Lors de l'utilisation d'un appareil électrique, il est important de toujours suivre certaines précautions de sécurité dont certaines sont les suivantes : Lire toutes les instructions avant d'utiliser votre machine à coudre :
Toujours débrancher la machine avant de changer l'ampoule. Remplacer cette dernière par une ampoule de même type d'une puissance de 10 watts (pour une alimentation de 110-120V) ou 15 watts (pour une alimentation de 120-240V).
1. Ne pas autoriser l'utilisation de la machine comme jouet. Faire très attention lorsque la machine est utilisée par des enfants ou a proximité d'enfants. 2. N'utiliser cette machine que dans le but pour lequel elle a été conçue tel que spécifié dans ce manuel. N'utiliser que les accessoires spécifiés dans ce manuel et recommandés par le fabricant. 3. Ne jamais utiliser cette machine à coudre si le câble d'alimentation ou la prise sont endommagés ou si son fonctionnement n'est pas normal, si elle est tombée par terre, dans de l'eau ou si elle a subi des dommages. Si c'est le cas s'adresser à Siemtech, Z.A. Les Anguillaires 1, F-31410 Noe, Numéro Hotline: 0805 620 051 pour obtenir une réparation ou un réglage électrique ou mécanique. 4. Ne jamais utiliser le machine si des ouvertures d'air sont obstruées. S'assurer que les orifices de ventilation et la pédale de commande sont libres de toute accumulation de poussières ou de morceaux de tissu. 5. Ne pas approcher vos doigts de toute partie mobile. Prêter une attention particulière à proximité de l'aiguille de votre machine à coudre. 6. Toujours utiliser la plaque à aiguille appropriée. Une mauvaise plaque peut entraîner la casse de l'aiguille.
13. Mettre la machine hors tension (position "O") avant de faire tout réglage dans la zone de l'aiguille, comme par exemple enfiler l'aiguille ou remplacer celle-ci ou encore changer le pied presseur etc. Toujours débrancher la machine à coudre de la prise de courant avant d'enlever le capotage, de lubrifier ou de faire tout réglage spécifié dans ce mode d'emploi. Ne jamais laisser tomber ou introduire d'objet dans les ouvertures de la machine. Ne pas utiliser à l'extérieur. Ne pas utiliser la machine dans des endroits ou des aérosols sont pulvérisés ou de l'oxygène est administré. Pour débrancher la machine, placer toutes les commandes sur la position d'arrêt ("O") et ensuite, retirer la fiche de la prise de courant. Ne pas débrancher la machine en tirant sur le fil. Débrancher en tirant sur la fiche et non sur le fil. Le niveau sonore est conforme aux réglementations soit de 75dB (A). Veuillez éteindre la machine ou la débrancher si elle ne fonctionne pas correctement. Ne disposez jamais un objet quelconque sur la pédale. Si le cordon d'alimentation qui relie la machine à la pédale est abîmé, il doit être remplacé par le fabricant ou par un service après vente agrée afin d'éviter tout danger. Cet appareil ne doit pas être utilisé par les personnes (ainsi que les enfants) aux capacités physiques, sensorielles ou mentales réduites ou qui n'ont pas l'expérience et les connaissances requises, sauf si elles sont supervisées ou ont reçu des instructions concernant l'utilisation de l'appareil par une personne responsable de leur sécurité. Les enfants doivent être surveillés pour assurer qu'ils ne jouent pas avec l'appareil.

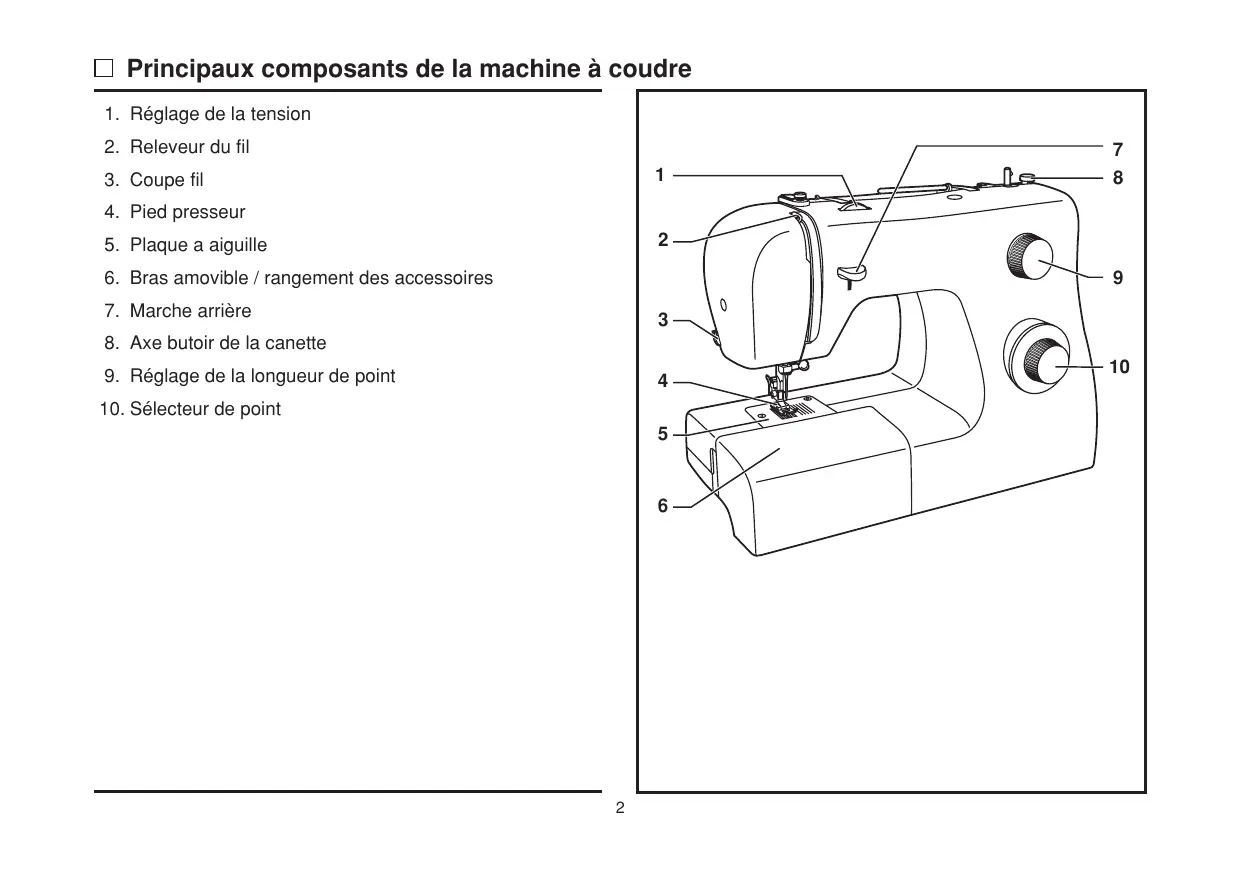

Composants principaux de la machine à coudre2/3
Tableau de correspondance de l'aiguille, du tissu et du fil ...17
1. Réglage de la tension 2. Releveur du fil 1
Débrancher le fil d'alimentation lorsque la machine n'est pas utilisée.
KD-1902 (110-120V)/ KD-2902 (220-240V) fabriqué par ZHEJIANG FOUNDER MOTOR CORPORATION LTD. (Chine) 4C-326G (230V) fabriqué par Wakaho Electric Ind. Co., Ltd. (Vietnam) Ne pas modifier la fiche vous-même.
Remplacer l'ampoule par une ampoule du même type de 10 Watts (pour 110-120V) ou 15 watts (pour 220-240V). -
Régler la plaque de reprisage comme indiqué sur le schéma. Pour la couture ordinaire enlever la plaque de reprisage.
Abaisser le support du pied presseur (b) et ce dernier (f) s'engagera automatiquement. (2)
- Enroulez le fil dans le sens anti-horaire autour des disques de tension du dévidoir. (4) - Glissez le fil dans la canette tel qu'indiqué et placez celle-ci sur l'axe. (5) - Poussez la canette vers la droite. (6)
- Levez le porte bobine horizontale. Placez la bobine de fil sur le porte bobine, le fil sortant de la bobine comme indiqué cicontre. Pour les petites bobines utiliser le petit arrêt bobine.
- Enfilez maintenant l'oeillet du releveur de fil en y passant le fil de droite à gauche et en tirant vers vous. Guidez le fil à nouveau vers le bas. (6)
13 Pour augmenter la tension, tourner la sélecteur sur une valeur plus élevée. Pour réduire la tension, tourner la sélecteur sur une valeur inférieure. A. La tension du fil normale pour couture avec points droits est illustrée. B. Si la tension du fil est trop faible pour couture avec un point droit, tourner le sélecteur sur une valeur plus élevée. C. Si la tension du fil est trop forte pour couture avec un point droit, tourner le sélecteur sur une valeur plus basse. D. La tension du fil normale pour couture zigzag et décorative. Veuillez noter : - Le bon réglage de la tension est important pour bien coudre. - Il n'existe pas un réglage de tension standard pour toutes les fonctions de points, fil ou tissu. - Une tension équilibrée (points identiques hauts et bas) n'est habituellement souhaitable que pour la couture utilisant le point droit. - 90% de tous les travaux de couture requièrent un réglage de tension compris entre "3" et "5" . - Pour les fonctions de couture avec point zigzag et couture décorative, la tension du fil devrait généralement être inférieure à celle utilisée pour la couture utilisant le point droit. - Pour tous les travaux de couture décorative, vous obtiendrez toujours de meilleures finitions et moins de plis dans le tissu lorsque l'enfilage supérieur apparaît à l'arrière de votre tissu.
Note: Sil y est difficile de remonter le fil de la canette, vérifier que le fil n'est pas pris dans le couvercle du boîtier ou dans la fermeture du bras amovible.
Tirer doucement vers le haut sur le fil supérieur de la bobine pour faire passer le fil de la canette à travers l'orifice de la plaque à aiguille (2). Reposer les deux fils à l'arrière sous le pied presseur. (3)
16 Régler la longueur du point. Vous pouvez choisir la position d'aiguillle à droite en prenant le modèle " "
"1" et "2". Pour froncer, réglez la longueur de point à "4". Pour tissu épais reglez la longueur de point entre "3" et "4".
Les points zigzag rapproché (ensemble), sont attribués au point bourdon. (2)
Replier l'ourlet contre l'endroit de l'ouvrage de sorte que la lisière supérieure de l'ourlet dépasse d'environ 7mm (1/4") sur le côté droit de l'ouvrage. (fig. 1) Placer l'ouvrage sous le pied-de-biche. Tourner le volant vers l'avant jusqu'à la position extrême gauche de l'aiguille. Celle-ci ne doit piquer que sur le bord du pli. Si ce n'est pas le cas, rectifier la position de l'ouvrage. Piquer lentement et guider soigneusement l'ouvrage afin que la position ne se trouve à aucun moment modifiée. (fig. 2)
Point de lingerie: Plier l'ourlet à la larguer désirée et repassez-le. Placer le tissu sous le pied presseur cote droit vers le haut, avec le bord de l'ourlet vers la gauche. Coudre en laissant tomber l'aiguille en dehors du tissu quand elle passe du coté gauche.
Posez le bouton à la position désirée et baissez le pied. Mettez le sélecteur de point à " " et cousez quelques points de sécurité. Choisissez un des points zigzag étroits. Réglez la largeur du point en fonction de la distance entre les 2 trous du bouton. Tournez le volant pour voir si l'aiguille passe dans les trous droit et gauche du bouton sans toucher le bouton. Fixez le bouton en cousant doucement environ 10 points. Choisissez le programme " sécurité. (3)
0.3cm (1/8) pour les extrémités; marquer la taille de la boutonnière sur le tissu. 3. Mettez le tissu sous le pied presseur de façon à ce que le repère sur le pied boutonnière concorde avec la marque du début de la boutonnière sur le tissu. Abaissez le pied presseur de façon à ce que la ligne centrale de la boutonnière marquée sur le tissu coïncide avec la ligne centrale du pied boutonnière. Mettez le bouton de réglage de la longueur du point sur " pour régler la densité du point.
Suivez les 4 étapes de réalisation de la boutonnière en passant d'une étape à l'autre à l'aide du sélecteur de points. Veiller à ne pas faire trop de points aux étapes 2 et 4. Ouvrir la boutonnière à l'aide de votre couseur: commencez toujours aux extrémités de la boutonnière en allant vers le centre.
- Diminuez légèrement la tension du fil supérieur pour obtenir de meilleurs résultats. - Le zigzag de la boutonnière devrait recouvrir ce fil épais ou ce cordonnet. (A)
1 Régler le sélecteur de points sur "
Le pied pour fermeture éclair peut être fixé à droite ou à gauche (1) en fonction du côté que vous allez coudre. Pour coudre au delà de la tirette de la fermeture à glissière, abaisser l'aiguille sur le tissu, lever le pied presseur et pousser la tirette de la fermeture à glissière derrière le pied presseur. Abaisser le pied et continuer la couture. Il est aussi possible de coudre une longueur de cordon dans un biais afin de renforcer une bordure (2) ou pour fixer une finition décorative en utilisant cette méthode.
24 Pour le raccomodage: Positionner la pièce. La longueur du point peut être réduite afin de produire des points très rapprochés. (1) Pour le raccommodage de déchirures, il est recommandé d'utiliser un morceau de tissu de renfort. Il est possible de varier la densité du point en réglant la longueur du point. Coudre d'abord au centre puis superposer les deux côtés. En fonction du type de tissu et du dommage, coudre de 3 à 5 rangées. (2)
Cette fonction s'applique aux plis et à l'ouverture de poches pour renforcer le début de la couture. Disposer le sélecteur de point sur "
Idéal pour les bords de tissus fins ou extensibles. Les points plus larges doivent être apposé sur le bord du tissu pour créer l'effet coquille. Point Rempart (B) A utiliser pour assembler un cordon ou un élastique à froncer par la suite. Ce type de point peut être utilisé avec des tissus solides et épais. Point fronceur (C) Pour ourlets, sets et nappes. Coutures très décoratives avec effet d'ourlet visible. Realisation des rangées avec du fil normal ou du fil extensible. Point croissant (D) Pour un bord délicat le long du tissu. Pour ce point sélectionner une longueur de point "1" et "2". A 26 Si vous utilisez le pied invisible, placer le guide de façon à ce qu'il soit positionné sous le bord de d'appliqué. Il sera peut-être nécessaire d'ajuster (rapprocher ou éloigner) le guide du bord en utilisant la vis située sur la droite du pied. Piquer en suivant le bord de l'appliqué. Pour pivoter autour des courbes et sur les coins, abaisser l'aiguille dans le tissu au bord et à l'extérieur de l'appliqué, lever le pied presseur puis tourner.
Coudre en sécurisant le début et la fin de la couture.
Préparation de la Machine: - Point: Droit - Longueur de point: 1.5 mm (Fin) Mode d'emploi : La couture de soutien sert à renforcer les coutures courbées et les coutures dans les tissus extensibles pour les empêcher de s'étirer. Piquer 6 mm du bord de la couture ou du tissu.
Piquez à 3 mm du pli. Répétez, en cousant dans la même direction pour chacune des nervures puis repasser à plat.
Mode d'emploi : Utilisez cette technique pour froncer les tailles, le haut d'une manche etc. A 6 mm du bord de la couture, commencer par une marche arrière puis continuer la couture la longueur souhaitée. La couture terminée, relever l'aiguille au plus haut et lever le pied presseur, ensuite tirer les fils vers l'arrière du pied. Coupez le fil en laissant 15cm. Répétez cette procédure encore une fois à 6 mm de la couture initiale. Les deux rangs terminés, diminuer le tissu en tirant sur les fils de la canette. Sécuriser les bouts des fils. Note: N'oublier pas de régler votre tension pour couture normale.
- Longueur de point: Variable - Pied: Pied zigzag ou pied bourdon facultatif Mode d'emploi: Le point soutache consiste tout simplement à coudre avec un point zigzag par-dessus un cordonnet ou une ganse. A l'aide d'un crayon marqueur, tracer un motif sur votre tissu. Alignez le cordonnet avec le milieu du pied, et faites le point zigzag par-dessus le cordonnet pour que l'aiguille passe de chaque coté du cordonnet. Coudre en suivant le motif que vous aviez tracé.
Pour retirer la plaque à aiguille, mettez l'aiguille dans sa position la plus haute en tournant le volant. Ouvrez le couvercle d'accés. Avec le tournevis, desserrez les 2 vis (1) et enlevez la plaque à aiguille. Nettoyage des griffes d'entraînement: Retirez la boîte à canette. Nettoyez à fond à l'aide du pinceau. (2) Nettoyage et huilage du crochet: Retirez la boîte à canette. Tournez les deux fixations du crochet (3) vers l'extérieur (voir dessin). Enlevez l'anneau de fixation du crochet (4) et le crochet (5) et nettoyez-les avec un chiffon doux. Mettez 1 à 2 gouttes d'huile pour machines à coudre dans la coursière du crochet. (6) Tournez le volant jusqu'à ce que la coursière du crochet (7) soit à gauche. Remettez le crochet et l'anneau de fixation du crochet et repoussez les deux fixations vers l'intérieur. Remettez la boîte à canette et la plaque à aiguille.
4. L'aiguille n'est pas bien insérée. 5. Le fil est enroulé autour du porte bobine. 6. L'aiguille est endommagée.
2. Réduire la tension. (valeur inférieure) 3. Choisir une aiguille plus grosse. 4. La retirer et la réinsérer. (côté plat vers l'arrière) 5. Retirer la canette et enrouler le fil. 6. Remplacer.
2. Le boîtier n'est pas bien enfilé. 3. La tension inférieure est trop élevée.
2. Contrôler la canette et le boîtier. 3. Réduire la tension du fil de canette.
4. Vérifiez et fixez le bon pied de biche.
4. La tension du fil est mauvaise.
2. Enfiler à nouveau correctement. 3. Choisir une aiguille/ fil /tissu adéquat. 4. Corriger la tension du fil.
2. La longueur de point n'a pas été bien ajustée. 3. La tension du fil est trop élevée.
2. Réajuster la longueur de point. 3. Réduire la tension.
Entraînement irrégulier 1. Choisir un fil de meilleure qualité. 2. Retirer la canette réenfiler et l'inserer correctement. 3. Ne pas tirer sur le tissu en cousant. Laisser la machine entraîner le tissu.
2. De la poussière ou de l'huile s'est accumulée sur le crochet ou la barre d'aiguille. 3. De l'huile de qualité inférieure a été utilisée. 4. L'aiguille est endommagée.
2. Nettoyer le crochet et ses griffes d'entraînement comme décrit. 3. Utiliser uniquement une bonne qualité d'huile pour machine à coudre. 4. Remplacer.
