MODE D'EMPLOI FM2-A55M-E33 MSI

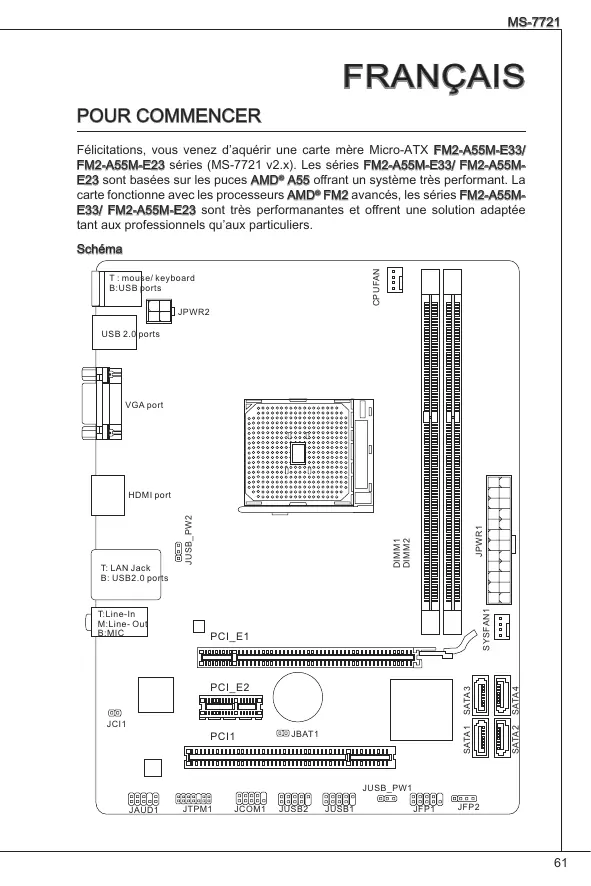

MS-7721 FrançaiS Pour coMMencer Félicitations, vous venez d’aquérir une carte mère Micro-ATX FM2-A55M-E33/ FM2-A55M-E23 séries (MS-7721 v2.x). Les séries FM2-A55M-E33/ FM2-A55ME23 sont basées sur les puces AMD® A55 offrant un système très performant. La carte fonctionne avec les processeurs AMD® FM2 avancés, les séries FM2-A55ME33/ FM2-A55M-E23 sont très performanantes et offrent une solution adaptée tant aux professionnels qu’aux particuliers. CPUFAN Schéma T : mouse/ keyboard B:USB ports JPWR2 USB 2.0 ports VGA port JBAT1 SATA4 PCI1 SATA2 JCI1 JPWR1 SYSFAN1 PCI_E2 SATA3 PCI_E1 SATA1 T:Line-In M:Line- Out B:MIC DIMM1 DIMM2 T: LAN Jack B: USB2.0 ports JUSB_PW2 HDMI port JUSB_PW1 JAUD1 JTPM1 JCOM1 JUSB2 JUSB1 JFP1 JFP2

SPéCIFICATIONS Processeurs ■ AMD® A10/A8/A6/A4-séries processeurs pour le paquet FM2 Jeux de puces ■ Puces AMD® A55 Mémoire supportée ■ 2x DDR3 DIMMs supportent DDR3 1866/ 1600/ 1333/ 1066 DRAM (16GB Max) ■ Supporte le mode double-canal LAN ■ Supporte LAN 10/100/1000 Fast Ethernet par Realtek® RTL8111E Audio ■ HD audio codec intégré par Realtek® ALC887 ■ 8-canal audio avec détection de prise SATA ■ 4x ports SATA 3Gb/s par AMD® A55 RAID ■ SATA1~4 supportent RAID 0/ 1/ 10/ JBOD par AMD® A55 Connecteurs et Boutons ■ Panneau arrière ‑ 1x port clavier PS/2 ‑ 1x port souris PS/2 ‑ 4x ports USB 2.0 ‑ 1x port LAN ‑ 1x port VGA ‑ 1x port HDMI ‑ 3x ports audio ■ Connecteurs intégrés ‑ 2x connecteurs USB 2.0 ‑ 1x connecteur audio avant ‑ 1x connecteur de Module TPM ‑ 1x connecteur Sérial ‑ 1x connecteur Châssis Intrusion Emplacements ■ 1x emplacement PCIe 2.0 x16 ■ 1x emplacement PCIe 2.0 x1 ■ 1x emplacement PCI

MS-7721 Dimension ■ Micro-ATX (22.6 cm X 17.3 cm) Trous taraudés de montage ■ 6x trous de montage Double-graphiques ■ Supporte la technologie AMD® Dual Graphics Technology ‑ Veuillez vous référer au site officiel AMD pour trouver les combinaisons double graphiques supportées d’APU et GPU distinct pour atteindre la technologie. Pour plus d’information sur le CPU, veuillez visiter http://www.msi.com/service/cpu-support Pour plus d’information sur les composants compatibles, veuillez visiter http://www.msi.com/service/test-report Si vous désirez acheter des accessoires et vous avez besoin de numéro des pièces, vous pouvez chercher sur la page website et trouver les détails sur notre adresse ci-dessous http://www.msi.com/index.php

Panneau arrière Le panneau arrière dispose les connecteurs suivants : LAN Souris PS/2 Ports USB 2.0 Ligne-Out Port HDMI Clavier PS/2 Ligne-In Port VGA MIC Ports USB 2.0 Important

• Pour atteindre l’effet de son 8-canal, le 7ème et 8ème canal doivent être sortis du panneau avant.
• Les ports VGA et HDMI ne fonctionnent qu’avec le Processeur Graphique Intégré. inSTaLLaTion Du MaTérieL Installation d’APU et son ventilateur pour FM2 Quand vous installez votre APU, assurez-vous que le CPU possède d’un système de refroidissement pour prévenir le surchauffe. En plus, n’oubliez pas d’applique une couche d’enduit thermique sur l’APU avant l’installation du ventilateur pour une meilleure dissipation de chaleur. Introduction de FM2 APU A la surface du FM2 APU vous noterez un triangle jaune servant à aligner l’APU dans la bonne position sur la carte mère. Le triangle jaune corresponde à la Pin

MS-7721 Suivez les étapes suivantes pour installer le CPU et le ventilateur correctement. Une mauvaise installation peut endommager votre CPU et carte mère.

Tirez le levier de côté de la douille. Assurez-vous de le lever jusqu’à 90-degrés.

Cherchez la flèche d’or du CPU. Elle doit désigner comme montré dans le photot. Le CPU ne s’y installe que dans le position correcte.

Si le CPU est correctement installé, les pins sont complètement intégrés dans la douille et ils sont invisibles. Veuillez noter que toute fausse installation peut endommager en permanence votre carte mère.

Appuyez sur le CPU fermement dans la douille et fermez le levier. Vue que le CPU a une tendance à bouger lorsque le levier se ferme, il faut le fermer en fixant le CPU avec la main pour qu’il soit correctement et complètement intégré dans la douille.

Posez le ventilateur sur le mécanisme de rétention. Crochez un côté du clip d’abord.

Puis appuyez sur l’autre côté du clip pour fixer le ventilateur sur le haut du mécanisme de rétention. Installez le levier de fixe et levez-le.

Attachez le câble du ventilateur du CPU au connecteur du ventilateur de CPU à la carte mère. Important

• Quand vous déconnectez le crochet de sécurité du verrou fixé, il faut garder un oeil sur vos doigts, parce qu’une fois que le crochet de sécurité est déconnecté du verrou fixé, le levier fixé jaillira immédiatement.
• Vérifiez que le ventilateur d’APU est bien attaché sur l’APU avant de démarrer votre système.
• Veuillez vous-référer à la documentation du ventilateur d’APU pour plus de détails sur l’installation du ventilateur d’APU.

Les ports Entrée/ Sortie doivent être vers l’arrière du boîtier. Ils doivent s’aligner avec les trous du panneau Entrée/ Sortie arrière. Trous Taraudés de Montage Avant d’installer votre carte mère, il faut d’abord installer les socles de montage nécessaires sur le plateau de montage du boîtier de l’ordinateur. Si la boîtier de l’ordinateur est accompagnée par un panneau Entrée/ Sortie arrière, veuillez utiliser celui ci plutôt que celui qui est fournit par défaut dans la boite de la carte mère. Le panneau Entrée/ Sortie arrière doit se fixer facilement dans la boîtier sans recourir à des vis. Alignez les socles de montage du plateau avec les trous taraudés de la carte mère et sécurisez la carte mère avec les vis fournies avec le boitier de l’ordinateur. L’emplacement des trous taraudés de la carte est montrée ci-dessous. Pour plus d’information, veuillez vous référer au manuel de votre Important

• Installez la carte mère sur une surface plate et propre.
• Pour prévenir tous dommages à la carte mère, veillez à n’avoir aucun contact entre la carte mère et le boîtier de l’ordinateur hormis les socles de montage.
• Veuillez vous assurer qu’il n’y pas de composant en métal mis sur la carte ou dans la boîte ordinateur qui entraînerait un court circuit à la carte mère.

MS-7721 Installation des modules de mémoire . Déverouillez l’emplacement DIMM en repoussant les pinces de montage sur le côté. Insérez verticalement le module de mémoire dans l’emplacement DIMM. Le module de mémoire possède une seule encoche en son centre sur le bas et ne s’adaptera que s’il est orienté de la manière convenable à l’emplacement DIMM.

Poussez le module de mémoire profondément dans l’emplacement DIMM. Les pinces plastiques de chaque côté de l’emplacement DIMM se ferment automatiquement lorsque le module de mémoire est correctement posé et vous entendrez un clic.

Vérifiez manuellement si le module de mémoire a été verrouillée en place par les pinces de l’emplacement DIMM sur les côté. Volt Encoche Important

• Au mode double-canal, assurez-vous d’installer les modules de mémoire du même type et de la même densité.
• A cause de la limitation du matériel, vous devez suivre les procédures d’installation : d’abord les modules de mémoire, ensuite la carte graphique. Pendant le démontage, enlevez d’abord la carte mère si nécessaire.

JPWR1 : Connecteur d’alimentation ATX 24-pin Ce connecteur vous permet de connecter l’alimentation ATX 24-pin. Pour cela assurez-vous que le connecteur est bien positionné dans le bon sens et que les pins sont alignées. Abaissez alors l’alimentation d’énergie dans le connteur.

JPWR2 : Connecteur d’alimentation ATX 4-pin Ce connecteur d’alimentation de 12V sert à alimenter le CPU.

Important Assurez-vous que tous les connecteurs sont reliés à l’alimentation ATX pour assurer une stabilité de la carte mère. CPUFAN1, SYSFAN1 : Connecteurs d’alimentation du ventilateur Les connecteurs d’alimentation du système de refroidissement suportent un système de refroidissement de +12V. Lors de la connexion du câble, assurez-vous que le fil soit positif et connecté au +12V; le câble noir connecté au GND. Si la carte mère possède un chipset System Hardware Monitor intégré, vous devez utiliser un ventilateur ayant ces caractéristiques si bous voulez contrôler le ventilateur du CPU. CPUFAN1

SYSFAN1 MS-7721 SATA1~4 : Connecteur SATA Ce connecteur est un port d’interface de SATA haut débit. Chaque connecteur peut être relié à un appareil SATA. Les appareils SATA sont des disques durs (HD), lecteurs d’état solid (SSD), et lecteurs optiques (CD/ DVD/ Blu-Ray). Important

• Veuillez ne pas tordre le câble SATA à 90-degrés. Cela pourrait l’endommager et entrainer la perte de données lors des phases de transfert de celles-ci.
• Les câbles SATA en ont des prises identiques sur chaque côté. Néanmoins, il est recommandé de connecter la prise plate sur la carte mère pour un gain d’espace. JFP1, JFP2 : Connecteurs Panneau avant Ces connecteurs sont pour des connexion électriques aux cummutateurs et LEDs. Le JFP1 est compatible avec Intel® Front Panel I/O Connectivity Design Guide.

JFP1 JCOM1 : Connecteur de port sérial Le port serial est un port de communications de haute vitesse de 16550A, qui envoie/ reçoit 16 bytes FIFOs. Vous pouvez attacher un périphérique sérail.

JUSB1, JUSB2 : Connecteurs d’extension USB 2.0 Ce connecteur est idéal pour connecter les USB périphérique d’Interface de haute vitesse tel que USB HDs, caméra numérique, lecteur MP3, imprimants modems et etc.

JAUD1 : Connecteur audio avant Ce connecteur vous permet de connecter un audio en panneau avant. Il est compatible avec Intel® Front Panel I/O Connectivity Design Guide.

JCI1 : Connecteur châssis Intrusion Ce connecteur est connecté à un câble châssis Instrusion switch. Si le châssis est ouvert, l’interrupteur en informera le système, qui enregistrera ce statut et affichera un écran d’alerte. Pour effacer ce message d’alerte, vous devez entrer dans le BIOS et désactiver le record.

MS-7721 JTPM1 : Connecteur de Module TPM Ce connecteur est relié à un module TPM (Trusted Platform Module, en option). Veuillez vous référer au manuel de TPM plate-forme de sécurité pour plus de détails et d’utilisations.

Conserver les données

JBAT1 : Cavalier d’effacement CMOS Le CMOS RAM intégré reçoit une alimentation d’une batterie externe qui permet de garder les données de configuration du système. Avec le CMOS RAM, le système peut automatiquement amorcer OS chaque fois qu’il soit allumé. Si vous voulez effacer la configuration du système, réglez le cavalier pour effacer les données. Effacer les données Important Vous pouvez effacer le CMOS RAM en raccourcissant ce cavalier quand le système est éteint. Ensuite, ouvriez le cavalier. Evitez d’effacer le CMOS pendant que le système est allumé; cela endommagerait la carte mère.

JUSB_PW1, JUSB_PW2 : Cavalier d’alimentation USB Les ports USB sur le panneau IO arrière sont contrôlés par JUSB_PW2. Les JUSB1 et JUSB2 sont contrôlés par JUSB_PW1. Ces cavaliers vous permettent d’activer/ désactiver la fonction “Réveiller du S3/S4/S5 par périphérique USB et PS/2”. JUSB_PW1 (pour connecteurs USB intégrés)

Désactivé Activé JUSB_PW2 (pour port USB 2.0 arrière)

Désactivé Activé Important Si vous mettez le cavaliver en Enabled, l’alimentation doit être capable de fournir le courant de 2A au moins.

MS-7721 Emplacement PCIe L’emplacement PCIe supporte la carte d’extension d’Interface PCIe. Emplacement PCIe 2.0 x16 Emplacement PCIe 2.0 x1 Emplacement PCI L'emplacement PCI supporte la carte LAN, la carte SCSI, la carte USB, et d’autre cartes ajoutées qui sont compatibles avec les spécifications de PCI. Important Lorsque vous ajoutez ou retirez une carte d’extension, assurez-vous que le PC n’est pas relié au secteur. Lisez le documentation pour faire les configurations nécessaires du matériel ou du logiciel de la carte d’extension, tels que cavaliers, commutateurs ou la configuration du BIOS. Chemins de revendication d’interruption de PCI IRQ est l’abréviation de “interrupt request line”. Les IRQ sont des lignes de matériel sur lesquelles les périphériques peuvent émettre des signaux d’interruption au micro-processeur. Les pins de PCI IRQ sont typiquement connectés aux pins de bus PCI comme suivant : Ordre Emplacement PCI 1

Réglage bios Entrée Allumez l’ordinateur et le système lancera le processus POST (Test automatique d’allumage). Lorsque le message ci-dessous apparaît à l’écran, appuyez sur la touche <DEL> pour entrer dans CLICK BIOS II: Press DEL key to enter Setup Menu, F11 to enter Boot Menu (Appuyez DEL pour entrer dans le Menu Réglages, F11 pour entrer dans le Menu Démarrage) Si le message disparaît avant que vous ne répondiez et que vous souhaitez encore entrer dans CLICK BIOS II, redémarrez le système en éteignant puis en rallumant en appuyant sur le bouton RESET (Réinitialiser). Vous pouvez également redémarrer le système en appuyant simultanément sur les touches <Ctrl>, <Alt>, et <Delete>. Important Les menus du BIOS décrits ici sont mis à jour régulièrement. La description ci dessous peut donc être légèrement différente et ne doit être considérée que comme une référence. Vue d'ensemble Entrer CLICK BIOS II, il apparaît l'écran suivant. Langue Surveiller la température Sélection du mode Information du système Menu de démarrage Barre priorité de périphérique Sélection du menu BIOS Sélection de menu BIOS Ecran de menu Important Les photos dans cette guide ne sont qu'à titre de référence et peuvent varier selon le modèle que vous achetez. Veuillez vous référer à l'écran actuel de votre système pour les informations détaillées.

MS-7721 Surveiller la température Cette partie montre la température du processeur et de la carte mère. Information du système Cette partie montre l’heure, la date, le nom du CPU, la fréquence CPU, la fréquence DRAM, la capacité DRAM et la version BIOS. Sélection du menu BIOS Les options suivantes disponibles : SETTINGS - Utilisez ce menu pour spécifier vos réglages des fonctions des puces et des périphériques de démarrage. OC - Ce menu permet l’ajustement des fréquences et des tensions. L’augmentation de la fréquence permettra de meilleures performances,néanmoins une haute fréquence, produit plus de chaleur et pourrait entraîner une instabilité, nous déconseillons les utilisateurs non-initiés à overclocker. ECO - Ce menu est relié aux réglages d'économie d'énergie. BROWSER - Cette fonction sert à entrer dans le navigateur MSI Winki. UTILITIES - Ce menu contient les utilitaires pour la sauvegarde et la mise à jour. SECURITY - Ce menu de sécurité sert à restreindre l'accès aux paramètres de réglages du BIOS. Vous pouvez utiliser les fonctions de sécurité pour protéger votre système. Barre priorité de périphérique démarrage Bougez les icônes des périphériques pour changer la priorité au démarrage. Menu de démarrage Ce bouton sert à ouvrir le menu de paramétrage du démarrage. Cliquez ce menu pour démarrer le système du périphérique instamment. Sélection du mode La fonction vous permet de charger les modes d’économie d’énergie et d’overclocking. Ecran Menu Cette zône fournit les réglages BIOS qui permettent de changer les paramètrages. Langue Ce menu vous permet de choisir la langue du réglage BIOS. Barre priorité de périphérique démarrage Cette barre montre la priorité des périphériques au démarrage. Les icônes qui s’allument indiquent la présence des périphériques. Haute priorité Basse priorité Cliquez et déplacer l'icône à gauche ou droite pour spécifier la priorité de démarrage.

• L’Overclocking manuel du PC n’est recommandé que pour les utilisateurs avancés.
• L’Overclocking n’est pas garanti, et une mauvaise manipulation peut invalider votre garantie et endommager sévèrement votre matériel.
• Si vous n’êtes pas familier avec l’overclocking, nous recommandons d’utiliser OC Genie pour un overclocking simplifié et plus stable. Current CPU / DRAM Frequency Ces menus montrent la fréquence du CPU et de la mémoire. Lecture uniquement. Adjust CPU Ratio Ce menu contrôle le multiplicateur qui sert à déterminer la fréquence interne du processeur. Il est disponible seulement quand le processeur supporte cette fonction. Adjusted CPU Frequency Il montre la fréquence ajustée du CPU. Lecture uniquement. Adjust CPU-NB Ratio Ce menu sert à ajuster le ratio de fréquence CPU-NB. Adjusted CPU-NB Frequency Il montre la fréquence ajustée du CPU-NB. Lecture uniquement. CPU Core Control Ce menu sert à contrôler le nombre des coeurs CPU. Lorsque mis en [Auto], le CPU travaille avec les coeurs de quantité par défaut. Mis en [Manual], vous pouvez activer/ désactiver le coeur spécial du CPU.

MS-7721 AMD Turbo Core Technology Cette technologie augmente automatiquement la fréquence des coeurs actifs du CPU pour améliorer la performance. Adjust Max Turbo Core Ratio Ce menu vous permet d'ajuster le ratio du coeur turbo max Adjusted Max Turbo Core Frequency Il montre la fréquence ajustée du coeur turbo max. Lecture uniquement. Adjust Turbo Core Ratio Ce menu vous permet d'ajuster le ratio du coeur turbo. Adjusted Turbo Core Frequency Il montre la fréquence ajustée du coeur turbo. Lecture uniquement. Adjust GPU Engine Frequency Ce menu vous permet d'ajuster la fréquence moteur du GPU. Adjusted GPU Engine Frequency Il montre la fréquence ajustée du moteur de GPU. Lecture uniquement. DRAM Frequency Ce menu vous permet d'ajuster la fréquence DRAM. Veuillez noter que le comportement d’overclocking n’est pas garanti. Adjusted DRAM Frequency Il montre la fréquence ajustée DRAM. Lecture uniquement. Intel Extreme Memory Profile (XMP) Choisir pour appliquer un Intel Extreme Memory Profile (XMP) pour augmenter la performance du système. Lorsque Intel Extreme Memory Profile (XMP) est activé, le AMD Memory Profile (AMP) est forcé d’être désactivé. AMD Memory Profile (AMP) Choisir pour appliquer un AMD Memory Profile (AMP) pour augmenter la performance du système. Lorsque AMD Memory Profile (AMP) est activé, le Intel Extreme Memory Profile (XMP) est forcé d’être désactivé. DRAM Timing Mode Le choix de décision si le timing DRAM est contrôlé par le SPD (Serial Presence Detect) EEPROM sur le module DRAM. La mise en [Auto] active le DRAM timings et le sous-menu suivant “Advance DRAM Configuration” d'être déterminé par le BIOS basé sur la configuration du SPD. La mise en [Link] ou [Unlink] vous permet de configurer le timings DRAM et le sous-menu suivant “Advance DRAM Configuration” relatifs manuellement. Advanced DRAM Configuration Appuyez sur <Enter> pour entrer dans le sous-menu. Command Rate Ce réglage contrôle le taux d’ordre DRAM. tCL Il contrôle la latence CAS, qui détermine le retard du timing (en cycle d’horloge) avant que le SDRAM commence un ordre de lecture après l’avoir reçu.

tRCD Cette fonction vous permet de déterminer le timing de la transition de RAS (row address strobe) à CAS (column address strobe). Plus basse est la fréquence de l’horloge, plus rapide est la performance de la DRAM. tRP Cette fonction contrôle le nombre de cycles pour que le Row Address Strobe (RAS) est autorisé à pré-charger. S’il n’y a pas assez de temps pour que le RAS accumule sa charge avant le rafraîchissement de la DRAM, le rafraîchissement peut être incomplet et le DRAM peut échouer à retirer les données. Cette fonction s’applique seulement quand le système utilise de la DRAM synchrone. tRAS L’article détermine le temps que le RAS prend pour lire ou écrire une cellule de mémoire. tRFC Cette fonction permet de déterminer le temps que le RFC prend pour lire ou écrire une cellule de mémoire. tWR L’intervalle de temps minimum entre la fin d’apparition d’écriture de données et le début de l’ordre de précharge. Permet aux amplificateurs sensitifs de restaurer les données aux cellules. tWTR L’intervalle de temps minimum entre la fin d’apparition d’écriture de données et le début de l’ordre de pré-charge. Permet au pont I/O de faire sur-fonctionner l’amplificateur sensitif avant qu’un ordre de lecture commence. tRRD Spécifie le délai actif-à-actif des différentes banques. tRTP L’intervalle de temps entre un ordre de lecture et un ordre de pré-charge. tFAW Ce menu sert à régler le délai tFAW (délai de quatre fenêtres activées. tWCL Ce menu sert à régler le timing tWCL (Write CAS Latency). tCKE Ce menu sert à régler Pulse Width pour le module DRAM. tRTL Ce menu sert à régler Round Trip Latency. Advanced Channel 1/ 2 Timing Configuration Appuyez <Enter> pour entrer dans le sous-menu. Vous pouvez régler le timing de mémoire avancée. DRAM Voltage Ce menu sert à ajuster la tension de la mémoire.

MS-7721 Spread Spectrum Cette fonction réduit les interférences électromagnétiques EMI (Electromagnetic Interference) en réglant les impultions. Important

• Si vous n’avez pas de problème d’EMI, laissez l’option sur [Disable], ceci vous permet d’avoir une stabilité du système et des performances optmales. Dans le cas contraire, choisissez Spread Spectrum pour réduire les EMI.
• Plus la valeur Spread Spectrum est importante, plus les EMI sont réduites, et le système devient moins stable. Pour la valeur Spread Spectrum la plus convenable, veuillez consulter le reglement EMI local.
• N’oubliez pas de désactiver la fonction Spread Spectrum si vous êtes en train d’overclocker parce que même un battement léger peut causer un accroissement temporaire de la vitesse de l’horloge qui verrouillera votre processeur overclocké. Overclocking Profiles Appuyez sur <Enter> pour entrer dans le sous-menu. Overclocking Profile 1/ 2/ 3/ 4/ 5/ 6 Appuyez sur <Enter> pour entrer dans le sous-menu. Set Name for Overclocking Profile 1/ 2/ 3/ 4/ 5/ 6 Donner un nom et le saisir dans le ce menu. Save Overclocking Profile 1/ 2/ 3/ 4/ 5/ 6 Sauvegarder vos réglages d'overclocking actuels à ROM pour profil choisi. Load/ Clear Overclocking Profile 1/ 2/ 3/ 4/ 5/ 6 Charger/ Effacer les réglages de profil sauvegardés dans ROM. OC Profile Save to USB Sauvegarder le profil d’overclocking actuel sur un disque flash USB. OC Profile Load from USB Charger un profil d’overclocking depuis un disque flash USB. CPU Specifications Appuyez sur <Enter> pour entrer dans le sous-menu. Ce sous-menu rend toutes les fonctions essentielles de votre CPU surbrillantes. L’information peut varier selon le modèle est n’est qu’à titre de référence. Vous pouvez aussi accéder à cette information à tout moment en appuyant sur [F4]. Appuyez sur <Enter> pour entrer dans le sous-menu. CPU Technology Support Appuyez sur <Enter> pour entrer dans le sous-menu. Le sous-menu montre les technologies du CPU installé. Lecture uniquement. MEMORY-Z Appuyez sur <Enter> pour entrer dans le sous-menu. Ce sous-menu rend tous les réglages et timings de vos DIMMs surbrillants. Cette information peut varier

selon le modèle et n’est qu’à titre de référence. Vous pouvez aussi accéder à cette information à tout moment en appuyant sur [F5]. Appuyez sur <Enter> pour entrer dans le sous-menu. DIMM1~2 Memory SPD Appuyez sur <Enter> pour entrer dans le sous-menu. Le sous-menu affiche les informations de la mémoire installée. CPU Features Appuyez sur <Enter> pour entrer dans le sous-menu. AMD Cool’n’Quiet Cette Technologie Cool’n’Quiet peut effectivement et dynapiquement diminuer la vitesse du CPU et la consommation d’alimentation. Important

• Afin d’assurer que la fonction Cool’n’Quiet est activée et qu’elle marchera correctement il est nécessaire de confirmer doublement que :
• Fonctionnez les réglages du BIOS, choisissez OC. Sous OC Menu, trouvez CPU Features > AMD Cool’n’Quiet, mettez celui-là en “Enabled”.
• Entrez dans Windows, choisissez [Start]-> [Settings]-> [Control Panel]-> [Power Options]. Entrez dans Power Options Properties, et choisissez Minimal Power Management sous Power schemes. SVM Mode Cet article vous permet d'activer/ désactiver AMD SVM (Secure Virtual Machine) Technology. Core C6 State Ce menu vous permet d'activer/ désactiver le mode C6 du CPU. Lorsque le CPU entre en état C6, tous les coeurs conservent l'éat architectural et réduisent la tension du coeur à zéro volt. Il prend plus de temps pour réveiller le CPU de l'état C6.

MS-7721 Save & Exit Allez à SETTINGS (réglages) et cliquez le menu Save & Exit. Discard Changes and Exit Utilisez ce menu pour abandonner les changements et quitter le réglage. Save Changes and Reboot Utilisez ce menu pour conserver les changements et redémarrer le système. Save Changes Utilisez ce menu pour conserver les changements. Discard Changes Utilisez ce menu pour abandonner tous les changements. Restore Defaults Utilisez ce menu pour charger les valeurs optimisées par défaut configurées par le vendeur de BIOS. == Boot Override == Les périphériques de stockage intégrés apparaissent sur ce menu, vous pouvez en prendre un pour le périphérique de démarrage. Built-in EFI Shell Utilisez ce menu pour entrer dans EFI Shell.

Remarques d’Installion Windows XP Cette partie explique comment installer Windows XP avec IDE ou AHCI mode. Installer Windows XP avec IDE Mode Vous allez échouer et verrez un écran bleu lors de l’installation Windows XP, parce qu’il n’est pas prévu de l’installer dans le périphérique de stockage avec AHCI mode. Si vous préférez toujours Windows XP comme le système d’exploitation, veuillez configurer les menus BIOS suivants.

Référez-vous au chapitre REGLAGE BIOS pour accéder au BIOS.

Réglez le mode SATA Mode au mode IDE mode.

Allez au SETTINGS (Réglages) → Save & Exit → Conservez les changements et redémarrez.

Installez le système d'exploitation Windows XP. Installer Windows XP avec AHCI Mode Si vous préférez installer Windows XP comme le système d’exploitation avec AHCI mode, veuillez préparer les pilotes AHCI pour Windows XP avancé. Créer un pilote Intel AHCI Suivez les instructions suivantes pour faire un pilote “AHCI Driver” vous-même.

Insérez le DVD MSI dans le lecteur DVD-ROM.

Cliquez “Browse CD” sur l’écran de Réglages.

Copiez tout le contenu à l’adresse \\ChipSet\AMD\Packages\Drivers\SBDrv_ for_Hudson\SB9xx\AHCI\XP sur une disquette formatée.

Le pilote est préparé. MS-7721 Installer le système d’exploitation Windows XP : Veuillez suivre les étapes suivantes :

Accédez au BIOS, configurez SATA Mode au AHCI mode, sauvegardez, quittez et redémarrez-le.

Assurez la bonne connection du lecteur de disquette USB à l'ordinateur.

Installer Windows XP. Lorsqu'il apparait sur l'écran Windows Réglages le message “Press F6 if you need to install a third party SCSI or RAID driver....”, appuyez la touche “F6”.

Insérez la disquette de pilote AHCI dans le lecteur.

Sur l'écran suivant, appuyez la touche “S” pour spécifier un périphérique ajouté.

Suivez les instructions sur l'écran pour finir l'installation.
