Type de produit	Carte mère
Chipset	Intel série 8 et 9
Socket processeur	Non précisé
Format	ATX / Micro ATX
Nombre de slots RAM	4
Type de mémoire	DDR3
Slots PCI Express	Non précisé
Ports SATA	Non précisé
Connectivité réseau	Ethernet Gigabit
Audio intégré	Oui
USB	USB 2.0 et USB 3.0
Support multi-GPU	Non précisé
Alimentation	24 broches ATX
BIOS	UEFI
Refroidissement	Ventilateur CPU requis
Utilisation recommandée	PC de bureau standard

FOIRE AUX QUESTIONS - B85-G43 MSI

Comment installer le BIOS sur la carte mère MSI B85-G43 ?

Pour installer le BIOS, téléchargez la dernière version depuis le site de MSI, copiez-la sur une clé USB, redémarrez votre PC et accédez au BIOS en appuyant sur 'Delete' pendant le démarrage. Utilisez l'outil M-Flash pour sélectionner le fichier sur la clé USB et suivez les instructions à l'écran.

Quels types de RAM sont compatibles avec la MSI B85-G43 ?

La MSI B85-G43 est compatible avec la DDR3 SDRAM. Elle supporte des modules de mémoire allant jusqu'à 1600 MHz et peut accueillir jusqu'à 32 Go de RAM.

Comment résoudre un écran noir au démarrage ?

Vérifiez que tous les câbles sont correctement connectés, que la mémoire RAM est bien installée, et que la carte graphique est correctement insérée. Si le problème persiste, essayez de démarrer avec une seule barrette de RAM ou réinitialisez le BIOS en retirant la pile de la carte mère pendant quelques minutes.

Comment configurer le RAID sur la MSI B85-G43 ?

Pour configurer le RAID, accédez au BIOS, allez dans l'onglet 'Advanced' puis 'Integrated Peripherals'. Activez le mode RAID pour les contrôleurs SATA. Ensuite, lors du démarrage, appuyez sur 'Ctrl + I' pour accéder au utilitaire de configuration RAID.

Pourquoi mon PC ne détecte pas le disque dur ?

Assurez-vous que le disque dur est correctement connecté à la carte mère et à l'alimentation. Vérifiez également dans le BIOS si le disque est détecté. Si ce n'est pas le cas, essayez de tester le disque dur sur un autre ordinateur.

Comment mettre à jour les pilotes de la carte mère MSI B85-G43 ?

Visitez le site officiel de MSI, recherchez votre modèle de carte mère, et téléchargez les derniers pilotes disponibles. Installez-les en suivant les instructions, et redémarrez votre PC si nécessaire.

Quel est le format de la carte mère MSI B85-G43 ?

La carte mère MSI B85-G43 est au format ATX, mesurant 305 mm x 244 mm.

Comment résoudre un problème de surchauffe ?

Vérifiez que les ventilateurs fonctionnent correctement, nettoyez la poussière accumulée, et assurez-vous que le dissipateur thermique est bien en place. Vous pouvez également envisager d'améliorer le flux d'air dans le boîtier.

Comment réinitialiser le BIOS de la MSI B85-G43 ?

Pour réinitialiser le BIOS, éteignez votre PC, retirez la pile de la carte mère pendant quelques minutes, puis réinsérez-la. Vous pouvez également utiliser le jumper de réinitialisation si disponible.

MODE D'EMPLOI B85-G43 MSI

En tant qu'écologiste et afin de protégier l'environnement, MSI tient à rappeler ceci...

Au sujet de la directive européenne (EU) relative aux déchets des équipements électriques et électroniques, directive 2002/96/EC, prenant effet le 13 août 2005, que les produits électriques et électroniques ne peuvent être déposés dans les décharges ou tout simplement mis à la poubelle. Les fabricants de ces équipements seront obligés de recueillir certains produits en fin de vie. MSI prendra en compte cette exigence relative au retour des produits en fin de vie au sein de la communauté européenne. Par conséquent vous pouvez retourner localement ces matériels dans les points de collecte.

Kompania MSl npedpnpHnMaet akTbHbIe DeiCTBnI NO 3aunTe OkpykaHouc epebl, pO3tOMy HAnOMHaem Bam, YTO....

B cootbctbnn C napeKTHBOE Bponeckoro Co03a (EC) no ppeoTbpaueHnO 3aqr3neHnO OKpykaHoue cpeIbI NCNoIb3OBaHHbIM 3JIeKTPnueeCKM I 3JIeKTPoHHbIM o6OpydoBaHnEM (DnpeKTHBA WEEE 2002/96/EC), BcTypaUeB B cnny 13 aBrycTa 2005 rOda, n3dEJN, OTHOscAuneC K 3JIeKTPnueeCKOM Y 3JIeKTPoHHOMy o6OpydoBaHnIO, He MOrYT paccMaTpnbTaBcra KaK 6bITobO MyCOP, No3ToMy npOn3BOiTeNBI BblIepeuNCleHnORO 3JIeKTPoHHORO o6OpydoBaHnI O63aHbI npINHMATb erO dIg Npepea6OTKn IO OKOHauHN CpoKa cnyk6bl. MSI o63yETc8 Co6HIOaTb Tpe6oBaHnIA NO pnpMePy npOduKyIn, IpOdaHNO IIO mapKoi MSI Ha Tepprntopn EC, B nepepa6OTky IO OKOHauHN CpoKa cnyk6bl. Bbl MoKeTe BepHytB 3TN n3dEJIaBn3InPOBaHHbIe NyHKtbl pnpema.

Guide Rapide des Connecteurs. Fr-5

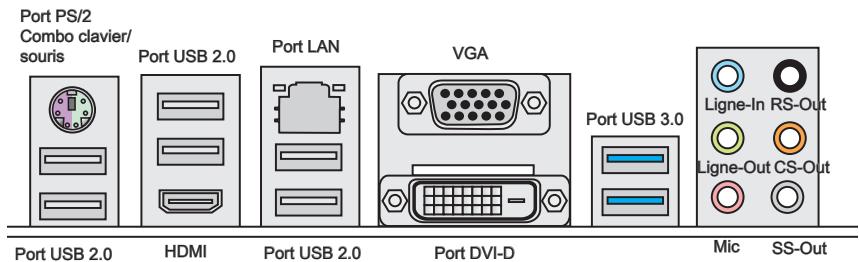

Guide rapide du panneau arrière Fr-7

Processeur: CPU. Fr-9

Memoire. Fr-13

Trous Taraises de Montage. Fr-14

Connecteurs d'alimentation... Fr-15

Emplacements d'extension FR-16

Cartes Vidéo/ Graphics. Fr-17 Connecteurs internes... Fr-18 Cavaliers. Fr-25 Pilotes et Utilitaires. Fr-26 Configuration BIOS. Fr-27

XapakTepcntKn CnCTeMHoI pHaTbI. Ru-2 KpaTkoe pyKOBoDCTBO no pa3bEmam Ru-5 KpaTkoe pyKOoDCTBO no pa6oTe c 3aDne nnHeIbO Ru-7 LII (ueHtpaIbIy IpoUeCCOP) Ru-9 Pamr. Ru-13 OTbepCTnIpoIyCTaHOBOUHbIe BInTbI. Ru-14 3JIeKtpoNTaHne Ru-15 CnotbI pauchepnra. Ru-16 Bndeo/YcTaHOBKa DnCKpeTHoN BnDeOkaPbI Ru-17 BHyTpeHnne pa3beMbI Ru-18 Pepembyk. Ru-25 ДраиВеры n yTиПиТы... Ru-26 Hacrtpoika BIOS. Ru-27

Merci d'avoir choisi une carte mère ATX de la série Z87-G43/H87-G43/B85-G43 (MS-7816 v1.X). La série Z87-G43/H87-G43/B85-G43 est basée sur le chipset Intel® Z87/H87/B85 pour une efficacité optimale. Conçue pour fonctionner avec les processeurs Intel® LGA1150, les cartes mères de la série Z87-G43/H87-G43/B85-G43 délivrent de hautes performances et offrent une solution adaptée tant aux professionnels qu'aux particuliers.

Processeurs	■ Processeurs 4ème Génération Intel® Core™ i7 / Core™ i5 / Core™ i3 / Pentium® / Celeron® pour socket LGA 1150
Chipset	■ Chipset Intel® Z87 Express (Z87-G43)■ Chipset Intel® H87 Express (H87-G43)*■ Chipset Intel® B85 Express (B85-G43)** Support Intel® SBA.
Mémoire supportée	■ 4x emplacements de mémoire DDR3 supportent jusqu'à 32GB■ Support DDR3 3000(OC)/ 2800(OC)/ 2666(OC)/ 2600(OC)/ 2400(OC)/ 2200(OC)/ 2133(OC)/ 2000(OC)/ 1866(OC)/ 1600/ 1333/ 1066 MHz- OC est pour Z87-G43 seulement.■ Architecture mémoire double canal■ Support mémoire non-ECC, mémoire un-buffered■ Support Intel® Extreme Memory Profile (XMP)
Emplacement d'extension	■ 1x emplacement PCIe 3.0 x16■ 1x emplacement PCIe 2.0 x16- Support jusqu'à la vitesse PCIe 2.0 x4.■ 2x emplacements PCIe 2.0 x1■ 3x emplacements PCI
Graphiques intégrées	■ 1x port VGA, supportant une résolution maximum 1920x1200 @ 60Hz■ 1x port HDMI®, supportant une résolution maximum 4096x2160@24Hz, 24bpp/ 2560x1600@60Hz, 24bpp/ 1920x1080@60Hz, 36bpp■ 1x port DVI-D, supportant une résolution maximum 1920x1200 @ 60Hz
Multi-GPU Support	■ Support 2-Way AMD CrossFire™ Technology*■ Support Windows 7 et Windows 8.
Stockage	■ Chipset Intel Z87/ H87/ B85 Express- 6x ports SATA 6Gb/s (SATA1~6) (Z87-G43/ H87-G43)- 4x ports SATA 6Gb/s (SATA1~4) (B85-G43)- 2x ports SATA 3Gb/s (SATA5~6) (B85-G43)- Support RAID 0, RAID1, RAID 5 et RAID 10 (Pour Z87-G43/ H87-G43)- Support Intel Smart Response Technology* (Z87-G43 et H87-G43)- Support Intel® Rapid Start Technology et Intel® Smart Connect Technology*■ Support Intel Core processeurs dans Windows 7 et Windows 8.
USB	■ Chipset Intel Z87/ H87/ B85 Express- 4x ports USB 3.0 (2 ports sur le panneau arrière, 2 ports disponibles via les connecteurs USB internes)- 10x ports USB 2.0 (6 ports sur le panneau arrière, 4 ports disponibles via les connecteurs USB internes)
Audio	■ Realtek® ALC892 Codec- 7.1-canal audio haute-d'édition
LAN	■ 1x contrôleur Realtek® 8111E Gigabit LAN
Connecteurs sur le panneau arrière	■ 1x port PS/2 combo clavier/ souris ■ 6x ports USB 2.0 ■ 1x port HDMI ■ 1x port VGA ■ 1x port DVI-D ■ 1x port LAN (RJ45) ■ 2x ports USB 3.0 ■ 6x prises audio
Connecteurs internes	■ 1x connecteur d'alimentation principal 24-pin ATX ■ 1x connecteur d'alimentation 8-pin ATX 12V ■ 6x connecteurs SATA 6Gb/s - Pour Z87-G43/ H87-G43. ■ 4x connecteurs SATA 6Gb/s et 2x connecteurs SATA 3Gb/s - Pour B85-G43. ■ 2x connecteurs USB 2.0 (support 4 ports USB 2.0 supplémentaires) ■ 1x connecteur USB 3.0 (support 2 ports USB 3.0 supplémentaires) ■ 2x connecteurs de ventilateur de CPU 4-pin ■ 3x connecteurs de ventilateur de système 4-pin ■ 1x cavalier d'effacement CMOS ■ 1x connecteur audio avant ■ 2x connecteurs de panneau système ■ 1x connecteur de module TPM ■ 1x connecteur de port série ■ 1x connecteur de port parallele ■ 1x connecteur Intrusion Chassis
I/O Contrôleur	■ Chip contrôleur NUVOTON NCT6779
Moniteur de matériel	■ Détction de la température du CPU/ du système ■ Détction de la vitesse du ventilateur du CPU/ du système ■ Le contrôle de la vitesse du ventilateur du CPU/ du système
Fonctions BIOS	■ 64 Mb flash (Z87-G43) ■ 128 Mb flash (H87-G43/ B85-G43) ■ UEFI AMI BIOS ■ ACPI 5.0, PnP 1.0a, SM BIOS 2.7, DMI 2.0 ■ Multi-lingue
Fonctions spéciales	■ DigitALL Power ■ Military Class 4 ■ OC Genie 4 ■ CLICK BIOS 4 ■ All Solid CAPs ■ AMD CrossFire ■ PCI Express Gen 3 ■ Sound Blaster Cinema (en option) ■ Super RAID ■ USB 3.0 ■ SATA 6Gb/s ■ HDMI ■ Command Center ■ Live Update ■ M-Flash
Logiciel	■ Pilotes ■ MSI - Command Center - Super Charger - Super RAID - Live Update 5 - Fast Boot ■ 7-ZIP ■ Intel Turbo Boost Monitor ■ Intel Extreme Tuning Utility ■ Intel Small Business Advantage (en option) ■ Sound Blaster Cinema (en option) ■ Norton Internet Security Solution ■ Trend Micro SafeSync
Dimension	■ Dimensions ATX ■ 12.0 in. x 9.6 in. (30.5 cm x 24.4 cm)

Pour plus d'information sur le CPU, veuillez visitor http://www.msi.com/service/cpu-support/

Pour plus d'information sur les composants compatibles, veuillez visiter http://www.msi.com/service/test-report/

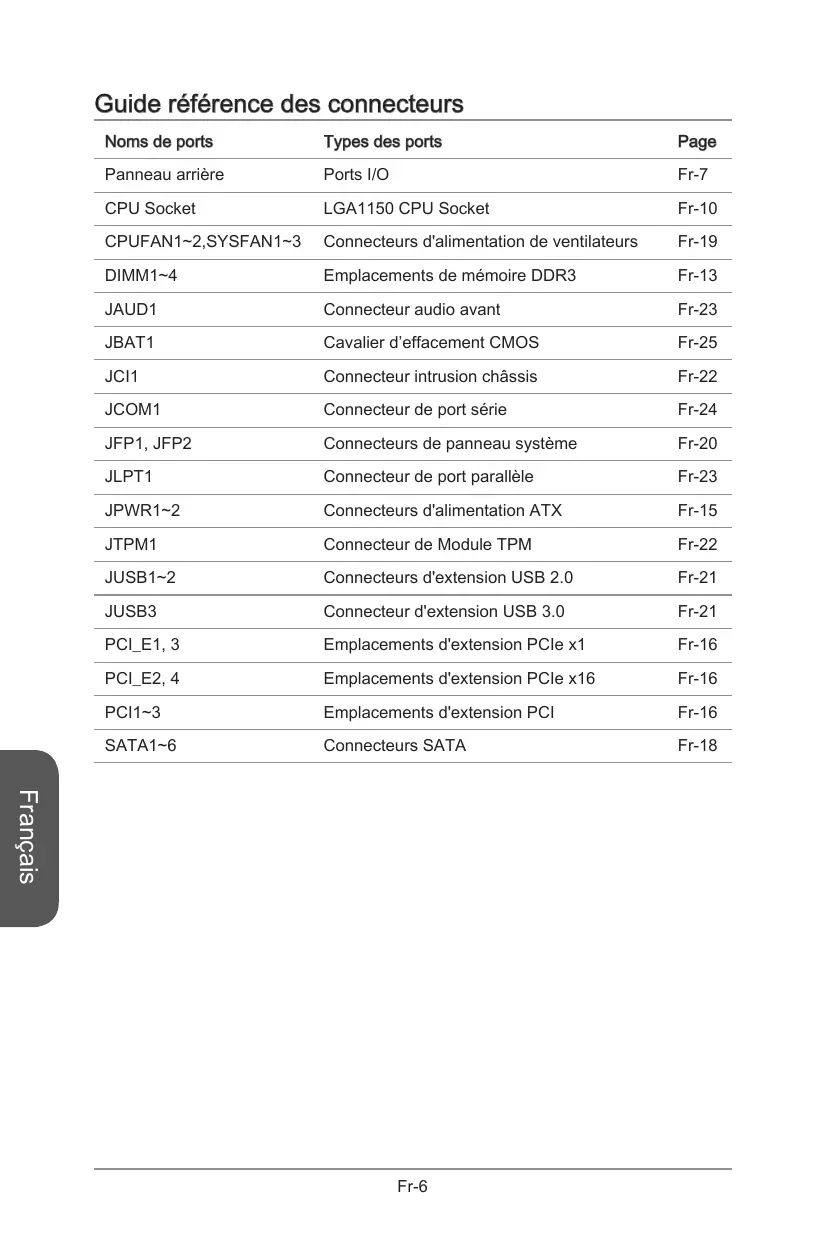

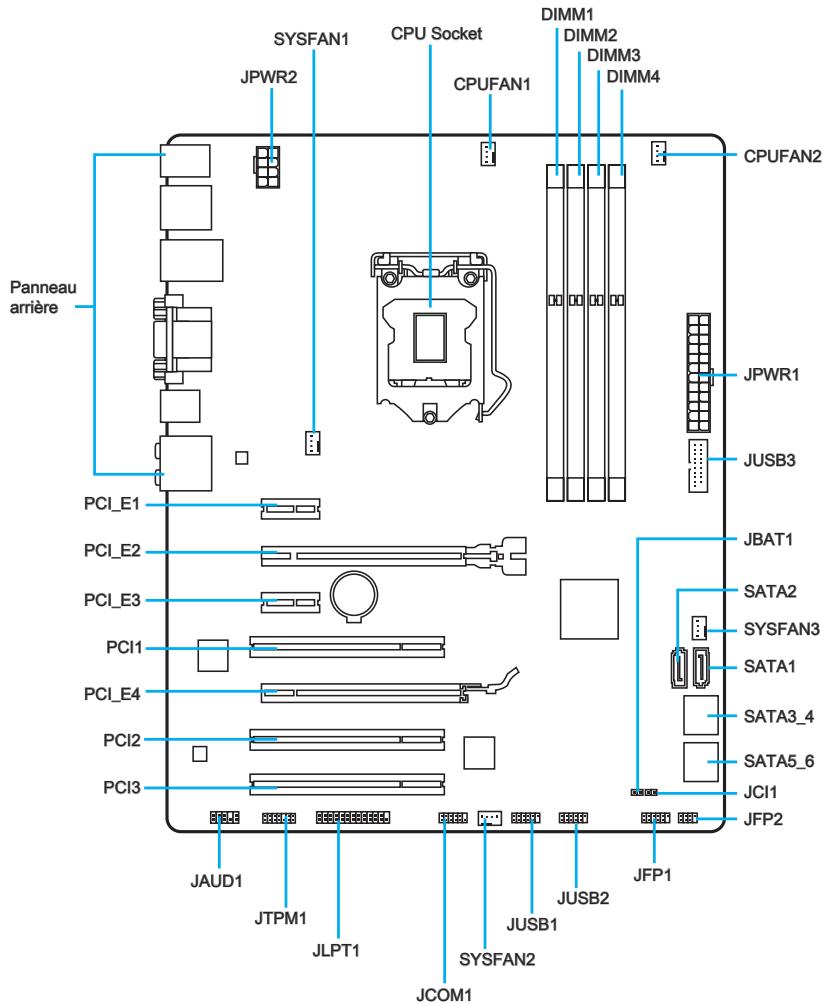

Guide de réference des connecteurs

Noms de ports	Types des ports	Page
Panneau arrêté	Ports I/O	Fr-7
CPU Socket	LGA1150 CPU Socket	Fr-10
CPUFAN1~2,SYSFAN1~3	Connecteurs d'alimentation de ventilateurs	Fr-19
DIMM1~4	Emplacements de mémoire DDR3	Fr-13

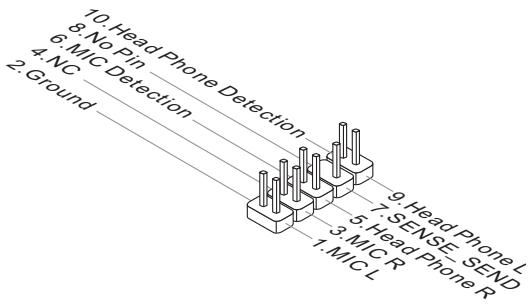

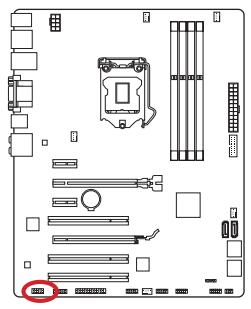

JAUD1	Connecteur audio avant	Fr-23
JBAT1	Cavalier d'effacement CMOS	Fr-25

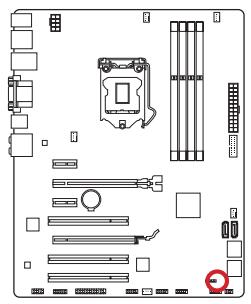

JCI1	Connecteur intrusion chaudiis	Fr-22
JCOM1	Connecteur de port série	Fr-24
JFP1, JFP2	Connecteurs de panneau système	Fr-20

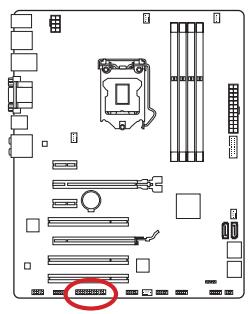

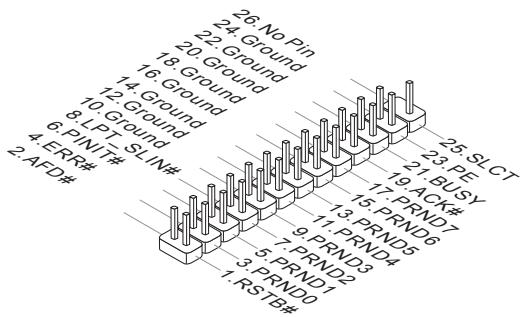

JLPT1	Connecteur de port parallèle	Fr-23
JPWR1~2	Connecteurs d'alimentation ATX	Fr-15

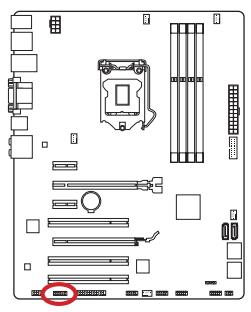

JTPM1	Connecteur de Module TPM	Fr-22
JUSB1~2	Connecteurs d'extension USB 2.0	Fr-21
JUSB3	Connecteur d'extension USB 3.0	Fr-21
PCI_E1, 3	Emplacements d'extension PCIe x1	Fr-16
PCI_E2, 4	Emplacements d'extension PCIe x16	Fr-16
PCI1~3	Emplacements d'extension PCI	Fr-16
SATA1~6	Connecteurs SATA	Fr-18

Port PS/2 combo clavier/souris

Combinaison d'un connecteur souris / clavier DIN PS/2 pour une souris ou un clavier PS/2 ®.

Port VGA

Le connecteur féminin de DB15-pin est fourni pour un moniteur.

Port DVI-D

Le connecteur DVI-D (Digital Visual Interface-Digital) peut être relié à un moniteur via un adaptateur. Pour connecter un moniteur, veuillez vous référer au manuel pour plus d'information.

Port HDMI

HIGH-DEFINITION MULTIMEDIA INTERFACE

Le High-Definition Multimedia Interface est une interface audio/vidéo tout-numérique, qui est capable de transmettre des flux décompressés. HDMI supporte toutes les formes de TV, y compris le standard, l'amélioré, ou les videos hauteurs définitions, plus l'audio numérique multicanal sur un simple câble.

Important

Cette plate-forme supporte la fonction double-écran et triple-écran par les ports de sortie graphique intégrés.

	VGA+DVI-D	DVI-D+HDMI	HDMI+VGA	HDMI+VGA+DVI-D
Mode étendu(Etendre le PC sur undeuxième ou troisisièmemonitér)	○	○	○	○
Mode clone(Les moniteurs ont le même écran)	○	○	○	○

Port USB 2.0

Le port USB 2.0 sert à brancher des périphériques USB 2.0 tels que le clavier, la souris, ou d'autres périphériques compatibles USB 2.0.

>Port USB 3.0

Le port USB 3.0 est rétro-compatible avec les périphériques USB 2.0. Il supporte un taux de transfert jusqu'à 5 Gbit/s (Super-Vitesse).

Important

Si vous voulez installer un périphérique USB 3.0, vous nevez vous connecter à un port USB 3.0. Si un cable USB est utilisé, il doit être compatible USB 3.0. Si vous voulez installer un périphérique USB 3.0, vous devez vous connecter à un port USB 3.0. Si un câble USB est utilisé, il doit être compatible USB 3.0.

- Port LAN

La prise standard RJ-45 LAN sert à la connexion au réseau local (Local Area Network (LAN)).

LINK/ACT LED SPEED LED	LED	Etat de LED	Description
	Link/ Activity LED (LED de lien/ activité)	Eteint	Non relié
		Jaune	Relié
		Clignote	Activité de donnée
	Speed LED (LED de vitesse)	Eteint	Débit de 10 Mbps
		Vert	Débit de 100 Mbps
		Orange	Débit de 1 Gbps

Ports audio

Ces connecteurs audio sont utilisés pour les périphériques audio. Vous pouvez différencier leur utilisation grâce à la couleur des prises audio.

Bleu-Ligne In: sort à connecter les périphériques externes de sortie audio. Vert-Ligne Out: est utilisé pour un haut-parleur ou un casque. Rose-Mic: est utilisé pour un microphone. Noir-RS-Out : Sortie audio haut-parleurs surround arrières en mode 4/ 5.1/7.1. Orange-CS-Out: Sortie audio centre / caisson de basse en mode 5.1/ 7.1. Gris-SS-Out: Sortie audio haut-parleurs surround de côté en mode 7.1.

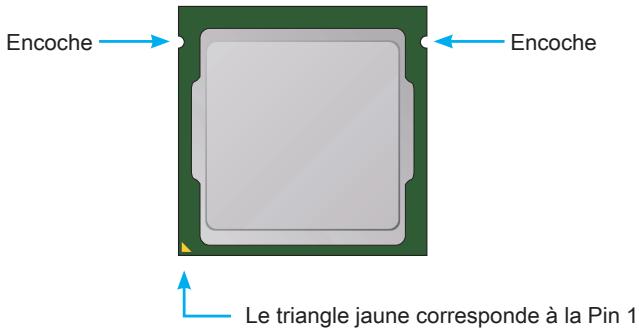

Introduction du CPU LGA 1150

À la surface du CPU LGA 1150, vous noterez deux encoches et un triangle jaune servant à aligner le CPU dans la bonne position sur la carte mère. Le triangle jaune correspond à la Pin 1.

Surchauffe

La surchauffe endommage sérieusement le processeur et le système. Assurez-vous toujours que le système de refroidissement fonctionne correctement pour protéger le processeur de la surchauffe. Assurez-vous d'appliquer une couche de pâté thermique (ou adhésif thermique) entre le processeur et le système de refroidissement afin d'améliorer la dissipation de la chaleur.

Remplacement du processeur

Lorsque vous remplacez le processeur, commencez toujours par couper l'alimentation électrique du système et débranchez le cordon d'alimentation de la prise pour garantir la sécurité du processeur.

Cette carte mère supporte l'overclocking. Néanmoins, veuillez vous assurer que vos composants soient capables de tolérer l'overclocking. Toutefois, l'utilisation au-delà des specifications constructeur n'est pas recommandée. Nous ne garantissons pas les dommages et risques causés par les utilisations non prévues dans les spécifications du produit.

Installation du CPU et son ventilateur

Quand vous installez un CPU, assurez-vous toujours que le CPU soit équipé d'un ventilateur, qui est nécessaire pour éviter la surchauffe et maintenir la stabilité. Suivez les instructions suivantes pour installer le CPU et son ventilateur correctement. Une installation incorrecte peut endomager votre CPU et la carte mère.

Démonstration de vidéo

Voir le vidéo d'installation du CPU et de son ventilateur sur le site ci-dessous.

http://youtu.be/bf5La099url

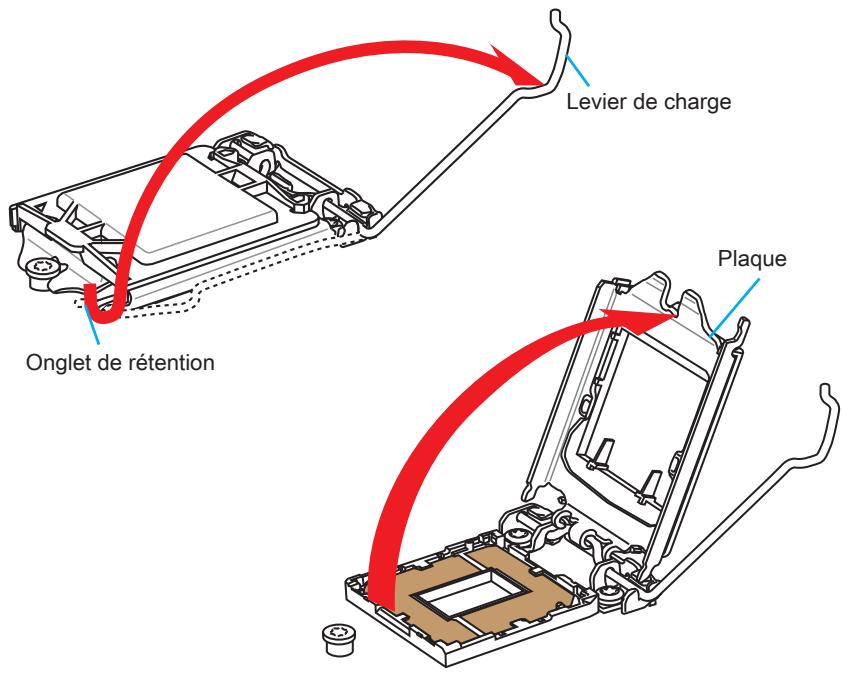

1. Poussez le levier de charge vers le bas pour le détacher et levez jusqu'à la position complètement ouverte.

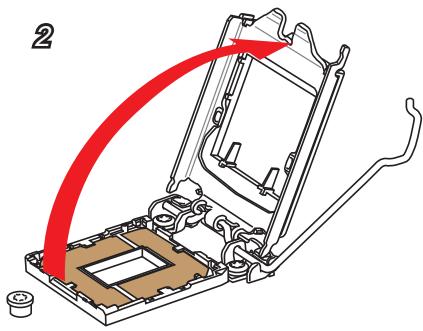

2. La plaque se lève automatiquement lorsque le levier est levé à la position complètement ouverte.

Important

Ne pas toucher les contacts du socket ou l'envers du CPU.

1. Alignez les encoches et les clés d'alignement du socket. Abaissez le CPU en ligne droite, évitez de faire basculer ou glisser le CPU dans l'emplacement. Vérifiez qu'il est bien installé dans la bonne direction.
2. Fermez et glissez la plaque de charge sous le bouton de détention. Fermez et engagez le levier de charge.

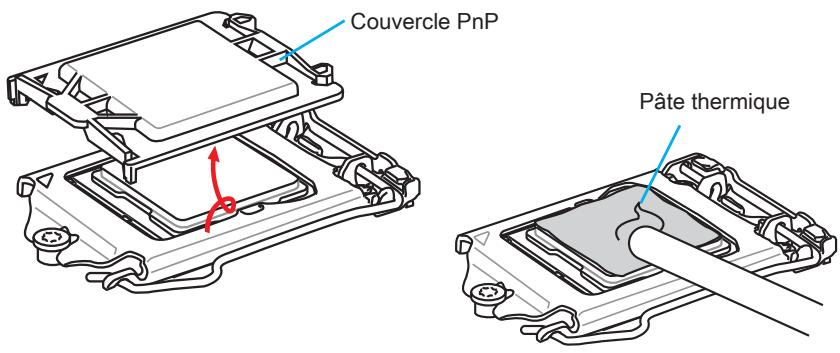

1. Quand vous poussez le levier, le couvercle PnP surgit automatiquement de l'emplacement du CPU. Ne pas jeter le couvercle PnP. Toujours replacez le couvercle PnP si le CPU est enlevée de son emplacement.
2. Appliquez une couche de pâte thermique (ou d'adhésif thermique) sur le dessus du CPU. Cela aide la dissipation de chaleur et prévient la surchauffe du CPU.

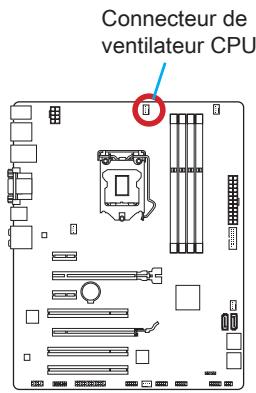

1. Localisez le connecteur du ventilateur CPU sur la carte mère.
2. Placez le ventilateur sur la carte mère avec son cable face au connecteur du ventilateur. Les éléments de fixation doivent correspondre aux trous sur la carte.

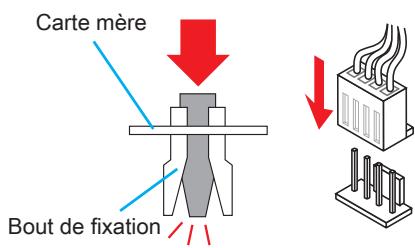

1. Appuyez sur le ventilateur jusqu'à ce que les quatre éléments de fixation se coincent dans les trous de la carte mère. Appuyez sur les quatre éléments de fixation pour fixer le ventilateur. Lorsque tous les quatre sont bien en position, vous nezvez entendre un clic.
2. Inspectez la carte mère pour vous assurer que les bouts des éléments de fixation sont bien verrouillés en position.
3. Finalement, reliez le câble du ventilateur de CPU au connecteur sur la carte mère.

Important

• Vérifiez que le ventilateur de CPU est bien attaché sur le CPU avant de démarrer votre système.
• Quand le CPU n'est pas installé, protégez toujours les broches de l'emplacement du CPU avec le couvercle recouvrant l'emplacement.
• Si vous avez acheté un CPU avec son ventilateur séparé, veuillez vous référer à la documentation dans le paquet du ventilateur pour plus d'informations d'installation.

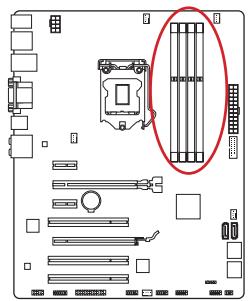

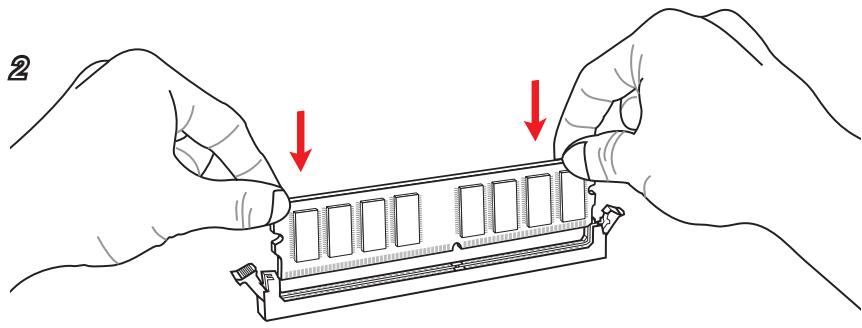

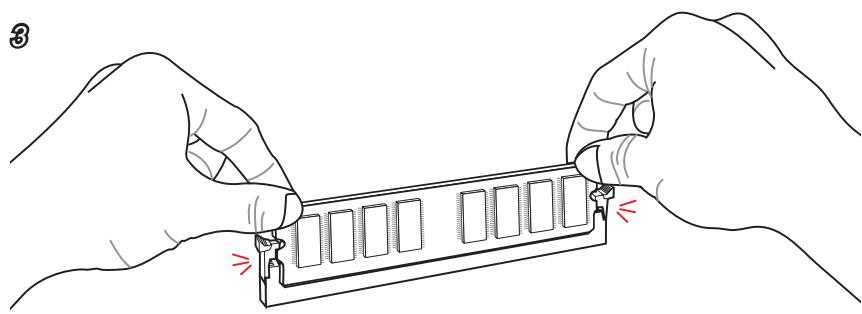

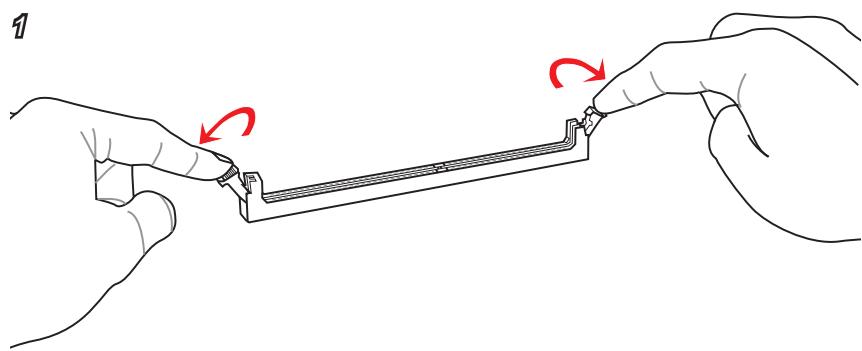

Ces emplacements DIMM sont destinés à installer les modules de mémoire. Pour plus d'informations sur les composants compatibles, veuillez visiter http://www.msi.com/service/test-report/

Démonstration de vidéo

Voir la vidéo sur l'installation des mémoires sur le site ci-dessous. http://youtu.be/76yLtJaKICQ

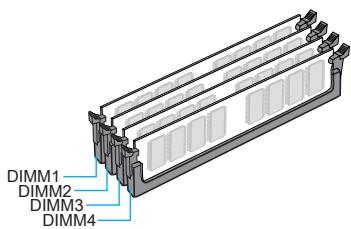

Règle de population en mode double canal

En mode de double canal, les modules de mémoire peuvent transmettre et recevoir simultanément deux lignes de données. L'activation du mode double canal peut améliorer les performances du système. Veuillez vous reporter aux illustrations suivantes pour connaître les règles de population en mode double canal.

Important

• Les modules de mémoire DDR3 ne sont pas interchangeables avec les modules DDR2. Vous devez toujours installer les modules de mémoire DDR3 dans les emplacements DDR3 DIMM.
• Pour garantir la stabilité du système, assurez-vous d'installer les modules de mémoire du même type et de la même densité en mode double canal.
• A cause des ressources utilisées par le chipset, le système ne détectera que jusqu'à 31+GB (non 32GB plein) lorsque tous les emplacements DIMM sont installés avec des modules de mémoire de 8GB.

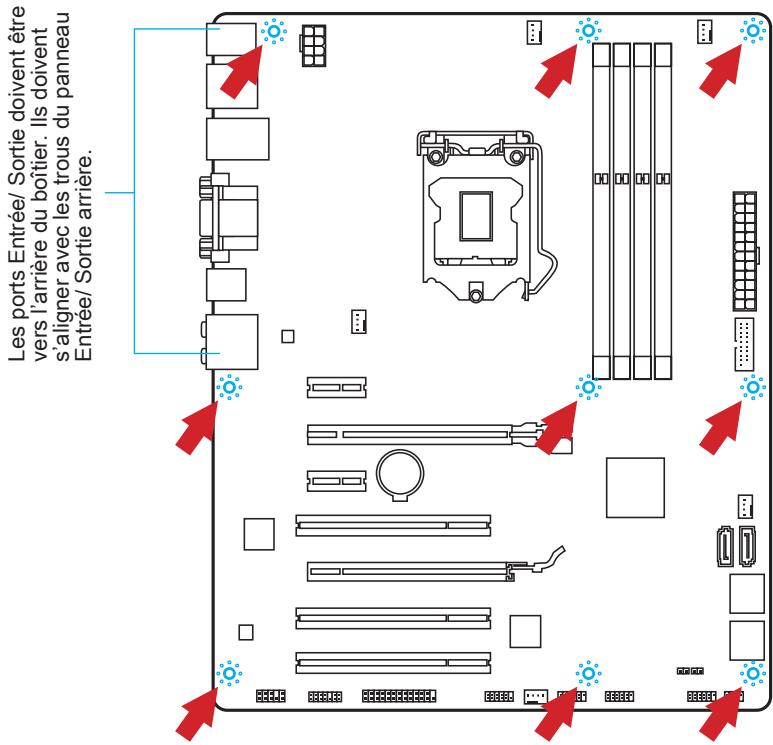

Trous taraudés de montage

Avant d'installer la carte mère, il faut d'abord installer les socles de montage nécessaires sur le plateau de montage du boîtier de l'ordinateur. Si le boîtier de l'ordinateur est accompagné par un panneau Entrée/Sortie arrière, veuillez le replacer et utiliser celui qui est fourni dans la boîte de la carte. Le panneau Entrée/Sortie arrière doit se fixer facilement dans le boîtier sans recourir à des vis. Alignez les socles de montage du plateau avec les trous taraudés de la carte mère et sécurisez la carte mère avec les vis fournies avec le boîtier de l'ordinateur. L'emplacement des trous taraudés de la carte est montré ci-dessous. Pour plus d'information, veuillez vous référer au manuel de votre boîtier ordinateur.

Important

• Installez la carte mère sur une surface plate et propre.
• Pour prévenir tous dommages à la carte mère, veillez à n'avoir aucun contact entre la carte mère et le boîtier de l'ordinateur hormis les socles de montage.
• Veuillez vous assurer qu'il n'y a pas de composant en métal mis sur la carte ou dans le boîtier de l'ordinateur qui entraînerait un court circuit à la carte mère.

Démonstration de vidéo

Voir le vidéo sur l'installation des connecteurs d'alimentation sur le site ci-dessous.

http://youtu.be/gkDYyR_83l4

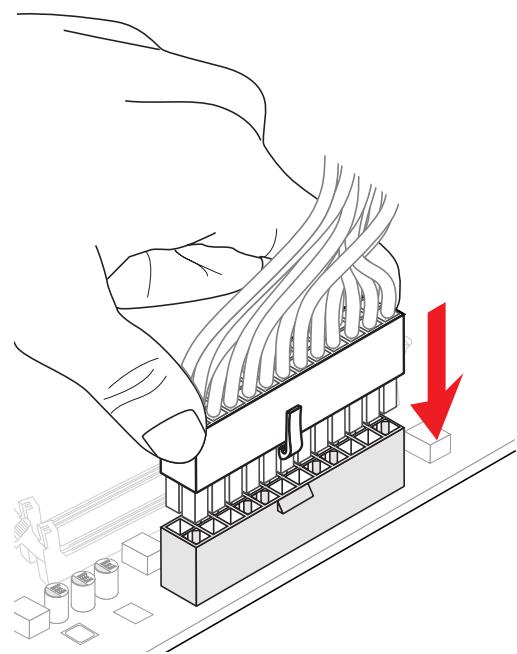

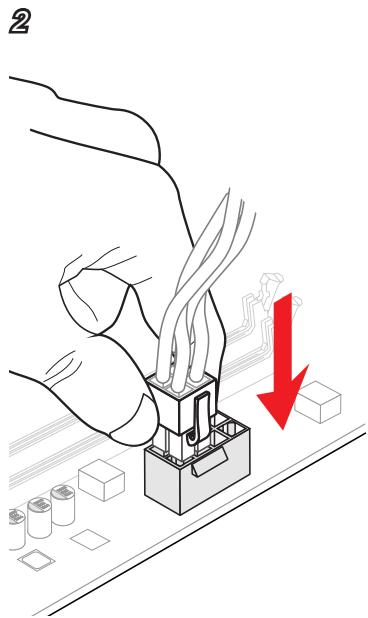

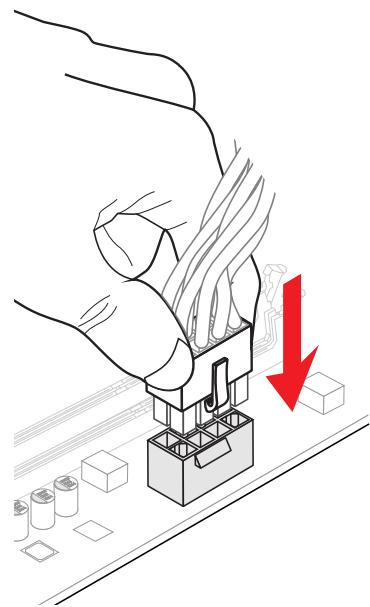

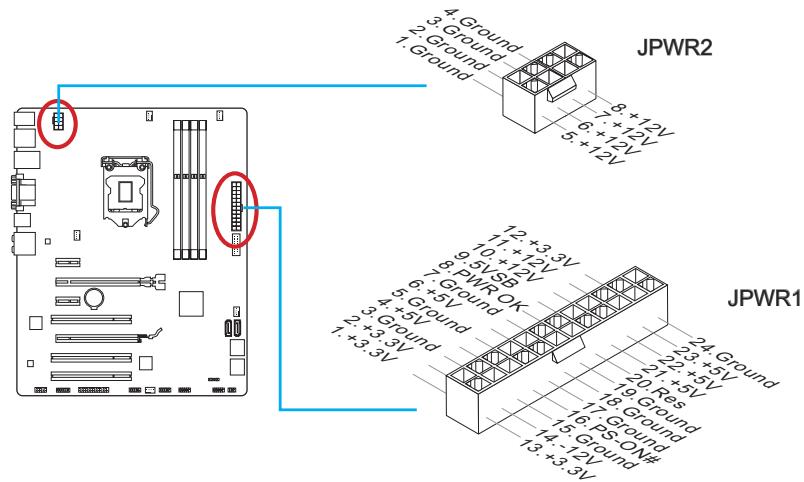

Jpwr1~2: connecteur d'alimentation ATX

Ce connecteur vous permet de relier une alimentation ATX. Pour cela, alignez le câble d'alimentation avec le connecteur et appuyez fermement le câble dans le connecteur. Si ceci est bien fait, la pince sur le câble d'alimentation doit être accrochée sur le connecteur d'alimentation de la carte mère.

Important

Veuillez vous assurer que tous les connecteurs sont connectés aux bonnes alimentations ATX afin de garantir une opération stable de la carte mère.

Emplacements d'extension

Cette carte mère contient de nombreux ports pour les cartes d'extension, tels que les cartes graphiques ou les cartes audio.

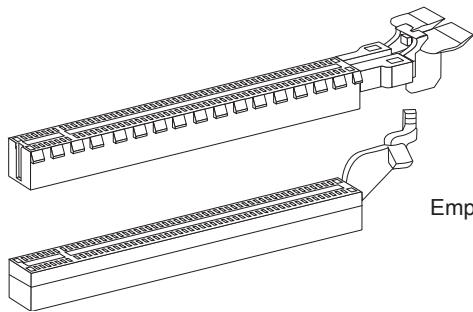

Pci_e1~e4 : emplacement d'extension pcie

L'emplacement PCIe supporte l'interface de carte d'extension PCIe.

Emplacement PCIe 3.0 x16

Emplacement PCIe 2.0 x16

Emplacement PCIe 2.0 x1

Pci1~3 : emplacement d'extension PCI

L'emplacement PCI supporte la carte LAN, la carte SCSI, la carte USB et d'autres cartes ajoutées qui sont compatibles avec les spécifications de PCI.

Important

Lorsque vous ajoutez ou retirez une carte d'extension, assurez-vous que le PC n'est pas relié au secteur. Lisez la documentation pour faire les configurations nécessaires du matériel ou du logiciel de la carte d'extension, tels que cavaliers, interrupteurs ou la configuration du BIOS.

La carte mère peut utiliser la partie graphique intégrée au processeur, mais peut également utiliser une carte vidéo distincte installée sur un port d'extension de la carte mère. Une ou plusieurs cartes vidéo ajoutées peuvent améliorer fortement la performance graphique du système. Pour une compatibilité parfaite, nous vous recommandons d'utiliser des cartes graphiques MSI.

Démonstration de vidéo

Voir la vidéo sur l'installation d'une carte graphique dans l'emplacement PCIe x16 avec verrou papillon sur le site ci-dessous. http://youtu.be/mG0GZpr9w_A

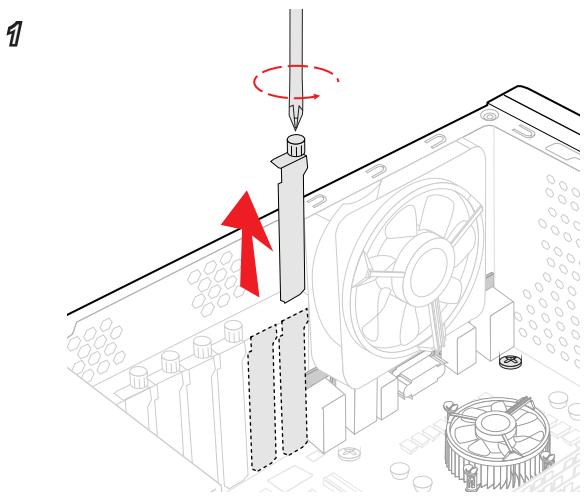

Installation de simple carte vidéo

1. Déterminez que chaque sorte d'emplacement(s) d'extension la carte video utilisera. Localisez l'emplacement(s) d'extension sur la carte mère. Otez les caches de protection correspondants à cet emplacement du boîtier de l'ordinateur.

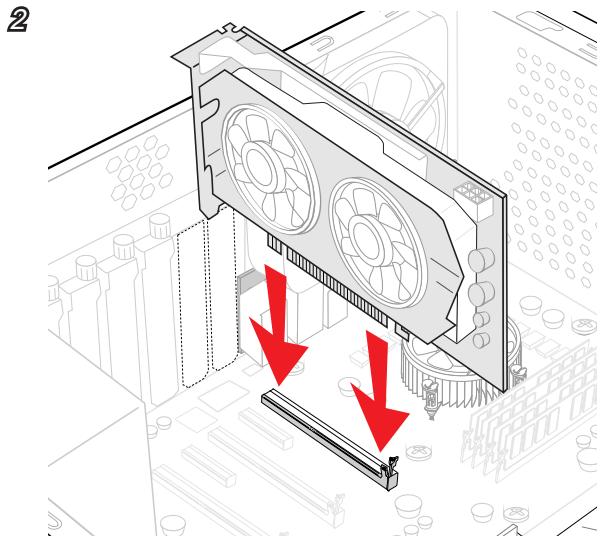

2. Alignez la carte vidéo sur le haut de l'emplacement d'extension, les sorties vidéo de la carte graphique orientées vers l'extérieur du boîtier de l'ordinateur. En cas d'une seule carte vidéo, il est recommandé d'utiliser l'emplacement PCI_E2.
3. Poussez la carte vidéo dans l'emplacement d'extension. Selon l'emplacement(s) d'extension utilisé, il doit y avoir des pinces sur l'emplacement(s) d'extension qui se verrouillent en place.
4. S'il est nécessaire, vissez l'équerre de la carte graphique au boîtier de l'ordinateur. Certaines cartes vidéo exigent un câble venant directement de l'alimentation.
5. Veuillez consulter le manuel de votre carte graphique pour plus d'instructions concernant l'installation des pilotes ou d'autres réglages spécifiques.

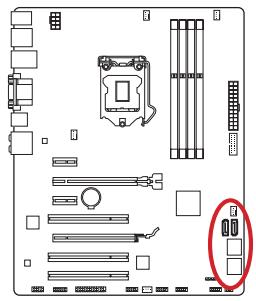

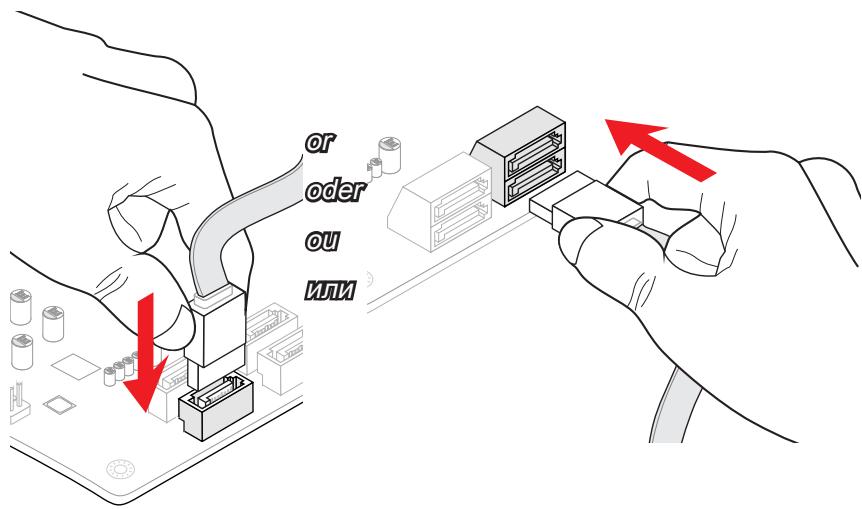

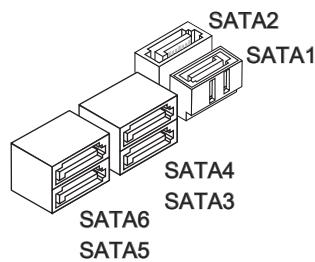

Sata1~6: connecteurs SATA

Ce connecteur est un port d'interface SATA haut débit. Chaque connecteur peut être relié à un appareil SATA. Les appareils SATA sont des disques durs (HDD), disques état solide (SSD), et lecteurs optiques (CD/DVD/Blu-Ray).

Démonstration de vidéo

Voir la vidéo sur l'installation d'un SATA HDD.

http://youtu.be/RZsMpqxythc

SATA1~6 (6Gb/s) par Intel® Z87/H87

SATA1~4 (6Gb/s), SATA5~6 (3Gb/s) par Intel® B85

Important

• De nombreux périphériques Sérique ATA ont besoin d'un câble d'alimentation. Ce type de périphériques comprend les disques durs (HDD), les disques solides (SSD), et les périphériques optiques (CD / DVD / Blu-Ray). Veuillez vous référer au manuel des périphériques pour plus d'informations.
• Dans la plupart des boîtiers d'ordinateur, il est nécessaire de fixer les périphériques SATA, tels que HDD, SSD, et lecteur optique au boîtier. Référez-vous au manuel de votre boîtier ou de votre périphérique SATA pour plus d'instructions d'installation.
• Veuillez ne pas plier le câble de Série ATA à. Autrement, il entraînerait une perte de données pendant la transmission.
• Les câbles SATA en ont des prises identiques sur chaque côté. Néanmoins, il est recommandé de connecter la prise plate sur la carte mère pour un gain d'espace.

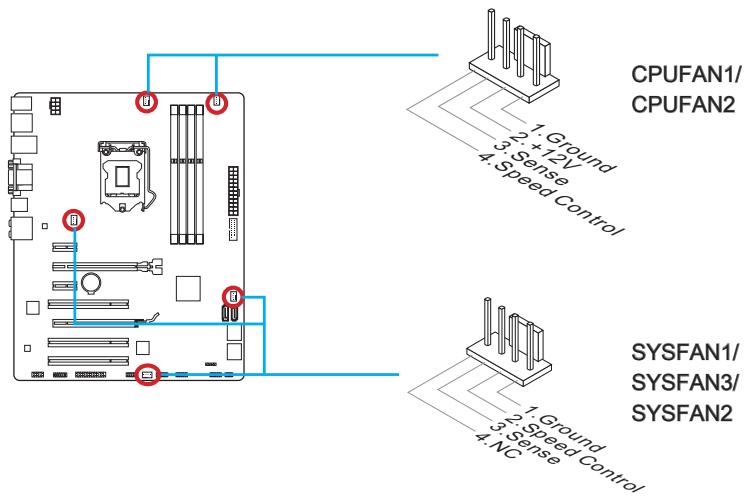

Cpufan1~2, sysfan1~3: connecteur d'alimentation du ventilateur

Les connecteurs d'alimentation du ventilateur supportent les ventilateurs de type +12V. Si la carte mère est équipée d'un moniteur du matériel système intégré, vous devrez utiliser un ventilateur spécial pourvu d'un capteur de vitesse afin de contrôler le ventilateur de l'unité centrale. N'oubliez pas de connecter tous les ventilateurs. Certains ventilateurs de système se connectent directement à l'alimentation au lieu de se connecter à la carte mère. Un ventilateur de système peut être relié à n'importe quel connecteur de ventilateur système.

Important

• Veuillez vous référer au site officiel de votre processeur ou consulter votre vendeur pour couver ventilateurs de refroidissement CPU recommends.
• Ces connecteurs supportent le contrôle Smart fan avec le mode linear. Vous pouvez installer l'utilitaire Command Center qui contrôle automatiquement la vitesse du ventilateur en fonction de la température actuelle.
• S'il n'y a pas assez de ports sur la carte mère pour connecter tous les ventilateurs du système, des adaptateurs sont disponibles pour connecter directement un ventilateur à l'alimentation du boîtier.
• Avant le premier démarrage, assurez-vous qu'aucun cable n'endommage les lames de ventilateurs.

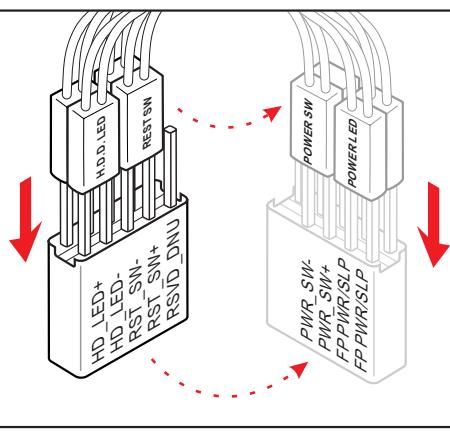

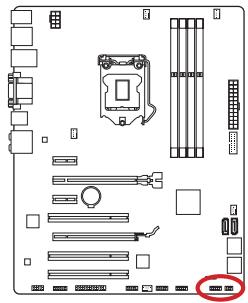

JFP1, JFP2: connecteur panneau système

Ces connecteurs se connectent aux interrupteurs et LEDs du panneau avant. Le JFP1 est conforme au guide de conception de la connectivité Entrée/sorting du panneau avant Intel®. Lors de l'installation des connecteurs du panneau avant, veuillez utiliser le M-Connector en option afin de vous simplifier l'installation. Connectez tous les fils du boîtier à M-Connector et puis connectez le M-Connector à la carte mère.

Démonstration de vidéo

Voir le vidéo pour l'installation des connecteurs du panneau avant.

http://youtu.be/DPELldVNZUI

Important

• Sur les branchements du boîtier, les broches marquées par de petits triangles sont des fils positifs. Veuillez utiliser les diagrammes ci-dessus et l'explication relative au M-Connector en option pour déterminer la bonne orientation et la position des connecteurs.
• La majorité des connecteurs sur le panneau avant du boîtier d'ordinateur sont connectés au JFP1 à l'origine.

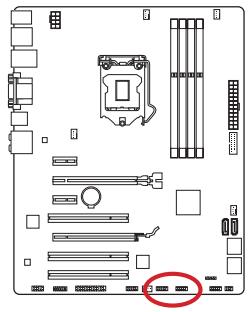

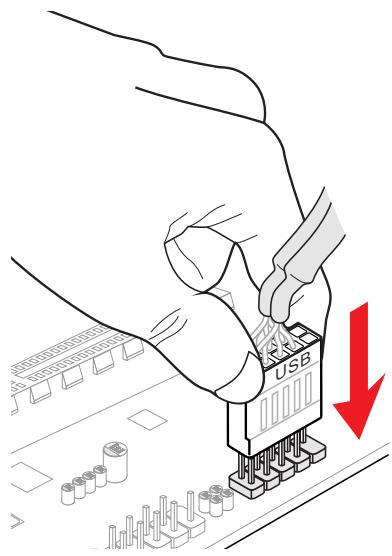

JUSB1~2: connecteurs d'extension USB 2.0

Ce connecteur est destiné à connecter les périphériques USB haute vitesse tels que les disques durs USB, les appareils photo numériques, les lecteurs MP3, les imprimantes, les modems et les appareils similaires.

Important

Notez que les pins VCC et GND doivent être branchées correctement afin d'éviter tout dommage possible.

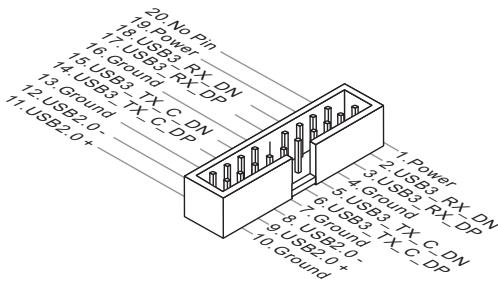

JUSB3: connecteurs d'extension USB 3.0

Le port USB 3.0 est rétro-compatible avec les périphériques USB 2.0. Il supporte un taux de transfert jusqu'à 5 Gbit/s (Super-Vitesse).

Important

• Notez que les pins de VCC et GND doivent être branchés correctement afin d'éviter tout dommage possible.
• Si vous voulez utiliser un périphérique USB 3.0, il faut utiliser un cable USB 3.0.

JTPM1: connecteur de module TPM

Ce connecteur est relié à un module TPM (Trusted Platform Module) en option. Veuillez vous référer au manuel du module TPM pour plus d'informations détaillées.

JCI1: connecteur intrusion chassis

Ce connecteur est relié à un cable d'interrupteur intrusion chassis. Si le chassis est ouvert, l'interrupteur en informera le système, qui enregistrera ce statut et affichera un écran d'alerte. Pour effacer ce message d'alerte, vous devez entrer dans le BIOS et désactiver l'alerte.

JAUD1: connecteur audio panneau avant

Ce connecteur vous permet de connecter un audio sur le panneau avant. Il est conforme au guide de conception de la connectivité Entrée/sorting du panneau avant Intel®.

JLPT1: connecteur de port parallèle

Ce connecteur sert à connecter un support de port parallèle optionnel. Le port parallèle est un port d'imprimante standard qui supporte les modes Enhanced Parallel Port (EPP) et Extended Capabilities Parallel Port (ECP).

JCOM1: connecteur de port serial

Le port serial est un port de communications de haute vitesse de 16550A, qui envoie/reçoit 16 bytes FIFOs. Vous pouvez attacher un périphérique série.

JBAT1: cavalier d'effacement CMOS

Il y a un CMOS RAM intégré, qui est alimenté par une batterie externe située sur la carte mère, destiné à conserver les données de configuration du système. Avec le CMOS RAM, le système peut lancer automatiquement le système d'exploitation chaque fois qu'il est allumé. Si vous souhaitez effacer la configuration du système, réglez le cavalier pour effacer CMOS RAM.

Important

Vous pouvez effacer le CMOS RAM en connectant ce cavalier quand le système est éteint. Ensuite, ouvrez le cavalier. Evitez d'effacer le CMOS pendant que le système est allumé; cela endommagerait la carte mère.

Après l'installation du système d'exploitation, il faut installer des pilotes pour maximiser les performances de l'ordinateur. La carte mère MSI est dotée d'un disque de pilotes. Ces pilotes permettent à l'ordinateur d'employer la carte mère plus efficacement et de bien développer les fonctions fournies.

Vous voulez protéger votre ordinateur des virus par l'installation des programmes de sécurité empaquetés. Le paquet comprend aussi une variété d'utilitaires puissants et créatifs.

Total installer est simple à utiliser et fait du bon travail en trouvant les pilotes nécessaires. Veuillez suivre les étapes suivantes pour installer les pilotes et les utilisaires pour votre ordinateur neuf.

1. Insérez le disque de pilote MSI dans le lecteur optique. L'écran de réglages apparait automatiquement si l'autorun est activé dans le système d'exploitation.
2. Cliquez sur Total Installer. Une boîte de dialogue surgit et affiche tous les pilotes nécessaires.

1. Choisissez les cases à cocher sur le dialogue.
2. Cliquez sur le bouton Install.
3. L'installation des logiciels sera en cours. Une fois terminé, il vous rappellera de redémarrer.
4. Cliquez sur le bouton OK pour terminer.
5. Redemarrez votre ordinateur.

Vous pouvez installer les utilitaires de la même façon.

CLICK BIOS est développé par MSI qui fournit une interface graphique utilisée pour régler les paramètres du BIOS à l'aide de la souris et du clavier.

Avec CLICK BIOS, vous pouvez modifier les réglages BIOS, surveiller la température du CPU, définir la priorité de périphérique de démarrage et voir les informations du système tel que le nom du CPU, la capacité DRAM, la version du système d'exploitation et du BIOS. Vous pouvez importer et exporter les données de paramétrages pour les sauvegarder et les partager avec vos amis. Avec une connexion Internet, vous pouvez surfer sur Internet, lire les mails et utiliser Live Update pour la mise à jour de votre système.

Entrer dans le réglage BIOS

Allumez l'ordinateur et le système lancera le processus POST (Test automatique d'allumage). Lorsque le message ci-dessous apparaît à l'écran, appuyez sur la touche pour entrer dans le Réglage:

(Appuyez sur la touche DEL pour entrer dans le BIOS, F11 dans démarrage)

Si le message disparaît avant que vous ne répondiez et que vous souhaitez encore entrer dans le BIOS, redémarrrez le système en éteignant puis en rallumant en appuyant sur le bouton RESET (Réinitialiser). Vous pouvez également redémarrer le système en appuyant simultanément sur les touches,, et.

MSI fournit deux façons supplémentaires pour entrer dans la configuration BIOS. Vous pouvez cliquer sur l'onglet "GO2BIOS" à l'écran d'utilitaire "MSI Fast Boot" ou appuyez sur le bouton "GO2BIOS" physique (en option) sur la carte mère pour permettre au système d'aller dans la configuration BIOS directement au prochain démarrage.

Cliquez sur l'onglet "GO2BIOS" depuis l'écran d'utilitaire "MSI Fast Boot".

Important

• Veuillez vous assurer d'avoir installé l'utilitaire "MSI Fast Boot" avant d'utiliser le service pour accéder à la configuration du BIOS.
• Les menus du BIOS décrits ici sont mis à jour régulièrement. La description ci-dessous peut donc être légèrement différente et ne doit être considérée que comme une ↔

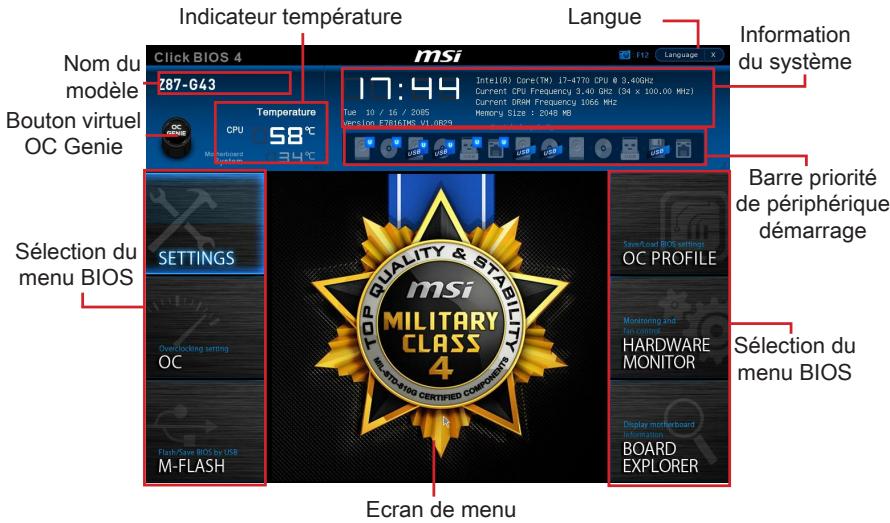

Vue d'ensemble

Entrer BIOS, l'écran suivant apparait.

Indicateur température

Cette partie affiche la température du processeur et de la carte mère.

▶ Langue

Ce menu vous permet de choisir la langue du réglage BIOS.

Information du système

Cette partie affiche l'heure, la date, le nom du CPU, la fréquence CPU, la fréquence DRAM, la capacité DRAM et la version BIOS.

Sélection du menu BIOS

Les options suivantes sont disponibles :

• SETTINGS - Utilisez ce menu pour spécifier vos réglages du chipset et des périphériques de démarrage.
• OC - Ce menu permet l'ajustement des fréquences et des tensions. L'augmentation de la fréquence permettra des performances, néanmoins une haute fréquence produit plus de chaleur et pourrait entraîner une instability, nous déconseillons aux utilisateurs non initiers d'overlocker.
• M-FLASH - Ce menu fournit la méthode pour mettre à jour le BIOS avec un disque flash USB. OC PROFILE - Ce menu sert à régler divers profils d'overclocking.
• HARDWARE MONITOR - Ce menu permet de régler la vitesse des ventilateurs et de surveiller les tensions du système. BOARD EXPLORER - Il fournit les informations relatives aux périphériques installés sur la carte mère.

Barre priorité de périphérique démarrage

Bougez les icônes des périphériques pour changer la priorité au démarrage.

Haute priorité Basse priorité

Ecran de menu

Cette zone fournit les réglages BIOS et les informations qui permettent de changer les paramètres.

Bouton OC Genie virtuel

Activer ou désactiver la fonction OC Genie en cliquant sur ce bouton. Lorsqu'il est activé, le bouton s'allume. Activer la fonction OC Genie peut automatiquement overlocker avec le profil d'overclocking optimisé MSI.

Important

• Il est conseillé de ne faire aucune modification au menu OC ni de charger les valeurs par défaut après l'activation de la fonction OC Genie.
• Il est interdit de mettre à jour le BIOS ou d'effacer les CMOS au mode OC Genie, ceci peut entraîner un échec de la fonction OC Genie ou d'autres effets. Nom du modèle

Affiche le nom du modèle de cette carte mère.

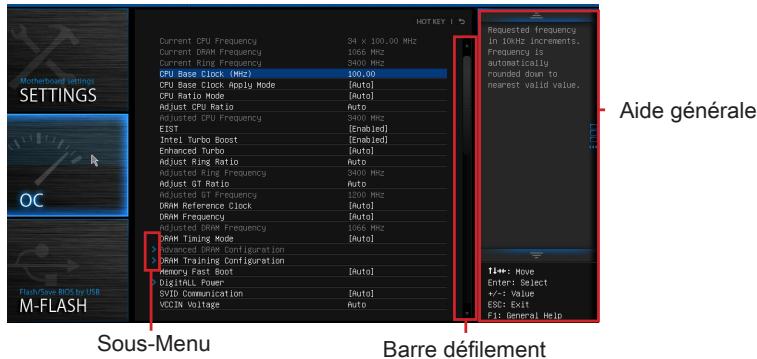

Sous-menu

Si vous avez un symbole de flèche à gauche de certains champs, cela signifie qu'un sous-menu servant à modifier d'autres options est disponible. Vous pouvez utiliser les flèches ou la souris pour illuminer le champ puis appuyer sur ou double cliquer sur la souris pour entrer dans le sous-menu.

Barre de défilement

Faites glisser la barre de défilement ou utilisez les flèches pour afficher d'autres menus disponibles dans la zone "Ecran menu".

Aide générale

L'Aide générale affiche une brève description pour vous aider à saisir les menus sélectionnés.

Opération

Vous pouvez contrôler le réglage BIOS avec la souris et le clavier. La liste ci-dessous décrit les opérations des touches raccourcis et de la souris.

Touches	Souris	Description
<↑↓→←>	Choisisr un champ	Choisisr un article
<Enter>	Clique/ Double-clique le bouton gauche	Choisisr une icône/ un domaine
<Esc>	Clique le bouton droite	Retourer au menu Exit ou revenir à la page précédente d'un sous-menue
<++>		Augmenter la valeur numérique ou faire un changement
<->		Diminuer la valeur numérique ou faire un changement
<F1>		Aide générale
<F4>		CPU Spécifications
<F5>		Entrer dans Memory-Z
<F6>		Charger les réglages optimaux par défaut
<F8>		Charger les profils OC de USB
<F9>		Conserver les profils OC à USB
<F10>		Conserver les changement et réinitialiser
<F12>		Conserver une capture d'écran sur un lecteur USB FAT/FAT32

OC menu

Ce menu est destiné aux utilisateurs avancés souhaitant overclocker la carte mère.

Important

L'Overclocking manuel du PC n'est recommandé que pour les utilisateurs avancés. - L'Overclocking n'est pas garanti, et une mauvaise manipulation peut invalider votre garantie et endommager sévèrement le système. - Si vous n'êtes pas familier avec l'overclocking, nous recommandons d'utiliser OC Genie pour un overclocking simplifié et plus stable.

Ces menus affichent la fréquence actuelle du CPU et de la mémoire installées. En lecture seule.

Définit le base clock CPU. Vous pouvez overlocker le CPU en ajustant sa valeur. Veuillez noter que le comportement d'overclocking n'est pas garanti. Ce menu apparait quand le processeur installé prend cette fonction en charge.

Montre le base clock CPU actuel. En lecture seule. Ce menu peut être modifié uniquement si le processeur prend cette fonction en charge.

Définit le palier de base clock CPU actuel. Vous pouvez overlocker le base clock CPU en ajustant cette valeur. Veuillez noter que le comportement et la stabilité de l'overclocking ne sont pas garantis. Ce menu peut être modifié uniquement si le processeur prend cette fonction en charge. Mis en "Auto", le BIOS procède à une configuration automatique. [Options : Auto, 1.00, 1.25, 1.67]

CPU Base Clock Apply Mode [Auto]

Définit le mode d'application pour le base clock CPU ajusté.

[Auto] Ce réglage sera configuré automatiquement par le BIOS.

[Next Boot] Le CPU adoptera le base clock paramétré après le redémarrage.

[Immediate] Le CPU adoptera immédiatement le base clock paramétré.

CPU PCIE PLL [Auto] (Z87-G43)

Choisit un mode PLL (Phase Lock Loop) CPU PCIe. Ce menu apparaît si le CPU installé prend ce réglage en charge.

Ce réglage sera configuré automatiquement par le BIOS.

[LC PLL] Active LC PLL pour l'utilisation normale.

[SB PLL] Active SB PLL pour l'overclocking extrême.

Filtrer PLL [Auto] (Z87-G43)

Active ou désactive le filtrage PLL pour le CPU. Ce menu apparait si le CPU prend ce réglage en charge.

[Auto] Ce réglage sera configuré automatiquement par le BIOS.

[Enabled] Fournit une large gamme de base clock pour l'overclocking lorsque base clock strap est réglé à une valeur plus élevée.

[Disabled] Fournit la gamme de base clock normale.

CPU Ratio Mode [Auto]

Choisis le mode d'opération CPU Ratio.

[Auto] Ce réglage sera configuré automatiquement par le BIOS.

[Dynamic Mode] CPU ratio sera dynamiquement modifié selon la charge du CPU.

Définit le ratio CPU qui sert à déterminer la vitesse d'horloge CPU. Ce menu peut être modifié uniquement si le CPU prend cette fonction en charge.

Montre la fréquence ajustée du CPU. En lecture seule.

EIST [Enabled]

Active ou désactive Enhanced Intel® SpeedStep Technology.

[Enabled] Active le EIST d'ajuster dynamiquement la tension du CPU et la fréquence du cœur. Cela diminue la consommation d'énergie et la production de chaleur en moyenne.

[Désactivé] Désactive EIST.

Intel Turbo Boost [Activé]

Active ou déactive Intel Turbo Boost. Ce menu peut être modifié uniquement si le CPU installé prend cette fonction en charge.

[Enabled] Active la fonction d'augmenter automatiquement les performances du CPU, supérieures à la spécification nominale lorsque le système exige un état de performance de plus élevé.

[Disabled] Désactive cette fonction.

Enhanced Turbo [Auto]

Active ou désactive la fonction Enhanced Turbo pour tous les cœurs CPU d'augmenter les performances CPU.

[Auto] Ce réglage sera configuré automatiquement par le BIOS.

[Enabled] Tous les cœurs CPU seront augmentés pour atteindre le ratio turbo maximum.

[Désactivé] Désactivez cette fonction.

Définit le ratio ring. La gamme de valeurs valides dépend du CPU installé.

Montre la fréquence ajustée Ring. En lecture seule.

Définit le ratio graphique intégré. La gamme de valeurs valides dépend du CPU installé.

Affiche la fréquence graphique intégrée. En lecture seule.

DRAM Reference Clock [Auto]

Définir l'horloge de référence DRAM. La gamme de valeurs valides dépend du CPU installé. Ce menu apparait uniquement si le CPU installé prend cet ajustement en charge.

DRAM Frequency [Auto]

Définit la fréquence DRAM. Veuillez noter que le comportement d'overclocking n'est pas garanti.

Montre la fréquence ajustée DRAM. En lecture seule.

Extreme Memory Profile (X. M. P.) [Disabled]

X. M. P. (Extreme Memory Profile) est la technologie d'overclocking par le module de mémoire. Ce menu est disponible quand vous installez les modules de mémoire prenant la technologie X. M. P. en charge.

[Désactivé] Désactivez cette fonction.

[Profile 1] Réglage de profil1 over-clocking du modèle de mémoire XMP installé.

[Profile 2] Réglage de profil2 over-clocking du modèle de mémoire XMP installé.

DRAM Timing Mode [Auto]

Choisis le mode de latences mémoire.

Les DRAM timings seront déterminés selon le SPD (Serial Presence Detect) des modules de mémoire installés.

[Link] Ceci vous permet de configurer les latences DRAM manuellement pour tous les canaux de mémoire.

[UnLink] Ceci vous permet de configurer les latences DRAM manuellement pour chaque canal de mémoire.

Appuyez sur pour entrer dans le sous-menu. Ce sous-menu est activé par le réglage en [Link] ou [Unlink] dans "DRAM Timing Mode". L'utilisateur peut régler la synchronisation de mémoire pour chaque canal de mémoire. Le système peut être instable ou ne peut plus redémarrer après le changement de la synchronisation de la mémoire. Dans ce cas-là, veuillez effacer les données CMOS et remettre le réglage par défaut. (Se référer à l'interrupteur/au bouton Clear CMOS pour effacer les données CMOS, et entrer dans le BIOS pour charger les réglages par défaut.)

Appuyez sur pour entrer dans le sous-menu. Active ou désactive les différents types de tests DRAM. Le système pourrait être instable ou ne pas démarrer une fois ces menus modifiés dans le sous-menu. Dans ce cas-là, veuillez effacer les données CMOS et appliquer les réglages par défaut. (Référez-vous au chapitre de cavalier/ bouton d'effacement CMOS pour la suppression des données CMOS, et l'accès au BIOS pour charger les réglages par défaut.)

Memory fast boot [auto]

Active ou désactive l'initialisation et le test de la mémoire à chaque démarrage.

[Auto] Ce réglage est automatiquement configuré par le BIOS.

[Enabled] La mémoire imitera complètement l'archive de la première initiation et de la première formation. La mémoire n'est ensuite plus initialisée ni testée au moment du démarrage, de façon à accélérer le démarrage du système.

[Disabled] La mémoire est initialisée et testée à chaque démarrage.

Digital power

Appuyez sur pour entrer dans le sous-menu. Contrôle l'alimentation numérique pour CPU PWM.

Contrôle la phase PWM proportionnelle à la charge du CPU. En "Auto", optimise automatiquement la phase CPU PWM.

[Auto] Ce réglage est configuré automatiquement par le BIOS.

[Désactivé] Désactive la fonction de changement de phase d'alimentation PWM.

Définit un pourcentage de la tension de décalage pour CPU vdroop. En "Auto", le BIOS configure automatiquement ce réglage. [Options: Auto, +12.5%, +25%, +37.5%, +50%, +62.5%, +75%, +87.5%, +100%]

Définit une limite de tension pour la protection contre la surtension du CPU. En "Auto", le BIOS configure automatiquement ce réglage. Une tension plus élevée protège moins et peut endommager le système.

Définit une limite de tension pour la protection contre la sous-tension du CPU. En "Auto", le BIOS configure automatiquement ce réglage. Une tension plus élevée protège moins et peut endommager le système.

CPU Over Current Protection [Auto] Définit une limite actuelle pour la protection contre la surtension du CPU. En "Auto", le BIOS configure automatiquement ce réglage. Un pourcentage élevé protège moins et peut endommager le système. Phase Over Current Protection [Enabled]

Active ou désactive la protection contre la surintensité de la phase.

[Enabled] Définit une limite d'intensité sur la phase pour la protection contre la surintensité.

[Disabled] Désactive cette fonction.

CPU Switching Frequency [Auto] Définit la vitesse de fonctionnement du PWM pour stabiliser la tension du cœur CPU et minimiser la gamme d'ondulation. L'augmentation de la vitesse de fonctionnement PWM élève la température MOSFET. Il est nécessaire alors de disposer d'une solution de refroidissement adéquate pour MOSFET avant d'augmenter cette valeur. En "Auto", le BIOS configure automatiquement ce réglage. CPU VRM Over Temperature Protection [Enabled]

Active ou déactive la protection contre la surtension du CPU VRM.

[Enabled] Définit une limite de température sur CPU VRM pour la protection contre la surtempérature. [Disabled] Désactive cette fonction. Digital Compensation Level [Auto] Définit le niveau de compensation actuelle pour CPU PWM lorsque les phases MOS sont modifiées. En "Auto", le BIOS règle la configuration automatiquement. Un niveau de compensation plus élevé fournit une meilleure capacité d'overclocking. Imon Overwrite [Auto]

Définit l'Imon actuel pour le CPU.

Ce réglage est automatiquement configuré par le BIOS. [Quarter] Définit l'Imon actuel en quart. [Half] Définit l'Imon actuel en moitié. [Disabled] Définit les valeurs par défaut pour l'Imon actuel. Transient Boost [Disabled]

Active ou désactive le transient boost.

[Enabled] L'activation de cette fonction entraîne un système stable sous des charges lourdes. [Disabled] Désactive cette fonction.

SVID Communication [Auto]

Ce réglage est configuré automatiquement par le BIOS.

[Enabled] La phase PWM est modifiée dynamiquement selon le CPU SVID (Serial Voltage Identification).

Définit la tension d'entrée du CPU. La tension d'entrée du CPU est la source d'alimentation du CPU partagée avec ses composants.

Affiche la tension CPU VCCIN. En lecture seule.

CPU Core Voltage Mode / CPU Ring Voltage Mode / CPU GT Voltage Mode [Auto]

Permet de choisir les modes de contrôle pour ces tensions.

[Auto] Ce réglage est configuré automatiquement par le BIOS.

[Adaptive Mode] Définit automatiquement les tensions adaptatives pour l'optimisation des performances du système.

[Override Mode] Permet de régler ces tensions manuellement.

CPU Core Voltage / CPU Ring Voltage / CPU GT Voltage [Auto]

Définit ces tensions. En "Auto", le BIOS configure ces tensions automatiquement. Vous pouvez également les régler manuellement.

• CPU Core Voltage Offset Mode / CPU Ring Voltage Offset Mode / CPU GT Voltage Offset Mode / CPU SA Voltage Offset Mode / CPU IO Analog Voltage Offset Mode / CPU IO Digital Voltage Offset Mode [Auto]

Permet de choisir le mode de tension de décalage.

Ce réglage est configuré automatiquement par le BIOS.

Vous permet de régler la tension de décalage positive.

[-] Vous permet de régler la tension de décalage négative.

• CPU Core Voltage Offset / CPU Ring Voltage Offset / CPU GT Voltage Offset / CPU SA Voltage Offset / CPU IO Analog Voltage Offset / CPU IO Digital Voltage Offset [Auto]

Définit la valeur de décalage pour ces tensions.

Affiche les tensions actuelles. En lecture seule.

Internal VR OVP OCP Protection [Auto]

Active ou déactive la protection contre les surtensions ou la protection contre les surintensités pour le CPU VR (Voltage Regulator) interne.

[Auto] Ce réglage est configuré automatiquement par le BIOS.

[Enabled] Définit une limite de tension sur le CPU VR interne pour la protection contre les surtensions et contre les surintensités.

[Désactivé] Désactive cette fonction pour l'overclocking.

Active ou désactive la gestion d'efficacité du CPU VR interne.

[Auto] Ce réglage est configuré automatiquement par le BIOS.

[Enabled] Activer la gestion d'efficacité VR pour le contrôle d'économie d'énergie.

[Disabled] Désactiver cette fonction.

DRAM Voltage [Auto]

Définit la tension de mémoire. En "Auto", le BIOS définit automatiquement la tension de mémoire. Vous pouvez également la régler manuellement.

Affiche la tension actuelle de la mémoire. En lecture seule.

• DDR_VREF_CA / DDR_VREF_DQ_A / DDR_VREF_DQ_B / PCH 1.05 Voltage / PCH 1.5 Voltage

Permet de définir ces tensions. En "Auto", le BIOS définit automatiquement ces tensions. Vous pouvez également les régler manuellement.

Affiche la tension actuelle PCH 1.05. En lecture seule.

CPU Memory Changed Detect [Enabled]

Activer ou désactiver le système pour l'envoi d'un message d'alerte au démarrage lorsque le CPU ou la mémoire a été remplaced.

[Enabled] Le système envoie un message d'alerte au démarrage. Il a ensuite besoin de ses réglages par défaut pour les nouveaux périphériques.

[Désactivé] Désactivez cette fonction et conservez les réglages BIOS.

Spread Spectrum

Cette fonction réduit les interférences électromagnétiques EMI (Electromagnetic Interference) en régulant les impulsions du générateur d'horloge.

[Enabled] Active la fonction spread spectrum pour réduire le problème EMI (Electromagnetic Interference).

[Disabled] Améliore la capacité d'overclocking de la base clock CPU.

Important

• Si vous n'avez pas de problème d'EMI, laissez l'option sur [Disable], ceci vous permet d'avoir une stabilité du système et des performances optimales. Dans le cas contraire, choisissez Spread Spectrum pour réduire les EMI.
• Plus la valeur Spread Spectrum est importante, plus les EMI sont réduites, et le système devient moins stable. Pour la valeur Spread Spectrum la plus convenable, veuillez consulter le règlement EMI local. N'oubliez pas de désactiver la fonction Spread Spectrum si vous êtes en train de déverrouiller parce que même un battement léger peut causer un accroissement temporaire de la vitesse de l'horloge qui verrouillera votre processeur déverrouillé. CPU Specifications

Appuyez sur pour entrer dans le sous-menu. Ce sous-menu affiche l'information du CPU installé. Vous pouvez également accéder au menu d'information à tout temps en appuyant sur [F4]. En lecture seule.

Appuyez sur pour entrer dans le sous-menu. Ce sous-menu affiche les principales fonctions prises en charge par le CPU installé. En lecture seule.

MEMORY-Z

Appuyez sur pour entrer dans le sous-menu. Ce sous-menu affiche tous les réglages et détails de la mémoire installée. Vous pouvez également accéder au menu d'information à tout moment en appuyant sur [F5].

DIMM1~4 Memory SPD

Appuyez sur pour entrer dans le sous-menu. Ce sous-menu affiche l'information de la mémoire installée. En lecture seule.

Appuyez sur pour entrer dans le sous-menu.

Le processeur utilise la technologie Hyper-Threading pour augmenter le taux de transaction et réduire le temps de réponse utilisateur. La technologie traite les multi-cœurs dans le processeur comme des multi processeurs logiques qui exécutent les instructions simultanément. Dans ce cas-là, la performance du système est considérablement augmentée.

[Enable] Active la technologie Intel Hyper-Threading.

[Désactivé] Désactive ce menu si le système ne prend pas la fonction HT en charge.

Ce menu vous permet de choisir le nombre de cœurs actifs du processeur.

Active ou désactive la valeur étendue CPUID.

[Enabled] Le BIOS limite la valeur d'entrée maximum CPUID pour contourner le problème de démarrage de l'ancien système d'exploitation ne prenant pas en charge le processeur avec la valeur étendue CPUID.

[Disabled] Utilise la valeur d'entrée maximum actuelle CPUID.

La fonctionnalité Intel's Execute Disable Bit prévient certains niveaux d'attaques malveillantes de "buffer overflow" dans lesquelles les vers essaient d'exécuter un code pour endommager le système. Il est recommandé de toujours garder cet élément activé.

[Enabled] Active la protection NO-Execution pour prévenir les attaques malveillantes et les vers.

[Désactivé] Désactive cette fonction.

Active ou désactive la technologie Intel Virtualization.

[Enabled] Active la technologie Intel Virtualization et autoriser une plate-forme visant à faire fonctionner plusieurs systèmes d'exploitation dans des partitions indépendantes. Le système peut fonctionner virtuellement comme des systèmes multiples.

[Désactivé] Désactive cette fonction.

Active ou désactive le prefetcher matériel (MLC Streamer prefetcher).

[Enabled] Permet au prefetcher matériel d'acquérir automatiquement les données et les instructions dans le cache L2 de la mémoire pour ajuster les performances du CPU.

[Désactivé] Désactive le prefetcher matériel.

[Enabled] Active le prefetcher de la ligne de cache adjacente pour réduire le temps de latence et ajuster les performances dans l'application spécifique.

[Désactivé] Active seulement la ligne de cache exigée.

Active ou désactive le support CPU AES (Advanced Encryption Standard-New Instructions). Ce menu apparait si le CPU prend cette fonction en charge.

Active ou désactive la fonction de régulation adaptative de la température du moniteur Intel pour protéger le CPU contre la surchauffe.

[Enabled] Ralentit l'horloge du cœur CPU lorsque sa température dépasse la température du régulateur adaptatif.

[Disabled] Désactive cette fonction.

Intel c-state [enabled]

C-state est une technologie de gestion d'alimentation processeur, définie par ACPI.

[Auto] Ce réglage est configuré automatiquement par le BIOS.

[Enabled] Détecte l'état de repos du système et réduit en conséquence la consommation d'énergie du CPU.

[Disabled] Désactive cette fonction.

C1E support [disabled]

Active ou désactive la fonction C1E pour l'économie d'énergie en état d'arrêt. Ce menu apparait lorsque "Intel C-State" est activé.

[Enabled] Active la fonction C1E pour réduire la fréquence et la tension CPU visant à économiser l'énergie en état d'arrêt.

[Disabled] Désactive cette fonction.

Ce menu permet de choisir un mode C-state de CPU pour économiser l'énergie lorsque le système est au repos. Ce menu apparait lorsque "Intel C-State" est activé.

Ce réglage est configuré automatiquement par le BIOS.

[C0~C7s] Le niveau d'économie d'énergie du plus élevé au plus bas est C7s, C7, C6, C3, C2, puis C0.

Aucune limite C-state pour le CPU.

Active ou désactive la fonction Intel Lake Tiny avec iRST pour SSD. Cet article apparait lorsque le CPU installé prend cette fonction en charge et que "Intel C-State" est activé.

[Enabled] Améliore les performances ajustées de charge ES dynamique pour accélérer la vitesse SSD.

[Désactivé] Désactive cette fonction.

Remarque : Les menus ci-dessous apparaisent lorsque "Intel Turbo Boost" est activé.

Définit la limite d'alimentation de longue durée TDP pour le CPU en mode Turbo Boost.

Définit le temps de maintien pour "Long duration power Limit (W)".

Définit la limite d'alimentation de courte durée TDP pour le CPU en mode Turbo Boost.

Définit la limite actuelle maximum du paquet CPU en mode Turbo Boost.

Lorsque la valeur actuelle est supérieure à la valeur spécifique, le CPU réduit automatiquement la fréquence du cœur pour réduire la limite actuelle.

1/2/3/4-Core Ratio Limit [Auto]

Ces menus apparaissent uniquement si le CPU installé prend cette fonction en charge. Ces menus permettent de régler le ratio CPU pour différents nombres de cœurs en mode turbo boost. Ces menus apparaissent si le processeur installé prend cette fonction en charge.

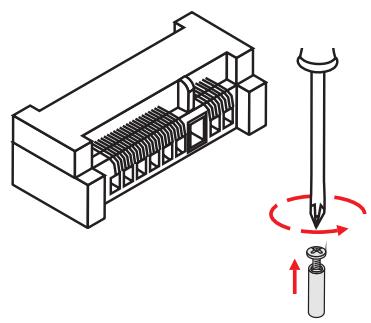

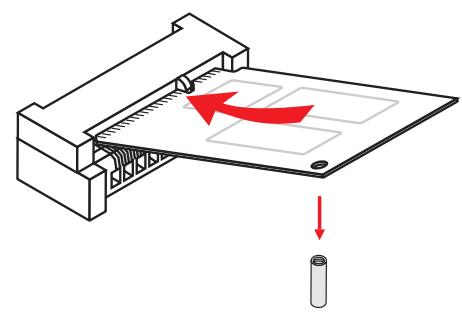

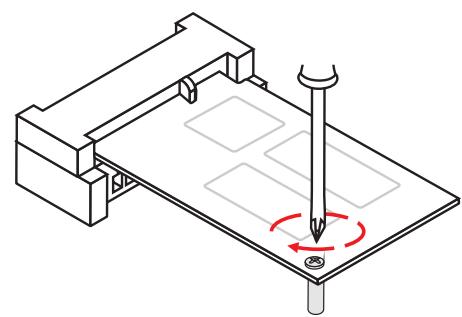

Ce chapitre fournit des figures pour montrer comment installer votre ordinateur. La démonstration de vidéo est disponible pour certaines installations. Veuillez vous connecter à URL pour le voir, soit avec le navigateur de votre portable ou tablette, soit scanner le code QR.

B 3toI rnaBe npnBeDeHa dEmOHcTpaun Da narpamM O TOM, KaK yCTaHObNT bAa KOMNbIOTepe. Yactb ycTaHOBKn TaXKe Ipeoctabnre TnDeO-DEMOncTpaun. CoeINHnIte Ha URL, HTo6bl NocMoTpeTB erO c Be6-6pay3epom Ha Telepeone HIn NIIaHnWeTHOM KOMNbIOTepe. Bbl daXke coeINHnTb Ha URL c NOMOuBIO cKaHnPoBaHnra QR-KoJa.

Les figures dans ce chapitre ne sont qu'à titre de référence et peuvent varier selon le modèle que vous achetez.

http://youtu.be/bf5La099url

http://youtu.be/76yLtJaKICQ

Connecteurs d'alimentation/ pâte niţană

oder

1 2

JFP1

http://youtu.be/DPELldVNZUI

JAUD1

USB2.0

USB3.0

http://youtu.be/mG0GZpr9w_A
