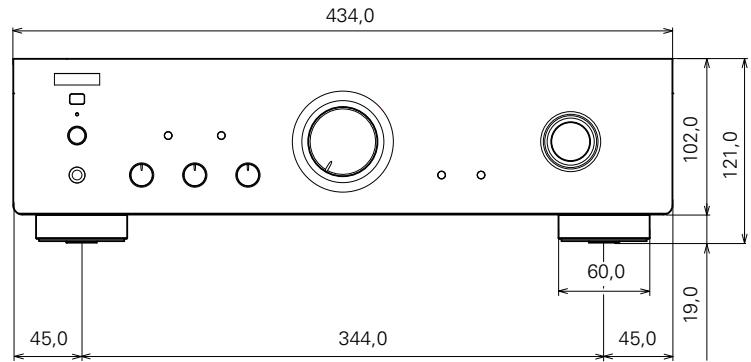

Quelles sont les dimensions de l'appareil ?

Les dimensions du DENON PMA-720AE sont 434 mm de large, 151 mm de haut et 308 mm de profondeur.

MODE D'EMPLOI PMA-720AE DENON

Amplificateur intégré

Manuel de l'Utilisateur

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

PRECAUTION:

POUR DIMINUER LE RISQUE DE CHOCS ELECTRIQUES, NE PAS RETIRER LE COUVERCLE (OU LE DOS). AUCUNE PIECE SE TRouvANT A L'INTERIEUR NE POT ETRE REPAREE PAR L'UTILISATEUR. S'ADRESSER AU PERSONNEL COMPETENT POUR L'ENTRETIEN.

L'éclair fléché dans un triangle équilatéral avise l'utilisateur de la présence de "tension dangereuse" sans isolation dans le boitier de l'appareil suffisante à entraîner un risque de chocolélectrique.

Un point d'exclamation dans un triangle équilatéral avise l'utilisateur de la présence d'instructions d'utilisation et de maintenance importantes dans la documentation qui accompagne l'appareil.

AVERTISSEMENT:

POUR DIMINUER LE RISQUE D'INCENDIE OU DE CHOCSELECTRIQUES, NE PAS EXPOSER L'APPAREIL A LA PLUIE OU A L'HUMIDITE.

Surface brulante

PRECAUTION:

SURFACE CHAUBE. NE PAST TOUCHER.

La surface supérieure du dissipateur de chaleur peut devenir chaude si vous utilise ce produit en continu.

Ne touche pas les zones chaudes, tout particulièrement vers l'inscription "Surface brulante" et le panneau supérieur.

CONSIGNES DE SECURITE IMPORTANTES

1. Lire ces instructions.
2. Conserverces instructions.
3. Tenir compte des averissements.
4. Suisse les instructions
5. Ne pas utiliser l'appareil en présence d'eau.
6. Nettoyer avec un chiffon humide uniquement.
7. Ne pas obstruer les ouvertures d'aération. Effectuer l'installation conformément aux instructions du fabricant.
8. Ne pas installer à proximé de sources de chaleur telles que des radiateurs, registres de chaleur, fournaux ou autres appareils (y compris des amplificateurs) qui produit de la chaleur.
9. Faire en sorte de ne pas marcher sur le cable d'alimentation, de ne pas le pincer notamment au niveau des prises, prises électriques courantes et point de sortie de l'appareil.
10. N'utiliser que les outils/accessoires spécifiés par le fabricant.
11. N'utiliser qu'avec le chariot, support, trépied ou table indiqués par le fabricant ou vendus avec l'appareil. Avec un chariot, prendre garde au moment de le déplacer et éviter les blessures dues au renversement.
12. Débrancher l'appareil pendant les orages ou lorsque celui-ci n'est pas utilisé pendant de longues périodes.
13. Faire exécuter l'entretien par du personnel qualifié. L'entretien est requis lorsque, par exemple, le cable d'alimentation ou la fiche sont endomagés, que du liquide a été versé ou des objets sont tombés sur l'appareil, que celui-ci a été exposé à la pluie ou à l'humidité, qu'il ne fonctionne pas normalement ou qu'il est tombé.
14. Ne pas exposer les batteries à des chaleururs excessives comme le plein soleil, le feu ou similaires.

PRECAUTION:

Pour déconnecter complètement ce produit du courant secteur, débranchez la prise de la prise murale.

La prise secteur est utilisé pour couper complètement l'alimentation de l'appareil et l'utilisateur doit pouvoir y acceder facilement.

- DECLARATION DE CONFORMITE

Noux déclarons sous notre seule responsabilité que l'appareil, auquel se refère cette déclaration, est conforme aux standards suivants: EN60065, EN55013, EN55020, EN61000-3-2 et EN61000-3-3.

Selon la directive 2006/95/EC concernant laasse tension et la directive CEM 2004/108/EC, la reglementation européenne 1275/2008 et la directive 2009/125/EC établissant un cadre de travail applicable aux produits liés à l'énergie (ErP).

UNE REMARQUE CONCERNANT LE RECYCLAGE:

Les matérielles d'emballage de ce produit sont recyclables et peuvent être réutilisés. Veuillez disposser des matérielux conformément aux lois sur le recyclage en vigueur.

Lorsque vous mettez cet apparéil au rebut, respectez les lois ou réglementations en vigueur.

Les piles ne doivent jamais être jetées ou incinérées, mais mises au rebut conformément aux lois en vigueur sur la mise au rebut des piles.

Ce produit et les accessoires inclus, à l'exception des piles, sont des produits conformes à la directive DEEE.

Pb

OBSERVATIONS RELATIVES A L'UTILISATION

AVERTISSEMENTS

• Eviter des températures élevées. Tenir compte d'une dispersion de chaleur suffisante lors de l'installation sur une étagère.
• Manipuler le cordon d'alimentation avec précaution. Tenir la prise lors du débranchement du cordon.
• Protégier l'appareil contre l'humiidity, l'eau et la poussière.
• Débrancher le cordon d'alimentation lorsque l'appareil n'est pas utilisé pendant de longues périodes.
• Ne pas obstruer les trouss d'airation.
• Ne pas laisser des objets étrangers dans l'appareil.
• Ne pasmettre en contact des insecticides, du benzene et un diluant avec l'appareil.
• Ne jamais démonter ou modifier l'appareil d'une manière ou d'une autre.
• Ne pas recouvrir les orifices de ventilation avec des objets tels que des journaux, nappes ou ridesaux. Cela entravait la ventilation.
• Ne jamais placer de flamme neue sur l'appareil, notamment des bougies allumées.
  Veillez a respecter les lois en vigueur lorsque vous jetez les piles usagées.
  L'appareil ne doit pas etre exposé à I'eau ou a I'humidite.
• Ne pas poser d'objet contenant du liquide, par exemple un vase, sur l'appareil.
• Ne pas manipuler le cordon d'alimentation avec les mains mouillées.
• Lorsque I'interrupteur est sur la position OFF (STANDBY), l'appareil n'est pas complètement déconnecté du SECTEUR (MAINS).
• L'appareil sera installe prés de la source d'alimentation, de sorte que cette dernière soit facilement accessible.
• Ne placez pas la pile dans un endroit exposé à la lumière directe du soleil ou dans des endroits représentant des températures extrémement élevées, par exemple près d'un radiateur.

PRECAUTIONS D'INSTALLATION

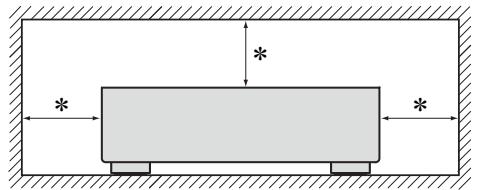

• Pour permettre la dissipation de chaleur requise, n'installez pas cette unité dans un espace confiné tel qu'une bibliothèque ou un endroit similaire.

• Une distance de plus de 0,3 m est recommmandée.

• Ne placez aucun matériel sur cet apparéil.

Nous you remercions d'avoir acquis cet appareil DENON. Afin d'assurer son bon fonctionnement, veuillez dire attentivement ce manuel de l'utiliser avant d'utiliser l'appareil.

Après l'avoir lu, conservez-le afin de pouvoir vous y reporter ultérieurement.

Contenu

Demarrage 1

Cables utilisés pour les connexions 4
Connexion des enceintes 4
Connexion des prises PRE OUT (PMA-720AE uniquement) …… 7
Connexion des lecteurs 7
Connexion d'un enregistrure 8

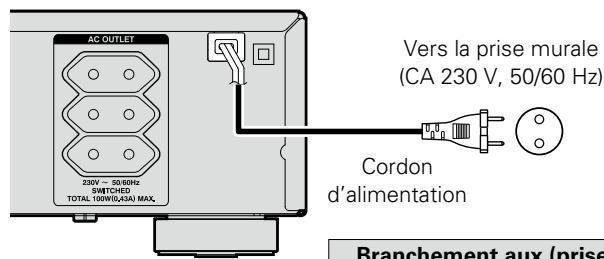

Connexion du cordon d'alimentation 8

Applications 9

Applications 10

Avant l'utilisation 10

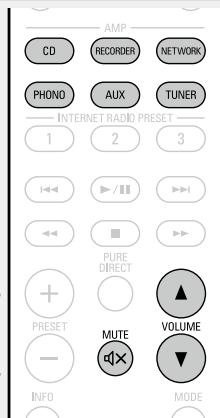

Démarrer la lecture 10
Réglage de la tonalité (LOUDNESS) 11
Installation des enceintes (PMA-720AE uniquement) 11
Utilisation d'écouteurs 11
Démarrer l'enregistrement 11
Réglage du mode veille automatique 11

Informations 12

Nomenclature et fonctions 13
Panneau avant 13
Panneau arrête 14
Télécommande 15
Explication des termes 17
Dépistage des pannes 18
Spécifications 19

Accessoires

Assurez-vous que les articles suivants sont fournis avec l'appareil.

① Mise en route 1
② CD-ROM (Manuel de l'Utilisateur) 1
③ Instructions de sécurité 1
④ Listedur reseau d'après-vente 1
⑤ Telecommande principale (RC-1173) 1
(6) Piles R03/AAA 2

Caracteristiques

Un circuit simple push-pull HC (haute intensité) avancé, installé pour obtenir à la fois "subtilité" et "puissance"

Utilise des transistors HC qui dépassement de 2 à 3 fois le courant de créé des transistors de puissance audio conventionnels afin d'obtenir une qualité de musique stable et expressive à tous les volumes, des volumes très bas aux volumes très élevés.

Un circuit d'alimentation haute descapacités et haut débit

Afin d'exploiter le plein potentiel du circuit simple push-pull HC, le circuit d'alimentation utilise des condensateurs electrolytiques en blocs sur mesure DENON et une SBD (Schottky-Barrier Diode) à recouvrement inverse rapide et faible bruit.

La fonction Source Direct, pour une lecture audio pure

Une fonction offrant une lecture audio pure, réservant la pureté du son en contournant les commandes TONE (BASS, TREBLE), LOUDNESS et BALANCE.

Une consommation réduite en mode veille

Pour préserver l'environnement, la consommation électrique envoie a ete reduite a 0,3 W (maximum).

• Avant d'allumer l'appareil

Contrôlez encore une fois que tous les branchements sont bien faits et que les cables de connexion ne serontient aucun problème.

• Certains circuits restent sous tension même lorsque l'appareil est mis en mode veille. En cas d'absence prolongée, débranche le cordon d'alimentation de la prise murale.

A propos de la condensation

Si la différence de température entre l'intérieur de l'unité et la pièce est importante, de la condensation (buée) risque de se former sur les pièces internes, empêchant l'unité de fonctionner correctement. Dans ce cas, laissez l'unité hors tension au repos pendant une heures ou deux, jusqu'à ce que la différence de température diminue.

• Précautions relatives à l'utilisation de téléphones portables

L'utilisation d'un téléphone portable à proximé de cet apparéil peut entraîner des phénomènes de bruit. Si le cas se présente, éloignez le téléphone portable de l' apparéil lorsque vous l'utilise.

• Déplacement de l'appareil

Eteignez l'unité et débranchez le cordon d'alimentation de la prise murale. Débranchez ensuite les cables de connexion aux autres composants du système avant de déplacer l'unité.

Nettoyage

• Essuyez le boitier et le panneau de contrôle à l'aide d'un tissu doux.
• Suivez les instructions indiquées lors de l'utilisation de produits chimiques.
• N'utilise pas de benzène, dissolvants pour peinture, autres solvants ou insecticides car ceux-ci peuvent décolorer le matériel ou changer son appearance.

Préparatifs

Preparatifs

Dans ce chapitre, nous expliquons comment connecter et installer cet apparéil.

Cables utilisés pour les connexions page 4
- Connexion des enceintes page 4
- Connexion des prises PRE OUT page 7
- Connexion des lecteurs page 7
- Connexion d'un enregistrure page 8
- Connexion du cordon d'alimentation 15 page 8

Connexions

Les connexions de tous les formats de signaux audio compatibles sont décrites dans ce mode d'emploi. Veuillez selectionner le type de connexion adapté à l'équipment que vous connectez.

REMARQUE

• Ne pas brancher le cordon d'alimentation avant d'avoir terminé toutes les connexions.
• Lorsque vous effectuez les connexions, reportez-vous également au mode d'emploi des autres composants.
• Veillez à connecter correctement les canaux, gauche avec gauche et droit avec droit.
• Ne pas mêler les cordons d'alimentation avec les câbles de connexion. Cela risquerait de générer un bourdonnement ou du bruit.
• Ne pas augmenter le volume si aucune platine disque n'est connectee aux bornes d'entrée PHONO. Cela provoquerait un bourdonnement ou du bruit.

Precautions à prendre lors de la lecture des sources SA:

Lorsque les enceintes classiques ne sont pas compatibles avec les sources SA (DVD Audio, Super Audio CD et autres sources y compris les composants aigus au-dessus de la plage audible), réglez les paramètres du lecteur (Lecteur de DVD Audio, lecteur de Super Audio CD, etc.) pour une'utilisation avec des enceintes (ou amplis) classiques.

Lors de la lecture de sources SA, un réglage de volume trop élevé risque d'endommager les enceintes. Pour obtenir des instructions sur les réglages du lecteur, reportez-vous aux instructions de fonctionnement livrées avec le lecteur.

Câbles utilisés pour les connexions

Sélectionnez les câbles en fonction de l'équipement à connecter.

Câble audio (vendus séparément)
Câble audio	L
Câble d'enceinte	R

Connexion des enceintes

Connexion des cables d'enceinte

Vérifiez attentivement les canaux gauche (L) et droit (R) ainsi que les polarités + (rouge) et - (noir) sur les enceintes connectées à l'appareil, et voirlez à connecter correctement les canaux et les polarités.

1 Otez environ 10 mm de la gaine à l'extrémité du cable d'enceinte, puis torsadez le fil ou appliquez-y une prise.

2 Tournez la borne de l'enceinte dans le sens inverse des aiguilles d'une montre pour la desserrer.

3 Insérez le fil du cable d'enceinte dans la garde de la borne d'enceinte.

4 Tournez la borne de l'enceinte dans le sens des aiguilles d'une montre pour la desserrer.

REMARQUE

• Connectez les cables d'enceinte de façon à ce qu'ils ne dépasse pas des bornes d'enceinte. Le circuit de protection risque d'être activé si les fils touchent le panneau arrêté ou si les côtés + et - entrent en contact (page 5 "Circuit de protection").
• Ne jamais toucher les bornes d'enceinte lorsque l'alimentation est connectée. Vous risqueriez de vous électrocuter.

Impedance des enceintes

Utilisez des enceintes dont l'impédance est comprise dans les limites indiquées ci-dessous, en fonction de leurs conditions d'utilisation.

Enceintes utilisés	Impédance
A	4 – 16 Ω
B (PMA-720AE uniquement)	4 – 16 Ω
A et B (PMA-720AE uniquement)	8 – 16 Ω
Connexion à double câblage (PMA-720AE uniquement)	4 – 16 Ω

Circuit de protection

Le circuit de protection est automatiquement activé dans les cas suivants:

• Lorsque les fils de cuivre des câbles des enceintes touchent le panneau arrêté ou les vis, ou lorsque les côtés + et - des câbles des enceintes se touchent
• Lorsque la température environnante est extrémement élevé
• Lorsque la température interne augmente à cause d'une'utilisation prolongée avec un débit élevé

Si cela se produit, déconnectez le cordon d'alimentation, puis vérifie les connexions des cables des enceintes et des cables d'entrée. Si la température de l'appareil est extrémement élevé, attendez qu'il refroidisse et améliorez la ventilation autour de l'appareil. ÀpRES avoir effectué cette opération, reconnectctez le cordon d'alimentation.

Si le circuit de protection est activé alors qu'il n'y a pas de problème de ventilation autour de l'appareil ou des connexions, l'appareil peut être endommagé. Eteignez l'alimentation, puis contacter un service DENON et demandez une prise.

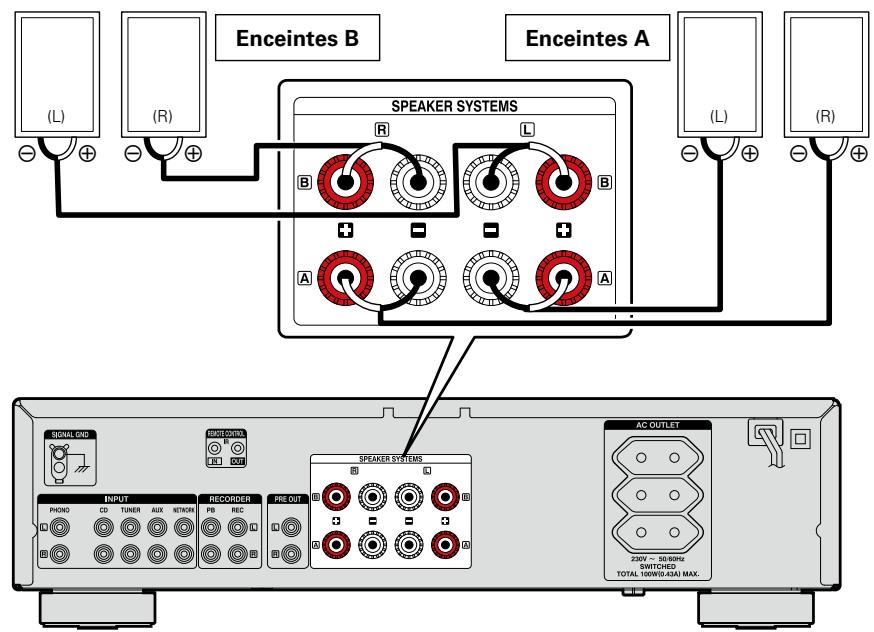

Connexion des enceintes A/B (PMA-720AE uniquement)

• Un signal identique sort des bornes des SPEAKER A et B.
• Pour la connexion d'un seul ensemble d'enceintes, utilisez les bornes des SPEAKER A ou B.

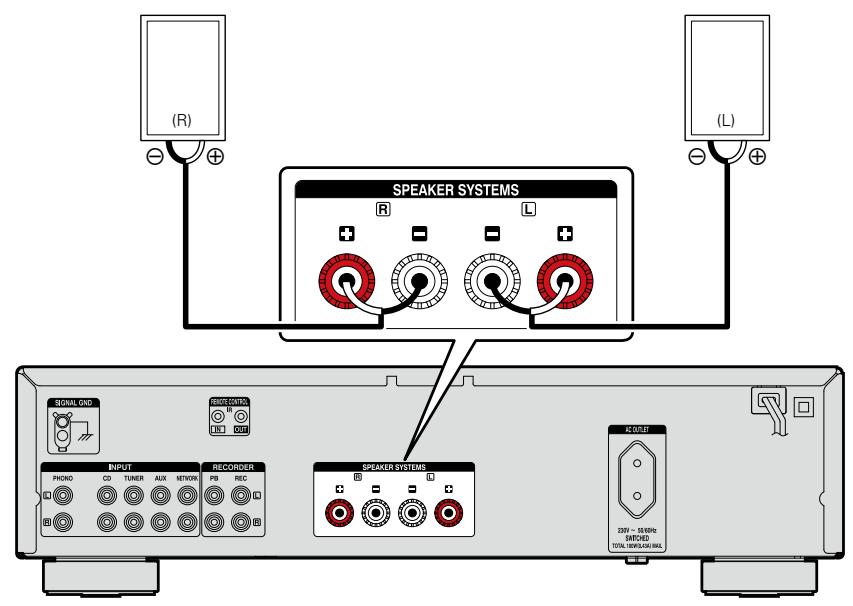

Connexion des enceintes (PMA-520AE uniquement)

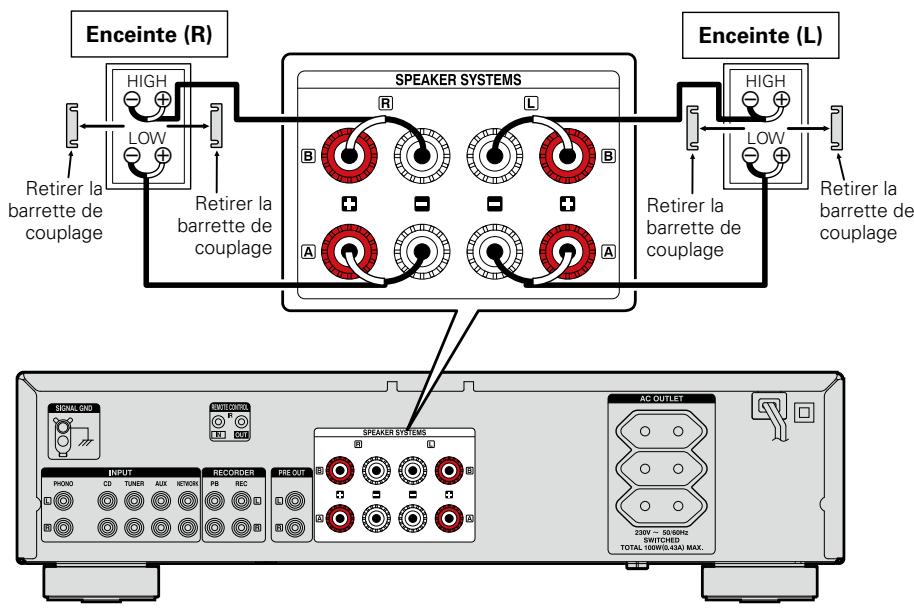

Connexion à double câblage (PMA-720AE uniquement)

• Lors du double câblage d'enceintes qui peuvent être bi-câblées, connecter les bornes des gamas moyenne et haute aux bornes SYSTEM (systeme) (A) (pour le SYSTEM (systeme) (B)), et connecter les bornes de la gamme basse aux bornes SYSTEM (systeme) (B) (ou SYSTEM (systeme) (A)).
• Cela permet une lecture en réduisant au minimum les interférences entre les enceintes gamme basse et gamme élevé.

Connexion des prises PRE OUT (PMA-720AE uniquement)

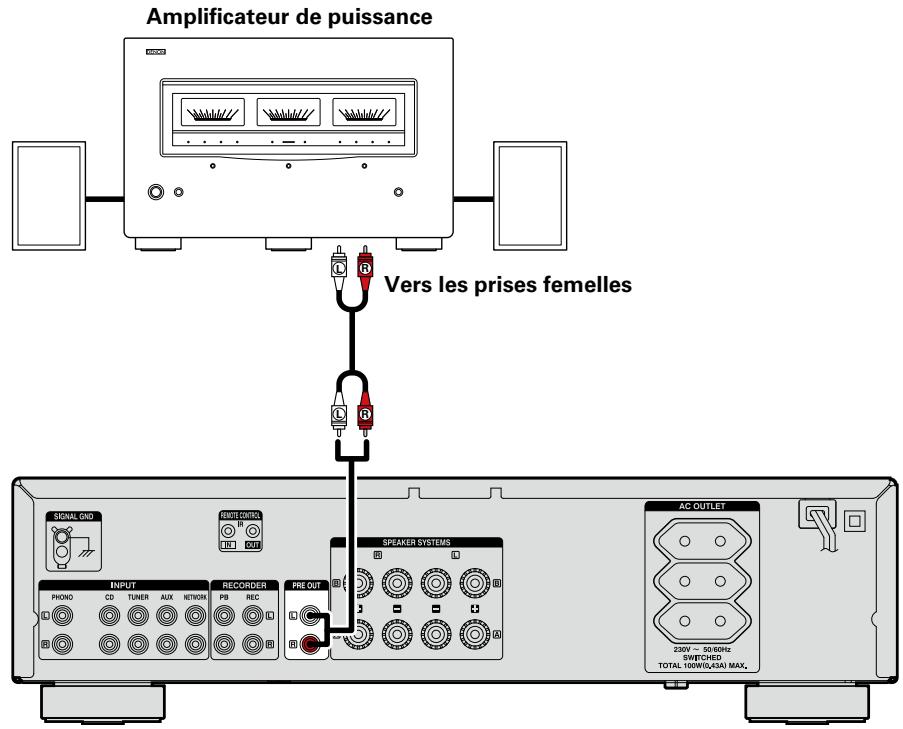

Si vous utilisez un amplificateur de puissance, branche-ile comme indiqué ci-dessous. Vous pourrez alors utiliser cet apparéil comme préamplificateur.

Pour brancher les enceintes, referez-vous au mode d'emploi fourni avec l'amplificateur de puissance.

REMARQUE

• N'insérez JAMAIS la fiche à broche de court-circuit dans les bornes PRE OUT. Cela pourrait endommager l'appareil.
• Les signaux sont produits à partir des bornes de présortie (PRE OUT) même lorsqu'on utilise un casque.

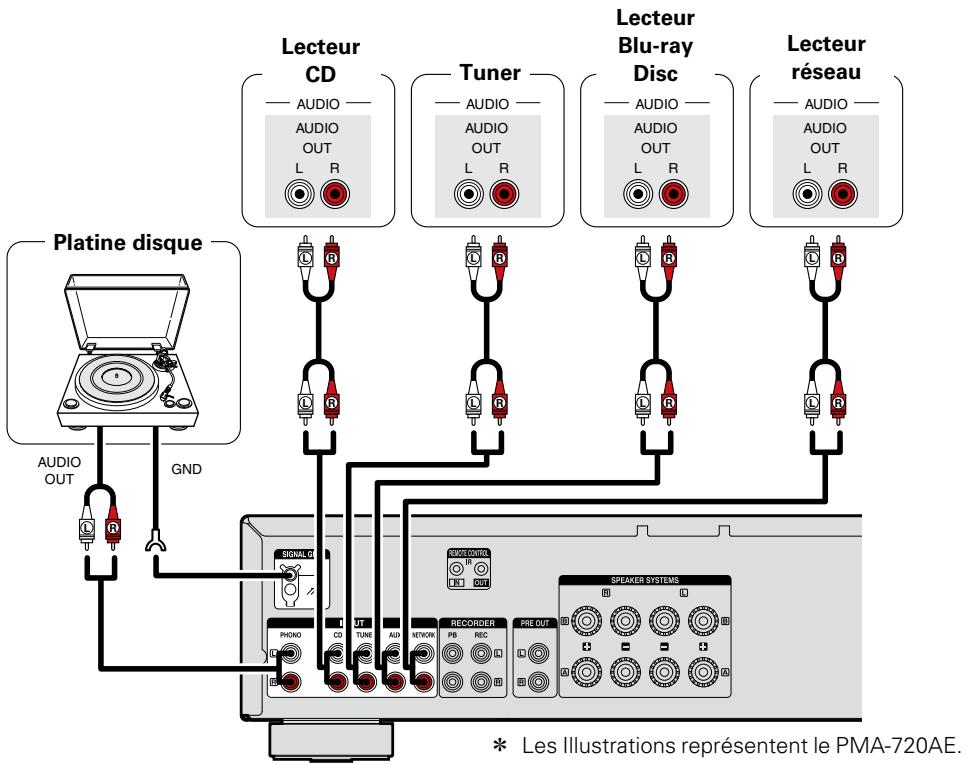

Connexion des lecteurs

Si un bourdonnement ou un bruit parasite se fait entendre lorsque le fil de terre est connecté, débranchez-le.

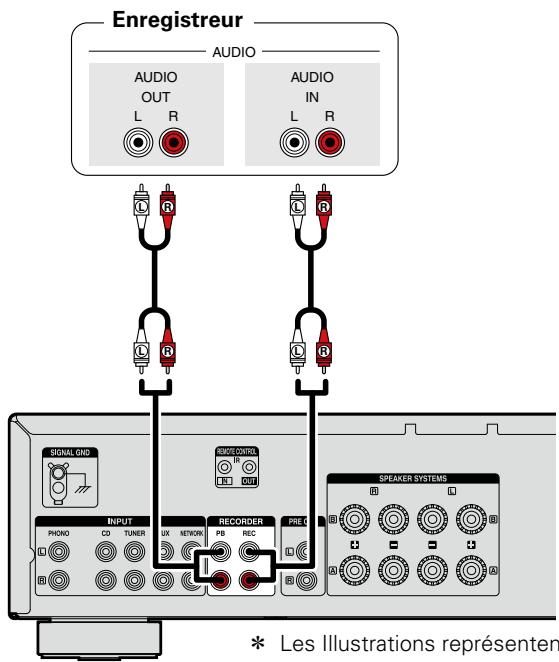

Connexion d'un enregistrure

* Les Illustrations représentent le PMA-720AE.

REMARQUE

N'insérez JAMAIS la fiche à broche de court-circuit dans la sortie pour l'enregistrement. Cela pourrait endomager l'appareil.

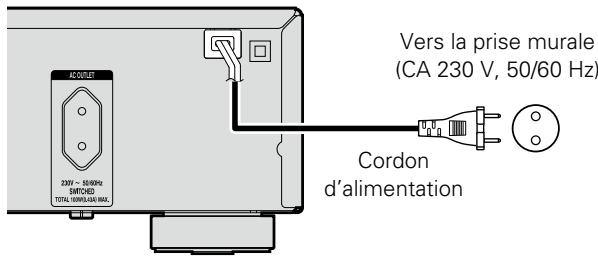

Connexion du cordon d'alimentation

Ne pas brancher le cordon d'alimentation avant d'avoir terminé toutes les connexions.

PMA-720AE

SWITCHED (capacité totale - 100 W (0,43 A)): L'alimentation électricque à la prise s'active et se désactive à l'aide du commutateur

POWER de l'unité principale. Assurez-vous que la consommation totale de courant des péripériques connectés n'excède pas 100 W (0,43 A).

PMA-520AE

REMARQUE

• Utiliser les prise secteur seulement pour des appareils audio. Ne jamais les utiliser pour des sèchecheveux, le moniteurs ou d'autres appareils électriques.
• Insérer les fiches correctement. Des connexions incomplètes peuvent provoquer du bruit.

Applications

Applications

Ce chapitre explique les fonctions et les opérations qui vous permettront de tirer le meilleur parti de cet apparéil.

Avant l'utilisation page 10
Démarrer la lecture page 10
Réglage de la tonalité (LOUDNESS) page 11
Installation des enceintes (PMA-720AE uniquement) page 11
Utilisation d'écouteurs page 11
Démarrage de l'enregistrement page 11
Réglage du mode veille automatique page 11

Avant l'utilisation

1 Réglez le volume au minimum à l'aide du bouton VOLUME de l'unité principale.
2 Réglez SOURCE DIRECT sur “■OFF”.
3 Réglez les BASS, TREBLE et BALANCE sur leur position centrale.
4 Appuyez sur 日 sur l'appareil principal. L'indicateur d'alimentation clignote en rouge pendant quelques secondes, puis s'allume en vert.

Mise hors tension

1 Appuyez sur AMP POWER 已 L'appareil est mis en mode veille.

2 Appuyez sur sur l'appareil principal. Le témoin principal s'éteint, de même que l'appareil.

REMARQUE

Certain circuits restent sous tension même lorsque l'appareil est mis en mode veille. Lorsque vous vous absentez pour une longue durée ou que vous partez en vacances, appuyez sur le bouton de l'unité principale pour couper l'alimentation ou débranchez le cordon d'alimentation de la prise murale.

Démarrer la lecture

1 Appuyez sur la touche de seLECTION de la source d'entrée (CD, RECORDER, NETWORK, PHONO, AUX ou TUNER) pour la lecture.

• La source d'entrée souhaitee peut etre selectionnee directement.
• Le témoin de la source d'entrée sélectionnée s'allume.

2 Lecture de la source sélectionnée.
3 Reglez le VOLUME ▲▼.

4 Reglez la tonalité à l'aide des touches BASS, TREBLE et BALANCE de l'unité principale.

• Lorsque le bouton VOLUME de l'unité principale est régle juste au-delà de la position "12 heures" (au-delà de la moitié), l'effet des réglages BASS et TREBLE diminue.
• Lorsque le bouton VOLUME de l'unité principale est régle au maximum ou tourné complètement dans le sens des aiguilles d'une montre, BASS et TREBLE ne peuvent plus être régles.

5 Si vous n'avez pas besoin de régler la tonalité, appuyez sur SOURCE DIRECT.

• Si la touche est enforcée, "ON", les signaux ne passent pas par le circuit de réglage de tonalité (graves, aiguus et balance), ce qui permet une(Meilleure qualite de son lors de la lecture.
• Si la touche n'est pas enforcée, "■OFF", vous pouvez régler le son selon vos préférences.

6 Appuyez sur MUTE 品 × pour couper le son. L'indicateur d'alimentation de I'unité principale clignote en rouge.
- Enoncez à nouveau pour restaurer le son.

Vous pouvez aussi effectuer l'opération suivante pour selectionner une source d'entrée.

Utilisation de la molette de l'appareil

Tournez INPUT SELECTOR.

• Sélectionnez INPUT SELECTOR pourCHOISIR la source d'entrée, comme indiqué ci-dessous.

Réglage de la tonalité (LOUDNESS)

Lorsque le volume est bas et que vous reglez LOUDNESS sur "ON", les basses et les aigus, difficiles à entendre lorsque le volume est bas, sont renforcés pour que vous puissiez bénéficier d'un son plus naturel.

Appuyez sur LOUDNESS sur l'appareil principal.

• Remettez le bouton sur la position "■OFF" pour revenir aux réglages d'origine.

Installation des enceintes (PMA-720AE uniquement)

Appuyez sur SPEAKERS A ou B sur l'appareil principal.

• Lorsque A (ou B) est réglé sur "ON", le son sort des enceintes connectées aux bornes de sortie A (ou B).
• Lorsque A et B sont tous deux régles sur "ON", le son sort des enceintes connectées aux bornes de sortie A et B.
• Lorsque A et B sont tous deux régles sur "■OFF", aucun son ne sort des enceintes. Procedez à ce réglage lorsque vous utilisez des écouteurs.

Utilisation d'écouteurs

Branchez les écouteurs dans la prise PHONES.

La sortie enceintes est désactivée lorsque les écouteurs sont branchés (PMA-520AE uniquement).

REMARQUE

Afin d'éviter toute perte auditive, ne pas augmenter excessivement le niveau du volume lors de l'utilisation du casque.

Démarrer l'enregistrement

1 Appuyez sur la touche de seLECTION de la source d'entrée (CD, NETWORK, PHONO, AUX ou TUNER) à enregistrer.

2 Réglez l'enregistreur en mode enregistrement.
3 Démarrez la lecture de la source à enregistrer.

Réglage du mode veille automatique

Lorsque cet apparéil n'est pas utilisé pendant 30 minutes, il passait automatiquement en mode veille.

• Le réglage par défaut est sur "Marche".

Maintenez AMP POWER appuyé pendant au moins 5 secondes.

• Le mode veille automatique passé de Arrêt à Marche.
• Le témoin d'alimentation indique l'activation ou la désaction (Marche/Arrêt) du mode veille automatique pendant la veille, comme illustré ci-dessous.

Mode veille automatique "Arrêt" Mode veille automatique "Marche" "Allumé en rouge" "Éteint"
- Le témoin d'alimentation clignote en rouge pendant le réglage du mode veille automatique.

Si vous reglez le mode veille automatique quand l'appareil est sur Arrêt, celui-ci passée en mode veille dés la fin du réglage du mode veille automatique.

Informations

Dans ce chapitre figurent des informations diverses concernant cet apparéil. N'hésitez pas à les consulter en cas de besoin.

Nomenclature et fonctions page 13
Dépistage des pannes page 18
Spécifications page 19

Nomenclature et fonctions

Pour les touches qui ne sont pas décrites ici, dire la page indiquée entre parenthèses ( ).

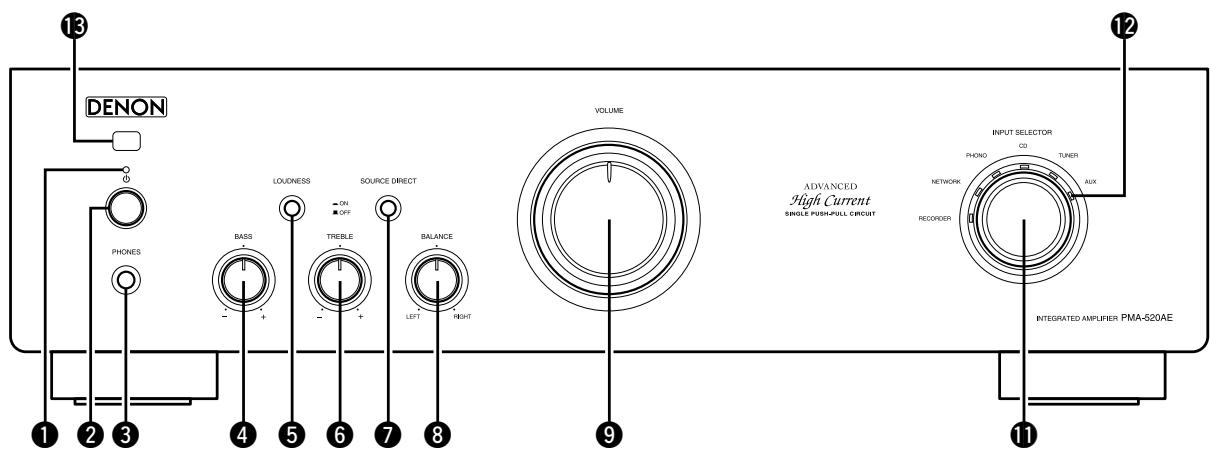

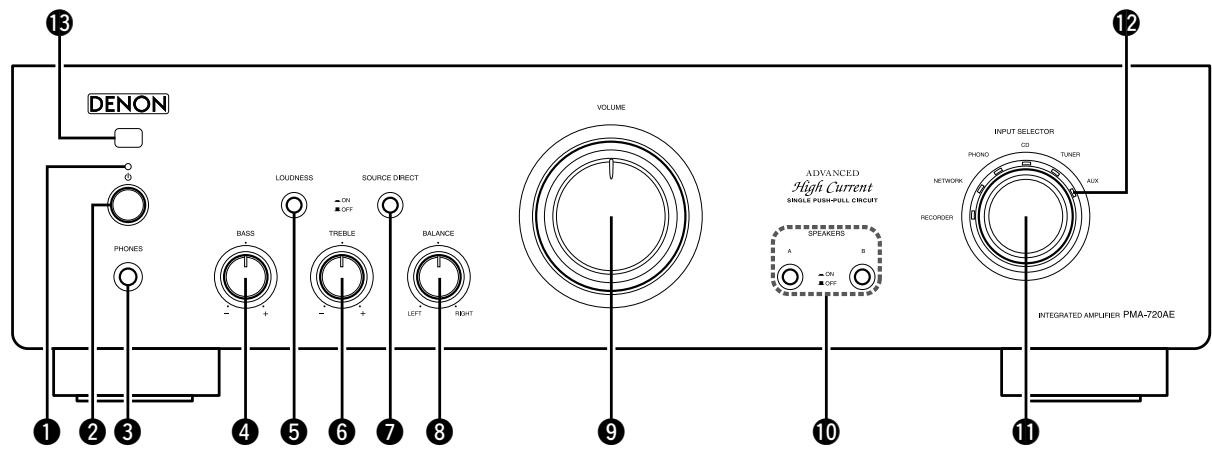

Panneau avant

PMA-720AE

PMA-520AE

Témoin principal (10) Indique l'etat de l'appareil comme suit:

• Pendant quelques secondes après avoir mis l'appareil sous tension Rouge (clignotant)
• Alimentation "Marche" Vert
• Mute Rouge (clignotant)
  Veille Rouge
• Alimentation "Arrêt"............ Arrêt

Interrupteur principal (b) (10)

3 Prise de casque audio (PHONES) (11)
4Commande BASS (10)
5 Interrupteur LOUDNESS (11)
6Commande TREBLE (10)
Interrupteur SOURCE DIRECT (10)
8Commande BALANCE (10)
9Commande VOLUME (10)
Interrupteurs SPEAKERS A/B (10)
1 Molette INPUT SELECTOR (10)
12 Temoin d'entree (10)
13 Capteur de télécommande (17)

REMARQUE

Les fonctions 4, 6 et 8 ne sont disponibles que lorsque le commutateur SOURCE DIRECT est reglé sur "■OFF".

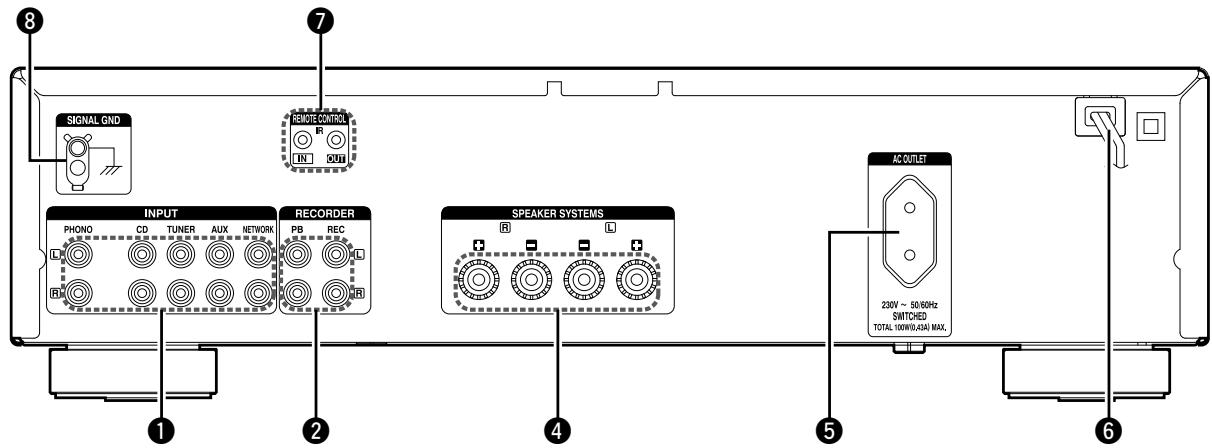

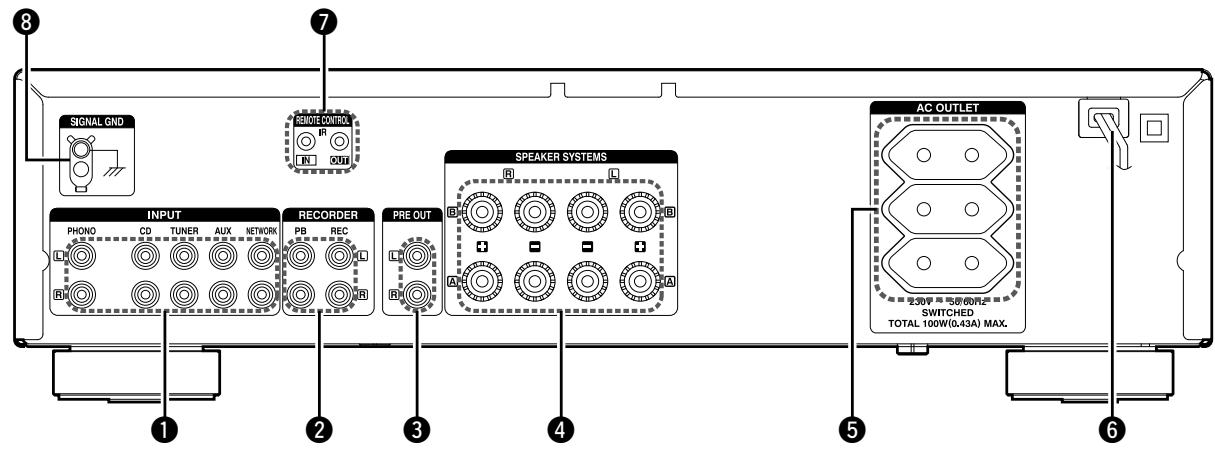

Panneau arrête

PMA-720AE

PMA-520AE

1 Connecteurs d'entrée (INPUTS) 4
Connecteurs entrée/sorting (enregistements) (RECORDER) (10)
3 Bornes PRE OUT
4 Bornes des systèmes d'enceintes (SPEAKER SYSTEMS) (4)
5 Sortie CA (8)
6 Cordon d'alimentation (8)
Prises REMOTE CONTROL

Prise d'extension pour une utilisation future.

Borne SIGNAL GND (terre)

REMARQUE

• Cetteborne n'est pas une prise de terre de sécurité.
• La borne SIGNAL GND de cet appeareil n'est pas une connexion terrestre sure. Connectez-la pour réduire le bruit lorsqu'il est excessif. Veuillez remarquer qu'en fonction de la platine tournedisque, connecter la ligne terrestre peut avoir l'effet inverse d'augmenter le niveau de bruit. Dans ce cas, il est inutile de connecter la ligne terrestre.

Télécommande

Ce chapitre explique les touches utilisées pour dire chaque source.

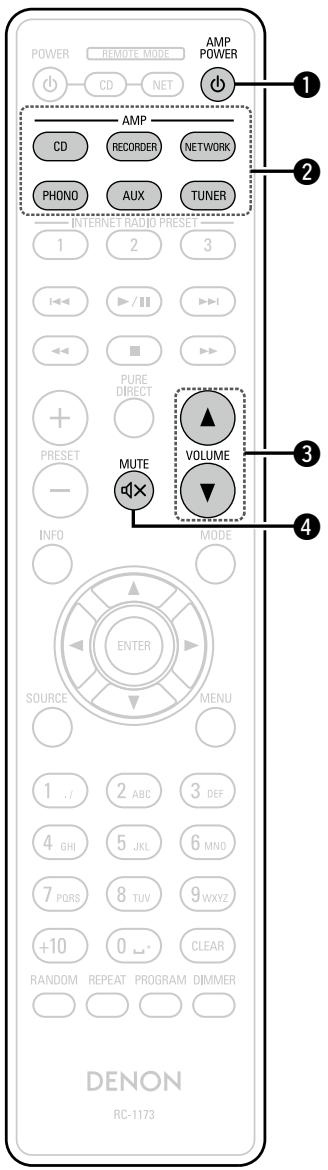

Fonctionnement de AMP

1 Touche AMP POWER (6) (10)
Touches de selection de la source d'entrée (AMP) (10)
3 Touches VOLUME (▲▼) ………………………………………… (10)
4 Touche de mise en sourdine (MUTE X) (10)

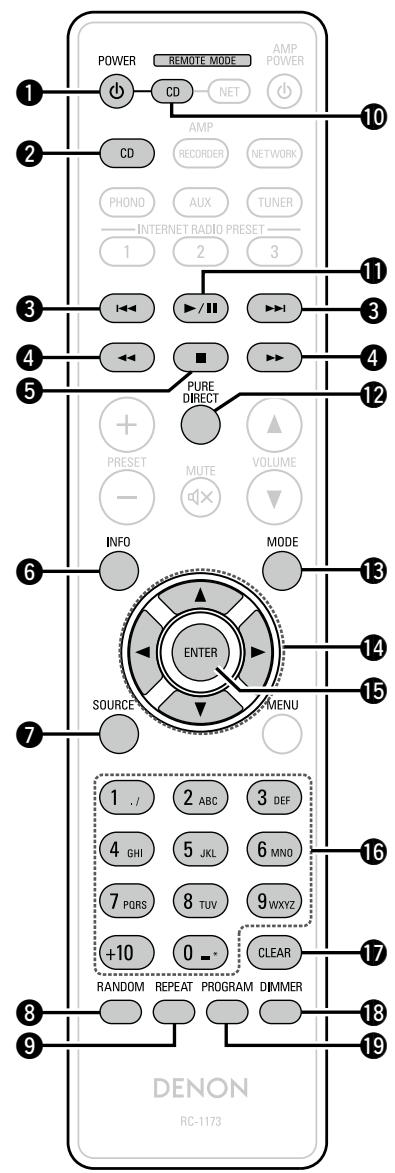

Fonctionnement du CD

1 Touche POWER (O)
Touches de selection de la source d'entrée (CD)
3 Touches Retour rapide/Avance rapide (I_▲▲, ▷▶■)
4 Touches d'avance rapide/de return rapide ( ,)
⑤ Touche Arret (■)
6 Touche Information (INFO)
7 Touche SOURCE
8 Touche RANDOM
9 Touche REPEAT
10 Touche de selection du mode distant (CD)
1 Touche II
12 Touche PURE DIRECT
13 Touche MODE
14 Touches curseurs ( )
15 Touche ENTER
16 Touches numerotées (0 - 9, +10)
1 Touche CLEAR
13 Touche DIMMER
19 Touche PROGRAM

Changer de mode distant

Pour faire fonctionner le CD, appuyez sur CD pour faire passer la télécommande en mode CD.

• CD s'allume pendant environ deux secondes.

Faites fonctionner l'amplificateur à l'aide de la touche amplificateur même si la télécommande est en mode CD.

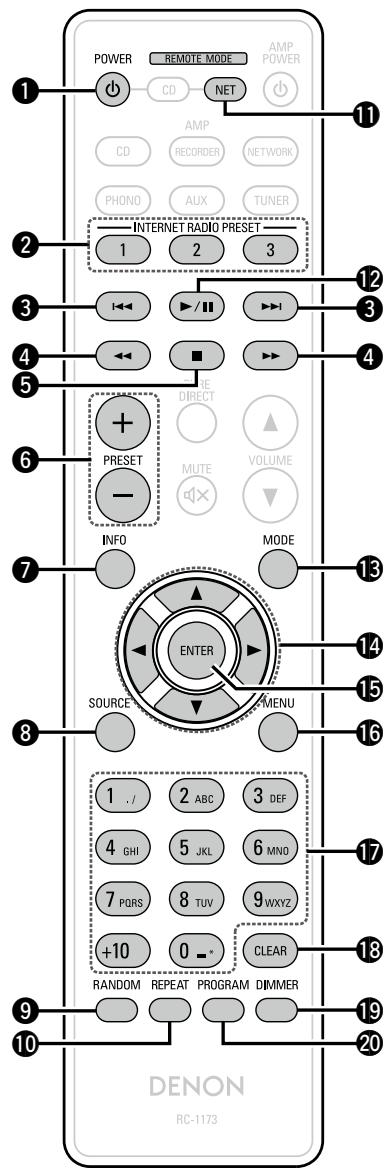

Fonctionnement de NETWORK

1 Touche POWER (b)
Touches INTERNET RADIO STATION (1-3)
3 Touches Retour rapide/Avance rapide (I_▲, ▷▶I)
4 Touches d'avance rapide/de return rapide ( ,)
⑤ Touche Arret (■)
6 Touches PRESET (+, -)
Touche Information (INFO)
8 Touche SOURCE
9 Touche RANDOM
10 Touche REPEAT
1 Touche de selection du mode distant (NET)
12 Touche II
13 Touche MODE
14 Touches curseurs ( < )
15 Touche ENTER
16 Touche MENU
17 Touches numerotées (0 - 9, +10)
18 Touche CLEAR
19 Touche DIMMER
20 Touche PROGRAM

Changer de mode distant

Pour faire fonctionner le réseau, appuyez sur NET pour faire passer la télécommande en mode NETWORK.

• NET s'allume pendant environ deux secondes.

Faites fonctionner l'amplificateur à l'aide de la touche amplificateur même si la télécommande est en mode NETWORK.

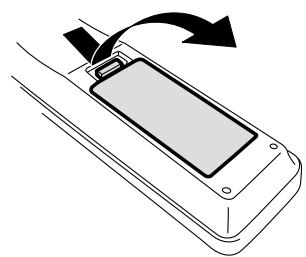

Insertion des piles

① Poussez le couvercle arrêté dans le sens de la flèche et retirez-le.

② Insérez correctement les deux piles comme indiqué par les marques situées dans le compartment des piles.

③ Remettez le couvercle en place.

REMARQUE

• Insérez les piles spécifiées dans la télécommande.
• Remplacez les piles si l'appareil ne fonctionne pas même lorsque la télécommande est actionné à proximé. (Les piles fournies ne servent qu'aux opérations de vérification. Remplacez-les par des piles neuves sans attendre.)
• Lorsque vous insérez les piles, assurez-vous de les placer dans le bon sens, en respectant les marques et qui figurent dans le compartment à piles.
• Pour éviter un endommagement de la télécommande ou une fuite du liquide des piles:
• Ne pas mélanger piles neuves et ancériennes.
• Ne pas utiliser deux types de piles différents.
• Ne pas essayer de charger de piles sèches.
• Ne pas court-circuiter, démonter, chauffer ou brûr les piles.
• Ne placez pas la pile dans un endroit exposé à la lumière directe du soleil ou dans des endroits représentant des températures extrémement élevées, par exemple près d'un radiateur.
• En cas de fuite du liquide de pile, essuyez soigneusement l'intérieur du compartment avant d'insérer de nouvelles piles.
• Otez les piles de la télécommande si vous ne l'utilisez pas pendant longtemps.
• Veuillez vous débarrasser des piles usagées conformément aux lois locales relatives à la mise au rebut des piles.
• La télécommande risque de ne pas fonctionner correctement en cas d'utilisation de piles rechargeables.

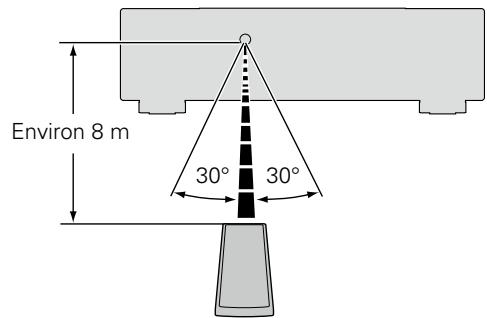

Portée de la télécommande

Pointez la télécommande vers le capteur de télécommande de l'unité.

REMARQUE

• L'appareil ou la télécommande risque de fonctionner incorrectement si le capteur de la télécommande est exposé directement à la lumière du soleil, à une luzière artificielle puissant émise par une lampe fluorescente de type inverseur ou à une luzière infrarouge.
• Lors de l'utilisation d'appareils video 3D transmettant des ondes radio (signaux infrarouges, etc.) entre divers appareils (monitreur, lunettes 3D, émetteur 3D, etc.), il se peut que la télécommande ne fonctionne pas en raison d'interférences occasionnées par de telles ondes. Si tel est le cas, ajustez l'orientation et la distance de la transmission 3D de chaque appareil, puis vérifie si le fonctionnement de la télécommande est toujours affecté par les ondes.

Explication des termes

C

Circuit de protection

Cette fonction est destinée à prévenir les dommages aux composants sur secteur lorsqu'une anomalie, surcharge ou surtension par exemple, survient pour une raison quelconque.

Dans cet apparéil, le témoin d'alimentation clignote et l' apparéil passée en mode veille lorsqu'une anomalie se produit.

Connexion à double câblage (PMA-720AE uniquement)

Cette méthode de connexion d'une enceinte en utilisant deux câbles d'enceinte permet de transmettre séparément les signaux des aigus et ceux des basses.

Cela peut une lecture en réduisant au minimum les interférences entre les enceintes gamme basse et gamme élevé.

1

Impedance des enceintes

Cela représenté la résistance nominale exacte du jeu d'enceintes en courant alternatif et cette valeur s'exprime en ohms.

Plus l'impédance est faible, plus la sortie est importante. Cependant, cela augmente la charge de l'amplificateur. Utilisez des enceintes dont l'impédance est supportée par cet apparéil.

S

Source direct

Il devient possible d'obtenir une lecture avec une plus grande fidélité car les signaux d'entrée audio sont sortis ignorantant les circuits de contrôle de la qualité audio (basses/aigus/balance).

En cas de problème, vérifiez d'abord les éléments suivants:

1 Les connexions sont-elles correctes?

2. Avez-vous suivi les instructions du manuel?

3 Les autres composants fonctionnement-ils correctement?

Si l'appareil ne fonctionne pas correctement, vérifie les points énumérés dans le tableau ci-dessous. Si le problème persististe, il s'agit peut-être d'un dysfonctionnement.

Dans ce cas, débranchez immédiatement le cordon d'alimentation et contactez votre revendeur.

Symptôme	Cause	Mesure	Page
Lorsque l'appareil est sous tension, l'indicateur d'alimentation ne s'allume pas etaucun son n'estémis.	• La prise du cordon d'alimentation n'est pas totalement enforcée.	• Vérifiez que le cordon est inséré fermement dans la prise d'alimentation murale.	8
L'alimentation s'interrrompt brutalement pendant l'utilisation de l'appareil, l'indicateur d'alimentation clignote en rouge par intervalles d'environ 1 seconde.	• Le circuit de protection s'active selon la température dans les parties internes de l'appareil.	• Veuillez couper l'alimentation une fois, et la réactiver une fois la température suffisamment descendue.• Réinstalléz l'appareil dans un endroit correctement ventilé.	55
L'alimentation s'interrrompt brutalement pendant l'utilisation de l'appareil, l'indicateur d'alimentation clignote en rouge par intervalles d'environ 0,5 seconde.	• Vous utilisez une enceinte dont l'impédance n'est pas supportée par cet appareil.• Le circuit de protection a été activé car les fils de cables d'enceinte différents se sont touchés, ou un fil s'est échéppé de la borne et touche le panneau arrêté de l'appareil.	• Veuillez utiliser les enceintes ayant l'impédance appropriée.• Débranchez le cordon d'alimentation, puis torsadez fermement les fils ou reformez les extrémités, etc. Effectuez de nouveau le branchement.	54
Mème avec l'alimentation, le tímoin d'alimentation clignote en rouge toutes les 0,5 secondes environ.	• Le circuit amplificateur de l'appareil est défaillant.	• Coupez l'alimentation et contactez le conseiller du service DENON.	-

Symptôme	Cause	Mesure	Page
L'indicateur d'alimentation s'allume mais aucun son n'est émis.	• Les cables des enceintes ne sont pas bien branchés.L'appareil que vous souhaitez écouter n'a pas été sélectionné.La commande du volume est réglée au minimum.Le cable d'entrée n'est pas bien branché.	• Connectez correctement.Assurez-vous que la bonne entrée a été sélectionnée.Amenez à un niveau appropriéConnectez correctement.	5, 61010, 1313
Le son ne sort que du haut-parleur droit ou gauche.	• Les cables des enceintes ne sont pas bien branchés.Lé cable d'entrée n'est pas bien branché.La balance droite/gauche est mal réglée.	• Connectez correctement.• Connectez correctement.• Ajustez la balance appropriée à l'aide du bouton de contrôle de la balance.	4, 5, 65, 610
Pour le son en stéréo, les positions des instruments sont inversées gauche/droite.	• Les connexions des enceintes ou des cables d'entrée sont inverséeses.	Vérifiez les connexions pour vous assurer que le côte gauche est connecté au gauche et le côte croit de droit au croit.	5, 6
Un bourdonnement se fait entendre lors de la lecture de disques.	• Le fil de terre du lecteur n'est pas branché.Les cables ne sont pas bien connectés aux bornes PHONO.Interférences de la télé ou d'un magnétoscope à proximité du lecteur.	• Connectez correctement.• Connectez correctement.• Essayez de changer la position dont les péripériques sont installés.	77-
Un renonnement se fait entendre lors de la lecture si le volume est trop élevé.	• Le lecteur et les enceintes sont trop pres les uns des autres.Les vibrations des enceintes sont transmises au lecteur par le sol.	• Installéz le lecteur et les enceintes aussi loin que possible les uns des autres.Servez-vous de coussins, etc., pour absorber les vibrations des enceintes.	- -
Le son est déformé pendant la lecture.	• La pression de l'aiguille est incorrecte.Il y a de la poussière sur le bout de l'aiguille.La cellule est défectueuse.	• Ajustez la pression de l'aiguille.Vérifiez le bout de l'aiguille.Remplacez la cellule.	- - -

PMA-720AE

Partie amplificateur de puissance

Puissance nominale:

Lecteur 2 canaux (CD SP OUT)

50 W + 50 W (8 Ω, 20 Hz - 20 kHz, T.H.D. 0,07 %)

Puisance dynamique:

85 W + 85 W (4 Ω, DIN, 1 kHz, T.H.D. 0,7 %)

Distorsion harmonique totale:

0,01% (Puissance nominale: -3 dB), 8 Ω, 1 kHz

Bornes de sortie:

Enceinte A ou B: 4-16 Ω

A+B:8-16Ω

Convient aux casques/casques stéreo

Pre-amplificateur

Sortie PREOUT:

0.7V

Sortie amplificateur égaliseur: (Bornes PRE OUT)

150mV

Sensibilité d'entrée / Impédance d'entrée:

PHONO (MM): 2,5 mV/47 kΩ

CD, TUNER, AUX, Réseau, RECORDER:

110 mV / 30 kΩ (SOURCE DIRECT ARRET)

110 mV / 16 kΩ (SOURCE DIRECT ACTIVEE)

Variation RIAA:

PHONO (MM): 20Hz - 20kHz± 0.5 dB

□ Performance générale

S/B (IHF-A chargée):

PHONO (MM): 86 dB

(Lorsque les bornes d'entrée sont court-circuitées, signal d'entrée 5mV )

CD, TUNER, AUX, Réseau, RECORDER:

107 dB (bornes d'entrée court-circuitées)

Contrôle de la tonalité:

BASS: 100 Hz ±8 dB

TREBLE: 10kHz± 8 dB

Intensité:

100 Hz +6 dB, 10 kHz: +6 dB

Général

Alimentation:

CA 230 V, 50/60 Hz

Consommation:

200W

Consommation électrique en mode veille:

0,3W

Prises d'alimentation:

3 prises commandées par interrupteur, capacité totale 100 W (0,43 A)

• Pour des raisons d'amélioration, les caractéristiques et l'apparce sont susceptibles d'être modifiées sans averissement préalable.

PMA-520AE

Partie amplificateur de puissance

Puisance nominale:

Lecteur 2 canaux (CD SP OUT)

45 W + 45 W (8 Ω, 20 Hz - 20 kHz, T.H.D. 0,07 %)

Puisance dynamique:

70 W + 70 W (4 Ω, DIN, 1 kHz, T.H.D. 0,7 %)

Distorsion harmonique totale:

0,02% (Puissance nominale: -3 dB), 8Ω, 1 kHz

Bornes de sortie:

Enceintes: 4 - 16 Ω

Convient aux casques/casques stéreo

Pre-amplificateur

Sortie amplificateur égaliseur: (Bornes PRE OUT)

150mV

Sensibilité d'entrée / Impédance d'entrée:

PHONO (MM): 2,5 mV / 47 kΩ

CD, TUNER, AUX, Réseau, REORDER:

110 mV / 30 kΩ (SOURCE DIRECT OFF)

110 mV / 16 kΩ (SOURCE DIRECT ON)

PHONO (MM): 20 Hz - 20 kHz ±0.5 dB

Variation RIAA:

□ Performance générale

S/B (IHF-A chargée):

PHONO (MM): 84 dB

(Lorsque les bornes d'entrée sont court-circuits, signal d'entrée 5mV

CD, TUNER, AUX, Résau, RECORDER:

Contrôle de la tonalité:

BASS: 100Hz± 8 dB

TREBLE: 10kHz± 8 dB

Intensité:

100 Hz +6 dB, 10 kHz: +6 dB

Général

Alimentation:

CA 230V ，50/60Hz

Consummation:

185W

Consommation électrique en mode veille:

0,3W

Prise d'alimentation:

1 prise commande par interrupteur, capacité totale 100 W (0,43 A)

• Pour des raisons d'amélioration, les caractéristiques et l'apparce sont susceptibles d'être modifiées sans averissement préalable.

Index

B

BALANCE 13

BASS 13

C

Cable

Cable audio 4
Cable d'enceinte 4

Cable d'enceinte 4

Cables utilisés pour les connexions 4
Circuit de protection 5, 17

Connexion

Cordon d'alimentation 8
Enceintes 4
Enregistreur 8
Lecteur 7
Prises PRE OUT (PMA-720AE uniquement)…… 7

Cordon d'alimentation 8

D

Doublecâblage 6,17

#

Impedance des enceintes 5, 17

INPUT SELECTOR 10

L

LOUDNESS 11

M

Mode veille automatique 11

Muet 10

道P

Piles 17

道R

Réglage de la tonalité 10

道S

Source direct 17
SOURCE DIRECT 10
SPEAKERS A/B 13

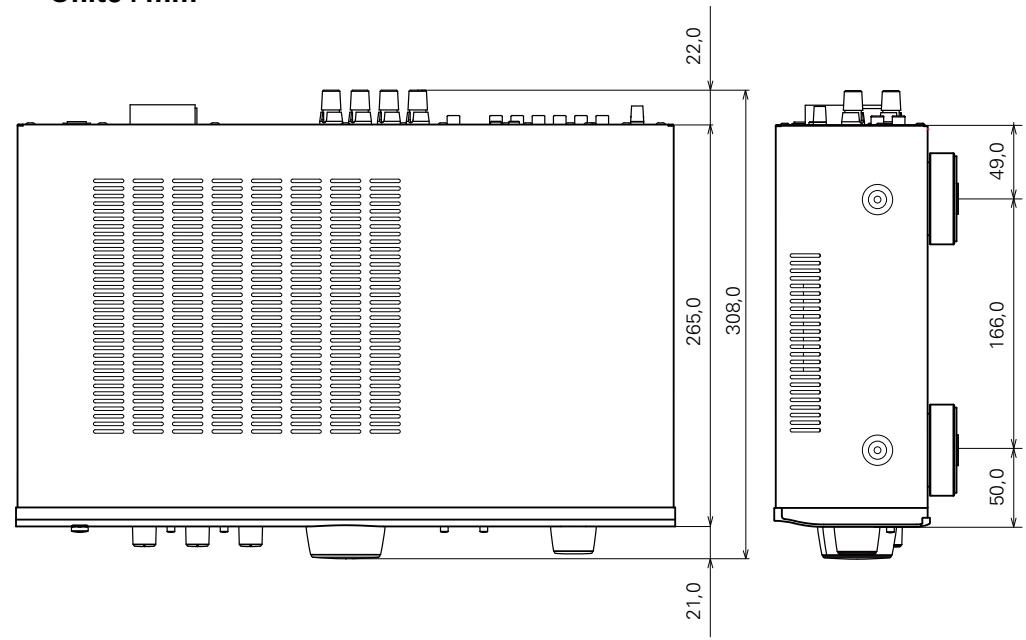

Dimensions

T

Télécommande 15
TREBLE 13

道V

VOLUME 13

Unité : mm

Poids : PMA- 720AE: 7,1 kg

PMA-520AE: 6,8 kg
