MODE D'EMPLOI MUSIC BOY 51 GRUNDIG
22 Sécurité/Informations 26 Réglages 23 Vue d'ensemble 28 Fonctionnement 25 Alimentation électrique 94 Service
Veuillez respecter les recommandations suivantes afin de pouvoir profiter longtemps de votre appareil :
Cet appareil est conçu pour la restitution de signaux audio. Toute autre utilisation est formellement exclue.
Tenez l'appareil à l'abri de l'humidité (projections d'eau). Ne posez pas de récipients contenant des liquides (vases ou autres) sur l'appareil. Ces récipients pourraient se renverser et les liquides s'en écouler pourraient endomager le système électrique.
Lors de l'installation de votre appareil, tenez compte du fait que la plupart des meubles sont recouverts de vernis, de peinture ou de matières plastiques et que ces revêtements contiennent des additifs chimiques. Ces additifs peuvent entre autres attaquer le matériel des pieds de votre appareil et laisser ainsi sur les meubles des traces indélébiles ou difficiles à enlever.
N'utilisez pas de détergents, ceux-ci risqueraient d'endommager le boîtier. Nettoyez l'appareil à l'aide d'une peu de chamois propre et humide.
N'ouvre jamais le boîtier de l'appareil. La garantie du fabricant ne couvrira aucun dégât occasionné par des manipulations inadéquates.
La plaque signalétique se trouve sur la face inférieure de l'appareil.
Cet appareil est antiparasité conformément aux directives européennes en vigueur.
Ce produit est conforme aux directives européennes 89/336/CEE, 73/23/CEE et 93/68/CEE.
Cet appareil est conforme aux consignes de sécurité VDE 0860 et donc à la législation internationale de sécurité IEC 65.
Caractéristiques techniques
Alimentation en courant : 230 volts, 50/60 Hz
Puissance absorbée max. : en service < 5W en veille < 1W
Puissance de sortie : DIN 45324, 10% THD 1W
Gammes d'ondes : FM 87,5...108,0 MHz
Dimensions et poids : L x H x P 247 x 127 x 62 mm
Poids de l'appareil 0,9 kg env.
Protection de l'environnement
Nous avons réduit au maximum le matériel d'emballage de votre appareil. Il se divise en deux parties : d'un côté, la boîte en carton, et de l'autre, l'emballage plastique en polyéthylène. Veillez à respecter la réglementation locale en matière d'élimination du matériel d'emballage.
Sous réserve de modifications techniques ou optiques!

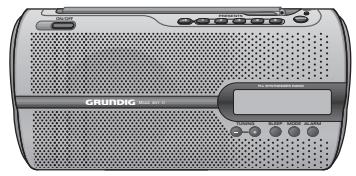

Commandes sur la face supérieure
ON/OFF Permet de mettre l'appareil en marche et en arrêt.
Pour le rangement de l'antenne téléscopique.
1,2,3,4,5 +5
Touches de stations destinées à mémoriser et à appeler les stations. Permet d'activer le second niveau de mémorisation des touches de stations 1, 2, 3, 4, 5.
SNOOZE Interrupt la fonction réveil.
MEM.
Permet de mémoriser les stations radio sur les touches de stations 1, 2, 3, 4, 5 (emplacements mémoire 1-5, emplacements mémoire 6-10 après activation du second niveau de mémorisation à l'aide de +5).
Commandes sur la face avant
TUNING Une pression brève permet de changer de fréquence dans l'ordre décroissant, par incréments de 50 kHz; une pression prolongée active la recherche automatique de fréquence dans l'ordre décroissant. Permet le réglage des heures sur la pendule et sur l'horloge de réveil. + TUNING Une pression brève permet de changer de fréquence dans l'ordre croissant, par incréments de 50 kHz; une pression prolongée active la recherche automatique de fréquence dans l'ordre croissant. Permet le réglage des minutes sur la pendule et sur l'horloge de réveil.
SLEEP Permet de régler la fonction arrêt programmé.
MODE Active le réglage de la pendule et de l'horaire de réveil, permet, pendant le fonctionnement de la radio, de visualiser brièvement l'heure indiquée par la pendule (pression unique) ou l'horaire de réveil programme (double pression).
ALARM Permet d'activer et de désactiver la fonction réveil.
Commandes sur les côtés
Permet de régler le volume.
Permet deCHOISIR entre REVEIL par sonnerie ou REVEIL par émission radio.
Permet de régler la sonorité.
Douille pour écouteurs (fiche stéréo 3,5 mm) ; restitution sur écouteurs en mono.
Commandes sur la face arrêté
AC ~
Douille de raccordement du câble secteur ci-joint.
Poignée.
Couverture du compartiment des piles.
Commandes sur la face inférieure
déverrouiller et déverrouiller les touches.
L'affichage
Ce symbole apparaît et clignote lorsque les piles s'épuisent (n'apparaît pas pour les piles de secours ou si l'appareil est branché sur secteur).
Indique que la fonction réveil est activée et programme sur réveil par sonnerie.
Indique que la fonction réveil est activée et programme sur réveil par émission radio.
Indique que la fonction arrêt programme est activée.
Le verrouillage des touches est activé.
100.6
Affichage de la fréquence, de l'heure, de l'horaire de réveil ou de l'arrêt programme.
100.6.
Indique le changement de fréquence par incréments de 50 kHz.
Clignote lors de la mémorisation d'une station radio sur l'une des touches de stations, indique une station mémorisée.
Indique l'emplacement mémoire sur la touche de station.
MHz
Affichage de la fréquence
Indique la gamme d'ondes (UKW=ondes ultra-courtes) sélectionnée.
Remarque :
Vérifiez que la tension secteur indiquée sur la plaque signalétique (apposée sur la face inférieure de l'appareil) correspond à la tension secteur locale. Si ce n'est pas le cas, veuillez contacter votre revendeur spécialisé.
1. Branchez le câble secteur ci-joint dans la douille ~ AC de l'appareil.
2. Enforcez la fiche du câble secteur dans votre prise secteur (230 V ~, 50/60 Hz).
Remarques :
Si des piles se trouvent dans l'appareil, celles-ci ne sont plus sollicitées lorsque vous branchez l'appareil sur secteur.
L'appareil n'est complètement débranché que si vous avez retiré la fiche secteur de la prise secteur !
Fonctionnement sur piles
L'appareil peut également fonctionner sur piles (non fournies). Cela n'est possible que si le câble n'est pas branché dans la prise secteur.
Pour ouvrir le compartiment des piles, appuyez sur les emplacements marqués de flèches comme indiqué sur le dessin et poussez le couvercle vers le bas. 2 Insérez quatre piles (4×1, 5V, type IEC, AM2, LR 14, taille C) en respectant la polarité indiquée dans le compartiment.
Remarques :
Veillez à remplacer les piles lorsqu'elles sont usées ou si vous n'utilisez pas l'appareil pour une durée prolongée. Lorsque les piles s'épuisent, le symbole représentant une pile apparaît sur l'afficheur et clignote. Ceci ne se produit pas si le câble secteur de l'appareil est branché.
La garantie du fabricant ne couvre aucun dégat occasionné par un oubli de piles usées.
Remarque relative à l'environnement :
Ne jetez pas les piles dans les ordures ménagères, même si elles ne contiennent pas de métaux lourds. Veillez à la protection de l'environnement en déposant par exemple les piles usagées dans un centre de collecte prévu à cet effet. Renseignez-vous sur la législation en vigueur dans votre pays.
Mise en place des piles de secours
Lorsque l'appareil est branché sur secteur, les piles de secours empêchent que les réglages mémorisés soient effacés en cas de panne de courant ou si vous retirez le câble de la prise pendant quelques instants.
Pour ouvrir le compartiment des piles, appuyez sur les emplacements marqués de flèches comme indiqué sur le dessin et poussez le couvercle vers le bas. 2 Lorsque vous insérez les piles (de type Micro, par ex. AM 3, LR 6, taille AA), respectez la polarité indiquée au fond du compartiment des piles.
Remarque :
En l'absence de piles principales et si l'appareil n'est pas branché sur secteur, vous avez 10 secondes pour changer les piles de secours.
Réglage et mémorisation des stations de radio
Lors de son premier branchement sur secteur ou de la première mise en place de piles, l'appareil lance une recherche automatique de stations et mémorise les dix premières stations dont la réception est suffisamment puissante sur les touches de stations 1, 2, 3, 4, 5. Vous pouvez interrompre cette recherche en appuyant sur «MEM.«.
Vous pouvez également sélectionner et mémoriser les stations de radio manuellement.
100.6 M 2 MHz FM
96.9MHz FM
88.9 M MHz FM
88.9 M 3 MHz FM
88.9 M 3 MHz FM
1. Mettez l'appareil en marche en appuyant sur «ON/OFF».
- Vous entendez alors la station sélectionnée en dernier.
2 Appuyez par brèves pressions répétées sur «- TUNING » ou sur «+ TUNING » jusqu'à ce que vous obtieniez la fréquence souhaitée.
- Affichage : la fréquence change par incrément de 50 kHz;
ou bien
maintenez la touche « TUNING » ou « + TUNING » enfoncée pendant 1 seconde environ.
- Affichage : la recherche automatique s'arrête dès qu'une fréquence radio dont la réception est suffisamment puissante a été repérée.
Pour activer la fonction de mémorisation, appuyez sur « MEM. »
-Affichage: « M » clignote.
Remarque :
Si vous ne pressez aucune touche pendant plus de 3 secondes, l'appareil quitte le mode mémorisation sans modifications.
Appuyez sur la touche de station de votre choix 1, 2, 3, 4, 5 (emplacements mémoire 1 à 5).
-Affiche: p. ex. 3 M clignote;
ou bien
appuyez sur +5 et sur la touche de station de votre choix 1,2,3, 4,5 (emplacements mémoire 6 à 10).
-Affiche: p. ex. 8, M clignote.
Pour mémoriser la station, appuyez à nouveau sur «MEM.«
- Affichage : la fréquence, «M» et par ex. «3» ou «8».
Réglage de l'heure
Lors de la première mise en service de l'appareil, vous devez mettre sa pendule à l'heure.
12:00
1 Laissez l'appareil éteint et appuyez sur MODE jusqu'à ce que l'heure de la pendule apparaisse.
Remarque :
Si vous ne pressez aucune touche pendant plus de 3 secondes, l'appareil quitte le mode réglage. Les modifications effectuées sur les réglages sont maintenues.
2 Appuyez plusieurs fois brièvement (réglement pas à pas) ou bien de manière prolongée (défilement des heures) sur « TUNING« pour régler les heures. 3 Appuyez plusieurs fois brièvement (réglement pas à pas) ou bien de manière prolongée (défilement des minutes) sur « TUNING« pour régler les minutes. 4 Pour confirmer votre réglage, appuyez sur « MODE«.
- Affichage : l'heure actuelle.
18:25
6:20
21:51
Réglage de l'horaire de réveil
1 Mettez l'appareil à l'arrêt en appuyant sur «ON/OFF».
- Affichage : l'heure actuelle.
2 Appuyez brièvement sur MODE.
- Affichage : l'horaire de réveil programme en dernier, « ou » clignote.
Appuyez sur «MODE» jusqu'à ce que l'horaire de réveil clignote sur l'afficheur.
Remarque :
Si vous ne pressez aucune touche pendant plus de 3 secondes, l'appareil quitte le mode réglage. Les modifications effectuées sur les réglages sont maintenues.
4 Appuyez plusieurs fois brièvement (réglage pas à pas) ou bien de manière prolongée (défilement des heures) sur « TUNING« pour régler les heures.
5 minutes) sur « TUNING« pour régler les minutes.
6 Pour confirmer votre réglage, appuyez sur « MODE«.
- Affichage : l'horaire de réveil programme, « ou » clignote.
L'affichage repasse au bout de quelques instants à l'indication de l'heure actuelle.
Mise en marche et à l'arrêt
1 Pour permettre l'appareil en marche et à l'arrêt, appuyez sur ON/OFF
Fonction radio
Pour obtenir une parfaite réception en FM, il vous suffit de tirer et d'orienter l'antenne téléscopique.
Sélection de l'une des stations mémorisées
1. Sélectionnez la station de votre choix à l'aide des touches « 1, 2, 3, 4, 5 » (emplacements mémoire 1 à 5) ou au moyen de « + 5 » et des touches de stations « 1, 2, 3, 4, 5 » (emplacements mémoire 6 à 10).
Réglage du volume
1 Réglez le volume à votre convenance à l'aide de + VOL. -<
Réglage de la sonorité
1. Réglez la sonorité à votre convenance à l'aide de « TONE ».
Visualisation de l'heure actuelle
1 Pour faire apparaître brièvement l'heure, appuyez sur « MODE ». L'afficheur indique l'heure pendant quelques instants, puis repasse à l'indication de la fréquence.
Réveil par sonnerie
1 Mettez l'appareil à l'arrêt en appuyant sur «ON/OFF». 2 Sélectionnez le signal de réveil "sonnerie" (» à l'aide du sélecteur « place sur le côté droit de l'appareil. 3 Pour activer la fonction réveil, appuyez sur «ALARM». - Affichage : l'heure actuelle et » « 4 Pour contrôler l'horaire de réveil, appuyez brievement sur «MODE». - Affichage : l'horaire de réveil programme, « clignote. - L'affichage repasse au bout de quelques instanta à l'indication de l'heure actuelle, « reste affchéé. - L'appareil sonnera à l'heure que vous avez programmée.

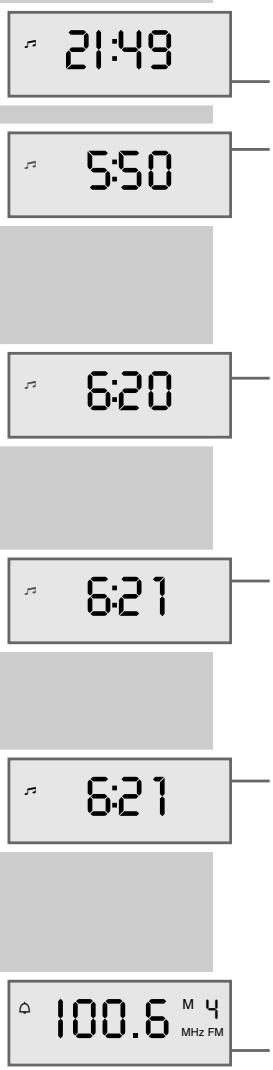

Réveil par émission radio
1 Mettez l'appareil en marche en appuyant sur ON/OFF . 2 Sélectionnez le signal de réveil "émission radio" à l'aide du sélecteur placé sur le côté droit de l'appareil. 3 Sélectionnez la station de votre choix à l'aide des touches de stations 1,2,3,4,5 ou au moyen de + 5 et des touches de stations 1,2,3,4,5
4 Régalez le volume de réveil à votre convenance à l'aide de + VOL. - 5 Mettez l'appareil à l'arrêt en appuyant sur «ON/OFF«. 6 Pour activer la fonction réveil, appuyez sur «ALARM«.
- Affichage : l'heure actuelle et « J ».
Pour contrôler l'horaire de réveil, appuyez brièvement sur «MODE«.
-Affichage: l'horaire de réveil programme,»clignote. -L'affichage repasse au bout de quelques instants à l'indication de l'heure actuelle, « reste affiché. - L'appareil vous réveillera par émission radio à l'heure que vous avez programmée.
Brève visualisation de l'horaire de réveil
1 Lorsque l'appareil est à l'arrêt, appuyez sur «MODE».
L'affichage passe de l'indication de l'heure à l'indication de l'horaire de réveil programmé. Affichage : » « ou » clignote. L'affichage repasse au bout de quelques instants à l'indication de l'heure actuelle.
Interruption de la fonction réveil
1. Appuyez sur «SNOOZE» pendant que la fonction réveil est en cours.
-Affichage : » « ou » clignote. - Le signal de réveil (sonnerie ou radio) s'arrête. - Le signal de réveil se réactive de lui-même toutes les 5 minutes (et cela pour une durée totale de 90 minutes).
Arrêt de la fonction réveil pour la journée en cours
1. Appuyez sur «ON/OFF» pendant que la fonction réveil est en cours.
-Affichage: l'heure actuelle et «ou» - Le signal de réveil (sonnerie ou radio) s'arrête, mais la fonction réveil reste activée pour le lendemain sur l'horaire programmé.
Déactivation de la fonction réveil
Pour désactiver la fonction réveil, appuyez sur «ALARM».
-Affichage : » « ou » disparait. - Le réglage de l'horaire de réveil est conservé.
2 Pour réactiver la fonction réveil, appuyez sur «ALARM».
Affiche : « ou »
Fonction arrêt programme
L'appareil dispose d'une fonction arrêt programme, laquelle éteint automatiquement la radio après écoulement de la durée que vous aurez programmée. Cette durée peut s'étendre de 10 à 90 minutes (9 durées possibles).
Activation de l'arrêt programme
1 Mettez l'appareil en marche en appuyant sur «SLEEP».
-Affiche: «et» 90 «. -Vous entendez alors la station sélectionnée en dernier.
2 Pour sélectionner la durée de votre choix (90, 80, 70, 60, 50, 40, 30, 20, 10), appuyez sur » SLEEP « jusqu'à ce qu'apparaisse la durée voulue.
-Affiche : » «, brievement » 30 «, par ex., puis la fréquence.
Remarque :
Si vous souhaitez contrôler la durée restante, appuyez brievement sur «SLEEP«.
Désactivation de l'arrêt programme
Pour désactiver la fonction arrêt programme avant écoulement de la durée sélectionnée, appuyez sur «SLEEP» jusqu'à ce que «O» apparaisse brièvement sur l'afficheur.
-Affichage : «disparait. -L'appareil s'éteint.
Verrouillage des touches
Pour verrouiller les touches, utilisez le sélecteur _ /O/ O « placé sur la face inférieure de l'appareil. -Affiche:»-O«. 2 Pour déverrouiller les touches, utilisez le sélecteur « —O / —XO « placé sur la face inférieure de l'appareil. -Affichage:»-O disparait.
Effacer tous les réglages
Si l'alimentation électrique de l'appareil est interrompue pendant au moins 2 minutes, l'état initial de l'appareil est rétabli. Tous les réglages effectués sont alors effacés.
1 Retirez pour ce faire toutes les piles, y compris les piles de secours. 2 Débranchez le câble électrique et attendez au moins 2 minutes avant de le rebrancher. - L'heure de la pendule, l'horaire de réveil et les réglages de stations sont ainsi effacés.
