Capacité	6 couverts
Type d'installation	Pose libre (non intégrable)
Nombre de programmes	6 programmes
Températures de lavage	De 40°C à 70°C selon programme
Programme express	Express 40°C - 30 min (sans séchage)
Programme standard	Economique 50°C - 171 min
Départ différé	Oui, jusqu'à 24 heures
Classe énergétique	A+
Consommation d'énergie	173 kWh/an (base 280 cycles)
Consommation d'eau	1 960 litres/an (base 280 cycles)
Classe de séchage	A
Niveau sonore	53 dB
Dimensions (L x P x H)	55 x 50 x 43,8 cm
Poids	22,5 kg
Couleur	Blanc, noir, rouge, gris
Type de commande	Touches et écran d'affichage
Adoucisseur d'eau intégré	Oui (6 niveaux H1 à H6)
Sécurité anti-débordement	Oui (code E4)
Option demi-charge	Non
Alimentation	220-240 V~ 50 Hz - 1 280 W

FOIRE AUX QUESTIONS - ELVC 531B ESSENTIELB

Quels sont les 6 programmes de lavage de l'ELVC 531B ?

L'ELVC 531B propose 6 programmes : Très sale (prélavage 50°C + lavage 70°C, 140 min, 11 L), Normalement sale (60°C, 120 min, 9 L), Economique/standard (50°C, 171 min, 7 L - programme de référence de l'étiquette énergie), Verres légèrement sale (45°C, 75 min, 7 L), Cycle rapide normalement sale (65°C, 60 min, 7 L) et Express 40°C (30 min, 6 L, sans séchage pour vaisselle légèrement sale pressée).

Comment régler l'adoucisseur d'eau intégré ?

Allumez l'appareil, puis dans la minute maintenez la touche Express 40°/30 min enfoncée 5 secondes jusqu'à l'affichage H* sur l'écran. Appuyez ensuite plusieurs fois sur cette touche pour choisir le niveau adapté à la dureté de votre eau : H1 (0 à 9°fH, eau très douce), H2 (10-20°fH), H3 (21-30°fH), H4 (31-40°fH - réglage usine), H5 (41-61°fH) ou H6 (62-80°fH, eau très dure). Renseignez-vous auprès de votre compagnie des eaux si vous ne connaissez pas la dureté locale.

Comment programmer un départ différé jusqu'à 24 heures ?

Allumez l'appareil, appuyez une ou plusieurs fois sur la touche départ différé : chaque pression ajoute 1 heure et l'écran affiche H:01, H:02, etc. jusqu'à H:24. Sélectionnez ensuite le programme souhaité. Le cycle démarrera automatiquement après le délai programmé. Pour annuler, appuyez sur départ différé jusqu'à H:00 ou éteignez puis rallumez l'appareil.

Que signifient les codes erreur E1 et E4 ?

E1 signale un problème de prise en eau : vérifiez que le robinet d'arrivée d'eau est bien ouvert, que le tuyau n'est pas plié ou obstrué, et que la pression est suffisante (minimum 0,4 bar). E4 indique un débordement : coupez immédiatement l'arrivée d'eau, retirez l'eau présente dans le fond de l'appareil, puis faites appel au service après-vente si le problème persiste.

La vaisselle sort humide ou avec des traces blanches, que faire ?

Vérifiez le niveau du liquide de rinçage via l'indicateur sur le distributeur : il ne doit jamais descendre sous 1/4. Ajustez le dosage (6 niveaux disponibles) selon la dureté de l'eau - augmentez-le en cas de gouttes ou de calcaire, réduisez-le si des traînées blanchâtres collantes apparaissent sur les verres. Si votre eau est très douce, le produit de rinçage n'est peut-être pas nécessaire.

Comment nettoyer le système de filtration 3 éléments ?

Après chaque utilisation, vérifiez les filtres. Tournez le filtre à déchets dans le sens inverse des aiguilles d'une montre, puis soulevez le filtre principal pour dégager l'ensemble. Rincez les 3 éléments (filtre principal ou filtre fin, micro-filtre et filtre à déchets) sous l'eau courante en utilisant une brosse souple si nécessaire. Ne veillez pas à plier le filtre fin. Ne démarrez jamais l'appareil sans les 3 filtres correctement repositionnés.

Puis-je ajouter de la vaisselle oubliée en cours de cycle ?

Oui. Ouvrez simplement la porte pendant le lavage : l'appareil se met automatiquement en pause. Après avoir refermé la porte, il reprend le cycle automatiquement après 10 secondes. Attention aux vapeurs brûlantes qui s'échappent à l'ouverture, surtout lors des phases à haute température. Cette fonction Pause est particulièrement pratique pour les petits appareils de 6 couverts.

Quels ustensiles sont déconseillés dans l'ELVC 531B ?

Ne lavez pas dans cet appareil : ustensiles en bois, porcelaine fine, cristal, plastique non résistant à la chaleur, cuivre, étain, objets artisanaux, couverts anciens dont la lame et le manche sont collés, et articles en fibres synthétiques. L'argent et l'aluminium sont partiellement compatibles mais peuvent se ternir avec le temps. Pour les verres délicats, privilégiez le programme 45°C dédié aux verres.

MODE D'EMPLOI ELVC 531B ESSENTIELB

Lave-vaisselle 6 couverts

ELVC 531

Notice d'utilisation

Pour vous aider à bien vivre votre achat

CONSIGNES DE SÉCURITÉ 2

DESCRIPTION DE L'APPAREIL 4

FICHE PRODUIT 5

RACCORDEMENTS 7

A. Raccordement électrique 7 Mise à la terre 7 B. Raccordement à l'eau 7

AVANT LA PREMIÈRE UTILISATION 9

A. Réglement de l'adoucisseur d'eau 9 B. Remplissage du réservoir de sel régénérant 10 C. Réglement du dosage du liquide de rinceage 11 D. Remplissage du distributeur de liquide de rincage 13 E. Remplissage du distributeur de produit de lavage 13 F. Chargement du lave-vaisselle 15

UTILISATION 18

• Préparation 18
• Départ du programme 18
• Modifier un programme en cours de lavage 18
• Fonction Pause 19 Comment programmer un départ différé 19 Fin du programme / déclenchement 19 Tableau des programmes de lavage 20

NETTOYAGE ET ENTRETIEN 21

Nettoyage et entretien des filtres 21 Nettoyage du bras d'aspersion 22 Nettoyage du lave-vaisselle 22

GUIDE DE DEPANNAGE 23

Codes erreur 24

Vous venez d'acquérir un produit de la marque Essentiel b et nous vous en remercions. Nous apportons un soin particulier au design, à l'ergonomie et à la simplicité d'utilisation de nos produits. Nous espérons que ce lave-vaisselle vous donnera entière satisfaction.

Consignes de sécurité

LISEZ ATTENTIVEMENT CES INSTRUCTIONS AVANT D'UTILISER L'APPAREIL ET CONSERVEZ-LES POUR POUVOIR LES CONSULTER LORSQUE VOUS EN AUREZ BESOIN.

Installation et réparation

L'INSTALLATION DU LAVE-VAISSELLE (branchement électrique et raccordement à l'arrivee d'eau) DOIT ETRE EFFECTUEE PAR UN PERSONNEL QUALIFIE CONFORMEMENT AUX NORMES EN VIGUEUR.

EN CAS DE PANNE, N'ESSAYEZ PAS DE REPARER L'APPAREIL VOUS-MEME. CONFIEZ LES REPARATIONS EXCLUSIVEMENT A UN PERSONNEL QUALIFIE.

Les réparations effectuées par une personne non qualifiée peuvent constituer un danger pour l'utilisateur et entraînent l'annulation de la garantie.

Il est dangereux de modifier ou d'essayer de modifier les caractéristiques de cet appareil.

Consignes générales

• Cet appareil est destiné à un usage domestique uniquement. Il est destiné au lavage et au séchage de la vaisselle. Toute autre utilisation est à proscrire.
• Contrôlez que le lave-vaiselle n'a subi aucun dommage durant le transport. N'utilise pas l'appareil :
• s'il a été endommagé de quelque façon que ce soit,
• si la prise ou le câble d'alimentation est endommagé(e),
• en cas de mauvais fonctionnement.

Présentez-le à un centre de service après-vente où il sera inspecté et réparé. Aucune réparation ne peut être effectuée par l'utilisateur.

• Si le câble d'alimentation est endommagé, il doit être remplacé par votre revendeur, son service après-vente ou une personne de qualification similaire afin d'éviter un danger.

Utilisation du lave-vaisselle

• Après le chargement ou le déchargement de la vaisselle, ne laissez pas la porte du lave-vaisselle ouverte car quelqu'un pourrait la heurter et trébucher. Ne vous appuyez pas et ne vous asseyez pas sur la porte ouverte du lave-vaisselle.
• Ne buvez pas l'eau résiduelle éventuellement présente dans la vaselle ou dans le lave-vaisse en fin de cycle : des résidus de produits de lavage peuvent subsister.
• N'utilisez que des produits (produit de lavage, liquide de rincage et Sel régénérant) spécifiques pour lave-vaisse.
• ATTENTION! Les couteaux et autres ustensiles de cuisine ayant des pointes tranchantes doivent être placés dans le panier avec les pointes tournées vers le bas ou en position horizontale sur les étagères à tasses.
• Faites attention de ne pas vous blesser avec les pointes des couteaux et veillez à ce qu'elles ne dépassent pas du panier.
• N'introduisez pas de solvants comme l'alcool ou la térébenthine car ils pourraient provoquer une explosion.
• N'introduisez pas de vaisselle tachée de cendres, de cire, de peinture ou de vernis.
• Evitez d'ouvrir la porte du lave-vaisselle lors de son fonctionnement car des vapeurs brûlantes peuvent s'en échapper ou de l'eau chaude pourrait vous éclabousser : RISQUES DE BRULURES !

Branchement électrique

• Avant de brancher votre appareil, assurez-vous que la tension électrique de votre domicile corresponde à celle indiquée sur la plaque signalétique de l'appareil.
• Cet appareil est muni d'une prise de terre. Il doit être branché sur une prise murale équipée d'une prise de terre, correctement installée et reliée au réseau électrique conformément aux normes en vigueur.
• En cas d'anomalie de fonctionnement, débranchez le lave-vaisselle de la prise de courant et fermez le robinet d'arrivée d'eau.

Sécurité des enfants

• Tenez les matériaux d'emballage hors de la portée des enfants (risques d'asphyxie).
• Cet appareil n'est pas destiné à être utilisé par des personnes (notamment des enfants) dont les capacités physiques, sensorielles ou intellectuelles sont réduites, ou par des personnes manquant d'expérience ou de connaissances, à moins que celles-ci ne soient sous surveillance ou qu'elles aient reçu des instructions quant à l'utilisation de l'appareil par une personne responsable de leur sécurité. Veillez à ce que les enfants ne puissent pas jouer avec l'appareil.
• Ne laissez pas les produits de lavage à la portée des enfants. Ils peuvent occasionner des brûlures chimiques graves au niveau des yeux, de la bouche et de la gorge. Respectez strictement les instructions des fabricants de ces produits.

Mise au rebut

• Mettez hors d'usage les appareils inutilisables en les débranchant de la prise de courant et en sectionnant le cordon d'alimentation.
• Condamnez les parties pouvant être dangereuses pour les enfants (portes, serrure, etc.).

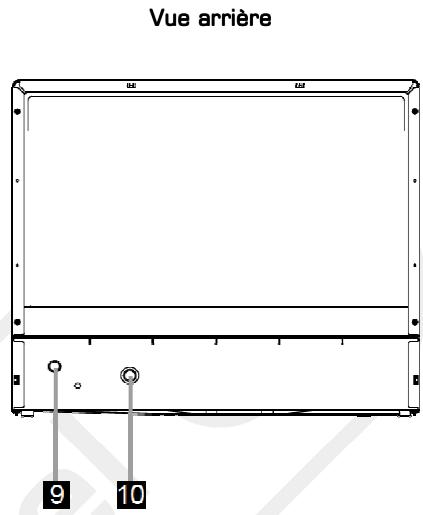

Description de l'appareil

1. Adoucisseur d'eau
2. Distributeur de produit de lavage
3. Panier à couverts
4. Filtres
5. Distributeur de produit de rinceage
6. Bras d'aspersion
7. Etagères à tasses
8. Panier
9. Raccord du tuyau d'évacuation
10. Raccord du tuyau d'arrivée d'eau

Description du bandeau de commandes

1. Touche marche/arrêt
2. Témoin lumineux de fonctionnement
3. Témoin lumineux « manque de liquide de rinçage »
4. Témoin lumineux « manque de sel »
5. Ecran d'affichage
6. Touche de sélection du départ différé
7. Témoins lumineux des programmes
8. Boutons de sélection des programmes
9. Touche Départ/Pause

Désignation	Valeur	Unité
Marque	ESSENTIEL B
Référence du modele	ELVC 531
Capacité nominale	6	Couverts
Nombre de programmes de lavage	6
Départ différé	Oui
Durée maximum du départ différé	24	h
Dimensions (L x P x H)	55 x 50 x 43,8	cm
Poids	22,5	kg
Classe d'efficacité énergétique	A+
Consommation d'énergie de 173 kWh par an, sur la base de 280 cycles de lavage standard avec alimentation en eau froide et de la consommation des modes à faible puissance. La consommation réelle d'énergie dépend des conditions d'utilisation de l'appareil.
Consommation d'énergie du cycle de lavage standard	0,610	kWh
Tension et fréquence	220 - 240 V~ 50 Hz
Puisance	1280	W
Consommation d'électricité en mode arrêt	0,28	W
Consommation d'électricité en mode laissé sur marche	0,42	W
Pression d'eau maximum	10 bars / 1 MPa
Pression d'eau minimum	0,4 bar / 0,04 MPa
Consommation d'eau de 1960 litres par an, sur la base de 280 cycles de lavage standard. La consommation réelle d'eau dépend des conditions d'utilisation de l'appareil.
Classe d'efficacité de séchage A sur une échelle allant de G (appareils les moins efficaces) à A (appareils les plus efficaces).
Le « programme standard » est le cycle de lavage standard auquel se rapportent les informations qui figurent sur l'étiquette énergétique et sur la fiche produit. Ce programme convient au lavage d'une vaisse normalement sale et constitue le programme le plus efficace en termes de consommation combinée d'énergie et d'eau.
Durée du « programme standard »	171	minutes
Durée du mode « laissé sur marche »	-	minutes
Emissions acoustiques dans l'air	53	dB
Option « 1⁄2 charge »	Non
Intégrable	Non

A. raccordement électrique

Votre appareil ne peut être branché que sur une prise murale alimentée en 220-240V monophase.

Avant de brancher votre lave-vaisselle, assurez-vous que la tension électrique de votre domicile corresponde à celle indiquée sur la plaque signalétique de l'appareil et que la fiche du câble est adaptée à la prise de courant.

Mise à la terre

• Cet appareil est équipé d'une prise électrique de terre.
• Il doit être branché sur une prise murale correctement installée selon les normes en vigueur et équipée d'une prise de terre.
• Cette prise doit impérativement rester accessible après l'installation.
• ATTENTION : Une mauvaise utilisation de la prise de terre peut entraîner le risque de choc électrique.

En cas de court-circuit, la mise à la terre réduit le risque de choc électrique en permettant au courant d'être évacué par le fil de terre.

En cas de questions concernant la prise de terre ou le branchement électrique, veuillez consulter un personnel qualifié.

• Notre responsabilité ne saurait être engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou défectueuse.
• Si le câble d'alimentation est endommagé, il doit être remplacé par votre revendeur, son service après-vente ou une personne de qualification similaire afin d'éviter un danger.
• N'utilisez pas de rallonge ou de multiprise pour raccorder l'appareil.

Raccordement à l'arrivée d'eau

Ce lave-vaisselle est prévu pour être alimenté en eau froide.

Pour le raccordement du lave-vaisseau à l'arrivée d'eau, utilisez exclusivement des tuyaux neufs; des tuyaux usés ne doivent pas être réutilisés.

La pression d'eau doit être comprise entre 0,04 MPa (0,4 bar) et 1,0 MPa (10 bars).

Si la pression est plus BASSE que le minimum, demandez conseil à un technicien qualifié. Si la pression est trop élevée, veuillez installer un réducteur de pression.

Raccordez le tuyau d'alimentation d'eau froide sur un raccord filtré et vérifiez qu'il est correctement serré.

Si l'appareil est branché à des conduites neuves ou n'a pas été utilisées depuis un certain temps, laissez couler l'eau pendant quelques minutes avant de brancher le tuyau d'accueil d'eau.

Vous éviterez ainsi que des dépôts de sable ou de rouille puissent obstruer le filtre placé à l'entrée du tuyau d'alimentation d'eau.

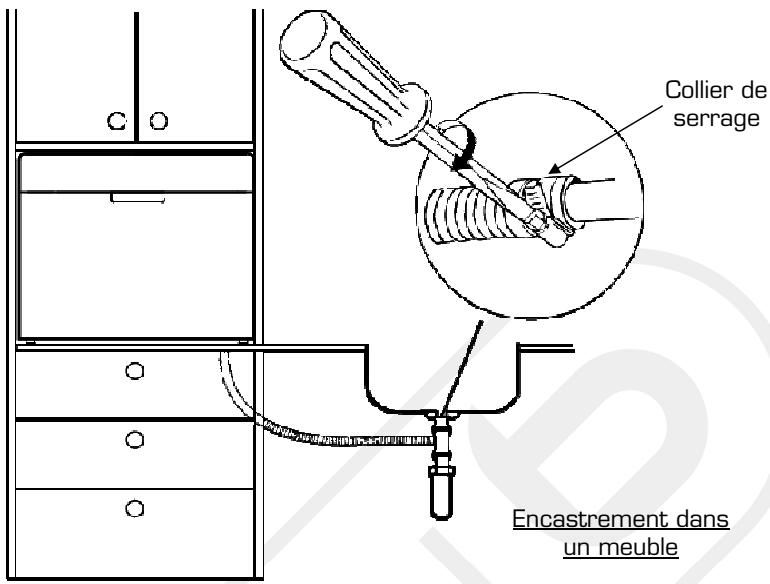

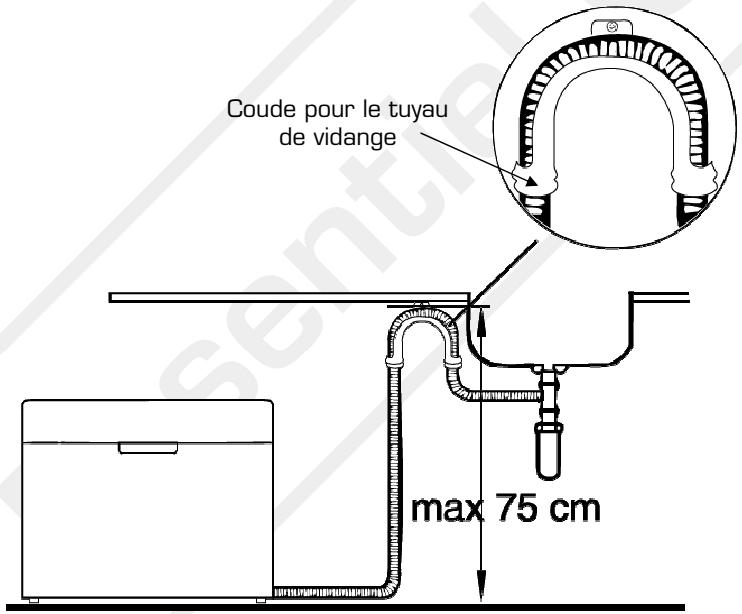

Raccordement à l'évacuation d'eau (vidange)

Insérez le tuyau de vidange dans un tube de vidange d'un diamètre minimum de 40 mm ou laissez l'eau couler dans un évier en vous assurant que le tuyau ne soit pas piqué ou coincé. Utilisez le coude pour le tuyau de vidange fourni avec l'appareil. L'extrémité libre du tuyau doit être placée à une hauteur maximum de 75 cm et ne doit pas être immergée dans l'eau.

Pour sécuriser le raccordement au système de vidange et assurer une bonne étanchéité, installez un collier de serrage (non fourni) adapté (voir figure ci-dessus).

ATTENTION! Le coude du tuyau de vidange doit être attaché correctement pour éviter toute inondation.

Note: Assurez-vous que les tuyaux d'arrivée d'eau et de vidange ne soient pas écrasés ou pliés.

Avant la première utilisation

Avant d'utiliser votre lave-vaisselle pour la première fois :

A. Réglez l'adoucisseur d'eau. B. Remplissez le réservoir de sel regénérant. C. Réglez le dosage de liquide de rincage. D. Remplissez le distributeur de liquide de rinceage. E. Remplissez le distributeur de produit de lavage. F. Chargez le lave-vaisselle.

A. Réglage de l'adoucisseur d'eau

Afin d'éviter les dépôts de calcaire sur la vaisselle et dans le lave-vaisselle, la vaisselle doit être lavée avec une eau adoucie, dépourvue de calcaire.

L'eau de distribution dont la dureur dépasse 9°fH doit être adoucie pour pouvoir convenir au lavage en lave-vaisselle grâce à un sel spécial régénérant.

Pour connaître la durée de l'eau de votre ville, renseignez-vous auprès de votre compagnie locale des eaux ou déterminez-la à l'aide d'une bande test de mesure de la durée de l'eau.

1. Fermez la porte du lave-vaisselle et appuyez sur la touche marche/arrêt
2. Dans la minute qui suit, appuyez et maintenez enfoncée la touche « Express 40° / 30 min » pendant 5 secondes pour entrer dans le mode de réglage. L'écran affiche « H* ». En sortie d'usine, votre lave-vaisselle est réglé sur « H4 »
3. Appuyez plusieurs fois sur la touche « Express 40°/30 min » pour faire défiler les 6 niveaux de réglage comme suit : H1, H2, H3, H4, H5, H6, H1, etc. Sélectionnez le réglage ajusté en fonction de la durée de l'eau de votre région. Reportez-vous au tableau ci-dessous.

Niveau de réglage	Affichage à l'écran	DURETE DE L'EAU
		°fH	mmol/l
1	H1	0 - 9	0 - 0.9
2	H2	10 - 20	1.0 - 2.0
3	H3	21 - 30	2.1 - 3.0
4	H4	31 - 40	3.1 - 4.0
5	H5	41 - 61	4.1 - 6.1
6	H6	62 - 80	6.2 - 8.0

°fH : degré français

mmol/l : millimol par litre, unité internationale pour la mesure de la dureté de l'eau.

B. Remplissage du réservoir de sel régénérant

Le réservoir de sel régénérant se trouve sous le panier.

Attention!

Utilisé exclusivement du sel spécial régénérant conçu pour lave-vaisselle. Tout autre type de sel non spécifiquement conçu pour une utilisation en lave-vaisselle, comme le sel de table, endommagera l'adoucisseur. L'utilisation d'un sel non adapté annule la garantie.

Versez uniquement le sel avant de démarrer un programme complet de lavage.

Cela évitera que des grains de sel ou de l'eau salée ne restent dans le fond de l'appareil durant une longue période, ce qui pourrait causer la corrosion.

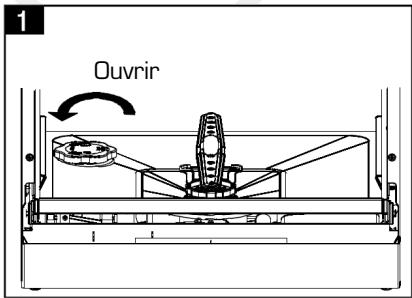

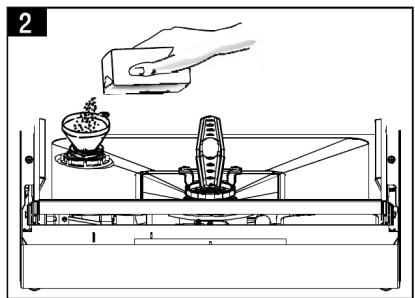

1. Retirez le panier, puis dévissez le bouchon du réservoir de sel (figure 1).
2. Si vous remplissez le réservoir pour la première fois, remplites 2/3 du volume avec de l'eau.
3. Placez l'extrémité de l'entonnoir (fourni) dans le trou et versez environ 1 kg de sel (voir figure 2). Il est normal qu'un peu d'eau déborde du réservoir de sel.
4. Révissez soigneusement le bouchon.

Le témoin lumineux « manque de sel » s’éteindra 2 à 6 jours après que le réservoir ait été rempli.

• Remplissez le réservoir de Sel lorsque le voyant « manque de sel » s'affiche à l'écran.
• Si vous renversez du sel dans le fond du lave-vaiselle, effectuez un programme rapide pour rincer la cuve et éviter que de la corrosion ne se forme.

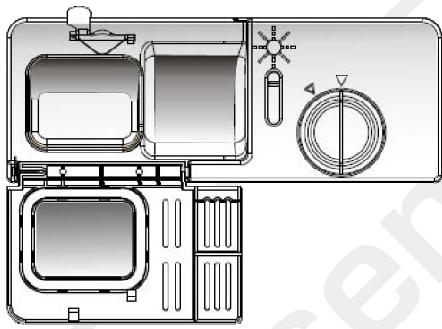

C. réglage du dosage du liquide de rinceage

Le distributeur de liquide de rincage se trouve sur la face intérieure de la porte, à côté du distributeur de produit de lavage.

Le liquide de rincage évite que l'eau ne reste sur la vaisselle sous forme de gouttelettes laissant des taches blanches après séchage.

Le liquide de rincage est ajouté automatiquement au moment du dernier rinçage.

Remarque: Si vous utilisez des détergents/tablettes "2 en 1" ou "3 en 1", vous n'avez pas besoin d'un produit de rincege supplémentaire. Reportez-vous aux indications spécifiées sur l'emballage du produit lessiviel.

Attention!

Utilisez exclusivement du liquide de rincage spécifique pour lave-vaisselle. Ne remplissez jamais le distributeur de liquide de rincage avec un autre produit (comme un agent nettoyant ou du détergent liquide) car cela pourrait endommager l'appareil.

Le distributeur de produit de rinceage dispose de 6 niveaux de réglage. (Position 1 = dose minimum, position 6 = dose maximum).

Ajustez la quantité de liquide de rinceau en fonction de la dureté de l'eau. Effectuez un premier cycle de lavage avec le distributeur en position 2. Vous adapterez ensuite le dosage correct pour votre habitation.

• Augmentez graduellement la dose de liquide de rincage s'il y a des gouttes d'eau ou des traces de calcaire sur la vaisselle après le lavage.
• Réduisez la quantité s'il y a des trainées blanchâtres et collantes sur la vaisselle ou sur les verres ou les lames de couteaux.

NOTE : Si vous avez de l'eau douce, vous n'aurez peut-être pas besoin de produit de rincege car il pourrait former un voile blanc sur votre vaisselle.

- Quand remplir le distributeur de liquide de rinçage

Si l'indicateur « manque de liquide de rincage » n'est pas allumé, vous pouvez évaluer la quantité de produit de rincage selon les indications suivantes :

Indicateur de liquide de rincage

• Réservoir plein 3/4 plein ½ plein ⚫ 1 / 4 plein [remplissage nécessaire pour éviter les taches] Réservoir vide

Le point noir sur le distributeur de produit de rinceage indique la quantité de produit de rinceage disponible dans le distributeur. Plus la quantité de produit de rinceage diminue, plus la taille du point noir se réduit. Le niveau de liquide de rinceage ne doit jamais se situer au-dessous de 1/4.

D. Remplissage du distributeur de liquide de rincage

• Pour ouvrir le distributeur, tournez le bouchon vers la gauche et soulevez-le.
• Versez le produit de rincage dans le distributeur jusqu'à ce que l'indicateur de niveau noircisse complètement. Attention de ne pas trop remplir le distributeur pour ne pas causer un surplus de mousse. Essuyez tout débordement avec un chiffon humide. Le distributeur peut contenir environ 110 ml de liquide de rincage.
• Remplacez le bouchon et tournez-le vers la droite.

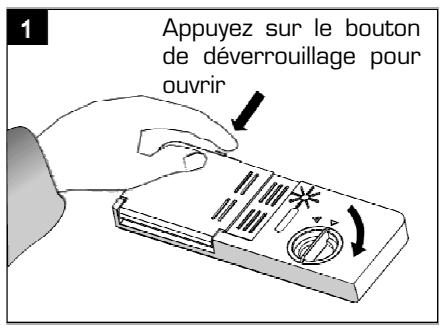

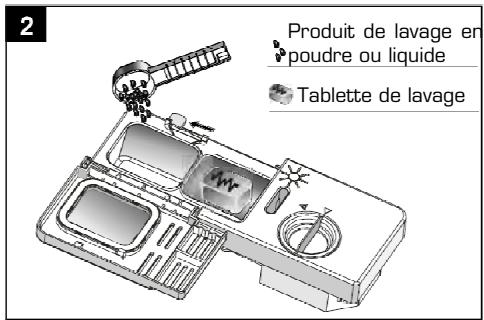

E. Remplissage du distributeur de produit de lavage

Le distributeur de produit de lavage se trouve sur la face intérieure de la porte, à côté du distributeur de liquide de rincage.

Attention! utilisez exclusivement du produit de lavage spécifique pour lave-vaiselle.

Le distributeur de produit de lavage doit être rempli avant chaque programme de lavage.

Le produit de lavage est libéré automatiquement au cours du programme de lavage.

NOTE: Ajoutez toujours le produit de lavage juste avant de démarrer un programme de lavage.

1. Appuyez sur le bouton de déverrouillage pour ouvrir le compartiment du produit de lavage.
2. Insérez le produit de lavage.
3. Refermez le couvercle du compartiment du produit de lavage.

• Insérez du produit de lavage en poudre ou liquide dans le compartiment A (voir figure ci-contre).

Le repère « MIN » correspond à environ 20 g de produit de lavage.

• Insérez une tablette de lavage ou une dose supplémentaire de produit de lavage qui servira au prélavage si la vaisselle est très sale.

[Capacité de ce : environ 5 g].

Veuillez respecter les recommandations de dosage conseillées par le fabricant et conservez les recommandations mentionnées sur les emballages des produits de lavage.

Remarque :

Les doses seront différentes selon le niveau de saleté de la vaisselle et le degré de durée de l'eau utilisée.

Mise en GARDE!

Les produits de lavage pour lave-vaisselle sont corrosifs! Veillez à les conserver hors de portée des enfants.

- Recommandations importantes

Concernant la disposition des éléments dans le panier :

Veillez toujours à ce que les couverts ou d'autres objets ne passent pas à travers du panier à couverts et ne gênent pas la rotation du bras.

Attention! Les longs couteaux de cuisine placés verticalement peuvent être dangereux! Les longs éléments tranchants comme les couteaux à viande peuvent être positionnés horizontally sur les étagères à tasses.

Attention! Ne placez jamais les lames des couteaux vers le haut.

• Ne surchargez pas votre lave-vaisselle.
• Ne placez pas de plats dont la taille ne convient pas au lave-vaisselle.
• Les petits éléments ne doivent pas être lavés dans le lave-vaisselle car ils pourraient facilement tomber du panier.
• Chargez les éléments creux comme les tasses, les verres, les casseroles, etc. avec l'ouverture vers le bas afin que l'eau puisse s'écouler dans le lave-vaisselle lors du séchage.
• Évitez le contact entre les pièces de vaisselle, pour obtenir plusieurs résultats de lavage. Ceci est particulièrement important concernant le panier à couverts : les cuillères empilées les unes dans les autres, etc. ne peuvent pas être lavées correctement. L'eau doit pouvoir atteindre toutes les surfaces sales.
• Pour la vaisselle fragile, utilisez un programme spécial adapté (température de lavage plus BASSE) ainsi qu'un détergent doux adapté.

2) Concernant la compatibilité des éléments :

Assurez-vous toujours que la vaisselle que vous insérez dans l'appareil est compatible au lave-vaisselle.

Certains matériaux ne sont pas compatibles avec le lave-vaisselle. Dans ce cas, lavez les ustensiles à la main avec un détergent doux.

Matériaux non compatibles au lave-vaisselle	Éléments partiellement adaptés
Les ustensiles en bois, La porcelaine, Le cristal, Le plastique non résistant à la chaleur, Le cuivre, L'étain, Les objetsartisanaux, Les ancients couverts dont la lame et le manche sont assemblés par collage, Les articles composés de fibres synthétiques.	Certains types de verres peuvent ternir après plusieurs lavages. Les parties en argent et en aluminium ont tendance à se décolorer lors du lavage. Les articles émailées peuvent se ternir s'ilts sont lavés fréquemment au lave-vaisselle.

• Les couverts en argent ont tendance à noircir s'ils sont mélangés à des couverts en inox. Disposez-les dans le panier à couverts, séparés des autres.
• Les substances fortement colorées comme le ketchup, par exemple, peuvent laisser temporairement des traces au fond de la cuve. Celles-ci disparaisent au lavage suivant.

Chargement du panier

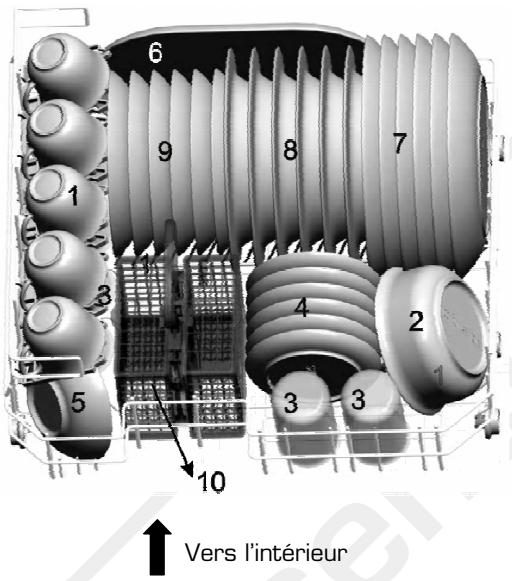

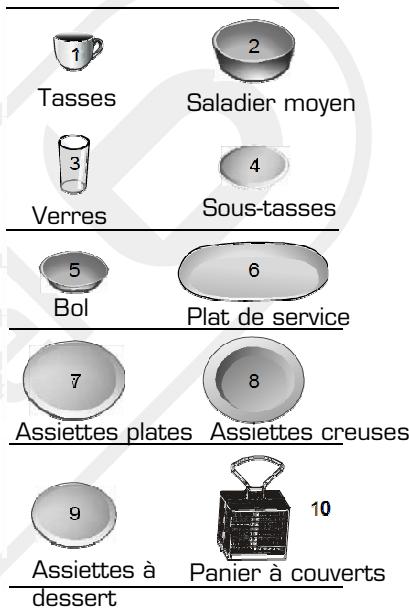

Reportez-vous au schéma ci-dessous pour la façon dont vous devez déposer les plats et autres ustensiles dans le panier.

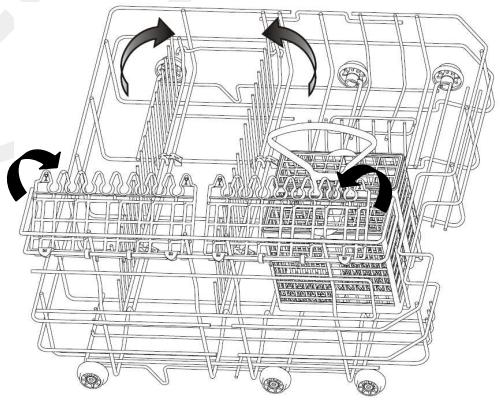

Replier les supports d'assiettes et de tasses

Pour les plats de service et les casseroles, les supports d'assiettes ou de tasses peuvent être repliés.

Le panier à couverts

Les couverts doivent être placés dans le panier à couverts. Le panier contient des supports de couverts amovibles : placez les couverts un par un dans les trous appropriés comme indiqué ci-dessous.

1 Fourchettes 2 Cuillères à soupe 3 Petites cuillères 4 Cuillères à thé 5 Couteaux 6 Cuillère de service 7 Louche 8 Fourchette de service

Pour rappel : Les ustensiles longs doivent être placés en position horizontale sur les étagères à tasses.

Attention! Ne laissez pas les couverts dépasser par le dessous, ici afin de ne pas générer la rotation du bras d'aspersion inférieur.

Préparation

• Frottez les résidus alimentaires solides éventuels restés dans les plats.
• Chargez le lave-vaisselle.
• Ajoutez le produit de lavage dans le distributeur de produit de lavage, puis fermez le couvercle. Fermez la porte.

Départ du programme

• Pour permettre le démarrage de l'appareil, appuyez sur la touche marche/arrêt. Un signal sonore retentit et le témoin lumineux de fonctionnement correspondant s'allume.
• Appuyez sur la touche du programme souhaité (voir tableau des programmes) puis appuyez sur la touche début/pause. Le programme de lavage démarre après quelques secondes.

Affichage à l'écran

L'écran affiche les informations suivantes (à différents moments) :

• le temps du programme sélectionné,
• le temps restant du programme en cours,
• le départ différé programme, les codes erreurs.

Si un code erreur s'affiche à l'écran (voir en dernière page de la notice), ILA signifie que l'appareil présente un dysfonctionnement. Eteignez-le et contactez le service après-vente de votre magasin revendeur.

Modifier un programme en cours de lavage

Vous ne pouvez modifier un programme en cours que si le programme vient à peine de démarrer. Si le produit de lavage a déjà été inséré et que le lave-vaisselle a déjà vidangé l'eau de lavage, vous devrez replir à nouveau le distributeur de produit de lavage (reportez-vous au paragraphe « Remplissage du distributeur de produit de lavage »).

Pour sélectionner un autre programme :

• Appuyez sur la touche stop/pause.
• Appuyez sur la touche du nouveau programme souhaité pendant 5 secondes jusqu'à ce que le témoin lumineux de ce programme s'allume.
• Appuyez sur la touche départ/pause pour lancer le nouveau programme de lavage.

NOTE : Lorsque vous annulez un programme, l'appareil effectue une vidange avant de débuter le nouveau programme.

• Fonction Pause (pour ajouter de la vaisselle en cours de lavage par ex.)

Si vous ouvrez la porte du lave-vaisselle en cours de lavage, il se mettra en pause. Après avoir refermé la porte, le lave-vaisselle se remet en route après 10 secondes.

AVERTISSEMENT! Faites très attention lorsque vous ouvrez la porte du lave-vaisselle en cours de lavage car de la vapeur chaude ou de l'eau chaude pourrait vous brûler!

Vous pouvez programmer un départ différé de 24 heures maximum.

1. Appuyez sur la touche marche/arrêt
2. Appuyez une ou plusieurs fois sur la touche (départ différé) pour sélectionner un départ différé. Chaque pression sur la touche augmente le temps d'une heure. L'écran affiche « H : 01 », puis « H : 02 », etc.
3. Appuyez sur la touche du programme souhaité.
4. Le programme de lavage démarrera après le temps différé que vous avez programmé.

Pour modifier un département différé :

Si le programme n'a pas encore commencé, vous pouvez modifier le départ différé à l'aide de la touche (départ différé).

Pour annuler un départ différé :

Si le programme n'a pas encore commencé, vous pouvez annuler le départ différé.

Vous avez deux possibilités :

• Soit, appuyez plusieurs fois sur la touche (départ différé) jusqu'à ce que l'écran affiche « H : 00 ».
• Ou soit : éteignez puis rallumez l'appareil.

- Fin du programme / déchéancement

1. Lorsque le cycle de lavage est terminé (démarrage lumineux du programme allumé), l'appareil émet un signal sonore.
2. Eteignez l'appareil à l'aide de la touche marche/arrêt
3. Entrouvrez la porte du lave-vaisselle.

Attention car de la vapeur chaude s'échappe!

Patientez quelques minutes avant de décharger le lave-vaisselle : vous éviterez de vous brûler et vous obtiendrez de meilleurs résultats de séchage.

La vaisselle chaude est sensible aux chocs. Laissez-la toujours refroidir avant de vider le lave-vaisselle.

1. Après chaque lavage, contrôle si les filtres doivent être nettoyés.
2. Tableau des programmes de lavage

Programmes	Informations sur le programme	Description du programme	Produit de lavage Préavage/Lavage principal	Temps de fonctionnement (en minutes)	Energie (Kwh)	Consom mation d'eau (l)	Liquide de rinchage
70°	Vaiselle très sale	- Préavage (50°) - Lavage (70°C) - Rincage - Rincage - Rincage (70°C) - Sécophage	3/15g	140	0,90	11,0	*
60°	Vaiselle normalement sale	- Préavage - Lavage (60°C) - Rincage - Rincage (70°C) - Sécophage	3/15g	120	0,65	9,0	*
Eco 55° (EN 50242)	Vaiselle légèrement sale (programme économique)	- Préavage - Lavage (50°C) - Rincage - Rincage (70°C) - Sécophage	3/15g	171	0,610	7,0	*
45°	Vaiselle légèrement sale Particulérique nt adapté pour les verres	- Lavage (45°C) - Rincage - Rincage (60°C) - Sécophage	15g	75	0,50	7,0	*
65°/1 h	Vaiselle normalement sale (cycle rapide)	- Lavage (65°) - Rincage - Rincage (50°) - Sécophage	15g	60	0,55	7,0
Express 40%/30 min	Cycle de lavage plus court pour une vaiselle légèrement sale qui ne nécessite pas d'être sécée	- Lavage (40°C) - Rincage - Rincage	15g	30	0,25	6,0

Le symbole signifie que vous devez utiliser du liquide de rinceage.

Nettoyage et entretien des filtres

Le système de filtrage de votre lave-vaisselle se compose de 3 éléments : le filtre principal, le micro-filtre et le filtre à déchets.

1. Le filtre principal (ou filtre fin) : S'il est sale ou obstrué, les résultats obtenus avec le lave-vaisselle seront moins satisfaisants.
2. Le micro-filtre : Ce filtre retient les résidus alimentaires et les salissures dans la zone d'aspiration et évite qu'ils ne se redéposent sur la vaisselle pendant un cycle.
3. Le filtre à déchet (ou filtre grossier) : il retient les particules solides les plus volumineuses qui pourraient boucher le tuyau d'évacuation.

Etape 1: Tournez le filtre à déchets dans le sens inverse des aiguilles d'une montre. Etape 2: Soulevez le filtre principal et retirez-le.

• Passez les filtres sous l'eau courante pour les nettoyer.
• Pour nettoyer le filtre à déchets et le micro-filtre, vous pouvez utiliser une Brosse de nettoyage douce.
• Veillez à ne pas plier le filtre fin.
• Veillez toujours à ce que les filtres soient propres. Contrôlez les filtres après chaque utilisation pour éviter toute obstruction.
• Veillez à bien repositionner les filtres après le nettoyage pour obtenir des résultats de lavage satisfaisants.

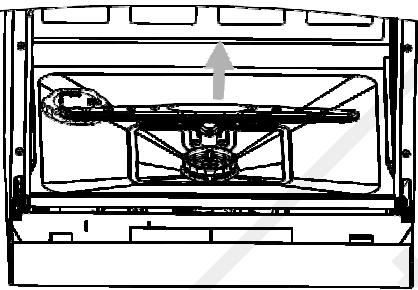

Nettoyage du bras d'aspersion

Il est important que les orifices du bras d'aspersion ne soient pas obstrués, ici afin de conserver une bonne qualité de lavage.

Pour retirer le bras d'aspersion :

Soulevez-le pour le déboiter.

• Lavez le bras d'aspersion dans de l'eau tiède savonnée et utilisez un roseau souple pour nettoyer les orifices. Replacez le bras d'aspersion de la manière inverse que décrit précédemment après l'avoir rinçé soigneusement.

Nettoyage du lave-vaisselle

N'utilisez jamais de produits nettoyants abrasifs ou de solvants pour le nettoyage.

Surfaces extérieures :

• Pour nettoyer les surfaces extérieures de l'appareil, utilisez un chiffon doux légèrement humide et imbibé d'un produit nettoyant doux (non abrasif), puis séchez soigneusement à l'aide d'un chiffon doux.

Surfaces intérieures :

• Nettoyez régulièrement les joints (afin d’éviter la formation d’odeurs à l’intérieur du lave-vaisselle) et l’intérieur de la porte avec un chiffon humide pour ôter tout résidu d’aliment éventuel.

Ne vaporisez pas de produit nettoyant au niveau du contour de la porte (ceci afin de ne pas endommager les composants électriques).

Un mauvais fonctionnement peut être dû à un problème mineur que vous pouvez résoudre vous-même à l'aide des instructions figurant dans le tableau suivant. Avant d'appeler un technicien, procédez aux vérifications suivantes :

Problèmes	Causes possibles
Le programme ne démarre pas.	Vérifiez que : - le lave-vaisselle est branché au réseau électrique. - Il n'y a pas de coupure de courant. - Le robinet d'arrivée d'eau est ouvert. - La porte du lave-vaisselle est fermée correctement. - Vous avez appuyé sur la touche marche/arrêt. - Vous n'avez pas programmé de départ différé.
Le lave-vaisselle ne se remplit pas d'eau.	Vérifiez que : - Le robinet d'arrivée d'eau est ouvert. - Le tuyau d'arrivée d'eau n'est pas pié ou obstrué. - Le filtré à l'intérieur du tuyau d'arrivée d'eau n'est pas bouché. - La pression d'arrivée d'eau n'est pas trop faible.
L'eau n'est pas vidangée à la fin du cycle.	Avez-vous ouvert la porte avant que le cycle de programme ne soit fini ? Les filtres sont-ils bouchés ?
La vaisselle n'est pas propre.	Vérifiez que : - Le détergent a été introduit en quantité suffisante. - Il y a du sel régénérant dans le réservoir de sel. - Il y a du liquide de rincage dans le distributeur de liquide de rincage. - Le panier n'est pas trop charge / la vaisselle est disposée correctement. - Une ou plusieurs pieces n'a/ont pas bloqué le bras d'aspersion de tourner. - Vous avez sélectionné le programme adapté au type et au degré de saleté de la vaisselle. - Les orifices du bras d'aspersion ne sont pas obstrués. - Tous les filtres sont propres et correctement insérés dans leur logement.
Le lave-vaisselle est bruyant.	Vérifiez que le bras d'aspersion ne touche pas la vaisselle.
La vaisselle n'est pas tout à fait sèche et ne brille pas.	Vérifiez : - qu'il y a du produit de rincage dans le distributeur de produit de rincage. - Le détergent utilisé est de bonne qualité et qu'il n'a pas perdu de son efficacité.
La porte est difficile à fermer.	Vérifiez que le lave-vaisselle est correctement mis à niveau.

Si les informations de ce tableau ne vous ont pas aidé à résoudre votre problème spécifique, n'effectuez aucune réparation vous-même sur l'appareil. Veuillez contacter le service après-vente de votre magasin revendeur.

Codes erreur

Lorsqu'un dysfonctionnement se produit, l'écran affiche un code erreur pour vous avertir. Contactez un technicien qualifié du service après-vente de votre magasin.

Codes	Signification	Causes possibles
E1	Problème de prise en eau.	- Le robinet d'alimentation en eau n'est pas ouvert. - Le débit d'alimentation en eau trop faible ou : - La pression d'eau tropasse.
E4	Débordement.	Fuite d'un composant (raccord tuyau d'alimentation, durite, pompé de vidange).

En cas de débordement, coupez l'arrivée d'eau. S'il y a de l'eau dans le fond de l'appareil à cause d'un débordement ou d'une fuite, retirez l'eau avant de redémarrer l'appareil.

Lave-vaisse 6 couverts

ELVC 531

Protection de l'environnement Ce logo apposé sur le produit signifie qu'il s'agit d'un appareil dont le traitement en tant que déchet entre dans le cadre de la directive 2002/96/CE du 27 janvier 2003, relative aux déchets d'équipements électriques et électroniques (DEEE). La présence de substances dangereuses dans les équipements électriques et électroniques peut avoir des effets potentiels sur l'environnement et la santé humaine dans le cycle de retraitement de ce produit. Ainsi, lors de la fin de vie de cet appareil, celui-ci ne doit pas être débarrassé avec les déchets municipaux non triés. En tant que consommateur final, votre rôle est primordial dans le cycle de réutilisation, de recyclage et les autres formes de valorisation de cet équipement électrique et électronique. Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (déchetteries) et les distributeurs. Vous avez l'obligation d'utiliser les systèmes de collecte sélective mis à votre disposition.

Testé dans nos laboratoires

Garantie valide à partir de la date d'achat (ticket de caisse faisant foi). Cette garantie ne couvre pas les vices ou les dommages resulting d'une mauvaise installation, d'une utilisation incorrecte, ou de l'usure normale du produit.

essentiel

Service Clientèle

CRT Lesquin

Rue de la Haie Plouvier

F-59273-FRETIN

Art. 276567, 270932, 273055, 272994

Réf. ELVC 531b, s, n, r

FABRIQUE EN R. P. C.

SOURCING & CREATION

CRT LESQUIN

F-59273 FRETIN
