Téléchargez la notice de votre Réfrigérateur combiné au format PDF gratuitement ! Retrouvez votre notice NCAA 55 - INDESIT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil NCAA 55 de la marque INDESIT.
Pour profiter à plein de votre réfrigérateur Pour profiter à plein de votre congélateur
Dégivrage de l’appareil Remplacement de l’ampoule d’éclairage
Sécurité générale Mise au rebut Economies et respect de l’environnement
Mise en place 1. Placez l’appareil dans une pièce bien aérée et non humide. 2. Ne bouchez pas les grilles d’aération arrière : le compresseur et le condensateur produisent de la chaleur et exigent une bonne aération pour bien fonctionner et réduire la consommation d’électricité. 3. Prévoir au moins 10 cm entre le haut de l’appareil et les meubles installés au-dessus et au moins 5 cm entre les côtés et les meubles/parois latérales. 4. Installez l’appareil loin de sources de chaleur (rayons directs du soleil, cuisinière électrique). 5. Pour maintenir une distance optimale entre le produit et la paroi arrière, montez les cales d’espacement comprises dans le kit d’installation et suivez les instructions de la notice spécialement prévue. Mise à niveau 1. Installez l’appareil sur un sol plat et rigide. 2. Si le sol n’est pas parfaitement horizontal, vissez ou dévissez le pied de réglage avant pour compenser toute dénivellation.

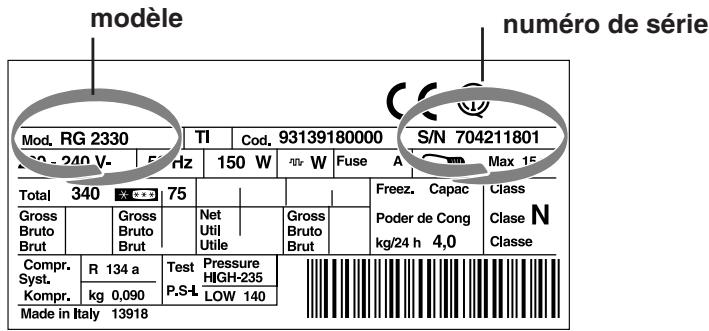

• la tension d’alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique, placée en bas à gauche (ex.220-240 V); • la prise est bien compatible avec la fiche de l’appareil. En cas d’incompatibilité, faites remplacer la fiche par un technicien agréé (voir Assistance); n’utilisez ni rallonges ni prises multiples. ! Après installation de l’appareil, le câble électrique et la prise de courant doivent être facilement accessibles. ! Le câble ne doit être ni plié ni excessivement écrasé. ! Il doit être contrôlé prériodiquement et ne peut être remplacé que par un technicien agréé (voir Assistance). ! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.

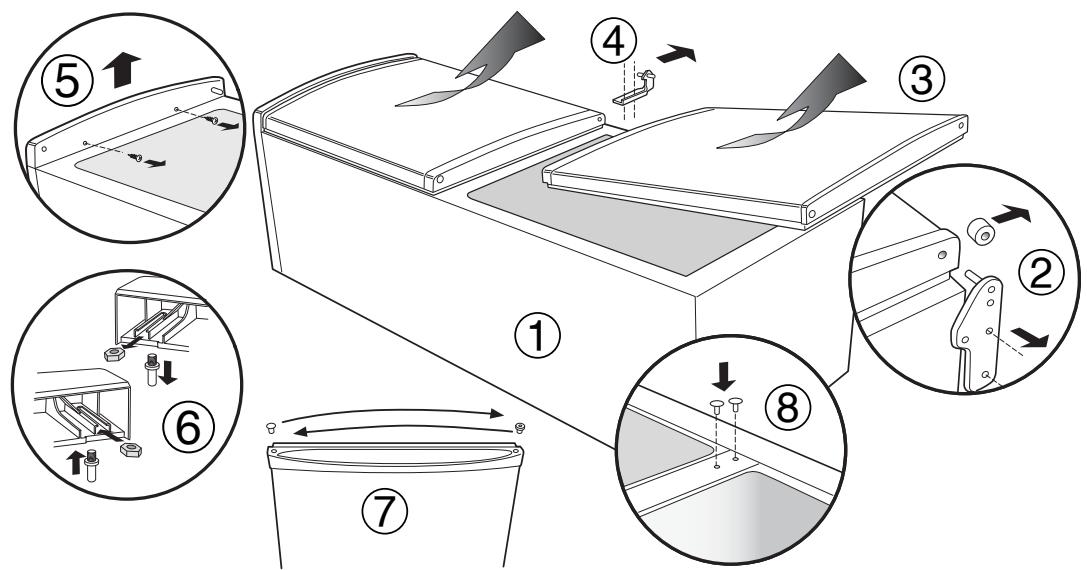

Lors de l’exécution de cette opération, nous conseillons de sortir de l’appareil tout élément ou accessoire mobile et de placer les aliments dans des récipients isolants. L’aide de quelqu’un peut s’avérer nécessaire pour coucher avec précaution l’appareil sur le dos et le poser sur des matériaux de protection appropriés (l’emballage original par exemple). Dépose des portes 1. Coucher l’appareil sur le dos. 2. Dévisser la charnière inférieure, la retirer et la garder de côté. 3. Ouvrir légèrement la porte inférieure et la faire glisser vers le bas pour la démonter puis la poser avec précaution sur un côté. 4. Retirer la charnière du milieu et l’entretoise s’il y en a une de prévue. Ouvrir légèrement la porte supérieure et la faire glisser vers le bas pour la démonter puis la poser avec précaution sur un côté. 5. Dévisser et retirer la couverture supérieure avant. 6. Dévisser et retirer le goujon de charnière ainsi que le boulon situés en haut sur le côté droit et les réinsérer dans le trou sur le côté gauche. Remettre à sa place la couverture supérieure avant. 7. Utiliser un instrument mince et émoussé pour démonter les douilles des charnières supérieures et inférieures des portes ainsi que les bouchons en veillant à ne pas rayer la poignée. Remettre à leur place les bouchons et les douilles sur le côté opposé. 8. Introduire les bouchons fournis dans les deux trous de charnière du milieu sur le côté droit.

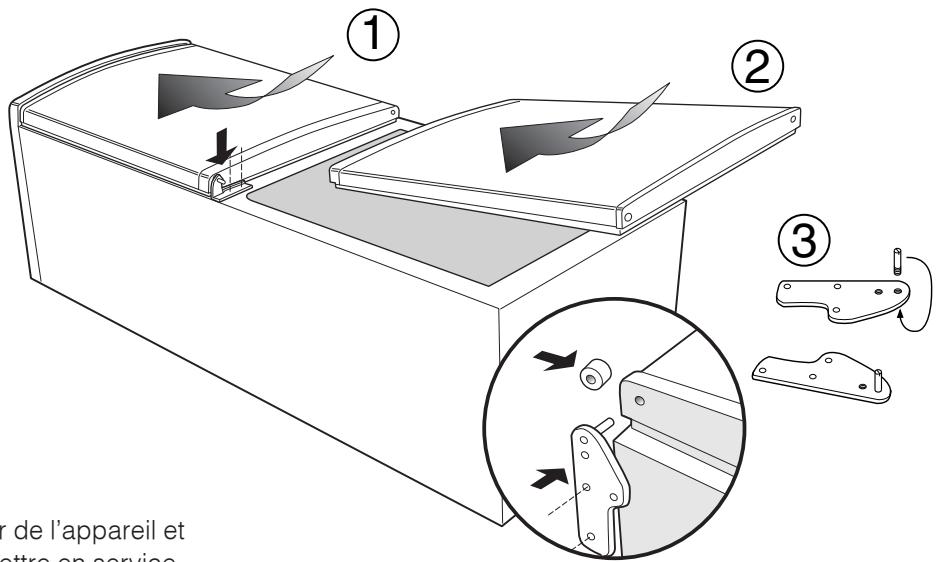

3. Dévisser le goujon de charnière inférieur et le remonter sur le côté opposé. 4. Fixer la charnière inférieure et s’assurer que la porte est bien alignée par rapport au meuble. 5. Remettre avec précaution l’appareil à la verticale à l’emplacement voulu et s’assurer qu’il est bien mis à niveau. Ouvrir et fermer les portes pour s’assurer de la parfaite étanchéité du joint quand les portes sont fermées.

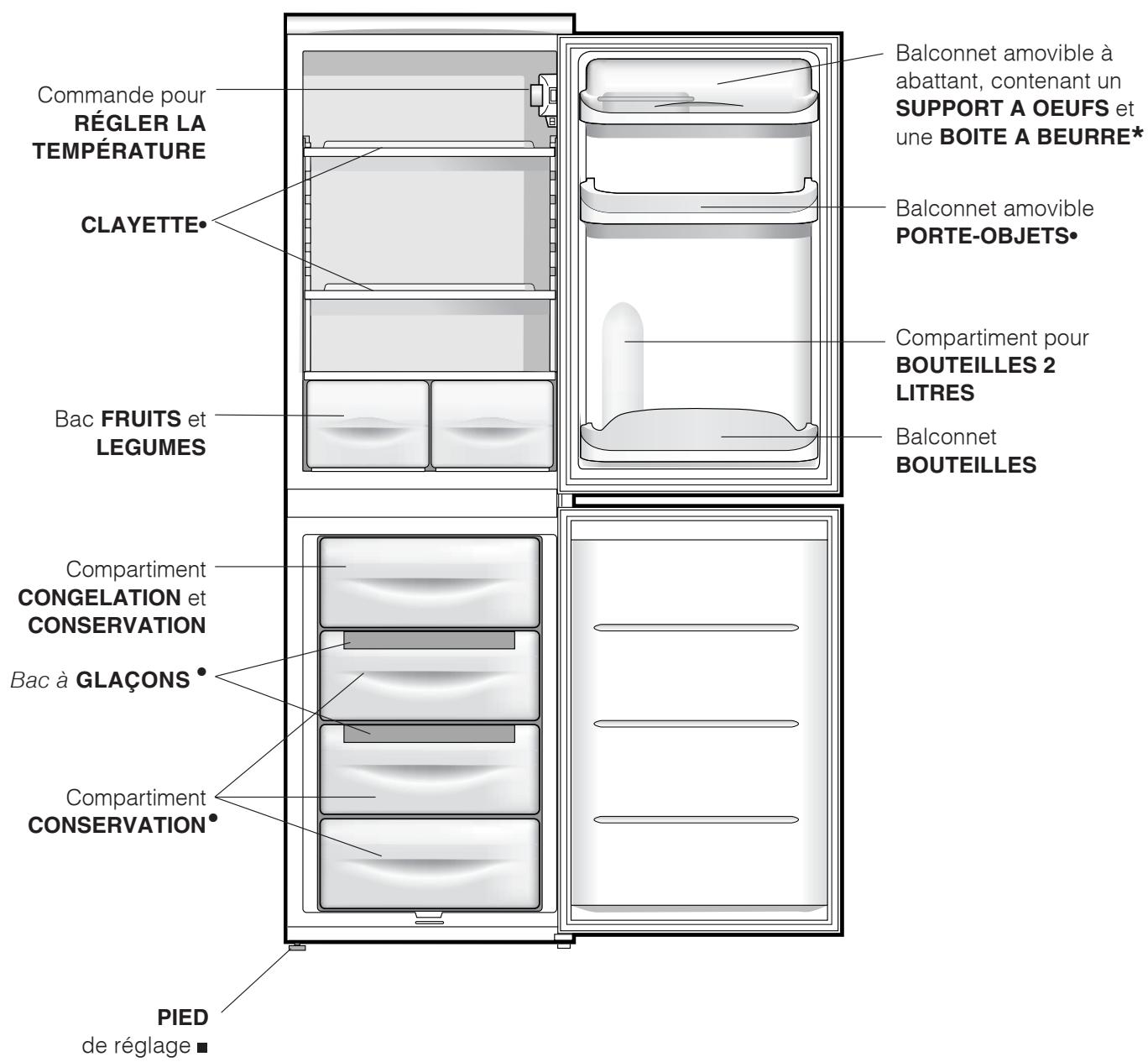

CONGELATION et I CONSERVATION Bac à GLAÇONS •
CONSERVATION • Pour régler la hauteur, pas besoin de sortir la clayette complètement.
! Avant de mettre l’appareil en service, suivez bien les instructions sur l’installation (voir Installation). ! Avant de brancher votre appareil, nettoyez bien les compartiments et les accessoires à l’eau tiède additionnée de bicarbonate. 1. Branchez la fiche dans la prise de courant et assurezvous que l’éclairage intérieur s’allume. 2. Amenez le bouton de REGLAGE DE LA TEMPERATURE sur une valeur intermédiaire. Au bout de quelques heures, vous pourrez commencer à stocker des aliments dans le réfrigérateur.
Le réglage de la température à l’intérieur du compartiment réfrigérateur est automatique en fonction de la position du bouton du thermostat. 1 = moins froid 5 = plus froid Nous conseillons toutefois une position intermédiaire Pour augmenter la place disponible, simplifier le rangement et améliorer l’aspect esthétique, cet appareil loge sa “partie refroidissante” à l’intérieur de la paroi arrière du compartiment réfrigérateur. Pendant le fonctionnement de l’appareil, cette paroi est tour à tour couverte de givre ou de gouttelettes d’eau selon que le compresseur est en marche ou à l’arrêt. Ne vous inquiétez pas ! Votre réfrigérateur fonctionne normalement. Si vous amenez le bouton de REGLAGE DE LA TEMPERATURE sur des valeurs plus élevées, que vous stockez de grandes quantités d’aliments et que la température ambiante est élevée, votre appareil peut fonctionner de façon continue, ce qui entraîne une formation abondante de givre et une consommation d’électricité excessive : amenez alors le bouton sur des valeurs plus basses (un dégivrage automatique sera lancé). A l’intérieur des appareils statiques l’air circule de façon naturelle : l’air plus froid a tendance à descendre car il est plus lourd. Quelques exemples de rangement des aliments: A lim e nts V iande et poisson évidé F ro m a g e s fra is • N’introduisez pas de récipients non fermés contenant des liquides : ces derniers entraîneraient une augmentation de l’humidité et la formation d’eau condensée. Indicateur de TEMPERATURE:*:pour repérer la zone la plus froide à l’intérieur du réfrigérateur. 1. Contrôler que l’indicateur affiche bien OK (voir figure).
FONCTIONNEMENT REFRIGERATEUR sur un numéro plus élevé (plus froid) et attendre environ 10 h jusqu’à ce que la température se stabilise. 3. Contrôler l’indicateur une nouvelle fois : si nécessaire, procéder à un nouveau réglage. Si de grosse quantités d’aliments ont été stockées ou si la porte du réfrigérateur est ouverte très souvent, il est normal que l’indicateur n’indique pas OK. Attendre au moins 10 h avant de régler le bouton FONCTIONNEMENT REFRIGERATEUR sur un chiffre plus élevé. L'hygiène alimentaire 1. Après achat, les aliments doivent être débarrassés de leur emballage extérieur en papier/carton ou autre qui pourrait véhiculer des bactéries ou des saletés à l’intérieur du réfrigérateur. 2. Protégez les aliments (notamment ceux qui se détériorent rapidement et ceux qui dégagent une forte odeur ) pour éviter tout contact entre eux et éliminer ainsi toute possibilité de contamination de germes/ bactéries et la diffusion d’odeurs particulières à l’intérieur du réfrigérateur. 3. Rangez les aliments de manière à ce que l’air puisse circuler librement entre eux. 4. Veillez à ce que l’intérieur du réfrigérateur soit toujours propre. Attention: ne pas utiliser de produits oxydants ou abrasifs pour son nettoyage.

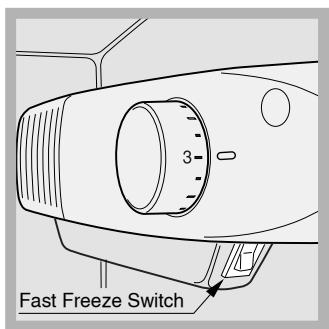

Pour garantir un fonctionnement optimal du réfrigérateur, le bouton de congélation rapide (“Fast Freeze”) doit être placé sur ON quand la température ambiante est égale ou inférieure à 16°C.
• Les aliments frais à congeler ne doivent pas être placés au contact d’aliments déjà congelés; il faut les stocker dans le compartiment supérieur CONGELATION et CONSERVATION où la température qui descend audessous de -18°C garantit une vitesse de congélation adéquate. • Ne stockez pas dans votre congélateur des bouteilles en verre contenant des liquides, bouchées ou fermées hermétiquement, elles pourraient se briser. • La quantité journalière maximale d’aliments pouvant être congelée est indiquée sur l’étiquette des caractéristiques, placée dans le compartiment réfrigérateur en bas à gauche (exemple: 4 Kg/24h). • Pour gagner de la place à l’intérieur du compartiment congélation, vous pouvez enlever les tiroirs (sauf le tiroir du bas et celui de la COOL CARE ZONE à température variable si votre appareil en est équipé) et stocker vos aliments directement sur les plaques évaporantes. ! Evitez d’ouvrir la porte pendant la phase de congélation. ! En cas de coupure de courant ou de panne, n’ouvrez pas la porte du congélateur : les produits surgelés et congelés se conserveront ainsi sans problème pendant 9 - 14 heures environ. ! Si la température ambiante se maintient longuement au-dessous de 14°C, le compartiment freezer n’arrive pas à atteindre les températures indispensables à une longue conservation et la période de conservation sera par conséquent réduite. Interrupteur de congélation rapide L’appareil est équipé d’un interrupteur manuel de congélation rapide (“Fast Freeze”). Activer la congélation rapide pour congeler des aliments frais.
Placés dans la partie supérieure des tiroirs du compartiment freezer, ils sont plus ergonomiques et garantissent davantage de propreté: en effet, les glaçons ne touchent plus aux aliments stockés dans le freezer; de plus, fini l'eau qui dégouline lorsque vous rangez votre bac (un couvercle est fourni pour boucher le récipient après l'avoir rempli). 1. Pour sortir le bac, poussez-le vers le haut . Vérifiez que le bac est bien vide avant de le remplir en introduisant l’eau par l’ouverture prévue. 2. Attention à ne pas dépasser le niveau indiqué (MAX WATER LEVEL). Une trop grande quantité d’eau gêne la sortie des glaçons (si celase produit, attendez que la glace fonde et videz le bac). 3. Faites pivoter le bac de 90° : l’eau envahit les cavités selon le principe des vases communicants (voir figure). 4. Bouchez l’ouverture à l’aide du couvercle fourni et remettez le bac à sa place. 5. Une fois que la glace s’est formée (il faut compter au moins 8 heures) tapez le bac contre une surface dure et mouillez-le à l’extérieur pour détacher les glaçons que vous ferez sortir par l’ouverture prévue.
(appareil éteint) pour éliminer tout contact électrique.
• Nettoyez l’extérieur, l’intérieur et les joints en caoutchouc à l’aide d’une éponge imbibée d’eau tiède additionnée de bicarbonate de soude ou de savon neutre. N’utilisez pas de solvants, de produits abrasifs, d’eau de Javel ou d’ammoniaque. • mettez tremper les accessoires amovibles dans de l’eau chaude additionnée de savon ou de liquide vaisselle. Rincez-les et essuyez-les soigneusement. • Le dos de l’appareil a tendance à s’empoussiérer, pour éliminer la poussière avec délicatesse, après avoir éteint l’appareil et débranché la fiche, servezvous d’un aspirateur montant un accessoire adéquat et réglé sur une puissance intermédiaire.
• Cet appareil est fabriqué dans des matériaux hygiéniques qui ne transmettent pas d’odeur. Pour sauvegarder cette caractéristique, veillez à bien emballer et couvrir vos aliments. Vous éviterez par la même occasion la formation de taches. • Si vous devez laisser votre appareil éteint pendant une période de temps prolongée, nettoyez-le bien l’intérieur et laissez les portes ouvertes.

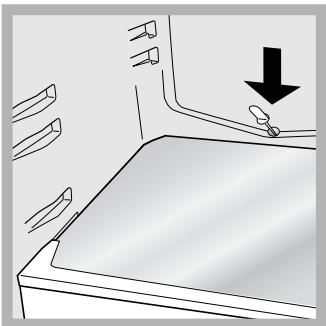

! Conformez-vous aux instructions suivantes. Ne pas utiliser d’objets pointus et coupants pour dégivrer l’appareil, ils risqueraient d’endommager irréparablement le circuit réfrigérant. Dégivrage du compartiment réfrigérateur Le réfrigérateur est muni d’un système de dégivrage automatique : l’eau est acheminée vers la paroi arrière par un trou d’évacuation (voir figure) où la chaleur produite par le compresseur la fait évaporer. Il vous suffit de nettoyer périodiquement le trou d’évacuation pour permettre à l’eau de s’écouler normalement.

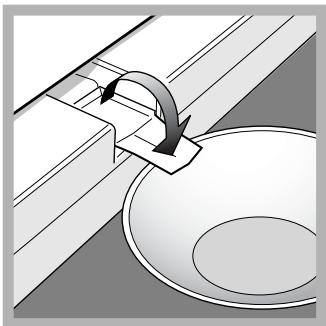

Eliminez périodiquement le givre à l’aide de la raclette plastique fournie avec l’appareil. Si la couche de givre dépasse 5 mm, procédez à un dégivrage manuel: 1. Amenez le bouton de REGLAGE DE LA TEMPERATURE sur . 2. Enveloppez vos produits surgelés ou congelés dans du papier et placez-les dans un endroit frais. 3. Laissez la porte ouverte jusqu’à ce que le givre fonde complètement; pour accélérer cette opération placez dans le compartiment congélateur des récipients d’eau tiède. 4. Certains de nos appareils sont équipés du SYSTEME DRAIN pour acheminer l’eau vers l’extérieur: laissez l’eau s’écouler dans un récipient (voir figure).
6. Avant da ranger vos aliments dans le compartiment congélateur, attendez environ 2 heures pour le rétablissement des conditions idéales de conservation des aliments.

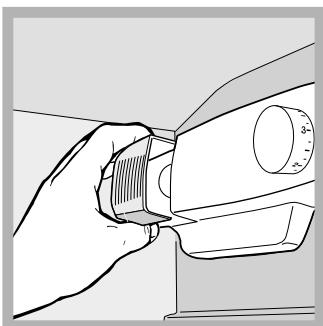

Pour remplacer l’ampoule d’éclairage du compartiment réfrigérateur, débranchez la fiche de la prise de courant. Suivez les indications fournies ci-dessous. Pour pouvoir remplacer l’ampoule, démontez le couvercle de protection comme illustré (voir figure). Remplacez-la par une ampoule semblable dont la puissance doit correspondre à celle indiquée sur le couvercle de protection (15 W ou 25 W).
Electromagnétique) et modifications suivantes; - 2002/96/CE.
• Cet appareil ne doit pas être installé en extérieur, même dans un endroit à l’abri, il est en effet très dangereux de le laisser exposé à la pluie et aux orages. • Ne touchez pas à l’appareil pieds nus ou si vos mains ou pieds sont mouillés ou humides. • Ne touchez pas aux parties refroidissantes: vous pourriez vous brûler ou vous blesser. • Pour débrancher la fiche de la prise de courant, sortez la fiche, ne tirez surtout pas sur le câble. • Avant d’effectuer toute opération de nettoyage ou d’entretien, débranchez la fiche de la prise de courant. Il ne suffit pas de placer le bouton de REGLAGE DE LA TEMPERATURE sur (appareil éteint) pour éliminer tout contact électrique. • En cas de panne, n’essayez en aucun cas d’accéder aux mécanismes internes pour tenter de réparer l’appareil. • Ne pas utiliser, à l’intérieur des compartiments de conservation pour aliments congelés, d’ustensiles pointus et coupants ou d’appareils électriques d’un type autre que celui recommandé par le fabricant. • Ne pas porter à la bouche des glaçons à peine sortis du congélateur. • Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant l’utilisation de l’appareil. Il convient de surveiller les enfants afin qu’ils ne jouent pas avec l’appareil • Les emballages ne sont pas des jouets pour enfants.
• Mise au rebut du matériel d’emballage: conformezvous aux réglementations locales, les emballages pourront ainsi être recyclés. • La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d’optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l’impact sur la santé humaine et l’environnement. Le symbole de la ‘‘poubelle barrée’’ est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l’enlèvement de leur vieil appareil.
• Installez votre appareil dans un endroit frais et bien aéré, protégez-le contre l’exposition directe aux rayons du soleil et ne le placez pas près de sources de chaleur. • Pour introduire ou sortir les aliments, n’ouvrez les portes de l’appareil que le temps strictement nécessaire. Chaque ouverture de porte cause une considérable dépense d’énergie. • Ne chargez pas trop votre appareil: pour une bonne conservation des aliments, le froid doit pouvoir circuler librement. Si la circulation est entravée, le compresseur travaillera en permanence. • N’introduisez pas d’aliments chauds: ces derniers font monter la température intérieure ce qui oblige le compresseur à travailler beaucoup plus en gaspillant un tas d’électricité. • Dégivrez l’appareil dès que de la glace se dépose (voir Entretien); une couche de glace trop épaisse gêne considérablement la cession de froid aux aliments et augmente la consommation d’électricité. • Gardez toujours les joints propres et en bon état pour qu’ils adhèrent bien aux portes et ne laissent pas le froid s’échapper (voir Entretien).
Il peut arriver que l’appareil ne fonctionne pas. Avant de téléphoner au service de dépannage (voir Assistance), contrôlez s’il ne s’agit pas d’un problème facile à résoudre à l’aide de la liste suivante.
• Les aliments touchent à la paroi arrière.
• La température à l’extérieur est très élevée. • L’épaisseur du givre dépasse 2-3 mm (voir Entretien).
• L’appareil est installé entre des meubles ou des objets qui vibrent et font du bruit. • Le gaz réfrigérant interne produit un léger bruit même quand le compresseur est à l’arrêt: il ne s’agit pas d’un défaut, c’est tout à fait normal.
éliminant ainsi l’humidité présente. Cette situation est normale pour la fonction de refroidissement du réfrigérateur, surtout en période estivale.
La position du bouton de REGLAGE DE LA TEMPERATURE n’est pas correcte Le réfrigérateur et le congélateur sont excessivement remplis. La température ambiante de travail du produit est inférieure à 14°C.
