Type de produit	Récepteur audio-vidéo
Marque	PIONEER
Modèle	VSX-527-K
Puissance de sortie	130 W par canal (1 kHz, 6 Ω, 1%) ; 0,06% (20 Hz - 20 kHz, 8 Ω, 50 W/canal)
Réponse en fréquence	5 Hz - 100 kHz (+3 dB, mode LINE Pure Direct)
Impédance des enceintes	6 Ω à 16 Ω
Rapport signal/bruit	98 dB (LINE, IHF, court-circuité, réseau A)
Entrées audio/vidéo	HDMI (3 entrées), composite, optique, coaxiale, USB, LAN, adaptateur Bluetooth (optionnel)
Sorties audio/vidéo	HDMI (1 sortie), pré-ampli surround arrière/avant-haut, casque
Formats audio pris en charge	Dolby Digital, Dolby TrueHD, Dolby Digital Plus, DTS, DTS-HD Master Audio, PCM, FLAC, MP3, WMA, AAC
Fonctions réseau	Internet radio, DLNA, AirPlay, mise à jour du firmware
Tuner	FM/AM avec RDS, 30 stations préréglables
Calibrage automatique	Auto MCACC avec micro fourni
Consommation électrique	450 W ; veille 0,45 W (Control HDMI désactivé)
Alimentation	CA 220 V - 230 V, 50/60 Hz
Dimensions (L × H × P)	435 mm × 168 mm × 342,5 mm
Poids (sans emballage)	8,9 kg
Accessoires fournis	Microphone Auto MCACC, télécommande, piles AAA ×2, antenne cadre AM, antenne fil FM, cordon d'alimentation, guide rapide, instructions de sécurité, notice (CD-ROM)
Entretien et nettoyage	Essuyer avec un chiffon doux et sec ; ne pas utiliser de solvants ou produits chimiques
Sécurité	Ne pas ouvrir le boîtier (risque de décharge électrique) ; ne pas exposer à l'humidité ou aux flammes nues ; débrancher avant tout entretien
Pièces détachées et réparabilité	Contacter un service agréé Pioneer ; aucune pièce réparable par l'utilisateur à l'intérieur

FOIRE AUX QUESTIONS - VSX-527-K PIONEER

Comment configurer automatiquement le son surround (Auto MCACC) ?

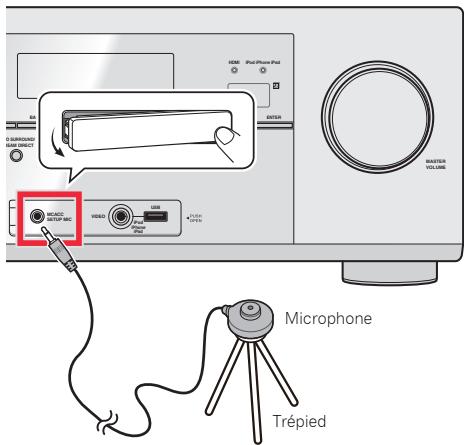

Branchez le microphone fourni sur la prise MCACC SETUP MIC du panneau avant, placez-le à hauteur d'oreille à la position d'écoute, puis lancez la configuration via le menu d'accueil (HOME MENU). Le système émet des tonalités de test et ajuste automatiquement les niveaux, distances et égalisation des enceintes.

Puis-je connecter un iPod/iPhone/iPad ?

Oui, via le port iPod iPhone iPad USB sur le panneau avant. Utilisez le câble iPod fourni avec votre appareil ou un câble optionnel Pioneer. Pour lire des vidéos et photos, une connexion vidéo composite supplémentaire est nécessaire (VSX-527).

Comment écouter la radio FM/AM ?

Connectez les antennes AM (cadre) et FM (fil) fournies, puis sélectionnez la source TUNER. Utilisez les touches TUNE pour parcourir les fréquences ou PRESET pour accéder aux stations mémorisées. Vous pouvez enregistrer jusqu'à 30 stations préréglées.

Comment utiliser le Bluetooth avec ce récepteur ?

Le Bluetooth nécessite l'adaptateur optionnel Pioneer AS-BT100 ou AS-BT200 à connecter sur le port ADAPTER PORT à l'arrière. Une fois appairé, vous pouvez écouter de la musique sans fil depuis un smartphone ou un lecteur audio compatible.

Que faire si le récepteur ne s'allume pas ?

Vérifiez que le cordon d'alimentation est correctement branché sur l'appareil et sur une prise secteur active. Assurez-vous que le récepteur n'est pas en mode veille (le témoin STANDBY doit être allumé). Si le problème persiste, essayez de débrancher puis rebrancher après quelques minutes.

Comment réinitialiser le récepteur aux paramètres d'usine ?

Mettez l'appareil en veille, maintenez la touche BAND enfoncée, puis appuyez sur STANDBY/ON pendant environ 2 secondes. Lorsque RESET? s'affiche, appuyez sur AUTO SURROUND/STREAM DIRECT, puis confirmez avec ALC/STANDARD SURROUND.

Pourquoi le son est-il coupé ou distordu ?

Vérifiez les connexions des enceintes (bornes serrées, polarité respectée) et la sélection de la source d'entrée. Assurez-vous que le volume n'est pas au minimum ou que la fonction MUTE n'est pas activée. Si le problème persiste, réinitialisez les réglages audio ou exécutez la configuration Auto MCACC.

Puis-je connecter un téléviseur sans entrée HDMI ?

Oui, via la prise de sortie vidéo composite MONITOR OUT. Cependant, l'affichage OSD (menu à l'écran) ne sera pas disponible ; utilisez alors l'afficheur du panneau avant pour les réglages. Une connexion audio séparée (câble analogique ou numérique) est nécessaire.

Comment lire des fichiers audio stockés sur un ordinateur ?

Connectez le récepteur à votre réseau via le port LAN. Assurez-vous que Windows Media Player 11/12 est installé sur l'ordinateur et que le partage multimédia est activé. Sélectionnez la source NETWORK et parcourez les dossiers pour lire les fichiers compatibles (MP3, WMA, FLAC, etc.).

La télécommande ne fonctionne pas, que faire ?

Remplacez les piles par des piles neuves (type AAA). Vérifiez qu'aucun obstacle ne se trouve entre la télécommande et le capteur du récepteur (portée maximale 7 m, angle de ±30°). Évitez la lumière directe du soleil ou un éclairage fluorescent sur le capteur. Si nécessaire, réinitialisez la télécommande en retirant les piles puis en les remettant.

MODE D'EMPLOI VSX-527-K PIONEER

Découvrez les nombreux avantages offerts en enregistrant votre produit en ligne maintenant sur http://www.pioneer.fr (ou http://www.pioneer.eu).

Mode d'emploi

Important

Ce symbole de l'éclair, placé dans un triangle équilatéral, a pour but d'attirer l'attention de l'utilisateur sur la présence, à l'intérieur du coffret de l'appareil, de "tensions dangereuses" non isolées d'une grande suffisante pour représentier un risque d'électrocution pour les êtres humains.

Attention

DANGER D'ELECTROCUTION NE PAS OUVRIR

POUR EVITER TOUT RISQUE D'ELECTROCUTION, NE PAS ENLEVER LE COUVERCLE (NI LE PANNEAU ARRIRE). AUCUNE PIECE REPARABLE PAR L'UTILISATEUR NE SE TROUVE A L'INTEREUR. CONFIER TOUT ENTRETIEN A UN PERSONNEL QUALIFIÉ UNIQUEMENT.

Ce point d'exclamation, placé dans un triangle équilatéral, a pour but d'attirer l'attention de l'utilisateur sur la présence, dans les documents qui accompagnent l'appareil, d'explications importantes du point de vue de l'exploitation ou de l'entretien.

D3-4-2-1-A1_Fr

Ce produit est destiné à une utilisation domestique générale. Toute panne due à une utilisation autre qu'à des fins privées (comme une utilisation à des fins commerciales dans un restaurant, dans un autocar ou sur un bateau) et qui nécessite une réparation sera aux frais du client, même pendant la période de garantie.

K041_A1_Fr

Avertissement

Cet appareil n'est pas étanche. Pour éviter les risques d'incendie et de décharge électrique, ne placez près de lui un réseau rempli d'eau, tel qu'un vase ou un pot de fleurs, et ne l'exposez pas à des gouttes d'eau, des éclaboussures, de la pluie ou de l'humidité.

D3-4-2-1-3_A1_Fr

Avertissement

Avant de brancher l'appareil pour la première fois, lisez attentivement la section suivante.

La tension de l'alimentation électrique disponible varie selon le pays ou la région. Assurez-vous que la tension du secteur de la région où l'appareil sera utilisé correspond à la tension requise (par ex. 230 V ou 120 V), indiquée sur le panneau arrière.

D3-4-2-1-4*A1Fr

Avertissement

Pour éviter les risques d'incendie, ne place aucune flamme nue (telle qu'une bougie allumée) sur l'appareil.

D3-4-2-1-7a_A1_Fr

Milieu de fonctionnement

Température et humidité du milieu de fonctionnement : De +5 °C à +35 °C (de +41 °F à +95 °F) ; Humidité relative inférieure à 85 % (orifices de ventilation non obstrués)

N'installez pas l'appareil dans un endroit mal ventilé ou un lieu soumis à une forte humidité ou en plein soleil (ou à une forte lumière artificielle).

Precaution de ventilation

Lors de l'installation de l'appareil, veillez à laisser un espace suffisant autour de ses parois de manière à améliorer la dissipation de chaleur (au moins 40 cm sur le dessus, 20 cm à l'arrière et 20 cm de chaque côté).

Avertissement

Les fentes et ouvertures du coffret sont prévues pour la ventilation, pour assurer un fonctionnement stable de l'appareil et pour éviter sa surchauffe. Pour éviter les risques d'incendie, ne bouchez jamais les ouvertures et ne les recouvrez pas d'objets, tels que journaux, nappes ou rideaux, et n'utilisez pas l'appareil posé sur un tapis écais ou un lit.

D3-4-2-1-7b*_A1_Fr

Information à destination des utilisateurs sur la collecte et l'élimination des équipements et batteries usagées

(Marquage pour les) équipements

(Exemples de marquage pour les batteries)

Ces symboles qui figurent sur les produits, les emballages et/ou les documents d'accompagnement signifient que les équipements électriques et électroniques et batteries usagées ne doivent pas être jetés avec les déchets ménagers et font l'objet d'une collecte sélective.

Pour assurer l'évènement et le traitement appropriés des produits et batteries usagées, merci de les retourner dans les points de collecte sélective conformément à la législation locale en vigueur.

En respectant les circuits de collecte sélective mis en place pour ces produits, vous contribuerez à économiser des ressources précieuses et à prévenir les impacts négatifs éventuels sur la santé humaine et l'environnement qui pourrait résulter d'une mauvaise gestion des déchets.

Pour plus d'information sur la collecte et le traitement des produits et batteries usagées, veuillez contacter la municipalité, votre service de gestion des déchets ou le point de vente chez qui vous avez acheté ces produits.

Ces symboles ne sont valables que dans les pays de l'Union Européenne. Pour les pays n'appartenant pas à l'Union Européenne :

Si vous souhaitez jeter ces articles, veuillez contacter les autorités ou revendeurs locaux pour connaître les méthodes d'élimination appropriées.

K058a_A1_Fr

Si la fiche d'alimentation secteur de cet appareil ne convient pas à la prise secteur à utiliser, la fiche doit être remplaçée par une appropriée. Ce remplacement et la fixation d'une fiche secteur sur le cordon d'alimentation de cet appareil doivent être effectués par un personnel de service qualifié. En cas de branchement sur une prise secteur, la fiche de coupure peut provoquer une sérieuse décharge électrique. Assurez-vous qu'elle est éliminée correctement après sa dépose. L'appareil doit être déconnecté en débranchant sa fiche secteur au niveau de la prise murale si vous prévoyez une période prolongée de non utilisation (par exemple avant un départ en vacances).

D3-4-2-2-1a_A1_Fr

Attention

L'interrupte OSTANDBY/ON de cet apparéil ne coupe pas complètement celui-ci de sa prise secteur. Comme le cordon d'alimentation fait office de dispositif de déconnexion du secteur, il devra être débranché au niveau de la prise secteur pour que l' apparéil soit complètement hors tension. Par conséquent, veillez à installer l' apparéil de telle manière que son cordon d'alimentation puisse être facilement débranché de la prise secteur en cas d'accident. Pour éviter tout risque d'incendie, le cordon d'alimentation sera débranché au niveau de la prise secteur si vous prévoyez une période prolongée de non utilisation (par exemple avant un départ en vacances). D3-4-2-2a*A1_Fr

Table des matières

Nous vous remercions d'avoir acheté ce produit Pioneer. Veuillez lire attentivement ce mode d'emploi pour apprendre à utiliser correctement votre récepteur.

Préparatifs. 6

Vérification des accessoires livrés avec l'appareil. 6 Installation du récepteur. 6

Organigramme des réglages sur le récepteur 6

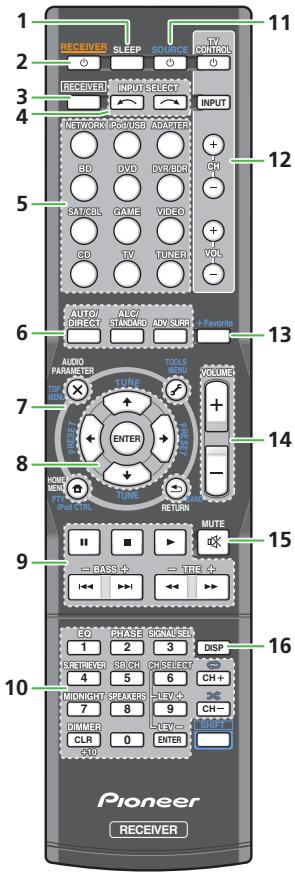

Télécommande. 9 Mise en place des piles. 10 Portée de la télécommande. 10

Connectez les enceintes surround arrière ou surround avant-haut (VSX-827) 12 Connectez les enceintes surround arrière ou surround avant-haut (VSX-527) 12

Commutation du système d'enceintes 14

Raccordements des câbles 14 Cables HDMI. 14

Cables audio analogiques 15

Cables audio numériques 15

Cables vidéo 15

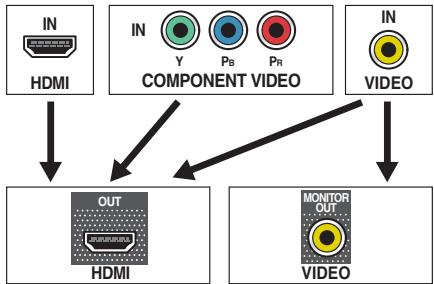

À propos du convertisseur vidéo (VSX-827 uniquement) 16

À propos du raccordement des sorties vidéo (VSX-527 uniquement) 16

Raccordement d'un téléviseur et de périphériques de lecture 17

Connexion au moyen de l'interface HDMI 17

Raccordement d'un téléviseur sans entrée HDMI.... 18

Raccordement d'un lecteur DVD sans sortie HDMI (VSX-827 uniquement) 19

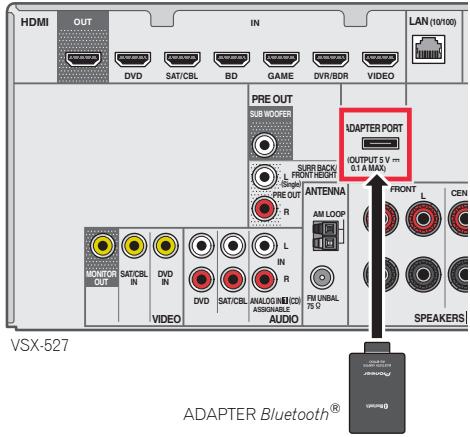

Raccordement de l'ADAPTATEUR Bluetooth® optionnel. 20

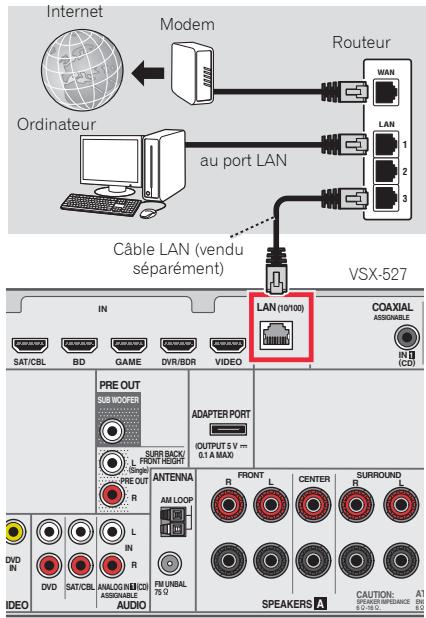

Raccordement au réseau par l'interface LAN. 20

Raccordement des antennes 21 Utilisation des antennes externes 21 Raccordement d'un appareil USB 21 Connexion d'un iPod 22 Branchement du récepteur. 22

03 Configuration de base

Annulation de la fonction d'arrêt automatique Auto Power Down 23 Désactivation du mode d'affichage de démonstration 23 Configuration automatique du son surround (MCACC) 23 Autres problèmes lors de l'utilisation de la configuration MCACC automatique 24

04 Lecture de base

Lecture d'une source 25 Sélection du signal d'entrée audio. 25 Lecture à partir d'un iPod 27 Lecture de fichiers stockés sur un iPod 27 Commandes de lecture de base 27 Visualisation de photos et de contenu vidéo 27 Lecture à partir d'un périphérique USB 28 Lecture des fichiers audio enregistrés sur un appareil USB. 28 Lecture des fichiers photo enregistrés sur l'appareil USB. 28 A propos des formats de fichiers lisibles 29 ADAPTATEUR Bluetooth® pour profiter de la musique sans fil 30 Lecture de musique sans fil. 30 Appairage de l'ADAPTATEUR Bluetooth et du périphérique à technologie sans fil Bluetooth 30 Écoute de contenus musicaux d'un périphérique à technologie sans fil Bluetooth avec votre système... 31 AIR JAM 31 Pour écouter la radio 32 Amélioration du son FM 32 Mémorisation de stations prérgliées 32 Pour écouter les stations prêrgées 32 Attribution de noms aux stations prêrgées 32 Introduction au RDS. 33 Recherche de programmes RDS 33 Affichage d'informations RDS. 33

05 Écoute de votre système

Choix du mode d'écoute 34

Lecture en mode Auto 34 Écoute de sonorités d'ambiance 34 Utilisation des effets surround avancés 35 Utilisation des modes Stream Direct 35 Utilisation de la fonction Sound Retriever 35 Écoute avec la fonction Acoustic Calibration EQ. 35 Un meilleur son grâce à la fonction Phase Control. 36 Utilisation du traitement de canal surround stéréo. 36 Réglage de la fonction Up Mix 36 Réglage des options audio 37

06 Utilisation des fonctions de lecture réseau (network)

Au sujet des périphériques réseau DLNA 39 Utilisation d'AirPlay sur un iPod touch, iPhone, iPad et iTunes 39 A propos de la fonction de serveur DHCP 39 Autorisation de ce récepteur 39

Lecture avec les fonctions réseau (NETWORK) 40

Commandes de lecture de base 40 Écoute des stations radio Internet 40 Lecture de fichiers audio enregistrés sur des composants en réseau. 41 Lecture de vos morceaux préférés 41

Menu de configuration du réseau 41

Configuration réseau 42 Langage. 43 Mise à jour du micrologiciel (Firmware Update). 43 Réinitialisation aux paramètres d'origine (usine) 43 Informations système 43

À propos de la lecture en réseau 44 Contenus lisibles via un réseau 44 Anomalies lors de lecture en réseau 45 Glossaire. 45 À propos des formats de fichiers lisibles. 46

Utilisation du menu d'accueil HOME 47

Configuration manuelle des enceintes 47

Réglage des enceintes 47

X. Over 48

Niveau de canal. 49

Distance des enceintes 49

Menu d'accès d'entrée 50

Entrée analogique. 50

Entrée COMPONENT (VSX-827 unique). 50

Configuration du Speaker System

(VSX-827 uniquement) 50

Configuration des paramètres vidéo

(VSX-827 uniquement) 50

Convertisseur vidéo. 50

Résolution. 51

Format 51

Configuration de l'option Pre Out

(VSX-527 uniquement) 51

Le menu Auto Power Down 52

Le menu Network Standby 52

Le menu FL Demo Mode 52

08 Fonction control HDMI

Connexions pour la fonction Control HDMI 53

Menu HDMI Setup 53

Avant la synchronisation 54

Recommandations concernant la fonction Control

HDMI 54

09 Commander le reste de votre système

Configurer la télécommande pour commander d'autres

composants 55

Sélectionner directement des codes de préréglage 55

Suppression de tous les réglages de la

télécommande 55

Commandes pour les téléviseurs 56

Commandes pour autres composants 56

Liste des codes de préréglage 56

10 Informations complémentaires

Guide de dépannage 62

Généralités 62

Fonction NETWORK 63

HDMI. 64

Informations importantes concernant la liaison HDMI 64

Windows 7 65

À propos des messages affichés lors de l'utilisation des fonctions réseau. 66

Réinitialisation de l'unité principale 66

Nettoyage de l'appareil 66

Spécifications. 67

Vérification des accessoires livrés avec l'appareil

Veuillez vérifier que les accessoires suivants sont livrés avec l'appareil :

• Microphone de configuration
• Télecommande
• Piles à anode sèche AAA IEC R03 (pour vérifier le bon fonctionnement du système) x 2 Antenne cadre AM Antenne filaire FM Cordon d'alimentation Cable iPod (VSX-827 uniquely)
• Carte de garantie
• Guide rapide
• Instructions de sécurité
• Ce mode d'emploi (CD-ROM)

Installation du récepteur

• Lors de l'installation de l'appareil, assurez-vous que ce dernier est posé sur une surface plane et stable. N'installez pas l'appareil dans les endroits suivants :
• sur un téléviseur couleur (les images à l'écran pourraient être déformées)
• à proximité d'une platine à cassettes (ou d'un appareil qui produit un champ magnétique). Le son pourrait s'en trouver affecté.
• en présence de vibrations ou autres mouvements
• à la fumée ou aux émanations graisseuses (cuisine par ex.)

Cet appareil est un récepteur AV à part entière représentant un grand nombre de fonctions et de prises. Il peut être utilisé facilement lorsque les raccordements et les réglages mentionnés ci-dessous ont été effectués.

Les couleurs des étapes ont la signification suivante :

1 Raccordement des enceintes

L'emplacement des enceintes aura un effet déterminant sur la qualité du son. - Détermination des enceintes à utiliser (page 11) Raccordement des enceintes (page 12) Commutation du système d'enceintes (page 14)

2 Raccordement des composants pour héséniférés du non sauvard

Pour bénéficier du son surround, vous devez raccorder le lecteur Blu-ray Disc/DVD au récepteur à l'aide d'une connexion numérique.

• À propos du convertisseur vidéo (VSX-827 uniquement) (page 16)
• À propos du raccordement des sorties video (VSX-527 uniquement) (page 16)
• Raccordement d'un téléviseur et de périphériques de lecture (page 17) Raccordement des antennes (page 21)
• Branchement du récepteur (page 22)

Mise sous tension

Assurez-vous d'avoir bien raccordé la sortie video du téléviseur au recepteur. Veuillez consulter le mode d'emploi du téléviseur en cas de doute.

4 Configuration du speaker system (VSX-827, unequipment) (page 50)

(Choisissez d'utiliser les enceintes surround arrière ou les enceintes avant-haut, selon vos préférences.)

Configuration de l'option Pre Out (VSX-527 uniquement) (page 51)

(Lors du raccordement des enceintes avant-haut.)

Menu d'affectation d'entrée (page 50)

(Si vous voulez effectuer d'autres liaisons que celles reconnues.)

Menu HDMI Setup (page 53)

(Lorsque le téléviseur connecté prend en charge la fonction HDMI Audio Return Channel.)

5 Utilise la configuration automatique à l'écran MCACC pour configurer votre système

• Configuration automatique du son surround (MCACC) (page 23)

6 Lecture de base (page 25)

• Sélection du signal d'entrée audio (page 25)
• Lecture à partir d'un iPod (page 27)
• Lecture à partir d'un périphérique USB (page 28)
• Choix du mode d'écoute (page 34)

7 Réglage des préférences de son

• Utilisation de la fonction Sound Retriever (page 35)
• Un dernier son grâce à la fonction Phase Control (page 36)
• Écoute avec la fonction Acoustic Calibration EQ (page 35) Utilisation du traitement de canal surround arrêté (page 36) Réglage de la fonction Up Mix (page 36)
• Réglage des options audio (page 37)
• Configuration manuelle des enceintes (page 47)

• Configurer la télécommande pour commander d'autres composants (page 55)

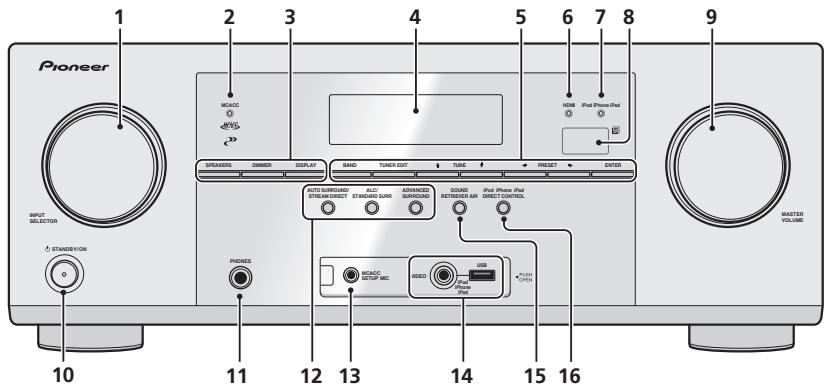

1 Cadran INPUT selector

Permet de sélectionner une source d'entrée (page 25).

2 Témoin MCACC

S'allume lorsque Acoustic Calibration EQ (page 35) est sélectionné (Acoustic Calibration EQ est automatiquement activé après la configuration MCACC automatique (page 23).

3 Touches de commande du récepteur

SPEAKERS - Voir la section Commutation du système d'enceintes à la page 14.

DIMMER - Obscurcit ou éclaircit l'affichage. Quatre étapes sont nécessaires pour commander la luminosité. DISPLAY - Permet de sélectionner l'écran de cet appareil. Vous pouvez vérifier le mode d'écoute, le volume sonore, les paramètres Speaker System (VSX-827)/Pre Out (VSX-527), ou le nom de l'entrée, en sélectionnant une source d'entrée.

• La configuration des paramètres Speaker System/Pre Out peut être affichée ou non, selon la source d'entrée que vous avez sélectionnée.

4 Afficheur alphanumérique

Voir la section Afficheur à la page 8.

5 Touches de commande du tuner

BAND - Permet de naviguer entre les bandes de signaux radio AM, FM ST (stéreo) et FM MONO (page 32).

TUNER EDIT - Permet, en combinaison avec les touches TUNE /, PRESET ↔ et ENTER, de mémoriser et de nommer les stations pour pouvoir les rappeler par la suite (page 32).

TUNE ↑/↓ - Ces touches servent à atteindre la fréquence radio voulue (page 32).

PRESET ← / → - Ces touches permitten de selectionner des stations de radio preréglées (page 32).

6 Témoin HDMI

Clignote lorsqu'un composant HDMI est raccordé ; s'allume lorsque ce composant est connecté (page 17).

7 Témoin ipod iphone ipad

S'allume lorsqu'un iPod/iPhone/iPad est connecté et que l'entrée iPod/USB est sélectionnée (page 27).

8 Capteur

Reçoit les signaux provenant de la télécommande (voir la section Portée de la télécommande à la page 10).

11 Voir la section PHONES

Permet de racorder un casque. Lorsque le casque est branché, les enceintes ne fournissentaucun son. Lorsqu'un casque est utilisé, seuls les modes d'écoute PHONES SURSTRADIOU STRADIOE ALC sont disponibles (le mode S. R AIR est également disponible lorsquI'entrée ADAPTER est utilisée).

12 Touches de mode d'écoute

AUTO SURROUND/STREAM DIRECT - Permet d'alterner entre les modes de lecture Auto surround (page 34) et Stream Direct (page 35).

ALC/STANDARD SURRE - Ces touches permettent d'utiliser le décodage standard et de permuter entre les modes Pro Logic II, Pro Logic Ilx, Pro Logic Ilz et NEO:6, ainsi que d'utiliser le mode de contrôle automatique du niveau (page 34).

ADVANCED SURROUND - Permet de naviguer entre les divers modes surround (page 35).

Voir la section MCACC SETUP MIC

Permet de raccorder un microphone pendant la configuration MCACC automatique (page 23).

14 Borne iPod iPhone iPad/USB

Permet de raccorder votre Apple iPod ou votre périphérique de stockage de masse USB en tant que source audio (page 22).

15 SOUND RETRIEVER AIR

Cette touche permet de commuter vers l'entrée ADAPTER et le mode d'écoute passe alors automatiquement sur S. R AIR (page 31).

iPod iPhone iPad DIRECT CONTROL

Changez l'entrée de l'appareil sur iPod et activez les fonctions sur l'iPod (page 28).

Afficheur

17 PHASE

S'allume lorsque la touche Phase Control est sélectionnée (page 36).

18 AUTO

S'allume lorsque l'option Auto Surround est sélectionnée (page 34).

19 Voyants du syntoniseur

RDS - S'allume lors de la réception d'une émission RDS (page 33).

ST - S'allume lors de la réception d'une émission FM stéreo en mode stéreo automatique (page 32).

TUNE - S'allume lors de la réception d'une émission radio normale.

PRESET - Indique si une station radio préréglée est enregistrée ou appelée.

MEM - Clignote lorsqu'une station radio est enregistrée.

kHz/MHz - S'allume lorsque l'affichage alphanumérique indique la fréquence de la station radio AM/FM en cours de réception.

Indicateur d'enceinte

Indique si le système d'enceintes est utilisé ou non (page 14).

Voyant du minuteur de veille

S'allume lorsque le récepteur est en mode minuteur de veille (page 9).

22 Voyant des informations préprégliées ou du signal d'entrée

Indique le nombre de prépréglage du synthétiseur ou le type de signal d'entrée, etc.

23 Afficheur alphanumérique

Affiche diverses informations sur le système.

24 Voyants DTS

DTS - S'allume lorsqu'une source comptant des signaux audio DTS encodés est détectée.

HD-S'allume lorsqu'une source comportant des signaux audio DTS-EXPRESSION ou DTS-HD encodés est détectée.

ES-S'allume pour indiquer que le décodage DTS-ES est activé.

96/24 - S'allume lorsqu'une source des signaux audio DTS 96/24 encodés est détectée.

NEO:6 - S'allume pour indiquer un traitement NEO:6 lorsqu'un des modes NEO:6 du récepteur est activé (page 34).

25 Voyants Dolby Digital

D - S'allume lorsqu'un signal Dolby Digital encodé est détecté.

D D+ - S'allume lorsqu'une source comptant des signaux audio Dolby Digital Plus encodés est détectée.

DOHD - S'allume lorsqu'une source comptant des signaux audio Dolby TrueHD encodés est détectée.

EX - S'allume pour indiquer que le décodage Dolby Digital EX est activé.

DPLII(x) - S'allume pour indiquer que le décodage

Pro Logic II/Pro Logic IIz est activé. Le voyant s'éteint lorsqu'le décodage Pro Logic IIz est utilisé (pour plus d'informations, voir la section Écoute des sonorités d'ambiance à la page 34).

26 ADV. S.

S'allume lorsque l'un des modes Advanced Surround a été sélectionné (pour plus d'informations, voir la section Utilisation des effets surround avancés à la page 35).

Indicateurs de SIGNAL SELECT

DIGITAL - S'allume lorsqu'un signal audio numérique est sélectionné. Clignote lorsqu'un signal audio numérique est sélectionné et que l'entrée audio sélectionnée n'existe pas.

HDMI - S'allume lorsqu'un signal HDMI est sélectionné. Clignote lorsqu'un signal HDMI est sélectionné et que l'entrée HDMI sélectionnée n'existe pas.

28 Voyant Up Mix/DIMMER

S'allume lorsque la fonction Up Mix est activée (ON) (page 36). S'allume également lorsque DIMMER est désélectionné.

29 DIR.

S'allume lorsque le mode DIRECT ou PURE DIRECT est sélectionné (page 35).

Pour retarder le cache avant

Pour fixer le cache avant

Télécommande

• La touche SHIFT n'est pas utilisée sur cet appareil.

Appuyez sur cette touche pour modifier le délai qui s'écoule avant que le récepteur ne passe en mode veille (30 min - 60 min - 90 min - Off). Vous pouvez vérifier le temps restant avant le passage en mode veille en appuyant une fois sur la touche SLEEP.

Cette touche permet d'allumer le récepteur et de le mettre en veille.

Pour attribuer la télécommande au contrôle du récepteur (permets de sélectionner les commandes blanches au-dessus des touches numérotées (MIDNIGHT, etc.)). Utilisez également cette touche pour configurer le son surround (page 47) ou les paramètres audio (page 37).

Servent à sélectionner la source d'entrée (page 25).

5 Touches de fonction d'entrée

Pour sélectionner la source d'entrée de ce récepteur (page 25). Ceci permet de commander d'autres équipements avec la télécommande (page 55).

6 Touches de mode d'écoute

AUTO/DIRECT - Permet d'alterner entre les modes de lecture Auto surround (page 34) et Stream Direct (page 35).

ALC/STANDARD SURRE - Ces touches permiettent d'utiliser le decodage standard et de permuter entre les modes Pro Logic II, Pro Logic Ilx, Pro Logic Ilz et NEO:6, ainsi que d'utiliser le mode de contrôle automatique du niveau (page 34).

ADV SURR - Permet de naviguer entre les divers modes surround (page 35).

7 Touches de commande du récepteur et des autres composants

Pour utiliser les touches de commande suivantes, appuyez d'abord sur la touche de fonction d'entrée correspondante (BD, DVD, etc.).

Appuyez d'abord sur RECEIVER pour accéder au menu :

AUDIO PARAMETER - Permet d'accéder aux options Audio (page 37).

HOME MENU - Appuyez pour accéder au menu d'accueil (Home) (page 47).

RETURN - Permet de confirmer et de quitter l'écran du menu affiché.

Appuyez d'abord sur BD, DVD ou sur DVR/BDR pour accéder au menu :

TOP MENU - Permet d'afficher le menu 'supérieur' d'un Blu-ray Disc/DVD.

HOME MENU - Permet d'afficher l'écran HOME MENU.

RETURN - Permet de confirmer et de quitter l'écran du menu affiché.

MENU - Permet d'afficher le menu TOOLS du lecteur de Blu-ray Disc.

Appuyez d'abord sur TUNER pour accéder au menu :

TOOLS - Pour mémoriser des stations afin d'y accéder facilement (page 32). Permet aussi de changer le nom des stations mémorisées (page 32).

BAND - Permet de naviguer entre les bandes de signaux radio AM, FM ST (stereo) et FM MONO (page 32).

PTY - Permet de rechercher des programmes de type RDS (page 33).

Appuyez d'abord sur iPod/USB pour accéder au menu :

iPod CTRL - Permet de basculer entre les commandes de l'iPod et celles du récepteur (page 27).

Utilisez les touches fléchées pour régler votre système de son surround (page 47). Elle permet aussi de commander les menus/options Blu-ray Disc/DVD.

Les touches TUNE ↑/↓ permettent de rechercher une fréquence radio et les touches PRESET ←/→ permettent de rechercher une station de radio prérégée (page 32).

9 Touches de commande de composants

Les touches principales (▶, ■, etc.) sont utilisées pour commander un composant après l'avoir sélectionné à l'aide des touches de fonction d'entrée.

Voulez accéder aux commandes se trouvant au-dessus de ces touches après avoir sélectionné la touche de source d'entrée correspondante (BD, DVD ou CD). Ces touches fonctionnent également comme décrit ci-dessous.

Appuyez d'abord sur RECEIVER pour accéder au menu :

BASS +/-, TREBLE +/- - Pour ajuster les fréquences graves et les fréquences aigues.

• Ces commandes sont déactivées lorsque le mode d'écoute est régisé sur DIRECT ou sur PURE DIRECT. Lorsque le réglage des enceintes avant est défini sur SMALL (ou sélectionné automatiquement via la procédure de configuration MCACC) et que la fréquence de recouvrement X. Over est réglée au-dessus de 150Hz le niveau du canal de caisson de basse peut être ajusté à l'aide de la touche BASS +/- (page 48).

10 Touches numériques et commandes pour d'autres composants

Les touches numériques permettent d'accéder directement à une fréquence radio (page 32) ou aux pistes d'un CD, etc. Elles permettent aussi d'accéder à d'autres fonctions après avoir appuyé sur la touche [RECEIVER]. (Par exemple, MIDNIGHT, etc.)

EQ - Appuyez sur cette touche pour sélectionner/déselectionner le réglage Acoustic Calibration EQ (page 35).

PHASE - Permet d'activer/de désactiver la correction de phase (page 36).

SIGNAL SEL - Appuyez pour sélectionner le signal audio d'entrée de l'équipement à partir duquel vous souhaitez effectuer la lecture (page 25).

S. RETRIEVER - Appuyez sur cette touche pour restaurer un son de qualité CD vers des sources audio compressées (page 35).

SB CH - Appuyez sur cette touche pour sélectionner le mode ON, AUTO, ou OFF pour le canal surround arrière (page 36).

CH SELECT - Appuyez sur cette touche plusieurs fois pour sélectionner un canal, puis sur LEV +/- pour régler le niveau sur (page 49).

LEV +/- - Ces touches permettent d'ajuster le niveau des canaux.

MIDNIGHT - Permet de sélectionner le mode d'écoute. Midnight ou Loudness (page 37).

SPEAKERS - Voir la section Commutation du système d'enceintes à la page 14.

DIMMER - Obscurcit ou éclaircit l'affichage. Quatre étapes sont nécessaires pour commander la luminosité.

11 SOURCE

Cette touche permet de mettre sous/hors tension d'autres composants connectés au récepteur (page 55).

12 Touches TV control

Ces touches servent à commander le téléviseur affecté à la touche TV. Ainsi, si vous n'avez qu'un téléviseur à raccorder à ce système, affectez-le à la touche TV (page 56).

• Cette touche permet d'allumer et d'éteindre le téléviseur.

INPUT - Permit de sélectionner le signal d'entrée du téléviseur.

CH+ Permet de sélectionner les chaînes.

VOL +/- - Permet d'ajuster le volume de votre téléviseur.

Appuyez sur cette touche lorsqu'un morceau est sélectionné ou en cours de lecture. Le morceau sélectionné est consigné dans le dossier Favorites (page 41).

14 Volume +/-

Permet de régler le volume d'écoute.

15 MUTE

Permet de couper/restaurer le son.

16 DISP

Permet de sélectionner l'écran de cet appareil. Vous pouvez vérifier le mode d'écoute, le volume sonore, les paramètres Speaker System (VSX-827)/Pre Out (VSX-527), ou le nom de l'entrée, en sélectionnant une source d'entrée.

• La configuration des paramètres Speaker System/Pre Out peut être affichée ou non, selon la source d'entrée que vous avez sélectionnée.

Mise en place des piles

Les piles de la télécommande fournies avec l'appareil permettent d'effectuer les premières opérations ; il est possible qu'elles ne durent pas très longtemps. Nous recommandons l'usage de piles alcalines, dont la durée de vie est supérieure.

Attention

• Une mauvaise utilisation des piles peut provoquer des accidents tels que fuites ou explosions. Veuillez observer les recommendations suivantes :
• N'utilise jamais des piles neuves et usagées dans le même appareil.
• Insérez les piles en respectant les indications de polarité situées à l'intérieur du boîtier.
• Des piles de même forme peuvent avoir des voltages différents. N'utilise jamais des piles de voltage différent dans le même apparéil.

Au moment d'éliminer les piles usagées, veuillez respecter les réglementations gouvernementales ou les recommendations publiques relatives à la protection de l'environnement en vigueur dans le pays ou région.

• N'utilisez ni ne conservez les piles sous la lumière directe du soleil ou dans un endroit excessivement chaud, comme une voiture ou à proximité d'un appareil de chauffage. Les piles risqueraient de fuir, de surchauffer, d'exploser ou de s'enflammer. Ceci pourrait aussi réduire la durée de vie et les performances des piles.

Portée de la télécommande

La télécommande ne fonctionnera pas correctement :

• Si des obstacles se trouvent entre la télécommande et le capteur de télécommande du récepteur.
• Si le capteur de télécommande est exposé à la lumière directe du soleil ou à un éclairage fluorescent.
• Si le récepteur se trouve à proximité d'un appareil qui émet des rayons infrarouges.
• Si le récepteur reçoit simultanément des signaux en provenance d'une autre télécommande à infrarouges.

Détermination des enceintes à utiliser

Un système surround de type 7.1 peut être obtenu en connectant les enceintes avant gauche et droite (L/R), l'enceinte centrale (C), les enceintes surround gauche et droite (SL/SR), les enceintes surround arrière gauche et droite (SBL/SBR) (ou les enceintes avant-haut gauche et droite (FHL/FHR)), et le subwoofer (SW).

Le système surround de type 5.1 est le plus couramment utilisé dans les cinémas à domicile. Pour obtenir le meilleur son surround possible, installez vos enceintes conformément à l'illustration ci-dessous.

Système surround à 5.1 canaux :

Système surround (surrounderrière) à 6.1 canaux :

Système surround (surround arrière) à 7.1 canaux :

Système surround (surround avant-haut) à 7.1 canaux :

Important

• VSX-827 uniquement : Les enceintes surround arrière et les enceintes surround avant-haut peuvent être connectées simultanément. Dans ce cas, selon la configuration du Speaker System, le son sera émis soit par les enceintes avant-haut, soit par les enceintes surround arrière (voir la section Configuration du Speaker System (VSX-827 uniquement) à la page 50).
• VSX-527 uniquement : Vous devez disposer d'un amplificateur supplémentaire pour raccorder les enceintes surround arrière ou surround avant-haut. Raccorez l'amplificateur supplémentaire aux sorties PRE OUT SURR BACK/FRONT HEIGHT de cet appareil et raccorez les enceintes surround arrière ou les enceintes surround avant-haut à l'amplificateur supplémentaire (voir la section Connectez les enceintes surround arrière ou surround avant-haut (VSX-527) à la page 12).

VSX-827 uniquely: Par ailleurs, vous utilisez les enceintes raccordées aux bornes d'enceintes B pour bénéficier d'une reproduction stéréo dans une autre pièce. Pour plus d'informations sur les options d'écoute avec cette configuration, voir la section Commutation du système d'enceintes à la page 14.

• Vous ne pourriez pas connecter les enceintes B si vous connectez les enceintes avant-haut dans la zone principale. De plus, si vous utilisez les enceintes B, le mode surround 5.1 sera le maximum possible dans la zone principale. (Aucun son n'est émis par les enceintes surround arrêté.)

Quelques conseils pour améliorer la qualité du son

L'emplacement des enceintes dans la pièce d'écoute a une grande influence sur la qualité du son obtenu. Les conseils suivants vous permettront d'obtenir le meilleur son avec votre système.

• Il vaut mieux placer les enceintes de manière à réaliser un angle ouvert vers la position d'écoute. L'angle dépend de la taille de la pièce. Utilisez un angle inférieur pour les pièces plus grandes.
• Consultez le graphique ci-dessous pour le placement des enceintes que vous prévoyez de connecter.

• Placez les enceintes surround à de part et d'autre de l'axe central du système. Si vous (1) utilisez une enceinte surround arrêt et (2) n'utilisez pas les enceintes avant-haut, nous vous recommendons de placer les enceintes surround à de part et d'autre de l'axe central, c'est-à-dire immédiatement à gauche et à droite de la position d'écoute.
• Si vous prévoyez de n'utiliser qu'une seule enceinte surround arrêt, placez-la dans l'axe central, directement derrière la position d'écoute.
• Si les enceintes surround ne peuvent pas être placées directement à côté de la position d'écoute dans un système à 7.1 canaux, l'effet surround pourrait être amélioré en déactivant la fonction Up Mix (voir la section Réglage de la fonction Up Mix à la page 36).
• Pour obtenir un effet stéréo optimal, écart
• Si vous utilisez une enceinte centrale, placez les enceintes avant à un angle plus grand. Sinon, placez-les à un angle plus étroit.

• Placez l'enceinte centrale au-dessus ou en dessous du téléviseur de sorte que le son du canal central semble provenir de l'écran du téléviseur. Assurez-vous également que l'enceinte centrale ne traverse pas la ligne formée par le bord d'attaque des enceintes avant gauche et droite.
• Les enceintes surround et surround arrière doivent être placées 60 cm à 90 cm plus haut que vos oreilles et légèrement inclinées vers le bas. Assurez-vous que les enceintes ne sont pas face à face. Pour les signaux DVD-Audio, les enceintes doivent être plus rapprochées de l'auditeur que lors de la lecture sur un appareil de cinéma à domicile.
• Essayez de placer les enceintes surround à la même distance de la position d'écoute que les enceintes avant et centrale. Sinon, l'effet de son surround sera affaibli.
• Placez les enceintes avant-haut gauche et droite à au moins un mètre à la verticale au-dessus des enceintes avant gauche et droite.
• Si vous prévoyez de placer les enceintes à côté d'un téléviseur à écran cathodique, utilisez des enceintes protégées contre les interférences électromagnétiques, ou placez les enceintes à une distance suffisante de l'écran.
• Le caisson de basses peut être placé sur le sol. L'idéal est de placer les autres enceintes au niveau de vos oreilles en position d'écoute. Il est déconseillé deposer les enceintes sur le sol (à l'exception du caisson de graves) ou de les installer très haut en position murale.
• Si vous ne raccordez pas de caisson de graves, raccordez des enceintes capables de reproduire les basses fréquences au canal avant. (Sinon, les basses fréquences des graves étant restituées par les enceintes avant, celles-ci pourraient être endommagées.)
• Après avoir raccordé les enceintes, effectuez la configuration Auto MCACC (réglage de l'environnement des enceintes).

Voir la section Configuration automatique du son surround (MCACC) à la page 23.

Attention

Assurez-vous que toutes les enceintes sont correctement installées. Ceci permet non seulement d'améliorer la qualité du son, mais aussi de réduire les risques de dommages ou de blessures, en empêchant les enceintes d'être renversées ou de tomber en cas de chic externe ou de secousse telle qu'un tremblement de terre.

Raccordement des enceintes

Le récepteur fonctionnera avec seulement deux enceintes stéréo (les enceintes avant sur le schéma), mais il est recommandé d'en utiliser au moins trois ; une configuration complète de huit enceintes est cependant idéale pour la production du son surround.

Vérifiez que l'enceinte droite est raccordée à la borne droite (R) et que l'enceinte gauche est raccordée à la borne gauche (L). Assurez-vous également que les bornes positive et negative (+ / -) du récepteur sont reliées aux bornes positive et negative des enceintes.

Vous pouvez utiliser des enceintes ayant une impédance normale comprise entre 6 Ω et 16 Ω.

Assurez-vous que tous les branchements ont été effectués correctement avant de raccorder cet appareil au secteur.

Branchement des fils nus

1 Torsadez ensemble les brins de fil dénudés. 2 Libérez la borne de l'enceinte et insérez-y le fil. 3 Refermez la borne.

Raccordez les fils aux bornes d'enceintes B du système VSX-827, comme indiqué ci-dessous:

1 Torsadez ensemble les brins de fil dénudés. 2 Poussez sur les languettes pour les ouvrir et insérez le fil dénudé. 3 Relâchez les languettes.

Attention

• Les bornes des haut-parleurs sont sous une tension DANGEREUSE. Pour éviter tout risque de décharge électrique lors du branchement et du débranchement des câbles de haut-parleur, débranchez le cordon d'alimentation avant de toucher des parties non isolées. Assurez-vous que tous les brins de fil dénudés du câble d'enceinte sont torsadés ensemble et insérés complètement dans la borne de l'enceinte. Si une partie du fil d'enceinte exposé entre en contact avec le panneau arrière, l'alimentation peut être coupée par mesure de sécurité.

Connectez les enceintes surround arrière ou surround avant-haut (VSX-827)

Les paramètres Speaker System doivent être configurés lorsque les raccordements ci-dessus sont réalisés. Sélectionnez Surr. Back dans le cas où les enceintes surround arrière sont connectées et Height lorsque les enceintes surround avant-haut sont raccordées (Si aucune des enceintes surround arrière et surround avant-haut ne sont connectées, n'importe quelle option convient) (voir la section Configuration du Speaker System (VSX-827 uniquement) à la page 50).

• Si vous utilisez une seule enceinte surround arrière, raccordez-la aux bornes SURROUND BACK L (Single).

Connectez les enceintes surround arrière ou surround avant-haut (VSX-527)

Raccordez les sorties PRE OUT SURR BACK/FRONT HEIGHT de l'appareil et de l'amplificateur supplémentaire afin d'ajouter des enceintes surround arrêté ou surround avant-haut.

Les paramètres Pre Out doivent être configurés lorsque les raccordements ci-dessus sont réalisés. Sélectionnez Surr. Back dans le cas où les enceintes surround arrière sont connectées et Height lorsque les enceintes surround avant-haut sont raccordées (Si aucune des enceintes surround arrière et surround avant-haut ne sont connectées, n'importe quelle option convient) (voir la section Configuration de l'option Pre Out (VSX-527 uniquement) à la page 51).

• Vous pouvez également raccorder l'amplificateur supplémentaire aux sorties Pre Out de canal surround arrière pour ajouter une seule enceinte. Dans ce cas, connectez l'amplificateur à la borne gauche (L (Single)) uniquement.

Schéma de connexion du système VSX-827 Si vous utilisez une seule enceinte surround arrière, raccordez-la aux bornes SURROUND BACK L (Single)

Schéma de connexion du système VSX-527 Amplificateur du canal surround arrière ou surround avant-haut

Commutation du système d'enceintes

Utilisez la touche SPEAKERS pour activer ou désactiver le système d'enceintes. Lorsque SP OFF est sélectionné, aucun son n'est émis par les enceintes connectées à cet appareil. VSX-827 uniquement: Si vous avez sélectionné l'option Surr. Back lors de la configuration du Speaker System (VSX-827 uniquement) à la page 50, vous pouvez commuter les enceintes à l'aide de la touche SPEAKERS. Si vous avez sélectionné Height, la touche active ou désactive les bornes des enceintes principales. Les options ci-dessous sont uniquement destinées au réglage Surr. Back.

Utilise la touche SPEAKERS du panneau avant pour sélectionner un réglage des bornes d'enceintes.

Appuyez de manière répétée sur la touche pour sélectionner parmi les options de réglage des bornes d'enceintes :

• SP A - Le signal de sortie audio est envoyé sur les bornes d'enceintes A et sur les bornes PRE OUT SURR BACK/FRONT HEIGHT (VSX-527 uniquement) (la lecture multicanaux est possible).
• SP B (VSX-827 uniquement) - Le signal de sortie audio est envoyé sur les deux enceintes connectées aux bornes d'enceintes B (le son est restitué en stéréo uniquement).
• SP▲AB (VSX-827 unquivalent) - Le signal de sortie audio est envoyé sur les bornes d'enceintes A, sur les bornes d'enceintes B et sur le subwoofer. Les sources de type multicanal sont remixedes uniquement lorsque le mode STEREO ou STEREO ALC est sélectionné pour la sortie stéréo à partir des bornes d'enceintes A et B.
• SP▶ - Aucun son n'est émis par les enceintes.

Remarque

• VSX-827 uniquement : La sortie du caisson de graves dépend des réglages effectués à la section Réglage des enceintes à la page 47. Toutefois, si SP▶B est sélectionné dans les réglages ci-dessus, le subwoofer n'émet aucune son (le canal LFE n'est pas remixé).
• Toutes les bornes d'enceintes sont désactivées (SP) lorsqu'un casque est branché. L'option SP B peut être sélectionnée (VSX-827 uniquement) même lorsqu'un casque est connecté.

Raccordements des câbles

Veiliez à ne pas plier les câbles par-dessus l'appareil (conformément à l'illustration). Dans ce cas, le champ magnétique produit par les transformateurs de l'appareil pourrait provoquer le renflement des enceintes.

Important

• Avant un raccordement ou une modification de raccordement, mettez l'appareil hors tension et débranchez le cordon d'alimentation de la prise secteur.
• Avant de débrancher le cordon d'alimentation, mettez l'appareil en veille.

Cables HDMI

Les signaux vidéo et audio peuvent être transmis simultanément via un seul câble. Dans le cas où le lecteur et le téléviseur sont connectés via cet appareil, utilisez des câbles HDMI pour les deux connexions.

Veillez à raccorder la borne dans le sens qui convient.

Remarque

• Reglez le paramètre HDMI (voir la section Réglage des options audio à la page 37) sur THRU (THROUGH) et le signal d'entrée (voir la section Sélection du signal d'entrée audio à la page 25) sur HDMI si vous souhaitez entendre la sortie audio HDMI de votre téléviseur ou téléviseur à écran plat (aucun son ne sera transmis par ce récepteur).
• Si le signal vidéo n'apparaît sur toute télévisuelle eu vidéo) ont des résolutions qui ne peuvent pas être affichées. Dans ce cas, utilisez une connexion composite (analogique).
• Lorsque le signal vidéo HDMI est 480i, 480p, 576i ou 576p, il est impossible de recevoir le son Multi Ch PCM et HD.

La liaison HDMI transfère des signaux vidéo numériques non compressés de même que la plupart des signaux audio compatibles avec le composant raccordé, par exemple les signaux des DVD-Video, DVD-Audio, SACD, Dolby Digital Plus, Dolby TrueHD, DTS-HD Master Audio (voir ci-dessus pour les restrictions), CD-Video/Super VCD et CD.

Ce récepteur intègre une Interface Multimédia Haute Définition (HDMI®).

Il prend en charge les fonctions suivantes lorsque les liaisons HDMI sont utilisées.

• Transfert numérique de vidéo non compressée (contenu protégé par le HDCP (1080p/24, 1080p/60, etc.)) Transmission de signal 3D
• Transfert des signaux Deep Color
• Transfert de signaux x.v. Color Audio Return Channel
• Entrée de signaux audio numériques PCM linéaires multicanaux (192 kHz ou inférieur) jusqu'à 8 canaux
• Entrée des signaux audio numériques aux formats suivants : - Dolby Digital, Dolby Digital Plus, DTS, Son à début élève (Dolby TrueHD, DTS-HD Master Audio), DVD-Audio, CD, SACD (DSD 2 canaux unquivalent), Video CD, Super VCD
• Fonctionnement synchronisé avec les équipements dotés de la fonction Control HDMI (voir la section Fonction Control HDMI à la page 53)

Remarque

• Utiliser un cable High Speed HDMI® L'utilisation d'un cable HDMI de type autre que High Speed HDMI peut causer des dysfonctionnements.
• L'utilisation d'un cable HDMI équipé d'un égaliseur intégré peut provoquer des dysfonctionnements.
• Les options 3D, Deep Color, x.v.Color signal transfer et Audio Return Channel sont uniquement disponibles lorsqu'un composant compatible est connecté.
• La transmission du signal audio numérique HDMI nécessite plus de temps pour être reconnectée. C'est pourquoi, une coupure de son peut se produire au moment où l'on change de format audio ou lance la lecture.
• Le fait d'emettre en marche ou d'arrêter le périhérique connecté à la borne HDMI OUT de cet appareil, ou de déconnecter/connector le cable HDMI pendant la lecture peut produire des bruits parasites ou même interrompre le signal audio.

Les termes HDMI et HDMI High-Definition Multimedia Interface ainsi que le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing, LLC aux États-Unis et dans d'autres pays.

"X. v. Color" et X. v. Color sont des marques commerciales de Sony Corporation.

Cables audio analogiques

Utilisez des câbles phono stéréo RCA pour raccorder les appareils audio analogiques. Ces câbles sont le plus souvent rouges et blancs ; les fiches rouges doivent être raccordées aux bornes R (côté droit) et les fiches blanches aux bornes L (côté gauche).

Cables audio numériques

Les câbles audio numériques coaxiaux ou les câbles optiques disponibles dans le commerce doivent être utilisés pour raccorder les appareils numériques au récepteur.

Remarque

• Lors du raccordement de câbles optiques, faites attention à ne pas endommager le cache qui protège la prise optique lors de l'insertion de la fiche.
• Pour ranger le cable optique, l'enrouler sans le serrer. Vous pourriez endommager le cable en l'enroulant de façon trop serrée.
• Vous pouvez également utiliser un cable video RCA standard pour les raccordements numériques coaxiaux.

Cables vidéo RCA standard

Ces câbles sont couramment utilisés pour les raccordements vidéo et ils sont utilisés pour le raccordement à des bornes vidéo en composantes. Les fiches jaunes les distinguent des câbles audio.

Cables vidéo en composantes (VSX-827 uniquement)

Les câbles vidéo en composantes permettent d'obtenir l'affectation reproduction couleur possible de votre source vidéo. Le signal couleur de votre téléviseur regroupe le signal de luminance (Y) et la couleur (les signaux PB et PR) et la sortie. Les interférences entre les signaux sont ainsi évitées.

À propos du convertisseur vidéo (VSX-827 uniquement)

Le convertisseur vidéo garantit que toutes les sources vidéo sont envoyées vers la prise de sortie HDMI OUT.

Périphérique de lecture

Borne pour le raccordement d'une source

Borne pour le raccordement d'un téléviseur

Signaux vidéo pouvant être transmis.

Remarque

• Si plusieurs composants vidéo sont affectés à la même fonction d'entrée, le convertisseur donne la priorité aux sources HDMI, composantes, puis composites (dans cet ordre).
• Si le signal vidéo n'apparait sur votre téléviseur, essayez d'ajuster les réglages de la résolution de votre composant ou écran. Notez que pour certains composants (comme les consoles de jeux vidéo), la conversion des résolutions est impossible. Dans ce cas, essayez en déactivant le convertisseur vidéo (OFF) (voir la section Convertisseur vidéo à la page 50).
• Les signaux de l'entrée vidéo à composantes ayant une résolution de 480i/576i, 480p/576p, 720p et 1080i peuvent être convertis pour être restitués par la sortie HDMI. Un signal 1080p ne peut pas être converti.

Ce produit fait appel à des principales technologies destinées à interdire la piraterie des œuvres protégées par des droits d'auteur, principes qui sont eux-mêmes couverts aux États-Unis par des brevets et d'autres formes de propriété intellectuelle appartenant à Rovi Corporation. La rétro-ingénierie et le désassemblage sont proscrits.

À propos du raccordement des sorties vidéo (VSX-527 uniquement)

Ce récepteur ne compte pas de convertisseur vidéo. Si vous utilisez des câbles HDMI pour raccorder un équipement en entrée, le même type de câble doit être utilisé pour le raccordement du téléviseur.

Les signaux des entrées vidéo analogiques (composites) de cet appareil ne seront pas envoyés vers la prise de sortie HDMI OUT.

Périphérique de lecture

Borne pour le raccordement d'une source

Borne pour le raccordement d'un téléviseur

L'affichage OSD n'apparaît pas

Signaux vidéo pouvant être transmis.

Connexion au moyen de l'interface HDMI

Si vous avez un composant équipé d'une prise HDMI ou DVI (avec HDCP) (Lecteur Blu-ray Disc, etc.), vous pouvez le raccorder à ce récepteur à l'aide d'un câble HDMI disponible dans le commerce.

Si le téléviseur et les équipements de lecture connectés prennent en charge la fonction d'Control HDMI, cette fonction pratique peut être utilisée (voir la section Fonction Control HDMI à la page 53).

• La connexion et/ou le réglage suivant est nécessaire pour écouter le son du téléviseur par l'intermédiaire du récepteur.
• Si le téléviseur ne prend pas en charge la fonction HDMI Audio Return Channel, connectez le récepteur et le téléviseur à l'aide de câbles audio (comme indiqué).
• Si le téléviseur prend en charge la fonction HDMI Audio Return Channel, le son du téléviseur peut être envoyé vers le récepteur via la prise HDMI et il n'est alors pas nécessaire de connecter un câble audio. Dans ce cas, réglez l'option ARC sur ON dans le menu de configuration HDMI Setup (voir la section Menu HDMI Setup à la page 53).

Remarque

Pour pouvoir écouter le son du téléviseur connecté à ce récepteur via des câbles audio analogiques, il est nécessaire de configurer la fonction d'entrée audio analogique (voir la section Menu d'affectation d'entrée à la page 50).

Téléviseur compatible HDMI/DVI

Raccordement d'un téléviseur sans entrée HDMI

Le schéma montre comment raccorder un téléviseur (sans entrée HDMI) et un lecteur DVD (ou un autre lecteur) au récepteur.

• Avec ces liaisons, le signal vidéo n'est pas transmis au téléviseur même si le lecteur DVD est raccordé à l'aide d'un cable HDMI. Connectez la sortie vidéo du lecteur DVD à l'aide d'un cable composite.
• Pour écouter un contenu audio HD avec ce récepteur, connectez un cable HDMI et utilisez un cable vidéo analogue pour le signal d'entrée vidéo. Selon le lecteur, il peut être impossible d'envoyer simultanément des signaux vidéo vers les prises de sortie HDMI et vers d'autres sorties vidéo (composite, etc.), et il peut être nécessaire de régler la sortie vidéo. Veuillez vous reporter au mode d'emploi du composant pour plus d'informations à ce sujet.

Important

• Lorsque le récepteur et le téléviseur sont connectés via un cable composite, la fonction OSD d'affichage sur l'écran du téléviseur des réglages et des opérations concernant le récepteur ne peut pas être utilisée. Dans ce cas, utilisez l'affichage sur le panneau avant du récepteur lorsque vous effectuez des réglages et des opérations.

Remarque

• Pour pouvoir écouter le son du téléviseur connecté à ce récepteur via des câbles audio analogiques, il est nécessaire de configurer la fonction d'entrée audio analogique (voir la section Menu d'affectation d'entrée à la page 50).
• Un seul équipement peut être connecté à la prise d'entrée optique ou à la prise d'entrée coaxiale. Si d'autres équipements sont connectés, veuillez utiliser une autre prise pour la connexion audio.

Pour écouter le son d'un équipement source connecté à ce récepteur via un cable optique ou un cable coaxial, commettez tout d'abord l'entrée sur DVD (lecteur DVD) ou SAT/CBL (boîtier décodeur), puis utilisez les touches [RECEIVER] et SIGNAL SEL pour sélectionner le signal audio O1 (OPTICAL1) ou C1 (COAXIAL) (voir la section Sélection du signal d'entrée audio à la page 25).

Téléviseur

Raccordement d'un lecteur DVD sans sortie HDMI (vsx-827 uniquement)

Le schéma montre comment raccorder un téléviseur (avec entrée HDMI) et un lecteur DVD (ou un autre lecteur sans sortie HDMI) au récepteur.

• La connexion et/ou le réglage suivant est nécessaire pour écouter le son du téléviseur par l'intermédiaire du récepteur.
• Si le téléviseur ne prend pas en charge la fonction HDMI Audio Return Channel, connectez le récepteur et le téléviseur à l'aide de câbles audio (comme indiqué).
• Si le téléviseur prend en charge la fonction HDMI Audio Return Channel, le son du téléviseur peut être envoyé vers le récepteur via la prise HDMI et il n'est alors pas nécessaire de connecter un cable audio. Dans ce cas, régalez l'option ARC sur ON dans le menu de configuration HDMI Setup (voir la section Menu HDMI Setup à la page 53).

Remarque

• Pour pouvoir écouter le son du téléviseur connecté à ce récepteur via des câbles audio analogiques, il est nécessaire de configurer la fonction d'entrée audio analogique (voir la section Menu d'affection d'entrée à la page 50).
• Un seul équipement peut être connecté à la prise d'entrée optique ou à la prise d'entrée coaxiale. Si d'autres équipements sont connectés, veuillez utiliser une autre prise pour la connexion audio.

Pour écouter le son d'un équipement source connecté à ce récepteur via un cable optique ou un cable coaxial, commettez tout d'abord l'entrée sur DVD (lecteur DVD) ou SAT/CBL (boitier décembre), puis utilisez les touches [RECEIVER] et SIGNAL SEL pour sélectionner le signal audio O1 (OPTICAL1) ou C1 (COAXIAL1) (voir la section Sélection du signal d'entrée audio à la page 25).

Téléviseur compatible HDMI/DVI

Raccordement de l'adaptateur bluetooth® optionnel

Lorsque l'ADAPTATEUR Bluetooth (modèle Pioneer n° AS-BT100 ou AS-BT200) est raccordé à cet appareil, un produit équipé de la technologie sans fil Bluetooth (téléphone portable, lecteur de musique numérique, etc.) peut être utilisé pour écouter de la musique sans fil.

Connectez la clé bluetooth adapter à la borne adapter PORT à l'arrière de l'appareil.

• Pour plus d'informations sur la lecture de contenu à partir d'un équipement équipé de la technologie sans fil Bluetooth, voir la section Appairage de l'ADAPTATEUR Bluetooth et du périphérique à technologie sans fil Bluetooth à la page 30.

Important

• Ne déplacez pas l'appareil en laissant l'ADAPTATEUR Bluetooth connecté. Cela pourrait endommager le matériel ou produire un faux contact.

Raccordement au réseau par l'interface LAN

En connectant cet appareil à votre réseau domestique via la prise LAN, vous pouvez écouter les stations de radio sur Internet. Pour pouvoir écouter des stations radio Internet, il faut s'abonner auprès d'un fournisseur de service Internet (FSI).

Lorsque le récepteur est connecté de cette manière, il est possible de lire des fichiers audio stockés sur les équipements reliés au réseau, tels que votre ordinateur.

Raccordez la borne LAN de ce récepteur à la borne LAN de votre routeur (avec ou sans fonction de serveur DHCP) par un câble LAN direct (CAT 5 ou supérieur).

Mettez la fonction de serveur DHCP de votre routeur en service. Si votre routeur ne présente pas cette fonction, il faudra paramétrer le réseau manuellement. Pour plus de détails, voir la section Menu de configuration du réseau à la page 41.

Remarque

• Consultez le manuel d'utilisation de l'équipement connecté au réseau. La méthode de connexion peut varier selon son environnement Internet.
• L'utilisation d'une connexion Internet haut-débit nécessite un contrat auprès d'un fournisseur d'accès Internet. Pour plus d'informations, contactez votre fournisseur d'accès Internet local.

Raccordement des antennes

Raccordez l'antenne cadre AM et l'antenne filaire FM comme indiqué ci-dessous. Pour améliorer la réception et la qualité du son, raccordez les antennes externes (voir la section Utilisation des antennes externes ci-dessous).

1 Poussez sur les languettes pour les ouvrir, puis insérez complètement un fil dans chaque borne avant de relâcher les languettes pour mettre en place les fils de l'antenne AM. 2 Reliez l'antenne cadre AM au pied joint.

Pour relier le pied à l'antenne, courbez-le dans le sens indiqué par la flèche, puis attachez le cadre sur le pied. 3 Placez l'antenne AM sur une surface plane en l'orientant vers une direction qui offre la meilleure réception. 4 Raccordez l'antenne filaire FM à la prise d'antenne FM.

Pour de nouveaux résultats, déroulez l'antenne FM et fixez-la sur un mur ou sur un encadrement de porte. Tendez-la, elle ne doit pas être enroulée.

Pour améliorer la réception FM

Utilisez un connecteur de type PAL (non fourni) pour raccorder une antenne FM externe.

Pour améliorer la réception AM

Connectez un fil recouvert de vinyle de 5 à 6 mètres de long à la borne d'antenne AM sans déconnecter l'antenne cadre AM fournie.

Pour obtenir la meilleure réception possible, fixez ce fil métallique horizontalement, à l'extérieur.

Raccordement d'un appareil USB

Il est possible de lire un contenu audio et des fichiers d'images/photos sur un périphérique USB en connectant le périphérique à l'appareil.

• Mettez ce récepteur en veille et raccordez votre appareil USB à la prise USB sur le panneau avant de ce récepteur.
• Ce récepteur ne peut pas être raccordé par un concentrateur USB.
• Pour les instructions concernant la lecture sur le dispositif USB, voir la section Lecture à partir d'un périphérique USB à la page 28.

Périsique de stockage de masse USB

Connexion d'un ipod

Ce récepteur dispose d'une prise spécifique iPod permettant d'agir sur la lecture des contenus audio de votre iPod par les commandes de ce récepteur.

Réglez le récepteur en mode veille, puis utilisez le câble iPod pour raccorder votre iPod à la borne iPod iPhone iPad USB du panneau avant du récepteur. - VSX-527 unquivalent: Le câble iPod n'est pas fourni avec ce récepteur. Le câble iPod optionnel de Pioneer est vendu séparément sous la référence nⁱrc : L308102013030-IL. - Veuillez contacter le Service Consommateurs pour obtenir plus d'informations sur la manière de vous procurer un câble iPod optionnel. - You could also utilise the cable fourni avec votre iPod pour le connecter au récepteur. Raccordez la prise de l'iPod à la prise iPod iPhone iPad USB du récepteur. Cette connexion ne permet pas de lire ou d'afficher les vidéos et les images stockées sur l'iPod. - Pour le raccordement par câble, reportez-vous également au mode d'emploi de l'iPod. - Pour les instructions concernant la lecture sur l'iPod, voir la section Lecture à partir d'un iPod à la page 27.

Branchement du récepteur

Ne raccordez le récepteur au secteur qu’après y avoir connecté tous les composants, y compris les haut-parleurs.

Attention

Tenez le cordon d'alimentation par sa prise lorsqu vous le manipulez. Ne débranchez pas l'appareil en tirant sur le cordon et ne touchez jamais le cordon d'alimentation avec les mains mouillées ; vous pourriez provoquer un court-circuit ou prendre un choc électrique. Ne placez pas l'appareil, un meuble ou tout autre objet sur le cordon d'alimentation, et évitez de le pincer de toute autre manière. Ne faites jamais de nœud dans le cordon et ne le liez jamais avec d'autres câbles. Les cordons d'alimentation doivent être acheminés de façon à ce qu'on ne puisse pas marcher dessus. Un cordon d'alimentation endommagé peut provoquer un incendie ou un choc électrique. Vérifiez l'état du cordon de temps à autre. Si le cordon est endommagé, demandez-en le remplacement auprès du service après-vente agréé Pioneer le plus proche. N'utilisez aucun autre cordon d'alimentation que celui fourni avec cet appareil. - N'utilisez pas le cordon d'alimentation fourni à d'autres fins que celles décrites ci-après. Lorsque le récepteur n'est pas utilisé durant une longue période (par ex. pendant les vacances), il est recommandé de le débrancher, en retirant le connecteur d'alimentation de la prise murale.

Lorsque ce récepteur est relié à une prise secteur, un processus d'initialisation HDMI de 2 à 10 secondes commence. Durant celui-ci il n'est pas possible d'effectuer d'autres opérations. Le témoin HDMI clignote sur l'afficheur du panneau avant pendant l'initialisation, et vous pourrez mettre le récepteur sous tension lorsque le clignotement a cessé. Lorsque la fonction Control HDMI est réglée sur OFF, vous pourrez sauter cette procédure. Pour plus d'informations sur la fonction Control HDMI, voir la section Menu HDMI Setup à la page 53.

1. Enfichez le cordon d'alimentation fourni dans la prise AC IN à l'arrière du récepteur. 2. Enfichez l'autre extrémité dans une prise électrique.

Annulation de la fonction d'arrêt automatique auto power down

Lorsque ce récepteur n'est pas utilisé pendant une période de plusieurs heures, il se met automatiquement hors tension. La minuterie d'arrêt automatique est réglée en usine sur une durée de six heures. Cette durée peut être modifiée et la fonction d'arrêt automatique peut aussi être désactivée. Pour plus de détails, voir la section Le menu Auto Power Down à la page 52.

Désactivation du mode d'affichage de démonstration

Diverses informations (de démonstration) s'affichent sur le panneau avant lorsque le récepteur ne fonctionne pas. Il est possible de désactiver ce mode d'affichage. Pour plus de détails, voir la section Le menu FL Demo Mode à la page 52.

• Le mode démo est annulé automatiquement lorsque la configuration Auto MCACC est effectuée (voir ci-dessous).

Configuration automatique du son surround (MCACC)

Le système de calibrage acoustique multicanaux (Multi-Channel Acoustic Calibration, MCACC) mesure les caractéristiques acoustiques de votre position d'écoute en tenant compte du bruit ambiant, de la taille et de la distance des enceintes et des tests sur le retard et le niveau de canal. Une fois que vous avez installé le microphone fourni avec votre système, le récepteur utilise les informations provenant d'une série de tonalités de test afin d'optimiser les réglages d'enceinte et l'égalisation pour une pièce spécifique.

Attention

• Les tonalités de test utilisées dans la configuration MCACC automatique sont générées à un volume élevé.

Important

• L'affichage à l'écran (OSD) n'apparaît pas si vous avez effectué la connexion au téléviseur via la sortie composite de votre téléviseur. Utilisez la connexion HDMI pour la configuration Auto MCACC.
• La configuration MCACC automatique remplace tous les réglages précédemment effectuels pour les enceintes.
• L'entrée NETRADIO, M. SERVER, FAVORITE, iPod/USB ou ADAPTER ne doit pas être sélectionnée comme source d'entrée avant d'utiliser la fonction de configuration automatique MCACC.
• VSX-827 uniquement : Lorsque les enceintes surround arrière et les enceintes avant-haut sont connectées en même temps, effectue la procédure de configuration automatique MCACC deux fois : une fois en configurant le Speaker System sur Surr. Back et une fois en le configurant sur Height. (Il n'est pas nécessaire d'effectuer la procédure de configuration automatique MCACC à chaque modification du Speaker System.)
• VSX-527 uniquement : Si vous avez raccordé les enceintes surround arrière ou les enceintes surround avant-haut, vérifiez que le paramètre Pre Out est correctement réglé avant d'exécuter la configuration automatique MCACC (voir la section page 51). (Voici un exemple expliquant l'utilisation de l'affichage OSD lorsque des enceintes surround arrière sont connectées.)

1 Allumez le récepteur et votre téléviseur. 2 Commutez l'entrée du téléviseur sur l'entrée qui connecte ce récepteur au téléviseur via le câble HDMI correspondant. 3 Connectez le microphone à la prise MCACC SETUP MIC sur le panneau avant.

Assurez-vous qu'il n'y a pas d'obstacles entre les enceintes et le microphone.

Si vous avez un trépied, utilisez-le pour y placer le microphone afin qu'il soit au niveau des oreilles à votre position d'écoute normale. Sinon, placez le microphone au niveau des oreilles en utilisant une table ou une chaise.

4 Appuyez sur la touche receiver de la télécommande, puis sur la touche HOME MENU.

Le menu d'accueil (Home) s'affiche sur le téléviseur. Utilisez les touches / / ↔ et ENTER de la télécommande pour naviguer dans les écrans et sélectionner des options de menu. Appuyez sur la touche RETURN pour sortir du menu actuel.

• Appuyez sur HOME MENU à tout moment pour quitter le menu d'accueil (Home). Si vous annulez la configuration MCACC automatique à n'importe quel moment, le récepteur abandonne la configuration automatique et aucun réglage n'est enregistré. L'économiseur d'écran démarre automatiquement au bout de trois minutes d'inactivité.

5 Sélectionnez 'auto MCACC' dans le menu d'accueil (home), puis appuyez sur ENTER.

VSX-827

VSX-527

• Mic In! clignote lorsque le microphone n'est pas raccordé à la prise MCACC SETUP MIC. Veillez à faire le moins de bruit possible après avoir appuyé sur ENTER. Le système émet une série de tonalités de test pour établir le niveau de bruit ambiant.

6 Suivez les instructions à l'écran.

Assurez-vous que le microphone est connecté. - Vérifiez que le caisson de basses est allumé et que le volume est monté. Lorsque vous utilisez les enceintes surround arrière ou surround avant-haut, mettez sous tension l'amplificateur auquel les enceintes surround arrière ou surround avant-haut sont connectées, et ajustez le volume au niveau désiré. - Consultez les remarques ci-dessous relatives au bruit de fond et aux autres interférences possibles.

Attendez que les tonalités de test ne retentissent plus. Un rapport de progression est affiché à l'écran pendant que le récepteur émet des tonalités de test afin de déterminer la présence des enceintes dans votre configuration. Essayez de rester aussi silencieux que possible pendant cette opération.

• Pour régler correctement vos enceintes, ne réglez pas le volume pendant que les tonalités de test sont générées.

8 Confirmez la configuration des enceintes.

La configuration affichée à l'écran doit indiquer les enceintes que vous avez réellement installées.

• Si un message d'erreur (tel que Too much ambient noise) s'affiche, sélectionnez RETRY après avoir vérifié le bruit ambiant (voir la section Autres problèmes lors de l'utilisation de la configuration MCACC automatique ci-dessous).

Si la configuration des enceintes affichée n'est pas correcte, utilisez / pour sélectionner l'enceinte et ↔ → modifier la configuration. Lorsque vous avez terminé, passez à l'étape suivante.

Si un message d'erreur (ERR) s'affiche dans la colonne de droite, il est possible que vous ayez mal raccordé vos enceintes. Si le fait de sélectionner la touche RETRY ne corrige pas le problème, arrêtez le récepteur et vérifiez les raccordements des enceintes.

9 Assurez-vous que 'OK' est sélectionné, puis appuyez sur ENTER.

Si l'écran, à l'étape 8, reste affiché 10 secondes sans intervention de votre part, et si vous n'appuyez pas sur la touche ENTER à l'étape 9, la configuration MCACC automatique démarre automatiquement, comme illustré ci-dessous.

Un rapport de progression apparait à l'écran pendant que le récepteur émet de davantage de tonalités de test afin de déterminer les réglages optimaux du récepteur en matière de niveau des canaux, distance des enceintes et calibrage Acoustic Calibration EQ.

De nouveau, essayez de rester aussi silencieux que possible pendant cette opération. Celle-ci peut prendre 1 à 3 minutes.

10 La configuration auto MCACC est terminée! retournez au menu d'accueil (home).

Les réglages effectués dans la configuration Auto MCACC doivent permettre à votre système de fournir un excellent son surround, mais il est aussi possible d'ajuster ces réglages manuellement en utilisant le menu d'accueil (Home) (voir page 47).

Remarque

• Selon les caractéristiques de votre pièce, parfois, des enceintes identiques avec des tailles de cône d'environ 12 cm se retrouveront avec des réglages de taille différents. Vous pouvez corriger le réglage manuellement à l'aide de la section Réglage des enceintes à la page 47. Le réglage de la distance du subwoofer peut être supérieur à la distance réelle de la position d'écoute. Ce réglage doit être précis (en tenant compte des caractéristiques de retard et de la pièce) et il n'a généralement pas besoin d'être changé.

Autres problèmes lors de l'utilisation de la configuration MCACC automatique

Si l'environnement de la pièce n'est pas optimal pour la configuration MCACC automatique (trop de bruit de fond, écho dans les murs, obstacles entre les enceintes et le microphone) il se peut que les réglages finaux soient incorrects. Vérifiez s'il y a des équipements domestiques (climatisateur, réfrigerateur, ventilateur, etc.) qui pourraient affecter l'environnement et éteignez-les si nécessaire. Si des instructions apparaissent sur l'écran du panneau avant, veuillez les suivre.

• Certains téléviseurs peuvent interférer avec le fonctionnement du microphone. Si tel semble être le cas, éteignez le téléviseur lors de la configuration MCACC automatique.

Lecture d'une source

Voici les instructions de base pour sélectionner une source (telle qu'un DVD) avec ce système home cinéma.

1 Allumez les composants de votre système et votre récepteur.

Allumez en premier lieu l'équipement de lecture (par exemple, un lecteur DVD), votre téléviseur et le caisson de graves (si vous en avez un), puis le récepteur (appuyez sur °RECEIVER).

Assurez-vous de débrancher le microphone de configuration.

2 Commutez l'entrée TV sur l'entrée qui est connectée à ce récepteur.

Par exemple, si vous connectez ce récepteur aux prises VIDEO de votre téléviseur, veillez à ce que l'entrée sélectionnée soit VIDEO.

3 Utilisez les touches de fonctions d'entrée pour sélectionner la fonction d'entrée souhaitée.

• L'entrée du récepteur commute et vous pourrez alors utiliser d'autres composants via la télécommande. Pour faire fonctionner ce récepteur, appuyez d'abord sur la touche [RECEIVER] de la télécommande, puis appuyez sur la touche voulue.
• La source d'entrée peut aussi être sélectionnée à l'aide des touches INPUT SELECT de la télécommande, ou du bouton rotatif INPUT

SELECTOR. Dans ce cas, la télécommande ne permute pas les modes de fonctionnement.

Si vous sélectionnez la source d'entrée correcte et qu'aucun son n'est émis, sélectionnez le signal d'entrée audio pour la lecture (voir la section Sélection du signal d'entrée audio ci-dessous).

4 Appuyez sur auto/direct pour sélectionner AUTO surround, puis lancez la lecture de la source.

Si vous lisez un disque DVD enregistré en Dolby Digital ou DTS surround, l'utilisation d'une connexion audio numérique doit vous permettre de profiter du son surround. Si vous lisez à partir d'une source stéréo ou si la connexion audio est une connexion analogue, le son ne sera émis que par les enceintes avant gauche et droite en mode d'écoute par défaut.

Il est possible de voir l'affichage sur le panneau avant, que la lecture en mode surround s'effectue correctement ou non.

Si vous utilisez une enceinte surround arrière, DOD+PLIhx s'affiche pendant la lecture des signaux Dolby Digital à 5.1 canaux et DTS+NEO:6 s'affiche pour la lecture des signaux DTS à 5.1 canaux.

Si vous n'utilisez pas d'enceinte surround arrière, DOD s'affiche pour la lecture de signaux Dolby Digital.

Si l'affichage ne correspond pas aux signaux présents et au mode d'écoute, vérifie les liaisons et les réglages.

Remarque

• Vous devrez peut-être vérifier les réglages de sortie audio numérique de chaque lecteur DVD ou de chaque récepteur satellite numérique. Celui-ci doit être réglé pour générer du son Dolby Digital, DTS et 88,2 kHz/96 kHz PCM (2 canaux) ; s'il existe une option pour son MPEG, activez-la pour convertir le son MPEG en PCM.
• Selon votre lecteur DVD ou vos disques sources, il se peut que vous n'obteniez qu'un son analogique 2 canaux (stéréo). Dans ce cas, si vous désirez un son surround multicanaux, l'appareil doit être placé en mode d'écoute multicanaux.

Coupez le volume de votre téléviseur pour que le son provienne intégralement des enceintes connectées à ce récepteur.

Sélection du signal d'entrée audio

Le signal d'entrée audio peut être sélectionné pour chaque source d'entrée. Une fois le signal d'entrée audio réglé, il sera appliqué à chaque fois que vous sélectionnez la source d'entrée à l'aide des touches de fonctions d'entrée.

Chaque pression sur la touche fait défiler les options suivantes :

• H - Permet de sélectionner un signal HDMI. Vous pouvez sélectionner H pour l'entrée BD, DVD, SAT/CBL, DVR/BDR, VIDEO ou GAME. Pour ce qui est des autres entrées, vous ne pouvez pas sélectionner H.
• Lorsque l'option HDMI (voir la section Réglage des options audio à la page 37) est réglée sur THRU, le son est transmis par le téléviseur, non pas par ce récepteur.
• A - Permet de sélectionner les entrées analogiques.
• C1/O1 - Permet de sélectionner l'entrée numérique. La valeur C1 peut déselectionner l'entrée coaxiale 1 et la valeur O1 peut déselectionner l'entrée audio optique 1.

Lorsque H (HDMI) ou C1/O1 (numérique) est sélectionné et que l'entrée audio sélectionnée n'est pas fournie, l'option A (analogique) est automatiquement sélectionnée.

Remarque

• Les entrées BD, DVR/BDR, VIDEO et GAME sont associées de manière fixe au signal H (HDMI). Elle ne peut pas être modifiée.
• Pour l'entrée TV, seule l'option A (analogue) ou C1/O1 (numérique) peut être sélectionnée. Cependant, lorsque l'option ARC est activée (ON) dans le menu de configuration HDMI Setup, l'entrée est définie sur H (HDMI) et elle ne peut pas être modifiée.
• En mode H (HDMI) ou C1/O1 (numérique), D3 s'allume lorsqu'un signal Dolby Digital est reçu, et DTS s'allume lorsqu'un signal DTS est reçu. Lorsque H (HDMI) est sélectionné, les voyants A et DIGITAL sont éteints (voir page 8). Lorsque le mode d'entrée numérique (cable optique ou coaxial) est sélectionnée, cet appareil peut uniquement les formats de signaux numériques Dolby Digital, PCM (32 kHz à 96 kHz) et DTS (y compris le format DTS 96 kHz/ 24 bits). Les signaux compatibles via les bornes HDMI sont les suivants : Dolby Digital, DTS, SACD (DSD 2 ch), PCM (fréquences d'échantillonnage de 32 kHz à 192 kHz), Dolby TrueHD, Dolby Digital Plus, DTS-EXPRESS, DTS-HD Master Audio et DVD-Audio (192 kHz compris). Avec d'autres formats de signaux numériques, réglez sur A (analogique).
• Un bruit numérique peut se produire lorsqu'un lecteur de LD ou de CD compatible avec le format DTS lit un signal analogique. Pour éviter le bruit, réalisez les connexions numériques adéquates (page 15) et réglez l'entrée de signal sur C1/O1 (numérique).
• Certains lecteurs de DVD n'émettent pas de signaux DTS. Pour de plus amples informations à ce sujet, consultez le mode d'emploi fourni avec votre lecteur de DVD.

Astuce

• Pour bénéficier de l'image et/ou du son des équipements connectés sur les différentes prises, sélectionnez la source de la manière indiquée ci-après.

Lecture à partir d'un ipod

Ce récepteur est équipé d'un connecteur iPod, iPhone, iPad USB qui vous permet d'utiliser les commandes du récepteur pour contrôler la lecture des fichiers audio stockés sur leur iPod.

Important

• Pioneer ne peut en aucun cas accepter de responsabilité pour toute perte directe ou indirecte résultant d'un problème ou de la perte de matériel enregistré dus à une panne de l'iPod. L'opération de démarrage prend environ une minute à partir de la mise sous tension.

• Ce récepteur accepte les signaux audio et vidéo des iPod nano 3G/4G/5G/6G (audio seulement pour l'iPod nano 6G), iPod touch 1G/2G/3G/4G, iPhone, iPhone 3G, iPhone 3GS, iPhone 4, iPhone 4S, iPad et iPad 2. Toutefois, certaines des fonctions peuvent être restreintes pour certains modèles.
• Ce récepteur a été développé et testé pour la version de logiciel de l'iPod/iPhone/iPad indiquée sur le site Web de Pioneer (http://pioneer.jp/homeaiv/support/ios/eu/).
• L'installation de versions de logiciel sur votre iPod/iPhone/iPad autres que celles indiquées sur le site Web de Pioneer peut provoquer des problèmes d'incompatibilité avec ce récepteur.
• L'utilisation des appareils iPod, iPhone et iPad est autorisée pour la reproduction de contenus non soumis à des droits d'auteur ou de contenus dont l'utilisateur détiennent légalement le droit de reproduction.
• La fonction d'égalisation ne peut pas être commandée à l'aide de ce récepteur. Nous recommandons de désactiver l'égaliseur avant de connecter le récepteur. Assurez-vous que le récepteur en mode veille lorsquys déconnectez l'iPod/iPhone/iPad.

Allumez le récepteur et votre téléviseur.

Voir la section Connexion d'un iPod à la page 22.

Sélectionnez l'entrée TV de sorte que le téléviseur se connecte à l'appareil.

• Commutez l'entrée du téléviseur sur l'entrée qui connecte ce récepteur au téléviseur via le câble HDMI correspondant.

Appuyez sur la touche ipod/usb pourmettre le récepteur en mode d'entrée ipod/usb.

Lorsque l'affichage indique les noms de dossiers et de fichiers, le récepteur est prêt à lire le contenu audio stocké sur l'iPod.

• Si, après que vous ayez appuyé sur iPod/USB, l'affichage indique NO DEVICE, essayez d'éteindre le récepteur et de reconnecter l'iPod au récepteur.
• Les commandes de votre iPod ne fonctionnent pas lorsque celui-ci est raccordé à ce récepteur.

Lecture de fichiers stockés sur un ipod

Pour naviguer dans les morceaux de musique de votre iPod, vous pouvez utiliser la fonction d'affichage des messages à l'écran du téléviseur racordé à ce récepteur.

• Notez que les caractères non romains du titre s'affichent sous la forme '#'.
• Cette fonction n'est pas disponible pour les photos ou les clips video déenregistrés sur toute iPod.

Recherche des morceaux à écouter

Lorsque votre iPod est raccordé à ce récepteur, vous pouvez naviguer dans les morceaux de musique enregistrés sur votre iPod par listes de lecture, artistes, albums, morceaux, genres ou compositeurs, comme si vous utilisiez directement votre iPod.

Utilisez / pour sélectionner une catégorie, puis appuyez sur ENTER pour naviguer dans cette catégorie.

• Pour revenir au niveau précédent à tout moment, appuyez sur RETURN.

Utilisez / pour naviguer dans la catégorie sélectionnée (par exemple, albums).

Utilisez pour poursuivre au niveau précédent/suivant.

Astuce

• Si vous étés dans la catégorie Morceaux, vous pouvez aussi appuyer sur ENTER pour commencer la lecture.
• Vous pouvez écouter tous les morceaux d'une catégorie particulière en sé écouter tous les morceaux d'un artiste particulier.

Commandes de lecture de base

Les touches de la télécommande de cet appareil peuvent être utilisées pour les fonctions de lecture de base des fichiers stockés sur un iPod.

• Appuyez sur iPod/USB pour permettre la télécommande en mode de fonctionnement iPod/USB.

Visualisation de photos et de contenu vidéo

Pour visualiser des photos ou une vidéo sur votre iPod, comme ce récepteur ne permet pas la commande vidéo, vous devez utiliser les commandes principales de tout iPod.

Important

VSX-527 uniqueness : - Pour lire ou afficher les vidéos ou les images stockées sur l'iPod à l'aide du récepteur, vous devez utiliser un cable iPod (vendu séparément). - Pour voir des photos ou une réserve sur votre iPod, vous nécessiterez raccorder la prise MONITOR OUT composite et le téléviseur. Les photos et les vidéos ne peuvent pas être affichées ou lues si vous avez effectué la connexion avec le téléviseur via la sortie HDMI. - Vous ne pouvez regarder les photos iPod et le contenu vidéo que lorsque l'iPod est raccordé à l'entrée iPodVIDEO sur le panneau avant. - Cette fonction est disponible uniquement si vous iPod possède une sortie vidéo.

1 Appuyez sur iPod CTRL pour sélectionner les commandes iPod permettant la lecture de photos et de vidéo. Les commandes du récepteur sont indisponibles pendant que vous regardez des photos sur votre iPod ou que vous parcousez une liste de photos. 2 Appuyez à nouveau sur iPod CTRL pour réactiver les commandes du récepteur lorsque vous avez terminé.

Astuce

• Il est possible de sélectionner d'un seul geste l'entrée iPod sur l'appareil, en appuyant sur la touche iPod iPhone iPad DIRECT CONTROL sur le panneau avant, pour d'activer le contrôle des opérations à partir de l'iPod.

Lecture à partir d'un périphérique USB

Il est possible de lire des fichiers en utilisant l'interface USB située à l'avant de ce récepteur.

Important

Pioneer n'est pas en mesure de garantir la compatibilité (fonctionnement et/ou alimentation du bus) avec tous les périphériques de stockage de masse USB existants et n'endosse aucune responsabilité quant à la perte éventuelle de données susceptible de se produire en cas de raccordement de ces périphériques à ce récepteur. L'opération de démarrage prend environ une minute à partir de la mise sous tension.

Remarque

• Les périphériques USB compatibles sont : disques durs magnétiques externes, périphériques de mémoire Flash portables (plus particulièrement des clés de mémoire) et lecteurs audio numériques (lecteurs MP3) de format FAT16/32.
• Les fichiers audio protégés contre la copie ne peuvent pas être lus sur ce récepteur.
• Le récepteur a besoin de davantage de temps pour lire le contenu d'un périphérique USB lorsque celui-ci comporte un grand nombre de données.
• S'il s'avère impossible de lire le fichier sélectionné, ce récepteur passe automatiquement au fichier lisible suivant.

Lorsque le fichier en cours de lecture ne compte pas de titre, le nom du fichier apparait dans l'affichage à l'écran ; lorsque le nom de l'album et le nom de l'artiste ne sont pas mentionnés, la rangée reste vide. Assurez-vous que le récepteur en mode veille lorsque vous déconnectez le périphérique USB.

1 Allumez le récepteur et votre téléviseur.

Voir la section Raccordement d'un USB à la page 21.

2 Sélectionnez l'entrée TV de sorte que le téléviseur se connecte à l'appareil.

• Commutez l'entrée du téléviseur sur l'entrée qui connecte ce récepteur au téléviseur via le câble HDMI correspondant.

3 Appuyez sur ipod/usb de la télécommande pourmettre le récepteur en mode ipod/usb.

Commutez l'entrée du téléviseur sur l'entrée qui connecte ce récepteur au téléviseur via le câble HDMI correspondant.

Si un message USB Error s'affiche, essayez les procédures suivantes:

• Eteignez le récepteur, puis rallumez-le.
• Raccordez le périphérique USB avec le récepteur éteint.
• Sélectionnez une autre source d'entrée (comme BD), puis revenez à iPod/USB.
• Utilisez un adaptateur CA spécial (fourni avec le périphérique) pour l'alimentation USB.

Si cela ne résout pas le problème, il est fort probable que votre périphérique USB soit incompatible.

Lecture des fichiers audio enregistrés sur un appareil USB

Le nombre maximum de niveaux accessibles à l'étape 1 (cissousss) est limité à 9.

• Notez que les caractères non romains de la liste de lectures sont remplacés par des astérisques * à l'affichage.

1 Utilisation de / pour sélectionner un dossier, puis appuyez sur ENTER pour naviguer dans ce dossier.

• Pour revenir au niveau précédent à tout moment, appuyez sur RETURN.

2 Poursuivez votre navigation jusqu'à atteindre les éléments que vous souhaitez lire, puis appuyez sur pour lancer la lecture.

Commandes de base pour la lecture

Les touches de la télécommande de cet appareil peuvent être utilisées pour les fonctions de lecture de base des fichiers stockés sur un périphérique USB.

• Appuyez sur iPod/USB pour permettre la télécommande en mode de fonctionnement iPod/USB.

1 Utilisation de / pour sélectionner un dossier, puis appuyez sur ENTER pour naviguer dans ce dossier.

• Pour les fichiers de haute résolution, un certain temps peut être nécessaire avant que les photos s'affichent. Pour revenir au niveau précédent à tout moment, appuyez sur RETURN.

Le contenu sélectionné s'affiche en plein écran et la lecture commence en diaporama.

Commandes de lecture de base

ENTER, - Affiche une photo et lance le diaporama.

• Cette touche a pour effet d'arrêter le lecteur et de revenir au menu précédent.

Astuce

• Il est possible de visionner des diaporamas de photos tout en écoutant de la musique. Pour cela, revenez à la liste des dossiers/fichiers pendant la lecture d'un fichier de musique stocké sur un périphérique USB puis lancez la lecture des fichiers photos.

La fonction USB de ce récepteur prend en charge les formats de fichiers suivants. Notez que certains formats de fichiers ne sont pas disponibles pour la lecture bien qu'ils figurent comme formats de fichiers lisibles.

Fichiers de musique

Extension	Flux
MP3 (MPEG-1 Audio Layer 3)
.mp3a	Fréquence d'échantillonnage	32 kHz, 44,1 kHz, 48 kHz
	Débit binaire requis pour la quantification	16 bits
	Canal	2 canaux
	Débit binaire	8 kbps à 320 kbps
	VBR/CBR	Pris en charge/Pris en charge

WAV (LPCM)

.wav	Fréquence d'échantillonnage	32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
	Débit binaire requis pour la quantification	16 bits, 24 bits
	Canal	2 canaux

wma	Fréquence d'échantillonnage	32 kHz, 44,1 kHz, 48 kHz
	Débit binaire requis pour la quantification	16 bits
	Canal	2 canaux
	Débit binaire	5 kbps à 320 kbps
	VBR/CBR	Pris en charge/Pris en charge

AAC (mpeg-4 AAC LC, mpeg-4 HE AAC (aacplus v1/2))

.m4a°	Fréquence d'échantillonnage	32 kHz, 44,1 kHz, 48 kHz
.aac
.3gp	Débit binaire requis pour la quantification	16 bits
.3g2
	Canal	2 canaux
	Débit binaire	16 kbps à 320 kbps
	VBR/CBR	Pris en charge/Pris en charge

.flacd	Fréquence d'échantillonnage	32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
	Débit binaire requis pour la quantification	16 bits, 24 bits
	Canal	2 canaux

a. Technologie de décodage audio MPEG Layer-3 sous licence de Fraunhofer I/S et Thomson multimedia. b. Les fichiers codés avec Windows Media Codec 9 peuvent être lus mais certains codecs ne sont pas pris en charge, en particulier Pro, Lossless, Voice. c. Le format d'encodage sans perte Apple n'est pas pris en charge.

d. Les fichiers FLAC non-compressés ne sont pas pris en charge. Pioneer ne garantit pas la lecture de tels fichiers.

Fichiers photos

. jpg Remplissant les conditions suivantes :

• Format JPEG de base Y : Cb : Cr - 4 : 2 : 2

Adaptateur bluetooth® pour profiter de la musique sans fil

Périmètre optimisé pour la technologie sans fil Bluetooth : Téléphone portable

Périsphérique optimisé pour la technologie sans fil Bluetooth : Lecteur de musique numérique

Périphérique non équipé de la technologie sans fil Bluetooth : Lecteur de musique numérique + émetteur audio Bluetooth (vendu dans le commerce)

Ce récepteur

Fonctionnement par télécommande

Lecture de musique sans fil

Lorsque l'ADAPTATEUR Bluetooth (modèle Pioneer n° AS-BT100 ou AS-BT200) est raccordé à cet appareil, un produit équipé de la technologie sans fil Bluetooth (téléphone portable, lecteur de musique numérique, etc.) peut être utilisé pour écouter de la musique sans fil. De plus, en utilisant un émetteur sans fil Bluetooth disponible dans le commerce, vous pouvez écouter de la musique sur un périphérique non doté de la technologie sans fil Bluetooth. Le modèle AS-BT100 et AS-BT200 prend en charge la protection de contenus SCMS-T, ainsi il est possible de profiter de la musique sur des périphériques équipés de la technologie sans fil Bluetooth de type SCMS-T.

• La fonction Air Jam ne peut pas être utilisée avec l'ASBT100.
• Il peut s'avérer nécessaire que le périphérique sans fil Bluetooth prenne en charge les profils A2DP.

Important

• Pioneer ne garantit pas que cet appareil se connecte et fonctionne correctement avec tous les périphériques dotés de la technologie sans fil Bluetooth. L'opération de démarrage prend environ une minute à partir de la mise sous tension.

Fonctionnement par télécommande

La télécommande fournie permet de démarrer et d'arrêter la lecture de contenus sur l'appareil, ainsi que d'effectuer d'autres opérations.

• Il peut s'avérer nécessaire que le périphérique sans fil Bluetooth prenne en charge les profils AVRCP.
• Le fonctionnement de la télécommande n'est pas garanti avec tous les périphériques dotés de la technologie sans fil Bluetooth.

Appairage de l'adaptateur bluetooth et du périphérique à technologie sans fil bluetooth

Il est nécessaire d'associer les composants Bluetooth avant de commencer la lecture de contenu avec la technologie sans fil Bluetooth et l'ADAPTATEUR Bluetooth. Assurez-vous d'effectuer l'appairage la première fois que vous utilisez le système ou à chaque fois que les données d'appairage sont effacées. L'association est une étape nécessaire pour enregistrer les périphériques sans fil Bluetooth afin de permettre les communications Bluetooth. Pour plus d'informations, consultez aussi le mode d'emploi de tout périphérique Bluetooth.

• L'appairage est requis la première fois que vous utilisez le périphérique sans fil Bluetooth et l'ADAPTATEUR Bluetooth.
• Pour permettre la communication Bluetooth, l'appairage doit être effectué avec votre système ainsi qu'avec le périphérique sans fil Bluetooth.
• Si le code de sécurité du pérophérique sans fil Bluetooth est "0000", il n'est pas nécessaire de définir le code de sécurité sur le récepteur. Appuyez sur la touche ADAPTER pour commutez sur l'entrée ADAPTER, puis effectuez l'opération d'association sur le pérophérique sans fil Bluetooth. Si le jumelage réussit, les opérations suivantes seront superflues.
• Si l'AS-BT200 est seulement utilisé : Cet appareil est conforme aux specifications Bluetooth Ver. 2.1. Lorsque cet appareil et un autre dispositif sans fil Bluetooth sont conformes aux specifications Bluetooth Ver. 2.1, le jumelage des deux sera éventuellement possible sans mot de passe.

Dans ce cas, un code peut apparaître sur le récepteur et sur le dispositif sans fil Bluetooth. Dans ce cas, vérifie que le même code d'accès est affiché sur le récepteur et sur l'appareil équipé de la technologie sans fil Bluetooth, puis appuyez sur ENTER. Ensuite, connectez-vous sur le dispositif Bluetooth utilisé. Si le code d'accès ne correspond pas avec celui du périphérique Bluetooth à connecter, appuyez sur RETURN pour annuler l'association, puis recommencez la Procedure.

Appuyez sur la touche ADAPTER pour commutez sur l'entrée ADAPTER, puis effectuez l'opération d'association sur le périphérique sans fil Bluetooth. Si le jumelage réussit, les opérations suivantes seront superflues.

• Jumeler un appareil à la fois.
• Si vous reliez ce récepteur par une connexion Bluetooth à un dispositif compatible Bluetooth pour écouter de la musique, ne connectez que ce récepteur par une connexion Bluetooth à ce dispositif compatible Bluetooth à l'exclusion de tout autre. Si une connexion Bluetooth à un autre dispositif que ce récepteur a déjà été établie, déconnectez l'autre dispositif avant de connecter ce récepteur.

1 Appuyez sur la touche ADAPTER pour commuter le récepteur sur l'entrée ADAPTER. 2 Appuyez sur la touche TOP MENU pour sélectionner Bluetooth Setup. 3 Utilisez ↑ / ↓ pour sélectionner PIN, puis appuyez sur ENTER. 4 Utilisez les touches ↑/↓ pour sélectionner l'un des codes PIN 0000, 1234 ou 8888, puis appuyez sur ENTER.

Vous pouvez utiliser n'importe lequel des codes PIN 0000/1234/8888. Un périphérique sans fil Bluetooth utilisant un autre code PIN ne peut pas être utilisé avec ce système.

5 Mettez sous tension l'équipement sans fil Bluetooth que vous souhaitez associer à l'appareil, placez-le à proximité de l'appareil et mettez-le en mode association. 6 Verifiez que l'ADAPTATEUR Bluetooth est détecté par le périphérique sans fil Bluetooth.

Lorsque le périphérique Bluetooth est raccordé : Les noms des équipements et périphériques sans fil Bluetooth s'affichent sur l'écran de l'appareil. - Le système peut afficher uniquement des caractères alphanumériques. Il se peut que les autres caractères ne s'affichent pas correctement. Si le périphérique sans fil Bluetooth n'est pas connecté : L'indication WAITING s'affiche sur l'écran de l'appareil. Dans ce cas, effectue la procédure de connexion depuis le périphérique sans fil Bluetooth. 7 Dans la liste des périphériques sans fil Bluetooth, sélectionnez l'ADAPTATEUR Bluetooth et entrez le code PIN moyen à l'étape 4. - Dans certains cas, le code PIN est appelé PASSKEY.

Écoute de contenus musicaux d'un périphérique à technologie sans fil bluetooth avec votre système

1 Appuyez sur la touche ADAPTER pour commuter le récepteur sur l'entrée ADAPTER.

L'entrée ADAPTER peut aussi être sélectionnée à l'aide de la touche SOUND RETRIEVER AIR du panneau avant. Dans ce cas, le mode d'écoute optimale S. R. AIR est automatiquement sélectionné.

Effectuez la procédure de connexion du périhérique sans fil Bluetooth vers la clé l'ADAPTATEUR Bluetooth.

• Si la clé Bluetooth ADAPTER n'est pas branchée sur la borne ADAPTER PORT, l'indication NO ADP s'affiche lorsque l'entrée ADAPTER est sélectionnée.

Lancez la lecture des contenus musicaux stockés sur le périphérique sans fil Bluetooth.

Les touches de la télécommande de cet appareil peuvent être utilisées pour les fonctions de lecture de base des fichiers stockés sur un périphérique sans fil Bluetooth.

Le périphérique Bluetooth doit être compatible avec le profil AVRCP. - Selon l'équipement sans fil Bluetooth utilisé, le fonctionnement peut différer des fonctions indiquées sur les touches.

Pendant l'écoute d'une source, appuyez sur RECEIVER puis appuyez sur ADV SURR à plusieurs reprises pour sélectionner S. R AIR.

Air JAM

Air Jam - une application exclusive de Pioneer est disponible gratuitement.

Air Jam vous permet de relier plusieurs périphériques compatibles sur cet appareil en utilisant la technologie sans fil Bluetooth. Grâce à cette application, vous pouvez composer directement une liste de lecture de groupe sur un périphérique pris en charge pour la jouer sur votre Home Theater via cet appareil. Vous-même et vos amis pouvez ajouter à la Liste des chansons, provenant de vos périphériques. Air Jam vous permet aussi d'effacer une chanson avant que personne ne l'ait entendue.

1 Appuyez sur la touche ADAPTER pour commuter le récepteur sur l'entrée ADAPTER. 2 Appuyez sur la touche TOP MENU pour sélectionner Bluetooth Setup. 3 Utilisez ↑/↓ pour sélectionner 'Air Jam', puis appuyez sur ENTER. 4 Utilisez ↑/↓ pour sélectionner 'Air Jam ON', puis appuyez sur ENTER.

Pour plus d'informations sur l'emploi de l'application Air Jam, consultez notre site Web.

http://pioneer.jp/support/soft/iapp_airjam/en.html

La marque et les logos Bluetooth® sont des marques déposées appartenant à Bluetooth SIG, Inc. et PIONEER CORPORATION utilise ces marques sous licence. Les autres marques commerciales et noms commerciaux appartiennent à leurs propriétaires respectifs.

Pour écouter la radio

Les étapes suivantes décrivent la façon de régler les bandes FM et AM à l'aide de la recherche automatique et des fonctions de réglage manuel. Lorsque vous avez réglé une station, vous pouvez en mémoriser la fréquence pour y accéder ultérieurement—voir la section Mémorisation de stations prégäges ci-dessous pour obtenir de plus amples informations à ce sujet.

1 Appuyez sur TUNER pour sélectionner le syntoniseur. 2 Utilisez BAND pour changer la bande (FM ou AM), si nécessaire.

Chaque pression de la touche fait commuter la bande entre FM (stéreo ou mono) et AM.

Pour régler une station de radio.

Une station peut être réglée de trois façons différentes :

Réglage automatique

Pour rechercher des stations sur la bande actuellement sélectionnée, appuyez sur les touches TUNE ↑/↓ et maintenez les enfoncées pendant une seconde environ. Le récepteur lance la recherche de la station suivante et s'arrête à chaque détection de station. Répétez cette opération pour trouver d'autres stations.

Réglage manuel

Pour modifier la fréquence d'un pas à la fois, appuyez sur la touche TUNE ↑/↓.

Réglage rapide

Appuyez sur la touche TUNE 1 et maintenez-la enfoncée pour lancer le réglage rapide. Relâchez la touche à la fréquence souhaitée.

Amélioration du son FM

Si le moyen TUNE ou ST ne s'allume pas lors du réglage d'une station FM à cause d'un signal faible, réglez le récepteur sur le mode de réception mono.

Appuyez sur la touche BAND pour sélectionner FM MONO.

Ceci devrait vous permettre d'obtenir une qualité sonore acceptable.

Mémorisation de stations préréglées

Si vous écoutez souvent une station de radio, il peut être pratique d'enregistrer sa fréquence dans le récepteur afin de pouvoir y accéder facilement lorsque vous le souhaitez. Ceci vous évite d'avoir à rechercher la fréquence chaque fois que vous désirez écouter cette station. Cet appareil peut mémoriser jusqu'à 30 stations.

1 Réglez une station que vous souhaitez mémoriser.

Pour plus d'information à ce sujet, voir la section Pour écouter la radio ci-dessus.

2 Appuyez sur la touche TOOLS.

L'écran affiche PRESET, puis un MEM clignotant et une station prérégée.

3 Appuyez sur la touche PRESET ← / → pour sélectionner la station prérégée que vous désirez.

Pour cela, vous pouvez aussi utiliser les touches numériques.

1. Appuyez sur la touche ENTER.

Le numéro précédemment sélectionné clignote et le récepteur mémorise la station.

4 Remarque

• Si le récepteur reste déconnecté de la prise secteur pendant plus d'un mois, les stations de radio mémorisées seront perdues et devront être reprogrammées.
• Les stations radio sont mémorisées en mode stéréo. Lorsqu'une station est mémorisée en mode FM MONO, l'indication ST apparait néanmoins lorsque la station est rappelée.

Pour écouter les stations préenregistrées

Vous devez memoriser des stations préreglées pour avoir accès à cette fonction. Voir la section Mémorisation de stations préreglées ci-dessus si vous n'avez pas encore mémorisé de stations préreglées.

Appuyez sur la touche PRESET / pour sélectionner la station prérégée que vous désirez.

• Vous pouvez aussi utiliser les touches numériques sur la télécommande pour rappeler la station préréglée.

Attribution de noms aux stations préréglées

Pour faciliter l'identification, vous pouvez attribuer un nom à toutes vos stations préréglées.

1. Choisissez la station prérégée que vous désirez nommer.

Voir la section Pour écouter les stations prérégées ci-dessus pour le détail à ce sujet.

2 Appuyez deux fois sur TOOLS.

Le curseur se trouvant au premier caractère clignote sur l'écran.

Saisissez le nom que vous désirez donner à la station.

Le nom peut composerter jusqu'à huit caractères.

• Utilise les touches PRESET ↔ pour sélectionner la position du caractère. Utilise les touches TUNE / pour sélectionner les caractères.
• Le nom est mémorisé lorsqu'you appuyez sur ENTER.

Astuce

• Pour effacer le nom d'une station, suivez les étapes 1 et 2, puis appuyez sur ENTER lorsque l'écran est vide. Appuyez

sur TOOLS lorsque l'écran est vide afin de conserver l'ancien nom.

• Une fois que vous avez attribué un nom à une station prérégée, appuyez sur DISP pour afficher le nom. Si vous voulez afficher de nouveau la fréquence, appuyez à plusieurs reprises sur DISP.

Introduction au RDS

Le système RDS (système de radiocommunication de données) est utilisé par la plupart des stations de radio FM pour fournir aux auditeurs différents types d'information — notamment le nom de la station et le type d'émissions diffusées.

L'une des fonctions du système RDS permet d'effectuer une recherche par type de programme. Par exemple, vous pouvez rechercher une station qui diffuse une émission ayant pour type de programme JAZZ.

Voulez rechercher les types de programmes suivants :

NEWS - Informations

AFFAIRS - Analyse de

l'actualité

INFO-Informations d'ordre général

SPORT-Sport

EDUCATE - Education

DRAMA - Pièces

radiophoniques, etc.

CULTURE - Culture nationale ou régionale, théâtre, etc.

SCIENCE - Science et technologie

VARIED-Habituellement

programmes de discussion, quiz ou entretiens.

POP M - Musique pop

ROCK M - Musique rock

EASY M - Écoute aisé

LIGHT M - Musique classique

legere

CLASSICS - Musique classique

« sérieuse »

OTHER M - Musique ne

correspondant à aucune des catégories ci-dessus

WEATHER - Bulletins

météorologiques

FINANCE - Rapports de

PHONE IN - Opinion publique par téléphone

TRAVEL - Voyages et

LEISURE - Loisirs et hobbies

JAZZ-Jazz

COUNTRY - Musique country

NATION M - Musique

OLDIES - Musique populaire des années 50 et 60

FOLK M - Musique folk

DOCUMENT - Documentaires

4 Remarque

• De plus, il existe trois autres types de programme : ALARM, ALARMTST, et NO TYPE. ALARM et ALARMTST sont utilisés pour diffuser des announcements d'urgence. NO TYPE apparait lorsqu'un type de programme ne peut pas être trouvé.

Recherche de programmes RDS

Vous pouvez rechercher un type de programme répertorié ci-dessus.

1 Appuyez sur TUNER puis sur BAND pour sélectionner la bande FM.

• La fonction RDS n'est possible que dans la bande FM.

2 Appuyez sur la touche PTY.

SEARCH apparait sur l'afficheur.

3 Appuyez sur PRESET ↔ pour sélectionner le type de

Appuyez sur la touche ENTER pour lancer la recherche du type de programme.

Le système commence à rechercher les stations radio préréglées qui correspondent au type de programme souhaité et arrête la recherche dès qu'il en a trouvé une. Répétez cette opération pour trouver d'autres stations.

Si NO PTY est affiché, cela signifie que le tuner n'a pas pu trouver le type de programme que vous cherchiez au moment de la recherche.

• RDS n'effectue la recherche que parmi les stations préréglées. Si aucune station n'a été réglée, ou si le type de programme n'a pas pu être trouvé parmi les stations préréglées, NO PTY est affiché. FINISH signifie que la recherche est terminée.

Affichage d'informations RDS

La touche DISP permet d'afficher les différents types d'informations RDS disponibles.

• Appuyez sur DISP pour plus d'informations sur le système RDS.

Chaque pression fait changer l'affichage dans l'ordre suivant:

Mode d'écoute Volume principal - Radio Text (RT) - Messages envoyés par la station de radio. Par exemple, une station de radio interactive propose un nombre de téléphone comme données RT. - Program Service Name (PS) - Nom de la station de radio. - Program Type (PTY) - Indique le type de programme en cours de diffusion. - Fréquence actuelle du synthétiseur (FREQ)

4 Remarque

• Si des parasites sont captés pendant que RT défile sur l'affichage, certains caractères peuvent s'afficher de façon incorrecte.
• Si vous voyez NO TEXT dans l'affichage RT, cela signifie qu'aucune donnée RT n'est transmise par la station. L'affichage bascule automatiquement sur l'écran de données PS (en cas d'absence de données PS, l'indication NO NAME apparait). L'affichage PTY peut indiquer NO PTY.

Choix du mode d'écoute

Votre récepteur dispose d'une variété de modes d'écoute pour s'adapter aux différents formats audio. Choisissez le mode d'écoute correspondant à la configuration/disposition des enceintes ainsi qu'à la source.

Lors de l'écoute d'une source, appuyez de manière répétée sur la touche de sélection du mode d'écoute pour désirer le mode voulu.

• Le mode d'écoute sélectionné est affiché sur le panneau avant.

Important

• Les modes d'écoute et de nombreuses fonctions décrites dans la présente section peuvent ne pas être disponibles en fonction de la source, des paramètres et de l'état actuels du récepteur.

Lecture en mode auto

La fonction AUTO SURROUND correspond à l'option d'écoute en mode direct la plus simple. Grâce à cette fonction, le récepteur détecte automatiquement le type de source que vous écoutez et sélectionne un mode de lecture multicanaux ou stéréo selon les besoins.

• Appuyez plusieurs fois sur la touche AUTO/DIRECT jusqu'à ce que AUTO SURROUND s'affiche brièvement (le format de décodage ou de lecture apparaît ensuite). Vérifiez les indicateurs de format numérique sur l'afficheur pour suivre le traitement de la source.

Remarque

• Les formats surround stéréo (matériels) sont décodés, selon le cas, en NEO:6 CINEMA ou DOLBY PLIIx MOovie (reportez-vous à la section Écoute de sonorités d'ambiance ci-dessous pour de plus amples informations sur les formats de décodage). Lorsque la source sélectionnée est ADAPTER, la fonction S. R AIR est sélectionnée automatiquement (pour plus d'informations, voir la section Utilisation des effets surround avancés à la page 35).

Écoute de sonorités d'ambiance

Ce récepteur permet d'écouter n'importe quelle source en son surround. Toutefois, les options disponibles dépendront de la configuration de vos enceintes et du type de source que vous écoutez.

• Si la source présente un encodage Dolby Digital, DTS ou Dolby Surround, le format d'encodage adéquat sera automatiquement sélectionné et apparaitra sur l'afficheur. Si vous sélectionnez le mode de contrôle automatique du niveau STEREO ALC, le récepteur ajuste le niveau de lecture en fonction du niveau de la source sonore enregistrée sur un lecteur audio portable.

En sélectionnant STEREO, vous écoutez la source sur les enceintes avant gauche et droite uniquement (et éventuellement sur le caisson de graves en fonction des réglages de vos enceintes). Les sources multicanaux Dolby Digital et DTS sont remixedes en stereo.

Les modes suivants offrent un son surround de base pour les sources stéréo et multicanaux.

Notes explicatives

Non : Non connectées / Oui : Connectées / Deux : Deux enceintes sont connectées / - : Connectées ou non

Types de modes surround	Sources appropriées	Enceinte(s) surround arrière	Enceintes avant-haut
Sources à deux canaux
STEREO ALC	Voir ci-dessus.	-	-
DOLBY PLIIx MOVIE	Films	Ouia	Non
DOLBY PLII MOVIE		Non	-
DOLBY PLIIx MUSICb	Musique	Ouia	Non
DOLBY PLII MUSICb		Non	-
DOLBY PLIIx GAME	Jeux vidésos	Ouia	Non
DOLBY PLII GAME		Non	-
DOLBY PLIIz HEIGHTc	Films/Musique	Non	Oui
NEO:6 CINEMAd	Films	-	-
NEO:6 MUSICd	Musique	-	-
DOLBY PRO LOGIC	Films ancients	-	-
Décodage brutee	Aucun effet ajusté	Non	-
STEREOf	Voir ci-dessus.	-	-
Sources à canaux multiples
STEREO ALC	Voir ci-dessus.	-	-
DOLBY PLIIx MOVIE	Films	Deux	Non
DOLBY PLIIx MUSICb	Musique	Oui	Non
DOLBY DIGITAL EX	Films/Musique	Oui	Non
DTS-ES	Films/Musique	Oui	Non
DTS NEO:6	Films/Musique	Oui	Non
DOLBY PLIIz HEIGHT	Films/Musique	Non	Oui
Décodage brutee	Aucun effet ajusté	-	-
STEREOf	Voir ci-dessus.	-	-

a. Si le traitement de canal surround arrière (page 36) est désélectionné ou si les enceintes surround arrière sont régées sur NO, DOLBY PLIIx devant DOLBY PLII (son à 5.1 canaux).

b. You could've plus régler les effets C. WIDTH, DIMEN, et PNRM. (voir la section Réglée des options audio à la page 37). c. Vous pouez aussi regler l'effet H. GAIN (voir la section Reglage des options audio à la page 37). d. Vous pouvez aussi regler l'effect C. IMG (voir la section Reglage des options audio à la page 37). e. • Modèle VSX-827: Ne peut pas être sélectionné lorsque Speaker System est régé sur Surr. Back (voir la section Configuration du Speaker System (VXS-827 uniquement) à la page 50). - Module VSX-527 : Ne peut pas être sélectionné lorsque Pre Out est régèle sur Surr. Back (voir la section Configuration d'option Pre Out (VXS-527 uniquement) à la page 51). f. L'audio est produit selon vos réglages surround et vous pouvez toujours utiliser les fonctions Midnight, Loudness, Phase Control, Sound Retriever et Tone.

Remarque

• Pour les modes offrant un son 6.1 canaux, le même signal est diffusé sur les deux enceintes surround arrière.

Utilisation des effets surround avancés

La fonction surround avancé permet de créer différents effets surround. Essayez différents modes sur différentes bandes sonores pour déterminer le mode que vous préférez.

ACTION	Conçu pour les films d'action avec des pistes dynamiques.
DRAMA	Conçu pour les films où les dialogues sont différents.
ENT.SHOW	Adapté aux sources musicales.
ADVANCED GAME	Convient pour les yeux video.
SPORTS	Convient pour les programmes sportifs.
CLASSICAL	Offre un son digne d'une grande salle de concert.
ROCK/POP	Crée le son d'un concert en direct pour la musique rock et/ou pop.
UNPLUGGED	Convient aux sources musicales acoustiques.
EXT.STEREO	Restitue un son multicanaux à partir d'une source stéreo et utilise toutes les enceintes.

F.S.S. ADVANCE (Surround Avant Perfectionné)

Permet de créer des effets sonores naturels de type surround en utilisant seulement les enceintes avant et le caisson de basses (subwoofer).

Utilisez ce mode pour obtenir un effet sonore surround riche au point central de convergence de la sortie du son des enceintes avant gauche et droite.

S.R AIR (Sound Retriever AIR)	Cette option est adaptée à l'écoute d'un contenu audio à partir d'un périphérique sans fil Bluetooth. Le mode d'écoute S.R AIR peut seulement être sélectionné avec la source ADAPTER.
PHONES SURR	Lors d'une écoute avec un casque, vous pouvè obtirn un effet surround global.

Utilisation des modes stream direct

Les modes Stream Direct permettent de reproduire une source de la manière la plus fidèle possible. Toutes les fonctions de traitement de signal non nécessaires sont contournées.

AUTO SURROUND Voir la section Lecture en mode Auto à la page 34.

DIRECT

Les paramètres (configuration des enceintes, niveaux des voies, distance des enceintes) définis dans le menu de configuration manuelle des enceintes Manual SP sont appliqués à la source, ainsi que les paramètres dual mono. La source est reproductive avec le nombre de voies que compte le signal. Phase Control, Acoustic Calibration EQ, Sound Delay, Auto Delay, LFE Attenuate et Center image sont disponibles.

Les sources analogiques et PCM sont reproduites sans traitement numérique.

Utilisation de la fonction sound retriever

Lorsque des données audio sont supprimées lors de la compression, la qualité du son est souvent amoindrie du fait de l'inégalité de l'image sonore. La fonction Sound Retriever a recours à une nouvelle technologie DSP pour restaurer un son de qualité CD vers des sources audio compressées à 2 canaux en rétabissant la pression sonore et en lissant les artefacts dents de scie restants après la compression.

Appuyez sur la touche [RECEIVER], puis sur S. RETRIEVER pour sélectionner ou déselectionner le rétablissement de son S. RTV (Sound Retriever).

Remarque

• L'option Sound Retriever s'applique uniquement aux sources à 2 canaux.

Écoute avec la fonction acoustic calibration EQ

Voulez écouter les sources en utilisant la fonction Acoustic Calibration Equalization détaillée dans la section Configuration automatique du son surround (MCACC) à la page 23. Reportez-vous à cette section pour plus d'informations sur le calibrage acoustique.

Lorsque vous écoutez une source, appuyez sur la touche [RECEIVER], puis appuyez sur EQ pour activer ou désactiver la fonction de calibrage acoustique (Acoustic Calibration EQ).

L'indicateur MCACC situé sur le panneau avant s'allume lorsque la fonction Acoustic Calibration EQ est activée.

• Vous ne pouvez pas utiliser la fonction Acoustic Calibration EQ avec le mode Stream Direct et cette fonction n'a peu d'effet avec un casque d'écoute.

Un meilleur son grâce à la fonction phase control

La fonction de contrôle de phase de ce récepteur utilise les mesures de correction de phase pour garantir que votre source sonore arrive en phase en position d'écoute, empêchant ainsi toute déformation et/ou coloration indésirable du son.

La technologie Phase Control garantit une reproduction cohérente du son, grâce à l'utilisation de la correspondance de phase qui permet d'obtenir une image sonore optimale à la position d'écoute. La fonction Phase Control est activée par défaut et nous vous recommandons de la laisser activée pour tous les types de source sonore.

Pendant l'écoute d'une source, appuyez sur la touche RECEIVER puis sur PHASE pour activer ou déactiver la fonction P. CTL (Phase Control / Contrôle de phase).

Remarque

• La correspondance de phase est un facteur très important, qu'il est nécessaire de prendre en compte pour obtenir une reproduction sonore de qualité. Si deux ondes sont 'en phase', elles montent et descendent ensemble, ce qui

augmente l'amplitude, la clarté et la présence du signal sonore. Si la crête d'une onde rejoint un creux, le son n'est plus en phase, résultat en une image sonore de mauvaise qualité.

• Si vous caisson de base compte un commutateur de commande de phase, réglez-le sur le signe plus (+) (ou ). L'effet réellement obtenu lorsque PHASE CONTROL est réglé sur ON sur ce récepteur dépend toutefois du type de caisson de base utilisé. Réglez votre caisson de base de manière à optimiser l'effet. Il est également recommandé de réorienter ou de désplacer le caisson de basses.
• Réglez le commutateur du filtre passe-bas intégré de votre caisson de basses sur OFF. Si ce réglage ne peut pas être effectué sur le caisson de basses, réglez la fréquence de coupure sur une valeur plus élevée.
• Si la distance des enceintes n'est pas réglée correctement, l'effet PHASE CONTROL risque de ne pas être optimisé.
• Le mode PHASE CONTROL ne peut pas être réglé sur ON dans les cas suivants:
• Lorsque le mode PURE DIRECT est sélectionné ; Lorsqu'un casque est branché.

Utilisation du traitement de canal surround arrière

Vous pouvez indiquer au récepteur d'utiliser automatiquement le décodage 6.1 ou 7.1 pour les sources 6.1 encodées (par exemple, Dolby Digital EX ou DTS-ES) ou vous pouvez désirer d'utiliser systématiquement le décodage 6.1 ou 7.1 (par exemple, avec les supports 5.1 encodés). Avec les sources 5.1 encodées, un canal surround arrêté est généré, mais le son peut semble better dans le format 5.1 pour lequel il a été initialement encodé (dans ce cas, vous pouvez simplement désélectionner le traitement de canal surround arrêté).

• Dans un système surround 7.1 canaux, les signaux audio qui ont subi un décodage de type matriciel par traitement du canal surround arrêté, avec ajustement de la fonction Up Mix, sont transmis par les enceintes surround arrêté.

Appuyez sur RECEIVER, puis sur SB CH à plusieurs reprises pour faire défiler les options de canal surround arrière.

Chaque pression sur cette touche fait défiler les options suivantes :

• SB ON - Le décodage matriciel utilisé pour générer la composante surround à partir de la composante surround est activé.
• SB AUTO automatiquement. Le décodage matriciel n'est effectué que si des signaux surround arrêté sont détectés dans les signaux d'entrée.
• SB OFF - Le décodage matriciel utilisé pour générer la composante surround arrêt à partir de la composante surround est déactivé.

Réglage de la fonction up mix

Dans un système surround à 7.1 canaux dont les enceintes surround sont placées directement sur les côtes de la position d'écoute, le son surround des sources comportant 5.1 canaux sont restituées par les côtes. La fonction Up Mix mixe le son des enceintes surround avec celui des enceintes surround arrière afin que le son surround sorte en diagonale vers l'arête, comme cela devrait être le cas.

• La fonction Up Mix s'avère d'une grande efficacité andé dans l'exemple de la page 11.
• Selon les positions des enceintes et la source sonore, il ne sera pas toujours possible d'obtenir de bons résultats. Dans ce cas, définièsse le réglage sur OFF.

UP MIX OFF

UP MIX ON

1 Mettez le récepteur en mode de veille. 2 Tout en maintenant enfoncé PRESET sur le panneau avant, maintenez STANDBY/ON enfoncé pendant environ deux secondes.

UP MIX: OFF apparait et la fonction Up Mix est désactivée. Pour activer cette fonction, effectuez à nouveau les étapes 1 et 2.

Lorsque la fonction est activée (ON), le voyant (Up Mix) du panneau avant s'allume.

Remarque

• Réglez sur ON indépendamment de ce réglage lors de la lecture de signaux DTS-HD.
• Peut être réglé automatiquement sur OFF, même lorsqu'il est réglé sur ON, selon le signal d'entrée et le mode d'écoute.
• Si la fonction Network Standby est activée (ON), vous ne pourrez peut-être pas configurer la fonction Up Mix.

Réglage des options audio

Voussouspoucez effectuer desreglages supplémentaires pour le son sur le menu des AUDIOPARAMETER. Si elles ne sont pas expressement marqueees comme telles, les options par défaut sont presentées en gras.

Important

• Notez que si un réglage n'apparaît pas dans le menu AUDIO PARAMETER, c'est qu'il n'est pas disponible du fait de la source, des paramètres et de l'état actuels du récepteur.

1. Appuyez sur RECEIVER, puis sur AUDIO PARAMETER. 2. Utilisez les touches ↑/↓ pour sélectionner le paramètre que vous souhaitez ajuster.

Selon l'état ou le mode du récepteur, certaines options peuvent ne pas être disponibles. Consultez le tableau ci-dessous pour en savoir plus à ce sujet.

3 Utilisez les touches pour configurer le paramètre sélectionné. Consultez le tableau ci-dessous pour connaître les options disponibles pour chaque réglage. 4 Appuyez sur la touche RETURN pour valider la sélection et quitter le menu.

Réglage / Fonction	Option(s)
EQ (Égalisation du calibrage acoustique)	ON
Sélectionne/Désélectionne l'effect de Acoustic Calibration EQ.	OFF
S.DELAY (Sound Delay)	0,0 à 9,0 (images)
Certains moniteurs peuvent présenter un léger retard lors de la retransmission videoe, de sorte que la bande sonore est légément désynchronisée par rapport à l'image. Cette fonction permet d'ajouter un peu de retard pour resynchroniser le son et l'image.	1 seconde = 25 images (PAL)Réglage par défaut : 0.0

Options

MIDNIGHT permet de profiter d'un véritable effet surround à faible volume pour les films.

LOUDNESS permet d'obtenir un bon rendu des graves et des aigus lors de l'écoute de sources musicales à faible volume.

S. RTV (sound retriever)

Lorsque des données audio sont supprimées lors de la compression, la qualité du son est souvent amoindrie du fait de l'inégalité de l'image sonore. La fonction Sound Retriever a recours à une nouvelle technologie DSP pour restaurer un son de qualité CD vers des sources audio compressées à 2 canaux en rétablissant la pression sonore et en liant les artefacts dentelés restants après la compression.

CH1 - Seul le canal 1 est entendu

Définit la façon dont les bandes son en mode mono double Dolby Digital doivent être lues.

CH2 - Seul canal 2 est entendu

CH1 CH2 - Les deux canaux sont entendus sur les enceintes avant

F. PCM (PCM fixe)

Cette option est utile si vous constatez un certain retard avant que la fonction OFF ne reconnaît le signal PCM d'un CD, par exemple.

Si vous sélectionnez ON, du bruit peut être émis au cours de la lecture de sources non-PCM. Si cela pose problème, sélectionnez un autre signal d'entrée.

Réglage / Fonction	Option(s)
DRC (Dynamic Range Control)Permet de régler le niveau de la plage dynamique des bandes son optimisées pour Dolby Digital, DTS, Dolby Digital Plus, Dolby TrueHD, DTS-HD et DTS-HD Master Audio (cette fonction peut être utilis pour l'écoute d'un son surround à faible volume).	AUTOe
	MAX
	MID
	OFF
LFE ATT (Atténuation LFE)Certaines sources audio Dolby Digital et DTS incluent des tonalités extrémement graves. Réglez l'attenuateur LFE de façon à évitier que les tonalités extrémement graves produits une distorsion du son émis par les enceintes. L'attenuateur LFE n'a appliqué pas de limitation lorsqu'il est réglié sur 0 dB (valeur reconnommée). Lorsqu'il est réglié sur -15 dB, l'attenuateur LFE applique une limitation équivalente à cette valeur. Lorsque OFF est sélectionné, aucun son n'est transmis par le canal LFE.	0 (0 dB)
	5 (-5 dB)
	10 (-10 dB)
	15 (-15 dB)
	20 (-20 dB)
	** (OFF)
SACD G. (SACD Gain)fFait ressortir les détails des SACD en optimisant la plage dynamique (pendant le traitement numérique).	0 (0 dB)
	+6 (+6 dB)
HDMI (Audio HDMI)Permet de désigner l'acheminement du signal audio HDMI : sortie sur ce récepteur (AMP) ou sur un téléviseur (THRU). Lorsque THRU est sélectionné, aucun son n'est émis par ce récepteur.	AMP
	THRU
A.DLY (Auto Delay)gCette fonction corige automatiquement le retard entre le son et l'image entre les composants raccordés avec un cable HDMI. Le décai d'atteke audio est paramétré en fonction de l'état opérationnel de l'écran raccordé avec un cable HDMI. La durée du retard video s'ajuste automatiquement en fonction de la durée du retard audio.	OFF
	ON

Réglage / Fonction	Option(s)
C.WIDTH (Largeur centrale)h(Dispponible uniquement si une enceinte centrale est raccordée)Étire le canal central entre les enceintes avant droite et.gauche ; le son émis semble être plus large (réglages plus hauts) ou au contraire plus étroit (réglages plus bas).	0 à 7Réglage par défaut : 3
DIMEN (Dimension)hRégle la balance du son surround de l'avant vers l'arrête ; le son émis semble être plus éloigné (réglages négatifs) ou au contraire plus proche (réglages positifs).	-3 à +3Réglage par défaut : 0
PNRM. (Panorama)hPermet d'étendre la configuration stéréophonique à l'avant de façon à inclure les enceintes surround pour créé un effet sonore 'en boucle'.	OFFON
C.IIMG (Image centrale)i(Disponible uniquement si une enceinte centrale est raccordée)Ajustez l'image centrale afin de creator un effet stéréo plus large avec les voix. Ajustez l'effet de 0 (tous les canaux centraux envoyés vers les enceintes avant droite et gauche) à 10 (cauans centraux envoyés vers l'enceinte centrale uniquement).	0 à 10Réglage par défaut : 3(NEO:6 MUSIC),10 (NEO:6 CINEMA)
H.GAIN (Gain haut)Cette fonction permet de régler la sortie des enceintes avant-haut pour l'écoute en mode DOLBY PLIIZ HEIGHT. Lorsque l'options H est activée, le volume sonore des enceintes avant-haut est rehausse.	L(faible)M(moyen)H(élevé)

a. Les options MIDNIGHT/LOUDNESS peuvent être modifiées à tout moment à l'aide de la touche MIDNIGHT. b. Vous pouvez modifier à tout moment la fonction Sound Retriever à l'aide de la touche S. RETRIEVER. C. Le réglage par défaut lorsque l'entrée iPod/USB, ADAPTER, NETRADIO, M. SERVER ou FAVORITE est sélectionnée est ON (activé). d. Ce réglage fonctionne uniquement pour des bandes son en mode mono double Dolby Digital et DTS.

e. Le réglage initial AUTO est disponible uniquement pour les signaux Dolby TrueHD. Sélectionnez MAX ou MID pour les autres signaux que Dolby TrueHD. f. Vous ne devriez avoir aucun problème avec ce réglage pour la plupart des disques SACD, mais si le son présente de la distorsion, il sera préférable de revenir à un gain de 0 dB. 9. Cette fonction n'est disponible que si l'écran raccordé prend en charge la synchronisation audio/vidéo automatique ('lipsync') du HDMI. Si le début d'arrêt paramétrique automatique ne vous convient pas, réglez A. DLY sur OFF et ajustez le début d'arrêt manuelle. Pour plus de détails sur la fonction de synchronisation labiale de chaque écran, contactez directement votre fabricant. h. Disponible uniquement avec les sources à 2-canaux en mode DOLBY PLII MUSIC. i. Uniquenlomentoled'écoutede sourcesa2cauansendome NEO:6 CINEMA ou NEO:6 MUSIC.

Utilisation des fonctions de lecture réseau (NETWORK)

Ce récepteur est pourvu d'une borne LAN, et en raccordant vos composants à cette borne, vous pourrez utiliser les fonctions suivantes.

Écoute des stations radio internet

Veuillez sélectionner dans la liste des stations radio Internet créée, modifiée et gérée par le service VTuner exclusivement pour les produits Pioneer vos stations préférées pour les écouter.

Voir la section Lecture avec les fonctions réseau (NETWORK) à la page 40 et Écoute des stations radio Internet à la page 40.

Lecture de fichiers de musique enregistrés sur un ordinateur

Vous pouvez écouter par l'intermédiaire de cet appareil toute votre musique enregistrée sur ordinateur.

• Vous pouvez écouter des fichiers audio enregistrés non seulement sur un ordinateur mais aussi sur d'autres composants en utilisant le serveur multimédia intégré fonctionnant selon le logiciel et les protocoles DLNA 1.0 ou DLNA 1.5 (disques durs et chaînes audio capables de connexion réseau).

Voir la section Lecture avec les fonctions réseau (NETWORK) à la page 40 et Lecture de fichiers audio enregistrés sur des composants en réseau à la page 41.

Remarque

• Pour pouvoir écouter des stations radio Internet, il faut s'abonner auprès d'un fournisseur de service Internet (FSI).
• Les fichiers photo ou vidéo ne peuvent pas être lus.
• Avec Windows Media Player 11 ou Windows Media Player 12, vous pouvez même écouter les fichiers audio protégés sur ce récepteur.

Au sujet des périphériques réseau DLNA

Ce récepteur vous permet de lire de la musique stockée sur des serveurs de contenus multimédias connectés au même réseau local (LAN) que le récepteur. Ce récepteur permet de lire les fichiers stockés sur les équipements suivants :

• Les ordinateurs fonctionnant sous Microsoft Windows Vista ou XP, pourvus de Windows Media Player 11
• Ordinateurs fonctionnant sous Microsoft Windows 7 avec Windows Media Player 12 installé
• Les serveurs multimédia numériques compatibles avec la norme DLNA (sur les ordinateurs ou d'autres composants) Les fichiers stockés sur un ordinateur ou un DMS (Digital Media Server), comme indiqué ci-dessus, peuvent être lus via un contrôleur de media numérique externe (DMC). Les dispositifs contrôlés par ce DMC pour la lecture de fichiers sont appelés DMR (Digital Media Renderer). Ce récepteur dispose de cette fonction DMR. En mode DMR certaines opérations comme la lecture et l'arrêt de la lecture de fichiers peuvent être effectuées depuis un contrôleur externe. Le réglage de volume et la mise en sourdine sont également possibles. Le mode DMR est annulé si la télécommande est utilisée en mode DMR (sauf pour certaines touches, comme les touches VOLUME +/-, MUTE et DISP).
• Selon le contrôleur externe utilisé, la lecture peut être interrompue au moment où le volume est réglé sur le contrôleur. Dans ce cas, ajustez le volume sur le récepteur ou la télécommande.

Utilisation d'airplay sur un ipod touch, iphone, ipad et itunes

AirPlay est pris en charge par les appareils iPhone 4S, iPhone 4, iPhone 3GS, iPod touch (4e, 3e et 2e génération), iPad 2, iPad avec iOS 4.2 ou version ultérieure, et iTunes 10.1 (Mac et PC) ou version ultérieure.

Pour utiliser AirPlay, sélectionnez chez récepteur sur votre iPod touch, iPhone, iPad ou dans iTunes. *1

L'entrée du récepteur bascule automatiquement sur AirPlay lorsque AirPlay est utilisé. *2

En mode AirPlay, les opérations suivantes peuvent être effectuées:

• Réglage du volume du récepteur depuis l'iPod touch, iPhone, iPad ou iTunes.
• Pause/reprise de la lecture, plage précédente/suivante apple.com). 2: Le récepteur se met automatiquement sous tension lorsqu'la fonction Network Standby est activée (ON) (page 52).

Remarque

• Un raccordement au réseau est nécessaire pour pouvoir utiliser AirPlay.
• La version AirPlay de ce récepteur a été mise au point et testée à partir des versions iPod, iPhone, iPad et des versions pour iTunes mentionnées sur le site de Pioneer. AirPlay peut ne pas être compatible avec les versions d'iPod, iPhone, iPad ou iTunes non mentionnées sur le site Pioneer.

Pour lire les fichiers audio enregistrés sur des composants en réseau ou pour écouter les stations radio Internet, la fonction de serveur DHCP de votre routeur doit être mise en service. Si votre routeur ne présente pas cette fonction, il faudra paramétrer le réseau manuellement. Sinon, vous ne pourrez pas lire les fichiers audio enregistrés sur les composants en réseau ni écouter les stations radio Internet. Pour plus d'information à ce sujet, voir la section Menu de configuration du réseau à la page 41.

Autorisation de ce récepteur

Ce récepteur doit être autorisé pour permettre la lecture. L'autorisation est accordée automatiquement lorsque le récepteur se connecte à l'ordinaire par le réseau. Si ce n'est pas le cas, autorisez le récepteur manuellement sur l'ordinaire. La méthode d'autorisation (ou de permission) d'accès dépend du type de serveur auquel vous vous connectez. Pour plus d'informations sur l'autorisation de ce récepteur, reportez-vous au mode d'emploi de votre serveur.

Important

• Si un domaine est configuré dans un environnement réseau Windows, vous ne pourrez pas accéder à l'ordinateur réseau pendant la connexion au domaine. Au lieu de vous connecter au domaine, connectez-vous sur la machine locale.
• Dans certains cas, le temps écoulé peut ne pas s'afficher correctement.
• L'opération de démarrage prend environ une minute à partir de la mise sous tension.

Appuyez à plusieurs reprises sur la touche network pour sélectionner la catégorie souhaitée.

Il faut quelques secondes au récepteur pour accéder au réseau.

Sélectionnez une catégorie dans la liste suivante :

• NETRADIO - Radio Internet M. SERVER - Serveurs (multimédia) sur le réseau FAVORITE - Morceaux favoris en cours d'enregistrement

Selon la catégorie sélectionnée, les noms des dossiers, des fichiers et des stations radio Internet sont indiqués.

Appuyez sur ↑/↓ pour monter ou descendre dans la liste et sélectionner l'objet souhaité. Lorsque vous appuyez sur ENTER, la lecture commence et la page de lecture de l'objet sélectionné s'affiche. Pour revenir à la liste, appuyez sur RETURN.

Lorsque vous affichez la page de lecture, la page de lecture réapparaît automatiquement si vous n'effectuez aucune opération durant 10 secondes.

Seuls les fichiers audio pourvus du symbole ne peuvent et est lus. Dans le cas de dossiers pourvus du symbole, utilisez / et ENTER pour sélectionner le dossier et les fichiers audio souhaités.

Répétez l'étape 2 pour écouter le morceau souhaité.

Pour de plus amples informations, consultez la section indiquée ci-dessous.

Stations radio Internet - Voir la section Écoute des stations radio Internet ci-dessous. - Serveur multimédia - Voir la section L’acture de fichiers audio enregistrés sur des composants en réseau à la page 41. - Favoris - Voir la section Lecture de vos morceaux préférés à la page 41.

Commandes de lecture de base

Vous pouvez utiliser la télécommande de ce récepteur pour effectuer les opérations suivantes. Notez que, selon la catégorie en cours de culture, certaines touches ne seront pas disponibles.

Écoute des stations radio internet

La radio Internet est un service radio diffusé par Internet. Il existe un grand nombre de stations radio Internet diffusant une grande variété de services dans le monde entier. Certaines sont hébergées, gérées et diffusées par des personnes privées tandis que d'autres le sont par les stations radio hertzioniennes classiques et les réseaux de radiocommunication. Alors que les stations radio hertzioniennes, ou OTA (over-the-air), sont géographiquement limitées par la portée des ondes radio transmises par l'émetteur, les stations radio Internet sont accessibles dans chaque partie du monde dans la mesure où une connexion Internet est disponible, car elles transmettent leurs émissions par la toile et non pas par les ondes. Sur ce récepteur vous pouvez sélectionner les stations radio Internet en fonction du genre et de la région.

Lors de l'écoute de la radio par Internet, le son peut être plus ou moins bon, selon l'état de la connexion Internet.

La liste des stations radio Internet de ce récepteur est créée, modifiée et générée par le service vTuner exclusivement pour ce récepteur. Pour de plus amples informations sur vTuner, voir la section vTuner à la page 45.

Sauvegarde et réactivation de stations radio internet

Voulez aisément sauvegarder des stations radio Internet et les réactiver plus tard. Pour plus d'information à ce sujet, voir la section Lecture de vos morceaux préférés à la page 41.

• Pour écouter les stations radio Internet, vous devez avoir un accès haute vitesse à Internet par une large bande. Avec un modem de 56 K ou ISDN, vous ne pourrez pas profiter pleinement de la radio Internet.
• Le nombre de port varie selon la station radio Internet. Vérifiez les réglages de pare-feu.
• Les listes de stations radio Internet fournies par le service vTuner sont susceptibles d'être modifiées ou supprimées sans avis préalable pour différentes raisons.
• Certaines émissions peuvent être arrêtées ou interrompues sur certaines stations radio Internet. Dans ce cas, vous ne pouvez plus les écouter lorsque vous les sélectionnez dans la liste des stations radio Internet.

Consignation de stations ne se trouvant pas dans la liste vtuner du site spécial pioneer

Les stations n'apparaissant pas dans la liste de stations retransmises par vTuner peuvent être consignées et écoutées sur ce récepteur. Vérifiez le code d'accès nécessaire à la consignation sur ce récepteur, utilisez ce code pour accéder au site spécial radio Internet Pioneer et consignez les stations souhaitées comme favorites. L'adresse du site spécial radio Internet Pioneer est la suivante: http://www-radio-pioneer.com

1 Affichez la liste de la radio internet.

Pour afficher l'écran de la liste des radios Internet, exécutez l'étape 1 à la section Lecture avec les fonctions réseau (NETWORK) à la page 40.

3 Utilisez / pour sélectionner 'get access code', puis appuyez sur ENTER.

L s'affiche. Notez ce code. Les éléments suivants peuvent être vérifiés sur la page Help :

• Get access code - Permet d'afficher l .
• Show Your WebID/PW - La consignation sur le site spécial radio Internet Pioneer permet d'afficher le code d'identification et le mot de passe enregistrés.
• Reset Your WebID/PW - Permet de réinitialiser toutes les informations concernant le site spécial radio Internet Pioneer. Lorsque les informations sont réinitialisées, toutes les stations consignées sont supprimées. Si vous voulez écouter de nouveau les mêmes stations, vous devrez les consigner à nouveau.

4 Accédez au site spécial radio internet pioneer par votre ordinateur et procédez à la consignation.

http://www-radio-pioneer.com

Accédez au site mentionné et utilisez le code d'accès obtenu à l'étape 3 pour procéder à votre enregistrement en suivant les instructions s'affichant à l'écran.

5 Consignez vos stations favorites en suivant les instructions sur l'écran de l'ordinateur.

Vous pouvez consigner aussi bien les stations ne figurant pas dans la liste vtuner que les stations figurant dans la liste vtuner. Elles seront consignées en tant que favorites sur le récepteur et peuvent alors être écoutées.

Lecture de fichiers audio enregistrés sur des composants en réseau

Ce récepteur vous permet de lire la musique stockée sur des serveurs de contenus multimédias connectés au même réseau local (LAN) que le récepteur. Ce récepteur permet de lire les fichiers stockés sur les équipements suivants :

• Les ordinateurs fonctionnant sous Microsoft Windows Vista ou XP, pourvus de Windows Media Player 11
• Ordinateurs fonctionnant sous Microsoft Windows 7 avec Windows Media Player 12 installé
• Les serveurs multimédia numériques compatibles avec la norme DLNA (sur les ordinateurs ou d'autres composants)

Lecture de vos morceaux préférés

Jusqu'à 64 pistes stockées sur le serveur multimédia et/ou stations de radio Internet peuvent être enregistrées dans le dossier de favoris (Favorites). Seuls les fichiers audio enregistrés sur des composants en réseau peuvent être consignés dans ce dossier.

2 La piste ou la station de radio internet étant sélectionnée, appuyez sur +favorite.

Le morceau ou la station de radio Internet est alors enregistré dans les favors.

Remarque

• Pour supprimer des morceaux ou des stations radio Internet consignés, régalez l'entrée sur FAVORITE, sélectionnez le morceau ou la station devant être supprimé, puis appuyez sur la touche CLEAR.

Menu de configuration du réseau

Ce menu permet de configurer les paramètres réseau sur l'appareil afin d'écouter la radio Internet.

2 Appuyez sur la touche HOME MENU.

Le menu de configuration réseau (Network Setup) s'affiche sur le téléviseur. Utilisez les touches / / ↔ et ENTER de la télécommande pour naviguer dans les écrans et sélectionner des options de menu. Appuyez sur la touche RETURN pour sortir du menu actuel.

• Appuyez sur la touche HOME MENU à tout moment pour quitter le menu de configuration réseau (Network Setup).

3 Sélectionnez le réglage que vous souhaitez ajuster.

• IP Address, Proxy - Pour configurer l'adresse IP/Proxy de cet appareil (voir plus bas).
• Friendly Name - Le nom du récepteur qui s'affiche sur un ordinateur ou un autre équipement connecté au réseau peut être changé (voir plus bas).
• Parental Lock - Pour restreindre l'usage des fonctions réseau (page 42).
• Language - Permet de définir la langue pour l'écran OSD de la fonction NETWORK (page 43).
• Firmware Update - Pour effectuer la mise à jour ou vérifier la version du micrologiciel du récepteur (page 43). Factory Reset - Utilisez cette option pour réinitialiser tous les paramètres de connexion réseau à leur valeur d'usine par défaut (page 43).
• System Info - Pour vérifier les paramètres réseau du récepteur (page 43).

Réglage d'adresse ip/proxy

Si le routeur relié à la prise LAN de ce récepteur est un routeur à large bande (avec serveur DHCP), mettez simplement la fonction du serveur DHCP en service, et le paramétrage manuel du réseau sera superflu. Vous devez paramétrer le réseau de la façon suivante seulement si le récepteur est connecté à un routeur à large bande sans serveur DHCP. Avant de paramétrer le réseau, demandez conseil à votre fournisseur Internet ou à votre gestionnaire de réseau qui vous indiquera les réglages nécessaires. Il est conseillé de se référer aussi au mode d'emploi fourni avec le composant en réseau.

L'adresse IP doit entrer dans les plages suivantes. Si l'adresse IP ne correspond à ces définitions, vous ne pourrez pas lire les fichiers audio enregistrés sur les composants du réseau ni écouter les stations radio Internet.

Class A: 10.0.0.1 à 10.255.255.254

Class B:172.16.0.1 à 172.31.255.254

Class C:192.168.0.1 à 192.168.255.254

Si le modem xDSL ou l'adaptateur de terminal est directement relié à ce récepteur, désignez le masque de sous-réseau fourni sur papier par votre fournisseur Internet. Dans la plupart des cas, il faut saisir 255.255.255.0.

Passerelle par défaut

Si une passerelle (routeur) est reliée à ce récepteur, désignez l'adresse IP correspondante.

Serveur DNS primaire/serveur DNS secondaire

Dans le cas où vous faites appel à une seule adresse de serveur DNS, entrez-la dans le champ "Primary DNS Server". Si plus de deux adresses de serveur DNS sont indiquées, désignez "Secondary DNS Server" dans l'autre champ d'adresse de serveur DNS.

Ce réglage est nécessaire si vous raccordez ce récepteur à Internet par un serveur proxy. Désignez l'adresse IP de votre serveur proxy dans le champ "Proxy Hostname". Désignez aussi le nombre de port de votre serveur proxy dans le champ "Proxy Port".

3 Sélectionné le paramètre de configuration DHCP souhaité.

Lorsque vous sélectionnez ON, le réseau est automatiquement paramétré, et vous n'avez pas besoin d'effectuer l'étape 4. Passez à l'étape 5.

S'il n'y a pas de serveur DHCP sur le réseau et si vous sélectionnez ON, ce récepteur utilisera la fonction IP Auto pour déterminer automatiquement l'adresse IP.

• L'adresse IP déterminée par la fonction IP Auto est 169.254.X.X. Vous ne pouvvez pas écouter de station radio Internet si l'adresse IP est déterminée par la fonction IP Auto.

Entrez les informations d'adresse IP, de masque de sous-réseau, de passerelle par défaut, de serveur DNS primaire et de serveur DNS secondaire.

Appuyez sur / pour sélectionner un nombre et sur ← / → pour déplacer le curseur.

5 Sélectionnez 'OFF' ou 'on' pour le réglage valider le serveur proxy pour désactiver ou activer le serveur proxy.

Si vous sélectionnez OFF, passez à l'étape 8. Si vous sélectionnez ON par contre, passez à l'étape 6.

6 Désignez l'adresse de votre serveur proxy ou le nom de domaine.

Utilisé / pour sélectionner un caractère, ← / pour spécifier la position et ENTER pour valider votre sélection.

7 Désignez le numéro de port de votre serveur proxy.

Utilisé / pour sélectionner un caractère, ← / pour spécifier la position et ENTER pour valider votre sélection.

Nom convivial

1 Sélectionnez 'Network Configuration' sur le menu Network Setup. 2 Sélectionnez 'Friendly Name' sur le menu Network Configuration. 3 Sélectionnez 'Edit Name' puis sélectionnez 'Rename'. Si, après avoir changé le nom, vous souhaitez restaurer le nom par défaut, sélectionnez Default. 4 Saisissez le nom que vous désirez donner à la station. Utilisez ↑/↓ pour sélectionner un caractère, ←/→ pour désigner la position et ENTER pour valider toute déselection.

Cette option vous permet de restreindre l'usage des services Internet. Vous devez aussi définir le mot de passe qui devra être entré pour accéder à la configuration de cette option.

Le mode de passage d'origine (à l'expédition du produit) est "0000".

1. Sélectionnez 'Network Configuration' sur le menu Network Setup. 2. Sélectionnez 'Parental Lock' sur le menu Network Configuration. 3. Entrez le mot de passe.

Utilisez ↑/↓ pour sélectionner un caractère, ←/→ pour désigner la position et ENTER pour valider votre sélection.

4 Choisissez d'activer ou de désactiver le Parental Lock. OFF - Les services Internet ne sont pas restreints.

• ON - Les services Internet sont restreints.

5 Si vous souhaitez changer le mot de passe, sélectionnez 'change password

Dans ce cas, vous êtes renvoyé(e) à l'étape 3 de la procédure.

Cette option permet de définir la langue pour l'écran OSD de la fonction NETWORK.

1 Sélectionnez 'Language' sur le menu Network Setup. 2 Sélectionnez la langue désirée. 3 Lorsque vous avez terminé, appuyez sur RETURN.

L'affichage revient au menu de configuration réseau (Network Setup).

Mise à jour du micrologiciel (firmware update)

Cette procédure permet d'effectuer la mise à jour du micrologiciel du récepteur.

La mise à jour par le dispositif USB s'effectue en téléchargeant le fichier de mise à jour d'un ordinateur, sauvegardant ce fichier sur un dispositif USB puis insérant le dispositif USB dans le port USB du panneau avant du récepteur. Dans ce cas, le dispositif USB contenant le fichier de mise à jour doit d'abord être inséré dans le port USB du panneau avant du récepteur.

• Si un fichier de mise à jour est disponible sur le site Pioneer, téléchargez-le sur votre ordinateur. Le fichier de mise à jour télécharge du site Pioneer sur leur ordinateur est compris dans le format ZIP. Il doit être décompressé avant d'être sauvegardé sur le dispositif USB. Si le dispositif USB contient des fichiers téléchargés anciens ou des fichiers téléchargés pour d'autres modèles, supprimez.

Important

• NE débranchez PAS le cordon d'alimentation pendant la mise à jour.
• Ne déconnectez pas le périphérique mémoire USB pendant la mise à jour.
• Vérifiez la version du micrologiciel du récepteur dans le menu System Info avant d'effectuer la mise à jour et assurez-vous que la version enregistrée sur le périphérique mémoire USB est une version plus récente.
• L'opération de mise à jour peut réinitialiser les paramètres du récepteur à leurs valeurs d'origine (usine). Pour vérifier si cela s'applique à votre récepteur, veuillez consulter le site Web de Pioneer.

1 Sélectionnez 'firmware update' sur le menu network setup.

Le récepteur vérifie si le périphérique mémoire USB connecté à la prise USB à l'avant de l'appareil contient un micrologiciel pour la mise à jour.

Pour effectuer la mise à jour, sélectionnez 'start'.

• Si 'File Not Found' s'affiche, essayez ceci : -Aucun fichier de mise à jour n'a été trouvé sur le périphérique mémoire USB. Enregistrez le fichier dans le répertoire racine du périphérique mémoire USB.
• Essayez de déconnecter puis de reconnecter le périphérique USB ou d'enregistrer à nouveau le fichier de mise à jour. Dans le cas où l'erreur se reproduit, essayez d'utiliser un autre périphérique mémoire USB.

4 La mise à jour du micrologiciel va commencer. veillez attendre.

L'affichage OSD s'éteint pendant la mise à jour et l'indication 'UPDATE' s'affiche sur le panneau avant.

5 Lorsque l'indication 'complete' s'affiche, la procédure de mise à jour est terminée.

L'affichage revient automatiquement à l'écran de lecture.

• Si l'indication 'FAIL' s'affiche sur le panneau avant de l'appareil, cela signifie que la procédure de mise à jour a échoué. Essayez les manipulations suivantes :
• Mettez le récepteur hors tension, puis de nouveau sous tension et essayez d'effectuer de nouveau la mise à jour.
• Essayez de déconnecter puis de reconnectcer le périphérique USB ou d'enregistrer à nouveau le fichier de mise à jour. Dans le cas où l'erreur se produit, essayez d'utiliser un autre périphérique mémoire USB.

Réinitialisation aux paramètres d'origine (usine)

Utilisez cette option pour réinitialiser tous les paramètres de connexion réseau à leur valeur d'usine par défaut.

1 Sélectionnez 'Factory Reset' sur le menu Network Setup.

2 Sélectionnez 'Start'.

3 Sélectionnez 'OK' pour confirmer.

L'affichage revient automatiquement à l'écran de lecture.

Informations système

Il est possible de vérifier les paramètres réseau suivants.

• Adresse IP - pour vérifier l'adresse IP du récepteur.
• Adresse MAC - pour vérifier l'adresse MAC du récepteur.
• Release ID - Pour vérifier la version du micrologiciel du récepteur.

1 Sélectionnez 'System Info' sur le menu Network Setup. Les paramètres réseau du récepteur s'affichent. Lorsque vous avez terminé, appuyez sur RETURN.

L'affichage revient au menu de configuration réseau (Network Setup).

Cet appareil utilise les technologies suivantes pour la lecture en réseau :

Pour plus d'informations à ce sujet, voir la section Windows Media Player 11/Windows Media Player 12 à la page 45.

WMDRM (Microsoft Windows Media Digital Rights Management) est une plateforme protégeant et fournissant en toute sécurité des contenus pouvant être lus sur les ordinateurs, les périphériques portables et les périphériques en réseau. Cet appareil fonctionne comme un équipement de gestion des droits numériques Windows Media (WMRDM 10) pour les périphériques mis en réseau. Les contenus protégés par WMDRM ne peuvent être lus que sur les serveurs multimédiaPnant en charge WMDRM.

Les propriétaires de contenus employant la technologie WMDRM pour protéger leur propriété intellectuelle et leurs droits d'auteurs. Cet appareil utilise un logiciel WMDRM pour accéder aux contenus protégés par WMDRM. Si le logiciel WMDRM ne parvient pas à protéger les contenus, les propriétaires de contenus peuvent demander à Microsoft de révoquer la capacité du logiciel d'employer WMDRM pour lui ou copier du contenu protégé. La révocation n'affecte pas les contenus non protégés. Lorsque vous téléchargez des licences pour du contenu protégé, vous acceptez que Microsoft puisse inclure une liste de révocation avec dans les licences. Les propriétaires de contenus peuvent vous demander de mettre à jour le logiciel WMDRM pour accéder à leurs contenus. Si vous refusez une mise à jour, vous ne pourrez plus accéder aux contenus exigeant une mise à jour.

Ce produit est protégé par certains droits de propriété intellectuelle de Microsoft. L'emploi ou la distribution d'une telle technologie hors de ce produit sans licence Microsoft sont interdits.

DLNA

Lecteur audio DLNA CERTIFIED

La DLNA (Digital Living Network Alliance) est une alliance transindustrielle des sociétés de production d'appareils électroniques grand public, d'ordinateurs et de périphériques mobiles. Digital Living permet aux consommateurs de partager ainsi les médias numériques par leurs réseaux avec ou sans fil.

Le logo DLNA permet de trouver facilement les produits conformes aux Directives d'interopérabilité DLNA. Cet appareil est conforme aux Directives d'interopérabilité DLNA v1.5.

Lorsqu'un ordinateur intégrant un logiciel serveur DLNA ou un autre périphérique compatible DLNA est relié à ce lecteur, certains paramètres du logiciel ou du périphérique devront éventuellement être changés. Veuillez vous reporter au mode d'emploi du logiciel ou du périphérique pour plus d'informations à ce sujet.

DLNA™, le logo DLNA Logo et DLNA CERTIFIED™ sont des marques commerciales, des marques de service ou des marques d'homologation de Digital Living Network Alliance.

Contenus lisibles via un réseau

• Certains fichiers ne pourront pas être lus correctement bien qu'ils soient dans un format compatible.
• Les fichiers de films ou de photos ne peuvent pas être lus.
• Dans certains cas vous ne pourrez pas écouter une station radio Internet bien que vous l'ayez sélectionnée dans une liste de stations radio.
• Selon le type de serveur ou la version utilisée, certaines fonctions ne seront pas prises en charge.
• Les formats de fichiers pris en charge varient d'un serveur à l'autre. C'est pourquoi les fichiers qui ne sont pas pris en charge par votre serveur n'apparaissent pas sur cet appareil. Pour plus d'informations, contactez le constructeur de votre serveur.

Avis de non responsabilité concernant les contenus diffusés par un tiers

L'accès au contenu Web requiert un accès internet haut débit et peut aussi nécessiter l'enregistrement de vos coordonnées et le paiement d'un abonnement sur un site. Le contenu du site peut être changé, suspendu, interrompu sans aucun avertissement, Pioneer declinant toute responsabilité quant à d'éventuels changements.

Pioneer décline toute responsabilité quant au contenu, à sa disponibilité et quant à la continuité du service.

Anomalies lors de la lecture en réseau

• La lecture peut se bloquer si vous éteignez l'ordinateur ou supprimez des fichiers multimédia de l'ordinateur pendant la lecture de contenu.
• En cas de problèmes de réseau (trafic intense, etc.) le contenu risque de ne pas s'afficher ou de ne pas être lu correctement (la lecture peut être interrompue ou bloquée). Pour éviter ce type de problème, il est conseillé de relier le lecteur et l'ordinateur par un câble 100BASE-TX.
• Si plusieurs clients lisent les mêmes fichiers simultanément, la lecture peut être interrompue ou se bloquer.
• Selon le logiciel antivirus installé sur l'ordinateur raccordé et le réglage de ce logiciel, la connexion réseau peut se bloquer.

Pioneer n'est pas responsable du mauvais fonctionnement du lecteur et/ou des fonctions NETWORK due à une erreur ou à un dysfonctionnement de la communication avec votre connexion réseau et/ou leur ordinateur, ou un autre appareil raccordé. Veuillez contacter le fabricant de leur ordinateur ou votre fournisseur de service Internet.

"Windows Media™" est une marque commerciale de Microsoft Corporation.

Ce produit intègre une technologie détenue par Microsoft Corporation, qui ne peut être utilisée ou distribuée que sous licence de Microsoft Licensing, Inc.

Microsoft, Windows, 7, Windows Vista, Windows XP, Windows 2000, Windows Millennium Edition, Windows 98 et Windows NT sont des marques commerciales ou des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.

Aacplus

Le décodeur AAC emploie le AACPlus mis au point par Coding Technologies. (www.codingtechnologies.com)

FLAC (Free Lossless Audio Codec) est un codec de compression audio sans perte. Le son est compressé en FLAC sans perte de qualité. Pour plus d'informations sur le FLAC, consultez le site web suivant: http://flac.sourceforge.net/

vTuner est un service de base de données en ligne, permettant d'écouter des émissions de radio et de télévision sur Internet. vTuner regroupe des milliers de stations dans plus de 100 pays au monde. Pour plus d'informations sur vTuner, consultez le site web suivant : http://www-radio-pioneerer.com

Ce produit est protégé par certains droits de propriété intellectuelle de NEMS et BridgeCo. L'emploi ou la distribution d'une telle technologie hors de produit sans licence NEMS et BridgeCo, ou d'une filiale autorisée, sont interdits.

Windows Media est un logiciel intégré multimédia de Microsoft Windows, conçu pour créer et distribuer des média. Windows Media est soit une marque déposée soit une marque commerciale de Microsoft Corporation, enregistrée aux États-Unis et/ou dans d'autres pays. Utilisez une application autorisée par Microsoft Corporation pour créer, distribuer ou lire les contenus de format Windows Media. L'emploi d'une application non autorisée par Microsoft Corporation entraînera des erreurs de fonctionnement.

Windows Media DRM is an service DRM (Digital Rights Management) of the plateforme Windows Media. It is destined to assure the security of the distribution of content and audio et/ou video par un réseau IP, à un ordinateur ou un périphérique de lecture, de manière à ce que le distributeur puisse s'assurer de la façon dont ce content est utilisé. Le content protégé par WMDRM ne peut être lu que sur un composant compatible avec le service WMDRM.

Windows Media Player est un logiciel permettant de transmettre à une chaîne stéréo ou à un téléviseur de la musique, des photos et des films enregistrés sur un ordinateur Microsoft Windows.

Avec ce logiciel, vous pouvez des fichiers enregistrés sur ordinateur avec divers périphériques à l'endroit souhaité de la maison.

Ce logiciel peut être téléchargé du site Microsoft.

• Windows Media Player 11 (pour Windows XP ou Windows Vista)
• Windows Media Player 12 (pour Windows 7) Pour plus d'informations, consultez le site officiel Microsoft.

La fonction NETWORK de ce récepteur prend en charge les formats de fichiers suivants. Notez que certains formats de fichiers ne sont pas disponibles pour la lecture bien qu'ils figurent comme formats de fichiers lisibles. De plus, la compatibilité des formats de fichiers dépend du type de serveur. Assurez-vous auprès de votre serveur de la compatibilité des formats de fichiers pris en charge.

• Le fonctionnement de la radio Internet peut être affecté par l'environnement de communication Internet. Dans ce cas, la lecture sur le réseau peut ne pas être possible, même pour les formats de fichiers indiqués ci-après.

Fichiers de musique

Extension	Flux
MP3 (MPEG-1 Audio Layer 3)
.mp3a	Fréquence d'échantillonnage	32 kHz, 44,1 kHz, 48 kHz
	Débit binaire requis pour la quantification	16 bits
	Canal	2 canaux
	Débit binaire	8 kbps à 320 kbps
	VBR/CBR	Pris en charge/Pris en charge
WAV (LPCM)
.wav	Fréquence d'échantillonnage	32 kHz, 44,1 kHz, 48 kHz,88,2 kHz, 96 kHz,176,4 kHz, 192 kHz
	Débit binaire requis pour la quantification	16 bits, 24 bits
	Canal	2 canaux

WMA (WMA2/7/8/9)

.wmab	Fréquence d'échantillonnage	32 kHz, 44,1 kHz, 48 kHz
	Débit binaire requis pour la quantification	16 bits
	Canal	2 canaux
	Débit binaire	5 kbps à 320 kbps
	VBR/CBR	Pris en charge/Pris en charge
AAC (MPEG-4 AAC LC, MPEG-4 HE AAC (aacPlus v1/2))
.m4a	Fréquence d'échantillonnage	32 kHz, 44,1 kHz, 48 kHz
.aac
.3gp	Débit binaire requis pour la quantification	16 bits
.3g2
	Canal	2 canaux
	Débit binaire	16 kbps à 320 kbps
	VBR/CBR	Pris en charge/Pris en charge
FLAC
.flacc	Fréquence d'échantillonnage	32 kHz, 44,1 kHz, 48 kHz,88,2 kHz, 96 kHz,176,4 kHz, 192 kHz
	Débit binaire requis pour la quantification	16 bits, 24 bits
	Canal	2 canaux

a. Technologie de décodage audio MPEG Layer-3 sous licence de Fraunhofer I/S et Thomson multimedia. b. Les fichiers codés avec Windows Media Codec 9 peuvent être lus mais certains codecs ne sont pas pris en charge, en particulier Pro, Lossless, Voice. c. Les fichiers FLAC non-compressifs ne sont pas pris en charge. Pioneer ne garantit pas la lecture de tels fichiers.

Utilisation du menu d'accueil HOME

La section suivante décrit de façon détaillée comment effectuer les réglages adaptés à votre propre utilisation du récepteur et comment régler chaque système d'enceintes séparément selon vos exigences.

Important

• L'affichage à l'écran (OSD) n'apparaît pas si vous avez effectué la connexion au téléviseur via la sortie composite de votre téléviseur. Pour pouvoir afficher le menu d'accueil (Home Menu), utilisez la connexion HDMI.
• Si un casque est branché sur le récepteur, débranchez-le.
• Vous ne pouvez pas utiliser le menu Home Menu lorsquel l'entrée NETRADIPO. M. SERVERFAVORITE, iPod/USB ou ADAPTER est selectionnee.

1 Allumez le récepteur et votre téléviseur.

Appuyez sur ORECEIVER pour allumer le récepteur.

3 Appuyez sur RECEIVER, puis sur HOME MENU.

Le menu d'accueil (Home) s'affiche sur le téléviseur. Utilisez les touches / / ↔ et ENTER de la télécommande pour naviguer dans les écrans et sélectionner des options de menu. Appuyez sur la touche RETURN pour sortir du menu actuel.

• Appuyez sur HOME MENU à tout moment pour quitter le menu d'accueil (Home).

4 Sélectionnez le réglage que vous souhaitez ajuster.

1. Auto MCACC

1. Manual SP Setup
2. Input Assign
3. Speaker System
4. Video Parameter

6. HDMI Setup

7. AutoPowerDown 8. Networking and Other

8. Network Standby 9.10.2017

1. FL Demo Mode

VSX-827

1. Auto MCACC

1. Manual SP Setup
2. Input Assign

4. Pré Out Setting 5. WIND Out

5. HDMI Setup

1. Auto Power Down

7. Network Standby

1. FL Demo Mode

VSX-527

• Auto MCACC - Il s'agit d'une configuration surround automatique rapide et efficace (voir la section Configuration automatique du son surround (MCACC) à la page 23).

• Speaker Setting - Permet de préciser la taille et le nombre d'enceintes raccordées (voir ci-dessous).
• X. Crossover - Définit les fréquences qui seront envoyées vers le subwoofer (page 48).
• Channel Level - Permet d'ajuster l'équilibre général de votre système d'enceintes (page 49)
• Speaker Distance - Permet de préciser la distance de vos enceintes par rapport à la position d'écoute (page 49).

• Analog Input - Cette option permet d'indiquer l'équipement que vous avez connecté à l'entrée audio ANALOG IN1 (page 50).
• Component Input (VSX-827 uniquement) - Définit ce que vous raccordé aux entrées video en composantes (page 50).
• Speaker System (VXS-827 uniquement) - Permet de spécifier l'utilisation que vous souhaitez faire des bornés d'enceintes (page 50).

Video Parameter (VSX-827 unequipment)

• Video Converter - Cette option permet de convertir le signal vidéo pour utiliser la prise de sortie HDMI OUT pour tous les types de vidéo (page 50).
• Resolution - Pour spécifier la résolution du signal de sortie video (page 51).
• Aspect - Pour spécifier le format d'image (page 51).
• Pre Out Setting (VSX-527 uniquement) - Permet de specifier l'utilisation des sorties PRE OUT SURR BACK/FRONT HEIGHT (voir la section Configuration de l'option Pre Out (VSX-527 uniquement) à la page 51).
• HDMI Setup - Pour configurer la fonction 'Audio Return Channel' (voir la section Menu HDMI Setup à la page 53).
• Auto Power Down - Permet de mettre automatiquement le récepteur hors tension lorsqu'il n'a pas été utilisé pendant plusieurs heures (voir la section Le menu Auto Power Down à la page 52).
• Network Standby - Cette option permet d'utiliser la fonction AirPlay même lorsque le récepteur est en mode veille (voir la section Le menu Network Standby à la page 52).
• FL Demo Mode - Pour configurer l'affichage de la démonstration sur le panneau avant (voir la section Le menu FL Demo Mode à la page 52).

Configuration manuelle des enceintes

Ce récepteur permet d'effectuer des réglages précis pour optimiser l'impact du son surround. Ces réglages ne doivent être effectués qu'une seule fois (sauf si vous souhaitez modifier l'emplacement de votre système d'enceintes actuel ou ajouter de nouvelles enceintes).

Ces réglages sont destinés à optimiser les performances de votre système, mais si vous êtes satisfait des résultats obtenus avec la fonction de Configuration automatique du son surround (MCACC) à la page 23, il n'est pas nécessaire d'effectuer tous ces réglages.

Important

• VSX-827 uniquement : Selon la Speaker System, les parametres de réglage des enceintes différent. L'affichage OSD de ce mode d'emploi est un cas où la configuration Speaker System est régée sur Surr. Back.
• VSX-527 uniquement : Selon la Pre Out Setting, les parametres de réglage des enceintes différent. L'affichage OSD de ce mode d'emploi est un cas où la configuration Pre Out Setting est réglée sur Surr. Back.

Réglage des enceintes

Utilisez ce réglage pour définir la configuration des enceintes (taille, nombre d'enceintes). Il est conseillé de vous assurer que les réglages obtenus avec la fonction de Configuration automatique du son surround (MCACC) à la page 23 sont corrects.

1 Sélectionnez 'Manual SP Setup' sur la page Home Menu. 2 Sélectionnez 'Speaker Setting' sur le menu Manual SP Setup.

3 Choisissez l'ensemble d'enceintes à régler, puis sélectionnez une taille d'enceinte.

Utilisez ↔ pour sélectionner la taille (et le nombre) de chaque des enceintes suivantes :

• Front - Sélectionnez LARGE si vos enceintes avant reproduisent fidèlement les basses fréquences ou si vous n'avez pas raccordé de caisson de grave. Sélectionnez SMALL pour envoyer les basses fréquences au caisson de grave.
• Center - Sélectionnez LARGE si votre enceinte centrale reproduit fidèlement les basses fréquences ou SMALL pour envoyer les basses fréquences aux autres enceintes ou au caisson de grave. Si vous n'avez pas raccordé d'enceinte centrale, choisissez NO (le canal central est envoyé vers les autres enceintes).
• Front Height - Sélectionnéz LARGE si vos enceintes surround avant-haut produit de façon fidèle les fréquences graves. Sélectionnéz SMALL pour envoyer les fréquences graves vers les autres enceintes ou le subwoofer. Si vous n'avez pas raccordé d'enceintes avant-haut, choisissez NO.
• Le paramètre Front Height peut être ajusté uniquement lorsque Pre Out Setting est réglé sur Height.
• Surr - Sélectionnez LARGE si vos enceintes surround reproduisent fidèlement les basses fréquences. Sélectionnez SMALL pour envoyer les fréquences graves vers les autres enceintes ou le subwoofer. Si vous n'avez pas connecté d'enceintes surround, désisissez NO (le son des canaux surround est envoyé vers les autres enceintes).
• Surr. Back - Sélectionnez le nombre d'enceintes surround arrêté que vous possèdez (une, deux ou zéro). Sélectionnez LARGE si vos enceints surround reproduité de façon fidèle les fréquences graves. Sélectionnez SMALL pour envoyer les fréquences graves vers les autres enceintes ou le subwoofer. Si vous n'avez pas raccordé d'enceintes surround arrêté, sélectionnez NO.
• VSX-527 uniquement : Le paramètre Surr. Back peut être ajusté uniquement lorsque Pre Out Setting est réglé sur Surr. Back.
• VSX-527 uniquement : Si vous ne sélectionnez qu'une seule enceinte surround arrêté, assurez-vous que l'amplificateur supplémentaire est raccordé à la borne PRE OUT L (Single).
• VSX-827 uniquement : Si vous utilisez une seule enceinte surround arrière, raccordez-la aux bornes SURROUND BACK L (Single).
• Subwoofer - Les signaux LFE et les basses fréquences des canaux régés sur SMALL sont généres par le caisson de graves lorsqu'YES est sélectionné (voir les remarques cédssous). Choisissez le réglage PLUS si vous souhaitez que le caisson de graves émette les basses en continu ou si vous souhaitez des basses plus profondes (les basses fréquences normalement émises par les enceintes avant et centrale sont également acheminées vers le caisson de graves). Si vous n'avez pas racordé de caisson de grave, choisissez NO (les basses fréquences sont restitueées par d'autres enceintes).

4 Lorsque vous avez terminé, appuyez sur RETURN.

Veuillez retournez au menu Manual SP Setup.

Remarque

• Si vous sélectionnez SMALL pour les enceintes avant, le caisson de graves se règle automatiquement sur YES. En outre, les enceintes centrale, surround, surround arrière et avant-haut ne peuvent pas être réglées sur LARGE lorsque les enceintes avant sont réglées sur SMALL. Dans ce cas, toutes les basses fréquences sont envoyées au caisson de graves.
• Si les enceintes surround sont régées sur NO, les enceintes surround arrêtées sont automatiquement régées sur NO.
• Si vous avez un caisson de grave et que vous aimez que les basses ressortent, il peut paraître logique de sélectionner LARGE pour vos enceintes avant et PLUS pour le caisson de grave. Toutefois, ce besoin peut ne pas donner des résultats optimaux. En fonction de l'emplacement de vos enceintes dans la pièc éponse aux basses en réglant sur PLUS et YES ou en réglant alternatively les enceintes avant sur LARGE et SMALL, et laissez-vous guider par votre ouïe. Si vous rencontrez des difficultés, l'option la plus simple consiste à envoyer toutes les basses au caisson de grave en sélectionnant SMALL pour les enceintes avant.

Réglage par défaut: 100Hz Ce réglage détermine la coupure entre les basses lues par les enceintes régées sur LARGE, ou par le caisson de graves, et les basses lues par les enceintes régées sur SMALL. Il détermine également la fréquence de transition pour les basses du canal LFE. - Pour plus d'informations sur la taille des enceintes et leur sélection, voir la section Réglage des enceintes à la page 47.

3 Choisissez le point de coupure de fréquence.

Les fréquences qui se trouvent en-dessous de ce point de coupure seront envoyées vers le subwoofer (ou les enceintes LARGE).

4 Lorsque vous avez terminé, appuyez sur RETURN.

Veuillez retournez au menu Manual SP Setup.

Niveau de canal

En utilisant les réglages du niveau de canal, vous pouvez ajuster l'équilibre général de votre système d'enceintes, facteur essentiel à la configuration d'un système homéciné.

Attention

• Les tonalités de test utilisées lors du réglage du niveau des canaux sont générées à un volume élevé.

3 Sélectionner une option de configuration.

• Manual - Déplacez manuellement les tonalités de test d'une enceinte à l'autre et ajustez les différents niveaux de canal.
• Auto - Ajuste les niveaux de canal en suivant le déplacement automatique des tonalités de test d'une enceinte à l'autre.

5 Réglez le niveau de chaque canal à l'aide des touches ↔ / ↔

Si vous avez sélectionné Manual, utilisez ↑/↓ pour changer d'enceinte. La configuration Auto génère des tonalités de test selon l'ordre affiché à l'écran :

Réglez le niveau de chaque enceinte pendant l'émission de la tonalité d'essai.

Remarque

• Si vous utilisez un compteur de niveau de pression acquisitque (SPL), effectuez les relevés de la position d'écoute principale et reglez le niveau de chaque enceinte sur 75 dB SPL (pondération C/lecture lente).
• La tonalité d'essai du subwoofer est émise à faible volume. Il se peut que vous deviez effectuer un nouveau réglage si l'essai a été réalisé avec une véritable bande son.

6 Lorsque vous avez terminé, appuyez sur RETURN.

Veuillez retournez au menu Manual SP Setup.

Astuce

• Vous pouvez modifier les niveaux des canaux à tout moment en appuyant sur RECEIVER, puis sur CH SELECT et LEV +/- de la télécommande. Vous pouvez également appuyer sur CH SELECT et utiliser ↑/↓ pour sélectionner le canal, puis utiliser ←/→ pour ajuster les niveaux des canaux.

Distance des enceintes

Pour que votre système affiche une belle profondeur et une séparation idéale, vous devez préciser la distance séparant les enceintes et leur position d'écoute. Le récepteur peut alors ajouter le retard nécessaire pour obtenir un son surround correct.

3 Ajustez la distance de chaque enceinte en utilisant ← / →

Vous pouvez régler la distance de chaque enceinte par incrémentations de 0.1m

4 Lorsque vous avez terminé, appuyez sur RETURN.

Retournez au menu Manual SP Setup.

Menu d'affection d'entrée

Ce menu permet d'attribuer une fonction d'entrée à la prise d'entrée audio analogique et à la prise d'entrée vidéo en composantes (prise d'entrée vidéo en composantes pour le VSX-827 uniquement).

• Pour plus d'informations sur l'attribution des signaux d'entrée numériques, voir la section Sélection du signal d'entrée audio à la page 25.

Entrée analogique

La prise d'entrée audio ANALOG IN1 est associée au lecteur CD lors de la fabrication du récepteur, mais vous pouvez changer cela si vous le souhaitez et attribuer la prise à l'entrée TV.

1 Sélectionnez 'Input Assign' sur la page Home Menu. 2 Sélectionnez 'Analog Input' sur le menu Input Assign.

VSX-827

3 Sélectionnez l'option d'entrée souhaitée pour la prise d'entrée audio ANALOG IN1. 4 Lorsque vous avez terminé, appuyez sur RETURN. Vous tournez au menu Input Assign.

Remarque

Lors de la lecture à partir de l'entrée audio analogique, accédez au menu d'entrée CD ou TV, appuyez sur la touche RECEIVER puis appuyez à plusieurs reprises sur la touche SIGNAL SEL pour sélectionner A (Analogique). (voir la section Sélection du signal d'entrée audio à la page 25)

Entrée component (VSX-827 uniquement)

La prise d'entrée audio COMPONENTVIDEO IN1 est associée au lecteur DVD lors de la fabrication du récepteur, mais vous pouvez changer ce réglage si vous le souhaitez et attribuer la prise à l'entrée SAT/CBL.

Sélectionnez 'Input Assign' sur la page Home Menu. Sélectionnez 'Component Input' sur le menu Input Assign.

3 Sélectionnez l'option d'entrée souhaitée pour la prise d'entrée COMPONENT VIDEO IN1.

Sélectionnez DVD, SAT/CBL ou OFF.

1. Lorsque vous avez terminé, appuyez sur RETURN.

Retournez au menu Input Assign.

Assurez-vous d'avoir bien raccordé les câbles audio de l'appareil aux entrées correspondantes à l'arrière du récepteur.

Configuration du speaker system (VSX-827 uniquement)

Cette section permet de choisir si le signal de sortie audio des bornes d'enceintes B doit être envoyé vers les enceintes surround arrière (ou les enceintes B), ou bien vers les enceintes avant-haut.

• Réglage par défaut : Surr. Back

1 Sélectionnez 'Speaker System' sur la page Home Menu.

2 Sélectionnez l'option Speaker System à l'aide des touches /.

• Surround Back - Le son est émis par les enceintes surround arrière ou par les enceintes B.
• Height - Le son est émis par les enceintes avant-haut.

Lorsque vous avez terminé, appuyez sur RETURN. Retournez au menu d'accueil (Home).

Configuration des paramètres vidéo (VSX-827 uniquement)

Cet appareil peut effectuer une conversion ascendante du signal vidéo entre sur les bornes vidéo composite ou vidéo en composantes; le signal de sortie est envoyé sur la prise HDMI OUT. Les différents réglages pour cette fonction sont décrits ci-après.

Convertisseur vidéo

Cette option permet d'activer/désactiver la fonction de conversion du signal d'entrée video arrivant sur chaque prise video composite. Lorsque OFF est sélectionné, les paramètres de résolution et de format d'image ne peuvent pas être réglés.

1 Sélectionnez 'Video Parameter' sur la page Home Menu.

2 Sélectionnez 'Video Converter' sur le menu Video Parameter.

3 Sélectionnez la configuration souhaitée pour chaque type d'entrée vidéo.

• ON - Le signal de sortie est aussi envoyé vers la prise HDMI OUT.

• OFF - Le signal au niveau de la prise d'entrée HDMI pour la fonction d'entrée sélectionnée est envoyé vers la prise de sortie HDMI OUT. Le signal d'envoyé au niveau des prises vidéo composite et des prises vidéo en composantes ne sera pas envoyé vers la prise de sortie HDMI OUT.

4 Lorsque vous avez terminé, appuyez sur RETURN.

Vous revenez au menu Video Parameters.

Résolution

Cette section permet de désigner la résolution de sortie du signal vidéo (lorsque le signal d'entrée vidéo est envoyé vers la prise HDMI OUT, réglez cette option en fonction de la résolution de chaque téléviseur et des images que vous souhaitez regarder).

• Ce réglage ne s'applique pas aux signaux vidéo entrés via la connexion HDMI.

3 Sélectionné la résolution de sortie.

• AUTO - La résolution est sélectionnée automatiquement en fonction des caractéristiques du téléviseur (moniteur) connecté via la prise HDMI.
• PURE - Les signaux ont la même résolution en sortie qu'en entrée.
• 480p/720p/1080i/1080p - Le signal de sortie à la résolution spécifique ici (480p indique une résolution de 480/576).

4 Lorsque vous avez terminé, appuyez sur RETURN.

Vous revenez au menu Video Parameter.

Remarque

• Si la résolution spécifique n'est pas compatible avec le téléviseur (moniteur), aucune image ne sera fournie. L'absence d'image peut être due dans certains cas aux signaux de protection anticopie. Il faut alors changer de réglage.

Format

Cette section permet de désigner le format d'image lorsque le signal d'entrée vidéo analogue est envoyé vers la prise de sortie HDMI OUT. Effectuez les réglages souhaités et vérifiez l'image obtenue sur l'écran (si l'écran ne correspond pas à votre écran, des parties seront tronquées ou des bandes noires apparaîtront).

3 Sélectionnez le format d'image souhaité.

• THROUGH - Le signal d'entrée vidéo est sans modification.
• NORMAL - Des bandes noires apparaissent en haut et en bas de l'image ou bien de chaque côté de celle-ci.

4 Lorsque vous avez terminé, appuyez sur RETURN.

Vous revenez au menu Video Parameter.

Remarque

• Si l'image n'est pas adaptée à votre type de téléviseur, réglez le format sur l'appareil source ou sur l'écran.

Configuration de l'option pre out (VSX-527 uniquement)

Cette option permet de choisir la connexion qui doit être utilisée avec les sorties PRE OUT SURR BACK/FRONT HEIGHT, entre les enceintes surround arrière et les enceintes surround avant-haut. Un amplificateur supplémentaire est nécessaire pour le raccordement des enceintes.

Réglage par défaut: Surr. Back

2 Sélectionnez les enceintes à connecter aux sorties PRE OUT SURREN back/front HEIGHT, à l'aide des touches ↔ / →

• Surr. Back - Raccordez les enceintes surround arrière.
• Hauteur - Raccordez les enceintes avant-haut.

Le menu auto power down

Ce menu permet de mettre le récepteur hors tension après une durée définie d'inactivité de plusieurs heures.

• Réglage par défaut : 6H

Sélectionnez 'Auto Power Down' sur la page Home Menu.

VSX-827

2 Définissez la durée d'inactivité avant la mise hors tension. - Vous pouvez choisir entre les valeurs 2, 4, 6 heures ou OFF (mise hors tension automatique désactivée). 3 Lorsque vous avez terminé, appuyez sur RETURN. Retournez au menu d'accueil (Home).

Le menu network standby

Ce menu permet de configurer la fonction AirPlay pour utiliser le récepteur à partir d'un ordinateur connecté au même réseau local (LAN) que le récepteur, même lorsque ce dernier est en mode veille.

Sélectionnez 'Network Standby' sur la page Home Menu.

VSX-827

2 Activez (ON) ou déactivez (OFF) l'utilisation en mode veille.

• ON - La fonction AirPlay peut être utilisée même lorsque le récepteur est en mode veille.
• OFF - La fonction AirPlay ne peut pas être utilisée lorsque le récepteur est en mode veille (ceci permet de réduire la consommation électrique en mode veille).
• Si l'option Network Standby est activée (ON), la consommation électrique sera plus importante lorsqu'elle recepteur est en veille.

Lorsque vous avez terminé, appuyez sur RETURN.

Retournez au menu d'accueil (Home).

Le menu FL demo mode

Permet de définir si les démonstrations doivent s'afficher sur le panneau avant ou non.

Sélectionnez 'FL Demo Mode' sur la page Home Menu.

VSX-827

2 Sélectionnez ON ou OFF respectivement pour activer ou désactiver l'affichage des démonstrations. 3 Lorsque vous avez terminé, appuyez sur RETURN. Retournez au menu d'accueil (Home).

Les opérations synchronisées décrites ci-après sont possibles avec un téléviseur ou un lecteur Blu-ray Disc Pioneer compatible avec la fonction Control HDMI, lorsque l'équipement est connecté à l'appareil via un câble HDMI.

Mode amp synchronisé

Le volume du récepteur peut être régulé ou le son coupé avec la télécommande du téléviseur.

- Commutation automatique des entrées

L'entrée du récepteur change automatiquement en cas de changement de chaîne de télévision ou lorsqu'un équipement compatible avec la fonction Control HDMI est lu.

Important

• Pour les équipements Pioneer, la fonction Control HDMI est aussi appelée "KURO LINK".
• Il n'est pas possible d'utiliser la fonction Control HDMI avec des équipements qui ne la prennent pas en charge.
• Nous garantissons uniquement que ce récepteur fonctionne avec des équipements Pioneer compatibles avec la fonction Control HDMI. Cependant, nous ne garantissons pas que toutes les opérations synchronisées fonctionnent avec les équipements qui prennent en charge la fonction Control HDMI.
• Pour utiliser la fonction Control HDMI, connectez l'appareil et l'équipement voulu à l'aide d'un cable haut débit High Speed HDMI®. La fonction Control HDMI peut ne pas fonctionner correctement si un cable de type différent est utilisé.
• Pour de plus amples informations sur les diverses opérations, les réglages, etc., reportez-vous au mode d'emploi de chaque composant.

Connexions pour la fonction control HDMI

La fonction Control HDMI peut être utilisée pour synchroniser le fonctionnement du récepteur avec un téléviseur et d'autres équipements.

• Veillez à connecter le cable audio du téléviseur à l'entrée audio de l'appareil. Lorsque le téléviseur et le récepteur sont raccordés par des connexions HDMI, si le téléviseur prend en charge la fonction HDMI Audio Return Channel, le son du téléviseur est envoyé vers le récepteur via la prise

HDMI et il n'est alors pas nécessaire de connecter un câble audio. Dans ce cas, régalez l'option ARC sur ON dans le menu de configuration HDMI Setup (voir la section Menu HDMI Setup ci-dessous).

Pour plus de détails, voir la section Connexion au moyen de l'interface HDMI à la page 17.

Important

• Lors du raccordement de cet appareil ou de la modification des raccordements, veillez à mettre l'appareil hors tension et à débrancher le cordon d'alimentation de la prise secteur. Toutes les connexions sont terminées, branchez le cordon d'alimentation sur la prise secteur.
• Lorsque ce récepteur est relié à une prise secteur, un processus d'initialisation HDMI de 2 à 10 secondes commence. Durant celui-ci, il n'est pas possible d'effectuer d'autres opérations. L'indicateur HDMI clignote sur l'afficheur pendant l'initialisation, et vous pouvez mettre le récepteur sous tension lorsque cela cesse de clignoter.
• Pour bénéficier de tous les avantages de cette fonction, nous vous recommandons de connecter votre équipement HDMI non pas au téléviseur, mais directement à la prise HDMI de l'appareil.

Pour utiliser la fonction d'Control HDMI, il est nécessaire de régler les paramètres de cet appareil et des équipements connectés compatibles avec la fonction d'Control HDMI. Pour plus d'informations, reportez-vous au mode d'emploi de chaque équipement.

Allumez le récepteur et votre téléviseur.

Appuyez sur RECEIVER pour allumer le récepteur.

Commutez l'entrée du téléviseur sur l'entrée qui connecte ce récepteur au téléviseur via le câble HDMI correspondant.

Appuyez sur RECEIVER, puis sur HOME MENU.

Le menu d'accueil (Home) s'affiche sur le téléviseur. Utilisez les touches / / ↔ et ENTER de la télécommande pour naviguer dans les écans et

Sélectionner des options de menu. Appuyez sur la touche RETURN pour sortir du menu actuel.

• Appuyez sur HOME MENU à tout moment pour quitter le menu d'accueil (Home).

VSX-827

Sélectionnez le réglage 'control' souhaité.

Choisissez selon que vous pouvez ON ou OFF la fonction Control HDMI de cet appareil. Pour utiliser la fonction Control HDMI, vous devez l'activer en la réglant sur ON. Lorsque vous utiliserez un équipement qui ne prend pas en charge la fonction Control HDMI, désactivez-la en la réglant sur OFF.

• ON - Pour activer la fonction Control HDMI. Lorsque ce produit est hors tension et qu'un équipement connecté prenant en charge la fonction Control HDMI est mis en lecture, les signaux audio et video sont soit sur le téléviseur via la connexion HDMI.
• OFF - Pour désactiver la fonction Control HDMI. Les opérations synchronisées ne peuvent pas être utilisées. Lorsque cet appareil est éteint, les signaux audio et video des sources raccordées par une liaison HDMI ne sont transmis.

Sélectionnez le réglage 'ARC' souhaité.

Lorsqu'un téléviseur prend en charge la fonction HDMI Audio Return Channel est connecté au récepteur, le son du téléviseur peut être entré via la prise HDMI.

• ON - Le son du téléviseur est entré via la prise HDMI. Cette option peut uniquement être sélectionnée lorsque Control est réglé sur ON.
• OFF - Le son du téléviseur est entré via les prises d'entrée audio autres que HDMI.

Lorsque vous avez terminé, appuyez sur RETURN. Retournez au menu d'accueil (Home).

Avant la synchronisation

Une fois que tous les raccordements et réglages sont terminés, vous devez :

1. Mettez tous les équipements en mode veille. 2. Mettez tous les équipements sous tension, en terminant par le téléviseur. 3. Choisissez l'entrée HDMI par laquelle le téléviseur est relié à ce récepteur et assurez-vous que le signal de sortie vidéo des composants raccordés est indiqué correctement à l'écran. 4. Vérifiez si les composants raccordés aux entrées HDMI sont correctement indiqués.

Cette section décrit le fonctionnement de la fonction Control HDMI avec un équipement connecté compatible.

Mode amp synchronisé

• Dans l'écran de menu du téléviseur compatible avec la fonction Control HDMI, activez la lecture audio sur cet appareil, et l'appareil passera en mode d'amplification synchronisée synchronized amp. Lorsque le mode amp synchronisé est en service, il est annulé lorsque le récepteur est mis hors tension. Pour réactiver le mode synchroné amp, activez la lecture audio sur cet appareil à l'aide de l'écran de menu du téléviseur, etc. L'appareil se mettra sous tension et passera en mode synchroné amp.
• En mode d'amplification synchronisée, ce mode est annulé si une opération produit du son en provenance du téléviseur est effectuee a partir de I'ecran de menu du téléviseur, etc. Lorsque le mode amp synchronisé est annulé, le récepteur se met hors tension si vous regardiez une source à signal HDMI ou une émission de télévision sur le télévisuer.
• Synchronisation avec un téléviseur
• Vous pouvez mettre le récepteur en veille en même temps que le téléviseur. (Seulement lorsque l'entrée d'un composant raccordé au récepteur par la liaison HDMI est sélectionnée ou lorsque vous regardez la télévision.)
• Commutation automatique des entrées
• L'entrée de l'appareil change automatiquement lorsqu'un équipement compatible avec la fonction Control HDMI est mis en lecture.
• L'entrée du récepteur change automatiquement en cas de changement de chaîne de télévision.
• Le mode amp synchronisé reste juste même si vous commutez l'entrée de ce récepteur sur un autre composant que celui raccordé par une liaison HDMI.

• Connectez le téléviseur et les autres équipements (lecteur Blu-ray Disc, etc.) directement à votre récepteur. L'interruption d'un raccordement direct avec d'autres amplificateurs ou un convertisseur AV (comme un commutateur HDMI) peut provoquer des erreurs de fonctionnement. Lorsque la fonction Control HDMI est ON, il est possible d'envoyer les signaux audio et vidéo depuis un lecteur vers le téléviseur via la connexion HDMI, même si l'appareil est en mode veille, mais ici uniquement si l'équipement connecté (lecteur Blu-ray Disc, etc.) et le téléviseur sont compatibles avec la fonction Control HDMI. Dans ce cas, le récepteur se met sous tension et les témoins d'alimentation et HDMI s'allument.

Configurer la télécommande pour commander d'autres composants

La plupart des composants peuvent être affectés à l'une des touches de fonctions d'entrée en utilisant le code de préréglage du fabricant du composant mémorisé dans la télécommande.

Cependant, veuillez remarquer qu'il y a des cas où seulement certaines fonctions peuvent être contrôlées après affectation du code de préréglage ajusté ou bien les codes pour fabricant se trouvant dans la télécommande ne fonctionneront pas pour le modèle que vous utilisez.

Remarque

• Les touches TV CONTROL servent uniquement à commander un téléviseur (par exemple : codes pour télévision, télévision par câble, télévision par satellite ou télévision numérique).
• Pour annuler ou abandonner la configuration, maintenez la touche [RECEIVER].
• Au bout d'une minute d'inactivité, la télécommande arrête automatiquement l'opération.

Sélectionner directement des codes de prépréglement

1 Tout en appuyant sur la touche [RECEIVER], maintenez la touche '1' enfoncée pendant trois secondes. 2 Appuyez sur la touche de fonction d'entrée correspondant au composant que vous pouvez utiliser.

Le composant peut être affecté à la touche BD, DVD, DVRB/DDR, SAT/CBL, GAME, VIDEO, CD, ou TV.

• Pour affecter des codes préréglés à TV CONTROL, appuyez ici sur INPUT.

Utilisez les touches numériques pour entrer le code de prééglage.

Les codes de prééglage sont indiqués en page 56.

Si vous avez entré le bon code, le composant raccordé se met sous ou hors tension.

La mise sous ou hors tension n'a lieu que si le composant peut être directement allumé par la télécommande.

4 Répétez les étapes 2 et 3 pour essayer un autre code ou entrer un code pour un autre composant à commander. 5 Lorsque vous avez terminé, appuyez sur la touche RECEIVER.

Suppression de tous les réglages de la télécommande

Voulez effacer tous les préreglages et rétablir les réglages d'usine.

Tout en appuyant sur la touche [RECEIVER], maintenez la touche '0' enfoncée pendant trois secondes.

Codes de préréglages par défaut

Touché de fonction d'entrée	Code de prépréglage
BD	2 2 5 5
DVD	2 2 5 6
DVR/BDR	2 2 5 7
SAT/CBL	6 3 2 5
GAME	5 0 0 3
VIDEO	6 0 9 9
CD	5 0 0 0
TV	0 2 9 1
TV CONTROL	0 2 9 1

Commandes pour les téléviseurs

La télécommande du récepteur permet aussi de commander des équipements tels que TV, TV numérique, TV satellite / cable, après avoir entré les codes appropriés ou effectué la procédure d'apprentissage des commandes au niveau du récepteur (pour plus d'informations, voir la section Commander le reste de votre système à la page 55). Utilisez les touches de fonction d'entrée pour sélectionner le composant.

• Les touches TV CONTROL de la télécommande sont destinées à commander le téléviseur affecté à la touche TV CONTROL INPUT.

Touche(s)	Fonction
TV CONTROL Ⓞ	Pourmettrele téléviseur enmodeveilou sous tension.
TV CONTROL INPUT	Commute l'entrée téléviseur.(Pas possible avec tous les modélés.)
TV CONTROL CH +/-	Sélectionneles chaînes.
TV CONTROL VOL +/-	Ajustele volume du téléviseur.
©SOURCE	Appuyezpourallumer ouéteindre l'appareil affectéàla touche TV.
HOME MENU	Utilisezce cette touche comme la touche GUIDE pour la navigation.
RETURN	Permetse sélectionner le sous-titrage codé avec la télévision numérique.
Touches numériques	S'utilisent pour sélectionner un chaîne télévision spécifique.
ENTER	Utilisezce cette touche pour saisir une chaîne.
MENU	Appuyezsur cette touche pour afficher le menu du téléviseur.
↑/↓/←/→/ENTER	Appuyezsur cette touche pour sélectionner ouajuster et naviguer parmi les éléments de l'écran de menu.
CH +/-	Sélectionneles chaînes.

Commandes pour autres composants

Cette télécommande peut commander ces composants (BD, DVD, CD, DVR (BDR), VCR, CD-R) après avoir entré les codes corrects ou effectué l'apprentissage des commandes au niveau du récepteur (voir la section Commander le reste du système à la page 55 pour en savoir plus). Utilisez les touches de fonction d'entrée pour sélectionner le composant. Pour lecteur Blu-ray Disc, lecteur DVD, lecteur CD, DVR (BDR), VCR, CD-R:

Touche(s)	Fonction
©SOURCE	Appuyez sur cette touche pour allumer le composant ou lemettre en veille.
I-«	Appuyez sur cette touche pour returner au début de la piste en cours.Les pressions répetées font sauter au début des pistes précédentes.
►I	Appuyez sur cette touche pour avancer au début de la piste suivant.Les pressions répetées font sauter au début des pistes suivantes.
II	Faire une pause dans la lecture ou l'enregistrement.
►	Permet de lancer la lecture.
►	Tenez cette touche enforcée pour une lecture rapide.
«	Tenez cette touche enforcée pour une lecture arrête rapide.
■	Arrête la lecture (sur certains modèles, la pression de cette touche lorsqu'elle disque est déjà arrêté peut entraîner l'ouverture du plateau).
Touches numériques	Permettent d'entrez un nombre de titre, de chapitre ou de plage.
DISP	Appuyez sur cette touche pour afficher des informations.
TOP MENU	Affiche le menu 'supérieur' du disque d'un lecteur de BD/DVD.
MENU	Affiche les menus du BD/DVD ou DVR que vous utilisez.

Touches(s)	Fonction
↑/↓/←/→/ENTER/RETURN	Permet de naviguer dans le menu/les options du BD/DVD.
HOME MENU	Affiche l'écran HOME MENU.
CH +/-	Sélectionne les chaînes. (DVR/VCR uniquement)

Liste des codes de préréglage

Vous ne devriez rencontrer aucun problème de commande d'un composant si le fabricant apparait dans la liste. Il se peut toutefois que certains codes de fabricant figurant dans la liste ne fonctionnent pas pour le modèle que vous utilisez. Il est également possible que seules certaines fonctions puissent être commandées après l'affectation du code de préreglage approprié.

Important

• Nous ne garantissons pas le fonctionnement de la télécommande avec les produits indiqués dans la liste. Il est possible que la télécommande ne fonctionne pas avec un appareil même lorsque le code de prépréglage indiqué est entré.

exempl:

Téléviseur —— Catégorie Pioneer 0113 —— Code de préreglage Fabricant

Téléviseur

Pioneer 0113,0233,0252,0275,0291, 0295,0296,0305

A. R. Systems 0155

Acme 0141

Acura 0142,0154

ADC 0140

Si les commandes ne fonctionnent pas avec les codes de préparamétrage ci-dessous, essayez d'utiliser les codes de préparamétrage indiqués pour les produits BD, DVR (BDR, HDR).

Pioneer 2014

AEG 2188

Aiwa 2149

Akai 2096

Akura 2186

Alba 2122, 2133, 2143

Amitech 2188

AMW 2189

Awa 2189

Bang & Olufsen 2191

Bellagio 2189

Best Buy 2185

Brainwave 2188

Brandt 2112, 2139

Bush 2122, 2143, 2177, 2184

Cambridge Audio 2180

CAT 2182,2183

Centrum 2183

CGV 2180, 2188

Cinetec 2189

Clatronic 2184

Coby 2190

Conia 2177

Continental Edison 2189

Crown 2188

C-Tech 2181

CyberHome 2103, 2132

Daenvx 2189

Daewoo 2130, 2154, 2188, 2189

Daewoo International 2189

Dalton 2187

Dansai 2179, 2188

Dayton 2105, 2128, 2189

Dayton 2189

DEC 2184

Decca 2188

Denon 2161, 2163

Denver 2164, 2184, 2186, 2190

Denzel 2178

Diamond 2180, 2181

DK Digital 2129

Dmtech 2095

Dual 2178

DVX 2181

Easy Home 2185

Eclipse 2180

Électrohome 2188

Elin 2188

Elta 2142, 2188

Enzer 2178

Finlux 2180, 2188

Gericom 2145

Global Solutions 2181

Global Sphere 2181

Goodmans 2122, 2165, 2184

Graetz 2178

Grundig 2148

Grunkel 2188

H&B 2184

Haaz 2180, 2181

HiMAX 2185

Hitachi 2110, 2178, 2185

Innovation 2097

JVC2119,2136,2152

Kansai 2190

Kennex 2188

Kenwood 2146

KeyPlug 2188

Kiiro 2188

Kingavon 2184

Kiss 2178

Koda 2184

KXD 2185

Lawson 2181

Lescon 2179

Lenco 2184, 2188

LG 2111, 2115, 2135, 2138, 2160, 2171

Life 2097

Lifetec 2097

Limit 2181

Loewe 2151

LogicLab 2181

Magnavox 2184

Majestic 2190

Marantz 2157

Marquant 2188

Matsui 2139

Mecotec 2188

Medion 2097

MiCO 2180

Micromaxx 2097

Microstar 2097

Minoka 2188

Mizuda 2184.2185

Monyka 2178

Mustek 2101

Mx Onda 2180

Naiko 2188

Neufunk 2178

Nevir 2188

NU-TEC 2177

Onkyo 2167

Optim 2179

Optimus 2099

Orava 2184

Orbit 2189

Orion 2156

P&B 2184

Pacific 2181

Panasonic 2113, 2114, 2121, 2127, 2131, 2170

Philips 2100, 2106, 2117, 2118, 2126, 2134, 2157

Pointer 2188

Portland 2188

Powerpoint 2189

Prosonic 2190

Provision 2184

Raite 2178

RedStar 2186, 2188, 2190

Reoc 2181

Roadstar 2116, 2184

Ronin 2189

Rowa 2177

Rownsonic 2183

Saba 2112, 2139

Sabaki 2181

Saivod 2188

Samsung 2110, 2137, 2158, 2173, 2176

Sansui 2180, 2181, 2188

Sanyo 2140, 2166

ScanMagic 2101

Schaub Lorenz 2188

Schneider 2095

Scientific Labs 2181

Scott 2120, 2187

fonctionnent pas avec les codes

de préréglage ci-dessous,

essayez d'utiliser les codes de

préréglages indiqués pour les

produits DVD, DVR (BDR, HDR)

Pioneer 2034, 2192, 2255, 2258, 2259, 2260, 2281

Denon 2310, 2311, 2312

Hitachi 2307, 2308, 2309

JVC 2290, 2291, 2293, 2294, 2295, 2296

LG 2286, 2287

Marantz 2302, 2303

Mitsubishi 2300, 2301

Onkyo 2289

Panasonic 2277, 2278, 2279

Philips 2280

Samsung 2282

Sharp 2304, 2305, 2306

Sony 2283, 2284, 2285, 2292

Toshiba 2288, 2262

Yamaha 2297, 2298, 2299

DVR (BDR, HDR)

Si les commandes ne

fonctionnent pas avec les codes

de préréglage ci-dessous,

essayez d'utiliser les codes de

prégrégles indiqués pour les produits DVD, BD.

Découreur satellite (combine SAT/PVR)

@sat 6251

Allvision 6199

Atsat 6251

Bavtronic 6230,6199

Boca 6187

BskvB 6210

Bush 6254

Canal Satellite 6278

Comag 6199, 6187

Daewoo 6182

Diffusion 6269

Diqihome 6218

DiqiQuest 6251

Digital 6187

DMT 6192

Edition 6247

eMTech 6196

GbsAT 6196

Gecco 6199

Globo 6199

Goodmans 6254, 6218

Hirschmann 6230.6199

Humax 6241, 6242

Huth 6192

Hyundai 6192

Kathrein 6272

LaSAT 6230

LG 6192

Luxor 6265

Maximum 6238

Mediacom 6198

MediaSat 6277

Medion 6230, 6199

Microstar 6192

Morgan's 6199

Mysky 6212, 6211

NEOTION 6238

Nichimen 6254

Nokia 6206

Opentel 6199

Orbis 6199

Page 6273, 6211

Panasonic 6178

Philips 6263,6277

Pilotime 6278

Pixx 6191

Proscan 6234

Rebox 6196

Sagem 6258

Samsung 6198, 6197, 6273

Sat Control 6251

Schneider 6198

Schwaiger 6230, 6192, 6199, 6187

Séda Electronique 6198

Serd 6199

Sharp 6218

SilverCrest 6187

SKY 6210, 6212, 6211

SKY Italia 6212

Sky XL 6199

Skymaster 6192

Skypex 6230

Skyplus 6230, 6238, 6199

Stream System 6251

Sumin 6199

Sunny 6251

Targa 6191

TechniSat 6216, 6223

Technosonic 6254

Téléstar 6216, 6223

Thomson 6210, 6265

TNT SAT 6258

Topfield 6198

Viasat 6273

Visiosat 6254, 6191

Wisi 6230

Xoro 6191

Xtreme 6251

Zehnder 6192, 6199, 6249

Décodeur câble (combine cable/pvr)

Freebox 6274

Humax 6248, 6224

Nokia 6208

Scientific Atlanta 6225

Telewest 6225

Thomson 6270

UPC 6270

Virgin Media 6225

Pioneer 5000, 5011, 5062, 5063, 5064, 5067, 5068, 5070, 5071, 5072, 5073, 5074, 5075

AKAI 5043

Asuka 5045

Denon 5019

Fisher 5048

Goldstar 5040

Hitachi 5042

Kenwood 5020, 5021, 5031

Luxman 5049

Marantz 5033

Onkyo 5017, 5018, 5030, 5050

Panasonic 5036

Philips 5022, 5032, 5044

RCA 5013, 5029

Roadstar 5052

Sharp 5051

Sony 5012, 5023, 5026, 5027, 5028, 5039

Lecteur de disque laser

Pioneer 5002, 5003, 5004, 5005, 5006, 5007, 5008, 5009, 5010

Platine à cassette

Pioneer 5058, 5059

Platine à cassette

Pioneer 5057

Pioneer 5056

Lecteur réseau audiophile

Pioneer 5063

Jeu

X-Box 2313

Guide de dépannage

Souvent, les opérations incorpactes sont interprétées comme des problèmes ou des dysfonctionnements. Si vous estimiez que cet appareil ne fonctionne pas correctement, vérifiez les points ci-dessous. Inspectez les autres appareils électriques raccordés au récepteur car quelquefois, le problème provient d'un autre appareil. Si le problème ne peut pas être résolu grâce à la liste de contrôle ci-dessous, consultez le service après-vente Pioneer indépendant agrée le plus proche pour effectuer la réparation.

• Si l'appareil ne fonctionne pas normalement en raison d'effets extérieurs comme l'électricité statique, débranchez la fiche d'alimentation de la prise de courant et rebranchez-la pour revenir aux conditions normales de fonctionnement.

Généralités

Impossible de mettre l'appareil sous tension. → Débranche la fiche d'alimentation de la prise murale, et rebranche-la. Veillez à ce qu'aucun brin de fil d'enceinte lâché ne touche le panneau arrière. Ceci pourrait provoquer la coupure automatique du récepteur. Le récepteur s'éteint brusquement. Lorsque la fonction Auto Power Down est activée, l'appareil se met hors tension automatiquement lorsqu'il n'est pas utilisé pendant plusieurs heures. Vérifiez le réglage de la fonction de mise hors tension automatique Auto Power Down (voir la section (Le menu Auto Power Down à la page 52). → Après environ une minute, pendant laquelle vous ne pourrez pas allumer l'appareil, rallumez le récepteur. Si le message persiste, appelez le service après-vente agréé Pioneer. L'appareil se met soudainement sous tension ou hors tension, ou l'entrée permute soudainement (lorsque la fonction Control HDMI est activée). Ceci est causé par le mode de fonctionnement synchronisé de la fonction Control HDMI. Si vous n'avez pas besoin du mode de fonctionnement synchronisé, désactivez (OFF) la fonction Control HDMI (voir la section Menu HDMI Setup à la page 53). L'indication OVERHEAT s'affiche et l'appareil se met hors tension. → La température à l'intérieur de l'appareil a dépas → Abaissez le volume.

L'indication TEMP s'affiche et le volume est abaissé Aucun son n'est émis lorsqu'une fonction d'entrée est sélectionnée. → Utilisez le bouton rotatif VOLUME + pour augmenter le volume. → Appuyez sur la touche MUTE de la télécommande pour désactiver la sourdine. → Appuyez sur SPEAKERS pour sélectionner le bon groupe d'enceintes (voir la section Commutation du système d'enceintes à la page 14). → Réglez SIGNAL SEL sur H (HDMI), C1/O1 (numérique) ou A (analogique) selon le type de connexion utilisé (page 25). → Assurez-vous que l'appareil est raccordé correctement (voir la section Raccordement de votre équipement à la page 11). → Vérifiez les paramètres de sortie audio du composant source. → Reportez-vous au mode d'emploi fourni avec l'équipement source.

Aucune image n'est émise lorsqu'une fonction d'entrée est sélectionnée.

→ Assurez-vous que l'appareil est raccordé correctement (voir la section Raccordement de votre équipement à la page 1.1). → VSX-527 uniquement : Utilisez des câbles vidéo de même type pour raccorder l'équipement source et le téléviseur à ce récepteur (voir la section À propos du raccordement des sorties vidéo (VSX-527 uniquement) à la page 16). → VSX-827 uniquement : Pour vérifier que vous avez attribué l'entrée correcte, voir la section Menu d'affectation d'entrée à la page 50. → L'entrée vidéo sélectionnée sur le moniteur télé est incorpore. Référez-vous au mode d'emploi fourni avec votre téléviseur. → VSX-827 uniquement : Pour la connexion HDMI, ou lorsque le convertisseur vidéo est désactivé (OFF) et qu'un téléviseur et un autre équipement sont raccordés avec des câbles différents (voir la section Convertisseur vidéo à la page 50), vous devez raccorder le téléviseur à cet appareil en utilisant le même type de câble vidéo que pour le raccordement de l'équipement vidéo. → VSX-827 uniquement : Sur certains composants (comme les consoles de produits), la conversion des résolutions est impossible. Si le réglage de la résolution de cet appareil (voir la section Résolution à la page 51) et/ou de l'équipement vidéo ou du téléviseur/moniteur ne permet pas de résoudre le problème, essayez de désactiver (OFF) le convertisseur vidéo (voir la section Convertisseur vidéo à la page 50).

Aucun son ne sort du caisson de grave. Assurez-vous que le subwoofer est sous tension. → Si le subwoofer possède un bouton de volume, assurez-vous qu'il est en position d'écoute. - La source Dolby Digital ou DTS que vous écoutez peut ne pas avoir de canal LFE. → Changez le réglage du subwoofer sur YES ou PLUS, comme indiqué à la section Configuration des enceintes, Réglage des enceintes à la page 47. Régie la fonction LFE ATT (Attenuation LFE), déscribe en page 38, sur la valeur LFEATT 0 ou LFEATT 5. Aucun son n'est émis des enceintes surround ou centrale. → Raccordez correctement les enceintes (page 12). → Vérifiez les réglages des enceintes (voir la section Réglage des enceintes à la page 47). Vérifiez les niveaux des enceintes (voir la section Niveau de canal à la page 49). L'écran OSD (menu d'accueil Home, etc.) ne s'affiche pas. L'affichage à l'écran (OSD) n'apparait pas si vous avez effectué la connexion au téléviseur via la sortie composite de votre téléviseur. Utilisez la connexion HDMI pour configurer le système. La fonction Phase Control semble n'avoir aucun effet audible. Le cas échéant, vérifie que le commutateur du filtre passante-bas de chaque caisson de basses (subwoofer) est désactivié, ou que le point de coupure du filtre est régisé sur la fréquence la plus élevé. Si cette caisson de basses (subwoofer) possède un paramètre de PHASE réglez-le sur (ou, selon le matériel, sur la position qui permet d'obtenir un son d'ensemble optimal). Vérifie que le paramètre de distance des enceintes est correctement défini pour chaque enceinte (voir la section Distance des enceintes à la page 49). Bruit considérable lors de la radiodiffusion. Raccordez l'antenne (page 21) et réglez sa position de façon à oblirer une bonne réception. → Eloiignez tous les cables détachés des bornes d'antenne et des fils électriques. → Déroulez le fil de l'antenné filaire FM, placez-le de façon à Obtirer une bonne reception et fixez-le sur un mur (ou raccordez-le à une antenné FM extérieure). Raccordez une antennae AM interne ou externe supplémentaire (page 21). → Éteignez les apparèels qui provoquent des interférences ou éloignées-les du récepteur (ou placez les antennes le plus loin possible des apparèels qui provoquent des interférences).

Les stations émettrices ne peuvent pas être sélectionnées automatiquement. → Raccordez une antenne externe (page 21). Emission de bruit pendant la lecture d'une platine à cassettes. → Éloignez la platine à cassettes de votre récepteur jusqu'à disparition du bruit. Lors de la lecture d'un logiciel avec le système DTS, aucun son n'est émis ou seuil du bruit est émis. Assurez-vous que les réglages du lecteur sont corrects et/ou que la sortie du signal DTS est activée. Consultez le mode d'emploi fourni avec votre lecteur de DVD. Il semble qu'il y ait un décalage entre les enceintes et la sortie du caisson de grave. → Reportez-vous à la section Configuration automatique du son surround (MCACC) à la page 23 pour reconfigurer votre système en utilisant la fonction MCACC (çale permet de compenser automatiquement le retard de la sortie du subwoofer). → Àproul l'utilisation de la configuration MCACC automatique, la taille d'enceinte (LARGE ou SMALL) est incorrecte. → Le bruitasse fréquence pourrait avoir été causé par un climatiseur ou un moteur. Éteignez tous les apparels et relancez la configuration MCACC automatique. → Impossible de faire fonctionner la télécommande. → Remplacez les piles (page 10). → Faibles fonctionner la télécommande jusqu'à une distance de 7 m, dans un angle de du capteur de la télécommande (page 10). → Eliminéz tout obstacle ou faite-la fonctionner d'une autre position. → Évitez d'exposer le capteur de la télécommande du panneau frontal à la nuitée directe. L'afficheur est nombre ou éteint. - Appuyez sur la touche DIMMER de la télécommande à plusieurs reprises pour revenir au réglage par défaut. L'affichage du panneau avant change et affiche différentielles informations sans raison apparente. → Ceci se produit car le mode démonstration est activé. Pour quitter le mode démonstration et revenir au mode d'affichage initial, appuyez en s'importe qu'elle touche, ou bien désactiver le mode démonstration en configurant l'options FL Demo Mode sur OFF (voir la section Le menu FL Demo Mode à la page S2).

Le récepteur ne reconnaît pas le iPod touch/iPhone. → Essayez les manipulations suivantes.

1. Appuyez simultanément sur la touche veille et sur la touche home de l'iPod touch/iPhone pendant plus de 10 secondes pour redémarrer.
2. Mettez le récepteur sous tension.
3. Connectez l'iPod touch/iPhone au récepteur.

Le périphérique sans fil Bluetooth ne peut pas être connecté ou utilisé. Aucun son ne provient du périphérique sans fil Bluetooth ou le son est interrompu.

Vérifie qu'aucun objet émettant des ondes électromagnétiques dans la bande 2,4 GHz (four à micro-ondes, périphérique LAN sans fil ou appareil à technologie sans fil Bluetooth) n'est approximatif de l'objet. Le cas échéant, éloigne-le de cet appareil. Ou bien, n'utilise pas l'objet émettant les ondes électromagnétiques. → Vérifie que le périphérique Bluetooth n'est pas trop éloigné de l'appareil et qu'il n'y ait pas d'obstacle entre le périphérique Bluetooth et l'appareil. Placez le périphérique à technologie sans fil Bluetooth et l'appareil de façon à ce que la distance entre eux soit inférieure à 10 m et qu'il n'y ait pas d'obstructions entre eux. → Vérifie que l'ADAPTATEUR Bluetooth et le port ADAPTER PORT de l'appareil sont correctement raccordés. → Il se peut que le périphérique Bluetooth ne soit pas configuré sur le mode de communication prenant en charge la technologie sans fil Bluetooth. Vérifie la configuration du périphérique Bluetooth. → Vérifiez l'appairage. Le réglage d'appairage a été supprimé de cet appareil ou du périphérique Bluetooth. Rejumelez les deux appareils. → Vérifie que le profil est correct. Utilise un périphérique Bluetooth prenant en charge le profil A2DP et le profil AVRCP.

Fonction NETWORK

Impossible d'accéder au réseau. → Le cable LAN n'est pas bien raccordé. Enforcez bien la fiche du Cable LAN dans la prise (page 20). → Le routeur n'est pas sous tension. Mettez le routeur sous tension. → Un logiciel antivirus est actuellement installé sur le composant raccordé. Dans certains cas, il n'est pas possible d'accéder à un composant sur lequel un logiciel antivirus a été installé. → Le composant audio en réseau qui a été mis hors tension est mis sous tension. Mettez le composant audio en réseau sous tension avant le récepteur. La lecture ne démarre pas alors que 'Connecting Wired...' reste affiché. → Le composant est actuellement débranché du récepteur ou de la source d'alimentation. Vérifiez si le composant est correctement raccordé à ce récepteur ou à la source d'alimentation. L'ordinaire ou la radio Internet ne fonctionne pas correctement. → L'adresse IP n'a pas été désignée correctement. Mettez en service la fonction de serveur DHCP de votre routeur, ou paramétrzrez le réseau manuellement pour votre environnement réseau (page 52). → L'adresse IP est désignée automatiquement. Le paramétrage automatique prend un certain temps. Veuillez attendre. Les fichiers audio enregistrés sur les composants en réseau, par exemple sur un ordinateur, ne peuvent pas être lus. → Windows Media Player 11 ou Windows Media Player 12 n'est pas actuellement installé sur votre ordinateur. Installez Windows Media Player 11 ou Windows Media Player 12 sur votre ordinateur. → Les fichiers audio enregistrés en MPEG-4 AAC ou FLAC sont lus avec Windows Media Player 11 ou Windows Media Player 12. Les fichiers audio enregistrés en MPEG-4 AAC ou FLAC ne peuvent pas être lus avec Windows Media Player 11 ou Windows Media Player 12. Essayez un autre serveur. Reportez-vous au mode d'emploi fourni avec votre serveur. → Le composant raccordé au réseau ne fonctionne pas correctement.

• Vérifiez si le composant est affecté par quelque chose ou s'il est en veille.
• Essayez de remettre le composant en marche, si nécessaire.

Le composant raccordé au réseau ne permet pas le partage de fichiers. Essayez de changer les réglages du composant raccordé au réseau.

Le dossier enregistré sur le composant raccordé au réseau a été supprimé ou endommagé. Vérifie le dossier enregistré sur le composant raccordé au réseau.

Les formats de fichiers pris en charge varient d'un serveur à l'autre. C'est pourquoi les fichiers qui ne sont pas pris en charge par votre serveur n'apparaissent pas sur cet appareil. Pour plus d'informations, contactez le constructeur de votre serveur.

Impossible d'accéder au composant raccordé au réseau.

→ Le composant raccordé au réseau n'est pas réglé correctement. Si l'autorisation est automatique, vous devez saisir de nouveau les informations appropriées. Vérifiez si la connexion n'est pas réglée sur "Do not authorize" (Ne pas autoriser).

Il n'y a aucun fichier audio lisible sur le composant raccordé au réseau. Vérifiez les fichiers audio enregistrés sur le composant raccordé au réseau.

La lecture audio s'arrête ou est perturbée.

Le fichier audio actuellement en cours de lecture n'a été enregistré dans un format lisible par ce récepteur.

• Vérifiez si le fichier audio a été enregistré dans un format pris en charge par ce récepteur.
• Vérifiez si le dossier a été endommagé ou détruit.
• Il se peut que dans certains cas des fichiers audio ne puissent pas être lus ou affichés bien qu'ils soient compatibles avec ce récepteur (page 46).

Le câble LAN est actuellement débranché. Raccordez le câble LAN correctement (page 20).

Le traffic est très important sur le réseau auquel vous avez accès par Internet. Utilisez une liaison 100BASE-TX pour accéder aux composants en réseau.

En mode DMR, selon le contrôleur externe utilisé, la lecture peut être interrompue au moment où le volume est réglé sur le contrôleur. Dans ce cas, ajustez le volume sur le récepteur ou la télécommande.

Impossible d'accéder à windows media player 11 ou windows media player 12.

Dans le cas de Windows Media Player 11: Vous êtes actuellement connecté au domaine par un ordinateur sur lequel Windows XP ou Windows Vista est installé. Au lieu de vous connecter au domaine, connectez-vous sur la machine locale (page 40). Dans le cas de Windows Media Player 12 : Vous êtes actuellement connecté au domaine par un ordinateur sur lequel Windows 7 est installé. Au lieu de vous connecter au domaine, connectez-vous sur la machine locale (page 40).

Impossible d'écouter des stations radio internet.

Les réglages de pare-feu des composants en réseau agissant actuellement. Vérifie les réglages de pare-feu des composants en réseau. Vous êtes actuellement déconnecté d'Internet. Vérifiez les réglages de connexion des composants en réseau et adressez-vous à votre fournisseur de réseau, si nécessaire (page 41). Les émissions d'une station radio Internet ont été arrêtées ou interrompues. Il existe des cas où il est impossible d'écouter des stations radio Internet bien qu'elles figurent dans la liste des stations radio Internet pouvant être écoutées avec ce récepteur (page 40).

La fonction network ne peut pas être contrôlée via la télécommande.

La télécommande n'est pas réglée sur le mode NETWORK. Appuyez sur NETWORK pour basculer la télécommande sur le mode NETWORK (page 44).

Pas d'image ou de son.

Si le problème persiste lorsque vous connectez directement cette composante HDMI à votre moniteur, reportez-vous au manuel du composant ou du moniteur ou prenez contact avec le service après-vente du fabricant.

Pas d'image.

VSX-527 uniquement : Les signaux vidéo qui sont entrés sur la borne vidéo analogue ne peuvent pas être convertis au niveau de la borne HDMI. Les signaux qui sont entrés sur la borne HDMI ne peuvent pas être convertis au niveau de la borne vidéo analogue. Utilisez des câbles d'entrée et de sortie du même type. → Il est possible que les paramètres de sortie du composant source soient configurés de manière telle que le format vidéo transmis est impossible à afficher. Modifiez les paramètres de sortie de la source, ou connectez-la à l'aide des prises composite. → Ce récepteur est compatible HDCP. Vérifiez si les composants raccordés sont également compatibles HDCP. Si ce n'est pas le cas, raccordez-les à l'aide des prises vidéo composite. → Selon le composant source connecté, ce dernier peut ne pas fonctionner avec ce récepteur (même s'il est compatible HDCP). Dans ce cas, connectez la source au récepteur à l'aide des prises vidéo composite. → Si aucune image vidéo n'apparaît sur votre téléviseur, essayez d'ajuster la résolution, le paramètre Deep Color ou d'autres paramètres sur votre équipement.

→ Pour obtenir des signaux Deep Color, utilisez un câble HDMI (câble High Speed HDMI®) pour relier ce récepteur à un composant ou à un téléviseur représentant la fonction Deep Color.

Pas de son ou arrêt soudain du son.

Vérifiez que le paramètre HDMI est réglé sur AMP (page 37). → Si le composant est un appareil DVI, utilisez une connexion distincte pour l'audio. → La transmission du signal audio numérique HDMI nécessite plus de temps pour être reconnectée. C'est pourquoi, une coupure de son peut se produire au moment où l'on change de format audio ou lance la lecture. → Le fait de mettre en marche ou d'arrêter le périphérique connecté à la borne HDMI OUT de cet appareil, ou de déconnecter/connector le câble HDMI pendant la lecture peut produire des bruits parasités ou même interrompre le signal audio.

Les opérations synchronisées ne fonctionnent pas avec la fonction control HDMI.

Vérifiez les liaisons HDMI. → Le câble peut être endommagé. → Activez la fonction d'Control HDMI sur l'appareil en sélectionnant ON (voir la section Menu HDMI Setup à la page 53). → Mettez le téléviseur sous tension avant de mettre ce récepteur sous tension. → Activez la fonction Control HDMI sur le téléviseur (voir le guide d'utilisation du téléviseur).

Informations importantes concernant la liaison HDMI

Dans certains cas, il ne sera peut-être pas possible d'acheminer les signaux HDMI via ce récepteur (ceci dépend du composant HDMI que vous connectez - contrôlez les informations du fabricant concernant la compatibilité HDMI). Si vous ne recevez pas correctement les signaux HDMI (du composant) via ce récepteur, essayez la configuration suivante pour la connexion.

Configuration a

Raccordez votre composant HDMI directement à l'écran par un câble HDMI. Utilisez ensuite la liaison la plus pratique (une liaison numérique est recommandée) pour envoyer le signal audio au récepteur. Reportez-vous au mode d'emploi pour de plus amples informations sur les liaisons audio. Réglez le

volume de l'écran au minimum lorsque vous utilisez cette configuration.

Remarque

• Selon celui-ci, la sortie audio peut être limitée au nombre de canaux disponibles sur l'écran raccordé (par exemple, le signal audio sera réduit à 2 canaux si l'écran ne présente qu'un son stéréo).
• Si vous souhaitez changer de source d'entrée, vous devrez modifier les fonctions à la fois sur le récepteur et sur l'écran.
• Étant donné que le son de l'écran est coupé lorsqu'la connexion HDMI est utilisée, vous devez régler le volume de l'écran chaque fois que vous changez de source d'entrée.

Configuration b (VSX-827 uniqueness)

Reliez la sortie vidéo de votre composant HDMI à l'entrée vidéo à composantes du récepteur avec des câbles vidéo à composantes. Le récepteur pourra alors convertir le signal vidéo à composantes analogique en signal numérique HDMI avant de l'afficher. Pour ce faire, utilisez la liaison la plus pratique (une liaison numérique est recommandée) pour envoyer le signal audio au récepteur. Reportez-vous au mode d'emploi pour de plus amples informations sur les liaisons audio.

Remarque

• La qualité de l'image change légèrement à la suite de la conversion.

• Windows et le logo Windows sont des marques commerciales du groupe de sociétés Microsoft.

Made for

iPod

iPhone

iPad

Les accessoires électroniques portant la mention « Made for iPod », « Made for iPhone » et « Made for iPad » ont été conçus pour fonctionner respectivement avec un iPod, un iPhone ou un iPad et sont certifiés conformes aux exigences d'Apple par le fabricant. Apple n'est pas responsable pour le fonctionnement de cet appareil ou de sa compatibilité avec les normes réglementaires et de sécurité. Apple n'est pas responsable de l'usage de cet appareil ou de sa compatibilité avec les normes de sécurité et des réglementations. Veuillez noter que l'emploi de cet appareil avec un iPod, un iPhone, ou un iPad peut affecter les performances sans fil.

Apple, AirPlay, iPad, iPhone, iPod, iPod shuffle, iPod nano, iPod touch, iTunes et Mac sont des marques déposées d'Apple Inc, enregistrées aux États-Unis et dans d'autres pays. Le logo AirPlay est une marque commerciale d'Apple Inc.

Décodeur FLAC

La redistribution et l'emploi sous formes source et binaire, avec ou sans modification, sont autorisés à condition que :

• La redistribution du code source retienne l'avis de copyright ci-dessus, la liste des conditions et l'avis de non-responsabilité suivant.
• Les redistributions sous forme binaire reproduisent dans la documentation et/ou les matériels qui accompagnent la distribution.
• Le nom de Xiph. org Foundation et les noms de ses collaborateurs ne doivent en aucun cas être utilisés pour endosser ou promouvoir des produits dérivés de ce logiciel sans permission préalable écrite.

À propos des messages affichés lors de l'utilisation des fonctions réseau

Si un message d'état apparait lors de l'utilisation des fonctions réseau (NETWORK), consultez les informations ci-après.

Mentions d'état	Descriptions
Connection Down	Impossible d'avoir accès à la catégorie sélectionnée ou à la station radio Internet.
File Format Error	Lecture impossibly pour une raison quelconque.
Track Not Found	Le morceau sélectionné n'a pas pu être localisé sur le réseau.
Server Error	Impossible d'acceder au serveur sélectionné.
Server Disconnected	Le serveur a été débranché.
Empty	Aucun fichier stocké dans le dossier sélectionné.
License Error	La licence du contenu devant être lu est invalide.
Item Already exists	Cette mention s'affiche lorsque le fichier que vous essayez de consigner dans le dossier Favorites a déjà été consigné.
Favorite List Full	Cette mention s'affiche lorsque vous essayez de consigner un:fichier dans le;dossier Favorites alors que celui-ci estdéjà plein.

Réinitialisation de l'unité principale

Respectez cette procédure pour rétablir les réglages d'usine du récepteur. Utilisez les commandes du panneau frontal pour ce faire.

• Pour plus d'informations sur la réinitialisation des paramètres de connexion réseau, voir la section Réinitialisation aux paramètres d'origine (usine) à la page 43.

1 Mettez le récepteur en mode de voilie. 2 Tout en maintainant la touche BAND enforcée, appuyez sur la touche STANDBY/ON pendant deux secondes environ. 3 Lorsque RESET? apparait à l'écran, appuyez sur AUTO SURROUND/STREAM DIRECT. OK? apparait sur l'affcheur. 4 Appuyez sur ALC/STANDARD SURRE pour confirmer. OK apprait a l'écran pour indiquer que le récepteur a été réinitialisé à ses paramétres d'usine par défaut.

Important

• Si la fonction Control HDMI est activée (ON), vous ne pourrez peut-être pas réinitialiser l'appareil. Dans ce cas, désactiver (OFF) la fonction Control HDMI, ou mettez l'appareil en mode veille et mettez hors tension tous les équipements connectés, puis réinitialisez l'appareil une fois que le voyant HDMI du panneau avant est éteint.

Nettoyage de l'appareil

Utilisez un chiffon doux et sec pour essuyer la poussière et la saleté. - Lorsque la surface est sale, essuyez-la avec un chiffon doux bien essoré, préalablement trempé dans un détergent neutre dilué dans cinq ou six volumes d'eau, puis essuyez de nouveau avec un chiffon sec. N'utilisez pas de cire ou de produit nettoyant pour meubles. - N'utilisez jamais de diluants, de benzine, d'insecticides ou autres produits chimiques qui pourraient corroder la surface de l'appareil.

DOLBY

TRUEID

PRO LOGIC IIz

Fabriqué sous licence de Dolby Laboratories. Les termes « Dolby », « Pro Logic » et « Surround EX », ainsi que le sigle double D sont des marques commerciales de Dolby Laboratories.

dtssHD

Master Audio

Fabriqué sous licence sous couvert des brevets U. S. N° 5,956,674; 5,974,380; 6,226,616; 6,487,535; 7,212,872; 7,333,929; 7,392,195; 7,272,567 et d'autres brevets U. S. et mondiaux, émis et en cours d'enregistrement. DTS et l'emblème sont des marques déposées, et DTS-HD, DTS-HD Master Audio et les logos DTS sont des marques commerciales de DTS, Inc. Logiciel inclus dans ce produit. © DTS, Inc. Tous droits réservés.

Section audio

Puissance nominale de sortie

130 W par canal (1 kHz, 6 Ω, 1%)

0,06% (20 Hz à 20 kHz, 8Ω, 50 W/ch)

Réponse en fréquence (mode LINE Pure Direct)

5 Hz à 100 kHz +3 dB

Impédance garantie des enceintes 6Ω à 16 Ω

Entrée (Sensibilité/Impédance)

LINE... 200 mV/47 kΩ

Rapport signal/bruit (IHF, court-circuité, réseau A)

LINE. 98 dB

Niveau des signaux

Composite. 1 Vp-p (75 Ω)

Section tuner

Gamme de fréquences (FM) 87,5 MHz à 108 MHz

Entrée antenne (FM) 75 Ω asymétriques

Gamme de fréquences (AM). 531 kHz à 1602 kHz

Antenne (AM). Antenne cadre

Section entrée/sortie numériques

Borne HDMI. Type A (19 broches)

Type de sortie HDMI. 5 V, 100 mA

Prise USB. USB 2.0 Haut débit (Type A) 5 V / 2.1 A

Prise d'iPod. USB et Video (Composite)

Prise ADAPTER PORT. 5V, 100mA

Section réseau

Prise LAN 10 BASE-T/100 BASE-TX

Divers

Puissance requise. CA 220 V à 230 V, 50 Hz/60 Hz

Consummationelectrique. 520W(VSX-827)

450 W (VSX-527)

Envoie.0,45W (Contol HDMI desactive)

Dimensions externes

435 mm (L) × 168 mm (H) × 342,5 mm (P)

Poids (sans emballage). 9,3 kg (VSX-827)

8,9 kg (VSX-527)

Pièces fournies

Microphone (pour la configuration Auto MCACC) 1

Télécommande 1

Piles à anode sèche (AAA IEC R03). 2

Antenne cadre AM 1

Antenne fil FM 1

Cable iPod (VSX-827 unique). 1

Carte de garantie 1

Cordon d'alimentation

Guide rapide

Instructions de sécurité

Ce mode d'emploi (CD-ROM)

Remarque

• Les spécifications sont valables pour une alimentation de 230 V.
• Les spécifications et la conception sont sujettes à de possibles modifications sans préavis, suite à des améliorations.
• Ce produit utilise les polices FontAvenue® sous licence de NEC Corporation. FontAvenue est une marque déposée de NEC Corporation.

http://www.pioneer.fr

http://www.pioneer.eu

Tous droits de reproduction et de traduction réservés.

1-1, Shin-ogura, Saiwai-ku, Kawasaki-shi, Kanagawa 212-0031, Japan
