MODE D'EMPLOI DS920DW BROTHER

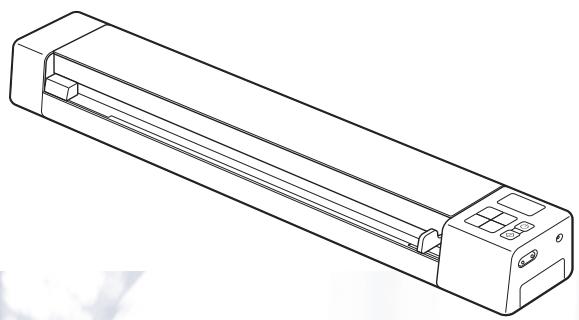

Guide de l’utilisateur

Symboles et conventions utilisés dans la documentation

Les symboles et conventions suivants sont utilisés dans l’ensemble de la documentation.

IMPORTANT IMPORTANT indique une situation potentiellement dangereuse qui, si elle n’est pas

évitée, peut entraîner des dommages matériels ou une perte de la fonctionnalité du produit.

REMARQUE Les remarques vous indiquent comment réagir face à une situation qui se présente ou vous donnent des conseils sur la façon dont l’opération en cours se déroule avec d’autres fonctions.

Wi-Fi est une marque déposée de Wi-Fi Alliance.

Google Play et Android sont des marques commerciales de Google Inc. Nuance, le logo Nuance et PaperPort sont des marques commerciales ou des marques déposées de Nuance Communications, Inc. ou de ses filiales aux États-Unis et/ou dans d’autres pays. Tous les noms commerciaux et noms de produits d’autres sociétés apparaissant sur les produits Brother, les documents connexes et tout autre matériel sont des marques commerciales ou des marques déposées de ces sociétés respectives.

Table des matières

Indications du voyant du bouton d’alimentation 6 Vérification de l’indicateur Wi-Fi ® 7 Configuration de l’horloge 8 Utilisation de la fonction de mise hors tension automatique 8 Installation de la batterie 9 Charge de la batterie 10 Formatage d’une carte SD 11 Modification de la résolution de numérisation (DS-920DW uniquement) 11

Choix de votre logiciel de numérisation 25 Utilisation de DSmobileCapture (Windows ®) 26 Modification des paramètres de numérisation de DSmobileCapture (Windows ®) 28 Paramètres des fichiers 28 Paramètres des images 29 Paramètres du papier 30 Paramètres d’aperçu 32 Paramètres des options 33 Paramètres de dispositif d’impression 34 Informations 35 Utilisation de DSmobileCapture (Macintosh) 36

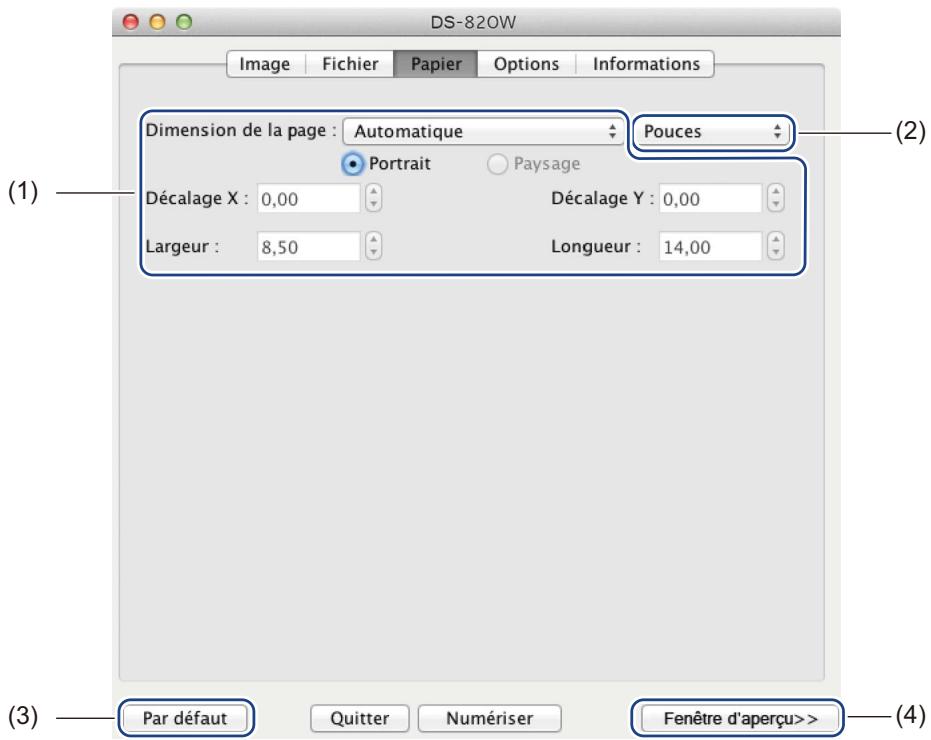

Paramètres du papier 40

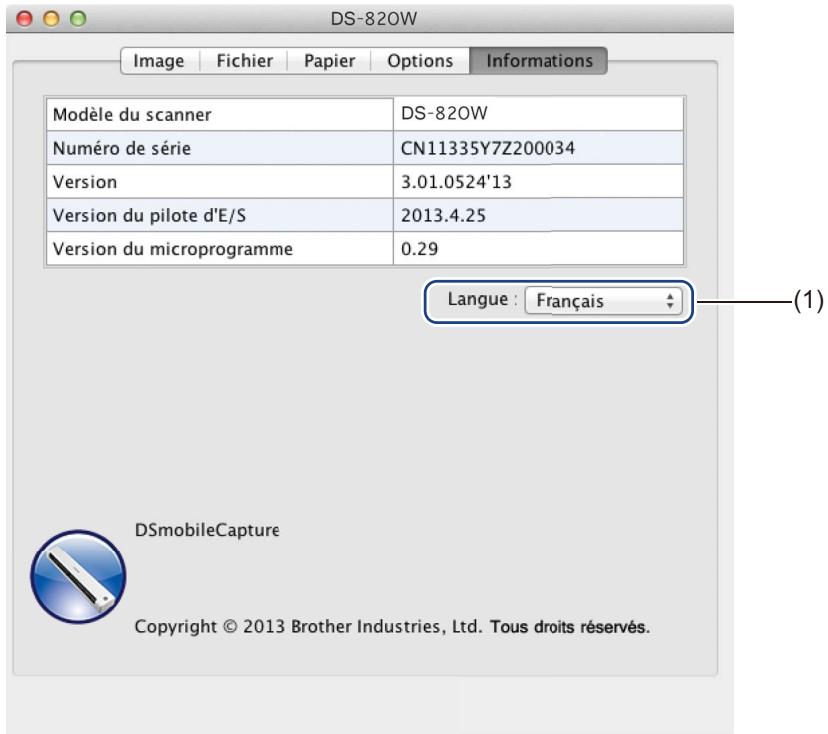

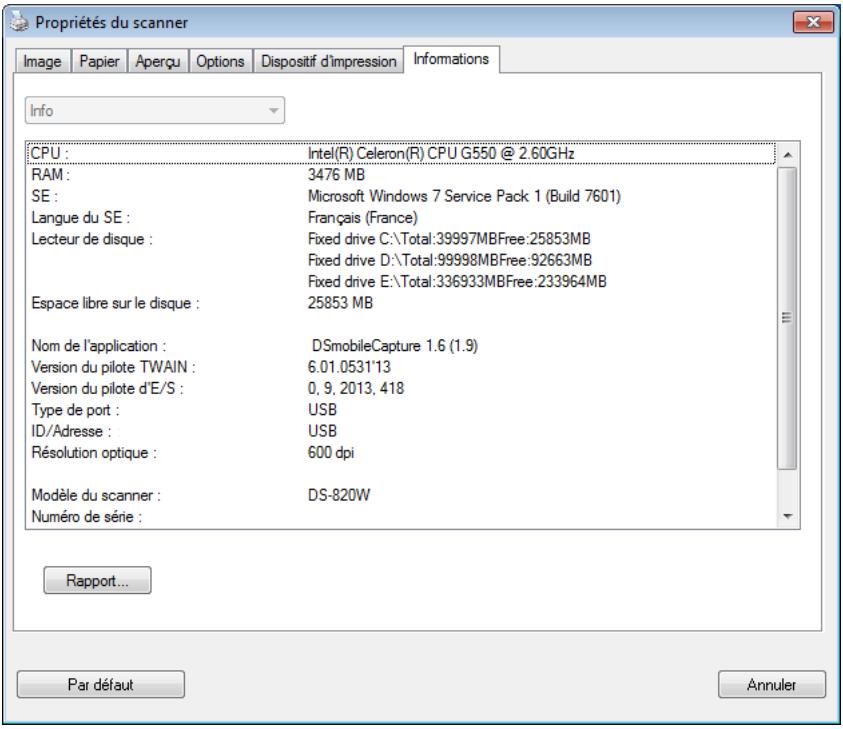

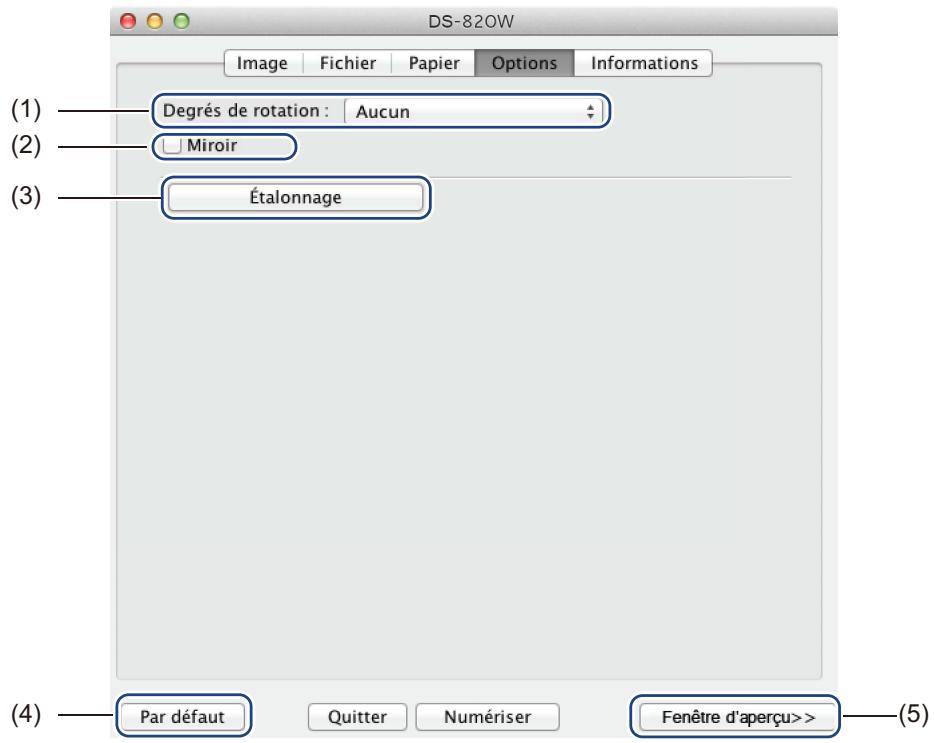

Paramètres des options 41 Informations 42 Utilisation de Button Manager V2 (Windows ®) 43 Méthodes de numérisation 45 Boutons de numérisation du panneau des boutons Button Manager V2 (Windows ®) 46 Numériser vers une image 46 Numériser vers une application 46 Numériser vers un e-mail 47 Numériser vers une imprimante 47 Numériser vers un dossier partagé 48 Numériser vers un serveur FTP 48

Utilisation de ScanHub™ (Android™) 54 Utilisation de ScanHub™ (iOS) 54

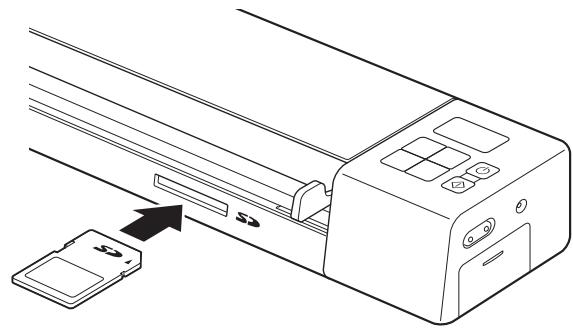

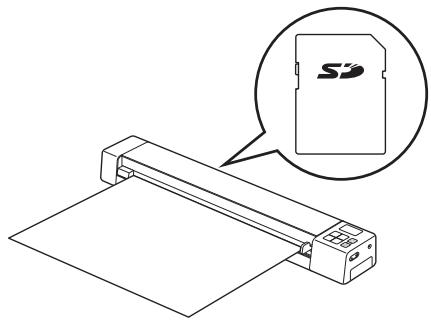

Vous pouvez stocker des images numérisées sur la carte SD incluse avec le scanner. Pour plus d’informations, consultez la section Numériser depuis le panneau de commande à la page 19.

*1 : Cette fonction n’est pas disponible avec la connexion Wi-Fi ®.

Affichage sur un appareil mobile

Android™ ou iOS Affichage sur votre ordinateur via

la connexion USB Accédez aux images numérisées stockées sur la carte SD via ScanHub™.

Pour plus d’informations, consultez la section Utilisation de ScanHub™ (Android™) à la page 54 ou Utilisation de ScanHub™ (iOS) à la page 54.

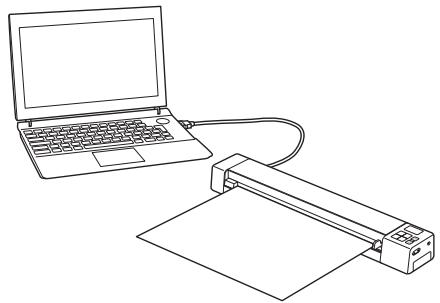

Accédez aux images numérisées stockées sur la carte SD depuis votre ordinateur lorsqu’il est connecté au scanner via le câble micro USB fourni. Pour plus d’informations, consultez la section Utilisation de la connexion USB entre le scanner et l’ordinateur à la page 53.

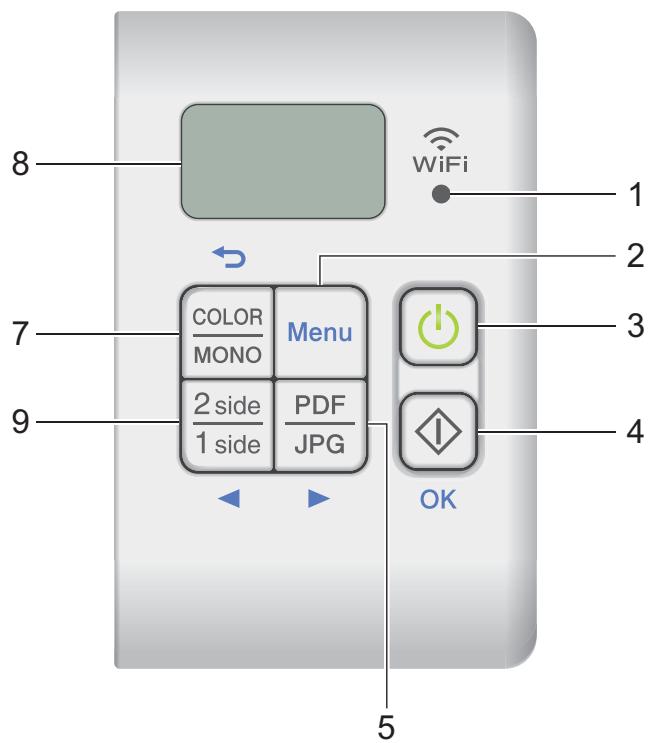

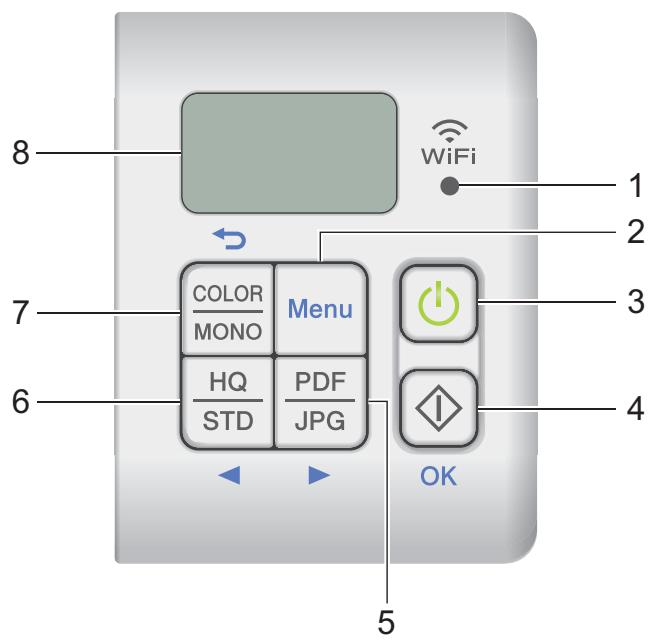

• Appuyez dessus pour passer du mode SD au mode PC/TWAIN. (Vous ne pouvez sélectionner le mode SD que lorsqu’une carte SD est insérée dans l’emplacement pour carte SD du scanner. Vous ne pouvez sélectionner le mode PC/TWAIN que lorsque le scanner est connecté à votre ordinateur via le câble micro USB.) • Windows ® Appuyez dessus pour commencer à numériser lorsque vous utilisez Button Manager V2. (Uniquement disponible lorsqu’un document est présent dans la fente d’alimentation.) Pour plus d’informations, consultez la section Utilisation de Button Manager V2 (Windows ®) à la page 43.

• Appuyez dessus pour modifier le format du fichier de numérisation (PDF ou JPEG).

• Appuyez dessus pour faire défiler les éléments de menu et d’option. 6 Bouton HQ/STD ( ) • Appuyez dessus pour modifier la résolution. HQ (Haute qualité) correspond à 600 ppp et STD (Standard) à 300 ppp. • Appuyez dessus pour faire défiler les éléments de menu et d’option. 7 Bouton COLOR/MONO (Couleur/Mono) (

• Appuyez dessus pour modifier le mode de numérisation (recto verso ou recto). • Appuyez dessus pour faire défiler les éléments de menu et d’option.

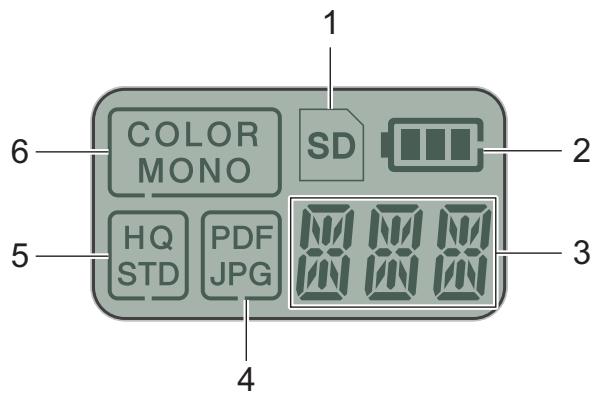

Pour plus d’informations sur les messages affichés sur l’écran LCD, consultez la section Messages de l’écran LCD à la page 6.

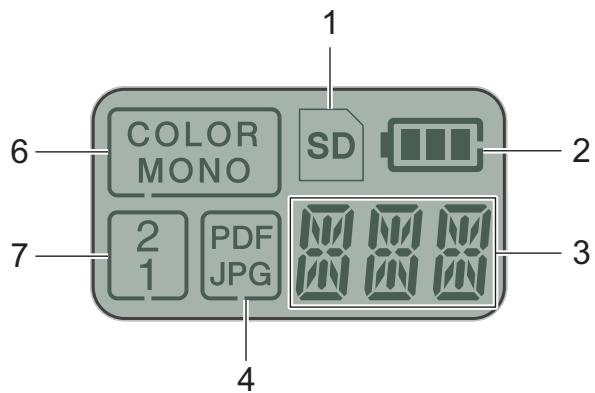

4 PDF/JPG Affiche le format du fichier de numérisation (PDF ou JPEG). 5 HQ/STD (DS-820W uniquement) Appuyez dessus pour modifier la résolution. HQ (Haute qualité) correspond à 600 ppp et STD (Standard) à 300 ppp. 6 COLOR/MONO Affiche le mode de numérisation (couleur ou monochrome [noir et blanc]). 7 2/1 (recto verso/recto) (DS-920DW uniquement) Affiche le mode de numérisation (recto verso ou recto).

L’appareil est en mode SD (mode de stockage de masse).

Pour plus d’informations, consultez la section Numérisation en mode SD à la page 19. (DS-920DW uniquement) L’appareil affiche le menu permettant de modifier la résolution. Pour plus d’informations, consultez la section Modification de la résolution de numérisation (DS-920DW uniquement) à la page 11. L’appareil affiche le menu de formatage d’une carte SD. Pour plus d’informations, consultez la section Formatage d’une carte SD à la page 11. L’appareil affiche le menu de configuration de son horloge. Pour plus d’informations, consultez la section Configuration de l’horloge à la page 8. L’appareil affiche le menu d’étalonnage. Pour plus d’informations, consultez la section Étalonnage depuis le panneau de commande à la page 57. L’appareil affiche le menu d’utilisation de la fonction de mise hors tension automatique. Pour plus d’informations, consultez la section Utilisation de la fonction de mise hors tension automatique à la page 8. L’appareil n’est pas connecté à l’ordinateur et il ne contient aucune carte SD.

Indications du voyant du bouton d’alimentation

Indication du voyant

État de l’appareil

L’appareil est prêt à numériser ou la batterie est en cours de charge.

jusqu’à ce que TME s’affiche sur l’écran LCD.

Appuyez sur Démarrer/OK.

pour définir l’année.

Appuyez sur Démarrer/OK pour confirmer l’année.

REMARQUE Pour revenir à l’écran précédent, appuyez sur le bouton COLOR/MONO (Couleur/Mono) (

Utilisation de la fonction de mise hors tension automatique Vous pouvez éteindre votre scanner automatiquement pour économiser la batterie. Le scanner s’éteindra au bout de cinq minutes d’inactivité.

REMARQUE Lorsque le commutateur Wi-Fi ® est défini sur ON (Marche), cette fonction est désactivée.

jusqu’à ce que PWR s’affiche sur l’écran LCD.

Appuyez sur Démarrer/OK.

Effectuez l’une des opérations suivantes : • Pour activer la fonction de mise hors tension automatique, appuyez sur ou sur pour sélectionner YES. • Pour désactiver la fonction de mise hors tension automatique, appuyez sur ou sur pour sélectionner NO.

L’écran LCD affiche OK, ce qui indique que la mise hors tension automatique a été définie.

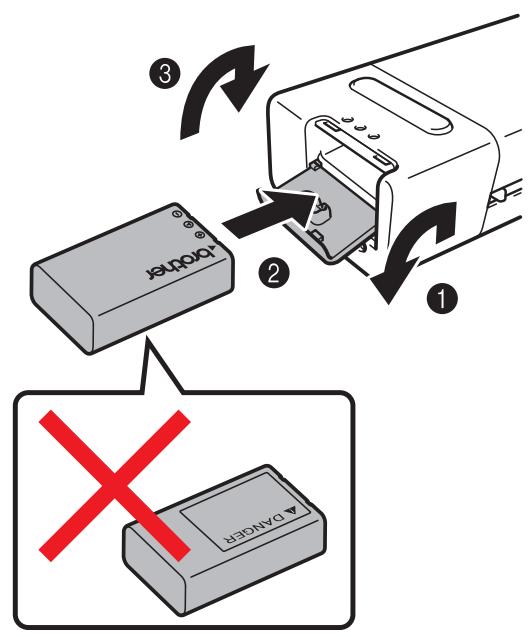

Connectez le câble à l’ordinateur. La charge de la batterie commence automatiquement.

Le bouton d’alimentation charge terminée.

s’allume en vert pendant la charge de la batterie et s’éteint une fois la

• Lorsque vous rechargez la batterie, appuyez sur le bouton d’alimentation

et maintenez-le enfoncé

pour éteindre votre scanner. Vous pouvez recharger la batterie que l’appareil soit ou non allumé, mais la charge prend plus de temps lorsqu’il est allumé.

• Lorsque vous rechargez la batterie avec l’appareil allumé, faites glisser le commutateur Wi-Fi ® OFF (Arrêt).

• Lorsque le scanner est allumé, le niveau de la batterie s’affiche sur l’écran LCD.

Complètement rechargée À moitié rechargée Sur le panneau de commande du scanner, appuyez sur Menu. Appuyez sur

jusqu’à ce que FMT s’affiche sur l’écran LCD.

Appuyez sur Démarrer/OK.

Effectuez l’une des opérations suivantes : • Pour formater la carte SD, appuyez sur ou sur pour sélectionner YES, puis appuyez sur Démarrer/OK. L’icône SD et FMT clignoteront sur l’écran LCD, et le scanner lancera le formatage de la carte SD. L’écran LCD affiche OK une fois le formatage terminé. • Pour annuler le formatage, appuyez sur ou sur pour sélectionner NO, puis appuyez sur Démarrer/OK.

Modification de la résolution de numérisation

(DS-920DW uniquement) REMARQUE Pour la DS-820W : modifiez la résolution à l’aide du bouton HQ/STD ( ) de votre scanner.

jusqu’à ce que DPI s’affiche sur l’écran LCD.

Appuyez sur Démarrer/OK.

pour sélectionner 600 (600 ppp) ou 300 (300 ppp).

Appuyez sur Démarrer/OK.

L’écran LCD affiche OK, ce qui indique que la résolution a été définie.

Utilisez la feuille de support fournie lorsque vous devez numériser les types de documents suivants :

 Documents avec feuille carbone fixée au verso  Documents écrits au crayon  Documents d’une largeur inférieure à 55 mm  Documents d’une longueur inférieure à 90 mm  Documents d’épaisseur inégale, comme des enveloppes  Documents présentant des plis ou ondulations importants  Documents pliés ou endommagés  Documents utilisant du papier de traçage  Documents utilisant du papier glacé  Photographies (papier photographique)  Documents imprimés sur du papier pour tirages photo  Documents imprimés sur du papier de forme inhabituelle (ni carré ni rectangulaire)  Documents avec photos, notes ou autocollants fixés dessus  Documents utilisant du papier sans carbone  Documents utilisant des feuillets mobiles ou tout papier perforé  Négatifs de photographies Pour plus d’informations sur l’utilisation de la feuille de support pendant la numérisation, consultez la section Chargement de la feuille de support à la page 16.

ATTENTION Pour éviter de vous couper, ne faites pas glisser la main ou les doigts sur les bords de la feuille de support.

Spécifications des documents

• N’utilisez PAS de papier gondolé, froissé, plié, déchiré ou comportant des agrafes, des trombones, des collages ou du ruban adhésif. • N’essayez PAS de numériser du carton ou du tissu.

• Assurez-vous qu’il y a suffisamment d’espace derrière la fente d’éjection du papier. Le document numérisé sera éjecté de l’arrière du scanner. • Assurez-vous que les documents comportant de l’encre ou du liquide correcteur sont parfaitement secs. • Certains types de cartes plastifiées peuvent être rayées lors de leur numérisation. Pour éviter d’endommager les cartes, nous conseillons d’utiliser la feuille de support. Pour plus d’informations, consultez la section Chargement de la feuille de support à la page 16.

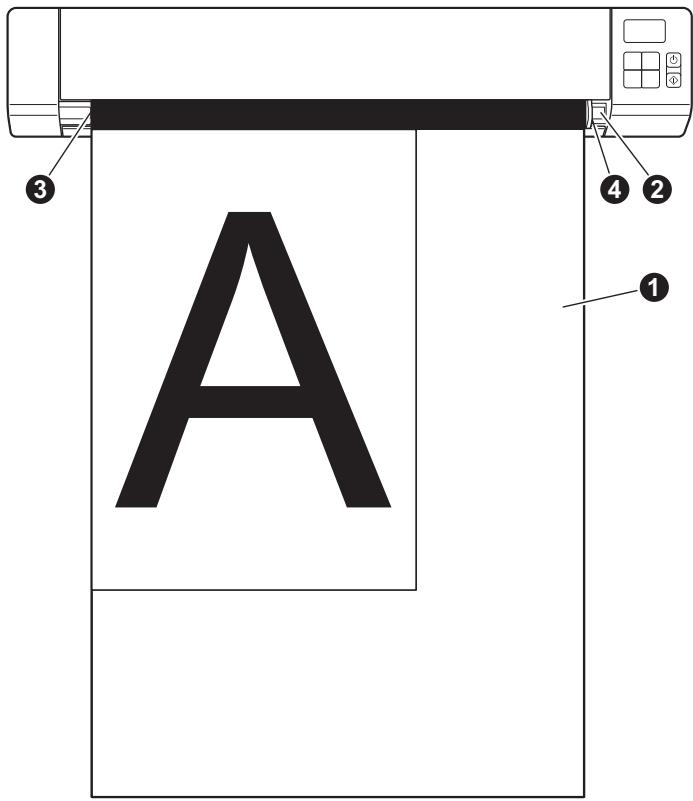

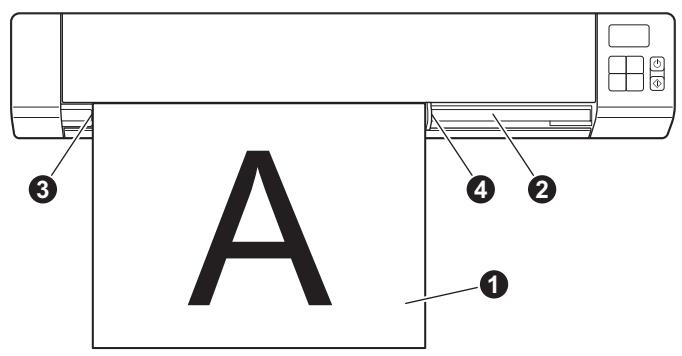

Placez votre document a face tournée vers le haut dans la fente d’alimentation b et alignez le bord gauche de la page avec le bord gauche de la fente d’alimentation c.

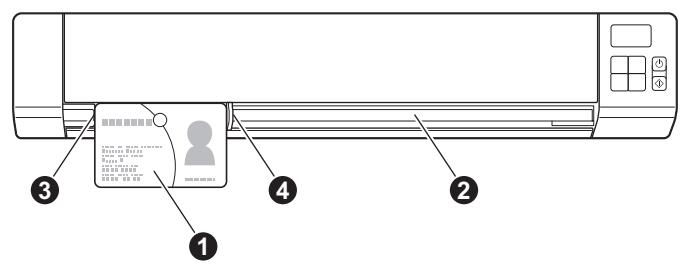

Pour numériser une carte plastique a, placez tout d’abord le bord supérieur de la carte dans la fente d’alimentation b et alignez le bord gauche de la carte avec le bord gauche de la fente d’alimentation c. Pour la DS-920DW : lorsque vous effectuez une numérisation recto verso, insérez la première page face tournée vers le haut dans la fente d’alimentation.

Faites glisser le guide-document d jusqu’à ce qu’il touche le côté droit du document.

Insérez délicatement le document jusqu’à ce que vous sentiez que son bord supérieur touche l’intérieur du scanner.

REMARQUE Assurez-vous que les documents comportant de l’encre ou du liquide correcteur sont parfaitement secs.

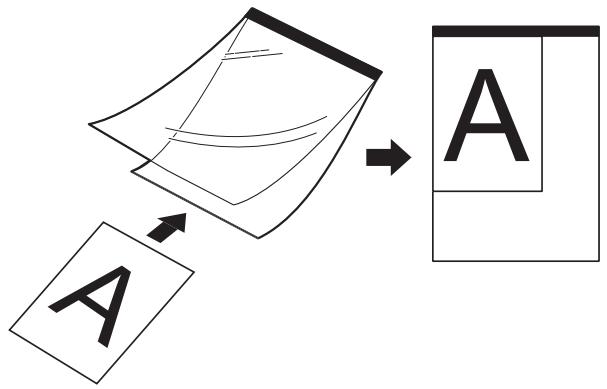

Placez le document à numériser dans le coin gauche de la feuille de support et alignez la partie supérieure du document avec le coin supérieur gauche de la feuille de support.

 Pour éviter les bourrages de documents, ne chargez pas la feuille de support à l’envers. Pour plus d’informations, consultez la section Chargement de la feuille de support à la page 16.  Pour éviter les bourrages de documents, ne placez pas plusieurs petits documents en même temps dans la feuille de support. N’insérez qu’un document à la fois dans la feuille de support.  N’écrivez pas sur la feuille de support, car le texte écrit pourrait être visible sur les documents numérisés. Si la feuille de support est sale, essuyez-la avec un chiffon sec.  Ne laissez pas de documents pendant une longue période dans la feuille de support. Les éléments imprimés sur ces documents pourraient en effet se transférer sur la feuille de support.

Le scanner lance automatiquement la numérisation.

Le voyant du bouton d’alimentation clignote en vert et SD clignote sur l’écran LCD.

REMARQUE Pour accéder aux images numérisées sur la carte SD, consultez la section Accéder aux images numérisées stockées sur la carte SD à la page 50.

• Ne branchez PAS encore le câble micro USB. • Si votre ordinateur ne comporte pas de lecteur de DVD-ROM, si le DVD-ROM fourni ne contient pas les pilotes de votre système d’exploitation ou si vous souhaitez télécharger des manuels et utilitaires, visitez la page correspondant à votre modèle à l’adresse http://support.brother.com

Insérez le DVD-ROM.

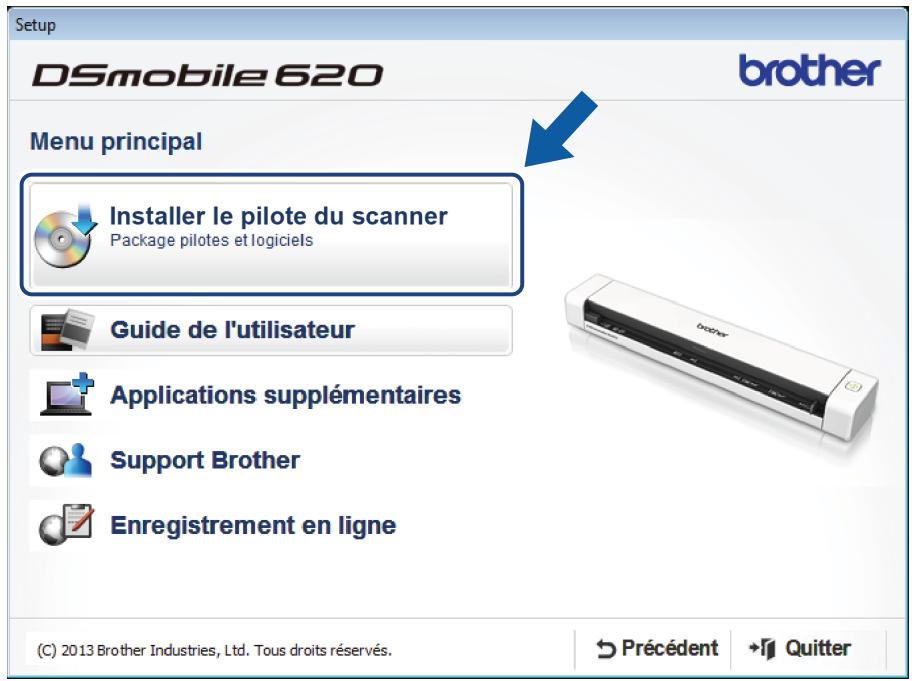

Lorsque l’écran Setup s’affiche, cliquez sur Installer le pilote du scanner et suivez les instructions à l’écran.

• Si la fenêtre Brother ne s’affiche pas automatiquement, cliquez sur Poste de travail (Ordinateur), doublecliquez sur l’icône du CD-ROM, puis double-cliquez sur AutoRun.exe. • Lorsque vous installez le pilote du scanner, DSmobileCapture (une application de numérisation) est installé en même temps. Pour plus d’informations sur l’utilisation de DSmobileCapture, consultez la section Utilisation de DSmobileCapture (Windows ®) à la page 26.

• Si votre ordinateur ne comporte pas de lecteur de DVD-ROM, si le DVD-ROM fourni ne contient pas les pilotes de votre système d’exploitation ou si vous souhaitez télécharger des manuels et utilitaires, visitez la page correspondant à votre modèle à l’adresse http://support.brother.com

Insérez le DVD-ROM.

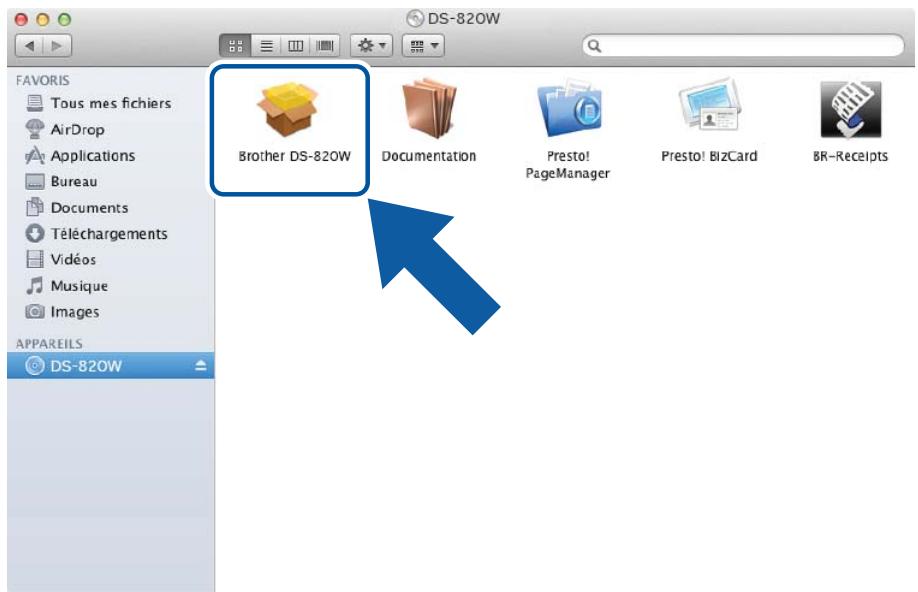

REMARQUE Lorsque vous installez le pilote du scanner, DSmobileCapture (une application de numérisation) est installé en même temps. Pour plus d’informations sur l’utilisation de DSmobileCapture, consultez la section Utilisation de DSmobileCapture (Macintosh) à la page 36.

à la page 26. Utilisateurs Macintosh : consultez la section Utilisation de DSmobileCapture (Macintosh) à la page 36.

(Windows ® uniquement)

REMARQUE Si vous cliquez sur Presto! PageManager ou Presto! BizCard, vous accédez au site de NewSoft

Technology Corporation. Téléchargez l’application depuis ce site Web.

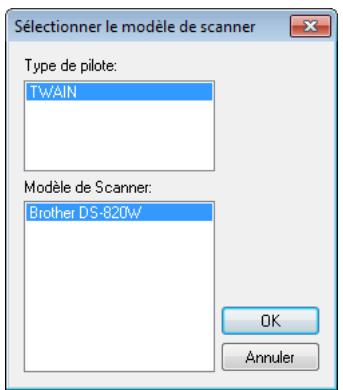

La boîte de dialogue Sélectionner le modèle de scanner s’affiche. Sélectionnez TWAIN sous Type de pilote, sélectionnez Brother DS-820W (DS-920DW) sous Modèle de scanner, puis cliquez sur OK.

• Pour modifier le délai d’attente entre deux tâches, consultez la section Paramètres du papier à la page 30. • Pour enregistrer plusieurs documents dans un même fichier, choisissez PDF multipage ou TIFF multipage dans la liste déroulante Format de fichier.

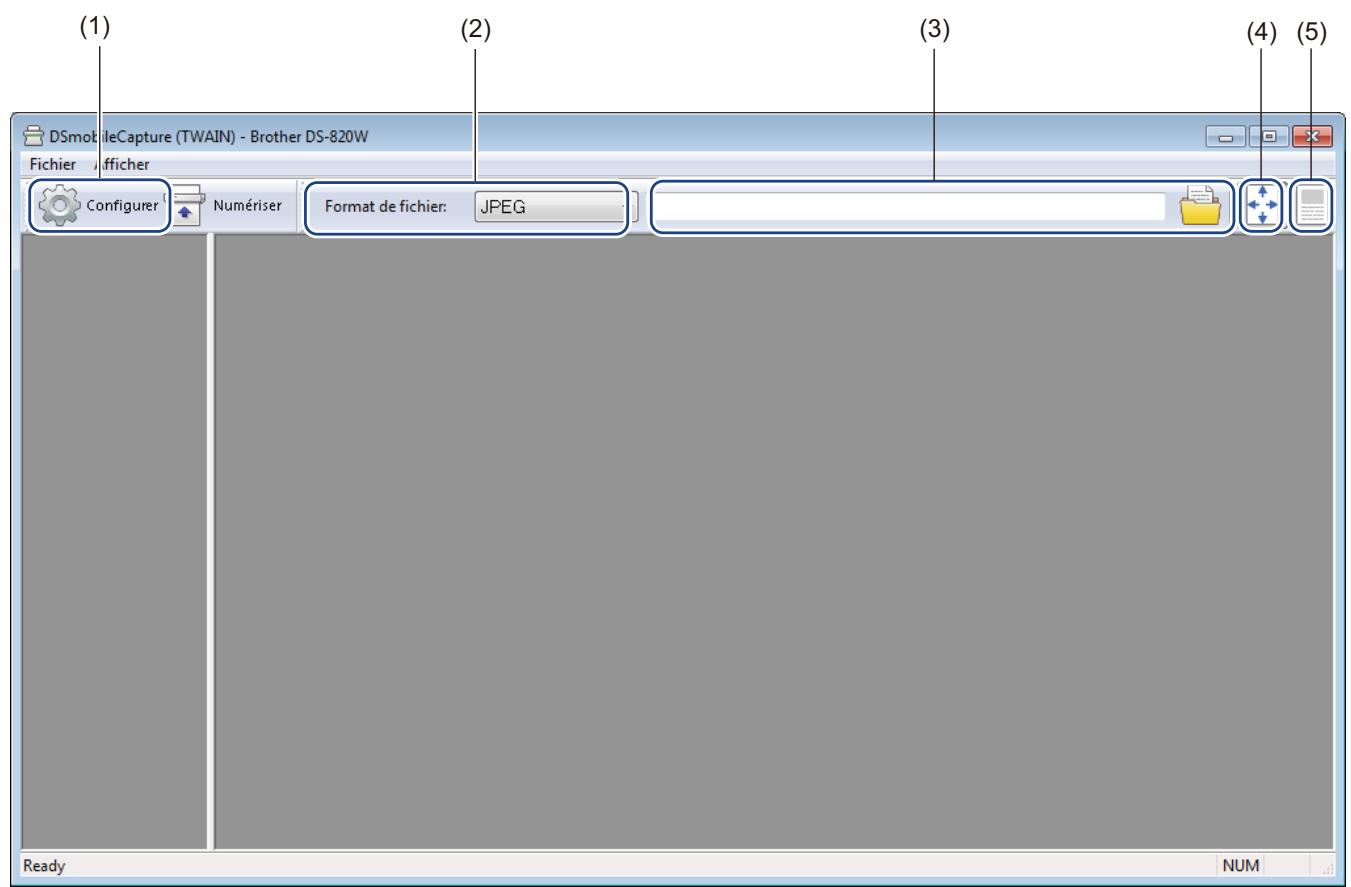

Choisissez le format souhaité dans la liste déroulante.

, puis cliquez sur l’onglet Image pour choisir le type de l’image et définir les

paramètres de numérisation de base.

REMARQUE Cette illustration correspond à la DS-920DW.

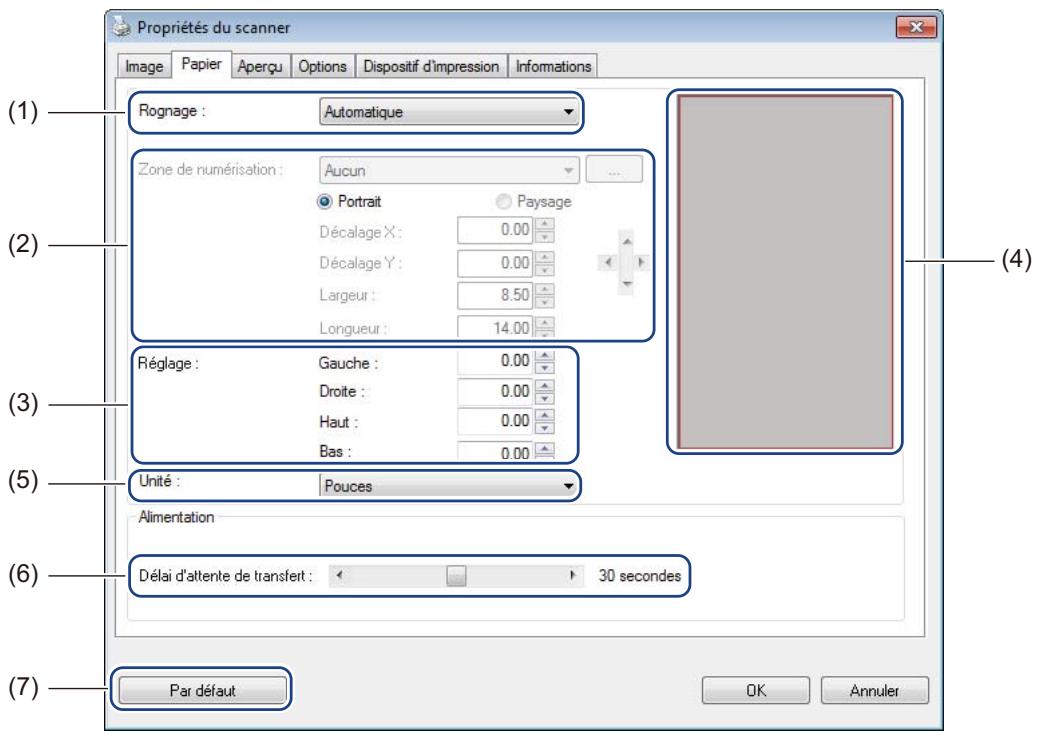

, puis cliquez sur l’onglet Papier pour définir des valeurs liées à la sortie de l’image.

 Fixe pour transfert Choisissez Fixe pour transfert si vous voulez pouvoir définir la zone à transformer en image. Utilisez cette option pour les lots de documents de même taille.

Si vous avez sélectionné Fixe pour transfert dans Rognage (1), définissez le

Décalage X et le Décalage Y ou spécifiez la Largeur et la Longueur pour redéfinir la zone de numérisation. Sur cet écran, la Zone d’affichage (4) montre la position de l’image tandis que vous modifiez les valeurs. • Décalage X : la distance entre le bord gauche du document et le bord gauche de la zone numérisée • Décalage Y : la distance entre le bord supérieur du document et le bord supérieur de la zone numérisée • Largeur : la largeur de la zone numérisée

• Longueur : la longueur de la zone numérisée

90 degrés sens positif et 90 degrés sens négatif.

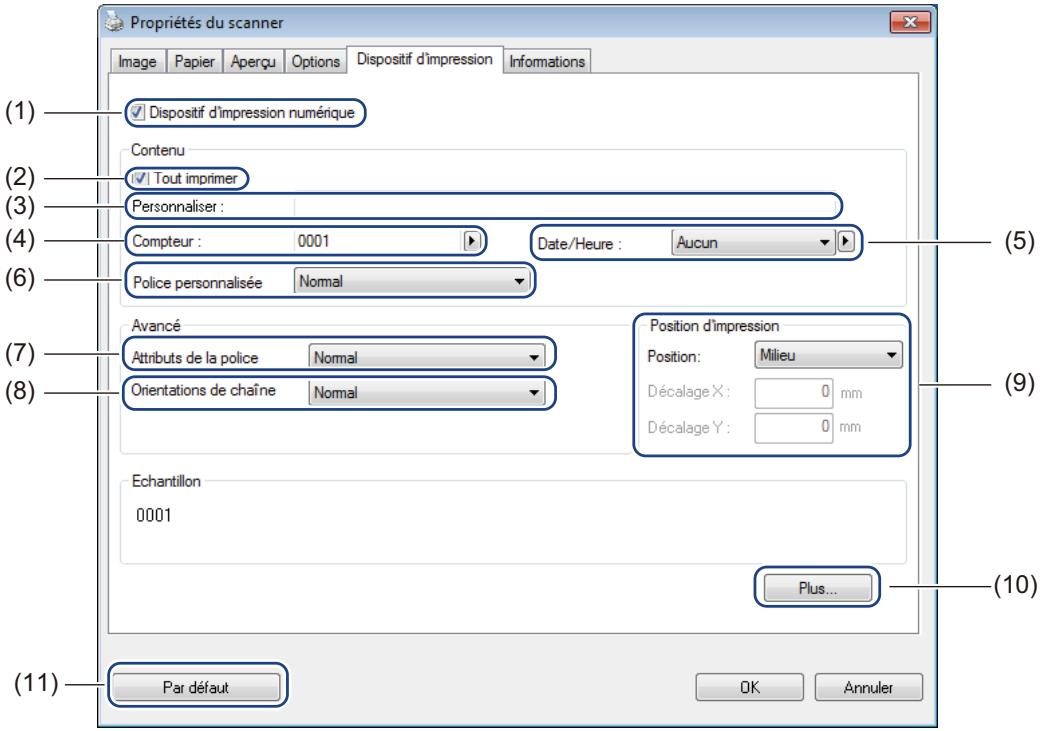

Cliquez sur Plus... pour définir la Taille, la Densité et la Transparence de votre chaîne d’impression.

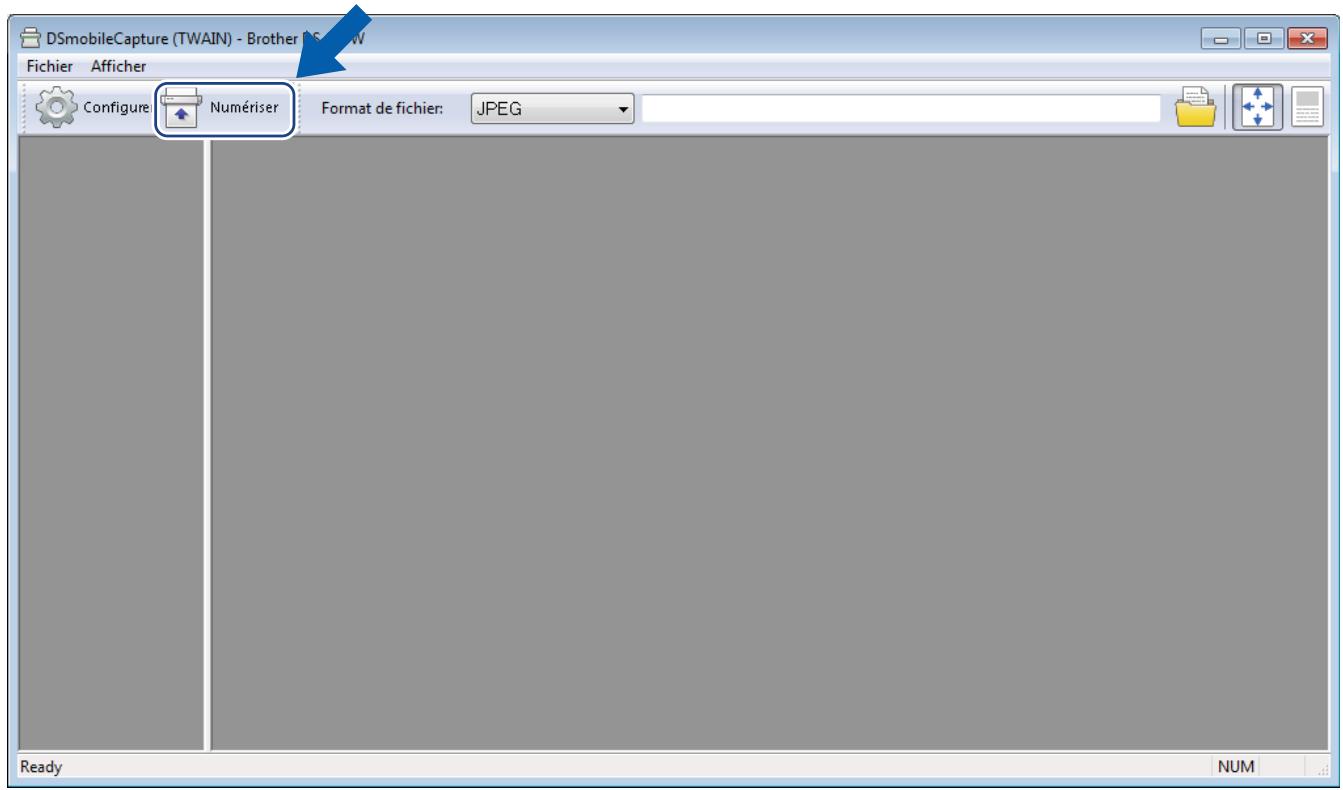

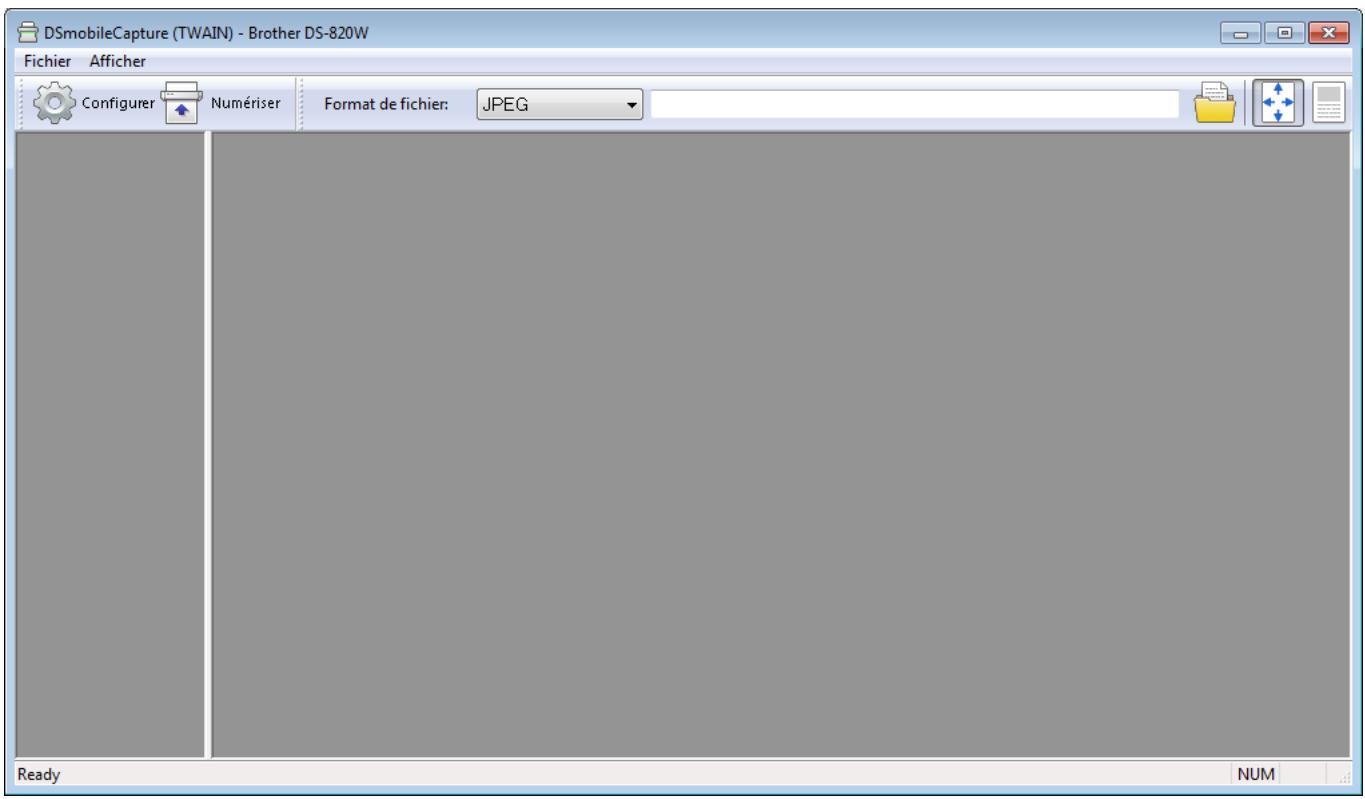

DSmobileCapture se lance.

Le scanner lance la numérisation. L’image numérisée est enregistrée dans le répertoire spécifié à l’étape 4. Vérifiez le résultat de la numérisation.

Numériser depuis votre ordinateur

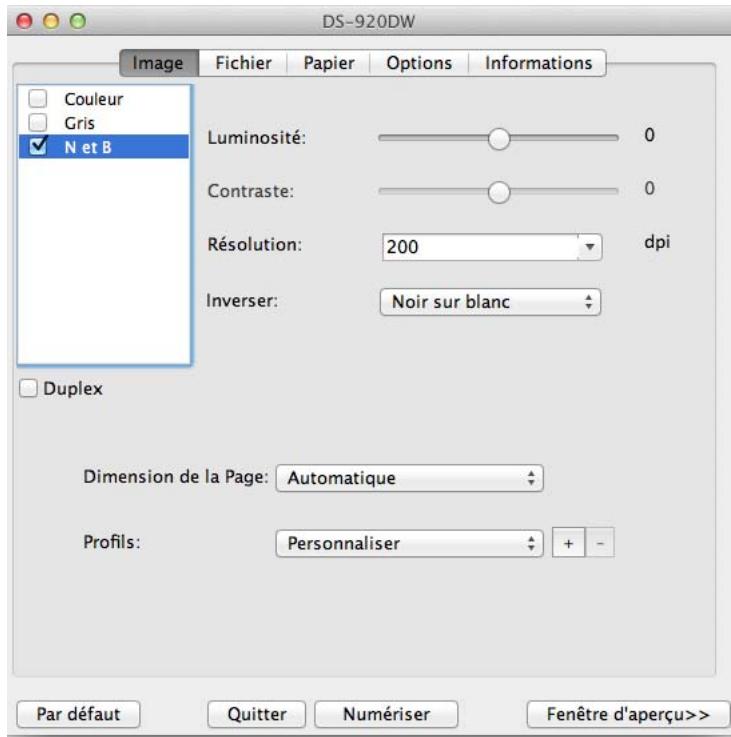

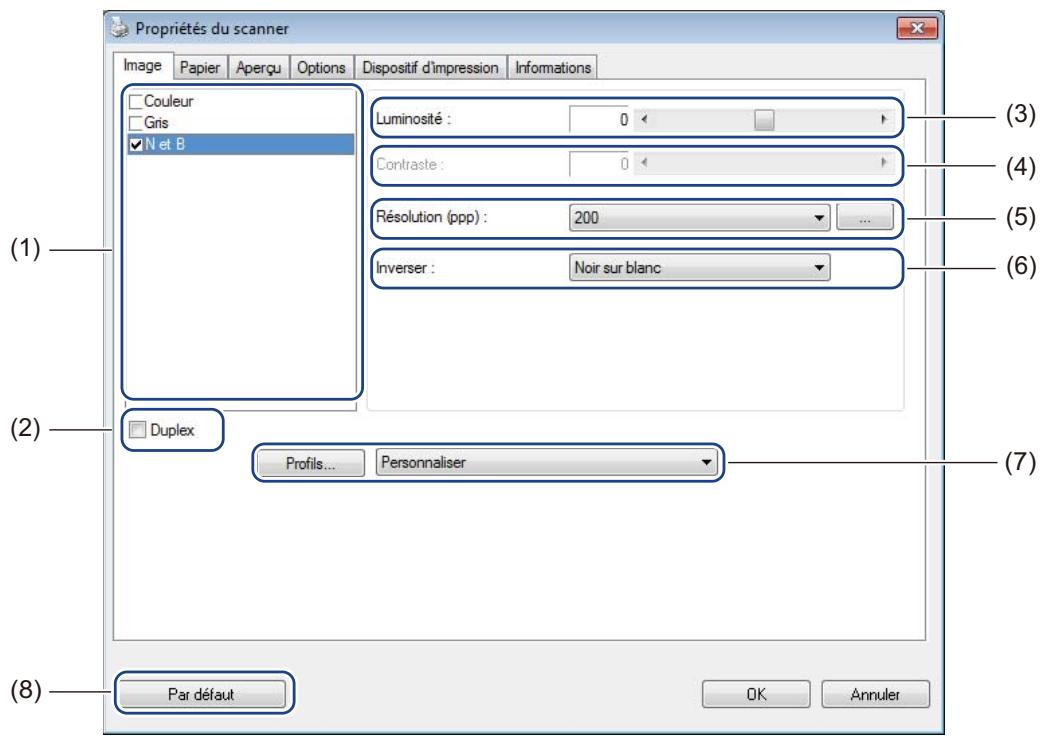

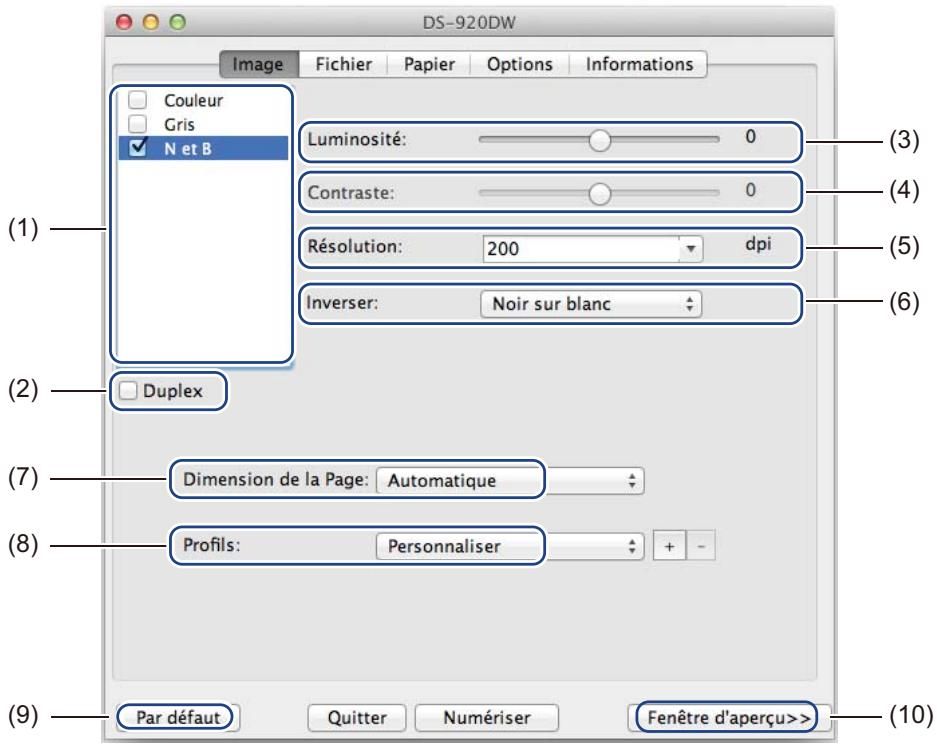

Cliquez sur l’onglet Image pour choisir le type de l’image et définir plusieurs paramètres de numérisation de base.

REMARQUE Cette illustration correspond à la DS-920DW.

Dimension de la Page. 37

Numériser depuis votre ordinateur

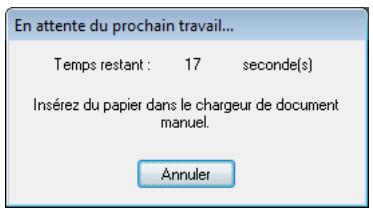

Vous pouvez numériser le document suivant une fois le premier travail de numérisation terminé.

Choisissez votre format de papier dans la liste déroulante Dimension de la page, définissez les valeurs de Décalage X et de Décalage Y ou spécifiez la Largeur et la Longueur pour définir votre zone numérisée. Cliquez sur Fenêtre d’aperçu (4) pour prévisualiser la position de l’image tandis que vous modifiez les valeurs.

• Décalage X : la distance entre le bord gauche du document et le bord gauche de la zone numérisée • Décalage Y : la distance entre le bord supérieur du document et le bord supérieur de la zone numérisée • Largeur : la largeur de la zone numérisée • Longueur : la longueur de la zone numérisée

(Macintosh) à la page 61.

Rétablit les paramètres par défaut de cet onglet et de tous les autres onglets

d’état système, puis cliquez sur Aide.

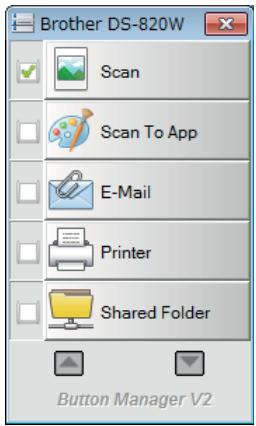

Utilisez une des deux méthodes suivantes pour lancer le panneau des boutons Button Manager V2.

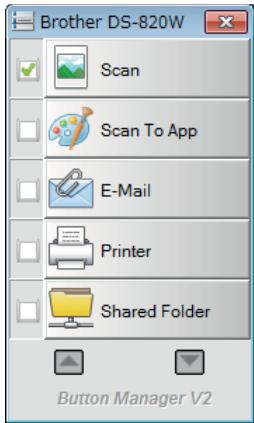

Pour afficher l’icône de raccourci et lancer le panneau des boutons Button Manager V2 depuis la barre d’état système

Pour numériser depuis le bouton de numérisation du panneau des boutons Button Manager V2

Si nécessaire, cliquez avec le bouton droit sur le bouton de numérisation souhaité dans le panneau des boutons Button Manager V2 pour modifier les paramètres de numérisation.

Pour plus d’informations, consultez le Guide de l’utilisateur de Button Manager V2. Pour lancer la numérisation, cliquez sur le bouton de numérisation que vous voulez utiliser dans le panneau des boutons Button Manager V2.

Pour numériser depuis le bouton Démarrer de votre scanner

Si nécessaire, cliquez avec le bouton droit sur le bouton de numérisation souhaité dans le panneau des boutons Button Manager V2 pour modifier les paramètres de numérisation. Pour plus d’informations, consultez le Guide de l’utilisateur de Button Manager V2. Cochez la case située à gauche du bouton de numérisation que vous souhaitez utiliser. Appuyez sur le bouton Démarrer de votre scanner pour lancer la numérisation.

Pour modifier les paramètres de numérisation, cliquez avec le bouton droit sur le bouton

(voir le Guide de l’utilisateur de Button Manager V2).

Vérifiez le résultat de la numérisation.

• Si aucune application ne se lance ou si l’application est réduite, l’image numérisée sera enregistrée dans un dossier prédéfini (pour plus d’informations sur la modification du chemin d’accès au dossier, consultez le Guide de l’utilisateur de Button Manager V2). • Si plusieurs applications sont ouvertes, l’image numérisée s’affiche dans l’application active.

Numériser vers une application

Utilisez cette option pour ouvrir l’image numérisée avec une application que vous choisissez dans une liste. Pour modifier les paramètres de numérisation, cliquez avec le bouton droit sur le bouton Scan To App

Vérifiez le résultat de la numérisation.

Numériser depuis votre ordinateur

Pour modifier les paramètres de numérisation ou le logiciel de messagerie, cliquez avec le bouton droit sur le bouton E-Mail

à un e-mail vierge.

Vérifiez le résultat de la numérisation.

Numériser vers une imprimante

Utilisez cette option pour imprimer l’image numérisée via votre imprimante par défaut. Pour modifier les paramètres de numérisation ou l’imprimante de destination, cliquez avec le bouton droit sur le bouton Printer

Vérifiez le résultat de la numérisation.

Numériser depuis votre ordinateur

Pour modifier les paramètres de numérisation, cliquez avec le bouton droit sur le bouton Shared Folder

Vérifiez le résultat de la numérisation.

Numériser vers un serveur FTP Utilisez cette option pour enregistrer l’image numérisée dans un dossier de votre serveur FTP.

Pour modifier les paramètres de numérisation, cliquez avec le bouton droit sur le bouton FTP

Vérifiez le résultat de la numérisation.

• Si vous avez oublié votre mot de passe, appuyez sur le bouton de réinitialisation du scanner pour réinitialiser le mot de passe. Pour plus d’informations, consultez la section Réinitialiser les paramètres réseau à la page 56. • Trois appareils sans fil peuvent se connecter au scanner en même temps.

Faites glisser le commutateur Wi-Fi ® sur ON (Marche).

Patientez 40 secondes environ, jusqu’à ce que l’indicateur Wi-Fi ® passe du rouge au bleu.

Activez la fonction Wi-Fi ® de votre appareil sans fil (ordinateur, smartphone, tablette, etc.) pour sélectionner le scanner.

Pour plus d’informations, consultez les instructions fournies avec votre appareil sans fil.

Sélectionnez le SSID du scanner, Brother DS-820W-xxxx (où xxxx = l’adresse MAC (Media Access Control) du scanner).

Si vous avez déjà défini le mot de passe, saisissez-le pour vous connecter. L’écran d’accueil s’affiche dans le navigateur.

REMARQUE Aucune image ne s’affichera si la carte SD ne contient aucune donnée.

Définition d’un mot de passe pour le réseau Wi-Fi ®

Si vous n’avez pas défini de mot de passe pour le réseau Wi-Fi ®, veillez à tout d’abord configurer un mot de passe réseau dans votre navigateur Web. Sans mot de passe pour le réseau Wi-Fi ®, un tiers peut consulter et voler les données enregistrées sur votre carte SD.

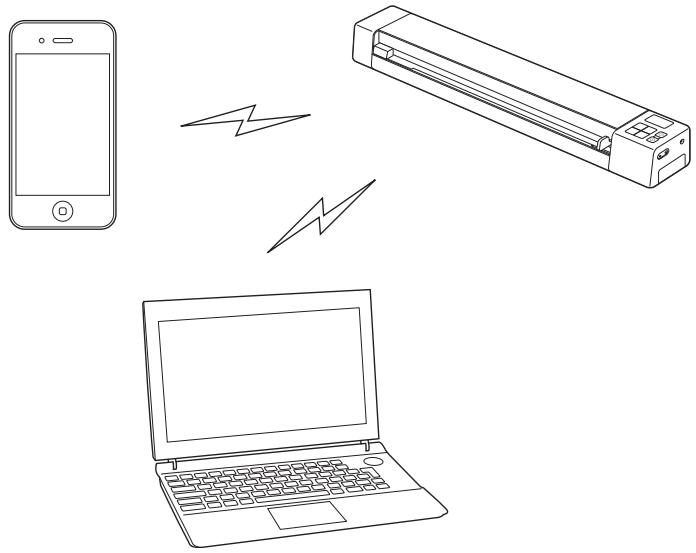

Connectez votre appareil sans fil au scanner en mode AP (access point, point d’accès).

Pour plus d’informations, consultez la section Connexion en mode point d’accès (AP, access point) à la page 49.

Lancez le navigateur Web de votre appareil sans fil.

Si vous avez déjà défini le mot de passe, saisissez-le pour vous connecter. L’écran d’accueil s’affiche dans le navigateur. Cliquez sur Configuration > Configuration Wi-Fi. L’écran Configuration Wi-Fi s’affiche. Sélectionnez WPA2(AES) dans la liste déroulante Cryptage. Saisissez la Clé prépartagée, puis cliquez sur Appliquer. L’écran Redémarrage... s’affiche. La configuration est alors terminée.

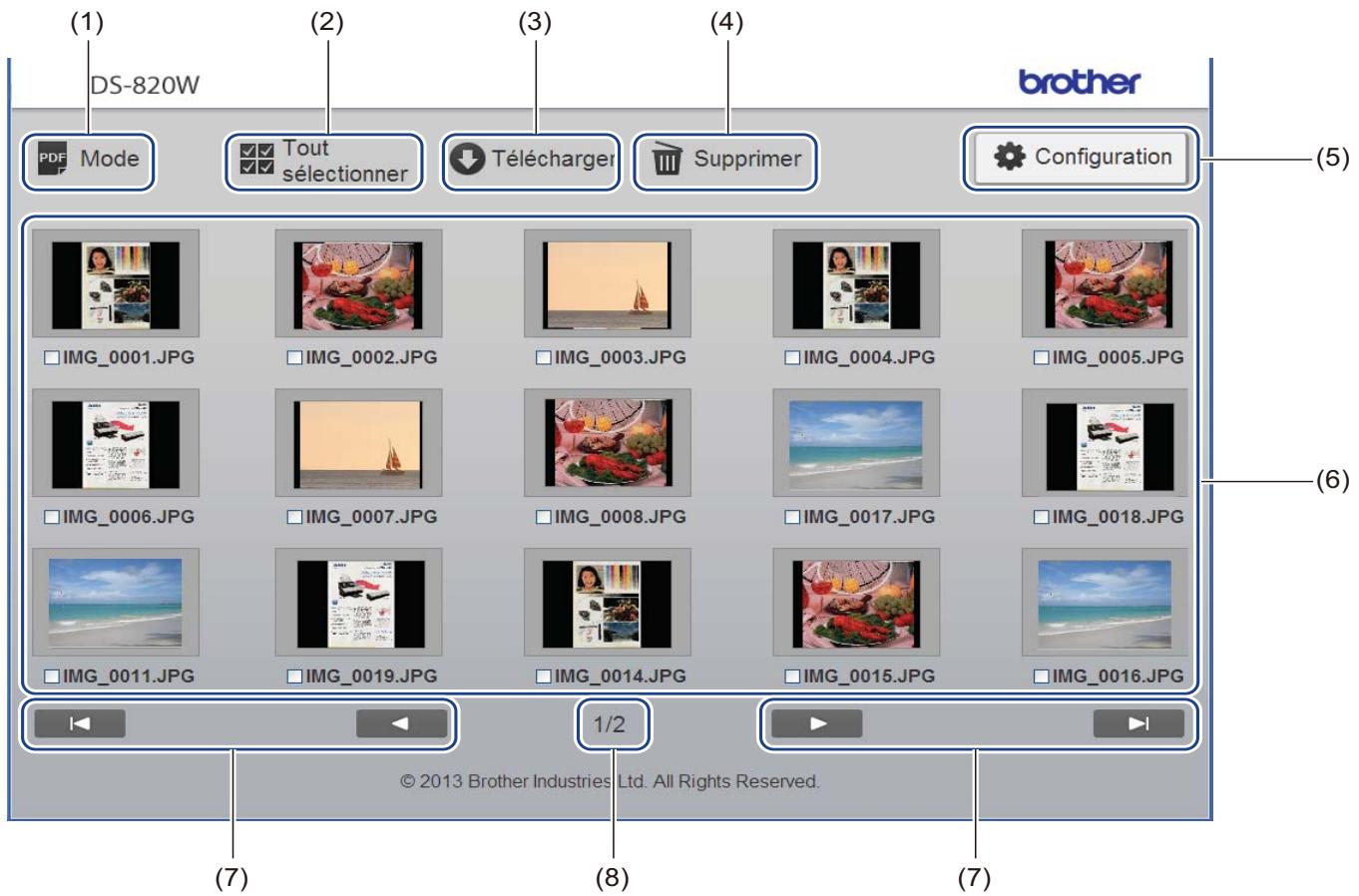

Cliquez dessus pour accéder à la page précédente.

Cliquez dessus pour accéder à la page suivante.

Cliquez dessus pour accéder à la dernière page.

(Marche) ou si l’ordinateur est en mode TWAIN.

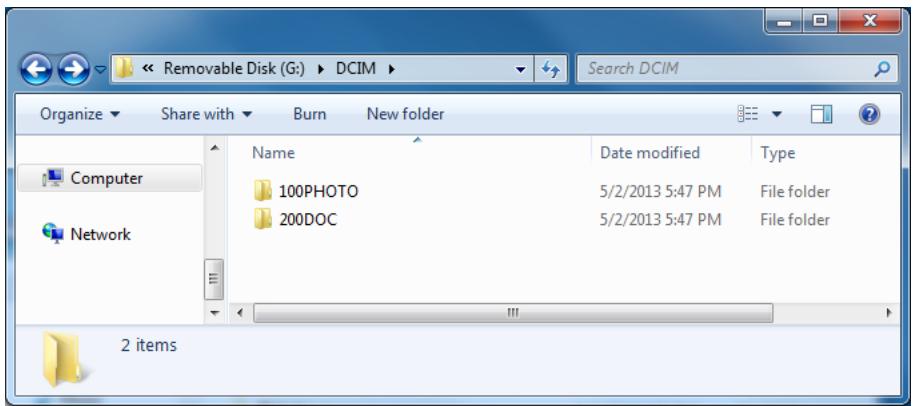

(Utilisateurs Windows ®)

• Dossier 200DOC Stocke les images numérisées au format PDF.

Utilisation de ScanHub™ (iOS)

Wi-Fi ® (Configuration de l’AP Wi-Fi ® et Configuration du mot de passe).

Vérifiez que le scanner est bien allumé.

Définissez le commutateur Wi-Fi ® sur ON (Marche).

Patientez 40 secondes environ, jusqu’à ce que l’indicateur Wi-Fi ® passe du rouge au bleu.

Lorsque le scanner établit une connexion avec votre point d’accès, l’indicateur Wi-Fi ® commence à clignoter en bleu.

Pendant 10 secondes, maintenez le bouton de réinitialisation du scanner (1) enfoncé à l’aide d’un objet pointu, tel qu’une aiguille ou un stylo à pointe fine.

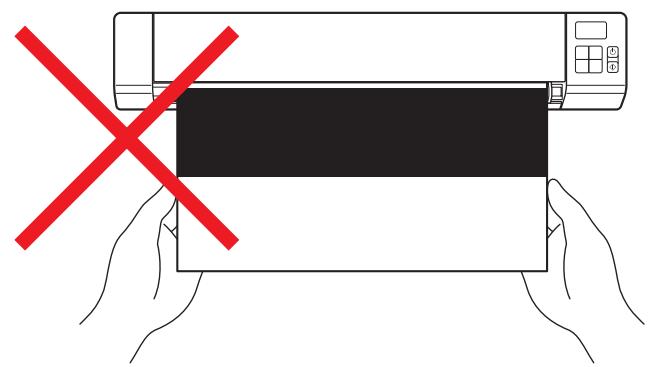

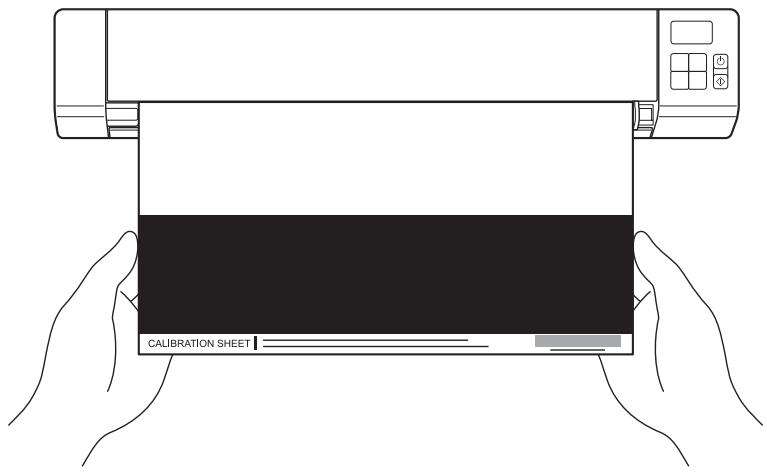

Appuyez à plusieurs reprises sur le bouton

pour sélectionner CAL sur l’écran LCD.

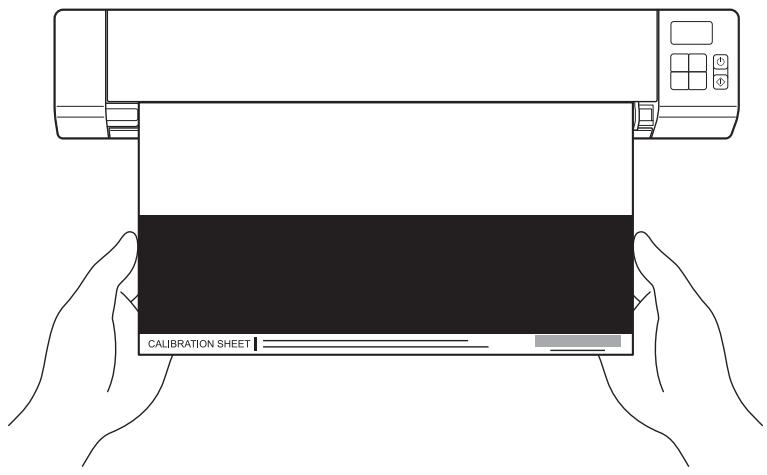

Une fois la feuille de calibrage éjectée, OK s’affiche sur l’écran LCD, indiquant la fin de l’étalonnage.

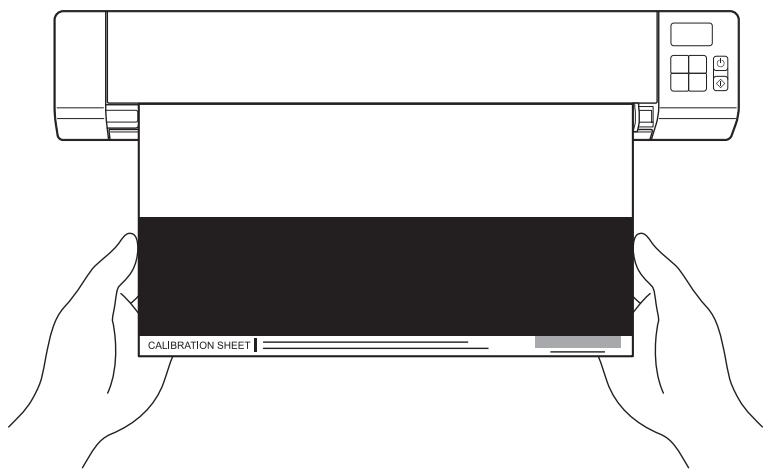

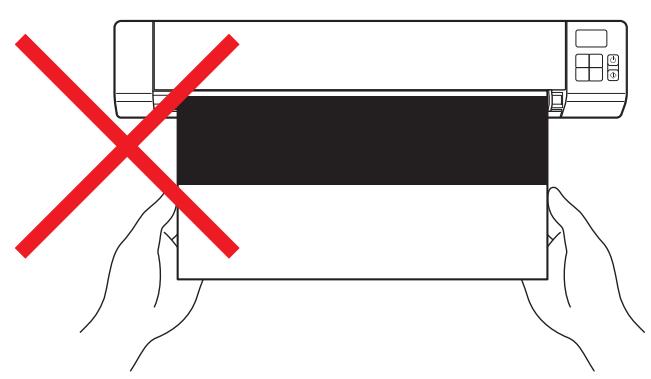

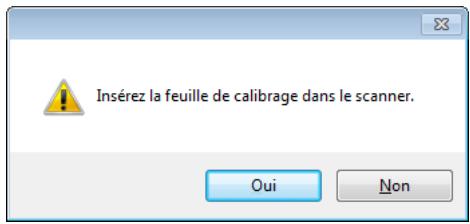

Étalonnage via un logiciel (Windows ®) a b c d

Double-cliquez sur le raccourci DSmobileCapture

La boîte de dialogue Sélectionner le modèle de scanner s’affiche. Sélectionnez TWAIN sous Type de pilote, sélectionnez Brother DS-820W (DS-920DW) sous Modèle de scanner, puis cliquez sur OK.

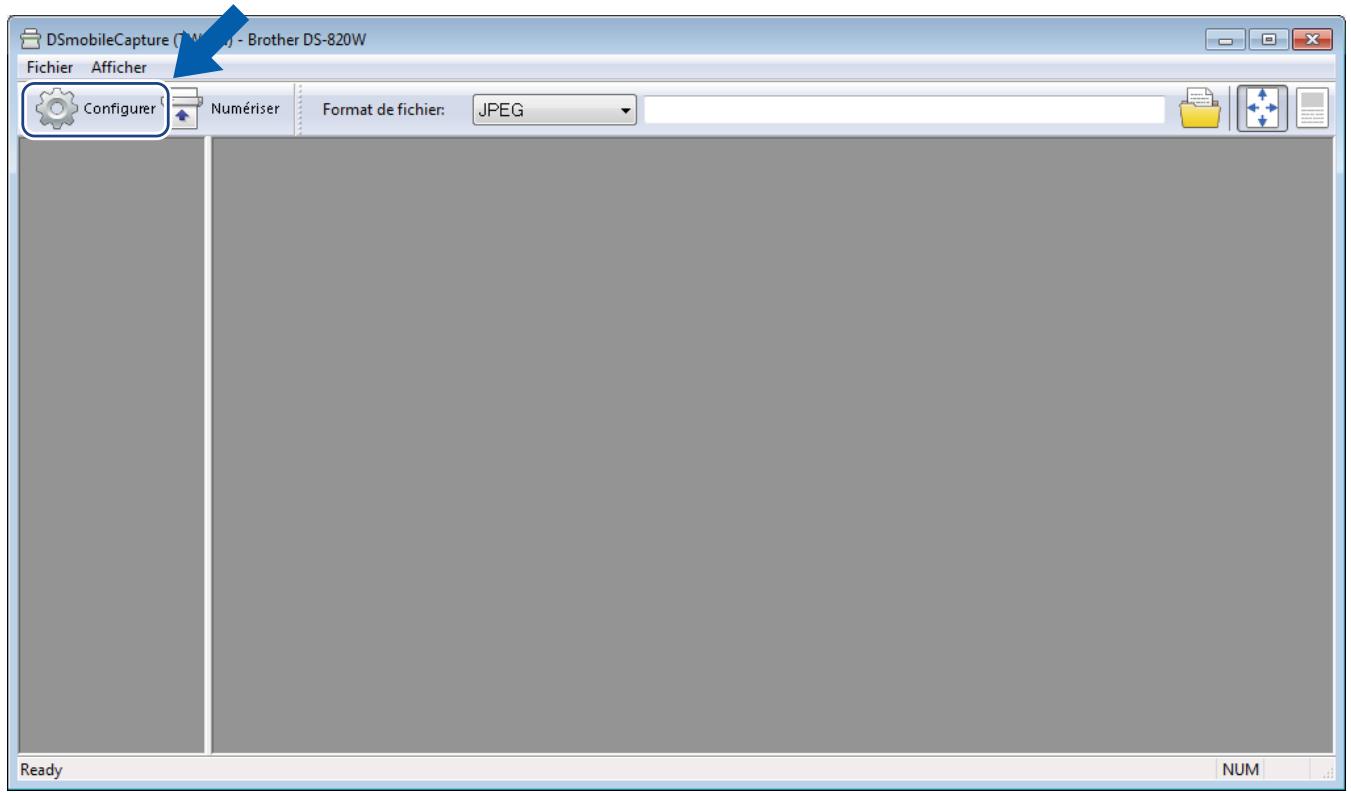

DSmobileCapture se lance. Cliquez sur Configurer

DSmobileCapture se lance.

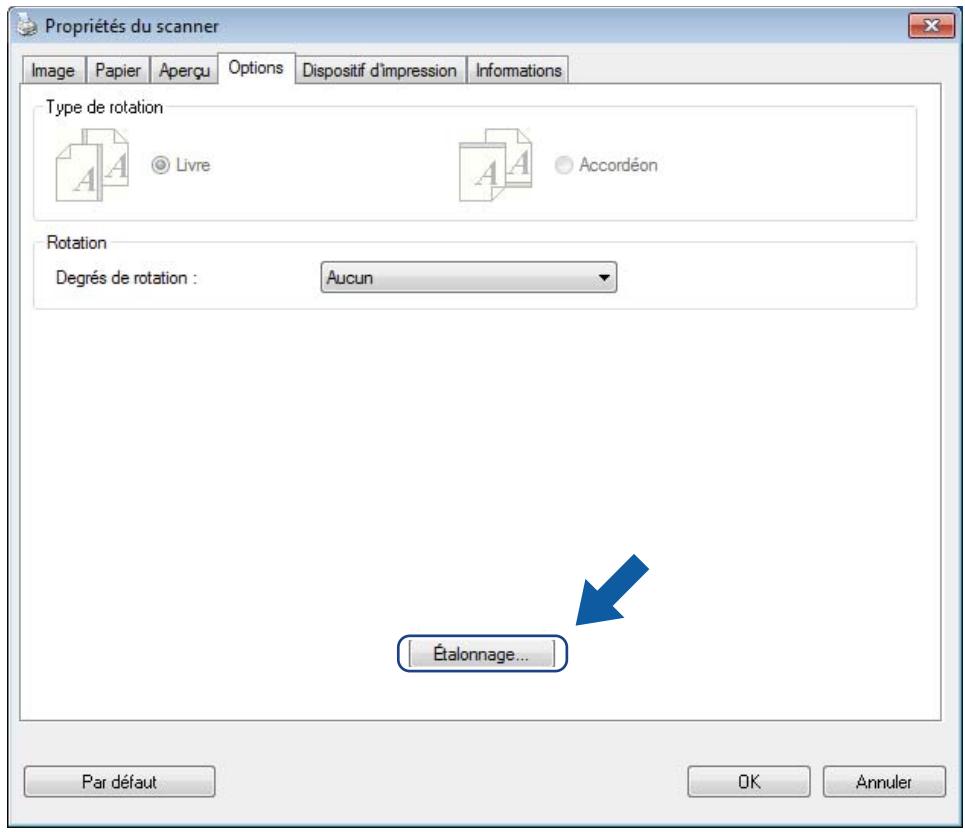

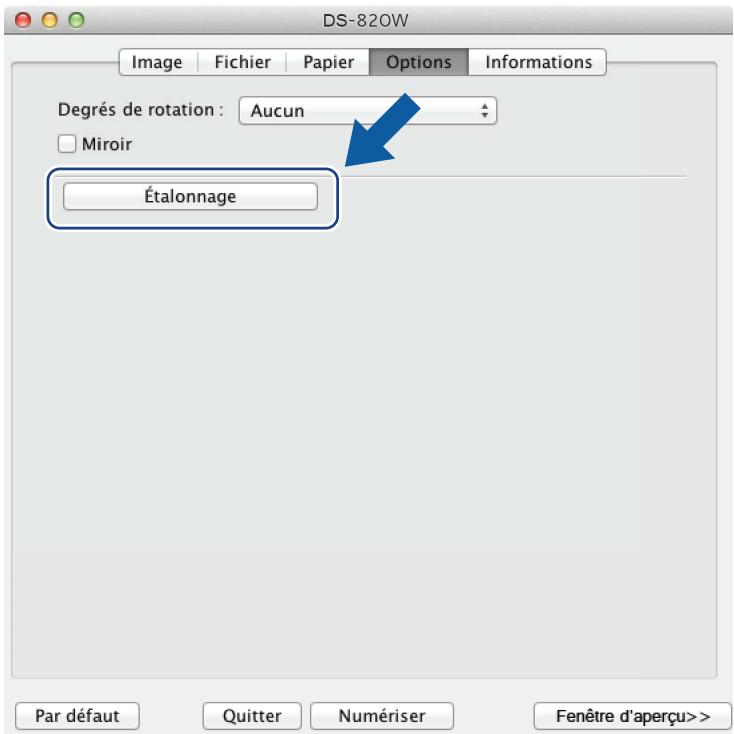

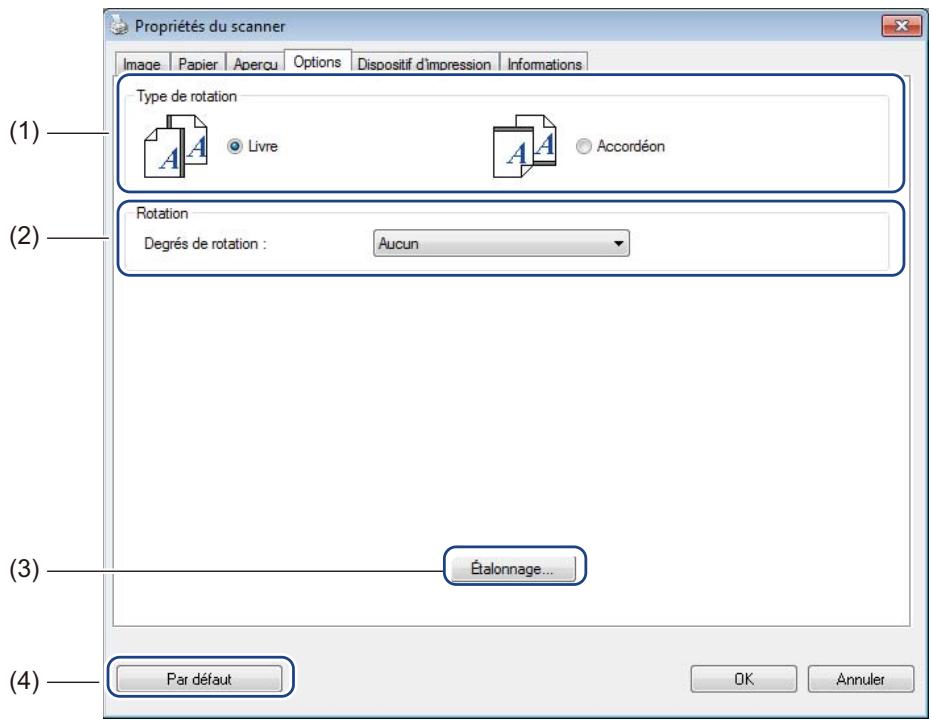

Cliquez sur l’onglet Options. Cliquez sur Étalonnage pour lancer l’étalonnage du scanner.

Reconnectez le câble micro USB à l’ordinateur et relancez l’étalonnage.

Pour éviter toute accumulation de poussière, nous vous recommandons de nettoyer régulièrement l’extérieur de votre scanner.

Débranchez le câble micro USB au niveau du scanner et de l’ordinateur.

Si nécessaire, nettoyez l’extérieur avec un tissu légèrement humidifié avec de l’eau ou un détergent dilué, et terminez avec un tissu sec.

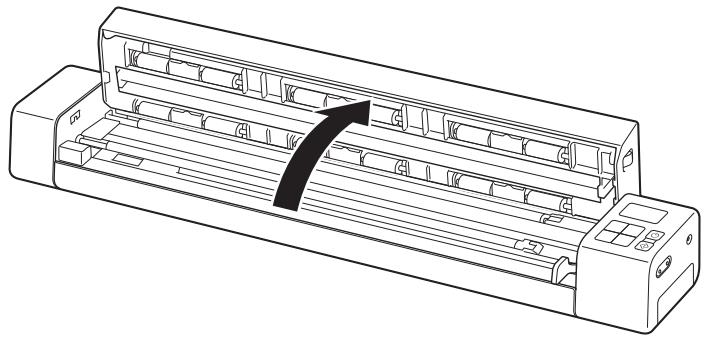

Nettoyage de l’intérieur du scanner

Pour préserver la qualité de l’image numérisée, nettoyez régulièrement l’intérieur de votre scanner. Si des lignes verticales ou des rayures apparaissent sur des images numérisées, cela indique qu’il est temps de nettoyer votre scanner.

Débranchez le câble micro USB au niveau du scanner et de l’ordinateur.

Ouvrez le couvercle supérieur du scanner.

Si vous pensez que votre scanner présente un problème, consultez le tableau ci-dessous et effectuez les actions suggérées.

Vous pouvez facilement résoudre la plupart des problèmes vous-même. Si vous avez besoin d’une aide supplémentaire, accédez au Brother Solutions Center à l’adresse http://support.brother.com pour accéder à la FAQ (foire aux questions) et obtenir des conseils de dépannage. L’utilisation de fournitures d’une marque autre que Brother peut affecter la qualité de numérisation, le fonctionnement du matériel et la fiabilité du produit.

Messages d’erreur et codes d’erreur

Messages d’erreur Message d’erreur Le couvercle supérieur du scanner est Fermez le couvercle supérieur et ouvert alors que la numérisation débute. relancez la numérisation.

Pas de papier dans le chargeur de document manuel.

Aucun document n’est présent dans la fente d’alimentation.

Placez votre document dans la fente d’alimentation et relancez la numérisation.

Impossible de trouver le scanner.

Le scanner n’est pas connecté à l’ordinateur.

Vérifiez que le câble micro USB reliant le scanner à l’ordinateur est correctement connecté.

Le scanner n’est pas allumé.

Appuyez sur le bouton d’alimentation pour allumer le scanner.

 Insérez la feuille de calibrage dans le bon sens. • Pour effectuer l’étalonnage via le panneau de commande, consultez la section Étalonnage depuis le panneau de commande à la page 57. • Utilisateurs Windows ® : pour effectuer l’étalonnage via un logiciel, consultez la section Étalonnage via un logiciel (Windows ®) à la page 58. • Utilisateurs Macintosh : pour effectuer l’étalonnage via un logiciel, consultez la section Étalonnage via un logiciel (Macintosh) à la page 61.

Assurez-vous que le document est correctement inséré.

• Pour effectuer l’étalonnage via le données d’étalonnage. panneau de commande, consultez la section Étalonnage depuis le panneau de commande à la page 57.

• Utilisateurs Windows ® : pour effectuer l’étalonnage via un logiciel, consultez la section Étalonnage via un logiciel (Windows ®) à la page 58.

• Utilisateurs Macintosh : pour effectuer l’étalonnage via un logiciel, consultez la section Étalonnage via un logiciel (Macintosh) à la page 61.

Problèmes de numérisation Difficulté Assurez-vous que le câble micro USB est correctement connecté au scanner et à l’ordinateur.

Le niveau de la batterie est faible.

Connectez le câble micro USB au scanner et à l’ordinateur pour recharger la batterie.

Si vous ne rechargez la batterie du scanner que légèrement alors qu’elle était vide, vous ne pourrez pas utiliser le scanner. Éteignez le scanner jusqu’à ce que la batterie soit complètement rechargée.

Mon ordinateur ne reconnaît pas le scanner lorsqu’il est connecté via le câble micro USB.

Les causes peuvent varier.

Assurez-vous que le câble micro USB est correctement connecté au scanner et à l’ordinateur.

Déconnectez le câble micro USB et reconnectez-le au scanner et à l’ordinateur.

étalonné ou si un corps étranger

(trombone, bout de papier, etc.) est coincé dedans.

1. Assurez-vous que la fente d’alimentation des documents n’est pas obstruée. Si vous trouvez des corps étrangers, retirez-les du scanner.

2. Étalonnez votre scanner (voir Étalonnage du scanner à la page 57). Si la qualité de la numérisation ne s’est pas améliorée après l’étalonnage du scanner : 1. Nettoyez le scanner (voir Maintenance du scanner à la page 63). 2. Étalonnez une nouvelle fois votre scanner.

Je ne retrouve pas mon image numérisée.

La vitesse de numérisation est trop lente.

Les guides-documents ne sont pas réglés en fonction de la largeur du document.

Réglez le guide-document en fonction de la largeur du document.

Les paramètres ne sont pas adaptés à votre document. Par exemple, vous avez introduit un document A4 alors que le format

Letter était sélectionné.

Assurez-vous que les paramètres de format du document sont adaptés à votre document.

La résolution n’est pas adaptée à votre document.

Utilisateurs Windows ® : consultez la section

Paramètres du papier à la page 30. Utilisateurs Macintosh : consultez la section Paramètres du papier à la page 40. Diminuez la résolution du scanner. Utilisateurs Windows ® : consultez la section Paramètres des images à la page 29. Utilisateurs Macintosh : consultez la section Paramètres des images à la page 37.

(voir Spécifications des documents à la page 12).

Si le document n’est pas à l’origine du problème : 1. Vérifiez que le câble micro USB reliant le scanner à l’ordinateur est correctement connecté. 2. Réinstallez le pilote du scanner depuis le DVDROM.

Le document est coincé.

Le couvercle supérieur du scanner est ouvert.

Fermez le couvercle supérieur et relancez la numérisation.

Le scanner est éteint parce que la fonction de mise hors tension automatique est active.

Appuyez sur le bouton d’alimentation pour allumer le scanner.

Vous vous trouvez dans le menu de paramétrage (mode SD uniquement).

Quittez le menu de paramétrage pour mettre le scanner en mode veille.

Aucune carte SD n’est insérée dans l’emplacement pour carte SD du scanner (mode SD uniquement).

Insérez une carte SD dans l’emplacement pour carte SD du scanner.

Les causes peuvent varier.

Ouvrez le couvercle supérieur du scanner et tirez doucement sur le document pour le sortir. Assurezvous qu’il ne reste plus de bouts de papier à l’intérieur du scanner.

Votre document n’est pas adapté à l’appareil (par exemple, si le papier est trop long).

 Assurez-vous que votre document est adapté à l’appareil (voir Spécifications des documents

à la page 12).  Utilisez la feuille de support fournie (voir Chargement de la feuille de support à la page 16).

Mon scanner chauffe.

Il est normal que votre scanner dégage un peu de chaleur après une utilisation prolongée.

Si le scanner dégage une odeur étrange ou s’il semble un peu trop chaud au toucher, déconnectez immédiatement le câble micro USB du scanner et de l’ordinateur.

Nettoyez votre scanner (voir Maintenance du scanner à la page 63).

Le scanner doit être étalonné.

à la page 58. • Utilisateurs Macintosh : pour effectuer l’étalonnage via un logiciel, consultez la section Étalonnage via un logiciel (Macintosh) à la page 61.

La résolution du scanner est trop basse.

Augmentez la résolution du scanner.

Utilisateurs Windows ® : consultez la section Paramètres des images à la page 29. Utilisateurs Macintosh : consultez la section Paramètres des images à la page 37.

Les couleurs de l’image numérisée sont sombres.

Les paramètres ne sont pas adaptés au type de document numérisé.

Modifiez les paramètres de numérisation.

Utilisateurs Windows ® : consultez la section Paramètres des images à la page 29. Utilisateurs Macintosh : consultez la section Paramètres des images à la page 37.

Le scanner doit être étalonné.

à la page 58. • Utilisateurs Macintosh : pour effectuer l’étalonnage via un logiciel, consultez la section Étalonnage via un logiciel (Macintosh) à la page 61.

Augmentez la résolution du scanner. Utilisateurs Windows ® : utilisez PaperPort™ 12SE pour augmenter la résolution. Utilisateurs Macintosh : utilisez Presto! PageManager 9 pour augmenter la résolution.

(Utilisateurs Windows ®)

Nuance PaperPort™ 12SE n’est pas installé sur l’ordinateur. (Utilisateurs Macintosh) Presto! PageManager n’est pas installé sur l’ordinateur.

Assurez-vous d’avoir installé Nuance

PaperPort™ 12SE à partir du DVD-ROM fourni. Assurez-vous d’avoir installé Presto! PageManager à partir du DVD-ROM fourni.

L’image numérisée est de travers.

Le guide-document du scanner n’est pas réglé en fonction de la largeur du document.

Des lignes verticales ou des rayures blanches apparaissent sur l’image numérisée.

Le scanner est directement exposé • Rentrez le scanner ou éloignez-le de la lumière

à la lumière du soleil. directe du soleil.

ABCDEFGHIJKLMNOPQRSTUVWXYZ.

KL LMN MNOPQRSTUV MNOPQRSTUVW TU WX WX 0123456789. abcdefghijklmnopqrstuvwxyz. effg fg ghijklmno hijklmnop hijklmn ijk qrs qrst r tu u KL LMN MNOPQRSTUV MNOPQRSTUVW TU WX WX 0123456789. abcdefghijklmnopqrstuvwxyz. effg fg ghijklmno hijklmnop hijklmn ijk qrs qrst r tu u Le scanner est proche d’une source de lumière.

• Éloignez le scanner de la source de lumière.

• Modifiez l’orientation du scanner.

L’image numérisée comporte des bavures. Le paramètre de contraste est inapproprié.

Augmentez le niveau de contraste.

Utilisateurs Windows ® : consultez la section Paramètres des images à la page 29. Utilisateurs Macintosh : consultez la section Paramètres des images à la page 37.

Lorsque je veux numériser Vous ne pouvez modifier qu’une en mode SD, est-il possible partie des paramètres. de modifier le format du papier, la qualité de l’image, etc. sur mon scanner ?

Pour plus d’informations sur les paramètres, consultez l’étape 4 de la section Numérisation en mode SD à la page 19.

Les paramètres de numérisation recto verso ne sont pas configurés

Il est impossible d’effectuer dans DSmobileCapture. des numérisations recto Le mode de numérisation du verso. scanner est défini sur 1 side (Recto) (en mode SD).

Lancez DSmobileCapture, cliquez sur l’onglet

Image, puis cochez la case Duplex. Ce message d’erreur s’affiche si le scanner n’est pas reconnu par l’ordinateur.

1. Assurez-vous que le scanner est correctement connecté.

à installer les pilotes du scanner. (Windows ®)

Vous ne disposez peut-être pas de privilèges d’administrateur.

Connectez-vous à Windows ® avec des droits d’administrateur.

à installer les pilotes du scanner. (Macintosh)

Vous ne disposez peut-être pas de privilèges d’administrateur.

Dans le menu Apple, sélectionnez Préférences

Système > Système > Utilisateurs et groupes. La liste des comptes actuels s’affiche sur la gauche de la fenêtre. L’un d’eux doit correspondre à votre nom et être suivi de la mention « Admin ». Si ce n’est pas le cas, contactez votre administrateur système.

La taille du fichier est trop importante.

La taille du fichier dépend de nombreux facteurs. La taille physique du document et la quantité de texte/d’éléments graphiques sur chaque page sont des facteurs qui affectent la taille du fichier. Ces facteurs ne peuvent pas être modifiés.

Pour réduire au minimum la taille du fichier de numérisation correspondant à un document donné, utilisez la résolution la plus faible possible et le mode Noir et blanc, et numérisez la zone la plus petite possible. Si vous utilisez les paramètres opposés (numérisation en résolution maximale, en mode Couleur, et de la zone la plus large possible), la taille du fichier produit sera maximale.

2. Vérifiez que le câble micro USB fonctionne et qu’il ne présente ni usure ni dommage.

Si l’erreur continue de s’afficher alors que le câble micro USB est correctement connecté, réinstallez le pilote du scanner à partir du DVD-ROM.

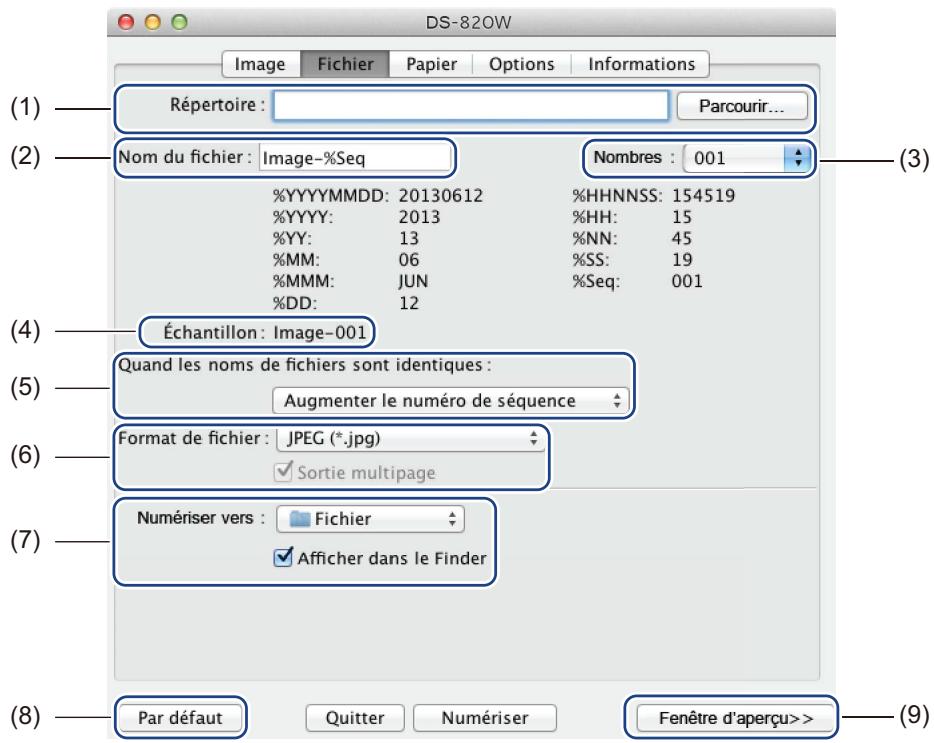

Utilisateurs Windows ® : consultez la section

Modification des paramètres de numérisation de DSmobileCapture (Windows ®) à la page 28. Utilisateurs Macintosh : consultez la section Modification des paramètres de numérisation de DSmobileCapture (Macintosh) à la page 37.

(ordinateur, smartphone, tablette, etc.) ne peut pas accéder au scanner via le réseau WLAN.

Le commutateur Wi-Fi du scanner est défini sur OFF (Arrêt).

Les causes peuvent varier.

Faites glisser le commutateur Wi-Fi ® sur OFF

(Arrêt), puis une nouvelle fois sur ON (Marche) pour reconnecter le scanner.

J’ai oublié le mot de passe de connexion pour accéder à l’écran d’accueil sur le navigateur.

Les causes peuvent varier.

Réinitialisez les paramètres réseau (voir

Réinitialiser les paramètres réseau à la page 56).

L’indicateur Wi-Fi ® clignote en rouge.

Une erreur système s’est produite.

• Appuyez sur le bouton d’alimentation et maintenez-le enfoncé pour éteindre le scanner, puis appuyez une nouvelle fois sur ce bouton pour le rallumer. • Réinitialisez les paramètres réseau (voir Réinitialiser les paramètres réseau à la page 56). • Si le problème persiste après avoir testé toutes les suggestions ci-dessus, contactez le centre de Service clientèle du pays où vous avez acheté le scanner.

Je ne connais pas le

Le SSID se présente comme suit :

Mon scanner ne peut pas se connecter au scanner via le navigateur Web.

Je ne connais pas l’adresse MAC du scanner.

Reportez-vous au mot de passe initial figurant sur la marque située sous votre scanner.

Le commutateur Wi-Fi ® est défini sur OFF (Arrêt).

1. Définissez le commutateur Wi-Fi ® sur ON

(Marche). La feuille de calibrage brillante spéciale fournie avec votre scanner vous fournira les meilleurs résultats possibles au niveau de l’étalonnage. Pour commander une nouvelle feuille de calibrage, consultez les informations de contact de votre bureau Brother local sur http://www.brother.com/

Je souhaite utiliser un concentrateur USB.

Les causes peuvent varier.

Utilisez votre scanner sans le connecter à un concentrateur USB. Celui-ci pourrait en effet ne pas fournir une puissance suffisante au scanner.

Je ne parviens pas à recharger mon scanner.

Le scanner est allumé pendant que vous essayez de le recharger.

Éteignez le scanner lorsque vous le rechargez.

La batterie Li-ion n’est pas correctement installée.

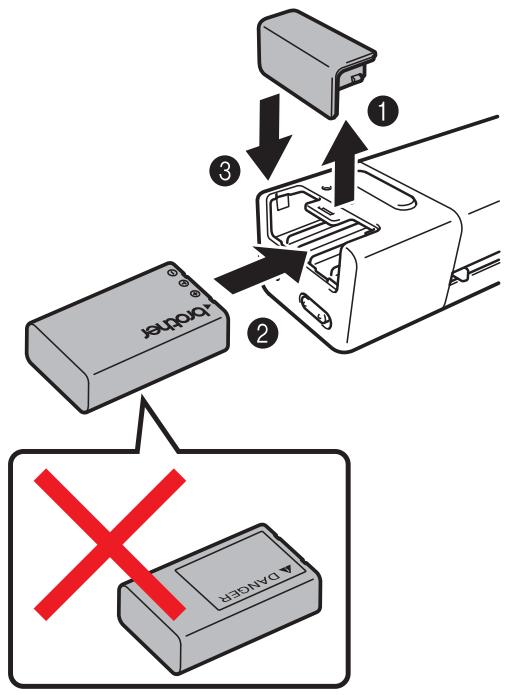

Assurez-vous que la batterie Li-ion est installée dans le bon sens (voir le Guide d’installation rapide).

Je n’arrive pas à allumer mon scanner ou il s’éteint immédiatement.

La batterie n’a pas été insérée.

Insérez la batterie.

La batterie a été insérée dans le mauvais sens.

Insérez la batterie dans le bon sens. Pour plus d’informations, consultez la section Installation de la batterie à la page 9.

• La batterie est vide.

Effectuez l’une des opérations suivantes :

• Le niveau de la batterie est faible.

• Faites glisser le commutateur Wi-Fi ® sur OFF

(Arrêt) pour utiliser le scanner.

• Le commutateur Wi-Fi ® du scanner est défini sur ON (Marche).

• Éteignez le scanner et connectez le câble micro USB au scanner et à l’ordinateur jusqu’à ce que la batterie soit complètement rechargée. Utilisez ensuite le scanner.

Wi-Fi ® ne s’allume pas.

Le niveau de la batterie est faible.

Connectez le câble micro USB au scanner et à l’ordinateur pour recharger la batterie.

La batterie Li-ion n’est pas installée.

Installez la batterie, puis rechargez-la.

J’ai perdu la batterie

Li-ion ou je ne parviens pas à recharger la batterie.

Les causes peuvent varier.

Recherchez les coordonnées de votre bureau local sur http://support.brother.com

Mon ordinateur ne peut pas accéder à la carte SD via le câble micro USB.

Le câble micro USB n’est pas connecté

Connectez le câble micro USB au scanner et à l’ordinateur.

Votre scanner est en mode TWAIN.

Appuyez sur le bouton Démarrer/OK, puis affichez

SD sur l’écran LCD pour passer en mode de stockage de masse (mode SD).

Le commutateur Wi-Fi ® est défini sur

Définissez le commutateur Wi-Fi ® sur OFF (Arrêt).

Un document est en cours de numérisation.

Une fois la numérisation terminée, attendez que le dossier de la carte SD s’affiche sur l’écran de l’ordinateur.

Lorsque je saisis http://10.10.100.1 pour accéder à l’écran d’accueil sur le navigateur Web, les images numérisées stockées sur la carte SD du scanner ne s’y affichent pas.

Votre scanner est en mode TWAIN.

Appuyez sur le bouton Démarrer/OK, puis affichez

SD sur l’écran LCD pour passer en mode de stockage de masse (mode SD).

Le scanner numérise un document.

Une fois la numérisation terminée, relancez le navigateur Web.

Je n’arrive pas à passer mon scanner en mode TWAIN.

Le commutateur Wi-Fi ® du scanner est défini sur ON (Marche).

Définissez le commutateur Wi-Fi ® sur OFF (Arrêt)

(voir Connexion du scanner à l’ordinateur en mode TWAIN à la page 24).

J’ai activé la mise hors tension automatique, mais mon scanner ne s’éteint pas automatiquement.

Le commutateur Wi-Fi ® est défini sur

Définissez le commutateur Wi-Fi ® sur OFF (Arrêt).

- Faites glisser le commutateur Wi-Fi ® sur OFF (Arrêt) lorsque vous n’utilisez pas le Wi-Fi ®. - Éteignez le scanner lorsque vous ne l’utilisez pas.

USB 2.0 haute vitesse 1, 2 Pour les en charge Pour les applipilotes cations

Intel ® Core™ 2 Duo ou

 peut faire office de confirmation de la date d’achat de votre produit si vous perdez votre reçu ;

 nous permettra de vous avertir en cas d’améliorations apportées à votre produit et d’offres spéciales. Complétez la fiche d’enregistrement de garantie et d’essai Brother et faxez-la. Vous pouvez également enregistrer votre nouveau produit en ligne à l’adresse

http://www.brother.com/registration/

FAQ (foire aux questions)

(foire aux questions) et les conseils de dépannage, et apprendre à tirer le meilleur parti de votre produit Brother.

http://support.brother.com

Center afin d’obtenir la version la plus récente de son microprogramme.

Aux États-Unis : http://www.brothermall.com/

Au Canada : http://www.brother.ca/

Dans les pays européens :

Visitez http://www.brother.eu pour obtenir les coordonnées de votre bureau
