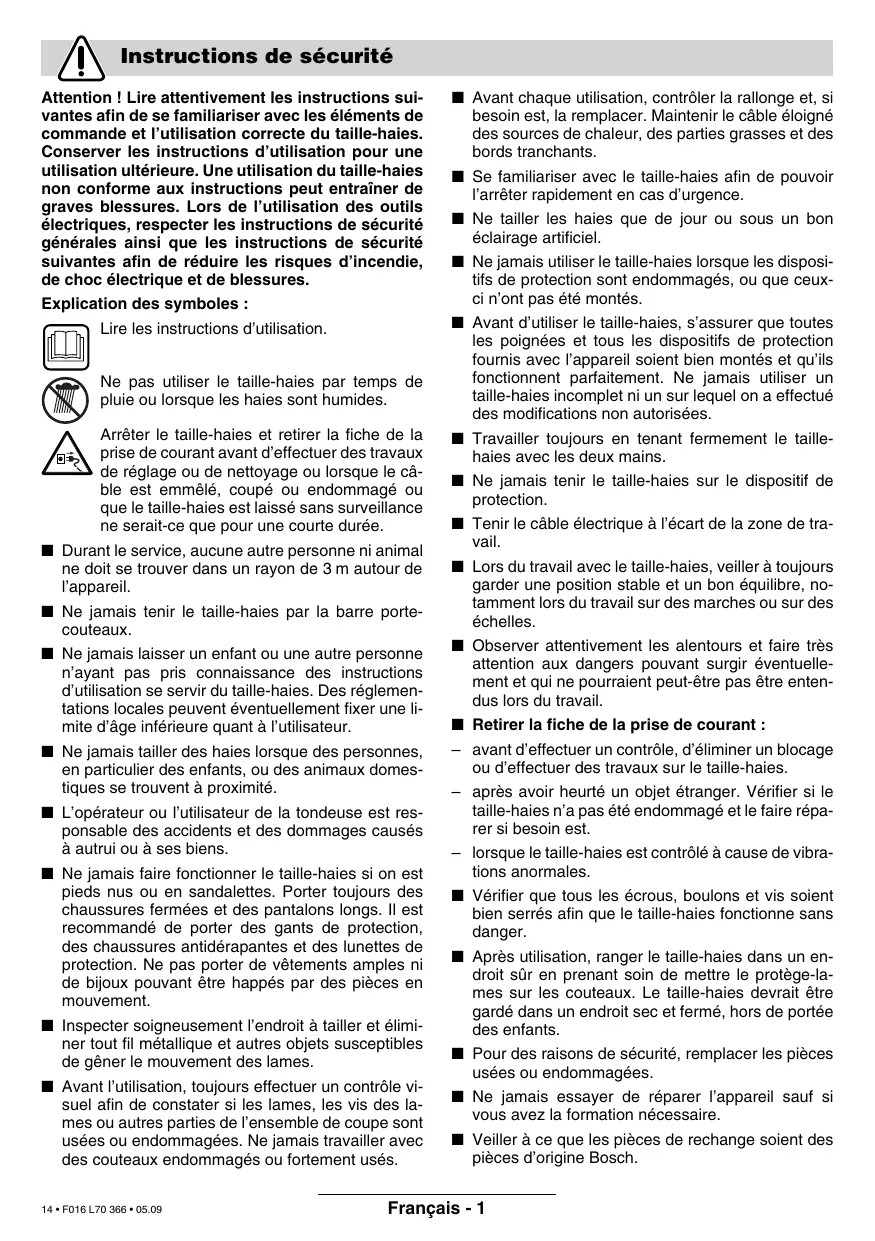

électriques, respecter les instructions de sécurité générales ainsi que les instructions de sécurité suivantes afin de réduire les risques d’incendie, de choc électrique et de blessures. Explication des symboles : Lire les instructions d’utilisation. Ne pas utiliser le taille-haies par temps de pluie ou lorsque les haies sont humides. Arrêter le taille-haies et retirer la fiche de la prise de courant avant d’effectuer des travaux de réglage ou de nettoyage ou lorsque le câble est emmêlé, coupé ou endommagé ou que le taille-haies est laissé sans surveillance ne serait-ce que pour une courte durée. ■ Durant le service, aucune autre personne ni animal ne doit se trouver dans un rayon de 3 m autour de l’appareil. ■ Ne jamais tenir le taille-haies par la barre portecouteaux. ■ Ne jamais laisser un enfant ou une autre personne n’ayant pas pris connaissance des instructions d’utilisation se servir du taille-haies. Des réglementations locales peuvent éventuellement fixer une limite d’âge inférieure quant à l’utilisateur. ■ Ne jamais tailler des haies lorsque des personnes, en particulier des enfants, ou des animaux domestiques se trouvent à proximité. ■ L’opérateur ou l’utilisateur de la tondeuse est responsable des accidents et des dommages causés à autrui ou à ses biens. ■ Ne jamais faire fonctionner le taille-haies si on est pieds nus ou en sandalettes. Porter toujours des chaussures fermées et des pantalons longs. Il est recommandé de porter des gants de protection, des chaussures antidérapantes et des lunettes de protection. Ne pas porter de vêtements amples ni de bijoux pouvant être happés par des pièces en mouvement. ■ Inspecter soigneusement l’endroit à tailler et éliminer tout fil métallique et autres objets susceptibles de gêner le mouvement des lames. ■ Avant l’utilisation, toujours effectuer un contrôle visuel afin de constater si les lames, les vis des lames ou autres parties de l’ensemble de coupe sont usées ou endommagées. Ne jamais travailler avec des couteaux endommagés ou fortement usés. 14 • F016 L70 366 • 05.09
■ Se familiariser avec le taille-haies afin de pouvoir l’arrêter rapidement en cas d’urgence. ■ Ne tailler les haies que de jour ou sous un bon éclairage artificiel. ■ Ne jamais utiliser le taille-haies lorsque les dispositifs de protection sont endommagés, ou que ceuxci n’ont pas été montés. ■ Avant d’utiliser le taille-haies, s’assurer que toutes les poignées et tous les dispositifs de protection fournis avec l’appareil soient bien montés et qu’ils fonctionnent parfaitement. Ne jamais utiliser un taille-haies incomplet ni un sur lequel on a effectué des modifications non autorisées. ■ Travailler toujours en tenant fermement le taillehaies avec les deux mains. ■ Ne jamais tenir le taille-haies sur le dispositif de protection. ■ Tenir le câble électrique à l’écart de la zone de travail. ■ Lors du travail avec le taille-haies, veiller à toujours garder une position stable et un bon équilibre, notamment lors du travail sur des marches ou sur des échelles. ■ Observer attentivement les alentours et faire très attention aux dangers pouvant surgir éventuellement et qui ne pourraient peut-être pas être entendus lors du travail. ■ Retirer la fiche de la prise de courant : – avant d’effectuer un contrôle, d’éliminer un blocage ou d’effectuer des travaux sur le taille-haies. – après avoir heurté un objet étranger. Vérifier si le taille-haies n’a pas été endommagé et le faire réparer si besoin est. – lorsque le taille-haies est contrôlé à cause de vibrations anormales. ■ Vérifier que tous les écrous, boulons et vis soient bien serrés afin que le taille-haies fonctionne sans danger. ■ Après utilisation, ranger le taille-haies dans un endroit sûr en prenant soin de mettre le protège-lames sur les couteaux. Le taille-haies devrait être gardé dans un endroit sec et fermé, hors de portée des enfants. ■ Pour des raisons de sécurité, remplacer les pièces usées ou endommagées. ■ Ne jamais essayer de réparer l’appareil sauf si vous avez la formation nécessaire. ■ Veiller à ce que les pièces de rechange soient des pièces d’origine Bosch.
Classe de protection
Les accessoires reproduits ou décrits ne sont pas forcément fournis avec la appareil.
Introduction Ce manuel contient des indications quant à la manière de monter et d’utiliser correctement le taillehaies. Il est important de lire attentivement ces instructions.
Retirer avec précaution de l’emballage toutes les pièces de la tronçonneuse à chaîne et vérifier si tous les éléments suivants sont complets : – Taille-haies – Protège-lames – Instructions d’utilisation S’il vous manque des éléments ou si une des pièces est endommagée, veuillez contacter cotre revendeur. Poignée arrière avec interrupteur Marche/Arrêt Fiche**
Sécurité relative au système électrique Pour des raisons de sécurité, la machine est équipée d’une double isolation et ne nécessite pas de prise de terre. La tension de fonctionnement est de 230 V CA, 50 Hz (pour les pays hors de l’Union européenne 220 V, 240 V suivant la version). N’utilisez qu’une rallonge électrique homologuée. Pour plus de renseignements, contacter le service après-vente Bosch. Seules les rallonges de type H05VV-F ou H05RN-F doivent être utilisées. Pour plus de sécurité, il est recommandé d’utiliser un disjoncteur différentiel avec un courant de défaut de 30 mA maximum. Avant chaque utilisation de la appareil, contrôler ce disjoncteur différentiel. Remarque concernant les produits non commercialisés en GB : ATTENTION : Pour votre propre sécurité, il est nécessaire que la fiche 6 montée sur la appareil soit raccordée à la rallonge 9 conformément à la figure.
être recouvert de caoutchouc. La rallonge doit être utilisée avec un serre-câble. Contrôler régulièrement le câble d’alimentation afin de détecter des dommages éventuels. Il ne doit être utilisé que s’il est en bon état. Si le câble d’alimentation est endommagé, il ne doit être réparé que dans un atelier agréé Bosch.
Appuyer sur l’interrupteur Marche/Arrêt de la poignée arrière 5 et le maintenir dans cette position. Appuyer sur le levier interrupteur 3. Arrêter : Relâcher le levier interrupteur 3 et l’interrupteur Marche/Arrêt 5. Note : L’appareil est équipé d’un accouplement à glissement qui protège le moteur d’endommagements au cas où le couteau serait bloqué par un objet dur. Au cas où l’appareil se bloquerait, l’arrêter immédiatement et retirer la fiche d’alimentation avant d’enlever l’objet.
Veiller à toujours garder une position stable. Poser le câble de rallonge par-dessus l’épaule et faire attention à ce qu’il reste toujours derrière lors du travail. Ne jamais poser le câble par-dessus la haie, il risque d’être happé par les couteaux. Il est possible de couper des branches d’une épaisseur allant jusqu’à 24 mm (34 mm, AHS 6000/ 7000 PRO-T) au maximum. Afin d’approcher les branches des couteaux, avancer le taille-haies de manière régulière sur la ligne de coupe. La barre porte-couteaux munie de lames des deux côtés permet de tailler dans les deux sens ou d’effectuer des mouvements pendulaires de va-et-vient. Couper d’abord les côtés latéraux de la haie, puis le bord supérieur. Afin d’obtenir un aspect impeccable, nous vous recommandons de tailler dans le sens de croissance de bas en haut. Au cas où l’on taillerait de haut en bas, les branches plus minces se déplaceraient vers l’extérieur, laissant des trous ou des endroits moins touffus. Afin de tailler finalement le bord supérieur de manière régulière, tendre un fil sur toute la longueur de la haie à la hauteur souhaitée. Veiller à ne pas couper de corps étrangers tels que des fils métalliques qui risqueraient d’endommager les couteaux ou l’entraînement. 16 • F016 L70 366 • 05.09
– Il est recommandé de tailler les haies à feuilles en juin et en octobre. – les haies en conifères en avril et en août. – couper les conifères et autres haies qui poussent vite à partir de mai toutes les 6 semaines. – La taille des haies devrait être effectuée dans une forme conforme à la figure.
Remarque : Afin d’assurer une utilisation longue et fiable de la tronçonneuse à chaîne, procéder à intervalles réguliers aux travaux d’entretien suivants. Contrôler le taille-haies à intervalles réguliers afin de détecter des défauts visibles tels qu’une barre portecouteaux détachée, décrochée ou endommagée, des raccordements détachés ou des pièces usées ou endommagées. Vérifier que les couvercles et les dispositifs de protection ne soient pas endommagés et qu’ils soient correctement montés. Les travaux d’entretien ou de réparation nécessaires doivent être effectués avant d’utiliser le taille-haies. Si, malgré tous les soins apportés à la fabrication et au contrôle du taille-haies, celui-ci devait avoir un défaut, la réparation ne doit être confiée qu’à une station de service après-vente agréée pour outillage Bosch. Pour toute demande de renseignements ou commande de pièces de rechange, nous préciser impérativement le numéro de référence à dix chiffres de la appareil.
Avant d’effectuer tous travaux de maintenance, débrancher la fiche de la prise de courant. Lors du maniement ou nettoyage des couteaux, porter des gants de protection. Nettoyer les couteaux après chaque utilisation et les traiter avec un spray d’entretien. Lorsqu’il s’agit de travaux d’une durée assez longue, nous recommandons de graisser les couteaux à intervalles réguliers à l’aide du spray d’entretien. Effectuer un contrôle visuel afin de déterminer l’état des couteaux. Contrôler si les vis de fixation se trouvant dans la barre porte-couteaux 1 sont bien serrées. S’assurer que le protège-lames 7 soit correctement posé sur les couteaux.
Protège-lames AHS 400 - 24T 2 605 411 160 Prise de courant défectueuse
Essayer une autre source de courant, le cas échéant changer de prise Contrôler le câble, et le remplacer éventuellement Remplacer le fusible
Défaut interne couteaux ne bougent pas
Faire contrôler la barre porte-couteaux Traiter avec le spray d’entretien
Le couteau est ébréché Frottement excessif dû à un graissage insuffisant
Ne pas jeter les appareils électroportatifs avec les ordures ménagères ! Conformément à la directive européenne 2002/96/CE relative aux déchets d’équipements électriques et électroniques et sa réalisation dans les lois nationales, les outils électroportatifs dont on ne peut plus se servir doivent être séparés et suivre une voie de recyclage appropriée.
Vous trouverez des vues éclatées ainsi que des informations concernant les pièces de rechange sous : www.bosch-pt.com France 1,60 m et à 1 m de distance) et EN 25 349. Les mesures réelles (A) des niveaux sonores de la machine sont : intensité de bruit 82 dB (A) (AHS 400 - 24T / 480 - 24T / 550 - 24ST / 600 - 24ST / 650 - 24ST), 85 dB (A) (AHS 6000/7000 PRO-T). Niveau de bruit 96 dB (A) (AHS 400 - 24T / 480 - 24T / EN 774, EN 50 144 conformément aux réglementations 89/ 336/CEE, 98/37/CE, 2000/14/CE. 2000/14/CE : Le niveau d’intensité acoustique L WA garanti est inférieur à 98 dB (A) (AHS 400 - 24T / 480 - 24T / 550 - 24ST / 600 - 24ST / 650 - 24ST), 100 dB (A) (AHS 6000/7000 PRO-T). Procédures d’évaluation de la conformité conformément à l’annexe V. Desconectar y extraer el enchufe de la red antes de realizar trabajos de ajuste y de limpieza, o si se hubiese enredado, cortado o dañado el cable, y siempre que deje la tijera cortasetos sola, incluso si fuese solamente durante corto tiempo. ■ Durante su operación no deben encontrarse otras personas o animales dentro de un radio de 3 m. ■ Jamás debe agarrarse la tijera cortasetos por la barra porta-cuchillas.
■ Familiarícese con el manejo de la tijera cortasetos para saber cómo desconectarla rápidamente en caso de emergencia. ■ Cortar setos solamente con luz diurna o artificial suficiente. ■ Jamás utilizar la tijera cortasetos sin los dispositivos protectores, o si éstos estuviesen defectuosos. ■ Asegurarse que al utilizarla se encuentren montadas todas las empuñaduras y dispositivos protectores que se adjuntan con la tijera cortasetos. Jamás usar una tijera cortasetos que esté incompleta o en la que se hayan hecho modificaciones no autorizadas. ■ Guiar siempre la tijera cortasetos con ambas manos. ■ Nunca sujetar la tijera cortasetos por el dispositivo de protección. ■ Mantenga el cable fuera de la zona de trabajo. ■ Trabajar siempre con la tijera cortasetos sobre una base firme, cuidando siempre de mantener el equilibrio, especialmente si está situado sobre peldaños o escaleras. ■ Preste atención al entorno para no descuidar un peligro que pudiese pasar desapercibido debido al ruido existente al trabajar.
Longitud de corte Peso Clase de protección
Longitud de corte Peso Clase de protección
Elementos de la máquina 1 Barra porta-cuchillas 2 Protección para las manos para la empuñadura delantera 3 Empuñadura de estribo delantera con palanca de conexión 4 Rejillas de refrigeración 5 Empuñadura posterior con interruptor de conexión/desconexión 6 Enchufe de red**
Observación referente a productos que no son de venta en GB: ATENCIÓN: Para su seguridad es necesario que el enchufe de la máquina 6 se conecte con el cable de prolongación 9 en la forma mostrada en la figura.
únicamente en un taller de servicio autorizado Bosch.
En caso de que la máquina se bloquee, desconéctela inmediatamente, y saque el enchufe de la red antes de retirar dicho objeto.
Emplear guantes al manipular o limpiar las cuchillas de corte. Después de cada utilización limpiar las cuchillas de corte y rociarlas con aceite de protección. En caso de utilizarse prolongadamente recomendamos lubricar las cuchillas de corte con aceite de protección a intervalos fijos.
Atención: Antes de proceder a la investigación de averías desconectar el aparato y extraer el enchufe de la red. Síntomas
Vervang de zekering Controleer de kabel en probeer eventueel een andere Breng de kettingzaag naar een Bosch-reparatiewerkplaats Breng de kettingzaag naar een Bosch-reparatiewerkplaats
