Type de produit	Multimètre, générateur de fonctions, compteur de fréquence, alimentation DC
Marque	METEX
Modèle	MS-9160
Dimensions (L x H x P)	380 x 185 x 370 mm (sans câbles ni pieds)
Poids	12,5 kg
Alimentation	100/120/220/240 VAC, 50/60 Hz, fusible secteur T1A/250V
Fonctions principales	Multimètre numérique (tensions DC/AC jusqu'à 1000V/750V, courant 20A, résistance 40 MΩ, capacité 400 μF, inductance 400 mH, test de logique, contrôle de continuité) ; Compteur de fréquence 5 Hz - 1300 MHz ; Générateur de fonctions (sinus, triangle, carré, impulsion, rampe) 0,2 Hz - 10 MHz ; Alimentation DC 5V/2A, 15V/1A, 0-30V/3A
Afficheur	LCD numérique 3 3/4 digits (3999 pts) + bargraphe analogique 43 segments
Interfaces	RS-232 (câble null modem)
Fonctions avancées	Data Hold, MIN/MAX, REL, MEM (5 enregistrements), R-H (maintien de gamme), CMP (comparaison), affichage dual
Protection	Fusibles : multimètre F0,8A/250V et F20A/250V ; secteur T1A/250V
Sécurité	Classe de sécurité 1, contacts de sécurité VDE, ne pas utiliser en atmosphère explosive ou humide
Entretien	Nettoyer avec chiffon antistatique sec, pas de produits contenant du carbone ou alcool
Réparabilité	Remplacement des fusibles et de la pile 9V (NEDA 1604) accessibles par le couvercle arrière

FOIRE AUX QUESTIONS - MS-9160 METEX

Comment mesurer une tension continue avec le MS-9160 ?

Placez le commutateur rotatif sur la position V ou mV selon la gamme. Branchez le cordon rouge dans la prise V/Ω (+) et le noir dans COM (-). Appuyez sur la touche DC/AC pour sélectionner DC (le symbole disparaît). Appliquez les pointes de mesure sur le circuit. Lisez la valeur sur l'écran principal. Respectez les tensions maximales : 1000 VDC.

Comment remplacer le fusible du multimètre ?

Débranchez l'appareil de toute source de tension. Retirez le couvercle du compartiment des fusibles au dos (tournevis cruciforme). Remplacez le(s) fusible(s) défectueux par des fusibles identiques : F0,8A/250V rapide pour la gamme mA et F20A/250V rapide pour la gamme 20A. Refermez le compartiment.

Comment utiliser la fonction de contrôle de continuité ?

Tournez le commutateur rotatif sur la position (•)). Branchez les cordons : rouge dans V/Ω (+), noir dans COM (-). Placez les pointes entre deux points du circuit. Si la résistance est inférieure à environ 30 Ω, un signal sonore retentit et l'écran affiche la valeur. Assurez-vous que le circuit est hors tension.

Quelle est la tension de sortie de l'alimentation DC réglable ?

L'alimentation DC intégrée offre une sortie réglable de 0 à 30 V avec un courant maximal de 3 A. Utilisez le bouton de réglage de tension (voltage) pour ajuster la valeur. La sortie est protégée par une limite de courant réglable.

Comment mesurer une fréquence avec le compteur de fréquence ?

Branchez le compteur via le commutateur POWER au dos. Sélectionnez le canal A (5 Hz – 100 MHz) ou B/C selon la fréquence. Réglez le temps de portillonnage (GATE) pour la résolution souhaitée. Connectez le signal à la prise BNC correspondante. Lisez la fréquence sur l’afficheur LED 8 digits. Utilisez la touche HOLD pour figer la valeur.

Comment générer un signal sinusoïdal avec le générateur de fonctions ?

Sélectionnez la forme d'onde sinusoïdale avec le commutateur FUNCTION (appuyez sur SINUS). Réglez la fréquence avec les commutateurs FREQUENCY (choisissez la gamme) et le bouton d’échelle. Utilisez le bouton AMP pour régler l’amplitude (jusqu'à 20 Vss en circuit ouvert). Vous pouvez modifier l’offset avec le bouton OFFSET. La sortie se trouve sur la prise BNC FG OUT.

Comment remplacer la pile du multimètre ?

Débranchez l’appareil et retirez tous les cordons. Dévissez les deux vis au dos du multimètre (sous le couvercle). Retirez l’ancienne pile 9V (type NEDA 1604) en déclipsant le connecteur. Branchez la nouvelle pile en respectant la polarité, replacez le couvercle et revissez.

Quelle est la fonction de la touche FUNCTION et comment accéder aux sous-fonctions ?

La touche FUNCTION permet de naviguer entre les sous-fonctions du multimètre : D-H (Data Hold), MIN, MAX, REL, CMP, R-H, EXT, MEM, RCL. Appuyez plusieurs fois pour faire défiler les options. Une fois le symbole souhaité affiché, appuyez sur SET/RESET pour activer la fonction. Pour quitter, appuyez deux fois sur SET/RESET.

Comment mesurer une inductance ou une capacité ?

Pour une inductance, tournez le commutateur sur 400 mH. Pour une capacité, sur CAP. Les mesures se font uniquement via le socle dédié (bornes). Assurez-vous que le composant est déchargé (condensateur) ou hors tension (bobine). L’appareil effectue la mesure automatiquement (Auto-Range). La fonction R-H permet un réglage manuel.

Quelles sont les précautions de sécurité essentielles ?

Ne jamais dépasser les tensions maximales : 1000 VDC/750 VAC. Toujours utiliser des cordons en bon état. Avant de changer de fonction, couper l’alimentation et retirer les pointes. Ne pas ouvrir l’appareil sans l’avoir débranché. Éviter l’humidité, les gaz inflammables et les champs électrostatiques forts. Le boîtier doit être relié à la terre par le câble secteur.

MODE D'EMPLOI MS-9160 METEX

100% papier recyclé. Blanchi sans chlore.

Cette notice est une publication de la société Conrad Electronic GmbH, Klaus-Conrad-Str. 1, 92240 Hirschau/Allemagne.

Tous droits réservés, y compris traduction. Toute reproduction, quel que soit le type, par exemple photocopies, microfilms ou saisie dans des traitements de texte électronique, est soumise à une autorisation préalable écrite de l'éditeur. Impression, même partielle, interdite.

Cette notice est conforme à la règlementation en vigueur lors de l'impression. Données techniques et conditionnement soumis à modifications sans aucune préalable.

© Copyright 1998 par Conrad Electronic GmbH. Imprimé en Allemagne.

Veuillez lire avec la plus grande attention la présente notice d'emploi. En cas de dommages qui seraient la conséquence du non-respect de la présente notice d'emploi, vous perdez tout droit à dédommagement, la garantie n'est plus applicable ; vous courez, en outre, un danger de mort en cas de non-respect de la notice d'emploi! Pour tous dommages consécutifs, nous n'assumons aucune responsabilité. Veuillez conserver cette notice d'emploi avec soin.

Sommaire

Page

1. Utilisation conforme à la destination 46
2. Le système de mesure universel MS 9160, Présentation 47
3. Consignes de sécurité 48
4. Mise en service 54 5. Travailler avec MS 9160 56

5.1Travailler avec le compteur de fréquence 57 5.2Travailler avec le générateur de fonctions 63 5.3Travailler avec l'appareil de secteur (DC) 68 5.4Travailler avec le multimetre numérique 71 5.5 Entretien et calibrage 88

1. Données techniques, tolérance des mesures, changement de batterie du DMM 89

1. Utilisation conforme à la destination de la station multimètre:

• Mesure et affichage des fréquences jusqu'à un maximum de 1300 MHz à l'aide du compteur de fréquence intégré
• Création de signaux sinusoidaux, rectangulaires, triangulaires et de signaux Logique Transistor Transistors à l'aide du générateur de signaux jusqu'à un maximum de 10 MHz
• Transformation d'une tension de courant alternatif de 230V en tension de courant continu de 5V/2A, 15V/1A et de 0 à 30V/0 jusqu'à 3A à l'aide de l'appareil de secteur intégré
• A l'aide du multimètre numérique, mesure de tensions de courant continu jusqu'à un maximum de 1000 VDC, TRUE RMS (=valeur effective)
• Mesure de tensions de courant alternatif jusqu'à un maximum 750 VACrms, mesure de courants continus et alternatifs (True rms) jusqu'à un maximum de 20 A, longueur maximale de 30 s (protégé par fusible), mesure de résistances jusqu'à un maximum de 40 MOhm, mesure de capacitances jusqu'à un maximum de 400 uF, mesure d'inductances jusqu'à un maximum de 400 mH, contrôle de circulation électrique et test de logique.
• Il est interdit de pratiquer des mesures dans un environnement aux conditions défavorables. Des conditions défavorables se définissant comme suit:
• toute forme d'humidité (air trop humide, par exemple),
• la poussière, les gaz inflammables, les vapeurs et solvants,
• l'orage et les très puissants champs électrostatiques créés par un climat orageux.

Toute autre utilisation provoque des dégâts dans le système de mesure ; l'utilisateur, en outre, est exposé aux risques électriques (court-circuit, incendie, électrocution, etc.). Il est interdit de modifier ou de reconstruire cet appareil dans son intégralité ! Respecter obligatoirement les consignes de sécurité !

2. Le système universal MS-9160

Le système universal MS-9160 est un système de mesure compact et de haut rendement adapté à des domaines d'application comme les laboratoires, les ateliers de réparation, les écoles, les amateurs de bricolage, etc. Cet instrument de type "Tout en un" (All In One) comporte un générateur de fonctions, un compteur de fréquence, un appareil de secteur pour tension de courant continu avec tensions de sortie stable et variable et un multimètre pour toutes fonctions (isolé galvaniquement). Les appareils contenus en un seul sont composés de la façon suivante:

1. Le générateur de fonctions délivre sept (7) formes de courbes différentes: sinusoïde, triangle, rectangle, courbe chutant (dans le sens des aiguilles d'une montre, contre le sens des aiguilles d'une montre), impulsion, rampe et niveau de logique Transistor Transistors (rectangle). Le générateur de fonctions réalise des formes de courbes en

septétapes s'échelonnant de 0,2Hz à 10 MHz.

1. Le compteur de fréquences est en mesure de mesurer des fréquences de 5 Hz à 1300 MHz pour les représenter sur un écran à cristaux liquides à 8 positions.
2. L'appareil de secteur de tension de courant continu délivre deux tensions stabilisées, une à 5 V / 2 A et une à 15 V / 1 A. On a à disposition une tension de courant continu, en outre, stabilisée et réglable de 0 à 30 V pour un courant de 0 à 3 A. Un pont peut servir à mettre "à la terre" la sortie de l'appareil de secteur.
3. Le multimètre mesure des tensions de 1000 VDC et de 750 VAC, avec des courants de 20 A DC/AC, des résistances allant jusqu'à 40 MOhms, des capacités atteignant 400 uF et des inductances jusqu'à un maximum de 400 mH. Un testeur de logique y est intégré, possédant des fonctions comme une interface RS 232 pour le raccordement à un ordinateur, une fonction de maintain des données, un affichage des valeurs MAXIMALES / MINIMALES, une mesure REL = relative (= mesure relative de valeur), une capacité de mémorisation quintuple (= MEM = memory=mémoire), une fonction R-H pour la sélection manuelle de la catégorie, un double affichage (=EXT) et une fonction CMP = comparaison=comparaison (= mesure comparative).

3. Consignes de sécurité

3.1 La station multimètre MS-9160 répond aux normes CEM et correspond à la Directive 89/336/CEE; en plus, elle est protégée par un fusible et remplit les conditions de fonctionnement de la directive de base tension 73/23/CEE. 3.2 Le système de mesure universel appartient à la classe de sécurité 1 conformément aux normes VDE 0411 et VDE 0550 pour sa construction et sa vérification; nous garantissons qu'il a quitté l'usine en parfait état de marche et dans un état technique conforme pour la sécurité. Afin de lui conserver cet état de fonctionnement, vous devez absolument respecter les consignes de sécurité et les avertissements contenus dans la présente notice. Il est équipé d'un câble de secteur et de connexions de sécurité contrôlées selon les normes VDE et ne doit fonctionner, pour cette raison, ou se raccorder que sur des secteurs de tension de courant alternatif de 230 V avec terre. 3.3 Les mesures de courant avec le multimètre intégré ne doivent être

effectuées que sur des circuits électriques qui sont protégés par fusible de 16 A ou bien dans lesquels ne se rencontrent aucune tension supérieure à 250 VDC/VACrms ou aucune charge dépassant 4000 VA. Cet appareil de mesure ne doit pas être utilisé dans des installations de la Catégorie III de surtension d'après la norme IEC. Ni l'appareil ni ses câbles de mesure ne sont protégés contre les explosions de l'arc électrique (Norme IEC 13-101-031, Paragraphe 13.101).

3.4 Veuillez vérifier que la connexion de sécurité (jaune/vert) ne présente aucune interruption au niveau du câble, de l'appareil de secteur ou du secteur : vous courez un danger de mort en cas d'interruption dans la connexion de sécurité. Vous devez aussi vérifier l'état de l'isolation ou le bon état de fonctionnement de cet appareil de mesure (il ne doit être ni endommagé ni détruit). 3.5 Tenir l'appareil de mesure avec ses accessoires à l'écart des enfants! 3.6 Dans les entreprises à caractère industriel, les consignes pour la prévention des risques d'accidents émises par la corporation des installations et exploitations électriques devront être respectées. 3.7 Dans les écoles et instituts de formation, dans les ateliers de bricolage ou de dépannage individuel, la manipulation d'appareils de mesure doit intervenir dans un encadrement par un personnel qualifié responsable. 3.8 Si vous ouvrez l'appareil ou si vous en retirez des éléments, sauf si vous pouvez le faire uniquement à la main, vous risquez de dégager des parties qui sont conductrices de courant. Des zones à connecter peuvent aussi être conductrices. Avant un calibrage, un service d'entretien, une remise en état ou un échange de pièces ou d'éléments du système, s'il faut procéder à l'ouverture de l'appareil, vous devez obligatoirement séparer l'appareil de toute source de tension de courant électrique et de tout circuit électrique. Si la remise à niveau, l'entretien ou la réparation doivent être pratiqués avec l'appareil ouvert et mis sous tension, seul le personnel averti et bien au fait des risques électriques comme des consignes de sécurité s'y rapportant (VDE-0100, VDE-0701, VDE-0683) pourrait être utilisé. 3.9 Les condensateurs de l'appareil peuvent continuer à être chargés, bien qu'il ait pu déjà être débranché de toute source électrique et de tout canal de mesure.

3.10 Pour remplaçer les fusibles d'origine, assurez-vous que vous utilisez exclusivement des fusibles du type voulu et de l'intensité nominale secondaire souhaitée. Il est interdit d'employer des fusibles réparés ou d'occulter ou de faire bifurquer la protection par les fusibles. Afin de changer les fusibles de l'appareil, détachez-le du circuit électrique et séparez l'ensemble du système de mesure du secteur (en débranchant la prise). Éloignez toutes les conduites, liaisons et broches.

Pour remplacer les fusibles du multimètre numérique, retirez la deuxième protection du dessus avec précaution (à l'aide d'un tournevis cruciforme de taille moyenne). Ôter le(s) fusible(s) défectueux en dévissant les capuchons de fixation du (des) fusible(s) en tournant dans le sens inverse des aiguilles d'une montre ; effectuez le remplacement de ce(s) fusible(s) avec un (des) fusible(s) de même type et de même valeur de courant nominale de 0,8 A rapide, 250 V ; Désignation ordinaire : F 0,8 A / 250 V ou 20 A rapide, 250 V, Désignation ordinaire : F20A/250V (types BUSSMANN).

Après avoir remplacé le fusible, revissez avec précaution les capuchons de fixation du (des) fusible(s) avec les fusibles neufs en tournant dans le sens des aiguilles d'une montre les réceptacles du (des) fusible(s).

Refermez ensuite le "compartment" des fusibles avec soin.

Pour remplaçer le fusible du système de mesure, soulevez avec précaution au moyen d'un tournevis cruciforme ajustat le couvercle du branchement de la tension de secteur contenant le fusible pour le secteur (faire attention à l'encoche) ; ôter le fusible défectueux et le remplaçer par un fusible de même type et de même valeur de courant nominal. Valeur du fusible pour la catégorie de tension de secteur de 220 à 240 VAC : 1 A à retardement / 250 V, dénomination habituelle : T1A/250V.

Après remplacement du fusible, refermer le couvercle du réceptacle du fusible. La tension actuelle du secteur doit correspondre parfaitement avec la flèche du marquage.

Attention!

Ne remettez le multimètre en service qu'après vous être assuré que vous avez bien refermé et revissez le boitier.

3.11 Ne travailliez jamais avec le système de mesure dans des pièces ou dans des environnements aux conditions défavorables, où dominent ou peuvent dominer des gaz, vapeurs ou poussières inflammables.

Évitez à tout prix, pour votre propre sécurité, de mouiller ou d'humidifier l'appareil ou ses canaux de mesure.

3.12 êtes en contact avec les conduites électriques. Coupez d'abord la source électrique, raccordez le multimètre aux bornes de la source électrique à mesurer, réglez l'appareil sur la bonne catégorie de mesure, remettez enfin la source électrique en marche. Coupez d'abord la source électrique, raccordez le multimètre aux bornes de la source électrique à mesurer, réglez l'appareil sur la bonne catégorie de mesure, remettez enfin la source électrique en marche. 3.13 Assurez-vous avant d'effectuer toute mesure que le multimètre ne se trouve pas dans le champ électrique. 3.14 Avant de changer la catégorie de mesure, n'oubliez pas de couper l'alimentation (ATR) et d'éloigner les broches de mesure de l'objet à mesurer. 3.15 Vérifiez le bon état de votre multimètre ainsi que de ses câbles de mesure avant de procéder à chaque mesure. 3.16 Utilisez exclusivement les câbles de mesure livrés avec votre multimètre. Ils sont les seuls à être agréés. 3.17 Afin d'éviter tout risque d'électrocution, assurez-vous que pendant l'opération de mesure vous n'entrez ni directement ni indirectement en contact avec les pointes de mesure ou avec les parties à mesurer. 3.18 Ne jamais dépasser une tension de 500 VDC ou VACrms entre chaque prise du multimètre numérique et la terre. La tension de chaque prise du compteur de fréquence par rapport à la terre ne doit jamais dépasser 35 VDC ou VACrms. 3.19 Ne branchez jamais le multimètre aussitôt après avoir quitté un espace froid pour rejoindre un espace chaud. La condensation qui peut être provoquée peut détruire votre appareil sous certaines conditions. Laissez l'appareil débranché en attendant qu'il s'acclimate à la température ambiante de la pièce.

3.20 Il est interdit de porter des bijoux ou objets de decoration métalliques et conducteurs de courant ( comme chaînes, bracelets ou bagues) pour travailler avec les appareils de secteur. 3.21 Ne jamais employer un apparéil de secteur pour l'appliquer sur un être vivant, animal ou humain. 3.22 Par la connexion en série des sorties d'un ou de plusieurs apparciels de secteur, sont produit des tensions ( > 35 VDC) qui peuvent avoir des conséquences fatales pour l'utilisateur. Agissez avec la plus grande prudence quand vous cherchez à mesurer des tensions supérieures à 25 V pour le courant alternatif (AC) ou supérieures à 35 V pour le courant continu (DC). Vous pouvez déjà par la simple mise sous tension risquer la mort par électrocution, si vous étés en contact avec les conduites électriques. 3.23 Ne recouvre jamais les orifices d'aération des apparciels de se-teur! Vous doivent installer ces apparciels sur des espaces solides non inflammbables, afin de laisser l'air PENETRER en toute liberté à l'intérieur de ces apparciels. Pour refroidir l'appareil, la partie droite de l'appareil abrite un ventilateur auquel est adjoint un syste-me de convection (flux de chaleur). 3.24 Ne jamais laisser les apparêls du secteur en marche sans surveillance; ne jamais laisser les utilisateurs se connecter sans contrôle. Vous doivent prende les mesures nécessaires pour assurer protection et sécurité des utilisateurs connectés en face des réactions des apparêls du secteur ( comme les surtensions, les pannes des apparêls du secteur) et les réactions et risques provoqués par les utilisateurs eux-mêmes ( comme, par exemple, un enregistrement trop élevé de courant qui serait interdit). 3.25 En cas d'erreur, les apparêls du secteur peuvent libérer des tensions de courant continu supérieures à 50 V, qui seraient source de danger, même si les tensions de sortie des apparêls correspondantes se trouvent en-dessous de cette valeur. 3.26 Seul l'outillage explicément agreé à cet effet doit être utilisé pour travailler sous tension. 3.27 Les sorties des appareils du secteur (prises et griffes de sortie) et les câbles qui leur sont reliés doivent être protégés contre un contact

direct. Ces cables, pour pouvoir etre employes, doivent beneficier d'une isolation suffisante et de la stabilité de tension indispensable, alors que les points de contact doivent etre protégés en cas de contact (prises de sécurité).

3.28 Les sorties des appareils du secteur (prises et griffes de sortie) et les cables qui leur sont reliés doivent être protégés contre un contact direct. Ces cables, pour pouvoir être employés, doivent béné être protégés en cas de contact (prises de sécurité). 3.29 S'il n'est plus possible de garantir un fonctionnement sans risque de l'appareil, vous devez le mettre hors service et vous assurer qu'il ne sera pas remis malencontreusement en marche. Vous ne pouvez plus travailler sans risque quand

• le multimètre a été endommagé,
• Le multimètre refuse de fonctionner et
• l'appareil est resté trop longtemps exposé à un environnement défavorable ou
• le multimètre a subi des conditions de transport difficiles.

3.30 Afin d'éloigner l'éventualité d'un risque d'électrocution et d'assurer en même temps une des fonctions essentielles du système de mesure, vous devez relier le boîtier ou le châssis de l'appareil à la terre (prise pour les contacts de sécurité). La connexion centrale avec la terre (câble de sécurité) est située au dos du boîtier de l'appareil, dans la prise de "l'appareil au repos". Le câble de secteur livré avec l'appareil, muni d'une fiche de contact de sécurité, doit être relié avec l'une des prises de contact de sécurité de type VDE correspondantes. 3.31 Les prises pour douille à baïonnette du compteur de fréquence et du générateur de fonctions sont sans potentiel, c'est-à-dire qu'elles ne sont pas reliées avec les câbles de sécurité.

Attention!

Réserve à l'usage à l'intérieur.

Quand vous ouvrez ou fermez le boîtier de l'appareil, celui-ci doit être débranché de toute source de tension électrique. Afin d'éviter d'ajouter des risques électriques supplémentaires, n'échangez jamais des pièces ou

d'éléments de votre propre initiative. Ne vous chargez jamais d'apporter de prétendues améliorations au fonctionnement de votre système de mesure universel. Si vous endommagez ainsi votre appareil, vous perdez droit à toute garantie.

Avertissements et symboles des avertissements

Vous trouverez les symboles suivants tout au long de la présente notice d'emploi:

Ce symbole invite l'utilisateur à lire la notice avec attention afin d'éviter d'endommager l'appareil. L'éclair symbolise une tension dangereuse! Le signe de la prise de terre indique le point où se situe la terre.

CAT II = Catégorie II de surtension

Vous devez obligatoirement suivre les informations annoncées par ces signes ou les parties signalées par "Attention!" ou "Avertissement! "

4.1 Sortie d'emballage de l'appareil et vérification

Après avoir déballé l'appareil, vérifie si la totalité de ses accessoires est disponible et si l'appareil est intact.

4.2 Entrée de tension de secteur

La prise d'appareil au repos de type EURO, la protection par fusible du secteur ainsi que le commutateur de tension de secteur sont situés au dos de l'appareil. Connecter le câble d'appareil au repos livre avec l'appareil à la station de mesure ainsi que la fiche de contact de sécurité avec une prise de contact de sécurité. Vérifiez que le contact de la connexion au secteur est stable et protégé, tant au niveau de la station de mesure qu'au niveau de la prise.

4.3 Hauteur et mode de la tension de secteur

L'appareil est conçu pour fonctionner dans une catégorie de tension de courant alternatif de 220 à 240V avec une tolérance de ± 10 %, par une fréquence de secteur de 50 Hz ou de 60 Hz.

4.4 Changement de la tension de secteur!

Attention!

Avant tout changement, séparez l'appareil de tous les circuits de mesure et du secteur. Ôter la fiche de secteur de la prise, éloigner le câble de secteur de l'appareil et s'assurer que le système de mesure universel est totalement hors tension et n'est absolument plus en contact avec un circuit (branchement) électrique.

Retirer ensuite le réceptacle du fusible (en le soulevant à l'aide d'un tournevis ajustat). Faire attention à la flèche de marquage et enficher le réceptacle en le tournant à angle droit et en indiquant la tension de secteur souhaitée à l'aide de la flèche de marquage dans le réceptacle de fixation. Puis relier à nouveau l'appareil de mesure au secteur (cf. entrée de la tension de secteur).

4.5 Protection du secteur par fusible prescrite

Puissance du courant électrique: 1 A pour une tension de secteur de 220 à 240 VAC et pour une stabilité de tension de 250 V. Caractéristique de déclenchement du fusible de secteur: '' à retardement '' (dénomination: T 1/250 V ou 1 AT / 250 V).

4.6 Fusibles et multimètre numérique

Dénomination du fusible prescrite pour la catégorie des 400 mA (et inférieur) : F 0,8A / 250V ou 800mAF / 250V. Pour la catégorie des 20 A : F 20A / 250V ou 20 AF / 250V. Les fusibles sont situés au dos de l'appareil, au-dessus de la prise de secteur et sous le couvercle amovible.

4.7 Disposition de l'appareil

Afin de visionner de façon optimale l'écran d'affichage et les éléments de manipulation situés sur la partie frontale du multimètre numérique, ainsi que pour éviter toute erreur de lecture, il est fortement recommandé d'ouvrir les deux pieds pliants fixés sous l'appareil afin de poser l'appareil à 30 cm au moins devant une paroi (cette distance minimale de 30 cm vaut pour tous les endroits où vous souhaiteriez placer le multimètre).

5. Travailler avec MS 9160

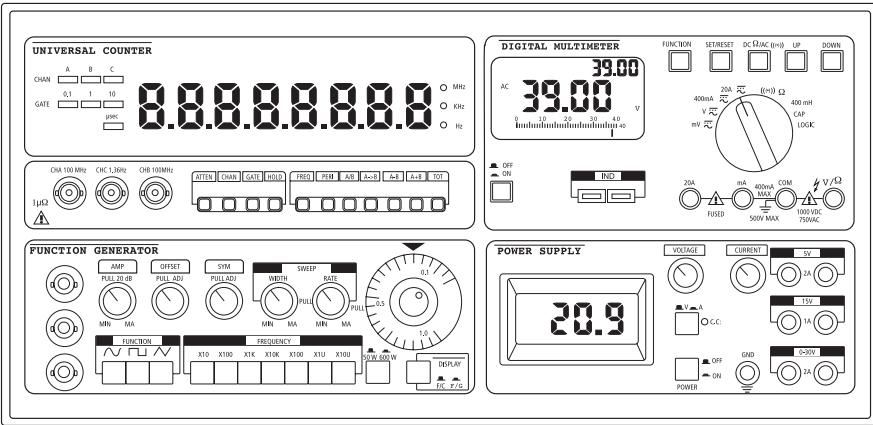

Vue générale de la face avant du MS 9160 avec tous les éléments de manipulation

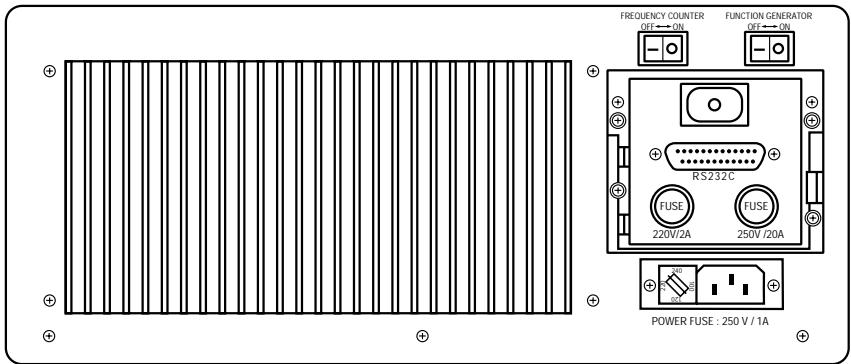

Vue arrière du MS 9160

Avant-propos

Avant de commencer à effectuer des mesures, veuillez lire la présente notice d'emploi avec attention. Vérifiez bien que votre appareil est placé, configuré et connecté conformément au point 4 de la notice.

La notice suivante est divisée en quatre parties:

5.1 Le compteur de fréquence 5.2 Le générateur de fonctions 5.3 L'appareil de secteur de tension de courant continu

5.4 Le multimètre numérique

5.1 Travailler avec le compteur de fréquence

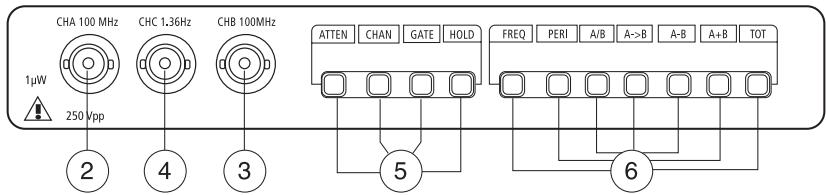

Manipulation du compteur de fréquence*

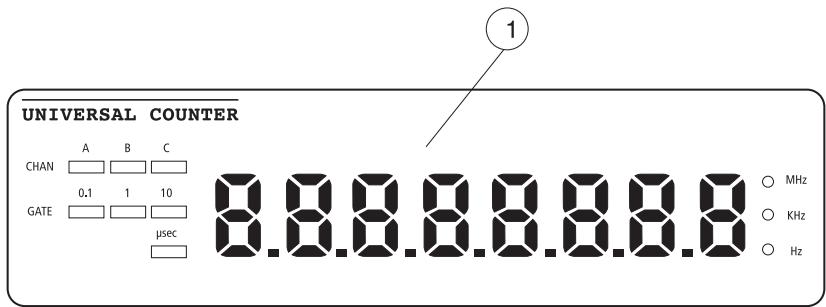

1. Ecran à cristaux liquides (Affichage)
2. Prise d'entrée A pour 5 Hz jusqu'à 100 MHz avec 1 Mohm
3. Prise d'entrée B pour 0,2 Hz jusqu'à 100 MHz avec 50 Ohms
4. Prise d'entrée C pour 100 MHz jusqu'à 1300 MHz, 50 Ohms
5. Bloc de touches de fonction :

ATTEN = attenuateur pour signal entrant

GATE = Réglage du temps de portillon-nage entre 0,1s, 1s et 10s

HOLD = maintien d'une valeur de fréquence

1. Bloc de touches de fonction :

FREQ = Affichage des valeurs mesurées en Hz, KHz ou MHz

PERI = Affichage de la durée périodique en μs.

A > B = Mesure de l'intervalle de temps

A-B = Différence entre canal A et canal B

A + B = Addition des canaux A et B

TOT = Total = Compteur d'impulsions

• Le commutateur de secteur pour le compteur de fréquence se situe au dos de l'appareil MS 9160 ("FREQUENCY COUNTER").

Attention !

Vérifier la position du commutateur de tension de secteur dans le module d'entrée secteur au dos du boîtier. Contrôler la présence d'un Fuse conforme aux prescriptions dans le réceptacle de fuseible, sans oublier de respecter les consignes de sécurité. (débrancher le cable de secteur!)

S'assurer que l'on ne se trompe pas de connexion de secteur. Pour obtenir un fonctionnement optimal de l'appareil, respecter un temps d'échauffement (Warm up) d'environ 2 0 minutes.

Préparatifs

a) Réglement de base du branchement

• Vérifier le bon état de la prise pour douilles à baionnette (vérification visuelle pour trouver d'éventuels courts-circuits ou dommages).
• Régler le commutateur de sélection de l'affichage sur la position FC (non appuyé). Ce commutateur se situe dans la partie de manipulation du générateur de fonction tout en bas à droite (sous l'échelle ronde).
• Branchez le compteur de fréquence. Le commutateur se situe au dos de la station de mesure. Aussitôt après le branchement, un test automatique (de durée relativement courte), formulé de la façon suivante, est affiché à l'écran:

D'abord s'allument toutes les diodes électroluminescentes et tous les segments ou toutes les décimales; ensuite on peut dire les messages "PASS_ALL" puis "UC 1300" sur l'écran d'affichage par diodes (= affichage par segments lumineux).

• Régler le temps de portillonnage sur 1 seconde (s), puis appuyer sur la touche GATE jusqu'à ce que la diode placée derrière le "1" s'illumine.
• Appuyer sur la touche CHAN pour canal jusqu'à ce que la diode placée derrière le "A" s'illumine.
• Lire alors sur l'écran le résultat suivant : "0.0000000" suivi à droite de l'unité de mesure = MHz.

Mesures

• En fonction de la catégorie de fréquence dans laquelle on peut effectuer les mesures, sélectionner ensuite le canal A, B ou C par une pression sur la touche CHAN.

Dans la position CHAN A, on mesure les fréquences entre 10 Hz et 100 MHz. De même pour le canal B. Le canal C permet de mesurer des fréquences entre 100 MHz et 1300 MHz.

• Réglage du temps de portillonnage. Afin de maintenir une valeur de résolution élevée, sélectionner le temps de portillonnage correct.
• Fonction de maintien

En appuyant sur la touche "HOLD", on "gèle" la dernière féquence relevée, c'est-à-dire qu'on la maintient. Cela est encore possible même après avoir écarté le cable pour douille à baionnette de l'objet à mesurer.

• Attenuateur (répartiteur 1/20) = ATTEN = Attenuateur

Si le niveau de signal entrant est supérieur à 300mV, il faut enforcer cette touche. Pour des niveaux inférieurs à 300mV, il ne faut pas enforcer cette touche.

• Résolution

La résolution = nombre de positions après la virgule, dépend du temps de portillonnage (GATE) et de la fréquence : Temps de portillonnage de 0,1 s jusqu'à 5 positions après la virgule ; Temps de portillonnage de 1 s jusqu'à 6 positions après la virgule ; Temps de portillonnage de 10 s jusqu'à 7 positions après la virgule.

• PERI = mesure de la durée périodique

Après avoir appuyé sur la touche PERI, ce n'est plus la fréquence qui apparait en KHZ, mais c'est la durée périodique qui est affichée (= temps d'une oscillation) en tours par seconde (= microsecondes = exposant=-6)

• A/B = Mesure de proportion

Après avoir appuyé sur la touche A/B, c'est la proportion du canal A par le canal B qui est affichée.

Par example:

sur le canal A, on trouve 100 KHz (à partir du générateur de fonction). La même fréquence se trouve sur le canal B ; si les deux fréquences sont absolument identiques, l'affichage indique "1.000000".

• A-B = Mesure de la différence Après avoir appuyé sur la touche A-B, la différence A-B est calculée.
• A + B = Addition de A et B Après avoir appuyé sur la touche A + B, la somme A + B est calculée.
• Mesure de l'intervalle de temps A ==> B

Après avoir appuyé sur la touche A => B, la mesure de l'intervalle entre A et B en tours par seconde (= microsecondes) est affichée.

• TOT = "Mesure totale" = fonction de décompte par impulsion Si vous souhaitez décompter des impulsions de connexions électroniques, sélectionnez ce mode de fonctionnement à l'aide de la touche TOT (= Total). Cette fonction TOTAL procède au décompte des impulsions par sommation.

c) Affichage des fréquences de sortie du générateur de signaux sur l'écran d'affichage par diodes

• Afin de lire les fréquences du générateur de signaux sur l'écran d'affichage par diodes, il faut faire pression sur le commutateur en bas à droite du générateur de signaux.
• Comme le générateur de signaux peut générer = tout au plus 10 MHz, il vaut moins sélectionner le canal A qui peut compter jusqu'à 100 MHz.
• Tandis que l'on mesure la fréquence du générateur intégré de signaux, la prise pour douille à baionnette du canal A est " libre ", ce qui signifie que même avec une fréquence externe mesurée dans le canal A, l'on ne mesure que la fréquence du générateur intégré de signaux, aussi longtemps que le commutateur F/C - F/G reste enfoncé (" c'est-à-dire reste sur F/G").
• Brancher le générateur de fréquence, en respectant absolument le point 5.2

d) Mesure de fréquences extérieures

1. Brancher la station de mesure et le compteur
2. Sélectionner le canal en appuyant sur la touche CHAN.
3. Configurer le temps de portillonnage correct.
4. Relier un câble de signal blindé muni d'une fiche avec douille à baionnette intacte avec la prise d'entrée du canal configuré.
5. Sélectionner la configuration correcte du répartiteur (attenuateur = ATTEN). Pour des signaux dont l'amplitude dépasse 300 mVrms, on devrait sélectionner l'attenuateur ou répartiteur. Dans ce cas, le signal d'entrée se trouve divisé par 20, afin de réduire les erreurs de mesure (tolérance des mesures).
6. Lire la mesure de la fréquence dotée de son unité propre sur l'écran d'affichage à diodes.

e) Mesure d'une durée périodique

1. Brancher la station de mesure et le compteur.
2. Sélectionner le canal A, B ou C en appuyant sur la touche CHAN.
3. Appuyer sur la touche PERI.
4. Relier un câble de signal blindé muni d'une fiche avec douille à baïonnette intacte avec la prise d'entrée du canal configuré.
5. Lire la durée de la période T du signal dotée de son unité propre (tours par seconde/microsecondes) sur l'écran d'affichage.

Pour mémoire: f = 1 / T ou T = 1 / f

f) Représentation de la proportion du canal A divisé par le canal B = A/B

1. Brancher la station de mesure et le compteur de fréquence.
2. Appuyer sur la touche A/B.
3. Relier deux câbles de signal blindés munis de fiches avec douille à baïonnette intactes avec les prises d'entrée des canaux A et B.
4. Lire le résultat sur l'écran.

g) Mesure de l'intervalle de temps de A => B

Une mesure démarre par un signal introduit dans le canal A pour se terminer par un signal introduit dans le canal B. La différence de durée est affichée en tours par seconde. Si, par exemple, on introduit un signal de 100 KHz dans le canal A, à partir du générateur de signaux, et un signal de 10 K Hz dans le canal B, cela produit un " intervalle de temps" de 100 t/s.

1. Brancher la station de mesure et le compteur de fréquence.
2. Appuyer sur la touche A => B.
3. Relier deux câbles de signal blindés munis de fiches avec douille à baïonnette intactes avec les prises d'entrée des canaux A et B.
4. Lire le résultat sur l'écran d'affichage à segments de diodes.

h) Mesure de la différence du canal A moins le canal B

1. Brancher la station de mesure et le compteur.
2. Appuyer sur la touche A-B.
3. Relier deux câbles de signal blindés munis de fiches avec douille à baïonnette intactes (éventuellement deux câbles de mesure) avec les prises d'entrée des canaux A et B.
4. Lire le résultat de A moins B sur l'écran d'affichage.

Représentation de l'addition du canal A + canal B (A et B)

1. Brancher la station de mesure et le compteur.
2. Appuyer sur la touche A + B
3. Relier deux câbles de signal blindés munis de fiches avec douille à baïonnette intactes (non endommagées) avec les prises d'entrée des canaux A et B.
4. Lire le résultat de la somme du canal A et du canal B sur l'écran d'affichage.

k) Mode de fonctionnement de compteur d'impulsions = Sommation d'impulsions isolées (Logique Transistor Transistors) ou de signaux rectangulaires

1. Branchez le système de mesure MS-9160 et le compteur de fréquence.
2. Appuyer une fois sur la touche TOT, pour sélectionner le mode de fonctionnement "compteur d'impulsions" et une seconde fois pour initialiser l'état du compteur = restaurer = remettre à zéro.
3. Relier un câble de signal blindé muni d'une fiche avec douille à baionnette intacte avec la prise d'entrée du canal A ou B.
4. Si le niveau d'entrée dépasse la valeur de 300 Vrms, vous devez appuyer sur la touche ATTEN afin de réduire le signal, dans un premier temps, du facteur 20 et de diminuer, dans un second temps, une possible erreur de mesure.
5. À la fin du décompte des impulsions, afin de dire l'état du compteur, appuyer sur la touche HOLD pour "geler" l'affichage.

Sensibilité de l'entrée de signal du compteur de fréquence

Canaux A et B:

100 kHz à 60 MHz < 20 mVeff

60 MHz à 70 MHz 30 mVeff

70 MHz à 80 MHz 50 mVeff

80 MHz à 100 MHz 70 mVeff

Canal C:

100 MHz à 1,3 GHz < 25 mVeff

5.2 Le générateur de fonction

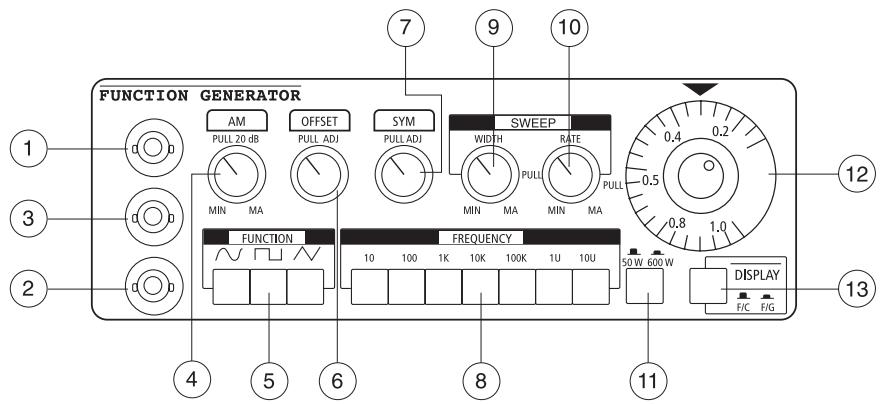

Fonctionnement du générateur de fonction (FG)

1. Prise d'entrée VCF
2. Prise d'entrée FG
3. Sortie de niveau Logique Transistors
4. Bouton de réglage d'amplitude
5. Commutateur pour les formes des courbes
6. Bouton de réglage Offset
7. Bouton de réglage de symétrie
8. Commutateur des catégories de fréquence
9. Régulateur de largeur de bande SWEEP
10. Régulateur de vitesse SWEEP
11. Commutateur d'impédance de la connexion
12. Réglage de fréquence avec échelle
13. Commutateur d'affichage du compteur/générateur

Attention!

Vérifier avant le branchement de l'appareil la position du commutateur de tension de secteur et le fusible de secteur. Assurez-vous que vous manipulez le bon commutateur de secteur (au dos de l'appareil) pour brancher le générateur de fonction. APRÈS une phase obligatoire d'échauffement d'environ 30 minutes (Warm up Time), le générateur peut semettre à fonctionner correctement.

Configuration de base

• Vérifier l'état des contacts des prises à douilles à baïonnette (éventuels dommages ou courts-circuits).
• Positionner le commutateur d'affichage sur la position F/G. Ce commutateur se situe en bas et à la droite du générateur de fonction.
• Positionner le commutateur de fonction (Function) sur la fonction sinusoidale.
• Régler le commutateur de sélection de fréquence "FREQUENCY" sur 1 KHz.
• Positionner le bouton de réglage de fréquence (échelle) sur la position 1.0.
• Appuyer sur l'ensemble des boutons de réglage comme AMP, OFF-SET, SYM, SWEEP (WIDTH et RATE), jusqu'à ce qu'ils soient en position.
• Régler l'impédance de sortie sur la valeur obligatoire (50 ou 600 Ohms).
• Au cas où vous désirez mesurer la fréquence, tenez compte du point c) de la notice d'emploi du générateur de fonction.

B) Formes des courbes de sortie

Le générateur peut vous délivrer les trois formes de courbes standard du SINUS, du RECTANGLE et du TRIANGLE. Il suffit de manipuler l'un des commutateurs sous FONCTION.

Courbe du sinus

: Courbe du rectangle

Courbe du triangle

C) catégorie de fréquence

Appuyer sur l'un des sept boutons sous FREQUENCY, pour régler la catégorie de fréquence désirée. Les catégories à sélectionner sont représentées dans le tableau suivant :

Position des commutateurs pour la catégorie de fréquence

x 10	environ d'1 Hz jusqu'à 10 Hz
x 100	environ de 10 Hz (2 Hz) jusqu'à 100 Hz
x 1k	environ de 100 Hz (10 Hz) jusqu'à 1 kHz
x 10k	environ d'1 kHz (100 Hz) jusqu'à 10 kHz
x 100k	environ de 10 kHz (1 kHz) jusqu'à 100 kHz
x 1M	environ de 100 kHz (10 kHz) jusqu'à 1 MHz
x 10M	environ d'1 MHz (110 kHz) jusqu'à 10 MHz

Avertissement!

Les valeurs entre parenthèses sont atteintes quand le bouton de réglage de fréquence est presque entièrement sur la butée de gauche. Vous dépendez de l'amplitude de sortie et de la charge connectée à la sortie du générateur.

• Positionner le commutateur (Hi/Lo) du compteur de fréquence sur "Lo" et régler le temps de portillonnage sur 1 s (Ligne inférieure de diodes, diode centrale).
• Brancher le commutateur d'affichage (à droite sous le générateur de fonction FG) sur la position F/G, si cela n'a pas encore été fait.
• Sur l'écran d'affichage à diodes, vous pouvez relever maintenant la fréquence du générateur.

D) Fréquence contrôle par le voltage VCF = influence de la fréquence dirigée par la tension

• La fréquence de sortie du générateur peut être modifiée par le biais d'une tension externe mesurée à l'entrée VCF (douille à baionnette).
• Pour une tension d'entrée comprise entre 0 et 10 VDC, la fréquence de sortie peut être modifiée jusqu'à un rapport de 1:20, en fonction de la position du bouton de catégorie de fréquence.
• Afin de pouvoir travailler avec la fonction VCF, il faut obligatoirement positionner le bouton de réglage de fréquence (échelle) sur la butée de gauche (2 traits en pointillés à droite à côté de " 0,1 ") et relier la tension externe de courant continu avec la prise VCF (à dou

ille à baïonnette) en respectant la polarité " + " à l'intérieur de la prise.

e) Réglage de l'amplitude de sortie (Hauteur de la tension de sortie)

• La hauteur de la tension de sortie avec sortie ouverte représentée 20 Vss. A 50 Ohms ou à 600 Ohms, la tension de sortie peut se stabiliser à environ la moitié, c'est-à-dire à 10 Vss.
• L'amplitude de la tension de sortie se règle avec le bouton de réglage AMP.
• En tirant ce bouton de réglage, on positionne l'amplitude sur -20 dB.
• Si vous souhaitez produire une forme de courbe parfaite dans la catégorie d'1 MHz à 2 MHz, positionnez le régulateur "AMP" sur l'indication "5 Vss".

f) Configuration OFFSET

• Le niveau de tension de courant continu du signal de sortie peut être modifié grâce au bouton de réglage OFFSET dans la catégorie comprise entre ± 10V.
• Pour configurer le niveau de tension de courant continu, tirer sur ce bouton de réglage. En tournant le bouton vers la droite, on indique une tension positive, vers la gauche, on désigne une tension négative.
• Si le bouton de réglage est mis en position forcée, la tension de sortie est privée d'accès de courant continu.

g) Configuration de la symétrie

• La symétrie de la tension de sortie peut être modifiée dans la fourchette de 1:3 ou de 3:1. Vous disposez d'un bouton de réglage marqué SYM.
• Afin de changer la symétrie des formes de courbes, tirer sur le bouton de réglage SYM pour le tourner doucement vers la gauche (contre le sens des aiguilles d'une montre = CCW) ou vers la droite (dans le sens des aiguilles d'une montre = CW). Les formes de courbes réalisées peuvent être vérifiées dans le tableau ci-dessous.

BASIC WAVEFORMS	CLOCK WISE (CW)	COUNTER CLOCKWISE (CCW)
SINE	SKEWED SINE	SKEWED SINE
SQUARE	PULSE	PULSE
TRIANGLE	SAWTOOTH	SAWTOOTH

Avertissement!

N'oubliez pas qu'en modifiant la symétrie, vous avez aussi modifié la fréquence et qu'il vous faut la régler à nouveau.

h) Configuration SWEEP (Wobbler)

• Pour sélectionner le "wobbler" de fréquence intégré (balayage/Sweep), tirer sur le bouton de réglage SWEEP WIDTH ; on peut alors modifier la largeur du signal de tremblement dans une fourchette de 100 : 1 à l'aide de ce bouton de réglage.
• Afin d'atteindre le maximum de largeur, tourner le bouton de réglage de fréquence (avec l'échelle) jusqu'à la butée de gauche ainsi que le régulateur de la largeur jusqu'à la butée de droite.
• Afin de modifier la vitesse du signal de tremblement, tourner lentement vers la gauche ou la droite le bouton de réglage " SWEEP RATE ". Vous obtenez alors un signal de tremblement linéaire.
• Pour obtenir un signal de tremblement logarithmique, il suffit de tirer le bouton de réglage " SWEEP RATE ".

Sortie Logique Transistor Transistors

• Le niveau de Logique Transistor Transistors est disponible sur la prise de sortie Logique Transistor Transistors (OUT/Prise à douille à baïonnette).

Un niveau Logique Transistor Transistors représente un signal rectangulaire "asymétrique". Ce signal est désigné comme asymétrique, parce qu'à la différence avec le sinus ou avec le "signal rectangulaire authenticate", le parcours de ce signal ne possède pas de point zéro, c'est-à-dire qu'il n présente pas de valeurs de tension négatives (tout en pouvant avoir une logique négative).

• La sortie Logique Transistor Transistors peut "piloter" en mode "HIGH" jusqu'à 20 charges d'unités et en mode "LOW" jusqu'à 15 charges d'unités.
• Une charge d'unité représentée en mode HIGH 40 uA et 1,6 mA en mode LOW.

j) Impédance de sortie

• L'impédance de sortie à la sortie du générateur (F/G OUT) représentée, selon la position du commutateur de 50 / 600W, 50 Ohms ou bien 600 Ohms.

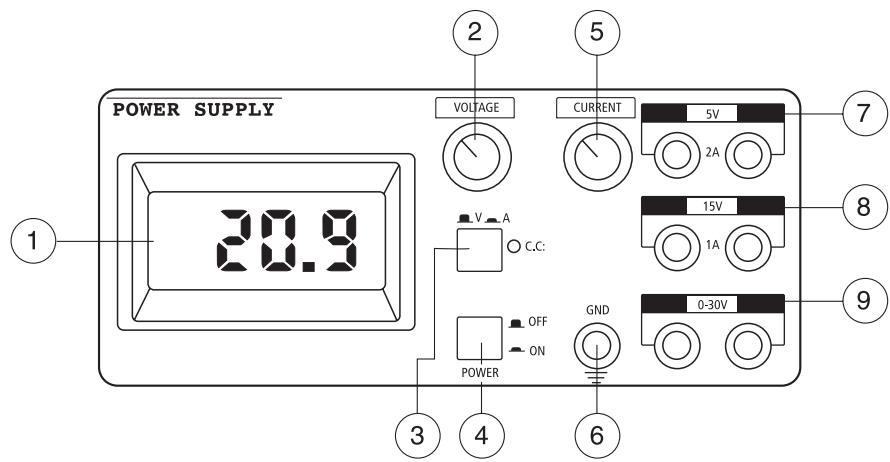

5.3 L'appareil de secteur de tension de courant continu

Description des éléments:

1. Ecran à cristaux liquides, avec illumination, haut de 17 mm, avec affichage pour 3 positions 1/2
2. Réglage de la tension
3. Commutateur d'affichage V/A
4. Commutateur central de secteur
5. Limite de courant réglable
6. Connexion à la terre 7. Sortie de tension stable 5V / 2A
7. Sortie de tension stable 15V/1A 9. Sortie standard 0-30 V / 0-3 A

Attention! mesures de sécurité!

Avant de brancher l'appareil, vérifier le positionnement du commutateur de sélection de la tension de secteur et la conformité du fusible de secteur. Veuillez protéger votre appareil contre les chutes et contre tous autres dommages mécaniques dus au choc avec d'autres objets.

Ne connectez pas trop court les broches "+" et "-".

Ne jamais descendre en-dessous des charges maximales autorisées de 2,5 Ohms à la sortie de 5V/2A et de 15 Ohms à la sortie de 15V/1A.

Configuration de base

a) Avant de brancher le câble de secteur, assurez-vous de l'absence de toute charge aux broches de sortie de l'appareil de secteur. b) Tournez le bouton de réglage en position Médiane pour la limite de courant (CURRENT). c) Branchez le commutateur de secteur (POWER). d) Les diodes situées sous les indications de "5 V" et de "15 V" s'illuminent. e) Connectez vos charges à la sortie 5 V ou 15 V. f) Branchez le commutateur d'affichage sur "V" (lecture de la tension) et réglez la tension de sortie souhaitée. g) Connectez maintenant votre charge (utilisateur) aux broches de sortie "+" et "-" de la sortie réglable. Tenez compte obligatoirement de la polarité de l'utilisateur.

Attention!

Aucune sortie n'est reliée à la terre. Vous pouvez relier vos autres sorties à la terre, directement grâce à la prise terre (chassis = terre du boîtier) située sur la partie frontale de l'appareil (en bas à droite) ou bien ces sorties restent sans prise terre.

Caractéristiques de la limite de courant

Chacune des 3 sorties est, indépendamment des autres, protégée contre une surcharge ou un court-circuit au moyen d'un interrupteur de limite de courant indépendant.

a) Sortie de 0 à 30 V, 3 A : protégée par une limite de courant. Si la valeur du courant de sortie d'un utilisateur a tendance à augmenter pour dépasser 3 A, la tension de sortie est régulée et réduite (dans le cas d'un court-circuit : jusqu'à environ 0,2 V). b) Sortie de tension stable 5V / 2A : protégée par une limite de courant fixe (interrupteur de stabilisation).

Si le courant de charge dépasse la valeur de 2,2 A, la tension de sortie est régulée à la baisse.

c) Sortie de tension stable 15V/ 1A : protégée par une limite de courant fixe (interrupteur de stabilisation).

Si le courant de charge dépasse la valeur de 1,2 A, la tension de sortie est régulée à la baisse.

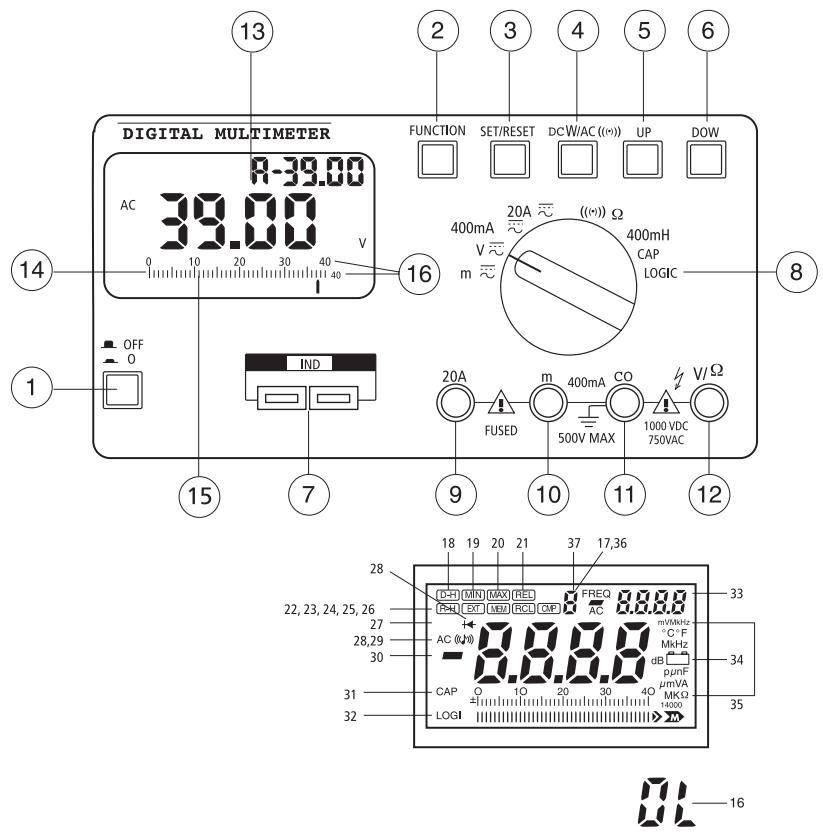

5.4.1 Description des éléments

1. Appareil Marche / Arrêt
2. Touche pour la fonction (=Fonction) Cette touche sert à régler les diverses sous-fonctions de l'appareil (MIN/MAX, REL, DUAL etc.).
3. Touche de réglage / remise à zéro Cette touche sert à remettre l'appareil dans sa configuration de base (reset= remise à zéro).
4. Touche DC Ω / AC (·) Grâce à cette touche, vous pouvez commuter de la mesure de valeurs de courant continu à la mesure de valeurs de courant alter-

natif ; vous pouvez aussi commuter, en mesure de résistance, de la mesure de résistance au contrôle de la circulation électrique.

1. Touche Up (Touche "plus")
2. Touche Down (Touche "moins")
3. Socle de mesure de capacité et de mesure d'inductance. On peut mesurer sur ce socle des capacités déchargeées et des inductances hors tension (bobines, transformateurs etc.).
4. Commutateur rotatif pour le réglage des différents modes de fonctionnement (mesure de tension, mesure de courant, etc.)
5. Prise d'entrée A pour mesurer des courants continus et alternatifs jusqu'à une valeur maximale de 20 A.
6. Entre mA

Sur cette entrée, on peut mesurer des courants électriques continus et alternatifs allant jusqu'à une valeur maximale de 400mA.

1. Prise d'entrée COM (-) (Connexion "COM" ou borne "moins")
2. Prise d'entrée V / Ohm (+) (= borne "plus")
3. Ecran à cristaux liquides (à 3/4 positions, valeur affichée la plus élevée: 3999)
4. Affichage graphique analogue
5. Graduation de l'affichage graphique
6. Affichage de la saturation (Overload = "OL") L'apparition de "OL" sur l'afficheur signifie que l'appareil est en "surcharge" = dépassement de catégorie

Attention!

Respectez les valeurs d'entrée maximales.

1. Un "A" (pour "Auto Hold") s'affiche devant le petit afficheur
2. Data Hold

Cette indication, "Data Hold", signifie que vous maintenez ou "gèlez" les valeurs mesurées

1. MIN = Minimum Dès l' petite valeur de chaque mesure (par exemple, lors du déchargement d'un accu).
2. MAX = Maximum Dès l' grande valeur de chaque mesure (par exemple, lors d'augmentations de tension).
3. REL = Relatif
4. MEM = Mémoire des valeurs mesurées
5. RCL = Recall = Rappel des valeurs mesurées enregistrées
6. R-H = Range Hold = "Auto Range" étant débranché, la sélection des catégories est manuelle, sauf pour la fonction CAP (catégorie de mesure des capacités).
7. EXT = Externe

Vous pouvez lire simultanément deux modes de fonctionnement grâce à cette fonction : ceci est possible, par exemple, avec la tension secondaire d'un transformateur < 125 VACrms et fréquence de secteur.

1. CMP = Comparison = Mesure comparative
2. m = Inductance
3. AC = Symbole de la tension de courant alternatif ou du courant alternatif
4. () = Symbole du contrôleur acoustique de circulation électrique
5. ^ v = ^ v = ^ v = ^ v = ^ v = ^ v = ^*v Signe moins ou symbole de la polarité négative
6. CAP = Capacité

CAP signifie "Capacitance" en anglais = Capacité => Mesure de condensateurs

1. LOGI = Test de logique Si vous sélectionnez la fonction de test de logique, c'est ce symbole qui apparait sur l'écran d'affichage
2. Second petit écran d'affichage destiné à la fonction Écran DUEL
3. = Symbole de la batterie Si vous voyagez, s'affiche ce symbole, il est temps de changer la pile
4. Diverses unités de mesure
5. Numéro de référence : ce numéro est associé à la mémorisation des données à l'aide des fonctions MEM (= Memory = Mémoire) et RCL (= Recall = rappel de la mémoire)

5.4.2. Utilisation du multimètre

A) Installation de la batterie - Remplacement de la pile

Pour un fonctionnement optimal de votre appareil, utilisez des piles de 9 V. Dans l'apparition du symbole de la pile à l'écran, vous devez remplacer votre pile. Voici comment procéder:

Le réceptacle de la batterie se situe sous le couvercle supérieur (au dos de l'appareil), qui est fixé par deux vis, à droite et à gauche.

Attention !

Vou des beques obligatoirement débrancher et écarter le MS 9160 de tous circuits électriques avant de procéder au remplacement de la pile.

Débranchez obligatoirement l'appareil, au moyen de l'interrupteur central que l'on trouve sur le cadran de l'appareil de secteur de tension de courant continu (POWER). Retirez la prise secteur de la prise de courant.

Ce n'est que quand vous êtes sûr d'avoir séparé le MS 9150 du secteur et de tout circuit électrique que vous pouvez commencer à remplacer la pile. Dévissez avec précaution les deux vis cruciformes à l'aide d'un tournevis cruciforme adéquat et ôtez le couvercle avec soin. Retirez la batterie usagée (Batterie bloc de 9V). Elle doit être en contact avec un clip pour batterie. Séparez la vieille batterie déchargée du clip en prenant des précautions et reliez le clip à la batterie neuve, en respectant sa polarité. Poussez le bloc dans le compartiment de la batterie jusqu'à ce qu'il soit bien en place et revissez avec soin le couvercle.

Attention!

Ne faites jamais fonctionner le multimètre alors qu'il est ouvert. Vous courrez un danger de mort!

Ne laissez jamais de batteries usagées dans l'appareil de mesure, car même si elles ne coulent pas toujours, ces batteries risquent de provoquer la corrosion en libérant des substances chimiques qui peuvent avoir des conséquences néfastes pour votre santé et qui peuvent provoquer la destruction du compartiment de la batterie. Vous devez traiter les piles usagées comme des déchets à caractère spécial à éliminer conformément aux règles de la protection de l'environnement. Recherchez chez vous détaillant ou dans votre commune les poubelles réservées à cet usage.

Débranchez votre appareil de mesure toutes les fois que vous cessez de l'utiliser.

Comment relier les câbles de mesure

Utilisez pour vos mesures exclusivement les câbles de mesure livrés avec le multimètre. Contrôlez, avant chaque branchement, le bon état des éléments de branchement et des broches de mesure et vérifiez la qualité de l'isolement.

Les câbles de mesure livrés sont agréés pour des tensions de 1000 V maximum. Notre appareil de mesure est muni pour des tensions allant au maximum jusqu'à 1000 VDC ou 750 VACrms (rms = valeur effective = eff). Prenez toutes les précautions indispensables pour travailler avec des tensions supérieures à 25 V pour le courant alternatif et 35 V pour le courant continu.

Attention!

Ne dépassez jamais les valeurs d'entrée maximales, car cela pourrait vous faire courir un danger de mort, si des conditions défavorables s'en mêlent.

C.1 configuration de base

Appuyer sur la touche MARCHE (1). L'écran d'affichage s'allume. Pour sélectionner une fonction, tourner le commutateur de mode de fonctionnement sur la position souhaitée. Vous pouvez ensuite procéder à des mesures "normales" sans avoir à utiliser de fonctions supplémentaires.

Si vous souhaitez avoir recours à une fonction supplémentaire, appuyez sur la touche FUNCTION (2). Si vous appuyez à plusieurs reprises sur cette touche, vous affichez les différentes sous-fonctions à l'écran. Dans le cas où vous souhaitez quitter le menu, il vous suffit d'appuyer à deux reprises sur la touche Set/Reset: En appuyant une fois, vous activez la sous-fonction, en appuyant deux fois, vous remettez l'appareil à zéro.

C.2 répartitions des touches

a) La touche MARCHE/ARRET (1) met l'appareil en service ou hors service : appuyez sur la touche une fois afin de mettre l'appareil en marche et appuyez une seconde fois pour l'arrêter.

Au bout de 8 minutes sans utiliser l'appareil ou sans que l'affichage se modifie (par exemple, en raison d'un câble de mesure ouvert), c'est la fonction du multimètre dite de : "Auto Power Off" qui s'enclenche automatiquement afin d'économiser l'énergie. Vous devez ensuite débrancher à nouveau le multimètre avant de pouvoir le rebrancher.

b) FUNCTION

Le symbole A-H s'affiche à l'écran dès que l'appareil est branché. Appuyer sur la touche "FUNCTION" afin d'accéder aux sous-fonctions. Les symboles suivants apparaissent ensuite sur l'écran d'affichage: D-H -> MIN -> MAX -> REL -> CMP -> R-H -> EXT -> MEM -> RCL

c) Set/Reset

Pour sélectionner une sous-fonction, c'est-à-dire pour l'enclencher, appuyer sur la touche correspondante une fois.

En appuyant une seconde fois sur la même touche (Reset = Remise en arrêté ou remise à zéro), on retourne à la configuration de base.

d) DCW/AC(·)

Appuyez sur cette touche quand le commutateur de mode de fonctionnement est positionné sur la mesure de tension ou de courant et que vous souhaitez commuter de la mesure de tension de courant continu (DC) à la mesure de tension de courant alternatif (AC). Vous devez aussi appuyer sur cette touche si le commutateur de fonction de mesure est mis sur () et que vous souhaitez passer du contrôle acoustique de circulation électrique à la mesure de résistance.

e) UP / DOWN

Appuyez sur une des deux touches pour déterminer la valeur de référence pour les sous-fonctions REL ou CMP, ou bien pour adresser une valeur enregistrée pour les sous-fonctions MEM ou RCL (Recall Memory).

C.3 répartition des fonctions du socle et des prises

a) Socle destiné aux mesures de capacité ou d'inductance

Fichez le condensateur décharge, en respectant la polarité, ou l'inductance (bobine) hors tension dans les prises. Veillez à conserver des connexions assez longues, afin d'éviter tout risque d'erreur lors des mesures.

b) Commutateur de mode de fonctionnement = commutateur de fonction de mesure (8)

Attention!

Le commutateur de mode de fonctionnement ne doit jamais être manipulé au cours d'une mesure, parce que cela pourrait détruire l'appareil de mesure avec pour conséquence de vous mettre en danger de mort.

Répartis en demi-cercle, vous y trouvez les différentes catégories de mesure qui peuvent être sélectionnées en tournant le commutateur:

$$ m V = m i l l i v o l t A C / D C (m i l l i = 1 0 \text {e x p o s a n t} - 3) $$

$$ V = \text{Volt A C / D C} $$

$$ 4 0 0 \mathrm {m A} = m i l l i a m p e r e A C / D C $$

$$ 2 0 A = \text {A m p e r e} $$

$$ (\bullet) \quad = \text{Contrôle} $$

$$ W = \text {Mesure} $$

$$ mH = \text {Mesure} $$

$$ \text {C A P} = \text {Mesure de capacité} $$

$$ \text {LOGIC} = \text {Test de logique} $$

c) Prise 20 A

Pour des mesures de courant électrique alternatif ou continu jusqu'à une valeur maximale de 20 A, brancher ici le câble de mesure rouge.

Attention!

Quand vous mesurez des flux de courant, le commutateur des fonctions de mesure ne doit sous tout prétexte pas être réglé sur les fonctions de mesure des tensions (mV ou V) ni être positionné sur d'autres positions de commutation que la mesure de courant électrique (mA ou A).

d) Prise mA

Pour des mesures de courant électrique alternatif ou continu jusqu'à une valeur maximale de 400mA, brancher ici le câble de mesure rouge, mais à la seule condition que le commutateur de mode de fonctionnement soit positionné sur "400mA".

e) COM = Prise commune

Brancher ici le câble de mesure noir pour effectuer toutes les mesures, même pour les mesures de capacité et d'inductance (prise commune signifie aussi borne "moins" ou "-" ou prise de la masse)

f) Prise V/W

Brancher dans cette prise le câble de mesure rouge, lorsque vous pouvez mesurer des tensions ou résistances ou contrôler la circulation électrique ou mener des tests de logique.

C.4 explication des symboles et de l'affichage (écran)

Affichage numérique

L'affichage monte jusqu'à "3999", avec une représentation automatique de la polarité (-) (dans le cas d'une polarité négative ou d'une polarité inversée). Vous trouvez trois positions de décimale.

b) Affichage graphique analogique

L'affichage graphique analogique est constitué de 43 segments. Cet affichage possède une plus haute vitesse de mesure que l'affichage numérique. On peut ainsi mieux reconnaître des tendances de valeurs de mesure. Si la fourchette de mesure est dépassée, "OL" apparait à l'écran signalant une surcharge (Overload = surcharge) et l'affichage se met à clignoter pour signaler une alarme.

c) Fonction "Auto-Hold" et affichage dual "d"

La fonction "Auto-Hold" est sélectionnée pour les mesures de type "mesure de tension de courant continu", "mesure de courant électrique", "mesure de résistance", "contrôle de circulation élec

électrique" et "mesure de capacité" (CAP). La valeur mesurée est montrée sur le petit afficheur, avec 4 à 5 secondes de retard par rapport au grand afficheur. La fonction "Auto-Hold" est indiquée par la lettre "A" devant le petit afficheur. Un "d" pour affichage dual apparait à la gauche du petit afficheur, quand vous voulez mesurer une tension de courant alternatif (=ACV) ou quand vous pratiquez mesure de logique (LOGIC). Le tableau suivant vous renseigne sur les mesures qui peuvent être faites et sur les affichages que l'on rencontre:

Fonction de mesure	Afficheur principal (gros écran)	Afficheur duel (petit écran)
Tension de courant alternatif (AC)	Tension de courant alternatif Hi/Lo	dB(m)
Test de logique		Tension de courant continue

d) Data-Hold "D-H"

Avec la fonction D-H, on gèle une mesure (maintenu).

e) MIN (=Minimum)

N'appuyer qu'une fois sur cette touche : La plus petite valeur de la mesure s'affiche sur le second afficheur (duel), tandis que vous continuez votre mesure sur l'afficheur "normal".

f) MAX (=Maximum)

Appuyer une fois sur la touche Set/Reset : La plus grande valeur de la mesure s'affiche sur le second afficheur, tandis que vous continuerez votre sure sur le grand afficheur.

g) REL (Relatif)

Par ce réglage, vous pouvez comparer une valeur de séquence et une valeur mesurée. Procédez comme suit:

1. manipuler d'abord la touche "Function" jusqu'à ce que "REL" apparaisse.
2. Régler ensuite la polarité de la valeur de référence ou de la catégorie de mesure à l'aide des touches "UP" et "DOWN".

Pour valider, on doit appuyer une fois sur la touche SET/RESET après chaque mesure.

Ordre des touches à manipuler :

=> Fonction (function) => Affichage "REL" => => Réglage + / - (avec les touches UP/DOWN) => SET/RESET => => Réglage Position 1 => SET/RESET => => Réglage Position 2 => SET/RESET =>

=> Réglage Position 3 => SET/RESET => => Réglage Position 4 => SET/RESET => => Réglage de la catégorie de mesure (la sélection de catégorie n'est pas automatique) => SET/RESET L'affichage du petit écran indique la valeur de référence

L'appareil de mesure représenté sur le petit afficheur la différence entre la valeur enregistrée et la valeur mesurée, tandis que la valeur actuellement mesurée s'affiche sur le grand écran.

Exemple: La valeur de référence représentée 100,0V; La valeur actuellement représentée 90V (grand écran). La différence est affichée sur le petit écran = - 10 V. Si la prochaine valeur mesurée actuellement vaut 100,0V, la différence de "0" sera indiquée. Vous lirez sur le petit écran le résultat suivant: 0000. L'affichage va jusqu'à 3999.

Attention!

Quand vous êtes en fonction REL, la fonction RESET n'est plus accessible par la touche SET/RESET. Pour quitter cette fonction, il faut soit manipuler le commutateur de fonction de mesure, soit utiliser la touche de fonction (FUNCTION) ou une des autres touches.

h) MEM (= Memory = "enregistrement") Cette fonction vous autorise à memoriser jusqu'à 5 valeurs de mesure (valeurs de référence). Procédez ainsi: 1. Tenez appuyée la touche de fonction jusqu'à ce que l'indication "MEM" s'affiche à l'écran. 2. Appuyez sur la touche UP/DOWN pour sélectionner un numéro de référence compris entre 0 et 4. 3. Appuyez sur la touche Set/Reset pour memoriser la valeur. Si vous placez plusieurs valeurs de référence sous le même numéro de référence, la valeur qui précède sera effacée à chaque fois. i) RCL (= Memory Recall = "Restitution") Avec cette fonction, on peut lire les valeurs mémorisées. Procédez comme suit: 1. Appuyez sur la touche UP (ordre croissant) ou la touche DOWN (ordre décroissant) pour sélectionner le bon numéro de référence. 2. Appuyez sur la touche Set/Reset pour sélectionner la valeur mémorisée. La valeur sélectionnée peut être lue sur le petit afficheur. k) R-H = Range Hold, qui signifie: maintien de la catégorie Avec cette fonction, il est possible de quitter le mode Auto-Range et de déterminer manuellement la catégorie de mesure en

appuyant sur les touches UP et DOWN selon le mode de fonctionnement choisi (mesure de tension, de courant, de résistance etc.).

Cette fonction n'est pas accessible quand on est dans la mesure de condensateurs (CAP).

I)ext (externe)

Par cette fonction, vous pouvez afficher simultanément deux modes de fonctionnement, l'un sur le grand écran d'affichage, l'autre sur le petit afficheur.

Suivez pour cela le tableau suivant:

Mode de fonctionnement	Afficheur principal	Afficheur secondaire
Tension de courant alternatif	Tension de courant alternatif	Commutateur de fréquence
Test de logique	Hi/Lo	Commutateur de fréquence

M) CMP (= comparison = comparaison)

Par cette sous-fonction, vous pouvez pratiquer une comparaison entre haut et bas, en comparant les valeurs de référence supérieure et inférieure mémorisées avec la valeur mesurée actuellement. Pour quitter cette fonction, il suffit d'appuyer brièvement sur le commutateur de mode de fonctionnement. Réglez d'abord la catégorie de mesure souhaitée. Puis procédez selon l'exemple suivant:

Ordre des touches à manipuler

FONCTION (FUNCTION) => Affichage de "CMP" et "MIN" => Réglage de la polarité +/- (Up/Down) => SET/RESET => Réglage position 1 => SET/RESET => Réglage position 2 => SET/RESET => Réglage position 3 => SET/RESET => Réglage position 4 => SET/RESET => Affichage de "CMP" et de "MAX" => Réglage + / - => SET/RESET => Réglage position 1 => SET/RESET => Réglage position 2 => SET/RESET => Réglage position 3 => SET/RESET => Réglage position 4 => SET/RESET => Affichage de "CMP" avec "MIN" ou "MAX" et de "LO" ou de "HI" ou de "PASS" sur le petit afficheur => l'appareil est pret a fonctionner pour une mesure comparative.

Avertissement!

Avec la fonction logique High/Low, la fonction CMP n'est pas accessible.

Affichage du numéro de référence

Le numéro de référence est indispensable pour utiliser les fonctions MEM et RCL. En appuyant sur la touche UP (+1) ou la touche (-1), les nombres peuvent être appelés.

C.5 données de l'écran ou symboles concernant les modes de fonctionnement

a) Mesure d'inductance

La fourchette de mesure représentée 0,01 mH jusqu'à un maximum de 400 mH (399).

b) (·) Contrôle de circulation électrique

Avec cette fonction, vous pouvez contrôler de façon acoustique et optique (affichage de la valeur mesurée) la "circulation électrique" dans des câbles, des branchements ou des fusibles mis hors tension.

c) "-" Polarité négative

Si les câbles de mesure sont intervertis ou si la polarité est négative, un signe "-" apparaît devant la valeur mesurée.

d) Mesure de capacité CAP

La catégorie de mesure de capacité permet des mesures de condensateurs décharges de 4 nF à 400 uF.

e) Test de logique LOGIC

Avec cette fonction, vous pouvez mesurer et représenter (afficher) l'ensemble des niveaux de logique.

f) Affichage de changement de batterie

La pile bloc alcaline 9 V dans cet appareil de mesure a une autonomie d'environ 60 heures. Environ 8 heures avant "la fin de la batterie", s'affiche le symbole de changement de batterie sur l'écran d'affichage.

Entre chaque cycle de mesure, une vérification automatique de la batterie est effectuée.

g) Voici tous les autres symboles qui représentent les différentes unités de mesure :

AC = valeur de courant alternatif

DC = valeur de courant continu

5.4.3 Réalisation de mesures

A) Mesure de tension

Attention!

Ne dépassez jamais les valeurs maximales d'entrée autorisées. Valeur maximale 1000 VDC ou 750 VAC rms.

Ne touchez aucun interrupteur ou partie d'interrupteur quand vous travaillez sur des tensions supérieures à 25 VACrms ou à 35 VDC.

Pour mesurer des tensions de courant alternatif ou continu, procédez comme suit:

1. Positionnez le commutateur rotatif sur la position souhaitée (mV ou V).
2. Reliez le câble de mesure rouge avec la prise V/Ohm (+) et le câble de mesure noir avec la prise COM (-).
3. Appuyez sur la touche DC/AC, selon que vous devez mesurer une tension de courant continu ou de courant alternatif. Dès que l'indication "AC" apparait sur l'écran, vous êtes dans la catégorie de tension de courant alternatif.
4. Reliez les pointes de mesure avec l'objet à mesurer (charge, interrupteur...).

Chaque catégorie de mesure (qu'il s'agisse de la mesure de tension de courant alternatif ou de courant continu) possède une résistance d'entrée de 10 MOhm (parallèle à 100 pF). L'entrée de tension de courant alternatif est couplée avec AC. Dès qu'un signe "-" apparait devant la valeur mesurée lors d'une mesure de tension de courant continu, il s'agit d'une valeur négative de tension (ou bien les câbles de mesure ont été inversés).

Mesure de courant

Pour mesurer des flux de courant électrique continu ou alternatif, procédez comme suit:

1. Positionnez le commutateur rotatif sur la mesure de courant (400mA ou 20A).
2. Reliez le câble de mesure rouge avec la prise mA, si vous souhaitez mesurer des courants jusqu'à un maximum de 400 mA ou avec la prise A, si vous souhaitez mesurer des courants jusqu'à un maximum de 20 A.
3. Appuyez sur la touche DC/AC, selon que vous voulez mesurer des courants continus ou alternatifs.

Dès que l'indication "AC" apparait sur l'écran, vous êtes dans la catégorie de courant alternatif.

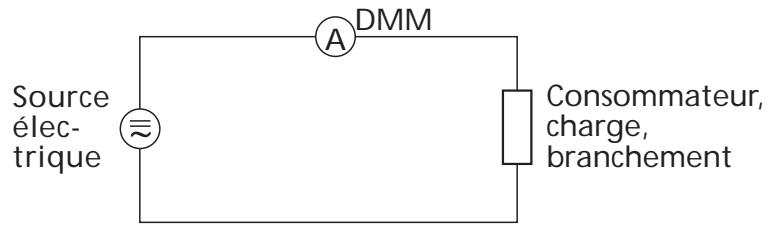

1. Reliez le câble de mesure en série avec l'objet à mesurer (cf. dessin suivant).

Attention!

Ne mesurez aucun courant dans des circuits ou des tensions supérieures à 250 VDC ou VACrms peuvent circuler. Ne mesurez jamais de courants supérieurs à 20 A. Pratiquez vos mesures uniquement dans des circuits qui sont protégés par un fusible de 16 A et dans lesquels aucune charge supérieure à 4000 VA ne peut apparaître. Des mesures de courant de 20 A devraient durer un maximum de 30 secondes et ne doivent être faites que par intervalle de 15 minutes (phase de refroidissement pour la résistance ou shunt).

C) contrôle de circulation électrique

Grâce à cette fonction, vous pouvez mesurer de façon acoustique la connexion de câbles, fusibles, branchements etc.. Pour mesurer, agissez comme suit:

1. Positionnez le commutateur rotatif sur ().
2. Reliez le câble de mesure rouge à la prise V/ Ohm (-) et raccordez le câble noir à la prise COM (-).
3. Puis reliez les pointes de mesure avec l'objet à mesurer.

Attention!

Ne mesurez jamais de condensateurs chargés, sinon vous pouvez endommager votre appareil si le condensateur vient à se décharger.

D) Mesure de résistance

Attention!

Assurez-vous que tous les branchements et éléments à mesurer ainsi que tous les objets à mesurer sont absolument bien hors tension.

1. Réglez le commutateur sur la fonction "mesure de résistances (OHM)".
2. Reliez le câble de mesure rouge à la prise V/ Ohm (+) et raccordez le câble noir à la prise COM (-).
3. Raccordez alors les broches de mesure sur l'objet à mesurer.

La résistance des câbles de mesure ne représente normalement qu'une valeur négligeable (environ 0,1 à 0,2 Ohm). Mais dans les catégories les plus basses de mesure, cette résistance peut conduire à des imprécisions dans les mesures. Pour compenser ces "erreurs de mesure", vous pouvez retirer cette résistance grâce à la fonction "REL" (c'est-à-dire la détermination à zéro).

Si vous faites une mesure de résistance, assurez-vous que les zones à mesurer, qui sont au contact des broches de mesure, ne présentent pas de tache d'essence ni de soudure ou d'un équivalent. Sinon vos résultats pourraient être influencés par ces interférences.

Pour des résistances supérieures à 4 MOhm, il se peut que l'affichage demande plus de temps à se stabiliser.

Dès que l'indication " OL " apparait sur l'écran et que l'affichage graphique clignote, vous avez dépassé la catégorie de mesure ou la ligne de mesure est interrompue.

E) Mesure d'inductance

Pour la mesure d'inductance, procédez comme suit :

1. Positionnez le commutateur rotatif sur "400 mH".
2. Les mesures ne peuvent être effectuées qu'au moyen de la prise de mesure de l'appareil. La fonction "R-H" permet de passer manuellement d'une catégorie à l'autre. Si la fonction "R-H" n'est pas mise en place, l'appareil se règle automatiquement (= Auto-Range).

Attention!

N'oubliez pas de vérifier que la bobine ou l'interrupteur, qui la contient éventuellement, sont absolument mis hors tension. Toutes les capacités doivent être déchargées.

Mesure de capacité

Pour la mesure de capacité procédez comme suit:

1. Déchargez tout condensateur avant de le relier à l'appareil de mesure.

Attention!

Lors d'un court-circuit sur un condensateur, des décharges hautes en énergie peuvent se produire. Attention: Danger de mort! Ne touchez jamais les connexions avec des condensateurs de tensions supérieures à 35 VDC et à 25 VAC. Attention dans les pièces et espaces où pourraient dominer des poussières, des gaz inflammables, des vapeurs ou des liquides. => Risque d'explosion!

1. Positionnez le commutateur de fonction de mesure (8) sur "CAP".
2. Les mesures ne peuvent être effectuées qu'au moyen de la prise de mesure de l'appareil.

Vérifiez la bonne polarité des condensateurs monopolaires.

G) utilisation de l'affichage graphique analogique

L'affichage graphique analogique est d'un usage aisé et compréhensible. On peut le comparer avec l'afficheur d'un instrument analogique qui serait dépourvu de ses défauts mécaniques. Il convient bien aux signaux de mesure qui se renouvellent assez vite et pour lesquels l'affich-

L'affichage numérique semble trop "lent". Ainsi, des tendances lors de modifications de mesures peuvent être reconnues et évaluées. Si vous dépassez les catégories de mesure, tous les segments de l'affichage graphique se mettent à clignoter.

Test de logique

Cette fonction de mesure sert à relever les niveaux de logique dans les interrupteurs numériques.

1. Branchez votre appareil de mesure.
2. Positionnez le commutateur rotatif (8) sur HIGH/LOW. Sur l'écran d'affichage apparait l'indication "rdY", ce qui signifie en anglais ready = prêt.
3. Reliez le câble de mesure avec la prise COM (câble noir) et la prise V/Ω (câble rouge).
4. Reliez maintenant l'autre extrémité du cable noir à la "masse" de l'interrupteur numérique "--" (normalement). La pointe de mesure rouge doit être reliée avec la tension d'alimentation positive (V+ oder V_CC).
5. Dès que les connexions sont réalisées, appuyez une fois sur la touche Set/Reset.
6. Tandis que le câ vérifier" les points à mesurer à l'aide de la pointe rouge et le multimètre affichera aussi tous les "3 catégories".
7. Si le niveau dépasse 70% de la tension d'alimentation enregistrée, " Hi " sera affiché;
8. si le niveau est en-dessous de 30% de la tension d'alimentation enregistrée, c'est "Lo" qui sera affiché;
9. si le niveau reste entre 31% et 69% de la tension d'alimentation enregistrée (par exemple, 5 V), c'est le symbole "---" qui s'affiche.

Dans le mode de fonctionnement "LOGIC", vous n'avez pas accès aux sous-fonctions "MAX", "MIN" et Data-Hold = "D-H". Avant de toucher au commutateur de catégorie de mesure, pour éventuellement quitter la fonction logique, vous devez appuyer encore une fois sur la touche SET/RESET, afin de faire apparaitre l'indication "rdY" à l'écran.

1) Utilisation du multimètre en relation avec un ordinateur a) Connexion

Connectez le câble de l'interface RS 232 (câble de modem de valeur

nulle) du multimètre (au dos du boîtier, sous le couvercle du bas) avec une des interfaces sérielles de l'ordinateur.

Branchez maintenant l'appareil de mesure.

b) Utilisation du logiciel

Le présent multimètre peut être connecté à tout ordinateur utilisant une interface RS 232, mais le logiciel n'est compatible que pour un ordinateur de type IBM. Voici la description de l'utilisation du logiciel:

1. Introduisez la disquette dans le lecteur. Copiez les fichiers soit sur le disque dur ou faites une copie de sauvegarde ("back-up") de la disquette.
2. Appuyez sur la touche "Entrée".
3. Si vous VOULEZ interrompre l'exécution du programme ou l'arrêter, appuyez simultanément sur les touches CRTL + PAUSE sur le clavier de l'ordinateur.

Transfert de données

Dès que le multimètre a été branché, l'interface est prête à fonctionner. Par la commande [D] à partir de l'ordinateur, vous démarrez le transfert de données.

Attention aux détails suivants, si vous créez vous-même votre logiciel:

Un format de fichier est long de 14 octets. La configuration est la suivante:

Octets 123456789ABCDE

Example 1 DC -3,999 V CR

Example 2 OHM 3, 9 9 9 M o h m CR

Exemple de programme en BASIC pour une lecture primaire du multimètre:

10 OPEN "COM1:1200, N,7,2, RS, CS, DS, CD" AS#2 20 A$="D" 30 PRINT #2, A$; 40 IN=INPUT(14,#2) 50 PRINT IN$ 60 CLOSE #2 70 END

Remarques particulières pour le transfert de données (paramètres de communication):

Vitesse de transmission 1200 bauds

Code de caractères : 7-bit ASCII

Parié : aucune

Octets d'arrêt 2

5.5 Entretien et calibrage

Pour garantir une précision au multimètre pendant une longue période de temps, il faut le faire étalonner au moins une fois par an. Le remplacement du fusible est expliqué en 3 (Consignes de sécurité). Le remplacement des piles est décrit au chapitre 4.4.1.

Pour nettoyer le multimètre ou son écran d'affichage, employez un chiffon antistatique sec et sans peluches.

Attention!

N'employez jamais de nettoyant contenant des carbones, pas plus que des produits à base d'alcool ou équivalents. Cela provoque des dommages sur la surface de l'appareil de mesure. Les vapeurs qui en émanent, en outre, sont dangereuses pour la santé et présentent des risques d'explosion. N'utilisez, pour nettoyer l'appareil, aucun outil pointu ni tournevis ni brosses métalliques etc...

6.1 Caractéristiques techniques

A) Station de mesure en général

Tension d'entrée: 100/120/220 ou 240 VAC / 50 ou 60Hz, selon la position du commutateur de sélection de tension (= couvercle du boîtier de fusible)

Consommation d'énergie: environ 120 VA

Protection secteur (fusible):	Pour la catégorie de tension de 220 à 240 VAC, il faut un fusible d'1 A, à retardement / 250 V. Désignation ordinaire: T1A/250V; Dimension du fusible: 6 x 30 mm
Masse:	environ 12,5 kg
Dimensions (Lo x Ha x La):	380 x 185 x 370 mm (sans les cables ni les pieds pliants)
B) Compteur de fréquence
Canal A:	5 Hz à 100 MHz
Canal B:	5 Hz à 100 MHz
Canal C:	100 MHz à 1,3 GHz (=1300 MHz)
Impédance d'entrée:	Canaux A et B 1MΩ (Il pour 100 pF) Canal C 50 Ω
Sensibilité d'entrée:	70 mVrms pour les canaux A et B, 35 mVrms pour le canal C
Niveau d'entrée maximal:	Canaux A,B et C 3Vrms (=3 Veff)
Résolution (de l'affichage):	1 Hz, 10 Hz, 100 Hz
	| | | |
Gate Time
(Temps de portillonnage):	10 s, 1 s, 100ms = 0,1 s
Temps de base standard:	Fréquence 10 MHz; Stabilité 5 ppm (0°C à +40°C)
Affichage par diodes (Ecran):	Ecran à diodes de 8 digits (8 positions) avec l'indication des unités de mesure
Mesure de la durée périodique:	Canaux A et B; 0,1 s à 10 s min. Résolution 1 t/s à 0,1 ps, en fonction du temps de portillonnage du canal C; 0,1 s à 10s; Résolution minimale 0,1 ps, en fonction du temps de portillonnage
Mesure de la différence A-B:	Résolution minimale 100 Hz à 100 uHz en fonction du temps de portillonnage et du signal d'entrée
Addition de A+B:	Résolution minimale 100 Hz à 10 nHz en fonction du temps de portillonnage et du signal d'entrée
Intervalle de temps A=>B:	Catégorie 100 ns à 10 s Résolution minimale 100 ns
Affichage du dépassement:	"OVER"

C) générateur de fonction

Formes de courbes:

Sinusoide, rectangle, triangle, Sinusoide "en section oblique" ("Ske-wed"), rampe, impulsion, Niveau de logique transistor transistors (rectangle)

Fréquence: 1 Hz à 10 MHz dans 7 catégories

Niveau de tension VCF: 0 à 10 VDC (mais avec un maximum de: ± 15VDC)

Impédance de sortie: 50W ± 10%, 600W ± 10%

Type de connexion: Douille à baïonnette

Amplitude : 2 Vss à 20 Vss (sans charge) 1 Vss à 10 Vss pour 50 Ohms

Atténuateur (affaiblisseur): - 20 dB

Catégorie de fréquence variable: 20 pour 1 ou plus

Catégorie de symétrie variable: 3 pour 1 ou plus

Catégorie Offset variable: ±10 VDC maximum

Fonction sinusoidale - Facteur de distorsion: inférieur à 1 % (pour 100 kHz) - Erreur d'amplitude: ± 0,3 dB

Fonction rectangulaire Symétrie: < ± 3% (pour 1 kHz)

Temps de montée/de chute: < 150 ns (pour 1 kHz)

Fonction triangulaire
Linéarité:	< 1 % (jusqu'à 100 kHz)
	< 5 % (100 kHz à 2 MHz)
	< 10 % (2MHz à 10 MHz)

Niveau de Logique Transistor Transistors Temps de montée/de chute: < 30 ns (pour 1 kHz) Niveau de sortie: > 3 V

Fréquence sweep (fréquence de tremblement/wobbel)

Mode de détournerment: linéaire/logarithmique (branchement possible)

Largeur de bande: >100 pour 1 Sortie Sweep (ext.) = Entrée VCF

D) Appareil de secteur de tension de courant continu

	Sortie A	Sortie B	Sortie C
Tension de sortie:	0 - 30 V	5 V (stable)	15 V (stable)
Courant de sortie:	0 - 3 A	2 A -"-	1 A -"-
Tension de bruit:	1 mV max.	2 mV max.	2 mV max.
Régulation de charge:	0,1%+5mV	0,1%+70mV	0,1%+35 mV
Redressement des variations de secteur:	0,1%+5mV	0,1%+30mV	0,1%+30mV
Limite de courant:	jusqu'à 3,2 A	2,2 A (typique) Fold Back	1,2 A (typique) Fold Back
Affichage:	3 positions 1/2 Ecran à cristaux liquides pour unités V et A illuminé	---	---
Affichage avec diodes:	diode pour limite de courant	diode pour " MARCHE "	diode pour " MARCHE "

E) multimètre numérique

Données techniques, généralités
Affichage (Ecran):	Ecran à cristaux liquides à 3 3/4 affi-chant jusqu'à 3999, avec affichage automatique de polarité
Vitesse de mesure maximale:	10 mesures par seconde
Résistance d'entrée:	10 MΩ
maximum courant
d'entrée AC/DC:	20 A
Température de	0°C à +40°C, par une humidité de l'air

fonctionnement: relative inférieure à 75%, sans condensation

Température de stockage: -10°C à +50°C, par une humidité de l'air relative inférieure à 80%, sans condensation

Température pour une

précision garantie: +23^± 5K

Type de batterie: Pile NEDA 1604 9V ou 6F22 9V, de type alcaline

6.2 Tolérances des mesures du multimètre

Précision garantie à ±(% lecture + nombre de positions = digits = dgt(s)). Précision garantie pendant 1 an à une température de +23°C ±5K, avec une humidité de l'air relative inférieure à 75%. Le temps de réchauffement avant usage est de : 1 minute.

Mode de fonctionnement	Catégorie de mesure	Précision	Résolution
Tension de courant continu	400 mV	±(0,3%+1dgt)	100 uV
	4 V	±(0,3%+1dgt)	1mV
	40 V	±(0,3%+1dgt)	10 mV
	400 V	±(0,3%+1dgt)	100 mV
	1000 V	±(0,5%+1dgt)	1 V
Tension de courant alternatif	400 mV	±(2,5%+5dgts)	100 uV
	4 V	±(2,5%+5dgts)	1 mV
True RMS = valeur effective	40 V	±(2,5%+5dgts)	10 mV
	400 V	±(1,0%+3dgts)	100 mV
facteur “crest” 3	750 V	±(1,0%+3dgts)	1 V
Courant continu	Fréquence de la tension de courant alternatif: de 40 à 10 kHz à partir de la catégorie mV jusqu'à 40 V de 40 Hz à 1 kHz à partir de la catégorie de 400 V jusqu'à 750 V
	40 mA	±(0,8%+1dgt)	10 uA
	400 mA	±(0,8%+1dgt)	100 uA
	4 A	±(1,5%+5dgts)	1 mA
	20 A	±(1,5%+5dgts)	10 mA

Fréquence du courant alternatif	40 mA 400 mA	±(2,5%+3dgts) ±(2,5%+3dgts)	10 uA 100 uA
True RMS = valeur effective facteur "crest" 3	4 A 20 A	±(2%+5dgts) ±(2%+5dgts)	1 mA 10 mA
	Fréquence du courant alternatif: de 40 Hz à 10 kHz dans la catégorie des 40 mA et 400 mA de 40 Hz à 1 kHz dans la catégorie des 4A et 20 A
Résistance	400 Ω 4 kΩ	±(0,5%+1dgt) ±(0,5%+1dgt)	0,1 Ω 1 Ω
	40 kΩ	±(0,5%+1dgt)	10 Ω
	400 kΩ	±(0,5%+1dgt)	100 Ω
	4 MΩ	±(0,5%+1dgt)	1 k Ω
	40 MΩ	±(1%+2dgts)	10 kΩ
Capacité	4nF 40nF	±(2%+3dgts)	1pF
	400nF	±(2%+3dgts)	10pF
	4uF	±(2%+3dgts)	100pF
	40uF	±(3%+5dgts)	1nF
	400uF	±(3%+5dgts)	10nF
		±(3%+5dgts)	100nF
Inductance	40 mH 400 mH	±(3%+20dgts)	10 uH
		±(3%+10dgts)	100 uH
Contrôle de circulation électrique: signal acoustique en cas de résistances inférieures à 30 Ohm, tension de mesure max. 2,0 VDC

6.3 Valeurs d'entrée maximales, protection contre la saturation (Multimetre)

électrique: 400 mA AC/DC dans la catégorie des 400 mA; 20 A AC/DC dans la catégorie des 20 A, avec une longueur maximale de 30 s après une phase de refroidissement d'au moins 15 minutes, à une valeur maximale de 250 VDC/VACrms

Mesure de résistances: 40 MOhms, Protection contre une surcharge: 250 VDC/AC

Contrôle de la

circulation électrique : Protection contre une surcharge à 250 VDC/AC

Mesure logique: Protection contre une surcharge à 250 VDC/AC

Mesure de capacité: 400 μF

Mesure d'inductance: 400 mH

Attention!

Les fonctions de mesure, telles que la mesure de capacités et d'inductance, ne sont pas protégées contre d'éventuelles surcharges ou tensions d'entrée tropées. Tout dépassement des valeurs maximales d'entrée entraîne des dommages qui peuvent détruire le multimètre et présenter des risques pour la vie de l'utilisateur.
