MODE D'EMPLOI SCREENEO HDP1590TV PHILIPS
Guide d'utilisation
Aperçu 3
Cher client 3 À propos du guide d'utilisation 3 Contenu de l'emballage 3 Points forts du produit 3
La sécurité 4
Installation de l'appareil 4
Contrôle automatique de température 4
Réparations 4
Alimentation électrique 5
Réseau sans fil WiFi 5
Précautions d'utilisation des lunettes 3D 5
Dolby Digital 5
Aperçu
Vue avant 6
Vue arrière 6
Télécommande 7
Navigation dans l'interface utilisateur 8
Aperçu des fonctions du menu 8
Symboles dans la barre d'état 9
3 Première mise en service
Installation de l'appareil 10
Raccordement au secteur 10
Installer les piles de la télécommande ou les remplacer 10

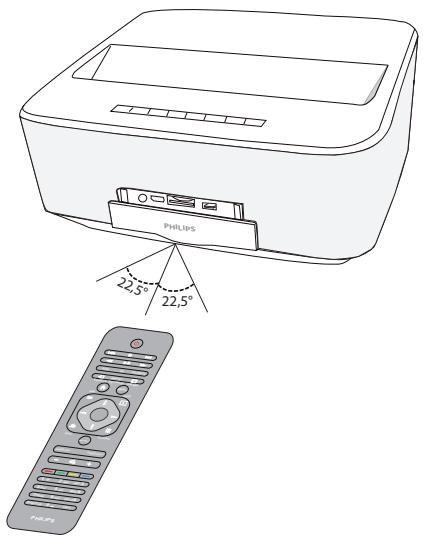

Utiliser la télécommande 11
Première installation 12
De lecture 13
Branchement d'appareils à sortie HDMI 13

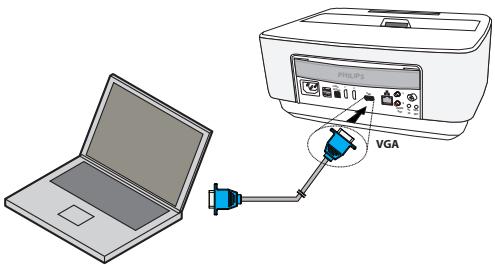

Branchement à un ordinateur (VGA) 13

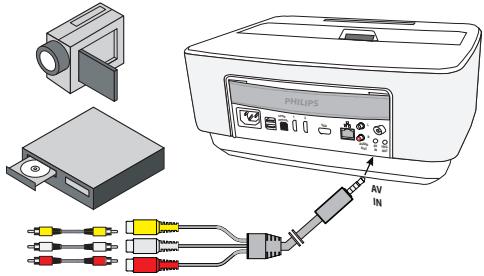

Branchement avec câble adaptateur audio/vidéo (CVBS) 14

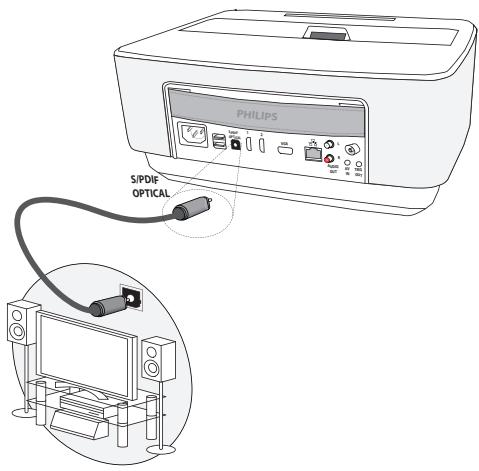

Branchement à un amplificateur home cinéma 14

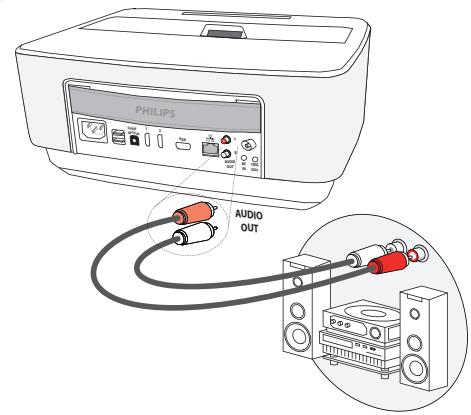

Branchement à une chaîne Hi-Fi 14

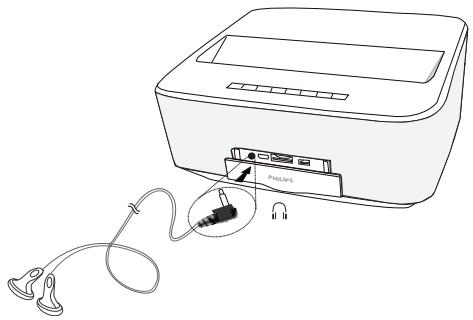

Branchement des écouteurs 15
WiFi Display (Miracast) 15

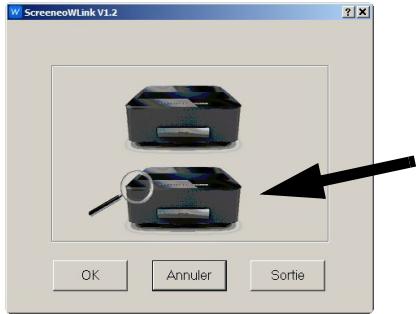

Logiciel Screen2WLink 15

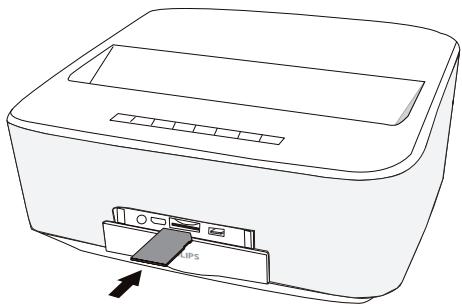

Mise en place d'une carte mémoire 18

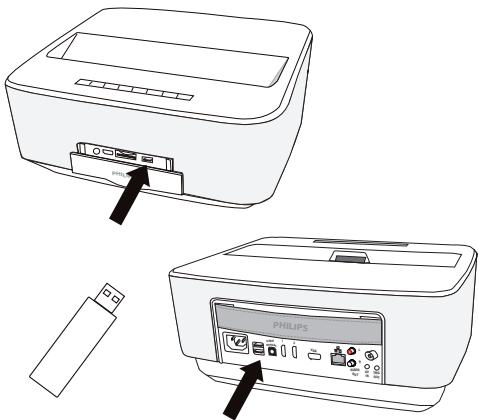

Connecter une mémoire USB 18
Réseau

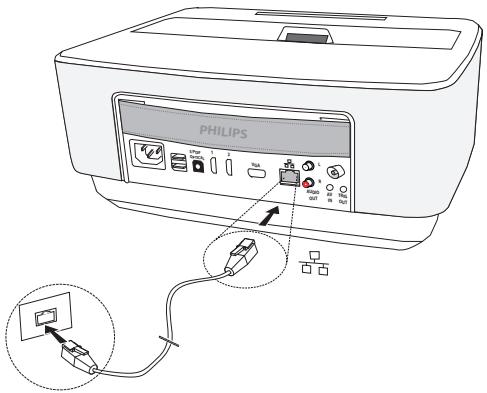

Réseau LAN 19
Réseau sans fil (WiFi) 20
Activer/désactiver le mode réseau sans fil (WiFi) 20

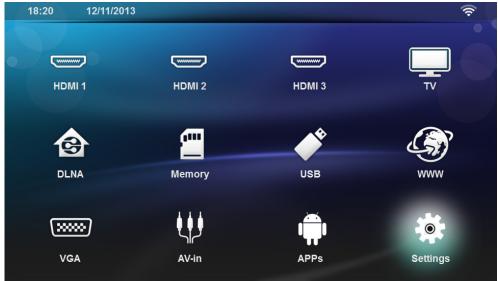

Configuration du réseau sans fil (WiFi) 20
Configuration du réseau sans fil (WiFi) avec l'assistant 21
WiFi Hotspot 21
Digital Living Network Alliance (DLNA) 22
Bluetooth
Activer la connexion Bluetooth 23
Configurer les paramètres Bluetooth 23
Haut-parleur Bluetooth 24
Lecteur multimédia
Naviguer dans le lecteur multimédia 25
Lecture vidéo 26
Lecture photo 26
Lecture musicale 28
Gérer les fichiers 29
Titre corrigé : TV numérique (selon modèle)
Brancher l'antenne. Première mise en service. Télévision. Modifier les paramètres TNT.
Accéder aux applications Android 32. Quitter Android 32. Installer des applications Android 32.
Paramètres
Aperçu des fonctions du menu
Nettoyage 35
L'appareil surchauffe 35
Mise à jour du firmware par carte mémoire 35
Problèmes / Solutions 36
13 Annexes
Caractéristiques techniques 38 Accessoires 38

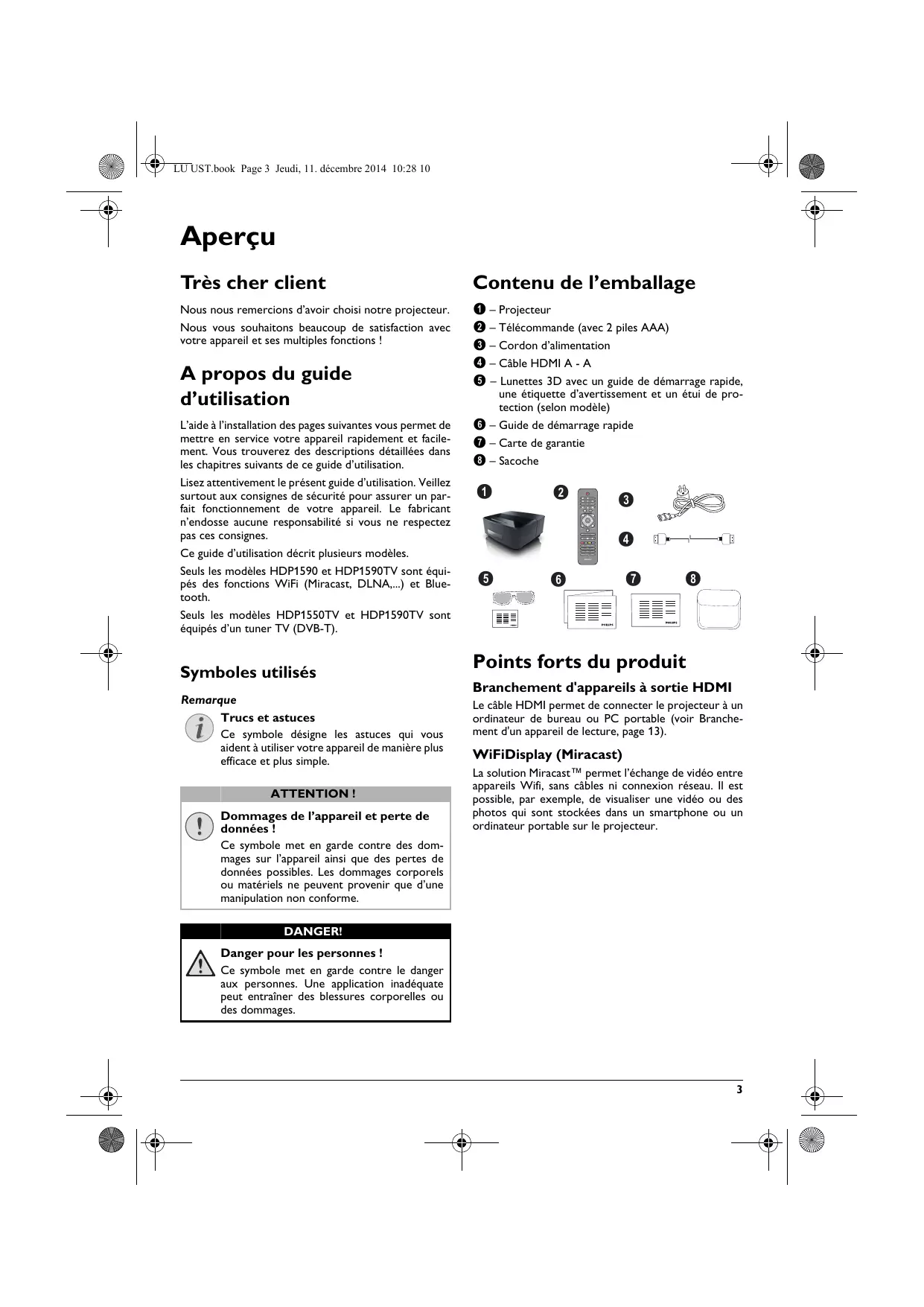

Très cher client
Nous vous remercions d'avoir choisi notre projecteur.
Nous vous souhaitons beaucoup de satisfaction avec votre appareil et ses multiples fonctions !
L'aide à l'installation des pages suivantes vous permet de mettre en service votre appareil rapidement et facilement. Vous trouverez des descriptions détaillées dans les chapitres suivants de ce guide d'utilisation.
Lisez attentivement le présent guide d'utilisation. Veillez surtout aux consignes de sécurité pour assurer un fonctionnement sûr de votre appareil. Le fabricant n'endosse aucune responsabilité si vous ne respectez pas ces consignes.
Ce guide d'utilisation s'applique à plusieurs modèles.
Seuls les modèles HDP1590 es fonctions WiFi (Miracast, DLNA,...) et Bluetooth.
Seuls les modèles HDP1550TV et HDP1590TV sont équipés d'un tuner TV (DVB-T).
Trucs et astuces
Ce symbole désigne les astuces qui vous aident à utiliser votre appareil de manière plus efficace et plus simple.
Dommages de l'appareil et perte de données
Ce symbole met en garde contre des dommages sur l'appareil ainsi que des pertes de données possibles. Les dommages corporels ou matériels ne peuvent provenir que d'une manipulation non conforme.
Danger pour les personnes !
Ce symbole met en garde contre le danger pour les personnes. Une application inadéquate peut entraîner des blessures corporelles ou des dommages.
Contenu de l'emballage
1 - Projecteur
2 - Télécommande (avec 2 piles AAA)
3 - Cordon d'alimentation
4 - Câble HDMI A-A
5 - Lunettes 3D avec un guide de démarrage rapide, une étiquette d'avertissement et un étui de protection (selon modèle)
6 - Guide de démarrage rapide
7 - Carte de garantie
8 - Sacoche

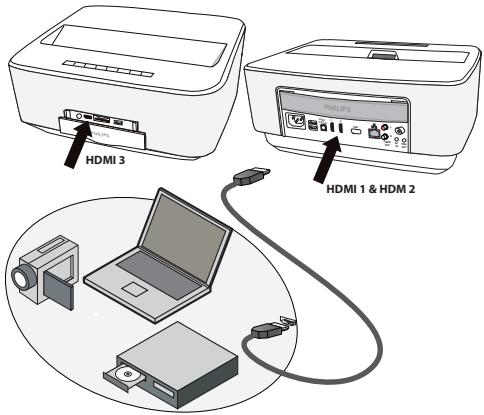

Branchement d'appareils à sortie HDMI
Le câble HDMI permet de connecter le projecteur à un ordinateur de bureau ou PC portable (voir Branchement d'un appareil de lecture, page 13).
WiFi Display (Miracast)
La solution MiracastTM permet l'échange de vidéo entre appareils WiFi, sans câbles ni connexion réseau. Il est possible, par exemple, de visualiser une vidéo ou des photos qui sont stockées dans un smartphone ou un ordinateur portable sur le projecteur.
Ne procédez à aucun réglage ou changement qui n'est pas décrit dans le présent mode d'emploi. Une application inadéquate peut entraîner des blessures corporelles, des dommages ou des pertes de données. Respectez toutes les indications de prévention et de sécurité prescrites.
Installation de l'appareil
L'appareil est exclusivement destiné à un usage privé. L'appareil doit reposer sur une surface stable et plane. Posez tous les câbles de façon à ce que personne ne puisse trébucher, se blesser ou que l'appareil ne soit endommagé.
N'installez pas l'appareil dans des salles humides. Ne touchez jamais les fiches ou les prises secteur avec les mains humides.
L'appareil doit être suffisamment ventilé et ne doit pas être recouvert. Ne déposez pas votre appareil dans des armoires ou coffres fermés.
Ne le posez pas sur des supports mous, tels que couvertures ou tapis, et ne recouvrez pas les fentes de ventilation. Sinon, l'appareil pourrait surchauffer voire s'enflammer.
Protégez l'appareil du rayonnement solaire direct, de la chaleur, des grandes variations de température et de l'humidité. Ne placez pas l'appareil à proximité d'un chauffage ou d'une climatisation. Veillez aux indications concernant la température et l'humidité de l'air dans les caractéristiques techniques.
Aucun liquide ou corps étranger ne doit entrer dans l'appareil. Éteignez l'appareil et débranchez-le du secteur si des liquides ou des corps étrangers y ont pénétré et faites-le vérifier par un service technique.
Soyez toujours soigneux avec l'appareil. Évitez de toucher la lentille de l'objectif. Ne posez jamais d'objets lourds ou à extrémité tranchante sur l'appareil ou le câble de connexion au réseau.
Si l'appareil est trop chaud ou que de la poussière s'en échappe, éteignez-le immédiatement et débranchez-le du secteur. Laissez examiner votre appareil par un spécialiste. Afin d'éviter la propagation d'un feu en cas d'incendie, tenez cet appareil éloigné des flammes.
De la condensation peut se produire à l'intérieur de l'appareil et entraîner des dysfonctionnements dans les conditions suivantes :
- lorsque cet appareil est directement déplacé d'une pièce froide vers une pièce chaude ;
- après le réchauffement d'une pièce froide ;
- lorsque cet appareil est placé dans une pièce humide.
Afin d'éviter toute condensation, nous vous recommandons de suivre la procédure suivante :
1. Conservez l'appareil dans un sac en plastique avant de le transporter dans une autre pièce, afin qu'il s'adapte aux conditions de la pièce.
2. Attendez 1 à 2 heures avant d'enlever l'appareil du sac.
Évitez d'utiliser l'appareil dans un environnement poussiéreux. Les particules de poussière et autres corps étrangers peuvent endommager l'appareil.
Ne pas exposer l'appareil à de fortes vibrations. Cela pourrait endommager les composants internes.
Ne laissez pas les enfants sans surveillance autour de l'appareil. Ne pas laisser les feuilles d'emballage à portée des enfants.

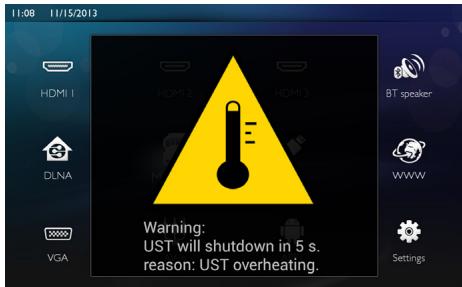

Contrôle automatique de température
L'appareil est équipé d'une fonction de gestion automatique de la température. Lorsque la température interne augmente, la vitesse du ventilateur augmente aussi (ainsi que le bruit). Si la température continue à augmenter, la luminosité va décroître et, dans le pire des cas, le symbole suivant apparaîtra.
L'appareil s'éteindra ensuite automatiquement au bout de 5 secondes après l'affichage de ce message.
Ce comportement ne devrait pas se produire, excepté lorsque la température extérieure est très élevée (>35 °C). Dans ce cas, il est recommandé de retourner l'appareil au fabricant.
Réparations
Ne réparez pas vous-même l'appareil. Une maintenance non conforme peut occasionner des dommages corporels ou matériels. Laissez examiner votre appareil exclusivement par un spécialiste agréé.
La carte de garantie contient les coordonnées des spécialistes agréés.
N'enlevez pas la plaque signalétique de votre appareil car cela pourrait annuler toute garantie.
Alimentation électrique
Avant de brancher votre appareil, vérifiez que la prise de courant secteur sur laquelle vous allez le brancher est conforme aux indications portées sur l'étiquette signalétique (tension, courant, fréquence du réseau électrique) apposée sur votre appareil. Cet appareil doit être relié à un schéma d'alimentation secteur monophasé. L'appareil ne doit pas être installé à même le sol.
Utilisez uniquement le cordon secteur fourni avec votre appareil. Votre appareil est livré avec un cordon secteur équipé d'une fiche de courant avec terre. Une fiche de courant avec terre doit être impérativement branchée sur une prise murale munie d'une terre reliée à la terre de protection du bâtiment.
La prise de courant secteur doit rester aisément accessible.
En cas de problème, le cordon secteur est le moyen de déconnexion du réseau électrique. Pour couper l'appareil du réseau électrique, déconnectez le cordon secteur de la prise murale.
Éteignez votre appareil et débranchez-le du réseau électrique avant de nettoyer la surface. Utilisez un chiffon doux et non pelucheux. N'utilisez en aucun cas des produits de nettoyage liquides, gazeux ou légèrement inflammables (vaporisateurs, produits abrasifs, vernis brillants, alcools). Veillez à ce qu'aucune humidité ne pénètre à l'intérieur de l'appareil.
Danger !
Cet appareil est équipé de LED haute performance (Light Emitting Diode) qui envoient une lumière très claire. Ne regardez pas directement l'objet du projecteur. Vous risquez sinon des irritations ou des lésions oculaires.
Réseau sans fil Wi-Fi
Certains dispositifs de sécurité, équipements médicaux ou autres appareils sensibles peuvent être perturbés dans leur fonctionnement par la puissance d'émission de l'appareil. Veillez à respecter les prescriptions (ou restrictions) d'utilisation à proximité de ce type d'installations.
En raison des radiofréquences qu'il émet, cet appareil peut perturber le fonctionnement d'appareils médicaux mal protégés, comme les appareils auditifs ou les stimulateurs cardiaques. Veillez à vous adresser à un médecin ou au fabricant de l'appareil médical en question pour
savoir si celui-ci est suffisamment protégé contre les radiofréquences.
Précautions d'utilisation des lunettes 3D
L'utilisation de lunettes 3D à domicile pour regarder les émissions de télévision
- est contre-indiquée pour les enfants de moins de 6 ans ;
- Pour les personnes âgées de 6 ans jusqu'à l'âge adulte, la durée ne doit pas dépasser celle d'un film.
- cette même limite est également recommandée pour les adultes;
- doit être réservée uniquement au visionnage de contenu 3D ;
- Les méthodes de nettoyage et de désinfection appropriées et régulières doivent être précisées dans les cas particuliers d'infections oculaires, d'infestation de la tête, d'usage mixte, etc. Lorsque la désinfection des lunettes est impossible car elle endommagerait les lunettes 3D, il faut alors porter à la connaissance de l'utilisateur qu'en cas d'infection, l'utilisation des lunettes 3D est contre-indiquée pour les personnes concernées, jusqu'à la résolution des problèmes mentionnés.
- tenues hors de portée des enfants lorsqu'elles comprennent de petites pièces mobiles susceptibles d'être ingérées.
- utilisées avec des verres correcteurs lorsque l'utilisateur porte des verres de correction (lunettes ou lentilles de contact);
- Si vous éprouvez des problèmes ou des inconforts oculaires en regardant une émission en 3D, vous devriez cesser de regarder cette émission, et si les symptômes persistent, consulter un médecin.
Dolby Digital
Fabriqué sous licence de Dolby Laboratories. Dolby et le symbole double-D sont des marques déposées de Dolby Laboratories.

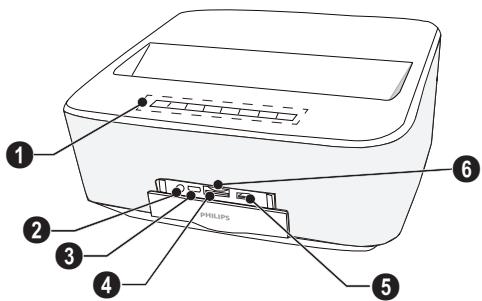

Vue avant
1 Panneau de commande
- Afficher la fenêtre d'accueil
- Retourner à l'étape ou au menu précédent, dossier parent / Interrompre une action - Touches de navigation / naviguer dans le menu / changer les paramètres
OK - Valider la sélection - Appui long : Mettre en marche / arrêter le projecteur.
Appui court : Activer / désactiver le mode ECO.
2 - Sortie audio - Branchement écouteurs/casque ou branchement pour haut-parleurs externes. 3 - Port HDMI pour appareil de diffusion. 4 - Emplacement pour carte mémoire SD. 5 - Port USB pour média USB ou accessoires (souris ou clavier). 6 - Roue de réglage pour la netteté de l'image.

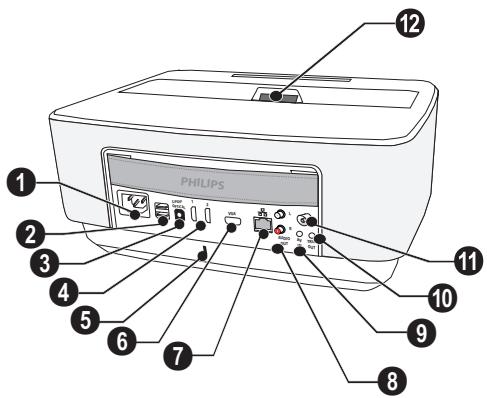

Vue arrière
1 - Connecteur secteur
2 - Ports USB pour média USB
3 - SPDIF OPTICAL - Connecteur audio numérique
4 - HDMI - Port HDMI 1 et 2 pour appareil de diffusion
5 - Connecteur du système de sécurité Kensington
6 - VGA - Entrée VGA pour ordinateur
7 - LAN - Connecteur réseau LAN
8 - AUDIO - Connecteurs audio analogique

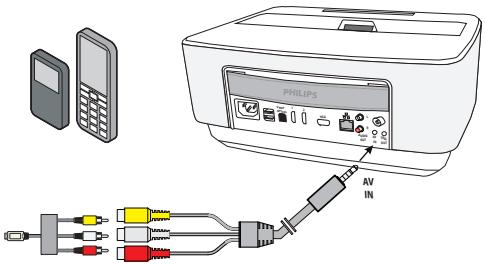

9 - A/V IN - Entrée vidéo pour appareil de diffusion
10 - TRIG OUT - Contrôle d'un écran à distance

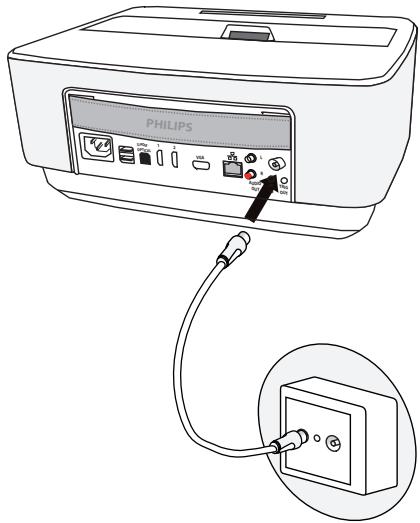

11 - ANTENNA - Prise antenne pour connexion TV
12 - Lentille

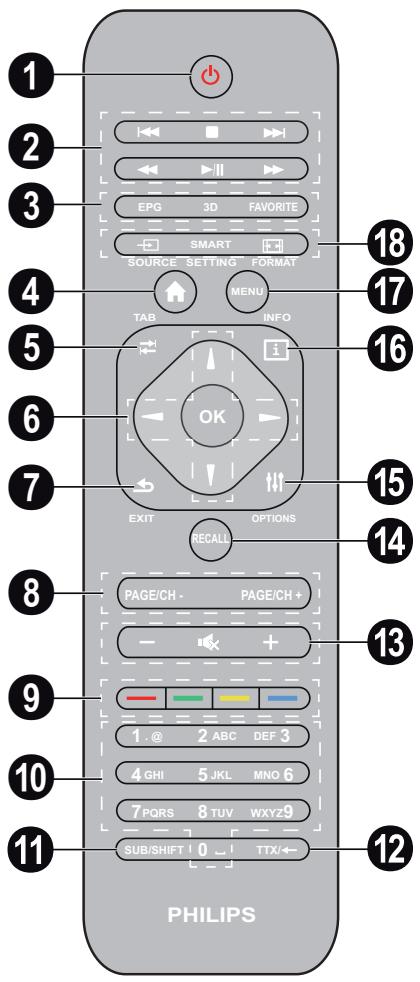

Télécommande
Appui long : Arrête le projecteur. Pour remettre en marche le projecteur, utilisez le bouton du panneau de commande.
Appui court : Active ou désactive le mode ECO.
2 touches de lecture
- Chanson précédente (musique seulement)
- Arrête la lecture
- Chanson suivante (musique seulment)
- Recul rapide
- Suspendre / Relancer la lecture. Avance rapide.
EPG - Afficher le guide TV.
3D - Afficher le menu 3D.
Favorite - Afficher la liste des favoris en mode
DVB-T.
4 Afficher la fenêtre d'accueil. 5 TAB : touche tabulation, basculer entre les chaînes TV et Radio en mode TV et naviguer sur Internet sans clavier externe. 6 Touches de navigation.
- Touches de navigation / naviguer dans le menu / changer les paramètres.
EXIT - Retourner à l'étape ou au menu précédent, dossier parent / Interrompre une action.
PAGE/CH- - Afficher la chaîne/page précédente.
PAGE/CH+ - Afficher la chaîne/page suivante.
Touches de couleur - Options depuis l'écran.
Clavier alphanumérique.
Appui court pour les nombres et appui long pour faire défiler les lettres.
11 SUB/SHIFT - Afficher les sous-titres en mode TV ou touche shift en mode saisie.
12 TTX/← - Afficher les pages de télétexte quand elles sont disponibles en mode TV ou touche Retour en mode saisie.
13 + / - - Pour régler le volume (diminuer/augmenter) et couper le son.
14 RECALL - Rappeler la dernière fonction ou la dernière chaîne visualisée en mode TV.
15 OPTIONS - Afficher le menu Options.
16 INFO - Afficher des informations sur le programme visualisé en mode TV.
17 MENU - Afficher le menu de réglages en mode TV.
18 SOURCE - Afficher la liste des entrées.
SMART SETTINGS - Afficher le menu Smart Settings.
FORMAT - Changer le format d'image.
La navigation est faite avec les touches , , , , OK du panneau de commande ou de la télécommande, ainsi qu'avec une souris (air).

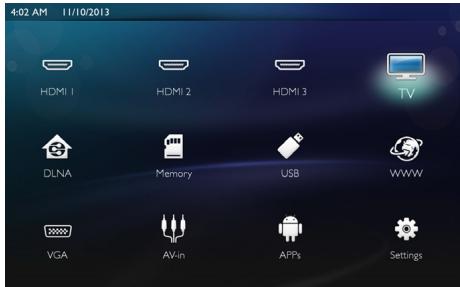

Touches de navigation
- A / V pour parcourir les menus.
- OK pour descendre au niveau inférieur, et 4 / 5 pour remonter au niveau supérieur.
- Pour revenir au menu principal.
- Au dernier niveau, OK valide un réglage .
- La touche OK invalide le réglage en cours (ou sort du menu selon le niveau).
Navigation avec la souris (air) : (comme les opérations standard avec une souris sous Android)
Air mouse
La souris (air) n'est pas fournie.
Sélectionnez une icône en pointant dessus avec la souris et appuyez sur pour valider.
Lorsque la liste des menus ne peut pas s'afficher complètement à l'écran, cliquez sur la liste en maintenant le bouton gauche de la souris enfoncé puis faites défiler vers le haut et vers le bas.
Avec le bouton droit de la souris, vous pouvez sortir du menu et revenir au menu supérieur.
Remarque
Pour la saisie de texte, vous pouvez également utiliser un clavier ou une souris standard. Il est possible d'utiliser des modèles USB avec ou sans fil (2.4 GHz).
Lorsque la saisie est nécessaire, le projecteur met à votre disposition un clavier virtuel qui permet de saisir du texte, des nombres, des caractères de ponctuation, etc.
1. Sélectionnez le champ de saisie à l'aide des touches , , 4 et , puis appuyez sur la touche OK pour afficher le clavier virtuel.
2. Le clavier virtuel apparaît.
3. Utilisez le clavier virtuel pour entrer le texte.

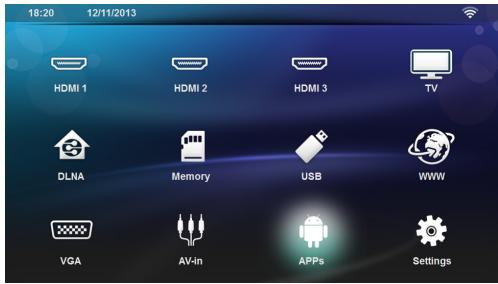

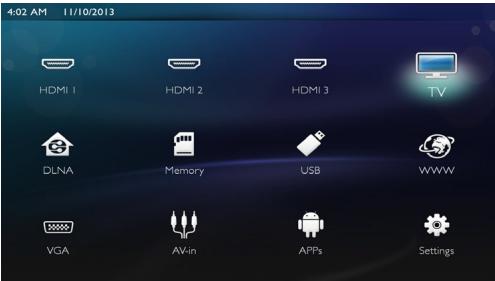

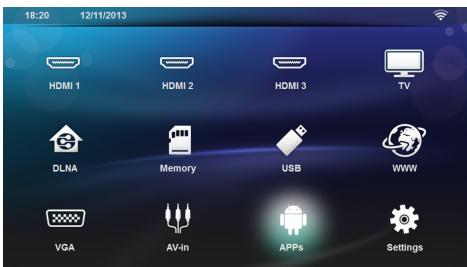

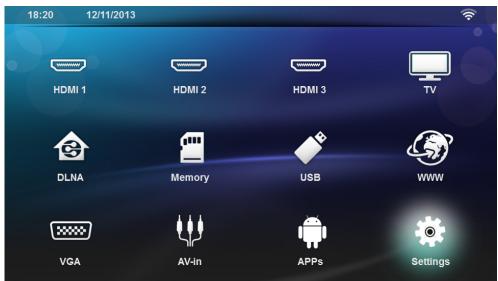

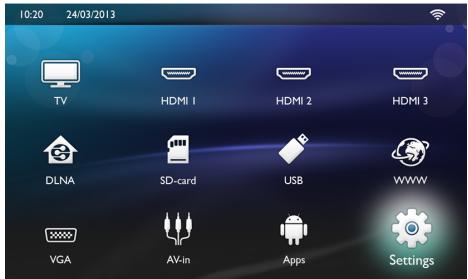

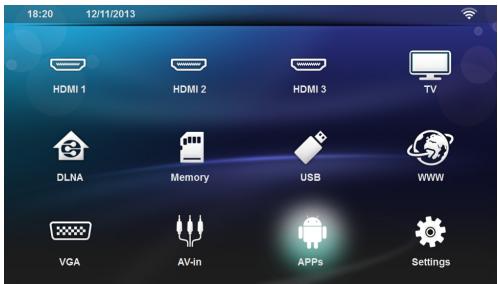

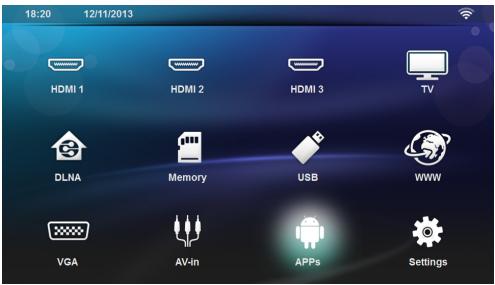

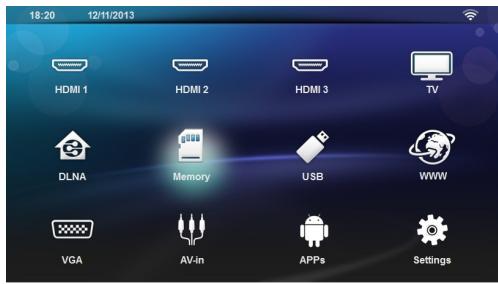

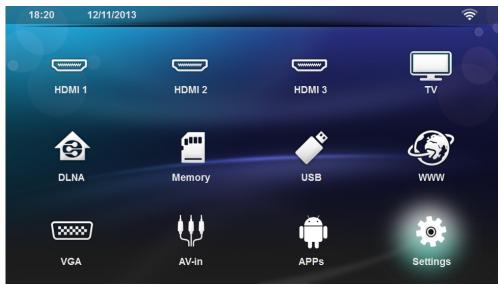

Après la mise en marche de l'appareil, le menu principal apparaît. Sélectionnez le menu souhaité avec les touches de navigation () / (), () / (). Appuyez sur la touche OK pour valider. Appuyez sur la touche pour retourner au menu principal.
HDMI 1, 2 & 3 - Basculer sur une entrée externe HDMI.
TV - Télévision

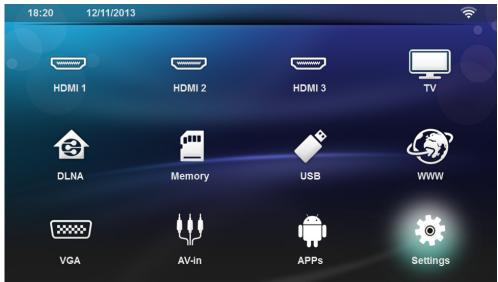

DLNA - Affiche la liste des appareils trouvés sur le réseau.
Mémoire - Affiche le contenu de la mémoire interne ou de la carte mémoire SD insérée
USB - Affiche le contenu du média USB connecté
WWW - Ouvre un navigateur Internet.
VGA - Basculer vers l'entrée VGA.
A/V-in vidéo A/V-in.

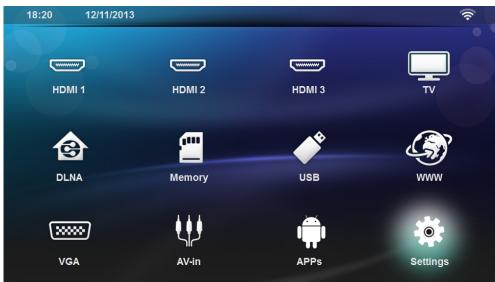

Réglages - Configurer les paramètres de l'appareil pour votre utilisation.
1. Selon le modèle de l'appareil, TV peut être remplacé par Haut-parleur BT.

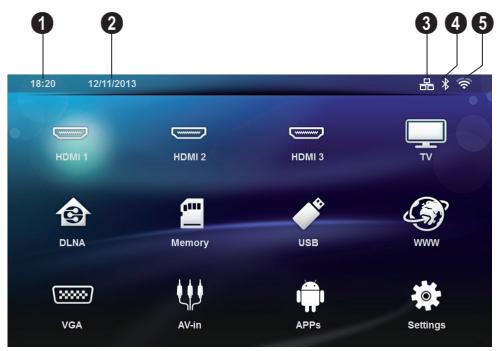

Symboles dans la barre d'état
Heure - Date - État de la connexion LAN - État de la connexion Bluetooth - État de la connexion WiFi

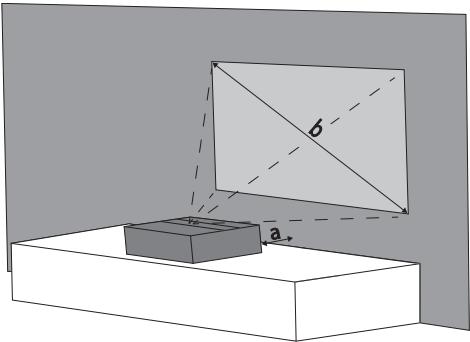

Installation de l'appareil
Avant d'installer votre appareil, assurez-vous qu'il est éteint et que le cordon secteur est débranché de la prise murale.
Vous devez placer l'appareil à plat sur une table en face d ; il n'est pas nécessaire de le placer en position inclinée par rapport à la surface de projection. L'appareil compense la distorsion causée par l'inclinaison de la projection (trapèze).
Assurez-vous que est appropriée pour le projecteur. La distance entre le projecteur et détermine la taille de l'image.
Pour changer la taille de l'image, déplacez le projecteur vers l'avant ou vers l'arrière.
La taille de l'image (b) est comprise entre 50 et 100 pouces ; elle dépend de la distance de projection (a), comme cela est décrit dans le tableau suivant.
| Taille de l'image (b)
(mm)
[puce] | Distance
de projection (a)
(mm) |
| 1270 | 108 |
| [50] | |
| 2540 | 441 |
| [100] | |
Attention !
Le cordon d'alimentation est utilisé pour couper l'alimentation. Par souci de précaution, la prise devra être située à proximité de l'appareil et être facile d'accès en cas de danger.

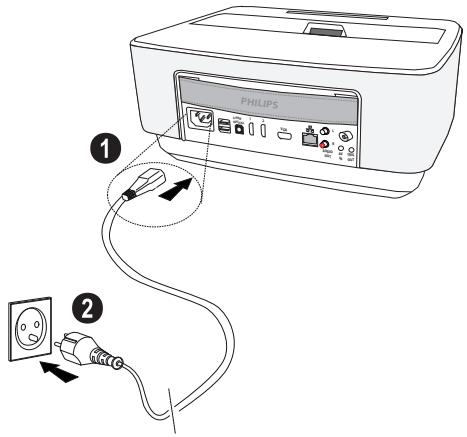

1. Connectez le cordon secteur au connecteur situé à l'arrière de l'appareil (1). 2. Branchez l'autre extrémité du cordon secteur à la prise murale (2).
Danger !
Il y a un risque d'explosion si un type de pile non approprié est utilisé.
Utilisez uniquement des piles de type AAA.
L'utilisation d'un mauvais type de batterie/pile entraîne un risque d'explosion.
1 Pour accéder aux piles, appuyez sur le capot du compartiment à piles (1) pour désengager le loquet puis faites glisser le capot (2).
Introduisez les nouvelles piles en respectant la polarité comme indiqué sur le dessin. Faites bien attention à la polarité !
3 Remettez le capot du compartiment à piles en le faisant coulisser jusqu'à ce que le verrouillage s'enclenche.
Remarque
En général, les piles ont une durée de vie d'environ un an. Si la télécommande ne fonctionne pas, remplacez les piles. Si vous n'utilisez pas l'appareil sur une longue période, retirez les piles. Ainsi, vous ne les épuisez pas et vous ne pouvez causer de dommage particulier à la télécommande.
Les piles utilisées doivent être éliminées conformément aux dispositions en vigueur dans votre pays.
Utiliser la télécommande
La télécommande fonctionne uniquement si l'angle est inférieur à 22,5 degrés et si la distance ne dépasse pas 10 mètres. Lorsque vous utilisez la télécommande, aucun objet ne doit se trouver entre vous et le capteur.
Attention !
ATTENTION!
L'utilisation incorrecte des piles peut entraîner des risques de surchauffe, d'explosion ou d'incendie et causer des blessures. Les piles dont s'échappe du liquide peuvent endommager la télécommande.
- N'exposez pas la télécommande au rayonnement direct du soleil.
- Ne déformez pas, ne démontez pas et ne rechargez pas la pile.
- Ne l'exposez pas aux flammes et à l'eau.
- Remplacez immédiatement les piles vides.
- Retirez les piles de la télécommande si vous ne l'utilisez pas durant une longue période.
Première installation
1. Appuyez sur le bouton marche/arrêt pendant environ 5 secondes jusqu'à ce que la LED devienne rouge pour allumer l'appareil.
2. Orientez l'appareil vers une surface de projection adaptée ou une cloison. Veillez à ce que la surface de projection soit éloignée de plus de 0,1 mètre et de moins de 0,5 mètre. Assurez-vous que le projecteur est dans une position stable et sécurisée.
3. À l'aide de la roue de réglage située à l'avant, réglez la netteté de l'image.
4. Lors de la première installation, vous devez régler les paramètres suivants.
Remarque
Pendant la première installation, utilisez la touche OK pour valider votre choix et aller à l'étape suivante, et la touche pour retourner à l'étape précédente.
5 Utilisez les touches ◄ / ► pour sélectionner la langue puis validez avec la touche OK.
6 Utilisez les touches ▲ / ▼ pour sélectionner les symboles + et - afin de régler la date (jour, mois et année) puis validez avec la touche OK.
7 Utilisez les touches ◄ / ► pour sélectionner le format de la date puis validez avec la touche OK.
8 Utilisez les touches ▲ / ▼ pour sélectionner le fuseau horaire puis validez avec la touche OK.
9 Utilisez les touches ▲ / ▼ pour sélectionner les symboles + et - afin de régler l'heure (heure et minute) puis validez avec la touche OK.
10 Utilisez les touches ▲ / ▼ pour sélectionner le format de l'heure (12h ou 24h) puis validez avec la touche OK.
11 Utilisez les touches ◄ / ► pour sélectionner le lieu d'utilisation (Home ou Shop) puis validez avec la touche OK.
Home : pour une utilisation normale.
Shop : lorsque vous sélectionnez cette option, le projecteur démarre en mode démonstration. Dans ce mode, le projecteur affiche automatiquement les photos ou vidéos stockées en mémoire interne en boucle.
Remarque
Le mode démonstration peut être activé ou désactivé dans le menu Réglages/Maintenance/Demo mode.
Un message est affiché à l'écran pour indiquer l'adresse Internet où le guide d'utilisation peut être téléchargé. Appuyez sur OK pour continuer.
Éteindre le projecteur
Appuyez pendant au moins 5 secondes sur le bouton du panneau de commande ou de la télécommande.
Mode ECO
Appuyez brièvement sur le bouton du panneau de commande ou de la télécommande pour mettre l'appareil en mode ECO.
Pour réveiller l'appareil, appuyez de nouveau brièvement sur le bouton.
Régler la langue
Ce menu permet de changer la langue de l'interface après l'installation de l'appareil. Pour changer la langue, procédez comme suit :
1. Utilisez les touches de navigation pour sélectionner Réglages.
2 Appuyez sur la touche OK pour valider.
3 Utilisez les touches ◄ / ► pour sélectionner Langue.
4 Appuyez sur la touche OK pour valider.
5 Utilisez les touches ▲ / ▼ pour sélectionner Langue des menus.
6 Appuyez sur la touche OK pour valider.
7 Utilisez les touches ▲ / ▼ pour sélectionner la langue désirée.
8 Appuyez sur la touche OK pour valider.
9 Appuyez sur la touche pour revenir à l'écran principal.
Câble fourni
Cable HDMI
Branchement d'appareils à sortie HDMI
Utilisez le câble HDMI pour connecter le projecteur à un ordinateur de bureau, un PC portable ou d'autres appareils.
Remarque
Utilisez les ports HDMI 1 et HDMI 2 pour connecter le projecteur à un lecteur de DVD qui émet un signal 3D.
1 Allumez l'appareil avec le bouton marche/arrêt du panneau de commande. 2 Branchez le câble à la prise HDMI du projecteur.
3 Branchez le câble à la prise HDMI du lecteur. 4 Depuis le menu principal, sélectionnez HDMI 1, 2 ou 3 selon la prise utilisée pour connecter le lecteur.
Remarque
De nombreux ordinateurs portables n'activent pas automatiquement la sortie vidéo externe lors du branchement d'un second écran ou d'un projecteur. Consultez le mode d'emploi de votre ordinateur portable pour activer la sortie vidéo externe.
Utilisez le câble VGA (non fourni) pour connecter le projecteur à un ordinateur, un ordinateur portable ou d'autres PDA. Le projecteur est compatible avec l : VGA/SVGA/XGA. Pour de meilleurs résultats, sélectionnez la meilleure résolution.
1. Allumez l'appareil avec le bouton marche/arrêt du panneau de commande.
2. Branchez le câble VGA à la prise VGA du projecteur.
3. Branchez le câble VGA à la prise VGA de l'ordinateur.
4. Réglez la définition de l'ordinateur de manière adéquate et activez le signal VGA comme pour un écran externe. L sont compatibles :
| Résolution | Fréquence de répétition de l'image |
| VGA | 640 x 480 | 60 Hz |
| SVGA | 800 x 600 | 60 Hz |
| XGA | 1024 x 768 | 60 Hz |
| WXGA | 1280 x 768 | 60 Hz |
| FULL HD | 1920 x 1080 | 60 Hz |
Résolution d'écran
Pour des résultats optimaux, sélectionnez la résolution effective.
Depuis le menu principal, sélectionnez VGA.
Branchement avec câble adaptateur audio/vidéo (CVBS)
Utilisez le câ câble A/V) (non fourni) du projecteur pour connecter une caméra, un lecteur DVD ou un appareil photo numérique. Les prises de cet appareil sont jaunes (vidéo), rouges (audio droit) et blanches (audio gauche).
1. Branchez le câble adaptateur A/V à la prise du projecteur.
2. Reliez les prises audio/vidéo de l'appareil vidéo avec un câble Cinch traditionnel au câble A/V du projecteur.
3. Depuis le menu principal, sélectionnez "Entrée AV".
Branchez à l'appareil multimédia mobile
Certains appareils vidéo (par ex. les lecteurs multimédia de poche) nécessitent un câble spécial pour le branchement. Ils sont soit livrés avec l'appareil, soit peuvent être obtenus auprès du fabricant de l'appareil multimédia. Notez qu'il est possible que seuls les câbles d'origine provenant du fabricant de l'appareil fonctionnent.
Changer la sortie de signal de l'appareil multimédia
Veuillez vous référer au manuel d'utilisation de l'appareil multimédia pour savoir comment c sur ces prises.
Branchement à un amplificateur home cinéma
Utilisez un câble coaxial S/PDIF (non fourni) pour connecter la sortie audio numérique S/PDIF de votre projecteur à l'entrée son numérique de votre .
Par exemple, pour regarder les chaînes numériques avec un son de haute qualité DTS ou Dolby Digital.
Branchement à une chaîne Hi-Fi
Il est possible d'utiliser un câble audio analogique. Raccordez les sorties audio droite et gauche du projecteur à l'entrée auxiliaire de votre chaîne Hi-Fi (câbles non fournis).
Branchement des écouteurs
1. Avant de connecter les écouteurs, baissez le volume de l'appareil.
2. Branchez les écouteurs au port écouteurs du projecteur. Le haut-parleur de l'appareil se désactive automatiquement lors du branchement des écouteurs.
3 Après le branchement, augmentez le volume jusqu'à atteindre un niveau agréable.
Risque de dommages auditifs
N'utilisez pas l'appareil sur une période prolongée à un volume élevé lorsque vous utilisez des écouteurs. Vous risquez sinon des dommages auditifs. Baissez le volume de l'appareil avant de connecter les écouteurs. Augmentez le volume après le branchement jusqu'à atteindre un niveau agréable.
Remarque
Cette fonction ne peut être utilisée qu'avec des appareils certifiés Miracast.
1. Allumez l'appareil avec le bouton marche/arrêt du panneau de commande.
2. Après l'écran de démarrage, le menu principal apparaît.
Remarque
Le projecteur doit être connecté à un réseau sans fil Wi-Fi.
3 Utilisez les touches de navigation pour sélectionner APPs. 4 5 Utilisez les touches de navigation pour sélectionner WifiDisplay.
6 Appuyez sur la touche OK pour valider.
Remarque
Le nom utilisé pour identifier le projecteur sur le réseau peut être modifié dans le menu Paramètres.
7. Connectez l'appareil externe (smartphone ou tablette) sur le même réseau sans fil WiFi que le projecteur.
8. Depuis l'application WifiDisplay de l'appareil externe, sélectionnez le nom de la connexion du projecteur.
9. Connectez l'appareil externe (smartphone ou tablette) au projecteur, le message "Connexion en cours" apparaîtra.
10. Depuis l'application WifiDisplay du projecteur, le message suivant apparaîtra : "Invitation to connect, Decline or Accept", sélectionnez "Accept".
Logiciel ScreeneoWLink
Il permet de connecter le projecteur à un ordinateur de bureau ou un portable via le réseau sans fil ou filaire et ainsi d'utiliser le Screeneo comme écran de l'ordinateur.
Pour cela, les deux appareils doivent être connectés au même réseau sans fil.
La version 1.20 du firmware ScreeneoWLink doit être installée sur votre projecteur.
Vérifiez la version du firmwa cteur en allant dans le menu Réglages -> Maintenance -> Version du firmware.
Si la version du firmware ScreeneoWLink est "Installez le logiciel ScreeneoWLink sur mon ordinateur".
inférieure à 1.20, reportez-vous au paragraphe .
Mettre à jour le logiciel de mon projecteur
Vous trouverez le firmware Screeneo WLink 1.20 sur le site Philips : www.philips.com/screeneo. Pour télécharger le fichier, procédez comme suit :
Afin de faire la mise à jour de votre Screeneo, vous devez télécharger le fichier sur une carte SD formatée FAT16 ou FAT32, une clé USB ou un support numérique USB.
Munissez-vous d'un support numérique adapté et insérez-le dans votre ordinateur.
1. Lancez un navigateur Internet. Dans la barre d'adresse, saisissez l'adresse www.philips.com/screeneno.
2. Choisissez votre pays et cliquez sur la langue.
3. Cliquez sur "Voir les produits" pour sélectionner votre modèle.
4 Avec la souris, sélectionnez exactement votre modèle. 5 Dans le nouvel écran, recherchez l'onglet SAV et mode d'emploi et cliquez dessus. 6 L'écran "Projecteur LED intelligent Screenshot" apparaît à l'écran. Dans la partie Software & drivers, sélectionnez votre langue et cliquez sur Télécharger le fichier.
Remarque
Le fichier sur le site est compressé. Vous devez le décompresser et le copier à la racine de la carte SD ou de la clé USB.
7. En fonction du navigateur utilisé, enregistrez le fichier à la racine du support numérique inséré.
8. Sur votre projecteur Screeneo, assurez-vous qu'il est éteint (sur OFF).
9. Retirez le support numérique de votre ordinateur et insérez-le sur le port du Screeneo correspondant à votre support numérique.
Installer le support numérique.
Ne retirer en aucun cas le support numérique pendant que l'appareil y accède. Ceci pourrait endommager ou effacer des données.
Pour éteindre l'appareil, assurez-vous que le support numérique n'est pas en cours d'utilisation.
11 Appuyez longuement sur le bouton ON/OFF du projecteur pour le mettre en marche.
12 Après le démarrage, utilisez les touches de navigation pour sélectionner Réglages.
13 Appuyez sur la touche OK pour valider.
14 Utilisez les touches ◄ / ► pour sélectionner Maintenance.
15 Appuyez sur la touche OK pour valider.
16 Utilisez les touches ▲ / ▼ pour sélectionner Mise à jour.
17 Appuyez sur la touche OK pour valider.
18 Utilisez les touches ▲ / ▼ pour sélectionner Installer.
19 Appuyez sur la touche OK pour valider.
20 L'appareil s'éteint puis se rallume. Après 5 minutes (environ), le message "Language Selection" apparaît. La mise à jour du firmware est alors terminée.
Remarque
Si une erreur intervient durant la mise à jour du firmware, recommencez la procédure ou contactez votre revendeur.
Copiez le logiciel sur un support numérique (clé USB).
Utilisez les ports USB du projecteur pour insérer le support numérique.
1. Utilisez les touches de navigation pour sélectionner APPs.
2. Appuyez sur la touche OK pour valider.
3. Utilisez les touches de navigation pour sélectionner Explorer.
4. Appuyez sur la touche OK pour valider.
5. Utilisez les touches de navigation pour sélectionner Internal Flash (mémoire interne).
6. Appuyez sur la touche OK pour valider.
7. Utilisez la touche pour sélectionner Download.
8. Le fichier ScreenshotowLink_Setup.exe apparaît à l'écran dans la fenêtre principale.
9. Appuyez longuement sur la touche OK de la télécommande.
10. Utilisez les touches / pour sélectionner Copier (Copy).
11. Appuyez sur la touche OK pour valider.
12. Utilisez les touches / / pour vous déplacer sur le support numérique que vous avez connecté.
13. Appuyez sur la touche OK pour valider.
14. Appuyez longuement sur la touche OK de la télécommande.
15. Utilisez les touches () / () pour sélectionner Coller (Paste).
16. Appuyez sur la touche OK pour valider.
17. Le fichier ScreenshotowLink_Setup.exe est copié sur le support numérique. Attendez qu'il apparaisse dans la fenêtre de l'explorateur avant de retirer le support numérique du projecteur.
ScreenNowLink sur votre ordinateur
1. Insérez le support numérique contenant le fichier ScreenshotWLink_Setup.exe sur un port adapté de votre ordinateur.
2. Sur l'ordinateur de bureau ou le portable, sélectionnez le support numérique qui contient le fichier et double-cliquez sur l'exécutable.
3. Suivez les instructions qui apparaissent à l'écran.
4. Acceptez l'installation de l'icône ScreenshotWLink sur votre bureau.
5. En fin d'installation, redémarrez votre ordinateur.
Lier votre screenshot et votre ordinateur en Wi-Fi
Les deux appareils doivent être connectés au même point d'accès WiFi, aucune autre liaison réseau ne doit être activée.
Par précaution, notez le nom et la clé de protection de votre point d'accès.
Sur l'écran
Utilisez les touches Réglages.
pour sélectionner
2 Appuyez sur la touche OK pour valider.
3 Utilisez les touches (△) / (▽) pour sélectionner Sans fil et réseaux.
4 Appuyez sur la touche OK pour valider.
5 Utilisez les touches de sélection WIFI.
pour sélectionner
Appuyez sur la touche OK pour valider.
7 Utilisez les touches pour sélectionner le réseau sans fil désiré.
pour sélectionner le
8 Appuyez sur la touche OK pour valider.
9 Si votre réseau est protégé par un mot de passe, une fenêtre de saisie apparaît. Sélectionnez le champ de saisie avec les touches de navigation de la télécommande puis appuyez sur OK. Un clavier virtuel apparaît, utilisez les touches de navigation de la télécommande, une souris ou un clavier externe. Saisissez votre mot de passe.
Cliquez sur Connecter.
Sur votre ordinateur, démarrer ScreenNowLink
1 Placez-vous sur le menu Démarrer, recherchez et ouvrez l'onglet ScreeneoWLink. Cliquez sur ScreeneoWLink ou double-cliquez sur l'icône ScreeneoWLink présente sur votre bureau. 2 Le logiciel ScreeneoWLink V1.2 s'ouvre à l'écran. 3 Placez-vous sur l'image du projecteur avec la loupe et cliquez dessus.
4 Cliquez sur le bouton Rechercher.
5 Sélectionnez et cliquez sur le même point d'accès que votre Screeneo. 6 Si nécessaire, saisissez le mot de passe du point d'accès sélectionné.
Vous pouvez maintenant profiter du Screeneo comme écran pour votre ordinateur.
Mise en place d'une carte mémoire
1. Insérez une carte mémoire avec les contacts vers le haut dans la fente SD/MMC située sur l'avant de l'appareil. L'appareil supporte les cartes mémoires suivantes : SD, SDHC, SDXC, MMC.
2. Insérez la carte mémoire dans son emplacement jusqu'à ce qu'elle s'enclenche.
Installer la carte mémoire.
Ne retirer en aucun cas la carte mémoire installée pendant que l'appareil y accède. Ceci pourrait endommager ou effacer des données.
Éteignez l'appareil pour vous assurer que la carte mémoire ne soit pas en cours d'utilisation.
3 Pour retirer la carte mémoire, appuyez légèrement dessus. 4 La carte mémoire est éjectée.
Connecter une mémoire USB
Branchez la mémoire USB à un port USB de l'appareil.
Installer la carte mémoire.
Ne retirez en aucun cas la carte mémoire installée pendant que l'appareil y accède. Cela pourrait endommager ou effacer des données.
Éteignez l'appareil pour vous assurer que la carte mémoire ne soit pas en cours d'utilisation.
6. Réseau
Le projecteur peut être connecté au réseau par une connexion filaire par câble réseau ou sans fil Wi-Fi.
Utilisez l'une des procédures suivantes, selon le type de connexion désirée.
Connexion
La connexion par câble réseau est prioritaire par rapport à la connexion Wi-Fi.
Connexion au réseau LAN
1. Connectez une extrémité du câble LAN (non fourni) au port Ethernet de votre projecteur.
2 Connectez l'autre extrémité du câble à la prise réseau. 3 Configurez les paramètres réseau en mode automatique ou manuel.
Configuration automatique
Une configuration automatique des paramètres de réseau local de l'appareil peut être utilisée lorsque votre réseau local dispose d'un serveur DHCP ou BOOTP qui peut attribuer dynamiquement des adresses aux périphériques présents sur le LAN.
Pour configurer automatiquement les paramètres de réseau :
1 Allumez l'appareil avec le bouton marche/arrêt du panneau de commande. 2 Après l'écran de démarrage, le menu principal apparaît. 3 Utilisez les touches de navigation pour sélectionner Réglages. 4 Appuyez sur la touche OK pour valider. 5 électionner Sans fil et réseaux.
6 Appuyez sur la touche OK pour valider. 7 Utilisez les touches ▲ / ▼ pour sélectionner LAN. 8 Appuyez sur la touche OK pour valider. 9 Utilisez les touches ▲ / ▼ pour sélectionner Marche. 10 Appuyez sur la touche OK pour valider. 11 Utilisez les touches ▲ / ▼ pour sélectionner Avancé. 12 Appuyez sur la touche OK pour valider. 13 Utilisez les touches ▲ / ▼ pour sélectionner Adresse réseau. 1 15 Vérifiez que Automatique est sélectionnée.
Configuration manuelle
Pour configurer le projecteur manuellement, vous devez au préalable vous munir des informations habituelles permettant de paramétrer un périphérique sur le réseau local (adresse IP, masque sous-réseau et adresse de passerelle).
Pour configurer manuellement les paramètres de réseau :
1. Allumez l'appareil avec le bouton marche/arrêt du panneau de commande.
2. Après l'écran de démarrage, le menu principal apparaît.
3. Utilisez les touches de navigation pour sélectionner Réglages.
4. Appuyez sur la touche OK pour valider.
5. Utilisez les touches (△) / (▽) pour sélectionner Sans fil et réseaux.
6. Appuyez sur la touche OK pour valider.
7. Utilisez les touches (◄) / (►) pour sélectionner LAN.
8. Appuyez sur la touche OK pour valider.
9. Utilisez les touches (▲) / (▼) pour sélectionner On.
10. Appuyez sur la touche OK pour valider.
11. Utilisez les touches (▲) / (▼) pour sélectionner Avancé.
12. Appuyez sur la touche OK pour valider.
13. Utilisez les touches (△) / (▽) pour sélectionner Adresse réseau.
14. Appuyez sur la touche OK pour valider.
15. Utilisez les touches (▲) / (▼) pour sélectionner IP statique.
16. Appuyez sur la touche OK pour valider.
17. Entrez les paramètres Adresse IP, Passerelle, Masque réseau, DNS1 et DNS2.
18. Appuyez sur la touche OK pour valider.
Réseau sans fil (Wi-Fi)
Dans un réseau sans fil (Wireless Local Area Network, WLAN), au moins deux ordinateurs, une imprimante ou d'autres appareils supplémentaires communiquent entre eux par ondes radioélectriques (ondes à haute fréquence). La transmission de données sur le réseau sans fil se base sur les normes 802.11a, 802.11b, 802.11g et 802.11n.
Indications pour l'utilisation du WiFi
Certains dispositifs de sécurité, équipements médicaux ou autres appareils sensibles peuvent être perturbés dans leur fonctionnement par la puissance d'émission de l'appareil. Veillez à respecter les prescriptions (ou restrictions) d'utilisation à proximité de ce type d'installations.
En raison des radiofréquences qu'il émet, cet appareil peut perturber le fonctionnement d'appareils médicaux mal protégés, comme les appareils auditifs ou les stimulateurs cardiaques. Veuillez vous adresser à un médecin ou au fabricant de l'appareil médical en question pour savoir si celui-ci est suffisamment protégé contre les radiofréquences.
Réseau sans fil d'infrastructure
Dans un réseau infrastructurel, plusieurs appareils communiquent via un point d'accès central (passerelle, routeur). Toutes les données sont envoyées au point d'accès (passerelle, routeur) et redistribuées à partir de celui-ci.
Activer / désactiver le mode réseau sans fil (WiFi)
Le mode réseau sans fil est désactivé par défaut. Vous pouvez activer cette fonction.
1 Allumez l'appareil avec le bouton marche/arrêt du panneau de commande. 2 Après l'écran de démarrage, le menu principal apparaît.
3 Utilisez les touches de navigation pour sélectionner Réglages. 4
5 Utilisez les touches (△) / (▽) pour sélectionner Sans fil et réseaux. 6 7 Utilisez les touches ◁ / ▷ pour sélectionner WIFI. 8 9 Modifiez les paramètres avec les touches (△) / (▽). 10
La touche vous permet de revenir en arrière dans le menu.
Configuration du réseau sans fil (WiFi)
1 Allumez l'appareil avec le bouton marche/arrêt du panneau de commande. 2 Après l'écran de démarrage, le menu principal apparaît.
3 Utilisez les touches de navigation pour sélectionner Réglages. 4 Appuyez sur la touche OK pour valider. 5 Utilisez les touches (△) / (▽) pour sélectionner Sans fil et réseaux. 6 Appuyez sur la touche OK pour valider. 7 Utilisez les touches (△) / (▽) pour sélectionner Sélection WiFi. 8 Appuyez sur la touche OK pour valider. 9 Utilisez les touches (△) / (▽) pour sélectionner le réseau sans fil désiré. 10 Appuyez sur la touche OK pour valider. 11 Si votre réseau est protégé par un mot de passe, une fenêtre de saisie apparaît. Sélectionnez le champ de saisie (voir Navigation dans le menu réglages, page 8) avec les touches de navigation de la télécommande puis appuyez sur OK. 12 Saisissez le mot de passe à l'aide du clavier virtuel en utilisant les touches de navigation de la télécommande ou avec un clavier externe. 13 Cliquez sur Connecter. La touche (←) vous permet de revenir en arrière dans le menu.
Configuration du réseau sans fil (WiFi) avec l'assistant
Avec ou avec un scan de réseau sans fil, vous pouvez relier votre appareil rapidement et facilement à un réseau sans fil existant. Avec le WPS, tous les paramètres importants comme le nom du réseau (SSID) sont automatiquement configurés et la connexion est protégée avec un verrouillage WPA sécurisé.
Utiliser le Wi-Fi Protected Setup (WPS)
Avec , vous pouvez connecter votre appareil de deux manières à un réseau sans fil existant, rapidement et facilement. Vous pouvez effectuer l'inscription avec un code PIN ou une (Configuration bouton-poussoir), si votre point d'accès (Access Point, routeur) supporte cette méthode.
1 Allumez l'appareil avec le bouton marche/arrêt du panneau de commande. 2 Après l'écran de démarrage, le menu principal apparaît.
3 Utilisez les touches de navigation pour sélectionner Réglages. 4 Appuyez sur la touche OK pour valider. 5 Utilisez les touches (△) / (▽) pour sélectionner Sans fil et réseaux. 6 Appuyez sur la touche OK pour valider. 7 Utilisez les touches (△) / (▽) pour sélectionner Sélection WIFI. 8 Appuyez sur la touche OK pour valider. 9 Utilisez les touches (△) / (▽) pour sélectionner le réseau sans fil désiré. 10 Appuyez sur la touche OK pour valider. 11 Activez la Push Button Configuration sur le point d'accès WiFi. Le point d'accès WiFi et votre appareil se connectent automatiquement et établissent une connexion WPA protégée.
Important !
Pour fonctionner comme un point d'accès, le projecteur doit être connecté au réseau LAN dans son lieu d'utilisation.
Utilisez la fonction hotspot WiFi pour partager la connexion réseau du projecteur avec des ordinateurs ou autres appareils via le réseau Wi-Fi.
Connexion
Lorsque la connexion WiFi hotspot est activée, elle est prioritaire sur toutes les autres connexions.
Activer le point d'accès Wi-Fi
1 Allumez l'appareil avec le bouton marche/arrêt du panneau de commande. 2 Après l'écran de démarrage, le menu principal apparaît.
3 Utilisez les touches de navigation pour sélectionner Réglages. 4 Appuyez sur la touche OK pour valider. 5 Utilisez les touches (△) / (▽) pour sélectionner Sans fil et réseaux. 6 Appuyez sur la touche OK pour valider. 7 Utilisez les touches (△) / (▽) pour sélectionner WiFi Hotspot. 8 Appuyez sur la touche OK pour valider. 9 Utilisez les touches (◄) / (►) pour sélectionner Borne Wi-Fi portable. 10 Appuyez sur la touche OK pour valider. 11 Utilisez les touches (▲) / (▼) pour sélectionner Marche. 12 Appuyez sur la touche OK pour valider.
Le projecteur est maintenant visible par les autres appareils WiFi.
Modifier les paramètres du point d'accès Wi-Fi
Ce menu permet de modifier le nom du point d'accès et de définir le niveau de sécurité.
1 Allumez l'appareil avec le bouton marche/arrêt du panneau de commande. 2 Après l'écran de démarrage, le menu principal apparaît. 3 Utilisez les touches de navigation pour sélectionner Réglages.
4 Appuyez sur la touche OK pour valider. 5 Utilisez les touches () / () pour sélectionner "Sans fil et réseaux". 6 Appuyez sur la touche OK pour valider. 7 électionner "WiFi Hotspot". 8 Appuyez sur la touche OK pour valider. 9 Utilisez les touches / pour sélectionner "Réglage de la borne Wi-Fi". 10 Appuyez sur la touche OK pour valider. 11 Utilisez les touches / pour sélectionner le paramètre à modifier.
| Item | Description |
| Réseau SSID | Nom du point d'accès.C'est le nom utilisé pour identi-fier le projecteur lorsqu'il est dé-tecté par d'autres apparueils Wi-Fi.Pour modifier le nom, Sélection-nez le champ puis appuyez sur OK. Entrez le nouveau nom avec le clavier. |
| Sécurité | Sélectionnez parmi les 3 niveaux de sécurité.Libre (sans sécurité)WPA PSKWPA2 PSK |
| Mot de passage | Sélectionnez le champ puis ap-puyez sur OK. Entrez le nouveau mot de passage avec le clavier. |
| Montrer mot de passage | Cochez la case pour afficher le mot de passage. |
12 triangle} / \boxed{\triangledown}$ pour sélectionner Save.
13 Appuyez sur la touche OK pour valider.
Digital Living Network Alliance (DLNA)
Cet appareil est compatible . Cette norme vous permet de connecter entre eux des appareils multimédias.
Activer et désactiver DLNA
La fonction DLNA est activée par défaut. Vous pouvez désactiver cette fonction.
1 Allumez l'appareil avec le bouton marche/arrêt du panneau de commande. 2 Après l'écran de démarrage, le menu principal apparaît.
3 Utilisez les touches de navigation pour sélectionner Réglages. 4 5 Utilisez les touches (△) / (▽) pour sélectionner Sans fil et réseaux. 6 7 Utilisez les touches (△) / (▽) pour sélectionner Partage DLNA. 8 9 Modifiez les réglages avec les touches (◄) / (►).
10 Appuyez sur la touche OK pour valider.
La touche vous permet de revenir en arrière dans le menu.
Si le réseau connecté contient des partages DLNA, vous pouvez y accéder par la lecture de médias et la gestion des fichiers (voir Lecteur Multimédia, page 25).
Contrôle DLNA
Vous pouvez contrôler le projecteur à l'aide d'un autre appareil (par ex. un smartphone) via DLNA. Pour cela, consultez les modes d'emploi des appareils concernés.
Activer la connexion Bluetooth
1. Allumez l'appareil avec le bouton marche/arrêt du panneau de commande.
2. Après l'écran de démarrage, le menu principal apparaît.
3 Utilisez les touches de navigation pour sélectionner Réglages. 4 5 Utilisez les touches (△) / (▽) pour sélectionner Sans fil et réseaux. 6 7 Utilisez les touches (△) / (▽) pour sélectionner Bluetooth. 8 9 Utilisez les touches (◄) / (►) pour sélectionner Marche.
10 Appuyez sur la touche OK pour valider.
Le projecteur est maintenant visible par les autres appareils Bluetooth.
1 Allumez l'appareil avec le bouton marche/arrêt du panneau de commande. 2 Après l'écran de démarrage, le menu principal apparaît.
3 Utilisez les touches de navigation pour sélectionner Réglages. 4 Appuyez sur la touche OK pour valider. 5 Utilisez les touches (△) / (▽) pour sélectionner Sans fil et réseaux. 6 Appuyez sur la touche OK pour valider. 7 Utilisez les touches (△) / (▽) pour sélectionner Bluetooth. 8 Appuyez sur la touche OK pour valider. 9 Utilisez les touches (△) / (▽) pour sélectionner le paramètre à modifier. 10 Appuyez sur la touche OK pour valider.
11 Modifiez les paramètres désirés.
| Menu | Description |
| Select device | Liste des appareils appairés. |
| Paired device | Pourdéconnecter ou désap-pairer un appareil. |
Haut-parleur Bluetooth
Le projecteur peut être utilisé comme haut-parleur Bluetooth. Dans ce mode, il est possible de jouer de la musique depuis un smartphone ou une tablette.
Le projecteur peut seulement être connecté à un appareil à la fois.
Connexion haut-parleur Bluetooth
Selon le modèle de votre appareil, le haut-parleur Bluetooth peut être activé depuis le menu principal (icône Haut-parleur BT) ou depuis le menu APPs.
1. Allumez l'appareil avec le bouton marche/arrêt du panneau de commande.
2. Après l'écran de démarrage, le menu principal apparaît.
3 Selon le modèle, utilisez les touches de navigation pour sélectionner "Haut-parleur BT" ou "APPs > Haut-parleur BT".
Remarque
Vous pouvez aussi utiliser les touches SOURCE et OPTIONS de la télécommande.
Appuyez sur SOURCE puis sélectionnez Haut-parleur BT ou appuyez sur OPTIONS puis sélectionnez SOURCE et Haut-parleur BT.
4 Appuyez sur la touche OK pour valider. 5 Appuyez sur la touche Rouge pour activer le haut-parleur. 6 Appuyez sur la touche Verte pour mettre le haut-parleur en mode appairage pendant 60 secondes. 7 Activez la connexion Bluetooth sur l'appareil externe, puis sélectionnez le nom du haut-parleur dans la liste. Une fois la connexion établie, le nom de l'appareil externe apparaît en haut de l'écran. 8 Appuyez sur la touche Verte pour jouer la musique. Pendant la lecture, les actions suivantes sont disponibles :
nibles :
Touche Rouge : Pour arrêter la connexion.
Touche Verte : Pour faire une pause.
Touche Jaune : Pour lire le morceau précédent.
Touche Bleue : Pour lire le morceau suivant.
Changer le nom de la connexion haut-parleur Bluetooth
C'est le nom utilisé pour identifier le projecteur lorsqu'il est détecté par d'autres appareils Bluetooth.
1 Allumez l'appareil avec le bouton marche/arrêt du panneau de commande. 2 Après l'écran de démarrage, le menu principal apparaît.
3 Selon le modèle, utilisez les touches de navigation pour sélectionner "Haut-parleur BT" ou "APPs > Haut-parleur BT". 4 Appuyez sur la touche Jaune pour renommer la connexion. 5 Utilisez le clavier pour saisir le nouveau nom. 6 Appuyez sur la touche OK pour valider.
Touches de navigation
Toutes les touches représentées sont les touches de la télécommande.
Réglages optimaux
Lisez les consignes sur les possibilités de réglage au chapitre Paramètres (voir Paramètres, page 33) pour une utilisation optimale de votre appareil.
Naviguer dans le lecteur multimédia
Pour naviguer, utilisez les touches suivantes :
| Touches | Action |
| A ou B | Pour sélectionnez des dossiers ou des fichiers dans la liste. |
| O ou OK | Pour les dossiers: ouvre le dossier et affiche son contenu. Pour les fichiers: lit le fjichier sélectionné. |
| O ou B | Pour remonter au niveau supérieur dans l'arborescence des dossiers. |
| A | Pour returner au menu prin-cipal. |
| Touche Rouge de la télécommande | Réglage du mode répétition pour lesVIDEOS et les fichiers musicaux :
• Mode répétition désactivé (grisé).
• Lecture en boucle du fjichier sélectionné.
• Lecture en boucle des fichiers contenus dans le réseau sélectionné.
• Lecture en boucle des fichiers contenus dans le média. |
| Touches | Action |
| Touche Verte de la télécommande | Réglages des paramètres du diaporama.
ou
Réglage du mode de lecture aléatoire pour les fichiers musicaux :
• Mode lecture aléatoire désactivé (grisé).
• Mode lecture aléatoire activé. |
| Touche Jaune de la télécommande | Pour passer d'un affichage des photos de miniature en liste et inversement. |
| Touche Bleue de la télécommande | Pour supprimer le fjichier sélectionné. |
Afin d'optimiser la navigation, vous pouvez sélectionner le type de fichier à afficher :
Fichiers (photo, audio et vidéo). Fichiers vidéo. Fichiers photo. Fichiers audio.
Les formats de fichier supportés sont : .avi, .mov, .mp4, .mkv, .flv, .ts, .m2ts, .3gp.
1. Allumez l'appareil avec le bouton marche/arrêt du panneau de commande.
2. Après l'écran de démarrage, le menu principal apparaît.
3 Utilisez les touches de navigation pour sélectionner le média désiré (USB, carte SD ou DLNA) :
Mémoire
La mémoire interne ou la carte mémoire SD peut être sélectionnée.
USB
- Lorsqu'une seule mémoire USB est connectée, le contenu est affiché directement.
- Lorsque plusieurs mémoires USB sont connectées, il faut auparavant sélectionner la mémoire désirée.
DLNA
Affiche la liste des serveurs DLNA trouvés sur le réseau. Sélectionnez le serveur désiré.
4 Le contenu du média sélectionné est affiché. 5 Pour uniquement afficher les vidéos, sélectionnez Film avec les touches () / () dans la partie gauche de l'écran.
6 Appuyez sur la touche OK pour valider.
Remarque
Touches de couleur : La touche Rouge permet de régler le mode répétition.
Mode répétition désactivé (grisée). - Lecture en boucle du fichier sélectionné. - Lecture en boucle des fichiers contenus dans le répertoire sélectionné. - Lecture en boucle des fichiers contenus dans le média.
La touche Bleue permet de supprimer le fichier sélectionné.
Utilisez les touches / pour sélectionner le fichier vidéo à lire.
Affichage de fichiers vidéo
Seuls les fichiers vidéo susceptibles d'être lus sur le projecteur sont affichés.
Appuyez sur OK ou sur la touche de lecture pour démarrer la lecture. Appuyez sur la touche d'arrêt pour arrêter la lecture et revenir à l'aperçu. Appuyez une nouvelle fois sur la touche de retour pour revenir au menu principal.
Navigation pendant la lecture
Reculer/Avancer : Appuyez sur les touches de la télécommande.
Appuyez sur pour interrompre ou reprendre la lecture.
Pendant la lecture, vous pouvez régler le volume avec les touches - / + de la télécommande. Appuyez une ou plusieurs fois sur - pour couper complètement le volume.
Les formats de fichier supportés sont JPEG, BMP, PNG et GIF.
1. Allumez l'appareil avec le bouton marche/arrêt du panneau de commande.
2. Après l'écran de démarrage, le menu principal apparaît.
3 Utilisez les touches de navigation pour sélectionner le média désiré (USB, SD-card ou DLNA) :
Mémoire
La mémoire interne ou la carte mémoire SD peut être sélectionnée.
USB
- Lorsqu'une seule mémoire USB est connectée, le contenu est affiché directement.
- Lorsque plusieurs mémoires USB sont connectées, il faut auparavant sélectionner la mémoire désirée.
DLNA
Affiche la liste des serveurs DLNA trouvés sur le réseau. Sélectionnez le serveur désiré.
4 Appuyez sur la touche OK pour valider. Le contenu du média sélectionné est affiché. 5 Pour uniquement afficher les photos, sélectionnez Image avec les touches () / () dans la partie gauche de l'écran et validez avec OK.
Touches de couleur
La touche Verte permet de régler les paramètres du diaporama.
La touche Jaune permet de passer d'un affichage des photos en miniature à un affichage en liste et inversement.
La touche Bleue permet de supprimer le fichier sélectionné.
La liste des photos est affichée sur l'écran en aperçu.
Beaucoup de photos sur la carte mémoire ou la mémoire USB
Lorsque beaucoup de photos sont enregistrée , l'aperçu peut mettre du temps à apparaître.
7 Utilisez les touches 4 ou 10 pour sélectionner l'image par laquelle vous souhaitez démarrer le diaporama.
8 Appuyez sur la touche verte pour démarrer le diaporama.
Remarque
Le diaporama peut être démarré avec la touche OK si les paramètres ont déjà été réglés.
9 Utilisez les touches (△) / (▽) pour sélectionner le paramètre à modifier.
| Item | Description |
| Temps par photo | Pour modifier la durée d'affichage des photos.Off, 0, 2, 5, 10, 20, 30 et 60s |
| Répétition | Déactivé, Dossier ou Tous |
| Transition | Pour modifier le type de transition d'une photo à une autre (aléatoire ou par thème). |
| Ordre diaporama | Aléatoire ou en ordre |
10 Appuyez sur la touche Verte pour démarrer le diaporama. 11 Appuyez sur la touche OK pour interrompre le diaporama. 12 Appuyez sur pour terminer le diaporama et revenir à l'aperçu. 13 Appuyez sur la touche pour retourner au menu principal.
Diaporama avec musique d'ambiance
1. Pendant le diaporama, appuyez sur la touche OK pour afficher la barre de menu en bas de l'écran.
2. Appuyez sur les touches pour sélectionner.
3. Appuyez sur la touche OK pour valider.
4. Utilisez les touches pour sélectionner le fichier que vous souhaitez jouer.
Emplacement d'enregistrement
Il est uniquement possible de lire les fichiers depuis la mémoire interne, la carte mémoire ou la mémoire USB.
Appuyez sur la touche OK pour démarrer la musique d'ambiance. Réglez le volume avec les touches volume de la télécommande. Sans action, la barre de menu disparaît au bout de 5 secondes.
Fonctions zoom et rotation
Pendant le diaporama, appuyez sur la touche OK pour afficher la barre de menu.
Pour faire un zoom, utilisez les touches de navigation.
Pour sélectionner le symbole, appuyez sur la touche OK.
Pour retourner une photo, utilisez les touches de navigation pour sé pour tourner la photo dans le sens horaire.
U gation pour sélectionner le symbole, puis appuyez sur la touche OK pour tourner la photo dans le sens horaire.
Appuyez sur la touche pour retourner au diaporama.
Désactiver l'écran
Dans le but d'économiser de l'énergie, vous pouvez désactiver l'écran pendant la lecture de fichiers musicaux en appuyant de manière prolongée sur la touche 1x.
prolongée sur la touche 1x.
Les formats de fichier supportés sont MP3 et WAV.
Lecture musicale (USB/carte SD/mémoire interne/DLNA)
1. Allumez l'appareil avec le bouton marche/arrêt du panneau de commande.
2. Après l'écran de démarrage, le menu principal apparaît.
3 Utilisez les touches de navigation pour sélectionner le média désiré (USB, carte SD ou DLNA) :
Mémoire
La mémoire interne ou la carte mémoire SD peut être sélectionnée.
USB
- Lorsqu'une seule mémoire USB est connectée, le contenu est affiché directement.
- Lorsque plusieurs mémoires USB sont connectées, il faut auparavant sélectionner la mémoire désirée.
DLNA
Montre la liste des serveurs DLNA trouvés sur le réseau. Sélectionnez le serveur désiré.
Appuyez sur la touche OK pour valider.
Le contenu du média sélectionné est affiché.
Pour uniquement afficher les fichiers audios, sélec l'écran et validez avec OK.
tionnez Musique avec les touches ▲ / ▼ dans la partie gauche de l'écran et validez avec OK.
Touches de couleur
La touche Rouge permet de régler le mode répétition :
Mode répétition désactivé (grisée).
- Lecture en boucle du fichier sélectionné.
- Lecture en boucle des fichiers contenus dans le répertoire sélectionné.
- Lecture en boucle des fichiers contenus dans le média.
La touche Verte permet de régler le mode de lecture aléatoire :
- Mode lecture aléatoire désactivé (grise).
- Mode lecture aléatoire activé.
La touche Bleue permet de supprimer le fichier sélectionné.
6 Utilisez les touches ▲ / ▼ pour sélectionner le fichier que vous souhaitez jouer. 7 Appuyez sur OK pour démarrer la lecture. 8 Appuyez sur la touche pour interrompre ou continuer la lecture.
Navigation pendant projection désactivée
Appuyez sur ▲ / ▼ pour dire le titre précédent ou suivant.
Appuyez sur la touche pour interrompre ou reprendre la lecture.
Appuyez sur la touche ⑤ pour revenir à la sélection.
Pendant la lecture, vous pouvez régler le volume avec les touches —/ + de la télécommande. Appuyez
sur ou appuyez à plusieurs reprises pour couper complètement le volume.
Supprimer des fichiers
Vous pouvez supprimer des fichiers de la mémoire interne, du support de mémoire USB ou de la carte mémoire.
1. Allumez l'appareil avec le bouton marche/arrêt du panneau de commande. 2. Après l'écran de démarrage, le menu principal apparaît.
3 Utilisez les touches de navigation pour sélectionner le média désiré (USB, Mémoire ou DLNA). 4 Appuyez sur la touche OK pour valider. 5 Utilisez les touches △ / ▽ pour sélectionner le fichier que vous souhaitez supprimer. 6 Appuyez sur la touche Bleue de la télécommande pour supprimer le fichier. 7 Appuyez sur la touche OK pour valider.
Erreur
Si des erreurs se produisent durant le processus de suppression, assurez-vous que la mémoire n'est pas protégée en écriture.
Taille et orientation de l'antenne
Dans certaines régions, il est nécessaire de connecter une antenne plus grande
Dans certains pays, il est nécessaire d'orienter l'antenne à l'horizontal pour assurer la réception.
Touches de navigation
Toutes les touches représentées sont les touches de la télécommande.
Lors de la première mise en service du récepteur TNT, vous devez démarrer la recherche automatique des chaînes.
1 Allumez l'appareil avec le bouton marche/arrêt du panneau de commande. 2 Après l'écran de démarrage, le menu principal apparaît.
3 Branchez l'antenne (voir Brancher l'antenne, page 30). 4 Utilisez les touches de navigation pour sélectionner TV. 5 Appuyez sur la touche OK pour valider. 6 Utilisez les touches (△) / (▽) pour sélectionner le paramètre et les touches (◁) / (▷) pour régler la valeur.
- Sélectionner le pays.
- Sélectionner le niveau du contrôle parental.
- Entrez le code PIN pour le verrouillage des chaînes et le code parental. Entrez les 4 chiffres (0000 n'est pas accepté) puis entrez à nouveau les 4 mêmes chiffres pour confirmer.
7 Appuyez sur OK pour valider vos réglages et continuer l'installation. La recherche automatique des chaînes démarre.
8 En fin de recherche, appuyez sur la touche OK.
Votre télévision est maintenant prête. Vous pouvez désormais utiliser votre appareil et profiter des chaînes de la TNT.
Touches de navigation
Toutes les touches représentées sont celles de la télécommande.
1. Allumez l'appareil avec le bouton marche/arrêt du panneau de commande. 2. Après l'écran de démarrage, le menu principal apparaît.
3 Utilisez les touches de navigation pour sélectionner TV. 4 Appuyez sur la touche OK pour valider. 5 La dernière chaîne visualisée s'affiche. Vous pouvez changer de chaîne avec les touches CH+/CH-, ou entrer directement le numéro avec le pavé numérique.
Un bandeau d'information sur le programme s'affiche en bas de l'écran lorsque vous changez de chaîne. Le bandeau d'information disparaît après 5 secondes.
Appuyez sur A pour arrêter la télévision et revenir au menu principal.
Pendant la lecture, vous pouvez régler le volume avec les touches de la télécommande. Appuyez plusieurs fois sur la touche pour couper complètement le volume.
Modifier les paramètres TNT
Pour modifier les paramètres TNT, appuyez sur la touche Menu de la télécommande. Les menus principaux sont :
Édition des chaînes : Pour afficher et modifier la liste des chaînes TV et radio.
Installation : Pour lancer une recherche des chaînes automatique ou manuelle.
Réglages système : Pour modifier les paramètres de verrouillage (code parental), les paramètres d'affichage et les favoris.
Votre projecteur fonctionne avec un système d'exploitation Android.
Accéder aux applications Android
1. Allumez l'appareil avec le bouton marche/arrêt du panneau de commande. 2. Après l'écran de démarrage, le menu principal apparaît.
3 Utilisez les touches de navigation pour sélectionner APPs. 4 Appuyez sur la touche OK pour valider.
Quitter Android
Appuyez sur la touche (4) pour revenir au menu principal.
Sources de confiance
Les applications de sources inconnues peuvent causer des dégâts. Utilisez uniquement en provenance de sources de confiance.
Vous pouvez installer d'autres applications. Utilisez APK, procédez comme suit :
1. Téléchargez le paquet APK et enregistrez-le sur une carte mémoire ou une clé USB.
2. Insérez la carte mémoire dans le lecteur du projecteur (voir "Mise en place d'une carte mémoire", page 18).
3. Allumez l'appareil avec le bouton marche/arrêt du panneau de commande.
Après l'écran de démarrage, le menu principal apparaît.
5 Utilisez les touches de navigation pour sélectionner APPs. 6 Appuyez sur la touche OK pour valider. 7 Utilisez les touches de navigation pour sélectionner ApkInstaller. 8 Appuyez sur la touche OK pour valider. 9 Utilisez les touches de navigation pour sélectionner Install. 10 Appuyez sur la touche OK pour valider. 11 Sélectionnez le fichier APK que vous souhaitez installer dans la carte mémoire. 12 Appuyez sur la touche OK pour installer l'application. 13 Le fichier APK est installé.
Paramètres
1 Allumez l'appareil avec le bouton marche/arrêt du panneau de commande. 2 Après l'écran de démarrage, le menu principal apparaît.
3 Utilisez les touches de navigation pour sélectionner Réglages. 4 Appuyez sur la touche OK pour valider. 5 Utilisez les touches (△) / (▽) pour choisir parmi les réglages suivants. 6 Appuyez sur la touche OK pour valider. 7 Modifiez les paramètres avec OK, (◄) / (►). 8 Appuyez sur la touche OK pour valider.
La touche vous permet de revenir en arrière dans le menu.
Sans fil et réseaux
WiFi - Activer et désactiver le réseau sans fil (WiFi).
Sélection réseau - Sélectionner un réseau sans fil auquel se connecter.
WiFi Hot Spot point d'accès WiFi.
LAN réseau LAN.
Avancé - (LAN uniquement) permet de visualiser l'adresse IP actuelle ou de la changer. Vous pouvez aussi modifier la configuration réseau en sélectionnant Automatique ou IP statique.
Partage DLNA e partage DLNA.
Bluetooth la fonction Bluetooth.
Réglages image
3D - Permet de régler les options 2D/3D de l'image.
Keystone - Utilisez distorsion.
Format d'imag (▲) / (▼) pour régler la résolution.
Mode de projection
Avant - Projection normale, l'appareil fait face à la surface de projection / toile.
Arrière - Projection en arrière-plan, l'appareil est situé derrière la toile ; l'image est miroirée horizontalement.
Plafond - , l'image est pivotée de 180 degrés.
Arrière Plafond - derrière la toile, l'image est pivotée de 180 degrés et miroirée horizontalement.
Correction de la couleur du mur - Correction de la couleur de l'image pour s'adapter aux surfaces de projection colorées.
Smart Settings - Utilise les paramètres prédéfinis pour la luminosité / le contraste / la couleur. Si ces paramètres sont modifiés, le paramètre est basculé sur Manuel.
Luminosité \triangle} / \boxed{\triangledown}$ pour régler la luminosité et appuyez sur OK pour valider.
Contraste - Utilisez les touches (▲) / (▼) pour régler le contraste
Avancé
Température de couleur - Réglez cette option sur Chaud pour accentuer les couleurs chaudes telles que le rouge, ou sur Froid pour donner à l'image un aspect plus bleuté.
Luminosité Smart - Utilisez les touches () / () pour régler la luminosité intelligente et appuyez sur OK pour valider.
Dynamic contrast - Règle le contraste pour le garder au meilleur niveau en fonction de la luminosité de l'écran.
Color space - Convertit les paramètres color space vers une autre norme.
Gamma - Permet d'appliquer une correction gamma en fonction du type d'images projetées.
Réglages son
Volume - Régler le volume.
Graves profonds - Activer et désactiver les super basses.
Son large mode son étendu.
Equalizer - Sélectionner le mode égaliseur.
Smart volume contrôle automatique du volume.
Bips des touches bip des touches.
Haut-parleur haut-parleur interne.
Réglage système
Date et heure - Régler la date et l'heure.
Android Settings - Accéder aux paramètres Android.
Sleep mode - Avec cette fonction, le projecteur passe en mode ECO automatiquement après une durée prédéfinie ou à la fin d'un film.
Auto Power Down - Active ou désactive le mode veille. Par défaut, la fonction est désactivée.
Quand cette fonction est activée, elle fonctionne de la manière suivante :
- Si le projecteur est allumé et qu'aucune vidéo n'est affichée (par exemple, un menu ouvert sans action de l'utilisateur), alors le projecteur s'éteint après une durée plus courte, par exemple 30 minutes.
- Si une vidéo est en cours de lecture, alors le projecteur doit s'éteindre 3 heures après la dernière action de l'utilisateur. Un message apparaîtra donc au bout de 2h58 pour indiquer que le projecteur va s'éteindre dans 2 minutes.
HDMI name - Permet de changer le nom des ports HDMI. Ce sont les noms qui apparaissent dans le menu principal.
Langue des menus - Utilisez les touches / pour sélec der.
Piste audio triangle} / \boxed{\nabla}$ pour sé
Sous-titre électionner la langue désirée et appuyez sur OK pour valider.
Maintenance
Réinitialiser les réglages - Restaurer les paramètres d'usine.
Mise à jour du Firmware - Mise à jour du firmware.
Information - Afficher l'espace mémoire disponible de la mémoire interne et les informations relatives à l'appareil (Mémoire disponible : / Mémoire libre : / Version du firmware : / Nom de l'appareil : / Modèle).
Mode démonstration - Activer ou désactiver le mode démonstration.
Utilisez un chiffon doux et non pelucheux. N'utilisez en aucun cas des produits de nettoyage liquides ou légèrement inflammables (vaporisateurs, produits abrasifs, vernis brillants, alcool, etc.). Veillez à ce qu'aucune humidité ne pénètre à l'intérieur de l'appareil. Ne vaporisez pas l'appareil avec des nettoyants liquides.
Nettoyez doucement les surfaces extérieures. Veillez à ne pas rayer leur surface.
Nettoyage de l'objet
Utilisez un pinceau ou des lingettes nettoyantes pour lentilles pour le nettoyage de la lentille du projecteur.
Ne pas utiliser de nettoyants liquides
N'utilisez pas de nettoyant liquide pour nettoyer la lentille afin d'éviter d'endommager la garniture de la surface.
L'appareil surchauffe
Le symbole de surchauffe apparaît lorsque l'appareil surchauffe.
Mise à jour du firmware par carte mémoire
Utilisez une carte mémoire SD au format de système de fichiers FAT16 ou FAT32.
Toutes les données seront effacées !
Cette manipulation supprime toutes les données présentes sur la carte mémoire.
2 Enregistrez le fichier de mise à jour du firmware à la racine de la carte mémoire. 3 Insérez la carte mémoire (voir Mise en place d'une carte mémoire, page 18) et allumez l'appareil. 4 Utilisez les touches de navigation pour sélectionner Réglages. 5 6 Utilisez les touches pour sélectionner Maintenance. 7 Appuyez sur la touche OK pour valider.
8 Utilisez les touches ▲ / ▼ pour sélectionner Mise à jour. 9 10 Utilisez les touches ◄ / ► pour sélectionner Installer. 11 12 L'appareil s'éteint puis se rallume. Environ 5 minutes plus tard apparaît le message Language Selection. La mise à jour du firmware est alors terminée.
Installer la carte mémoire.
Ne retirez en aucun cas la carte mémoire installée pendant que l'appareil y accède. Cela pourrait endommager ou effacer des données.
Remarque
Si une erreur apparaît durant la mise à jour du firmware, redémarrez la manipulation ou contactez votre revendeur.
Aide rapide
Si un problème n'est pas résolu à l'aide des descriptions contenues dans le guide d'utilisation (voir aussi l'aide ci-après), respectez les étapes suivantes.
1. Éteignez l'appareil avec le bouton marche/arrêt du panneau de commande.
2. Attendez au moins 10 secondes.
3. Allumez l'appareil avec le bouton marche/arrêt du panneau de commande.
4. Si le problème persiste, veuillez contacter notre service d'assistance technique ou votre revendeur.
| Problèmes | Solutions |
| Le projecteur ne s'allume pas | • Débranchez et rebranchez le cordon secteur puis essayez de nouveau. |
| Le projecteur ne s'éteint pas | • Débranchez le cordon secteur. |
| Aucun son | • Vérifiez que le haut-parleur interne est activé (Réglages /Réglages son/Haut-parleur).• Réglez le volume avec les touches —/+ de la télécommande. |
| Aucun son de l'appareil branché en externe | • Vérifiez le cable de connexion à l'appareil externe• Réglez le volume sur l'appareil externe• Il est possible que seul le cable d'origine, provenant du fabricant de l'appareil externe, fonctionne |
| Aucun son sur les chaînes de la TNT ou provenant d'un appareil externe connecté sur un port HDMI | • Réglez le paramètre audio sur Multicanal (Raw data) & Stéréo (PCM). |
| Aucun son lorsqu'un ordinateur est connecté avec un cable HDMI | • Vérifiez que le son est activé sur l'ordinateur. |
| Problème d'affichage video lorsqu'un lecteur DVD dif- fuse une video 3D. | • Vérifiez que le mode 3D est activé sur le projecteur.Si le lecteur DVD est connecté en HDMI, utilisez exclusivement les ports HDMI (1 et 2) situés à l'arrière de l'appareil pour des video en 3D. |
| Seul un écran de veille apparait et non l'image de l'appa-eil connecté en externe | • Vérifiez que le cable de connexion est branché à la bonne prise.Assurez-vous que l'appareil branché en externe soit activé.Vérifiez que la sortie video de l'appareil externe est activée.Vérifiez que le port HDMI sélectionné depuis le menu principal correspond bien au port HDMI où l'appareil externe est connecté. |
| Seul un écran de veille apparait et non l'image l'ordina-tein connecté | • Assurez-vous que la sortie VGA soit activée sur l'ordinateur.Vérifiez que la résolution de l'ordinateur est réglée sur 1280*800 (pour une connexion VGA) ou 1080P (pour une connexion HDMI). |
| L'appareil s'éteint tout seul | • Lorsque l'appareil fonctionne pendant une période prolongée, la surface chauffe et vous verrez un symbole d'advertissement sur surface de projection.
• L'appareil s'éteint automatiquement quand il devient trop chaud. Vous pouvez reprendre la lecture après que l'appareil ait refroidi.
• Vérifiez que le cordon secteur est correctement branché.
• Vérifiez l'état du mode veille. Quand la fonction est activée, l'appareil s'éteint automatiquement après une durée prédéfinie. |
| L'appareil/passue du niveau de luminosité maximal au niveau minimal quand il est branché via USB pour diffuser des vidés. | • Lorsque la température ambiente est trop élevé, l'appareil passée automatiquement du niveau de luminosité maximal au niveau minimal pour protégger les LED haute performance.
• Utilisez l'appareil à des températures ambantes plus basses. |
| L'appareil ne se connecte pas via USB avec un appareil Android (par exemple un téléphone mobile/smartphone ayant le système d'exploitation Android). | • Désactivez la fonction "Déboge USB" dans le menu des réglages de votre appareil Android avant de connecter le projecteur via USB ; votre appareil Android devrait être détecté comme pérophérique de stockage USB. |
| Mauvaise qualité d'image ou de couleur lors du branchement par HDMI. | • Utilisez le cable HDMI fourni. Les cables autres fabricants peuvent entraîner des distorsions de signal. |
| L'appareil ne peut pas dire la carte mémoire SD. | • Vérifiez que la carte mémoire est compatible (voir la liste dans le chapitre Annexe). |
| L'appareil ne peut pas dire le média USB | • L'appareil n'est pas compatible avec le système de fichier ex FAT.
• Formatez le média USB au format FAT avant de l'utiliser. |
| L'icône TV n'apparaît pas sur le menu principal alors que le module TNT est installé. | • Applegate le service client. |
Caractéristiques techniques
Dimensions (L × H × P) : 287 × 148 × 339 mm
Poids 5,3 kg
Température ambiante conseillée. 5 - 35 °C
Humidité relative de l'air. 15 - 85% (sans condensation)
Formats de fichiers : *.avi, *.mov, *.mp4, *.mkv, *.flv, *.ts, *.m2ts, *.3gp
Formats photo : JPEG, BMP, PNG, GIF
Formats musicaux : MP3, WAV
Haut-parleur interne stéréo avec caisson de basses, 26 W
Mémoire interne : 4 Go.
Cartes mémoire compatibles : SD, SDHC, SDXC, MMC.
Puissance max. de connexion USB : 5 V, 500 mA.
Technologie / Optique
Technologie d'affichage : WXGA 0.45" DLP
Source lumineuse RGB LED
Résolution 1280 x 800 pixels (16:9)
Résolutions supportées : VGA, SVGA, WVGA, XGA, WXGA, Full HD.
Taille d'image projetée (pouce) : 50 à 100
Distance de la surface de projection (mm) : 108 à 441
Taux de rafraîchissement de l'affichage... 60 Hz / 50 Hz / 120 Hz
Alimentation électrique
Entrée : 100 V - 240 V, 4,0 A, 50/60 Hz
Puissance consommée : 150 W
Puissance consommée par l'appareil éteint : <0,5W
Fabricant : JQH Group Co., Ltd.
Accessoires
Les accessoires suivants sont disponibles pour l'appareil :
Câble vidéo (CVBS). PPA1320 / 253526178
Toutes les données ne sont que des indications.
Sagemcom Documents SAS se réserve le droit d'effectuer des changements sans notification préalable.
Le symbole CE garantit que ce produit ne présente aucun risque pour la sécurité et la santé de son utilisateur et qu'il est conforme aux directives 1999/5/CE, 2006/95/CE, 2004/108/CE et 2009/125/CE du Parlement Européen et du Conseil relatives aux interférences électromagnétiques, à la radiodiffusion et à la télécommunication.
Vous pouvez consulter la déclaration de conformité sur le site Internet www.screeneo.philips.com.
La préservation de l'environnement dans le cadre d'un concept de développement durable est essentielle pour Sagemcom Documents SAS. Sagemcom Documents SAS met tout en œuvre pour développer des systèmes écologiques. C'est pourquoi Sagemcom Documents SAS a décidé d'accorder une grande valeur à la performance écologique dans toutes les phases du produit, de la fabrication à la mise en service, et de l'utilisation à l'élimination.
Emballage : Le logo (Point vert) signifie qu'une organisation nationale reconnue paie une cotisation pour améliorer le mode d'emballage et les infrastructures de recyclage. Veuillez respecter les procédures de tri des déchets en vigueur dans votre pays pour l'élimination de cet emballage.
Batteries : Si votre produit contient des batteries, ces dernières doivent être éliminées au dépôt prévu à cet effet.
Produit : Le symbole poubelle barrée sur le produit signifie que ce produit est un appareil électrique ou électronique. La législation européenne prescrit donc une élimination séparée :
- Sur les lieux de vente, si vous achetez un appareil similaire.
- Aux dépôts locaux (déchetterie, service déchets spécial, etc.).
Ainsi, vous pouvez également contribuer à la réutilisation et au recyclage de vos appareils électroniques et électriques et avoir un impact positif sur l'environnement et la santé des gens.
Les emballages en papier et carton peuvent être triés comme du papier usagé. Les films en plastique peuvent être recyclés ou jetés avec les déchets résiduels, selon les spécifications de votre pays.
Marques déposées : Les références citées dans le présent manuel sont des marques déposées des entreprises respectives. L'absence des symboles (R) et TM ne signifie pas que les termes utilisés sont des marques libres. Les autres noms de produit utilisés dans le présent document servent uniquement à des fins de désignation et peuvent être des marques des propriétaires respectifs. Sagemcom Documents SAS réserve tous droits sur ces marques.
Ni Sagemcom Documents SAS ni les sociétés associées ne sont responsables vis-à-vis de l'acheteur de ce produit ou de tiers en rapport aux , pertes, frais ou dépenses qui incombent à l'acheteur ou à des tiers à la suite d'un accident, d'un usage erroné ou abusif de ce produit, ou à des modifications et réparations du produit non autorisées, ou au non-respect des instructions de service et de maintenance de Sagemcom Documents SAS.
ou les problèmes à la suite de l'utilisation d'options ou de consommables qui ne sont pas des produits originaux de Sagemcom Documents SAS ou PHILIPS ou des produits agréés par Sagemcom Documents SAS ou PHILIPS.
à la suite d'interférences électromagnétiques dues à l'emploi de câbles de connexion qui ne sont pas des produits ou PHILIPS.
Tous droits réservés. Aucune partie de la présente publication n'est autorisée à être reproduite, enregistrée dans un système d'archive ou sous quelque forme que ce soit, ou bien transmise par n'importe quel moyen - électronique, mécanique, par photocopie, enregistrement ou autre - sans l'accord écrit préalable de Sagemcom Documents SAS. Les informations contenues dans le présent document sont destinées exclusivement à l'utilisation du produit décrit. si ces informations sont appliquées à d'autres appareils.
Le manuel d'utilisation est un document n'ayant pas de caractère contractuel.
Sous réserve d'erreurs, de fautes d'impression et de modifications.
92848 Rueil-Malmaison Cedex · FRANCE
Tel: +33 (0)1 57 61 10 00 · Fax: +33 (0)1 57 61 10 01
www.sagemcom.com
Société par Actions Simplifiée - Capital 8.479.978 € - 509 448 841 RCS Nanterre
