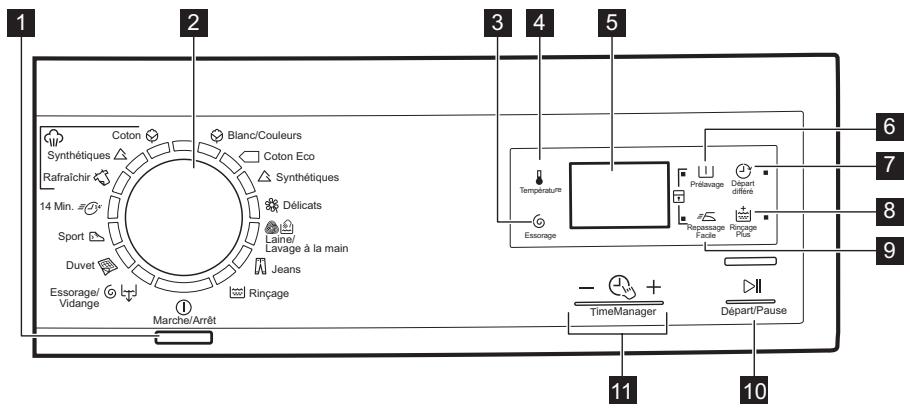

4. BANDEAU DE COMMANDE 7 5. PROGRAMMES 8 6. VALEURS DE CONSOMMATION11 7. OPTIONS12 SERVICE APRÈS-VENTE N'utilisez que des pièces de rechange d'origine. Avant de contacter le service, assurez-vous de disposer des informations suivantes : Modèle, PNC, numéro de série. Vous trouverez ces informations sur la plaque signalétique. Avertissement/Attention : consignes de sécurité. Informations générales et conseils. Informations en matière de protection de l'environnement. Sous réserve de modifications.
éloignés de l'appareil en permanence lorsqu'il est en fonctionnement. Ne laissez pas les emballages à la portée des enfants et jetez-les convenablement. Ne laissez pas les détergents à la portée des enfants. Tenez les enfants et les animaux éloignés de la porte de l'appareil lorsque celle-ci est ouverte. Les enfants ne doivent pas nettoyer ni entreprendre une opération de maintenance sur l'appareil sans surveillance.
• La pression de l'eau en service au niveau du point d'entrée en provenance de l'arrivée d'eau doit être comprise entre 0,5 bar (0,05 MPa) et 8 bar (0,8 MPa).
Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, un service de maintenance agréé ou un technicien qualifié afin d'éviter tout danger lié à l'électricité. Avant toute opération d'entretien, éteignez l'appareil et débranchez la fiche de la prise secteur. Ne pulvérisez pas d'eau ni de vapeur à haute pression pour nettoyer l'appareil. Nettoyez l'appareil avec un chiffon humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ni d'objets métalliques.
2.1 Installation • être réutilisés pour maintenir le tambour en place et éviter tout dégât interne. Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Utilisez toujours des gants de sécurité et des chaussures fermées. N'installez pas et ne branchez pas un appareil endommagé. Suivez scrupuleusement les instructions d'installation fournies avec l'appareil. N'installez pas l'appareil ou ne l'utilisez pas dans un endroit où la température ambiante est inférieure à
• • Assurez-vous que de l'air circule entre l'appareil et le sol. Réglez les pieds pour laisser un espace suffisant entre l'appareil et le sol. N'installez pas l'appareil dans un endroit où il ne pourrait pas être complètement ouvert. Ne placez aucun récipient sous l'appareil pour récupérer tout éventuel écoulement. Contactez le service après-vente agréé pour connaître les accessoires disponibles.
• N'utilisez pas d'adaptateurs multiprises ni de rallonges. Veillez à ne pas endommager la fiche secteur ni le câble d'alimentation. Le remplacement du cordon d'alimentation de l'appareil doit être effectué par notre service après-vente agréé. Ne branchez la fiche d'alimentation à la prise de courant qu'à la fin de l'installation. Assurez-vous que la prise de courant est accessible une fois l'appareil installé. Ne touchez jamais le câble d'alimentation ni la fiche avec des mains mouillées. Ne tirez jamais sur le câble d'alimentation pour débrancher l'appareil. Tirez toujours sur la fiche. Cet appareil est conforme aux directives CEE.
• Utilisez exclusivement des pièces d'origine.
Veillez à ne pas endommager les tuyaux de circulation d'eau. Avant d'installer des tuyaux neufs, des tuyaux n'ayant pas servi depuis longtemps, lorsqu'une réparation a été effectuée ou qu'un nouveau dispositif a été installé (compteurs d'eau, etc.), laissez l'eau s'écouler jusqu'à ce qu'elle soit parfaitement propre et claire. Pendant et après la première utilisation de l'appareil, vérifiez qu'aucune fuite n'est visible.
Ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur ou à proximité de l'appareil, ni sur celui-ci. Veillez à retirer tout objet métallique du linge. Ne touchez pas la vitre du hublot pendant le déroulement d'un programme. La vitre peut être chaude.
Jetez l'appareil en vous conformant aux exigences locales relatives à la mise au rebut des Déchets d'équipements électriques et électroniques (DEEE).

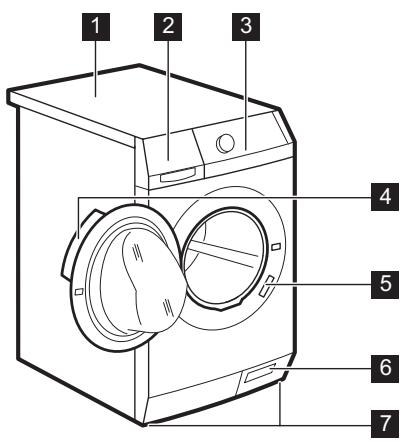

Bandeau de commande Poignée d'ouverture du hublot Plaque signalétique Filtre de la pompe de vidange Pieds pour la mise de niveau de l'appareil

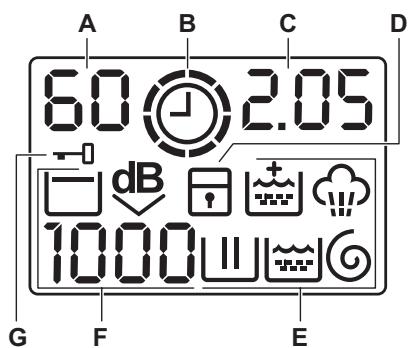

: le message d'erreur Le programme est terminé.
Laine/Lavage à la 1,5 kg 1200 tr/mi à la main et textiles délicats portant le sym‐ main n bole « lavable à la main ».2) 40 °C - Froid Jeans 60 °C - Froid 1400 tr/mi excepté la laine et les tissus très délicats. Ré‐ n duisez la vitesse d'essorage en fonction du ty‐ pe de linge. 9 kg Pour essorer le linge et vidanger l'eau du tam‐ 1400 tr/mi bour. Tous textiles, excepté la laine et les n tissus délicats.
60 °C - 30 °C Les programmes Vapeur n'effectuent pas de cycle de lavage hygiénique. Ne sélectionnez pas le programme Vapeur pour ces types d'articles : • • • 2) Durant ce cycle, le tambour tourne lentement pour garantir un lavage en douceur. Le tambour peut donner l'impression de ne pas tourner, ou de ne pas tourner correctement, mais son fonctionnement est normal pour ce programme. 3) Réglez la vitesse d'essorage. Assurez-vous qu'elle est adaptée au type de linge lavé. Si vous sélectionnez l'option Sans essorage, seule la phase de vidange est disponible. 4) Si vous sélectionnez un programme Vapeur avec du linge sec, il sera humide à la fin du cycle. Il est préférable de l'exposer à l'air libre pendant environ 10 minutes afin de permettre à cette humidité de se dissiper. Lorsque le programme est terminé, retirez rapidement le lin‐ ge du tambour. Après un cycle vapeur, les vêtements peuvent être repassés, mais ils le se‐ ront avec plus de facilité. 5) La vapeur n'élimine pas les odeurs d'animaux.
Woolmark est une marque de certification.
Durant la phase de lavage, la durée du programme est calculée automa‐ tiquement. Elle peut être réduite si la charge de linge est inférieure à la capacité maximale (par exemple, pour le programme Coton 60 °C, dont la capacité maximale est de 9 kg, la durée du programme est de plus de 2 heures ; pour une charge réelle de 1 kg, la durée du programme est inférieure à 1 heure). Un point clignote sur l'affichage lorsque l'appareil calcule la durée réelle du programme.
Sélectionnez cette option pour les textiles très délicats. Certains programmes de lavage utilisent une quantité d'eau plus importante lors de la phase de rinçage.
Le voyant correspondant s'allume.
Le programme de lavage s'arrête avec de l'eau dans le tambour. Le tambour tourne régulièrement pour éviter que le linge ne se froisse. Le hublot reste verrouillé. Vous devez vidanger l'eau pour pouvoir ouvrir le hublot. Le voyant
« À la fin du programme ». Extra Silence • • Le programme de lavage s'arrête avec de l'eau dans le tambour. Le tambour tourne régulièrement pour éviter que le linge ne se froisse. Le hublot reste verrouillé. Vous devez vidanger l'eau pour pouvoir ouvrir le hublot. Le voyant
« À la fin du programme ».
Cette option vous permet d'ajouter une phase de prélavage à un programme de lavage.
Cette option vous permet d'ajouter des rinçages à un programme de lavage. Utilisez cette option pour les personnes allergiques aux produits de lavage et dans les régions où l'eau est douce. Le voyant correspondant s'allume.
L'appareil lave et essore délicatement le linge afin d'éviter de le froisser. L'appareil réduit la vitesse d'essorage, utilise plus d'eau et adapte la durée du programme au type de linge. Le voyant correspondant s'allume.

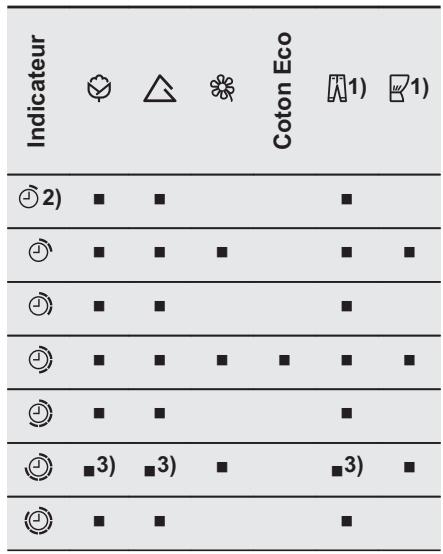

Lorsque vous sélectionnez un programme de lavage, sa durée par défaut s'affiche. ou pour Appuyez sur la touche réduire ou augmenter la durée du programme. L'option Time Manager est uniquement disponible avec les programmes indiqués dans le tableau.
4) Le plus long : L'augmentation de la durée du programme diminue graduellement la consommation d'énergie. L'optimisation de la phase de chauffe permet d'économiser de l'énergie et sa durée plus longue permet d'obtenir les mêmes résultats de lavage (en particulier pour un linge normalement sale).
Après avoir appuyé sur options et le sélecteur de programme sont verrouillés.
Cette fonction vous permet de maintenir la fonction Rinçage Plus en permanence lorsque vous sélectionnez un nouveau programme.
Pour désactiver/activer les signaux sonores, appuyez simultanément sur les touches 6 secondes.
2. Versez une petite quantité de détergent dans le compartiment de la phase de lavage.
Cela élimine toute salissure éventuelle du tambour et de la cuve.
Reportez-vous aux chapitres concernant la sécurité.
1. Ouvrez le hublot de l'appareil 2. Mettez le linge dans le tambour, un article à la fois. 3. Dépliez-les le plus possible avant de les placer dans l'appareil. Assurez-vous de ne pas surcharger le tambour. 4. Fermez bien le hublot.

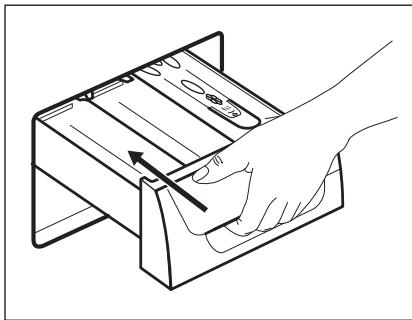

1. Dosez le produit de lavage et l'assouplissant. 2. Mettez le produit de lavage et l'assouplissant dans les compartiments. 3. Fermez soigneusement la boîte à produits.

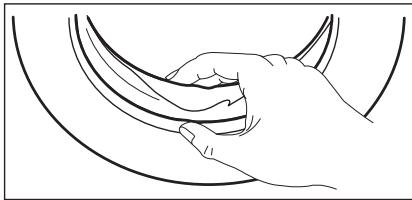

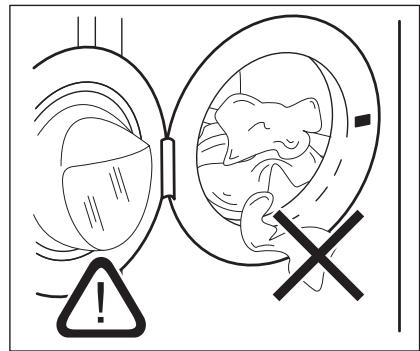

Veillez à ce qu'il n'y ait pas de linge coincé entre le joint et le hublot. Cela pourrait provoquer une fuite d'eau ou endommager le linge.

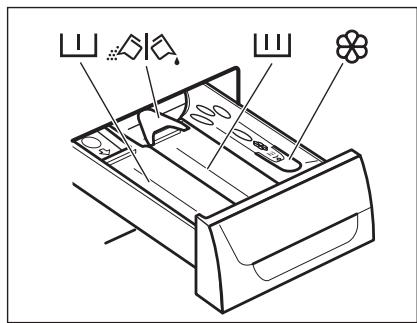

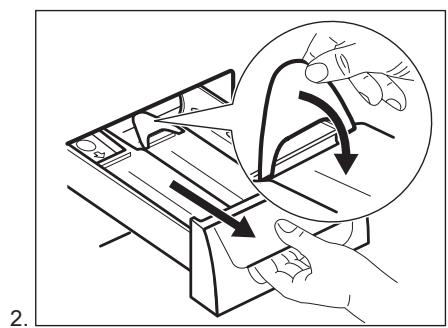

Compartiment réservé aux additifs liquides (assouplissant, amidon). Volet pour produit de lavage en poudre ou liquide.

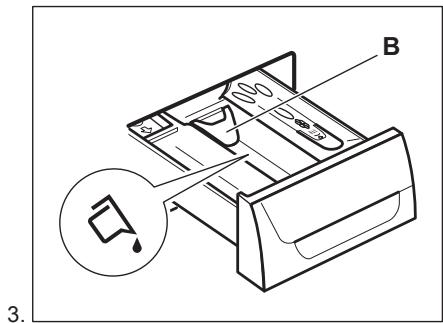

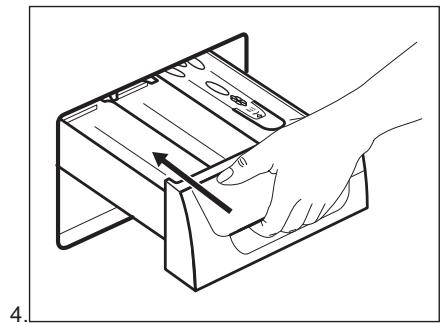

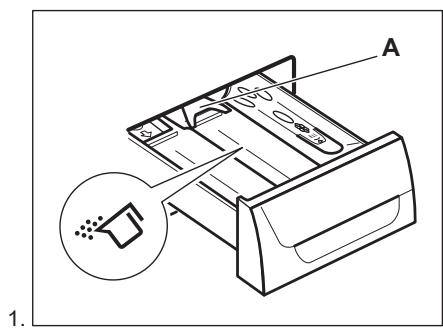

Si vous utilisez une lessive liquide : • N'utilisez pas de lessives liquides gélatineuses ou épaisses. • Ne dépassez pas le niveau maximum. • Ne sélectionnez pas de phase de prélavage. • Ne sélectionnez pas la fonction Départ différé.
Appuyez sur la touche pour allumer ou éteindre l'appareil. Un son retentit lorsque l'appareil s'allume.
1. Tournez le sélecteur pour régler le programme : • Le voyant correspondant au programme s'allume. Le voyant de la touche clignote. • L'affichage indique le niveau de Time Manager, la durée du programme et les voyants des phases du programme. 2. Si nécessaire, modifiez la température, la vitesse d'essorage, la durée du cycle ou ajoutez des options disponibles. Lorsque vous activez une option, le voyant correspondant s'allume.
15 minutes après le départ du programme : • L'appareil règle automatiquement la durée du programme en fonction de la charge de linge. • La nouvelle valeur s'affiche.
1. Appuyez sur à plusieurs reprises jusqu'à ce que le délai que vous souhaitez sélectionner s'affiche. Le voyant correspondant s'allume. 2. Appuyez sur : • L'appareil commence le décompte. • Le hublot se verrouille, l'indicateur s'affiche. Si l'indicateur clignote, le hublot est en cours de verrouillage. Si un message d'alarme s'affiche après que l'indicateur a clignoté pendant quelques secondes, le hublot
. Pour annuler le départ différé : •
Le programme se poursuit.
ATTENTION! Si la température et le niveau de l'eau dans le tambour sont trop élevés et que le tambour continue de tourner, vous ne pouvez pas ouvrir le hublot. Lors du fonctionnement d'un programme ou du départ différé, le hublot de l'appareil est verrouillé et le voyant est allumé.
Le voyant clignote. 2. Modifiez les options.
Pour ouvrir le hublot lorsque le programme ou le départ différé est en cours : 1. Appuyez sur pour mettre l'appareil en pause. 2. Attendez que le voyant Hublot verrouillé s'éteigne. 3. Ouvrez le hublot. 4. Fermez le hublot et appuyez à . nouveau sur Le programme ou le départ différé se poursuit.
• • Sortez le linge de l'appareil. Vérifiez que le tambour est vide. Fermez le robinet d'eau.
• Le tambour tourne régulièrement pour éviter que le linge ne se froisse. • Le voyant de verrouillage du hublot •
Appuyez sur la touche rallumer l'appareil. L'affichage indique la fin du dernier programme sélectionné. Tournez le sélecteur pour choisir un nouveau cycle.
. L'appareil effectue 1. Appuyez sur la vidange et l'essorage. 2. Pour que l'appareil effectue une
Si besoin est, diminuez la vitesse d'essorage. 3. Appuyez sur la touche pendant quelques secondes pour éteindre l'appareil. L'appareil effectue automatiquement la vidange et l'essorage au bout d'environ 18 heures (sauf pour le programme Laine).
Reportez-vous aux chapitres concernant la sécurité.
• • Ne lavez pas les articles blancs et de couleur ensemble. Certains articles de couleurs peuvent déteindre lors des premiers lavages. Il
Retournez les tissus multi-couches, en laine et les articles portant des illustrations imprimées vers l'intérieur. Enlevez les taches tenaces. Lavez les taches incrustées avec un produit spécial. Traitez les rideaux avec précautions. Enlevez les crochets et placez les rideaux dans un sac de lavage ou une taie d'oreiller.
Il est recommandé de pré-traiter ces taches avant de mettre les articles dans l'appareil. Des détachants spéciaux sont disponibles. Utilisez le détachant spécial adapté au type de tache et de textile.
– lessives liquides, de préférence pour les programmes de lavage à basse température (60 °C max.) pour tous les types de textiles, ou lessives spéciales pour les lainages uniquement. Ne mélangez pas différents types de produits de lavage. Afin de préserver l'environnement, n'utilisez que la quantité nécessaire de produit de lavage.
• Utilisez des produits adaptés au type et à la couleur du textile, à la température du programme et au niveau de salissure. Si votre appareil ne dispose pas d'un distributeur de produit de lavage avec volet, ajoutez les produits de lavage liquides à l'aide d'une boule doseuse (fournie par le fabriquant du produit de lavage).
• • Si nécessaire, utilisez un détachant quand vous réglez un programme à basse température. Pour utiliser la bonne quantité de produit de lavage, vérifiez la dureté de l'eau de votre système domestique. Reportez-vous au chapitre « Dureté de l'eau ».
Si, dans votre région, la dureté de l'eau est élevée ou modérée, il est recommandé d'utiliser un adoucisseur d'eau pour lave-linge. Dans les régions où l'eau est douce, il n'est pas nécessaire d'utiliser un adoucisseur d'eau. Pour connaître la dureté de l'eau dans votre région, contactez votre compagnie des eaux. Utilisez la bonne quantité d'adoucisseur d'eau. Respectez les instructions qui se trouvent sur les emballages du produit.
Reportez-vous aux chapitres concernant la sécurité.

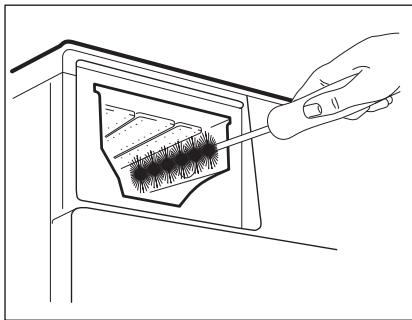

Nettoyez l'appareil uniquement à l'eau savonneuse chaude. Séchez complètement toutes les surfaces.
éviter le dépôt de particules de calcaire et de rouille. Pour éliminer les particules de rouille, utilisez uniquement des produits spéciaux pour lave-linge. Procédez séparément d'un lavage de linge.
Avec les programmes à basse température, il est possible que certains

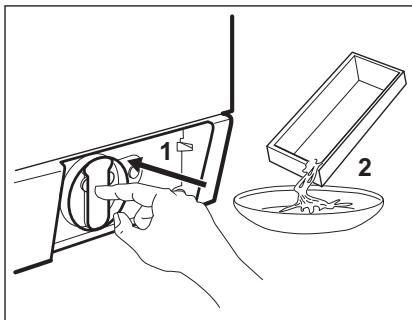

Lorsque vous vidangez l'eau avec la vidange d'urgence, vous devez réactiver le système de vidange : 1. Versez 2 litres d'eau dans le distributeur de produit de lavage pour le lavage principal. 2. Démarrez le programme pour vidanger l'eau.
Si l'appareil est installé dans un local où la température peut être négative, évacuez toute l'eau restant dans le tuyau d'alimentation et la pompe de vidange.
2. Fermez le robinet d'eau. 3. Placez les deux extrémités du tuyau d'alimentation dans un récipient et laissez l'eau s'écouler du tuyau. 4. Videz la pompe de vidange. Reportez-vous à la procédure de vidange d'urgence. 5. Une fois que la pompe de vidange est vide, réinstallez le tuyau d'alimentation. AVERTISSEMENT! Assurez-vous que la température est supérieure à 0 °C avant d'utiliser à nouveau l'appareil. Le fabricant ne pourra être tenu pour responsable en cas de dommages dus aux basses températures.
Dans un premier temps, essayez de trouver une solution au problème (reportez-vous au tableau). Si le problème persiste, contactez le service après-vente agréé.
- Le hublot de l'appareil n'est pas fermé. Vérifiez le hublot !
Éteignez l'appareil avant de procéder aux vérifications.

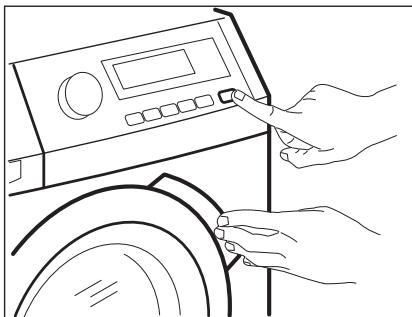

Pause jusqu'à ce que le voyant arrête de clignoter (reportez-vous à l'illustration ci-dessous).
Problème Vérifiez que le hublot de l'appareil est fermé. Assurez-vous qu'aucun fusible n'est grillé dans la boîte à fusibles. Assurez-vous que la touche Départ/Pause est enfoncée. Si vous avez sélectionné un départ différé, annulez-le ou attendez la fin du décompte.

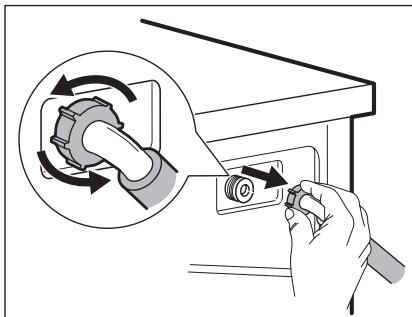

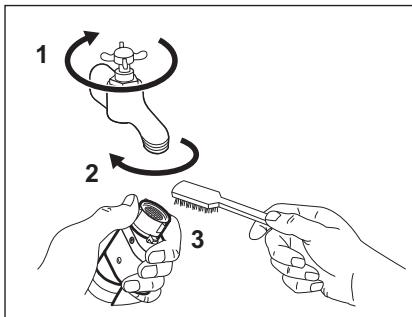

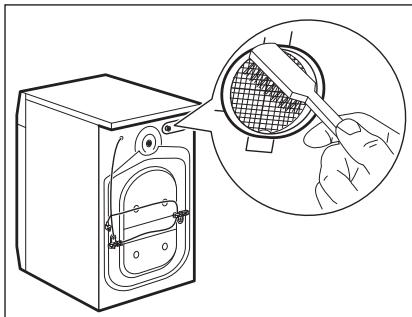

Assurez-vous que le robinet d'eau n'est pas obstrué. Assurez-vous que le filtre du tuyau d'arrivée d'eau et le fil‐ tre de la vanne ne sont pas obstrués. Reportez-vous au chapitre « Entretien et nettoyage ». Assurez-vous que le tuyau d'arrivée d'eau n'est pas tordu ni plié. Vérifiez que le raccordement du tuyau d'arrivée d'eau est correct. L'appareil ne se remplit Vérifiez que la position du tuyau de vidange est correcte. pas d'eau et se vidange Le tuyau est peut-être trop bas. immédiatement. L'appareil ne vidange pas l'eau.

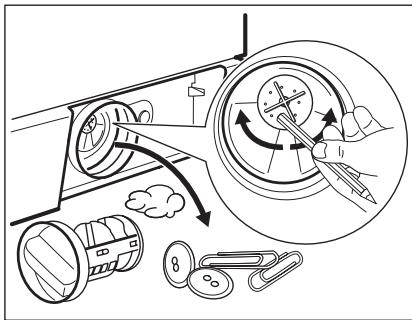

Assurez-vous que le tuyau de vidange n'est pas tordu ni plié. Assurez-vous que le filtre de vidange n'est pas obstrué. Nettoyez le filtre si nécessaire. Reportez-vous au chapitre « Entretien et nettoyage ». Vérifiez que le raccordement du tuyau de vidange est cor‐ rect. Sélectionnez le programme de vidange si vous avez choisi un programme sans phase de vidange. Sélectionnez le programme de vidange si vous avez choisi une option se terminant avec de l'eau dans la cuve.
Sélectionnez le programme d'essorage. n'a pas lieu ou le cycle de lavage dure plus longtemps que d'habitu‐ de. Assurez-vous que le filtre de vidange n'est pas obstrué. Nettoyez le filtre si nécessaire. Reportez-vous au chapitre « Entretien et nettoyage ».
Assurez-vous que le tuyau de vidange n'est pas endomma‐ gé. Assurez-vous d'utiliser une lessive adaptée en quantité correcte. Impossible d'ouvrir le hublot de l'appareil.
Sélectionnez le programme de vidange ou d'essorage s'il y a de l'eau dans le tambour. Vérifiez que l'appareil est alimenté en électricité. Ce problème peut résulter d'une anomalie de l'appareil. Contactez le service après-vente agréé. Si vous devez ou‐ vrir le hublot, lisez attentivement le chapitre « Ouverture d'urgence du hublot ».
Vérifiez que l'emballage et/ou les boulons de transport ont été retirés. Reportez-vous au chapitre « Installation ». Ajoutez plus de linge dans le tambour. La charge est peutêtre trop légère.
Utilisez des produits spéciaux pour enlever les taches te‐ naces avant de laver le linge. Veillez à sélectionner la bonne température. Réduisez la charge de linge.

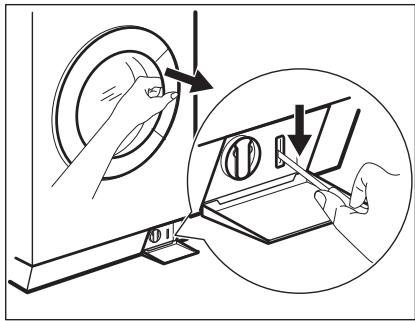

14. OUVERTURE D'URGENCE DU HUBLOT En cas de panne d'alimentation ou d'anomalie de l'appareil, le hublot reste verrouillé. Le programme de lavage continue dès que l'alimentation est rétablie. Si le hublot reste verrouillé en cas d'anomalie, il est possible de l'ouvrir à l'aide du dispositif de déverrouillage d'urgence. Avant d'ouvrir le hublot : ATTENTION! Assurez-vous que la température de l'eau et le linge ne sont pas brûlants. Si nécessaire, attendez qu'ils refroidissent.
1. Appuyez sur la touche Marche/Arrêt pour éteindre l'appareil. 2. Débranchez la fiche d'alimentation de la prise secteur. 3. Ouvrez le volet du filtre. 4. Maintenez le dispositif de déverrouillage d'urgence en le tirant vers le bas et ouvrez le hublot simultanément.
Assurez-vous que le tambour ne tourne pas. Si nécessaire, attendez que le tambour cesse de tourner. Assurez-vous que le niveau de l'eau à l'intérieur du tambour n'est pas trop élevé. Effectuez une vidange d'urgence si nécessaire (reportez-vous à la section « Vidange d'urgence » au chapitre « Entretien et nettoyage »).

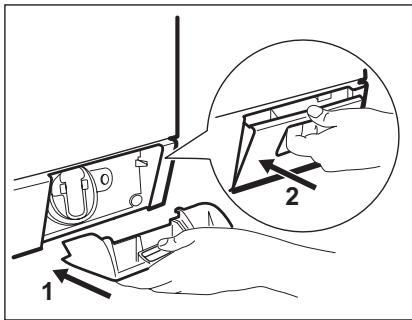

6. Fermez le volet du filtre.
