RH-137 - Machine à coudre BROTHER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine à coudre domestique
Marque	BROTHER
Modèle	RH-137
Code produit	885-X06/X08/X16/X18/X26/X28
Alimentation	110-120 V ou 220-240 V selon version, via pédale de rhéostat
Nombre de points	27 ou 37 points selon modèle
Points intégrés	Point droit, zigzag, ourlet invisible, bordure repliée, élastique, double action, fagot, surjet, plume, décoratif, boutonnière automatique en une étape, fixation de bouton
Boutonnière	Automatique en une étape, avec levier dédié et pied pour boutonnières
Longueur de point	Réglable de F à 4 mm (F = plumetis)
Largeur de point	Réglable de 0 à 5 mm
Enfile-aiguille	Présent sur certains modèles (automatique)
Canette	Canette à installation rapide disponible sur certains modèles
Pédale de rhéostat	Modèle KD-1902 (110/120 V) ou KD-2902 (220/240 V) selon région
Accessoires inclus	Pied zigzag, pied boutonnières, pied fermeture à glissière, plaque à repriser, pied pour boutons, canettes, aiguilles, tournevis, pédale de rhéostat
Entretien et nettoyage	Nettoyage de la coursière et du boîtier canette après chaque projet ; ne pas huiler soi-même
Sécurité	Instructions de sécurité importantes : débrancher avant nettoyage, ne pas utiliser avec cordon endommagé, tenir hors de portée des enfants
Garantie et réparabilité	Pièces détachées disponibles (canette, aiguilles, pieds, etc.) ; réparation par centre agréé Brother
Informations générales	Manuel d'utilisation et mode d'emploi gratuit disponible en téléchargement ; site support : http://solutions.brother.com

FOIRE AUX QUESTIONS - RH-137 BROTHER

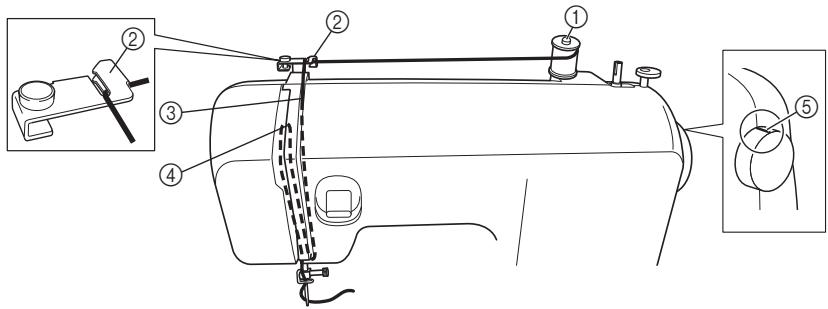

Comment enfiler correctement le fil de dessus sur la Brother RH-137 ?

Assurez-vous que l'aiguille est relevée (repère de la molette vers le haut) et le levier du pied-de-biche levé. Passez le fil dans le guide-fil arrière, puis dans le guide-fil avant, autour du levier compensateur de droite à gauche, derrière le guide-fil au-dessus de l'aiguille, et enfin dans le chas de l'aiguille (de l'avant vers l'arrière). Utilisez l'enfile-aiguille si votre modèle en est équipé.

Pourquoi l'aiguille se casse-t-elle souvent ?

Causes possibles : aiguille tordue ou mal installée, fil de dessus mal enfilé, tension trop élevée, tissu poussé ou tiré, mauvaise combinaison tissu/fil/aiguille, ou pied-de-biche inadapté. Vérifiez chaque point et remplacez l'aiguille si nécessaire.

Comment régler la tension du fil sur la RH-137 ?

Utilisez le sélecteur de tension supérieure (numéros). La tension est correcte lorsque les points sont réguliers et que le tissu n'est pas froissé. Pour une tension trop forte, réduisez le numéro ; pour une tension trop faible, augmentez le numéro. Faites toujours un essai sur un échantillon.

Que faire si le tissu ne s'entraîne pas correctement ?

Vérifiez que la plaque à repriser n'est pas montée, que la longueur de point n'est pas trop fine, et que le tissu n'est pas trop épais. Pour les tissus fins, placez un stabilisateur en papier sous le tissu. Assurez-vous d'utiliser la bonne aiguille et le bon fil.

Comment réaliser une boutonnière automatique sur la RH-137 ?

Utilisez le pied pour boutonnières 'A'. Sélectionnez le point boutonnière (modèle 1). Abaissez le levier de boutonnière vers l'arrière. La machine coud automatiquement la boutonnière en une étape. Insérez une épingle aux extrémités avant d'ouvrir la boutonnière avec un découd-vite.

Comment bobiner la canette sur ce modèle ?

Placez une bobine de fil sur le porte-bobine, passez le fil dans la rainure du guide-fil, autour du disque de pré-tension, puis à travers le trou de la canette de l'intérieur vers l'extérieur. Placez la canette sur l'axe du dévidoir, poussez l'axe vers la droite, tenez le fil, puis appuyez légèrement sur la pédale. Coupez l'excédent après quelques tours et continuez jusqu'à remplissage.

Pourquoi des points sont-ils sautés ?

Causes fréquentes : aiguille tordue, émoussée ou mal installée, mauvaise combinaison tissu/fil/aiguille, fil de dessus mal enfilé, ou accumulation de poussière sous la plaque d'aiguille. Nettoyez la coursière, changez l'aiguille et vérifiez l'enfilage.

Comment changer le pied-de-biche ?

Mettez la machine hors tension. Relevez le levier du pied-de-biche et l'aiguille. Appuyez sur le bouton noir à l'arrière du support du pied-de-biche pour le relâcher. Placez le nouveau pied en alignant la barre du pied avec la fente du talon, puis abaissez le levier pour le fixer.

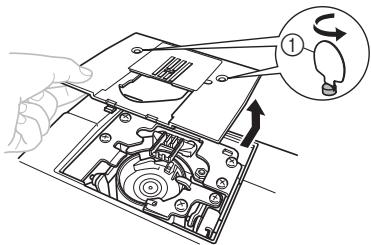

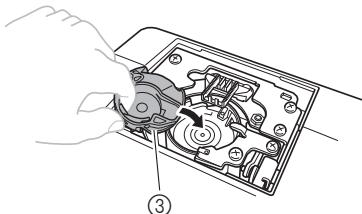

Comment nettoyer la zone de la canette ?

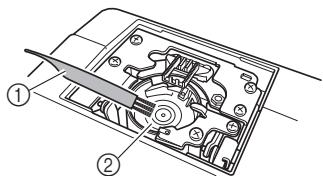

Débranchez la machine. Retirez l'aiguille et la plaque d'aiguille en dévissant les deux vis. Utilisez la brosse de nettoyage ou un aspirateur pour enlever la poussière de la coursière. N'appliquez pas d'huile. Replacez le boîtier de canette en alignant les repères et remontez la plaque d'aiguille.

Que faire si la machine ne démarre pas ?

Vérifiez que l'interrupteur principal est sur 'I' (marche). Assurez-vous que l'axe du dévidoir est poussé vers la gauche. Vérifiez que la pédale de rhéostat est correctement branchée et que vous appuyez dessus. Si le problème persiste, inspectez le cordon d'alimentation et la prise.

MODE D'EMPLOI RH-137 BROTHER

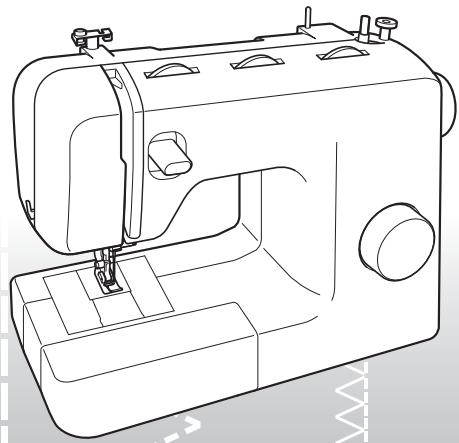

Manuel d'instructions

Machine à coudre

Code du produit (Référence du produit) : 885-X06/X08/X16/X18/X26/X28

Visitez notre site http://solutions.brother.com pour obtenir les coordonnées du service après-vente et consulter la Foire aux questions (FAQ).

Instructions de sécurité importantes

Veuillez lire ces instructions de sécurité avant d'utiliser la machine.

DANGER - Pour réduire le risque de décharge électrique :

1 Débranchez toujours la machine de la prise électrique après utilisation, lorsque vous la nettoyez, lorsque vous effectuez toute autre opération d'entretien mentionnée dans ce manuel ou si vous la laissez sans surveillance.

Avertissement

Pour réduire le risque de brûlure, d'incendie, de décharge électrique ou de blessure.

2 Débranchez toujours la machine de la prise électrique lorsque vous effectuez l'un des réglages mentionnés dans ce manuel d'instructions :

• Pour débrancher la machine, mettez-la sur « O » (position de mise hors tension), puis sortez la fiche de la prise d'alimentation électrique. Ne tirez pas sur le cordon.
• Branchez directement la machine dans la prise électrique. N'utilisez pas de rallonge.
• Débranchez toujours votre machine si le courant est coupé.

3 N'utilisez jamais cette machine si sa fiche ou son cordon d'alimentation est endommagé, si elle ne fonctionne pas correctement, si elle est tombée ou a été endommagée ou en cas de contact avec de l'eau. Renvoyez-la à votre revendeur ou au centre de service agréé le plus proche des fins d'examen, de réparation ou de réglage électrique ou mécanique.

• Cessez d'utiliser la machine et débranchez immédiatement le cordon d'alimentation si vous constatez quoi que ce soit d'anormal : odeur, chaleur,

décoloration ou déformation alors que la machine est utilisée ou stockée.

• Portez toujours la machine en la tenant par sa poignée. Si vous ne soulevez pas la machine par les endroits indiqués, vous risquez de l'endommager ou de la faire tomber et de vous blesser. Lorsque vous soulevez la machine, veillez à ne pas faire de mouvement brusque ou inconsideré, vous risqueriez de vous blesser au niveau du dos ou des genoux.

4 Maintenez toujours votre espace de travail dégagé :

• N'utilisez jamais la machine si l'une des ouvertures d'aération est bouchée. Ne laissez pas les peluches, la poussière et les morceaux de tissu s'accumuler car ils pourraient obstruer les ouvertures d'aération de la machine et de la pédale de commande.
• Ne posez rien sur la pédale de commande.
• N'utilisez pas de rallonge. Branchez directement la machine dans la prise électrique.
• N'insérez ou ne laissez jamais tomber un objet dans les ouvertures.
• Ne faites pas fonctionner la machine en cas d'utilisation d'aérosols (pulvérisations) ou d'administration d'oxygène.
• N'utilisez pas la machine à proximité d'une source de chaleur, telle qu'une cuisinière ou un fer à repasser : la machine, le cordon d'alimentation ou le vêtement en cours de confection risquerait de prendre feu, vous exposant à des risques de brûlure ou de décharge électrique.
• Ne posez pas cette machine sur une surface instable, telle qu'une table bancale ou inclinée : elle risquerait de tomber et de vous blesser.

Vous devez faire preuve d'une grande prudence lorsque vous cousez :

• Faites toujours particulièrement attention à l'aiguille. N'utilisez pas d'aiguilles tordues ou endommagées.
• Ne touchez aucune pièce en mouvement. Vous devez faire preuve d'une grande prudence avec l'aiguille de la machine.
• Éteignez la machine en mettant l'interrupteur sur la position « O » si vous souhaitez effectuer une intervention dans la zone de l'aiguille.
• N'utilisez pas de plaque d'aiguille endommagée ou inadéquate, car vous risqueriez de casser l'aiguille.
• Ne poussez pas ou ne tirez pas le tissu en courant, et observez attentivement les instructions lorsqu vous cousez à main levée pour ne pas entraver le fonctionnement de l'aiguille et causer sa rupture.

6 Cette machine n'est pas un jouet :

• Vous devez donc être très attentifs lorsqu'il s'agit d'enfants qui l'utilisent ou se trouvent à proximité. Tenez le sac en plastique dans lequel cette machine a été livrée hors de portée des enfants, ou jetez-le. Ne laissez jamais les enfants jouer avec ce sac : ils risqueraient de s'étouffer.
• N'utilisez pas la machine à l'extérieur.

Pour une vie prolongée de votre machine :

• Ne rangez pas la machine dans des endroits exposés directement aux rayons du soleil ou très humides. N'utilisez pas et ne mettez pas la machine à proximité d'un radiateur, d'un fer à repasser, d'une lampe à halogène ou d'autres objets chauds. Utilisez uniquement des savons ou des détergents neutres pour nettoyer le boîtier. Le benzène, les solvants et les poudres à récurer peuvent endommager le boîtier et la machine et ne doivent donc jamais être utilisés.
• Pour une installation correcte, consultez toujours le manuel d'instructions pour remonter ou installer tout assemblage, le pied-de-biche, l'aiguille ou toute autre pièce.

Pour la réparation ou le réglage :

• Si la lampe (diode à émission de lithium) est endommagée, elle doit être remplacée par un revendeur/agréé.
• Lors d'un dysfonctionnement ou d'un réglage requis, suivez tout d'abord le tableau de dépannage à l'arrière du manuel d'instructions pour inspecter et régler la machine vous-même. Si le problème persiste, consultez votre revendeur Brother local/agréé.

N'utilisez cette machine que de la manière prévue, décrite dans ce manuel.

N'utilisez que les accessoires recommandés par le fabricant qui sont décrits dans ce manuel.

Le contenu de ce manuel et les spécifications de ce produit sont sujets à des modifications sans préavis.

Pour plus d'informations sur le produit, visitez notre site Web à l'adresse www.brother.com

Cet appareil n'est pas conçu pour une utilisation par des personnes (adultes ou enfants) souffrant d'incapacités physiques, sensorielles ou mentales, ou ne disposant pas de l'expérience ou des connaissances nécessaires, à moins qu'elles ne soient aidées par une personne veillant à leur sécurité. Il faut surveiller les enfants pour s'assurer qu'ils ne jouent pas avec cet appareil.

Pour les utilisateurs du royaume-uni, d'irlande, de MALTE et de CHYPRE uniquement

IMPORTANT

• En cas de remplacement du fusible de la fiche, utilisez un fusible certificé ASTA à BS 1362, c'est-à-dire portant la marque , d'une capacité correspondant à celle indiquée sur la fiche.
• Remettez toujours le couvercle du fusible. Ne branchez jamais la machine lorsque le couvercle du fusible est ouvert.
• Si la prise électrique disponible ne correspond pas à la fiche fournie avec cet équipement, vous devez contacter ce revendeur agrée pour le cordon correct.

Instructions de sécurité

IMPORTANT 1

Accessoires 4

Accessoires en option 4

Les PIECES principales 5

Plateau 5

COUDRE 6

Branchement de la fiche du cordon d'alimentation 6 Interrupteur principal et interrupteur de la lampe 7 Pédale du rhéostat 7 Vérification de l'aiguille 7 Remplacement de l'aiguille 7 Changement du pied-de-biche 8

Les commandes 9

Sélecteur de modèle de point 9 Points élastiques 9 Noms et modèles de points 10 Sélecteur de longueur de point 12 Secteur de largeur de point 12 Levier de couture en marche arrière 13

Comment enfiler la machine 13

Bobinage de la canette 13 Enfilage du fil de dessous 15 Enfilage du fil de dessous (pour les modèles équipés d'une canette à installation rapide) 16 Enfilage du fil de dessus 17 Comment utiliser l'enfile-aiguille (pour les modèles équipés d'un enfile-aiguille) 19 Comment faire sourir le fil de dessous 21

Combinaisons de TISSU, FIL et

AIGUILLE 22

2. Notions élémentaires de couture 23

Instructions à dire avant de commencer à coudre 23 Pour commencer à coudre 23 Échantillon 24 Modification du sens de couture 24 Couture de tissus épais 24 Couture de tissus fins 25 Couture de tissus élastiques 25 Couture de pièces cylindriques 25

Comment coudre avec des aiguilles jumelées (en option) 25 Tension du fil 27

3. POINTS intégrés 28

Points droits 28 Points zigzag 28 Points ourlet invisible 28 Points de bordure repliée 30 Points élastiques 30 Points double action 31 Points fagot 31 Points de surjet 32 Points plume 33 Triples points zigzag élastiques 33 Points décoratifs 33

Boutons 34

Réalisation d’une boutonnière (boutonnière automatique en une étape) 34 Équilibrage de boutonnières 36 Couture de boutons 37

Applications 38

Fixation d'une fermeture à glissière 38 Création de fronces 39 Reprisage 39 Appliqués 39

Restrictions sur l'application d'huile sur la machine 41 Précautions relatives au rangement de la machine 41 Nettoyage 41

1 Apprenez à connaître votremachine à COUDRE

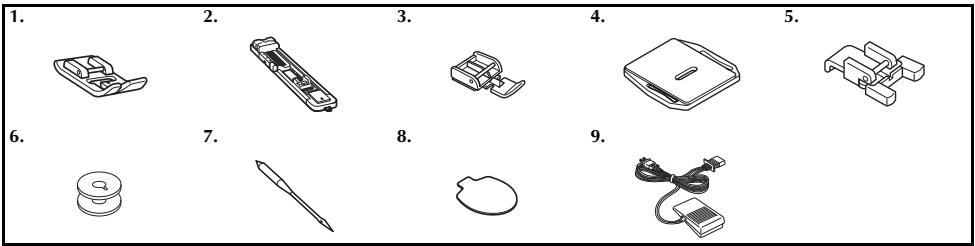

Nous avons conçu ces accessoires pour vous aider à réaliser facilement la plupart des opérations de couture.

N°	Nom de la pièce	Référence
		Amériques	Autres pays
1	Pied zigzag « I » (sur la machine)	XC4901-021
2	Pied pour boutonnières « A »	XD1792-031
3	Pied pour fermeture à glissière « I »	XE9369-001
4	Plaque à reprimer	XC6063-021
5	Pied pour boutons « M »	XE2137-001

N°	Nom de la pièce	Référence
		Amériques	Autres pays
6	Canette (L'une d'entre elles se trouve sur la machine)	SA156	SFB : XA5539-151
7	Jeu d'aiguilles (Aiguille 90/14)	Jeu de 3 aiguilles : XE5328-001 Jeu de 2 aiguilles : XE7064-001
8	Tournevis en forme de disque	XE5241-001
9	Pédale du rhéostat	Voir page 5

Remarque

• Les accessoires fournis dépendent du modèle de la machine.

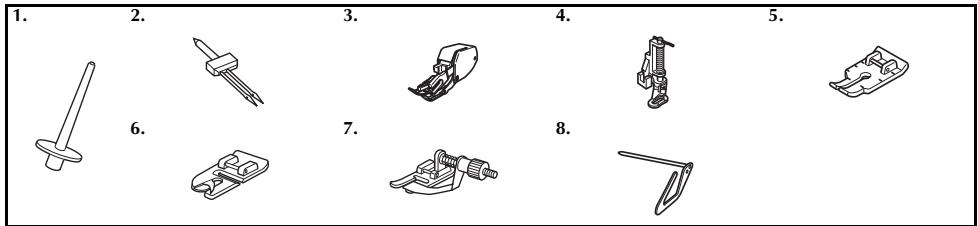

Accessoires en option

Les accessoires suivants sont disponibles en option. Vous pouvez les acheter séparément. L'accessoire suivant peut être fourni avec la machine en fonction du modèle acheté.

N°	Nom de la pièce	Référence
		Amériques	Autres pays
1	Porte-bobine supplémentaire	XE2241-001
2	Aiguilles jumelées (Aiguille 2,0/75)	X57521-021
3	Pied à double entrainment	SA107	F034N : XC2165-002
4	Pied pour quilting	SA129	F005N : XC1948-002

N°	Nom de la pièce	Référence
		Amériques	Autres pays
5	Pied pour quilting d'¼ po	SA125	F001N : XC1944-052
6	Pied ourleur étroit	SA127	F003N : XC1945-002
7	Pied pour ouletins invisibles	SA134	F018N : XC1976-052
8	Guide de quilting	SA132	F016N : XC2215-002

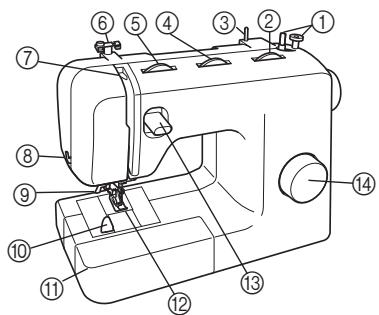

Les PIECES principales

Dévidoir (Page 13)

Cette pièce sert à bobiner le fil sur la canette pour l'utiliser comme fil de dessous.

② Sélecteur de longueur de point (Page 12)

Tournez le sélecteur pour régler la longueur de point.

Portebobine (Page 14, 17)

Cette pièce permet de maintenir la bobine de fil.

Sélecteur de largeur de point (Page 12)

Tournez le sélecteur pour régler la largeur de point.

⑤ Sélecteur de tension supérieure (Page 27)

Cette pièce règle la tension du fil de dessus.

Guide-fil (Page 14, 17)

Il sert à passer le fil sur la canette et à enfiler l'aiguille de la machine.

⑦ Levier compensateur du fil (Page 18)

⑧ Coupe-fil (Page 24)

Faites passer les fils par le coupe-fil pour les couper.

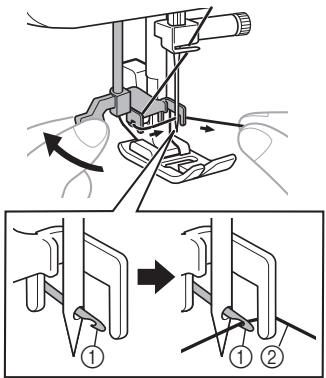

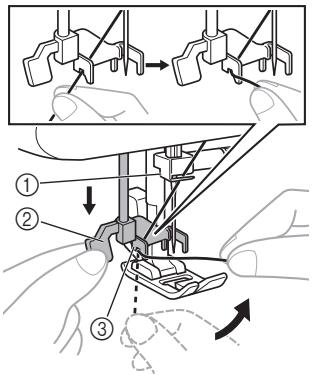

Enfile-aiguille (Page 19)

(Cette pièce n'est montée que sur certains modèles.)

10 Canette à installation rapide (Page 16, 21)

(Cette pièce n'est montée que sur certains modèles.)

Plateau et compartiment d'accessoires (Page 5)

⑫ Pied-de-biche (Page 8)

13 Levier de couture en marche arrière (Page 13)

Poussez ce levier pour coudre en marche arrière.

Suggesteur de modèle de point (Page 9)

Tournez le sélection dans un sens ou dans l'autre pour choisir le point que vous souhaitez.

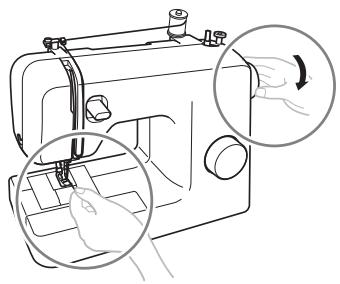

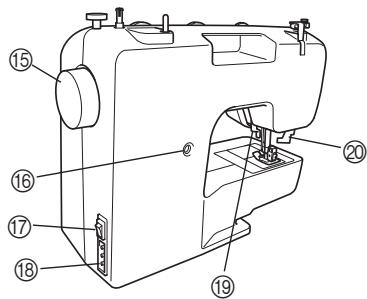

15 Molette

Cette pièce permet de relever et d'abaisser l'aiguille manuellement.

16 Vis d'équilibrage des boutonnières (Page 36)

Interrupteur principal et interrupteur de la lampe (Page 7)

Veuillez mettre l'interrupteur principal/de la lampe dans la position de marche et d'arrêt.

18 Prise/Connecteur de la pédale du rhéostat (Page 6)

Branchez la fiche de la pédale du rhéostat et connectez la machine à l'alimentation électrique.

19 Levier du pied-de-biche (Page 18)

Cette pièce permet de relever et d'abaisser le pied-de-biche.

② Levier boutonnières (Boutonnière automatique en une étape) (Page 34)

Abaissez le levier boutonnières pour coudre les boutonnières.

Pédale du rhéostat (Page 7)

Vous pouvez utiliser cette pédale pour contrôler la vitesse de la machine et pour commencer à coudre et arrêter de coudre.

Pédale du rhéostat : Modèle KD-1902 pour 110/120 V

Modèle KD-2902 pour 220/240 V

La référence de la pédale du variostat varie en fonction du pays ou de la région. Contactez le revendeur ou le centre de service agréé le plus proche.

Plateau

Les accessoires sont rangés dans un compartiment à l'intérieur du plateau.

Faites glisser le plateau vers la gauche pour l'ouvrir.

Plateau Compartiment de rangement

Avertissement

• Utilisez uniquement l'alimentation domestique normale pour alimenter votre machine. L'utilisation d'autres sources d'alimentation pourrait causer un incendie, une décharge électrique ou endommager la machine. Veillez à ce que les fiches du cordon d'alimentation soient correctement insérées dans la prise électrique et la prise d'alimentation de la machine.
• N'insérez pas la fiche du cordon d'alimentation dans une prise électrique inadaptée.
• Mettez la machine hors tension et débranchez-la dans les cas suivants :
• Lorsque vous n'êtes pas à proximité de la machine.
• Après avoir utilisé la machine.
• En cas de panne de courant pendant que vous utilisez la machine. Lorsque la machine ne marche pas bien à cause d'une mauvaise connexion ou d'un débranchement.
• Pendant un orage électrique.

Attention

• Utilisez exclusivement le cordon d'alimentation fourni avec cette machine.
• N'utilisez pas de rallonge ni d'adaptateurs multiples pour brancher cette machine avec d'autres appareils. Vous risqueriez de vous électrocuter ou de provoquer un incendie.
• Ne touchez pas la fiche avec les mains mouillées. Vous risqueriez de vous électrocuter.
• Lorsque vous débranchez la machine, mettez-la toujours d’abord hors tension. Saisissez toujours la fiche pour la retirer de la prise de courant. Si vous tirez sur le cordon d'alimentation, celui-ci pourrait être endommagé, et vous risqueriez de recevoir une décharge électrique ou de causer un incendie. Veillez à ce que le cordon d'alimentation ne soit pas coupé, endommagé, modifié, plié avec force, tiré, tordu ni lié. Ne placez pas d'objets lourds sur le cordon d'alimentation. Ne placez jamais le cordon d'alimentation près d'une source de chaleur. Toutes ces actions pourraient endommager le cordon et causer un incendie ou une décharge électrique. Si le cordon ou la fiche sont endommagés, ramenez la machine à votre revendeur/agréé pour la faire réparer avant de continuer à l'utiliser.
• Débranche le cordon d'alimentation si vous n'allez pas utiliser la machine pendant une longue période de temps. Sinon, cela pourrait partager un risque d'incendie.

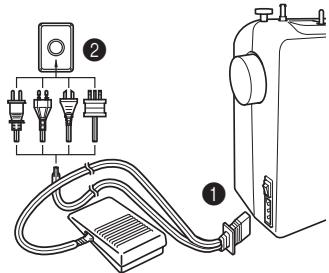

Branchement de la fiche du cordon d'alimentation

Connectez la fiche de la pédale du rhéostat à la machine. 2. Branchez la fiche du cordon d'alimentation dans une prise murale.

Remarque

Si une panne d'électricité se produit en cours d'utilisation de la machine à coudre, mettez-la hors tension et débranchez le cordon d'alimentation. Pour une utilisation correcte, respectez la méthode nécessaire lorsque vous redémarrez la machine à coudre.

Interrupteur principal et interrupteur de la lampe

Cet interrupteur met la machine sous/hors tension et allume/éteint la lampe.

(1) Allumer (vers la marque « I ») ② Éteindre (vers la marque « O »)

Pédale du rhéostat

Lorsque vous appuyez légèrement sur la pédale du rhéostat, la machine marche à petite vitesse. Lorsque vous appuyez plus fort, la vitesse de la machine augmente. Lorsque vous enlevez votre pied de la pédale du rhéostat, la machine s'arrête.

Vitesse réduite Vitesse élevée

Vous devez vous assurer que rien n'est placé sur la pédale du rhéostat lorsque la machine n'est pas utilisée.

Attention

• Ne laissez pas de morceaux de tissu et de la poussière s'accumuler sur la pédale du rhéostat. Cela pourrait causer un incendie ou une décharge électrique.

Vérification de l'aiguille

L'aiguille doit toujours être droite et effilée pour obtenir une couture régulière.

Vérification correcte de l'aiguille

Mettez le côté plat de l'aiguille sur une surface plane. Vérifiez l'aiguille depuis le haut et depuis les côtés. Mettez au rebut des aiguilles tordues d'une manière sûre.

Espace parallèle Surface plane (couvercle du compartiment à canette, morceau de verre, etc.)

Attention

• Mettez toujours la machine hors tension avant de changer l'aiguille. En effet, vous risquez de vous blesser si vous appuyez accidentellement sur la pédale et que la machine commence à coudre. N'utilisez que des aiguilles pour machine à coudre à usage domestique. Les autres aiguilles pouraient se tordre ou se casser et vous blesser. N'utilisez jamais d'aiguille tordue. Une aiguille tordue pourrait se casser facilement et vous blesser.

Mettez la machine hors tension.

Relevez l'aiguille en tournant la molette vers vous (dans le sens inverse des aiguilles d'une montre) de sorte que le repère de la molette soit orienté vers le haut.

Abaissez le levier du pied-de-biche.

Levier du pied-de-biche

Attention

• Avant de remplacer l'aiguille, placez le tissu ou le papier sous le pied-de-biche pour éviter que l'aiguille ne tombe dans le trou de la plaque d'aiguille.

Tenez l'aiguille avec la main gauche, puis, à l'aide d'un tournevis en forme de disque, tournez la vis du pince-aiguille en sens inverse des aiguilles d'une montre pour retirer l'aiguille.

Utiliser un tournevis en forme de disque. Vis du pince-aiguille.

• Ne forcez pas lorsque vous serrez ou desserrez la vis du pince-aiguille, sinon vous risquez d'endommager certaines pièces de la machine à coude.

Le côté plat de l'aiguille orienté vers l'arrière de la machine, insérez l'aiguille jusqu'à ce qu'elle touche la butée. Puis, serrez le pince-aiguille à l'aide du tournevis en forme de disque.

Utiliser un tournevis en forme de disque Butée de l'aiguille Aiguille

Montez les aiguilles jumelées de la même façon.

Attention

Veillez à insérer l'aiguille jusqu'à ce qu'elle touche la butée et serrez fermement la vis du pince-aiguille à l'aide d'un tournevis en forme de disque, sinon vous risquez de casser l'aiguille ou d'endommager la machine.

Attention

• Mettez toujours la machine hors tension avant de changer le pied-de-biche. Si vous laissez la machine sous tension et que vous appuyez accidentellement sur la pédale du héostat, la machine démarrera et vous pourrez vous blesser. Utilisez toujours le pied-de-biche correct pour le module de point que vous avez choisi. Si vous utilisez le pied-de-biche incorrect, l'aiguille pourrait alors heurter le pied-de-biche et se tordre ou se casser, et elle pourrait vous blesser.
• N'utilisez que des pieds-de-biche qui ont été conçus pour être utilisés avec cette machine. Si vous utilisez d'autres pieds-de-biche, un accident pourrait survenir ou vous pourriez vous blesser.

Vous devrez changer le pied-de-biche selon ce que vous voulez coudre et la façon dont vous voulez coudre.

1 Mettez la machine hors tension. Relevez le levier du pied-de-biche. Relevez l'aiguille en tournant la molette vers vous (dans le sens inverse des aiguilles d'une montre) de sorte que le repère de la molette soit orienté vers le haut. 3 Appuyez sur le bouton noir situé à l'arrête du support de pied-de-biche pour relâcher le pied-de-biche.

Bouton noir Support du pied-de-biche Pied-de-biche

4 Mettez un pied-de-biche différent sur la plaque d'aiguille de façon à ce que la barre sur le pied-de-biche soit alignée avec la fente sur le talon.

Abaissez le levier du pied-de-biche et fixez le pied-de-biche sur le talon. Si le pied-de-biche est dans la position correcte, la barre devrait se bloquer par simple pression.

Talon

Barre

Attention

Si l'orientation d'installation du pied-de-biche est incorrecte, l'aiguille risque de toucher le pied-de-biche, de se tordre ou de se casser, et ainsi de vous blesser.

Attention

Lorsque vous utilisez le sélecteur de modèle de point pour choisir un modèle de point, revenez l'aiguille en tournant la molette vers vous (dans le sens inverse des aiguilles d'une montre) de sorte que le repère de la molette soit orienté vers le haut. Si l'aiguille est dans la position basse lorsque vous tournez le sélecteur de modèle de point, l'aiguille, le pied-de-biche ou le tissu pourront être endommagés.

Pour choisir un point, tournez simplement le sélecteur de modèle de point dans un sens ou dans l'autre. La prochaine section présente les largeurs et longueurs de points recommandées.

① Sélecteur de méthode de point ② Numéro de modèle de point choisi

Points élastiques

Relevez la aiguille en tournant la molette vers vous (dans le sens inverse des aiguilles d'une montre) de sorte que le repère de la molette soit orienté vers le haut.

Si vous reglez le selecteur de longueur de point sur « S », le modele de point selectionne se transforme en point élastique.

Noms et modèles de points

37 points (disponibles sur certains modèles uniquement)

1 |||||	2	3	4	5	6	7	8	9	10
11 √√	12	13	14	15	16	17	18	19
SS	20	21	22	23	24	25	26	27	28
29 ×××	30	31	32	33	34	35	36	37

27 points

1	2	3	4	5	6	7	8	9	10
|||	|||	|||	|||	|||	|||	|||	|||	|||	|||
11	12	13	14
|||	|||	|||	|||
SS	15	16	17	18	19	20	21	22	23
	|||	|||	|||	|||	|||	|||	|||	|||	|||
24	25	26	27

Modèle de point		Nom du point	Largeur recommandée(mm (po))	Longueur recommandée(mm (po))	Page de référence
37 points	27 points
1	1	BOUTONNIÈREAUTOMATIQUE EN UNEÉTAPE	3-5(1/8 - 3/16)	F-1,5(1/64-1/16)	34
2	2	POINT DROIT	0-5 (0-3/16)(modification de la position de l'aiguille)	1-4(1/16-3/16)	28, 38, 39, 40
3	3	POINT ZIGZAG	0-5(0-3/16)	F-4(1/64-3/16)	28, 37, 39, 40
4	4	POINT OURLET INVISIBLE	3-5(1/8-3/16)	F-2(1/64-1/16)	28, 40
5	5	POINT BORDURE REPLIée	3-5(1/8-3/16)	F-3(1/64-1/8)	30
6	6	POINT ÉLASTIQUE	3-5(1/8-3/16)	F-2,5(1/64-3/32)	30
7	7	POINT OURLET INVISIBLEÉLASTIQUE	3-5(1/8-3/16)	F-1,5(1/64-1/16)	28, 40
8	8	POINT FESTON	3-5(1/8-3/16)	F-1,5(1/64-1/16)	33
9	9	POINT DOUBLE ACTION	3-5(1/8-3/16)	F-3(1/64-1/8)	31
10	10	POINT D'ASSEMBLAGE	3-5(1/8-3/16)	F-3(1/64-1/8)	31
11	11	POINT REMPART	3-5(1/8-3/16)	F-3(1/64-1/8)	31
12	12	POINT BORDURE REPLIéeÉLASTIQUE	3-5(1/8-3/16)	F-3(1/64-1/8)	32
13	13	POINT PERLE	3-5(1/8-3/16)	F-1,5(1/64-1/16)	33
		POINT FLÈCHE	3-5(1/8-3/16)	F-1,5(1/64-1/16)	33
14	14	POINT FLÈCHE	3-5(1/8-3/16)	F-1,5(1/64-1/16)	33
		POINT FLÈCHE	3-5(1/8-3/16)	F-1,5(1/64-1/16)	33
15	—	POINT PARALLÉLOGRAMME	3-5(1/8-3/16)	F-1,5(1/64-1/16)	33
	—	POINT FESTON	3-5(1/8-3/16)	F-1,5(1/64-1/16)	33
16	—	POINT ÉCLAIR	5(3/16)	F-1,5(1/64-1/16)	33
	—	POINT CARRÉ	5(3/16)	F-1,5(1/64-1/16)	33
19	—	POINT DÉCORATIF	5(3/16)	F-1,5(1/64-1/16)	33
	15	TRIPLE POINT ÉLASTIQUE	0-5 (0-3/16)(modification de la position de l'iguille)	SS Fixe2,5 (3/32)	28
20	16	TRIPLE POINT ZIGZAGÉLASTIQUE	3-5(1/8-3/16)	SS Fixe2,5 (3/32)	33
	17	POINT ÉLASTIQUE DE SURJET	3-5(1/8-3/16)	SS Fixe2,5 (3/32)	32
23	18	POINT ÉLASTIQUE DE SURJET	3-5(1/8-3/16)	SS Fixe2,5 (3/32)	32
24	19	POINT PLUME	3-5(1/8-3/16)	SS Fixe2,5 (3/32)	33
25	20	POINT PEIGNE	3-5(1/8-3/16)	SS Fixe2,5 (3/32)	32
	21	POINT DÉCORATIF	3-5(1/8-3/16)	SS Fixe2,5 (3/32)	33
27	22	POINT FAGOT	3-5(1/8-3/16)	SS Fixe2,5 (3/32)	31
28	23	POINT DÉCORATIF	3-5(1/8-3/16)	SS Fixe2,5 (3/32)	31
29	24	POINT OURLETDÉCORATIF	3-5(1/8-3/16)	SS Fixe2,5 (3/32)	31
30	25	POINT DÉCORATIF	5(3/16)	SS Fixe2,5 (3/32)	32, 33
31	26	POINT DÉCORATIF	5(3/16)	SS Fixe2,5 (3/32)	33
Modèle de point		Nom du point	Largeur reconnommée (mm (po))	Longueur reconnommée (mm (po))	Page de référence
37 points	27 points
32	27	POINT DÉCORATIF	5 (3/16)	SS Fixe 2,5 (3/32)	33
33	—	POINT DÉCORATIF	5 (3/16)	SS Fixe 2,5 (3/32)	33
34	—	POINT DÉCORATIF	5 (3/16)	SS Fixe 2,5 (3/32)	33
35	—	POINT DE LIAISON	5 (3/16)	SS Fixe 2,5 (3/32)	33
36	—	POINT DÉCORATIF	3-5 (1/8-3/16)	SS Fixe 2,5 (3/32)	33
37	—	POINT DÉCORATIF	5 (3/16)	SS Fixe 2,5 (3/32)	33

Sélecteur de longueur de point

Selon le point sélectionné, il se peut que vous ayez besoin de régler la longueur du point pour obtenir des résultats optimaux.

Les chiffres figurant sur le sélecteur de longueur de point représentent la longueur de point en millimètres (mm) (1/25 po).

PLUS LE CHIFFRE EST ÉLEVÉ, PLUS LA LONGUEUR DE POINT EST IMPORTANTE. Le chiffre « 0 » signifie que le tissu n'est pas entrainé. Vous pouvez utiliser ce réglage lorsqu'vous cousez un bouton.

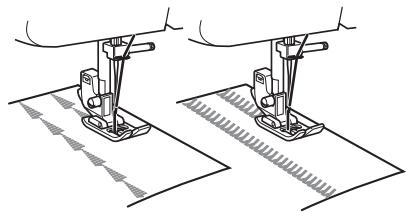

Le réglage de la plage « F » - « 1 » permet d'effectuer un point plumetis (point zigzag serré), utilisé pour réaliser des boutonnières et des points décoratifs. La position permettant d'effectuer un point plumetis dépend du tissu et du fil utilisés. Pour déterminer la position exacte du sélecteur, faites tout d'abord un essai avec le point et les réglages de longueur sur un morceau de tissu afin d'évaluer l'entrainement du tissu.

① Sélecteur de longueur de point ② Plus court ③ Plus long

Attention

Si les points se tassent, allongez le point et continuez à coudre. Ne continuez pas à coudre sans allonger le point, sinon l'aiguille pourrait se casser et vous blesser.

Sélecteur de largeur de point

Relevez l'aiguille en tournant la molette vers vous (dans le sens inverse des aiguilles d'une montre) de sorte que le repère de la molette soit orienté vers le haut. Les chiffres figurant sur le selector représentent la largeur de point.

Sélecteur de largeur de point

Si vous avez sélectionné le point droit ou le triple point élastique, vous pouvez changer la position de l’aiguille de gauche à droite en réglant le sélecteur de largeur de point.

Attention

• Une fois la largeur du point réglée, tournez lentement la molette vers vous (dans le sens inverse des aiguilles d'une montre) et vérifiez que l'aiguille ne touche pas le pied-de-biche. Si c'est le cas, vous risquez de casser ou de tordre l'aiguille.
• Si les points se tassent, augmentez la longueur du point. Si vous continuez à coudre avec des points qui se tassent, vous risquez de tordre ou de casser l'aiguille.

Lever de couture en marche arrière

Vous pouvez utiliser la couture en marche arrière pour faire des points de recul et renforcer les coutures. Pour coudre en marche arrière, poussez à fond le levier de couture en marche arrière et maintenez-le dans cette position tout en appuyant légèrement sur la pédale du rhéostat. Pour coudre en marche avant, relâchez le levier de couture en marche arrière. La machine coudra alors en marche avant.

Lever de couture en marche arrière

Attention

• Nous avons conçu la canette qui est fournie avec cette machine. Si vous utilisez des canettes provenant d'autres modèles, il est possible que la machine ne fonctionne pas correctement. N'utilisez que la canette fournie avec cette machine ou des canettes du même type (réf.: SA156, SFB : XA5539-151). L'utilisation de n'importe quelle autre canette pourrait endommager la machine.

Tailer réelle

① Disque de pré-tension ② Axe du dévidoir ③ Canette

Tirez sur le porte-bobine pour le faire sortir et mettez-y une bobine de fil.

Tout en maintenant le fil de la bobine de la main droite, faites passer le fil dans la rainure du guide-fil en le dirigeant vers vous. Ensuite, faites passer le fil autour du disque de pré-tension et introduisez complètement le fil.

Disque de pré-tension

Attention

• Si la bobine de fil est placée au mauvais endroit ou si elle est placée de manière incorrecte, il est possible que le fil s'emmêle sur le porte-bobine.

Faites passer l'extrémité du fil à travers le trou sur la canette depuis l'intérieur de la canette.

Placez la canette sur l'axe du dévidoir et faites glisser l'axe du dévidoir vers la droite. Tournez la canette à la main dans le sens des aiguilles d'une montre, jusqu'à ce que le dessort sur l'axe glisse dans la rainure de la canette.

Veillez à tirer 7 à 10 cm (3-4 po) de fil depuis le trou de la canette.

① Ressort sur l'axe ② Encoche ③ 7-10cm(3-4po)

Attention

• Tendez le fil et tenez son extrémité à la verticale. Si le fil est trop court, s'il n'est pas tendu ou s'il est tenu à un certain angle, vous risquez de vous blesser lorsque le fil s'enroule autour de la canette.

5. Mettez la machine sous tension.

• Tout en tenant l'extrémité du fil, appuyez légèrement sur la pédale du rhéostat pour enrouler le fil de quelques tours autour de la canette. Puis arrêtez la machine.

Coupez le surplus de fil au-dessus de la canette.

• Laissez 1 cm (1/2 po) de fil depuis le trou de la canette.

1 cm (1/2 po)

Attention

Veillez à suivre soigneusement ces instructions. Si vous ne coupez pas l'excédent de fil complètement avant de bobiner la canette, s'il reste peu de fil, celui-ci risque de s'emmêler autour de la canette et ainsi de casser l'aiguille.

8 Appuyez sur la pédale du rhéostat pour faire démarrer la machine.

Lorsque la canette semble pleine et commence à tourner doucement, retirez votre pied de la pédale. 10 Coupez le fil, faites glisser l'axe du dévidoir vers la gauche et enlevez la canette.

Remarque

Lorsque vous mettez la machine à coudre sous tension ou lorsque vous tournez la molette après avoir bobiné le fil ajust de la canette, vous entendez un cliquetis; il ne s'agit pas d'un dysfonctionnement. La barre d'aiguille ne se déplace pas lorsque vous faites glisser l'axe du dévidoir vers la droite.

Attention

• Si vous ne bobinez pas la canette correctement, la tension du fil risque de se relâcher et l'aiguille de se casser.

① Bobinée régulièrement ② Bobinée incorporement

Enfilage du fil de dessous

Installez une canette pleine.

• Pour plus de détails sur l'utilisation de la canette à installation rapide, consultez la page 16.

Attention

Veillez à mettre la machine hors tension avant d'enfiler la machine. Si vous appuyez accidentellement sur la pédale du rhéostat et que la machine se met en marche, vous pourriez vous blesser.

1 Préparez la canette pleine de manière appropriée avant d'enfiler le fil de dessous. - Voir la page 13 pour plus de détails sur le bobinage de la canette. 2 Relevez l'aiguille en tournant la molette vers vous (dans le sens inverse des aiguilles d'une montre) ainsi que le levier du pied-de-biche. Retirez le couvercle du compartiment à canette en le faisant glisser et tirez-le vers vous.

Couvercle du compartiment à canette

Attention

Veillez à placer la canette de façon à ce que le fil se déroule dans le sens correct. Si le fil se déroule dans le mauvais sens, il pourrait en résulter une tension incorrecte du fil ou la cassure de l'aiguille.

Si le fil n'est pas correctement inséré dans le ressort de réglage de tension du boîtier de la canette, sa tension risque d'être inappropriée.

Ressort de réglage de tension

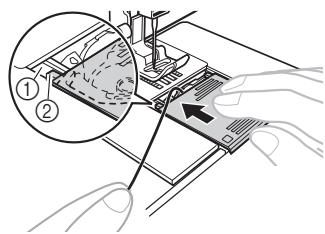

6 Remontez le couvercle du compartiment à canette. Mettez la saillie dans la rainure du dispositif de retenue de la coursière et poussez jusqu'à ce que le couvercle se ferme.

Rainure ② Saillie

Veillez à ce que l'extrémité du fil sorte du couvercle par l'arrière de la machine (comme illustré). - Faites sortir le fil de dessous avant de commencer à coudre. Reportez-vous à la section « Comment faire sortir le fil de dessous » à la page 21 après avoir enfilé le fil de dessus.

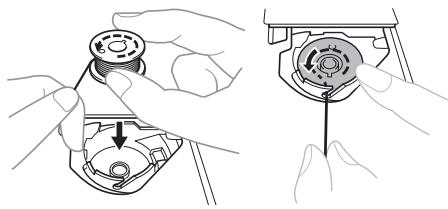

Enfilage du fil de dessous (pour les modèles équipés d'une canette à installation rapide)

Installez une canette pleine.

Cette pièce n'est montée que sur certains modèles.

Respectez les étapes 1 à 4 indiquées dans la section « Enfilage du fil de dessous » à la page 15. Tout en maintenant légèrement la canette vers le bas à l'aide de votre main droite comme illustré, guidez le fil à travers la fente (1 et 2). Puis, tirez le fil vers vous pour le couper à l'aide d'un coupe-fil (3).

• À présent, vérifie que la canette tourne facilement dans le sens inverse des aiguilles d'une montre.

Fente Q Coupe-fil (couper le fil à l'aide du coupe-fil)

Remarque

Si le fil n'est pas correctement inséré dans le ressort de réglage de tension du boîtier de la canette, sa tension risque d'être inappropriée.

Ressort de réglage de tension

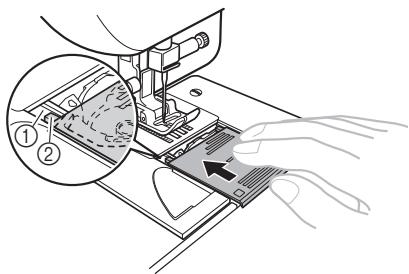

Remontez le couvercle du compartiment à canette. Mettez la saillie dans la rainure du dispositif de retenue de la coursière et poussez jusqu'à ce que le couvercle se ferme.

① Rainure ② Saillie

• Commencez à coudre après avoir enfilé les fils de dessous et de dessus. Lorsque vous cousez des fronces ou des pinces, vous pouvez faire sortir le fil de dessous à la main de façon à ce qu'il reste un peu de fil. Reportez-vous aux étapes indiquées à la section « Comment faire sortir le fil de dessous » (page 21).

Enfilage du fil de dessus

① Porte-bobine ② Guide-fil (arrière) ③ Guide-fil (avant) ④ Levier compensateur du fil ⑤ Repère sur la molette

Attention

Lorsque vous procédez à l'enfilage du fil de dessus, respectez attentivement les instructions. Si le fil de dessus n'est pas enfilé correctement, il risque de s'emmêler ou l'aiguille risque de se tordre ou de se casser. - N'utilisez jamais un fil de grammage 20 ou inférieur. Utilisez l'aiguille et le fil selon une combinaison appropriée. Pour plus de détails sur les combinaisons appropriées d'aiguilles et de fils, reportez-vous à la section « COMBINAISONS DE TISSU, FIL ET AIGUILLE » à la page 22.

1 Mettez la machine hors tension. Relevez le levier du pied-de-biche.

Levier du pied-de-biche

3 Relevez l'aiguille en tournant la molette vers vous (dans le sens inverse des aiguilles d'une montre) de sorte que le repère de la molette soit orienté vers le haut.

Si l'aiguille n'est pas correctement relevée, il est impossible d'enfiler la machine à coudre.

Repère sur la molette

4 Tirez sur le porte-bobine pour le faire sortir et installez-y une bobine de fil.

Attention

Si la bobine de fil est dans la position incorrecte ou si elle est placée incorrectement, il est possible que le fil s'embête sur le porte-bobine et que cela casse l'aiguille.

Tout en maintenant le fil de la bobine de la main droite, faites passer le fil dans la rainure du guide-fil en le dirigeant vers vous.

Veillez à ce que le ressort dans la rainure bloque le fil.

① Ressort

Faites passer le fil de dessus comme illustré ci-après.

Veillez à guider le fil à travers le levier compensateur du fil de droite à gauche comme illustré ci-après.

Levier compensateur du fil

Si le levier compensateur du fil est abaisé, il est impossible d'enrouler le fil de dessus autour du levier compensateur du fil. Veillez à relever l'aiguille en tournant la molette vers vous (dans le sens inverse des aiguilles d'une montre) de sorte que le repère de la molette soit orienté vers le haut.

8 Mettez le fil derrière le guide au-dessus de l'aiguille.

• Il est facile de faire passer le fil derrière le guide-fil de la barre à aiguille en tenant le fil dans la main gauche, puis en alimentant en fil de la main droite.

Guide-fil de la barre à aiguille

• Si votre machine à coudre est équipée d'un enfile-aiguille, utilisez-le pour enfiler l'aiguille (reportez-vous à la section suivante).

① 5cm (2po)

Remarque

Veillez à relever le levier du pied-de-biche et le levier compensateur du fil avant d'alimenter le fil de dessus. - Si vous alimentez le fil incorpètement, vous pourrez rencter des problemes de couture.

Comment utiliser l'enfile-aiguille (pour les modèles épissés d'un enfile-aiguille)

Cette pièce n'est montée que sur certains modèles.

Attention

L'enfile-aiguille peut être utilisée avec des aiguilles de machine à coudre à usage domestique 75/11 à 100/16. Toutefois, il ne peut pas être utilisé avec une aiguille 65/9. Si vous utilisez du fil spécial comme du fil nylon transparent ou du fil métallique, il est impossible d'utiliser l'enfile-aiguille. - Vous ne pouvez pas non plus utiliser l'enfile-aiguille avec du fil d'une épaissieur de 130/120 ou supérieure. - Vous ne pouvez pas utiliser l'enfile-aiguille avec une aiguille à oreilles ou une aiguille jumelée. Si vous ne pouvez pas utiliser l'enfile-aiguille, reportez-vous à la section « Enfilage du fil de dessus » à la page 17.

3 Vérifiez que le repère de la molette est bien dirigé vers le haut, comme illustré ci-après.

Repère sur la molette

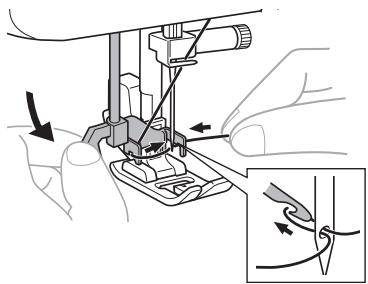

Tout en abaissant le levier de l'enfileiguille, accrochez le fil sur le guide.

① Porte-aiguille ② Levier de l'enfile-aiguille

① Porte-aiguille ② Levier de l'enfile-aiguille ③ Guide

Tirez le levier de l'enfile-aiguille le plus possible vers le bas, puis tournez le levier vers l'arrière de la machine. Veillez à ce que le crochet passe à travers le chas de l'aiguille et saisisse le fil.

Crochet Fil

• Maintenez le fil en avant de l'aiguille pour faire en sorte que le crochet le saisisse.

• Tout en tenant légèrement le fil, tournez le levier de l'enfile-aiguille vers l'avant de la machine (vers vous). Le crochet tirera le fil à travers l'aiguille.

Relevez le levier de l'enfile-aiguille.

Tirez la boucle formée par le fil introduit dans le chas de l'aiguille vers l'arrière de la machine.

Boucle formée par le fil

Attention

• Ne tirez pas trop fort sur le fil pour ne pas tordre l’aiguille. Si le fil ne passe pas à travers le chas de l’aiguille, recommencez la procédure à partir de l’étape ③.

Relevez le levier du pied-de-biche.

Faites passer l'extrémité du fil dans le pied-de-biche, puis tirez environ 5 cm (2 po) de fil vers l'arrière de la machine.

① 5cm (2po)

Remarque

• Si vous alimentez le fil incorrectement, vous pourrez rencontrer des problèmes de couture.

Comment faire le tri du fil de dessous

Tout en tenant délicatement l'extrémité du fil de dessus, tournez manuellement la molette vers vous (dans le sens inverse des aiguilles d'une montre) pour abaisser, puis relever l'aiguille.

Tirez sur le fil de dessus pour faire sortir le fil de dessous.

Fil de dessus Fil de dessous

3 Sortez environ 10 cm (4 po) des deux fils et tirez-les vers l'arrière de la machine en les passant sous le pied-de-biche.

① Fil de dessus ② Fil de dessous

Pour les modèles équipés d'une canette à installation rapide

Vous pouvez commencer à coudre immédiatement sans faire sortir le fil de la canette.

Lorsque vous cousez des fronces ou des pinces, vous pouvez faire sortir le fil de dessous à la main de façon à ce qu'il reste un peu de fil. Avant de faire sortir le fil de dessous, remettez la canette à l'intérieur.

Enlevez le couvercle du compartiment à canette, puis réinstallez la canette. Faites passer le fil le long de la fente dans la direction de la flèche et laissez-le sans le couper.

Le couvercle du compartiment à canette devrait encore être enlevé.

3 Faites sortir le fil de dessous en procédant comme décrit dans les étapes 1 à 3. Remontez le couvercle du compartiment à canette.

Combinaisons de TISSU, FIL et aiguille

Type de tissu/application		Fil		Taille de l'aiguille
		Type	Taille
Tissus moyens	Drap fin	Fil coton	60-90	75/11-90/14
	Taffetas	Fil synthétique
	Flanelle, gabardine	Fil de soie	50
Tissus fins	Linon	Fil coton	60-90	65/9-75/11
	Crège georgette	Fil synthétique
	Challis, satin	Fil de soie	50
Tissus épais	Denim	Fil coton	30	100/16
			50	90/14-100/16
	Velours côtelez	Fil synthétique	50-60
	Tweed	Fil de soie
Tissus élastiques	Jersey	Fil pour tricots	50-60	Aiguille à pointe boule75/11-90/14(dorée)
	Tricot
Tissus s'effilochant facilement		Fil coton	50-90	65/9-90/14
		Fil synthétique
		Fil de soie	50
Pour surpèjure		Fil synthétique	30	100/16
		Fil de soie	50-60	75/11-90/14

Remarque

N'utilisez jamais un fil de grammae n°20 ou inférieur. La machine risquerait de mal fonctionner.

Mémo

• Plus le nombre du fil est bas, plus le fil est élastique, et plus le nombre de l'aiguille est élevé, plus l'aiguille est grosse.

Aiguille à pointe boule

Lorsque vous cousez des tissus élastiques ou des tissus sur lesquels des points risquent de sauter, utilisez l'aiguille à pointe boule.

L'aiguille d'usine recommandée est « HG-4BR » (Organ). Les aiguilles Schmetz « JERSEY BALL POINT » 130/705H SUK 90/14 peuvent être utilisées en remplacement.

Fil nylon transparent

Utilisez une aiguille 90/14 à 100/16, quel que soit le type de tissu ou de fil.

Attention

Veillez à respecter les combinaisons aiguille, fil et tissu indiquées dans ce tableau. L'utilisation d'une mauvaise combinaison, par exemple d'un tissu lourd comme du denim avec une petite aiguille (65/9-75/11), pourrait tordre ou casser l'aiguille. Une mauvaise combinaison peut également se traduire par une couture inégale, un tissu plissé ou des points sautés.

Attention

• Pour éviter de vous blesser, faites très attention à l'aiguille lorsque vous utilisez la machine. Ne touchez pas les pièces mobiles.
• Ne tendez pas et ne tirez pas sur le tissu lorsque vous cousez car vous risquez d'endommager l'aiguille et de vous blesser. N'utilisez pas d'aiguilles tordues ou cassées car vous risquez de vous blesser.
• Faites attention que l'aiguille n'entre pas en contact avec les épinges de fauilage ou avec d'autres objets lorsque vous est en train de coudre. L'aiguille pourrait se casser et vous pourriez vous blesser.
• Utilisez toujours le pied-de-biche correct. Si vous utilisez un pied-de-biche inadapté, l'aiguille pourrait le toucher, se tordre ou casser et vous blesser. Lorsque vous tournez la molette manuellement, tournez-la toujours vers vous (dans le sens inverse des aiguilles d'une montre). Si vous la tournez dans l'autre sens, le fil pourrait s'emmêler et endommager l'aiguille ou le tissu et vous risquez de vous blesser.
• Ne commencez pas à coudre sans avoir placé au préalable le tissu sous le pied-de-biche, sinon ce dernier risque d'être endommagé.

1 Mettez la machine sous tension.

2 Relevez l'aiguille en tournant la molette vers vous (dans le sens inverse des aiguilles d'une montre) de sorte que le repère de la molette soit orienté vers le haut. 3 Tournez le sélecteur de modèle de point pour sélectionner un point (voir page 9 - 12). Changez le pied-de-biche (voir page 8).

5 Relevez le levier du pied-de-biche.

Levier du pied-de-biche

Placez le tissu sous le pied-de-biche, faites passer le fil sous le pied-de-biche, puis sortez environ 5cm (2 po) de fil vers l'arrièrde la machine.

① 5cm (2po)

Tout en maintenant l'extrémité du fil et le tissu de la main gauche, tournez la molette vers vous (dans le sens inverse des aiguilles d'une montre) de la main droite pour abaisser l'aiguille au point de départ de la couture.

Abaissez le levier du pied-de-biche.

Levier du pied-de-biche

9 Appuyez doucement sur la pédale du rhéostat.

La machine s'arrête de coudre.

La machine commence à coudre.

Retirez le pied de la pédale du rhéostat.

• Vous pouvez utiliser la couture en marche arrière pour faire des points de recul et renforcer les coutures en appuyant sur le levier de couture en marche arrière. Reportez-vous à la section « Levier de couture en marche arrière » à la page 13 pour plus de détails.

Relevez l'aiguille en tournant la molette vers vous (dans le sens inverse des aiguilles d'une montre). Relevez le levier du pied-de-biche. Tirez le tissu vers le côté gauche de la machine, puis faites passer les fils dans le coupe-fil pour les couper.

① Coupe-fil

Échantillon

Un échantillon doit être cousu. Pour ce faire, utilisez une pièce de tissu et du fil identiques à ceux de votre projet, et vérifiez la tension du fil, ainsi que la longueur et la largeur du point.

Modification du sens de couture

Arrêtez la machine, l'aiguille dans le tissu, à l'endroit où vous souhaitez changer le sens de la couture, puis relevez le levier du pied-de-biche. Utilisez l'aiguille comme pivot, tournez le tissu, abaissez le pied-de-biche, puis continuez à coudre.

Couture de tissus épais

Si le tissu ne passe pas sous le pied-de-biche

Si le tissu passe difficilement sous le pied-de-biche, relevez au maximum le levier pour que le pied-de-biche se trouve dans sa position la plus haute.

Attention

Si vous cousez du tissu de plus de 6 mm (15/64 po) d'épaisseur ou si vous poussez le tissu trop fort, vous risquez de tordre ou de casser l'aiguille.

Lorsque vous cousez des tissus fins, il est possible que la couture ne soit pas droite ou que le tissu ne soit pas entrainé correctement. Si c'est le cas, placez du papier fin ou un matériel stabilisateur sous le tissu et cousez l'ensemble. Une fois le travail de couture terminé, déchirez l'excedent de papier.

Papier ou matériel stabilisateur

Couture de tissus élastiques

Faufilez ensemble les morceaux de tissu, puis cousez sans étirer le tissu.

① Faufilage

Couture de pièces cylindriques

Il est plus facile de coudre des pièces cylindriques, telles que des manchettes et jambes de pantalon, ou des endroits difficiles à atteindre lorsque vous retirez le plateau.

Faites glisser le plateau vers la gauche pour le dégager.

① Plateau

Le plateau retire, vous pouvez travailler en mode bras libre.

Remarque

• Une fois la couture en mode bras libre terminée, remettez le plateau en place.

Faites glisser la partie à coudre sur le bras, puis commencez à coudre.

Comment coudre avec des aiguilles jumelées (en option)

Nous avons conçu votre machine pour vous permettre de coudre avec ces aiguilles et deux fils de dessus. Vous pouvez utiliser la même couleur ou deux couleurs de fils différentes pour faire des points décoratifs.

① Aiguilles jumeées

② Porte-bobine supplémentaire

Attention

• N'utilisez que des aiguilles jumelées qui ont été conçues pour cette machine (réf.: X57521-021: 2,0/75 avec une largeur de 2 mm). D'autres aiguilles pourraient se casser et endommager la machine. Veillez à ce que l'aiguille ne touche pas le pied-de-biche.
• Ne cousez pas avec des aiguilles tordues. Les aiguilles pourraient se casser et vous blesser.

Fixation des aiguilles jumelles

Fixez les aiguilles jumelées de la même façon qu'une aiguille simple (voir page 7-8). Le côté plat des aiguilles devant être tourné vers l'arrière et le côté arrondi devant être tourné vers vous.

Fixation du porte-bobine supplémentaire

Insérez le porte-bobine supplémentaire sur l'extrémité de l'axe du dévidoir. Installez la deuxième bobine de fil sur le porte-bobine supplémentaire.

Axe du dévidoir Porte-bobine supplémentaire Bobine de fil

Enfilage des aiguilles jumelées

Vous devriez enfiler chaque aiguille séparément.

Modèle(s) équipés d'un enfile-aiguille

• Vous ne pouvez pas utiliser l'enfile-aiguille pour enfilier les aiguilles jumelées. Au lieu de cela, vous devez enfilier les aiguilles jumelées à la main, de l'avant vers l'arrière. Vous pourriez endommager la machine en utilisant l'enfile-aiguille.

Enfilez l'aiguille gauche.

Respectez les mêmes instructions que pour l'enfilage d'une aiguille simple (voir page 17).

Enfilez la aiguille droite.

Enfilez l'aiguille droite avec le fil de la bobine placée sur le porte-bobine supplémentaire selon la même procédure utilisée pour l'aiguille gauche, mais ne passez pas le fil dans le guide situé au-dessus de l'aiguille avant de l'insérer dans le chas.

Le fil de l'aiguille gauche passé à travers le guide-fil de la barre à aiguille Le fil de l'aiguille droite passé devant le guide-fil de la barre à aiguille Guide-fil de la barre à aiguille

Pour plus de détails sur le changement du pied-de-biche, reportez-vous à la section « Changement du pied-de-biche » à la page 8.

Attention

Lorsque vous utilisez des aiguilles jumelles, veillez à fixer le pied zigzag « J », sinon l'aiguille risque de se casser ou la machine pourrait être endommagée.

Mettez la machine sous tension.

Sélectionnez un point.

Attention

• Une fois la largeur du point réglée, tournez lentement la molette vers vous (dans le sens inverse des aiguilles d'une montre) et vérifiez que l'aiguille ne touche pas le pied-de-biche. Si c'est le cas, vous risquez de casser ou de tordre l'aiguille. Lorsque vous utilisez des aiguilles jumelles, veillez à ne pas régler la largeur de point au-dessus de « 2,5 », sinon l'aiguille risque de toucher la plaque d'aiguille et de se casser.

Commencez à coudre.

Pour plus de détails sur le démarrage du travail de couture, reportez-vous à la section « Pour commencer à coudre » à la page 23. Deux lignes de points sont cousues en parallèle.

Remarque

Lorsque vous utilisez des aiguilles jumelées, les points risquent de se tasser selon le type de fil et de tissu utilisé. Dans ce cas, augmentez la longueur du point. Pour plus de détails sur le réglage de la longueur du point, reportez-vous à la section « Sélecteur de longueur de point » à la page 12.

Attention

Si vous changez le sens de la couture, veillez à soulever l'aiguille du tissu, puis relevez le levier du pied-de-biche et tournez le tissu. Dans le cas contraire, l'aiguille risque de se casser ou la machine pourrait être endommagée.

Tension du fil

La tension du fil affectera la qualité de vos points. Il est possible que vous ayez besoin de la régler lorsque vous changez de tissu ou de fil.

Mémo

• Nous vous recommandons de faire un échantillon d'essai sur un bout de tissu avant de commencer à coudre.

Tension correcte

La tension correcte est importante car une tension trop faible ou trop forte affaiblira vos coutures ou fera des trous dans votre tissu.

Endroit du tissu (2) Envers du tissu (3) Fil de dessus (4) Fil de dessous

La tension supérieure est trop forte

Des boucles apparaîtront sur l'endroit du tissu.

Remarque

• Un mauvais enfilage du fil de la canette peut entraîner une tension excessive du fil de dessus. Si c'est le cas, reportez-vous à la section « Enfilage du fil de dessous » à la page 15 et enfilez de nouveau le fil de la canette.

① Endroit du tissu ② Envers du tissu ③ Fil de dessus ④ Fil de dessous ⑤ Des boucles s'apparaissent sur l'envers du tissu

Solution

Réduisez la tension en réglant la sélection de tension supérieure sur un numéro inférieur.

La tension supérieure est insuffisante

Des boucles apparaîtront sur l'envers du tissu.

Remarque

• Un mauvais enfilage du fil de dessus peut entraîner une tension insuffisante de ce dernier. Dans ce cas, reportez-vous à la section « Enfilage du fil de dessus » à la page 17 et enfilez de nouveau le fil de dessus.

① Endroit du tissu ② Envers du tissu ③ Fil de dessus ④ Fil de dessous ⑤ Des bocules apparaissent sur l'envers du tissu

Solution

Augmentez la tension en réglant le selector de tension supérieure sur un numéro supérieur.

Points droits

Vous pouvez utiliser des points droits pour les coutures standard.

Nom du point	Modèle du point		Longueur du point [mm (po)]	Largeur du point [mm (po)]
	37	27
Point droit	2		1-4 (1/16-3/16)	0-5* (0-3/16)
Point élastique triple	20	15	SS Fixe 2,5 (3/32)

• Toumez le sélecteur de largeur de point pour régler la position de l'aiguille. Régler le sélecteur sur « 5 » sélectionne la position de l'aiguille à gauche, le régler sur « 0 » sélectionne la position de l'aiguille à droite. Reportez-vous à la section « Sélecteur de largeur de point » à la page 12.

Surpiques et tissus élastiques

Vous pouvez utiliser un point droit pour les surpiques ou pour coudre des tissus fins.

Vous pouvez utiliser le triple point élastique pour coudre des tissus élastiques.

Points zigzag

Nom du point	Modèle du point	Longueur du point [mm (po)]	Largeur du point [mm (po)]
Point zigzag	3	F-4 (1/64-3/16)	0-5 (0-3/16)

Point zigzag

Tournez le sélecteur de modèle de point dans la position Point zigzag, puis commencez à coudre.

Nous vous recommandons d'utiliser le point droit au début et à la fin des points zigzag. (Cela sert de point de renfort.)

Point plumetis

Régler la longueur du point zigzag sur la plage « F » - « 1 » permet d'effectuer un point plumetis (point zigzag serré). Ce point est utilisé pour réaliser des boutonnières et des points décoratifs. Réglez le sélecteur de modèle de point sur le point zigzag, la longueur de point sur « F » - « 1 » et le sélecteur de largeur de point entre « 0 » et « 5 »

Points ourlet invisible

Nom du point	Modèle du point	Longueur du point [mm (po)]	Largeur du point [mm (po)]
Point ourlet invisible	4	F-2 (1/64-1/16)	3-5 (1/8-3/16)
	<3
Point ourlet invisible élastique	7	F-1,5 (1/64-1/16)	3-5 (1/8-3/16)
	>WW

Vous pouvez utiliser le point ourlet invisible pour finir le bord d'un travail de couture, comme l'ourlet de pantalons, sans que le point soit visible. Point ourlet invisible: couture sur des tissus non élastiques. Point ourlet invisible élastique: pour les tissus élastiques.

Mémo

• En cas de pièces cylindriques trop petites pour glisser sur le bras, ou en cas de longueur insuffisante, le tissu n'est pas entraîné, et le résultat risque d'être décevant.

Mettez la jupe ou le pantalon sur l'envers.

Envers du tissu Endroit du tissu Bas Bord du tissu

Envers du tissu Endroit du tissu Bord du tissu Bord de l'Ourlet souhaite

latérale>

Marquez un repère à la craie sur le tissu à environ 5 mm (3/16 po) du bord du tissu, puis faufilez-le.

Envers du tissu Endroit du tissu Bord du tissu (4) Points de fauillage 5mm(3/16po) Bordoflouretouhaite

① Envers du tissu ② Bord du tissu ③ Fauilage ④ 5mm (3/16 ⑤ Bord de l'oulet souhaite ⑥ Endroit du tissu

⑦ Point de faufilage

Envers du tissu ② Endroit du tissu ⑤ Faufilage ④ Bord du tissu ⑤ Bord de l'ouverture souhaitée ⑥ Point de faufilage

Retirez le plateau et cousez en mode bras libre.

• Pour plus de détails sur la couture en mode bras libre, reportez-vous à la section « Couture de pièces cylindriques » (Page 25).

① Bras

9 Placez le tissu sous le pied-de-biche et regalez la largeur du point jusqu'à ce que la couture soit juste au bord du pli de l'ourlet.

① Envers du tissu ② Pli de l'ourlet ③ Point de chute de l'aiguille

① Aiguille ② Point de chute de l'aiguille ③ Pli de l'ourlet

Largeur de point

Abaissez le levier du pied-de-biche.

• Pour plus de détails sur la modification de la largeur du point, reportez-vous à la section « Sélecteur de largeur de point » à la page 12.

Réduisez votre vitesse de couture en tenant le tissu avec vos mains de sorte que la couture soit juste au bord du pli de l'ourlet. Retirez le point de faufilage et retournez le tissu.

Envers du tissu ② Endroit du tissu

Points de bordure repliée

Nom du point	Modèle du point	Longueurdu point [mm (po)]	Largeur du point [mm (po)]
Point de bordure repliée	5 ............	F-3 (1/64-1/8)	3-5 (1/8-3/16)

Le point de cordure repliée permet de coudre un picot (de type dentelle) sur du tissu léger.

1 Réglez la tension du fil pour qu’elle soit supérieure à la normale. Placez le tissu sous le pied-de-biche pour qu’il soit cousu le long du biais, les points droits cousus sur la ligne de couture et les points zigzag légèrement au-dessus du bord plié.

Cousez à vitesse réduite.

Points droits Points zigzag

Points élastiques

Nom du point	Modèle du point	Longueur du point [mm (po)]	Largeur du point [mm (po)]
Point élastique	6	F-2,5	3-5
	...	(1/64-3/32)	(1/8-3/16)
	...

Vous pouvez utiliser le point élastique pour raccommoder, pour coudre de l'élastique ou pour assembler des tissus. Chaque opération est expliquée ci-dessous.

Raccommodage

1 Placez le tissu de renfort sous l'endroit que vous désirez raccommoder.

Utilisez les épingles de faufilage pour maintenir le tissu de renfort.

Cousez à l'aide du point élastique en suivant la ligne de la déchirure, comme illustré.

Couture d'élastique

Épinglez le ruban élastique à l'envers du tissu. Tandis que vous cousez, étirez l'élastique devant et derrière le pied-de-biche.

Assemblage de tissus

Vous pouvez utiliser le point élastique pour assembler deux morceaux de tissu; ce point est très efficace lorsqu'il vous cousez des tricots. Si vous utilisez du fil en nylon, le point sera invisible.

Cousez-les ensemble en utilisant le point élastique. veillez à maintenir les deux bords des tissus très précis l'un de l'autre.

• Pour cela, utilisez les épingles de couture.

Points double action

Nom du point	Modèle du point		Longueur du point [mm (po)]	Largeur du point [mm (po)]
	37	27
Point double action	9		F-3 (1/64-1/8)	3-5 (1/8-3/16)
Point d'assemblage	10		F-3 (1/64-1/8)	3-5 (1/8-3/16)
Point rempart	11		F-3 (1/64-1/8)	3-5 (1/8-3/16)
Point ourlet décoratif	29	24	SS Fixe 2,5 (3/32)	3-5 (1/8-3/16)

Ces points permettent d'assembler deux morceaux de tissu, comme pour la réalisation d’un patchwork.

Exemple : patchwork avec point double action

Ligne de couture souhaitée Point droit Point double action

Points fagot

Nom du point	Modèle du point		Longueurdu point [mm (po)]	Largeur du point [mm (po)]
	37	27
Point fagot	27	22	SS Fixe 2,5 (3/32)	3-5 (1/8-3/16)
Point décoratif	28	23	SS Fixe 2,5 (3/32)	3-5 (1/8-3/16)

Ces points permettent d'assembler deux morceaux de tissu tout en laissant un espace entre leurs bords. Ce point est plus décoratif lorsque vous utilisez du fil éclair.

Plier les deux pièces de tissu le long de leur couture à l'aide d'un fer à repasser.

2 Faufiliez les deux pièces de tissu, séparées d'environ 2 mm (1/16 po), sur du papier fin ou sur une feuille de renfort de broderie soluble.

Papier fin ou renfort de broderie soluble. Tracer une ligne au milieu. Points de faufilage : 2 mm (1/16 po).

Réglez la largeur de point sur « 5

Effectuez la couture, le centre du pied-de-biche étant aligné sur le milieu de l'espace séparant les deux pièces de tissu.

5 À la fin de la couture, retirez le papier et les points de faufilage.

Points de surjet

Nom du point	Modèle du point		Longueur du point [mm (po)]	Largeur du point [mm (po)]
	37	27
Point bordure repliee elastique	12		F-3 (1/64-1/8)	3-5 (1/8-3/16)
	<>
Point elastique de surjet	22	17	SS Fixe 2,5 (3/32)	3-5 (1/8-3/16)
	ΔΔ	ΔΔ
	23	18	SS Fixe 2,5 (3/32)	3-5 (1/8-3/16)
Point peigne	25	20	SS Fixe 2,5 (3/32)	3-5 (1/8-3/16)

Ces points permettent d'assembler des coutures et de les terminer en une seule opération. Point élastique de surjet : pour la couture de tissus élastiques.

1 Mettez le tissu sous le pied-de-biche de façon à ce que la ligne de la couture (ou la pointe de la flèche) soit à environ 3 mm (1/8 po) à gauche du centre du pied-de-biche.

Ce point est le plus efficace avec une réserve de couture d'environ 5 mm (3/16 po), car cela permet au côtes croît (zigzag) du point de surjeter le bord coupé du tissu.

5 mm (3/16 po) 3 mm (1/8 po)

• Si la réserve de couture est plus large que le modèle du point, couper le surplus de tissu après avoir effectué la couture.

Mémo

Lorsque vous réalisez un point élastique de surjet, positionnez le tissu de sorte que son bord se trouve à gauche de l’aiguille.

Points plume

Nom du point	Modèle du point		Longueur du point [mm (po)]	Largeur du point [mm (po)]
	37	27
Point plume	24	19	SS Fixe 2,5 (3/32)	3-5 (1/8-3/16)

Utilisez le point plume comme surpiqûre décorative lorsque vous brodez ou effectuez des ourlets à des couvertures, des nappes ou des draperies.

Placez l'endroit du tissu vers le haut et cousez à 1 cm (1/2 po) du bord du tissu.

Coupez près de la couture. Le point empêchera le tissu de s'effilocher.

Triple point zigzag élastique

Nom du point	Modèle du point		Longueur du point [mm (po)]	Largeur du point [mm (po)]
	37	27
Triple point zigzag élastique	21	16	SS Fixe 2,5 (3/32)	3-5 (1/8-3/16)

Ce point peut être utilisé à chaque fois qu'un point zigzag serait utilisé pour coudre des tissus élastiques lourds. Le triple point zigzag élastique peut également servir de surpiqûre décorative.

Points décoratifs

Nom du point	Modèle du point		Nom du point	Modèle du point
	37	27		37	27
Point feston	8		Point décoratif	30	25
Point perle	13		Point décoratif	31	26
Point flèche	14		Point décoratif	32	27
Point parlélogramme	15	—	Point décoratif	33	—
Point feston	16	—	Point décoratif	34	—
Point éclair	17	—	Point de liaison	35	—
Point carré	18	—	Point décoratif	36	—
Point décoratif	19	—	Point décoratif	37	—
Point décoratif	20	21

Ces points peuvent être utilisés pour des surpiqures décoratives et pour des smocks. Reportez-vous à la page 10 pour connaître la longueur et la largeur de point recommandées de chaque point.

Attention

• Mettez toujours la machine hors tension avant de replacer le pied-de-biche. En effet, vous risquez de vous blesser si vous appuyez accidentellement sur la pédale et que la machine commence à coudre.

Réalisation d'une boutonnière (boutonnière automatique en une étape)

Modèle du point	Longueur du point [mm (po)]	Largeur du point [mm (po)]	Pied-de-biche
1 mm	F-1,5 (1/64-1/16)	3-5 (1/8-3/16)	Pied pour boutonnières « A »

L'exécution d'une boutonnière est une opération simple qui donne des résultats fréables.

Grâce au mode de point Boutonnière automatique en une étape, vous pouvez coudre une boutonnière en changeant automatiquement le sens de la couture si vous utilisez le levier boutonnières et le pied pour boutonnières.

Remarque

Lorsque vous cousez un modèle de point autre que pour une boutonnière, n'abaissez pas, ne touchez pas ou ne déplacez pas le levier boutonnières, sinon les points risquent d'être décalés ou cousus de manière inappropriée.

Mémo

• Nous vous recommandons de vous exercer à faire une boutonnière sur un morceau de tissu avant d'essayer de la réaliser sur le vêtement lui-même. Lorsque vous faites des boutonnières sur des tissus mous, placez un tissu stabilisateur sur le dessus du tissu.

Réalisation d'une boutonnière

En utilisant de la craie de tailleur, marquez la position et la longueur de la boutonnière sur le tissu.

Repères sur le tissu ② Couture de boutonnières

Fixez le pied pour boutonnières « A » et réglez le sélecteur de modèle de point sur Boutonnière. Ouvrez la plaque pour bouton et insérez le bouton.

Plaque pour bouton

Si le bouton n'entre pas dans la plaque du guide-bouton

Additionnez le diamètre et l'épaissur du bouton, puis réglez la plaque du guide-bouton sur la longueur ainsi obtenue. [La distance entre les repères de la réglette du pied-de-biche correspond à 5 mm (3/16 po).]

① Reglette du pied-de-biche ② Longueur de la boutonnière (diamètre + épaissier du bouton) ③ 5mm (3/16 po)

Exemple: pour un bouton de 15mm (9/16 po) de diamètre et de 10mm (3/8 po) d'épaissier, la plaque du guide-bouton doit être réglée sur 25mm (1 po) sur la réglette.

① 10mm (3/8 po) ② 15mm(9/16po)

5 Vous devez d'abord coudre la bride d'arrêt avant. abaissez le pied-de-biche pour aligner ses repères sur celui indiqué sur le tissu.

Repère de départ sur le tissu ② Repères sur le pied-de-biche

6 Abaissez le levier boutonnières et poussez-le délicatement vers l'arrière.

① Levier boutonnières

Remarque

Si la couture de la boutonnière a été interrompue, cousez l'essai de couture une ou deux fois sur un morceau de tissu avant de continuer votre travail de couture. Il peut être qu'une couture reprise après avoir été interrompue soit incorrecte. Si vous nevez coudre des rabats épais et si le tissu n'est pas entraîné, cousez avec un point plus grossier (plus long).

Remplacez le levier boutonnières dans sa position d'origine.

12 Insérez une épingle à l'extrémité de la boutonnière pour éviter de couper la couture, puis utilisez un découd-vite pour couper dans la direction de l'épingle et ouvrir la boutonnière.

découvre-vite Epingle

Attention

Lorsque vous ouvrez la boutonnière avec le découd-vite, ne placez pas vos mains dans le sens de la découpe, sinon vous risquez de vous blesser si le découd-vite glisse. N'utilisez pas le découd-vite pour une application autre que celle pour laquelle il est destiné.

Réalisation d'une boutonnière sur des tissus élastiques Lorsque vous réaliserez des boutonnières sur des tissus élastiques, cousez les points de boutonnière sur un fil de guipage. Respectez les étapes 1 à 6 indiquées dans la section « Résolution d'une boutonnière » à la page 34. Fixez le fil de guipage à l'arrière du pied pour boutonnières, ramenez les deux extrémités du fil de guipage vers l'avant du pied, insérez-les dans les rainures, puis nouez-les temporairement.

3 Régalez la largeur du point de façon à ce qu'elle corresponde au diamètre du fil de guipage. Commencez à coudre.

5 Une fois le travail de couture terminé, tirez doucement sur le fil de guipage afin qu'il soit bien tendu, puis coupez les extrémités qui dépasse.

Équilibrage de boutonnières

Si les points des deux côtés de la boutonnière ne sont pas semblables, vous pouvez faire les ajustements suivants.

Réglez la sélection de longueur de point entre « F » et « 1,5 » et cousez la boutonnière sur un morceau de tissu pour évaluer l'entraînement du tissu. Si le côté droit de la boutonnière est trop ouvert ou trop serré, régalez l'entraînement du tissu à l'aide du sélecteur de longueur de point.

Cote droite (2) Plus court ③ Plus long

Après obtention d'un entraînement satisfaisant du côté droit, cousez la boutonnière et évaluez l'entraînement. Si le côté gauche est trop ouvert ou serré par rapport au côté droit, régalez la vis d'équilibrage des boutonnières comme décrit dans les paragraphes suivants.

Vis d'équilibrage des boutonnières Côté gauche Aspect de la boutonnière

Si le côté gauche est trop ouvert, tournez la vis d'équilibrage des boutonnieres à l'aide d'un gros tournevis dans le sens « — »

Si le côté gauche est trop serré, tournez la vis d'équilibrage des boutonnières à l'aide d'un gros tournevis dans le sens « + »

• Ce réglage permet aux deux côtés de la boutonnière d'être identiques.

Couture de boutons

Nom du point	Modèle du point	Longueur du point [mm (po)]	Largeur du point [mm (po)]	Pied-de-biche	Autres accessoires
Point zigzag	3	F (1/64)	N'importe laquelle	Pied pour boutons « M »	Plaque à reprimer

Mesurez la distance entre les boutonnières et marquez le tissu. Puis, régalez la largeur du point pour qu'elle soit identique à la distance séparant les deux trous du bouton.

2 Mettez la machine hors tension. 3 Remplacez le pied-de-biche par le pied pour boutons « M »

Placez la plaque à reprendre sur la plaque d'aiguille.

5 Mettez la machine sous tension. 6 Mettez un bouton entre le pied et le tissu et assurez-vous que l'aiguille pénètre dans les trous sans toucher le bouton. Si elle le touche, reportez-vous à l'étape 1.

Cousez environ 10 points à vitesse réduite.

ATTENTION

Veillez à ce que l'aiguille ne touche pas le bouton pendant la couture. L'aiguille pourrait se casser et vous pourriez vous blesser.

Tirez le fil de dessus à la fin de la couture vers l'envers du tissu, puis nouez-le avec le fil de la canette.

À l'aide d'une paire de ciseaux, coupez le fil de dessus et le fil de la canette au début de la couture.

Attention

• Mettez toujours la machine hors tension avant de replacer le pied-de-biche. En effet, vous risquez de vous blesser si vous appuyez accidentellement sur la pédale et que la machine commence à coudre.

Fixation d'une fermeture à glissière

Nom du point	Modèle du point	Longueur du point [mm (po)]	Largeur du point [mm (po)]	Pied-de-biche
Point droit	2	2-3(1/16-1/8)	2,5(central)(3/32)	Pied pour fermeture à glissière « 1 »

Voupeus utiliser le pied pour fermeture à glissiere «1» pour coudre différents types de fermetures à glissiere et vous pouvez le positionner facilement droite ou à gauche de l'aiguille. Lorsque vous cousez avec la fermeture à glissiere à droite, fixez le talon à la cheville gauche du pied pour fermeture à glissiere. Lorsque vous cousez avec la fermeture à glissiere à gauche, fixez le talon à la cheville droite du pied pour fermeture à glissiere.

① Cheville droite pour la couture d'une fermeture à glissière à gauche ② Cheville gauche pour la couture d'une fermeture à glissière à droite ③ Point de chute de l'aiguille pour la couture d'une fermeture à glissée à gauche ④ Point de chute de l'aiguille pour la couture d'une fermeture à glissée à droite

Préparez le tissu, la fermeture à glissière faufilée sur l'envers.

1. Points de faufilage (2) Points inverses (3) Envers du tissu 4. Extrémité de l'ouverture de la fermeture à glissière 5. Fermeture à glissière

Mettez la machine hors tension. Fixez le pied pour fermeture à glissière « I »

Attention

• Tournez la molette vers vous (dans le sens inverse des aiguilles d'une montre) et vérifiez que l'aiguille ne touche pas le pied pour fermeture à glissière avant de commencer à coudre. Si vous désirez un point différent, l'aiguille touchera le pied-de-biche, cassera et vous risqueriez de vous blesser.

Mettez la machine sous tension.

L'endroit du tissu orienté vers le haut, continuez à coudre avec la fermeture à glissière à droite du pied-de-biche.

① Extrémité de l'ouverture de la fermeture à glissière (2) Points de faufilage ③ Fermeture à glissière

• Cousez les points dans l'ordre, de 1 à 3.

Attention

Veillez à ce que l'aiguille n'entre pas en contact avec la fermeture à glissière tandis que vous êtes en train de coudre. Si l'aiguille entre en contact avec la fermeture à glissière, elle pourrait se casser et vous pourriez vous blesser.

Une fois la couture terminée, retirez les points de fauillage.

Création de fronces

Nom du point	Modèle du point	Longueur du point [mm (po)]
Point droit	2	4 (3/16)

Relâchez la tension du fil de dessus de façon à ce que le fil de dessous soit posé sur l'envers du tissu. Cousez une ou plusieurs rangées de points droits. Tirez sur les fils de dessous pour froncer le tissu.

Réparation

Nom du point	Modèle du point	Longueur du point [mm (po)]	Autres accessoires
Point droit	2	N'importe laquelle	Plaque à reprimer

1 Mettez la machine hors tension. Placez la plaque à reprimer sur la plaque d'aiguille, puis mettez la machine sous tension.

Retirez le pied-de-biche et son support, puis abaissez le levier du pied-de-biche. 3 Placez la partie à reprimer ainsi qu'un morceau de tissu de renfort sous le pied-de-biche.

4 Mettez la machine sous tension. Commencez à coudre en tirant doucement sur le tissu en alternant le sens dans lequel vous le tirez, soit vers vous, soit dans la direction opposée.

Remarque

• Cousez tout en maintenant le tissu étiré afin de le maintenir en place.

Répétez ce mouvement jusqu'à ce que la partie en cours de reprisage soit remplie de lignes parallèles de points.

Appliqués

Nom du point	Modèle du point	Longueur du point [mm (po)]	Largeur du point [mm (po)]
Point zigzag	3 >	F-2 (1/64-1/16)	N'importe laquelle

Vous pouvez créer un appliqué en coupant une forme dans un morceau de tissu différent et en l'appliquant en tant que décoration.

Faufilez la forme coupée sur le tissu.

Cousez soigneusement le long du bord de la forme avec un point zigzag.

Comment utiliser le pied pour ourlets invisibles

Nom du point	Modèle du point	Longueur du point [mm (po)]	Largeur du point [mm (po)]
Point droit	2	N'importe laquelle	N'importe laquelle
Point zigzag	3	1-4 (1/16-3/16)	0-5 (0-3/16)
Point 0relt invisible	4	F-2 (1/64-1/16)	3-5 (1/8-3/16)
Point 0relt invisible élastique	7	F-1,5 (1/64-1/16)	3-5 (1/8-3/16)

Ce pied est pratique non seulement pour les points ourlets invisibles mais aussi pour les coutures et les finitions.

Pour une finition

1. Mettez la machine hors tension. Fixez le pied pour ourlets invisibles. Mettez la machine sous tension. 3. Positionnez l'aiguille en fonction de la distance à laquelle vous souhaitez coudre le point par rapport au bord du tissu, puis abaissez-la. 4. Tournez la vis du guide du pied et regalez soigneusement pour guider le tissu.

① Vis ② Guide

Pour une couture

1 Mettez la machine hors tension. Fixez le pied pour ourlets invisibles. Mettez la machine sous tension. 3 Réglez le sélecteur de modèle de point sur le point droit, puis définissez la largeur du point sur « 2,5 » (3/32 po) (central). Alignez le guide du pied sur le positionnement de l'aiguille. Réglez le sélecteur de modèle de point sur le point zigzag. 5 Placez le tissu sous le pied de façon à aligner le guide du pied entre les deux bords du tissu. 6 Abaissez le pied-de-biche et commencez à coudre.

Pour les points ourlet invisibles

Pour les points ourlet invisibles, réglez le guide sur l'ourlet piè à l'aide de la vis.

• Pour plus de détails sur les points ourlet invisibles, voir page 28.

① Vis ② Guide ③ Ourlet pié

Restrictions sur l'application d'huile sur la machine

Pour éviter d'endommager la machine, l'utilisateur ne doit pas appliquer d'huile par lui-même.

Cette machine a été fabriquée avec la quantité nécessaire d'huile appliquée pour garantir une utilisation correcte et ne requiert donc aucun entretien régulier en ce qui concerne l'application d'huile.

En cas de problème, par exemple des difficultés pour tourner la molette ou l'émission d'un bruit inhabituel, arrêtez immédiatement d'utiliser la machine et contactez ce revendeur agrée ou le centre de service agrée le plus proche.

Précautions relatives au rangement de la machine

Ne rangez pas la machine dans l'un des endroits décrits ci-dessous, sinon vous risquez d'endommager la machine (par exemple, apparition de rouille due à la condensation).

Endroit exposé à des températures extrêmement élevées Endroit exposé à des températures extrêmement basses Endroit exposé à des changements extrêmes de températures Endroit exposé à un taux d'humidité ou de vapeur élevé - À proximité d'une flamme, d'un radiateur ou d'un climatiseur - À l'extérieur ou dans un endroit exposé aux rayons directs du soleil Endroit extrêmement poussiéreux ou graisseux

Remarque

Pour allonger la durée de vie de cette machine, mettez-la sous tension et utilisez-la régulièrement.

Si vous la rangez pendant une période prolongée sans l'utiliser, elle risque d'être moins efficace.

Attention

Veillez à débrancher la machine avant de la nettoyer, sinon vous risquez de recevoir une décharge électrique ou de vous blesser.

Mettez la machine hors tension et débranchez-la.

Relevez l'aiguille et le pied-de-biche.

Desserrez la vis du pied-de-biche et la vis du pince-aiguille pour enlever le support du pied-de-biche et l'aiguille.

Utilisez un tournevis en forme de disque pour enlever les deux vis. Soulevez la plaque d’aiguille comme illustré, puis faites-la glisser vers la gauche pour l’enlever.

Utilisez le tournevis en forme de disque

Utilisez la brosse de nettoyage ou un aspirateur pour enlever la poussière de la coursière et de ses alentours.

Brosse de nettoyage Coursière - N'appliquez pas d'huile sur le boitier de la canette.

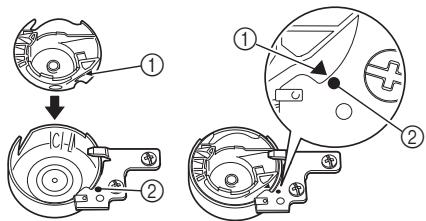

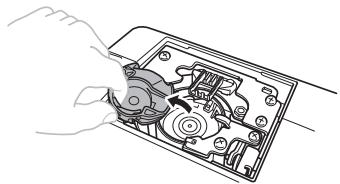

7 Insérez le boitier de la canette de sorte que le repère ▲ sur le boitier s'aligne sur le repère ● sur la machine, comme illustré ci-dessous.

• Alignez les repères et ●.

① Repère ▲

(2) Repère ③ Boîtier de la canette

• Veillez à ce que les points indiqués soient alignés avant d'installer le boîtier de la canette.

8 Installez la plaque d'aiguille, puis serrez les vis.

① Vis - Veillez à installer correctement la plaque d'aiguille.

Attention

N'utilisez jamais un boîtier de canette rayé, sinon le fil de dessus pourrait s'emmêler, l'aiguille pourrait se casser ou la qualité des coutures pourrait être affectée. Pour acheter un nouveau boîtier de canette (réf. : XE9326-001), contactez le centre de service agréé le plus proche. Veillez à monter le boîtier de la canette correctement, sinon l'aiguille pourrait se casser.

Dépannage

Si la machine ne fonctionne plus correctement, vérifie si les problèmes suivants en sont la cause avant de faire appel au service de dépannage. Vous pouvez résoudre la plupart des problèmes vous-même. Pour une aide supplémentaire, le Centre de solutions Brother propose des réponses aux questions fréquemment posées (dans la FAQ, « Foire aux questions ») et des conseils de dépannage régulièrement actualisés. Consultez notre site à l'adresse « http://solutions.brother.com ». Si le problème persiste, contactez votre revendeur ou le centre de service/agréé le plus proche.

Symptôme	Cause possible	Comment y remédier	Page
La machine à coudre ne fonctionne pas.	L'interrupteur principal est dans la position d'arrêt.	Mettez l'interrupteur principal dans la position d'arrêt.	7
	L'axe du dévidoir est poussé vers la droite.	Poussez l'axe du dévidoir vers la gauche.	14
	Vous n'avez pas utilisé correctement la pédale du rhéostat.	Utilisé correctement la pédale du rhéostat.	7
Impossible de retirer le tissu cousu avec la machine.	Le fil est emméché en dessous de la plaque d'aiguille.	Soulevez le tissu et coupez les fils en dessous, puis nettoyez la coursière.	41
L'aiguille se casse.	L'aiguille n'est pas installée correctement.	Installez l'aiguille correctement.	7
	La vis du pince-aiguille est desserrée.	Utilisé le tournevis en forme de disque pour serrer fermement la vis.	8
	L'aiguille est tordue ou emoussée.	Remplacez l'aiguille.	7
	Le fil de dessus n'a pas été enfilé correctement.	Rectifié l'enfilage du fil de dessus.	17
	Vous n'avez pas utilisé la combinaison correcte de tissu, de fil et d'aiguille.	Choisissez un fil et une aiguille qui sont appropriés au type de tissu.	22
	Le pied-de-biche que vous utilissez n'est pas approprié au type de point que vous foulez coudre.	Utilisé le pied-de-biche approprié au type de point que vous foulez utiliser.	-
	La tension du fil de dessus est trop élevé.	Réduisez la tension du fil de dessus.	27
	Vous tirez trop sur le tissu.	Guidez le tissu légèrement.	-
	Vous n'avez pas monté la bobine correctement.	Montez la bobine correctement.	18, 25
	Les alentours du trou dans la plaque d'aiguille ou le pied-de-biche sont rayés.	Remplacez la plaque d'aiguille. Contactez votre revendeur ou le centre de service agrée le plus proche.	-
	Le boîtier de la canette est rayé.	Remplacez le boîtier de la canette. Contactez votre revendeur ou le centre de service agrée le plus proche.	-
	Vous avez utilisé une canette qui n'a pas été conçue pour cette machine.	Utilisé une canette qui a été conçue pour cette machine.	13
Le fil de dessus se casse.	Vous n'avez pas enfilé correctement le fil de dessus. (par exemple, vous n'avez pas monté la bobine correctement, ou le fil est sorti du guide au-dessus de l'aiguille).	Rectifiez l'enfilage du fil de dessus.	17
	Le fil est emméché ou présente des nœuds.	Démélez le fil et défaites les nœuds.	-
	L'aiguille n'est pas appropriée au fil que vous utilisez.	Choisissez une aiguille appropriée au type de point que vous utilisez.	22
	La tension du fil de dessus est trop élevé.	Réduisez la tension du fil de dessus.	27
▲Le fil de dessus se casse.	L'aiguille est tordue ou émoussée.	Remplacez l'aiguille.	7
	L'aiguille n'est pas installée correctement.	Installez l'aiguille correctement.	7
	Les alentours du trou dans la plaque d'aiguille ou le pied-de-biche sont rayés.	Remplacez la plaque d'aiguille.Contactdez-vous revendeur ou le centre de service agréé le plus proche.	-
	Le boîtier de la canette est rayé ou présente une Bavure.	Remplacez le boîtier de la canette.Contactdez-vous revendeur ou le centre de service agréé le plus proche.	-
	Vous avez utilisé une canette qui n'a pas été-Conque pour cette machine.	Utilisez une canette qui a été-Conque pour cette machine.	13
Le fil de dessous est emméchéé ou se casse.	Vous n'avez pas bobiné correctement le fil de la canette.	Bobinez correctement le fil de la canette.	13
	La canette est rayée ou elle ne tourne pas régulièrement.	Remplacez la canette.	-
	Le fil est emméchéé.	Retirez le fil emméchéé et nettoyez la coursière.	41
	Vous avez utilisé une canette qui n'a pas été-Conque pour cette machine.	Utilisez une canette qui a été-Conque pour cette machine.	13
	La canette n'est pas mise en place correctement.	Réinstalléz correctement le fil de la canette.	15-16
La tension du fil n'est pas correcte.	Vous n'avez pas enfilé correctement le fil de dessus.	Rectifiez l'enfilage du fil de dessus.	17
	Vous n'avez pas bobiné correctement le fil de la canette.	Bobinez correctement le fil de la canette.	13
	Vous n'avez pas utilisé la combinaison correcte de fil et d'aiguille pour le tissu que vous utilisez.	Choisissez un fil et une aiguille qui sont appropriés au type de tissu.	22
	Vous n'avez pas fixé correctement le support du pied-de-biche.	Fixez correctement le support du pied-de-biche.	-
	La tension du fil n'est pas correcte.	Réglez la tension du fil de dessus.	27
	Vous avez utilisé une canette qui n'a pas été-Conque pour cette machine.	Utilisez une canette qui a été-Conque pour cette machine.	13
	La canette n'est pas mise en place correctement.	Réinstalléz correctement le fil de la canette.	15-16
Le tissu est froissé.	Vous n'avez pas enfilé le fil de dessus correctement ou vous n'avez pas monté la canette correctement.	Enfilez correctement le fil de dessus et bobinez correctement le fil de la canette.	13-21
	Vous n'avez pas monté la bobine correctement.	Montez la bobine correctement.	18, 25
	Vous n'avez pas utilisé la combinaison correcte de tissu, de fil et d'aiguille.	Choisissez un fil et une aiguille qui sont appropriés au type de tissu.	22
	L'aiguille est tordue ou émoussée.	Remplacez l'aiguille.	7
	Si vous cousez des tissus fins, ceux-ci ne sont pas entrainés correctement.	Placez un tissu stabilisateur sous le tissu.	25
	Si vous cousez des tissus fins, le point est trop grossier.	Diminuez la longueur de point.	12
	Le pied-de-biche que vous utilisez n'est pas approprié au type de point que vous voulez coude.	Utilisez le pied-de-biche approprié au type de point que vous voulez utiliser.	38
▲Le tissu est froissé.	La tension du fil n'est pas correcte.	Réglez la tension du fil de dessus.	27
Des points sont sautés.	Vous n'avez pas enfilé correctement le fil de dessus.	Rectifiez l'enfilage du fil de dessus.	17
	Vous n'avez pas utilisé la combinaison correcte de tissu, de fil et d'aiguille.	Choisissez un fil et une aiguille qui sont appropriés au type de tissu.	22
	L'aiguille est tordue ou émoussée.	Remplacez l'aiguille.	7
	L'aiguille n'est pas installée correctement.	Installez l'aiguille correctement.	7
	De la poussière s'est accumulée sous la plaque d'aiguille ou dans le boîtier de la canette.	Enlevez la plaque d'aiguille et nettoyez la plaque et le boîtier de la canette.	41
Vous ne pouvez pas utiliser l'enfile-aiguille.	Vous n'avez pas relevé l'aiguille dans la position correcte.	Relevez l'aiguille en tournant la molette vers vous (dans le sens inverse des aiguilles d'une montre) de sorte que le repère de la molette soit orienté vers le haut.	19
	Vous n'avez pas inséré l'aiguille correctement.	Insérez l'aiguille correctement.	7
Le point n'est pasCUSu correctement.	Le pied-de-biche que vous utiliserez n'est pas correct pour ce type de point.	Utilisez le pied-de-biche approprié au type de point que vous fouze utiliser.	-
	La tension du fil n'est pas correcte.	Réglez la tension du fil de dessus.	27
	Le fil est emmélé.	Retirez le fil emmélé. Si le fil est emmélé dans le boîtier de la canette, nettoyez le boîtier.	41
Le tissu n'est pas entrainé.	Le point est trop fin.	Augmentez la longueur du point.	-
	La plaque à reprimer est montée sur la plaque d'aiguille.	Enlevez la plaque à reprimer.	-
	Vous n'avez pas utilisé la combinaison correcte de tissu, de fil et d'aiguille.	Choisissez un fil et une aiguille qui sont appropriés au type de tissu.	22
	Le fil est emmélé, par exemple dans la coursière.	Retirez le fil emmélé. Si le fil est emmélé dans la coursière, nettoyez cette dernière.	41
	Le pied-de-biche que vous utiliserez n'est pas approprié au type de point que vous fouze coudre.	Utilisez le pied-de-biche approprié au type de point que vous fouze utiliser.	38

Accessoires 4

en option 4

Aiguille

combinaisons de tissu et d'aiguille 22

replacement 7

verification 7

Aiguilles jumelles

couture 25

fixation 8, 25

Appliqués 39

Bobinage de la canette 13

Boutonniere

équilibrage 36

réalisation 34

Boutonnière automatique en une étape...5, 34

Branchement de la fiche du cordon

d'alimentation 6

Canette à installation rapide 16, 21

Changement du pied-de-biche 8

Combinaisons de tissu, fil et aiguille 22

Comment faire le sorting du fil de dessous 21

Coupe-fil 24

Couture de boutons 37

Création de fronces 39

Dépannage 43

Enfilage aiguille jumelée 26

enfilade-aiguille 19

fil de dessous 15, 16

fil de dessus 17

Enfilage du fil de dessous 15

canette à installation rapide 16, 21

Enfilage du fil de dessus 17

Enfile-aiguille 19

Entretien 41

Fixation d'une fermeture à glissière 38

Interrupteur de la lampe 7

Interrupteur principal 7

Lever de couture en marche arrière 13

Mode de bras libre 25

Modèles de points 10

Molette 17

Nettoyage 41

Nettoyage de la coursière 41

Pédale du rhéostat 7

Pièces principales 5

Pied pour ourlets invisibles 40

Plaque à repriser 37, 39

Plateau 5

Point plume tis 28

Points intéressés 28 noms 10

Points de bordure repliée 30

Points de surjet 32

Points décoratifs 33

Points double action 31

Points de droite 28

Points élastiques 9, 30

Pointsfagot 31

Points ourlet invisible 28

Points plume 33

Points zigzag 28

Porte-bobine 14, 17 supplémentaire 26

Reprisage 39

Secteur de largeur de point 12

Secteur de longueur de point 12

Secteur de mode de point 9

Sélecteur de tension supérieure 27

Tension du fil 27

Points triples zigzag élastiques 33

Vis d'équilibrage des boutonnières 36
