Prenez quelques minutes pour consulter cette documentation et découvrir les avantages de votre lave-linge. Conformément à la politique de qualité de la marque Bosch, nous soumettons chaque lave-linge qui quitte notre usine à des contrôles minutieux afin de garantir son bon état et son bon fonctionnement. Pour plus d'informations sur nos produits, nos accessoires, nos pièces de rechange et nos services, consultez notre site Internet www.boschhome.com ou adressez-vous à nos centres de service après-vente. Si la notice d'installation et d'utilisation porte sur différents modèles, les différences sont indiquées là où cela est nécessaire.
Règles de présentation : Avertissement ! L'association de ce symbole et de ce mot indique une situation potentiellement dangereuse. En cas de non-observation, risques de blessures voire de mort. Attention ! Ce mot indique une situation potentiellement dangereuse. En cas de non-observation, risques de dégâts matériels et/ou d'atteinte à l'environnement. 2
Si les tuyaux gèlent, ils peuvent se fissurer/éclater. Cet appareil doit uniquement être utilisé pour laver du linge domestique, composé d'articles lavables en machine et de lainages lavables à la main (se référer à leur étiquette). L'utilisation de l'appareil à d'autres fins est en dehors de la portée de son application prévue et est interdite. Cet appareil peut être utilisé avec de l'eau courante froide et de la lessive et des produits d'entretien courants du commerce (adaptés à une utilisation en machine). Cet appareil est destiné à être utilisé jusqu'à une hauteur de 4 000 mètres au-dessus du niveau de la mer.
Vérifiez que l'appareil ne présente aucun endommagement visible. Ne mettez pas l'appareil en service s'il est endommagé. En cas de problème, contactez votre revendeur spécialisé ou notre service après-vente. Lisez et observez les notices d'installation et d'utilisation, ainsi que toutes les autres informations fournies avec cet appareil. Conservez soigneusement ces documents. Ils pourront vous être utiles par la suite ou servir aux utilisateurs suivants.
Cependant, il importe de prendre les précautions nécessaires et d'agir avec le plus grand soin lors de l'installation, la maintenance, le nettoyage et l'utilisation de l'appareil.
Ne laissez pas les enfants de moins de 3 ans ni les animaux domestiques s'approcher de cet appareil. Ne laissez pas l'appareil sans surveillance quand des enfants ou d'autres personnes qui ne peuvent pas évaluer les risques se trouvent dans le voisinage.
Les enfants risquent de s'enfermer eux-mêmes à l'intérieur de l'appareil et de mettre ainsi leur vie en péril.
Risque d'asphyxie ! En autorisant les enfants à jouer avec l'emballage/film de plastic ou composants d'emballage, ils risquent de s'y empêtrer ou de les mettre sur leur tête et d'étouffer. Garder l'emballage, film de plastic et composants d'emballage hors de portée des enfants. : Mise en garde
Les lessives et les produits d'entretien peuvent entraîner un empoisonnement en cas d'ingestion. Si vous avalez ces derniers par accident, consultez immédiatement un médecin. Rangez les lessives et les produits d'entretien hors de portée des enfants.
Empêchez les enfants de toucher le hublot de l'appareil lorsque celui-ci est chaud.
Le contact avec des détergents ou des produits d'entretien peut provoquer des irritations des yeux/de la peau. Rincez-vous soigneusement les yeux/la peau s'ils entrent en contact avec de la lessive ou des produits d'entretien. Conservez les lessives et les produits d'entretien hors de portée des enfants. Installation
Un installation non correcte de l'appareil peut comporter des risques. Assurez-vous que : ■
à la tension nominale spécifiée sur l'appareil (plaque signalétique). Les charges connectées et les fusibles requis sont spécifiés sur la plaque signalétique.
La fiche principale est accessible à tout moment. Si vous utilisez un disjoncteur différentiel, utilisez uniquement un disjoncteur portant le marquage suivant : z. La présence de ce marquage est le seul moyen d'être sûr que l'appareil satisfait à tous les règlements en vigueur.
L'altération ou la détérioration du câble principal de l'appareil peut entraîner une décharge électrique, un court-circuit ou un incendie en raison d'une surchauffe. Le câble principal ne peut pas être coudé, écrasé ou altéré et ne peut entrer en contact avec aucune source de chaleur.
à bulle pour pour vous guider, niveler l'appareil à l'aide des pieds à visser. Ri■sque deSi blessure/de dommage saisissez matériel/de dommage à l'appareil'appareil l! vous par des parties saillantes quelconques (ex. le hublot de l'appareil) en vue de le soulever ou de le déplacer, ces parties risquent de se briser et de vous blesser. Ne saisissez pas l'appareil par aucune partie saillante pour le déplacer. 7
Ne soulevez pas l'appareil vous-même. Risque deL'appareil blessure ! ■ présente des arêtes vives sur lesquelles vous risquez de vous couper les mains. Ne saisissez pas l'appareil par ses arêtes vives. Porter des gants de protection pour le soulever. Risque deLes blessure ! flexibles et les câbles ■ principaux peuvent constituer un danger de trébuchement avec des blessures pour conséquence s'ils ne sont pas correctement acheminés. Acheminer les flexibles et les câbles de sorte qu'ils ne constituent aucun danger de trébuchement.
Dommage matériel/dommage à l'appareil ■ En cas de pression d'eau trop élevée ou trop basse, l'appareil risque de ne pas pouvoir fonctionner correctement. Cela peut également provoquer des dommages matériels ou endommager l'appareil. S'assurer que la pression d'eau dans le système d'alimentation en eau soit d' au moins 100 kPa (1 bar) et qu'elle n'excède pas 1000 kPa (10 bars). Dommage matériel/dommage à l'appareil ■ Des dommages matériels ou un dommage à l'appareil risquent d'être la conséquence de tuyaux altérés ou détériorés. Les tuyaux d'eau ne peuvent pas être ni coudés, ni écrasés, ni altérés ni coupés. Dommage matériel/dommage à l'appareil de tuyaux d'une ■ L'utilisation autre marque pour raccorder l'alimentation en eau risque de provoquer des dommages matériels ou d'endommager l'appareil. Utiliser uniquement les tuyaux fournis avec l'appareil ou des tuyaux de rechange d'origine. Dommage matériel/dommage à l'appareil
à l'appareil risquent d'être la conséquence si les dispositifs de sécurité pour le transport ne sont pas enlevés avant d'utiliser l'appareil. Il importe d'enlever complètement tous les dispositifs de sécurité pour le transport avant d'utiliser l'appareil pour la première fois. Conserver séparément ces dispositifs de sécurité pour le transport. Afin d'éviter de détériorer l'appareil en cours de transit, il est important de replacer les dispositifs de sécurité pour le transport si l'appareil doit être transporté.
Bien rincer le linge avec de l'eau avant de le laver dans la machine.
N'utilisez aucun agent de nettoyage qui contient des solvants.
■ Si vous placez tout votre poids/vous asseyez sur le hublot de l'appareil lorsque celui-ci est ouvert, l'appareil risque de basculer et de provoquer des blessures. Ne vous appuyez pas de tout votre poids sur le hublot de l'appareil lorsqu'il est ouvert. Ri■sque deSi blessure ! vous grimpez sur l'appareil, le plan de travail risque de casser et de provoquer des blessures. Ne grimpez pas sur l'appareil. Ri■sque deVous blessure ! risquez de blesser vos mains si vous les introduisez dans le tambour pendant qu'il tourne encore. Patientez jusqu'à ce que le tambour s'arrête de tourner.
Lorsque vous lavez du linge à haute température, vous risquez de vous brûler si vous entrez en contact avec le produit de nettoyage chaud 9
Irritation de la peau/des yeux ! De la lessive et des produits d'entretien risquent d'être projetés si vous ouvrez le bac à produits en cours de fonctionnement de l'appareil. Rincez-vous soigneusement les yeux/la peau s'ils entrent en contact avec de la lessive ou des produits d'entretien. Consulter immédiatement un médecin en cas d'ingestion accidentelle. Attention ! Dommage matériel/dommage à l'appareil ■ Si la quantité de linge dans l'appareil excède la capacité de charge maximum, l'appareil risque de ne pas pouvoir fonctionner correctement. Cela peut également provoquer un dommage matériel ou endommager l'appareil. Ne pas dépasser la capacité de charge maximum de linge sec. S'assurer de respecter les capacités de charge maximum spécifiées pour chacun des programmes → Fiche supplémentaire pour les instructions d'utilisation et d'installation. 10
à l'appareil ■ Des dommages
Utiliser des lessives/produits d'entretien/agents de nettoyage et adoucissants conformément aux instructions du fabricant.
Pour retirer la fiche principale de la prise, toujours tirer la fiche ellemême et non pas par le câble principal, sans quoi celui-ci risque d'être endommagé.
électricien. Ceci s'applique également pour le remplacement du câble principal (si nécessaire). Des câbles principaux de rechange peuvent être commandés auprès de notre service à la clientèle.
Des fumées toxiques peuvent être refoulées par des agents de nettoyage qui contiennent des solvants, par ex. solvant de nettoyage. N'utilisez aucun agent de nettoyage qui contient des solvants.
La pénétration d'humidité dans l'appareil peut provoquer un court-circuit. Ne pas utiliser d'appareil à pression ou à vapeur pour nettoyer votre appareil.
Pour des raisons de sécurité, utiliser uniquement des pièces de rechange et des accessoires d'origine. Attention ! Dommage matériel/dommage à l'appareil Des agents de nettoyage et agents de pré-traitement du linge (p. ex. produit éliminant les taches, sprays de prélavage, etc.) risquent de causer des dommages s'ils entrent en contact avec les surfaces de l'appareil. Veuillez donc prendre en compte ce qui suit : ■
Éliminer tout détergent, spray et autres résidus immédiatement.
N'effectuez pas de prélavage pour le linge normalement sale. Économisez l'énergie et la lessive lorsque vous lavez du linge légèrement ou normalement sale. ~ "Lessive" à la page 25 Les températures qui peuvent être sélectionnées se réfèrent aux étiquettes d'entretien sur les textiles. Les températures utilisées dans la machine peuvent varier de celles indiquées sur les étiquettes afin de garantir la combinaison optimale en matière d'économie d'énergie et de résultats de lavage.
Si le linge est ensuite séché dans un sèche-linge, sélectionnez la vitesse d'essorage en fonction des instructions du fabricant du sèchelinge.
L'humidité à l'intérieur du tambour est due au test final. Le contenu du tambour et les tuyaux fournis avec l'appareil varient selon le modèle. ■ Standard

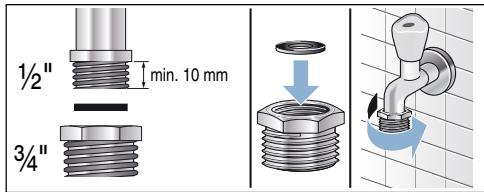

Adaptateur avec rondelle d'étanchéité de 21 mm = ½" à 26,4 mm = ¾" * P Tuyau d'alimentation en eau sur le modèle standard * selon le modèle En plus, un collier de serrage (diamètre de 24 - 40 mm, disponible auprès de revendeurs spécialisés) est requis pour brancher le tuyau de vidange d'eau à un siphon.
– WAF17 pour aligner les pieds de l'appareil
Le lave-linge est très lourd. Faites attention lorsque vous soulevez/transportez le lave-linge ; portez des gants de protection.
Si le tuyau et les câbles secteur ne sont pas installés correctement, il existe un risque de trébuchement et de blessure. Ne laissez pas traîner les câbles et les conduites afin d'éviter tout risque de chute.
Endommagement de l'appareil Les tuyaux gelés peuvent se rompre ou éclater. N'installez pas le lave-linge dans des endroits exposés au gel ou à l'extérieur.
■ Dans un coin, si possible, ■ Sur un panneau de bois résistant à l'eau (d'une épaisseur de 30 mm minimum), vissé solidement au sol.
Dégât des eaux Les points de branchement pour le tuyau d'alimentation en eau et le tuyau de vidange d'eau sont sous haute pression d'eau. Afin d'éviter toute fuite ou tout dégât des eaux, vous devez respecter les instructions de cette section.
Les sols/revêtements de sol souples ne sont pas adaptés. 14
N° de commande WMZ 2200, WX 975600, Z 7080X0
WMZ 20490, WZ 20490, WZ 20520 Ne retirez pas la plaque de recouvrement de l'appareil.
Largeur de niche de 60 cm requise. ■ Installez uniquement le lave-linge sous un plan de travail d'un seul tenant solidement lié aux placards situés de part et d'autre de la niche. ■
Avant d'utiliser l'appareil pour la première fois, assurez-vous d'avoir entièrement retiré les quatre sécurités de transport. Conservez les sécurités dans un endroit sûr. ■ Afin d'éviter tout endommagement lors d'un éventuel transport ultérieur de l'appareil, vous devez replacer les sécurités de transport. Remarque : Conservez les vis et les douilles vissées ensemble dans un endroit sûr.
électrique dans l'eau. Remarques ■ Ne faites fonctionner le lave-linge qu'avec de l'eau potable froide. ■ Ne le branchez pas au mélangeur d'une chaudière à eau chaude non pressurisée. ■ N'utilisez pas un tuyau d'alimentation usé. Utilisez uniquement le tuyau fourni ou un tuyau acheté auprès d'un revendeur spécialisé. ■ Ne coudez ou n'écrasez pas le tuyau d'alimentation en eau. ■ Ne modifiez pas (en le raccourcissant, le coupant) le tuyau d'alimentation en eau (sinon sa solidité n'est plus garantie). ■ Serrez uniquement les raccords vissés à la main. Si les raccords vissés sont trop serrés avec un outil (pince), le pas de vis peut être endommagé.

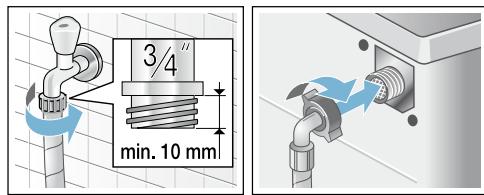

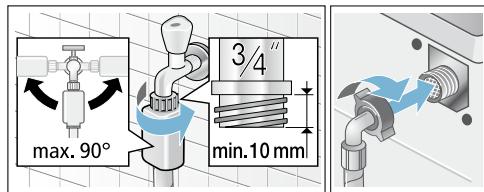

Branchement Branchez le tuyau d'alimentation en eau au robinet d'eau (¾" = 26,4 mm) et à l'appareil (non nécessaire pour les modèles Aqua-Stop car installé en permanence) : ■ Modèle : Standard Assurez-vous que : – La prise n'empêche pas la vidange à partir de l'évier. – L'extrémité du tuyau de vidange n'est pas immergée dans l'eau vidangée. – L'eau est évacuée assez rapidement.

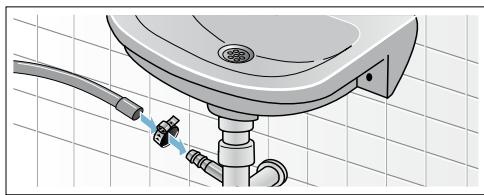

Sécurisez le tuyau de vidange pour l'empêcher de glisser. Remarques ■ Ne coudez pas le tuyau de vidange d'eau et ne le tirez pas dans le sens de la longueur. ■ Différence de hauteur entre la surface d'installation et le tuyau : min. 60 cm, max. 100 cm. Vous pouvez déposer le tuyau de vidange d'eau comme suit : ■ Sortie dans un évier : Mise en garde Risque de brûlure ! Lorsque vous lavez du linge à haute température, vous risquez de vous brûler si vous entrez en contact avec de l'eau chaude (par ex. lorsque vous évacuez de l'eau chaude dans un évier). Ne touchez pas l'eau chaude.
Nivelez l'appareil à l'aide d'un niveau à bulle. Une mise à niveau incorrecte peut entraîner des bruits intenses, des vibrations et des « déplacements » de l'appareil. 1. Dévissez le contre-écrou à l'aide d'une clé en le tournant dans le sens horaire. 17
Les quatre pieds de l'appareil doivent reposer solidement sur le sol. 3. Ne bougez plus le pied et vérifiez à nouveau le niveau. Ce faisant, tenez fermement le pied et ne réglez pas sa hauteur. Les contre-écrous des quatre pieds de l'appareil doivent être fermement vissés contre la carrosserie.
Danger de mort ! Il existe un risque d'électrocution si vous touchez des composants sous tension. ■ Ne touchez et ne tenez jamais la fiche principale avec des mains mouillées. ■ Tirez sur le câble principal uniquement par la fiche et jamais par le câble, car cela pourrait endommager le câble. ■ Ne débranchez jamais la prise secteur en cours de fonctionnement. Respectez les informations suivantes et assurez-vous que :
■ La tension d'alimentation et la tension indiquée sur le lave-linge (plaque signalétique) sont identiques. La charge connectée et le fusible requis sont spécifiés sur la plaque signalétique. ■ Le lave-linge doit uniquement être raccordé à une alimentation en courant alternatif via une prise correctement installée et reliée à la terre. ■ La fiche est adaptée à la prise. ■ La section des câbles est suffisante. ■ Le raccordement à la terre est correctement en place. ■ Le câble secteur est uniquement remplacé par un électricien qualifié (si cela est nécessaire). Des câbles secteur de remplacement sont disponibles auprès du service aprèsvente. ■ Aucun bloc multiprises ni aucune rallonge ne sont utilisés. ■ Si un disjoncteur différentiel est utilisé, utilisez uniquement un type affichant ce symbole : z. Seul ce symbole garantit la conformité avec les réglementations applicables actuellement. ■ La prise secteur est accessible à tout moment. ■ Le câble secteur n'est pas coudé, écrasé, modifié ni coupé. ■ Le câble secteur n'est pas en contact avec des sources de chaleur.
Le lave-linge a été l'objet de nombreux tests avant de quitter l'usine. Pour retirer les résidus du produit et enlever l'eau pouvant subsister après les tests, lancez le premier cycle de lavage sans linge. Remarque : Le lave-linge doit être correctement installé et branché.
5. Ne chargez pas de linge. Fermez le hublot. 6. Selon le modèle, lancez le Nettoyage tambour* ou le programme à Coton 90 °C. 7. Ouvrez le bac à produits. 8. Versez environ 1 litre d'eau dans le compartiment II. 9. Versez de la lessive standard dans le compartiment II. Remarque : Pour empêcher la formation de mousse, utilisez uniquement la moitié de la quantité de lessive recommandée par le fabricant de lessive. N'utilisez pas de lessive pour laine ni pour textiles délicats. 10. Fermez le bac à produits. 11. Appuyez sur la touche Start Reload A. 12. Lorsque le programme est terminé, éteignez l'appareil. Votre lave-linge est à présent prêt à être utilisé.
Travail préparatoire : 1. Fermez le robinet d’eau. 2. Évacuez la pression du tuyau d'arrivée d'eau. ~ "Le filtre de l'alimentation en eau est bloqué" à la page 38 3. Vidangez la lessive restante. ~ "La pompe à vidange est obstruée" à la page 36 *

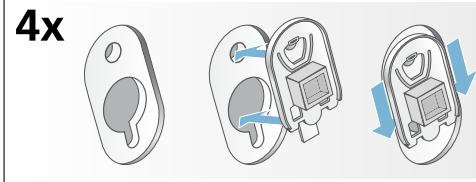

1. Retirez les couvercles et conservezles dans un endroit sûr. Utilisez un tournevis si nécessaire.

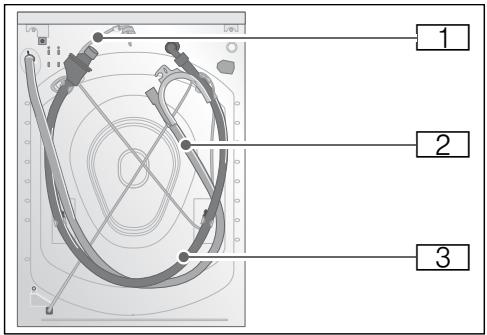

Clipsez solidement le câble d'alimentation sur les supports. Introduisez les vis et serrez-les.
Remarques ■ Les sécurités de transport doivent être retirées. ~ "Retrait des sécurités de transport" à la page 15 ■ Pour éviter que la lessive non utilisée ne s'écoule directement dans le tuyau lors du prochain lavage, versez 1 litre d'eau dans le compartiment II et démarrez le programme Vidange.
** selon le modèle, les réglages et le programme sélectionnés
Robinet ~ "Défauts et solutions" à la page 38
~ "Sécurité enfants" à la page 31 ~ "Défauts et solutions" à la page 38
~ "Réglages de l'appareil" à la page 34
~ "Ajout/retrait de linge" à la page 32
~ "Informations du bandeau d'affichage" à la page 39
à la page 39 * selon le modèle ** selon le modèle, les réglages et le programme sélectionnés
Préparation de la lessive
Endommagement de l'appareil/textiles Des corps étrangers (p. ex. des pièces de monnaie, des trombones des aiguilles, des clous) peuvent endommager le linge ou les composants du lave-linge. 23
Fermez les fermetures éclair, boutonnez les vêtements. À l'aide d'une brosse, enlevez le sable éventuellement présent dans les poches et les cols.
Triez votre linge en respectant les consignes d'entretien et les informations du fabricant figurant sur les étiquettes d'entretien, selon : ■ Type de tissu/fibre ■ Couleur Lavez les nouveaux textiles de couleur vive séparément lorsque vous les lavez pour la première fois. Saleté Lavez le linge ayant le même degré de salissure ensemble. Exemples de degrés de salissure : ~ "Économie d'énergie et de lessive" à la page 26 – Légère : ne prélavez pas, sélectionnez le réglage Speed si nécessaire – Normale – Forte : chargez moins de linge ; sélectionnez un programme avec prélavage – Tâches : retirez/prétraitez les tâches lorsqu'elles sont encore fraîches. Pour commencer, tamponnez avec de l'eau savonneuse, sans frotter. Ensuite, lavez les articles de linge avec le programme approprié. Les tâches résistantes ou qui ont séché s'éliminent parfois uniquement après plusieurs lavages. Symboles des étiquettes d'entretien Remarque : Les nombres des symboles indiquent la température de lavage maximale pouvant être utilisée. M N O W
Adapté à un lavage à la main ; par ex. programme Laine
été traité avec un produit assouplissant. L'amidonnage avec de l'amidon liquide est possible avec les programmes tels que Rinçage et Coton. Versez l'amidon dans le compartiment M (si nécessaire, nettoyez-le avant) selon les instructions du fabricant.
La teinture doit être utilisée en quantité normale. Le sel peut endommager l'acier inoxydable. Respectez toujours les instructions du fabricant de la teinture. N'utilisez pas le lave-linge pour blanchir les vêtements.
4. Après env. dix minutes, appuyez sur la touche Start Reload A pour mettre le programme en pause. 5. Après le temps de trempage souhaité, appuyez sur la touche Start Reload A pour continuer ou modifier le programme. Remarques ■ Chargez du linge de même couleur. ■ Aucune autre lessive n’est requise ; la solution de trempage est utilisée pour le lavage.
Adapté au linge de couleur en lin ou en coton. Programme : Coton/ froid - max. 60 °C Lessive pour couleurs/linge délicat sans agent éclaircissant Adapté au linge de couleur en fibres ou fibres synthétiques faciles d'entretien. Programme : Synthétiques/ froid - max. 60 °C Lessive pour linge délicat Adapté aux tissus délicats, aux tissus fins, à la soie ou à la viscose Programme : Délicat/Soie/ froid - max. 40 °C Lessive pour la laine Adapté à la laine Programme Laine/ froid - max. 40 °C
Vous pouvez modifier ces réglages par défaut en appuyant à plusieurs reprises sur les touches correspondantes jusqu'à ce que les réglages souhaités apparaissent dans le bandeau d'affichage.
Les réglages disponibles varient selon le modèle. Vous pouvez trouver une vue d'ensemble de tous les réglages disponibles à la sélection dans chaque programme sur la feuille supplémentaire des instructions d'installation et d'utilisation.
(Temp. °C, Température) Selon l'avancement du programme, vous pouvez modifier la température réglée avant et à la fin du programme. Le linge reste mouillé à l'intérieur du tambour, par ex. pour les articles qui ne doivent pas être essorés. Réglage - - -: (Arrêt rinçage) = pas d'essorage final. Le linge reste dans l'eau après le rinçage final. Vous pouvez sélectionner « Arrêt rinçage » pour empêcher les plis si le linge n'est pas retiré du lave-linge immédiatement après la fin du programme. ~ "Fin du programme pendant l'Arrêt rinçage" à la page 33 Remarque : La vitesse maximale peut être réglée selon le modèle et le programme sélectionné.
(ñ, Fin dans) Avant de commencer le programme, vous pouvez présélectionner la fin du programme (heure « Fin dans ») par pas de une heure (h = heure) jusqu'à un maximum de 24 heures. Pour ce faire : 1. Sélectionnez un programme. La durée du programme dépend du programme sélectionné par ex. ƒ:„‹ (heures:minutes). 2. Appuyez sur la touche Fin dans à plusieurs reprises jusqu'à ce que le nombre d'heures requises s'affiche. 3. Appuyez sur la touche Start Reload A. Le hublot sera verrouillé.
Remarque : La durée du programme est incluse dans l'heure « Fin dans » sélectionnée. Pendant le compte à rebours, vous pouvez modifier le nombre d'heures présélectionné comme suit : 1. Appuyez sur la touche Start Reload A. 2. Utilisez la touche Fin dans pour modifier le nombre d'heures. 3. Appuyez sur la touche Start Reload A. Pendant le compte à rebours vous pouvez ajouter ou retirer du linge comme requis. Remarque : La longueur du programme est automatiquement ajustée lorsque le programme est lancé. Certains facteurs peuvent modifier la longueur du programme, par ex. : ■ Les réglages du programme, ■ La dose de lessive (des cycles de rinçage supplémentaires peuvent être requis en cas de formation de mousse). ■ La charge/le type de textiles (un lavage plus long pour une charge plus élevée et pour des textiles qui absorbent plus d'eau), ■ Les balourds (par ex. en raison de draps-housses) sont compensés avec plusieurs démarrages de cycles d'essorage, ■ Les variations d'alimentation ■ La pression d'eau (vitesse d'écoulement).
Remarque : Ne dépassez pas la charge maximale. ■ Eco Lavage économique en énergie en réduisant la température et en augmentant la durée du programme tout en obtenant un résultat de lavage cohérent avec le programme sélectionné, sans le réglage Eco . Si vous appuyez sur la touche Speed Eco une fois vous sélectionnez le réglage Speed Si vous appuyez de nouveau sur la touche, le Eco réglage est activé. Le symbole respectif s'affiche lorsque le réglage est activé. Si vous appuyez de nouveau sur la touche, aucun réglage n'est activé.
(Z, Niveau plus, Rinçage+, Rinçage plus) 28
Niveau d'eau augmenté et cycle de rinçage supplémentaire, durée de lavage étendue. Pour les régions où l'eau est très douce ou pour améliorer le résultat de l'essorage.
(Q, Facile, Repass. facile, Repassage facile) Réglage selon le modèle Réduit la formation de plis grâce à une séquence d'essorage spéciale suivie d'un défoulage du linge et d'une vitesse d'essorage réduite. Remarque : L'humidité résiduelle du linge est augmentée.
(T, Prelavage) Réglage selon le modèle Pour du linge très sale. Il y aura un cycle de prélavage à basse température avant le cycle de lavage principal. Remarque : Versez la lessive dans le compartiment I pour le cycle de prélavage et dans le compartiment II pour le cycle de lavage principal.
Préparation du lave-linge
Branchez l'appareil au secteur. Ouvrez le robinet d'eau. Ouvrez le hublot. Vérifiez que le tambour est entièrement vidangé. Vidangez-le si nécessaire.
Les réglages sont activés et n'ont pas besoin d'être confirmés. Ils ne sont pas enregistrés lorsque l'appareil est éteint. ~ "Réglages par défaut d'un programme" à la page 26 Vue d'ensemble des programmes ~ Feuille supplémentaire des instructions d'installation et d'utilisation.
Mise sous tension de l'appareil/sélection d'un programme Remarque : Si vous avez activé la sécurité enfants, vous devez d'abord la désactiver pour pouvoir choisir un programme. ~ "Sécurité enfants" à la page 31 Utilisez le sélecteur de programme pour choisir le programme requis. Le sélecteur de programme peut être tourné dans les deux sens. L'appareil est allumé. Les réglages par défaut du programme sélectionné apparaissent dans le bandeau d'affichage : ■ Température, ■ Vous pouvez utiliser les réglages par défaut ou les modifier.
Ces réglages peuvent être sélectionnés ou désélectionnés selon l'avancement du programme. Le voyant de la touche s'allume si un réglage est actif. Les réglages ne sont pas enregistrés lorsque l'appareil est éteint. ~ "Autres réglages d'un programme" à la page 28 Vue d'ensemble des programmes ~ Feuille supplémentaire des instructions d'installation et d'utilisation.
Les articles de linge préalablement traités avec des produits nettoyants contenant des solvants, par ex. les détachants/solvants de nettoyage, peuvent provoquer une explosion une fois chargés dans le lave-linge. 29
1. Répartissez des articles de linge préalablement triés et non pliés dans le tambour du lave-linge. 2. Assurez-vous qu'aucun article de linge ne reste coincé entre le hublot du lave-linge et le joint en caoutchouc, puis fermez la porte.
~ "Réglages par défaut d'un programme" à la page 26 ~ "Autres réglages d'un programme" à la page 28
Attention ! Endommagement de l'appareil Les agents de nettoyage et les agents de traitement préalable du linge (par ex. détachants, etc.) peuvent entraîner des 30
Ne laissez pas ces agents entrer en contact avec les surfaces du lave-linge. Si nécessaire, essuyez immédiatement les résidus d'agents et autres résidus/ gouttelettes à l'aide d'un chiffon humide. Dosage Dosez les lessives et les produits d'entretien selon : ■ La dureté de l'eau (demandez à votre compagnie des eaux) ■ Les instructions du fabricant sur l’emballage ■ La quantité de linge ■ La salissure Remplissage
La lessive et les produits d'entretien peuvent être projetés si le bac à produits est ouvert lorsque le lave-linge fonctionne. Ouvrez le bac avec précaution. Rincez-vous soigneusement les yeux/la peau s'ils entrent en contact avec de la lessive ou des produits d'entretien. Si vous avalez ces derniers par accident, consultez immédiatement un médecin. Remarque : Diluez les produits épais avec un peu d'eau (assouplissant, amidon, etc.). Cela empêche les tuyaux du lave-linge de s'obstruer. Versez la lessive et les produits d'entretien dans les compartiments appropriés.
Lancement du programme
Si vous utilisez trop de lessive, trop de mousse peut se former pendant le cycle de lavage. Le symbole Ås'allume. De la mousse peut également s'échapper du bac à produits. Afin de retirer la mousse, l'appareil active automatiquement des cycles de rinçage supplémentaires. Cela étend la durée du programme. Vous pouvez également retirer la mousse vous-même. Diluez une cuillère à soupe d'assouplissant dans ½ litre d'eau et versez ce mélange dans le compartiment II. Cette solution n'est pas adaptée aux vêtements extérieurs, de sport ni aux articles rembourrés de duvet.
2. Ajoutez la lessive et/ou les produits d'entretien. 3. Fermez le bac à produits. Doseur* pour lessive liquide Positionnez le doseur pour mesurer la bonne quantité de lessive liquide : 1. Ouvrez le bac à produits. Appuyez sur l'insert et retirez entièrement le bac. 2. Faites coulisser le doseur vers l'avant, repliez-le et enclenchez-le jusqu'à l'obtention d'un « clic ». 3. Réinsérez le bac.
A.Le voyant lumineux s'allume et le programme démarre. Le bandeau d'affichage indique l'heure de fin tandis que le programme est en cours ou la durée du programme et les symboles d'avancement du programme lorsque le programme de lavage a démarré. ~ "Bandeau d'affichage" à la page 21
Remarque : N'utilisez pas de doseur pour les lessives en gel et pour la lessive en poudre, ni pour les programmes avec prélavage, ni lorsque « Fin dans » est sélectionné.
Vous pouvez verrouiller la machine à laver pour empêcher les fonctions réglées d'être modifiées par inadvertance.
éteint pendant que le programme est en cours et que la sécurité enfant est activée, le programme reprend lorsque l'appareil est remis en marche. ■ Pour retirer le linge à la fin du programme, désactivez la sécurité enfant. ■ La sécurité enfant reste active, même ne fois que le lave-linge a été éteint.
Après avoir lancé le programme, vous pouvez ajouter ou retirer du linge comme requis. Appuyez sur la touche Start Reload A pour mettre le programme en pause. Le voyant de la touche Start Reload A clignote et la machine vérifie s'il est possible d'ajouter ou de retirer du linge. ■
A pour continuer le programme. Si le symbole è s'allume dans le bandeau d'affichage, il n'est pas possible d'ajouter ni de retirer du linge. Remarque : Pour des raisons de sécurité, le hublot reste bloqué lorsque le niveau d'eau ou la température est élevé, ou pendant que le tambour tourne.
Si vous avez démarré le mauvais programme par erreur, vous pouvez le modifier comme suit : 1. Appuyez sur la touche Start Reload A. 2. Sélectionnez un autre programme. 3. Appuyez sur la touche Start Reload A. Le nouveau programme démarre à partir du début.
Pour les programmes à haute température : 1. Appuyez sur la touche Start Reload A. 2. Pour refroidir le linge : sélectionnez Rinçage. 3. Appuyez sur la touche Start Reload A. Pour les programmes à basse température : 1. Appuyez sur la touche Start Reload A. 2. Sélectionnez Vidange. 3. Appuyez sur la touche Start Reload A. Appuyant sur la touche Start Reload A (le linge sera essoré avec le réglage de vitesse d'essorage par défaut*) ou en ■ Sélectionnant une vitesse d'essorage ou réglant le sélecteur de programme sur Vidange, puis en appuyant sur la touche Start Reload A.
Retirez tout objet étranger du tambour et du joint d'étanchéité en caoutchouc - risque de rouille.
“Ÿš apparaît dans le bandeau d'affichage et le voyant lumineux de la touche Start Reload A s'éteint.
■ Laissez le bac à produits et le hublot ouverts pour que l'humidité résiduelle puisse s'évaporer.
2. Ouvrez le hublot et retirez le linge. 3. Fermez le robinet. Remarque : Non nécessaire sur les modèles Aqua-Stop. Remarques Patientez toujours jusqu'à la fin du programme car l'appareil pourrait encore être verrouillé.
Le système de détection de balourds automatique détecte les balourds et s'assure d'une répartition uniforme du linge en déclenchant et arrêtant à plusieurs reprises l'essorage du tambour. Si le linge est très inégalement réparti, la vitesse de l'essorage est réduite ou le cycle d'essorage n'est pas effectué pour des raisons de sécurité. Remarque : Répartissez équitablement les petits et grands articles de linge dans le tambour. ~ "Défauts et solutions" à la page 38
Vous pouvez modifier les réglages suivants : ■ Le volume des signaux d'informations (par ex. à la fin du programme) et/ou ■ Le volume des signaux des touches et/ou ■ Activer ou désactiver le rappel de nettoyage du tambour*.
1. Mettez le sélecteur de programme sur la position 1. Le lave-linge est allumé. 2. Appuyez sur la touche Start Reload A, puis en même temps, tournez le sélecteur de programme dans le sens horaire sur la position 2. Relâchez la touche. Le mode de réglage est activé et le volume présélectionné pour les signaux d'information apparaît dans le bandeau d'affichage (par ex. à la fin du programme). Changement du volume ■ Pour modifier le volume des signaux d'informations, utilisez la touche Fin dans lorsque le sélecteur de programme reste en position 2. ■ Pour modifier le volume des signaux de la touche, tournez le sélecteur de programme sur la position 3. Utilisez de nouveau la touche Fin dans pour modifier le volume. ‹ = arrêt, ‚ = silencieux, ƒ = moyen, „ = fort, 4. Utilisez la touche Fin dans pour activer ou désactiver le rappel.
Si le réglage est activé, un signal sonore retentit. Quittez le mode de réglage Vous pouvez à présent terminer le ** selon le modèle
2 Nettoyage et entretien
Des vapeurs toxiques peuvent être produites par des agents de nettoyage contenant des solvants, par ex. des solvants de nettoyage. N'utilisez aucun agent de nettoyage contenant des solvants. Attention ! Endommagement de l'appareil Les agents de nettoyage contenant des solvants, par ex. des solvants de nettoyage peuvent endommager les surfaces et les composants de la machine. N'utilisez aucun agent de nettoyage contenant des solvants. Empêchez la formation de résidus de lessive et d'odeurs en suivant ces instructions :
■ Assurez-vous que la pièce dans laquelle le lave-linge est installé est bien ventilée. Ne nettoyez pas au jet d'eau.
Utilisez des agents de nettoyage sans chlore, n'utilisez pas de la laine d'acier. En cas d'odeurs dans le lave-linge, ou pour nettoyer le tambour, lancez le programme Nettoyage tambour* ou le programme à Coton 90 °C sans linge. Ajoutez de la lessive en poudre.
Le détartrage n'est normalement pas nécessaire si la lessive est correctement dosée. Cependant, si un détartrage est requis, suivez les instructions du fabricant du détartrant. Vous pouvez vous procurer un détartrant adapté sur notre site Web ou auprès de notre service après-vente. ~ Page 42
Après le cycle de lavage, des résidus de lessive ou d'adoucissant peuvent subsister dans le bac à produits ou sur sa carrosserie. Pour supprimer les résidus : 1. Ouvrez le bac à produits. Appuyez sur l'insert et retirez entièrement le bac. *

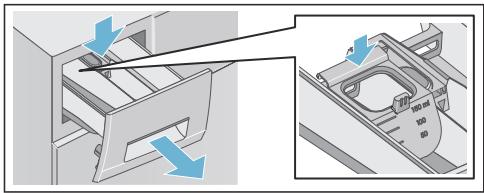

35 b) Si le doseur* pour lessive liquide est utilisé, tirez-le vers le haut.
Remarque : Laissez le bac à produits ouvert pour que l'humidité résiduelle puisse s'évaporer.
Lorsque vous lavez à haute température, l'eau devient très chaude. Si vous entrez en contact avec de l'eau chaude, vous pouvez vous ébouillanter. Laissez l'eau refroidir.

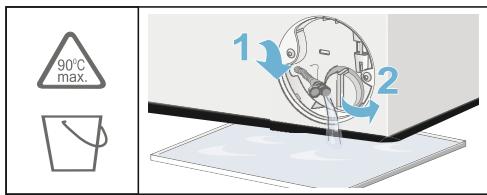

36 1. Fermez le robinet d'eau pour empêcher l'eau d'arriver et de devoir être vidée via la pompe de vidange. 2. Éteignez l'appareil. Débranchez la prise du secteur. 3. Ouvrez la trappe de service et retirez-la.
Retirez le capuchon d'étanchéité et laissez l'eau couleur dans un récipient adapté. Remplacez le capuchon d'étanchéité et placez le tuyau de vidange dans la fixation.
Le tuyau de drainage est obstrué 5. Dévissez avec précaution le couvercle de la pompe ; de l'eau résiduelle peut s'écouler. Nettoyez l'intérieur, le filetage du couvercle de la pompe et le boîtier de la pompe. Le rotor de la pompe de vidange doit pouvoir tourner librement. Remettez le couvercle de la pompe et vissez-le fermement en place. La poignée doit être à la verticale.
2. Desserrez le collier de serrage. Retirez avec précaution le tuyau d'évacuation ; de l'eau résiduelle peut s'écouler. 3. Nettoyez le tuyau d'évacuation et la pièce de connexion du siphon.
Risque d'électrocution ! L'Aqua-Stop contient une vanne électrique. Il existe un risque d'électrocution si vous immergez la vanne électrique de l'Aqua-Stop dans l'eau. N'immergez pas la vanne électrique dans l'eau. Tout d'abord, évacuez la pression du tuyau d'arrivée d'eau : 1. Fermez le robinet. 2. Sélectionnez un programme quelconque (sauf Rinçage/ Essorage/Vidange). 3. Appuyez sur la touche Start Reload A. Laissez le programme tourner pendant environ 40 secondes. 4. Mettez le sélecteur de programme sur la position Arrêt. Débranchez la prise du secteur. 5. Nettoyez le filtre du robinet : Déconnectez le tuyau du robinet d'eau. Nettoyez le filtre avec une petite brosse.

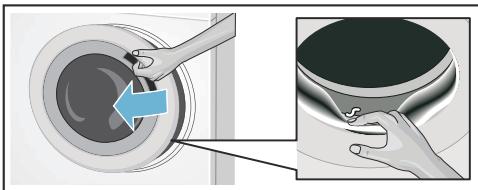

Déverrouillage d'urgence
Si possible, laissez-les refroidir.
Aqua-Secure, nettoyez le filtre à l'arrière de l'appareil : Retirez le tuyau de l'arrière de l'appareil. Utilisez des pinces pour retirer le filtre, puis nettoyez-le.
Vous pourriez blesser vos mains si vous les passez dans le tambour pendant qu’il tourne. Ne mettez pas les mains dans le tambour pendant qu’il tourne. Patientez jusqu'à ce que le tambour s'arrête. Attention ! Dégât des eaux De l’eau qui s’échappe pourrait causer des dégâts. N’ouvrez pas la porte du lave-linge si vous pouvez voir de l’eau à travers le hublot.
Le hublot du lave-linge peut désormais être ouvert.
Le linge peut être coincé. Ouvrez, puis fermez de nouveau le hublot, puis appuyez sur la touche Start Reload A. Si nécessaire, poussez sur le hublot pour le fermer ou retirez un peu de linge, puis refermez de nouveau le hublot. Si nécessaire, éteignez l'appareil et rallumez-le, réglez le programme et changez les réglages, relancez le programme. Ouvrez complètement le robinet d’eau froide. Tuyau d'alimentation coudé/coincé, La pression d'eau est trop faible. Nettoyez le filtre. ~ Page 38 La pompe de vidange est bloquée. Nettoyez la pompe de vidange. ~ Page 36 Le tuyau d'évacuation/de drainage est obstrué. Nettoyez le tuyau de vidange sur le siphon. ~ Page 37
Répartissez les petits et grands articles de linge dans le tambour. Si nécessaire, essorez une fois de plus le linge.
Remarques Pour empêcher la formation de mousse, utilisez uniquement la moitié de la quantité de lessive recommandée par le fabricant de lessive. N'utilisez pas de lessive pour laine ni pour textiles délicats. ■ Allumage/arrêt du signal d'information ~ Page 34
Le hublot ne peut pas s'ouvrir.
■ ■ La fonction de sécurité est activée. Remarque : Pour des raisons de sécurité, le hublot du lave-linge reste bloqué lorsque le niveau d'eau ou la température est élevé (voir ~ "Annulation du programme" à la page 32) ou pendant que le tambour tourne. - - - (Arrêt rinçage = aucun essorage final) est-il sélectionné ? ~ Page 33 L'ouverture du hublot est-elle uniquement possible par l'intermédiaire du dispositif de déverrouillage de secours ? ~ Page 38 Avez-vous appuyé sur la touche Start Reload A ou Fin dans ? Le hublot est-il fermé ? La sécurité enfantsE est-elle activée ? Désactivez-la. ~ Page 31
Le linge est mouillé/trop humide.
Odeurs ou dépôts graisseurs dans le lave-linge.
Répartissez uniformément les petits et grands articles de linge dans le tambour. Repassage facile* sélectionné ? ~ Page 28 La vitesse sélectionnée est peut-être trop faible ?
■ ■ Il ne s'agit pas d'un défaut : le programme est optimisé pour le processus de lavage spécifique. Cela peut modifier la longueur du programme indiqué sur le bandeau d'affichage. ■ ■ Ajoutez de la lessive en poudre ou une lessive contenant un agent blanchissant. Remarque : Pour empêcher la formation de mousse, utilisez uniquement la moitié de la quantité de lessive recommandée par le fabricant de lessive. N'utilisez pas de lessive pour laine ni pour textiles délicats.
également s'échapper du bac à produits. Bruits forts, vibrations et « mouvements » lors des cycles d'essorage et/ou de vidange.
■ ■ Il reste du résidu de lessive sur le linge.
■ ■ Certaines lessives sans phosphates contiennent des résidus insolubles dans l'eau. Sélectionnez Rinçage ou brossez le linge après le lavage. Le niveau d'eau est trop élevé. Il est impossible d'ajouter du linge. Fermez immédiatement le hublot, si nécessaire. Appuyez sur la touche Start Reload A pour continuer le programme.
■ Mettez l'appareil hors tension et débranchez la prise du secteur. ■ Fermez le robinet et contactez le service après-ventes. ~ Page 42 *
Veuillez fournir au service après-vente le numéro de série (E-Nr.) et le numéro de fabrication (FD) de l'appareil.
(selon le modèle) : ■ À l'intérieur du hublot ou du volet d'entretien 42
2. La garantie de responsabilité est valable pendant la durée de vie utile de l'appareil. 3. Toutes les revendications de garantie ont pour condition préalable que l'appareil doté de l'Aqua-Stop soit installé et branché correctement selon nos instructions ; cela inclut également une extension Aqua-Stop correctement installée (accessoires d'origine). Notre garantie ne couvre pas les conduites d'arrivée d'eau ou robinetteries défectueuses conduisant au raccordement du dispositif Aqua-Stop au robinet d'eau. 4. Les appareils dotés du système Aqua-Stop n'ont pas besoin d'être surveillés pendant leur fonctionnement, ni sécurisés ultérieurement en fermant le robinet. Le robinet doit uniquement être fermé si vous vous absentez de votre domicile pendant une période prolongée, par ex. pour plusieurs semaines de vacances.
