MODE D'EMPLOI NB3530A LG
Veuillez lire attentivement ce manuel avant d'utiliser votre appareil et conservez-le pour vous y référer ultérieurement.
NB2520A
Attention
RISQUE DE CHOC ÉLECTRIQUE. NE PAS OUVRIR.
ATTENTION: AFIN DE RÉDUIRE LE RISQUE DE CHOC ÉLECTRIQUE, NE RETIREZ PAS LE BOITIER (NI L'ARRÊRE). AUCUNE PIECE DE CET APPAREIL N'EST SUSCEPTIBLE D'ÊTRE RÉPARÉE PAR L'UTILISATEUR. CONFIEZ L'ENTRETIEN DE L'APPAREIL À DES PERSONNES QUALIFIÉES.
Le symbole d'un éclair à l'intérieur d'un triangle sert à avertir l'utilisateur de la présence d'une tension dangereuse non isolée dans le corps de l'appareil, qui peut être suffisamment élevée pour provoquer un risque d'électrocution.
Le symbole d'un point d'exclamation à l'intérieur d'un triangle sert à avertir l'utilisateur de la présence d'instructions d'utilisation et de maintenance (entretien) importantes dans la documentation qui accompagne l'appareil.
AVERTISSEMENT: POUR PREVENIR TOUT RISQUE D'INCENDIE OU D'ÉLECTROCUTION, N'EXPOSEZ PAS CET APPAREL À LA PLUIE OU À L'HUMIDITÉ.
AVERTISSEMENT : n'installez pas cet appareil dans un espace confiné tel qu'une bibliothèque ou tout autre meuble similaire.
ATTENTION : n'obstruez pas les ouvertures d'aération. Installez l'appareil conformément aux instructions du fabricant.
Les fentes et les ouvertures du boîtier seront à assurer la ventilation et le bon fonctionnement de l'appareil, ainsi qu'à le protéger contre la surchauffe. Les ouvertures ne doivent jamais être bloquées en installant l'appareil sur un lit, un canapé, un tapis ou toute autre surface similaire. Cet appareil ne doit pas être placé dans un emplacement fermé tel qu'une bibliothèque ou une étagère, à moins d'assurer une ventilation adequate ou que les instructions du fabricant l'autorisent.
PRECAUTION concernant le cordon d'alimentation
Il est recommandé de brancher la plupart des appareils sur un circuit dédié.
Autrement dit, un circuit comportant une prise de courant qui alimente uniquement cet appareil et qui n'a ni autres prises ni circuit dérivé. Reportez-vous à la page des spécifications de ce manuel d'utilisation pour plus de détails. Ne surchargez pas les prises murales. Les prises murales surchargées, desserrées ou endommagées, les câbles de rallonge, les cordons d'alimentation effilochés, ou les gaines isolantes craquelées ou endommagées constituent un danger. Chacune de ces conditions peut entraîner un risque de choc électrique ou d'accident. Examinez régulièrement le cordon de votre appareil. S'il paraît endommagé ou déterioré, débranchez-le, cessez d'utiliser l'appareil et faites remplacer le cordon par un cordon strictement identique auprès d'un point de service après-vente agréé. Protégez le cordon d'alimentation de sorte qu'il ne puisse pas être tordu, entortillé, pincé, coincé dans une porte ou piétiné. Faites particulièrement attention aux fiches, aux prises murales et au point où soit le cordon de l'appareil. Pour déconnecter l'appareil du réseau électrique, retirez le cordon d'alimentation de la prise électrique. Lors de l'installation de l'appareil, assurez-vous que la prise soit facilement accessible.
Cet appareil est équipé d'une batterie transportable ou de piles rechargeables.
Retrait sans danger de la batterie ou des piles de l'appareil : pour retirer la batterie ou les piles usagées, procédez dans l'ordre inverse de leur insertion. Pour empêcher toute contamination de l'environnement et tout danger pour la santé des êtres humains et des animaux, la batterie ou les piles usagées doivent être mises au rebut dans le conteneur approprié à un point de collecte prévu pour leur recyclage. Ne jetez pas la batterie ou les piles usagées avec les autres déchets. Recyclez toujours les batteries et piles rechargeables usagées. La batterie ne doit pas être exposée à une chaleur excessive, celle que la lumière directe du soleil, les flammes, etc.
ATTENTION: l'appareil ne doit pas être exposé à des projections d'eau ou à des éclaboussures, et aucun objet rempli de liquide tel qu'un vase ne doit être posé sur l'appareil.
Élimination de votre ancien appareil
- Ce symbole, représentant une poubelle sur roulettes barrée d’une croix, signifie que le produit est couvert par la directive européenne 2002/96/EC.
- Les éléments électriques et électroniques doivent être jetés séparément, dans les vide-ordures prévus à cet effet par toute municipalité.
- Une élimination conforme aux instructions aidera à réduire les conséquences négatives et les risques eventuels pour l'environnement et la santé humaine.
- Pour plus d'information concernant l'élimination de votre ancien appareil, veuillez contacter votre mairie, le service des ordures ménagères ou encore le magasin où vous avez acheté ce produit.
Mise au rebut des piles ou batteries usagées
- Le pictogramme d'une poubelle barrée sur les piles ou batteries accompagnant votre produit indique qu'elles sont conformes à la Directive européenne 2006/66/EC.
- Ce symbole peut être associé aux symboles chimiques du mercure (Hg), du cadmium (Cd) ou du plomb (Pb) si la batterie contient plus de 0,0005% de mercure, 0,002% de cadmium ou 0,004% de plomb.
- Toutes les piles et batteries doivent être collectées séparément et transportées par les services de voirie municipaux vers des installations spécifiques de collecte des déchets, identifiées en conséquence par le gouvernement ou par les autorités locales.
- Le traitement correct de vos piles ou batteries usagées contribue à protéger l'environnement et la santé des personnes et des animaux.
- Pour plus d'informations sur le traitement de vos piles ou batteries usagées, merci de bien vouloir vous adresser à votre mairie, au service de la voirie ou au magasin où vous avez acheté le produit.
CE LG Electronics déclare ce/ces produit(s) conforme(s) aux normes de base et aux dispositions des Directives 2004/108/CE, 2006/95/CE et 2009/125/CE en la matière.
Centre européen de normalisation (european standards centre):
Krijgsman1, 1186 DM Amstelveen The Netherlands
- Veuillez noter que ce Centre n'est PAS un Service Client. Pour les Informations Service Client, veuillez consulter la Carte de Garantie ou contacter le revendeur chez qui vous avez acheté le produit.
1 Démarrage
2 Consignes de sécurité 6 Fonctionnalités uniques 6 - Entretien de l'appareil portable 6 - Réglage du son des haut-parleurs 6 Accessoires fournis 6 Introduction 6 - Symboles utilisés dans ce manuel 7 Télécommande 8 Panneau avant 8 Panneau arrière 9 Installation de la barre de son 9 Installation du pied de surélévation 10 Branchement d'un émetteur IR
2 Raccordements
11 Raccordement à votre téléviseur 11 - Avec un cable HDMI 11 - Présentation de la technologie SIMPLINK 12 - Fonction ARC (canal de return audio) 12 - Informations supplémentaires concernant la technologie HDMI 13 - Avec un cable optique 14 Raccordement d'appareils auxiliaires 14 - Connexion HDMI 15 - PORT Raccordement (Portable) 15 - Raccordement à l'entrée optique 15 - Réglage du son des haut-parleurs 16 - Raccordement d'un périphérique USB 16 - Fichiers compatibles
3 Utilisation
17 Fonctions de base 17 - Utilisation en mode USB 17 Autres opérations 17 - DOLBY DRC (Contrôle de la gamme dynamique) 17 - Synchronisation audiovisuelle 18 - ALIMENTATION AUTOMATIQUE Marche/Arrêt 18 - Instructions de Mise hors tension automatique 18 - Désactivation temporaire du son 18 - Affichage de la source d'entrée et du fichier 19 - Réglement du minuteur veille 20 Régulation du son 20 - Réglement du mode surround 20 - Son 3D 20 - Réglement des paramètres de niveau du caisson de basse 21 Commande d'un téléviseur à l'aide de la télécommande fournie 21 - Réglement de la télécommande pour commander votre téléviseur
4 Dépannage
22 Dépannage
5 Annexe
23 Marques de commerce et licences 24 Spécifications 25 Entretien 25 - Manipulation de l'appareil
Entrée appareil portable
Écoute de musique depuis un périphérique portable. (Baladeur MP3, ordinateur portable, etc.)
Réglage du son des haut-parleurs
Écoute du son d'un téléviseur, d'un lecteur de DVD ou d'un appareil numérique en mode 2.0 ou 2.1.
Accessoires fournis
Vérifiez que vous disposez bien des accessoires fournis suivants.
Télécommande (1)
Piles (2)
Cable HDMI (1)
Pied de surélévation (2)
Émetteur IR (1)
Vis (4)
Chiffonnette de nettoyage (1)
Symboles utilisés dans ce manuel
Remarque
Indique des remarques et fonctionnalités spéciales.
Attention
Indique des précautions à prendre pour éviter les dommages éventuels dus à une utilisation inappropriée.

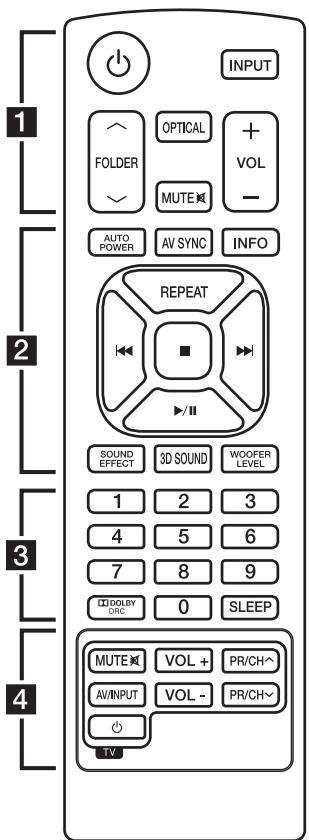

Insertion des piles
Retirez le couvercle du compartiment des piles à l'arrière de la télécommande, puis insérez deux piles (AAA) en respectant la polarité et
(Alimentation) : Permet d'allumer ou d'éteindre l'appareil.
INPUT: Permet de selectionner la fonction et la source d'entrée.
Λ / ∨ FOLDER: Permettent de rechercher un dossier contenant des fichiers MP3/WMA. Lorsque le périphérique USB lu contient des fichiers MP3/WMA répartis dans plusieurs dossiers, utilisez les touches Λ / ∨ FOLDER pour sélectionner le dossier que vous pouvez dire.
OPTICAL: Permet de passer directement à la source d'entrée optique.
MUTE : Permet de mettre le son en sourdine.
VOL + / - : Permettent de régler le volume des haut-parleurs.
AUTO POWER: Cette fonction est automatiquement activée sur l'appareil (Voir page 18)
AV SYNC: Permet de synchroniser le son et l'image.
INFO: Permet d'afficher les informations du fichier ou de la source d'entrée.
REPEAT: Permet d'écouter vos fichiers de manière aléatoire ou répétée.
1/ (Ignorer/Rechercher) :
- Ignorer un retour rapide ou une avance.
- Permet de rechercher une section dans un fichier.
(Arrêt) : Permet d'arrêter la lecture.
/ (Lecture/Pause) : Permet de démarrer la lecture / ou de mettre la lecture en pause.
SOUND EFFECT: Permet de sélectionner un mode d'effet sonore.
3D SOUND: Met en marche et en arrêt le mode son 3D
WOOFER LEVEL: Permet de régler le niveau sonore du caisson de basse.
Touches numériques 0-9: Permet de sélectionner directement un fichier.
DOLBY DRC: Permet de régler le contrôle de la gamme dynamique Dolby.
SLEEP: Permet d'éteindre automatiquement le système à une heure spécifiée
Touches de commande du téléviseur : Voir page 21.

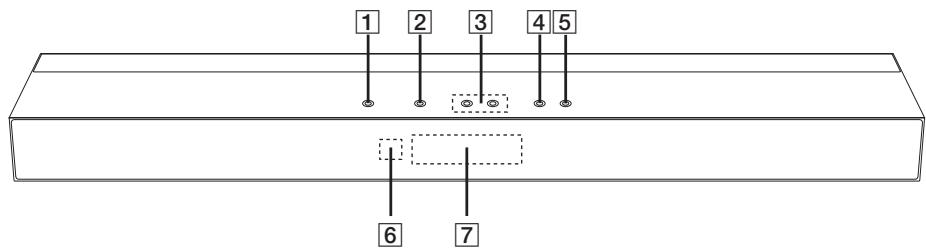

Panneau avant
10/1 2 F (Fonction) Permet de sélectionner la fonction et la source d'entrée. 3 - / + (Volume-/+ Permet d'ajuster le volume. 4 (Lecture/Pause) 5 (Arrêt) 6 Capteur IR 7 Afficheur
Attention
Précautions d'utilisation des touches tactiles
- Vos mains doivent être sèches et propres. - Dans un environnement humide, essuyez toute trace d'humidité sur les touches avant de les utiliser.
- Ne forcez pas sur les touches pour qu'elles fonctionnent.
- Si vous appuyez trop fort, vous risquez d'endommager le capteur des touches.
- Appuyez sur la touche de votre choix et la fonction correspondante s'actionnera correctement.
- Veillez à ne pas mettre un matériel conducteur tel qu'un objet métallique en contact avec les touches tactiles. Cela peut provoquer des dysfonctionnements.

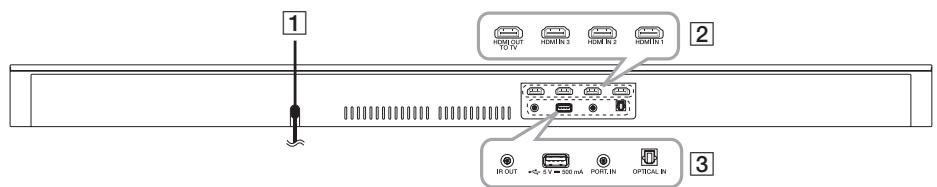

Panneau arrêté
Cordon d'alimentation
2 HDMI OUT TO TV
HDMI IN 1/2/3
3 IOUT
Port USB
PORT. IN
OPTICAL IN

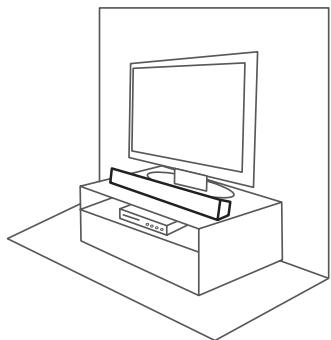

Installation de la barre de son
Vous pouvez écouter des éléments sonores en branchant l'unité à un autre appareil : télévision, lecteur Blu-ray, lecteur DVD, etc.
Placez l'unité devant la télévision et branchez-la à l'appareil souhaité (voir pages 11 à 16).
Installation du pied des surélévation
Pour augmenter la hauteur de l'unité.
- Retournez l'unité.
- Placez le pied de surélévation sur le pied de l'unité.
- Fixez-le avec des vis, comme illustré ci-dessus.

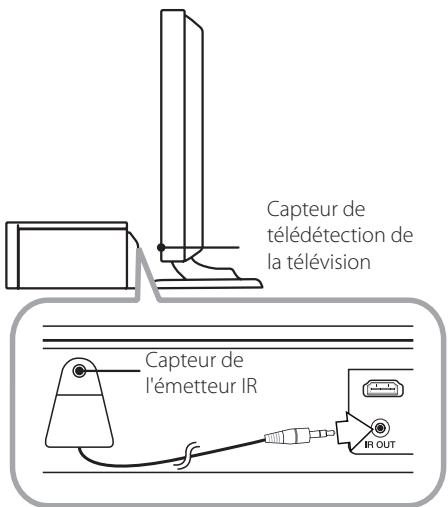

Branchement d'un émetteur IR
L'émetteur IR est un accessoire fourni avec l'unité pour faciliter la communication avec la télécommande et la télévision.
La télécommande de votre télévision risque de ne pas fonctionner si l'unité est placée devant le capteur de télé détection.
Vous résolvez ce problème en branchant l'émetteur IR à la télévision LG.
- Étez le film de protection de l'émetteur IR.
- Placez l'émetteur IR à l'arrière de l'unité en veillant à placer le capteur de l'émetteur IR face au capteur à distance de la télévision.
- Branchez le câble de l'émetteur IR à la prise jack IR OUT.
Attention
Veillez à ne pas bloquer la ventilation en plaçant l'émetteur IR sur l'unité. - Ne débranchez pas le cordon d'alimentation. Pour utiliser l'émetteur IR, placez l'unité en mode veille.
Remarque
En fonction de votre télévision, certains boutons de la télévision (voire tous) risquent de ne pas fonctionner.
Raccordement à votre téléviseur
Vous pouvez écouter le son de votre télévision via l'unité. Vous pouvez brancher votre télévision à l'unité de deux manières différentes.

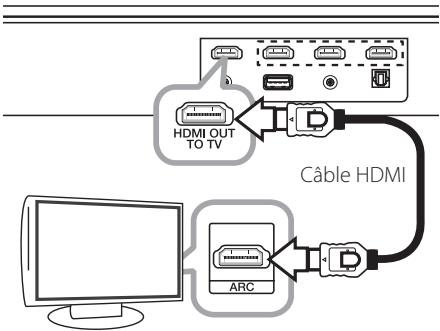

Avec un câble HDMI
La télévision branchée doit prendre en charge la fonction ARC pour écouter le son de la télévision via un cable HDMI. Activez SIMPLINK sur votre télévision.
- Branchez la prise jack HDMI OUTTOTV à l'arrière de l'unité à la prise jack ARC sur la télévision à l'aide d'un cable HDMI (cable High Speed HMDI™ de type A avec Ethernet).
- Allumez la télévision et l'unité. La fonction ARC est sélectionnée automatiquement.
Présentation de la technologie simplink
Si cet appareil est raccordé via HDMI à un téléviseur LG doté de la technologie SIMPLINK, vous pouvez commander certaines fonctions de cet appareil à l'aide de la télécommande du téléviseur.
Les fonctions pouvant être commandées par la télécommande du téléviseur LG sont : Bouton ON/OFF, boutons de volume, etc.
Reportez-vous au manuel d'utilisation du téléviseur pour plus de détails sur la fonction SIMPLINK.
Un téléviseur LG daté de la technologie SIMPLINK présente le logo illustré ci-dessus.
Remarque
En fonction de l'état de l'unité, certaines opérations SIMPLINK sont susceptibles de ne pas être adaptées à votre objectif ou de ne pas fonctionner.
Fonction ARC (canal de retour audio)
La fonction ARC permet à une télévision HDMI d'envoyer les flux de données audio vers HDMI OUT TO TV sur l'unité.
Pour utiliser cette fonction :
- Voiture téléviseur doit prendre en charge les fonctions HDMI-CEC et ARC, et celles-ci doivent être activées.
- La méthode de réglage des fonctions HDMI-CEC et ARC peut différer selon le téléviseur. Pour plus de détails sur la fonction ARC, reportez-vous au manuel de votre téléviseur.
- Vous devez utiliser le câble HDMI (Type A, câble HDMI™ haut-débit avec Ethernet).
- Vous devez brancher le HDMI OUT TO TV de l'unité au HDMI IN de la télévision (compatible avec la fonction ARC) à l'aide d'un cable HDMI.
- Une seule barre de son peut être branchée à la télévision compatible ARC.
- Lorsque vous raccordez un appareil compatible HDMI ou DVI, effectuez les vérifications suivantes:
- Essayez d'éteindre l'appareil HDMI/DVI ainsi que ce lecteur. Ensuite, allumez l'appareil HDMI/DVI, attendez environ 30 secondes, puis allumez ce lecteur.
- L'entrée vidéo de l'appareil raccordé est correctement réglée pour cet appareil.
- L'appareil raccordé est compatible avec les résolutions d'entrée vidéo 720 x 576p, 1280 x 720p, 1920 x 1080i et 1920 x 1080p vidéo.
- Certains appareils DVI ou HDMI compatibles HDCP ne fonctionneront pas avec ce lecteur.
- L'image ne s'affichera pas correctement avec un appareil non HDCP.
- Si un périphérique HDMI raccordé n'accepte pas la sortie audio du lecteur, le son du périphérique HDMI peut être déformé ou muet.
- Une modification de la résolution alors que la connexion est déjà établie peut entraîner des dysfonctionnements. Pour résoudre le problème, éteignez le lecteur puis rallumez-le.
- Lorsque la connexion HDMI avec HDCP n'est pas vérifiée, le téléviseur affiche un écran noir. Dans ce cas, vérifiez la connexion HDMI ou débranchez le cable HDMI.
- Si des interférences apparaissent à l'écran, vérifie le câble HDMI (sa longueur est généralement limitée à 4,5 m).
- Vous ne pouvez pas modifier la résolution vidéo dans le mode HDMI IN. Modifiez la résolution vidéo de l'équipement externe raccordé.
- Si le signal de sortie vidéo est anormal lorsque votre ordinateur est connecté à la prise HDMI IN, changez la résolution de votre ordinateur pour 576p, 720p, 1080i ou 1080p.

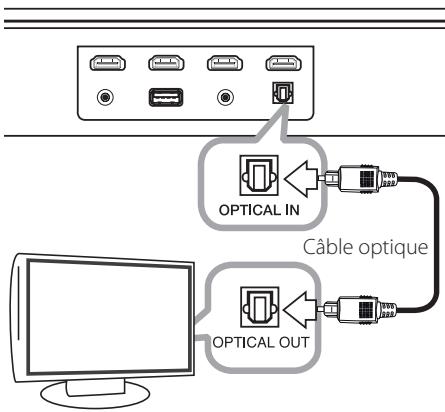

Avec un câble optique
- Connectez un câble optique sur la prise OPTICAL IN de votre système et sur la prise OPTICAL OUT de votre TV.
- Réglez la source d'entrée sur OPTICAL. Appuyez plusieurs fois sur la touche INPUT de la télécommande ou sur la touche F de l'unité jusqu'à ce que la fonction souhaitée soit sélectionnée.
Pour sélectionner directement la fonction OPTICAL, appuyez sur la touche OPTICAL de la télécommande.

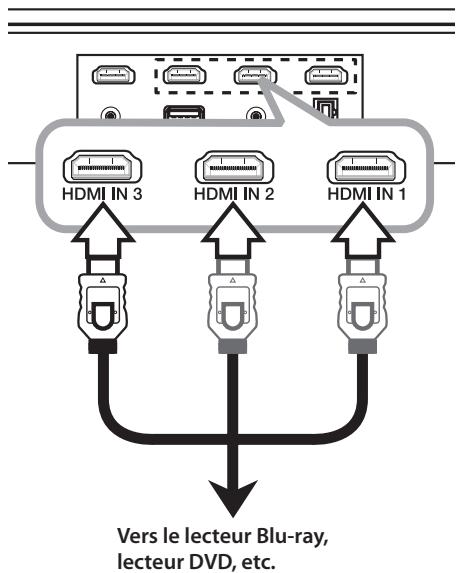

Pour profiter du son uniquement
Vous pouvez profiter du son de l'appareil externe branché.
- Branchez la prise jack HDMI IN 1, 2, ou 3 à l'arrière de l'unité à la prise jack HDMI OUT de l'appareil audio (lecteur Blu-ray, lecteur DVD, etc.).
- Réglez la source d'entrée sur HDMI IN 1, 2, ou 3. Appuyez plusieurs fois sur la touche INPUT de la télécommande ou sur la touche F de l'unité jusqu'à ce que la fonction souhaitée soit sélectionnée.

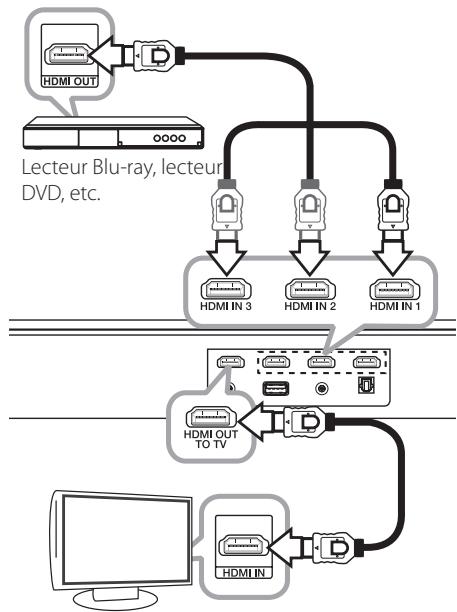

Pour profiter du son et de l'image
Vous pouvez profiter du son et de l'image de l'appareil externe branché.
- Branchez la prise jack HDMI IN 1, 2, ou 3 à l'arrière de l'unité à la prise jack HDMI OUT de l'appareil externe (lecteur Blu-ray, lecteur DVD, etc.).
- Branchez la prise jack HDMI OUT TO TV à l'arrière de l'unité à la prise jack HDMI IN sur la télévision.
- Réglez la source d'entrée sur HDMI IN 1, 2, ou 3. Appuyez plusieurs fois sur la touche INPUT de la télécommande ou sur la touche F de l'unité jusqu'à ce que la fonction souhaitée soit sélectionnée.
Remarque
Même si un système de multiplexage MIC est branché à l'unité avec un câble HDMI, l'unité ne peut produire qu'un canal 2.1.
Écoute de la musique depuis votre lecteur portable
Vous pouvez utiliser l'unité pour écouter la musique stockée sur différents lecteurs portables ou appareils externes.
- Raccordez le lecteur portable au connecteur PORT. IN (PORTABLE IN) de l'appareil.
- Mettez l'appareil en marche en appuyant sur la touche (Alimentation).
- Sélectionnez la fonction PORTABLE en appuyant sur la touche INPUT.
- Mettez le lecteur portable ou l'appareil externe en marche et lancez la lecture.
Raccordement à l'entrée optique
Branchez la prise jack optique de sortie de l'appareil externe à la prise jack OPTICAL IN.
Réglage du son des haut-parleurs
Écoutez le son provenant de votre télévision, de leur lecteur DVD ou d'un appareil numérique en mode 2.1 ou 2ch.
- Branchez la prise jack OPTICAL IN à l'arrière de l'unité à la prise jack optique de sortie de votre télévision (ou de votre appareil numérique, etc.).
- Sélectionnez directement la source d'entrée OPTICAL en appuyant sur OPTICAL.
- Profitez du son grâce au haut-parleur 2.1 ou 2ch.
- Appuyez sur OPTICAL pour quitter OPTICAL. La fonction précédente est automatiquement sélectionnée.
Raccordement d'un périphérique USB
Branchez un appareil USB au port USB à l'arrière de l'appareil.
Retrait du périphérique USB de l'appareil:
- Choisissez une fonction ou un mode différent, ou bien appuyez sur la touche ■ deux fois de suite.
- Retirez le périphérique USB de l'appareil.
Impératifs à respecter pour les fichiers musicaux mp3/wma
La compatibilité de cet appareil avec les fichiers MP3/WMA est limitée comme suit.
- Fréquence d'échantillonnage: 32-48 kHz (MP3), 32-48 kHz (WMA).
- Débit binaire: 32-320 Kbit/s (MP3), 40-192 Kbit/s (WMA).
- Nombre maximal de fichiers : 999.
- Extension des fichiers : ".mp3", ".wma".
- Un fichier protégé par GDN (Gestion des droits numériques) n'est pas pris en charge par l'unité.
Périphériques USB compatibles
- Lecteur MP3 : lecteur MP3 à mémoire Flash.
- Clé USB à mémoire Flash : Appareils prenant en charge USB 1.1.
- La fonction USB de cet appareil ne prend pas en charge certains périphériques USB.
Impératifs à respecter pour les périphériques USB
- Les noms des fichiers sont limités à 255 caractères. Le système de fichiers NTFS n'est pas pris en charge. (Seul le système de fichiers FAT (16/32) est accepté.)
- Selon la taille et le nombre de fichiers, plusieurs minutes peuvent être nécessaires pour lire les contenus du support.
- Les périphériques nécessitant l'installation d'un programme supplémentaire après le raccordement à un ordinateur ne sont pas pris en charge.
- Ne retirez pas le périphérique USB pendant son utilisation.
- Si le périphérique USB a une grande capacité, la recherche peut prendre quelques minutes.
- Pour éviter la perte de données, sauvegardez toutes vos données.
- Si vous utilisez un câble d'extension USB ou un concentrateur USB, le périphérique USB ne sera pas reconnu.
- Cet appareil ne prend pas en charge un nombre total de fichiers supérieur ou égal à 1 000.
- Les disques durs externes, les lecteurs de cartes, les périphériques verrouillés ou les périphériques USB de type disque dur ne sont pas pris en charge. Le port USB de l'appareil ne peut pas être accorder à un ordinateur. L'appareil ne peut pas être utilisé comme périphérique de stockage.
Utilisation en mode USB
- Raccordez le périhérique USB au port USB.
- Sélectionnez la fonction USB en appuyant sur la touche INPUT.
- Sélectionnez un fichier que vous pouvez lire à l'aide de la touche ou
| To | Do this |
| Arrêt de la lecture | Appuyez sur la touche ■. |
| Démarriage de la lecture | Appuyez sur la touche ▷/■. |
| Suspension de la lecture | Pendant la lecture, appuyez sur la touche ▷/■. |
| Accès au fisier précédent/ suivant | Appuyez sur la touche !▲ ou !▲ pendant la lecture pour accéder au fisier suivant ou revenir au début du fisier en cours.
Appuyez deux fois brièvement sur la touche !▲ pour revenir au fisier précédent. |
| Recherche d'une section dans un fisier. | Appuyez et maintainez !▲/ !▲ pendant la lecture et relâchéze-le au point vous souhaitez écouter. |
| Lecture répétée ou aléatoire | Appuyez plusieurs fois sur la touche REPEAT de la télécommande pour faire alterner l'affichage dans l'ordre suivant : RPT 1 → RPT D (DIRECTORY) → RPT ALL → RANDOM → OFF. |
| Sélection directe des fisiers | Utilisez les touches numériques 0 à 9 de la télécommande pour accéder directement au fisier de votrechoix. |
DOLBY DRC (contrôle de la gamme dynamique)
Optimise la clarté du son lorsque le volume est diminué (Dolby Digital uniquement). Réglez cette option sur [DRC ON] à l'aide de la touche DOLBY DRC.
Synchronisation audiovisuelle
Lorsque vous receivez les signaux audio d'un téléviseur, il est possible que l'image et le son soient en décalage. Cette fonction vous permet d'ajuster le temps de décalage.
- Appuyez sur la touche AV SYNC.
- Utilisez les touches ↓▶▶ pour augmenter ou diminuer le décalage, que vous pouvez paramétrer entre 0 et 300 ms.
Alimentation automatique marche/arrêt
Avant d'utiliser cette fonction, veillez à seLECTIONner d'abord OPTICAL etmettre l'appareil sur AUTO POWER. Cette fonction met automatiquement l'appareil en MARCHE/ARRET quand vous allumez l'appareil externe (tele, lecteur DVD, lecteur disque Blu-ray, etc.) connecté à l'appareil par cable optique. Cette fonction est activée/désactivée à chaque pression sur le bouton AUTO POWER.
| Affichage | Fonctionnement |
| AUTO POWER ON | La fonction AUTO POWER est sur marche. |
| AUTO POWER OFF | La fonction AUTO POWER est sur arrêt. |
Remarque
- La fonction est destinée spécialement à étreindre l'appareil après 15 minutes d'inactivité. Si vous n'avez pas connecté des appareils externes par cable optique ou s'il n'y a pas de signal audio numérique allant à l'appareil, l'appareil est éteint après 15 minutes d'inactivité si la fonction AUTO POWER est activée.
- Selon l'appareil connecté par câble optique, cette fonction est susceptible de ne pas fonctionner.
- Pour utiliser AUTO POWER, désactiver SIMPLINK. L'activation ou la désactivation de SIMPLINK nécessite environ 30 secondes.
- Si SIMPLINK est en position ON, « AUTO POWER OFF » est simplement parcouru, même si vous appuyez sur AUTO POWER.
- Une fois AUTO POWER réglé, l'unité se lancera automatiquement en mode OPTICAL dès l'utilisation suivante, quel que soit le type de fonction sélectionné précédemment.
Instructions de mise hors tension automatique
Cette unité s'arrête d'elle-même pour réduire la consommation énergétique si l'unité principale n'est pas connectée à un appareil externe et n'est pas utilisée pendant 25 minutes.
Il en sera de même pour cet appareil après six heures après que l'appareil principal soit connecté sur un autre appareil utilisant une entrée analogue.
Mais l'appareil est susceptible de s'allumer automatiquement sur la base de la fonction [AUTO POWER] que vous avez fixe.
Désactivation temporaire du son
Appuyez sur la touche MUTE pour mettre l'appareil en sourdine.
Vous pouvez mettre l'appareil en sourdine pour répondre au téléphone, par exemple, MUTE s'affiche sur l'écran.
Pour annuler, appuyez à nouveau sur la touche MUTE de la télécommande ou modifiez le volume.
Affichage de la source d'entrée et du fichier
Voulez afficher différentes informations de la source d'entrée en appuyant sur INFO.
USB : informations sur les fichiers MP3/WMA.
OPTICAL/ARC/HDMI IN 1/2/3 : format et canal audio.
Réglage du minuteur veille
Appuyez plusieurs fois sur la touche SLEEP (veille) pour sélectionner les options de temps désirées (en minutes) : (Arrêt de l'affichage de la fenêtre (LCD OFF) -> Valeur du minuteur veille -> Affichage activé) Sur la fenêtre d'affichage, "LCD OFF" ou la valeur du minuteur veille apparait, puis la fenêtre d'affichage s'éteint. Pour contrôler le temps restant, appuyez sur SLEEP. Pour annuler la fonction de veille, appuyez plusieurs fois sur SLEEP (veille) jusqu'à l'affichage de "SLEEP 10", puis appuyez sur SLEEP une fois encore alors que "SLEEP 10" est toujours affiché.
Remarque
- Vous pouvez contrôler le temps restant avant que l'appareil ne s'éteigne. Appuyez sur SLEEP (veille) pour faire apparaitre le temps restant sur la fenêtre d'affchage.
- Vous pouvez contrôler le temps restant avant que l'appareil ne s'éteigne. Appuyez sur SLEEP (veille) pour faire apparaitre le temps restant sur la fenêtre d'affchage.
Réglage du mode surround
Ce système comporte un certain nombre de champs acoustiques surround prégltés. Vous pouvez sélectionner le mode son de votre choix en utilisant la touche SOUND EFFECT.
Les éléments affichés pour l'égaliser peuvent être différents selon les sources et les effets sonores.
| Éléments affché | Description |
| NATURAL | Offre un son naturel améliorant le comport d'écoute. |
| BYPASS | Désactive les effets d'égaliser. |
| BASS | Amplifie les graves. Pendant la lecture, renforce les aigus, les graves et l'effet de son surround. |
| CLRVOICE | Optimise le son de la voix. Ce mode permet de mieux entendre les voix et en améliore la clarté. |
| GAME | Égalise le son pour les yeux. Vous permit d'obtenir un son plus virtuel lorsque vous jouez à des jours video. |
| NIGHT | Active le mode nuit. Cette fonction peut être utile lorsque vous foulez regarder un film à bas volume tard la nuit. |
| UPSCALER | Active l'extrapolation MP3. Permet d'optimiser le son lorsque vous écoutez des fichiers MP3 ou d'autres musiques compressées. Ce mode n'est disponible que pour les sources à 2 canaux. |
| LOUDNESS | Améliore les graves et les aigus. |
Remarque
- Dans certains modes surround, il se peut que les enceintes ne restituent aucun son ou un son faible; tout dépend du mode surround et de la source audio, mais il ne s'agit pas d'une défaillance.
- Il se peut que vous deviez réinitialiser le mode surround après avoir permute l'entrée, et parfois même après avoir changé de piste sonore.
Son 3D
L'effet de son 3D émet un son qui crée une diffusion plus large vous permettant de prendre du plaisir avec un son immersif et kinématique. Appuyez sur 3D SOUND pour activer/désactiver le mode son 3D.
Réglage des paramètres de niveau du caisson de basse
Vous pouvez régler le niveau sonore du caisson de basse.
- Appuyez sur la touche WOOFER LEVEL.
- Utilisez les touches VOL +/- pour régler le niveau sonore du caisson de basse.
Commande d'un téléviseur à l'aide de la télécommande fournie
Vous pouvez commander votre téléviseur à l'aide des touches ci-dessous.
| Touche | Description |
| MUTE | Mettez ou coupe le volume du téléviseur. |
| AV/INPUT | Choisir la source d'entrée entre le téléviseur et d'autres sources. |
| (Marche/Arrêt du téléviseur) | Allumer ou éteindre le téléviseur. |
| VOL +/- | Régler le volume du téléviseur. |
| PR/CH ∧ / V | Passer d'une chaine à l'autre. |
Remarque
- Selon l'appareil raccordé, il se peut que vous ne puissiez pas commander votre téléviseur à l'aide de certaines de ces touches.
- La télécommande de l'appareil effectue les opérations de base de votre télé. Veuillez utiliser la télécommande de la télé pour profiter des fonctions avancées de votre télé.
Réglage de la télécommande pour commander votre téléviseur
Vous pouvez commander votre téléviseur à l'aide de la télécommande fournie.
Si votre téléviseur est répertorié dans le tableau ci-dessous, définissez le code fabricant approprié.
- Tout en maintenant enfoncée la touche (Marche/Arrêt du téléviseur), saisissez le code fabricant de votre téléviseur à l'aide des touches numériques (voir le tableau ci-dessous).
| Fabricant | Numéro de code |
| LG | 1(valeur par défaut), 2 |
| Zenith | 1, 3, 4 |
| GoldStar | 1, 2 |
| Samsung | 6, 7 |
| Sony | 8, 9 |
| Hitachi | 4 |
- Relâchez la touche (Marche/Arrêt du téléviseur) pour terminer le réglage.
Selon votre téléviseur, il se peut que certaines touches, voire toutes, ne fonctionnent pas pour votre téléviseur, même après avoir saisi le code fabricant correct. Lorsque vous remplacez les piles de la télécommande, il est possible que le numéro de code que vous avez défini soit rétabli aux valeurs par défaut. Définissez à nouveau le numéro de code approprié.
Dépannage
| PROBLÈME | Cause & Correction |
| Pas d'alimentation | • Le cordon d'alimentation est débranché.
Branchez le cordon d'alimentation.
• Vérifiez en mettant d'autres appareils électroniques en marche. |
| Absence de son | • Une source d'entrée incorrecte est sélectionnée.
Vérifiez la source d'entrée et sélectionnez la source correcte.
• La fonction muet est activée.
Appuyez sur MUTE ou modifiez le volume pour annuler la fonction muet. |
| Pas de LED | • La fonction variateur ou temporisateur est activée.
Appuyez sur SLEEP pour désactiver la fonction. |
| La télécommande ne fonctionne pas correctement | • La télécommande est trop éloignée de l'appareil.
Actionnez la télécommande dans un rayon de 7 m de l'appareil.
• Un obstacle se trouve entre la télécommande et l'appareil.
Retirez l'obstacle.
• Les piles de la télécommande sont vides.
Remplacez les piles par des neues. |
| La fonction AUTO POWER ne marche pas. | • Vérifiez l'état de SIMPLINK et éteignez SIMPLINK.
• Selon l'appareil connecté par cable optique, cette fonction est susceptible de ne pas fonctionner. |
| Lorsque vous sentez que le son de l'unité émis est bas. | Vérifiez les détails ci-dessous et ajustez l'unité en fonction de ces derniers.
• Passez de l'état [ON] de la fonction DRC à l'état [OFF] en utilisant la télécommande.
• Avec la barre de son connectée au téléviseur, changez le paramètre AUDIO DIGITAL OUT (SORTIE AUDIO NUMERIQUE) sur le Menu du téléviseur de [PCM] à [AUTO] ou [BITSTREAM].
• Avec la barre de son connectée au lecteur, changez le paramètre AUDIO DIGITAL OUT (SORTIE AUDIO NUMERIQUE) sur le Menu Configuration du lecteur de [PCM] à [PRIMARY PASS-THROUGH] ou [BITSTREAM].
• Changez le DOLBY DRC en appuyant sur DOLBY DRC ON. |
Marques de commerce et licences
DIGITAL
Fabriqué sous licence de Dolby Laboratories. Dolby et le symbole représentant un double D sont des marques de commerce de Dolby Laboratories.
2.0 Channel
Fabriqué sous licence aux États-Unis. Brevet N:5,956,674;5,974,380;6,487,535 et d'autres brevets américains et internationaux déposés et en attente. DTS, le logo ainsi que DTS et le logo ensemble sont des marques déposées. La chaine DTS 2.0 est une marque déposée de DTS, Inc. Product (logiciel compris). ©DTS, Inc. Tous droits réservés.
| Général |
| Alimentation | 200 - 240 V, 50 / 60 Hz |
| Consommation | 25 W |
| Dimensions (L x H x P) | 880 x 81 (94) x 119 mm (avec pieds) |
| Poids net (approx.) | 3,5 kg |
| Température de fonctionnement | 41 °F à 95 °F (5 °C à 35 °C) |
| Humidité de fonctionnement | 5 % à 90 % |
| Alimentation du bus | DC 5 V = 500 mA |
| Entrées / Sorties |
| OPTICAL IN | 3 V (crête à crête), prise optique x 1 |
| PORT. IN | 0,5 Vrms (prise stéréo 3,5 mm) |
| HDMI IN | 19 broches (Type A, Connecteur HDMI™) x 3 |
| HDMI OUT | 19 broches (Type A, Connecteur HDMI™) x 1 |
| Amplificateur |
| Mode stéréo | 18 W + 18 W (4 Ω à 1 kHz) |
| Caisson de basse | 44 W (4 Ω à 80 Hz) : Intégré |
La conception et les spécifications sont sujettes à modification sans préavis.
Lors du transport
Conservez le carton et les emballages d'origine. Si vous nevez transporter l'appareil, pour une protection maximale, emballez-le tel que vous avez reçu à sa sortie de l'usine.
Entretien des surfaces extérieures
N'utilise pas de liquides volatiles tels qu'un insecticide en aérosol à proximité de l'appareil. - Si vous frottez trop fort, vous risquez d'endommager la surface. - Ne laisse pas de produits en caoutchouc ou en plastique en contact prolongé avec l'appareil.
Nettoyage de l'appareil
Pour nettoyer le lecteur, utilisez un chiffon doux et sec. Si les surfaces sont très sales, utilisez un chiffon doux légèrement humidifié d'une solution détergente douce. N'utilisez pas de solvants puissants tels que alcool, benzine ou diluants, car ces derniers risquent d'endommager la surface de l'appareil.
Life's Good
