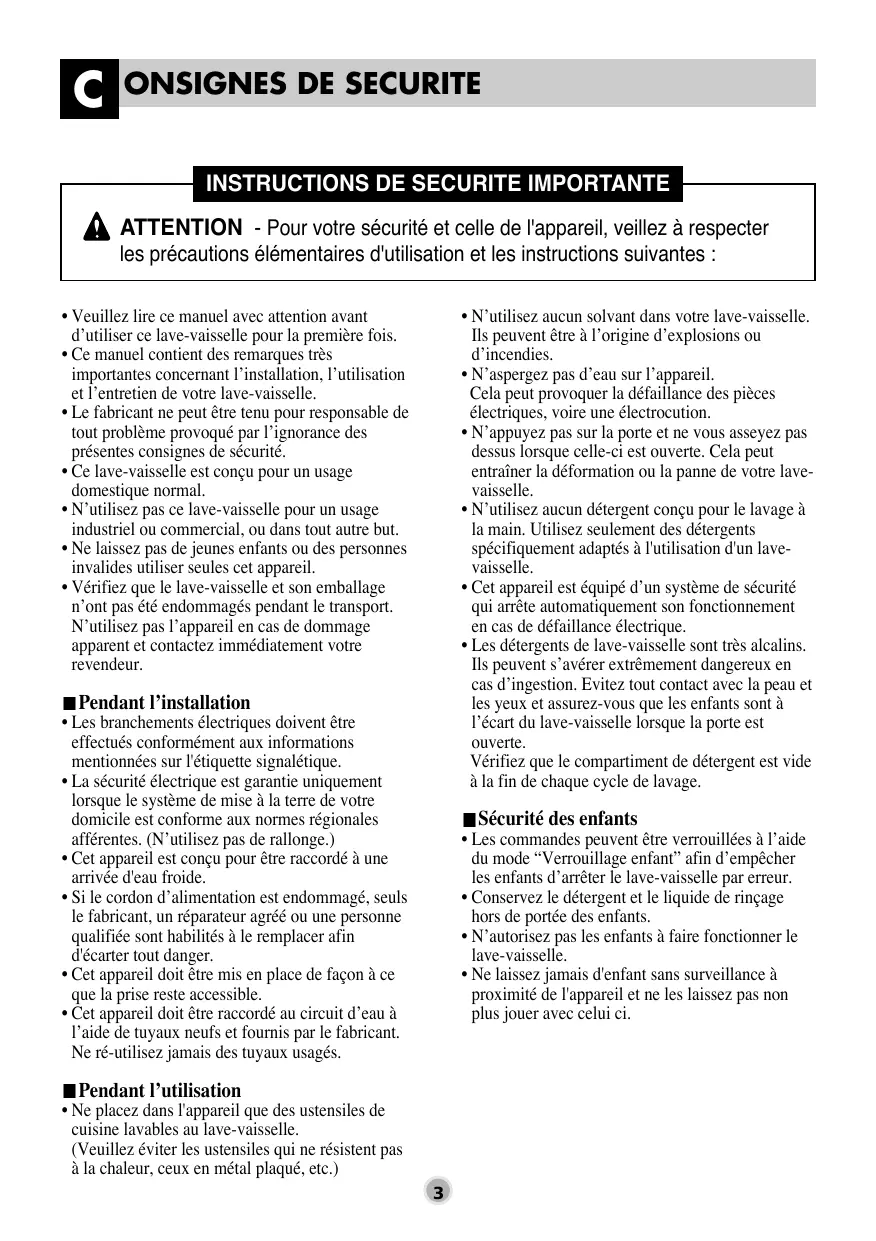

• N’aspergez pas d’eau sur l’appareil. Cela peut provoquer la défaillance des pièces électriques, voire une électrocution. • N’appuyez pas sur la porte et ne vous asseyez pas dessus lorsque celle-ci est ouverte. Cela peut entraîner la déformation ou la panne de votre lavevaisselle. • N’utilisez aucun détergent conçu pour le lavage à la main. Utilisez seulement des détergents spécifiquement adaptés à l'utilisation d'un lavevaisselle. • Cet appareil est équipé d’un système de sécurité qui arrête automatiquement son fonctionnement en cas de défaillance électrique. • Les détergents de lave-vaisselle sont très alcalins. Ils peuvent s’avérer extrêmement dangereux en cas d’ingestion. Evitez tout contact avec la peau et les yeux et assurez-vous que les enfants sont à l’écart du lave-vaisselle lorsque la porte est ouverte. Vérifiez que le compartiment de détergent est vide à la fin de chaque cycle de lavage.
• Ce manuel contient des remarques très importantes concernant l’installation, l’utilisation et l’entretien de votre lave-vaisselle. • Le fabricant ne peut être tenu pour responsable de tout problème provoqué par l’ignorance des présentes consignes de sécurité. • Ce lave-vaisselle est conçu pour un usage domestique normal. • N’utilisez pas ce lave-vaisselle pour un usage industriel ou commercial, ou dans tout autre but. • Ne laissez pas de jeunes enfants ou des personnes invalides utiliser seules cet appareil. • Vérifiez que le lave-vaisselle et son emballage n’ont pas été endommagés pendant le transport. N’utilisez pas l’appareil en cas de dommage apparent et contactez immédiatement votre revendeur.
• Les branchements électriques doivent être effectués conformément aux informations mentionnées sur l'étiquette signalétique. • La sécurité électrique est garantie uniquement lorsque le système de mise à la terre de votre domicile est conforme aux normes régionales afférentes. (N’utilisez pas de rallonge.) • Cet appareil est conçu pour être raccordé à une arrivée d'eau froide. • Si le cordon d’alimentation est endommagé, seuls le fabricant, un réparateur agréé ou une personne qualifiée sont habilités à le remplacer afin d'écarter tout danger. • Cet appareil doit être mis en place de façon à ce que la prise reste accessible. • Cet appareil doit être raccordé au circuit d’eau à l’aide de tuyaux neufs et fournis par le fabricant. Ne ré-utilisez jamais des tuyaux usagés.
• Les commandes peuvent être verrouillées à l’aide du mode “Verrouillage enfant” afin d’empêcher les enfants d’arrêter le lave-vaisselle par erreur. • Conservez le détergent et le liquide de rinçage hors de portée des enfants. • N’autorisez pas les enfants à faire fonctionner le lave-vaisselle. • Ne laissez jamais d'enfant sans surveillance à proximité de l'appareil et ne les laissez pas non plus jouer avec celui ci.
• Ne placez dans l'appareil que des ustensiles de cuisine lavables au lave-vaisselle. (Veuillez éviter les ustensiles qui ne résistent pas à la chaleur, ceux en métal plaqué, etc.) 3
électrocution ou d’un incendie. Contrôlez régulièrement le cordon électrique de votre appareil électroménager. S’il paraît endommagé ou détérioré, débranchez-le, cessez d’utiliser votre appareil et demandez à un réparateur agréé qu’il remplace le cordon par un cordon strictement identique. Protégez le cordon d’alimentation contre tout mauvais traitement physique ou mécanique en évitant par exemple de le vriller, de l’entortiller, de le pincer, de le prendre dans une porte ou de marcher dessus. Faites particulièrement attention aux branchements, aux prises murales et au point de sortie du cordon d’alimentation de l’appareil.
Cette prise doit être branchée à une prise adaptée – installée et reliée à la terre conformément à l’ensemble des normes et réglementations en vigueur dans la région. ATTENTION -Un mauvais branchement du cordon de mise à la terre peut être à l’origine d’un risque d’électrocution. En cas de doute concernant la mise à la terre de l’appareil, vérifiez auprès d’un électricien qualifié ou d’un agent de maintenance. Ne modifiez pas la prise fournie avec l’appareil. Si elle n’est pas compatible avec votre prise murale, faîtes installer une prise appropiée par un électricien qualifié. Mise au rebut des produits 1. Le pictogramme d’une poubelle barrée sur le produit indique que le produit est conforme à la Directive Européenne 2002/96/CE. 2. Tous les déchets électriques et électroniques doivent être collectés séparément et transportés par les services de voirie municipaux vers conséquence par le gouvernement ou par les autorités locales. 3. Le traitement correct de votre vieil appareil contribue à protéger l’environnement et la santé des personnes. 4. Pour plus d’informations sur le traitement de votre appareil en fin de vie, merci de bien vouloir vous adresser à votre mairie, au service de la voirie ou au magasin où vous avez acheté le produit. 4
être conformes aux normes électriques nationales, régionales et/ou locales.

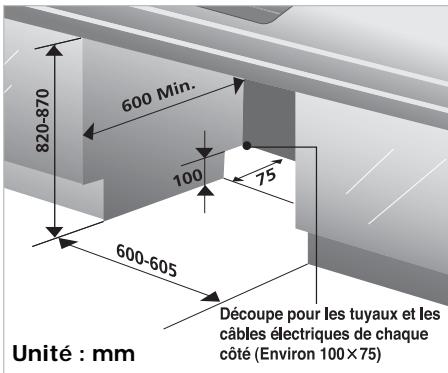

2 Placez le lave-vaisselle aussi proche que possible des raccordements d'arrivée et d’évacuation de l’eau. 3 Pour un écoulement convenable des eaux la distance entre l'appareil et les points de raccordement ne doit pas dépasser 3 mètres.
La prise d’alimentation doit être accessible et située à côté de l'appareil à 1,20 mètres. En aucun cas, elle ne doit être placée derrière l'appareil. (Voir page 7 Schéma A) 3 La prise d’alimentation électrique doit être correctement reliée à la terre ; en cas de doute, faîtes-la vérifier par un électricien qualifié. Aucun autre appareil ne doit être branché à la même prise au moyen d’une multiprise ou de tout autre procédé.
2 Ajustez les pieds pour aligner la hauteur de l'appareil sur celle des meubles adjacents. Procédez comme expliqué par le schéma ci-dessous.
à l’intérieur de la niche. Assurez-vous que le tuyau d’évacuation situé à l’intérieur du meuble n’est ni entortillé ni étiré.

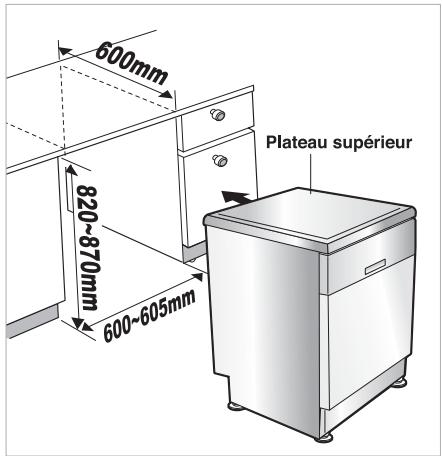

850 mm, vous devez retirer le plateau supérieur en dévissant les deux écrous situés à l'arrière de l'appareil.
2 Les deux raccordements les plus fréquents sont présentés dans les schémas A et B.

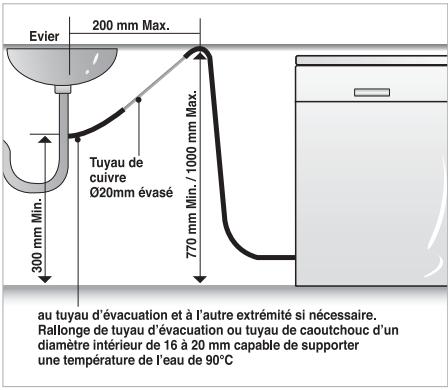

Lorsque le tuyau d’évacuation est raccordé à une canalisation en « S » ou au tout à l’égout, il doit être fixé sous le plan de travail pour suivre une trajectoire montante à la sortie de l'appareil puis descendante vers la canalisation.
(Les courbures doivent avoir un rayon de 40 mm.)
Cas 1. Si la porte est inclinée à droite.
Utilisez les tuyaux neufs fournis avec le lavevaisselle et ne réutilisez pas les anciens tuyaux.

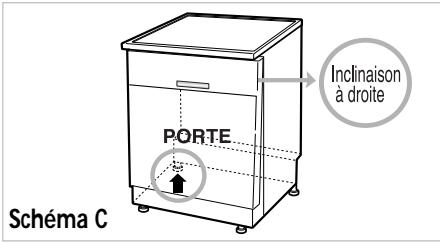

• Si la porte est inclinée à droite comme présenté sur le schéma C, suivre la procédure présentée ci-dessous jusqu’à ce que la porte fonctionne normalement. 1) Dévissez (dans le sens inverse de celui des aiguilles d’une montre) le pied arrière gauche de l’appareil afin de le rehausser. 2) Vérifiez l’ouverture de la porte pour valider qu'il n'y ait plus de vapeur et/ou de frottements. • Lorsque le produit est convenablement mis à niveau, aucune inclinaison, vapeur ou friction ne demeure.

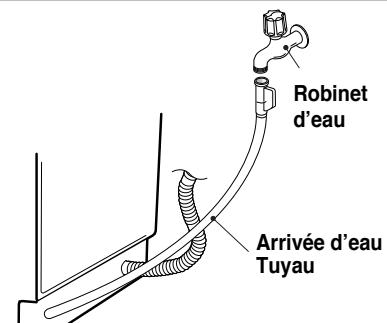

à l’arrivée d’eau. Branchez le cordon d’alimentation à une prise reliée à la terre et allumez l’appareil.
à vide en utilisant le programme rapide. Pendant ce cycle, assurez vous de l'absence de fuites ainsi que du bon fonctionnement du lave-vaisselle.

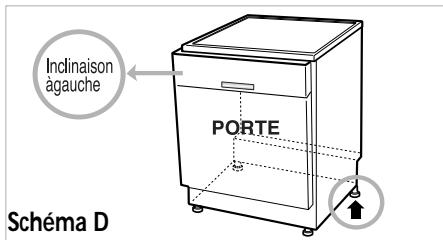

D, suivre la procédure présentée ci-dessous jusqu’à ce que la porte fonctionne normalement. 1) Dévissez (dans le sens inverse de celui des aiguilles d’une montre) le pied arrière droit de l’appareil afin de le rehausser. 2) Vérifiez l’ouverture de la porte pour valider qu'il n'y ait plus de vapeur et/ou de frottements. • Lorsque le produit est correctement mis à niveau, aucune inclinaison, vapeur ou friction ne subsiste.
Dans ce cas, éteignez le puis remettez le en marche.
• Le témoin lumineux Propre s’allume 4 minutes après la fin du processus. Indicateurs Sel et Liquide de rinçage • Sel : Rajoutez du sel spécialement adapté lorsque le témoin s’allume. • Rinçage : Rajouter du liquide de rinçage lorsque le témoin s’allume. Demi-charge • Afin d’économiser de l’énergie, utilisez la fonction Demi-charge (panier supérieur ou inférieur) pour les petites quantités de vaisselle. • Sélectionnez le panier désiré par pression successive sur la touche Demi-charge. • Si vous ne sélectionnez pas cette fonction, les bras supérieurs et inférieurs fonctionneront en alternance. Indicateurs Sécurité enfants et Extra 80 • Le témoin s’allumera lorsque le réglage Sécurité enfants est activé. • Le témoin s’allumera lorsque le réglage Extra 80 est activé. selon modèle Temps Restant • Avant de démarrer, l'écran d'affichage indique la durée de fonctionnement du programme sélectionné. • Après le démarrage, l'écran d'affichage indique le temps restant. • En cas de problème, le lave-vaisselle affiche l'un des messages d'erreur suivants : “OE”, “FE”, “IE”, “EI”, “HE”, “CE”, “LE”, “tE” • Si ces lettres d'erreur sont affichées, veuillez vous reporter au guide de dépannage à la page 26 et suivez ce guide. Départ différé • Si vous souhaitez retarder le démarrage du Programme sélectionné, appuyez sur ce bouton avant d’appuyer sur le bouton Marche/Arrêt. • Chaque pression sur ce bouton retarde la fin du cycle d’1 heure. • La fin du cycle peut être retardée de 1 à 19 heures. Programmes • Appuyez sur le bouton du programme de lavage désiré. Extra 80 ( selon modèle) • Lorsque la fonction Haute température est sélectionnée, la température de séchage peut aller jusqu'à 80ºC. (Multi Wash, Auto, Eco) • Pour activer ou désactiver la fonction Sécurité enfant, appuyez en même temps sur les boutons Fragile et Rapide durant quelques secondes alors que le lave-vaisselle est en fonctionnement. • Toutes les commandes seront désactivées à l'exception des boutons Sécurité enfant et Marche/Arrêt. • La mise hors tension du lave-vaisselle ne déverrouille pas la fonction Sécurité enfant. Vous devez libérer le verrouillage enfant Sécurité enfant avant de pouvoir faire fonctionner le lave-vaisselle. Marche/Arrêt • Appuyez sur cette touche pour mettre l'appareil sous tension afin de l'utiliser. • Pour des raisons de sécurité et d'économie d'énergie, l'appareil s'éteint automatiquement à la fin du cycle. • En cas de surtension ou de perturbation de l’appareil, le courant peut être coupé automatiquement afin de préserver votre sécurité.
(Votre société de distribution d'eau peut vous aider.) 2) Réglez le niveau du système d'adoucissement de votre lave-vaisselle en fonction du niveau de dureté de l'eau. Reportez-vous à l'étape 2. (*L : Niveau du système d'adoucissement )
1) Vérifiez la dureté de votre eau à l'aide de la bandelette réactive. ( ) 2) Procédure de test Immergez toutes les zones réactives de la bandelette pendant 1 seconde environ dans un bol rempli de votre eau du robinet (ne pas la passer sous l'eau courante !). Secouez pour faire tomber l'excédent de liquide de la bandelette et patientez 1 minute. La bandelette passe de la couleur verte au rouge-violet en diverses zones réactives. Comptez le nombre de zones rouge-violet sur la bandelette.
Nombre de zones (rougeviolet)
Qualité de l'eau d'adoucissement <7 <9 <12,5 Dans le tableau ci dessus, identifiez la fourchette correspondant à la valeur transmise par votre fournisseur d'eau (colonne °fH pour la France) et reportez vous en bout de ligne pour connaître le réglage adéquat. Le lave-vaisselle est programmé en usine pour un niveau de dureté de “ ”. Le niveau de dureté de l’eau qui a été programmé dans la machine peut être vérifié et modifié par le biais du panneau de commande. 1. Le lave-vaisselle doit être éteint. 2. Appuyez simultanément sur les boutons Demi-charge et Marche/Arrêt et maintenez-les enfoncés. 3. Pour modifier le réglage: À chaque fois que vous appuyez sur le bouton Demi-charge les figures changent une à une. L'affichage varie de “ ”à“ ”. 4. Une fois le réglage de la dureté correctement réglé, appuyez sur le bouton Départ différé. Le réglage de la dureté est alors sauvegardé. 13
Si l’eau du robinet dépasse un certain niveau de dureté, elle doit être adoucie, c’est à dire décalcifiée, afin qu’elle puisse être utilisée dans le lave-vaisselle. Il est donc obligatoire d'ajouter un sel spécial dit sel régénérant dans le compartiment prévu à cet effet. La quantité de sel nécessaire à chaque lavage pour un adoucissement efficace est déterminée par la dureté de l'eau du robinet. Mettre du sel régénérant
• Versez le sel à l’intérieur du compartiment à sel avant la première utilisation de votre lave-vaisselle. Utilisez l’entonnoir fourni pour un remplissage facile et propre. La capacité du compartiment de sel est d’environ 1,90 kg. (Utilisez un sel régénérant spécialement conçu pour les lave-vaisselle.) • Après le remplissage, essuyez toute trace de sel ayant débordé afin de fermer le bouchon correctement. • Vissez fermement le bouchon afin d’empêcher la pénétration de mousse savonneuse susceptible d’entraîner des problèmes d’adoucissement de l’eau.
Pour le remplir Pour remplir le compartiment de liquide de rinçage, faîtes pivoter le bouchon dans le sens inverse de celui des aiguilles d’une montre et retirez-le. Remplissez le réservoir au maximum avec un liquide de rinçage de qualité, puis replacez le bouchon et vissez-le. Le liquide de rinçage est diffusé automatiquement au cours du dernier cycle de rinçage. Le réglage du dosage convient à la plupart des installations. Si, après le lavage, vous remarquez des endroits flous, des traces ou des marques d’eau sur vos verres, il peut s’avérer nécessaire d’augmenter le dosage. A cette fin, retirez le bouchon, faîtes pivoter la flèche indicatrice vers un réglage plus important puis replacez le bouchon. Si les verres sont marqués ou s’il y a de la mousse au fond des verres ou au fond de la machine, sélectionnez un dosage plus faible.
Pour un lavage optimal de votre vaisselle, suivre les recommandations ci-dessous : Positionnez la vaisselle de façon à ce que l’eau entre en contact avec toutes les surfaces. Les objets profonds ou de grande taille doivent être placés suivant un angle permettant un bon écoulement de l’eau et un séchage correct. Les articles sur lesquels demeurent des traces de brûlé doivent être trempés avant d’être chargés dans le lave-vaisselle.

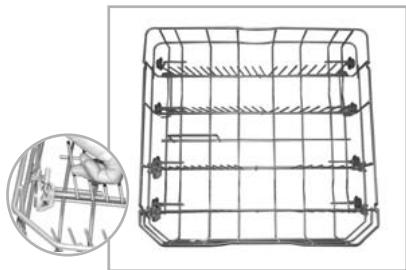

Comment charger le panier inférieur

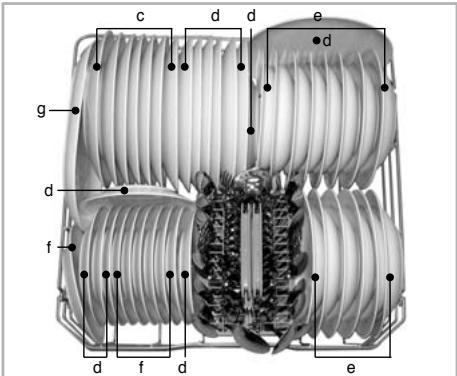

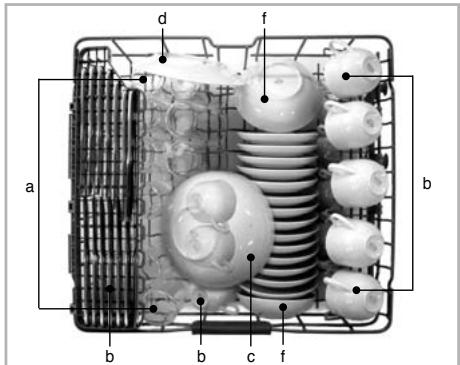

Exemple de charge (test énergétique) c
Faites attention en chargeant et en déchargeant des articles tranchants.
3 3 3 4 Les tasses, les verres et les bols doivent être placés à l’envers. Une seconde rangée de tasses ou les ustensiles de cuisine peuvent être déposés sur les paniers à tasses pliables qui peuvent également servir de support pour les verres à pieds longs. Veillez à ne pas bloquer la rotation du bras d’aspersion situé sous le panier supérieur.
Ustensiles en bois ou à poignée en bois. Ustensiles oxydables ou ne résistant pas à la rouille Articles en plastique non lavables en lavevaisselle. Ne pas utiliser l'option stérilisation pour les articles en plastique blanc que la lampe à ultraviolets pourrait endommager.

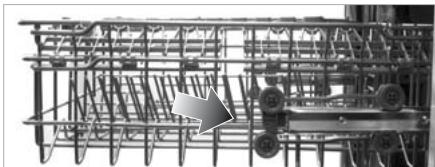

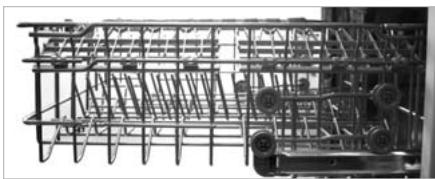

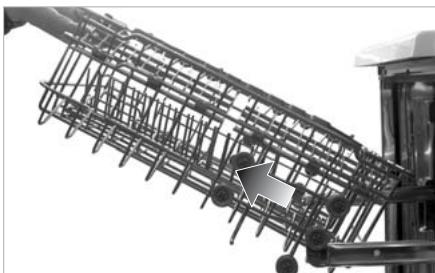

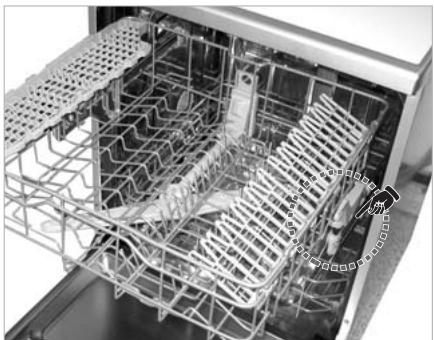

Dans la position standard, l'espace est réduit entre le panier supérieur et le panier inférieur. Après le réglage, vérifiez que rien n'entrave la rotation du bras d'aspersion.
Autrement, la vaisselle risque d’être endommagée et vous pouvez vous blesser. 18

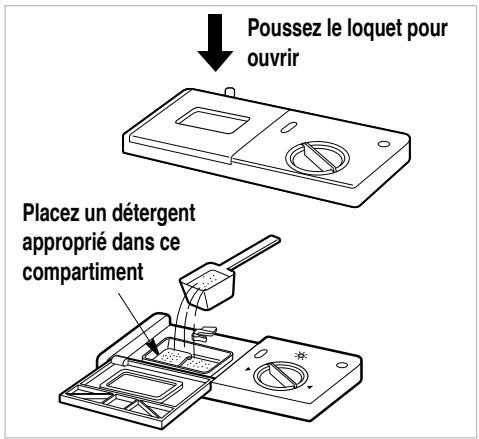

6. Ajout de détergent • Le détergent doit être placé à l’intérieur du compartiment prévu à cet effet avant le démarrage de chaque programme . • Veuillez suivre les instructions du fabricant du détergent imprimées sur la boîte pour définir la dose qui convient. • Si votre vaisselle est modérément sale, vous pouvez utiliser moins de détergent que la dose recommandée. • Le compartiment a une contenance de 15g et 25g. • La quantité de détergent dépend du programme. Consultez le tableau de référence.
être considéré comme un poison et conservé hors de portée des enfants. A la fin de chaque programme de lavage, le compartiment de détergent devrait être vérifié et nettoyé de tout résidu éventuel.
• Le détergent est diffusé automatiquement pendant le fonctionnement du lave-vaisselle. • Le couvercle du compartiment reste ouvert après le fonctionnement du lave-vaisselle.
Utilisez uniquement du détergent de lavevaisselle destiné à un usage domestique. (Les liquide-vaisselle ordinaires ne doivent pas être utilisés, car la mousse peut empêcher le bon fonctionnement de l’appareil.)
Lorsqu’il n’y a plus de sel, le témoin de remplissage s’allume automatiquement pendant le fonctionnement. Il faut alors ajouter du sel dès la fin du cycle. Cependant, il est recommandé de toujours effectuer le rechargement en sel (comme mentionné page précédente) juste avant le démarrage de l’utilisation suivante afin d’évacuer immédiatement tout excès de solution salée.

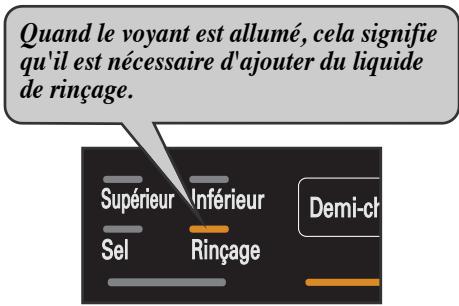

• Par le temoin de remplissage situé sur le réservoir (lorsque la porte du lave-vaisselle est grande ouverte). Le noir indique une quantité suffisante de liquide de rinçage. Translucide indique qu’il est nécessaire d'ajouter du liquide de rinçage.
• Après le rechargement en sel, la diode peut mettre du temps à s’éteindre. • Lorsque la commande est réglée sur “ ” il n’est pas nécessaire de recharger en sel car aucun sel ne sera utilisé pendant le fonctionnement du lave-vaisselle. Si la commande est réglée entre “ ” et “ ”, il alors faut ajouter du sel dans le réservoir.
Le liquide de rinçage est nécessaire afin d’obtenir des plats sans tâches ni traces ainsi qu’un meilleur séchage. L’utilisation d'un produit de bonne qualité améliore la performance de lavage. Toutefois une utilisation excessive peut produire un excès de mousse susceptible d’entraîner des fuites d’eau.
• Nettoyage de référence : 8g de détergent sur la surface intérieure de la porte et 27g dans le déverseur de détergent. • Le panier supérieur à hauteur ajustable doit être en position haute.
Une fois la porte refermée, le programme redémarre là où il a été interrompu.

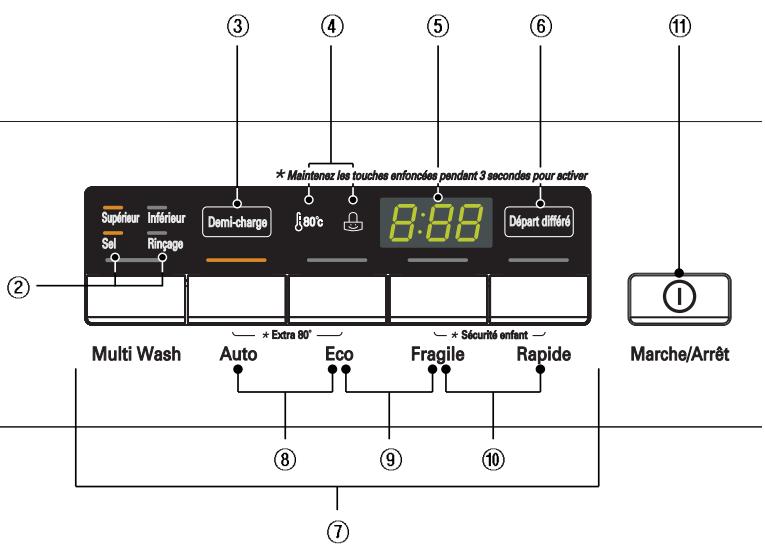

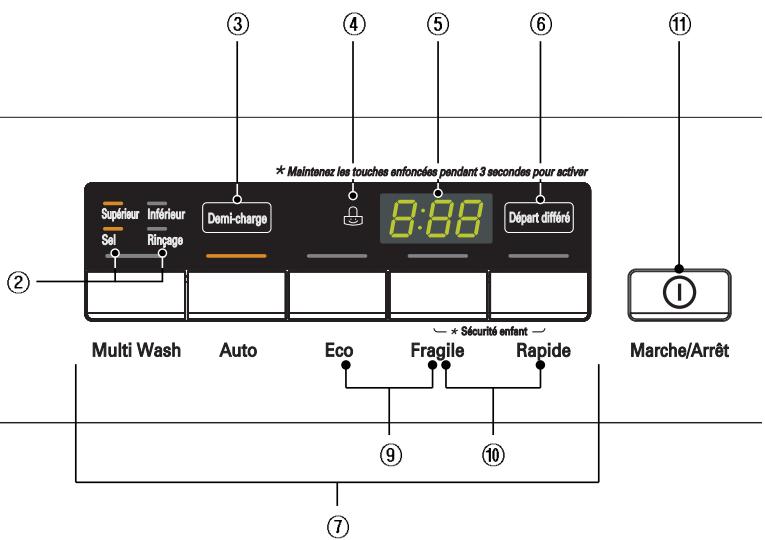

Marche/Arrêt Vérifiez le niveau de sel et de liquide de rinçage Les témoins lumineux correspondants s’allument lorsqu’un rechargement s’avère nécessaire.
Assurez-vous qu’ils sont propres et correctement positionnés (Consultez les consignes d'entretien par l’utilisateur).
“ ” s'affiche sur l'écran numérique pendant quelques secondes. Le lave-vaisselle s’éteint automatiquement pour des raisons de sécurité et d’économie d’énergie. Si la fonction "Séchage +" est sélectionnée, l'afficheur indique "Cd" pour signifier que le lave-vaisselle est en mode "Séchage +". Le lave-vaisselle s'éteint ensuite automatiquement.

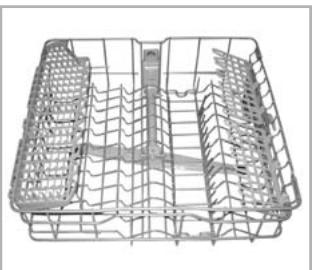

Tirez le panier inférieur vers l’extérieur et disposez la vaisselle et les couverts à l’intérieur. Tirez le panier supérieur et disposez les tasses, verres, etc. à l’intérieur.
Faites attention en cas d’ouverture de la porte au cours de la phase à haute température ou immédiatement après la fin d’un programme, de la vapeur pourrait s’échapper de l'appareil.
Ajoutez la quantité de détergent nécessaire à l’intérieur du réservoir. Refermez le couvercle du déverseur.
L’appareil démarre après 10 secondes. Si nécessaire, sélectionnez les options
Ce programme est destiné au lavage des articles fragiles comme les verres.
Pendant le programme Auto, un capteur électronique mesure l'opacité de l'eau et détermine le degré de salissure de la vaisselle. Le programme ajuste automatiquement le temps de lavage et la température de l'eau. Ce programme permet donc d'optimiser les consommations d'eau et d’énergie. Le “ F ” sur l’écran signifie que le capteur est en train de mesurer l’opacité de l'eau.
Si la machine s'arrête à cause d'une défaillance électrique, le cycle reprendra automatiquement là où il s'était arrêté. 23 • Nettoyez-les si cela s’avère nécessaire. • Remettez-les en place dans l’ordre inverse.

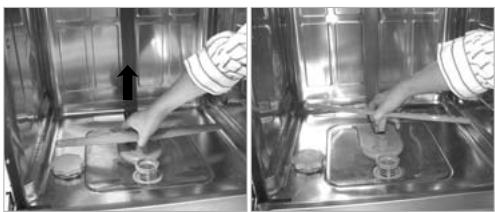

• Lorsque cela s’avère nécessaire, retirez le bras en le tirant vers le haut. • Nettoyez le bras d’aspersion et remettez-le en place en le tirant vers le bas.

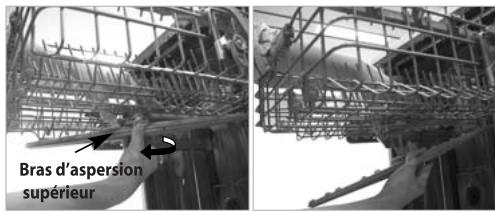

• Tirez le panier supérieur en avant. • Vérifiez que les orifices des jets d’eau ne sont pas bloqués par des résidus de nourriture. • Lorsqu’un nettoyage s’avère nécessaire, retirez le bras en dévissant l’écrou. • Nettoyez le bras d’aspersion et remettez-le en place en suivant l’ordre inverse.

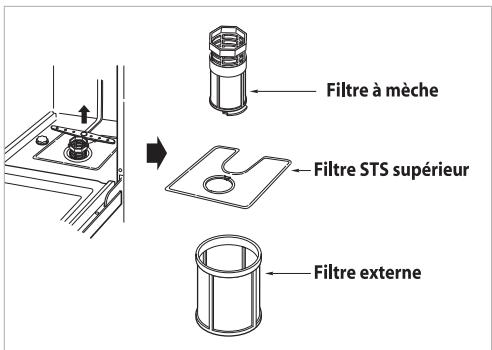

Avant d’utiliser votre lave-vaisselle, vérifiez que le filtre est correctement assemblé. S’il ne l’était pas, le résultat de lavage ne serait pas satisfaisant.
Avant de contacter un réparateur, vérifiez les recommandations ci-dessous afin de voir si vous êtes en mesure de résoudre seul ce problème.
• L’électricité de la maison a été coupée.
• Vérifiez que la prise murale soit bien alimentée . • Appelez le service après vente.
• Le bouton “Marche” n’est pas enfoncé.
• Appuyez sur le bouton Départ./Pause
• Il n’y a plus de sel dans le compartiment de sel. • Le bouchon du compartiment de sel est mal vissé.
• Vérifier le niveau de sel et le bouchon du réservoir.
• Les ustensiles sont mal disposés ou les paniers sont surchargés. • Les filtres sont encrassés. • Les orifices du jet d’eau du bras d’aspersion sont bouchés. • La rotation des bras d’aspersion est bloquée par des ustensiles. • Le mauvais programme a été sélectionné. 25
• Ajustez le niveau du liquide de rinçage.
• Défaillance du moteur (moteur principal ou de celui de la pompe de vidange).
• Nettoyez le filtre • Appelez le service après vente si le problème demeure.
Il s'agit d'un cycle de séchage supplémentaire pour optimiser les performances de séchage du programme rapide. Ce cycle fonctionne pendant 30 minutes supplémentaires après la fin du programme. Il peut être interrompu à tout moment en ouvrant la porte.
Cette fonction sert à verrouiller et déverrouiller les boutons de commande afin d’empêcher les enfants de modifier les réglages. Elle ne peut être activée que pendant le cycle de lavage.
Après 5 minutes de fonctionnement du capteur (hormis évacuation et remplissage), l'afficheur indiquera le temps de traitement.
Pour annuler cette fonction, éteignez le lave-vaisselle. Pour changer de programme et d'option, ouvrez la porte et sélectionnez un autre programme et une autre option. Le décompte se poursuivra une fois la porte refermée.
