VME 9325 BTA - Moniteur de voiture AUDIOVOX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur multimédia mobile / Moniteur de voiture
Marque	AUDIOVOX
Modèle	VME 9325 BTA
Écran	7 pouces TFT LCD, 800x480 pixels, 16:9, motorisé
Radio FM	87,5 - 107,9 MHz, 18 préréglages (3 bandes x 6)
Radio AM	530 - 1720 kHz, 12 préréglages (2 bandes x 6)
Formats audio supportés	CD-DA, MP3, WMA
Formats vidéo supportés	DVD, VCD, SVCD, AVI, MPEG1/2, XviD, DivX
Bluetooth	Oui (module BTM10 en option)
Connectivité USB	USB 1.0, 500 mA, FAT32, compatible clés et disques durs
Entrée auxiliaire	AV avant (RCA) et arrière, pour console de jeux, caméra, GPS
Sortie vidéo	1 sortie composite pour écrans supplémentaires
Sortie audio	Préampli 100 ohms, 2 VRMS, sortie subwoofer
Égaliseur	7 courbes préréglées (Rock, Hip Hop, Dance, etc.) + réglage manuel
Télécommande	Infrarouge 44 touches
Alimentation	11 à 16 V CC, masse négative, fusible 15A
Dimensions	2 DIN standard (env. 178 x 100 mm)
Poids	Environ 1,5 kg
Accessoires inclus	Supports de montage, demi-manchon, télécommande, faisceaux, instructions
Garantie	2 ans
Entretien	Nettoyer avec un chiffon silicone et un détergent neutre ; ne pas utiliser d'eau ni d'alcool

FOIRE AUX QUESTIONS - VME 9325 BTA AUDIOVOX

Comment connecter mon téléphone en Bluetooth ?

Assurez-vous que le module BTM10 est installé. Activez le Bluetooth sur votre téléphone et recherchez les appareils. Sélectionnez 'VME 9325 BTA' et suivez les instructions à l'écran. Le code PIN par défaut est 0000.

Pourquoi l'écran reste noir ?

Vérifiez que le frein à main est enclenché (si le câble PRK SW est connecté) et que l'appareil est allumé. Si l'écran est en veille, touchez l'écran pour le réactiver. Assurez-vous que le moniteur n'est pas rétracté ; appuyez sur OPEN.

Comment régler l'horloge ?

Appuyez sur SETUP, allez dans GENERAL, puis Clock Adjust. Utilisez l'écran tactile pour entrer l'heure et les minutes. Sélectionnez le mode 12h ou 24h dans Clock Mode.

Comment utiliser une caméra de recul ?

Connectez la caméra à l'entrée prévue. Dans le menu SETUP > Hardware > Camera In, choisissez Normal ou Miroir. Lorsque vous passez la marche arrière, l'écran affiche automatiquement l'image de la caméra.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez la pile (CR2025) : remplacez-la si nécessaire. Assurez-vous qu'elle est installée avec la bonne polarité. Pointez la télécommande vers le récepteur IR sur la façade.

Comment lire des fichiers MP3 depuis une clé USB ?

Insérez la clé USB dans le port USB avant (500 mA max). L'appareil bascule automatiquement en mode USB. Utilisez les touches de navigation pour sélectionner les dossiers et fichiers. Formats supportés : MP3, WMA.

Pourquoi mon DVD ne se lit-il pas ?

Vérifiez que le disque est propre et inséré côté étiquette vers le haut. Assurez-vous que le code régional correspond (l'appareil lit les codes région 2). Si le contrôle parental est activé, entrez le mot de passe (0000 par défaut).

Comment réinitialiser l'appareil ?

Utilisez un stylo pour appuyer sur le bouton RESET situé dans l'angle inférieur droit de la façade. Tous les paramètres reviennent aux valeurs d'usine (sauf mot de passe).

Comment nettoyer l'écran LCD ?

Utilisez un chiffon doux en silicone légèrement humidifié avec un détergent neutre. N'utilisez jamais d'eau, d'alcool ou de produits abrasifs. Essuyez délicatement sans appuyer.

Quels types de supports USB sont compatibles ?

Les clés USB et disques durs portables formatés en FAT32 sont supportés. Le NTFS n'est pas pris en charge. Le courant maximum est de 500 mA, donc les disques durs nécessitant plus de puissance peuvent ne pas fonctionner.

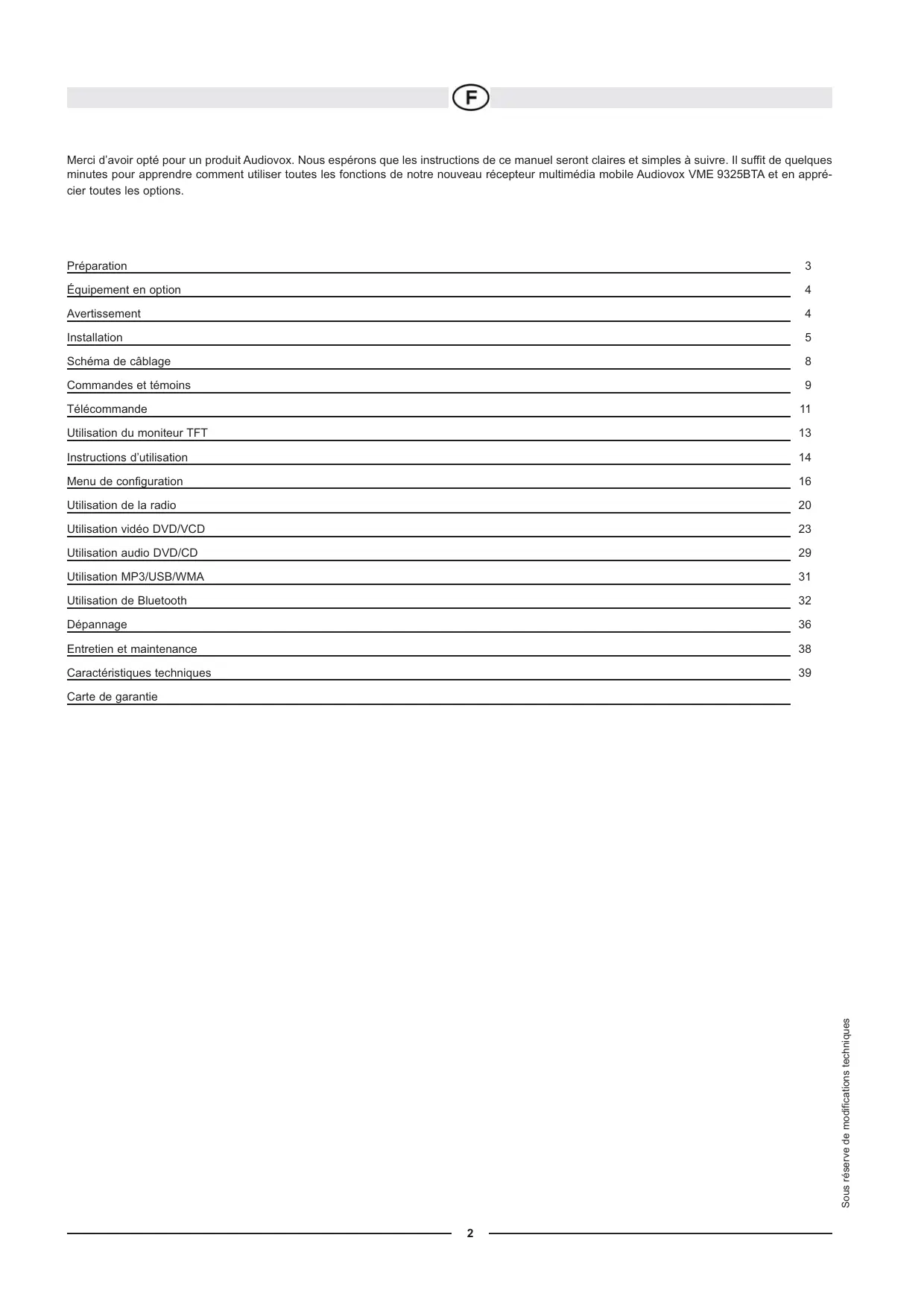

MODE D'EMPLOI VME 9325 BTA AUDIOVOX

Merci d'avoir opté pour un produit Audiovox. Nous espérons que les instructions de ce manuel seront claires et simples à suivre. Il suffit de quelques minutes pour apprendre comment utiliser toutes les fonctions de notre nouveau récepteur multimédia mobile Audiovox VME 9325BTA et en apprécier toutes les options.

Préparation 3

Équipement en option 4

Avertissement 4

Installation 5

Schéma de câblage 8

Commandes et témoins 9

Télécommande 11

Utilisation du moniteur TFT 13

Instructions d'utilisation 14

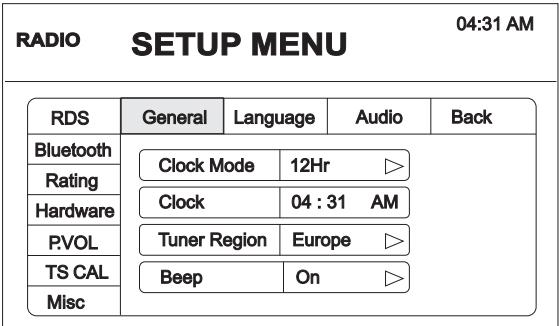

Menu de configuration 16

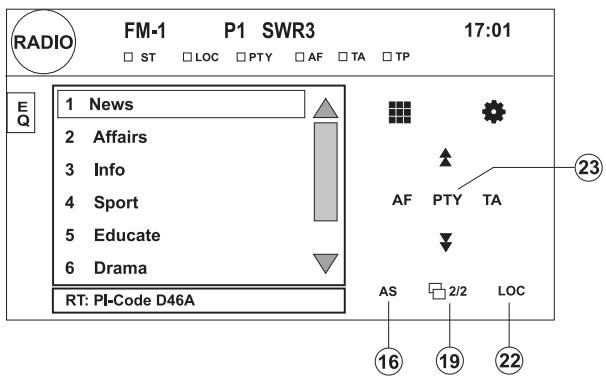

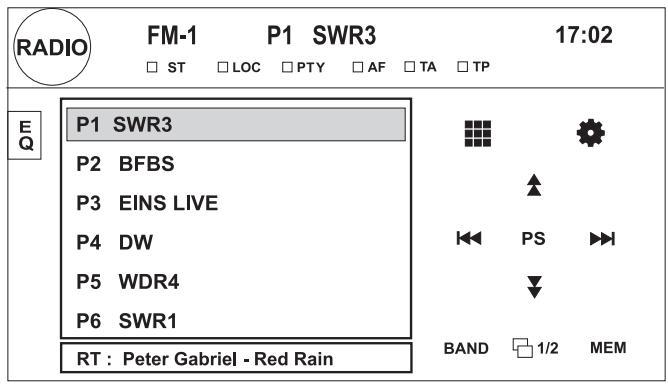

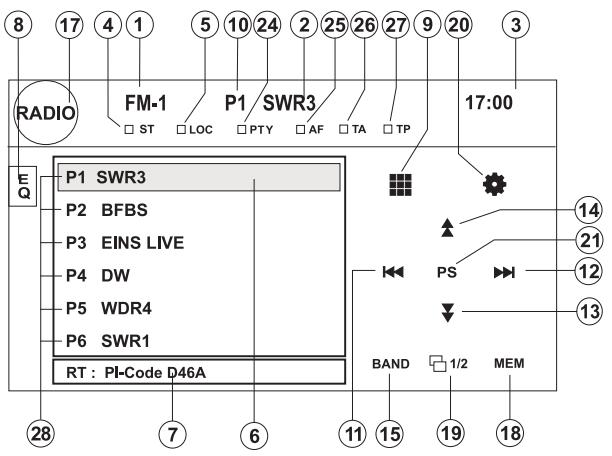

Utilisation de la radio 20

Utilisation vidéo DVD/VCD 23

Utilisation audio DVD/CD 29

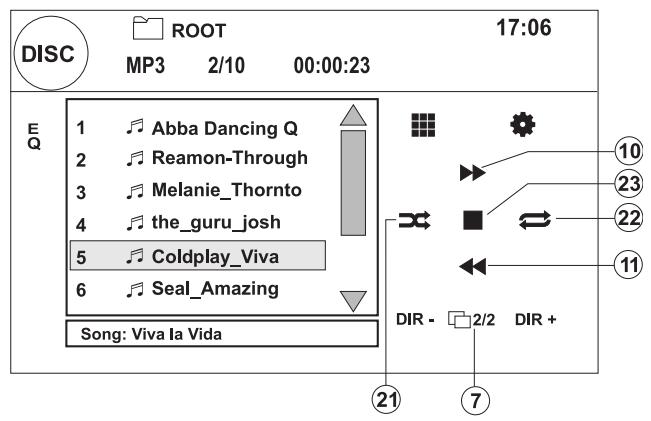

Utilisation MP3/USB/WMA 31

Utilisation de Bluetooth 32

Dépannage 36

Entretien et maintenance 38

Carte de garantie

Félicitations pour l'achat du récepteur multimédia mobile Audiovox VME 9325 BTA.

Il n'est pas inutile de dire toutes les instructions avant de commencer l'installation. Nous recommandons que l'installation de l'Audiovox

VME 9325 BTA soit effectuée par un installateur de bonne réputation.

Fonctions

• Format de l'image - Cinéma, normal et OFF (veille)
• Avance rapide, retour rapide - 2X, 4X, 8X et 20X Avance lente, retour lent - 2X, 4X, 8X et 20X
• Lecture, pause, arrêt, chapitre suivant et chapitre précédent

CD / MP3 / WMA

• Compatible CD-Texte
• Compatible ID3 Tag
• Recherche de réseau (MP3/WMA seulement)
• Accès à la piste direct par télécommande
• Grave jusqu'à 1500 fichiers MP3 et WMA sur un DVD+R/RW
• Recherche sonore de piste avant/arrière
• Aléatoire, répétition et intro
• Lecture, pause, arrêt, piste suivante et piste précédente

• Espacement entre canaux USA/Europe/Amérique latine/Asie 30 stations préenregistrées (18 FM, 12 AM)
• Stéréo/Mono automatique
• Local/à distance
• Mise en mémoire automatique/recherche de prévisualisation
• RDS (Radio Data System - système de données radio)

Boîtier

• 2.0 DIN (Import/ISO-DIN à monter)
• Écran LCD motorisé (réglage hauteur/inclinaison)
• Affichage LCD secondaire 8 caractères / type de segment
• Matrice active LCD 7 po TFT avec revêtement anti-reflet
• Inclinaison d'écran Confirmation par bip sonore (option On-Off)
• Système de gestion de chaleur - Refroidissement par air force pour conserver la température nominale de fonctionnement des ensembles de puce
• USB 1.0 (500 mA max.)

Généralités

• Une entrée auxiliaire audio/vidéo pour console de jeux, caméscope, navigation par GPS, etc.

Commande son trois bandes (basses, mediums et aigus) avec sept courbes EQ présélectionnées

• Prêt pour navigation GPS (NAV101 ou NAV102)
• Télécommande infrarouge 44 touches
• Une sortie vidéo composite pour écrans supplémentaires Sortie en façade, arrêté et ligne subwoofer Commande de phase subwoofer - 0 à Commande de volume programmable
• Entrée caméra de recul (vue d'image normale et rétroviseur) Mode de calibrage de l'écran tactile
• Sortie de ligne préampli 100 Ohms - tous canaux audio Sortie ligne 2 VRMS - tous canaux Commande audio encodeur rotative

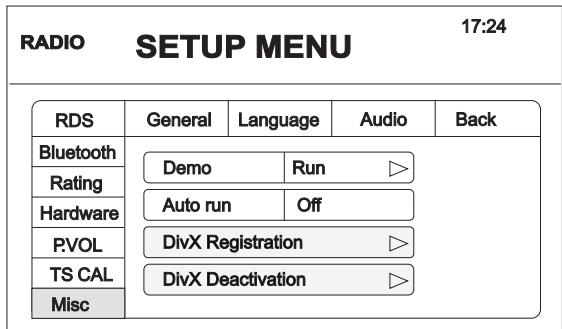

• Cet appareil est certifié conformément à DivX Home Theater Version 3.0.

Équipement en option

Le VME 9325 BTA est « prêt pour la navigation GPS ». Avant d'accéder aux fonctions de navigation, acheter et installer le module NAV. Toutes les instructions d'installation et d'utilisation sont inclues dans le module de navigation NAV. Une fois que le NAV est connecté et fonctionne correctement, le mode source NAV devient actif. Tant que le module NAV n'est pas installé, l'option NAV est grisée, indiquant que la fonction n'est pas disponible.

- Caméra de recul

Le VME 9325 BTA est « prêt pour l'installation d'une caméra ». Avant d'accéder aux fonctions caméra, acheter et installer une caméra vidéo de recul. Une fois que la caméra de recul est connectée et fonctionne correctement, le mode source CAMERA devient actif. Tant que la caméra n'est pas installée, l'option CAMERA est grisée, indiquant que la fonction n'est pas disponible.

• BTM10: Avant de brancher à un dispositif prêt pour le Bluetooth.

Le câble jlink 4

Pour iPod video ou photo, vous devez acheter le cable jLink-USB.

Outils et fournitures

Les outils et fournitures suivants sont nécessaires pour installer le VME 9325 BTA :

• tournevis plat, cruciforme et de type torx;
• cutter et pince à dénuder;
• outils nécessaires pour retirer l'autoradio existant (tournevis, jeu de clés à douille ou autres);
• chatterton;
• pince à sertir;
• voltmètre/lampe de essai;
• raccords à serrer;
• fil calibre 18 pour branchement électrique;
• fil calibre 16 à 18 pour haut-parleur;

Débrancher la batterie

Pour éviter tout court-circuit, s'assurer de couper le contact et retirer le cable négatif (-) de la batterie avant de procéder à l'installation.

Remarque:

Si le VME 9325 BTA doit être installé dans une voiture équipée d'un ordinateur de bord ou de navigation, ne pas débrancher le câble de la batterie. Si le câble était débranché, tout ce qui se trouve sur la mémoire de l'ordinateur pourrait être perdu. Dans ces conditions, faire preuve de prudence durant l'installation pour éviter un court-circuit.

AVERTISSEMENT! Ne connecter l'appareil qu'à l'alimentation 12 volts, avec une mise à la masse appropriée.

AVERTISSEMENT! Ne jamais installer cet appareil à un endroit qui pourrait compromettre la sécurité de la conduite.

AVERTISSEMENT! Pour réduire les risques d'accident de la circulation, ne jamais utiliser la fonction vidéo durant la conduite du véhicule (sauf si une caméra de recul est utilisée). Ceci constitue un délit.

AVERTISSEMENT! Ne jamais démonter ni régler l'appareil.

AVERTISSEMENT! Pour éviter toute blessure due à un choc électrique ou à un incendie, ne jamais exposer cet appareil à l'humidité ni à l'eau.

AVERTISSEMENT! Ne jamais utiliser de disques de forme irrégulière.

AVERTISSEMENT! Pour éviter d'endommager le mécanisme de cet appareil, éviter de cogner le moniteur TFT.

AVERTISSEMENT! Utiliser un fusible inapproprié peut endommager l'appareil et provoquer un incendie.

AVERTISSEMENT! Le moniteur utilise un mécanisme automatique motorisé. Pour éviter de l'endommager, ne pas pousser, tirer ni faire pivoter le moniteur manuellement.

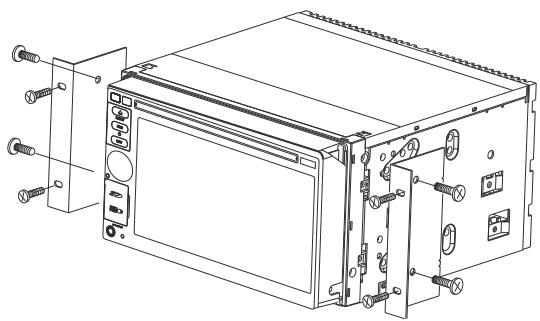

Installation

Cet appareil est conçu pour s'adapter à une ouverture de tableau de bord 2.0 DIN que l'on trouve dans beaucoup de voitures importées. L'appareil a des trous filetés dans les panneaux de côté du châssis qui peuvent être utilisés avec les équerres de montage originaux de certains véhicules Toyota, Nissan, Mitsubishi, Isuzu, Hyundai et Honda pour monter la radio sur le tableau de bord. Veuillez consulter avec votre boutique locale spécialisée dans les stéros voitures pour aide dans ce type d'installation.

1. Enlevez la radio d'usine existante du tableau de bord ou du montage console central. Mettez le matériel et les équerres de côté comme cela peut servir à monter la nouvelle radio.

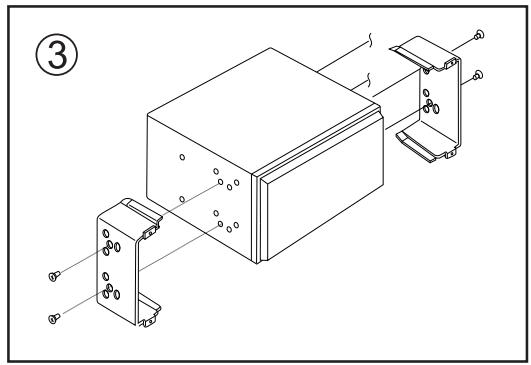

2. Enlevez les équerres de montage d'usine et le matériel de la radio existante et attachez-les à la nouvelle radio.

ATTENTION! Veillez à ne pas endommager le câblage de la voiture.

1. Placez la radio devant l'ouverture du tableau de bord pour que le câblage puisse traverser le manchon de montage. Suivez le diagramme du câblage et assurez-vous que tous les branchements sont sûrs et isolés avec des serre-fils ou du ruban isolant. Avant d'avoir terminé les branchements du câblage, branchez les connecteurs ISO dans les prises de couplage à l'arrière du châssis. Mettez l'appareil en marche pour confirmer l'opération (le commutateur d'allumage du véhicule doit être en marche). Au cas où l'appareil ne fonctionnerait pas, révérifiez tout le câblage jusqu'à ce que le problème soit résolu.
2. Montez la nouvelle radio sur le tableau de bord ou sur la console centrale en utilisant le revers de la procédure élaborée dans 1.

CAUTION! Faites attention à ne pas endommager le câblage de la voiture. A NOTER : Il est la responsabilité de l'utilisateur d'installer et opérer cet appareil en conformité avec les lois d'état et fédérales. Le FI FREIN DE GARAGE DOIT ETRE BRANCHE comme dit dans le guide d'utiliser. PRECAUTION : Ne bloquez pas la sortie ventilateur de refroidissement. Sinon, l'appareil peut se surchauffer et être endommagé.

Remarque :

Lors du remplacement d'un fusible, veiller à utiliser le type et l'ampérage appropriés pour éviter d'endommager la radio. Le VME 9325 BTA utilise un fusible mini-ATM 15 ampères, situé sur le boîtier noir du séparateur avec le faisceau de câbles principal.

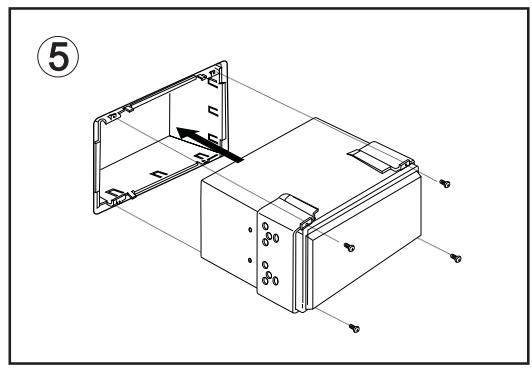

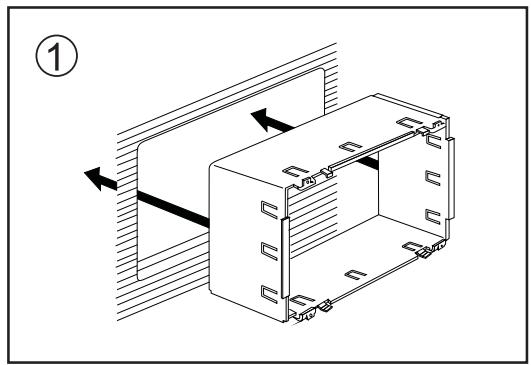

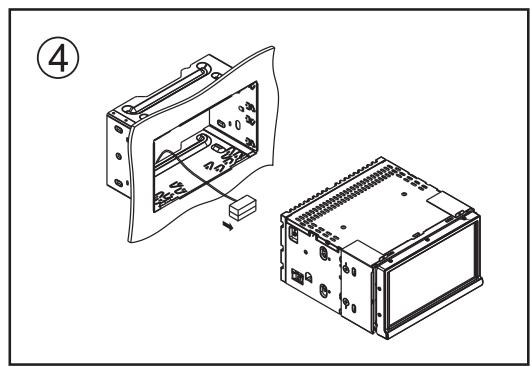

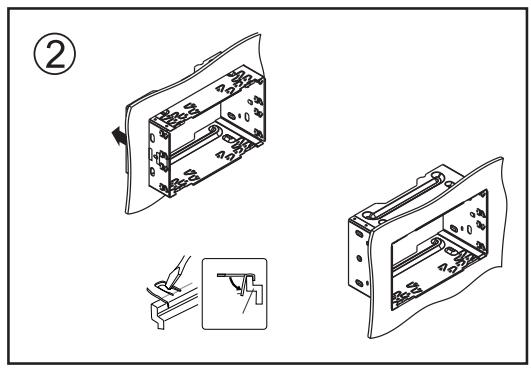

1. Installez la manchon de montage dans le tableau de bord. a. Installez l'adaptateur (facultatif). b. Installez le manchon de montage dans le tableau de bord ou l'adaptateur (utilisez seulement les vis fournies). Ne forcez pas le manchon dans l'ouverture ou le plier.

AVERTISSEMENT! Branchez l'appareil à une alimentation à 12 volts seulement avec une bonne terre.

c. Trouvez la série des languettes à plier tout au long du haut; du bas et des côtés du manchon de montage. Avec le manchon inséré jusqu'au bout, pliez autant de languettes vers le dehors qu'il faut pour que le manchon soit bien attaché au tableau de bord. 2. Employez le M5 X 6 vis (fournies) pour installer les supports sur chaque côté de la radio utilisant les trous indiqués dans le diagramme. N'UTILISEZ PAS D'AUTRES VIS. 3. Placez la radio devant l'ouverture du tableau de bord pour que le câblage puisse être acheminé à travers le manchon de montage. 4. Terminez le câblage comme illustré dans le diagramme du câblage. Lorsque le câblage est terminé, rebranchez la borne négative de la pile. S'il n'y a pas d'ACC disponible, branchez le fil de sortie ACC à l'alimentation avec un interrupteur.

CAUTION! Faites attention à ne pas endommager le câblage de la voiture.

1. Appliquez). Si l'appareil ne fonctionne pas; révérifiez tout le câblage jusqu'à ce que le problème soit résolu. Lorsque l'opération est obtenue, éteignez le commutateur d'allumage et procédez au montage final du châssis.

Utilisation de la rondelle décorative Deux rondelles décoratives viennent avec le VM9224 pour flexibilité d'installation. Le VM9224 va s'accommoder à la plupart des tableaux de bord importés avec peu de ou aucune modification du tableau de bord/cavité. Certains tableaux de bord de véhicules américains accepteront un châssis Double-DIN, mais il y a un petit décalage entre la radio et le tableau de bord après

l'installation. Dans ce cas, utilisez la rondelle décorative pour cacher les décalages qui peuvent être présentes.

PRECAUTION : Pour une bonne opération de la platine CD, le chassinis doit etre monte a de lhorizontal. Assurez-vous que I'appareil est monte a I'intérieur de cette limitation.

Remplacer le fusible

Lorsque vous remplacez le fusible, utilisez un fusible de remplacement de 15A neuf. Utilisation d'un fusible avec le mauvais rating peut endommager l'appareil et provoquer un incendie.

Outils et fournitures

Vous aurez besoin de ces outils et fournitures pour installer votre VME 9325 BTA:

• Tournevis à pointe à six lobes, tournevis à tête plate et tournevis Philips
• Couteaux à fils et dénudeurs
• Des outils pour enlever la radio existante (tournevis, un jeu de clés à douille et d'autres outils encore) Ruban isolant
• Outil de sertissage Voltmètre/lumière d'essai
• Connexions de sertissage
• Fil à calibre 18 pour des branchements puissance
• Fil de haut-parleurs à calibre 16 - 18

Ce qu'il y a dans la boîte

Récepteur mobile multimedia VME9325 BTA Supports de montage Gauche et Droite à deux DIN - Support d'installation à demi manchon deux DIN - Télécommande avec pile - Fil de frein de stationnement - Sac de matériel montage Harnais de sortie de haut-parleur Harnais d'entrée de puissance - 2 x harnais d'accessoire - Instructions d'installation

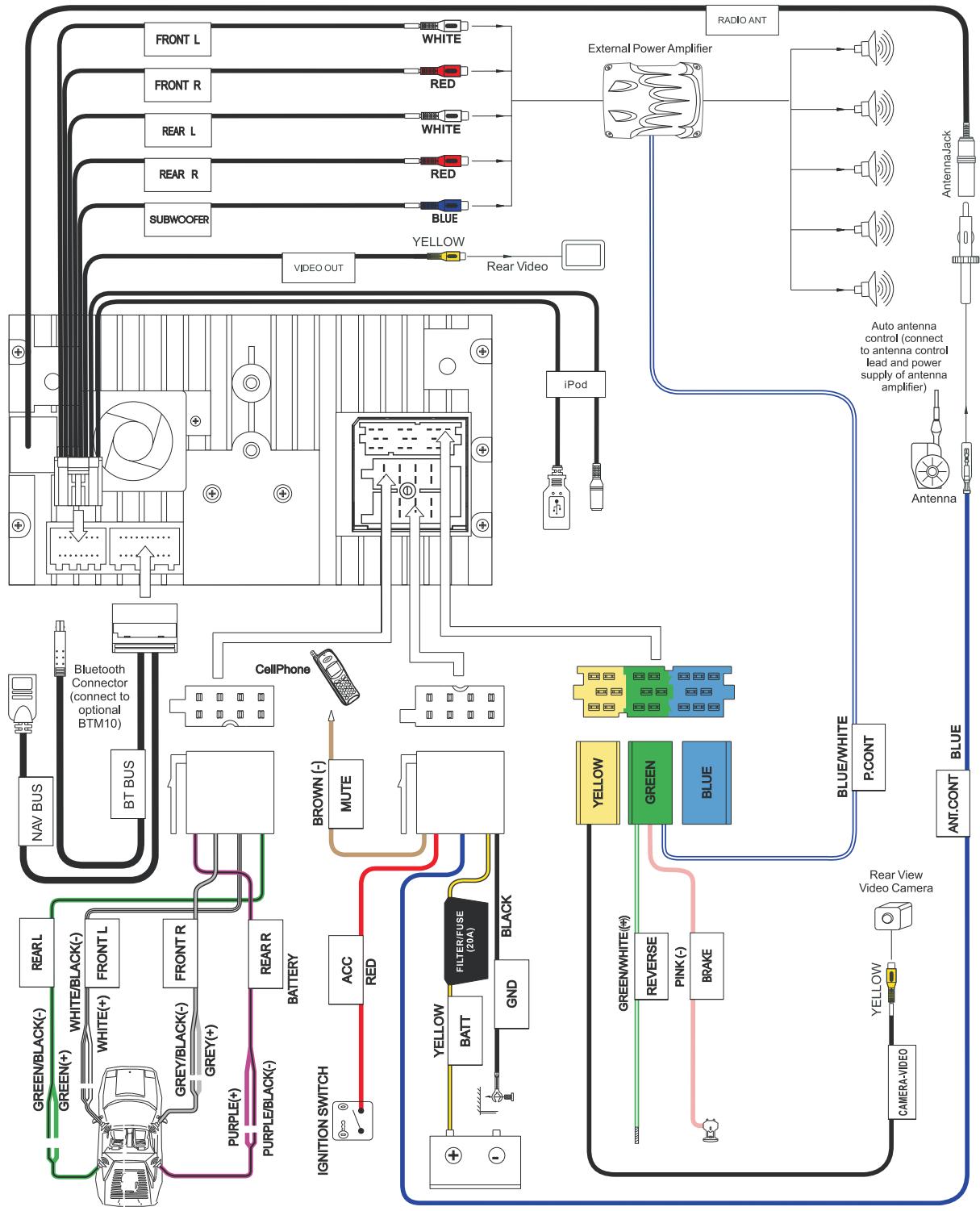

Diagramme de câblage

IMPORTANT : Les raccordements incorrects de câblage peuvent endommager l'unité. Suivez les instructions de câblage soigneusement, ou faites manipuler l'installation par un technicien expérimenté.

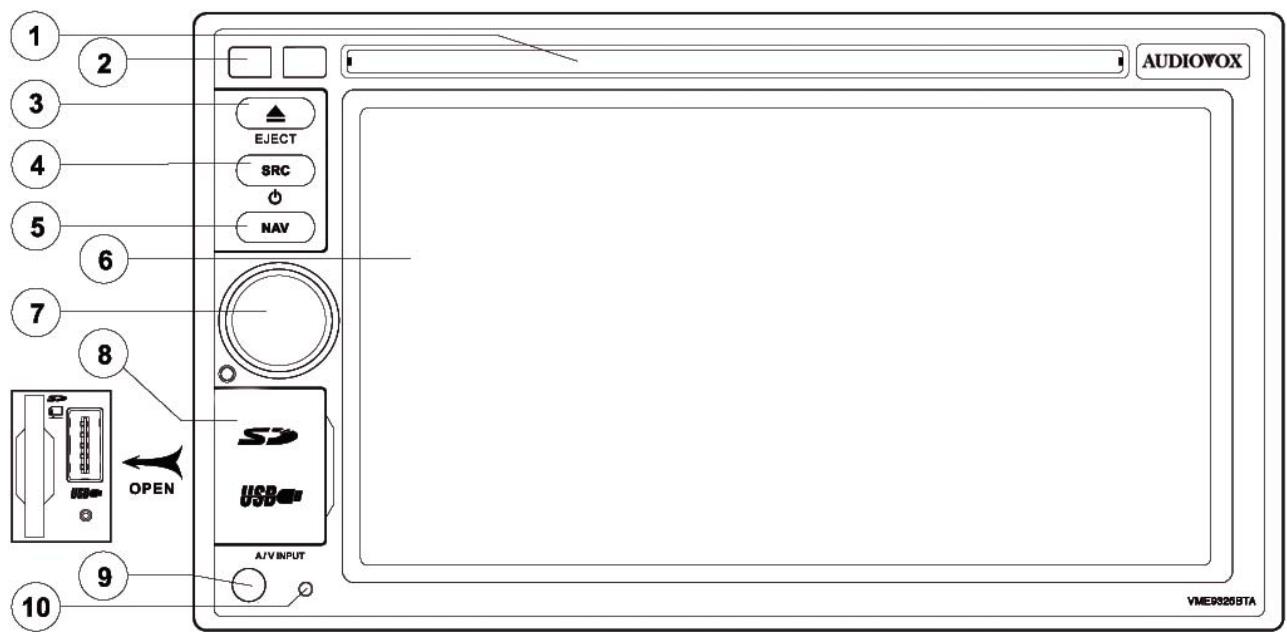

Fonctionnement des boutons

1. Entrée Disque
2. Récepteur à télécommande infrarouge

3. EJECT

Appuyer une seule fois pour insérer/éjecter le disque. Appuyer et maintenir enfoncé pour réinitialiser la position de base du mécanisme.

4. SRC

L'appareil se met en marche en appuyant brièvement sur le bouton SRC. Il est éteint en appuyant sur le bouton SRC et en le maintenant enfoncé. Appuyer brièvement sur le bouton SRC alors que l'appareil est allumé et que le moniteur est rétracté active la fonction de sélection de source, qui apparait sur le petit écran. Appuyer sur ce bouton plusieurs fois pour se déplacer entre les diverses sources. La source indiquée sur l'affichage est sélectionnée après 3 secondes. Appuyer sur le bouton SRC alors que le moniteur est déployé affiche le menu de sélection de source à l'écran et la sélection peut se faire directement sur l'écran tactile.

Lorsque le moniteur est rétracté, il est possible de basculer entre FM 1/2/3 et AM 1/2 en appuyant sur le bouton BAND.

Lorsque le moniteur est déployé, les réglages de contraste et de brillance sont effectifs en appuyant sur le bouton PIC.

5. NAV

Pressez pour afficher l'interface de navigation pour utiliser.

1. Écran LCD

7. AUDIO

Faire tourner le bouton pour régler le volume. Appuyer et relâcher pour entrer et/ou confirmer les réglages audio.

8. Connexion USB

L'entrée USB en façade comporte une protection mobile. L'entrée USB peut recevoir les périphériques de média USB standards si leur ampérage n'excède pas 500mA. Cette entrée accepte également les formats audio et vidéo.

Les supports qui peuvent être connectés sont les lecteurs MP3, les clés USB et les caméras (à condition que ces dernières enregistrent les images au format JPEG).

NOTER : Le port USB reconnaît la plupart des dispositifs à mémoire flash et des disques durs portatifs (des disques durs doivent être formatés au FAT32, NTFS n'était pas supporté.

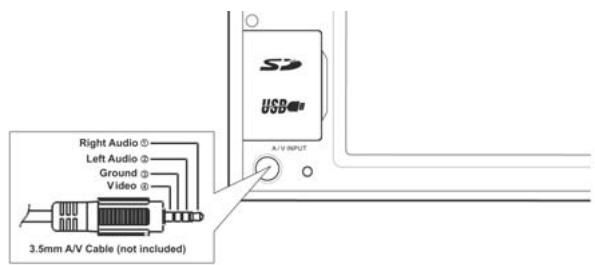

9. AV INPUT de La Façon

Il est possible de sélectionner la fonction entrée vidéo/audio en façade par le menu de sélection de source.

Les périhériques de média portables peuvent être connectés sur cette entrée. Pour les détails sur l'attribution du connecteur, voir page 9.

11. RESET

Appuyer dessus pour réinitialiser les paramètres du système sur les valeurs par défaut définies en usine (sauf le mot de passe ou les paramètres du contrôle parental).

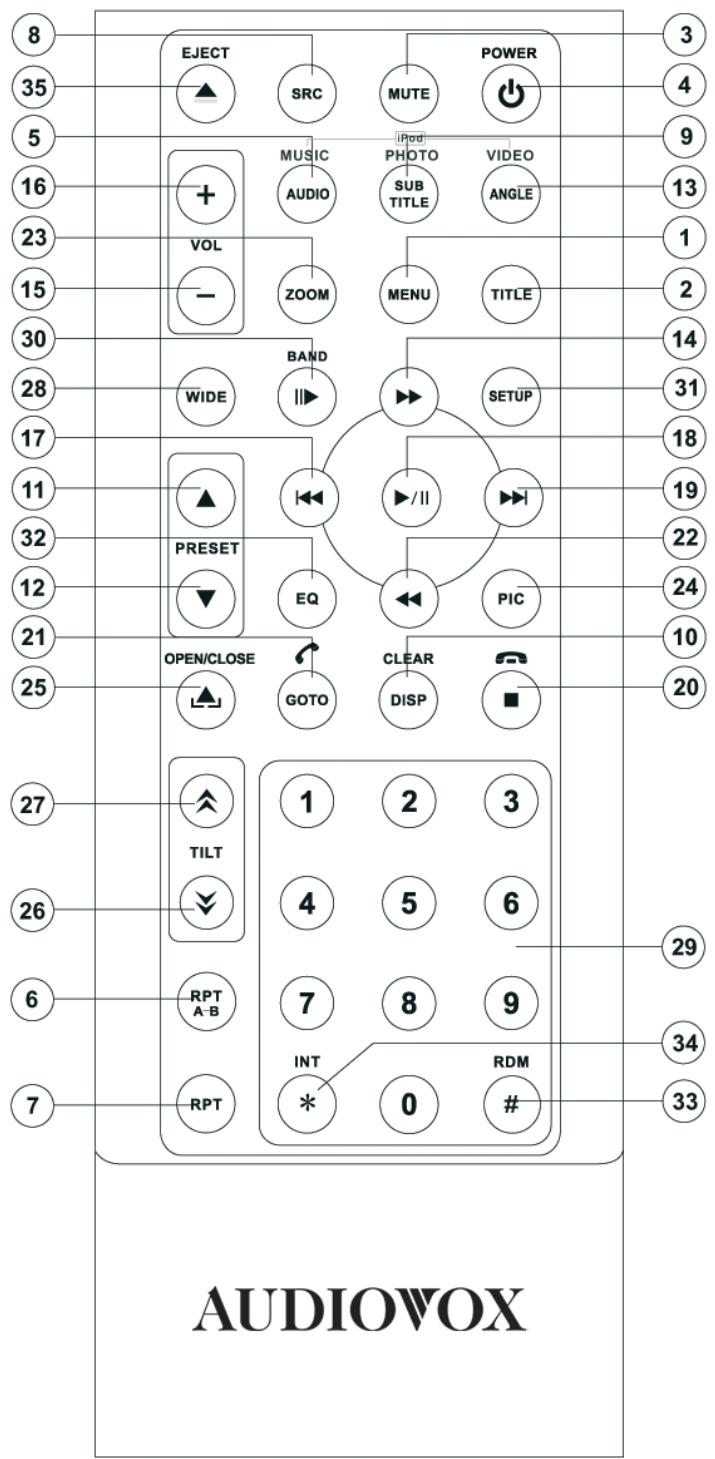

Telecommande

REMARQUE: la télécommande peut différer légèrement de celle illustrée ici. Le schéma ci-dessus n'est donné qu'à titre indicatif.

Name	Ref. Nr.	DVD	VCD	TUNER	CD/MP3	USB	iPod
MENU	1	Entre dans le menu principal du disque	Éteint le PBC lorsqu'veus jouez un VCD
TITLE	2	Entre dans le menu titre du disque	Joue les dix premières secondes de chaque chapitre/titre
MUTE	3	Bascule la sortie audio allumeré/étendre	Bascule la sortie audio allumeré/étendre	Bascule lasotire audio allumeré/étendre	Bascule la sortie audio allumeré/étendre	Bascule la sortie audio allumeré/étendre	Bascule la sortie audio allumeré/étendre
POWER	4	Allumé/étendit l'alimentation	Allumé/étendit l'alimentation	Allumé/étendit l'alimentation	Allumé/étendit l'alimentation	Allumé/étendit l'alimentation	Allumé/étendit l'alimentation
AUDIO	5	Change lelangage audio pour reproduction du disque					Réélectionne le mode Musique
RPT A-B	6	Réglé pour répéter la reproduction depuis le cadre temporel A jusqu'au cadre temporel B	Réglé pour répéter la reproduction depuis le cadre temporel A jusqu'au cadre temporel B
RPT	7	Répéte la reproduction Du chapitre actuel	Répéte la reproduction Du chapitre actuel		Répéte la reproduction de la piste actuelle	Répéte la reproduction de la piste actuelle	Répéte la reproduction de la piste actuelle
SRC	8	Sélctionne Le mode de reproduction	Sélctionne Le mode de reproduction	Sélctionne Le mode de reproduction	Sélctionne Le mode de reproduction	Sélctionne Le mode de reproduction	Sélctionne Le mode de reproduction
SUBTITLE	9	Sélctionne La langue pour des sous titres					Sélctionne le mode Photo
DISP	10	Affich'information sur la reproduction Effacer entree ou aller à l'envers pour corriger l'errou dans le mode d'accès direct	Affiche l'information sur la reproduction Effacer entree ou aller à l'envers pour corriger l'errou dans le mode d'accès direct	Affiche l'information sur la reproduction Effacer entree ou aller à l'envers pour corriger l'errou dans le mode d'accès direct	Affiche l'information sur la reproduction Effacer entree ou aller à l'envers pour corriger l'errou dans le mode d'accès direct	Affiche l'information sur la reproduction Effacter entree ou aller à l'envers pour corriger l'errou dans le mode d'accès direct	Affiche l'information sur la reproduction Effacter entree ou aller à l'envers pour corriger l'errou dans le mode d'accès direct
PRESET ↑	11			Navague la liste des stations prérgéles
PRESET ↓	12			Navague la liste des stations prérgéles
ANGLE	13	Reproduit le disque d'un angle différent pour une scene	Reproduit le CD Picture d'un angle différent de l'image affchéée				Réélectionne le mode video
>>	14	Avance rapide du contenu du disque	Avance rapide du contenu du disque		Avance rapide du contenu du disque	Avance rapide du contenu du disque	Accede au menu iPod
VOL -	15	Diminue le volume	Diminue le volume	Diminue le volume	Diminue le volume	Diminue le volume	Diminue le volume
VOL +	16	Augmente le volume	Augmente le volume	Augmente le volume	Augmente le volume	Augmente le volume	Augmente le volume
I<<	17	Sélctionne Le chapitre préceptif pour reproduction	Sélctionne Le chapitre préceptif pour reproduction	Chereche une station de radio disponible en diminuant la fréquence de symtonisation	Sélctionne Le chapitre préceptif pour reproduction	Sélctionne Le chapitre préceptif pour reproduction
>II	18	Suspend la reproduction/commence la reproduction	Suspend la reproduction/commence la reproduction		Suspend la reproduction/commence la reproduction	Plug/Pause
>>I	19	Sélctionne Le chapitre Prochain pour reproduction	Sélctionne Le chapitre Prochain pour reproduction	Chereche une station de radio disponible en augmentant la fréquence de symtonisation	Sélctionne La piste prochaine pour reproduction	Sélctionne La piste prochaine pour reproduction	Sélctionne la piste prochaine pour reproduction
■	20	Arrête la reproduction	Arrête la reproduction		Arrête la reproduction	Arrête la reproduction
GOTO	21	Ouvre l'écran de Recherche par entrée directe	Ouvre l'écran de Recherche par entrée directe	Ouvre l'écran de Recherche par entrée directe	Ouvre l'écran de Recherche par entrée directe
<<	22	Reproduction en ralentit/remboinage en ralentit	Reproduction en ralentit/remboinage en ralentit		Reproduction en ralentit/remboinage en ralentiti
ZOOM	23	Zoom sur/behors sur une image	Zoom sur/behors sur une image
PIC	24	Affiche les paramétres de configuration	Affiche les paramétres de configuration	Affiche les paramétres de configuration	Affiche les paramétres de configuration	Affiche les paramétres de configuration
OPEN / CLOSE	25	Non utilisé	Non utilisé	Non utilisé	Non utilisé	Non utilisé	Non utilisé
TILT ↓	26	Non utilisé	Non utilisé	Non utilisé	Non utilisé	Non utilisé	Non utilisé
TILT ↑	27	Non utilisé	Non utilisé	Non utilisé	Non utilisé	Non utilisé	Non utilisé
WIDE	28	Sélctionne Le mode d'affchage : FULL ou NORMAL	Sélctionne Le mode d'affchage : FULL ou NORMAL	Sélctionne Le mode d'affchage : FULL ou NORMAL	Sélctionne Le mode d'affchage : FULL ou NORMAL	Sélctionne Le mode d'affchage : FULL ou NORMAL
1,2,3,4,5,6,7,8,9,0 (Numerische Tasten)	29	Accède directement au chapitre	Sélctionne Les prêgériés 1-6 pour la bande actuelle		Accède directement à la piste	Accède directement à la piste
II> BAND	30	Pressez plusieurs fois de suite pour avance en ralentit/recul en ralenti	Pressez plusieurs fois de suite pour avance en ralentit/recul en ralenti
SETUP	31	Affiche le Menu Configuration	Affiche le Menu Configuration	Affiche le Menu Configuration	Affiche le Menu Configuration	Affiche le Menu Configuration	Affiche le Menu Configuration
EQ	32	Accède au menu égalateur	Accède au menu égalateur	Accède au menu égalateur	Accède au menu égalateur	Accède au menu égalateur	Accède au menu égalateur
# RDM	33	Joue tous les chapritres dans le désortre			Joue toutes les pistes dans le désortre	Joue toutes les pistes dans le désortre	Joue toutes les pistes dans le désortre
* INT	34				Joue les dix premières secondes de chaque piste	Joue les dix premières secondes de chaque piste
EJECT	35	Ejecte le disque	Ejecte le disque	Ejecte le disque	Ejecte le disque	Ejecte le disque	Ejecte le disque

Ouvrir/fermer le moniteur TFT

Ouvrir le moniteur TFT

Appuyer sur le bouton OPEN (1) sur la façade ou appuyer sur la touche (▲) (2) de la télécommande pour activer le mécanisme qui déplace l'écran en position d'utilisation.

Fermer le moniteur TFT

Appuyer sur le bouton OPEN (1) sur la façade ou appuyer sur la touche () (25) de la télécommande pour rétracter l'écran dans son logement.

Ouverture automatique du moniteur TFT

Si « TFT Auto Open » se trouve en position « on » lorsque l'appareil est allumé, le moniteur se déplace automatiquement en position d'utilisation.

Si « TFT Auto Open » se trouve en position « off » lorsque l'appareil est allumé, appuyer sur le bouton OPEN (1) ou sur la touche (▲) (25) de la télécommande

pour déplacer le moniteur en position d'utilisation.

Si « TFT Auto Open » est paramétré sur « Manual », le TFT ne se fermera pas lorsque le contact sera coupé.

Réglage de l'angle d'inclinaison du moniteur

Une caractéristique connue des panneaux LCD est la qualité de l'affichage par rapport à l'angle de vision. Pour une vision optimale, l'angle du moniteur peut être réglé à l'aide des méthodes suivantes :

Appuyer sur le bouton Tilt pour activer la fonction d'inclinaison (un symbole jaune apparait dans l'angle supérieur droit de l'écran).

Réglage de l'angle d'inclinaison par paliers

Appuyer sur les touches ou de la télécommande pour régler l'inclinaison de l'écran par paliers.

Réglage de l'angle d'inclinaison continu

Appuyer sur les touches ou de la télécommande et les maintenir enfoncées pour régler l'angle d'inclinaison de manière continue.

L'angle d'inclinaison peut être réglé vers le haut ou vers le bas à l'aide du bouton droit de type joystick.

Format de l'image

Appuyer sur la touche WIDE (28) de la télécommande ou sur le bouton WIDE/NAV (2) du moniteur pour régler le format de l'image comme suit :

FULL (plein écran)

Tout l'écran est étendu horizontalement au format d'image

16 par 9. Le rapport est le même pour tous les points.

NORMAL

L'image d'écran conventionnelle a un rapport largeur/hauteur de 4/3,

laissant une zone blanche latérale à gauche et à droite de l'écran.

STANDBY (VEILLE)

L'écran devient noir. Toucher l'écran pour reprendre l'utilisation.

Procédure de réglage des paramètres

1. Entrer en mode de paramétrage de qualité d'image :

Appuyer sur la touche PIC (24) de la télécommande ou sur le bouton PIC du moniteur.

1. Sélectionner l'élément à régler :

Appuyer sur le bouton PIC du panneau de commande pour sélectionner « BRIGHT » (brilliance) ou « CONTRAST » (contraste).

1. Régler les paramètres :

Appuyer sur les touches + / - (15, 16) de la télécommande ou tourner le bouton encodeur (7) du panneau de commande.

1. Quitter le mode de paramétrage de qualité d'image.

Appuyer sur la touche PIC (24) de la télécommande ou sur le bouton PIC du moniteur.

Tableau 2: Modes de sortie vidéo

Sources de reproduction	Modes de sortie matériel
Radio	RGB-Modus
Disc	RGB-Modus
USB 1	CVBS-Modus
USB 2	CVBS-Modus
SD	CVBS-Modus
BT	CVBS-Modus
NAV	CVBS-Modus
AUX	CVBS-Modus
CAMERA	CVBS-Modus

• CVBS - Signal vidéo composite de bande de base (Composite Video Baseband Signal)

Blocage par le frein à main

Lorsque le cable « PRK SW » est connecté au frein à main, l'affichage sur le moniteur TFT ne fonctionne en mode vidéo que si le frein à main est enclenché. La fonction du frein à main est annulée si la source vidéo est réglée sur CAMERA. Lorsque le blocage par le frein à main est actif, le moniteur affiche « Parking Is On » (frein à main enclenché), empêchant le chauffeur de regarder le contenu pendant qu'il conduit.

L'écran de vidéo de recul n'est pas affecté.

Mise au silence

Appuyer sur le bouton MUTE (silence) de la façade (6) ou de la télécommande (3) pour réduire au silence le volume de l'appareil. Appuyer de nouveau sur le bouton MUTE pour restaurer le volume. « MUTE » s'affiche sur l'écran LCD. Régler le volume ou utiliser une des fonctions de configuration audio annule la fonction de mise au silence. Les péripériques externes peuvent être connectés à cette unité par la sortie RCA ou par MediaLink. Sélectionner le mode « AUX » pour accéder aux péripériques auxiliaires connectés et les commander.

Mise en marche/arrêt

Appuyer sur le bouton SRC (4) de l'appareil (ou la touche / POWER (4) de la télécommande) pour mettre l'appareil en marche. Les boutons à l'avant de l'appareil s'allument et le statut de mode actuel apparaît sur l'écran LCD (7). Il est également possible d'allumer l'appareil en appuyant sur le bouton OPEN (1) et en ouvrant l'écran TFT.

Appuyer sur le bouton pour éteindre l'appareil. Le moniteur retourne dans son logement.

Confirmation par bip sonore

Un bip sonore confirme chaque sélection de fonction. Le bip peut être désactivé par le menu de configuration.

Sélection de la source de lecture

Appuyer sur le bouton SRC (4) sur la façade ou la touche SRC (8) de la télécommande pour changer de source parmi les sources de lecture disponibles, dans l'ordre suivant : AM/FM/RDS, DISC, AUX1, AUX2 et CAMERA (la navigation peut être sélectionnée si elle est connectée). Le mode de lecture est affiché sur les écrans TFT et LCD.

Réglage du volume

Pour augmenter ou réduire le volume, tourner le bouton encodeur rotatif (7) de la façade ou appuyer sur les touches VOL+/ VOL- (15, 16) de la télécommande. Lorsque le volume atteint les valeurs 0 ou 40, un bip se fait entendre, indiquant que la limite de réglage est atteinte. La plage du volume s'étend de 0 à 40. Les écrans LCD ou TFT affichent le niveau du volume durant 3 secondes.

Volume de mise en marche programmable

Cette fonction permet à l'utilisateur de sélectionner un paramètre de volume de mise en marche indépendamment du réglage du volume avant l'arrêt. Pour programmer un niveau de volume à la mise en marche, tourner la commande et le bouton encoder rotatif (7) pour régler le volume à la valeur souhaitée. Appuyer sur le bouton et le maintenir enfoncé jusqu'à ce que l'icône jaune en forme de haut-parleur et l'indication du volume s'affichent sur l'écran.

L'appareil émettra deux bips pour confirmer le paramétrage de volume à la mise en marche.

Menu de commande audio

La fonction de commande audio permet de régler facilement le système audio pour l'adapter aux caractéristiques acoustiques du véhicule, qui varient selon le type du véhicule et ses dimensions. Le réglage correct du fader et de la balance augmente l'effet de l'égaliseur de l'habitacle. Appuyer une fois sur le bouton AUDIO (5) de la façade pour afficher le menu audio. Pour régler les fonctions audio :

Fonction	Option de réglage
EQ	User (utilisateur)	Possibilité de réglage séparé des basses/mediums/aigus
	Rock	En poussant sur le champ « EQ », il est possible de désir parmi les EQ préré-glés
	Hip Hop
	Dance
	Latino
	Rave Urban Acoustic (rave, musique urbaine, acoustique)
FAD-BAL	Régler le fader/la balance en appuyant sur le champ quadrillé.

REMARQUE : le mode EQ passe automatiquement sur « USER » (utilisateur) lorsque les bandes EQ sont régées individuellement.

Le menu Audio est fermé automatiquement après quelques secondes d'activité. Pour le quitter rapidement, appuyer sur l'angle supérieur gauche de l'écran ou appuyer sur le bouton AUDIO (5) et le maintenir enfoncé.

Réinitialisation du système

Pour corriger une interruption du système ou tout autre fonctionnement non valide, utiliser la pointe d'un stylo pour appuyer sur le bouton de réinitialisation (10) situé dans l'angle inférieur droit de la façade de l'appareil. APRÈS une réinitialisation du système, l'appareil restaure tous les paramètres par défaut définis en usine.

[RESET]Button

REMARQUE : si l'appareil est réinitialisé durant la lecture d'un DVD, la lecture du DVD reprend une fois la réinitialisation terminée.

Mise au silence de ligne

Si le câble « MUTE » est connecté, la sortie radio est mise au silence si le téléphone du véhicule reçoit un appel ou si l'on exécute une navigation avec informations verbales.

Pour accéder aux paramètres du système, appuyer sur la touche SETUP (configuration) (31) de la télécommande ou sur le bouton de l'écran pour accéder au menu « SETUP ». Le sous-menu « GENERAL » s'affiche, mis en surbrillance en bleu.

Accéder aux articles du menu

Appuyer sur le nom d'un sous-menu pour le sélectionner (Language [Langue], Audio, RDS, etc.).

Les options disponibles pour le réglage sous l'option de sous-menu mise en surbrillance s'affichent au centre de l'écran.

Réglage d'une fonction

1. Utiliser l'écran tactile ou appuyer sur les touches / ou V (14, 22) de la télécommande pour sélectionner la fonction à régler.
2. Entrer dans le champ d'option pour la fonction à régler à l'aide de l'écran tactile ou en appuyant sur la touche >> / || (18) de la télécommande. Un sous-menu s'affiche sur une seconde ligne avec l'option sélectionnée en bleu.
3. Sélectionner une nouvelle valeur à l'aide de l'écran tactile ou en appuyant sur les touches >> ou << (14, 22) de la télécommande.
4. Utiliser l'écran tactile ou appuyer sur la touche >> / << (18) de la télécommande pour confirmer la configuration.

Fonctions du sous-menu Général

Clock Mode		12 Hour	Amérique nonioge 12 heures en mode AM (matin) et PM (après-midi)
		24 Hour	Affichage horloge 24 heures jusqu'à 23:59
Clock Adjust		(HH:MM)	L'horloge se trouve dans l'angle supérieur droit de l'écran et sur l'écran LCD au cours de certaines opérations. REMARQUE : l'indication AM/PM change si l'on continue à régler l'heure au-delà de 12.
Tuner Region		USA	Espacement entre fréquences AM - 10 kHz Bande de fréquences AM - 530 kHz à 1720 kHz Espacement entre fréquences FM - 200 kHz Bande de fréquences FM - 87,5 MHz à 107,9 MHz
		S. Amer 1	Espacement entre fréquences AM - 10 kHz Bande de fréquences AM - 530 kHz à 1720 kHz Espacement entre fréquences FM - 100 kHz Bande de fréquences FM - 87,5 MHz à 108,0 MHz
		Arabia	Espacement entre fréquences AM - 9 kHz Bande de fréquences AM - 531 kHz à 1620 kHz Espacement entre fréquences FM - 100 kHz Bande de fréquences FM - 87,5 MHz à 108,0 MHz
		China	Espacement entre fréquences AM - 9 kHz Bande de fréquences AM - 522 kHz à 1620 kHz Espacement entre fréquences FM - 100 kHz Bande de fréquences FM - 87,5 MHz à 108,0 MHz
		S. Amer 2	Espacement entre fréquences AM - 5 kHz Bande de fréquences AM - 520 kHz à 1600 kHz Espacement entre fréquences FM - 100 kHz Bande de fréquences FM - 87,5 MHz à 108,0 MHz
		Europe	Espacement entre fréquences AM - 9 kHz Bande de fréquences AM - 522 kHz à 1620 kHz Espacement entre fréquences FM - 50 kHz Bande de fréquences FM - 87,5 MHz à 108,0 MHz
		Korea	Espacement entre fréquences AM - 9 kHz Bande de fréquences AM - 531 kHz à 1602 kHz Espacement entre fréquences FM - 200 kHz Bande de fréquences FM - 88,1 MHz à 107,9 MHz
Beep	On	Lorsque l'appareil est en marche, un bip audible confirme chaque sélection de fonction.
	Off	Aucun bip n'est émis.

Langage	English	L'affichage à l'écran est en angeais.
	German	L'affichage à l'écran est en allemand.
	Français	L'affichage à l'écran est en français.
Audio	English	Il est possible d'écouter les DVD audio en angeais lorsque l'options est disponible.
	German	Il est possible d'écouter les DVD audio en allemand lorsque l'options est disponible.
	Français	Il est possible d'écouter les DVD audio en français lorsque l'options est disponible.
Subtitle	English	Les sous-titres du DVD apparaissent automatiquement en angeais lorsque l'options est disponible.
	German	Les sous-titres du DVD apparaissent automatiquement en allemand lorsque l'options est disponible.
	Français	Les sous-titres du DVD apparaissent automatiquement en italien lorsque l'options est disponible.
	Off	Les sous-titres du DVD n'apparaissent pas automatiquement.
DVD Menu	English	Le menu du DVD est affchéé en angeais (le cas échéant).
	Spanish	Le menu du DVD est affchéé en allemand (le cas échéant).
	Français	Le menu du DVD est affchéé en français (le cas échéant).

Fonction du sous-menu language (langue)

Si un DVD prend en charge plus d'une langue en mode Audio ou pour les sous-titres, toutes les langues peuvent être sélectionnées pour la lecture. Si la langue sélectionnée n'est pas prise en charge par le DVD, la langue par défaut sera alors utilisée.

Paramètres	Options	Fonction
RDS	On	L'appareil affiche les informations du système de données radio si elles existent.
	Off
CT	On	Heure prise en charge par le RDS
	Off	Réglage manuel de l'heure
TA/Vol		Augmentation du volume pour les announces de circulation.

Fonction de sous-menu audio

Paramètres	Options	Fonction
Subwoofer	On	Allumer/étéindre le subwoofer.
	Off
Sub. W Phase	On	Phase de la sortie subwooferRéglage manuel de l'heure
	Off
OSD	180	Opposition de phase de la sortie subwooferRemarque : en fonction de l'in installation, l'inversion de phase du subwoofer peutaugmenter la sortie des basses.

Fonction du sous-menu rating (classification)

Le système DVD comporte une fonction de contrôle parental intégrée pour éviter que des personnes non autorisées puissent voir le contenu du disque. Par défaut, ce système de classification est débloqué. Une fois configuré, le contrôle parental n'est débloqué qu'en saisissant le mot de passe approprié. Une fois le mot de passe entré, le système peut être configuré.

Le mot de passe par défaut est 0000.

Pour réinitialiser le mot de passe, ouvrir le menu « RATING » et entrer le mot de passe actuel. Une fois le mot de passe correctement saisi, il est possible d'en entrer un nouveau dans le champ « mot de passe »

REMARQUE: noter le mot de passe et le conserver en lieu sûr pour s'y référer ultérieurement le cas échéant. La classification de chaque disque est marquée sur le disque, l'emballage du disque ou la documentation. Si le disque ne comporte pas de classification, la fonction de contrôle parental n'est pas disponible. Certains disques restreignent la lecture de certaines portions seulement et il est possible de voir le reste du contenu. Pour de plus amples détails, se reporter à la description du disque.

Fonction du sous-menu hardware (matériel)

Si la caméra-video de recul est connectée, que l'appareil est en marche et que le moniteur TFT est rétracté à l'intérieur de son logement, le moniteur TFT se place automatiquement en position d'utilisation et le mode Camera est sélectionné en enclenchant la marche ARRIÈRE. Lorsque l'on enclenche une marche AVANT, le moniteur TFT retourne dans son logement.

Paramètres	Options	Fonction
Camarea In	Normal
	Miroir	Renverse l'image de laamera comme sion regardeait à travers un miroir a vue arrêtée

Si le moniteur est en mode affichage, il passe automatiquement en mode CAMERA si la marche arrière est enclenchée. Lorsque l'on enlève la marche arrière, le moniteur retourne au mode initial.

Fonction du sous-menu p. VOL

Paramètres	Options	Fonction
Source	RADIO	Choisir la source pour laquelle on souhaite augmenter le volume relatif (LEVEL).
	DISC
	USB 1
	USB 2	Utiliser les boutons +/- pour augmenter le volume relatif de la source spécifique jusqu'à 6 décibels maximum.
	SD
	BT
	NAV
	AUX

TS cal (calibrage de l'écran)

Pour accéder à la fonction de calibrage de l'écran depuis le menu SETUP, sélectionner l'option « TS CAL »

Une fois dans le mode de calibrage, un réticule apparait dans un quadrant d'angle de l'écran. Pour commencer le calibrage, appuyer sur le réticule et le maintenir enfoncé une seconde, jusqu'à ce qu'il se déplace au quadrant suivant. Continuer ainsi pour chaque quadrant jusqu'à ce que le calibrage soit terminé.

Quitter le menu de configuration du système

Pour quitter le mode de configuration et reprendre la lecture normale, appuyer sur la touche SETUP (31) de la télécommande ou appuyer sur le bouton BACK (Retour) de l'écran.

Utilisation de la RADIO écran TFT RADIO

1. Indicateur de bande radio actuelle
2. Indicateur de fréquence radio
3. Horloge
4. Indicateur de diffusion stéreo
5. Indicateur de diffusion de signal local puissant
6. Stations de radio préenregistrées : appuyer pour sélectionner les stations préenregistrées
7. Informations RDS : PS (service programme), PTY (type de programme), RT (texte radio)
8. Appuyer sur cette touche pour accéder rapidement aux réglages de l'égaliseur
9. Appuyer sur cette touche pour accéder à l'écran d'entrées directes
10. Indicateur de station préréglée actuelle
11. |<< : appuyer sur cette touche pour une recherche en amont
12. |<< : appuyer sur cette touche pour une recherche en aval
13. Appuyer sur cette touche pour reculer d'une station
14. Appuyer sur cette touche pour avancer d'une station
15. BAND: appuyer sur cette touche pour se déplacer entre bande AM et FM
16. AS: appuyer sur cette touche pour permettre automatiquement la station en mémoire
17. Appuyer sur cette touche pour voir le menu SOURCE et sélectionner une nouvelle source de lecture
18. MEM : permet de voir l'écran utilisé pour entrer le canal actif dans la mémoire préréglée
19. 1/2 ou 2/2 : appuyer sur ces boutons pour afficher la première ou la seconde page des boutons de l'écran
20. Appuyer sur cette touche pour afficher le menu SETUP
21. PS (recherche de prévisualisation) : appuyer sur cette touche pour explorer toutes les stations disponibles ; le système s'arrête 5 secondes sur chaque station et continue jusqu'à ce qu'une station soit sélectionnée
22. LOC : appuyer sur cette touche pour régler l'appareil sur les stations locales puissantes
23. PTY : en appuyant sur PTY, les catégories de types de programmes sont affichées, permettant aux auditeurs de couvrir un programme de genre similaire. Si une catégorie PTY est sélectionnée dans le menu de l'écran tactile, la radio commence à chercher la catégorie sélectionnée.
24. Indique que la fonction PTY est activée.
25. Indique que la fonction RDS est activée.
26. TA : indicateur d'annonces de circulation
27. TP : indicateur de programme de circulation
28. Informations de diffusion enregistrées sur la valeur prérgée

Passer en source radio

• Appuyer sur l'angle supérieur gauche de l'écran (cercle RADIO) pour afficher le menu SOURCE. Appuyer sur « Radio »
• Appuyer sur le bouton SRC de la façade (4) ou de la télécommande (8) pour passer sur AM/FM ou sur la source RADIO.

Sélectionner la bande fm/am

Appuyer sur le bouton BAND de l'écran (15), ou de l'appareil (4) ou de la télécommande (20) pour sélectionner l'une des bandes suivantes : FM1, FM2, FM3, AM1 et AM2

REMARQUE: le bouton BAND de l'appareil ne fonctionne que lorsque le moniteur TFT est fermé (rétracté).

Recherche de radio

Pour rechercher la station de fréquence supérieure suivante :

• appuyer sur le bouton >>| de l'écran;
• appuyer sur la touche >>| (19) de la télécommande.

Pour rechercher la station de fréquence inférieure précédente :

• appuyer sur le bouton |<<| de l'écran
• appuyer sur la touche |<<| (17) de la télécommande.

Réglage manuel

Pour augmenter ou réduire la fréquence radio d'un cran : appuyer sur les boutons + ou - de l'écran ; - appuyer sur les touches >> ou << (14, 22) de la télécommande.

Syntonisation directe

Pour sélectionner une station de radio directement, appuyer sur le bouton

Saisir la station de radio souhaitée à l'aide du pavé numérique de l'écran. Appuyer sur la touche d'entrée (flèche) pour régler la radio à la station sélectionnée. Pour quitter l'écran sans changer de station, appuyer sur Exit (quitter). Pour effacer l'entrée et recommencer, appuyer sur Clear (effacer).

Six boutons de préréglage numérotés mettent en mémoire et rappellent les stations de chaque bande. Les six stations, mises en mémoire (P1 à P6) pour la bande active, s'affichent à l'écran.

Mettre une station en mémoire

1. Sélectionner une bande (le cas échéant), puis sélectionner une station.
2. Appuyer sur le bouton MEM (18) à l'écran, pour ouvrir l'écran prédéterminé.
3. Appuyer sur le numéro préréglé sur lequel on souhaite mettre en mémoire la station en cours d'écoute (ou appuyer sur EXIT pour annuler et fermer le menu). Le numéro et la station préréglés apparaissent en surbrillance.

Retrouver et mettre en mémoire une station de radio à l'aide des préréglages et de la fonction Automatic Storing (AS-mise en mémoire automatique) :

Retrouver une station

1. Sélectionner une bande (le cas échéant).
2. Appuyer sur un bouton à l'écran (P1 à P6) pour sélectionner la station correspondante mise en mémoire.

Mise en mémoire manuelle d'une station

1. Régler la radio sur la station souhaitée (fréquence).
2. Appuyer sur le bouton MEM à l'écran puis sélectionner la station préréglée souhaitée (P1 à P6).
3. La station sera mise en mémoire sur la touche sélectionnée.
4. Au lieu de la fréquence, l'ID de service programme (c.-à-d. BBC) sera mis en mémoire.

Mise en mémoire automatique (AS) des stations les plus puissantes

1. Appuyer pendant 2 secondes sur le bouton de mise en mémoire automatique (AS) à l'écran.
2. Le VME commence par chercher les stations disponibles (cela peut durer un certain temps).
3. Une fois la recherche terminée, les 6 stations les plus puissantes seront mises en mémoire sur P1 à P6.
4. Seules les fréquences sur P1 à P6 seront mises en mémoire automatiquement pour réduire le temps de recherche et de mise en mémoire.
5. Si l'on sélectionne alors les fréquences P1 à P6, l'information PS sera également mise en mémoire sur la valeur préréglée (c.-à-d. P2 : BBC).

Barre de message texte radio

1. Les informations de texte radio (RT) font partie du signal RDS envoyé par la station émettrice. Ces informations apparaissent dans la barre inférieure (c.-à-d. ABCD).
2. Les stations émettrices ne fournissent pas toutes ce type d'informations supplémentaires, ou pas tout le temps.

Recherche de prévisualisation (PS)

Pour balayer les bandes AM ou FM afin de prévisualiser les stations disponibles dans une zone en particulier, appuyer sur le bouton 1/2 pour accéder au second écran des options de menu en appuyant sur le bouton PS (21). Appuyer de nouveau pour arrêter la recherche.

Recherche de station de radio locale (LOC)

Lorsque la fonction Local est activée, seules les stations de radio locales possédant un signal puissant peuvent être écoutées. Pour activer la fonction Local en mode AM/FM, appuyer sur le bouton 1/2 pour accéder au second écran des options de menu, puis appuyer sur le bouton LOC de l'écran. Appuyer de nouveau sur le bouton LOC pour désactiver la fonction Local. Lorsque la fonction Local est active, le témoin LOC en haut de l'écran est allumé.

Utilisation de la VIDEO dvd/vcd

REMARQUE : lorsqu'elle est correctement installée, la vidéo DVD ne peut pas être affichée sur l'écran principal TFT à moins que le frein à main ne soit enclenché. Si on essaie de regarder un DVD pendant que le véhicule se déplace, l'écran TFT affiche « PARKING » sur un fond bleu. L'écran de vidéo de recul fonctionne normalement (le cas échéant).

Ouvrir/fermer l'écran video TFT

Ouvrir l'écran TFT

Pour ouvrir l'écran vidéo TFT, appuyer sur le bouton OPEN (ouvrir) (1). L'appareil émet un bip et s'ouvre.

Fermer l'écran TFT

Appuyer de nouveau sur le bouton OPEN (1) pour fermer l'écran TFT. Si l'écran est en position « IN », il se déploie avant de se fermer.

Insérer/éjecter un disque

En insérant un disque DVD, le mode DVD est activé et la lecture du disque commence.

REMARQUE: si le contrôle parental (Rating) est activé et que le disque inséré n'est pas autorisé, le code à 4 chiffres doit être entré et/ou le disque doit être autorisé.

Il n'est pas possible d'insérer un disque si un disque se trouve déjà dans l'appareil ou si le contact est coupé.

REMARQUE : les DVD-R et DVD-RW ne sont pas lus à moins que la session d'enregistrement ne soit terminée et le DVD fermé.

Éjecter un disque

Appuyer sur le bouton (11) de l'appareil ou (35) de la télécommande pour éjecter le disque. L'appareil retourne automatiquement en mode radio. Il est possible d'éjecter un disque même si le contact est coupé. L'appareil restera éteint après l'éjection du disque.

Réinitialiser le mécanisme de chargement

Si le disque n'est pas correctement chargé ou si le mécanisme ne fonctionne pas correctement, appuyer sur le bouton (11) de l'appareil ou (35) de la télécommande et les maintenir enfoncés pour réinitialiser le mécanisme de chargement. Le fonctionnement normal reprend.

Accès au mode DVD

Pour passer en mode DVD lorsqu'un disque est déjà inséré, appuyer sur le bouton SRC (4) de la télécommande jusqu'à ce que « DISC » s'affiche en bas de l'écran.

Commandes de lecture

Pour accéder aux commandes d'écran, toucher l'écran. Appuyer sur le bouton 1/2 pour voir la seconde page des commandes.

Arrêter la lecture

Appuyer sur le bouton d'arrêt ( ■ ) sur l'écran ou sur la touche ■ / BAND ( 20 ) de la télécommande pour arrêter la lecture du DVD.

Mettre la lecture en pause

Appuyer sur le bouton de pause (||) à l'écran (ou sur la touche > / || de la télécommande) pour interrompre la lecture du disque. Appuyer sur le bouton > de l'écran pour reprendre la lecture du disque.

Ralenti

Appuyer sur la touche << (22) de la télécommande ou sur le bouton << de l'écran pour ralentir la lecture. Continuer à enforcer et relâcher le bouton pour augmenter le ralenti de 2X à 4X, 8X et 20X. Appuyer sur la touche >>/|| (18) de la télécommande ou appuyer sur le bouton de lecture de l'écran (> ) pour reprendre la vitesse de lecture normale.

Avance rapide

Appuyer sur la touche >> (14) de la télécommande ou le bouton >> de l'écran pour obtenir une avance rapide. Continuer à enfoncer et relâcher le bouton pour augmenter la vitesse de 2X à 4X, 8X et 20X.

Appuyer sur la touche >> (18) de la télécommande ou sur le bouton de lecture de l'écran (>>) pour reprendre la vitesse de lecture normale.

Répéter la lecture

Appuyer sur la touche REPT (7) de la télécommande ou sur le bouton de lecture de l'écran pour modifier le mode de répétition en fonction des points suivants:

DVD : répéter le chapitre, répéter le titre, répétition désactivée VCD (fonction PBC désactivée) : répéter une fois, répétition désactivée

REMARQUE : pour la lecture VCD, la fonction de répétition n'est pas disponible si la fonction PBC est activée.

Fonction de répétition par section (a-b)

Utiliser la fonction A-B pour définir la répetition d'une zone spécifique du disque.

Appuyer sur la touche RPT A-B (6) de la télécommande (ou le bouton A-B de l'écran) pour régler le point (A) de la partie à répéter. Appuyer de nouveau sur le bouton RPT A-B une fois le point de fin de répétition (B) souhaité atteint. La portion sélectionnée sur le DVD sera répétée en boucle. - Appuyer sur le bouton RPT A-B de nouveau pour annuler la section A-B et arrêter la répétition.

REMARQUE : lorsqu'un VCD est lu avec la fonction PBC activée, l'activation d'une lecture aléatoire désactive automatiquement la fonction PBC.

Lecture aléatoire

Pour un DVD, un VCD ou un CD, appuyer sur la touche RDM (33) de la télécommande pour activer la lecture aléatoire et dire tous les chapitres/pistes dans un ordre aléatoire. « On » s'affiche à l'écran. Appuyer sur la touche >>| (19) de la télécommande pour dire la piste aléatoire suivante. Appuyer de nouveau sur la touche RDM pour désactiver la lecture aléatoire.

REMARQUE : lorsqu'un VCD est lu avec la fonction PBC activée, l'activation d'une lecture aléatoire désactive automatiquement la fonction PBC.

Accéder au menu DVD

Appuyer sur la touche MENU (1) de la télécommande pour afficher le menu DVD principal.

Appuyer sur la touche TITLE (2) de la télécommande ou de l'écran pour sélectionner un titre différent.

Appuyer sur la touche > / || (18) de la télécommande pour confirmer la sélection et commencer la lecture. Il est également possible de sélectionner un titre à l'aide de l'écran tactile.

Se déplacer à travers les chapitres

Appuyer sur la touche >>| (19) de la télécommande ou >>| de l'écran pour avancer au chapitre suivant du DVD. Appuyer sur la touche << (17) de la télécommande ou << de l'écran pour retourner au chapitre précédent du DVD.

Recherche aller à

Durant la lecture d'un DVD ou d'un VCD, procéder comme suit pour accéder à un emplacement spécifique du disque :

1. Appuyer sur la touche GOTO (21) de la télécommande pour accéder au mode « GO TO » (aller à).
2. Appuyer sur les touches >> ou << (14, 22) de la télécommande pour sélectionner une catégorie (sélectionnée en bleu).
3. En mode DVD, il est possible de choisir une recherche en fonction du temps ou par titre/chapitre. En mode VCD, appuyer sur la touche GOTO pour choisir entre Track Search (recherche de piste), Disc Search (recherche de disque) et Exit (quitter).

Recherche DVD

Time - (heure) Pour retrouver un moment spécifique du titre en cours de lecture.

Titre/Chapitre – (titre/chapitre) Pour retrouver un moment précis du chapitre

Temps - Pour retrouver un moment spécifique de la piste en cours de lecture

Track - (piste) Pour retrouver une piste spécifique

Recherche disque VCD

Time - Pour retrouver un moment spécifique sur le disque

Track - Pour retrouver une piste spécifique

Sélection directe de chapitre/piste

Entrée directe par la télécommande

Pour la lecture d'un DVD, un VCD et un CD, utiliser le pavé numérique de la télécommande (29) pour accéder directement à une piste.

1. Saisir une heure dans le champ à l'aide du pavé numérique (29) de la télécommande.
2. Appuyer sur la touche > / || (18) de la télécommande pour aller à un endroit spécifique du disque.
3. Appuyer de nouveau sur la touche GOTO pour quitter.

Entrée directe par l'écran tactile

Pour sélectionner directement une piste/un chapitre, appuyer sur le bouton de l'écran pour afficher le menu d'entrée directe.

• Titre (Titre):_/# Chapitre (chapitre): _ _ /# # Temps (Heure) : _ _ _

Saisir le chapitre ou la piste souhaités à l'aide du pavé numérique de l'écran. Appuyer sur la touche d'entrée (flèche) pour confirmer la sélection. Pour quitter l'écran sans changer de disque, appuyer sur Exit. Pour effacer l'entrée et recommencer, appuyer sur Clear (effacer).

Voir les images selon un autre angle (avec DVD seulement)

Certains t i a t s t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t 0

Appuyer sur la touche ZOOM (23) de la télécommande pour agrandir et obtenir une image panoramique à l'aide des options suivantes : Q1, Q2, Q3 et OFF.

Disques multilingues (DVD uniquement)

Changer la langue audio

Pour un disque enregistré en plusieurs langues, appuyer sur la touche AUDIO (5) de la télécommande pour avoir une langue.

Changer la langue des sous-titres

Pour un disque enregistré avec des sous-titres en plusieurs langues, appuyer sur la touche SUBTITLE (9) de la télécommande pour désirar la langue d'affichage des sous-titres.

REMARQUE: au cours de la lecture d'un VCD, appuyer sur la touche AUDIO (5) de la télécommande pour choisir entre Left Channel (canal gauche), Right Channel (canal droit) et Stereo.

PBC (commande de lecture interactive - VCD seul)

Pour les VCD avec fonction de lecture interactive, la commande PBC offre d'autres possibilités.

Appuyer sur la touche MENU (1) de la télécommande pour activer/désactiver la fonction PBC. Une fois la fonction PBC activée, la lecture commence par la piste un de la liste.

REMARQUE : lorsque la fonction PBC est activée, les fonctions d'avance rapide, de ralenti et de recherche de piste précédente/suivante sont disponibles. La répétition et la sélection directe de piste ne sont pas disponibles.

Lorsque la fonction PBC est activée, elle est automatiquement désactivée par la sélection aléatoire, la recherche ou la recherche de lecture.

Informations de lecture

Au cours de la lecture d'un DVD ou d'un VCD, appuyer sur le bouton DISP (14) du panneau de commande ou (10) de la télécommande pour afficher les informations de lecture à l'écran, notamment le média en cours de lecture et la durée de la lecture en cours.

Informations de lecture DVD

Les informations suivantes sont affichées en haut de l'écran durant la lecture d'un DVD :

• Titre : 05/08 – « 05/08 » indique que la lecture en cours est celle du 5e des 8 titres du DVD. C: 2/16 - « 2/16 » indique que la lecture en cours est celle du 2e des 16 titres du DVD.

00:41:28 - « 00:41:28 » indique la durée du titre en cours de lecture.

2/6 Eng - L'information de langue affichée indique que la langue active est l'anglais, la 2e des 6 langues disponibles.

Informations de lecture VCD

Les informations suivantes sont affichées en haut de l'écran durant la lecture d'un DVD:

• VCD2.0 - Format du disque en cours. T: 6/18 - « 6/18 » indique que la lecture en cours est celle de la sixième des 18 pistes du VCD.

00:02:18 - « 00:02:18 » indique la durée de la piste en cours de lecture.

Table 5: Disc Properties

Symbol	12cm Disc Properties	Max Play Time
DVD VIDEO	Single side single layer (DVD-5) Single side double layer (DVD-9) Double side single layer (DVD-10) Double side double layer (DVD-18)	(MPEG 2 Method) 133 minutes 242 minutes 266 minutes 484 minutes
COMPACT DISC ORIGINAL VCD	Single side single layer (VCD)	(MPEG 1 Method) 74 minutes
COMPACT DISC ORIGINAL TEXT	Single side single layer	74 minutes

Table 6: Symboles du disque

Symbol		Meaning
8)		Number of voice languages recorded. The num- ber inside the icon indicates the number of lan- guages on the disc (maximum of 8).
32		Number of subtitle languages available on the disc (maximum of 32).
9		Number of angles provided (maximum of 9).
16:9 LB		Aspect ratios available. "LB" stands for Letter Box and "PS" stands for Pan/Scan. In the example on the left, the 16:9 video can be converted to Letter Box video.
ALLE		Indicates the region code where the disc can be played. • Region 1: USA, Canada, East Pacific Ocean Islands • Region 2: Japan, Western Europe, Northern Europe, Egypt, South Africa, Middle East • Region 3: Taiwan, Hong Kong, South Korea, Thailand, Indonesia, South-East Asia • Region 4: Australia, New Zealand, Middle and South America, South Pacific Ocean Islands/ Oceania • Region 5: Russia, Mongolia, India, Middle Asia, Eastern Europe, North Korea, North Africa, North-West Asia • Region 6: Mainland China • ALL: All regions
Symbole		Signification
2		Code régional: le lecteur DVD et les disques sont codés par région. Ces codes régionales doivent conc- order pour que le disque puisse être lu. Si les codes ne correspondant pas, la lecture du disque est impos- sible. Le code de l'appareil est 2. La lecture des DVD comportant d'autres codes régionales est impossible sur cet apparéil.

Utilisation AUDIO dvd/cd

Les instructions de commande TFT et d'insertion/ejection sont les mêmes pour l'utilisation des DVD et des CD. Voir le chapitre sur l'utilisation de DVD/disques vidéo pour plus d'informations à ce sujet. Le VME 9325 BTA peut lire la musique ou d'autres fichiers audio sur les supports suivants :

CD-DA CD-R/RW DVD DVD+R/RW DVD-R/RW

Lorsque on insère un disque alors que l'écran TFT est ouvert, le titre du disque et de la piste (le cas échéant), ainsi que le numéro de piste et la durée de lecture s'affichent à l'écran.

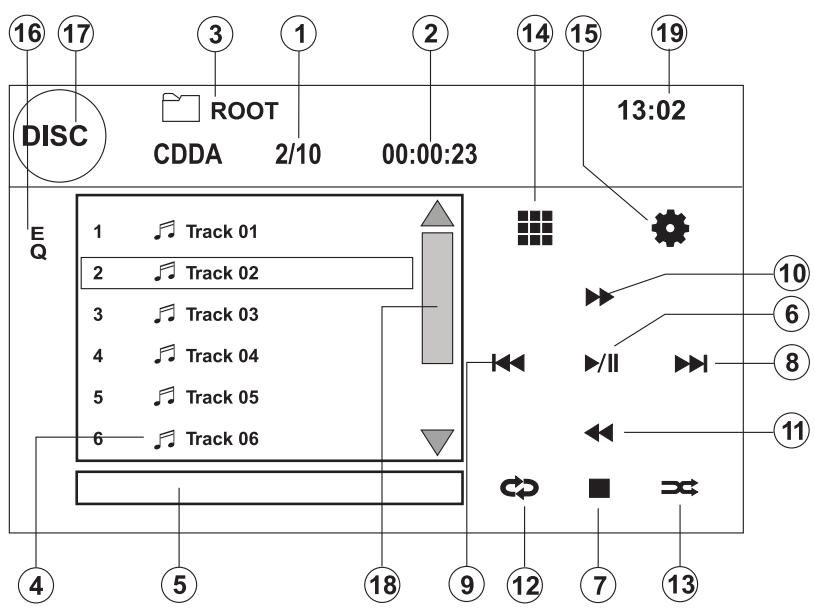

Interface utilisateur du lecteur de CD

Les témoins de l'écran et les zones tactiles de lecture de CD sont indiqués ci-dessous.

1. Piste en cours de lecture et nombre de pistes du disque
2. Durée de lecture écoulée
3. Durée de lecture de la piste en cours
4. Titres de pistes
5. Titre du disque
6. Appuyer sur cette touche pour mettre en pause le disque
7. Appuyer sur cette touche pour arrêter la lecture du disque
8. |: appuyer sur cette touche pour avancer à la piste suivante
9. |<< : appuyer sur cette touche pour retourner à la piste précédente
10. : appuyer sur cette touche pour une avance rapide de la piste en cours
11. Appuyer sur cette touche pour un retour sur la piste en cours
12. Appuyer sur cette touche pour activer/désactiver le mode répétition de lecture
13. Appuyer sur cette touche pour ouvrir la page suivante
14. Appuyer sur cette touche pour accéder à l'écran d'entrées directes
15. Appuyer sur cette touche pour afficher le menu SETUP
16. Appuyer sur cette touche pour accéder rapidement aux réglages de l'égaliseur
17. Appuyer sur cette touche pour voir le menu SOURCE et sélectionner une nouvelle source de lecture
18. Descendre pour afficher la piste ou la page suivante
19. Horloge

Commandes de lecture

Arrêter la lecture

Appuyer sur le bouton à l'écran ou sur la touche /BAND (20) de la télécommande pour arrêter la lecture du disque.

Pour reprendre la lecture, appuyer sur le bouton → à l'écran ou sur la touche > / || (18) de la télécommande.

Mettre la lecture en pause

Appuyer sur le bouton ▼ pour interrompre puis reprendre la lecture du disque.

Se déplacer d'une piste à l'autre

Appuyer sur la touche >>| (19) de la télécommande ou de l'écran pour avancer à la piste suivante du disque. Appuyer sur la touche |<< (17) de la télécommande ou de l'écran pour retourner à la piste précédente.

Répéter la lecture

Appuyer sur le bouton de lecture de l'écran ou sur la touche REPT (7) de la télécommande pour modifier le mode de répétition :

DVD: répéter le chapitre, répéter le titre, répétition désactivée - CD-DA: répéter un, répéter tout, répétition désactivée - CD-R/RW: répéter un, répéter tout, répétition désactivée DVD-R/RW: répéter un, répéter tout, répétition désactivée

Sélection de recherche de piste (disques cd-da seulement)

Durant la lecture du disque, appuyer sur la touche SCN de la télécommande (34) pour écouter les 10 premières secondes de chaque piste. Lorsque la piste souhaitée est trouvée,

appuyer de nouveau sur la touche SCN pour annuler la fonction et lire la piste sélectionnée.

Sélectionner la lecture aléatoire

Lorsque la lecture du disque est arrêtée, appuyer sur la touche RDM (33) de la télécommande pour lire les pistes du disque dans un ordre aléatoire. Appuyer sur la touche RDM de nouveau pour annuler le mode de lecture aléatoire.

REMARQUE : la lecture des CD-R et CD-RW est impossible tant que la session d'enregistrement n'est pas terminée.

Avance et retour rapides

Appuyer sur le bouton d'écran >> pour l'avance rapide et sur << pour un retour rapide. Continuer à enfoncer et relâcher le bouton pour augmenter la vitesse de 2X à 4X, 6X, 8X et 20X.

Entrée de piste directe

Pour sélectionner directement une piste, appuyer sur le bouton de l'écran pour afficher le menu d'entrée directe.

Entrer le numéro de piste souhaitée à l'aide du pavé numérique de l'écran puis appuyer sur le bouton Enter (entrée). Pour quitter l'écran sans faire de sélection, appuyer sur Exit. Pour effacer l'entrée et recommencer, appuyer sur Clear (effacer).

Utilisation mp3/usb/wma

Les instructions de commande TFT et d'insertion/ejection sont les mêmes pour l'utilisation des DVD et des formats MP3. Voir le chapitre sur l'utilisation de DVD/disques video pour plus d'information à ce sujet.

Conditions des fichiers et médias mp3/wma

Ce lecteur permet de lire les fichiers MP3 et WMA enregistrés sur des CD-R/RW, DVD+R/RW et DVD-R/RW. Pour les disques CD-RW, s'assurer qu'ils sont formatés par la méthode longue et non par la méthode rapide pour éviter tout fonctionnement non valide. Jusqu'à 1500 fichiers/chansons peuvent être gravés sur un disque pour un MEGA DVD de musique. Ne pas dépasser ce nombre de fichiers/chansons, sous peine de provoquer des problèmes de lecture du disque.

Compatibilité de format MP3

Les formats de dénomination de fichier indiqués ci-dessous sont compatibles avec cet appareil :

• ISO 9660 - nom de fichier : 12 caractères, suffixe : 3 caractères
• ISO 9660 - nom de fichier : 31 caractères, suffixe : 3 caractères Joliet-64caracteres

Si le nom de fichier ou de dossier n'est pas conforme aux normes de système de fichier ISO 9660, il peut ne pas s'afficher correctement ou la lecture peut être défectueuse. Utiliser les réglages suivants pour la compression de données audio sur le disque MP3 :

Vitesse de transfert : 128 Ko/s - Fréquence d'échantillonnage : 48 kHz

Lors de l'enregistrement au format MP3 à la limite de capacité du disque, désactiver toute gravure supplémentaire. Pour enregistrer sur un disque vierge à sa limite de capacité, utiliser le paramètre « Disc at once » (gravure en une session).

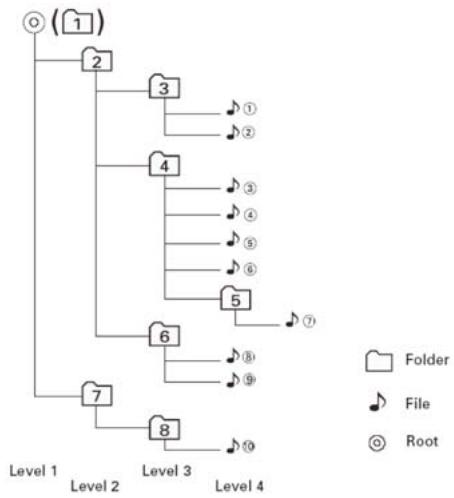

Ordre de lecture MP3

Lorsqu'ils sont sélectionnés pour la lecture, l'accès aux fichiers et dossiers (Folder Search [recherche de dossier], File Search [recherche de fichier] ou Folder Select [sélection de dossier]) se fait dans l'ordre où ils ont été gravés sur le CD par le graveur. En conséquence, l'ordre dans lequel ils seront lus peut ne pas correspondre à l'ordre initial. Il est possible de paramétrer l'ordre dans lequel les fichiers MP3/WMA seront lus en les gravant sur un support comme un CD-R avec un nom de fichier commençant par le numéro d'ordre de lecture, par exemple « 01 » à « 99 ». Par exemple, un support avec la structure de dossier/fichier suivante sera soumis aux recherches Folder Search, File Search ou Folder Select comme illustré ci-dessous.

Le lecteur VME 9325 BTA 3 ne reconnaît que trois niveaux de dossiers et n'affiche pas les dossiers ne contenant que d'autres dossiers. Dans l'exemple ci-dessus, l'appareil affichera les dossiers 3, 4, 6 et 8 mais pas les dossiers 2 et 7 car ils ne contiennent aucune piste directement accessible. Le dossier 5 n'est pas reconnu du tout car il se trouve au quatrième niveau.

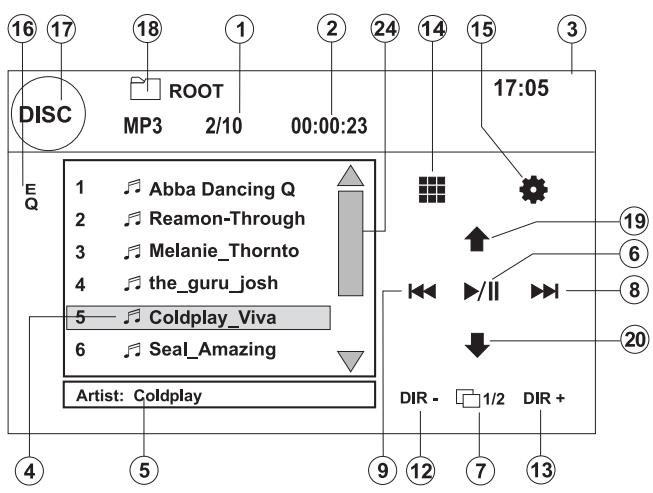

Interface utilisateur MP3

Les témoins de l'écran et les zones tactiles de lecture MP3 sont indiqués ci-dessous.

1. Piste en cours de lecture et nombre de pistes du disque
2. Durée de lecture écoulée, durée de la piste
3. Durée de lecture de la piste en cours
4. Titres de pistes
5. Informations ID3
6. II: Appuyer sur cette touche pour tirer/mettre en pause le disque
7. DIR-: retour vers le répertoire précédent
8. |: appuyer sur cette touche pour aller à la piste suivante
9. |<< : appuyer sur cette touche pour retourner à la piste précédente
10. / >> : appuyer sur cette touche pour naviguer dans la liste
11. / << : appuyer sur cette touche pour naviguer dans la liste
12. DIR - : appuyer sur cette touche pour afficher le dossier précédent
13. DIR + : appuyer sur cette touche pour afficher le dossier suivant
14. Appuyer sur cette touche pour accéder à l'écran d'entrées directes
15. Appuyer sur cette touche pour afficher le menu SETUP
16. Appuyer sur cette touche pour accéder rapidement aux réglages de l'égaliseur
17. Appuyer sur cette touche pour voir le menu SOURCE et sélectionner une nouvelle source de lecture
18. Nom de dossier
19. 1/2 ou 2/2: Appuyer sur cette touche pour arrêter la lecture du disque
20. DIR+: répertoire suivant

Commandes de lecture

Lire les fichiers MP3/WMA

Après avoir inséré un disque MP3/WMA, la lecture des fichiers se fera dans l'ordre du réseau « racine »

REMARQUE : lors de la gravure de fichiers MP3/WMA sur un DVD, utiliser l'option 2X ou 4X, si elle existe. Cette vitesse de gravure lente permet d'éliminer les erreurs de mémoire tampon et d'augmenter la fiabilité de lecture du disque. Utiliser également des dossiers pour la gravure d'un grand nombre de chansons/fichiers sur un disque, pour faciliter la navigation. Sélectionner l'option « Disc at once » et fermer le disque.

Arrête la lecture

Appuyer sur le bouton à l'écran ou sur la touche /BAND (20) de la télécommande pour arrêté la lecture du disque.

Pour reprendre la lecture, appuyer sur le bouton → à l'écran ou sur la touche > / || (18) de la télécommande.

Mettre la lecture en pause

Pour reprendre la lecture, appuyer sur le bouton à l'écran ou sur la touche > / || (18) de la télécommande pour interrompre ou reprendre la lecture du disque. Se déplacer d'une piste à l'autre.

Appuyer sur la touche >>| (19) de la télécommande ou de l'écran pour avancer à la piste suivante du disque. Appuyer sur la touche |<< (17) de la télécommande ou de l'écran pour retourner à la piste précédente.

Utilisation de bluetooth

Les informations détaillées sur la manière d'utiliser la connexion BT se trouvent dans le manuel utilisateur du BTM 10.

Utilisation de l'iPod

REMARQUE : S'assurer que le tout dernier micrologiciel Apple est installé sur l'iPod pour éviter des problèmes de connectivité.

Accès au mode iPod

Cette unité est faite pour l'iPod. Vous pouvez contrôler et lire iPod à l'aide de l'écran tactile pour accéder aux listes de lecture, artistes, albums, morceaux, etc.

Voici une liste non exhaustive des modèles pris en charge :

• iPod Classic
• iPod Touch 2G / 3G
• iPod Nano 3G / 4G / 5G iPhone 3G / 3GS

L'unité passe automatiquement en mode iPod lors du branchement d'un iPod ou d'un iPhone dans le connecteur USB avant ou arrêté.

REMARQUE : pour la connectivité de base à l'iPod, vous pouvez utiliser le câble USB iPod blanc 30 broches fourni avec votre appareil Apple. Pour la lecture des photos depuis l'iPod, vous devez acheter la câble USB jLink.

Pour retourner au mode iPod depuis tout autre menu de source, appuyer sur le bouton SRC (4) de la télécommande (8) jusqu'à ce que le menu iPod apparaisse à l'écran. Les témoins de l'écran et les zones tactiles de lecture depuis l'iPod sont indiqués ci-dessous.

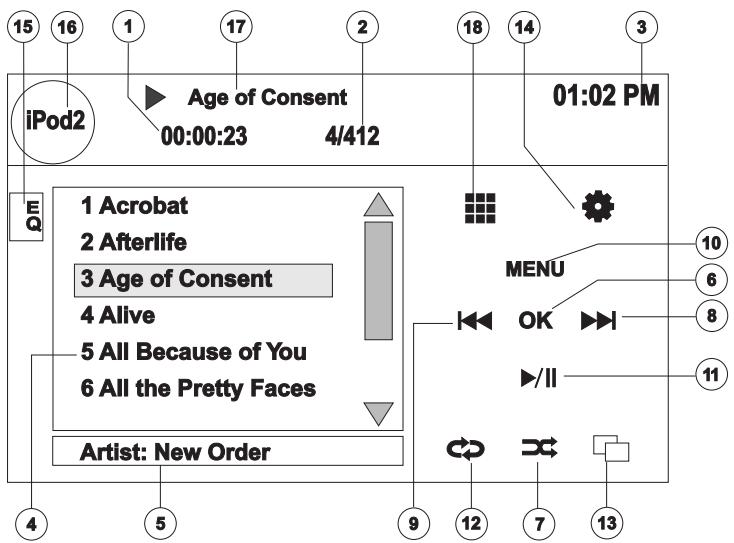

1. Durée de lecture écoulée pour le fichier actuel
2. Numéro de fichier et nombre total de fichiers sur le disque
3. Heure actuelle
4. Titres des fichiers
5. Informations ID3 (artiste/album)
6. OK: Appuyer pour valider
7. Appuyer pour dire tous les fichiers en ordre aléatoire
8. l: Appuyer sur cette touche pour aller au fichier suivant
9. 1 << Appuyer sur cette touche pour aller au fichier précédent
10. MENU : Appuyer pour afficher le menu principal iPod
11. Appuyer sur cette touche pour mettre en pause le disque
12. Appuyer pour répéter le fichier > répéter le dossier
13. Appuyer pour afficher la pochette de l'album
14. Appuyer pour afficher le menu SETUP (Configuration)
15. Appuyer sur cette touche pour accéder rapidement aux réglages de l'égaliseur
16. Afficher le MENU SOURCE et sélectionner une nouvelle source
17. Titre du fichier actuel
18. Appuyer pour accéder à l'écran de saisie directe

Contrôle de votre ipod

Appuyer sur le bouton MENU ou sur les boutons de commande suivants de la télécommande pour afficher le menu principal iPod.

Menu	Remote Control
Music	AUDIO
Photos	SUBTITLE
Videos	ANGLE

Utiliser l'écran tactile ou les touches de direction de la télécommande pour naviguer parmi les menus iPod.

Lecture du fichier

Pour accéder à des fichiers, appuyer sur le bouton MENU à l'écran jusqu'à ce que vous retourniez au menu principal iPod, puis sélectionner MUSIC, VIDEO ou PHOTO ou appuyer sur le bouton de la télécommande indiqué dans le tableau précédent.

• Appuyer sur le bouton >/ll de l'écran pour la fonction lecture/pause. Appuyer sur >>I à l'écran ou sur le bouton >>I (19) de la télécommande pour passer à l'option de menu suivante.
• Appuyer sur << à l'écran ou sur le bouton << (17) de la télécommande pour passer à l'option de menu précédente.
• Utiliser l'écran tactile ou appuyer sur le bouton >/< (18) de la télécommande pour sélectionner l'option de menu mise en surbrillance. Appuyer sur le bouton >> (14) de la télécommande ou sur le bouton MENU à l'écran pour retourner au menu précédent.

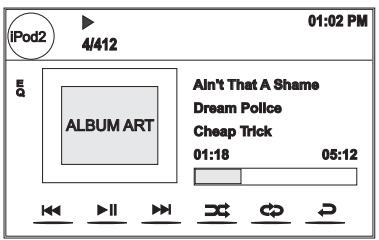

Pendant la lecture de la musique, l'écran suivant apparait :

• Pour retourner au menu de musique iPod depuis l'écran de la pochette de l'album, appuyer sur ⊃.
• Pour retourner au menu Video ou Photo pendant l'affichage de videos ou de photos, appuyer sur l'écran.

Avance et retour rapides

Appuyer sur les boutons I<< ou >>I à l'écran ou la télécommande (17, 19) et les maintenir enfoncés pendant 1 seconde, et les maintenir encore pour l'avance ou le retard rapide. Relacher pour reprendre la lecture normale.

Rechercher liste de lecture/artiste/album/morceau

Pour chercher parmi les listes de lecture, artistes, albums et morceaux, appuyer sur le bouton MENU (1) de la télécommande lorsque vous êtes dans l'un des répertoires suivants : Liste de lecture, Artiste, Album ou Morceau. Le répertoire sélectionné sera affiché avec le nombre de pages et de fichiers qu'il contient indiqués en haut de la page.

Pour accéder à la page ou au fichier, entre son numéro directement depuis le clavier de la télécommande. Appuyer sur le bouton I<< ou >>I (17, 19) de la télécommande pour sélectionner le morceau ou fichier souhaité.

Entrée de piste directe

Pour sélectionner directement une piste, appuyer sur le bouton de l'écran pour afficher le menu d'entrée directe. Saisir la piste souhaitée à l'aide du pavé numérique de l'écran.

Appuyer sur la touche d'entrée pour confirmer la sélection. Pour quitter l'écran sans changer de disque, appuyer sur Exit (Quitter). Pour effacer l'entrée et recommencer, appuyer sur Clear (effacer).

Entrée une piste directement

Pour sélectionner une piste directement, touchez le bouton sur écran pour afficher le menu d'entrée directe. Entrez la piste désirée en utilisant le pavé numérique sur écran. Pressez Enter pour s'y synchroniser à la station sélectionnée. Pour quitter l'écran sans changer de station, touchez Exit. Pour effacer votre entrée et recommencer, touchez Clear.

REMARQUE : pour transmettre la vidéo de votre iPod vers l'écran du VME 9325 BTA, vous devez configurer les options suivantes depuis le menu des paramètres video iPod : TV Out = On, TV Signal = NTSC et Widescreen = On.

REMARQUE : après avoir déconnecté votre iPod, le VME 9325BTA returne toujours au dernier mode utilisé lorsque vous rebranchez l'iPod sur l'unité.

Informations sur divx

Cet appareil est certifié conformément à DivX Home Theater Version 3.0.

DivX® est un format de vidéo numérique, qui a été développé par DivX, Inc. et offre une expérience visuelle de grande qualité sur différentes plateformes, telles que les téléphones portables et les lecteurs de DVD. DivX®, DivX Certified® et les logos correspondants sont des marques déposées de la société DivX, Inc. et sont utilisés sous licence.

Pour pouvoir lire des contenus VOD DivX achetés sur cet appareil, cet appareil doit être enregistré. Veuillez respecter les instructions correspondantes sur Internet à l'adresse.

Cet appareil peut lire des fichiers vidéo DivX qui ont été enregistrés sur des CD-R/RW, DVD-R/RW, DVD+R/RW et clés USB.

Cet appareil lit toutes les versions de vidéos DivX® (y compris DivX®6), avec une lecture standard de fichiers de supports DivX®. Les fichiers DivX non autorisés peuvent ne pas être lus correctement. Les extensions de fichiers, telles que. avi ou. divx, doivent être utilisées correctement.

Vous trouvez sous plus d'informations sur les fichiers vidéo DivX et sur les outils logiciels.

DéPANNAGE

Problème	Cause	Mesure corrective
PROBLÉMES D'ORDRE GénéRAL
L'appareil ne s'allume pas	Fusible de radio brûlé	Installer un nouveau fusible du calibre approprié
	Fusible de batterie du vécicule brûlé	Installer un nouveau fusible du calibre approprié
	Opération illégale	Appuyer sur le bouton RESET dans l'angle inférieur droit de la façade
La télécommande ne fonctionne pas	Batterie déchargée	Remplacer la batterie
	Batterie mal installée	Retirer la batterie et l'installer correctement
Sortie audio faible/nulle	Mauvais branchement de la sortie audio	Vérifier le câblage et corriger
	Volume trop faible	Augmenter le volume
	Mauvais branchement de « MUTE »	Revoir le schéma de câblage et vérifier le branchement de « MUTE »
	Haut-parleurs endommagés	Remplacer les haut-parleurs
	Balance du volume très algériée	Régrler la balance du canal en position centrale
	Le cable du haut-parleur est en contact avec une piece métallique du vécicule	Isoler tous les branchements de cable des haut-parleurs
Mauvaise qualité ou distorsion du son	Le disque utilisé est piraté	Utiliser une copie originale
	La puissance nominale du haut-parleur n'est pasCompatible avec l'apparéil	Brancher les haut-parleurs appropriés
	Court-circuit du haut-parleur	Vérifier le contact du haut-parleur
Dysfonction Tel-Mute	Le cable « MUTE » est à la masse	Vérifier que le branchement « MUTE » n'est pas à la masse et qu'il est correctement isolé
L'appareil se réinitialise tout seul lorsque le contact est coupé	Mauvais branchement entre le cable ACC et le positif de la batterie	Vérifier le câblage et corriger
MONITEUR TFT
Pas d'image	Mauvais branchement sur le cable du frein à main	Vérifier le câblage et corriger
	PRK SW est activé, le frein à main n'est pas endenché	Garer le vehicule dans un endroit approprié et enchancer le frein à main
L'image clignote ou des interférences s'affichent à l'écran	Le DVD n'est pas compatible avec les paramètres actuels du système TV	Modifier la configuration pour accepter le disque
	Mauvaise connexion du signal vidéo	Vérifier le câblage et corriger
Image allongée ou mauvaise rapport hauteur/largeur de l'affichage	Mauvais configuration du format de l'image	Corriger les paramètres de format d'image
RADIO
Recherche de station faible	L'antenne automatique n'est pas correctement déployée	Brancher correctement le cable de commande de l'antenne
	L'antenne automatique est mal branchée	Brancher correctement le cable de commande de l'antenne
	La fonction LOCAL est activée	Activer la fonction LOCAL ; le disque n'est pas lu
	Le disque est gondolé ou rayé	Utiliser un disque en bon état
	Le disque est sale ou mouillé	Nettoyer le disque avec un tissu doux
	La saisie laser est sale	Nettoyer la saisie laser avec un disque de nettoyage
	Un disque non compatible est utilisé	Utiliser un disque compatible
	La classification du disque est supérieure à la limite de classification de contrôle parental	Changer les paramètres de contrôle parental pour abaisser les restrictions
	Le code régional du disque n'est pas compatible avec l'apparéil	Utiliser un disque avec le code régional approprié
	Le disque est inséré à l'envers	Insérer le disque avec l'étiquette sur le dessus
Image floue, déformée ou fonçée La fonction PBC ne peut pas être utilisée au cours de la lecture de VCD	Le disque a été copié sans autorisation légale	Utiliser un disque original
	La fonction PBC n'est pas disponible sur le disque
Aucune répétition ni recherche au cours de la lecture de VCD	La fonction PBC est activée	Déspectiver la fonction PBC
MP3
Interruption durant la lecture	Le disque est sale ou rayé	Nettoyer le disque ou le remplacer
	Le fichier est endommagé ou l'enregistrement de mauvaise qualité	Recréer un disque avec de bons fichiers
Mauvais message de lecture affché	Le message est plus long que ce que peut afficher l'écran LCD
Message affché	Cause	Mesure corrective
Chargement	Lecture du disque en cours
Aucun disque	Le disque est sale	Nettoyer le disque avec un tissu doux
	Le disque est inséré à l'envers	Insérer le disque avec l'étiquette sur le dessus
	Il n'y a pas de disque dans le compartment	Insérer un disque
Bad Disc (mauvais disque)	Le disque est sale	Nettoyer le disque avec un tissu doux
	Le disque est inséré à l'envers	Insérer le disque avec l'étiquette sur le dessus
Unknown disc (disque inconnu)	Le format du disque n'est pas compatible avec cet apparéil
Region Error (erreur région)	Le code régional du disque n'est pas compatible avec celui de l' apparéil
Error (erreur) des pour réinitialiser	Opération du mécanisme illégale	Appuyer sur la touche EJECT durant 5 secon-le mécanisme de chargement

Entretien et maintenance

1. Utiliser seulement un tissu silicone propre et un détergent neutre pour nettoyer la façade ou le moniter. Un tissu rugueux et un détergent non neutre (comme l'alcool) peuvent les rayer ou les décolorer.
2. Ne pas utiliser d'eau ni de liquides de nettoyage sur l'appareil.
3. Si la température à l'intérieur du lecteur augmente trop, un circuit de protection arrête automatiquement la lecture du disque. Dans ce cas, laissez le lecteur refroidir avant de le réutiliser.
4. Ne jamais insérer autre chose qu'un disque compact de 12 cm de diamètre dans le lecteur sous peine d'endommager le mécanisme avec des objets étrangers.
5. Ne pas tenter d'utiliser des disques single de 8 cm dans ce lecteur, avec ou sans adaptateur, sous peine d'endommager le lecteur et/ou le disque. Ce type de dommages n'est pas couvert par la garantie du produit.
6. Le lecteur CD peut ne pas fonctionner correctement aux températures extrêmes. Dans ce cas, laisser l'intérieur du véhicule retrouver une température normale de fonctionnement avant d'utiliser le lecteur.
7. Lorsque le véhicule se réchauffe en hiver ou sous la pluie, de la condensation peut apparaître sur l'écran LCD. Dans ce cas, il ne fonctionnera pas correctement tant que l'humidité ne se sera pas évaporée.
8. Nous recommandons d'utiliser un disque de nettoyage plus souvent dans cet appareil que pour les appareils ordinaires du domicile en raison des conditions de fonctionnement du véhicule.

Lecteur DVD/CD

Disques compatibles :

Formats de médias compatibles :

Rapport signal/bruit :

Gamme dynamique

Réponse en fréquence :

Désactivation des canaux :

Convertisseur numérique-analogique :

Video

Sortie :

Entrée :

Radio FM (syntoniseur)

Gamme de syntonisation :

Sensibilité mono (-30 dB):

Seuil de sensibilité (-50 dB):

Autre sélection de canal:

Rapport signal/bruit à 1 kHz :

Atténuation d'image

Déphasage stéreo à 1 kHz :

Réponse en fréquence :

Radio AM (syntoniseur)

Gamme de syntonisation :

Sensibilité (-20 dB) :

Rapport signal/bruit à 1 kHz :

Atténuation d'image

Réponse en fréquence :

Moniteur

Dimensions d'écran :

Résolution :

Délai de réponse :

Généralités

Impédance d'entrée auxiliaire :

Alimentation :

Alimentation antenne (bleu) :

USB 1.0

DVD+R/RW (à couche simple et double) et CD-R/RW

CD-DA, MP3, WMA, VCD, SVCD, AVI, MPEG1/2, XviD, DivX® et CD de photos

Kodak (JPEG).

95 dBA

95 dB

20 Hz à 20 kHz, -3 dB

60 dB à 1 kHz

haute performance 24 bits/fréquence d'échantillonnage 192 kHz,

Modulateur sigma-delta multibits

1 Vp-p (NTSC)

1 Vp-p (PAL, NTSC / détection automatique)

87,5 MHz - 107,9 MHz

9 dBf

15 dBf

70 dB

58 dB

80 dB

30 dB

30 Hz - 15 kHz, -3 dB

530 kHz - 1720 kHz

15 uV

50 dB

60 dB

50 Hz - 2 kHz, -3 dB

Taille d'écran : 16cm / 6,2" (Mesuré diagonalement), 16:9 Widescreen

Type d'écran : TFT Affichage aux cristaux liquides (LCD) Haute Définition

1,152,000 sub pixels, 800x480 (largeur x taille)

temps de montée 30 ms, temps de descente 50 ms

10 k

11 à 16 V CC, masse négative

500 mA max, protection de limitation de courant

500 mA courant max.

Toutes nos félicitations ! Vous avez bien choisi et êtes le propriétaire heureux d'un produit Audiovox. Les produits Audiovox ont

une excellente réputation pour leur bonne qualité. Pour cette raison, nous accordons 2 ans de garantie sur tous les produits Audiovox.

Les appareils sont soumis pendant toutes les opérations de fabrication à des contrôles et vérifications constants. Si, pourtant, vous rencontrez des difficultés avec votre appareil Audiovox veuillez tenir compte de ce qui suit:

1. La garantie débute avec l'achat de l'appareil et est valable uniquement pour le premier propriétaire.
2. Pendant la période de garantie, nous réparons les dommages provenant des défauts de matériel ou de fabrication et nous procédons, à notre guise, à l'échange ou à la réparation des pièces défectueuses.
3. Aucune réparation impropre ne doit avoir été effectuée à l'appareil.
4. Lors d'une demande de garantie, veuillez vous adresser en premier lieu au point distributeur. Si ce dernier décide que l'appareil doit nous être retourné, veuillez tenir compte que : - L'appareil soit expédié dans son emballage d'origine, - la carte de contrôle durement remplie soit jointe, le bon d'achat soit joint.
5. Ne sont pas compris dans la garantie: • Matériel d'éclairage • Pièces d'usure • Avaries de transport, visibles ou non (de telles réclamations doivent être faites immédiatement auprès du transporteur, du chemin de fer ou de la poste). • Des rayures sur le boîtier, pièces métalliques, couvercles etc. (ces dommages doivent être signalés directement à votre distributeur dans les trois jours suivant l'achat). • Dommages résultant d'un raccordement incorrect, maniement incorrect (voir instructions de service), surcharge ou application de force extérieure. • Appareils réparés non conformément ou modifiés et qui ont été ouverts par une personne autre que nous. • Dommages extérieurs à d'autres appareils. • Remboursement des frais à des tiers ayant effectué les réparations sans notre accord préalable • Accus et batteries.

Typ/Type
