Les nettoyeurs haute pression Kränzle convainquent par leur forme maniable et leur robustesse synonyme d‘aptitude aux travaux quotidiens. Les appareils Kranzle sont fiable, sécurisant et efficace, grâce à l’utilisation des matériaux de haute qualité et les dernières technologies.

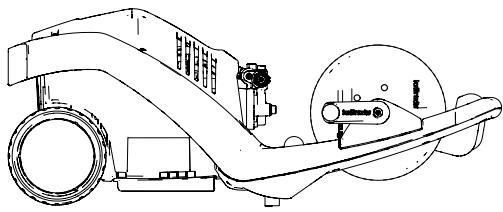

Index 52 Description de l‘appareil 53 Pictogrammes utilisés 55 Consignes générales 56 Consignes de sécurité 57 Informations relatives au fonctionnement 60 Mise en service64 Mise hors service 68 Procédez vous-même aux petites réparations 69 Déclaration de conformité CE 73 Garantie 74

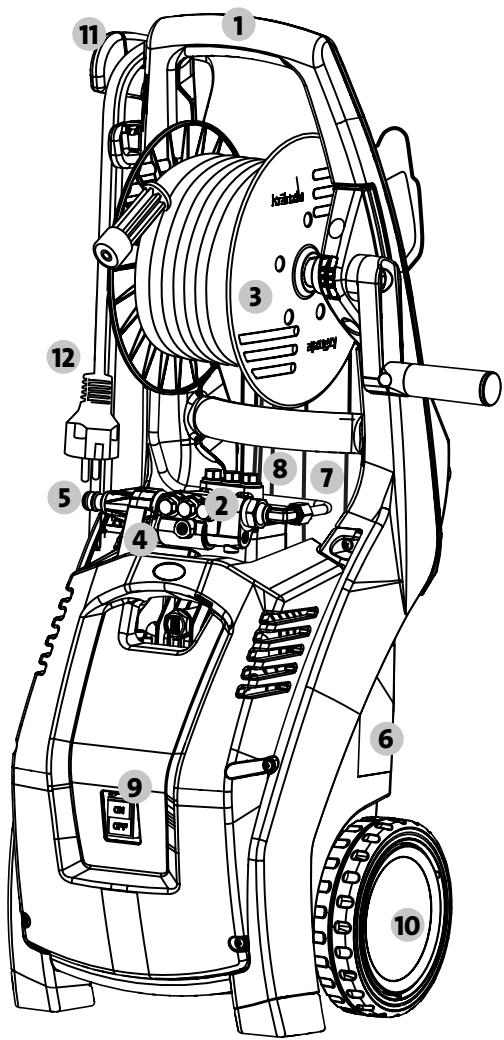

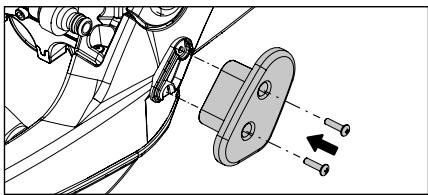

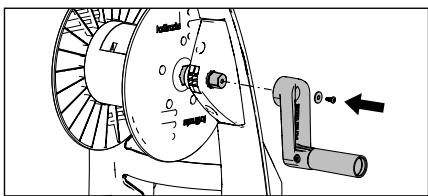

5. Manivelle avec vis de fixation 6. Crochet d‘enroulement du câble d‘alimentation avec 2 vis Original-Betriebsanleitung
Consignes de mise en œuvre de l‘appareil. Leur non observation peut conduire à une usure prématurée de composants ou à une défaillance complète du nettoyeur K 1050 TS T.
La non observation de ces consignes de sécurité peut conduire à des blessures graves!

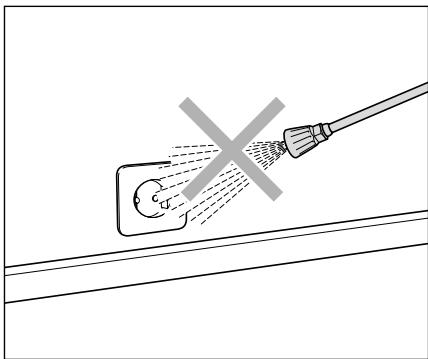

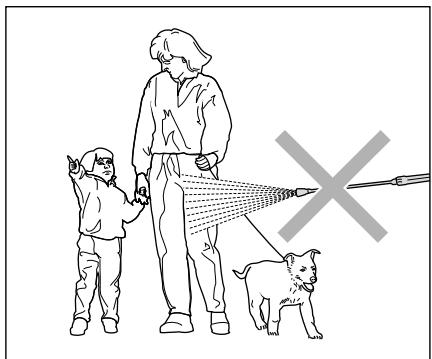

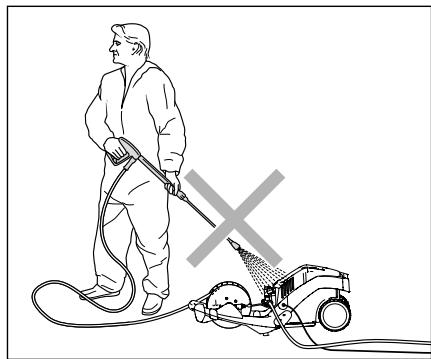

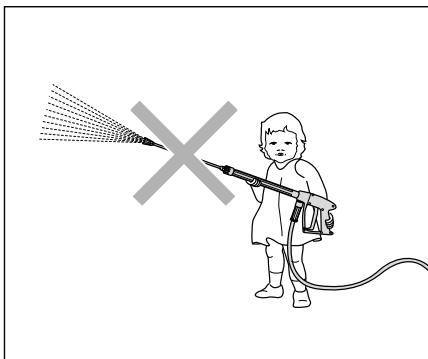

L‘utilisation inadéquate du jet haute pression peut être dangereuse. Ne jamais diriger le jet sur une personne, un animal, un équipement électrique actif ou sur l‘appareil lui-même.
L‘utilisateur est tenu d‘observer les prescriptions relatives à la protection de l‘environnement, à l‘élimination des déchets et à la protection des eaux!
Conformément aux „directives relatives aux pompes à jet de liquide“, le nettoyeur haute pression devra être soumis, en cas de nécessité, et au moins tous les 12 mois, à un contrôle réalisé par un spécialiste afin de déterminer s‘il répond aux exigences de sécurité requises. Les résultats du contrôle devront être fixés par écrit. Il n‘est pas nécessaire qu‘ils soient relevés de manière formelle. Les nettoyeurs haute pression pour utilisation professionnelle doivent être soumis à un contrôle tous les 12 mois par un expert!
L‘équipement de l‘appareil a été conçu afin d‘exclure tout accident sous l‘effet d‘une utilisation adéquate. L‘utilisateur doit être informé des risques de blessure liés à l‘échauffement des éléments du nettoyeur et à la haute pression du jet. Observer les „Directives relatives aux appareils à jet de liquide“.
Si le nettoyeur perd de l‘huile, consulter immédiatement le service après-vente (vendeur) le plus proche. La non observation de cette remarque peut conduire à des dommages environnementaux et/ou à un endommagement de la transmission.
Il est interdit de diriger le jet HP sur des matériaux à teneur d‘amiante ou autres matériaux contenant des substances nocives!

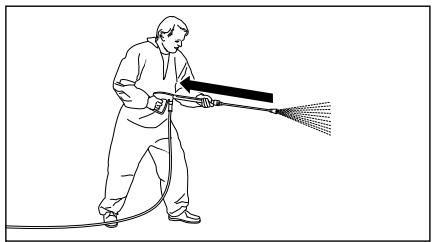

Le jet haute pression peut endommager les objets à nettoyer, pneus p. ex.. Par conséquent, toujours maintenir un espace min. de 30 cm entre la buse et la surface à nettoyer! Avant la mise en service du nettoyeur HP, vérifier si les composants sont en bon état (flexible HP, cordon d‘alimentation électrique, pistolet de sécurité). Echanger les composants défectueux ou endommagés! Le nettoyeur HP doit être mis en œuvre de manière appropriée. Il appartient à l‘utilisateur d‘adapter son travail aux conditions spécifiques rencontrées sur le site d‘exploitation et de prêter attention aux personnes se trouvant dans le périmètre dangereux! Bien tenir le pistolet à son ouverture, car l’eau sous haute pression dans la lance provoque un coup de bélier relativement puissant. Attention de ne pas trébucher! (voir chapitre „Caractéristiques techniques“)
être étanches aux projections d‘eau.

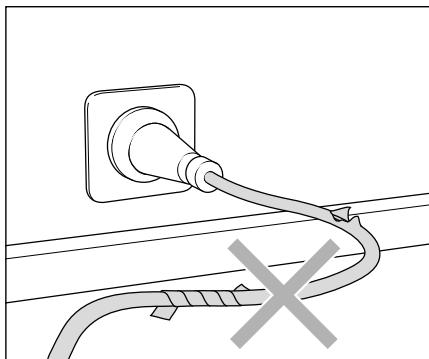

Ne pas endommager les câbles (les tirer violemment, les écraser, passer dessus avec un véhicule) ou les réparer de manière inadéquate!
Ne pas tirer ou laisser frotter le flexible haute pression sur une arête vive!

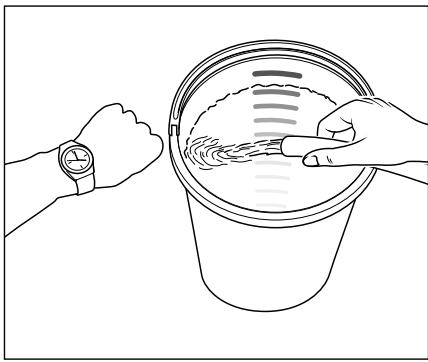

Le nettoyeur haute pression requière un débit minimum d’eau d’alimentation de 7,5 l/min.. Si le débit d’eau est trop faible, il est indispensable d’utiliser une autre conduite d’alimentation fournissant la quantité d’eau nécessaire. Un manque d‘eau conduit à une usure très rapide des garnitures. (Pas de garantie) Ne pas laisser fonctionner la pompe plus de 20 second sans eau!
Observez les prescriptions formulées par la Compagnie des Eaux de votre district. Conformément à la norme EN 61 770, il est interdit de brancher le nettoyeur HP directement au réseau public de distribution d’eau potable. Selon les dispositions de la DVGW (Fédération allemande du secteur du gaz et de l‘eau), un branchement de courte durée peut être toléré si un clapet anti-retour avec aérateur de tubulure (Kränzle N° de réf. 41.016 4) est installé sur la conduite d’alimentation d’eau. En aval du clapet anti-retour, l‘eau perd sa qualification d‘eau potable. Le nettoyeur pourra être branché indirectement au réseau public d’eau potable, à une sortie libre conforme à la norme EN 61 770, p. ex. par l’intermédiaire d’un réservoir avec vanne à flotteur. Un raccordement direct à un réseau d’eau non destiné à la distribution d’eau potable est permis.

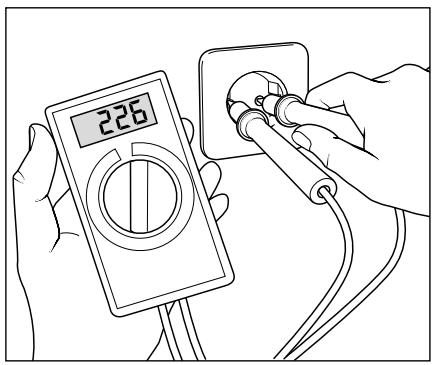

Ne raccorder l‘appareil qu’à une prise femelle dont l’installation a été réalisée conformément aux prescriptions en vigueur et pourvue d’une protection par mise à la terre et d’un disjoncteur à courant de défaut FI de 30 mA. La prise femelle devra être protégée par un fusible de 16 A à action. En cas d‘utilisation d‘une rallonge, celle-ci devra présenter un fil de terre conformément relié aux prises de connexion. La section des conducteurs de la rallonge ne devra pas être inférieure à 1,5 mm². Les prises de connexion devront être en version étanche aux projections d‘eau et ne pas rester en contact avec un sol mouillé. La section des conducteurs de rallonges excédant 10 m de longueur ne doit pas être inférieure à 2,5 mm²! En cas d’emploi d´une rallonge sur enrouleur, toujours dérouler entièrement le câble.
L’échange, les réparations, le nouveau réglage et le scellement devront être réalisés uniquement par un spécialiste.
L’échange et les opérations de contrôle devront être effectués uniquement par un spécialiste et seulement lorsque le moteur est débranché du réseau électrique, c’est-à-dire lorsque la prise a été retirée.
Le flexible haute pression ainsi que le dispositif de pulvérisation équipant le nettoyeur K 1050 TS T sont en matériaux de haute qualité. Ils sont adaptés aux conditions de service du nettoyeur et pourvus d’un marquage conforme. En cas de nécessité de pièces de rechange, n’utiliser que les articles d‘origine autorisés par le constructeur. L‘utilisation de pièces de rechange en provenance d‘un autre fournisseur entraîne automatiquement la perte de tout droit de garantie! Le raccordement des flexibles haute pression et des dispositifs de pulvérisation devra être étanche à la pression (pas de fuite). Ne jamais passer sur le flexible haute pression avec un véhicule, ne jamais le tendre en tirant avec force ou le soumettre à un effort de torsion. Le flexible haute pression ne doit, en aucun cas, frotter ou être tiré sur une arête vive. Il est interdit (selon DIN 20022) de réparer un flexible haute pression. Tout flexible HP défectueux doit être remplacé par un flexible neuf autorisé par Kränzle.

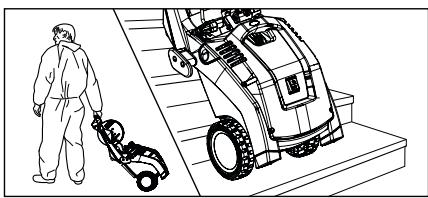

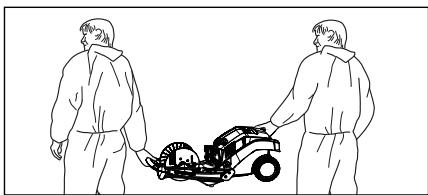

être sec. Si l‘appareil doit toutefois être utilisé dans une zone dangereuse, l‘opérateur est tenu d‘observer les consignes de sécurité en vigueur affé-rente cette zone.

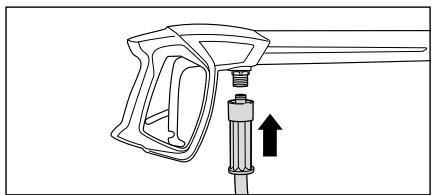

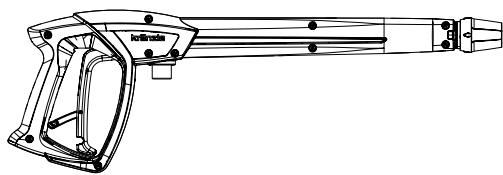

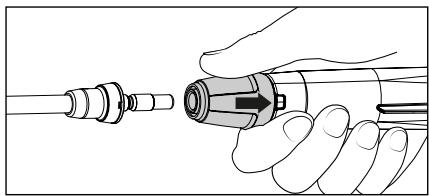

6. Raccorder le flexible haute pression au pistolet Marche/arrêt de sécurité.

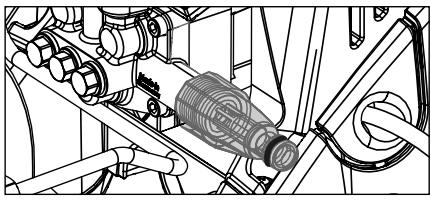

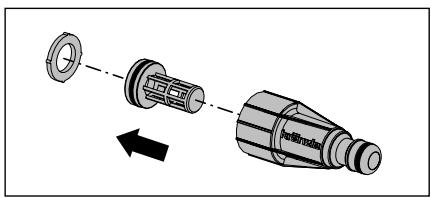

Les particules étrangères peuvent endommager les garnitures du raccord rapide.
Nettoyer les joints et la cage.

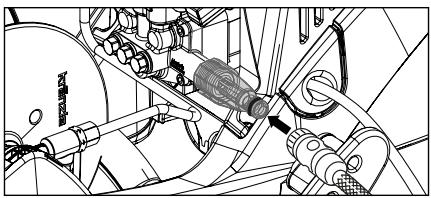

Ne pas faire fonctionner le nettoyeur HP sans filtre ou avec un filtre défectueux. 11. Raccorder le tuyau d’eau au manchon d‘entrée d‘eau. Le nettoyeur peut être raccordé, au choix, à une conduite d’eau froide ou d’eau chaude de 60° C max. (1 à 10 bars de pression d’alimentation).
La mise en œuvre du nettoyeur HP avec alimentation en eau chaude de 60 °C génère des températures très élevées. Par conséquent, ne pas toucher les pièces métalliques de l’appareil sans gants de protection!

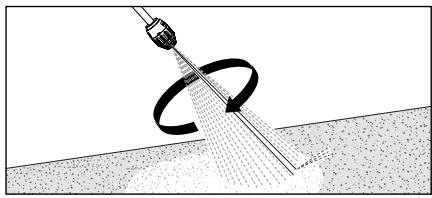

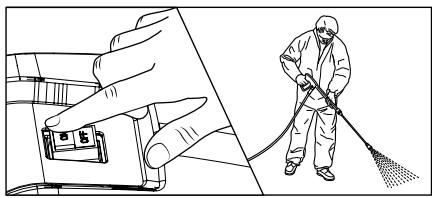

13. Mettre le nettoyeur en marche, le pistolet Marche/Arrêt de sécurité étant ouvert, puis chasser l’air de l’appareil: A cet effet, ouvrir et fermer le pistolet à plusieurs reprises. Le nettoyeur HP est désormais prêt pour la réalisation des travaux de nettoyage. 14. En cas d‘utilisation de la buse Turbo-Jet, veiller à orienter la lance vers le bas avant d‘activer le pistolet.

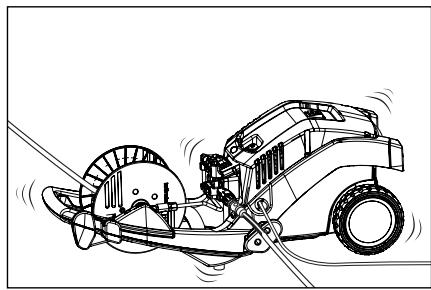

16. Par conséquent, n‘utiliser l‘appareil que lorsqu‘il est en position horizontale.

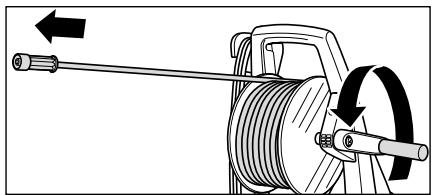

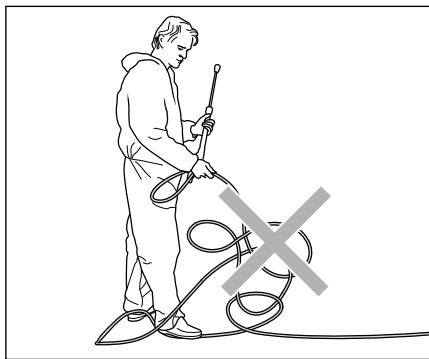

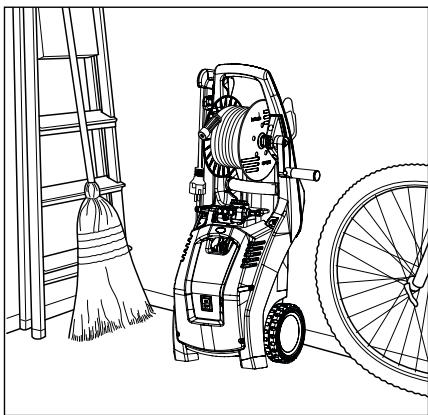

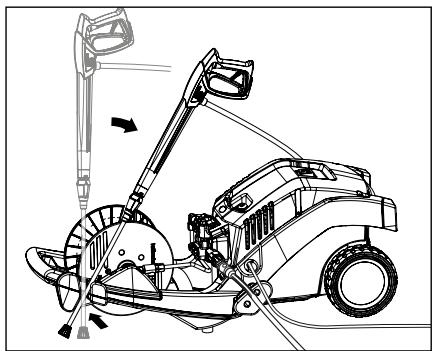

5. Déconnecter le flexible HP du pistolet 6. Vider la pompe: Faire tourner le moteur pendant 10 secondes env. 7. Débrancher la prise de courant 8. Nettoyer le flexible HP et l’enrouler sans formation de boucles 9. Nettoyer le câble d’alimentation électrique et l’enrouler 10. Nettoyer le filtre à eau 11. En hiver, déposer le nettoyeur haute pression, dans un local à l’abri du gel

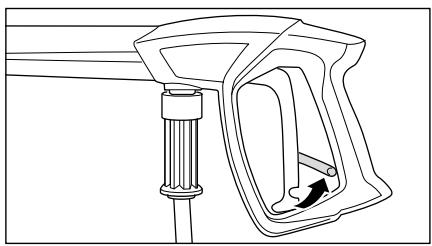

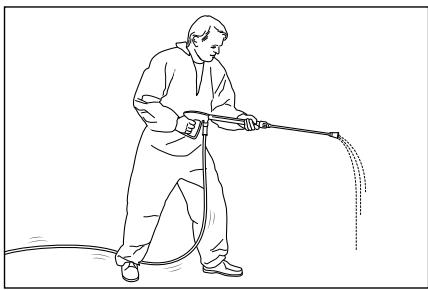

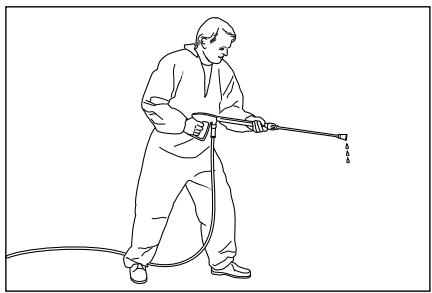

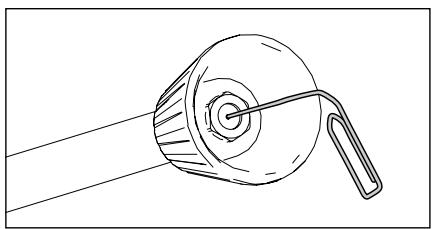

Procédure à suivre: Arrêter l’appareil. Débrancher la prise de courant. Ouvrir brièvement le pistolet pour dépressuriser le système. Dévisser tout d’abord le pistolet et la lance et rincer le flexible HP pour le libérer de tout résidu éventuel. Contrôler si le filtre d’entrée d’eau n’est pas encrassé et le nettoyer si nécessaire. Si le problème persiste, enfoncer un fil de fer (un trombone) avec précaution dans la perforation de la buse. Si la buse reste obturée après une tentative de nettoyage avec un fil métallique, il est alors nécessaire de remplacer la lance.

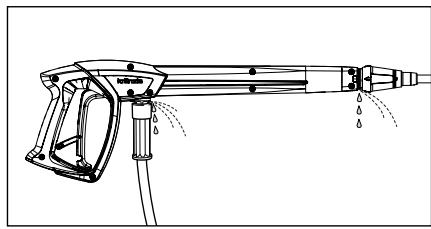

Contrôler l’étanchéité des raccords entre l’appareil et le flexible HP, entre le flexible HP et le pistolet de sécurité ainsi qu’entre la lance et le pistolet.
Débrancher le flexible HP, le pistolet et la lance, puis contrôler l’état des joints d’étanchéité. Remplacer immédiatement les joints toriques s’ils sont défectueux.

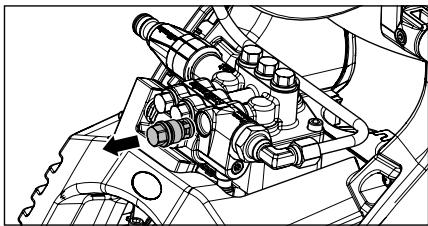

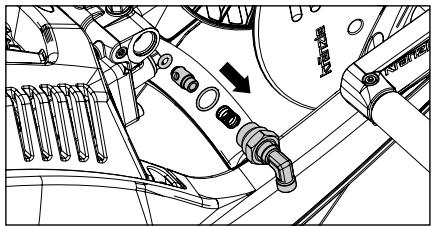

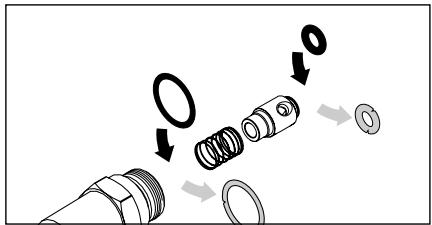

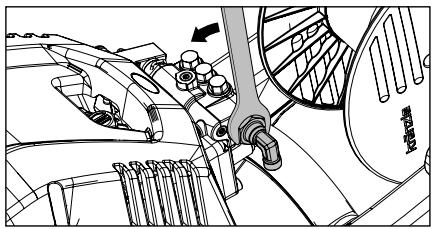

Arrêter le nettoyeur. Débrancher la prise de courant. Couper l’alimentation en eau. Démonter la tubulure de connexion au tambour-enrouleur. Dévisser la sortie de pompe. Enlever le barillet anti-retour et s‘assurer que le joint torique n‘est ni sale, ni endommagé. Contrôler également le siège d‘étanchéité dans le carter de pompe et s‘assurer qu‘il n‘est ni sale, ni endommagé. Remplacer immédiatement les joints toriques s’ils sont défectueux

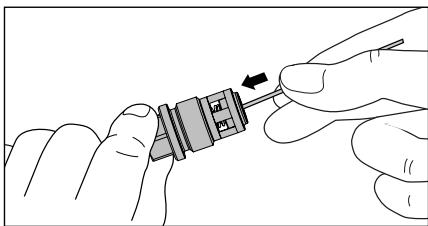

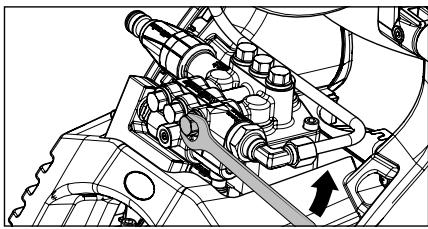

Procédure à suivre: Dévisser les 6 soupapes les unes après les autres. (Deux rangées de 3 vis en laiton à tête hexagonale, l’une verticale, l’autre horizontale)
échanger si nécessaire.
Lors du remontage, ne pas oublier les joints toriques!
(Gérant) Pour chaque pays spécifique s‘appliqueront des délais de prescription légaux quant aux recours légaux au titre de vices. En cas de recours en garantie, veuillez remettre l‘appareil, accompagné des accessoires et du justificatif d‘achat, à votre revendeur ou au point de service après-vente autorisé de votre proximité que vous trouverez également sur notre site internet www.kraenzle.com . Le nettoyeur HP est conçu pour une utilisation dans le domaine privé uniquement et n‘est pas garanti en cas de mise en œuvre dans un cadre professionnel. Cette garantie expirera aussitôt en cas de modifications des dispositifs de sécurité, de dépassement des valeurs limites de vitesse de rotation ou des valeurs limites de température, de mise en service sous tension trop faible, avec manque d‘eau d‘alimentation ou avec eau sale ainsi qu‘en cas d‘utilisation erronée ou non usuelle du nettoyeur haute pression. Le manomètre, les buses, les soupapes, les vannes, les manchettes d’étanchéité, le flexible haute pression et le dispositif de pulvérisation sont des pièces d’usure qui ne font pas l’objet de cette garantie.
