Nous déclinons toute responsabilité pour tout problème, dommage ou incendie causé à l'appareil suite au non-respect des instructions reportées dans ce manuel. L'appareil est destiné exclusivement à un usage domestique pour la cuisson des aliments et l'aspiration des fumées dérivantes de la cuisson. Aucune autre utilisation n'est autorisée (par ex. chauffage de pièces). Le fabricant décline toute responsabilité pour une utilisation inappropriée ou un mauvais réglage des commandes. L'appareil peut différer du dessin de cette notice mais les instructions pour l'utilisation, l'entretien et l'installation restent les mêmes. Il est important de conserver ce manuel pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déplacement, s'assurer qu'il reste avec le produit. ! Lire attentivement les instructions : elles contiennent des informations essentielles sur l'installation, l'utilisation et la sécurité. ! Ne pas faire des changements dans les produits électriques ! Avant l'installation de l'appareil, vérifier que tous les composants ne sont pas endommagés. Sinon, contactez votre revendeur et ne pas continuer l'installation. ! Vérifier l'integrité du produit avant de procéder avec
- Le câble d'alimentation doit être suffisamment long pour permettre la connexion de l'appareil, encastré dans un meuble, au circuit électrique. - Pour que l'installation soit conforme aux normes de sécurité en vigueur, il faut un interrupteur omnipolaire à norme qui assure la déconnexion complète du circuit électrique dans les conditions de la catégorie de surtension III, conformément aux règles d'installation. - Ne pas utiliser de prises multiples ou des rallonges. - Une fois l'installation terminée, les composants électriques ne devront plus être accessibles par l'utilisateur. - L'équipement et les parties accessibles deviennent très chauds pendant l'utilisation. Faire attention à ne pas toucher les éléments chauffants. - Faire attention à ce que les enfants ne jouent pas avec l'appareil; garder les enfants à distance et les surveiller, parce que les parties accessibles peuvent devenir très chaudes pendant l'utilisation. - Pour les porteurs de stimulateurs cardiaques et d'implants actifs, il est important de vérifier, avant d'utiliser le plan à induction, que le stimulateur est compatible avec l'appareil. - Pendant et après l'utilisation, ne pas toucher les éléments chauffants de l'appareil.
Remarque : Les pièces portant le symbole "(*)" sont des accessoires optionnels fournis uniquement avec certains modèles ou des pièces non fournies, à acheter.
Attention! Suivre attentivement les instructions ci-dessous : - L'appareil doit être déconnecté de l'alimentation électrique avant d'effectuer tout travail d'installation. - L'installation et l'entretien doivent être effectués par un technicien qualifié, conformément aux instructions du fabricant et dans le respect des réglementations locales en matière de sécurité. Ne pas réparer ou remplacer toute pièce de l'appareil si ce n'est pas spécifiquement demandé dans le manuel d'utilisation. 78

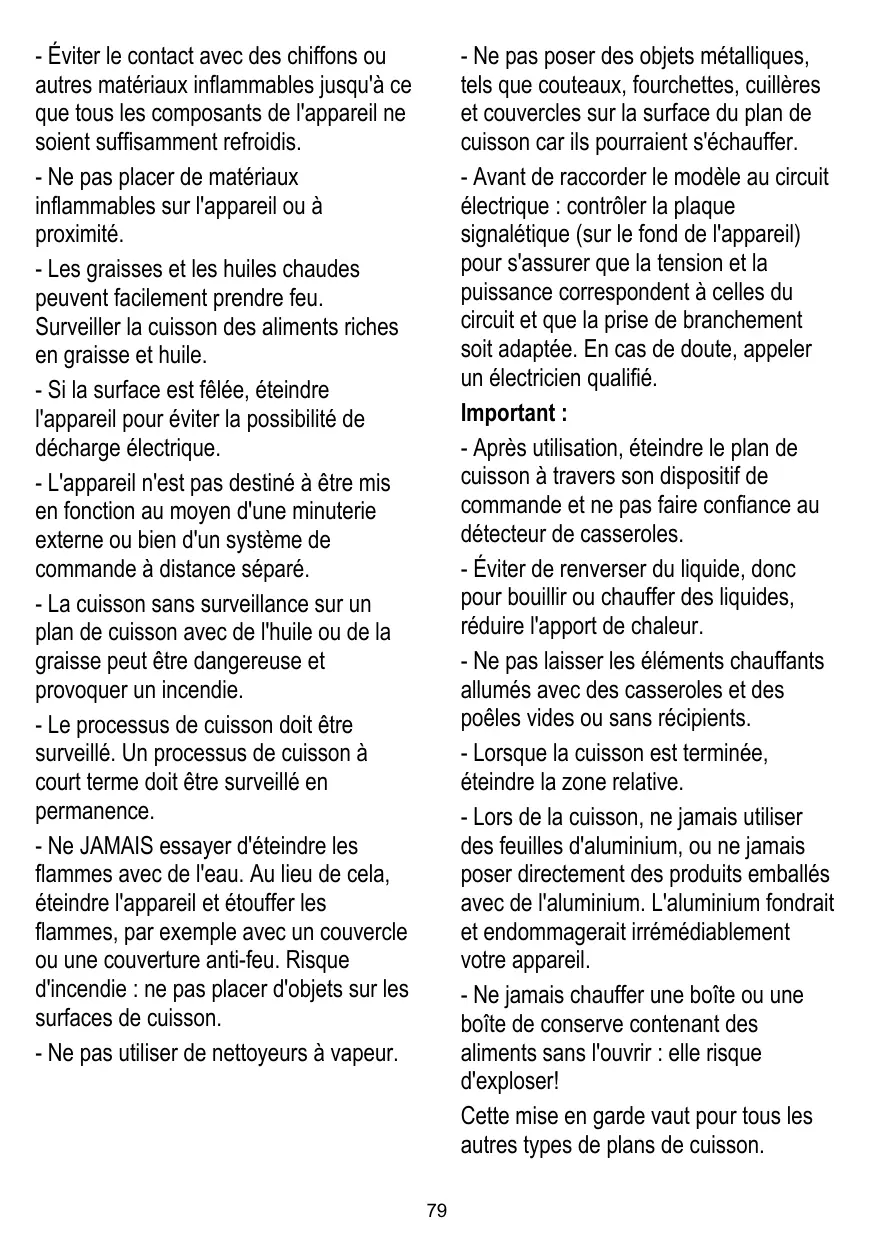

- Ne pas placer de matériaux inflammables sur l'appareil ou à proximité. - Les graisses et les huiles chaudes peuvent facilement prendre feu. Surveiller la cuisson des aliments riches en graisse et huile. - Si la surface est fêlée, éteindre l'appareil pour éviter la possibilité de décharge électrique. - L'appareil n'est pas destiné à être mis en fonction au moyen d'une minuterie externe ou bien d'un système de commande à distance séparé. - La cuisson sans surveillance sur un plan de cuisson avec de l'huile ou de la graisse peut être dangereuse et provoquer un incendie. - Le processus de cuisson doit être surveillé. Un processus de cuisson à court terme doit être surveillé en permanence. - Ne JAMAIS essayer d'éteindre les flammes avec de l'eau. Au lieu de cela, éteindre l'appareil et étouffer les flammes, par exemple avec un couvercle ou une couverture anti-feu. Risque d'incendie : ne pas placer d'objets sur les surfaces de cuisson. - Ne pas utiliser de nettoyeurs à vapeur.
- Avant de raccorder le modèle au circuit électrique : contrôler la plaque signalétique (sur le fond de l'appareil) pour s'assurer que la tension et la puissance correspondent à celles du circuit et que la prise de branchement soit adaptée. En cas de doute, appeler un électricien qualifié. Important : - Après utilisation, éteindre le plan de cuisson à travers son dispositif de commande et ne pas faire confiance au détecteur de casseroles. - Éviter de renverser du liquide, donc pour bouillir ou chauffer des liquides, réduire l'apport de chaleur. - Ne pas laisser les éléments chauffants allumés avec des casseroles et des poêles vides ou sans récipients. - Lorsque la cuisson est terminée, éteindre la zone relative. - Lors de la cuisson, ne jamais utiliser des feuilles d'aluminium, ou ne jamais poser directement des produits emballés avec de l'aluminium. L'aluminium fondrait et endommagerait irrémédiablement votre appareil. - Ne jamais chauffer une boîte ou une boîte de conserve contenant des aliments sans l'ouvrir : elle risque d'exploser! Cette mise en garde vaut pour tous les autres types de plans de cuisson. 79
La hotte doit être régulièrement nettoyée à l'intérieur et à l'extérieur (AU MOINS UNE FOIS PAR MOIS), respecter les instructions pour l'entretien. Le non-respect des normes de nettoyage de la hotte et du filtre (ainsi que son remplacement) comporte des risques d'incendies. Il est strictement interdit de flamber les aliments. L'utilisation d'une flamme nue peut endommager les filtres et provoquer des incendies et doit donc être évitée. La friture doit être surveillée afin d'éviter que l'huile ne prenne feu. ATTENTION : Quand la plaque de cuisson est en marche les pièces accessibles de la hotte peuvent chauffer. Attention! Il ne faut jamais brancher l'appareil au circuit électrique tant que l'installation n'a pas été complétée. En ce qui concerne les mesures techniques et de sécurité à adopter pour l'évacuation des fumées, respecter étroitement les règlements des autorités locales compétentes. L'air aspiré ne doit pas être convoyé vers le conduit destiné à l'évacuation des fumées des appareils à combustion au gaz ou autres combustibles.
- Les récipients doivent être placés directement sur le plan de cuisson et doivent être centrés. En aucun cas, il ne faut insérer quelque chose entre la casserole et la plaque de cuisson. - Dans le cas de températures élevées, l'appareil diminue automatiquement le niveau de puissance de la zone de cuisson. Avant toute opération de nettoyage ou d'entretien, débrancher le produit du circuit en enlevant la fiche ou par l'interrupteur général de la maison. Utiliser des gants de travail pour toutes les opérations d'installation et d'entretien. L'appareil peut être utilisé par des enfants de plus de 8 ans et par des personnes aux capacités physiques, sensorielles ou mentales réduites, ou sans l'expérience ni les connaissances nécessaires, à condition d'être surveillés ou d'avoir reçu les instructions relatives à l'utilisation sure de l'appareil et à la compréhension des risques inhérents. Les enfants doivent être contrôlés pour s'assurer qu'ils ne jouent pas avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance. 80
Européenne 2012/19/CE relative aux déchets d'équipements électriques et électroniques (DEEE). En assurant que ce produit est éliminé correctement, l'utilisateur contribue à prévenir les conséquences négatives potentielles pour l'environnement et la santé.
électrique. Il ne faut jamais utiliser la hotte sans la grille !
Le symbole l'accompagne indique que ce dernier ne doit pas être traité comme un déchet ménager mais doit être remis à un point de collecte pour le recyclage des équipements électriques et électroniques. L'éliminer conformément aux réglementations locales d'élimination des déchets. Pour plus d'informations sur le traitement, la récupération et le recyclage de ce produit, veuillez contacter les autorités locales, le service de collecte des déchets ménagers ou le magasin où le produit a été acheté.
Quand la hotte de cuisine et les appareils non alimentés par l'énergie électrique sont en marche simultanément, la pression négative dans la pièce ne doit pas dépasser 4 Pa (4 × 10-5 bar).
Le système de cuisson à induction est basé sur le phénomène physique de l'induction magnétique. La principale caractéristique de ce système est le transfert direct de l'énergie du générateur à la casserole. Avantages : Si l'on compare avec les plans de cuisson électriques, votre plan à induction est : - Plus sûr : température inférieure à la surface du verre. - Plus rapide : temps de chauffe des aliments inférieurs. - Plus précis : le plan réagit instantanément à vos commandes - Plus efficace : 90 % de l'énergie absorbée est transformée en chaleur. En outre, une fois enlevée la casserole, la transmission de chaleur est immédiatement interrompue, en évitant une perte de chaleur inutile.
Fig. 7 - en cas de sortie ronde Ø 150 mm (*) Pour de plus amples, consulter la page relative aux accessoires de la version aspirante dans la partie illustrée de ce manuel. Fig. 7c Raccorder le produit aux tuyaux et aux orifices d'évacuation murale du même diamètre que celui de la sortie d'air (bride de raccord). L'utilisation des tuyaux et des orifices d'évacuation d'un diamètre inférieur diminuera l'efficacité de l'aspiration et augmentera considérablement le bruit. Nous déclinons, dans ce cas, toute responsabilité. ! La longueur du conduit doit être celle strictement indispensable. ! Utiliser un conduit avec le moins de coudes possible (angle maximal du coude : 90°). ! Éviter de changer drastiquement la section du conduit
- des récipients avec fond non parfaitement plat. - des récipients en métal avec fond émaillé. - des récipients avec une surface rugueuse, pour éviter de rayer la surface du plan. - ne jamais poser des casseroles et des poêles chaudes sur la surface du panneau de contrôle du plan
L'emballage comprend déjà quatre séries de filtres en céramique aux charbons actifs très performants. Les filtres en céramique sont des filtres innovants modulaires à charbon qui se régénèrent (consulter ce manuel dans la section Entretien Filtres aux charbons actifs). Les propriétés chimiques et physiques permettent d'obtenir une efficacité d'absorption des odeurs élevée ainsi qu'une excellente résistance mécanique. Pour de plus amples, consulter la page relative aux accessoires de la version filtrante dans la partie illustrée de ce manuel. Fig. 13b Consulter les sites www.elica.com et www.shop.elica.com pour vérifier la gamme complète des kits disponibles, pour pouvoir réaliser les différentes installations tant filtrantes qu'aspirantes.
IMPORTANT : si les casseroles ne sont pas de la bonne taille, les zones de cuisson ne s'allument pas Pour voir le diamètre relatif de la casserole à utiliser de chaque zone, consulter la partie illustrée de ce manuel.
- Utiliser des ustensiles de cuisson d'un diamètre égal à celui de la zone de cuisson. - Utiliser uniquement des poêles et des casseroles à fond plat. - Si possible, laisser le couvercle sur la casserole pendant la cuisson - Cuire les légumes, pommes de terre, etc. avec une petite quantité d'eau afin de réduire le temps de cuisson. - Utiliser un autocuiseur, il réduit encore la consommation d'énergie et le temps de cuisson - Placer la casserole au centre de la zone de cuisson tracée sur le plan.
être d'au moins 5 cm devant, d'au moins 10 cm sur les côtés.
- S'assurer que la tension sur la plaque signalétique sur le fond de l'appareil correspond à celle de la maison où il sera installé. - Ne pas utiliser de rallonges. - La mise à la terre de l'appareil est obligatoire. - Le câble d'alimentation de la terre doit être 2 cm plus long que les autres câbles.
- Le produit ne peut être installé au-dessus des dispositifs de refroidissement, lave-vaisselle, poêles, fours, lavelinge et sèche-linge. - Effectuer tous les travaux de découpe du meuble avant d'insérer le plan de cuisson et retirer soigneusement les copeaux ou les résidus de sciure. IMPORTANT : utiliser un joint de finition monocomposant (S), résistant aux températures jusqu'à 250° ; avant l'installation, nettoyer soigneusement les surfaces à coller en éliminant les substances pouvant compromettre l'adhésion (ex.: agents anti-adhésifs, conservants, graisses, huiles, poussière, résidus de colle, etc.); le joint doit être distribué uniformément sur tout le cadre; après la pose, laisser sécher le joint environ 24 heures. Fig. 1a /1b
- À aucun moment, le câble ne doit atteindre une température de 50 °C supérieure à la température ambiante. - L'appareil est destiné à être connecté de façon permanente au circuit électrique, c'est pourquoi il faut faire un raccordement au circuit fixe via un interrupteur omnipolaire à norme qui assure la déconnexion complète du circuit électrique dans les conditions de la catégorie de surtension III, et qui soit facilement accessible après l'installation. Attention! Avant de rebrancher le circuit à l'alimentation secteur et d'en vérifier le fonctionnement correct, vérifier toujours que le câble d'alimentation soit monté correctement. Attention! Le remplacement du câble d'interconnexion doit être effectuée par le service d'assistance technique autorisé. Remarque : le produit est doté d'une fonction Power Limitator qui permet de programmer un seuil d'absorption maximal kw Le réglage doit être effectué lors du branchement du produit au circuit électrique ou de la reconnexion du circuit électrique (dans les 2 minutes qui suivent). Pour la séquence de réglage du Power Limitation, consulter ce manuel dans la section Fonctionnement.
électriques. Remarque : nous conseillons, pour installer correctement le produit, recouvrir les tuyaux d'un ruban ayant les caractéristiques suivantes : - film élastique en PVC souple, avec adhésif à base d'acrylate - conforme à la norme DIN EN 60454 - retardateur de flamme - résistance optimale au vieillissement - résistance aux écarts de températures - utilisable aux basses températures
Safe Activation Le produit s'active uniquement en présence de casseroles sur les zones de cuisson : le processus de chauffe ne se déclenche pas sans casseroles et s'arrête en les enlevant.
L'appareil détecte automatiquement la présence de casseroles sur les zones de cuisson.
Pour des raisons de sécurité, chaque zone est dotée d'un temps de fonctionnement maximal qui dépend du niveau de puissance programmé.
À l'extinction d'une ou plusieurs zones de cuisson, la présence de chaleur résiduelle est signalée par le symbole de
Attendre que l'affichage se coupe avant de s'approcher de la zone de cuisson.
Appuyer sur (effleurer) cuisson/ aspirateur Le voyant s'éclaire pour signaler que la plaque de cuisson/aspirateur est prêt(e) à l'emploi. Appuyer de nouveau pour éteindre. Remarque : Cette fonction a la priorité sur toutes les autres.
Le niveau de puissance apparaît sur l'afficheur de la zone sélectionnée : “
La fonction de contrôle Temperature Manager permet de maintenir la température constante à un niveau de puissance optimisé compris entre 0 et 1; elle est parfaite pour maintenir les aliments déjà cuits à la bonne température. La fonction Temperature Manager s'active à la première
Effleurer (appuyer sur) la touche de sélection augmenter le niveau de puissance (au-delà du niveau ) et activer le Power Booster Le niveau Power Booster est signalé sur l'afficheur de la zone sélectionnée avec le symbole ”
L'afficheur de la zone actionnée en mode Temperature Manager indique le symbole “
(FIG.19), ne dispose pas d’un temporisateur pour le Power Booster ;
La fonction Child Lock permet d'éviter que les enfants ne puissent accidentellement allumer les zones de cuisson et la zone aspirante car elle bloque toutes les fonctions. La fonction Child Lock peut être activée seulement quand l'appareil est éclairé et les zones de cuisson (et la zone aspirante) sont éteintes.
Les zones de cuisson grâce à la fonction Bridge sont en mesure de fonctionner en mode combiné créant ainsi une seule zone au même niveau de puissance. Cette fonction permet de cuire de manière homogène les grands plats / casseroles. Il est possible d'utiliser (en mode combiné) la zone de cuisson
frontale “Master” avec la zone correspondante derrière
; un double signal sonore indique que la fonction Child Lock est désactivée, le symbole " " disparaîtdes afficheurs(7).
- sélectionner la zone de cuisson “Secondaire” dans les 3 secondes qui suivent
Procéder comme suit:
Remarque : pour désactiver la Fonction Bridge il suffit d'amener la zone de cuisson à la bonne température “
• puis de nouveau et le sélecteur (2-FR); un double signal sonore indique que la fonction Child Lock est activée,et s'affiche une " " sur les afficheurs (7).
La fonction Power Limitation permet de programmer le fonctionnement du produit en limitant l'absorption à un seuil maximal 3,1 kW. Remarque : le réglage doit être effectué à plaque éteinte, lors du branchement du sans appuyer sur la touche produit au circuit électrique ou de la reconnexion du circuit électrique (dans les 2 minutes qui suivent).
l'afficheur (7) de la zone RL visualise le réglage en cours** 0 = 7,4 KW 1 = 3,1KW Remarque : Chaque zone peut avoir un Timer différent; sur l'écran (10) apparaîtra (pendant 10 secondes), le compte à rebours de la dernière zone sélectionnée suivi du compte à rebours le moins long.
- pour modifier la programmation de la fonction Power Limitation appuyer sur
• éteindre la plaque de cuisson, avec
Remarque : à côté de la zone de cuisson, lorsque le Timer est actionné, apparaît le symbole Egg Timer La fonction Egg Timer est un compte à rebours séparé des zones de cuisson (et de la zone aspirante). À la fin du délai programmé l'utilisateur est averti par le signal sonore correspondant. . L'Egg Timer s'active en appuyant sur Remarque : pour régler la fonction Egg Timer suivre la même procédure de la fonction Timer.
Appuyer sur (effleurer) cuisson/ aspirateur Le voyant s'éclaire pour signaler que la plaque de cuisson/aspirateur est prêt(e) à l'emploi. Appuyer de nouveau pour éteindre. Remarque : Cette fonction a la priorité sur toutes les autres.
La hotte s'éclaire alors à la vitesse plus indiquée en adaptant la capacité d'aspiration au niveau de cuisson maximal, utilisé dans les zones de cuisson. Pour activer cette fonction : , la LED “ ” (11) s'éclaire Appuyer brièvement sur pour signaler que la hotte fonctionne sous ce mode.
Effleurer (appuyer sur) la touche de sélection
Pour la connexion entre la hotte et SNAP®, consulter le manuel fourni avec SNAP® ou visiter www.elica.com.
Effleurer (appuyer sur) la touche de sélection diminuer la vitesse (puissance) d'aspiration (10-0);
Le Timer s'active, à n'importe quelle vitesse, en appuyant sur le symbole de l'afficheur (10) le compte à rebours apparaît, sur l'afficheur (8) apparaît le symbole Réglage du Timer pour l'aspirateur Il est possible d'intervenir et de modifier les temps d'arrêt programmés. La variation se fait quand le Timer est activé.
Voyant de saturation des filtres La hotte indique lorsqu'il faut changer les filtres : la LED “
Idéal pour élever très rapidement la température des aliments jusqu'à ébullition rapide en cas d'eau ou pour chauffer rapidement les liquides de cuisson
7-8 maintien ébullition Cuisson des pâtes Chauffage de l'eau Booster-9 et 7-8 maintien ébullition Cuisson des pâtes Chauffage de l'eau Booster-9 et 5-6 maintien ébullition Saisir et griller 7-8 Cuisson Préchauffage de la poêle 7-8 7-8 côtés Brunissement avec de l'huile 7-8 Cuisson 4-5 (si avec beurre, puissance 6) Brunissement avec de l'huile 7-8 Cuisson 3-4 (si avec beurre, puissance 6) Préchauffage de la poêle 7-8 Cuisson 7-8 Brunissement avec de l'huile 7-8 Cuisson 3-4 (si avec beurre, puissance 6) Chauffage de l'huile ou de la 8-9 Friture 7-8 matière grasse Chauffage de la poêle avec du 6 Cuisson 6-7 beurre ou de la matière grasse Chauffage de la poêle avec du 6 Cuisson 5-6 beurre ou de la matière grasse Chauffage de l'eau Booster-9 Cuisson 5-6 Chauffage de la poêle avec du 6 Cuisson 6-7 beurre Brunissement avec de l'huile (si Brunissement avec de l'huile (si 6-7 Cuisson 3-4 avec du beurre, puissance 6) Préparation de la base (faire fondre Porter à 5-6 3-4 beurre et farine) frémissement Maintenir le Porter le lait à ébullition 4-5 4-5 frémissement Maintenir le Porter le lait à ébullition 4-5 2-3 frémissement Maintenir le Réchauffer le lait 5-6 2-3 frémissement
éteintes et le voyant de chaleur a disparu.
Éviter l'usage de produits à base d'agents abrasifs. NE PAS UTILISER D'ALCOOL !
Avec le lavage au lave-vaisselle, le filtre anti-graisse métallique peut décolorer mais ses caractéristiques de filtrage restent les mêmes.
Ne pas utiliser d'éponges abrasives, de tampons à récurer. Leur utilisation, au fil du temps, pourrait abîmer le verre. Ne pas utiliser des produits chimiques irritants, tels que les sprays pour fours ou détachants. Après chaque utilisation, laisser refroidir le plan et le nettoyer pour enlever les dépôts et les taches causées par des résidus alimentaires. Le sucre ou les aliments à haute teneur en sucre endommagent le plan de cuisson et doivent être retirés immédiatement. Le sel, le sucre et le sable peuvent rayer la surface du verre. Utiliser un chiffon doux, des serviettes en papier ou des produits spécifiques pour le nettoyage du plan (suivre les instructions du fabricant). NE JAMAIS UTILISER DE NETTOYEURS A VAPEUR !!! Important : En cas de gros débordements accidentels de liquides des casseroles il est possible d'intervenir à travers la vanne de décharge, placée sur la partie inférieure du produit de manière à pouvoir éliminer tout résidu et nettoyer en toute sécurité. Fig. 16
(Seulement pour la version filtrante) Fig. 17 – 17a – 17b – 17c Il retient les odeurs désagréables de la cuisson. Le produit est doté de quatre séries de filtres qui retiennent les odeurs grâce aux charbons actifs. Les charbons actifs sont intégrés dans une structure céramique qui les rend facilement et complètement accessibles par les impuretés créant ainsi une surface d'absorption élevée. La saturation des filtres céramique aux charbons actifs se produit après une utilisation plus ou moins intense, du type de cuisine et de la fréquence de nettoyage du filtre à graisse. Ces filtres anti-odeur peuvent être soumis à une régénération thermique tous les 2 à 3 mois dans un four préchauffé à 200°C pendant une heure. La régénération permet de bénéficier d'une durée maximale des filtres de 5 ans.
Si le problème persiste après les susdites vérifications, contacter le Service Clientèle le plus proche.
