MODE D'EMPLOI CUSTOM IC 106 FOCAL

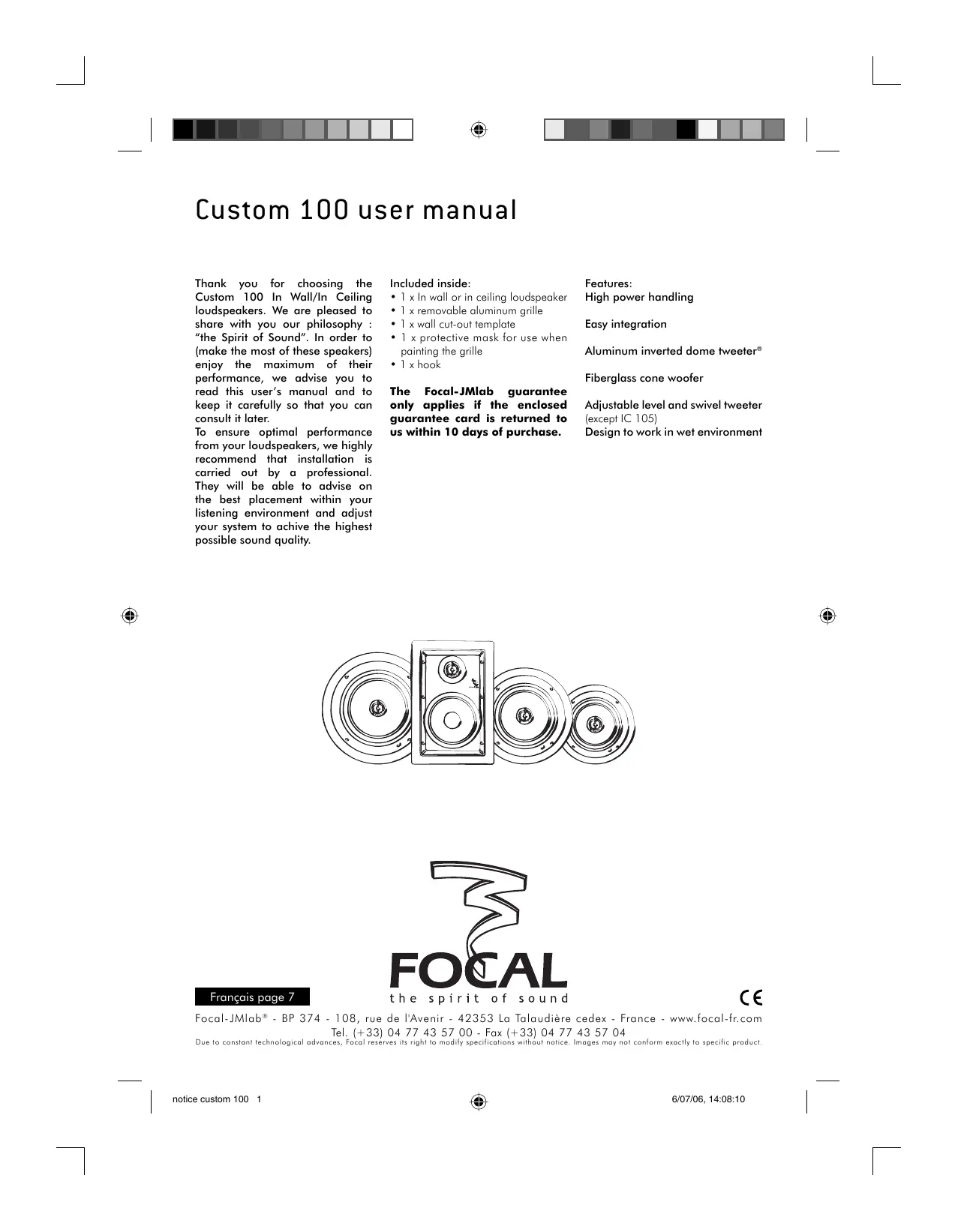

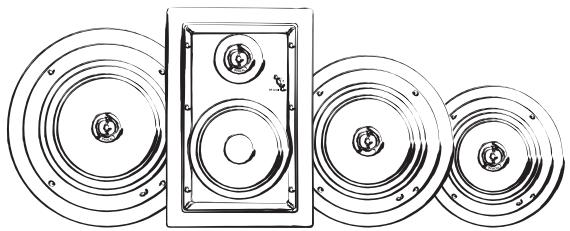

Notice ligne custom 100
Nous vous remercions d'avoir choisi les enceintes encastrables de la ligne Custom 100 et de partager avec nous notre philosophie "the Spirit of Sound". Afin d'exploiter toutes leurs performances, nous vous conseillons de suivre les instructions de ce livre puis de le conserver avec précaution pour vous y référer ultérieurement.
Afin de garantir un fonctionnement optimum de vos enceintes encastrables, il est conseillé de faire appel à un installateur spécialisé pour l'intégration des enceintes ainsi que leur branchement.
Focal-JMlab ne pourrait en aucun cas être tenu pour responsable en cas de non-respect des procédures d'installation ou d'utilisation incorrecte des enceintes.
Contenu de l'emballage
- 1 x enceinte acoustique
- 1 x grille aluminium
- 1 x gabarit de découpe du mur
- 1 x masque de protection pour la peinture de la grille
- 1 x crochet
Validation garantie Pour validation de la garantie FOCAL-JMLAB, merci de nous retourner la garantie jointe dans les 10 jours.
\section*{Caractéristiques :}
Haute tenue en puissance
Intégration facile
Tweeter à dôme inversé® en aluminium
Woofer à cône fibre de verre
Tweeter orientable et réglable en niveau (sauf IC 105)
Utilisable en milieu humide
Branchements
Les connecteurs assurent des contacts fiables pour câbles dénudés (jusqu'à 4 mm de diamètre). Il est imperative de respecter la polarité de chaque enceinte. Le connecteur marqué "+" doit être connecté sur la sortie correspondante de l'amplificateur, le connecteur marqué "-" sur la borne négative (fig. A). Si cette condition n'est pas respectée, l'image stéréo et la perception du grave se dégraderont considérablement. Choisissez des câbles de qualité de section appropriée à la longueur : votre revendeur saura vous conseiller.
Mise en place
Vous ne pourriez envisager le montage de vos enceintes qu'après la pose des câbles.

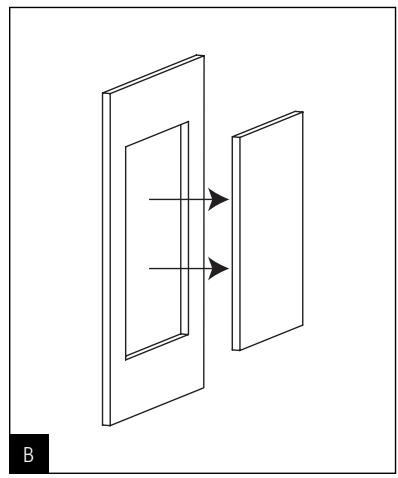

- Découpez la cloison en utilisant le gabarit fourni (fig. B). Veillez à contrôler son horizontalité avant de commencer la découpe en vous aidant d'un niveau.
- Avant toute opération de perçage, veillez toujours à consulter les plans de la pièce afin de vous assurer de l'absence de tuyau, de gaine électrique ou de toute installation spécifique derrière le mur.

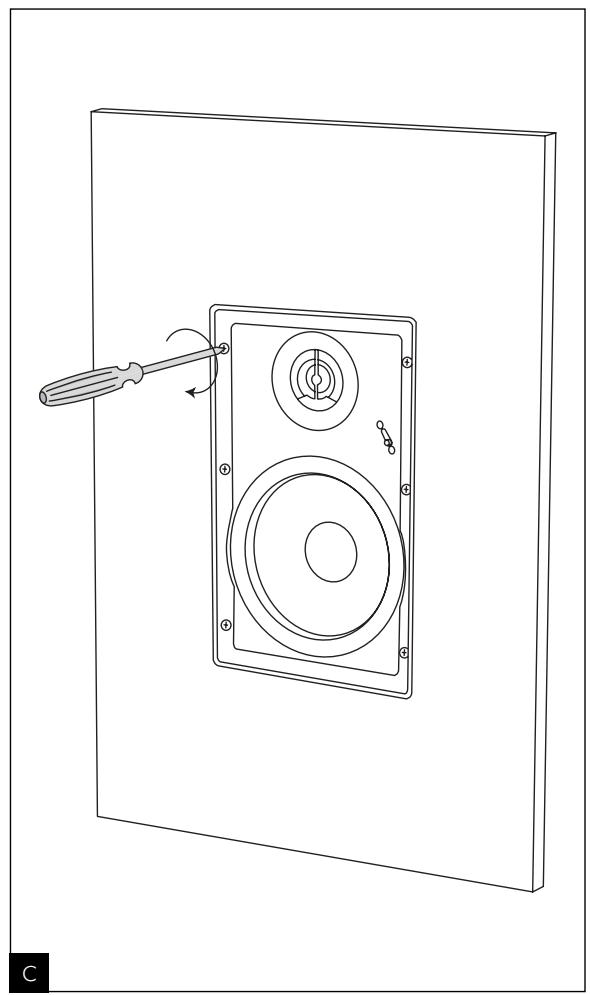

Pose de l'enceinte :

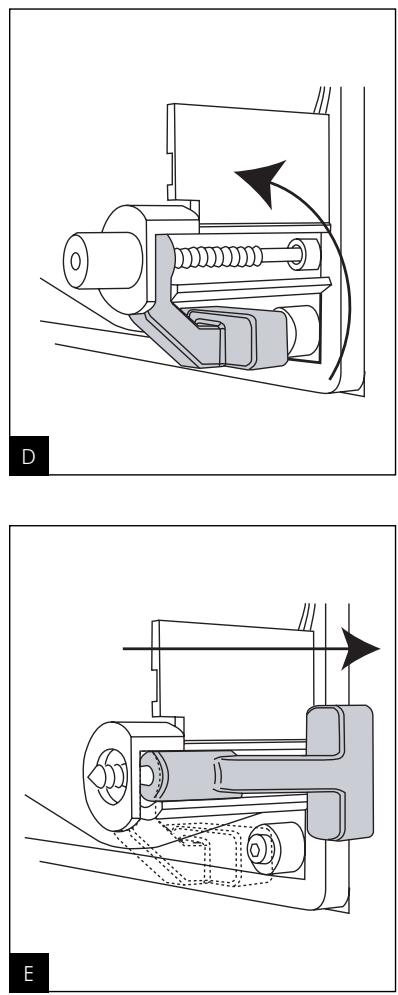

La fixation de l'enceinte dans le mur est effectuée par des pattes rotatives. Pour cela, enlevez l'enceinte dans la découpe et serrez, dans le sens des aiguilles d'une montre, les vis des pattes de fixation, avec un tournevis cruciforme (fig. C, D et E).

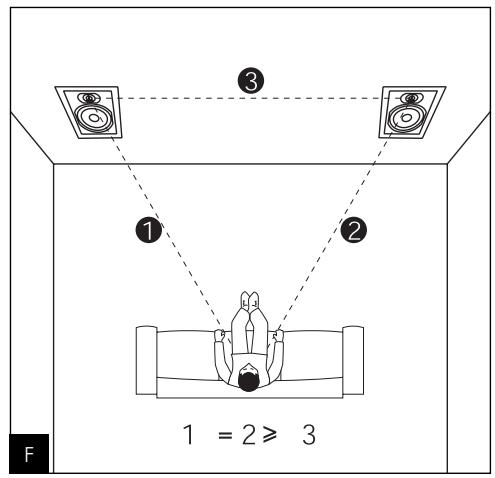

Choix de l'emplacement
Vos enceintes Custom 100 ont ete estuiedees pour restituer le plus fid element possible toutes les formes de musiques ou programmes home cinema. Il convient d'observer quelques regles simples pour optimiser leurs performances, garantir un bon equilibre tonal et une image sonore realiste. Les enceintes devront etre placees de façon symetrique face a la zone d'ecoute, de maniere a former idealement un triangle equilateral avec celle-ci. Il est neanmoins possible de faire varier ces distances pour trouver le compromis idéal en fonction des conditions d'amengement particulieres (fig. F). Les enceintes devront etre placees a meme hauteur sur un meme plan horizontal. Idealement, le tweeter sera placé au niveau des oreilles de I'auditeur au point d'ecoute habitual (fig. G).
Peinture
Il est possible de peindre l'enceinte pour l'adapter à votre environnement. La peinture utilisée peut être de même nature que la peinture murale. Nous vous conseillons de peindre séparément la grille et le cadre de l'enceinte.
Pour le cadre : retirez la grille et placez le masque de peinture pour protéger les haut-parleurs.

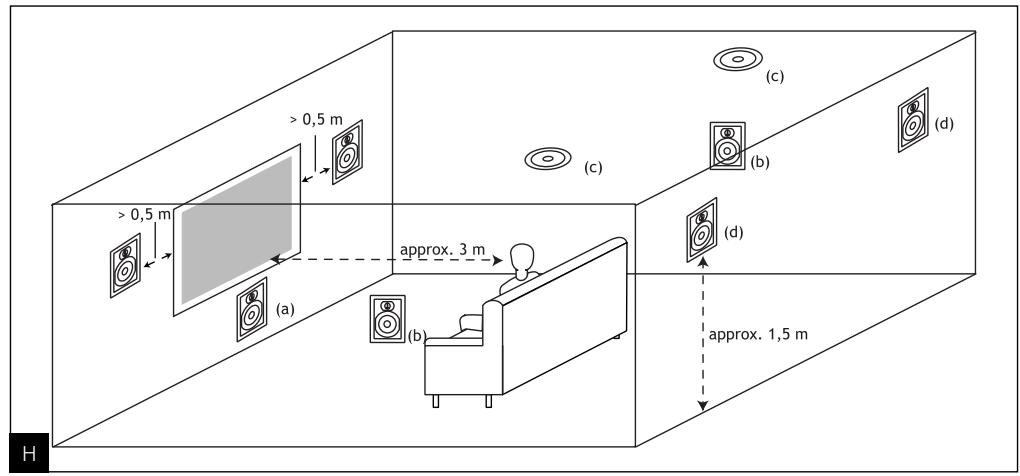

Placement des enceintes centrale et surround
La complexité des bandes sonores des films permet aujourd'hui d'obtenir une très grande diversité d'effets surround. Le choix du placement des enceintes est donc déterminant pour l'obtention d'un espace tridimensionnel réaliste. L'objet visé est d'obtenir des sons suffisamment diffus et difficiles à localiser par le respect de quelques règles de base.
L'enceinte centrale doit être placée à proximité de l'écran pour une restitution réaliste des dialogues (fig. Ha). Si un écran de projection microperforé est utilisé (transparent acoustiquement), on pourrait prévoir l'implantation de l'enceinte centrale derrière cet écran.
Placez les enceintes surround suffisamment en hauteur, au-dessus des oreilles des auditeurs.
Évitez de placer les enceintes surround trop en arrière de la zone d'écoute, car la perception s'en trouvera dégradée. Privilégiez un placement sur les murs latéraux, de part et d'autre de la zone d'écoute ou très légèrement en arrière de celle-ci pour obtenir des effets sonores plus enveloppants (fig. Hb, Hd).
Pour les systèmes multicanaux 6.1 ou 7.1, il est possible de combiner les enceintes in-wall et in-ceiling dans les murs et la plafond (fig. Hc).

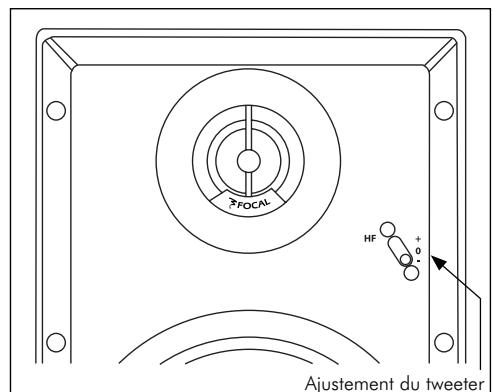

Réglage du tweeter
Une fois l'enceinte cablée et fixée, vous pouvez ajuster le niveau du tweeter. Pour désirer le réglage des hautes fréquences, utilisez l'interrupteur situé sur la façade de l'enceinte comme indiqué (sauf IC 105) (fig. I).
Orientation du télétètre
Le tweeter est articulé : l'orienter vers la zone d'écoute pour une précision accrue des aigus et de l'image stéréo (fig. J).
L'entretien des enceintes Custom 100 se limite à un dépoussiérage à l'aide d'un chiffon sec. Si l'enceinte est tachée, nous vous recommandons simplement l'utilisation d'un chiffon humide. Ne jamais utiliser de solvants, détergents, alcools ou produits corrosifs, grattoirs ou ustensiles récurants pour nettoyer la surface de l'enceinte. Éviter la proximité d'une source de chaleur.
Rodage
Les haut-parleurs utilisés dans Custom 100 sont des éléments mécaniques complexes qui exigent une période d'adaptation pour fonctionner au mieux de leurs possibilités et s'adapter aux conditions de température et d'humidité de votre environnement. Cette période de rodage varie selon les conditions rencontrées et peut se prolonger sur quelques semaines. Pour accélérer cette opération, nous vous conseillons de faire fonctionner vos enceintes une vingtaine d'heures à niveau moyen, sur des programmes musicaux standards mais chargés en grave. Une fois les caractéristiques de l'enceinte totalement stabilisées, vous pourrez profiter intégralement des performances de vos enceintes Custom 100.
Perturbations magnétiques
Vos enceintes générent un champ magnétique de fuite pouvant perturber le fonctionnement de certains appareils. Il est strictement déconseillé d'utiliser des enceintes frontales à moins de 50 cm du téléviseur, très sensible à ce phénomène. L'image et les couleurs peuvent se trouver gravement déformées par le champ d'une enceinte trop proche. Tous les éléments sensibles (cassettes, stockage de données magnétiques, projecteur et rétroprojecteurs CRT...) ne doivent pas être placés approximativement immédiatement des enceintes non blindées.
Démontage de la grille
Retirez délicatement la grille avec le crochet inclus.
Conditions de garantie
En cas de problème, adressez-vous à votre revendeur Focal-JMlab.
La garantie pour la France sur tout matériel Focal-JMlab est de 1 an non transmissible en cas de revente, à partir de la date d'achat. En cas de matériel défectueux, celui-ci doit être expédié à vos frais, dans son emballage d'origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplacé en "franco de port". Dans le cas contraire, un devis de réparation vous sera proposé.
La garantie ne couvre pas les dommages resulting d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...).
En dehors de la France, le matériel Focal-JMlab est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal-JMlab de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.
Caractéristiques
IC 105
IC 106
| Type | Enceinte de plafond encastrable | Enceinte de plafond encastrable |
| Haut-parleurs | Woofer à membrane fibre de verre 130 mm Tweeter à dôme inversé aluminium 25 mm | Woofer à membrane fibre de verre 165 mm Tweeter orientable à dôme inversé aluminium 25 mm |
| Réponse en fréquence (± 3 dB) | 65 Hz - 20 kHz | 60 Hz - 20 kHz |
| Sensibilité (2,83 V/1 m) | 88 dB | 89 dB |
| Impédance nominale | 8 ohms | 8 ohms |
| Protection | “Polyswitch” à réarmement auto | “Polyswitch” à réarmement auto |
| Puisance max. | 100 Watts | 120 Watts |
| Ajustement tweeter | -3 dB/ 0 dB/ +3 dB | -3 dB/ 0 dB/ +3 dB |
| Fréquence de filtrage | 3300 Hz | 3300 Hz |
| Dimensions cadre | Ø 200 mm | Ø 243 mm |
| Dimensions d'encastrement | Ø 165 mm | Ø 208 mm |
| Profondeur d'encastrement | 84 mm | 78 mm |
| Poids net | 1,1 kg | 1,6 kg |
IC 108
IW 106
| Type | Enceinte de plafond encastrable | Enceinte murale encastrable |
| Haut-parleurs | Woofer à membrane fibre de verre 210 mm | Woofer à membrane fibre de verre 165 mm |
| Tweeter orientable | Tweeter orientable | |
| à dôme inversé aluminium 25 mm | à dôme inversé aluminium 25 mm | |
| Réponse en fréquence (± 3 dB) | 50 Hz - 20 kHz | 60 Hz - 20 kHz |
| Sensibilité (2,83 V/1 m) | 91 dB | 89 dB |
| Impédance nominale | 8 ohms | 8 ohms |
| Protection | “Polyswitch” à réarmement auto | “Polyswitch” à réarmement auto |
| Puisance max. | 140 Watts | 120 Watts |
| Ajustement tweeter | -3 dB/ 0 dB/ +3 dB | -3 dB/ 0 dB/ +3 dB |
| Fréquence de filtrage | 3300 Hz | 3300 Hz |
| Dimensions cadre | Ø 282 mm | (L)207 x (H)310 mm |
| Dimensions d'encastrement | Ø 246 mm | (L)170 x (H)273 mm |
| Profondeur d'encastrement | 102 mm | 71 mm |
| Poids net | 2,5 kg | 1,6 kg |
