MODE D'EMPLOI SRT 7405 STRONG

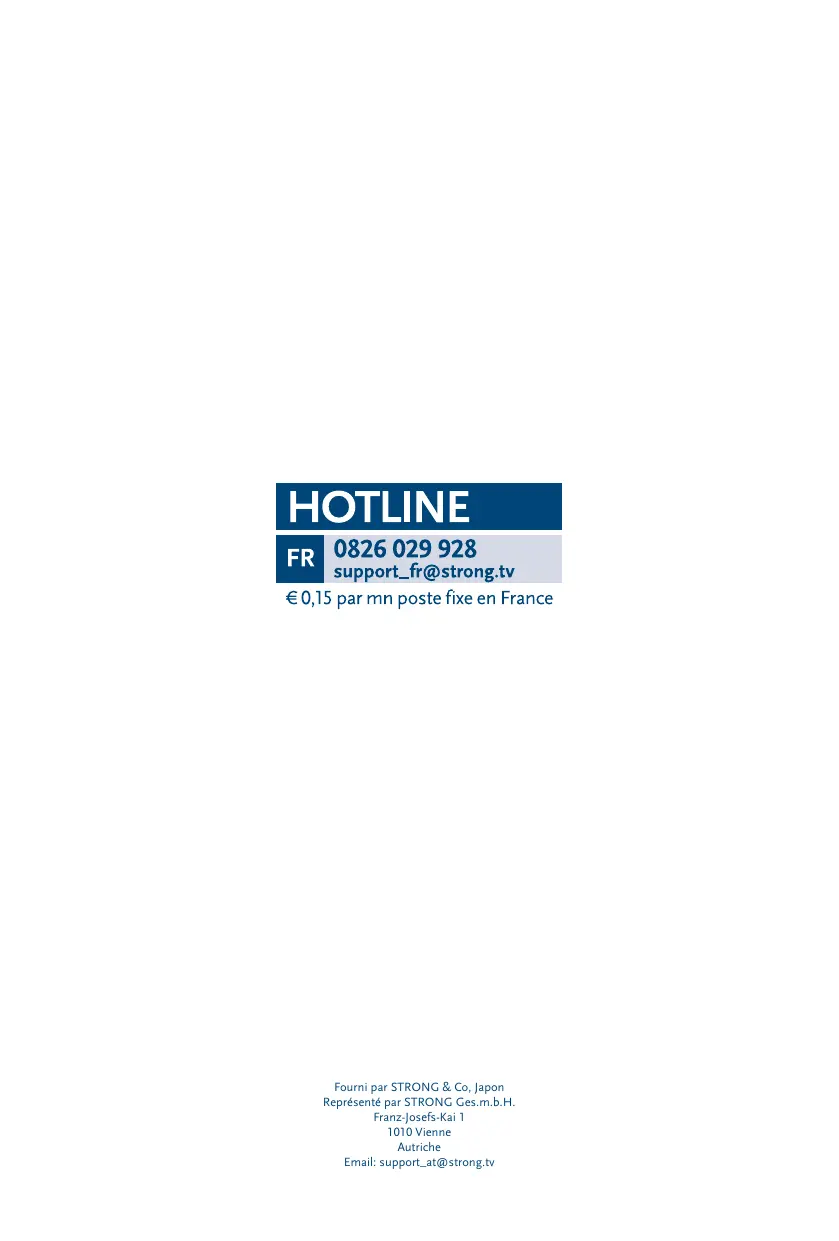

(coût de l’appel : 0,15€ par minute) Fourni par STRONG & Co, Japon Représenté par STRONG Ges.m.b.H. Franz-Josefs-Kai 1 1010 Vienne Autriche Email: support_at@strong.tv 11 Jun 2015 06:32 Licenses TOUTE UTILISATION DE CE PRODUIT, AUTRE QUE PERSONNELLE CONFORME À LA NORME MPEG-2 POUR CODER DES INFORMATIONS VIDEO SUR SUPPORT EST STRICTEMENT INTERDITE SANS UNE LICENCE CONFORME AUX BREVETS APPLICABLES DANS LE PORTEFEUILLE DE BREVETS MPEG-2 QUI EST DISPONIBLE AUPRES DE MPEG LA, LLC, 6312 S. Fiddlers Green Circle, Suite 400E, Greenwood Village, Colorado 80111 USA CE PRODUIT EST SOUS LICENCE DU PORTEFEUILLE DE BREVETS AVC POUR L’UTILISATION PERSONNELLE ET NON COMMERCIALE A DES FINS (i) D‘ENCODER DE LA VIDEO EN CONFORMITÉ AVEC LA NORME AVC ("AVC Video") ET / OU (ii) DECODER DES VIDEOS AVC ENCODEES PAR UN CONSOMMATEUR ENGAGÉ DANS UNE ACTIVITÉ PERSONNELLE ET NON COMMERCIALE ET / OU OBTENUE PAR UN FOURNISSEUR DE VIDÉO AUTORISÉ À FOURNIR DES VIDÉOS AVC. AUCUNE LICENCE EST ACCORDEE OU IMPLICITE POUR TOUTE AUTRE UTILISATION. DES INFORMATIONS SUPPLÉMENTAIRES PEUVENT ÊTRE OBTENUES AUPRES DE MPEG LA, LLC HTTP://WWW.MPEGLA.COM Ce produit contient un ou plusieurs programmes protégés par les lois internationales et américaines sur les droits d'auteur des oeuvres non publiées. Elles sont confidentielles et la propriété de Dolby Laboratories. Leur reproduction ou divulgation, en tout ou en partie, ou la production d'œuvres dérivées sans la permission expresse de Dolby Laboratories est interdite. Droit d'auteur 2003-2009 par Dolby Laboratories. Tous droits réservés.

5.2 Configuration Systèmes

5.3 Organisation chaînes

4 6.0 Mise à jour automatique de la liste

2.4 Installation des piles

6 7.0 Mise à jour logiciel automatique

2.5 Utilisation de la télécommande

8.0 Regarder la TV et écouter la radio

8.2 Regarder un programme protégé par le

3.2 Branchement à l’amplificateur audio

contrôle parental numérique7

8.3 Bannières de zapping et d’information

3.3 Raccordement de la parabole

8.4 Liste des chaînes

8.5 Sélection de la liste favoris

4.0 Première mise en marche

8.6 Sélection satellitet

4.1 Sélection Langue

8.7 Sélection de la langue son

8.8 Fonction télétexte

4.3 Contrôle parental

8.9 Fonction sous-titres

8 9.0 Enregistrement

4.6 Mode d’installation/recherche des chaines 8

9.1 Enregistrement instantané

4.7 Sélection chaîne régionale

9.2 Enregistrement « Direct différé »

4.8 Sélectionner la liste des chaînes par défaut9

1.1 Consignes de sécurité

1.3 Installation de l’appareil

1.5 Utilisation d’un périphérique USB

16 Oct 2015 16:29 STRONG déclare que ce point est conforme aux exigences de base et aux autres dispositions et directives applicables 2004/108/EC et 73/23/EC, RoHS 2002/95/EC Sujet à modification. En conséquence de la recherche et du développement continu, les spécificités techniques, le design et l’apparence du produit peuvent changer. HDMI, le logo HDMI et « High-Definition Multimedia Interface » sont des marques ou des marques enregistrées appartenant à HDMI Licensing LLC aux Etats Unis et dans les autres pays. Fabriqué sous licence de Dolby Laboratories. Dolby et le symbole double-D sont des marques déposées de Dolby Laboratories. FRANSAT est une marque de Fransat Télévision Numérique, Eutelsat et HOT BIRD sont marques de Eutelsat Communications, Viaccess est une marque de Viaccess, tous les autres produits sont des marques ou des marques déposées de leurs propriétaires respectifs. © STRONG 2015. Tous droits réservés.

1.1 Consignes de sécurité

NE PAS INSTALLER VOTRE TERMINAL: Dans une armoire exiguë ou insuffisamment ventilée, directement sur ou sous un autre appareil, ou bien encore sur une surface qui pourrait obstruer les ouïes d’aération. NE PAS EXPOSER LE TERMINAL ET SES ACCESSOIRES: Aux rayons solaires directs, à la chaleur d’un appareil de chauffage, à la pluie ou à une forte humidité, à d’importantes vibrations ou à des chocs qui pourraient l’endommager de façon irrémédiable, ni à des objets magnétiques comme des haut-parleurs, des transformateurs, etc. Ne pas utiliser de cordon d’alimentation endommagé; vous pourriez provoquer un incendie ou vous électrocuter. Ne pas toucher le cordon d’alimentation avec des mains mouillées sous peine d’électrocution. Ne jamais ouvrir le capot. L’intérieur de l’appareil abrite des tensions élevées qui peuvent présenter des risques de choc électrique. La garantie est annulée si l’appareil est ouvert. Si l’appareil est inutilisé pendant une longue période, le débrancher du secteur. Ne pas nettoyer l’appareil avec de l’alcool ni du détergent ammoniaqué. Le cas échéant, nettoyer l’appareil avec un chiffon doux et propre humidifié d’eau savonneuse après l’avoir débranché du secteur. Veillez à ce que rien ne pénètre dans les ouïes de ventilation pour ne pas provoquer d’incendie ou de choc électrique. Ne rien poser sur le dessus de l’appareil pour ne pas obstruer les ouïes d’aération et provoquer de surchauffe des composants. Consignes de sécurité Ne pas ouvrir le couvercle de l’appareil sous peine de s’exposer à des chocs électriques et d’annuler la garantie. Ne confier l’entretien et la maintenance de l’appareil qu’à du personnel qualifié. Lorsque vous effectuez le branchement des câbles, veillez à ce que l’appareil soit débranché. Attendre quelques secondes après l’arrêt du terminal pour le déplacer ou débrancher un équipement. N’utiliser que des câbles et des rallonges qui soient compatibles avec la puissance absorbée de l’appareil. Vérifier que l’alimentation secteur corresponde à la tension indiquée sur la plaque signalétique située à l’arrière de l’appareil. Si l’appareil ne fonctionne pas correctement alors que vous avez respecté strictement toutes les instructions de la présente notice, contactez votre revendeur.

Votre appareil et ses accessoires sont conditionnés et livrés dans un emballage conçu pour les protéger contre les chocs électriques et l’humidité. Lorsque vous déballez l’appareil, vérifiez qu’il est complet et conservez l’emballage à l’écart des enfants. Pour transporter l’appareil ou nous le retourner dans le cadre de la garantie, le remettre dans son emballage d’origine avec ses accessoires. Le non-respect de ces instructions aura pour effet d’annuler la garantie.

1.3 Installation de l’appareil

Nous vous conseillons de faire installer votre appareil par un professionnel. Si vous voulez néanmoins l’installer vous-même, procédez comme suit:

Munissez-vous de la notice d’utilisation de votre téléviseur et de votre antenne. Vérifiez que le câble HDMI ou PERITEL et les éléments extérieurs sont en bon état et que les connexions HDMI ou PERITEL sont correctement blindées. Cette notice vous explique en détail comment installer et utiliser votre terminal. Les symboles utilisés sont les suivants: Attention: Signale une mise en garde. Conseils: Signale une information importante ou utile. MENU Fait référence à une touche de la télécommande ou du terminal (caractères gras) Aller à Fait référence à une rubrique du menu affiché (caractères italiques)

Notice d’utilisation Télécommande 2x piles (type AAA) Carte service FRANSAT Remarque: Les piles ne doivent pas être rechargées, démontées, court-circuitées ni mélangées à des piles d’un autre type.

1.5 Utilisation d’un périphérique USB

Il est recommandé d’utiliser un périphérique USB 2.0. Si votre périphérique n’est pas compatible avec les spécifications USB 2.0. Le bon fonctionnement de la lecture, l’enregistrement et des autres fonctions multimédia n’est pas garanti. Pour assurer un fonctionnement performant de votre périphérique USB, SVP formatez votre périphérique en FAT32 à l’aide du terminal. Les autres systèmes fichiers ne sont pas supportés par le terminal. Si vous utilisez un disque dur externe (HDD), l’alimentation nécessaire au bon fonctionnement de votre disque dur n’est peut-être pas supporté par le terminal (5 V/500 mA). Dans ce cas il faut connecter une alimentation adaptée à votre terminal. STRONG ne peut pas garantir un bon fonctionnement avec tous les types de périphérique de stockage USB. Il est conseillé de ne pas sauvegarder d’information importante sur le périphérique de stockage USB utilisé avec le terminal. Nous vous conseillons de toujours sauvegarder les données sur un autre périphérique de stockage. STRONG ne peut être tenu responsable pour toutes pertes d’information ou conséquences de ces pertes d’information.

1. Touche marche/arrêt

Accéder à la chaine précédente/suivante

ROUGE indique que le terminal est en veille

4. Afficheur à 4 caractères

En mode VEILLE, affichage de l’heure En mode MARCHE, numéro du canal sélectionné

Récepteur IR télécommande

6. Fente pour carte à puce

Insérer la carte FRANSAT avec la puce orientée vers le haut pour pouvoir accéder aux chaînes cryptées.

Entrée SAT Permet de raccorder le câble coaxial du convertisseur de fréquences de la parabole. Sortie SAT Permet de connecter un autre terminal (analogique ou numérique). Port USB Permet de connecter un périphérique de stockage USB Connecteur HDMI Cette connexion permet de diffuser le signal vidéo en résolution HD vers votre TV équipé d’une entré HDMI. Cette connexion délivre le signal audio et vidéo sur un seul câble. Connecteurs audio (gauche (G) et droit (D)) RCA Permet de relier votre terminal à votre téléviseur ou à un amplificateur audio analogique par un câble RCA. La fiche rouge correspond au canal audio droit, et la fiche blanche au canal gauche. Connecteur vidéo RCA Permet de relier votre terminal à votre téléviseur par un câble RCA. Sortie audio numérique S/PDIF Sortie coaxiale permettant de raccorder votre terminal à l'entrée de votre ampli audio numérique. Péritel TV Permet de relier votre terminal à votre téléviseur avec un câble péritel. Câble d'alimentation Votre terminal fonctionne avec une alimentation de 100 – 240 V ca (autoréglable), 50/60Hz +/-5%. Vérifiez que votre alimentation secteur réponde à ces caractéristiques avant de brancher votre terminal dans la prise murale.

1. q Mise en marche/arrêt du terminal

Coupe la sortie audio du terminal

3. 0~9 Contrôle des touches et changement de chaîne direct

4. TV/R Bascule entre les modes TV et RADIO

6. FAV Affiche la liste des groupes de canaux

7. 9 Revient au canal précédent

8. AUDIO Affiche la liste des langues audio disponibles pour le canal regardé

9. INFO Affiche les informations sur le canal en cours

10. EPG Affiche le guide des programmes sans menu

11. p q Change le programme pour le programme précédent/suivant

12. t u Augmente/diminue le niveau sonore en l’absence de menu.

Modifie les valeurs de réglage pour la rubrique de menu sélectionnée

13. OK Valide la rubrique de menu en surbrillance.

En l’absence de menu, affiche la liste courante des canaux

Permet de quitter le menu ou sous-menu et annule la fonction en cours, le cas échéant

16. VOL+/VOL- Augmente/diminue le niveau du volume du terminal

17. P+/P- Permet de passer à la chaîne suivante / précédente

18. CH+/CH- Change le programme pour le programme précédent/suivant en l’absence de menu

19. LIST Affiche la liste des satellites installés

20. OPT Ouvre les réglages du format TV, ratio aspect et résolution

21. TEXT Affiche la page de télétexte, le cas échéant

22. SUB Affiche la liste des langues de sous-titrage disponibles pour le canal en cours.

Affiche la liste des langues de télétexte disponibles pour le canal en cours

23. Donne accès aux messages de l’opérateur

24. 2 Démarre enregistrement «Pause live TV»

25. 5 Retour rapide lors de la lecture

26. 6 Avance rapide lors de la lecture

27. 4 Enregistre le programme de télévision sur le périphérique de stockage connecté

28. 1 Démarrer la lecture du fichier sélectionné dans le media player

29. 7 Retour à la piste précédente pendant la lecture

30. 8 Passer à la piste suivante lors de la lecture

31. 3 Stop la lecture du fichier sélectionné dans le media player

32. ROUGE Pour fonction télétexte et fonction spécifique dans le menu

33. VERTE Pour fonction télétexte et fonction spécifique dans le menu

34. JAUNE Pour fonction télétexte et fonction spécifique dans le menu

35. BLEUE Pour fonction télétexte et fonction spécifique dans le menu

2.4 Installation des piles

Fig. 4 Enlever le couvercle du compartiment de la télécommande et y insérer 2 piles AAA. Le schéma à l’intérieur du compartiment de la télécommande indique la manière correcte de placer les piles.

1. Enlever le couvercle 2. Positionner les piles 3. Fermer le couvercle

REMARQUE: Les piles ne doivent pas être rechargées, court-circuitées, mélangées ou utilisées avec d’autres types de piles.

2.5 Utilisation de la télécommande

Fig. 5 Diriger la télécommande en direction du terminal numérique. La télécommande a un rayon d’action pouvant aller jusqu’à 7 m du terminal avec un angle de 60 degrés au plus.

Branchement par câble HDMI Fig. 6 Connecter la sortie HDMI du terminal à l’entrée HDMI de la TV avec un câble HDMI.

Branchement avec un câble péritel ou RCA Fig. 6 Raccorder le connecteur TV péritel situé à l’arrière du terminal au connecteur péritel (entrée péritel) de votre téléviseur.

3.2 Branchement à l’amplificateur audio numérique

Fig. 6 Raccorder le connecteur S/PDIF situé à l’arrière du terminal à l’entrée correspondante de votre amplificateur

3.3 Raccordement de la parabole

Raccordement de la parabole à votre terminal Fig. 6 Pour recevoir le bouquet FRANSAT votre parabole doit être orientée vers le satellite EUTELSAT 5WA (ATLANTIC BIRD 3). Demander l’aide d’un installateur professionnel si nécessaire. Connectez la tête LNB directement à la connexion SAT IN du terminal avec un câble coaxial. Si vous connectez votre terminal à une installation collective, Assurez-vous de sélectionner l’entrée de SWITCH DiSEqC connecté à EUTELSAT 5WA à 5˚ Ouest.

4.0 Première mise en marche

Vérifiez que le terminal est correctement branché au téléviseur et à la parabole et que le signal est de bonne qualité. En cas de doute, consultez votre revendeur local, qui vérifiera votre installation et le signal satellite. Vérifiez que la prise du terminal est bien branchée dans la prise murale. Insérer la carte à puce FRANSAT puce vers le haut (contact doré vers le haut). Mettre le terminal en marche. L’assistant d’installation apparaît à l’écran s’il s’agit de la première mise en marche. Nous vous conseillons de suivre les étapes pas à pas. Cela vous facilitera la configuration du système et l’installation des canaux.

4.1 Sélection Langue

Sélectionnez la langue OSD à l’aide des touches p q et appuyez sur OK pour choisir la langue de votre choix.

Dans ce menu vous pouvez régler le format de sortie SD, la résolution de sortie HD, la norme péritel, le ratio aspect, la norme SPDIF, la norme HDMI, la langue audio et la langue sous-titre. S’il vous plaît consultez les notices des autres équipements connectés au terminal afin de sélectionner les réglages correspondants Sélectionnez vos préférences à l’aide des touches t u et appuyez sur OK pour confirmer et continuer l’installation.

4.3 Contrôle parental

Ce menu vous permet de régler vos préférences contrôle parental. Verrouillage menu Si activé, le code PIN sera demandé pour accéder au menu principal. Niveau de maturité Sélectionner la tranche d’âge correspondante aux programmes que vous ne souhaitez pas rendre accessible aux enfants du même âge ou d’un âge inférieur.

Il faut définir le code PIN et le confirmer. A l’aide des touches numérotées entrez le code souhaité et confirmez le. Il faut mémoriser ce code PIN, il vous sera demandé pour accéder à certains menus et certains programmes dont le niveau de moralité dépassent celui préréglé dans le terminal. Le code PIN “0000” n’est pas valide.

4.5 Mode installation

4.5.1 Installation automatique

Si votre antenne est pointée vers le satellite EUTELSAT 5WA à 5° Ouest et que vous souhaitez recevoir les programmes diffusés par ce satellite dont l’offre FRANSAT, sélectionner Installation automatique. Le terminal cherchera les chaînes de l’offre Eutelsat et les installera. Cette opération prendra plusieurs minutes. Si votre antenne est pointée vers un autre satellite ou vous souhaitez recevoir l’ensemble des chaînes disponible sur EUTELSAT 5WA à 5˚ Ouest, sélectionnez Installation manuelle.

4.5.2 Installation manuelle

Dans le menu Installation manuelle sélectionnez le satellite que vous souhaitez installer. Sélectionnez le Antenne N° (Appuyez sur OK pour configurer les réglages antenne, voir détails chapitre 5.1.1). Sélectionnez le transpondeur que vous souhaitez scanner, mode de recherche toutes les chaînes ou chaînes en clair seulement. Et appuyez sur la touche ROUGE pour commencer la recherche. Si vous sélectionnez Installation manuelle, le terminal installera les chaînes de l’offre EUTELSAT en premier et continue ensuite à installer les autres chaines disponibles.

4.5.3 Restaurer données récepteur à partir de l’USB

Cette option est disponible seulement si vous avez connectez un périphérique USB sur lequel vous avez préalablement sauvegardé les données des chaines. La procédure de sauvegarde des données est indiquée au point 5.2.4. Après avoir sélectionné cette option le terminal chargera les données et redémarrera automatiquement.

4.6 Mode d’installation/recherche des chaines

Sélectionnez installation Automatique si votre parabole est déjà bien réglée sur AB3 (5°W). Sélectionnez installation manuelle si vous devez régler votre parabole appuyez sur la touche une fois que vous avez un bon niveau de force et qualité de signal. Ensuite L’écran affiche la progression de l’installation des chaînes. Le terminal cherchera et enregistrera les chaînes en fonction du mode d’installation du satellite et du transpondeur sélectionnés.

4.7 Sélection chaîne régionale

Une fois les chaînes de l’offre FRANSAT trouvées et enregistrées, il vous sera demandé de sélectionner le décrochement régional de chaînes nationales Le terminal affichera une liste de chaînes régionales associées aux chaînes nationales A l’aide des touches p q Sélectionnez la chaîne souhaitée et appuyer sur OK. Lorsque vous regarderez une chaine nationale et qu’un décrochement régional sera diffusé, le terminal affichera automatiquement le contenu du décrochement régional préalablement sélectionné.

4.8 Sélectionner la liste des chaînes par défaut

Le terminal vous demandera une liste de chaîne par défaut si plus d’une liste de chaîne est trouvée pendant l’installation. Merci d’installer « FRANSAT HD » si vous disposez d’une carte FRANSAT HD. Il faut insérer la carte à puce FRANSAT puce vers le haut. Une fois toutes les étapes de l’installation terminées le terminal démarrera sur la chaine #0 de la liste de chaînes par défaut.

Appuyez sur la touche MENU le Menu Principal s’affichera. Tous les réglages et fonctions du terminal peuvent être opérés à partir du Menu. Le menu principal est constitué de 6 sous-menus Installation, Configuration Systèmes, Organiser les chaînes, Avancé, Carte à Puce et via Eutelsat.

Le menu installation contient les sous-menus suivants: Réglages Satellite Permet de configurer votre parabole. Editer Satellite Permet de modifier la liste des satellites. Installation Automatique Permet d’installer automatiquement l’offre des chaînes disponibles sur le satellite EUTELSAT 5WA dont l’offre FRANSAT. Installation Manuelle Permet d’installer des chaînes à partir d’un satellite et d’un transpondeur présélectionnés.

5.1.1 Réglages satellite

Ce menu est destiné à configurer les paramètres de l’antenne. Antenne No Avec une LNB simple utilisez 1, pour un contrôle personnalisé sélectionnez Sortie DiSEqC si possible. Type LNB Sélectionnez le type de convertisseur à l’aide des touches t u. Si vous choisissez le type Personnalisé, vous devez entrer dans la rubrique Fréquences LNB la fréquence de l’oscillateur local. Pour une utilisation avec une LNB standard sélectionnez Universel. Basse Fréquence Ce réglage n’est disponible que si le type de convertisseur sélectionné est «personnalisé». Appuyez sur la touche OK et saisir dans la fenêtre qui apparaît la valeur souhaitée à l’aide des touches numériques. Haute Fréquence Ce réglage n’est disponible que si le type de convertisseur sélectionné est «personnalisé». Appuyez sur la touche OK et saisir dans la fenêtre qui apparaît la valeur souhaitée à l’aide des touches numériques. Puissance LNB Ce réglage est disponible si le type de convertisseur sélectionné est Universel. Sélectionnez la valeur désirée à l’aide des touches t u. Réglez sur On pour que le terminal sélectionne automatiquement la bande en envoyant le signal de commande, ou sur Off pour désactiver le signal de commande.

LNB 22K Ce réglage est disponible si le type de convertisseur sélectionné est autre que Universel. Sélectionnez la valeur désirée à l’aide des touches t u. Réglez sur On pour que le terminal sélectionne automatiquement la bande en envoyant le signal de commande 22 kHz ou sur Off pour désactiver le signal de commande. Type de commutateur Pour sélectionner le type de commutateur présent sur votre réseau câblé. Sélectionnez Aucun, s’il n’y a pas de commutateur sur votre réseau. Entrée commutation Indiquez le numéro de l’entrée à laquelle est connecté le convertisseur. Une fois vos réglages effectués, appuyez sur la touche ROUGE pour sauvegarder.

5.1.2 Editer Satellites

Ce menu permet de modifier la liste des satellites. A l’aide des touches p q sélectionnez un satellite. Editer satellite (ROUGE) Permet d’éditer le nom et la position orbitale du satellite sélectionné. Ajouter satellite (VERT) Permet d’ajouter un nouveau satellite à la liste. Supprimer satellite (JAUNE) Permet de supprimer le satellite sélectionné. Pour éditer la liste des transpondeurs du satellite sélectionné appuyer sur la touche u pour déplacer le focus sur la liste des transpondeurs. Dans la liste des transpondeurs: Editer Tp (ROUGE) Permet d’éditer les paramètres du transpondeur sélectionné. Ajouter Tp (VERT) Permet d’ajouter un nouveau transpondeur. Supprimer Tp (JAUNE) Pour supprimer le transpondeur sélectionné. Sauvegarder (BLEU) Pour sauvegarder les modifications

5.1.3 Installation automatique

Choisissez ce menu et appuyer sur OK pour mettre à jour automatiquement la liste des chaînes de l’offre FRANSAT.

5.1.4 Installation manuelle

Ce menu permet d’installer des chaînes à partir d’un satellite dans plusieurs modes. Satellite Indique le nom du satellite. Antenne No Indique le N° de la parabole utilisée. Vous pouvez changer les Réglages LNB. La description détaillée des réglages LNB est décrite en 5.1. Transpondeur Déplacez le focus sur ce menu et appuyez sur OK, la liste des transpondeurs s’affichera à la droite de l’écran. Vous pouvez sélectionner un transpondeur afin de vérifier la force et la qualité du signal réceptionné. La liste des transpondeurs comporte des transpondeurs prédéfinis. Mode de recherche Sélectionnez Toutes les chaînes pour permettre au terminal de scanner et de sauvegarder toutes les chaînes “cryptées” pour installer seulement les chaînes cryptées et “FTA” pour installer seulement les chaînes en clair. Type Service Sélectionnez Tous ou Radio seules ou TV seules Une fois les réglages effectués vous pouvez commencer la recherche des chaînes. Appuyez sur la touche ROUGE pour installer les chaînes à partir de tous les transpondeurs du satellite. Si le terminal trouve la liste des chaînes de l’offre FRANSAT, elles seront installées et l’installation s’arrêtera.

Si la liste de l’offre FRANSAT n’est pas trouvée sur le transpondeur en cours, le terminal scannera toutes les fréquences du satellite. Si le transpondeur que vous souhaitez scanner n’est pas sur la liste, appuyez sur la touche VERTE pour installer les paramètres du transpondeur et appuyez sur la touche ROUGE pour scanner le transpondeur ajouté.

5.2 Configuration Systèmes

Ce menu permet de configurer les paramètres Sorties, Langues, Contrôle parental et Réglages de l’heure.

5.2.1 Réglages Sorties

Dans ce menu vous pouvez régler le format de sortie SD, la résolution de sortie HD, la norme péritel, le ratio Aspect, la norme SPDIF, la norme HDMI. S’il vous plaît consultez les notices des autres équipements connectés au terminal afin de sélectionner les réglages correspondants. Vous pouvez également régler la durée d’affichage de la bannière d’information et le niveau de transparence du menu OSD. Sélectionnez vos préférences à l’aide des touches t u et appuyez sur OK pour confirmer et continuer l’installation. Une fois vos réglages effectués, Appuyez la touche ROUGE ou VERTE pour sauvegarder les réglages.

Dans ce menu vous pouvez sélectionner la langue du menu OSD, de l’audio et des sous-titres. Déplacez le curseur à l’aide des touches p q t u pour changer les valeurs. Appuyez la touche JAUNE ou BLEU pour sauvegarder les réglages. Mettez la langue des sous titres sur Off si vous ne souhaitez pas de sous titres Appuyez la touche ROUGE ou VERTE pour sauvegarder les réglages.

5.2.3 Contrôle parental

Ce menu permet d’activer ou désactiver le verrouillage menu, de modifier le code PIN et de définir le niveau de maturité. Verrouillage menu Si activé, le terminal vous demandera un code PIN pour accéder au menu principal. Activez cette fonction pour empêcher d’autre personne de modifier vos réglages. Modifier code PIN Si vous souhaitez changer le code PIN, entrez le code PIN courant dans le champ Code PIN actuel, ensuite entrez le nouveau code PIN dans le champ Nouveau code PIN et confirmez le nouveau code PIN dans le champ Confirmer code PIN Niveau de maturité Certaines émissions ne sont pas destinées aux enfants. Choisissez un groupe d’âges dans la liste proposée afin que le contrôle parental empêche vos enfants de regarder des programmes qui ne correspondent pas à leur tranche d’âge. Si le contenu du programme est destiné à une catégorie d’âge supérieure à celle qui est autorisée dans le terminal, il faudra entrer le code PIN avant de pouvoir afficher l’audio et la vidéo

5.2.4 Réglages de l’heure

GMT Si réglé sur On, l’heure se règlera automatiquement au démarrage. Si GMT est sur Désactivé, après arrêt de l’alimentation électrique toutes les données dates et heure seront perdues. Il faut à nouveau les régler. Fuseaux Horaires Vous devez sélectionner votre fuseau horaire si vous ne choisissez pas le mode Auto Heure d’été Vous devez régler heure d’été sur On si disponible. Date locale Réglez ce champ Si GMT est réglé sur Off Heure locale Réglez ce champ Si GMT est réglé sur Off Mise en veille automatique Vous aide à réduire votre consommation d’énergie. Cette option mettra le terminal en veille si aucune commande est effectuer pendant un temps préalablement réglé, les réglages possibles sont OFF/1/ 2 / 3 / 4 / 5 / 6 heures. Appuyez la touche ROUGE ou VERTE pour sauvegarder les réglages.

5.3 Organisation chaînes

A l’écran Menu Principal, sélectionnez p q pour sélectionner le Organisation chaînes et appuyez sur OK ou u pour accéder au menu, qui se compose des sous-menus Editer les chaînes, Manager de favoris, Trier les chaînes et Editer chaîne régionales.

Ce menu permet de renommer, supprimer et verrouiller des chaînes Renommer Vous pouvez éditer le nom des chaînes qui n’appartiennent pas à l’offre Eutelsat. Appuyer sur la touche JAUNE (renommer). Un clavier virtuel s’affichera à l’écran. Sélectionnez les lettres à l’aide des touches fléchées. Pour effacer un caractère, sélectionnez le symbole t et appuyez sur OK. Une fois terminée appuyez sur la touche BLEUE pour sauvegarder le nouveau nom. Verrouillage Cette fonction permet de bloquer l’accès à certains canaux. Appuyez sur la touche VERTE pour verrouiller/déverrouiller les canaux de votre choix. Les canaux verrouillés sont repérés par un symbole Cadenas. Pour pouvoir regarder une chaîne verrouillée, vous devrez saisir votre code PIN. La chaîne sera verrouillée dans toutes les listes. Supprimer Vous ne pouvez pas supprimer les chaînes appartenant à l’offre Eutelsat. Appuyez sur la touche ROUGE pour sélectionner le canal à supprimer. Pour désélectionner un canal, sélectionnez le et ré-appuyez sur la touche JAUNE. Le ou les canaux ne seront définitivement supprimés que lorsque vous aurez appuyé sur la touche BLEUE (sauvegarder). Attention:

Après sauvegarde, le ou les canaux seront supprimés de toutes les listes. Pour annuler l’opération de suppression, vous pouvez appuyer sur la touche .

5.3.2 Manager de favoris

Ce menu permet d’organiser vos listes de programmes favoris. Vous ne pouvez pas modifier la liste des chaînes de l’offre FRANSAT. Vous pouvez créer vos propres listes de favoris. Sélectionnez groupe FAV1 ou FAV2 et appuyez sur la touche u pour déplacer le focus sur la liste de chaîne. Dans la liste de chaîne sélectionnez la chaînes que vous souhaitez ajouter à la liste favoris et appuyez sur OK pour la marquer. Un petit cœur apparait à coté de la chaine. Répétez l’opération pour toutes les chaînes que vous souhaitez ajouter à la liste de favoris. Appuyez sur la touche JAUNE ou VERTE pour sauvegarder les modifications.

5.3.3 Trier les chaînes

Ce menu permet de classer les canaux à un emplacement spécifique. Cette fonction concerne uniquement les canaux qui ne font pas partie de l’offre FRANSAT, il est interdit par l’opérateur à l’utilisateur de modifier l’ordre des chaînes de l’offre FRANSAT. Changer la position d’une seule chaîne A l’aide des touches p q t u sélectionnez la chaîne que vous souhaitez déplacer appuyez sur la touche VERTE et appuyez sur OK, vous pouvez alors choisir le nouvel emplacement du canal à l’aide des touches p q t u. Appuyez sur OK pour confirmer la nouvelle position de la chaîne. Pour enregistrer le nouvel ordre des canaux, appuyez sur la touche JAUNE (enregistrer) ou BLEUE (sauvegarder et sortir) Remarque: L’ordre des canaux n’est modifié que dans la liste sélectionnée. Changer l’ordre des canaux dans une liste ne modifie pas l’ordre des canaux d’une autre liste.

5.3.4 Editer Chaine régionale

Ce menu permet de changer de chaîne régionale préférée. Sélectionnez la chaîne régionale de votre choix sur la liste affichée et appuyez sur OK pour confirmer votre sélection.

Ce menu est composé de Programmateur, Explorateur ficher, Mise à jour et Réglages Usine.

Vous pouvez programmer votre terminal pour effectuer des actions. Appuyez sur la touche ROUGE pour créer une programmation. Les réglages suivants sont disponibles. Cycle Utiliser les touches t u pour choisir entre Une fois, Quotidien, Hebdomadaire. Hebdomadaire Disponible si le cycle est Hebdomadaire. Sélectionnez le jour de la semaine de votre choix. Type de programme Vous pouvez choisir entre Lecture enregistrement mise en veille démarrage. Date de départ Vous pouvez régler la date. Appuyer sur OK pour afficher le calendrier. Heure de départ Utilisez les touches Numérotées pour entrer l’heure de départ souhaitée. Durée Utilisez les touches Numérotées pour rentrer la durée souhaitée.

Chaîne Appuyer sur la touche OK pour afficher la liste des chaines en cours et sélectionner avec les touches de navigation. Vous pouvez sélectionner TV ou radio à l’aide de la touche TV/R. Rappel Choisissez combien de seconde vous serez avertit avant le programme Appuyez sur la touche ROUGE pour sauvegarder les modifications.

5.4.2 Explorateur fichier

L’explorateur de fichier vous permet de lire les programmes préalablement enregistrés avec le terminal, de lire les fichiers MP3 et de regarder des photos. Quand l’explorateur de fichier est actif, le nom de votre périphérique de stockage USB sera affiché à droite de la fenêtre. Appuyez sur OK pour accéder à votre périphérique de stockage USB. Les fichiers compatibles avec le terminal seront affichés. Sélectionnez un fichier ou un dossier à l’aide des touches p q. Appuyez sur OK pour commencer la lecture ou pour ouvrir le dossier sélectionné. Pour retourner au dossier parent appuyez sur . A l’aide de la touche VERTE vous pouvez formater votre périphérique. Attention: Toutes les données présentes sur le périphérique USB seront effacées. Lecture des fichiers préalablement enregistrés Tous les programmes enregistrés seront dans le dossier DVR de votre périphérique de stockage USB. Ouvrez ce dossier comme décrit ci-dessus et sélectionnez l’enregistrement de votre choix. Appuyez sur OK pour commencer la lecture. Pendant la lecture les fonctions disponibles sont: Pause lecture/reprise lecture.

Avance et retour rapide.

ou 3 Revenir à l’explorateur de fichier. Regarder des photos Votre terminal vous permet de regarder vos photos en diaporama. Sélectionnez un dossier contenant des photos; appuyez sur la touche JAUNE pour ouvrir les options de réglages du diaporama. Vous pouvez régler le Mode de transition et la Duré. Pour désactiver le diaporama réglez la Durée sur Désactivé. Une fois tous les réglages effectués appuyez sur la touche BLEUE pour sauvegarder les modifications et sortir du menu diaporama. Sélectionnez les photos souhaitées et appuyez sur OK. La rotation des photos peut se faire à l’aide des touches t u. Appuyez sur pour revenir à l’explorateur de fichier. Ecouter des fichiers musiques MP3 Sélectionnez un fichier MP3 et appuyez sur OK pour commencer la lecture. Pendant la lecture, les fonctions suivantes sont disponibles:

Aller au morceau suivant.

Aller au morceau précédent.

Pour modifier le mode « répéter» appuyez sur la touche ROUGE et sélectionnez le mode de votre choix. Appuyez sur la touche BLEUE pour confirmer et sauvegarder. Appuyez sur pour revenir sur le dossier racine de votre périphérique USB. Appuyez une nouvelle fois sur REMARQUE: pour quitter l’explorateur de fichier. L’explorateur de fichier nécessite un périphérique de stockage USB correctement formaté. La lecture des fichiers MP3 continuera tant que l’explorateur de fichier est actif, cela vous permet d’écouter de la musique tout en regardant des photos.

Ce menu permet de mettre à jour le logiciel du terminal, sauvegarder et restaurer les données de réglages des chaines du terminal. Appuyez 2 fois sur OK Vous avez le choix entre : ROUGE Mise à jour logiciel, VERTE Sauvegarder base de données, JAUNE Restaurer base de données. Mise à jour Logiciel ATTENTION: Assurez-vous que le fichier de mise à jour est bien copié sur le dossier racine du périphérique USB et que ce dernier soit bien connecté au terminal. Appuyez sur la touche ROUGE pour lancer la mise à jour. Après la mise à jour le récepteur s’éteindra et redémarrera. L’avancée de la mise à jour s’affichera sur la façade du terminal. Ne JAMAIS éteindre le terminal ou déconnecter le périphérique USB pendant la mise à jour. Sauvegarde base de données Appuyez sur la touche VERTE pour sauvegarder les données des chaines et des réglages du terminal sur le périphérique USB. Un fichier “dbase.bin” sera créé sur le dossier racine du périphérique USB. Restaurer base données Appuyez sur la touche JAUNE pour restaurer les données préalablement sauvegardées sur le fichier “dbase.bin” créé sur le dossier racine du périphérique USB.

5.4.4 Réglages Usines

Cette action effacera tous les réglages et toutes les chaines installées. Le terminal redémarrera sur le menu installation. Appuyez sur OK Votre code PIN vous sera demandé avant le « réglage usine ». REMARQUE: Si un périphérique USB est connecté au terminal, le terminal sauvegardera toutes les données automatiquement sur le périphérique avant de lancer le réglage usine. Une confirmation vous sera demandée.

Quand la carte est en place, vous pouvez accéder à ce menu pour obtenir les informations sur l’activation des droits de la carte, gérer les échéances et le code PIN.

Niveau de maturité Un certain contenu de programme n’est pas prévu pour des enfants. Choisissez un âge entre 0 et 15. Le niveau de moralité correspond à l’âge de l’enfant en diminuant de 3 ans. Par exemple vous avez un enfant de 6 ans, dans ce cas vous devez choisir 3 comme niveau de moralité. Si votre enfant a 10 ans, choisissez 7 comme niveau de moralité. Boîte de message Dans ce menu vous pouvez lire les messages qui sont envoyés par l’opérateur. Changer code PIN Permet de modifier le code Pin de la carte. Il faut saisir le code existant (ancien), puis entrer et confirmer le nouveau. Consultation Dans ce menu, vous pouvez vérifier l’adresse unique de votre carte à puce et vérifier le statut de vos droits. Identification du terminal L’information de ce menu pourrait être nécessaire quand vous appelez le centre d’appel. Vous pouvez obtenir, l’adresse unique de votre carte, la version du système inclus par Viaccess, le numéro de série de votre terminal, la version de logiciel et la version de chargeur installée dans votre terminal ainsi que la version du matériel. Remarque: Le code Pin de la carte peut être différent de celui du terminal. Dans le menu Carte à puce, vous devez utiliser le code de la carte.

Ce menu contient les informations suivantes: N° de série du terminal, La version hardware et software, Version embarquée de la librairie Viaccess et l’unique Adresse de la carte à puce. Ces informations pourront vous être demandées par les services support.

6.0 Mise à jour automatique de la liste des chaînes

La liste de chaînes offerte par FRANSAT sera mise à jour automatiquement par le terminal chaque fois que le diffuseur modifie la liste, ajout de nouvelles chaînes, suppression de chaînes ou modification de noms de chaînes. Le terminal mettra aussi la liste de chaîne à jour si une nouvelle liste est proposée par FRANSAT. La mise à jour prendra quelques instants, s’il vous plaît patientez, pendant le processus un message correspondant sera affiché à l’écran.

7.0 Mise à jour logiciel automatique

Chaque fois que votre terminal s’allumera, il vérifiera la disponibilité d’une mise à jour du logiciel. Si un nouveau logiciel est disponible, il vous sera demandé de procéder à la mise à jour. Confirmez la mise à jour. Afin de lancer la mise à jour, le processus est indiqué sur l’afficheur avant du terminal. Une fois la mise à jour terminée votre terminal redémarrera automatiquement. Dans certains cas le diffuseur peut décider d’imposer la mise à jour. Le cas échéant la mise à jour s’effectuera sans votre confirmation. REMARQUE:

Vous ne pouvez pas refuser une mise à jour plus de 2 fois. Si vous refusez la mise à jour 2 fois, lors de la mise en marche suivante le terminal commencera la mise à jour automatiquement. Attention: Ne pas déconnecter votre terminal de l’alimentation électrique et du signal d’antenne pendant la mise à jour logiciel.

8.0 Regarder la TV et écouter la radio

8.1 Guide des Programmes (EPG)

L’EPG affiche le programme des émissions pour la chaîne en cours. La disponibilité de l’EPG dépend de l’organisme de diffusion. Le guide peut donc ne pas être disponible pour toutes les chaînes. En mode visualisation, appuyez sur le bouton EPG, le menu EPG apparaîtra. Choisissez la chaîne dans la liste à l’aide des touches p q. Pour naviguer entre liste des chaînes et liste des programmes, utilisez les touches t u. Surlignez le programme de votre choix pour faire apparaitre la description courte du programme à l’aide des touches t u p q. L’écran se divisera en 3 parties principales. Sur le côté gauche, vous trouverez la liste des chaînes. Sur le côté droit vous trouverez la liste des programmes et en partie inférieure un texte qui fournit, une description courte, ainsi que l’heure de début et de fin du programme. Sélectionnez le jour suivant/précédent du programme à l’aide des touches ROUGE/VERTE. La touche JAUNE permet d’afficher davantage d’informations sur l’émission. Vous pouvez programmer un enregistrement ou une action pour le programme sélectionné directement en appuyant sur la touche BLEUE. Dans les détails du programme: Faites défiler les informations à l’aide des touches p q. Pour revenir à la liste des programmes, appuyez sur

8.2 Regarder un programme protégé par le contrôle parental

Il vous sera demandé d’entrer le code PIN pour regarder les programmes avec un niveau de contrôle parental supérieur à celui réglé dans le terminal. Vous avez 3 tentatives pour entrer le code valide. Si vous n’entrez pas le code valide après 3 tentatives, le terminal ne vous permettra pas d’effectuer une nouvelle tentative avant 15 minutes.

8.3 Bannières de zapping et d’information

La bannière de zapping s’affiche automatiquement chaque fois que vous changez de chaîne en mode normal. Elle renseigne sur le nom du satellite, la date et l’heure, le numéro de canal et le nom de l’émission en cours, le programme et sa date d’échéance. La durée d’affichage de la bannière de zapping peut être modifiée dans le menu de réglages système Réglage de l’affichage à l’écran. Pour afficher la bannière d’information, appuyez sur la touche INFO. La bannière de zapping, renseigne aussi sur la prochaine émission et son programme, l’existence du sous-titrage et du télétexte sur la chaîne en cours, le mode son, l’existence du son numérique. La bannière d’information peut basculer entre mode étendu et signal par appui sur la touche ROUGE (étendu) et VERTE (signal). En mode étendu, un bref résumé (s’il existe) du programme en cours peut être affiché. En mode signal, les informations qui s’affichent sont d’ordre technique: paramètres du répéteur, PID audio et vidéo du canal en cours, puissance et qualité du signal.

8.4 Liste des chaînes

Pour afficher à l’écran la liste des canaux en cours, appuyez sur OK en mode visualisation. Sélectionnez le canal à l’aide des touches p q t u et appuyez sur OK pour passer en mode visualisation plein écran. Commutez entre TV et radio à l’aide de la touche TV/R.

8.5 Sélection de la liste favoris

Sélectionnez une liste de favoris en appuyant sur la touche FAV de la télécommande à l’aide des touches pq et appuyez sur OK pour confirmer la sélection. Ajouter aux FAV à l’aide des touches VERTE et JAUNE vous pouvez directement ajouter ou supprimer une chaine favorite à partir des listes FAV1 à FAV7. Un symbole en forme de cœur apparaitra à côté du nom des chaines ajoutées

8.6 Sélection satellitet

Si vous avez installé des chaînes provenant de plus d’un satellite, utilisez la touche LIST de la télécommande. La liste des satellites s’affichera. Sélectionnez un satellite à l’aide des touches p q et appuyez sur OK pour confirmer.

8.7 Sélection de la langue son

Appuyez sur la touche AUDIO de la télécommande. A l’aide des touches p qt u, sélectionnez dans la liste la langue souhaitée pour le son. A l’aide des touches p q, sélectionnez la voie pour le son: gauche, droite ou stéréo. Choisissez la langue audio à l’aide des touches t u. Vous pouvez sélectionner plusieurs langues Audio si diffusées. Appuyez sur OK pour confirmer.

8.8 Fonction télétexte

En mode visualisation des chaînes, appuyez sur la touche TEXT. Si le télétexte est disponible en plusieurs langues, sélectionnez la langue de votre choix dans la liste. Utilisez les touches Numérotées pour naviguer entre les pages. Appuyez sur pour retourner au visionnage des chaînes.

8.9 Fonction sous-titres

En mode visualisation des chaînes, appuyez sur la touche SUB. La liste des langues de sous-titrage disponibles s’affiche à l’écran. A côtés du nom de la langue, apparaîtra l’information additionnelle montrée comme DVB-N; DVB-HH. DVB-N Signifie des sous-titres pour les personnes ayant une audition normale DVB-HH Signifie des sous-titres pour les personnes malentendantes ou ayant une audition faible OFF Arrêt des Sous titres Sélectionnez la langue à l’aide des touches t u et confirmez par OK. Pour désactiver le sous-titrage, choisissez Désactivé dans la liste de langues.

Votre terminal permet d’effectuer des enregistrements instantanés du programme que vous regardez. Appuyez simplement sur 4 pour démarrer l’enregistrement. Pour entrer la durée souhaitée de l’enregistrement, appuyez sur 4 une nouvelle fois et utilisez les touches 0~9 pour rentrer la durée d’enregistrement souhaitée. Pendant l’enregistrement une bannière indiquant le temps d’enregistrement écoulé sera affichée en haut à droite de l’écran. Pour arrêter l’enregistrement appuyez sur la touche 3.

9.2 Enregistrement « Direct différé »

Votre terminal permet d’effectuer des enregistrements « Direct différé ». Pour démarrer la fonction Direct différé appuyer sur la touche 2. Vidéo sera en pause et le son sera coupé. Pour reprendre le programme là où vous l’avez laissé appuyez de nouveau sur 2. Remarque: S’il vous plaît connectez un périphérique de stockage USB avec suffisamment de mémoire libre. Pour enregistrer un programme HD un périphérique de stockage « haute vitesse » est nécessaire.

Un dysfonctionnement du terminal peut avoir de multiples causes. Vérifiez l’appareil comme indiqué cidessous. S’il ne fonctionne toujours pas correctement après contrôle, contactez votre revendeur. Ne pas ouvrir le capot du terminal, cela peut être dangereux. Symptôme Les LED de la façade ne s’allument pas. Pas d’image ou de son. Pas d’image. Cause Le cordon d’alimentation n’est pas branché. Mauvais branchement de la sortie audio/vidéo du terminal au téléviseur. Son coupé. TV hors tension. Le terminal ne reçoit pas de signal. Valeurs incorrectes pour certains paramètres du tuner. La télécommande ne fonctionne pas. Mauvaise orientation de la parabole. Il n’y a pas de piles dans la télécommande ou les piles sont à plat. Recours Vérifiez que le cordon d’alimentation est bien branché dans la prise murale. Branchez correctement la sortie A/V du terminal au téléviseur. Appuyez sur la touche . Allumez le téléviseur. Vérifiez le câble d’antenne; remplacez ou resserrez sa connexion au terminal. Dans le menu installation, régler correctement les valeurs des paramètres du tuner. Vérifiez la puissance du signal et orientez correctement la parabole. Vérifiez que les piles soient correctement insérées dans la télécommande. Vérifiez les piles; si elles sont à plat, les remplacer.

Démodulateur Modulation: Débit de symboles d’entrée: Signaux SCPC & MCPC des satellites à bande Ku QPSK, 8PSK 2 ~ 45 Ms/s Syntoniseur Front: Gamme des fréquences d’entrée: Impédance RF: Niveau de signal: Impédance du signal d’entrée: Puissance LNB polarisation: Versions DiSEqC: DVB-S/DVB-S2 950 – 2150 MHz 75 Ohms +/- 5% -65 ~ -25 dBm 75 Ohms + / - 5% 13/18 V, 400 mA, surcharge protégée 1.0, 1.1 Vidéo Débit d’entrée: Résolution vidéo: Aspect conversion: 60 Mbit/s max. SD 720 x 576p; HD: 1920 x 1080p,1920 x 1080i, 1280 x 720p Letter Box, Pan & Scan Audio Vitesse d’échantillonnage: Modes audio: 32, 44.1, 48 kHz Stéréo, Mono Mémoires et système Processeur: Mémoire flash: Mémoire système: STIH237 @ 650 MHz

256 MB Connecteurs Entrée SAT Sortie SAT HDMI 1 Péritel TV (RGB/CVBS) S/PDIF coaxiale 3 RCA (Audio G & D, Vidéo) USB 2.0 Entrée d’alimentation USB interface USB 2.0 Grande vitesse Connecteur type A Charge maximale à 5 V / 500 mA (max.) Média Lecture de musique: Photos: MP3* JPEG* *STRONG ne peut pas garantir la lecture des fichiers dont les extensions sont listées ci-dessus, car cela dépend des codecs utilisés, du débit des données et de la résolution (tous les codecs MPEG supportés). Caractéristiques générales Alimentation : Gamme des tensions d’entrée: Tension en sortie: Puissance consommée: Consommation en veille: Température de fonctionnement: Température de stockage: Gamme d’humidité de fonctionnement: Taille (L x D x H) en mm: Poids: Adaptateur externe 100 – 240 V AC 50/60. DC 12 V, 1.5A 18 W max., typ. 10 W max. 1.0 W 0 ~ +40 °C -10 ~ +50 °C 10~85% RH, non-condensé 210 x 136 x 42

Le terminal est conforme à la norme EN 60065.
