3. Aprire la porta e dosare il detersivo (vedi caricare il detersivo). 4. Caricare i cesti (vedi Caricare i cesti) e chiudere la porta. 5. Selezionare il programma, in base alle stoviglie e al loro grado di sporco (vedi tabella dei programmi) premendo i tasti di selezione programma. 6. Selezionare le opzioni di lavaggio* (vedi a lato). 7. Avviare premendo il tasto Avvio/Pausa: 8. Alla fine del programma, il display visualizza Ciclo terminato. Spegnere l’apparecchio premendo il tasto ON-OFF, chiudere il rubinetto dell’acqua e staccare la spina dalla presa di corrente. 9. Aspettare alcuni minuti prima di togliere le stoviglie, per evitare di scottarsi. Scaricare i cestelli iniziando da quello inferiore. - Per ridurre il consumo di energia elettrica, in alcune condizioni di NON utilizzo prolungato, la macchina si spegne automaticamente. Si
– Extra Dry – Mezzo carico
EN Tip-up compartments with adjustable position The side tip-up compartments can be positioned at three different heights to optimize the arrangement of crockery inside the rack. The number and type of wash cycles and options may vary depending on the dishwasher model.
EN Whenever the appliance fails to work, check for a solution from the following list before calling for Assistance. Conseils pour le premier lavage Caractéristiques techniques Première mise en service Touche SÉLECTIONS Sécurité enfants

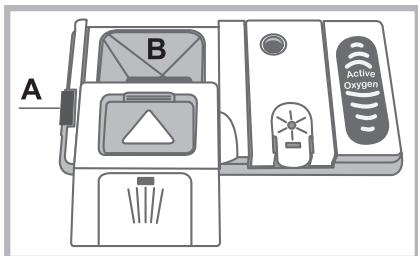

Charger le produit de lavage
Charger le sel régénérant
Nettoyer le lave-vaisselle Eviter les mauvaises odeurs Nettoyer les bras de lavage Nettoyage du filtre d’entrée d’eau Nettoyer les filtres En cas d’absence pendant de longues périodes
Lire attentivement les instructions : elles fournissent des conseils importants sur l’installation, l’utilisation et la sécurité de l’appareil. Cet appareil est conçu pour un usage domestique ou autres applications similaires, telles que : - lieux aménagés en espace cuisine pour le personnel de magasins, bureaux et autres lieux de travail ; - fermes ; - utilisation par les clients d’hôtels, de motels ou autres locaux de type résidentiel ; - chambres d’hôtes.
• Cet appareil est destiné au lavage de vaisselle à usage domestique, il ne doit être utilisé que par des adultes et selon les instructions reportées dans cette notice. • Ne pas installer l’appareil à l’extérieur, même dans un endroit protégé, car il est extrêmement dangereux de l’exposer à la pluie et aux orages. • Ne pas toucher au lave-vaisselle pieds nus. • Ne jamais tirer sur le câble pour débrancher la fiche de la prise de courant. • Fermer le robinet de l’eau et débrancher la fiche de la prise de courant avant d’effectuer tous travaux de nettoyage et d’entretien. • En cas de panne, éviter à tout prix d’accéder aux mécanismes internes pour tenter une réparation. • Ne pas s’appuyer à la porte ouverte ou s’y asseoir : l’appareil pourrait basculer. • Ne pas garder la porte ouverte pour éviter de buter contre elle en risquant de se faire mal.
• La directive européenne 2012/19/EU sur les déchets d’équipements électriques et électroniques (DEEE), prévoit que les électroménagers ne peuvent pas être traités comme des déchets solides urbains normaux. Les appareils usagés doivent être collectés séparément afin d’optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l’impact sur la santé humaine et l’environnement Le symbole de la poubelle barrée est appliqué sur tous les produits pour rappeler qu’ils font l’objet d’une collecte sélective. Pour tout autre renseignement sur la collecte des électroménagers usés, prière de s’adresser au service public préposé ou au vendeur.
Faire des économies d’eau et d’électricité • Ne faire fonctionner le lave-vaisselle que quand il est rempli au maximum de sa capacité. Dans l’attente de remplir l’appareil, lancer le cycle de Trempage pour éviter la formation de mauvaises odeurs (voir Programmes). • Sélectionner un programme adapté au type de vaisselle et à son degré de salissure, consulter pour cela le Tableau des programmes : - pour de la vaisselle normalement sale, choisir le programme Eco (économique), il limite la quantité d’eau et d’électricité utilisée. - pour une quantité réduite de vaisselle, choisir l’option Demi-charge* (voir Mise en marche et
L’option Départ différé* (voir Mise en marche et utilisation) peut vous aider à organiser vos lavages dans ce sens.
• Il est vivement conseillé d’utiliser des produits de lavage sans phosphates et sans chlore, plus indiqués pour la protection de l’environnement. • Les enzymes développent une action particulièrement efficace à des températures avoisinant 50°C, les produits de lavage aux enzymes permettent donc de sélectionner des lavages à de basses températures et d’obtenir les mêmes résultats qu’à une température de 65°C. • Pour bien doser le produit de lavage, il faut tenir compte des indications du fabricant, de la dureté de l’eau, de la quantité de vaisselle et de son degré de salissure pour éviter tout gaspillage. Bien que biodégradables, les produits de lavage contiennent des éléments qui altèrent l’équilibre de la nature.
• Si ce n’est pas le cas, contacter un Service d’Assistance Technique agréé. Ne jamais faire appel à des techniciens non agréés.
Ces informations figurent sur la plaque signalétique apposée sur l’appareil (voir Description de l’appareil).
Mise en place et mise à niveau
Raccorder le tuyau d’évacuation, sans le plier, à une conduite d’évacuation ayant au moins 4 cm de diamètre. Le tuyau d’évacuation doit être placé entre 40 et 80 cm audessus du sol ou du plan d’appui du lave-vaisselle (A).
L’appareil peut être encastré sous un plan de travail continu* (voir feuille de montage). 3. Installer le lave-vaisselle sur un sol plat et rigide. Compenser les irrégularités en vissant ou en dévissant les pieds avant jusqu'à ce que l'horizontalité de l’appareil soit parfaite. Une bonne horizontalité garantit la stabilité de l’appareil et supprime tout risque de vibrations, bruits et déplacements. 4*. Pour régler la hauteur du pied arrière, agir sur la douille rouge à six pans située dans la partie avant du lave-vaisselle, en bas et au milieu, à l’aide d’une clé mâle à six pans, ouverture 8 mm. Tourner dans le sens des aiguilles d’une montre pour augmenter la hauteur et dans le sens inverse pour la diminuer. (voir feuille
L’adaptation des installations électriques et les travaux de plomberie de l’installation doivent être effectués par du personnel qualifié. Le lave-vaisselle ne doit pas écraser les tuyaux ou le câble d’alimentation électrique. Utiliser des tuyaux neufs pour effectuer le raccordement de l’appareil au réseau de distribution de l’eau. Ne pas réutiliser les anciens tuyaux. Les tuyaux d’amenée et d’évacuation de l’eau et le câble d’alimentation électrique peuvent être orientés vers la droite ou vers la gauche pour simplifier l’installation.
• A une prise d'eau froide : bien visser le tuyau d’amenée à un robinet à embout fileté 3/4 gaz ; avant de visser, faire couler l’eau jusqu’à ce quelle devienne limpide et dépourvue d’impuretés qui pourraient engorger l’appareil. • A une prise d'eau chaude : en cas d’installation de chauffage centralisé (radiateurs), le lave-vaisselle peut être alimenté avec de l’eau chaude de réseau ne dépassant pas 60°C. Visser le tuyau au robinet en procédant comme pour la prise d'eau froide. Si la longueur du tuyau d’amenée ne suffit pas, s’adresser à un magasin spécialisé ou à un technicien agréé (voir Assistance). La pression de l’eau doit être comprise entre les valeurs reportées dans le tableau des Caractéristiques techniques (voir ci-contre). Attention à ce que le tuyau ne soit pas plié ou écrasé.
Pour éviter tout risque d’inondation, le lave-vaisselle : - est équipé d’un dispositif qui coupe l’arrivée de l’eau en cas d’anomalie ou de fuite à l’intérieur de l’appareil. Quelques modèles sont équipés d’un dispositif de sécurité supplémentaire New Acqua Stop*, qui garantit contre tout risque d'inondation même en cas de rupture du tuyau d’amenée de l’eau.
Il ne faut en aucun cas couper le tuyau d’amenée de l’eau car il contient des parties sous tension.
• la prise est bien apte à supporter la puissance maximale de la machine reportée sur la plaquette signalétique fixée à la contre-porte
• a tension d’alimentation est bien comprise entre les valeurs figurant sur la plaque signalétique de la contre-porte ; • la prise est bien compatible avec la fiche de l’appareil. Autrement, faire remplacer la fiche par un technicien agréé (voir Assistance) ; n’utiliser ni rallonges ni prises multiples. Après installation de l’appareil, le câble d’alimentation électrique et la prise de courant doivent être facilement accessibles. Le câble ne doit être ni plié ni trop écrasé. Afin d’éviter tout danger, faire changer le cordon d’alimentation abîmé, par le fabricant ou par son service aprèsvente. (Voir Assistance)
- Après remplissage du réservoir à sel, le voyant SEL* s’éteint.
Allumer la machine à l'aide de la touche ON/OFF, choisir la langue désirée en utilisant les touches indiquées par les flèches. (la langue programmée en usine est l'anglais) Appuyer sur la touche OK pour valider. Appuyer sur la touche correspondant à ESC pour quitter ou attendre quelques secondes.
« Cadenas ». Une autre pression sur la touche désactive cette fonction. Entrer dans le menu à l'aide de la touche SÉLECTIONS ; il est possible de décider d'une activation automatique du verrouillage de touches qui intervient 10/30 secondes après le début du programme.
Bandeau de commandes***
Pas besoin de rincer préalablement à l'eau courante. Ranger la vaisselle de manière à ce qu’elle ne bouge pas pour éviter tout risque de renversement, ranger les saladiers et les casseroles ouverture tournée vers le bas et les parties concaves ou convexes en position oblique pour permettre à l'eau d'atteindre toutes les surfaces et de s'écouler complètement. Veiller à ce que les couvercles, manches, poêles et plateaux ne gênent pas la rotation des bras de lavage. Placer les petits objets dans le panier à couverts. La vaisselle en plastique et les poêles anti-adhésives ont tendance à retenir les gouttes d'eau et leur degré de séchage sera par conséquent inférieur à celui de la vaisselle en céramique ou en acier. Les objets légers (tels que les récipients en plastique) doivent être rangés, de préférence. dans le panier supérieur et placés de manière à ce qu'ils ne risquent pas de se déplacer. Après avoir chargé le lave-vaisselle, s’assurer que les bras de lavage tournent librement.

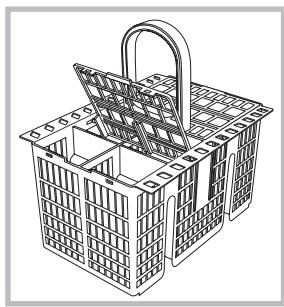

Le panier à couverts est équipé de grilles supérieures permettant de mieux ranger les couverts. Le panier à couverts non séparable doit être placé obligatoirement dans la partie avant du panier inférieur.

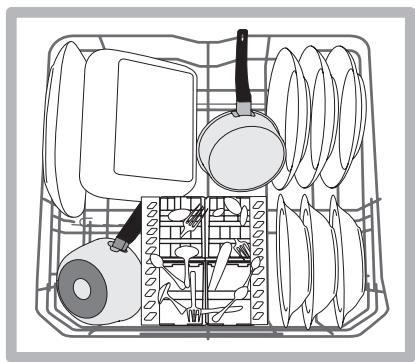

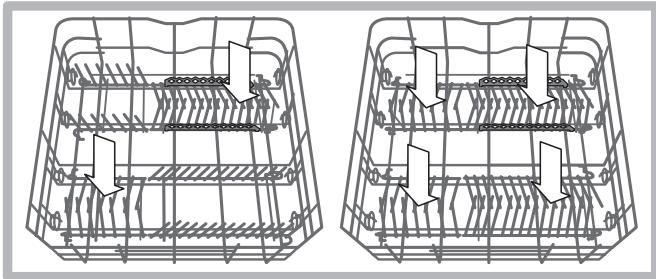

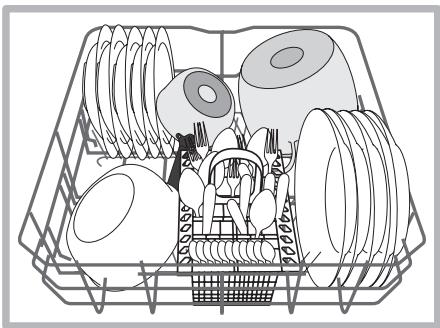

Le panier inférieur peut contenir des casseroles, des couvercles, des assiettes, des saladiers, des couverts etc. Les assiettes et les couvercles de grandes dimensions doivent être rangés, de préférence, sur les côtés du panier.

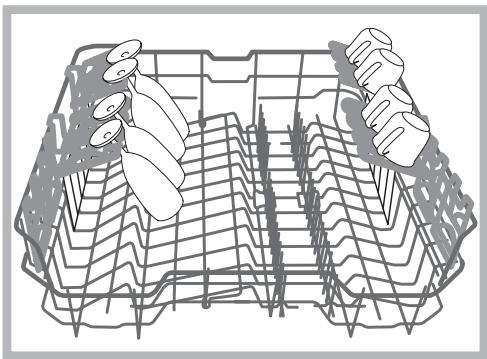

Réservé au chargement de la vaisselle fragile et légère : verres, tasses, soucoupes, saladiers bas.

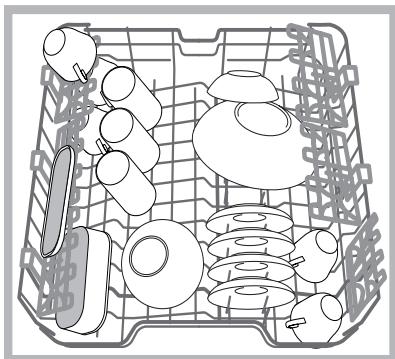

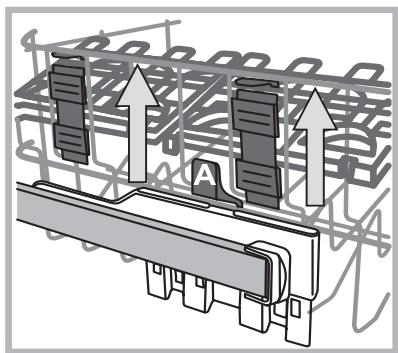

Le panier supérieur est réglable en hauteur selon les besoins : en position haute, il permet de ranger de la vaisselle encombrante dans le panier inférieur ; en position basse, il permet d'exploiter au mieux l'espace des clayettes et des secteurs rabattables en créant plus de place de rangement vers le haut.
Pour faciliter le rangement de la vaisselle, il est possible de régler le panier supérieur en position haute ou basse. Régler de préférence la hauteur du panier quand ce dernier est VIDE. Ne JAMAIS soulever ou abaisser le panier d’un seul côté.

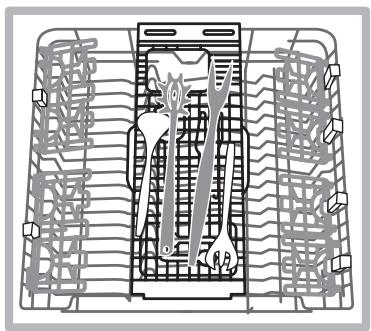

Certains modèles de lave-vaisselle sont dotés d’un plateau coulissant qui peut être utilisé pour contenir les couverts à service ou les tasses de petite taille. Pour de meilleures performances de lavage, éviter de mettre sous le plateau de la vaisselle encombrante.
• Couverts et vaisselle en bois. • Verres décorés et fragiles, vaisselle artisanale artistique ou ancienne. Leurs décors ne sont pas résistants. • Parties en matière synthétique ne résistant pas à la température. • Vaisselle en cuivre ou en étain. • Vaisselle sale de cendre, cire, graisse lubrifiante ou encre. Les décors sur verre, les pièces en aluminium ou argent risquent de changer de couleur et de blanchir en cours de lavage. Certains types de verre (les objets en cristal par exemple) deviennent opaques après de nombreux lavages.
Causes : • Type de verre et procédé de fabrication du verre. • Composition chimique du produit de lavage. • Température de l'eau du programme de rinçage.
• N'utiliser que des verres et de la porcelaine garantis par le fabricant comme résistants au lavage en lave-vaisselle. • Utiliser un produit de lavage délicat pour vaisselle. • Sortir les verres et les couverts du lave-vaisselle le plus rapidement possible après la fin du programme.
Mettre en marche le lave-vaisselle
2. Appuyer sur la touche ON-OFF : l'afficheur ainsi que les voyants du tableau s'allument. 3. Ouvrir la porte et doser le produit de lavage (voir Charger le
5. Pour sélectionner le programme selon le type de vaisselle et son degré de saleté (voir tableau des programmes), appuyer sur les flèches de sélection des programmes. 6. Sélectionner les options de lavage* . 7. Appuyer sur la touche Départ/Pause pour faire démarrer le lavage : 8. L'affichage de Lavage terminé signale la fin du programme. Eteindre l’appareil en appuyant sur la touche ON-OFF, fermer le robinet de l’eau et débrancher la fiche de la prise de courant. 9. Attendre quelques minutes avant de sortir la vaisselle pour éviter de se brûler. Décharger les paniers en commençant par celui du bas. - Pour réduire sa consommation d'énergie, la machine s'éteint automatiquement dans certaines conditions de nonutilisation prolongée.
Un bon résultat de lavage dépend aussi d’un bon dosage du produit de lavage. Un excès de produit de lavage ne lave pas mieux et pollue l’environnement. Selon le degré de salissure, le dosage peut être adapté au cas par cas en utilisant un produit de lavage en poudre ou liquide. En cas de vaisselle normalement sale, utiliser environ 35 g (produit de lavage en poudre) ou 35ml (produit liquide). En cas d'utilisation de tablettes, une seule suffit. En cas de vaisselle peu sale ou précédemment rincée à l'eau, réduire considérablement la quantité de produit de lavage. Pour un bon résultat de lavage, suivre également les instructions reportées sur l'emballage. Pour toute autre demande de renseignements, s'adresser aux services d'aide aux consommateurs des fabricants de produits de lavage. Pour ouvrir le distributeur de produit de lavage, actionner le dispositif d'ouverture « A »
: pour changer un cycle de lavage en cours, éteindre puis rallumer l’appareil par une pression prolongée sur la touche ON/OFF, sélectionner ensuite le nouveau programme et les options désirées.
Appuyer sur la touche Départ/Pause, le message PAUSE est affiché. Ouvrir la porte en faisant attention à la vapeur chaude qui s’échappe et introduire la vaisselle. Appuyer sur la touche Départ/Pause : le cycle redémarre. En cas de sélection d'un départ différé, une fois le compte à rebours terminé, le cycle de lavage ne démarre pas, il reste en Pause. Toute pression sur la touche Départ/Pause pour mettre l’appareil en pause, stoppe le programme. Pendant cette phase, aucun changement de programme n’est possible.
1. Doser le produit de lavage en consultant le Tableau des programmes pour introduire une quantité appropriée. Dans le bac B, un indicateur de niveau indique quelle est la quantité maximale de de lavage, liquide ou en poudre, pouvant être utilisée pour chaque cycle. 2. Eliminer les résidus de produit de lavage sur les bords du bac et fermer le couvercle jusqu’au déclic. 3. Fermer le couvercle du distributeur de produit de lavage en le poussant vers le haut jusqu'à enclenchement du dispositif de fermeture. Le distributeur à produits de lavage s'ouvre automatiquement selon le programme, au moment voulu. En cas d'utilisation de produits de lavage tout en un, utiliser l'option TABLETTES qui adapte le programme de lavage de manière à toujours obtenir les meilleurs résultats de lavage et de séchage possibles. N’utiliser que du produit de lavage spécial lave-vaisselle. NE PAS UTILISER de produits pour laver la vaisselle à la main. Une utilisation excessive de produit de lavage peut laisser des résidus de mousse en fin de cycle. L’utilisation de tablettes de lavage n’est conseillée que pour les modèles qui prévoient l’option TABLETTES MULTIFONCTIONS. Pour obtenir des performances de lavage et de séchage optimales, utiliser des produits de lavage en poudre, du liquide de rinçage et du sel.
ECODESIGN REGULATION Le cycle de lavage ECO cest le programme standard auquel se rfrent les donnes de ltiquette-nergie. Ce cycle est prvu pour le lavage de la vaisselle normalement sale et est le programme le plus efficace en termes de consommation dnergie et deau pour ce type de vaisselle. Pour consommer moins, utiliser le lave-vaisselle pleine charge. Consommations en stand-by: Consommation en left-on mode: 5 W - Consommation en off-mode: 0,5 W Tableau des consommations pour les cycles principaux* Conditions standard* Consommation d’énergie (KWh/cycle)
Note pour les laboratoires d’essai : pour toutes informations sur les conditions d’essai comparatif EN, s’adresser à : ASSISTENZA_EN_LVS@indesitcompany.com
La sélection, la modification ou l’annulation des OPTIONS n’est possible qu’après avoir choisi le programme de lavage et avant d’appuyer sur la touche Départ/Pause. Seules les options compatibles avec le programme choisi peuvent être sélectionnées. Si une option n’est pas compatible avec le programme sélectionné, (voir tableau programmes) le symbole correspondant clignote rapidement 3 fois. En cas de sélection d’une option incompatible avec une option précédemment sélectionnée, celle-ci clignote 3 fois de suite puis s'éteint, tandis que la dernière sélection effectuée reste allumée. Pour désactiver une option sélectionnée par erreur, appuyer à nouveau sur la touche correspondante.
Possibilité de différer le départ du programme de 1 à 24 heures : 1. Sélectionner le programme de lavage désiré et toute autre option éventuelle ; appuyer sur les flèches de DÉPART DIFFÉRÉ pour sélectionner à quel moment faire démarrer le cycle de lavage. (1h, 2h, etc.) 2. Confirmer le choix à l'aide de la touche DÉPART/PAUSE, le compte à rebours commence et l'écran affiche Démarrage dans... 3. A l’expiration du délai d’attente, le symbole de DÉPART DIFFÉRÉ s’éteint et le programme démarre. Pour désactiver un DÉPART DIFFÉRÉ, appuyer sur la touche DÉPART DIFFÉRÉ jusqu’à affichage de OFF. Aucune sélection de Départ différé n'est plus possible en cours de cycle.
Après avoir sélectionné le programme, appuyer sur la touche Short Time. Pour désactiver cette option, appuyer à nouveau sur la même touche.
Une température plus élevée pendant le rinçage final et une phase de séchage prolongée permettent d'améliorer le séchage. L’ option EXTRA DRY prolonge la durée du programme.
En cas d’utilisation de tablettes multifonction, appuyer sur la touche TABLETTES MULTIFONCTION, le symbole correspondant s'allume. Pour désactiver cette option appuyer à nouveau sur la touche. L’option « Tablettes Multifonctions » prolonge la durée du programme. L’utilisation de tablettes n'est conseillée que si l'option correspondante est prévue, elle est déconseillée pour les programmes qui ne prévoient pas l’utilisation de tablettes multifonction.
L’option est disponible avec les programmes : Intensif et Normal. La sélection de cette option et du programme intensif active le lavage ZONE POWER. Ce lavage est parfait pour un chargement mixte particulièrement sale comme par ex. des poêles, des casseroles, des plats incrustés ou de la vaisselle difficile à laver (râpe, moulin à légumes, couverts très sales). La pression d'aspersion est renforcée, la température de lavage augmente assurant un lavage optimal sur la saleté tenace. La sélection de cette option et du programme Normal active le lavage ZONE VERTE. Cette fonction permet de réduire la consommation d'eau et d'énergie. Résultats de lavage et de séchage optimaux ; la durée du cycle est prolongée. Charger uniquement le panier sélectionné.
Le programme demi-charge permet de laver une petite vaisselle et de faire des économies d’eau, d’électricité et de produit de lavage. Pour sélectionner le programme, appuyer sur la touche DEMI-CHARGE : le voyant correspondant s’allume. Une autre pression sur la touche DEMI-CHARGE permet de désactiver l’option. Ne pas oublier de réduire de moitié la quantité de produit de lavage.
Ne pas utiliser de sel alimentaire ou industriel ni de produits vaisselle pour lavage à la main. Se conformer aux instructions reportées sur l’emballage. En cas d’utilisation d’un produit multifonction, pas besoin d’ajouter de produit de rinçage mais nous conseillons par contre d’ajouter du sel, surtout en cas d’eau dure ou très dure. (Se
• quand le voyant PRODUIT DE RINÇAGE* du bandeau s’allume, une réserve de produit de rinçage pour 1-2 cycles est encore disponible ;

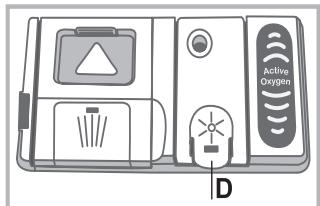

2. Introduire le produit de rinçage avec précaution jusqu'au niveau maximal de l'ouverture de remplissage en évitant tout débordement. Si cela se produit, nettoyer aussitôt avec un chiffon sec. 3. Fermer le couvercle jusqu'au déclic. Ne JAMAIS verser le liquide de rinçage directement à l'intérieur de la cuve.
Allumer le lave-vaisselle à l'aide de la touche ON/OFF, appuyer sur la touche Sélections, utiliser les touches indiquées par les flèches pour entrer dans le menu «Dureté de l'eau ». Le niveau sélectionné sera affiché (l'adoucisseur d'eau est réglé en usine
5 niveaux maximum puis appuyer sur la touche OK pour sauvegarder le réglage sélectionné. - Pour quitter, attendre quelques secondes ou appuyer sur la touche correspondant à ESC ou bien éteindre l’appareil à l’aide de la touche ON/OFF. En cas d’utilisation de tablettes de lavage multifonction, remplir tout de même le réservoir à sel. Tableau de dureté de l’eau niveau 1 2 3 ** avec 1 lavage par jour
Le réservoir à sel qui se trouve dans la partie inférieure du lavevaisselle (voir Description) doit être rempli : • quand le flotteur vert* n’est plus visible à travers le couvercle du sel ; • quand le voyant SEL* du bandeau s’allume ; 1. Sortir le panier inférieur et dévisser le couvercle du réservoir dans le sens inverse des aiguilles d’une montre. 2. Lors de la première mise en service : remplir le réservoir d’eau à ras bord. 3. Utiliser l’entonnoir* (voir figure) pour remplir le réservoir de sel à ras bord (1 kg environ). Il est tout à fait normal qu’il y ait un peu d'eau qui déborde. 4. Enlever l’entonnoir*, éliminer les résidus de sel sur le filetage. Avant de revisser le couvercle, il faut le rincer à l’eau courante en le plaçant tête en bas et en faisant couler l’eau à travers les quatre fentes en étoile situées dans la partie inférieure du couvercle. (bouchon avec flotteur vert*) Nous conseillons d’effectuer cette opération à chaque chargement de sel. Fermer soigneusement le couvercle pour éviter que du produit de lavage pénètre à l’intérieur du réservoir pendant le lavage (cela pourrait endommager irrémédiablement l'adoucisseur).
Choisir le niveau désiré ; appuyer sur la touche OK pour sauvegarder le réglage effectué. Pour quitter, attendre quelques secondes ou appuyer sur la touche correspondant à ESC ou bien éteindre l’appareil à l’aide de la touche ON/OFF. Le niveau de dosage du produit de rinçage peut être réglé sur ZÉRO, dans ce cas, le produit de rinçage ne sera pas débité et le voyant produit de rinçage ne s'allumera pas en cas d'absence de ce dernier. Possibilité de sélectionner jusqu'à 4 niveaux maximum selon le modèle de lave-vaisselle. • si la vaisselle présente des traces, régler sur des chiffres plus bas (1-2). • s’il y a des gouttes d’eau ou des taches de calcaire, le régler sur des chiffres plus élevés (3-4). Chaque lave-vaisselle est équipé d’un adoucisseur d’eau qui, grâce à du sel régénérant spécial lave-vaisselle, fournit de l’eau de lavage sans calcaire. Ce lave-vaisselle permet d’opérer un réglage pour réduire la
• Fermer le robinet de l'eau après chaque lavage pour éviter tout risque de fuites. • Débrancher la fiche de la prise de courant lors du nettoyage de l’appareil et pendant tous travaux d’entretien.
• Pour nettoyer la cuve intérieure et enlever toute tache, utiliser un chiffon imbibé d’eau additionnée d’un peu de vinaigre.
• Nettoyer régulièrement les joints d’étanchéité de la porte et des bacs à produits de lavage avec une éponge humide. On évitera ainsi les incrustations de déchets d’aliment qui sont les principaux responsables de la formation de mauvaises odeurs.
Nettoyer les filtres régulièrement. Ne pas utiliser le lave-vaisselle sans filtres ou avec filtre mal fixé. • Après quelques lavages, contrôler le groupe filtrant et, si nécessaire, le laver soigneusement à l’eau courante avec une petite brosse non métallique en procédant comme suit : 1. tourner le filtre cylindrique C dans le sens inverse des aiguilles d’une montre pour le sortir de son emplacement (fig. 1). 2. Exercer une légère pression sur les ailettes latérales du gobelet filtre B pour le faire sortir (Fig. 2) ; 3. Dégager le filtre inox A. (fig. 3). 4. Examiner la cavité et éliminer tout résidu de nourriture. NE JAMAIS RETIRER la protection de la pompe de lavage
Les deux bras de lavage sont tous deux démontables. Pour démonter le bras supérieur, il faut dévisser sa bague en plastique en tournant dans le sens inverse des aiguilles d’une montre. Remonter le bras gicleur supérieur en veillant à ce que la face percée du plus grand nombre d’orifices soit bien orientée vers le haut. Pour démonter le bras de lavage inférieur, pousser sur les languettes situées sur les côtés et tirer vers le haut.
Faute de quoi, un engorgement pourrait se produire au point d’arrivée de l’eau et endommager le lave-vaisselle . Nettoyer, périodiquement le filtre d’entrée de l’eau situé à la sortie du robinet. - Fermer le robinet de l’eau. - Dévisser l’extrémité du tuyau d’arrivée de l'eau, retirer le filtre et le laver soigneusement à l’eau courante. - Remettre le filtre en place et visser le tuyau.
• Débrancher les raccordements électriques et fermer le robinet de l’eau. • Laisser la porte entrouverte. • Au retour, effectuer un lavage à vide.
• La fiche n’est pas bien branchée dans la prise de courant. • La porte du lave-vaisselle n’est pas bien fermée
• Le tuyau de vidange de l’eau est plié (voir Installation). • L’évacuation de l’évier est bouchée. • Le filtre est bouché par des déchets de nourriture.
• Excès de mousse : le produit de lavage n’est pas bien dosé ou n’est pas approprié. (voir Mise en marche et utilisation).
Produit de rinçage et sel). • Le couvercle du réservoir à sel n’est pas bien fermé. • Il n’y a plus de produit de rinçage ou son dosage est insuffisant.
• Il n’y a plus de produit de rinçage ou son dosage est insuffisant (voir Produit de rinçage et sel). • Le réglage du produit de rinçage n’est pas approprié. • La vaisselle est en matériau anti-adhésif ou en plastique.
• La vaisselle n’est pas bien rangée. • Les bras de lavage ne tournent pas librement. • Le programme de lavage n’est pas assez puissant (voir Programmes). • Excès de mousse : le produit de lavage n’est pas bien dosé ou n’est pas approprié. (voir Mise en marche et utilisation). • Le couvercle du réservoir à produit de rinçage n'est pas bien fermé. • Le filtre est sale ou bouché (voir Entretien et soin). • Il manque du sel régénérant (voir Produit de rinçage et sel).
(le voyant ON/OFF se met à clignoter, le symbole « Robinet fermé »s'allume et le message suivant est affiché : Absence d'eau. Ouvrir le robinet, au bout de quelques secondes il y aura affichage de F 06).
• Le tuyau d’arrivée de l’eau est plié (voir Installation). • Ouvrir le robinet, l’appareil se met en marche au bout de quelques minutes. • L’appareil s’est bloqué car personne n’a donné suite aux bips d’avertissement. Eteindre l’appareil à l’aide de la touche ON/OFF, ouvrir le robinet et au bout de quelques secondes rallumer en appuyant à nouveau sur la même touche. Reprogrammer l’appareil et le remettre en marche.
Filtre arrivée eau bouché. (le voyant ON/OFF se met à clignoter, le symbole « Filtre »s'allume et le message F 07 est affiché)
éviter tout risque d’inondation, débrancher la fiche de la prise de courant. S’assurer que le filtre d’arrivée de l’eau n’est pas bouché par des impuretés. (voir chapitre « Entretien et Soin »)
Abmessungen DE 1. 2. 3. 4. DE
2. Drücken Sie die ON-OFF-Taste: das Display und die Kontrollleuchten auf dem Bedienfeld leuchten auf. DE
Die optimale Leistung der Programme "Schnell und Express 30´" ist dann gewährleistet, wenn die Anzahl der angegebenen Maßgedecke eingehalten wird. * Das Sparprogramm Eco (Öko), das den Anforderungen der DE Abstellen der Wasser- und Stromversorgung 2. Druk op de ON-OFF toets: het display en de controlelampjes op het bedieningspaneel gaan aan. 3. Open de deur en doseer het afwasmiddel (zie Het
- si la carga es reducida, activar la opción Media carga* (ver Puesta en funcionamiento y uso). • Si el suministro de energía eléctrica prevé horarios de ahorro energético, realizar los lavados en los horarios con tarifa reducida. La opción Inicio diferido* (ver Puesta en funcionamiento y uso) puede ayudar a organizar los lavados en ese sentido. Detergentes sin fosfatos, sin cloro y con contenido de enzimas • Se aconseja utilizar detergentes sin fosfatos y sin cloro, que son los más indicados para proteger el medio ambiente. • Las enzimas ejercen una acción particularmente eficaz con temperaturas próximas a los 50°C, por lo tanto, utilizando detergentes con enzimas se pueden elegir lavados a bajas temperaturas y obtener los mismos resultados que si se realizaran a 65°C. • Para evitar derroches, dosificar el detergente correctamente, teniendo en cuenta las indicaciones del fabricante, la dureza del agua, el grado de suciedad y la cantidad de vajilla. Aún siendo biodegradables, los detergentes contienen elementos que alteran el equilibrio de la naturaleza.
• Es necesaria la vigilancia de un adulto para que los niños no jueguen con el electrodoméstico. • El aparato ha sido fabricado para un uso de tipo no profesional en el interior de una vivienda. • El aparato debe ser utilizado para el lavado de vajilla de uso doméstico, sólo por personas adultas y según las instrucciones contenidas en este manual. • El aparato no se debe instalar al aire libre, ni siquiera si el lugar está protegido, porque es muy peligroso dejarlo expuesto a la lluvia o a las tormentas. • No tocar el lavavajillas con los pies descalzos. • No desconectar la clavija de la toma de corriente tirando del cable sino sujetando la clavija. • Es necesario cerrar el grifo de agua y desconectar la clavija de la toma de corriente antes de realizar operaciones de limpieza y mantenimiento. • En caso de avería, no acceder nunca a los mecanismos internos para intentar su reparación. • No apoyarse ni sentarse sobre la puerta abierta: el aparato podría voltearse. • La puerta no debe dejarse abierta, ya que podría causar tropiezos. • Conservar el detergente y el abrillantador fuera del alcance de los niños. • Los embalajes no son juguetes para los niños. Si la longitud del tubo de carga no es adecuada, dirigirse a una tienda especializada o a un técnico autorizado (ver Asistencia). La presión del agua debe estar comprendida entre los valores indicados en la tabla de Datos técnicos (ver al lado).
Algunos modelos poseen un dispositivo adicional de seguridad New Acqua Stop*, que los protege contra inundaciones aún en caso de rotura del tubo de alimentación.
En ningún caso se debe cortar el tubo de carga de agua porque contiene partes bajo tensión. • la toma sea capaz de soportar la carga máxima de potencia de la máquina indicada en la placa de características ubicada en la contrapuerta
• la tensión de alimentación esté dentro de los valores indicados en la placa de características ubicada en la contrapuerta; • la toma sea compatible con la clavija del aparato. Si no es así, solicitar la sustitución a un técnico autorizado (ver Asistencia); no utilizar prolongaciones ni tomas múltiples. Una vez instalado el aparato, el cable de alimentación eléctrica y la toma de corriente deben ser fácilmente accesibles. El cable no se debe plegar ni comprimir. Si el cable de alimentación está dañado, deberá ser cambiado por el fabricante o por su Servicio de Asistencia Técnica a fin de prevenir riesgos. (Ver Asistencia)
El panel de control posee un sistema “Touch Control”; una leve presión con los dedos sobre los símbolos activa el mando. La máquina dispone de señales sonoras/tonos (según el modelo de lavavajillas)) que indican la presión del mando: encendido, fin de ciclo, etc. Los símbolos/testigos/indicadores luminosos presentes en el panel de control/display, pueden variar de color, parpadear o tener luz fija. (según el modelo de lavavajillas). En el display aparece información sobre el tipo de ciclo programado, la fase de lavado/secado, el tiempo residual, la temperatura, etc.
Tecla AJUSTES Esta tecla permite seleccionar: visualización del logotipo, volumen de tonos/señales acústicas, elección del idioma, regulación del abrillantador, regulación de la dureza del agua, bloqueo de las teclas. Placa de características Panel de mandos***
Tecla opción Secado Extra
Es conveniente colocar los objetos livianos (por ejemplo, los recipientes de plástico) en el cesto superior, de modo que no puedan moverse. Una vez terminada la carga, comprobar que los rociadores giren libremente.
El cesto de los cubiertos tiene rejillas superiores para facilitar la disposición. El cesto se debe colocar sólo en la parte delantera del cesto inferior.
Para asegurarse un buen lavado, seguir las instrucciones del envase del detergente. En caso de dudas, dirigirse al servicio de asesoramiento del fabricante del detergente. Para abrir el depósito de detergente, accionar el dispositivo de apertura “A”.
Si no se ha seleccionado el programa deseado, es posible cambiarlo, siempre que esté recién empezado: una vez comenzado el lavado, para cambiar el ciclo de lavado, apagar la máquina pulsando ON/OFF/Reset; volver a encenderla y seleccionar nuevamente el programa y las opciones deseadas.
Pulsar la tecla Inicio/Pausa; el display indica PAUSA. Abrir la puerta teniendo cuidado con el escape de vapor e introducir la vajilla. Pulsar la tecla Inicio/Pausa: el ciclo se reanuda. Si se ha programado el arranque diferido, llegado el momento del inicio, el ciclo de lavado no comienza sino que permanece en Pausa. Al pulsar la tecla Inicio/Pausa para poner la máquina en pausa, el programa se interrumpe. En esta fase no se puede cambiar el programa.
Si durante el lavado se abre la puerta (el display indica CERRAR LA PUERTA) o se produce un corte de corriente, el programa se interrumpe. Cuando se cierra la puerta o vuelve la corriente, el programa se reanuda a partir del punto en el que se había interrumpido.
Si se utilizan detergentes combinados, se recomienda la opción TABS, que adecua el programa para lograr el mejor resultado de lavado y secado posible. Utilizar sólo detergente para lavavajillas. NO UTILIZAR detergentes para lavado a mano. Un uso excesivo de detergente puede dejar residuos de espuma al finalizar el ciclo. El uso de las pastillas se aconseja sólo en los modelos que poseen la opción PASTILLAS MULTIFUNCIÓN. Las mejores prestaciones de lavado y secado se obtienen con el uso de detergente en polvo, abrillantador líquido y sal.
El número y el tipo de programas y opciones varían según el modelo de lavavajillas. Indicaciones para la selección de programas y dosis de detergente Lavado ecológico de bajo consumo energético, adecuado para vajilla y ollas. 29 g/ml + 6 g/ml** – 1 Tab
1. Abrir el depósito “D” pulsando y levantando la lengüeta de la tapa; 2. Introducir el abrillantador con precaución hasta alcanzar la marca del nivel máximo, sin que desborde. Si esto sucede, limpiar rápidamente con un paño seco. 3. Cerrar la tapa hasta el encastre. No verter NUNCA el abrillantador directamente en el interior de la cuba.
ON/OFF, pulsar la tecla Ajustes, y con las teclas indicadas por las flechas entrar en el menú “Regulación abrillantador”. El nivel ajustado aparece en el display (el ajuste de fábrica del
Este lavavajillas admite una regulación para reducir la contaminación y optimizar las prestaciones del lavado en función de la dureza del agua. El grado de dureza del agua se puede averiguar en la empresa de suministro de agua potable.
La sal regeneradora elimina la cal del agua evitando que se deposite sobre la vajilla. El depósito de sal está ubicado en la parte inferior del lavavajillas (ver Descripción) y se debe llenar: • cuando el flotador verde* no se ve al observar el tapón de la sal; • cuando en el panel se enciende el testigo FALTA SAL*; 1. Extraer el cesto inferior y desenroscar el tapón del depósito en sentido antihorario. 2. Sólo para el primer uso: llenar el depósito de agua hasta el borde. 3. Poner el embudo* (ver la figura) y llenar el depósito de sal hasta el borde (aprox. 1 kg); es normal que desborde un poco de agua. 4. Sacar el embudo*, eliminar los residuos de sal de la boca de entrada; enjuagar el tapón bajo el agua corriente antes de enroscarlo, poniéndolo cabeza abajo y haciendo fluir el agua por las cuatro ranuras dispuestas en forma de estrella en la parte inferior del tapón. (tapón con flotador verde*) Es aconsejable realizar esta operación cada vez que se carga la sal. Cerrar bien con el tapón para evitar que en el depósito entre detergente durante el lavado (podría dañarse irremediablemente el ablandador). Cuando sea necesario, cargar sal antes de un ciclo de lavado para eliminar la solución salina desbordada del depósito de sal.
79 La puerta no se cierra
