MODE D'EMPLOI THEMA C23 SAUNIER DUVAL

La chaudière qui simplifie la vie

NOTICE d'installation et d'emploi

Utilisateurs, prenez note !

La désignation de votre chaudière est inscrite sur l'instruction collée à l'intérieur du portillon.

Reportez-vous au chapitre "Présentation" page 3, vous y trouvez la description des fonctions de base.

que vous apportez à votre chaudière. Le sommaire "Utilisateur" ci-dessous vous renvoie au chapitre vous

concernant directement une bonne utilisation de votre chaudière.

Sommaire général

Caractéristiques techniques 4-6

Circuit hydraulique 7

Conditions d'installation 8

Conception du circuit chauffage 8

Conception du circuit sanitaire 9

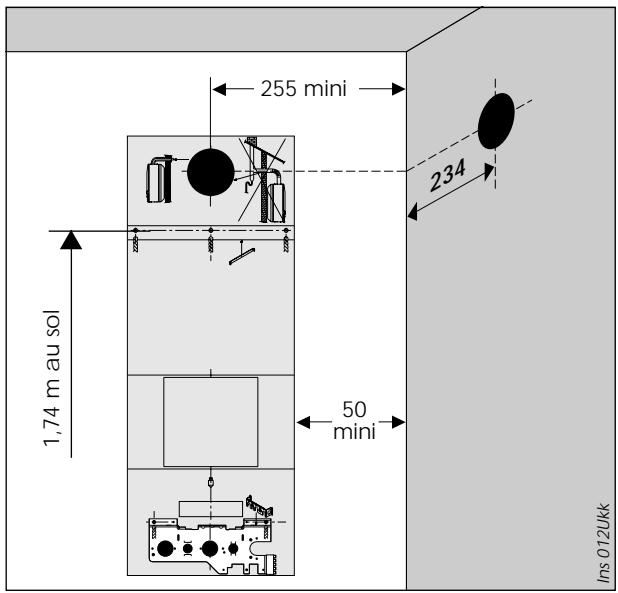

Emplacement de la chaudière 9

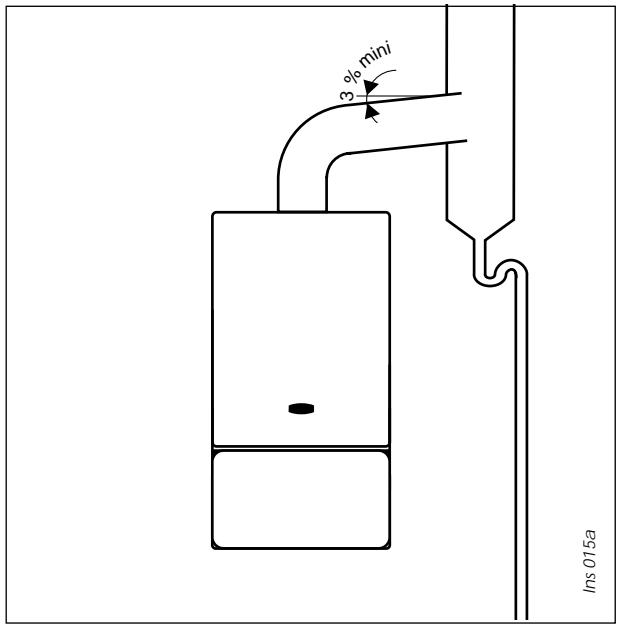

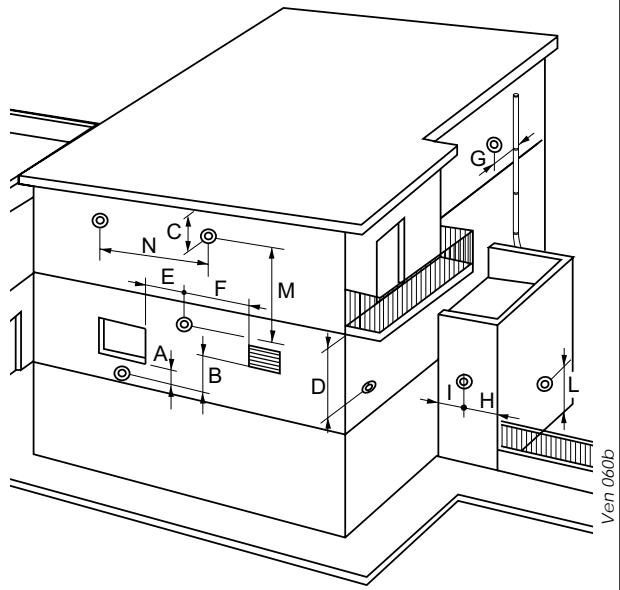

Évacuation des gaz brûlés 9

Sorties ventouse 10-11

Pose des canalisations 12

Mise en place de la chaudière 12

Raccordement électrique 13

Mise en service 14

Fonctionnement/Allumage 15

Sécurités de fonctionnement/remplissage..... 16

Réglages 17

Vidange 18

Changement de gaz 18

Entretien 18

Garantie 18

Sommaire utilisateur

Presentsation

Fonctionnement/Allumage 15

Sécurités de fonctionnement/remplissage...... 16

Entretien 18

Garantie 18

• Les chaudières THEMAPPLUSF sont de type étanches, c'est-à-dire que l'évacuation des produits de combustion et l'entrée d'air se fait par une ventouse. Ce principe offre de nombreux avantages tels que : - Installation dans des encombrements réduits sans nécessité d'aération du local.
• Multiples configurations d'installation en fonction des contraintes des locaux.
• Les chaudières THEMAPPLUS C sont des chaudières de type atmosphérique, c'est-à-dire que l'air du local où est installée la chaudière sert à la combustion du brûleur. Il est donc important que l'installation soit réalisée dans le respect des normes en vigueur notamment en matière d'aération du local.

Elles doivent être raccordées à un conduit d'évacuation des gaz brûlés à tirage naturel (cheminée).

• Les modèles V (conformes aux normes NF D 35 337 et NF 35 413) sont prévus pour être raccordés sur une installation de Ventilation Mécanique Contrôlée et sont équipés, en usine, d'un dispositif de sécurité qui provoque l'arrêt total de la chaudière en cas d'anomalie.

Rappel: Conformément à l'arrêté du 30 mai 1989, les installations nouvelles de Ventilation Mécanique Contrôlée doivent être équipées d'un dispositif de sécurité collective intercompartimentant le fonctionnement de chacune des chaudières en cas d'arrêt de l'extracteur.

Homologation

Les chaudières THEMAPPLUS F 23 E (N° CE 49AU3048), THEMAPPLUS C 23 E (N° CE 49AU3047) et THEMAPPLUS C 23 E V (N° CE 49BL3105) sont conformes aux exigences essentielles de la directive "Appareils à gaz" 90/396/CEE (29/06/1990) et à la directive "Rendement des chaudières" 92/42/CEE.

THEMAPPLUS F 23 E: Chaudières à double service (chauffage + eau chaude instantanée): puissance variable entre 8,9 kW et 23,3 kW et allumage électronique.

THEMAPPLUS C 23 E (V) : Chaudières à double service (chauffage + eau chaude instantanée) : puissance entre 8,7 kW et 23 kW et allumage électronique.

Catégorie gaz :

Les chaudières sont de catégorie gaz II2E+3+, c'est-à-dire qu'elles fonctionnent soit au gaz naturel (G20/G25) soit au butane (G30) ou au propane (G31).

Accessoires

Différents accessoires sont disponibles : ventouses concentriques, thermostats d'ambiance... Pour obtenir des informations détaillées sur ces diverses possibilités, consultez votre revendeur habituel.

La chaudière est livrée en deux colis séparés :

• la chaudiere,
• la plaque de raccordement

Poids net: 38 kg Poids brut:40kg

THEMAPPLUS f 23 e

La chaudière est livrée en trois colis séparés :

• la chaudiere,
• la plaque de raccordement
• la ventouse

Poids net: 40kg Poids brut:42kg

	THENIAPLUS C 23E	THENIAPLUS F 23E
Puisance utile en chauffage,ajustable de... (kW)a... (kW)	8,723	8,723	8,923,3
Rendement sur P.C.I. (%)	90	90	91,5
Température départ chauffage maxi.(°C)	90	90	90
Régulation chauffage régiable par l'utilisateur entre 38 et 87°C
Vase d'expansion circuit chauffage, capacité utile(I)	5	5	5
Capacité maxi. de l'installation à 75°C(I)	120	120	120
Soupape de sécurité, pression maxi de service(bar)	3	3	3
Évacuation des gaz brûléspar conduit Ø (mm)par tube ventouse Ø (mm)	125/	125/	/60
Entrée air fraispar tube ventouse Ø (mm)	/	/	100
Débit d'air neuf (1013 mbar - 0 °C)(m3/h)	40	/	60
Débit extraction ( 20 °C - 1013 mbar)(m3/h)	/	100	/
Débit d'évacuation des gaz brûlés(g/s)	21,7	21,7	17,5
Température fumée(°C)	124	124	130
Valeur des produits de la combustionCO mesuré (ppm)CO2(%)NOx mesuré (ppm)	244,7-	244,7	156,0-
Puisance en eau chaude,auto. variable de ... (kW)a... (kW)	8,723	8,723	8,923,3
Température eau chaude maxi.(°C)	65	65	65
Débit seul de fonctionnement en sanitaire(I/min.)	1,4	1,4	1,4
Débit spécifique pour un Δ T de 30 K (débit de puissance de 8,3 I/min.)(I/min.)	11	11	11
Pression d'alimentation mini(bar)	0,5	0,5	0,5
Pression d'alimentation maxi(bar)	10	10	10
Tension d'alimentation(V)	230	230	230
Intensité(A)	0,9	0,9	1,0
Puisance maxi absorbée(W)	210	210	240
Protection électriche	IPX4D	IPX4D	IPX4D

Courbe débit/pression THEMAPLUS C 23 E (V)

1 Bypass fermé Ouvert 1/4 tour 3 Ouvert 1/2 tour 4 Ouvert 1 tour 5 Ouvert 2 tours

Gaz (référence 15°C-1013 mbar)	THEMAPLUST23E
Gaz Naturel (G 20)	THEMAPLUSC23EV

Ø injecteur brûleur	(mm)	1,20	1,20	1,20
Ø diaphragme	(mm)	5,2	5,2	5,2
Pression d'alimentation	(mbar)	20	20	20
Pression au brûleur maxi.	(mbar)	9,9	9,9	10,5
Pression au brûleur mini.	(mbar)	1,8	1,8	1,3
Débit à puissance maxi.	(m3/h)	2,71	2,71	2,7
Débit à puissance mini.	(m3/h)	1,11	1,11	1,13

Ø injecteur brûleur	(mm)	0,70	0,70	0,73
Ø diaphragme	(mm)	4,8	4,8	4,2
Pression d'alimentation	(mbar)	29	29	29
Pression au brûleur maxi.	(mbar)	23,5	23,5	21,4
Pression au brûleur mini.	(mbar)	4	4	3,8
Débit à puissance maxi.	(kg/h)	2,02	2,02	2,01
Débit à puissance mini.	(kg/h)	0,83	0,83	0,84

Gaz Nature (G 25)

Ø injecteur brûleur	(mm)	1,20	1,20	1,20
Ø diaphragme	(mm)	5,2	5,2	5,2
Pression d'alimentation	(mbar)	25	25	25
Pression au brûleur maxi.	(mbar)	12,3	12,3	12,7
Pression au brûleur mini.	(mbar)	1,8	1,8	1,3
Débit à puissance maxi.	(m3/h)	2,88	2,88	2,87
Débit à puissance mini.	(m3/h)	1,11	1,11	1,15

Propane (G 31)

Ø injecteur brûleur	(mm)	0,70	0,70	0,73
Ø diaphragme	(mm)	4,8	4,8	4,2
Pression d'alimentation	(mbar)	37	37	37
Pression au brûleur maxi.	(mbar)	30,4	30,4	27,5
Pression au brûleur mini.	(mbar)	4	4	3,5
Débit à puissance maxi.	(kg/h)	1,99	1,99	1,98
Débit à puissance mini.	(kg/h)	0,82	0,82	0,74

Courbe débit/pression THEMAPPLUS F 23 E

Bypass fermé

Ouvert 1/4 tour

Ouvert 1/2 tour

Ouvert 1 tour

Ouvert 2 tours

Puissances, rendement et pertes selon NF D 30-002 (sur PCS)

• THEMAPPLUS C 23 E (V): Niveau de performances en chauffage: B 500 (Pa50: émission calorifique totale durant l'arrêt du brûleur = 358 W).

THERMAPUS C 23 E puissance maximale	Température chaudière	Température de départ dans les conditions de base	Pm (W) (puissance utilis moyenne)	Rm (Rendement utilis moyen sur P.C.S)	Chaudière dans volumehabitable		Chaudière horsvolumehabitable
					Pam (W) (Pertes à l'arrêt)	Ppm (W) (Pertes par parois)	Pam (W) (Pertes à l'arrêt)	Ppm (W) (Pertes par parois)
maintenue constante	81°C et plus	22714	0,797	458	259	545	302
	de 66 à 80°C	23000	0,807	376	208	450	249
	de 51 à 65°C	23228	0,815	246	136	314	174
	jusqu'à 50°C	23456	0,823	166	92	229	127
varie avec les besoin de chauffage	81°C et plus	23313	0,818	204	113	271	150
	de 66 à 80°C	23456	0,823	166	92	229	127
	de 51 à 65°C	23592	0,828	128	71	189	105
	jusqu'à 50°C	23741	0,833	93	51	151	83

THERMAPUS C 23 E puissance maximaile	Température chaudière	Température de départ dans les conditions de base	Pm (W) (puissance utile moyenne)	Rm (Rendement utile moyen sur P.C.S)	Chaudière dans volume habitable		Chaudière hors volume habitable
					Pam (W) (Pertes à l'arrêt)	Ppm (W) (Pertes par parois)	Pam (W) (Pertes à l'arrêt)	Ppm (W) (Pertes par parois)
maintenue constante	81°C et plus	8584	0,738	468	259	545	302
	de 66 à 80°C	8700	0,748	376	208	450	249
	de 51 à 65°C	8898	0,765	246	136	314	174
	jusqu'à 50°C	9026	0,776	166	92	229	127
varie avec les besoin des chauffage	81°C et plus	8968	0,771	204	113	271	150
	de 66 à 80°C	9026	0,776	166	92	229	127
	de 51 à 65°C	9084	0,781	128	71	189	105
	jusqu'à 50°C	9142	0,786	93	51	151	83

Puissances, rendement et pertes selon NF D 30-002 (sur PCS)

• THEMAPPLUS F 23 E : Niveau de performances en chauffage : B 300 (Pa50: émission calorifique totale durant l'arrêt du brûleur = 105 W).

THERMAPLUS F 23 E puissance maximaile	Température chaudière	Température de départ dans les conditions de base	Pm (W) (puissance utilis moyenne)	Rm (Rendement utilis moyen sur P.C.S)	Chaudière dans volume habitable		Chaudière hors volume habitable
					Pam (W) (Pertes à l'arrêt)	Ppm (W) (Pertes par parois)	Pam (W) (Pertes à l'arrêt)	Ppm (W) (Pertes par parois)
maintenue constante	81°C et plus	23017	0,815	137	130	160	150
	de 66 à 80°C	23300	0,825	110	104	132	124
	de 51 à 65°C	23328	0,826	72	68	92	87
	jusqu'à 50°C	23497	0,832	49	46	67	63
varie avec les besoin de chauffage	81°C et plus	23356	0,827	60	57	79	75
	de 66 à 80°C	23497	0,832	49	46	67	63
	de 51 à 65°C	23638	0,837	38	35	55	52
	jusqu'à 50°C	23780	0,842	27	26	44	42

THERMALPUS F 23E puissance maximaile	Température chaudière	Température de départ dans les conditions de base	Pm (W) (puissance utilis moyenne)	Rm (Rendement utilis moyen sur P.C.S)	Chaudière dans volume habitable		Chaudière hors volume habitable
					Pam (W) (Pertes à l'arrêt)	Ppm (W) (Pertes par parois)	Pam (W) (Pertes à l'arrêt)	Ppm (W) (Pertes par parois)
maintenue constante	81°C et plus	8780	0,737	137	130	160	150
	de 66 à 80°C	8900	0,747	110	104	132	124
	de 51 à 65°C	9042	0,759	72	68	92	87
	jusqu'à 50°C	9162	0,769	49	46	67	63
varie avec les besoin de chauffage	81°C et plus	9102	0,764	60	57	79	75
	de 66 à 80°C	9162	0,769	49	46	67	63
	de 51 à 65°C	9221	0,774	38	35	55	52
	jusqu'à 50°C	9281	0,779	27	26	44	42

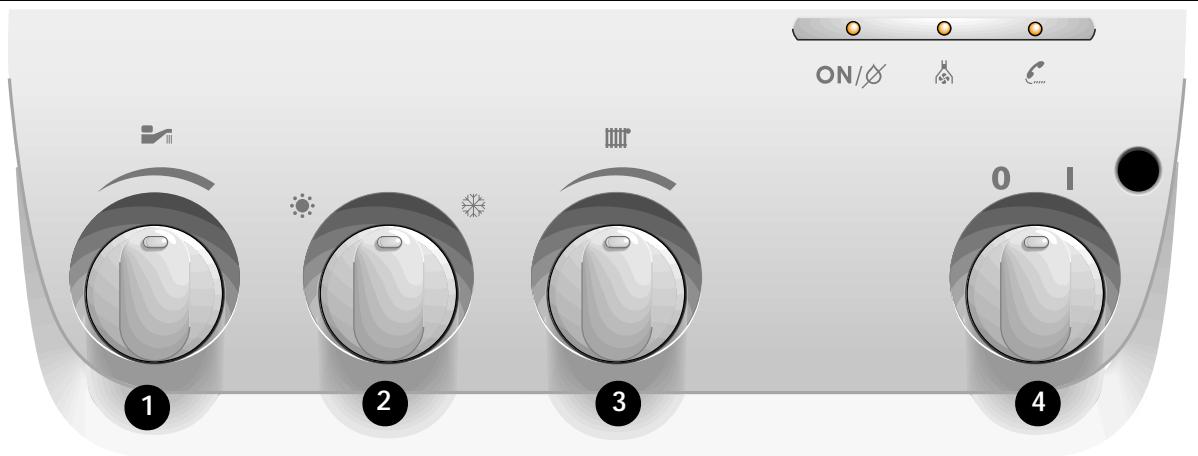

1 - Boîtier d'allumage 2 - Bouton de réglage de la température chauffage. 3 - Bouton de réglage de la température sanitaire 4 - Manothermometre. 5 - Clapet anti-retour 6 - Vase d'expansion. 7 - Circulateur. 8 - Dégazeur. 9 - Brûleur. 10 - Échangeur. 11 - Mécanisme gaz. 12 - Limiteur de température chauffage et sanitaire 13 - Électrode d'allumage. 14 - Sécurité de surchauffe. 15 - Électrode de contrôle flamme. 16 - Sécurité manque d'eau 17 - Sécurité de refoulement cheminée (SRC) 18 - Sécurité VMC pour les modèles V 19 - Robinet gaz manuel 20 - Ballon de micro-accumulation 21 - Résistance de maintien température 22 - Capteur de température du ballon 23 - Fusible de sécurité sur ballon 24 - Soupape de sécurité sanitaire 8 bars

A - Retour chauffage B - Arrivée eau froide C - Départ chauffage D - Départ eau chaude E - Arrivée gaz

1 - Boîtier d'allumage 2 - Bouton de réglage de la température chauffage. 3 - Bouton de réglage de la température sanitaire 4 - Manothermometre. 5 - Clapet anti-retour 6 - Vase d'expansion 7 - Circulateur. 8 - Dégazeur. 9 - Bruleur. 0 - Échangeur. 1 - Mécanism gaz. 2 - Limiteur de température chauffage et sanitaire 13 - Électrode d'allumage. 14 - Sécurité de surchauffe. 15 - Électrode de contrôle flamme. 16 - Sécurité manque d'eau 17 - Extracteur 18 - Pressostat 19 - Robinet gaz manuel 20 - Ballon de micro-accumulation 21 - Résistance de maintain en température 22 - Capteur de température du gallon 23 - Fusible de sécurité sur ballon 24 - Soupape de sécurité sanitaire 8 bars

A - Retour chauffage B - Arrivée eau froide C - Départ chauffage D - Départ eau chaude E - Arrivée gaz

Bâtiments d'habitation

L'installation et l'entretien de l'appareil doivent être effectués par un professionnel qualifié conformément aux textes réglementaires et règles de l'art en vigueur, notamment :

• Arrêté du 2 août 1977 Règles Techniques et de Sécurité applicables aux installations de gaz combustibles et d'hydrocarbures liquéfiées situées à l'intérieur des bâtiments d'habitation et de leurs dépendances.
• Norme DTUP 45-204 - Installations de gaz (ancienne) DTUN°61-1 - Installations de gaz - Avril 1982 + additif n°1 Juillet 1984) en particulier pour ce qui concerne :
• le volume du local
• les surfaces ouvrant sur l'extérieur
• l'évacuation des produits de combustion
• Règlement Sanitaire Départemental. Entre autres : La présence sur l'installation d'une fonction de disconnection de type CB, à zones de pressions différentes non contrôlables répondant aux exigences fonctionnelles de la norme NF P 43-011, destinée à éviter les retours d'eau de chauffage vers le réseau d'eau potable, est requise par les articles 16.7 et 16.8 du Règlement Sanitaire Départemental-type. Pour les appareils raccordés au réseau électrique
• Norme NF C 15-100 pour les raccordements électriques et, en particulier, l'obligation de raccordement à une prise de terre (NF C 73-600).

Établissements recevant du public

L'installation et l'entretien de l'appareil doivent être effectués conformément aux textes réglementaires et règles de l'art en vigueur, notamment :

• Règlement de sécurité contre l'incendie et la panique dans les établissements recevant du public :

Prescriptions générales

Pour tous les appareils :

• Articles GZ

Installations au gaz combustibles et hydrocarbures liquéfiés.

Ensuite, suivant l'usage :

• Articles CH

Chauffage, ventilation, réfrigération, conditionnement d'air et production de vapeur et d'eau chaude sanitaire.

b) Prescriptions particulières à chaque type d'établissements recevant du public (hôpitaux, magasins, etc...)

Certificat de conformité : par application de l'article 25 de l'arrêté du 02/08/77 modifié et de l'article 1 de l'arrêté modificatif du 05/02/99, l'installateur est tenu d'établir un certificat de conformité apprové par les ministres chargés de la construction et de la sécurité du gaz.

• de modulo 2 après réalisation d'une installation de gaz neuve,
• de modulo 4 après remplacement d'une chaudière par une nouvelle.

Conception du circuit chauffage

• Les chaudières THEMAPPLUS peuvent être intégrées à tous les types d'installation : bi-tube, monotube série ou dérivé, plancher chauffant...
• Les surfaces de chauffe peuvent être constituées de radiateurs, de convecteurs ou d'aérothermes.

Attention: si les matériaux utilisés sont de natures différentes, il peut se produire des phénomènes de corrosion. Dans ce cas, il est recommandé d'ajouter à l'eau du circuit chauffage un inhibiteur, dans les proportions indiquées par son fabricant, qui évitera la production de gaz et la formation d'oxydes.

• Les sections des canalisations seront déterminées selon les méthodes habituelles en utilisant la courbe débit/pression (pages 4 et 5). Le réseau de distribution sera calculé selon le débit correspondant à la puissance réellement nécessaire, sans tenir compte de la puissance maximale que peut fournir la chaudière. Il est toutefois recommandé de prévoir un débit suffisant pour que l'écart de température entre départ et retour soit inférieur ou égal à 20°C. Le débit minimal est de 500 l/h.
• Le trace des tuyauteries sera conçu afin de prendre toutes dispositions nécessaires pour éviter les poches d'air et faciliter le dégazage permanent de l'installation. Des purgeurs devront être prévus à chaque point haut des canalisations ainsi que sur tous les radiateurs.
• Le volume d'eau total admissible pour le circuit de chauffage dépend, entre autres, de la charge statique à froid. Le vase d'expansion incorpore à la chaudière est livré gonflé à 0,5 bar (soit une charge statique de 5 mCE) et autorise un volume maxi de 120 litres pour une température moyenne du circuit radiateurs de 75°C et une pression maxi de service de 3 bars. Il est possible de modifier, à la mise en service, cette pression de gonflage en cas de charge statique plus élevé.
• Prévoir un robinet de vidange au point le plus bas de l'installation.
• Dans le cas d'utilisation de robinets thermostatiques, ne pas en équiper la totalité des radiateurs en veillant à poser ces robinets dans les locaux à fort apports et jamais dans le local où est installé le thermostat d'ambiance.

S'il s'agit d'une ancienne installation, il est indispensable de rincer le circuit radiateurs avant d'installer la nouvelle chaudière.

• Le circuit de distribution sera réalisé de préférence en tubes cuivre.

Eviter au maximum les pertes de charge : limiter le nombre de coudes, utiliser des robinetteries à faible section de passage afin de permettre un débit suffisant.

• La chaudière peut fonctionner avec une pression d'alimentation minimale de 0,5 bar mais avec un faible débit. Un meilleur comportement d'utilisation sera obtenu à partir de 1 bar de pression d'alimentation.

Emplacement de la chaudière

Déterminer la position de la chaudière en ayant soin :

• De réserver une distance latérale minimale d'environ 50 mm de chaque côté de l'appareil afin de préserver l'accessibilité,
• De respecter la hauteur minimale de 1,80m pour le bas du coupe-tirage dans le cas où celui-ci sert de ventilation haute (modèles C). Cette condition est satisfaite si la barrette de fixation est positionnée à 1,74m du sol, D'éviter la fixation sur une cloison légère,
• D’éviter de placer la chaudière au-dessus d’un appareil dont l’usage serait préjudiciable (cuisinière émettant des vapeurs grasses, machine à laver le linge, etc…) ou dans un local dont l’atmosphère serait corrosive ou chargée de poussières abondantes (pour chaudière de type C)

L'applique de raccordement sert de gabarit de montage. Elle permet de réaliser tous les raccordements et d'effectuer les essais d'étanchéité sans que la chaudière soit en place. Elle se compose d'une plaque de raccordement, d'une barrette de fixation et d'un gabarit de pose.

La mise en place de l'ensemble doit être effectuée conformément au descriptif dessiné sur le gabarit.

Si la chaudière n'est pas mise en place immédiatement, protéger les différents raccords afin que plâtre et peinture ne puissent compromettre l'étanchéité du raccordement ultérieur.

Évacuation des gaz BRULES themapplus c 23 e

• Le conduit d'évacuation doit être réalisé de façon à ce qu'en aucun cas l'eau de condensation pouvant provenir du conduit ne puisse ruisseler dans la chaudière. Par ailleurs, la partie horizontale du conduit d'évacuation doit avoir une pente d'au moins 3% vers le haut sauf si cette partie mesure moins de 1 mètre.
• Pour les modèles V (raccordés sur Ventilation Mécanique Contrôlée):
• Prévoir une longueur de tuyaux d'évacuation qui soit la plus courte possible et éviter les coudes.
• Ce tuyau et la bouche d'extraction doivent résister à la condensation éventuelle des produits de combustion ainsi qu'à leur température d'environ 150°C.
• respecter le diamètre de la buse d'évacuation et d'extraction.

Attention: La vérification du dispositif intégré de sécurité VMC (Ventilation Mécanique Contrôlée) se fera avant la mise en place du conduit d'évacuation des gaz brûlés.

• Obturer la buse d'évacuation de la chaudière, le brûleur étant allumé à sa puissance maximale.

• La mise en sécurité de l'appareil doit se produire après environ 2 minutes de fonctionnement et se traduire par l'arrêt complet de la chaudière.

Différentes configurations de sortie ventouse sont réalisables sur vos chaudières Saunier Duval. En voici quelques exemples. N'hésitez pas à consulter votre revendeur pour obtenir des informations supplémentaires sur les autres possibilités et les accessoires associés.

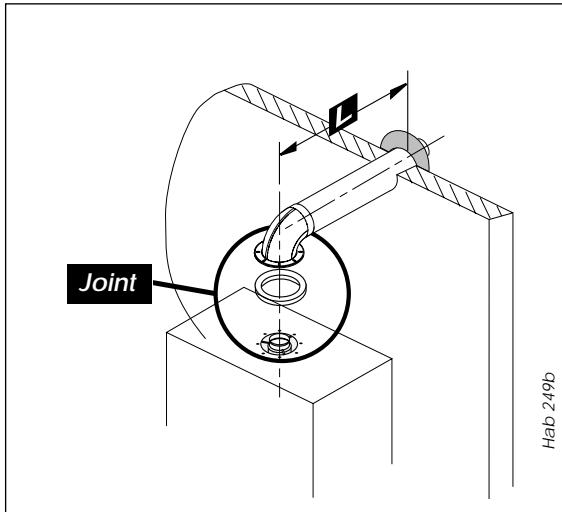

SYSTÉME VENTOUSE CONCENTRIQUE HORIZONTALE Ø 60 et Ø 100 mm (installation de type C12)

Perte de charge maximale : 60 Pa.

Cette valeur maximale est atteinte avec une longueur de ventouse (L) de 3 m et un coude. Toutes les fois qu'un coude supplémentaire est nécessaire (ou 2 à), la longueur (L) doit être réduite d'un mètre.

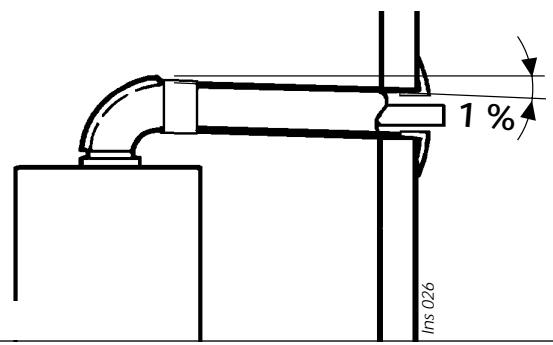

Les tuyaux de ventouse doivent avoir une pente d'environ 1% vers l'extérieur afin d'évacuer de possibles condensations.

Distances minimales (en mm) à respecter pour le positionnement des terminaux de ventouse

A-Sous une fenetre 600 B-Sous une bouche d'aération 600 C-Sous une gouttiere 300 D-Sous un balcony 300 E - D'une fenetre adjacente 400 F - D'une fenetre d'aération adjacente 600 G-De tubes d'évacuation verticaux ou horizontalaux 600 H-D'un angle de I'edifice 300 I - D'une rentree de I'edifice 1000 L - Du sol ou d'un autre étage 1800 M - Entre deux terminaux verticaux 1500 N - Entre deux terminaux horizontaux 600

Hab 249b

SYSTEME VENTOUSE VERTICALE

80 et 125 mm (installation de type C32)

Perte de charge maximale : 60 Pa.

Cette valeur maximale est atteinte avec une longueur de ventouse L de 7,5 m et l'adaptateur.

Recommandations normatives :

Installations de type C12 et C32 : les orifices des terminaux en conduits séparés doivent déboucher dans un même carré de 50 cm de côté.

Ven027a

Conduit collectif pour chaudieres etanches (installation de type C42)

Perte de charge maximale : 60 Pa. Cette valeur maximale est atteinte avec une longueur horizontale de 3 mètres. Tout coude supplémentaire réduit cette longueur de 1 m.

Les liaisons au conduit seront réalisées à l'aide du kit 85676. Consulter votre revendeur qui vous renseignera sur les différentes possibilités de raccordement aux conduits collectifs.

PLAQUE de raccordement

La plaque de raccordement est équipée de gauche à droite, de :

A - retour chauffage avec manette de replissage (m). B - arrivée eau froide avec manette de replissage (p). C - départ chauffage avec robinet d'isolement (q), vis de vidange (r) et soupape de sécurité (s). D - raccord départ eau chaude sanitaire. E - arrivée gaz avec robinet manuel. F - disjoncteur.

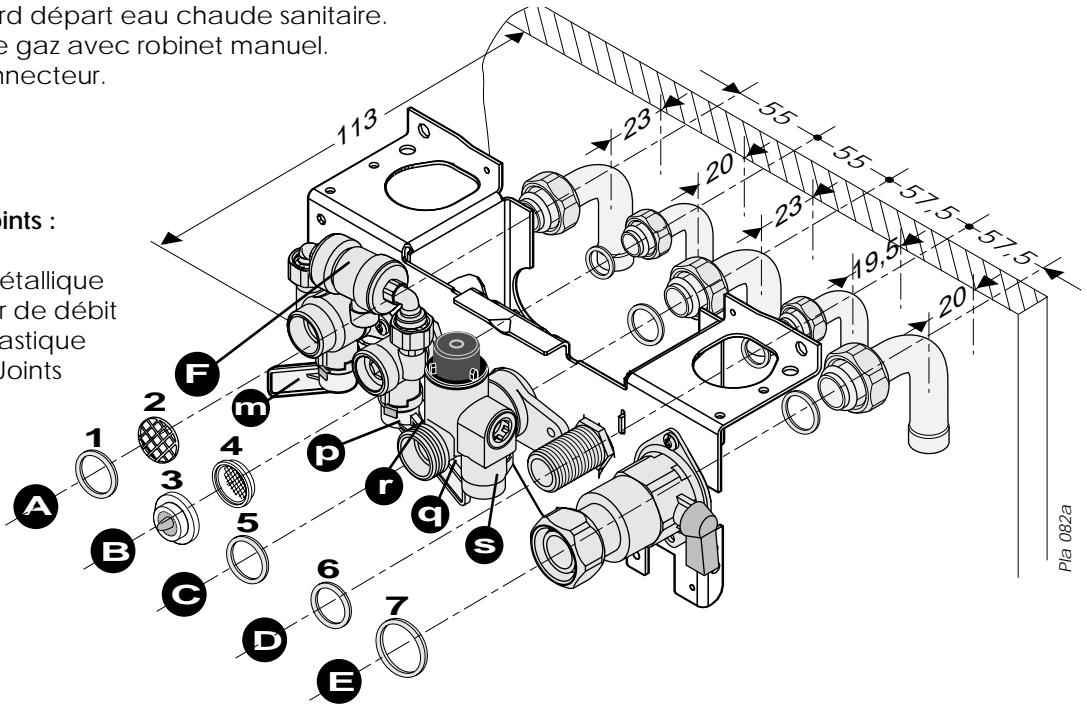

Filtres et joints :

1 - Joint 2 - Filtre métallique 3 - Limiteur de débit 4 - Filtre plastique 5, 6 et 7 - Joints

Raccorder les canalisations sur la plaque support en respectant l'ordre des arrivées et des départs.

Important : n'utiliser que les joints d'origine fournis avec l'appareil. Ne pas braser les raccords montés en place, cette opération risquant d'endommager les joints et les étanchéités des robinets.

mamelon mâle 20 x 27 (3/4" gaz) avec douille coude à souder pour tube cuivre 18 x 20.

Raccordements "sanitaires"

mamelon mâle 15 x 21 (1/2" gaz) avec douille coude à souder pour tube cuivre 14 x 16.

Raccordements "gaz"

mamelon male 20 x 27 (3/4" gaz) avec douille coudee à souder pour tube cuivre 16 x18.

Le circuit d'évacuation de la soupape de sécurité et du disjoncteur devra compter un dispositif qui rende visible l'écoulement de l'eau. Ce dispositif (par exemple, un entonnoir à l'air libre) doit être placé aussi près que possible de la chaudière.

Pose de la chaudière

Avant d'effectuer toute opération, il est nécessaire de procéder au nettoyage soigné des canalisations à l'aide d'un produit approprié afin d'éliminer les impuretés telles que limailles, soudures, huiles et graisses diverses. Ces corps étrangers seraient susceptibles d'être entrainés dans la chaudière, ce qui en perturberait le fonctionnement.

NB : Un produit solvant risque d'endommager le circuit.

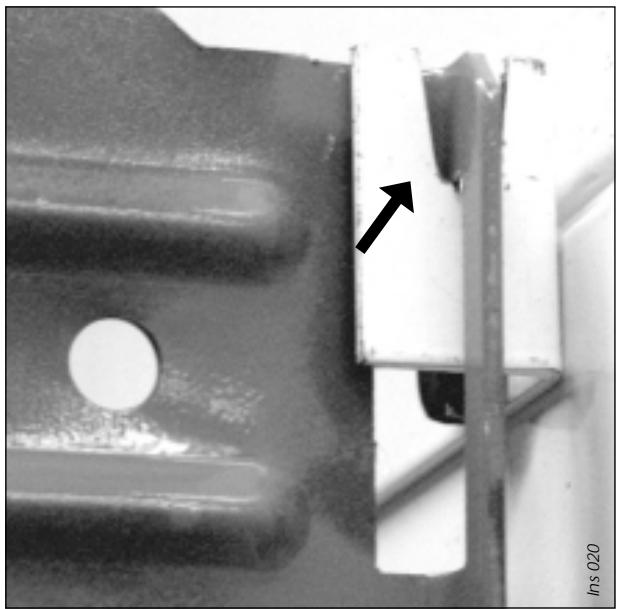

• Engager les pattes supérieures de la chaudière sur la barrette de retenue.

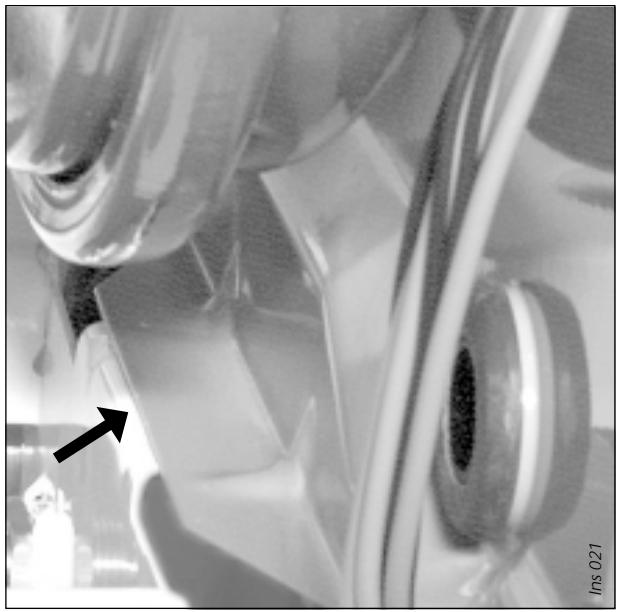

• Laisser descendre la chaudière et la faire reposer sur la plaque support.
• Mettre en place le filtre ts raccords entre la chaudière et la plaque de raccordement.

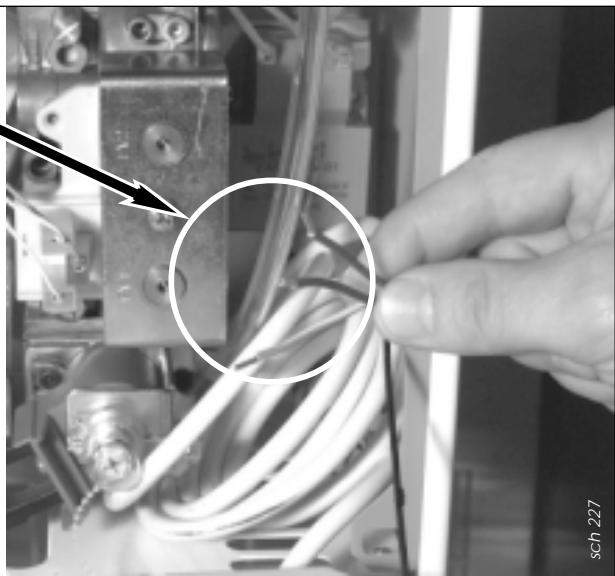

Branchement de l'alimentation électrique

• Raccorder le câble d'alimentation de la chaudière au réseau 230 V monophasé + terre.

Selon les normes en vigueur, ce raccordement doit être réalisé par l'intermédiaire d'un interrupteur à action bipolaire ayant une ouverture de contact d'au moins 3 mm.

Important : Veillez à respecter le raccordement phase et neutre sur la chaudière.

Attention: le cordon d'alimentation intégré à la chaudière est spécifique. Si vous souhaitez le remplacer, le commander uniquement à un ServiceAprèsVente agréé Saunier Duval Eau Chauffage sous la référence 57251.

Raccordement du thermostat d'ambiance

• Connecter les fils du thermostat 24V et de la résistance anticipatrice sur les trois bornes du bornier (E) comme illustré sur la figure ci-dessous. S'il n'est pas prévu de thermostat d'ambiance sur l'installation, laisser le pontet sur les deux bornes supérieures du bornier.

Important: le connecteur est destiné au raccordement d'un thermostat 24 V. En aucun cas, il ne doit recevoir d'alimentation du réseau 230 V.

Laisser le pontet dans le cas où l'installation ne compte pas de thermostat d'ambiance.

Thermostat d'ambiance 24 V

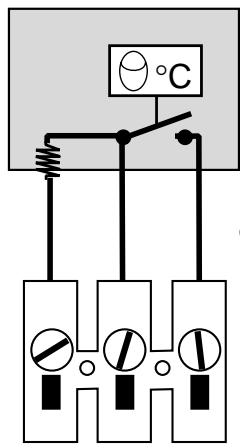

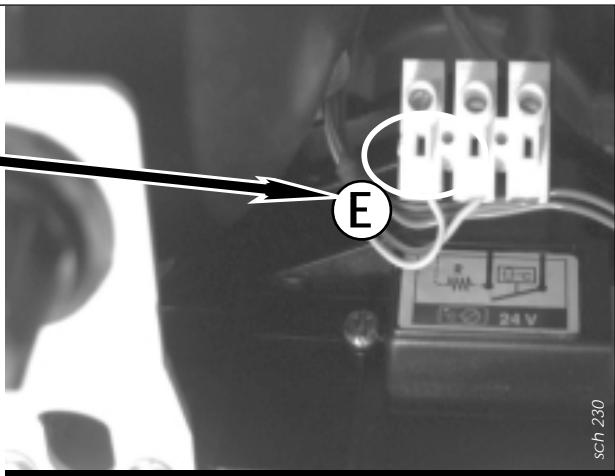

Raccorder le thermostat d'ambiance 24 V sur le bornier comme représenté ci-contre

Alimentation gaz

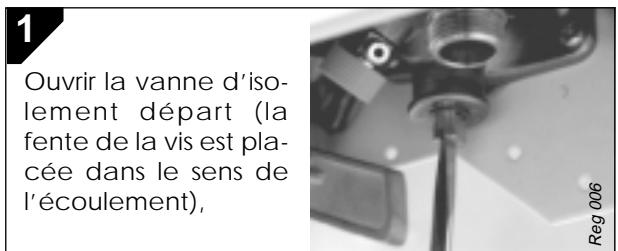

• Ouvrir le robinet du compteur.
• Vérifier l'étanchéité du raccordement gaz.
• S'assurer que le compteur laisse bien passer le débit nécessaire, lorsque tous les appareils à gaz de l'installation sont en service.

Alimentation électrique

• S'assurer que la chaudière est bien alimentée sous 230V.

La plaque de raccordement est livrée dans cette position avec les deux clips tirés.

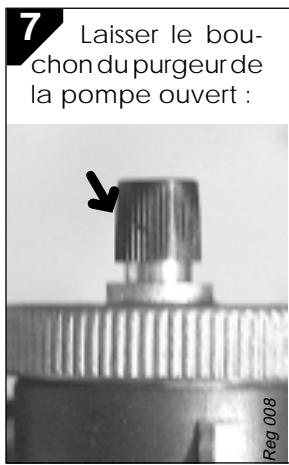

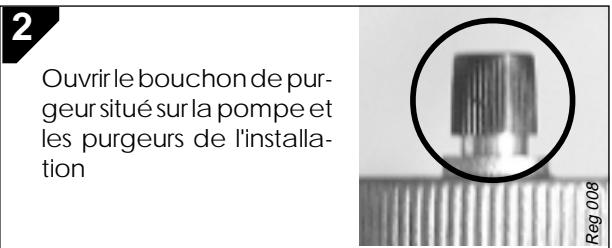

Placer les manettes (m) et (p) en position de remplissage puis pousser les deux clips qui serviront de butée pour l'utilisateur,

1 - Régulation de la température de l'eau chaude 2 - Sélecteur été/hiver 3 - Régulation de la température de l'eau du circuit chauffage 4 - Sélecteur marche/arrêt

S'assurer que :

• la chaudière est alimentée électriquement
• le robinet gaz est ouvert

Puis positionner le sélecteur sur 1

Arrêt de la chaudière : sélectionner (0) du bouton marche/arrêt

Sélection mode été/hiver

Été eau chaude sanitaire seule

Hiver (chauffage + eau chaude)

Régulation de la température de l'eau chaude

Ouvrir un robinet d'eau chaude. Tourner le bouton de réglage afin d'obtenir la température d'eau désirée suivant le début de puissance.

Régulation de la température du chauffage

Tourner le bouton de réglage afin d'obtenir une température d'eau adaptée aux besoins et régler le thermostat d'ambiance à la température souhaitée.

Signalisation de défauts

Témoin de mise sous tension et clignote lorsque l'installation manque d'eau. Témoin de sécurité refoulement cheminée (modèles C) ou génome de mise en sécurité après détention d'une anomalie sur le circuit air (modèles F). Témoin de début nécessitant l'intervention d'un S. A. V.

Protection contre le gel

Pour une absence de quelques jours, positionner le bouton sur : afin de préserver l'installation du gel. En cas d'absence prolongée, se reporter au chapitre "Vidange" page 18.

Sécurité de refoulement cheminée (THEMAPPLUS C)

S'il se produit une obstruction, même partielle, du conduit de cheminée, le système de sécurité constitué d'un thermostat bilame provoque l'arrêt de l'appareil : le voyant s'allume.

Tenter une remise en route en mettant le sélecteur sur 0, attendre 10 secondes, puis remettre sur I. En cas d'échec, prévenez votre installateur ou le service après-vente/agréé le plus proche.

Important : il est interdit de mettre hors service la sécurité de refoulement cheminée. Toute intervention sur le système de sécurité devra se faire par un technicien qualifié et à l'aide des pièces de rechange que Saunier Duval Eau Chaude Chauffage tient à votre disposition.

Sécurité sur le début d'air (THEMAPPLUS F)

Si un défaut est détecté au niveau de l'extraction ou de l'aspiration de l'air, le système de sécurité interrompt le fonctionnement de la chaudière et le voyant s'allume. Dans ce cas, prévenir votre service après-vente agréé le plus proche.

En cas de coupure de gaz

La chaudière se met en sécurité puis tente trois remises en route automatique. En cas d'échec, la chaudière reste en sécurité et le voyant s'allume. Dans ce cas, prévenez votre installateur ou le service après-vente le plus proche.

En cas de coupure de courant

La chaudière cesse de fonctionner.

Dès que l'alimentation électrique est rétablie, la chaudière se remet automatiquement en service.

Sécurité de surchauffe/sécurité individuelle VMC

Si un incident entraîne l'arrêt de la chaudière par action de la sécurité (thermostat bilame à réarmement manuel), appeler votre service après-vente agréé le plus proche.

Notez dans le cas d'une utilisation dans un ensemble collectif, l'installation comporte un dispositif de sécurité collective qui arrête la chaudière en cas d'anomalie sur le dispositif général. L'appareil se remet automatiquement en service sans aucune intervention dès que le système de sécurité l'autorise.

Présence d'air dans les canalisations :

• Purger l'air contenu dans les radiateurs et réajuster la pression. Si les apports deviennent trop fréquents, avertir le service après-vente car il peut s'agir :
• de fuites légères sur l'installation et dont il faudrait rechercher l'origine;
• d'une corrosion du circuit de chauffage auquel il faudrait remédier par un traitement approprié de l'eau du circuit.

Fusible de température

Le fusible placé en partie haute du galllon permet d'éviter toute surchauffe de l'eau dans le galllon.

Important: Une installation de chauffage central ne peut pas fonctionner correctement si elle n'est pas remplie d'eau et bien débarrassée de l'air contenu à l'origine. Si ces conditions ne sont pas remplies, du bruit d'ébullition de l'eau dans la chaudière et du bruit de chute d'eau dans les radiateurs pourrait apparaître.

Remplissage de l'installation

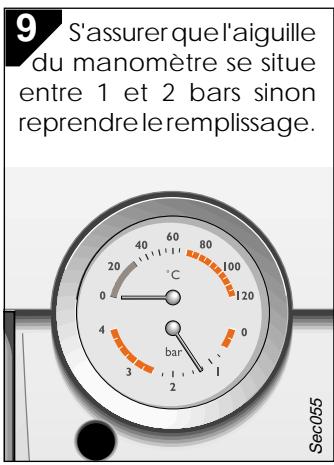

Si la pression lue au manomètre est inférieure à 1 bar, ou si le voyant ∅ clignote, replir l'installation comme suit :

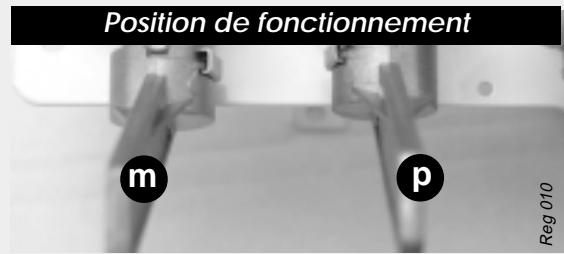

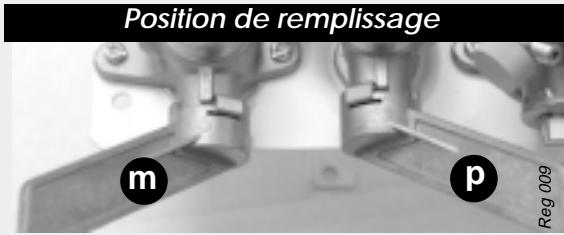

• Mettre les manettes (m) et (p) en position de replissage comme représenté sur la figure ci-dessous.

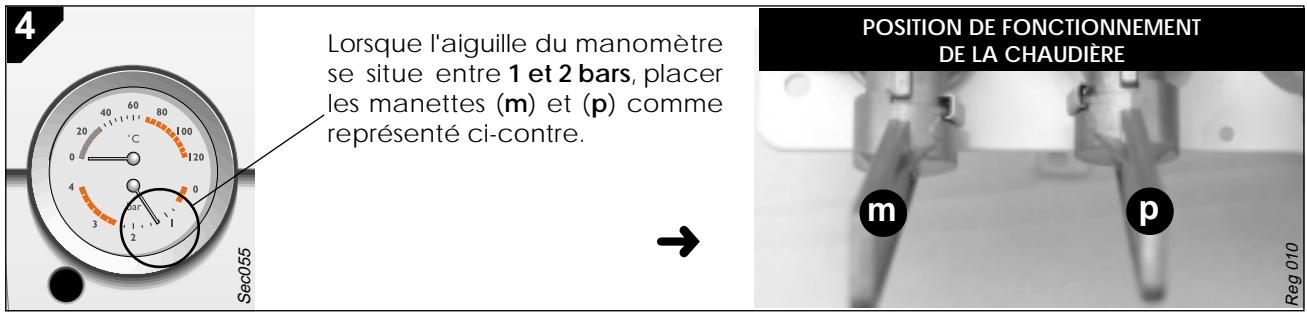

• Lorsque la pression se situe entre 1 et 2 bars, remettre (m) et (p) en position de fonctionnement.

Adaptation de la puissance chauffage

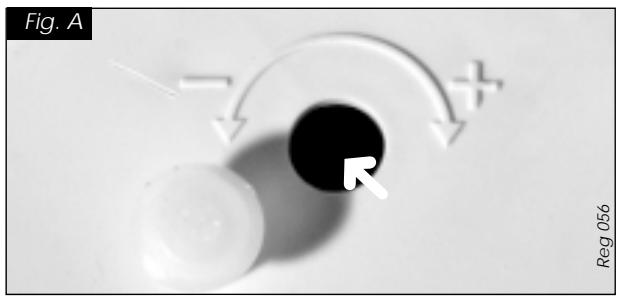

La puissance maximale de la chaudière en mode chauffage peut être réglée à toute valeur comprise entre les puissances indiquées page 4. Cette possibilité permet d'assurer une adaptation de la puissance fournie aux besoins réels de l'installation et d'éviter une surpuissance exagérée tout en maintenant un rendement élevé. Ce réglage s'effectue à l'aide d'un tournevis en agissant sur le potentiomètre (fig. A) situé sur la face intérieure du tableau de commande.

Note : la diminution de la puissance en chauffage n'a aucune incidence sur la puissance en eau chaude sanitaire.

Réglage du début du circuit chauffage

Il est nécessaire d'adapter ce début en fonction du calcul de l'installation.

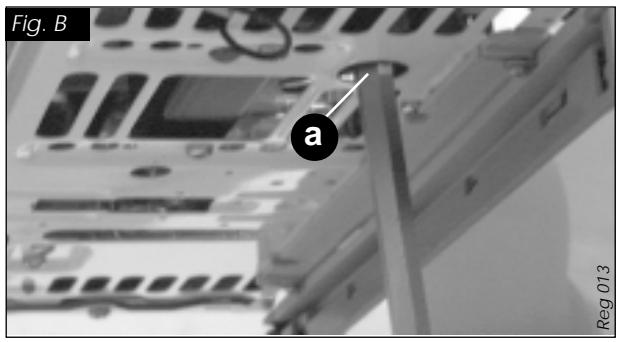

La chaudière est livrée avec la vis A fig. B du bipasse intégré ouvert de 1/2 tour ; en fonction des besoins, effectuer la rotation de cette vis (ex. : visser pour fermer) pour adapter la hauteur manométrique disponible à la perte de charge de l'installation selon la courbe début / pression (page 4 et 5).

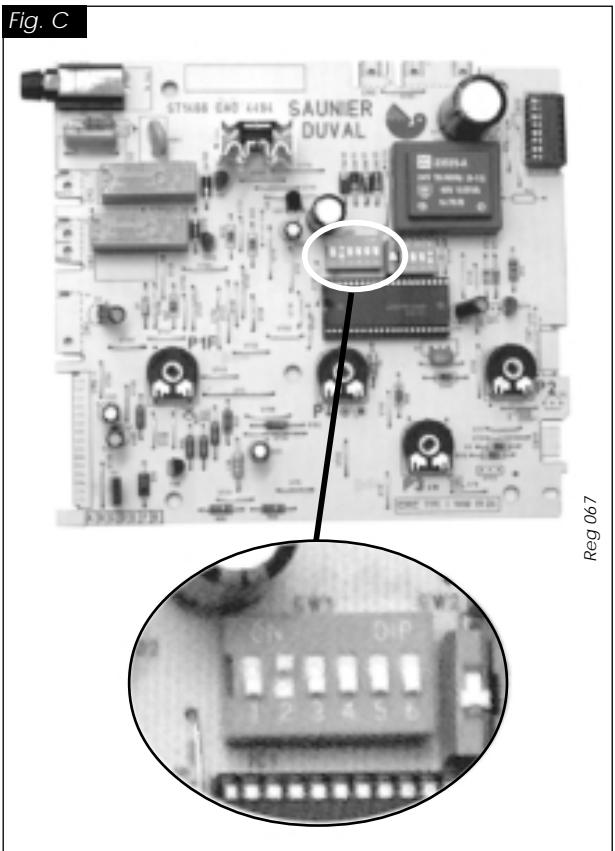

Choix au niveau de la carte :

Le switch désigné SW1 placé sur la carte électronique (fig. C) détermine par l'intermédiaire de 6 interrupteurs, différents paramètres de fonctionnement de la chaudière.

Réglages usine

Interrupteur 1	ON	OFF
Interrupteur 2	ON OFF	ON	OFF
>> Température	35-50°C	35-50°C	38-87°C
Interrupteur 3	ON	OFF
>> sonde ext.	oui	non
Interrupteur 4	ON	OFF
Interrupteur 5	ON OFF	ON	OFF
>> Pompe	Permanent	avec brûleur	avec T.A.
Interrupteur 6	G25 / G 31	G 20 / G 30

Vidange

Si, en votre absence, il y a risque de gel, il est nécessaire de vidanger l'installation.

Toutefois, pour éviter cette opération, il est possible de faire ajouter par un professionnel qualifié de l'antigel spécial pour les circuits de chauffage.

Vidange du circuit de chauffage

• Ouvrir le robinet de vidange prévu au point bas de l'installation.
• Faire une prise d'air en ouvrant par exemple, un purgeur de l'installation ou la vis de vidange (r) de la chaudière.

Vidange du circuit sanitaire

Fermer le robinet du compteur d'eau. - Ouvrir un ou plusieurs robinets.

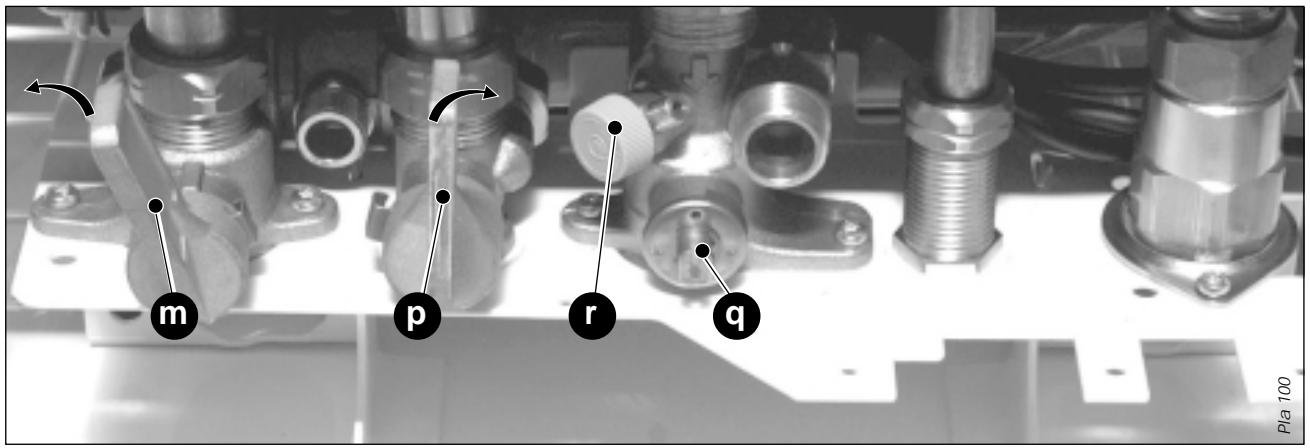

Vidange de la chaudière seule

• Fermer le robinet d'isolation (q) (la fente de la vis doit être alors perpendiculaire au sens d'écoulement) et la manette (m) jusqu'en butée vers la gauche.
• Ouvrir la vis de vidange (r) située sur le départ chauffage.
• Ouvrir un ou plusieurs robinets de vidage d'eau chaude puis tourner la manette (p) jusqu'en bute vers la droite.

Changement de gaz

En cas de changement de la nature du gaz alimentant l'installation, il est nécessaire de modifier certains éléments de la chaudière ; ceci sera réalisé à l'aide d'une pochette dite "Changement de gaz" composée d'une rampe équi

peu d'injecteurs brûleurs, et d'un module gaz. Ces modifications et les nouveaux réglages qu'elles supposent ne peuvent être effectués que par un professionnel qualifié.

Entretien

Votre appareil a été conçu et fabriqué pour vous assurer un très long usage moyennant un entretien annuel réalisé par un professionnel conformément à la réglementation en vigueur.

L'entretien de l'habillage de votre appareil se fera à l'aide d'un chiffon mouillé à l'eau savonneuse.

N'utilisez pas de produits abrasifs ou à base de solvant, ceux-ci pourraient entraîner une ALTERATION de l'habillage.

Garantie

Saunier Duval Eau Chaude Chauffage France vous offre une garantie sur les pièces de cet appareil, à compter de sa date d'installation, à condition :

• évacuations ainsi qu'aux caractéristiques du local où il est monté sont respectées,
• qu'il soit vérifié, nettoyé et réglé au moins 1 fois par an conformément à la circulaire ministérielle du 09-08-78.

Un document joint à l'appareil précise les modalités d'application de cette garantie.

Saunier duval

Saunier Duval Eau Chaude Chauffage

"Le Technipole" - 8, av. Pablo-Picasso - 94132 Fontenay-sous-Bois Cedex

Téléphone:0149741111-Télécopie:0148768932
