ATTENTION Marquage pour les équipements
“tensions dangereuses” non isolées d’une grandeur suffisante pour représenter un risque d’électrocution pour les êtres humains.
POUR ÉVITER TOUT RISQUE D’ÉLECTROCUTION, NE PAS ENLEVER LE COUVERCLE (NI LE PANNEAU ARRIÈRE). AUCUNE PIÈCE RÉPARABLE PAR L’UTILISATEUR NE SE TROUVE À L’INTÉRIEUR. CONFIER TOUT ENTRETIEN À UN PERSONNEL QUALIFIÉ UNIQUEMENT.
Pour plus d’information sur la collecte et le traitement des produits et batteries usagés, veuillez contacter votre municipalité, votre service de gestion des déchets ou le point de vente chez qui vous avez acheté ces produits.
K041_A1_Fr N’installez pas l’appareil dans un endroit mal ventilé ou un lieu soumis à une forte humidité ou en plein soleil (ou à une forte lumière artificielle). D3-4-2-1-7c*_A1_Fr
Comme le cordon d’alimentation fait office de dispositif de déconnexion du secteur, il devra être débranché au niveau de la prise secteur pour que l’appareil soit complètement hors tension. Par conséquent, veillez à installer l’appareil de telle manière que son cordon d’alimentation puisse être facilement débranché de la prise secteur en cas d’accident. Pour éviter tout risque d’incendie, le cordon d’alimentation sera débranché au niveau de la prise secteur si vous prévoyez une période prolongée de non utilisation (par exemple avant un départ en vacances). D3-4-2-2-2a*_A1_Fr
être remplacée par une appropriée. Ce remplacement et la fixation d’une fiche secteur sur le cordon d’alimentation de cet appareil doivent être effectués par un personnel de service qualifié. En cas de branchement sur une prise secteur, la fiche de coupure peut provoquer une sérieuse décharge électrique. Assurez-vous qu’elle est éliminée correctement après sa dépose. L’appareil doit être déconnecté en débranchant sa fiche secteur au niveau de la prise murale si vous prévoyez une période prolongée de non utilisation (par exemple avant un départ en vacances).
Nous vous remercions d’avoir acheté ce produit Pioneer. Veuillez lire soigneusement ce mode d’emploi. Vous saurez ainsi comment utiliser votre appareil correctement. Après avoir terminé de lire le mode d’emploi, rangez-les dans un endroit sûr pour pouvoir vous y référer ultérieurement. Vérification du contenu de la boîte 6 Installation du récepteur 6 Mise en place des piles 6 Portée de la télécommande 7 À propos de l’AVNavigator (CD-ROM inclus) 7
Télécommande 9 Raccordement des enceintes 14 Installation de votre système d’enceintes 15 Sélection du système d’enceintes 16 À propos de la liaison audio 17 À propos du convertisseur vidéo 17 À propos de l’HDMI 18 Raccordement d’un téléviseur ou de lecteurs 19
Pioneer avec le capteur de cette unité 25 Mise sous/hors tension de composants avec le déclencheur 12 volts 26 Branchement du récepteur 26
Réglage de l’impédance des enceintes 27 Changement de la langue de l’affichage sur écran (OSD Language) 27 Obtention automatique d’un réglage sonore optimal (Full Auto MCACC) 27 Le menu Input Setup 29 Configuration du mode de fonctionnement 30
Lecture d’une source 31 Lecture d’un iPod 31 Écoute de sources variées grâce aux divers modes d’écoute 38 Sélection des préréglages MCACC 40 Choix du signal d’entrée 40 Contrôle de phase pour un son de meilleure qualité 40 Amélioration du son avec le contrôle de phase et le contrôle de phase pleine bande 41
Caractéristiques de Home Media Gallery 42 08 Commande par l’HDMI À propos de la commande par l’HDMI 47 Raccordements pour la Commande par l’HDMI 47 Réglage de l’HDMI 47 Avant la synchronisation 48 À propos des opérations synchronisées 48 Réglage de la fonction PQLS 48 Précautions concernant la fonction Commande par l’HDMI 49
Réglage des options audio 50 Réglages des options vidéo 52 Commutation du bornes d’enceintes 53 Utilisation des commandes MULTI-ZONE 54 Réalisation d’un enregistrement audio ou vidéo 54 Réduction du niveau d’un signal analogique 55 Utilisation de la minuterie sommeil 55 Régler la luminosité de l’afficheur 55 Commutation de la sortie HDMI 55
Réinitialisation du système 55
À propos du menu de configuration de la télécommande 57 Exploitation de plusieurs récepteurs 57 Réglage de la télécommande pour la commande d’autres composants 57 Sélection directe des codes de préréglage 58 Programmation de signaux depuis d’autres télécommandes 58 Effacement de la programmation d’une touche de la télécommande 59 Effacement de tous les réglages appris pour une fonction d’entrée 59 Fonction directe 59 Réglage du mode d’éclairage 59 Série d’opérations et Extinction automatique de la chaîne 59 Réinitialisation des réglages de la télécommande 60 Commande des composants 61
Réglages du récepteur depuis le menu MCACC avancé 64 MCACC automatique (Expert) 64 Configuration MCACC manuelle 66 Vérification des données MCACC 69 Réglages du récepteur depuis le menu de Configuration du système 72 Configuration manuelle des enceintes 72 Menu de configuration du réseau 75 Vérification des informations concernant le réseau 77 Menu Autre configuration 77
Réglage des enceintes 90 Informations importantes concernant la liaison HDMI 91 Nettoyage de l’appareil 91 Déclaration de conformité à la Directive R&TTE 1999/5/EC 92 Formats de son surround 93 À propos de THX 93 À propos de l’iPod 94 À propos de FLAC 94 Surround automatique, ALC et flux direct avec différents formats de signal d’entrée 95 Glossaire 96 Index des fonctions 99 Spécifications 100 Liste des codes préréglés 101 ! Mise en place des piles à la page 6 j
Raccordement des enceintes à la page 14 Installation de votre système d’enceintes à la page 15 Double amplification des enceintes à la page 16 j

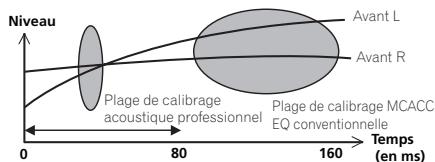

! Obtention automatique d’un réglage sonore optimal (Full Auto MCACC) à la page 27 j
Mesure de toutes les courbes d’égalisation (SYMMETRY/ALL CH ADJ/FRONT ALIGN) (page 64) Changement du niveau des canaux pendant l’écoute (page 74) Mise en ou hors service de l’égaliseur du calibrage acoustique, de la correction automatique du son ou de l’optimisation des dialogues (page 50) ! Réglage de la fonction PQLS (page 48) ! Réglage des options audio (page 50) ! Réglages des options vidéo (page 52) j
! Commande par l’HDMI (page 47) ! Le menu MCACC avancé (page 64) ! Menus de configuration du système et d’autres configurations (page 72) j
! Exploitation de plusieurs récepteurs (page 57) ! Réglage de la télécommande pour la commande d’autres composants (page 57)

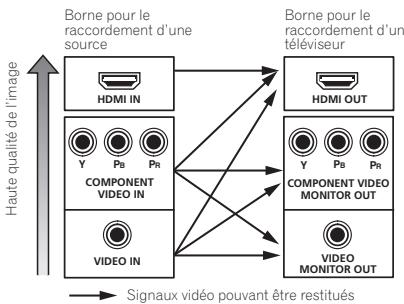

À propos du convertisseur vidéo à la page 17 Raccordement d’un téléviseur ou de lecteurs à la page 19 Raccordement des antennes AM/FM à la page 22 Branchement du récepteur à la page 26 j Fr
sonore, résultant en une meilleure présence et spatialisation.
1 Concevoir avec des composants sélectionnés avec soin un appareil capable de restituer avec précision la bande sonore originale 2 Permettre un calibrage acoustique personnalisé pour n’importe quelle zone d’écoute 3 Permettre une diffusion radio attachante
% À propos du fonctionnement du récepteur avec un terminal mobile (iPod, iPhone, etc.) Le récepteur peut être contrôlé depuis le terminal mobile après avoir installé une application spéciale sur le terminal mobile. Pour le détail, reportez-vous aux informations produit sur le site Pioneer. Cette application spéciale peut être changée ou arrêtée sans avis préalable.
Votre iPod peut être raccordé à la prise USB du récepteur pour la lecture des fichiers audio/ vidéo sur l’iPod. L’iPod est également chargé lorsqu’il est raccordé au récepteur.
Ce récepteur présente une nouvelle évolution de la conception discrète, caractéristique de Pioneer, dans le but d’augmenter la puissance, de réduire la distorsion et d’assurer une image sonore stable.
L’adjonction d’une paire d’enceintes au-dessus des enceintes avant gauche et droite ajoute de l’expressivité dans le sens vertical au champ sonore antérieur orienté horizontalement. Le canal haut renforce la sensation de tridimensionnalité et d’espace du champ
MCACC La configuration MCACC automatique garantit une configuration rapide et précise du son surround. Celle-ci inclut les fonctions avancées de l’égaliseur du calibrage acoustique professionnel.
Veuillez vérifier que vous avez reçu tous les accessoires suivants : ! Microphone de configuration (câble : 5 m) ! Télécommande ! Piles sèches IEC R03 de taille AAA (pour vérifier si le système fonctionne) x 2 ! Antenne cadre AM ! Ne l’installez pas aux endroits suivants : — sur un téléviseur couleur (de la distorsion pourrait apparaître sur l’image) — près d’une platine à cassette (ou près d’un appareil générant un champ magnétique). Ceci peut produire des interférences sonores. — en plein soleil — à un endroit humide — à un endroit très chaud ou très froid — à un endroit exposé à des vibrations ou d’autres mouvements — à un endroit très poussiéreux — à un endroit exposé aux fumées ou huiles chaudes (une cuisine, par exemple) ! Ne touchez pas le panneau inférieur du récepteur lorsque celui-ci est allumé ou juste après son extinction. Le panneau inférieur devient très chaud lorsque le récepteur est allumé (ou juste après son extinction) et peut causer des brûlures.
Les piles fournies avec l’appareil sont destinées à vérifier le bon fonctionnement de l’appareil et risquent de ne pas durer longtemps. Nous vous conseillons d’utiliser des piles alcalines dont l’autonomie est plus longue.
! Insérez correctement les pôles positif et négatif des piles en suivant les marques du boîtier. ! Des piles de forme identique peuvent avoir des tensions différentes. Utilisez uniquement des piles de même type. ! Lorsque vous éliminez des piles / batteries usées, veuillez vous conformer aux normes gouvernementales ou aux règles des institutions publiques environnementales en vigueur dans votre pays ou région.

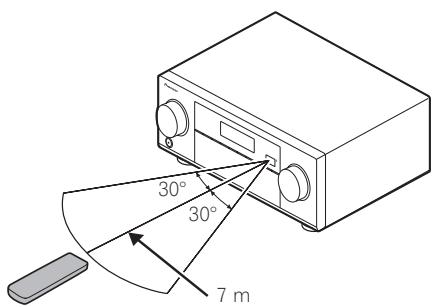

La télécommande peut ne pas fonctionner correctement si : ! Des obstacles se dressent entre la télécommande et le capteur de la télécommande sur le récepteur. ! Le capteur de la télécommande est exposé au soleil ou à une lumière fluorescente. ! Le récepteur est installé à proximité d’un dispositif émettant des rayons infrarouges. ! La télécommande du récepteur fonctionne en même temps qu’une autre télécommande infrarouge.
30° 30° Vous trouverez aussi d’autres caractéristiques facilitant l’emploi de diverses fonctions, par exemple un Manuel interactif fonctionnant avec le récepteur, la possibilité de mettre à jour les divers logiciels et une application MCACC qui permet de vérifier les mesures obtenues sur des graphiques en 3 dimensions.
1 Posez le CD-ROM AVNavigator inclus dans le lecteur CD de votre ordinateur. ! L’écran d’installation s’affiche. Passez à l’étape 2. ! Si l’écran d’installation n’apparaît pas, double-cliquez sur l’icône de CD-ROM puis démarrez l’installateur (AVNV_XXX_xxx.exe).
Windows® XP/Vista/7. ! Un navigateur est parfois utilisé pour les fonctions de l’AVNavigator. Le navigateur pris en charge est Microsoft Internet Explorer 6, 7 et 8. Avec d’autres navigateurs, certaines fonctions peuvent être limitées ou ne pas s’afficher correctement. De plus, même si le navigateur est pris en charge, selon ses réglages, certaines fonctions peuvent être restreintes et les informations peuvent ne pas s’afficher correctement.
! Ce CD-ROM est conçu pour être utilisé avec un ordinateur personnel. Il ne peut pas être utilisé avec un lecteur de DVD ni un lecteur de CD audio. Essayer de lire ce CD-ROM avec un lecteur de DVD ou un lecteur de CD audio peut endommager les enceintes ou causer une altération auditive à cause du volume sonore élevé qui pourrait être produit.
Vous devez aussi accepter le “Contrat de licence” qui s’affiche lors de l’installation de l’AVNavigator.
! Les droits d’auteur des données de ce CD-ROM appartiennent à PIONEER CORPORATION. Un transfert, une copie, une diffusion, une transmission publique, une traduction, une vente, un prêt ou toute autre action non autorisée qui sort des limites de “l’utilisation personnelle” ou d’une “citation”, comme défini par les lois sur les droits d’auteur, peut être soumise à des actions pénales. L’autorisation d’utiliser ce CD-ROM est donnée sous licence de PIONEER CORPORATION.
! PIONEER CORPORATION ne garantit pas le fonctionnement de ce CD-ROM pour les ordinateurs personnels utilisant n’importe lequel des systèmes d’exploitation applicables. De plus, PIONEER CORPORATION ne peut être tenu responsable des dommages subis à la suite de l’utilisation de ce CD-ROM et n’est tenu à aucune compensation. Les noms des sociétés privées, des produits ou d’autres entités citées ici sont des marques déposées ou des marques de commerce de leur entreprise respective.
1 Cliquez sur [AVNavigator] sur le bureau pour lancer l’AVNavigator. L’AVNavigator s’ouvre et Wiring Navi démarre. L’écran de sélection de langue apparaît. Suivez les instructions apparaissant à l’écran pour effectuer les raccordements et les réglages automatiques. Wiring Navi démarre automatiquement seulement la première fois que l’AVNavigator est ouvert.
Des réglages initiaux extrêmement précis peuvent facilement être effectués. ! Interactive Manual – Affiche automatiquement les pages décrivant les fonctions mises en service sur le récepteur. Le récepteur peut aussi être actionné depuis le Manuel interactif. ! Glossary – Affiche des pages du glossaire. ! MCACC Appli – Affiche les mesures obtenues à la suite de la configuration MCACC avancée de manière vivante sur l’ordinateur. Des instructions spéciales sont présentes pour l’application MCACC. Ces instructions se trouvent dans les menus de l’AVNavigator Interactive Manual. Consultez-les lorsque vous utilisez l’application MCACC. ! Software Update – Permet la mise à jour de divers types de logiciels. ! Settings – Sert à effectuer divers réglages de l’AVNavigator. ! Detection – Sert à détecter le récepteur.
Pour utiliser l’AVNavigator d’un autre modèle, désinstallez d’abord (supprimez) l’AVNavigator de ce récepteur, puis installez l’AVNavigator de l’autre modèle. % Supprimez-le du panneau de commande de l’ordinateur. Depuis le menu Démarrer, cliquez sur “Program” d “PIONEER CORPORATION” d “AVNavigator(VSX-LX55 ou VSX-2021)” d “Uninstall”.

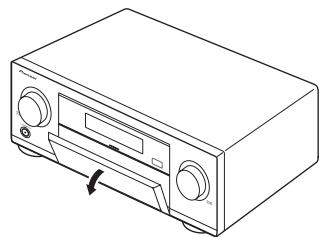

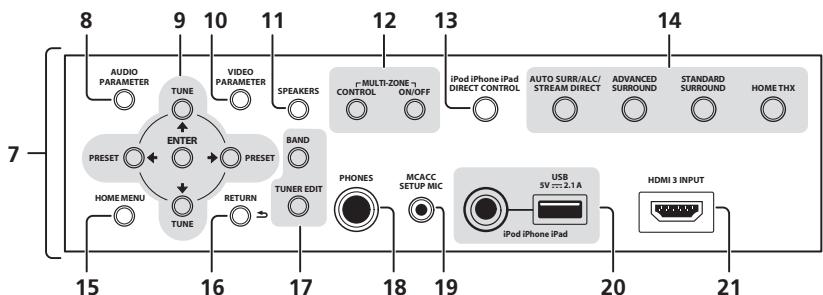

! AUDIO PARAMETER – Pour accéder aux options Audio (page 50). ! VIDEO PARAMETER – Pour accéder aux options Vidéo (page 52). ! HOME MENU – Pour accéder au menu principal (pages 27, 29, 47, 64 et 72). ! RETURN – Pour valider le réglage et quitter la page actuelle du menu.
! AUTO/ALC/DIRECT – Pour commuter entre les modes de Surround automatique (page 38), Contrôle automatique des niveaux, Surround optimal et Flux direct (page 39). ! STEREO – Pour sélectionner le mode de lecture stéréo (page 38). ! STANDARD – Pour accéder au décodage standard et basculer sur les différents modes (2 Pro Logic, Neo:6, etc.) (page 38). ! ADV SURR – Pour basculer entre les différents modes surround (page 39). ! THX – Pour sélectionner un mode d’écoute Home THX (page 39). ! PHASE CTRL – Pour activer/désactiver la correction de phase (page 40). Le contrôle de phase pleine bande peut aussi est commuté (page 41). ! STATUS – Pour vérifier les réglages du récepteur sélectionné (page 55). ! PQLS – Pour sélectionner le réglage PQLS (page 48). ! HDMI OUT – Pour commuter la prise de sortie HDMI (page 55). ! SIGNAL SEL – Sert à sélectionner un signal d’entrée (page 40). ! MCACC – Pour commuter entre les préréglages MCACC (page 40). ! SLEEP – Pour mettre le récepteur en mode sommeil et sélectionner le temps devant s’écouler avant le sommeil (page 55). ! CH LEVEL – Appuyez plusieurs fois sur cette touche pour sélectionner un canal, puis utilisez k/l pour régler le niveau (page 74). ! A.ATT – Pour atténuer (diminuer) le niveau d’un signal d’entrée analogique et éliminer la distorsion (page 55). ! DIMMER – Pour obscurcir ou éclaircir l’affichage (page 55).

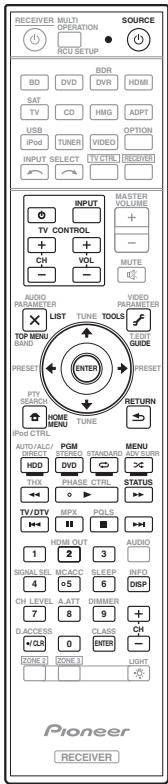

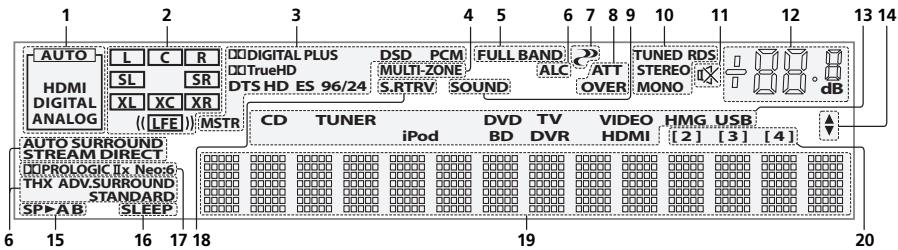

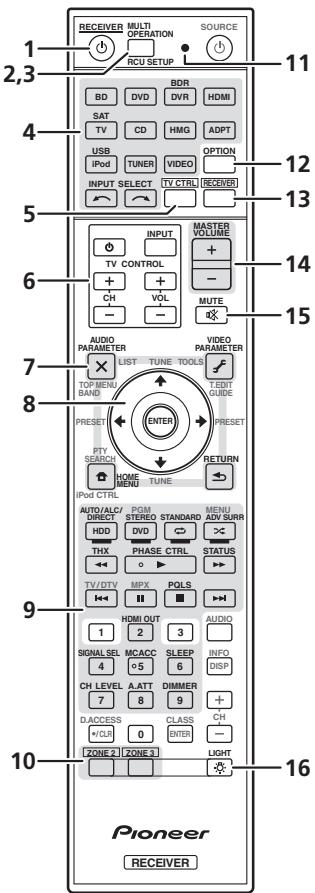

Sert à basculer la télécommande sur la commande du récepteur (permet de sélectionner les commandes blanches). Cette touche est utilisée pour effectuer des opérations dans la zone principale. Elle sert également à configurer le son surround.
Sert à régler le volume d’écoute.
S’allume pour indiquer le mode de commande à distance spécifié pour le récepteur. (N’apparaît pas quand 1 est spécifié.) (page 78)
à activer le fonctionnement de l’iPod par l’iPod (page 32).
! AUTO SURR/ALC/STREAM DIRECT – Pour commuter entre les modes de
! BAND – Permet de commuter entre les bandes radio AM et FM (page 34). ! TUNER EDIT – Permet, en combinaison avec les touches TUNE i/j, PRESET k/l et ENTER de mémoriser et de nommer les stations pour pouvoir les rappeler par la suite (page 34).

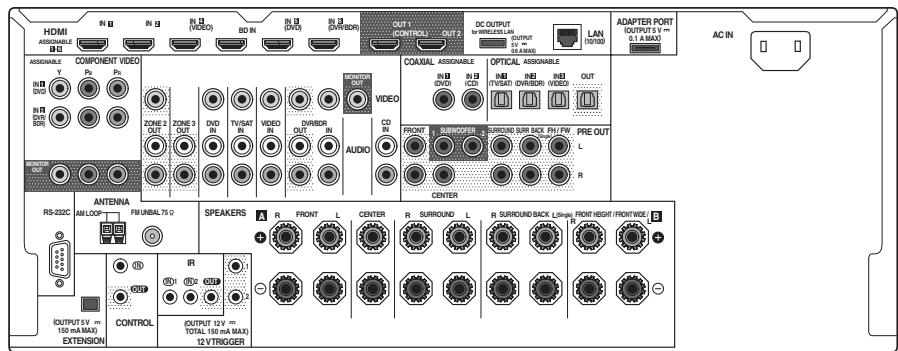

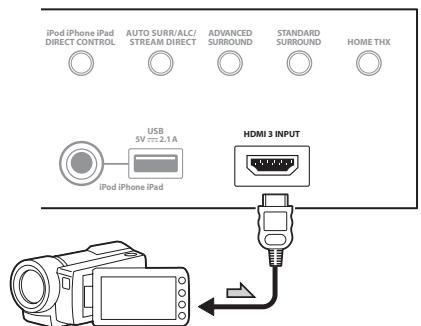

Apple comme source audio et vidéo (page 24) ou à raccorder un dispositif USB pour écouter du son ou voir des photos (page 24).
(Caméscope, etc.) (page 24). ! Selon l’appareil à raccorder (amplificateur, récepteur, etc.), les méthodes de raccordement et les noms des prises peuvent être différents de ce qui est indiqué dans ce manuel. Reportez-vous aussi au mode d’emploi des appareils respectifs.
IN 1 ! Des enceintes doivent être raccordées aux canaux avant gauche et droit (L et R). ! Il est également possible de ne raccorder qu’une seule des enceintes surround arrière (SB), voire aucune. ! Si vous possédez deux caissons de grave, le second caisson de grave peut être raccordé à la prise SUBWOOFER 2. Avec deux caissons de grave vous augmenterez les sons graves et obtiendrez un son plus puissant. Dans ce cas, les deux caissons de grave produiront le même son. Choisissez votre configuration parmi les Plans [A] à [E] ci-dessous.
! Vous devrez effectuer le réglage Speaker System si vous utilisez une des liaisons mentionnées ci-dessous, sauf la liaison [A] (consultez Réglage du système d’enceintes à la page 72 ). ! Le son n’est pas restitué simultanément par les enceintes avant en position haute, avant en position large, de la paire d’enceintes B et surround arrière. Les enceintes sollicitées sont différentes selon le signal d’entrée ou le mode d’écoute.

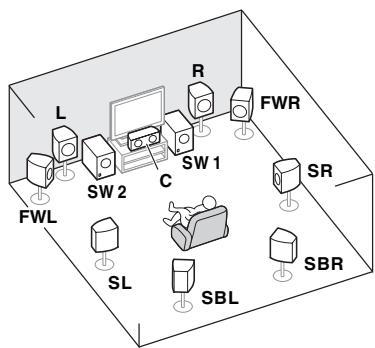

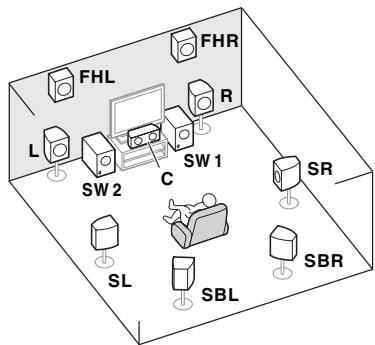

Haut) *Réglage par défaut (SL/SR), les enceintes surround arrière gauche et droite (SBL/SBR) et les caissons de grave (SW 1/SW 2) doivent être raccordés. Il n’est pas possible de restituer simultanément le son des enceintes avant en position haute ou large et des enceintes arrière surround. Ce système surround produit un son plus fidèle à la réalité, du haut.
[A], sont remplacées par des enceintes avant gauche et droite en position large (FWL/FWR). Il n’est pas possible de restituer simultanément le son des enceintes avant en position haute ou large et des enceintes arrière surround. Ce système surround produit un son fidèle à la réalité sur une surface plus large.
Liaison à double amplification des enceintes avant pour un son surround 5.2 canaux de grande qualité.

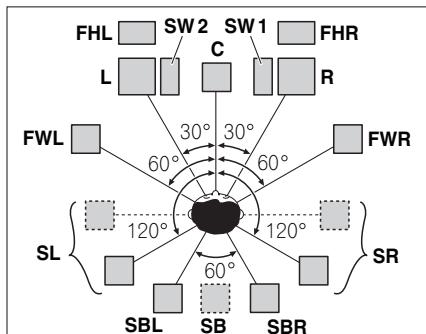

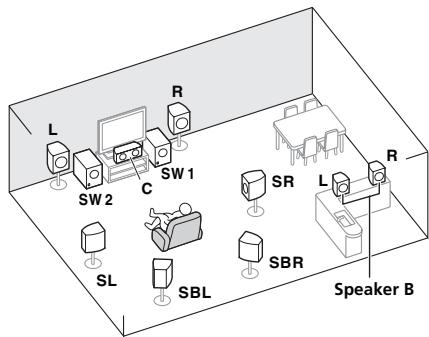

Référez-vous au schéma ci-dessous pour la disposition des enceintes que vous voulez raccorder. SW 2 SW 1
THX, utilisez la prise THX INPUT située sur le caisson de grave (le cas échéant) ou commutez la position du filtre sur THX sur votre caisson de grave. Consultez également la section Réglage audio THX à la page 74 pour définir les réglages garantissant une expérience sonore optimale à l’aide des modes Home THX (page 39).

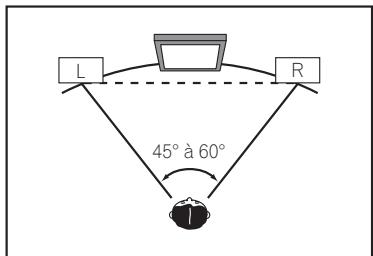

L’emplacement des enceintes dans la pièce a une grande incidence sur la qualité du son. Voici quelques lignes directrices qui vous aideront à obtenir une qualité sonore optimale de votre système. ! Le caisson de grave peut être posé sur le sol. L’idéal est de placer les autres enceintes à hauteur d’oreilles en position d’écoute. Il est déconseillé de poser les enceintes sur le sol (à l’exception du caisson de grave) ou de les installer très haut en position murale. ! Pour obtenir un effet stéréo optimal, placez les enceintes avant à environ 2 m à 3 m l’une de l’autre, à égale distance du téléviseur. ! Si vous devez placer des enceintes autour d’un téléviseur à tube cathodique, utilisez des enceintes blindées ou placez les enceintes à une distance suffisante du téléviseur.
Sinon, placez-les à un angle plus étroit. ! Placez l’enceinte centrale au-dessus ou en dessous du téléviseur de telle sorte que le son du canal central soit situé au niveau de l’écran du téléviseur. Assurez-vous également que l’enceinte centrale est en retrait par rapport à la ligne reliant les façades des enceintes avant gauche et droite. ! Il vaut mieux orienter les enceintes vers la position d’écoute. L’angle formé par les enceintes dépend de la taille de la pièce. L’angle doit être plus ouvert pour les pièces plus grandes. ! Les enceintes surround et surround arrière doivent être placées entre 60 cm et 90 cm audessus du niveau des oreilles et légèrement inclinées vers le bas. Elles ne doivent pas être en face à face. Pour les DVD-Audio, les enceintes doivent être situées derrière la personne qui écoute mais plus près que pour le visionnage de films. ! N’essayez pas de placer les enceintes surround à une distance plus grande que les enceintes avant et centrale. Sinon l’effet du son surround risque d’être atténué.
Pour chaque enceinte le récepteur comporte une borne positive (+) et une borne négative (–). Prenez soin de les faire correspondre aux bornes situées sur les enceintes.
! Ces bornes d’enceintes sont soumises à une tension DANGEREUSE. Pour éviter tout risque de décharge électrique lors du branchement ou débranchement des câbles d’enceintes, débranchez le cordon d’alimentation avant de toucher les parties non isolées. ! Assurez-vous que toute la partie dénudée du fil d’enceinte est torsadé et inséré entièrement dans la borne d’enceinte. Si l’un des fils d’enceinte dénudés devait toucher le panneau arrière, l’alimentation pourrait être coupée par mesure de sécurité.
ATTENTION Assurez-vous que toutes les enceintes sont installées de manière stable. Cela permet non seulement d’améliorer la qualité sonore, mais aussi de réduire les risques de dommage ou de blessure si l’enceinte venait à tomber en raison de chocs extérieurs, tels qu’un tremblement de terre.
! Si vous possédez deux caissons de grave, le second caisson de grave peut être raccordé à la prise SUBWOOFER 2. Avec deux caissons de grave vous augmenterez les sons graves et obtiendrez un son plus puissant. Dans ce cas, les deux caissons de grave produiront le même son.
! Avec ces liaisons, le réglage Speaker System n’a pas d’importance.
(OUTPUT 12 V TOTAL 150 mA MAX)
1 Raccordez une paire d’enceintes aux bornes d’enceintes avant en position haute. Consultez la section Raccordement surround standard à la page 15 .
Pour ce faire, consultez la section Réglage du système d’enceintes à la page 72 .
Consultez la section Raccordement surround standard à la page 15 .
Speaker System. Pour ce faire, consultez la section Réglage du système d’enceintes à la page 72 .

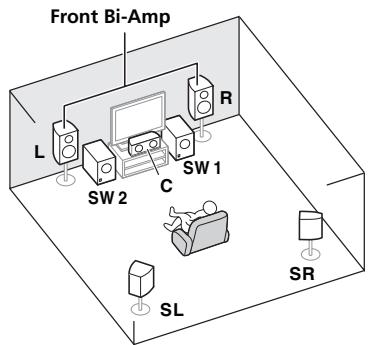

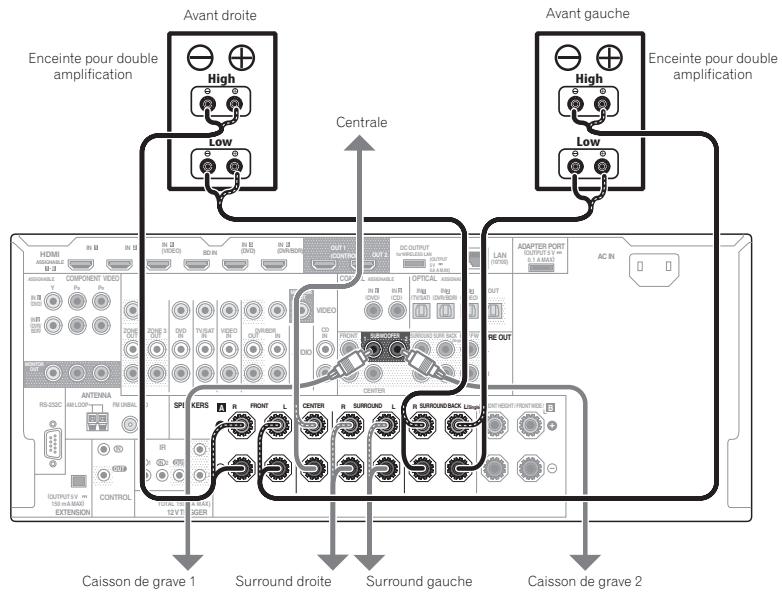

Liaison à double amplification des enceintes avant pour un son surround 5.2 canaux de grande qualité.
Consultez la section Double amplification des enceintes à la page 16 .
Pour ce faire, consultez la section Réglage du système d’enceintes à la page 72 .

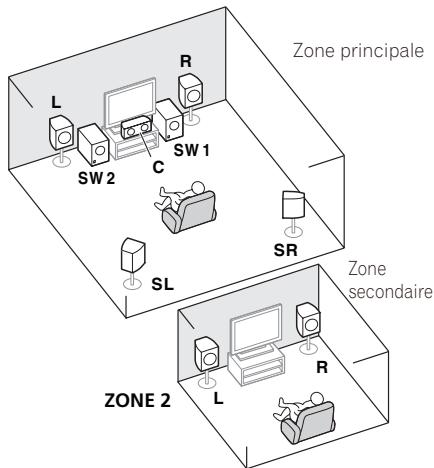

Ces liaisons permettent à l’appareil de la zone principale de restituer un son surround à 5.2 canaux et à l’appareil de la ZONE 2 de restituer un son en stéréo.
Consultez la section Raccordement surround standard à la page 15 .
Corporation. La rétro-technique et le désassemblage sont proscrits.

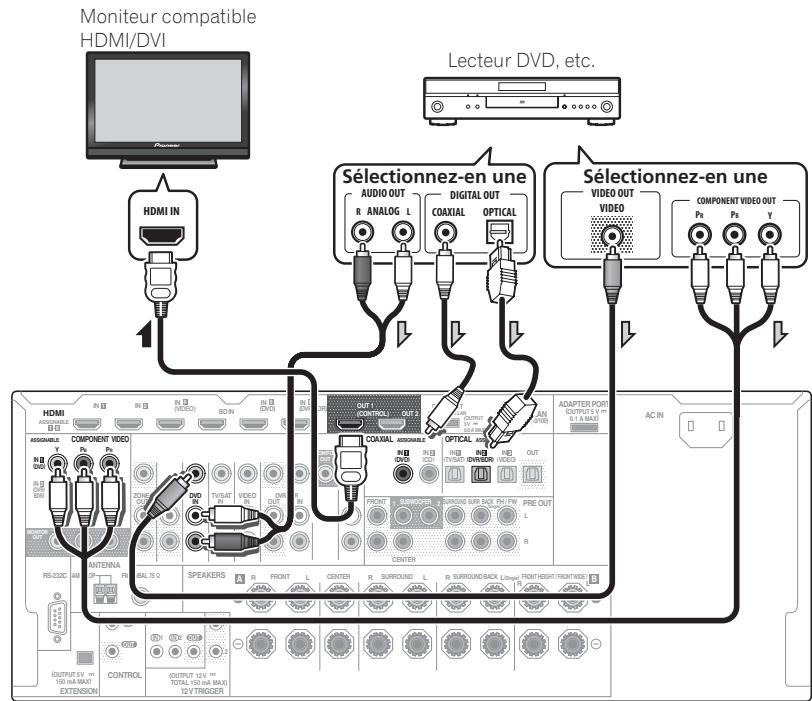

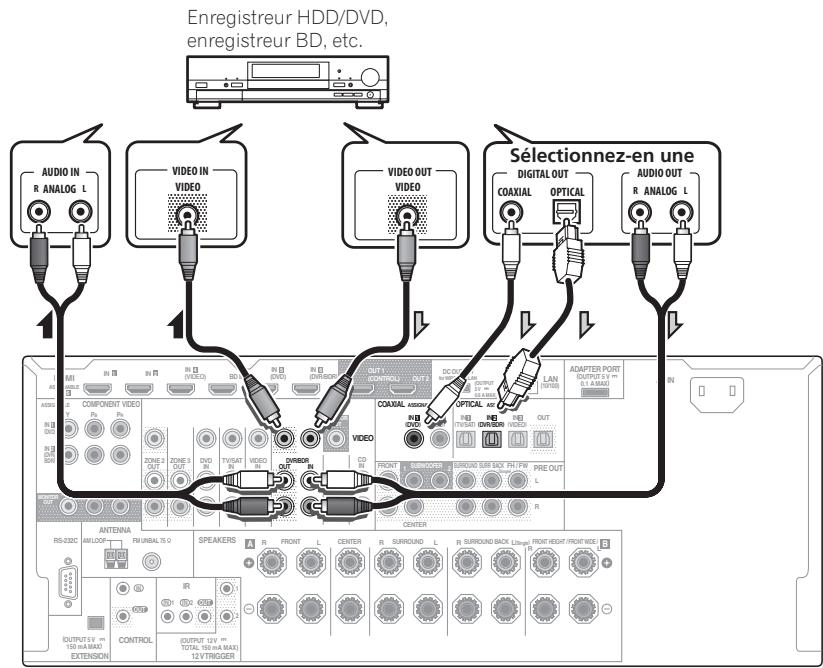

Si plusieurs composants vidéo sont affectés à la même fonction d’entrée (consultez la section Le menu Input Setup à la page 29 ), le convertisseur donne la priorité aux sources HDMI, composantes, puis composites (dans cet ordre).
! Si le signal vidéo n’apparaît sur votre téléviseur, essayez d’ajuster les réglages de la résolution de votre composant ou écran. Notez que pour certains composants (comme les consoles de jeux vidéo), la conversion des résolutions est impossible. Dans ce cas, essayez de mettre la conversion vidéo numérique (dans Réglages des options vidéo à la page 52 ) hors service OFF. ! Les signaux de l’entrée vidéo à composantes ayant une résolution de 480i/576i, 480p/576p, 720p et 1080i peuvent être convertis pour être restitués par la sortie HDMI. Les signaux 1080p ne peuvent pas être convertis. ! Seuls les signaux de l’entrée vidéo à composantes ayant en entrée une résolution de 480i/576i peuvent être convertis pour être restitués par les prises MONITOR OUT composites. ! Pour optimiser les performances vidéo, THX recommande de désactiver la conversion vidéo numérique (OFF) (dans la section Réglages des options vidéo à la page 52 ).
Speaker System. Pour ce faire, consultez la section Réglage du système d’enceintes à la page 72 .

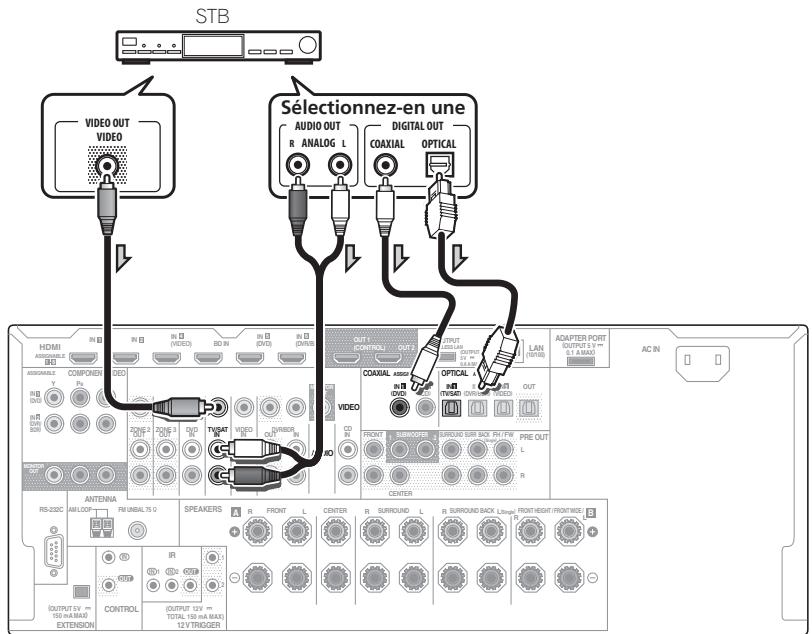

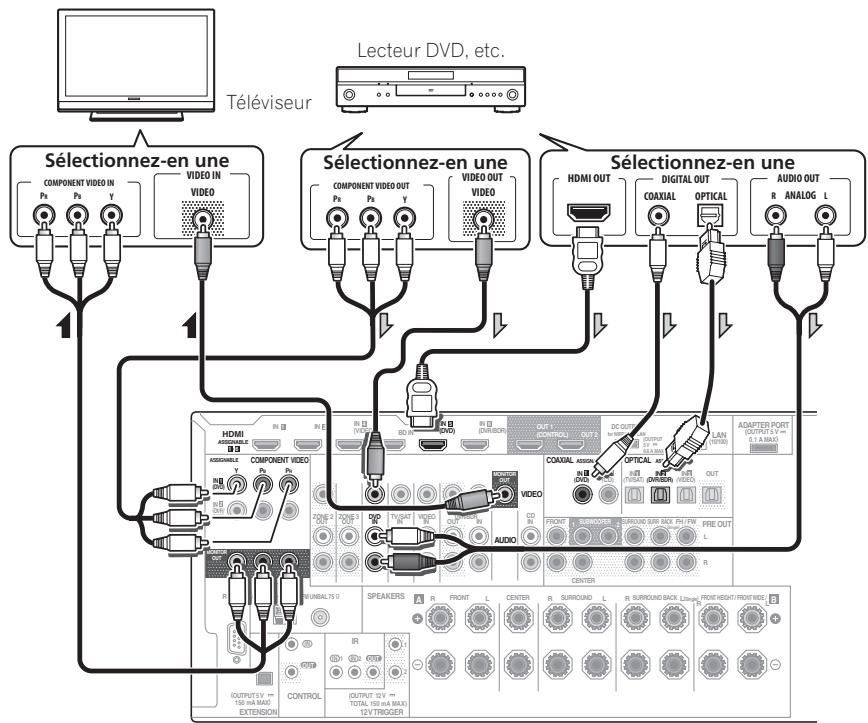

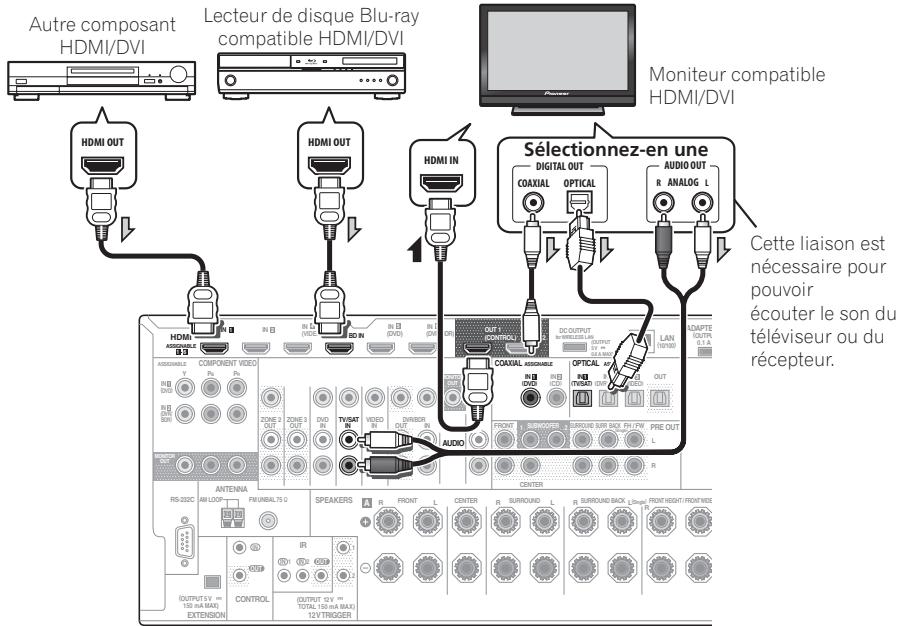

Toutefois, une liaison DVI ne prend pas les signaux audio en charge. Consultez votre revendeur local de matériel audio pour plus d’informations.
Dolby Digital Plus, Dolby TrueHD et DTS-HD Master Audio. Pour bénéficier de ces formats, il faut toutefois s’assurer que le composant raccordé à ce récepteur prend également en charge le format correspondant. ! Utilisation d’un câble HDMI haute vitesse. Si le câble HDMI utilisé n’est pas un câble HDMI haute vitesse, l’interface peut ne pas fonctionner correctement. ! Quand un câble HDMI avec égaliseur intégré est raccordé, l’interface peut ne pas fonctionner correctement. ! Le transfert de ces signaux n’est possible que lorsqu’un appareil compatible est raccordé. ! Les transmissions de son numérique sous forme HDMI ne sont pas immédiatement reconnues. C’est pourquoi, une coupure de son peut se produire au moment où l’on change de format audio ou lance la lecture. ! La mise sous/hors tension du dispositif raccordé à la prise HDMI OUT de cet appareil pendant la lecture, ou le débranchement/ branchement du câble HDMI pendant la lecture, peut occasionner du bruit ou des coupures de son.
Multimedia Interface sont des marques commerciales ou des marques déposées de HDMI Licensing LLC aux États-Unis et dans d’autres pays. “x.v.Color” et sont des marques commerciales de Sony Corporation.
! Pour que le récepteur puisse restituer le son du téléviseur, il faut raccorder le récepteur et le téléviseur à l’aide de câbles audio. — Lorsque le téléviseur et le récepteur sont raccordés par des liaisons HDMI, le son du téléviseur est transmis au récepteur par la prise HDMI OUT, et aucun autre câble audio n’est nécessaire, dans la mesure où le téléviseur présente le ARC (Canal de retour audio) comme fonction HDMI. Dans ce cas, Réglez TV Audio dans HDMI Setup sur via HDMI (consultez la section Réglage de l’HDMI à la page 47 ).
— Lorsque le téléviseur et le récepteur sont raccordés par des liaisons HDMI, le son du téléviseur est transmis au récepteur par la prise HDMI OUT, et aucun autre câble audio n’est nécessaire, dans la mesure où le téléviseur présente le ARC (Canal de retour audio) comme fonction HDMI. Dans ce cas, Réglez TV Audio dans HDMI Setup sur via HDMI (consultez la section Réglage de l’HDMI à la page 47 ). ! Si vous utilisez un câble audio numérique optique, vous devrez indiquer au récepteur l’entrée numérique à laquelle le lecteur est raccordé (consultez la section Le menu Input Setup à la page 29 ).
! Si vous utilisez un câble audio numérique optique, vous devrez indiquer au récepteur l’entrée numérique à laquelle le lecteur est raccordé (consultez la section Le menu Input Setup à la page 29 ). Fr

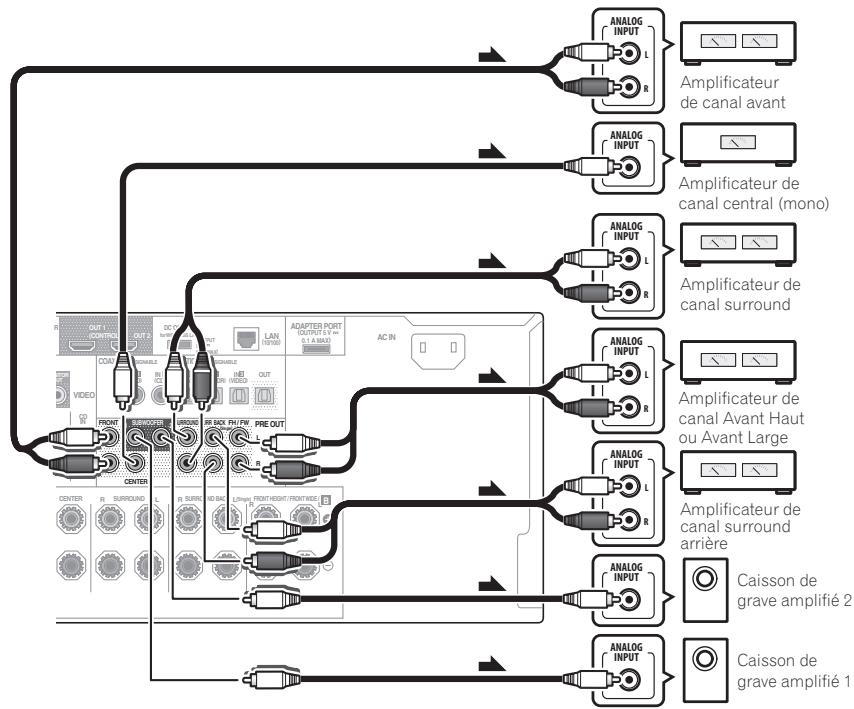

! Vous pouvez également utiliser l’amplificateur supplémentaire sur les bornes de préampli du canal surround arrière pour une seule enceinte. Dans ce cas, branchez l’amplificateur sur la borne gauche (SURROUND BACK L (Single)) uniquement. ! Le son provenant des bornes surround arrière dépend de la configuration effectuée à la section Réglage du système d’enceintes à la page 72 . ! Si vous possédez deux caissons de grave, le second caisson de grave peut être raccordé à la prise SUBWOOFER 2. Avec deux caissons de grave vous augmenterez les sons graves et obtiendrez un son plus puissant. Dans ce cas, les deux caissons de grave produiront le même son. ! Pour que seules les sorties de préampli transmettent le son, réglez le système d’enceintes sur OFF ou débranchez simplement toutes les enceintes reliées directement au récepteur. Fr

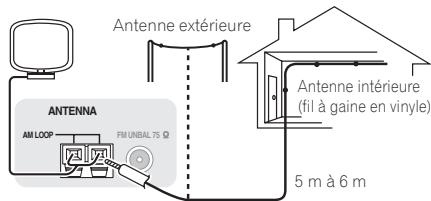

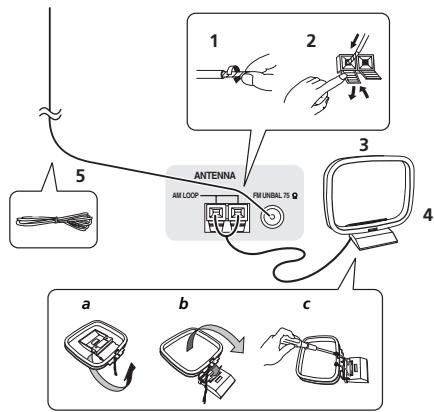

Pour fixer le support à l’antenne, pliez-le dans le sens indiqué par la flèche (fig. a), puis insérez le cadre dans le support (fig. b). ! Si vous prévoyez de fixer l’antenne AM à un mur ou une autre surface, fixez le support avec des vis (fig. c) avant d’insérer le cadre sur le support. Assurez-vous que la réception est nette.
Pour obtenir le meilleur son possible, suspendez l’antenne à l’horizontale à l’extérieur. Antenne extérieure Antenne intérieure (fil à gaine en vinyle)

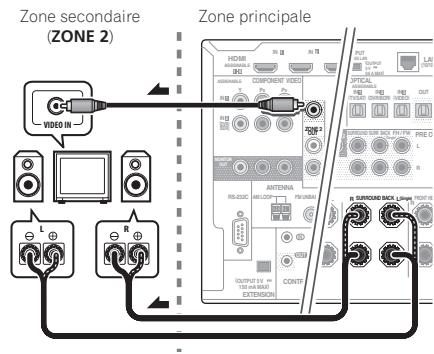

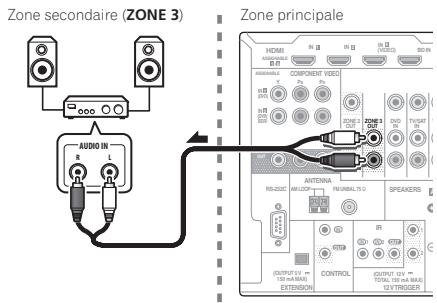

MULTI-ZONE en utilisant les bornes d’enceintes (ZONE 2) à la page 23 pour votre première zone secondaire. Ce système propose deux configurations pour la première zone secondaire. Choisissez celle qui vous convient le mieux.

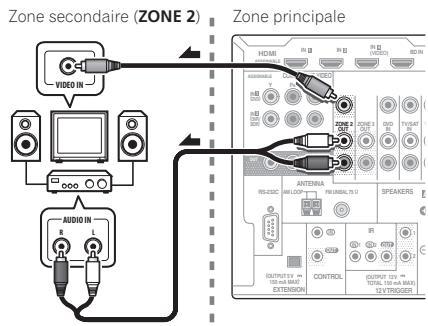

être transmis aux ZONE 2 et ZONE 3 :
(ZONE 2) OUT de ce récepteur.
VIDEO ZONE 2 OUT de ce récepteur.

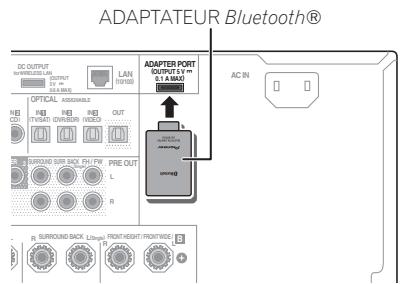

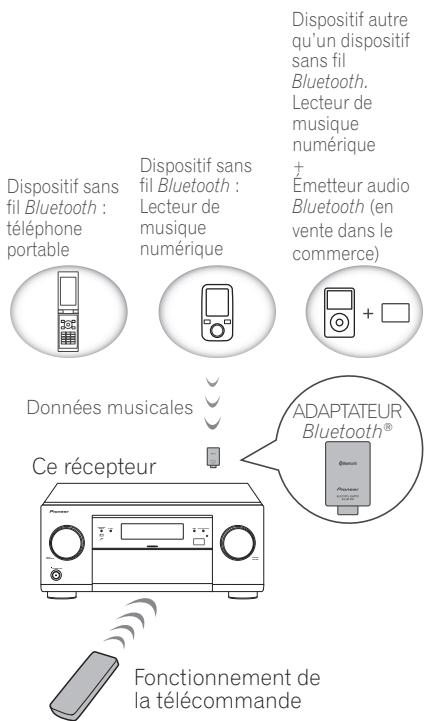

CD, TUNER, ADAPTER PORT Bluetooth doit prendre en charge les profils A2DP. ! Pioneer ne garantit pas que tous les dispositifs intégrant la technologie sans fil Bluetooth pourront se connecter et fonctionner.
! Ne bougez pas le récepteur lorsque l’ADAPTATEUR Bluetooth est raccordé. Ceci pourrait l’endommager ou entraîner de faux contacts.
ADAPTER PORT. ! Pour les instructions concernant la lecture sur le dispositif sans fil Bluetooth, consultez la section Jumelage de l’ADAPTATEUR Bluetooth et d’un dispositif sans fil Bluetooth à la page 36 .
AUTO SURR/ALC/ STREAM DIRECT ! Ajouter des noms aux préréglages de stations radio (page 34). AUTO SURR/ALC/
! Pour les instructions concernant la lecture sur le iPod, consultez la section Lecture d’un iPod à la page 31 .

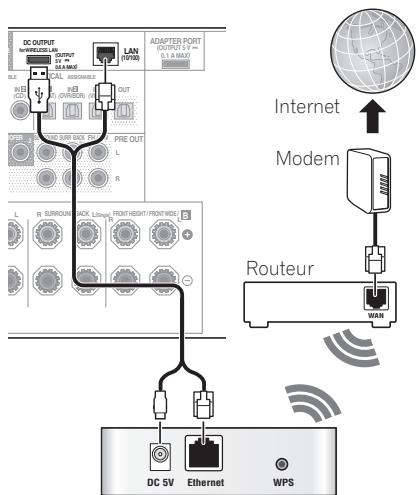

AS-WL300 pour la connexion. ! Le convertisseur LAN sans fil (AS-WL300) est fourni avec le VSX-LX55, vendu séparément avec le VSX-2021. ! N’utilisez que le câble de liaison d’accessoire fourni. ! Pour les instructions sur le réglage du convertisseur LAN sans fil, reportez-vous à Menu de configuration du réseau à la page 75 .

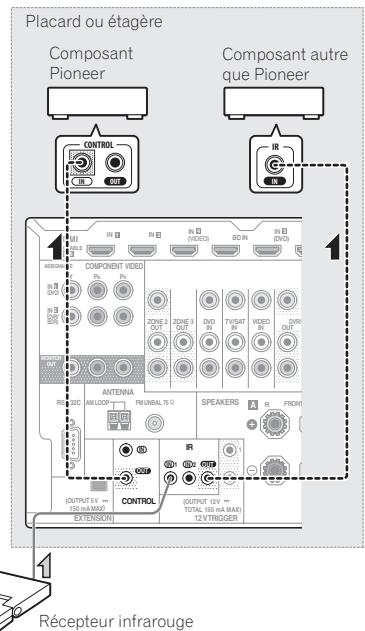

! Si la fenêtre du capteur du récepteur infrarouge est directement exposée à la lumière d’une lampe fluorescente puissante, il se peut que la télécommande ne fonctionne pas. ! Notez que certains fabricants peuvent ne pas utiliser le terme infrarouge pour désigner ce type d’appareil. Consultez le mode d’emploi fourni avec votre composant pour vérifier la compatibilité infrarouge. ! Si vous utilisez deux télécommandes en même temps, le détecteur de télécommande du récepteur infrarouge aura priorité sur le détecteur du panneau avant.

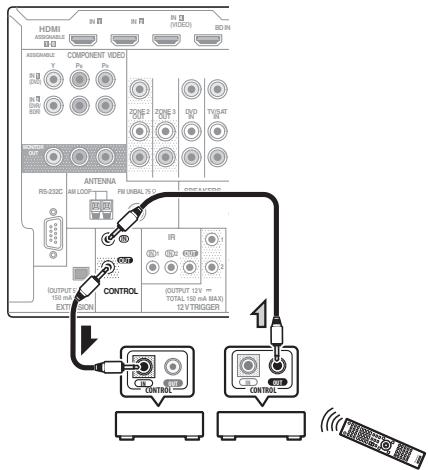

! Si vous avez raccordé une télécommande à la prise CONTROL IN (en utilisant un câble à mini-prise), vous ne pourrez pas commander cet appareil via le capteur de la télécommande.
Pioneer à un récepteur infrarouge, consultez la section Fonctionnement d’autres composants Pioneer avec le capteur de cette unité à la page 25 pour le raccorder aux prises CONTROL plutôt qu’à la prise IR OUT.
Utilisez un câble avec une mini-prise mono à chaque extrémité pour le raccordement.
Lorsque vous avez spécifié les fonctions d’entrée qui seront activées par le déclencheur, il vous suffit d’appuyer sur l’entrée spécifiée à la page 29 pour mettre l’appareil en ou hors service.
! Il est également possible de choisir d’activer/ désactiver le composant non pas lorsque la fonction d’entrée est sélectionnée mais lorsque la sortie HDMI OUT est activée/désactivée. Pour plus d’informations, consultez la section Réglage de l’HDMI à la page 47 .
! Utilisez exclusivement le cordon d’alimentation fourni avec cet appareil. ! N’utilisez pas ce cordon à d’autres fins que celle indiquée ci-dessous. ! Lorsque le récepteur n’est pas utilisé régulièrement (pendant les vacances, par exemple), il doit être débranché de la prise d’alimentation murale. ! Si des enceintes de 6 W d’impédance sont raccordées, changez le réglage de l’impédance avant de mettre le récepteur sous tension. ! VSX-LX55 uniquement: Avant de le débrancher, assurez-vous que le témoin bleu u STANDBY/ON est éteint.
2 Branchez l’autre extrémité sur une prise électrique. ! Lorsque ce récepteur est relié à une prise secteur, un processus d’initialisation de l’HDMI de 2 à 10 secondes commence. Durant celui-ci il n’est pas possible d’effectuer d’autres opérations. Le témoin HDMI clignote sur l’afficheur du panneau avant pendant l’initialisation, et vous pouvez mettre le récepteur sous tension lorsque le clignotement a cessé. L’initialisation ne sera pas effectuée si la fonction Control par leur sous tension lorsque le clignotemeHDMI est réglée sur OFF. Pour plus d’informations sur la fonction Control par l’HDMI, consultez la section Commande par l’HDMI à la page 47 .
Réglage de l’impédance des enceintes Nous conseillons l’utilisation d’enceintes de 8 W avec ce système, mais il est possible de commuter le réglage de l’impédance si vous envisagez d’utiliser des enceintes avec une impédance de 6 W.
Changement de la langue de l’affichage sur écran (OSD Language) La langue utilisée sur l’écran de l’interface graphique peut être changée. ! Dans ce mode d’emploi, les explications font référence au menu anglais de l’écran GUI.
Assurez-vous que l’entrée vidéo du téléviseur est réglée sur ce récepteur (par exemple, si vous avez raccordé ce récepteur aux prises VIDEO de votre téléviseur, assurez-vous que l’entrée VIDEO est bien sélectionnée).
Un écran à interface graphique (GUI) apparaît sur votre téléviseur. Utilisez i/j/k/l et ENTER pour naviguer sur les pages et sélectionner les éléments de menu. Appuyez sur RETURN pour sortir du menu actuel.
4 Sélectionnez ‘OSD Language’ sur le menu System Setup. 5 Ce réglage est terminé et le menu System Setup réapparaît automatiquement.
Auto MCACC) Assurez-vous que l’entrée vidéo du téléviseur est réglée sur ce récepteur.

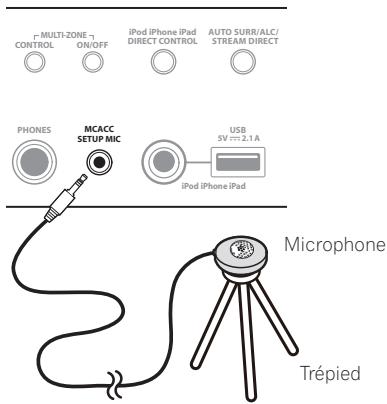

MCACC SETUP MIC sur le panneau avant. Appuyez sur la partie inférieure du volet du panneau avant pour accéder à la prise MCACC SETUP MIC.
Ne le posez pas sur les surfaces suivantes sinon les mesures risquent de ne pas être précises : ! Sur un fauteuil ou une surface molle. ! À des endroits élevés, comme sur une étagère ou le haut d’un fauteuil. L’indication Full Auto MCACC apparaît lorsque le microphone est branché.
! Lorsque des mesures sont effectuées, les données des caractéristiques de la réverbération (avant et après le calibrage) enregistrées dans le récepteur sont écrasées. ! Quand la mesure effectuée concerne d’autres données de réverbération que celles de SYMMETRY, les données ne sont pas mesurées après la correction. Si vous devez prendre une mesure après la correction des données, utilisez le menu EQ Professional de la configuration Manual MCACC (page 66). Si les enceintes ne sont pas raccordées de la façon indiquée dans Normal(SB/FH), veillez à régler Speaker System avant la configuration MCACC automatique intégrale. Consultez la section Réglage du système d’enceintes à la page 72 . ! Speaker System – Indique les réglages actuels. Lorsque cette option est sélectionnée et validez avec ENTER, l’écran de sélection du système d’enceintes apparaît. Sélectionnez le système d’enceintes approprié, puis appuyez sur RETURN. Si vous envisagez une double amplification de vos enceintes avant ou l’installation d’un système d’enceintes distinct dans une autre pièce, lisez la section Réglage du système d’enceintes à la page 72 et veillez à connecter correctement vos enceintes avant de passer à l’étape 4. ! EQ Type – Détermine la façon dont les fréquences sont équilibrées. ! MCACC – Les six préréglages MCACC sont utilisés pour mémoriser les réglages du son surround pour différentes positions d’écoute. Choisissez un préréglage non utilisé pour le moment (vous pourrez le renommer ultérieurement, à la section Gestion des données à la page 70 ).
Si aucune opération n’est effectuée durant les 10 secondes où l’écran de vérification de la configuration des enceintes est affiché, la configuration MCACC automatique intégrale se poursuit automatiquement. Dans ce cas, il est inutile de sélectionner ‘OK’ et d’appuyer sur ENTER à l’étape 7. ! En cas de messages d’erreur (du type Too much ambient noise! ou Check microphone.), sélectionnez RETRY après avoir vérifié le bruit ambiant (consultez la section Problèmes lors de l’utilisation de la configuration MCACC automatique à la page 29 ) et le branchement du microphone. Si vous ne constatez aucun problème, sélectionnez simplement GO NEXT et continuez.

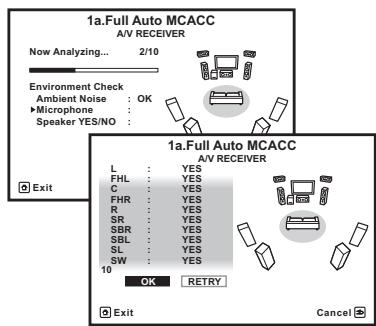

Une fois encore, essayez d’être aussi silencieux que possible pendant cette opération. Elle peut prendre 3 à 10 minutes.
Ambient Noise Si Reverse Phase s’affiche, les fils du cordon d’enceinte (+ et –) ont peut-être été inversés. Vérifiez les liaisons des enceintes. — Si les liaisons ne sont pas bonnes, coupez l’alimentation, débranchez le cordon d’alimentation et raccordez les enceintes correctement. Ensuite, effectuez une nouvelle fois toute la configuration MCACC automatique. — Si les liaisons sont bonnes, sélectionnez GO NEXT et continuez.
Menu réapparaît automatiquement. Lorsque la configuration MCACC automatique intégrale est terminée, n’oubliez pas de débrancher le microphone du récepteur. Les réglages effectués dans la configuration MCACC automatique intégrale permettent d’obtenir normalement un excellent son surround de votre système, mais il est également possible d’effectuer manuellement ces réglages avec le Le menu MCACC avancé à la page 64 ou Menus de configuration du système et d’autres configurations à la page 72 . ! En fonction des caractéristiques de votre pièce, des enceintes semblables dotées d’un cône de 12 cm environ afficheront parfois des réglages de taille différents. Vous pouvez corriger ce réglage manuellement grâce à la section Configuration manuelle des enceintes à la page 72 . ! La valeur du réglage de la distance du caisson de grave peut être supérieure à la distance réelle de la position d’écoute. Ce réglage doit être précis (en tenant compte des caractéristiques de retard et de la pièce) et n’a généralement pas besoin d’être modifié. ! Si une interaction des enceintes et de l’environnement ne vous permet pas d’obtenir des mesures correctes avec la configuration MCACC automatique intégrale, nous vous conseillons de faire vous-même les réglages.
Si l’environnement de la pièce n’est pas idéal pour la configuration MCACC automatique (trop de bruit de fond, écho contre les murs, obstacles entre les enceintes et le microphone), les réglages finaux risquent d’être incorrects. Vérifiez si certains appareils domestiques (climatiseur, réfrigérateur, ventilateur, etc.) sont susceptibles d’affecter l’environnement et éteignez-les si nécessaire. Si l’afficheur du panneau avant affiche des instructions, veuillez les suivre. ! Certains téléviseurs assez anciens peuvent troubler le fonctionnement du microphone. Si tel semble être le cas, éteignez le téléviseur lors de la configuration MCACC automatique.

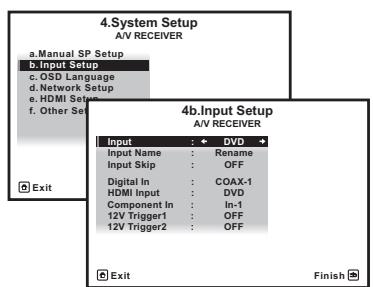

Vous ne devez effectuer ces réglages sur le menu Input Setup que si vous n’avez pas raccordé votre équipement numérique selon les réglages par défaut (consultez la section Réglages possibles et par défaut de la fonction d’entrée à la page 29 ). Dans ce cas, vous devez indiquer au récepteur la prise à laquelle l’appareil numérique est raccordé de sorte que les touches de la télécommande correspondent aux appareils raccordés.
Un écran à interface graphique (GUI) apparaît sur votre téléviseur. Utilisez i/j/k/l et ENTER pour naviguer sur les pages et sélectionner les éléments de menu. Appuyez sur RETURN pour sortir du menu actuel.
Home Menu. 3 Sélectionnez ‘Input Setup’ sur le menu System Setup. 4.System Setup 5 Sélectionnez la (les) entrée(s) à laquelle (auxquelles) vous avez connecté votre composant. Par exemple, si votre lecteur de DVD n’est pourvu que d’une seule sortie optique, vous devrez changer le réglage DVD de l’entrée Digital In et choisir l’entrée optique à laquelle vous l’avez raccordé au lieu de COAX-1 (réglage par défaut). Les numéros (OPT-1 à OPT-2) correspondent aux nombres indiqués à côté des entrées à l’arrière du récepteur.
Il y a des réglages optionnels en plus de la fonction affectée aux prises d’entrée : ! Input Name – Vous pouvez choisir de renommer la fonction d’entrée pour l’identifier plus facilement. Pour ce faire, sélectionnez Rename ou Default pour revenir aux réglages par défaut du système. ! Input Skip – Lorsque ON est spécifié, cette entrée est ignorée par la sélection de l’entrée à l’aide de INPUT SELECT. (DVD et d’autres entrées peuvent cependant être sélectionnées directement avec les touches de fonction d’entrée.) ! 12V Trigger1/2 – Après avoir raccordé un composant à l’un des déclencheurs 12 volts (consultez la section Mise sous/hors tension de composants avec le déclencheur 12 volts à la page 26 ), sélectionnez MAIN, ZONE 2, ZONE 3 ou OFF comme réglage de déclencheur pour que ce composant s’allume automatiquement en même temps que celui de la zone (principale ou secondaire) spécifiée. — Les composants raccordés aux déclencheurs 12 volts peuvent être associés à la commutation de HDMI OUT. Pour plus d’informations, consultez la section Réglage de l’HDMI à la page 47 .
Vous revenez alors au menu System Setup.
Les prises du récepteur correspondent généralement au nom de l’une des fonctions d’entrée. Si vous avez raccordé des composants à ce récepteur différemment (ou en plus) des réglages par défaut ci-dessous, consultez la section Le menu Input Setup à la page 29 pour indiquer au récepteur comment vous l’avez connecté. Les points (k) indiquent les affectations possibles. Fonction d’entrée
Vous avez le choix entre les deux réglages suivants comme Operation Mode : Expert et Basic.
RETURN pour sortir du menu actuel.
Bluetooth Setup ! Basic – Le nombre de fonctions paramétrables est restreint, et les fonctions dont le paramétrage est restreint se règlent automatiquement de manière à obtenir la qualité de son et d’image recommandée par Pioneer. Les fonctions paramétrables sont les suivantes. Elles peuvent être réglées selon le goût de chacun en se référant au mode d’emploi. Fonctions/ éléments Descriptions paramétrables (appuyez sur u RECEIVER). Assurez-vous que l’entrée vidéo du téléviseur est réglée sur ce récepteur.
Vous pouvez utiliser les touches de fonction d’entrée de la télécommande, INPUT SELECT ou encore la molette INPUT SELECTOR du panneau avant. ! Si vous devez modifier manuellement le type de signal d’entrée, appuyez sur SIGNAL SEL (page 40).
4 Appuyez sur AUTO/ALC/DIRECT (AUTO SURR/ALC/STREAM DIRECT) pour sélectionner ‘AUTO SURROUND’, puis lancez la lecture de la source. Si vous lisez une source audio surround Dolby Digital ou DTS, vous devrez entendre un son surround. Si vous lisez une source stéréo, vous entendrez uniquement du son provenant des enceintes avant gauche/droite en mode d’écoute par défaut. ! Vous devrez peut-être vérifier les réglages de la sortie audio numérique de votre lecteur DVD ou de votre récepteur satellite numérique. Celle-ci doit être réglée pour restituer un son Dolby Digital, DTS et PCM
! Consultez également la section Écoute par votre système à la page 38 pour plus d’informations sur les diverses écoutes possibles des sources. Vous pouvez vérifier sur l’afficheur du panneau avant si la lecture s’effectue ou non correctement sur les différents canaux. Pour plus d’informations, consultez la section Surround automatique, ALC et flux direct avec différents formats de signal d’entrée à la page 95 . Si vous utilisez une enceinte surround arrière, 2DIGITAL s’affiche pour la lecture des signaux Dolby Digital 5.1canaux et DTS s’affiche pour la lecture des signaux DTS 5.1 canaux. Si l’affichage ne correspond pas aux signaux présents et au mode d’écoute, vérifiez les liaisons et les réglages.
Coupez le volume de votre téléviseur pour que le son provienne intégralement des enceintes raccordées à ce récepteur.
% Utilisez INPUT SELECT pour sélectionner l’entrée associée aux prises d’entrée HDMI du récepteur. Vous pouvez aussi utiliser la molette INPUT SELECTOR sur le panneau avant ou appuyer plusieurs fois de suite sur HDMI sur la télécommande. ! Réglez le paramètre HDMI dans Réglage des options audio à la page 50 sur THROUGH si le signal audio HDMI doit être retransmis par
! Si le signal vidéo n’apparaît sur votre téléviseur, essayez d’ajuster les réglages de la résolution de votre composant ou écran. Notez que pour certains composants (comme les consoles de jeux vidéo), la conversion des résolutions est impossible. Dans ce cas, utilisez une liaison vidéo analogique.

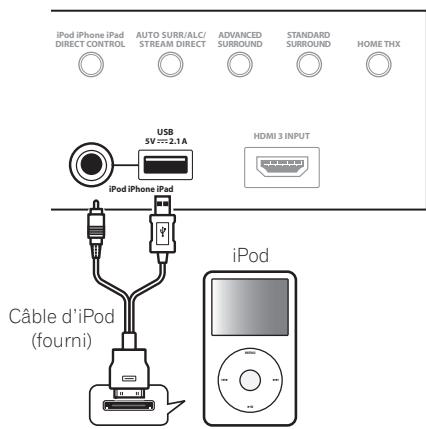

Ce récepteur dispose d’une prise iPod iPhone iPad USB permettant de lire le contenu audio de votre iPod en utilisant les commandes de ce récepteur. ! Ce récepteur peut restituer les signaux audio et vidéo des iPod nano (audio seulement pour les iPod nano 1G/2G), iPod cinquième génération (audio seulement), iPod classic, iPod touch, iPhone, iPhone 3G, iPhone 3GS, iPhone 4 et iPad. Toutefois, certaines fonctions peuvent être restreintes pour certains modèles. Ce récepteur n’est pas compatible avec l’iPod shuffle. ! Ce récepteur a été conçu et testé pour la version du logiciel iPod/iPhone/iPad indiquée sur le site Pioneer (http://pioneer.jp/homeav/ support/ios/eu/). ! L’installation d’autres versions que celle indiquée sur le site Pioneer sur votre iPod/iPhone/iPad peut entraîner une incompatibilité avec ce récepteur. ! Les iPod, iPhone et iPad ne peuvent être utilisés que pour la reproduction des matériaux non protégés par des droits d’auteur ou des matériaux que l’utilisateur peut légalement reproduire. ! Des fonctions comme l’égaliseur ne peuvent être contrôlées avec ce récepteur ; nous vous conseillons donc de désactiver l’égaliseur avant le raccordement.
! Lorsque vous écoutez un morceau de l’iPod dans la zone principale, il est possible d’agir sur l’appareil de la seconde zone mais pas d’écouter dans la seconde zone un autre morceau que celui qui est lu dans la zone principale.
Consultez la section Raccordement d’un iPod à la page 24 . ! Il est également possible d’agir sur l’iPod en utilisant ses propres commandes, sans passer par l’écran de télévision. Pour plus d’informations, consultez la section Commutation des commandes de l’iPod à la page 32 .
Loading apparaît sur l’affichage sur l’écran GUI pendant que le récepteur vérifie la liaison et extrait les données de l’iPod. Lorsque l’écran affiche le menu iPod Top, vous pouvez écouter de la musique depuis l’iPod. ! Les commandes de votre iPod ne fonctionnent pas lorsque celui-ci est raccordé à ce récepteur.
Pour localiser des morceaux sur votre iPod, vous pouvez utiliser l’écran GUI s’affichant sur le téléviseur raccordé au récepteur. Pour gérer toutes les opérations ayant rapport à l’écoute de la musique, vous pouvez aussi utiliser l’affichage du panneau avant du récepteur.
! Ceci ne s’applique pas aux photos enregistrés sur votre iPod. Pour voir des photos, réglez la commande de l’iPod sur iPod (consultez la section Commutation des commandes de l’iPod à la page 32 ).
Lorsque votre iPod est raccordé à ce récepteur, vous pouvez localiser les chansons enregistrées sur votre iPod d’après la liste d’écoute, le nom d’auteur, le nom d’album, le nom de la chanson, le genre ou le compositeur, comme sur l’iPod proprement dit.
2 Utilisez i/j pour sélectionner une catégorie, puis appuyez sur ENTER pour naviguer dans cette catégorie. ! Pour revenir à tout moment au niveau précédent, appuyez sur RETURN.
! Utilisez k/l pour passer au niveau précédent/suivant.
Remarque ! Vous pouvez lire toutes les chansons d’une catégorie précise en sélectionnant l’élément All, au sommet de chaque liste de catégorie. Vous pouvez par exemple lire toutes les chansons d’un artiste précis.
Vous pouvez changer le rôle des commandes de l’iPod pour qu’elles agissent sur l’iPod ou sur le récepteur. ! Vous ne pourrez pas utiliser cette fonction, si un iPod de la cinquième génération ou un iPod nano de la première génération est raccordé.
Vous pouvez alors utiliser les commandes et l’écran de votre iPod tandis que la télécommande du récepteur et l’écran GUI sont inactifs.
Remarque ! Change l’entrée du récepteur et bascule sur l’iPod simplement par une pression sur la touche iPod iPhone iPad DIRECT CONTROL du panneau avant pour permettre la commande de l’iPod depuis l’iPod.

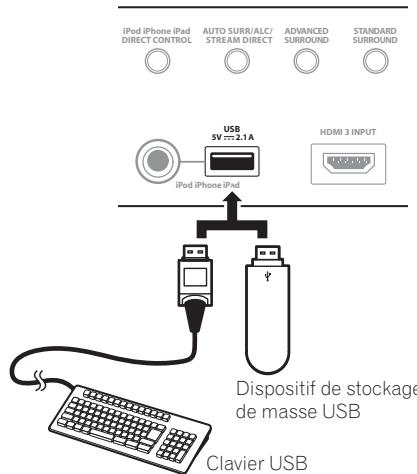

! Les dispositifs USB compatibles comprennent les disques durs magnétiques externes, les mémoires flash portables (en particulier les clés) et les lecteurs audio numériques (lecteurs MP3) de format FAT16/32. ! Pioneer ne peut pas garantir la compatibilité (fonctionnement et/ou alimentation) de tous les dispositifs de grande capacité USB et décline toute responsabilité quant à la perte de données pouvant survenir lors de la connexion à ce récepteur.
Consultez la section Raccordement d’un dispositif USB à la page 24 . ! Assurez-vous que le récepteur est en mode de veille avant de débrancher le dispositif USB.
Loading apparaît sur l’écran GUI lorsque le récepteur reconnaît le dispositif USB raccordé. Lorsque l’écran affiche le menu USB Top, la lecture est possible depuis le dispositif USB.
Si le message Over Current s’éclaire sur l’afficheur, cela signifie que la consommation du dispositif USB est trop élevée pour ce récepteur. Vérifiez les points ci-dessous : ! Éteignez le récepteur puis rallumez-le. ! Raccordez une nouvelle fois le dispositif USB lorsque le récepteur est éteint. ! Utilisez l’adaptateur secteur approprié (fourni avec le dispositif) pour alimenter le dispositif USB. Si ces conseils ne permettent pas de résoudre le problème, c’est que votre dispositif USB n’est pas compatible.
USB. ! Notez que les caractères non romains des listes de lecture sont remplacés par #.
2 Utilisez i/j pour sélectionner un dossier, puis appuyez sur ENTER pour naviguer dans ce dossier. ! Pour revenir à tout moment au niveau précédent, appuyez sur RETURN.
! Les fichiers audio protégés contre la copie ne peuvent pas être lus sur ce récepteur. ! Les fichiers audio protégés par le système DRM ne peuvent pas être lus sur ce récepteur.

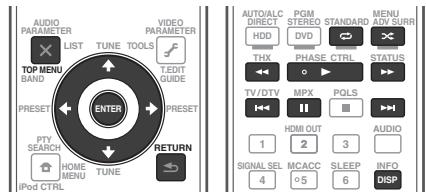

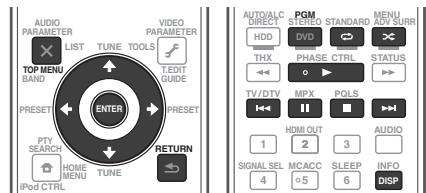

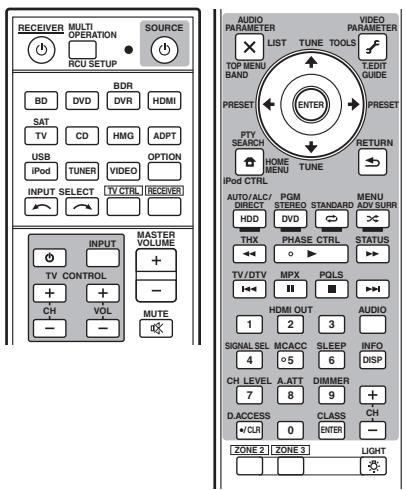

Les touches de la télécommande de ce récepteur peuvent être utilisées pour la lecture de base des fichiers enregistrés sur des dispositifs USB. ! Appuyez sur iPod USB pour mettre la télécommande en mode de fonctionnement iPod/USB.
2 Utilisez i/j pour sélectionner un dossier, puis appuyez sur ENTER pour naviguer dans ce dossier. ! Pour revenir à tout moment au niveau précédent, appuyez sur RETURN.
Le contenu sélectionné s’affiche en grand sur l’écran et le diaporama démarre. Lorsque le diaporama commence, appuyez sur ENTER pour faire une pause et pour continuer (seulement lorsque Theme est Normal (OFF) dans le Slideshow Setup). ! Si une photo du diaporama reste cinq minutes affichée, la liste réapparaît.
‘Slideshow Setup’ sur le menu USB Top. 2 ! Music Select – Sélectionne le dossier contenant les fichiers de musique devant être lus lorsque ON est sélectionné pour BGM.
Theme est Normal (OFF) dans le Slideshow Setup.
(recherche) et manuel (pas). Si vous connaissez déjà la fréquence de la station que vous souhaitez écouter, consultez la section Réglage direct d’une station ci-dessous. Après avoir trouvé une station, vous pouvez en mémoriser la fréquence pour la rappeler ultérieurement ; consultez la section Sauvegarde des stations préréglées à la page 34 pour plus d’informations sur cette fonction.
2 Utilisez BAND pour changer la bande (FM ou AM), si nécessaire. 3
! Réglage automatique – Pour rechercher les stations sur la bande sélectionnée, appuyez sur TUNE i/j et maintenez-la enfoncée pendant une seconde environ. Le récepteur commence à chercher la station suivante et s’arrête lorsqu’il en a trouvé une. Répétez l’opération pour chercher d’autres stations. ! Réglage manuel – Pour changer la fréquence pas à pas, appuyez sur TUNE i/j. ! Réglage rapide – Appuyez sur TUNE i/j et maintenez-la enfoncée pour effectuer un réglage rapide. Relâchez la touche lorsque vous atteignez la fréquence souhaitée.
TUNED ou STEREO ne s’allument pas lorsque vous faites l’accord sur une station FM, appuyez sur MPX pour passer au mode de réception en
Écoute de la radio à la page 34 .
! Le mode Neural Surround peut être sélectionné aussi avec STANDARD.
(FM), appuyez sur 1, 0, 6, 0, 0. Si vous commettez une erreur lors de la saisie, appuyez deux fois sur D.ACCESS pour effacer la fréquence et recommencer.
Si vous écoutez souvent une station radio précise, il est intéressant d’en mémoriser la fréquence pour faire l’accord rapidement sur cette station lorsque vous souhaitez l’écouter. Vous évitez ainsi de devoir régler manuellement la station à chaque fois. Ce récepteur peut mémoriser jusqu’à 63 stations, enregistrées dans sept banques ou classes (A à G) de 9 canaux chacune.
Vous pouvez également utiliser les touches numériques pour sélectionner une station préréglée.
1 Appuyez sur TUNER pour sélectionner le tuner. 2 Appuyez sur CLASS pour sélectionner la classe où enregistrer la station. Appuyez plusieurs fois pour faire défiler les classes A à G.
! Vous pouvez également utiliser les touches numériques de la télécommande pour rappeler la station préréglée.
Pour reconnaître plus facilement les stations préréglées, vous pouvez leur donner un nom.
Consultez la section Écouter des stations préréglées à la page 34 pour le détail à ce sujet.
! Après avoir nommé une station préréglée, vous pouvez appuyer sur DISP lors de l’écoute d’une station pour alterner l’affichage du nom et de la fréquence.
RDS, est un système utilisé par la plupart des stations de radio FM pour fournir aux auditeurs différents types d’informations, comme le nom de la station et le type d’émission en cours de transmission. L’une des caractéristiques du RDS est la recherche par type de programme. Par exemple, vous pouvez rechercher une station qui diffuse une émission dont le type de programme est JAZZ. Vous pouvez faire une recherche parmi les types de programmes suivants : ! Il existe en outre deux autres types de programmes, TEST et NONE. Vous ne pouvez pas les rechercher.
! La fonction RDS n’est disponible que pour la bande FM.
4 Appuyez sur ENTER pour lancer la recherche du type de programme. La recherche d’un programme approprié parmi toutes les fréquences commence. Lorsqu’il en trouve un, la recherche s’arrête et la station est audible pendant cinq secondes.
Si vous n’appuyez pas sur ENTER, la recherche reprend. Si NO PTY est affiché, cela signifie que le tuner n’a pas pu trouver le type de programme que vous cherchiez. ! Le RDS s’applique à toutes les fréquences. Si le type de programme recherché n’a pas pu être trouvé parmi toutes les fréquences, NO PTY s’affiche.
Chaque pression fait changer l’affichage dans l’ordre suivant : ! Radio Text (RT) – Messages envoyés par la station de radio. Par exemple, le RT d’une station de radio de discussion peut être un numéro de téléphone. ! Program Service Name (PS) – Nom de la station de radio. ! Program Type (PTY) – Indique le type de programme en cours de diffusion. ! Fréquence actuelle du tuner.
! Si des parasites sont captés pendant que RT défile sur l’affichage, certains caractères peuvent s’afficher de façon incorrecte. ! Si vous voyez NO RT DATA dans l’affichage RT, cela signifie qu’aucune donnée RT n’est transmise par la station. ! Si NO PS DATA apparaît dans l’affichage PS cela signifie qu’aucune donnée PS ne peut être reçue. ! Si NO PTY DATA apparaît dans l’affichage PTY, cela signifie qu’aucune donnée PTY ne peut être reçue.
! Avec l’AS-BT100, certaines fonctions ne seront pas disponibles sur ce récepteur.
La télécommande fournie avec cet appareil permet de démarrer et d’arrêter la lecture et d’effectuer certaines opérations. ! Le dispositif sans fil Bluetooth doit prendre en charge le profil AVRCP. ! Le fonctionnement de la télécommande n’est pas garanti pour tous les dispositifs sans fil Bluetooth.
Le “Jumelage” doit être effectué avant la lecture sur le dispositif sans fil Bluetooth via l’ADAPTATEUR Bluetooth. Veillez à effectuer le jumelage la première fois que vous utilisez votre système et chaque fois que les données du jumelage ont été effacées. Le jumelage est nécessaire pour enregistrer le dispositif sans fil Bluetooth et permettre les communications Bluetooth. Pour le détail à ce sujet, consultez aussi le mode d’emploi de votre dispositif sans fil Bluetooth. ! Le jumelage est nécessaire la première fois que vous utilisez le dispositif sans fil Bluetooth et l’ADAPTATEUR Bluetooth. ! Pour permettre la communication Bluetooth, le jumelage doit être effectué sur votre système et sur le dispositif sans fil Bluetooth.
! Si l’AS-BT200 est seulement utilisé : Cet appareil est conforme aux spécifications Bluetooth Ver. 2.1. Lorsque cet appareil et un autre dispositif sans fil Bluetooth sont conformes aux spécifications Bluetooth Ver. 2.1, le jumelage des deux sera éventuellement possible sans mot de passe. Dans ce cas, un code peut apparaître sur le récepteur et sur le dispositif sans fil Bluetooth. Dans ce cas, assurez-vous que le même code est affiché sur le récepteur et sur le dispositif sans fil Bluetooth, puis sélectionnez YES avec les touches k et l et appuyez sur ENTER. Ensuite, connectez-vous sur le dispositif Bluetooth utilisé. Si le code ne correspond pas au code indiqué sur le dispositif Bluetooth sur lequel vous voulez vous connecter, sélectionnez NO pour annuler le jumelage, puis ressayez. Appuyez sur ADPT pour spécifier l’entrée ADAPTER PORT, puis effectuez le jumelage sur le dispositif sans fil Bluetooth. Si le jumelage réussit, les opérations suivantes seront superflues. ! Jumelez un appareil à la fois. ! Si vous reliez ce récepteur par une connexion Bluetooth à un dispositif compatible Bluetooth pour écouter de la musique, ne connectez que ce récepteur par une connexion Bluetooth à ce dispositif compatible Bluetooth à l’exclusion de tout autre. Si une connexion Bluetooth à un autre dispositif que ce récepteur a déjà été établie, déconnectez l’autre dispositif avant de connecter ce récepteur.
2 Sélectionnez ‘System Setup’, puis appuyez sur ENTER. 3 Sélectionnez ‘Other Setup’, puis appuyez sur ENTER. 4 Sélectionnez ‘Pairing Bluetooth Device’, puis appuyez sur ENTER. 5 Sélectionnez le réglage ‘Passcode’ souhaité. Sélectionnez le même code que celui du dispositif sans fil Bluetooth auquel vous souhaitez vous connecter. ! 0000/1234/8888 – Sélectionnez le code parmi ces options. Ce sont les mots de passe qui peuvent être utilisés dans la plupart des cas. ! Others – Sélectionnez ceci pour utiliser un autre code.
Utilisez i/j pour sélectionner un nombre et k/l pour déplacer le curseur.
Allumez le dispositif sans fil Bluetooth que vous voulez jumeler, placez-le à proximité du récepteur et mettez-le en mode de jumelage.
Lorsque le dispositif sans fil Bluetooth est raccordé : CONNECTED apparaît sur l’afficheur du récepteur. ! Le système ne peut afficher que des caractères alphanumériques. D’autres caractères peuvent ne pas s’afficher correctement.
Revenez à la spécification du code à l’étape 5. Effectuez ensuite la connexion par le dispositif sans fil Bluetooth.
Bluetooth, sélectionnez l’ADAPTATEUR Bluetooth et saisissez le code sélectionné à l’étape 5. ! Le code peut être désigné dans certains cas par CLÉ ou code PIN.
1 Appuyez sur ADPT de la télécommande pour commuter le récepteur sur l’entrée ADAPTER PORT. ! Si l’ADAPTATEUR Bluetooth n’est pas branché sur ADAPTER PORT, NO ADAPTER s’affichera si l’entrée ADAPTER PORT est sélectionnée.
3 Écoutez la musique enregistrée sur le dispositif sans fil Bluetooth. Les touches de la télécommande de ce récepteur peuvent être utilisées pour la lecture de base des fichiers enregistrés sur des dispositifs sans fil Bluetooth. ! Le dispositif sans fil Bluetooth doit prendre en charge le profil AVRCP. ! Selon le dispositif sans fil Bluetooth utilisé, une opération peut être différente de ce qui est indiqué sur les touches de la télécommande.
Pour écouter une source en surround, reportezvous à “Son surround standard”, “Utilisation des modes Home THX” ou “Utilisation des effets Advanced surround” ci-dessous et sélectionnez le mode souhaité. Pour écouter une source dans le mode optimal, consultez la section “Lecture automatique” ou “Utilisation des modes Stream Direct”. (Le son est reproduit en stéréo en présence de signaux à 2 canaux et en surround en présence de signaux multicanaux.)
! Les modes d’écoute et plusieurs fonctions décrits dans cette partie du manuel ne pourront pas être utilisés avec certaines sources, certains réglages et selon l’état du récepteur.
! Si la source est codée en Dolby Digital, DTS ou Dolby Surround, le format de décodage adéquat est automatiquement sélectionné et indiqué à l’écran. ! Pendant l’écoute d’une émission radio FM, la fonction Neural Surround est automatiquement sélectionnée (consultez la section Utilisation de Neural Surround à la page 34 pour plus d’informations). ! Pendant l’écoute de la source ADAPTER PORT, la fonction SOUND RETRIEVER AIR est automatiquement sélectionnée. ALC – Dans le mode de contrôle automatique des niveaux (ALC), le récepteur égalise les niveaux du son lors de la lecture. En outre, les sons des graves et des aigus, les dialogues, les effets surround, etc., qui ne sont pas vraiment perceptibles à faible volume, sont réajustés de manière à être bien perçus à ce niveau sonore. Ce mode est optimal pour l’écoute de nuit. OPTIMUM SURR – Dans le mode Optimum Surround, l’équilibre sonore de chaque scène est automatiquement réajusté de manière optimale en fonction du volume spécifié. L’équilibre sonore contrôle trois éléments importants du son, les dialogues, les graves et le surround avec un algorithme original.
! Lorsqu’un mode ALC est sélectionné, le niveau d’effet peut être ajusté par le paramètre EFFECT, décrit dans Réglage des options audio à la page 50 .
Les modes suivants offrent un son surround simple pour les sources stéréo et multicanaux.
2 Pendant l’écoute d’une source, appuyez sur la touche STANDARD (STANDARD SURROUND). Si besoin, appuyez plusieurs fois sur cette touche pour sélectionner un mode d’écoute. ! Si la source est codée en Dolby Digital, DTS ou Dolby Surround, le format de décodage adéquat est automatiquement sélectionné et indiqué à l’écran. ! Si les enceintes surround arrière ne sont pas raccordées, 2 Pro Logic IIx devient 2 Pro Logic II (son à 5,1 canaux). Pour les sources comportant deux canaux, vous pouvez sélectionner au choix : ! 2 Pro Logic IIx MOVIE – Jusqu’à 7.1 canaux (arrière surround), particulièrement adapté aux sources filmiques ! 2 Pro Logic IIx MUSIC – Jusqu’à 7.1 canaux (arrière surround), particulièrement adapté aux sources musicales ! 2 Pro Logic IIx GAME – Jusqu’à 7.1 canaux (arrière surround), particulièrement adapté aux jeux vidéo DIMENSION et PANORAMA. Consultez la section Réglage des options audio à la page 50 pour les régler. Pendant l’écoute de sources 2 canaux en mode Neo:6 Cinema ou Neo:6 Music, vous pouvez également ajuster l’effet de l’image centrale (consultez la section Réglage des options audio à la page 50 ). Neural Surround peut être sélectionné pour les signaux à 2 canaux dont le signal d’entrée est en PCM (48 kHz au maximum), Dolby Digital, DTS ou une source analogique à 2 canaux. Le mode stéréo peut aussi être sélectionné avec la touche STEREO. Pour l’écoute au casque, seul le mode STEREO peut être sélectionné.
Différentes options THX sont disponibles en fonction de la source et du paramétrage du traitement du canal surround arrière (consultez la section Réglage audio THX à la page 74 pour plus d’informations).
2 Appuyez sur THX (HOME THX) pour sélectionner un mode d’écoute. Pour les sources comportant deux canaux, appuyez plusieurs fois sur la touche THX pour sélectionner un processus de décodage
! THX CINEMA ! THX MUSIC Utilisation des effets Advanced surround Les effets Advanced surround (surround avancé) peuvent être utilisés pour une large gamme d’effets sonores surround
Advanced surround ont été conçus pour les bandes sonores de films, mais certains modes conviennent également aux sources musicales. Essayez différents réglages pour plusieurs bandes sonores afin d’établir vos préférences.
! ACTION – Conçu pour les films d’action dotés de bandes sonores dynamiques ! DRAMA – Conçu pour les films où les dialogues sont nombreux ! SCI-FI – Conçu pour les films de sciencefiction aux innombrables effets spéciaux ! MONO FILM – Crée un son surround à partir de bandes sonores mono ! ENT.SHOW – Adapté aux sources musicales ! EXPANDED – Crée un champ stéréo très large ! TV SURROUND – Fournit un son surround pour les sources TV mono et stéréo ! ADVANCED GAME – Adapté aux jeux vidéo ! SPORTS – Adapté aux programmes sportifs ! CLASSICAL – Offre un son digne d’une grande salle de concert ! ROCK/POP – Crée le son d’un concert en direct pour la musique rock et/ou pop ! UNPLUGGED – Adapté aux sources musicales acoustiques ! EXT.STEREO – Restitue un son multicanaux à partir d’une source stéréo et utilise toutes les enceintes ! F.S.SURR FOCUS – Utilisez ce mode pour obtenir un effet sonore surround riche au point central de convergence de la sortie du son des enceintes avant gauche et droite. ! F.S.SURR WIDE – Utilisez ce mode pour obtenir un effet surround dans une plus grande zone qu’avec le mode FOCUS.
! PHONES SURR – Lors d’une écoute avec un casque, vous pouvez obtenir un effet surround global.
! Lorsqu’un mode d’écoute Advanced surround est sélectionné, le niveau d’effet peut être ajusté grâce au paramètre EFFECT, décrit dans Réglage des options audio à la page 50 . Toutefois avec F.S.SURR FOCUS, F.S.SURR WIDE et SOUND RETRIEVER AIR, le niveau de l’effet ne peut pas être ajusté. ! La fonction Front Stage Surround Advance (F.S.SURR FOCUS et F.S.SURR WIDE) permet de créer des effets sonores surround naturels même si vous utilisez seulement des enceintes avant et un caisson de grave.
Direct Utilisez les modes Stream Direct (à flux direct) lorsque vous souhaitez écouter une source avec un rendu vraiment fidèle. Aucun traitement de signal inutile n’est effectué. Vous écoutez ainsi la véritable source sonore analogique ou numérique. Fr
2 Pendant la lecture d’une source, appuyez sur AUTO/ALC/DIRECT (AUTO SURR/ALC/STREAM DIRECT) pour sélectionner le mode souhaité. Vérifiez les indicateurs de format numérique sur l’afficheur du panneau avant pour savoir de quelle manière la source est traitée. ! AUTO SURROUND – Consultez la section Lecture automatique à la page 38 . ! ALC – Écoute en mode de contrôle automatique des niveaux (page 38). ! DIRECT – Reproduction de la source avec le moins de modifications possible proche de PURE DIRECT. Avec DIRECT, les seules modifications ajoutées à la lecture PURE DIRECT proviennent du calibrage du champ sonore par le système MCACC et du contrôle de la phase. ! PURE DIRECT – Lecture sans modification du son avec un traitement numérique minimal. Aucun son n’est restitué par les enceintes B dans ce mode. ! OPTIMUM SURR – Écoute du son surround optimal (page 38).
! Pour l’écoute au casque, seul le mode ALC, OPTIMUM SURR ou PURE DIRECT peut être sélectionné. (par exemple, pour regarder un film dans un canapé ou pour jouer aux jeux vidéo près du téléviseur).
2 Lors de l’écoute d’une source, appuyez sur la touche MCACC. Appuyez dessus plusieurs fois de suite pour sélectionner un des six préréglages MCACC. Consultez la section Gestion des données à la page 70 pour vérifier et gérer vos réglages actuels. ! Ces réglages n’ont aucun effet lorsqu’un casque d’écoute est branché. ! Vous pouvez aussi appuyer sur k/l pour sélectionner le préréglage MCACC.
Vous pouvez sélectionner les différents signaux d’entrée suivants sur ce récepteur. ! Ce récepteur ne lit que les signaux numériques de format Dolby Digital, PCM (32 kHz à 192 kHz) et DTS (y compris le format DTS 96/24). Les signaux pouvant transiter par les prises HDMI sont les suivants : Dolby Digital, DTS, PCM (32 kHz à 192 kHz), Dolby TrueHD, Dolby Digital Plus, DTS-EXPRESS, DTS-HD Master Audio et SACD. ! Il est possible que vous entendiez du bruit numérique pendant la lecture d’un signal analogique sur un lecteur LD, CD, DVD ou BD. Pour éviter le bruit, réalisez les liaisons numériques adéquates (page 17) et réglez l’entrée de signal sur DIGITAL.
Chaque pression permet de passer d’une option à l’autre, dans l’ordre suivant : ! AUTO – Le récepteur sélectionne le premier signal disponible dans l’ordre suivant : HDMI; DIGITAL; ANALOG. ! ANALOG – Sélectionne un signal analogique. ! DIGITAL – Sélectionne un signal numérique optique ou coaxial. ! HDMI – Sélectionne un signal HDMI. — Lorsque le paramètre de sortie audio HDMI est réglé sur THROUGH, le son est restitué par le téléviseur et non pas par ce récepteur. Lorsque DIGITAL, HDMI ou AUTO est spécifié (DIGITAL ou HDMI seulement sélectionné), les indicateurs s’allument de la façon suivante en fonction du signal décodé (consultez Afficheur à la page 10 ).
Le contrôle de phase de ce récepteur utilise les mesures de correction de phase pour garantir que votre source sonore arrive en phase en position d’écoute, empêchant ainsi toute déformation et/ou coloration indésirable du son. La technologie de contrôle de phase permet une restitution sonore uniforme grâce à l’utilisation de la concordance de phase, offrant ainsi une image sonore parfaite. Cette fonction est activée par défaut et nous vous recommandons
PHASE CONTROL s’allume.
La fonction Phase Control Plus corrige le décalage de phase sur ces disques. Pour les instructions concernant la fonction Phase Control Plus, consultez la section Réglage des options audio à la page 50 . ! Si le caisson de grave est muni d’un bouton de contrôle de phase, réglez-le sur le signe (+) (ou 0°). Toutefois, l’effet obtenu sur ce récepteur lorsque PHASE CONTROL est réglé sur ON dépend du type de caisson de grave. Réglez votre caisson de grave pour optimiser l’effet. Il est également conseillé d’essayer de changer l’orientation ou l’emplacement du caisson de grave. ! Mettez le bouton du filtre passe-bas de votre caisson de grave en position hors service. Si ce n’est pas possible sur votre caisson de grave, réglez la fréquence de coupure sur une valeur plus élevée.
! Le mode PHASE CONTROL ne peut pas être réglé sur ON dans les cas suivants : — Lorsqu’un casque d’écoute est branché. — Lorsque le mode PURE DIRECT est en service. — Lorsque le paramètre de sortie audio HDMI est réglé sur THROUGH in Réglage des options audio à la page 50 .
Ce récepteur présente deux types de fonctions pour corriger la distorsion de phase et le retard de groupe : Le contrôle de phase et le contrôle de phase pleine bande. Il est conseillé de mettre en service le contrôle de phase pleine bande parce qu’il inclut aussi les effets du contrôle de phase. Le contrôle de phase pleine bande permet de calibrer les caractéristiques de fréquencephase des enceintes raccordées. Les enceintes classiques conçues exclusivement pour l’usage audio reproduisent en général le son en fonction des différentes bandes de fréquence d’un système d’enceintes intégrant plusieurs haut-parleurs (par exemple, les hautparleurs d’aigus, de médiums et de graves correspondant respectivement aux hautes, aux moyennes et aux basses fréquences dans le cas d’enceintes à 3 voies). Bien que conçues pour aplanir les caractéristiques de fréquence-amplitude sur de larges plages, dans certains cas ces enceintes ne parviennent pas à aplanir les caractéristiques du retard de groupe efficacement. Cette distorsion de phase des enceintes accroît par la suite le retard de groupe (le retard du son des basses fréquences par rapport au
Ce récepteur analyse les caractéristiques de fréquence-phase des enceintes en mesurant les signaux de test émis par les enceintes avec le microphone fourni et aplanit les caractéristiques de fréquence-phase analysées pendant la lecture du signal audio. La même correction est effectuée sur les enceintes gauche et droite. Cette correction réduit le retard de groupe entre les plages d’une même enceinte et améliore les caractéristiques de fréquence-phase sur toutes les plages. En outre, l’amélioration des caractéristiques de fréquence-phase entre les canaux facilite l’intégration du son surround lors du réglage multicanaux.
2 Appuyez sur PHASE CTRL (PHASE CONTROL) pour sélectionner FULLBAND PHASE. Le contrôle de phase et le contrôle de phase pleine bande sont mis en service. Sur le panneau avant, les indicateurs FULL BAND et s’allument.
! Selon le signal d’entrée et le mode d’écoute, il peut être impossible de régler le mode Full Band Phase Ctrl sur ON. ! Le mode Full Band Phase Ctrl ne peut pas être réglé sur ON dans les cas suivants : — Lorsqu’un casque d’écoute est branché. — Lorsque le mode PURE DIRECT est en service. — Lorsque le paramètre de sortie audio HDMI est réglé sur THROUGH in Réglage des options audio à la page 50 .
! Pour calibrer et analyser les caractéristiques de fréquence-phase des enceintes, effectuez les opérations mentionnées pour la Full Auto MCACC dans Advanced MCACC (consultez la section Obtention automatique d’un réglage sonore optimal (Full Auto MCACC) à la page 27 ) ou réglez Auto MCACC dans Auto MCACC dans ADVANCED MCACC sur Full Band Phase Ctrl. Sélectionnez ALL lorsque vous effectuez la Auto MCACC avec le menu Auto MCACC. Lors du calibrage des caractéristiques de fréquence-phase des enceintes, la fonction Full Band Phase Ctrl est automatiquement mise en service. Fr
! Les fichiers photo ou vidéo ne peuvent pas être lus. ! Avec Windows Media Player 11 ou Windows Media Player 12, vous pouvez même écouter les fichiers audio protégés sur ce récepteur.

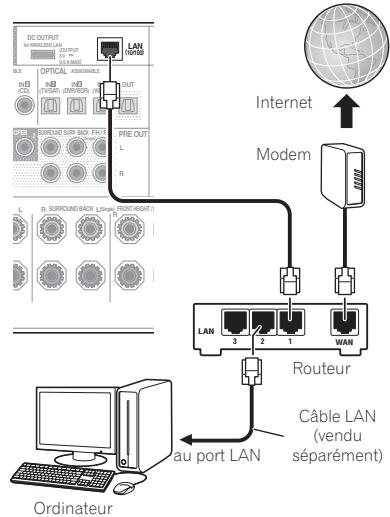

Media Gallery Ce récepteur est pourvu d’une borne LAN, et en raccordant vos composants à cette borne vous pourrez utiliser les fonctions suivantes.
Media Gallery à la page 43 et Lecture de fichiers audio enregistrés sur des composants en réseau à la page 43 . ! Vous pouvez écouter des fichiers audio enregistrés non seulement sur un ordinateur mais aussi sur d’autres composants en utilisant le serveur multimédia intégré fonctionnant selon le logiciel et les protocoles DLNA 1.0 ou DLNA 1.5 (disques durs et chaînes audio capables de connexion réseau).
Vous pouvez sélectionner dans la liste des stations radio Internet créée, modifiée et gérée par le service vTuner exclusivement pour les produits Pioneer vos stations préférées pour les écouter. dConsultez la section Lecture avec Home Media Gallery à la page 43 et Ecoute des stations radio Internet à la page 43 .
À propos des dispositifs interopérables en réseau DLNA La fonction Home Media Gallery permet d’écouter la musique disponible sur les serveurs multimédia raccordés au même réseau local (LAN) que le récepteur. Cet appareil permet de lire les fichiers enregistrés sur :
Media Renderer). Ce récepteur dispose de cette fonction DMR. En mode DMR certaines opérations comme la lecture et l’arrêt de la lecture de fichiers peuvent être effectuées depuis un contrôleur externe. Le réglage de volume et la mise en sourdine sont également possibles. Le mode DMR est annulé si la télécommande est utilisée en mode DMR (sauf pour certaines touches, comme les touches MASTER VOLUME +/–, MUTE et DISP). ! Selon le contrôleur externe utilisé, la lecture peut être interrompue au moment où le volume est réglé sur le contrôleur. Dans ce cas, ajustez le volume sur le récepteur ou la télécommande.
Ce récepteur prend en charge la diffusion en flux audio AirPlay depuis iPod touch (générations 2, 3 et 4), iPhone 4, iPhone 3GS, iPad iOS 4.2 ou ultérieure, et iTunes 10.1 (Mac et PC) ou ultérieure. Pour utiliser AirPlay, sélectionnez votre récepteur sur votre iPod touch, iPhone, iPad ou dans iTunes. *1
En mode AirPlay les opérations suivantes peuvent être effectuées : ! Réglage du volume du récepteur depuis l’iPod touch, iPhone, iPad ou iTunes. ! Pause/reprise de la lecture, plage précédente/ suivante et lecture aléatoire/répétée depuis la télécommande du récepteur. ! Affichage sur le récepteur des informations sur la plage en cours de lecture, en particulier du nom de l’auteur, du morceau et de l’album. *1: Pour plus d’informations, reportez-vous au site Apple (http://www.apple.com). *2: Le récepteur s’allume automatiquement lorsque Network Standby dans Network Setup est réglé sur ON.
! Un raccordement au réseau est nécessaire pour pouvoir utiliser AirPlay. ! Le nom du récepteur qui apparaît dans AirPlay UI sur l’iPod touch, iPhone, iPad ou iTunes peut être changé avec Friendly Name dans Network Setup. ! La version AirPlay de ce récepteur a été mise au point et testée à partir des versions iPod, iPhone, iPad et des versions pour iTunes mentionnées sur le site de Pioneer. AirPlay peut ne pas être compatible avec les versions d’iPod, iPhone, iPad ou iTunes non mentionnées sur le site Pioneer.
DHCP de votre routeur doit être mise en service. Si votre routeur ne présente pas cette fonction, il faudra paramétrer le réseau manuellement. Sinon, vous ne pourrez pas lire les fichiers audio enregistrés sur es composants
Pour plus d’informations, consultez la section Menu de configuration du réseau à la page 75 .
Gallery Important ! Lors de la lecture de fichiers audio, ‘Connecting...’ s’affiche avant le début de la lecture. Cette indication peut rester quelques secondes affichée, selon le type de fichier. ! Si un domaine est configuré dans un environnement réseau Windows, vous ne pourrez pas accéder à l’ordinateur en réseau pendant la connexion au domaine. Au lieu de vous connecter au domaine, connectez-vous sur la machine locale. ! Dans certains cas, le temps écoulé peut ne pas s’afficher correctement.
Home Media Gallery comme fonction d’entrée. Il faut quelques secondes au récepteur pour accéder au réseau. La page suivante apparaît lorsque Home Media Gallery est sélectionné comme fonction d’entrée. Le numéro juxtaposé à indique le nombre de serveurs raccordés.
Sélectionnez une catégorie dans la liste suivante : ! Internet Radio – Radio Internet ! Nom de serveur – Composants serveur en réseau ! Favorites – Morceaux favoris en cours d’enregistrement ! Recently played – Historique des écoutes de la radio Internet (les 20 dernières écoutes les plus récentes) Selon la catégorie sélectionnée, les noms des dossiers, des fichiers et des stations radio Internet sont indiqués.
écouter, puis appuyez sur ENTER. Appuyez sur i/j pour monter ou descendre dans la liste et sélectionner l’élément souhaité. Lorsque vous appuyez sur ENTER, la lecture commence et la page de lecture de l’élément sélectionné s’affiche. Pour revenir à la liste, appuyez sur RETURN. Lorsque vous affichez la liste depuis la page de lecture, la page de lecture réapparaît automatiquement si vous n’effectuez aucune opération durant 10 secondes. Seuls les fichiers audio pourvus du symbole peuvent être lus. Dans le cas de dossiers
Pour de plus amples informations, consultez la section indiquée ci-dessous. ! Stations radio Internet – Consultez la section Ecoute des stations radio Internet à la page 43 . ! Serveur – Consultez la section Lecture de fichiers audio enregistrés sur des composants en réseau à la page 43 .
Vous pouvez utiliser la télécommande de ce récepteur pour effectuer les opérations suivantes. Notez que, selon la catégorie en cours de lecture, certaines touches ne seront pas disponibles. ! Appuyez sur HMG pour mettre la télécommande en mode de fonctionnement HOME MEDIA GALLERY.
Internet La liste des stations radio Internet de ce récepteur est créée, modifiée et gérée par le service vTuner exclusivement pour ce récepteur. Pour de plus amples informations sur vTuner, consultez la section vTuner à la page 97 .
Vous pouvez aisément sauvegarder des stations radio Internet et les réactiver plus tard. Pour plus d’informations, consultez la section Fonctions avancées de radio Internet à la page 44 . ! Pour écouter les stations radio Internet, vous devez avoir un accès haute vitesse à Internet par une large bande. Avec un modem de 56 K ou ISDN, vous ne pourrez pas profiter pleinement de la radio Internet. ! Le numéro de port varie selon la station radio Internet. Vérifiez les réglages de pare-feu. ! Les listes de stations radio Internet fournies par le service vTuner sont susceptibles d’être modifiées ou supprimées sans avis préalable pour différentes raisons. ! Certaines émissions peuvent être arrêtées ou interrompues sur certaines stations radio Internet. Dans ce cas, vous ne pouvez plus les Fr
Les stations n’apparaissant pas dans la liste de stations retransmises par vTuner peuvent être consignées et écoutées sur ce récepteur. Vérifiez le code d’accès nécessaire à la consignation sur ce récepteur, utilisez ce code pour accéder au site spécial radio Internet Pioneer et consignez les stations souhaitées comme favorites. L’adresse du site spécial radio Internet Pioneer est la suivante : http://www.radio-pioneer.com
Home Media Gallery à la page 43 .
3 Utilisez i/j pour sélectionner ‘Get access code’, puis appuyez sur ENTER. Le code d’accès nécessaire à la consignation sur le site spécial radio Internet Pioneer s’affiche. Notez ce code. Les éléments suivants peuvent être vérifiés sur la page Help : ! Get access code – Permet d’afficher le code d’accès nécessaire à la consignation sur le site spécial radio Internet Pioneer. ! Show Your WebID/PW – Après la consignation sur le site spécial radio Internet Pioneer permet d’afficher le code d’identification et le mot de passe enregistrés. ! Reset Your WebID/PW – Permet de réinitialiser toutes les informations concernant le site spécial radio Internet Pioneer. Lorsque les informations sont réinitialisées, toutes les stations consignées
Vous pouvez consigner jusqu’à 20 de vos morceaux ou stations radio Internet favoris dans le dossier Favorites. Seuls les fichiers audio enregistrés sur des composants en réseau peuvent être consignés dans ce dossier.
Favorites Appuyez sur PGM pendant la lecture ou l’arrêt d’un morceau. Le morceau sélectionné est consigné dans le dossier Favorites. Un maximum de 20 morceaux ou stations radio Internet peuvent être consignés dans ce dossier. Pour supprimer un morceau consigné, sélectionnez le dossier Favorites, sélectionnez le morceau que vous voulez supprimer du dossier,
Internet que vous écoutez souvent dans sept classes (A à G) avec un maximum de neuf stations dans chaque classe et en tout un maximum de 63 stations.
Internet que vous voulez sauvegarder. Pour ce faire, procédez comme indiqué aux étapes 1 à 3 de la page 43.
3 Appuyez sur CLASS pour sélectionner la classe où vous voulez sauvegarder la station. Sélectionnez la classe A à G souhaitée.
Vous pouvez sélectionner le numéro de station à l’aide des touches numériques. Sélectionnez le numéro souhaité de 1 à 9.
Internet Vous devez sauvegarder des stations radio Internet pour pouvoir les réactiver. Si aucune station radio Internet n’a été sauvegardée, consultez la section Sauvegarde de stations radio Internet à la page 44 et sauvegardez au moins une station radio Internet avant de passer aux étapes suivantes.
Chaque fois que vous appuyez sur CLASS, la classe change de A à G.
Vous pouvez sélectionner le numéro de station à l’aide des touches numériques. ‘Preset Not Stored’ apparaît si vous sélectionnez un numéro ne contenant aucune station radio Internet.
Cet appareil utilise les technologies suivantes pour la lecture en réseau :
Pour plus d’informations, consultez la section Windows Media Player 11/ Windows Media Player 12 à la page 97 .
Rights Management) est une plateforme protégeant et fournissant en toute sécurité des contenus pouvant être lus sur les ordinateurs, les périphériques portables et les périphériques en réseau. Home Media Gallery fonctionne comme plateforme WMDRM 10 pour les périphériques en réseau. Les contenus protégés par WMDRM ne peuvent être lus que sur les serveurs multimédia prenant en charge WMDRM. Les propriétaires de contenus emploient la technologie WMDRM pour protéger leur propriété intellectuelle et leurs droits d’auteurs. Cet appareil utilise un logiciel WMDRM pour accéder aux contenus protégés par WMDRM. Si le logiciel
à Microsoft de révoquer la capacité du logiciel d’employer WMDRM pour lire ou copier du contenu protégé. La révocation n’affecte pas les contenus non protégés. Lorsque vous téléchargez des licences pour du contenu protégé, vous acceptez que Microsoft puisse inclure une liste de révocation avec dans les licences. Les propriétaires de contenus peuvent vous demander de mettre à jour le logiciel WMDRM pour accéder à leurs contenus. Si vous refusez une mise à jour, vous ne pourrez plus accéder aux contenus exigeant une mise à jour. Ce produit est protégé par certains droits de propriété intellectuelle de Microsoft. L’emploi ou la distribution d’une telle technologie hors de ce produit sans licence Microsoft sont interdits.
Le logo DLNA permet de trouver facilement les produits conformes aux Directives d’interopérabilité DLNA. Cet appareil est conforme aux Directives d’interopérabilité DLNA v1.5. Lorsqu’un ordinateur intégrant un logiciel serveur DLNA ou un autre périphérique compatible DLNA est relié à ce lecteur, certains paramètres du logiciel ou du périphérique
DLNATM, le logo DLNA et DLNA CERTIFIEDTM sont des marques commerciales, des marques de service ou des marques de certification de Digital Living Network Alliance.
! Certains fichiers ne pourront pas être lus correctement bien qu’ils soient dans un format compatible. ! Les fichiers de films ou de photos ne peuvent pas être lus. ! Dans certains cas vous ne pourrez pas écouter une station radio Internet bien que vous l’ayez sélectionnée dans une liste de stations radio. ! Selon le type de serveur ou la version utilisé, certaines fonctions ne seront pas prises en charge. ! Les formats de fichiers pris en charge varient d’un serveur à l’autre. C’est pourquoi, les fichiers qui ne sont pas pris en charge par votre serveur n’apparaissent pas sur cet appareil. Pour plus d’informations, contactez le constructeur de votre serveur.
L'accès à du contenu Web requiert un accès internet haut débit et peut aussi nécessiter l'enregistrement de vos coordonnées et le paiement d'un abonnement sur un site. Le contenu du site peut être changé, suspendu, interrompu sans aucun avertissement, Pioneer déclinant toute responsabilité quant à d'éventuels changements. Pioneer décline toute responsabilité quant au contenu, à sa disponibilité et quant à la continuité du service.
! La lecture peut se bloquer si vous éteignez l’ordinateur ou supprimez des fichiers multimédia de l’ordinateur pendant la lecture de contenu. ! En cas de problèmes de réseau (trafic intense, etc.) le contenu risque de ne pas s’afficher ou de ne pas être lu correctement (la lecture peut être interrompue ou bloquée). Pour éviter ce type de problème, il est conseillé de relier le lecteur et l’ordinateur par un câble 100BASE-TX. ! Si plusieurs clients lisent les mêmes fichiers simultanément, la lecture peut être interrompue ou se bloquer. ! Selon le logiciel antivirus installé sur l’ordinateur raccordé et le réglage de ce logiciel, la connexion réseau peut se bloquer. Pioneer n’est pas responsable du mauvais fonctionnement du lecteur et/ou des fonctions Home Media Gallery dû à une erreur ou à un dysfonctionnement de la communication avec votre connexion réseau et/ou votre ordinateur, ou un autre appareil raccordé. Veuillez contacter le fabricant de votre ordinateur ou votre fournisseur de service Internet. “Windows MediaTM” est une marque commerciale de Microsoft Corporation. Ce produit intègre une technologie détenue par Microsoft Corporation, qui ne peut être utilisée ou distribuée que sous licence de Microsoft Licensing, Inc. Microsoft®, Windows®7, Windows®Vista, Windows®XP, Windows®2000, Windows®Millenium Edition, Windows®98 et WindowsNT® sont des marques commerciales ou des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d’autres pays.
! L’écoute de radio Internet peut être affectée par l’environnement des communications Internet et, dans ce cas, la lecture peut être impossible même les fichiers adoptent les formats suivants.
Catégorie Extension
! L’entrée du récepteur change automatiquement lorsque l’entrée du téléviseur est changé ou un composant compatible avec la fonction Control par l’HDMI est lu. ! Dans ce cas, le récepteur est mis en veille en même temps que le téléviseur.
! Sur les appareils Pioneer, la fonction Control par l’HDMI est appelée “KURO LINK”. ! Vous ne pouvez pas utiliser cette fonction si vos composants ne sont pas compatibles avec la fonction Control par l’HDMI. ! Nous garantissons le fonctionnement de ce récepteur seulement avec les composants Pioneer compatibles avec la fonction Control par l’HDMI ou les composants d’une autre marque compatibles avec la fonction Control par l’HDMI. Toutefois, nous ne pouvons pas garantir que toutes les opérations synchrones fonctionneront avec les composants d’autres marques disposant de la fonction Control par l’HDMI. ! Utilisez un câble HDMI haute vitesse si vous voulez utiliser la fonction Control par l’HDMI. La fonction Control par l’HDMI peut ne pas agir correctement si un autre type de câble HDMI est utilisé.
Commande par l’HDMI Vous pouvez agir de manière synchrone sur un téléviseur et un maximum de 7 autres composants raccordés à cet appareil. ! Veillez à raccorder le câble audio du téléviseur à l’entrée audio de cet appareil. Lorsque le téléviseur et le récepteur sont raccordés par des liaisons HDMI, le son du téléviseur est transmis au récepteur par la prise HDMI OUT, et aucun autre câble audio n’est nécessaire, dans la mesure où le téléviseur présente le ARC (Canal de retour audio) comme fonction HDMI. Dans ce cas, Réglez TV Audio dans HDMI Setup sur via HDMI (consultez la section Réglage de l’HDMI à la page 47 ). Pour plus d’informations, consultez la section Raccordement d’un téléviseur ou de lecteurs à la page 19 .
! Avant de relier les composants du système ou de changer les liaisons, veillez à couper l’alimentation et à débrancher tous les cordons d’alimentation de la prise murale. Lorsque tous les appareils sont raccordés, branchez les cordons d’alimentation sur la prise murale. ! Lorsque ce récepteur est relié à une prise secteur, un processus d’initialisation de l’HDMI de 2 à 10 secondes commence. Durant celui-ci il n’est pas possible d’effectuer d’autres opérations. Le témoin HDMI clignote sur l’afficheur du panneau
! Pour tirer le meilleur parti de cette fonction, il est conseillé de raccorder le composant HDMI directement à la prise HDMI de ce récepteur et non pas au téléviseur. ! La fonction Control par l’HDMI peut être utilisée avec un téléviseur raccordé par la prise HDMI OUT 1, mais pas avec un téléviseur raccordé par la prise HDMI OUT 2.
2 Sélectionnez ‘System Setup’, puis appuyez sur ENTER. 3 Sélectionnez ‘HDMI Setup’, puis appuyez sur ENTER. 4 Sélectionnez le réglage ‘Control’ souhaité. Précisez si la fonction Control par l’HDMI de cet appareil doit être réglée sur ON ou OFF. Vous devez la régler sur ON pour pouvoir utiliser la fonction Control par l’HDMI. Si vous utilisez un composant ne prenant pas en charge la fonction Control par l’HDMI, réglez-la sur OFF.
Lorsque cet appareil est éteint et une source compatible est reproduite alors que la fonction Control par l’HDMI est utilisée, les signaux audio et vidéo provenant de la prise HDMI sont restitués par le téléviseur. ! OFF – Désactive la fonction Control par l’HDMI. Les opérations ne peuvent pas être synchronisées. Lorsque cet appareil est éteint, les signaux audio et vidéo des sources raccordées par une liaison HDMI ne sont transmis.
Spécifiez si l’HDMI doit être activée pour toutes les fonctions en relation ou pour la fonction PQLS seulement. Toutefois, l’extinction de l’afficheur activera les réglages spécifiés à l’étape 6 ci-dessous. ! ALL – Activée pour toutes les fonctions en relation. ! PQLS – Activée seulement pour la fonction PQLS. Lorsque PQLS est sélectionné, les fonctions en relation à part la fonction PQLS peuvent ne pas fonctionner correctement. Si vous voulez utiliser toutes les fonctions en relation, sélectionnez ALL.
‘Display Power Off’ souhaité. Si le téléviseur est éteint lorsque la fonction Control par l’HDMI est utilisée, le récepteur s’éteindra également (mise hors tension complète). Cette fonction peut être désactivée. ! YES – Met la fonction de mise hors tension complète en service. Le récepteur et le téléviseur se mettent hors tension en même temps. Cette fonction n’agit que lorsque l’entrée d’un composant raccordé au récepteur par la liaison HDMI est sélectionnée ou lorsque vous regardez la télévision.
Through est réduite. Le temps de remise en marche depuis le mode Standby Through est plus long.
Lorsqu’un téléviseur prenant en charge la fonction ARC (Canal de retour audio) de l’HDMI est raccordé au récepteur, le son du téléviseur peut être transmis par la prise HDMI OUT. ! Normal – Le son du téléviseur provient d’autres prises d’entrée audio que les prises d’entrée HDMI. ! via HDMI – Le son du téléviseur est transmis via la prise HDMI. Ce réglage ne peut être sélectionné que lorsque Control est réglé sur ON.

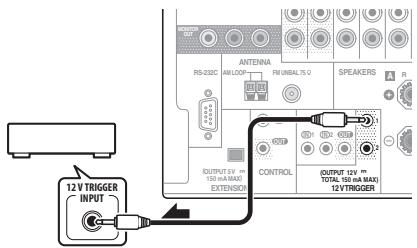

Le composant raccordé à la prise 12 V TRIGGER peut être allumé et éteint en commutant HDMI OUT. HDMI OUT 1, HDMI OUT 2 ou OFF peut être sélectionné. Sélectionnez OFF si vous voulez que le composant soit commuté en même temps que la fonction d’entrée.
4 Vérifier si les composants raccordés aux entrées HDMI sont correctement indiqués.
L’appareil compatible avec la fonction Control par l’HDMI raccordé au récepteur fonctionne de manière synchrone de la façon suivante. ! Sur le menu du téléviseur compatible avec la fonction Control par l’HDMI, réglez le son devant être restitué par le récepteur, et le récepteur se mettra en mode d’amp synchronisé. ! Dans ce mode, vous pouvez régler le volume du récepteur ou couper le son par la télécommande du téléviseur. ! Lorsque le mode amp synchronisé est en service, il est annulé lorsque le récepteur est éteint. Pour remettre en service le mode amp synchronisé, réglez le son devant être restitué par le récepteur sur le menu du téléviseur, etc. Le récepteur s’allume et se met en mode amp synchronisé.
! En mode amp synchronisé, ce mode est annulé si une opération activant le son du téléviseur est effectuée sur le menu du téléviseur, etc. ! Le récepteur est mis en veille en même temps que le téléviseur. (Seulement lorsque l’entrée d’un composant raccordé au récepteur par la liaison HDMI est sélectionnée ou lorsque vous regardez la télévision.) ! L’entrée du récepteur change automatiquement lorsqu’un composant compatible avec la fonction Control par l’HDMI est mis en mode de lecture. ! L’entrée du récepteur change automatiquement lorsque l’entrée du téléviseur est changée. ! Le mode amp synchronisé reste valide même si vous commutez l’entrée de ce récepteur sur un autre composant que celui raccordé par une liaison HDMI. Les opérations suivantes peuvent aussi être effectuées sur un téléviseur Pioneer compatible avec la fonction Control par l’HDMI. ! Lorsque le volume du récepteur est réglé ou le son coupé, le niveau du volume est indiqué sur l’écran du téléviseur. ! Lorsque la langue de l’affichage sur écran est changée sur le téléviseur, la langue du menu du récepteur change en conséquence.
Commande par l’HDMI Les opérations suivantes peuvent être effectuées lorsque ce récepteur, compatible avec la fonction Control par l’HDMI, est raccordé à un téléviseur d’une autre marque que Pioneer
! Le récepteur est mis en veille en même temps que le téléviseur. (Seulement lorsque l’entrée d’un composant raccordé au récepteur par la liaison HDMI est sélectionnée ou lorsque vous regardez la télévision) ! Le son des émissions de télévision ou d’un composant raccord au téléviseur peut aussi être restitué par les enceintes reliées au récepteur. (Si le téléviseur ne prend pas en charge la fonction HDMI de ARC (Canal de retour audio), un câble numérique optique, etc. devra être raccordé en plus du câble HDMI.) Les opérations suivantes peuvent être effectuées lorsque ce récepteur, compatible avec la fonction Control par l’HDMI, est raccordé à un lecteur ou enregistreur d’une autre marque que Pioneer compatible également avec la fonction Control par l’HDMI. ! Lorsque la lecture démarre sur le lecteur ou l’enregistreur, l’entrée du récepteur se règle sur l’entrée HDMI à laquelle ce composant est raccordé. Consultez le site Pioneer pour les toutes dernières informations sur les modèles d’une autre marque que Pioneer et les produits prenant en charge la fonction Control par l’HDMI.
Ce système offre une lecture audio de grande qualité en régulant les signaux audio envoyés par le récepteur à un lecteur compatible PQLS, etc. Ceci permet d’éliminer la distorsion qui se produit au cours de la transmission et a un effet négatif sur la qualité du son.
! Sur les lecteurs compatibles avec le PQLS Multi Surround, le PQLS fonctionne pour toutes les sources. Réglez la sortie audio du lecteur sur le son PCM linéaire. ! Sur les lecteurs compatibles avec le PQLS 2 ch Audio, le PQLS fonctionne seulement pour les CD. Veuillez vous reporter au mode d’emploi du lecteur pour plus d’informations à ce sujet. Cette fonction est activée lorsque Control est réglé sur ON. ! Si un autre mode d’écoute que le mode AUTO SURROUND, ALC, DIRECT, PURE DIRECT, OPTIMUM SURR ou STEREO est sélectionné lorsque l’effet PQLS est activé, l’effet PQLS sera désactivé. ! Lorsque ce récepteur est raccordé à l’aide d’un câble HDMI à un lecteur Pioneer compatible avec la fonction PQLS par une liaison HDMI et qu’une nouvelle authentification HDMI est effectuée (le témoin HDMI clignote), l’effet PQLS est activé et le mode d’écoute devient AUTO SURROUND si autre chose que AUTO SURROUND, ALC, DIRECT, PURE DIRECT, OPTIMUM SURR ou STEREO est sélectionné.
L’interruption d’une liaison directe avec d’autres amplificateurs ou un convertisseur AV (par exemple un commutateur HDMI) peut entraîner des problèmes de fonctionnement. ! Lorsque Control est réglé sur ON, HDMI Input dans Le menu Input Setup à la page 29 se règle automatiquement sur OFF. ! Si la fonction Control du récepteur est réglée sur ON, les signaux audio et vidéo d’un lecteur peuvent être retransmis par la liaison HDMI au téléviseur, même si le récepteur est en veille, mais le récepteur n’émettra pas le son ; ceci n’est toutefois possible que si un téléviseur et un composant (lecteur Blu-ray Disc, etc.) compatibles avec la fonction Control par l’HDMI sont raccordés. Dans ce cas, le récepteur se met sous tension et les témoins d’alimentation et HDMI s’allument.
! PQLS AUTO – Effet PQLS activé. Ce récepteur intègre un régulateur au quartz, de grande précision, qui élimine la distorsion due aux erreurs de synchronisation (gigue) et garantit de ce fait la meilleure conversion possible des signaux numériques des CD audio en signaux analogiques lorsque l’interface HDMI est utilisée. Ceci est une fonction des fonctions HDMI des lecteurs compatibles PQLS. ! PQLS OFF – Effet PQLS désactivé. Fr
ON optimisée selon le débit binaire du son transmis à la mémoire USB et à HOME MEDIA GALLERY (entrée audio numérique seulement) pour obtenir le meilleur son possible.
(Réduction numérique du bruit)
Il n’agit que sur les signaux à 2 canaux.
(Optimisation des dialogues) <c> Met en ou hors service les effets de l’égaliseur professionnel.
1 seconde = 25 images (PAL) Dolby Digital Plus, Dolby TrueHD, DTS-HD et DTS-HD Master Audio (vous pouvez avoir besoin de cette fonction pour l’écoute du son surround à faible volume).
! Vous pouvez utiliser le mode surround arrière virtuel uniquement lorsque les enceintes surround fonctionnent et lorsque le paramètre SB est réglé sur NO ou si Front Bi-Amp ou ZONE 2 est sélectionné dans Speaker System. Il peut aussi être utilisé lorsque Speaker B est sélectionné dans Speaker System et SP:dA+B ON est sélectionné avec la touche SPEAKERS.
Vous pouvez effectuer des réglages supplémentaires pour l’image sur le menu VIDEO PARAMETER. Les réglages par défaut, s’ils ne sont pas précisés, sont indiqués en gras.
! Notez que les options qui ne sont pas disponibles en raison de la source, des réglages et de l’état actuels du récepteur n’apparaissent pas sur le menu VIDEO PARAMETER. ! Tous les paramètres peuvent être réglés pour chaque fonction d’entrée. ! Les paramètres autres que V.CONV ne peuvent être sélectionnés que si V.CONV a pour réglage ON.
2 ! Si ce paramètre est réglé sur autre chose que AUTO, PURE et que des signaux analogiques 480i/576i sont transmis, signaux 480p/576p ressortiront par les prises de sortie à composantes. c ! Ce réglage est valide pour les sorties à composantes et la sortie HDMI. ! P.MOTION est désactivé quand PCINEMA est réglé sur ON. ! Ce réglage n’agit que sur les images enregistrées dans le format de balayage entrelacé (signaux 480i/576i ou 1080i). d Ce réglage n’est possible que si V.ADJ (Réglage vidéo évolué) est réglé sur MEMORY. e ! Ce réglage n’apparaît que lorsque les signaux vidéo suivants sont reçus : — Signaux vidéo analogiques 480i, 576i, 480p, 576p, 720p, 1080i — Signaux vidéo HDMI 480i, 576i, 480p, 576p, 720p, 1080i, 1080p, 1080p24 f Ce réglage n’est possible que si les prises vidéo composites transmettent des signaux 480i. g ! Si l’image n’est pas adaptée à votre type de moniteur, réglez le format sur l’appareil source ou sur le moniteur. ! Ce réglage n’apparaît que lorsque des signaux vidéo 480i/p ou 576i/p sont reçus.
ZONE 2, la touche met simplement le système d’enceintes principal sous tension ou hors tension.
Comme indiqué plus haut, si vous avez sélectionné Front Bi-Amp ou ZONE 2, la touche ne servira qu’à activer ou désactiver les bornes d’enceintes principales (A). Appuyez plusieurs fois sur cette touche pour choisir une option de bornes d’enceintes : Lorsque vous sélectionnez Normal(SB/FH), vous avez le choix entre : ! SP: SB/FH ON – Les canaux surround arrière ou avant haut sont ajoutés aux canaux avant, centre et surround (maximum 5 canaux) et un maximum de 7 canaux sont restitués. Les canaux surround arrière et avant haut sont automatiquement commutés selon le signal d’entrée audio. ! SP: SB ON – Les canaux surround arrière sont ajoutés aux canaux avant, centre et surround (maximum 5 canaux) et un maximum de 7 canaux sont restitués. ! SP: FH ON – Les canaux avant haut sont ajoutés aux canaux avant, centre et surround (maximum 5 canaux) et un maximum de 7 canaux sont restitués. ! SP: OFF – Aucun son ne sort des enceintes. Lorsque vous sélectionnez Normal(SB/FW), vous avez le choix entre : ! SP: SB/FW ON – Les canaux surround arrière ou avant large sont ajoutés aux canaux avant, centre et surround (maximum 5 canaux) et Fr
(maximum 5 canaux) et un maximum de 7 canaux sont restitués. ! SP: OFF – Aucun son ne sort des enceintes. Lorsque vous sélectionnez Speaker B, vous avez le choix entre : ! SP: A ON – Le son provient des bornes d’enceintes A (jusqu’à 7 canaux (y compris les canaux surround arrière), selon la source). ! SP: B ON – Le son provient des deux enceintes raccordées aux bornes d’enceintes B. Les sources multicanaux ne sont pas restituées. ! SP: A+B ON – Le son provient des bornes d’enceintes A (jusqu’à 5 canaux, selon la source), les deux enceintes raccordées aux bornes d’enceintes B et le caisson de grave. Le son provenant des bornes d’enceintes B est le même que celui provenant des bornes d’enceintes A (les sources multicanaux sont remixées en 2 canaux). ! SP: OFF – Aucun son ne sort des enceintes.
! La sortie du caisson de grave dépend des réglages effectués à la section Configuration manuelle des enceintes à la page 72 . Cependant, si SP: B ON est sélectionné cidessus, le caisson de grave n’émettra aucun son (le canal LFE n’est pas remixé). ! Tous les systèmes d’enceintes (à l’exception des liaisons Speaker B) sont désactivés lorsqu’un casque est branché.

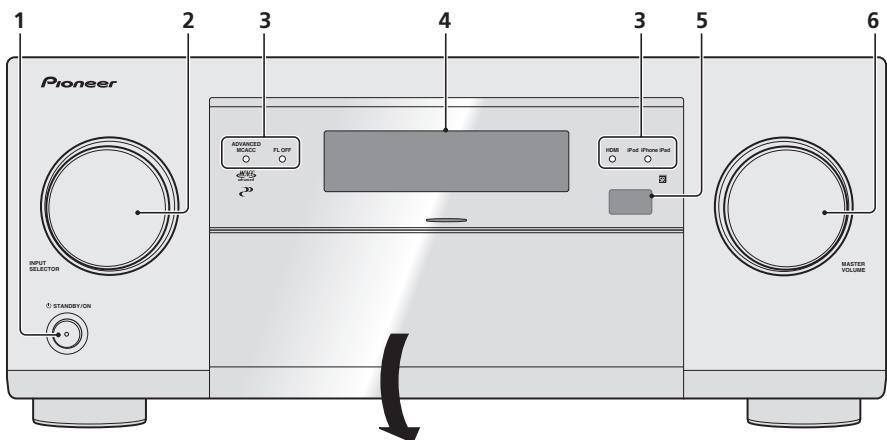

MULTI-ZONE Les commandes du panneau avant du récepteur sont utilisées ci-dessous pour régler le volume de la zone secondaire et pour sélectionner les sources. Consultez la section Touches de télécommande MULTI-ZONE à la page 54 .
Chaque pression sélectionne une option MULTIZONE : ! ZONE 2 ON – Sélectionne votre première zone secondaire (ZONE 2) ! ZONE 2&3 ON – Sélectionne les deux zones secondaires ! ZONE 3 ON – Sélectionne votre seconde zone secondaire (ZONE 3) ! MULTI ZONE OFF – Désactive la fonction MULTI-ZONE L’indicateur MULTI-ZONE s’allume lorsque la commande MULTI-ZONE a été activée. ! Lorsque le récepteur est allumé, veillez à effectuer toutes les opérations destinées à la zone secondaire pendant que ZONE et la(les) zones secondaire(s) sélectionnées sont indiquées. Sinon, les commandes du panneau avant n’agissent que sur la zone principale. Si le récepteur est en veille, l’écran s’obscurcit et ZONE, suivi de la (des) zone(s) secondaire(s) sélectionnée(s), reste affiché.
Par exemple, ZONE 2 DVD transmet la source reliée aux entrées DVD à la première pièce secondaire (ZONE 2). ! Si vous sélectionnez TUNER, vous pourrez utiliser les commandes du synthétiseur pour sélectionner une station préréglée (consultez la section Sauvegarde des stations préréglées à la page 34 si vous ne savez pas comment procéder). Le tuner ne peut pas être réglé sur plus d’une station à la fois. Donc, si vous changez de station dans une zone, elle changera automatiquement dans l’autre zone. Veillez donc à ne pas changer de station lorsque vous enregistrez une émission radio.
MASTER VOLUME pour régler le volume de la zone secondaire. 5 Lorsque vous avez terminé, appuyez une nouvelle fois sur MULTI-ZONE CONTROL pour revenir aux commandes de la zone principale. Vous pouvez aussi appuyer sur MULTI-ZONE ON/OFF du panneau avant pour couper tous les signaux en direction de la zone secondaire. ! Vous ne pouvez éteindre la zone principale qu’après avoir mis hors service la commande MULTI-ZONE. ! Si vous n’envisagez pas d’utiliser la fonction MULTI-ZONE pendant un certain temps, coupez l’alimentation dans les deux pièces pour mettre le récepteur en veille.
MULTI-ZONE Appuyez sur ZONE 2 ou ZONE 3 de la télécommande pour agir sur la zone correspondante.
Speaker System est réglé sur la ZONE 2.

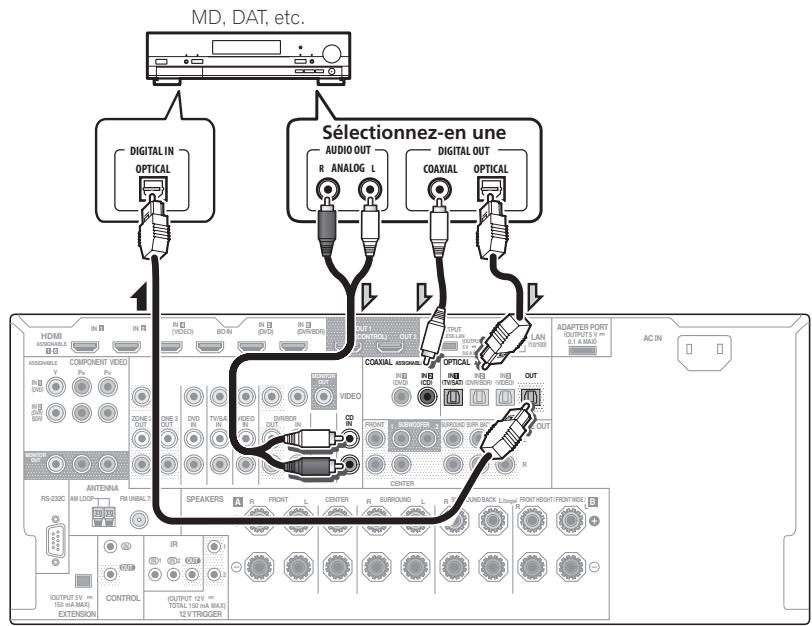

Vous pouvez réaliser un enregistrement audio ou vidéo à partir d’un tuner intégré ou d’une source audio ou vidéo raccordée au récepteur (comme un lecteur CD ou un téléviseur). Sachez que vous ne pouvez pas faire d’enregistrement numérique à partir d’une source analogique et inversement. Assurez-vous donc que les composants à partir desquels/vers lesquels vous faites un enregistrement sont raccordés de la même manière (consultez la section Raccordement de votre équipement à la page 12 pour plus d’informations sur les raccordements). ! Le volume du récepteur, les paramètres audio (par exemple, les commandes de réglage du
! Certaines sources numériques sont protégées contre la copie et ne peuvent être enregistrées qu’en analogique. ! Certaines sources vidéo sont protégées contre la copie. Elles ne peuvent pas être enregistrées. Comme le convertisseur vidéo n’est pas disponible lors d’enregistrements (des prises vidéo OUT), veillez à utiliser le même type de câble vidéo pour relier l’enregistreur que celui que vous avez utilisé pour relier la source vidéo (celle que vous voulez enregistrer) à ce récepteur. Par exemple, vous devrez relier l’enregistreur avec un câble vidéo à composantes si la source est aussi reliée par un câble vidéo à composantes.
Utilisez les touches de fonction d’entrée (ou INPUT SELECT).
Réglez la station radio, chargez le CD, la vidéo, le DVD, etc.
Utilisez la touche SIGNAL SEL de la télécommande.
L’atténuateur n’est pas disponible pour les sources numériques ou avec les modes à flux direct (ANALOG DIRECT).
La minuterie sommeil met le récepteur en veille après un certain temps, de sorte que vous pouvez vous endormir sans vous soucier que le récepteur reste allumé toute la nuit. Utilisez la télécommande pour régler la minuterie sommeil.
SLEEP pour spécifier le temps. 30 min
% Appuyez sur pour sélectionner le mode de fonctionnement du récepteur, puis appuyez plusieurs fois de suite sur DIMMER pour changer la luminosité de l’affichage sur le panneau avant. ! Vous pouvez aussi choisir d’éteindre l’afficheur. Dans ce cas, l’indicateur FL OFF s’éclaire.
HDMI Précisez quelle prise doit être utilisée pour transmettre les signaux vidéo et audio provenant des prises de sortie HDMI. La prise HDMI OUT 1 est compatible avec la fonction Control par l’HDMI.
Veuillez attendre tant que Please wait ... reste affiché. Chaque fois que vous appuyez sur la touche, la sortie change entre HDMI OUT ALL, HDMI OUT 1 et HDMI OUT 2. ! Le mode amp synchronisé est annulé lorsque la sortie HDMI est commutée. Si vous souhaitez utiliser le mode amp synchronisé, sélectionnez HDMI OUT 1, puis sélectionnez le mode amp synchronisé sur le téléviseur avec la télécommande de ce téléviseur.
Procédez de la façon suivante pour réinitialiser tous les réglages du récepteur à leurs valeurs par défaut. Pour ce faire, utilisez les commandes du panneau avant. Réglez MULTI-ZONE sur MULTI ZONE OFF. ! Débranchez d’abord l’iPod et le dispositif USB du récepteur. ! Spécifiez OFF pour le paramètre Control par l’HDMI (consultez la section Réglage de l’HDMI à la page 47 ).
! Notez que tous les réglages sont enregistrés même si le récepteur est débranché.
0.0 dB bandes Ampleur de l’égalisation
À propos du menu de configuration de la télécommande Le mode de configuration de la télécommande se sélectionne en appuyant sur la touche numérique tout en tenant RCU SETUP enfoncée. Les différents paramètres du menu de configuration de la télécommande sont les suivants. Pour effectuer les réglages, reportez-vous aux explications concernant chaque paramètre. Réglage

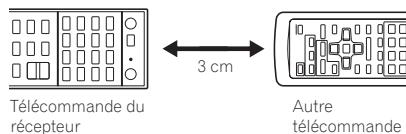

Apprentissage de code
Série d’opérations et Extinction automatique de la chaîne à la page 59 .
! Vous pouvez annuler ou quitter n’importe quelle étape en appuyant sur RCU SETUP. ! Après une minute d’inactivité, la télécommande sort automatiquement du mode de réglage.
En tout quatre récepteurs de même modèle que celui-ci peuvent être pilotés par la télécommande du récepteur quand plusieurs récepteurs sont utilisés. La télécommande doit être programmée pour l’appareil par un code de préréglage. ! Spécifiez les modes de télécommande sur les récepteurs avant d’effectuer la programmation (consultez la section Réglage du mode de la télécommande à la page 78 ).
‘4’. Relâchez la touche lorsque la DEL clignote une fois. La DEL continue de clignoter. ! Pour annuler le mode de programmation, appuyez sur RCU SETUP.
à “Receiver 4”) que vous voulez utiliser. Par exemple, pout utiliser le “Receiver 2”, appuyez sur ‘2’. Le réglage a été effectué correctement si la DEL reste une seconde allumée puis continue de clignoter. Si le réglage a échoué, la DEL clignote trois fois lorsque le code de préréglage est saisi.
La plupart des composants peuvent être affectés à l’une des touches de fonction d’entrée (comme DVD ou CD) en utilisant le code de préréglage du fabricant du composant, enregistré dans la télécommande. Toutefois, dans certains cas, seules quelques fonctions peuvent être contrôlées après l’affectation du code de préréglage adéquat ou bien les codes fabricant enregistrés dans la télécommande ne fonctionnent pas pour le modèle utilisé. Si vous ne trouvez pas le code de préréglage correspondant au composant que vous souhaitez commander, vous pouvez toujours programmer les différentes commandes depuis une autre télécommande (consultez la section Programmation de signaux depuis d’autres télécommandes à la page 58 ). ! En général il est conseillé d’affecter le téléviseur raccordé à la prise MONITOR OUT à la touche TV CTRL et le récepteur satellite/ câble ou le décodeur raccordé à la prise d’entrée TV/SAT à la touche d’entrée TV/SAT. Si un seul dispositif est raccordé aux deux prises, ce dispositif devrait être affecté aux deux touches d’entrée TV CTRL et TV/SAT. ! Les dispositifs peuvent être affectés aux touches de fonction d’entrée suivantes. Fr
5 Appuyez sur RCU SETUP pour sortir du mode de programmation.
Pour affecter des codes de préréglage à TV CONTROL, appuyez ici sur TV CTRL. La DEL s’éclaire une fois puis clignote en continu.
Consultez la section Liste des codes préréglés à la page 101 . Le réglage a été effectué correctement si la DEL reste une seconde allumée puis continue de clignoter. Si le réglage a échoué, la DEL clignote trois fois après la saisie du code de préréglage. Dans ce cas, saisissez une nouvelle fois le code de préréglage à 4 chiffres.
Certaines touches représentent des opérations ne pouvant être apprises depuis d’autres télécommandes. Les touches suivantes sont disponibles :
La DEL s’éclaire une fois puis clignote en continu.
à programmer sur la télécommande du récepteur. La DEL clignote une fois, puis cesse de clignoter et reste allumée. ! Les télécommandes doivent être à 3 cm l’une de l’autre.
(enseigne) le signal à la télécommande de ce récepteur. Le réglage a été effectué correctement si la DEL reste une seconde allumée puis continue de clignoter. ! Si la DEL clignote cinq secondes, cela signifie que la mémoire est pleine. Consultez la section Effacement de tous les réglages appris pour une fonction d’entrée à la page 59 pour effacer une touche programmée non utilisée afin de libérer de la mémoire (notez que certains signaux peuvent utiliser plus de mémoire que d’autres). ! Notez que les téléviseurs et autres appareils peuvent parfois créer des interférences : la télécommande apprend alors un signal erroné. ! Certaines commandes provenant d’autres télécommandes ne peuvent pas être programmées, mais dans la plupart des cas, il suffit de rapprocher ou d’éloigner les télécommandes l’une de l’autre.
étapes 3 et 4. Pour programmer des signaux pour un autre composant, quittez le menu et répétez les étapes 2 à 4.
Cette fonction permet d’effacer l’une des touches programmées et de restaurer son paramétrage d’usine par défaut.
‘7’. Relâchez la touche lorsque la DEL clignote une fois. La DEL continue de clignoter. ! Pour annuler le mode de programmation, appuyez sur RCU SETUP.
La DEL clignote une fois.
L’effacement a été effectué correctement si la DEL reste allumée une seconde.
5 Appuyez sur RCU SETUP pour sortir du mode d’effacement.
Cette opération permet d’effacer tous les réglages fonctionnels d’autres dispositifs programmés sur une seule fonction d’entrée et de rétablir les réglages par défaut. Cette fonction permet d’effacer rapidement toutes les données programmées pour des dispositifs qui ne sont plus utilisés.
‘9’. Relâchez la touche lorsque la DEL clignote une fois. La DEL continue de clignoter. ! Pour annuler le mode de programmation, appuyez sur RCU SETUP.
L’effacement a été effectué correctement si la DEL reste allumée une seconde.
! Réglage par défaut : On Vous pouvez utiliser la fonction source directe pour agir sur un composant par la télécommande tout en utilisant le récepteur pour la lecture sur un autre composant. Vous pouvez par exemple utiliser la télécommande pour configurer et écouter un CD sur le récepteur, puis pour rembobiner une cassette dans votre magnétoscope tout en poursuivant l’écoute de votre CD. Lorsque la fonction source directe est activée, tout composant sélectionné (à l’aide des touches de fonction d’entrée) le sera à la fois par le récepteur et par la télécommande. Lorsque vous désactivez la fonction source directe, vous pouvez utiliser la télécommande sans affecter le récepteur.
‘5’. Relâchez la touche lorsque la DEL clignote une fois. La DEL continue de clignoter. ! Pour annuler le mode de programmation, appuyez sur RCU SETUP.
Le réglage a été effectué correctement si la DEL reste une seconde allumée puis continue de clignoter. Le réglage a échoué si la DEL clignote trois fois.
! Réglage par défaut : 1 (mode normal) Un des quatre modes de rétroéclairage peut être sélectionné selon la situation et pour préserver la durée de service de la pile.
‘6’. Relâchez la touche lorsque la DEL clignote une fois. La DEL continue de clignoter. ! Pour annuler le mode de programmation, appuyez sur RCU SETUP.
! ‘1’ (mode normal) – Le rétroéclairage est allumé et éteint par la touche d’éclairage. Lorsqu’il est éclairé, il s’éteint automatiquement si aucune opération n’est effectuée pendant 10 secondes. ! ‘2’ (mode d’éclairage fréquent) – Le rétroéclairage séclaire lorsqu’une touche quelconque de la télécommande est pressée. Il s’éteint par la touche d’éclairage. Lorsqu’il est éclairé, il s’éteint automatiquement si aucune opération n’est effectuée pendant 10 secondes. ! ‘3’ (mode éco) – Le rétroéclairage est allumé et éteint par la touche d’éclairage. Lorsqu’il est éclairé, il s’éteint automatiquement si
Extinction automatique de la chaîne La fonction Série d’opérations vous permet de programmer jusqu’à 5 commandes pour les composants de votre système. ! Veillez à rappeler les codes de préréglage des dispositifs ou de programmer les signaux d’autres télécommandes avant d’effectuer la programmation pour la série d’opérations (page 58). La fonction Série d’opérations permet d’effectuer les opérations suivantes en appuyant simplement sur deux touches. Appuyez sur MULTI OPERATION puis sur la touche de fonction d’entrée DVD pour : 1. Allumer ce récepteur. 2. Commuter l’entrée du récepteur sur DVD. 3. Transmettre une série de cinq commandes programmées au maximum. Comme pour la série d’opérations, l’extinction automatique de la chaîne permet d’arrêter et d’éteindre en même temps toute une série de composants de votre chaîne à l’aide de deux touches. Une seule série d’opérations peut être programmée pour l’extinction automatique de la chaîne. Appuyez sur MULTI OPERATION puis sur u SOURCE pour : Fr
Il est également pratique de programmer ce récepteur pour la lecture et la mise sous/hors tension de dispositifs d’une autre marque que Pioneer. (Les signaux des dispositifs Pioneer décrits ci-dessus sont indépendants de la programmation de dispositifs d’une autre marque que Pioneer.) Les touches pouvant être programmées pour une série d’opérations et l’extinction automatique de la chaîne sont les mêmes touches que celles qui peuvent être programmées pour d’autres télécommandes (consultez la section Programmation de signaux depuis d’autres télécommandes à la page 58 ).
! Pour que la série d’opérations et l’extinction automatique de la chaîne fonctionnent correctement, vous devez configurer votre télécommande afin qu’elle interagisse avec votre téléviseur et les autres composants (consultez la section Réglage de la télécommande pour la commande d’autres composants à la page 57 pour plus d’informations). ! Certains appareils peuvent être un peu longs à démarrer, auquel cas l’exécution de la série d’opérations peut être impossible. ! Les commandes permettant d’allumer et d’éteindre ne fonctionnent qu’avec des composants disposant d’un mode veille. ! Certaines télécommandes de dispositifs dautres marques utilisent les mêmes signaux pour la mise sous et hors tension. Dans certains cas, même si le récepteur est programmé pour ces commandes, les dispositifs d’une autre marque que Pioneer
Pour exécuter une série d’opérations, appuyez sur la fonction d’entrée que vous souhaitez programmer (par exemple, si vous voulez exécuter la série en allumant le lecteur DVD, appuyez sur DVD). ! Les réglages HDMI et TV CTRL ne peuvent pas être effectués avec une série d’opérations. Pour les autres fonctions d’entrée pouvant être réglées, consultez la section Réglage de la télécommande pour la commande d’autres composants à la page 57 . Pour l’extinction automatique de la chaîne, appuyez sur la touche u SOURCE. La DEL s’éclaire deux fois puis clignote en permanence.
Cette opération n’est nécessaire que si la commande est destinée à un nouveau composant (fonction d’entrée).
! Vous n’avez pas besoin de programmer la mise sous ou hors tension du récepteur. C’est automatique. Pour la mise hors tension de composants Pioneer, vous n’avez pas besoin de programmer une séquence d’arrêt (sauf pour les enregistreurs DVD).
! Afin d’éviter d’éteindre accidentellement un enregistreur de DVD en cours d’enregistrement, aucun code d’arrêt pour enregistreur de DVD n’est envoyé.
L’effacement a été effectué correctement si la DEL reste allumée une seconde.
Cette fonction permet de rétablir tous les réglages par défaut de la télécommande. ! Lorsque les codes de préréglage sont réinitialisés, tous les signaux programmés sur les touches de fonction d’entrée sont effacés. Cette fonction est pratique si vous voulez réinitialiser un certain nombre seulement des touches de fonction d’entrée.
‘0’. Relâchez la touche lorsque la DEL clignote une fois. La DEL continue de clignoter.
L’effacement a été effectué correctement si la DEL reste allumée une seconde.
! Les touches TV CONTROL de la télécommande sont destinées à commander le téléviseur affecté à la touche TV CTRL. Si vous avez deux téléviseurs, affectez le téléviseur principal à la touche TV CTRL.
Cette partie vous indique comment effectuer automatiquement un calibrage du champ sonore et comment ajuster manuellement les données du champ sonore de manière encore plus précise.
Assurez-vous que l’entrée vidéo du téléviseur est réglée sur ce récepteur.
Un écran à interface graphique (GUI) apparaît sur votre téléviseur. Utilisez i/j/k/l et ENTER pour naviguer sur les pages et sélectionner les éléments de menu. Appuyez sur RETURN pour sortir du menu actuel.
Obtention automatique d’un réglage sonore optimal (Full Auto MCACC) à la page 27 pour une configuration surround automatique rapide et efficace. ! Auto MCACC – Consultez la section MCACC automatique (Expert) à la page 64 pour une configuration MCACC plus détaillée. De plus, le contrôle de phase pleine bande permet de calibrer les caractéristiques de fréquence-phase des enceintes raccordées. ! Manual MCACC – Affine les réglages des enceintes et personnalise l’égaliseur du calibrage acoustique (consultez la section Configuration MCACC manuelle à la page 66 ). ! Demo – Aucun réglage n’est sauvegardé et aucune erreur ne se produit. Lorsque les enceintes sont raccordées à ce récepteur, la tonalité de test est émise à plusieurs reprises. Appuyez sur RETURN pour annuler la tonalité de test.
Si votre configuration nécessite des réglages plus précis que ceux proposés à la section Obtention automatique d’un réglage sonore optimal (Full Auto MCACC) à la page 27 , vous pouvez personnaliser vos options de configuration ci-dessous. Vous pouvez calibrer différemment votre système grâce aux six préréglages MCACC, utiles lorsque plusieurs positions d’écoute peuvent être prises selon la source
! Auto MCACC – Réglage par défaut : ALL (recommandé) ; toutefois, vous pouvez si vous le souhaitez limiter le calibrage du système à un seul réglage (pour gagner du temps). — Lorsque des mesures sont effectuées (après la sélection de ALL ou Keep SP System), les données des caractéristiques de la réverbération (avant et après le calibrage) enregistrées dans le récepteur sont écrasées. — Lorsque la mesure est effectuée avec autre chose que SYMMETRY (après la sélection de ALL ou Keep SP System), les caractéristiques de la réverbération après le calibrage ne peuvent pas
EQ Professional de la configuration Manual MCACC (page 66) pour effectuer les mesures. — La mesure EQ Pro & S-Wave est également prise lorsque ALL ou Keep SP System est sélectionné. Pour plus d’informations, consultez la section Égalisation du calibrage acoustique professionnel à la page 68 . — L’effet de l’égaliseur du calibrage acoustique professionnel et des ondes stationnaires peut être activé ou désactivé dans le préréglage MCACC correspondant. Pour plus d’informations, consultez la section Réglage des options audio à la page 50 . ! EQ Type (disponible uniquement lorsque le menu Auto MCACC ci-dessus est réglé sur EQ Pro & S-Wave) – Détermine le réglage de l’équilibre des fréquences. Après un simple calibrage, chacune des trois courbes d’égalisation suivantes sont sauvegardées séparément dans la mémoire MCACC. SYMMETRY effectue une correction symétrique sur chaque paire d’enceintes gauche et droite visant à égaliser les caractéristiques de l’amplitude des fréquences. ALL CH ADJ correspond à un réglage ‘plat’, c’est-à-dire que toutes les enceintes sont réglées individuellement sans pondération spéciale accordée à quelque canal que ce soit. FRONT ALIGN règle toutes les enceintes en fonction des réglages des enceintes avant (pas d’égalisation appliquée aux canaux avant gauche et droit). Si vous avez sélectionné ALL ou Keep SP System comme menu Auto MCACC, vous pouvez spécifier le préréglage MCACC
FRONT ALIGN doivent être sauvegardés. ! THX Speaker (disponible seulement lorsque le menu Auto MCACC ci-dessus est le menu ALL ou Speaker Setting) – Sélectionnez YES lorsque des enceintes THX sont utilisées (toutes les enceintes à part les enceintes avant sont réglées sur SMALL). Dans les autres cas, laissez sur NO. ! STAND.WAVE Multi-Point (disponible uniquement lorsque le menu Auto MCACC ci-dessus est EQ Pro & S-Wave) – Outre les mesures en position d’écoute, les tonalités de test peuvent être analysées et les ondes stationnaires réduites à deux autres points de référence. C’est utile si vous souhaitez obtenir un calibrage ‘plat’ équilibré pour différentes positions d’écoute dans votre zone d’écoute. Placez le microphone au point indiqué sur l’écran et notez que la dernière position du microphone représentera votre principale position d’écoute : 3e point de référence
STREAM DIRECT 4 Lorsque vous avez terminé de régler les options, sélectionnez START puis appuyez sur ENTER. 5 Suivez les instructions affichées à l’écran. 6 Attendez que la configuration MCACC automatique ait fini d’émettre les tonalités de test. Un rapport de progression s’affiche à l’écran tandis que le récepteur génère des tonalités de test pour déterminer les enceintes présentes dans votre configuration. Essayez d’être aussi silencieux que possible pendant cette opération. ! En cas de messages d’erreur (du type Too much ambient noise! ou Check microphone.), sélectionnez RETRY après avoir vérifié le bruit ambiant (consultez la section Problèmes lors de l’utilisation de la configuration MCACC automatique à la
La configuration affichée à l’écran doit refléter les enceintes physiques dont vous disposez. Si vous n’effectuez aucune opération pendant 10 secondes lorsque l’écran de vérification de la configuration est affiché, la configuration MCACC automatique se poursuit automatiquement. Dans ce cas, il est inutile de sélectionner ‘OK’ et d’appuyer sur ENTER à l’étape 8. ! Si vous voyez un message d’erreur ERR (ou si la configuration des enceintes indiquée est incorrecte), il se peut qu’il y ait un problème au niveau des liaisons des enceintes. Si vous ne parvenez pas à résoudre le problème en sélectionnant RETRY, coupez l’alimentation et vérifiez les liaisons des enceintes. Si vous ne constatez aucun problème, utilisez simplement i/j pour sélectionner l’enceinte et k/l pour modifier le réglage, puis continuez. ! Si l’enceinte n’est pas orientée vers le microphone (position d’écoute) ou lorsque les enceintes sont affectées par la phase (enceintes dipôles, enceintes réfléchissantes, etc.), Reverse Phase peut s’afficher même si les enceintes sont bien raccordées. Si Reverse Phase s’affiche, les fils du cordon d’enceinte (+ et –) ont peut-être été inversés. Vérifiez les liaisons des enceintes. — Si les liaisons ne sont pas bonnes, coupez l’alimentation, débranchez le cordon d’alimentation et raccordez les enceintes correctement. Ensuite, effectuez une nouvelle fois la
Une fois encore, essayez d’être aussi silencieux que possible pendant cette opération. Elle peut prendre 3 à 7 minutes. ! Si vous avez sélectionné une configuration STAND.WAVE Multi-Point (étape 2), vous êtes invité à positionner le microphone aux points de référence 2 et 3, avant de le positionner dans votre principale position d’écoute.
Les réglages effectués dans la configuration MCACC automatique permettent d’obtenir en principe un excellent son surround de votre système, mais vous pouvez aussi effectuer vousmême ces réglages sur le menu de configuration Manual MCACC (débutant ci-dessous) ou Manual SP Setup (débutant à la page 72). ! En fonction des caractéristiques de votre pièce, des enceintes semblables dotées d’un cône de 12 cm environ afficheront parfois des réglages de taille différents. Vous pouvez corriger ce réglage manuellement grâce à la section Configuration manuelle des enceintes à la page 72 . ! La valeur du réglage de la distance du caisson de grave peut être supérieure à la distance réelle de la position d’écoute. Ce réglage doit être précis (en tenant compte des caractéristiques de retard et de la pièce) et n’a généralement pas besoin d’être modifié. Fr
MCACC automatique ne sont pas correctes à cause d’une interaction des enceintes et de l’environnement, nous vous conseillons de faire vous-même les réglages. Vous pouvez également choisir de visualiser les réglages en sélectionnant les paramètres individuels sur la page MCACC Data Check (consultez la section Vérification des données MCACC à la page 69 ). Appuyez sur RETURN après avoir vérifié chaque écran. Lorsque vous avez terminé, sélectionnez RETURN pour revenir au Home Menu. Lorsque la configuration MCACC automatique est terminée, n’oubliez pas de débrancher le microphone du récepteur.
Vous pouvez utiliser les réglages du menu de configuration Manual MCACC pour réaliser des ajustements précis lorsque vous connaissez mieux votre système. Avant d’effectuer ces réglages, la procédure Obtention automatique d’un réglage sonore optimal (Full Auto MCACC) à la page 27 doit être déjà terminée. Ces réglages ne doivent être effectués qu’une seule fois (sauf si vous souhaitez modifier l’emplacement de votre système d’enceintes actuel ou ajouter de nouvelles enceintes). à un volume élevé.
! Appuyez sur la touche MCACC lorsque les pages de configuration pertinentes apparaissent pour sélectionner les préréglages MCACC. ! Pour certains réglages ci-dessous, vous devez brancher le microphone de configuration sur le panneau avant et le positionner à hauteur d’oreille en position d’écoute normale. Appuyez sur HOME MENU pour afficher le Home Menu avant de brancher le microphone sur le récepteur. ! Lisez les remarques de la section Problèmes lors de l’utilisation de la configuration MCACC automatique à la page 29 concernant les niveaux de bruit de fond élevés et autres interférences possibles. ! Si vous utilisez un caisson de grave, allumezle et montez le volume jusqu’en position médiane.
Consultez la section Réglages du récepteur depuis le menu MCACC avancé à la page 64 si vous n’avez pas encore atteint cet écran.
Si vous effectuez cette opération pour la première fois, il se peut que vous préfériez effectuer ces réglages dans l’ordre. ! Fine Channel Level – Permet des ajustements précis de l’équilibre général du système d’enceintes (consultez la section Réglage précis du niveau de canal à la page 66 ). ! Fine SP Distance – Permet des réglages de retard précis pour le système d’enceintes (consultez la section Distance précise des enceintes à la page 67 ). ! Standing Wave – Contrôle les basses fréquences résonnantes dans la pièce d’écoute (consultez la section Ondes stationnaires à la page 67 ). Les deux derniers réglages ont été spécialement conçus pour la personnalisation des paramètres expliqués à la section Réglage de l’égaliseur du calibrage acoustique à la page 67 : ! EQ Adjust – Ajustez manuellement l’équilibre des fréquences de votre système d’enceintes lors de l’écoute des tonalités de test (consultez la section Réglage de l’égaliseur du calibrage acoustique à la page 67 ). ! EQ Professional – Calibrez votre système sur la base du son direct provenant des enceintes et réalisez les réglages détaillés en fonction des caractéristiques de la réverbération de votre pièce (consultez la section Égalisation du calibrage acoustique professionnel à la page 68 ).
! Réglage par défaut : 0.0dB (tous les canaux) Vous pouvez obtenir un son surround de meilleure qualité en ajustant correctement l’équilibre général de votre système d’enceintes. Vous pouvez ajuster le niveau du signal de chaque enceinte par incréments de 0,5 dB. Le réglage suivant peut vous permettre d’effectuer des ajustements précis, impossibles à obtenir en suivant la procédure Configuration manuelle des enceintes à la page 72 .
Le volume augmente pour atteindre le niveau de référence 0.0 dB.
Mieux vaut donc régler ce niveau à plus ou moins 0.0dB afin d’avoir une marge confortable pour ajuster le niveau des autres enceintes. ! Après avoir appuyé sur ENTER, des tonalités de test sont générées.
Utilisez k/l pour régler le volume de l’enceinte sélectionnée pour qu’il corresponde à celui de l’enceinte de référence. Lorsque les deux tonalités semblent afficher le même volume, appuyez sur j pour confirmer et passer au canal suivant. ! À des fins de comparaison, l’enceinte de référence change en fonction de l’enceinte sélectionnée. ! Si vous souhaitez revenir en arrière pour ajuster un canal, utilisez i/j pour le sélectionner.
Vous revenez alors au menu de configuration Manual MCACC.
Pour que le son de votre système affiche une belle profondeur et une séparation idéale, il convient d’ajouter un léger retard à certaines enceintes de sorte que tous les sons atteignent la position d’écoute en même temps. Vous pouvez ajuster la distance de chaque enceinte par incréments de 1 cm. Le réglage suivant peut vous permettre d’effectuer des ajustements précis, impossibles à obtenir en suivant la procédure Configuration manuelle des enceintes à la page 72 .
2 Ajustez la distance du canal gauche à partir de la position d’écoute. 3 Sélectionnez tour à tour chaque canal et ajustez la distance si besoin. Utilisez k/l pour régler la distance de l’enceinte sélectionnée pour qu’elle corresponde à celle de l’enceinte de référence. Écoutez le canal de référence et utilisez-le pour mesurer le canal cible. À partir de la position d’écoute, faites face aux deux enceintes, les bras tendus vers chaque enceinte. Essayez de régler les deux tonalités pour qu’elles atteignent en même temps un point légèrement devant vous, situé entre vos bras. ! Si vous n’y parvenez pas en ajustant le réglage de la distance, essayez de modifier très légèrement l’orientation de vos enceintes. ! La tonalité de test du caisson de grave est différente de celle des autres canaux. Réglezla de sorte que le son du caisson de grave puisse être entendu distinctement. Il faut savoir que, lorsque vous réglez le caisson de grave, selon la réponse des graves de vos enceintes le changement peut être à peine perceptible, que le son soit augmenté
être difficile de comparer cette tonalité avec les autres enceintes présentes dans votre configuration (cela dépend de la réponse en basse fréquence de l’enceinte de référence).
! Les réglages du filtre de contrôle des ondes stationnaires ne peuvent pas être modifiés pendant la lecture de sources avec la connexion HDMI.
! À des fins de comparaison, l’enceinte de référence change en fonction de l’enceinte sélectionnée. ! Si vous souhaitez revenir en arrière pour ajuster un canal, utilisez i/j pour le sélectionner.
Vous revenez alors au menu de configuration Manual MCACC.
! Réglage par défaut : ON/ATT 0.0dB (tous les filtres) Les ondes stationnaires acoustiques apparaissent lorsque, dans certaines situations, les ondes sonores provenant de votre système d’enceintes résonnent avec les ondes sonores se réfléchissant contre les murs de votre zone d’écoute. Ceci peut avoir un effet négatif sur le son global, spécialement dans certaines basses fréquences. En fonction de la position de l’enceinte, de votre position d’écoute, et enfin de la forme de votre pièce, le son produit est ‘explosif’ et excessivement résonnant. Le contrôle des ondes stationnaires utilise des filtres pour réduire l’effet des sons trop résonnants dans
! Filter Channel – Sélectionnez le canal auquel vous appliquerez le(s) filtre(s) : MAIN (tous sauf le canal central et le caisson de grave), Center ou SW (caisson de grave). ! TRIM (disponible uniquement si le canal du filtre ci-dessus est SW) – Ajustez le niveau du canal du caisson de grave (pour compenser la différence dans le post-filtre de sortie). ! Freq / Q / ATT – Ce sont les paramètres du filtre : Freq représente la fréquence visée et Q, la bande passante (plus Q est élevé, plus la bande passante ou la portée est restreinte) de l’atténuation (ATT représente la réduction de la fréquence visée).
Vous revenez alors au menu de configuration Manual MCACC.
! Réglage par défaut : ON/0.0dB (tous les canaux/toutes les bandes) L’égaliseur du calibrage acoustique est un sorte de correcteur visant à adapter les enceintes (sauf le caisson de grave) à la pièce d’écoute. Il fonctionne en mesurant les caractéristiques acoustiques de la pièce et en neutralisant les
‘plate’). Si le réglage proposé dans la section Obtention automatique d’un réglage sonore optimal (Full Auto MCACC) à la page 27 ou MCACC automatique (Expert) à la page 64 ne vous satisfait pas, vous pouvez également ajuster manuellement ces paramètres afin d’obtenir un équilibre des fréquences vous convenant.
2 Sélectionnez le(s) canal(canaux) souhaité(s) et ajustez-les à votre convenance. Utilisez i/j pour sélectionner le canal. Utilisez k/l pour sélectionner la fréquence et i/j pour accentuer ou couper l’égaliseur. Lorsque vous avez terminé, allez au haut de la page et appuyez sur k pour revenir à Ch, puis utilisez i/j pour sélectionner le canal. ! L’indicateur OVER! s’affiche à l’écran si l’ajustement de la fréquence est trop strict et qu’il risque d’entraîner des déformations. Dans ce cas, baissez le niveau jusqu’à ce que OVER! disparaisse de l’écran.
Vous revenez alors au menu de configuration Manual MCACC.
! Une modification trop stricte de la courbe de fréquence d’un canal affecte l’équilibre général. Si l’équilibre des enceintes ne semble pas régulier, vous pouvez augmenter ou réduire les niveaux de canal en utilisant les tonalités de test, grâce à la fonction TRIM. Utilisez k/l pour sélectionner TRIM, puis i/j pour augmenter ou réduire le niveau de canal pour l’enceinte en cours.
(ils sont ‘caverneux’), comme indiqué dans le Type A ci-dessous, ou lorsque différents canaux ont des courbes de réverbération différentes comme dans le Type B. ! Type A : Réverbération des hautes par rapport aux basses fréquences Niveau

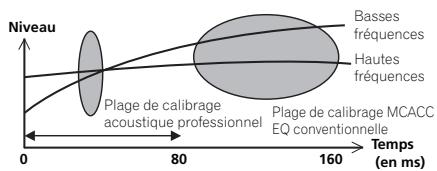

Reverb Measurement. ! Advanced EQ Setup – Permet de sélectionner le temps d’ajustement et de calibrage des fréquences, sur la base de la mesure de la réverbération de la zone d’écoute. Notez que l’utilisation de cette configuration pour personnaliser le calibrage du système modifie les réglages effectués à la section Obtention automatique d’un réglage sonore optimal (Full Auto MCACC) à la page 27 ou MCACC automatique (Expert) à la page 64 et qu’il n’est pas nécessaire de l’appliquer si ces réglages vous conviennent.
‘Reverb Measurement’, sélectionnez EQ ON ou EQ OFF, puis START. Les options suivantes déterminent la façon dont les caractéristiques de la réverbération de votre salle d’écoute sont indiquées dans Reverb View : ! EQ OFF – Vous visualisez les caractéristiques de la réverbération de votre salle d’écoute sans l’égalisation réalisée par ce récepteur (avant calibrage). ! EQ ON – Vous visualisez les caractéristiques de la réverbération votre salle d’écoute avec l’égalisation réalisée par ce récepteur (après calibrage). Notez que la courbe de l’égaliseur peut ne pas être entièrement plate du fait des ajustements nécessaires pour votre salle d’écoute. — Si vous sélectionnez EQ ON, le calibrage correspondant au préréglage MCACC en cours est utilisé. Pour utiliser un autre préréglage MCACC, appuyez sur MCACC pour sélectionner la mémoire MCACC souhaitée. — Après un calibrage automatique avec EQ Type : SYMMETRY (Full Auto MCACC, etc.) le graphique des caractéristiques de la réverbération présumée peut être affiché en sélectionnant Reverb View. Pour afficher les caractéristiques de la réverbération réellement mesurée après le calibrage par l’égaliseur, mesurez-les en utilisant le réglage EQ ON. Lorsque la mesure de la réverbération est terminée, vous pouvez sélectionner Reverb View pour visualiser les résultats à l’écran. Consultez la section Graphique de l’égaliseur du calibrage professionnel à la page 83 pour obtenir des informations de dépannage.
Appuyez sur RETURN lorsque vous avez terminé. Les caractéristiques de la réverbération apparaissent lorsque des mesures Full Auto MCACC ou Reverb Measurement sont effectuées. Utilisez k/l pour sélectionner le canal, la fréquence et le réglage de calibrage que vous souhaitez vérifier. Utilisez i/j pour passer de l’un à l’autre entre les trois. Le graphique des caractéristiques de la réverbération avant et après le calibrage acoustique peut être affiché en sélectionnant Calibration : Before / After. Notez que l’axe vertical représente les décibels, marqués par incréments de 2 dB.
START. ! Pour spécifier l’endroit où le contenu de la mémoire MCACC doit être sauvegardé, appuyez sur MCACC pour sélectionner la mémoire MCACC appropriée. Sur la base de la mesure de la réverbération ci-dessus, vous pouvez choisir le temps dédié à l’ajustement et au calibrage complets des fréquences. Même si vous pouvez effectuer ce réglage sans mesure de la réverbération, mieux vaut utiliser les résultats des mesures comme référence pour le réglage du temps. Pour un calibrage optimal du système sur la base du son direct provenant des enceintes, nous conseillons d’utiliser le réglage 30-50ms. Utilisez k/l pour sélectionner le réglage. Utilisez i/j pour passer de l’un à l’autre. Sélectionnez le réglage parmi les temps suivants (en millisecondes) : 0-20ms, 10-30ms, 20-40ms, 30-50ms, 40-60ms, 50-70ms et
Lorsque vous avez terminé, sélectionnez START. Le calibrage peut prendre 2 à 4 minutes environ. Une fois l’égalisation du calibrage acoustique effectuée, vous avez la possibilité de vérifier les réglages à l’écran.
MCACC Lors de la procédure de Obtention automatique d’un réglage sonore optimal (Full Auto MCACC) à la page 27 , celle de MCACC automatique (Expert) à la page 64 ou après le réglage fin dans Configuration MCACC manuelle à la page 66 , vous pouvez vérifier les réglages obtenus après le calibrage sur l’écran GUI.
Un écran à interface graphique (GUI) apparaît sur votre téléviseur. Utilisez i/j/k/l et ENTER pour naviguer sur les pages et sélectionner les éléments de menu. Appuyez sur RETURN pour sortir du menu actuel.
3 Sélectionnez le réglage que vous voulez vérifier. ! Speaker Setting – Sert à vérifier les réglages des systèmes d’enceintes. Pour plus d’informations, consultez la section Réglage des enceintes à la page 69 . ! Channel Level – Sert à vérifier le niveau sonore des différentes enceintes. Pour plus d’informations, consultez la section Niveau de canal à la page 69 . ! Speaker Distance – Sert à vérifier la distance jusqu’aux différentes enceintes. Pour plus d’informations, consultez la section Distance des enceintes à la page 69 . ! Standing Wave – Sert à vérifier les réglages du filtrage des ondes stationnaires. Pour plus d’informations, consultez la section Ondes stationnaires à la page 69 . ! Acoustic Cal EQ – Sert à vérifier les valeurs du calibrage de la réponse en fréquence de la salle d’écoute. Pour plus d’informations, consultez la section Égaliseur du calibrage acoustique à la page 70 .
5 Lorsque vous avez terminé, appuyez sur RETURN. Vous revenez alors au Home Menu.
Ce paramètre sert à afficher la taille des enceintes et le nombre d’enceintes. Pour plus d’informations, consultez la section Réglage des enceintes à la page 73 .
2 Sélectionnez le canal que vous voulez vérifier. Utilisez i/j pour sélectionner le canal. Le canal correspondant sur le schéma est surligné.
Ce paramètre sert à afficher le niveau des différents canaux. Pour plus d’informations, consultez la section Niveau de canal à la page 74 .
2 Lorsque ‘MCACC’ est surligné, utilisez k/l pour sélectionner le préréglage MCACC que vous voulez vérifier.
Sert à indiquer la distance entre les différents canaux et la position d’écoute. Pour plus d’informations, consultez la section Distance des enceintes à la page 74 .
2 Lorsque ‘MCACC’ est surligné, utilisez k/l pour sélectionner le préréglage MCACC que vous voulez vérifier. La distance des différents canaux consignés dans le préréglage MCACC sélectionné est indiqué. ‘---’ apparaît pour les canaux sans connexion.
Sert à afficher les valeurs des réglages effectués sur les ondes stationnaires pour les différentes mémoires MCACC. Pour plus d’informations, consultez la section Ondes stationnaires à la page 67 .
2 Lorsque ‘Filter Channel’ est surligné, utilisez i/j pour sélectionner le canal pour lequel vous voulez vérifiez le contrôle des ondes stationnaires. La valeur de calibrage afférente aux ondes stationnaires obtenue pour le canal sélectionné consigné dans le préréglage MCACC sélectionné et son graphique sont affichés.
‘MCACC’, puis utilisez i/j pour sélectionner le préréglage MCACC que vous voulez vérifier.
3 Appuyez sur k pour surligner ‘MCACC’, puis utilisez i/j pour sélectionner le préréglage MCACC que vous voulez vérifier.
Cela s’avère utile pour changer de réglages en fonction du type de source écoutée et de votre position (par exemple, sur un canapé pour regarder un film ou près du téléviseur pour jouer des jeux vidéo). Dans ce menu, vous pouvez copier les données d’un préréglage à l’autre, nommer les préréglages pour les identifier plus facilement et supprimer ceux dont vous n’avez plus besoin. ! Vous pouvez mettre cette fonction en œuvre à la section Obtention automatique d’un réglage sonore optimal (Full Auto MCACC) à la page 27 ou MCACC automatique (Expert) à la page 64 , selon votre progression.
Pour plus d’informations, consultez la section Amélioration du son avec le contrôle de phase et le contrôle de phase pleine bande à la page 41 .
ENTER pour naviguer sur les pages et sélectionner les éléments de menu. Appuyez sur RETURN pour sortir du menu actuel.
Home Menu. La valeur de calibrage obtenue pour la réponse en fréquence du canal sélectionné consigné dans le préréglage MCACC sélectionné et son graphique sont affichés.
Lorsque des mesures ont été effectuées quand Full Auto MCACC est sélectionné dans Advanced MCACC ou quand ALL ou Full Band Phase Ctrl est sélectionné après la sélection de Auto MCACC, le graphique obtenu avant le calibrage du retard de groupe est également affiché.
Calibration, le retard de groupe obtenu après le calibrage est indiqué. Si l’on compare les résultats obtenus lorsque Before est sélectionné et lorsque After est sélectionné, on s’aperçoit que dans ce dernier cas la différence de retard est inférieure entre les bandes de fréquences et que le retard de groupe entre les différents canaux est uniforme, ce qui permet de vérifier l’effet du contrôle de phase pleine bande. No Data s’affiche si le retard de groupe sélectionné n’a pas été mesuré.
! MCACC Memory Copy – Copiez les réglages d’un préréglage MCACC vers un autre (consultez la section Copie des données de préréglage MCACC à la page 70 ). ! MCACC Memory Clear – Supprimez les préréglages MCACC inutiles (consultez la section Suppression des préréglages MCACC à la page 71 ).
MCACC Si vous utilisez plusieurs préréglages MCACC, il se peut que vous souhaitiez les renommer pour les identifier plus facilement.
2 Sélectionnez le préréglage MCACC à renommer, puis choisissez un nom de préréglage approprié. Utilisez i/j pour sélectionner le préréglage, puis k/l pour sélectionner un nom de préréglage.
Vous revenez alors au menu de configuration Data Management.
MCACC Si vous souhaitez ajuster manuellement l’égaliseur du calibrage acoustique (consultez la section Configuration MCACC manuelle à la page 66 ), nous vous conseillons de copier vos réglages actuels vers un préréglage MCACC non utilisé. Vous obtenez alors un point de référence d’où partir, au lieu d’une courbe d’égalisation plate. ! Réglages effectués à la section Obtention automatique d’un réglage sonore optimal (Full Auto MCACC) à la page 27 ou MCACC automatique (Expert) à la page 64 .
! All Data – Copie tous les réglages de la mémoire de préréglage MCACC sélectionnée. ! Level & Distance – Copie seulement les réglages de niveaux des canaux et de distances des enceintes de la mémoire de préréglage MCACC sélectionnée.
Lorsque MCACC Memory Clear? est affiché, sélectionnez YES. Si NO est sélectionné, le préréglage n’est pas supprimé. Completed! s’affiche sur l’écran GUI pour confirmer la suppression du préréglage MCACC, puis vous revenez automatiquement au menu de configuration Data Management.
(‘To’). Assurez-vous de ne pas effacer et remplacer un préréglage MCACC en cours d’utilisation (annulation impossible).
Lorsque MCACC Memory Copy? est affiché, sélectionnez YES. Si NO est sélectionné, les réglages ne sont pas copiés. Completed! s’affiche sur l’écran GUI pour confirmer la copie du préréglage MCACC. Puis vous revenez automatiquement au menu de configuration Data Management.
MCACC Si vous n’utilisez plus l’un des préréglages MCACC enregistrés en mémoire, vous pouvez supprimer les réglages de ce préréglage.
Data Management. 2 Sélectionnez le préréglage MCACC que vous voulez supprimer. Assurez-vous de ne pas supprimer un préréglage MCACC en cours d’utilisation (annulation impossible).
La section suivante décrit les changements manuels des réglages d’enceintes ainsi que d’autres réglages (sélection de l’entrée, sélection de la langue de l’affichage sur écran, etc.).
RETURN pour sortir du menu actuel. ! Appuyez sur HOME MENU à n’importe quel moment pour dégager la page Home Menu.
Home Menu, puis appuyez sur ENTER. 4 Sélectionnez le réglage que vous souhaitez ajuster. ! Manual SP Setup – Permet de spécifier le type de liaison appliqué aux bornes surround arrière ainsi que la taille, le nombre, la distance et l’équilibre général des enceintes raccordées (consultez la section Configuration manuelle des enceintes à la page 72 ). ! Input Setup – Permet de spécifier les composants raccordés aux entrées numériques, HDMI et vidéo à composantes
Network Setup – Permet d’effectuer la configuration nécessaire pour raccorder cet appareil au réseau (consultez la section Menu de configuration du réseau à la page 75 ). HDMI Setup – Permet de synchroniser ce récepteur et votre composant Pioneer compatible avec la Control par l’HDMI (page 47). Other Setup – Permet de personnaliser les réglages selon la façon dont vous voulez utiliser votre récepteur (consultez la section Menu Autre configuration à la page 77 ).
Ce récepteur permet d’effectuer des réglages précis pour optimiser l’impact du son surround. Ces réglages ne doivent être effectués qu’une seule fois (sauf si vous souhaitez modifier l’emplacement de votre système d’enceintes actuel ou ajouter de nouvelles enceintes). Ils vous permettent de personnaliser votre système, mais vous n’êtes pas obligé de les appliquer si vous êtes satisfait des réglages effectués à la section Obtention automatique d’un réglage sonore optimal (Full Auto MCACC) à la page 27 .
! Les tonalités de test utilisées pour Manual SP Setup sont générées à un volume élevé.
Consultez la section Réglages du récepteur depuis le menu de Configuration du système à la page 72 si vous n’avez pas encore atteint cet écran.
Si vous effectuez cette opération pour la première fois, il se peut que vous préfériez ajuster ces réglages dans l’ordre : ! Speaker System – Indique de quelle façon vous utilisez les bornes d’enceintes surround arrière et les bornes d’enceintes B (page 72). ! Speaker Setting – Permet de préciser la taille et le nombre d’enceintes raccordées (page 73). ! Channel Level – Permet d’ajuster l’équilibre général de votre système d’enceintes (page 74). ! Speaker Distance – Permet de préciser la distance de vos enceintes par rapport à la position d’écoute (page 74). ! X-Curve – Permet d’ajuster l’équilibre tonal de votre système d’enceintes pour les bandes sonores de films (page 74). ! THX Audio Setting – Permet de préciser si vous utilisez une configuration d’enceintes THX (page 74).
RETURN pour confirmer après chaque écran.
! Réglage par défaut : Normal(SB/FH) Les bornes d’enceintes de ce récepteur peuvent être utilisées de différentes façons. Outre une configuration home cinéma classique, où elles sont utilisées pour les enceintes avant en position haute ou en position large, ces bornes peuvent être utilisées pour la double amplification des enceintes avant ou pour un système d’enceintes indépendant dans une autre pièce.
Consultez la section Réglages du récepteur depuis le menu de Configuration du système à la page 72 si vous n’avez pas encore atteint cet écran.
! Speaker B – Sélectionnez ce réglage pour utiliser les bornes d’enceinte B afin d’écouter en stéréo dans une autre pièce (consultez la section Commutation du bornes d’enceintes à la page 53 ). ! Front Bi-Amp – Sélectionnez ce réglage si vous réalisez une double amplification des enceintes avant (consultez la section Double amplification des enceintes à la page 16 ). ! ZONE 2 – Sélectionnez ce réglage pour utiliser les bornes d’enceintes surround arrière pour écouter le son dans une autre zone (consultez la section Utilisation des commandes MULTI-ZONE à la page 54 ).
Normal(SB/FH), Normal(SB/FW) ou Speaker B à l’étape 2, sélectionnez l’emplacement des enceintes surround. Dans un système surround à 7.1 canaux dont les enceintes surround sont placées directement sur les côtés de la position d’écoute, le son surround des sources comportant 5.1 canaux sont restituées par les côtés. Cette fonction mélange le son des enceintes surround avec le son des enceintes surround arrière de sorte que le son surround est restitué en diagonale, de l’avant à l’arrière, comme il devrait l’être normalement. Selon les positions des enceintes et la source sonore, il ne sera pas toujours possible d’obtenir de bons résultats. Si c’est le cas, réglez la fonction sur ON SIDE ou IN REAR. ! ON SIDE – Sélectionnez ce réglage lorsque les enceintes surround juste à votre gauche et droite. ! IN REAR – Sélectionnez ce réglage lorsque les enceintes surround sont en diagonale derrière vous.
Si No est sélectionné, le réglage ne change pas. Vous revenez alors au menu Manual SP Setup.
Utilisez ce réglage pour préciser la configuration de vos enceintes (taille, nombre d’enceintes et fréquence de transition). Assurezvous que les réglages effectués à la section Obtention automatique d’un réglage sonore optimal (Full Auto MCACC) à la page 27 sont corrects. Notez que ce réglage s’applique à tous les préréglages MCACC et qu’il ne peut être configuré indépendamment. ! Si vous utilisez une configuration d’enceintes THX, réglez toutes les enceintes sur SMALL.
2 Choisissez le groupe d’enceintes que vous souhaitez régler, puis sélectionnez une taille d’enceinte. Utilisez k/l pour sélectionner la taille (et le nombre) des enceintes suivantes : ! Front – Sélectionnez LARGE si vos enceintes avant reproduisent fidèlement les basses fréquences ou si vous n’avez pas raccordé de caisson de grave. Sélectionnez SMALL pour envoyer les basses fréquences au caisson de grave. ! Center – Sélectionnez LARGE si votre enceinte centrale reproduit fidèlement les basses fréquences ou SMALL pour envoyer les basses fréquences aux autres enceintes ou au caisson de grave. Si vous n’avez pas raccordé d’enceinte centrale, choisissez NO (le canal central est envoyé aux enceintes avant). ! FH – Sélectionnez LARGE si vos enceintes avant en position haute reproduisent bien les basses fréquences, ou SMALL pour envoyer les basses fréquences aux autres enceintes ou au caisson de grave. Si vous n’avez pas raccordé d’enceintes avant en position haute, sélectionnez NO (le canal avant haut est envoyé aux enceintes avant). — Vous ne pouvez ajuster ce paramètre que lorsque Speaker System est réglé sur Normal(SB/FH). — Si les enceintes surround sont réglées sur NO, ce paramètre se réglera automatiquement sur NO. ! FW – Sélectionnez LARGE si vos enceintes avant en position large reproduisent bien les basses fréquences, ou SMALL pour envoyer les basses fréquences aux autres enceintes ou au caisson de grave. Si vous n’avez pas raccordé d’enceintes avant en position large, sélectionnez NO (le canal avant large est envoyé aux enceintes avant).
Normal(SB/FW). — Si les enceintes surround sont réglées sur NO, ce paramètre se réglera automatiquement sur NO. ! Surr – Sélectionnez LARGE si vos enceintes surround reproduisent fidèlement les basses fréquences. Sélectionnez SMALL pour envoyer les basses fréquences aux autres enceintes ou au caisson de grave. Si vous n’avez pas raccordé d’enceintes surround, choisissez NO (le son des canaux surround est envoyé aux enceintes avant ou à un caisson de grave). ! SB – Sélectionnez le nombre d’enceintes surround arrière dont vous disposez (une, deux ou aucune). Sélectionnez LARGEx2 ou LARGEx1 si vos enceintes surround arrière reproduisent bien les basses fréquences. Sélectionnez SMALLx2 ou SMALLx1 pour envoyer les basses fréquences aux autres enceintes ou au caisson de grave. Si vous n’avez pas raccordé d’enceintes surround arrière, choisissez NO. — Si vous avez sélectionné ZONE 2 ou Front Bi-Amp (section Réglage du système d’enceintes à la page 72 ), vous ne pouvez pas ajuster les réglages surround arrière. — Si les enceintes surround sont réglées sur NO, les enceintes surround arrière se règlent automatiquement sur NO. ! SW – Les signaux LFE et les basses fréquences des canaux réglés sur SMALL sont restitués par le caisson de grave lorsque YES est sélectionné. Choisissez le réglage PLUS si vous souhaitez que le caisson de grave restitue les basses en permanence ou si vous souhaitez des basses plus profondes (les basses fréquences normalement émises par les enceintes avant et centrale sont également acheminées vers le caisson de grave). Si vous n’avez pas raccordé de
LARGE pour vos enceintes avant et PLUS pour le caisson de grave. Toutefois, ce choix peut ne pas donner des résultats optimaux. En fonction de la position des enceintes dans la pièce, vous pouvez en effet constater une diminution des basses à cause de l’annulation de basses fréquences. Dans ce cas, essayez de modifier la position ou l’orientation des enceintes. Si les résultats ne vous satisfont pas, écoutez la réponse aux basses en réglant sur PLUS et YES ou en réglant alternativement les enceintes avant sur LARGE et SMALL, et laissezvous guider par votre ouïe. Si vous rencontrez des difficultés, l’option la plus simple consiste à envoyer toutes les basses au caisson de grave en sélectionnant SMALL pour les enceintes avant. Si vous sélectionnez NO pour le caisson de grave, les enceintes avant se régleront automatiquement sur LARGE. De plus, si les enceintes avant sont réglées sur SMALL, les enceintes centrale, surround, surround arrière et avant en position haute et en position large ne peuvent pas être réglées sur LARGE. Dans ce cas, toutes les basses fréquences sont envoyées au caisson de grave.
Les fréquences inférieures au point de transition sont envoyées au caisson de grave (ou aux enceintes LARGE). ! Ce réglage détermine la fréquence de transition entre les basses restituées par les enceintes réglées sur LARGE, ou par le Fr
! Avec la configuration Full Auto MCACC ou la configuration Auto MCACC (ALL ou Speaker Setting), ce réglage n’est pas appliqué et la fréquence de transition est spécifié automatiquement. La fréquence de transition est une fréquence qui se règle de manière à offrir un son optimal compte tenu de la capacité des enceintes à restituer les basses et des caractéristiques auditives de l’homme. ! Si vous utilisez une configuration d’enceintes THX, la fréquence de transition doit être réglée sur 80Hz.
Pour que votre système affiche une belle profondeur et une séparation idéale, vous devez préciser la distance séparant les enceintes et votre position d’écoute. Le récepteur peut alors ajouter le retard nécessaire pour obtenir un son surround correct.
Manual SP Setup. 2 Choisissez le réglage de courbe X souhaité. Utilisez k/l pour ajuster le réglage. La courbe X est définie comme une ligne oblique descendante en décibels par octave, débutant à 2 kHz. Au fur et à mesure que la ligne oblique monte, le son perd en aigus (jusqu’à –3.0dB/oct au maximum). Utilisez les lignes directrices suivantes pour régler la courbe X en fonction de la taille de votre pièce : Taille de la pièce (m2) Courbe X (dB/oct)
! Si vous utilisez un indicateur de pression sonore (SPL), effectuez les mesures depuis votre position d’écoute principale et ajustez le niveau de chaque enceinte à 75 dB SPL (Pondération C/lent).
Vous revenez alors au menu Manual SP Setup.
émises dans de grandes pièces. Le réglage de la courbe X agit comme une nouvelle égalisation pour l’écoute sur un système home cinéma : il restaure l’équilibre tonal des bandes sonores de films. Bien que le principe soit le même, la courbe X ne s’applique pas lors de l’utilisation des modes surround Home THX, Pure Direct ou Optimum.
Loudness Plus, SBch processing, THX Select2 Subwoofer (marche/arrêt) et Boundary Gain Control. Veuillez vous reporter à page 93 pour de plus amples informations sur ces caractéristiques du THX.
2 Sélectionnez soit ON soit OFF pour le paramètre THX Loudness Plus. 3 Précisez si le traitement SBch Processing doit être AUTO ou MANUAL. ! AUTO – Lorsque des enceintes surround arrière sont raccordées, les signaux Dolby Digital EX présents dans les signaux audio entrant sont automatiquement détectés et le mode surround THX approprié appliqué. 6 Lorsque vous avez terminé, appuyez sur RETURN. Vous revenez alors au menu Manual SP Setup.
Effectuez les réglages nécessaires pour connecter le récepteur à Internet et utiliser les fonctions réseau.
Un écran à interface graphique (GUI) apparaît sur votre téléviseur. Utilisez i/j/k/l et ENTER pour naviguer sur les pages et sélectionner les éléments de menu. Appuyez sur RETURN pour sortir du menu actuel.
Home Menu. 3 Sélectionnez ‘Network Setup’ sur le menu System Setup. 4 Sélectionnez le réglage que vous souhaitez ajuster. Si vous effectuez cette opération pour la première fois, il se peut que vous préfériez ajuster ces réglages dans l’ordre : ! IP Address, Proxy – Permet de préciser l’adresse IP/le Proxy de ce récepteur (page 75). ! Network Standby – Permet d’utiliser la fonction AVNavigator ou iControlAV2 même lorsque le récepteur est en veille (page 75). ! Friendly Name – Le nom du récepteur indiqué sur l’ordinateur ou le dispositif connecté au réseau peut être changé (page 75). ! Parental Lock – Restreint l’emploi des fonctions réseau (page 76). ! Port Number Setting – Précise les numéros des ports recevant les signaux de la Commande IP (page 76). ! Wireless LAN Converter – Sert à faire les réglages du point d’accès et de l’adresse IP du convertisseur LAN sans fil (page 76).
Si le routeur relié à la prise LAN de ce récepteur est un routeur à large bande (avec serveur DHCP), mettez simplement la fonction du serveur DHCP en service, et le paramétrage manuel du réseau sera superflu. Vous devez paramétrer le réseau de la façon suivante seulement si le récepteur est connecté à un routeur à large bande sans serveur DHCP. Avant de paramétrer le réseau, demandez conseil à votre fournisseur Internet ou à votre gestionnaire de réseau qui vous indiquera les réglages nécessaires. Il est conseillé de se référer aussi au mode d’emploi fourni avec le composant en réseau. ! Si vous changez les réglages réseau sans serveur DHCP, effectuez les changements correspondants dans les réglages réseau de ce récepteur.
L’adresse IP saisie doit correspondre aux définitions suivantes. Si l’adresse IP ne correspond à ces définitions, vous ne pourrez pas lire les fichiers audio enregistrés sur les composants du réseau ni écouter les stations radio Internet. Classe A : 10.0.0.1 à 10.255.255.254 Classe B : 172.16.0.1 à 172.31.255.254 Classe C : 192.168.0.1 à 192.168.255.254
Ce réglage est nécessaire si vous raccordez ce récepteur à Internet par un serveur proxy. Saisissez l’adresse IP de votre serveur proxy dans le champ ‘Proxy Hostname’. Saisissez aussi le numéro de port de votre serveur proxy dans le champ ‘Proxy Port’.
2 ! L’adresse IP déterminée par la fonction IP Auto est 169.254.X.X. Vous ne pouvez pas écouter de station radio Internet si l’adresse IP est déterminée par la fonction IP Auto.
Default Gateway, Primary DNS Server et Secondary DNS Server. Appuyez sur i/j pour sélectionner un numéro et sur k/l pour déplacer le curseur.
Si vous sélectionnez ‘ON’ par contre, passez à l’étape 5.
Utilisez i/j pour sélectionner un caractère, k/l pour spécifier la position et ENTER pour valider votre sélection.
Utilisez i/j pour sélectionner un caractère, k/l pour spécifier la position et ENTER pour valider votre sélection.
Ce réglage permet d’utiliser la fonction AVNavigator ou iControlAV2 pour contrôler le récepteur depuis un ordinateur raccordé au même réseau LAN que le récepteur même lorsque celui-ci est en veille.
2 Précisez si le traitement Network Standby doit être ON ou OFF. ! ON – Permet d’utiliser la fonction AVNavigator ou iControlAV2 même lorsque le récepteur est en veille. ! OFF – La fonction AVNavigator ou iControlAV2 ne peut pas être utilisée lorsque le récepteur est en veille (Ceci permet de réduire la consommation en veille).
1 Sélectionnez ‘Friendly Name’ sur le menu Network Setup. 2 Sélectionnez ‘Edit Name’, puis Internet. Pour ce faire vous devez spécifier un mot de passe. ! En usine, le mot de passe “0000” a été spécifié.
Lorsque l’entrée HOME MEDIA GALLERY est sélectionnée, le verrouillage parental n’est pas disponible. Sélectionnez une autre entrée que HOME MEDIA GALLERY avant d’effectuer ces réglages. ! ON – Les services Internet sont restreints.
Dans ce cas, vous revenez à l’étape 2.
Sur ce récepteur, un maximum de 5 numéros de ports peuvent recevoir des signaux. Un d’entre eux, le port numéro 8102 qui est utilisé pour la communication avec iControlAV2, ne peut pas être changé, mais le numéro souhaité peut être spécifié pour les 4 autres ports.
Remarque ! Lorsque le convertisseur LAN sans fil (ASWL300) est raccordé, le numéro de port 3 ne peut pas être spécifié. ! Il est conseillé de spécifier le numéro de port sur 23 ou entre 49152 et 65535. ! Lorsque le numéro de port a changé, les communications réseau entre le récepteur et l’AVNavigator ne sont plus possibles. Dans ce cas, cliquez sur Settings sur le menu de fonctions de l’AVNavigator, sélectionnez l’onglet de l’adresse IP et saisissez un des numéros de ports spécifiés sur le récepteur pour activer la communication avec l’AVNavigator.
Ce réglage est nécessaire lorsqu’on veut raccorder un convertisseur LAN sans fil au récepteur et utiliser les fonctions du réseau sans fil. Utilisez l’AS-WL300 comme convertisseur LAN sans fil. ! Le convertisseur LAN sans fil (AS-WL300) est fourni avec le VSX-LX55, vendu séparément avec le VSX-2021.
Effectuez les réglages de connexion pour le convertisseur LAN sans fil raccordé au récepteur et le point d’accès. Raccordez le convertisseur LAN sans fil au récepteur et réglez tout d’abord le DHCP sur le menu de réglages “IP Address, Proxy” (page 75). Les réglages de connexion au point d’accès peuvent s’effectuer de quatre façons, comme indiqué ci-dessous. ! WPS (PBC) – Les réglages de connexion s’effectuent automatiquement simplement à l’aide des boutons WPS sur le point d’accès et le convertisseur LAN sans fil, selon les instructions qui apparaissent à l’écran du récepteur. C’est la façon la plus simple de faire ces réglages, et ce n’est possible que lorsque le point d’accès et le convertisseur LAN sans fil sont pourvus de boutons WPS. Les réglages de connexion réseau durent environ 2 minutes à compter du moment où les boutons WPS sont pressés. Attendez que les réglages soient terminés. ! WPS (PIN) – Affichez la liste des SSID des points d’accès disponibles et sélectionnez le point d’accès auquel vous voulez vous connecter. Les réglages de connexion s’effectuent en saisissant le code PIN à 8 chiffres qui s’affiche sur l’écran du récepteur pour le point d’accès auquel vous voulez vous connecter. ! Search for Access Point – Affichez la liste des SSID des points d’accès disponibles et sélectionnez le point d’accès auquel vous voulez vous connecter. Les réglages de connexion au point d’accès s’effectuent en précisant le protocole de sécurité du point d’accès, la clé de sécurité et la clé WEP par défaut (seulement lorsque le protocole de sécurité du point d’accès est WEP). ! Manual Setting – Les réglages de connexion s’effectuent en saisissant manuellement le SSID, le protocole de sécurité, la clé de sécurité et la clé WEP par défaut du point d’accès auquel vous voulez vous connecter.
! La connexion LAN sans fil ne sera pas possible même après les réglages du convertisseur LAN sans fil s’il y a un “ ; ” (point virgule) dans le SSID ou la clé de sécurité du point d’accès. Changez le réglage du SSID ou de la clé de sécurité du point d’accès en excluant le “ ; ” (point virgule). ! S’il n’est pas possible de se connecter au point d’accès avec les réglages de connexion WPS (PBC) ou WPS (PIN), il est conseillé d’effectuer les réglages de connexion avec Search for Access Point ou Manual Setting.
2 Effectuez les réglages nécessaires pour le convertisseur LAN sans fil. Lorsque vous effectuez les réglages de connexion du convertisseur LAN sans fil et du point d’accès, sélectionnez “Access Point Setting” et suivez les instructions qui apparaissent à l’écran. Si vous voulez spécifier l’adresse IP du convertisseur LAN sans fil, sélectionnez “WLAN IP Address” et saisissez l’adresse IP.
L’état des réglages des éléments suivants, liés au réseau, peuvent être vérifiés. ! IP Address – Vérification de l’adresse IP de ce récepteur. ! MAC Address – Vérification de l’adresse MAC de ce récepteur. ! Friendly Name – Surnom à la page 75 . ! SSID – Vérification du SSID du point d’accès raccordé au convertisseur LAN sans fil (seulement lorsqu’un convertisseur LAN sans fil est raccordé).
Un écran à interface graphique (GUI) apparaît sur votre téléviseur. Utilisez i/j/k/l et ENTER pour naviguer sur les pages et sélectionner les éléments de menu. Appuyez sur RETURN pour sortir du menu actuel.
Affichez l’état des réglages des éléments liés au réseau.
Le menu Other Setup vous permet de réaliser des réglages personnalisés qui reflètent votre utilisation du récepteur.
Un écran à interface graphique (GUI) apparaît sur votre téléviseur. Utilisez i/j/k/l et ENTER pour naviguer sur les pages et sélectionner les éléments de menu. Appuyez sur RETURN pour sortir du menu actuel.
Home Menu. 3 Sélectionnez ‘Other Setup’, puis appuyez sur ENTER. 4 Sélectionnez le réglage que vous souhaitez ajuster. Si vous effectuez cette opération pour la première fois, il se peut que vous préfériez ajuster ces réglages dans l’ordre : ! Auto Power Down – Permet l’extinction automatique du récepteur lorsqu’il n’est pas utilisé. ! Volume Setup – Permet de régler les fonctions dépendant du volume de ce récepteur (page 77). ! Remote Control Mode Setup – Permet de spécifier le mode de la télécommande du récepteur (page 78). ! Flicker Reduction Setup – Ajuste l’aspect de l’écran GUI (page 78). ! EXTENSION Setup – Permet d’utiliser la CU-RF100 même lorsque le récepteur est en veille (page 78). ! Software Update – Permet de mettre à jour le logiciel du récepteur et d’en vérifier la version. ! Pairing Bluetooth Setup – Permet de jumeler un ADAPTATEUR Bluetooth et un dispositif sans fil Bluetooth (page 36).
RETURN pour confirmer après chaque écran.
Le récepteur peut-être réglé de manière à s’éteindre automatiquement si aucune opération n’est effectuée pendant un certain laps de temps et en l’absence de tout signal audio ou vidéo. Lorsque la ZONE 2 ou ZONE 3 est utilisée, l’appareil de la ZONE 2 ou ZONE 3 peut aussi être réglé de manière à s’éteindre, mais dans ce cas il s’éteindra automatiquement après écoulement du temps spécifié ici, même si des signaux sont reçus ou des opérations ont ! MAIN – Vous avez le choix entre “15 min”, “30 min”, “60 min” et “OFF”. L’appareil s’éteint si aucun signal n’est reçu et aucune opération effectuée pendant le temps sélectionné. ! ZONE 2 – Vous avez le choix entre “30 min”, “1 hour”, “3 hours”, “6 hours”, “9 hours” et “OFF”. L’appareil s’éteint après écoulement du temps sélectionné. ! ZONE 3 – Vous avez le choix entre “30 min”, “1 hour”, “3 hours”, “6 hours”, “9 hours” et “OFF”. L’appareil s’éteint après écoulement du temps sélectionné.
Power ON Level souhaité. Le volume peut être réglé pour être toujours au même niveau lorsque le récepteur est mis sous tension. ! LAST (défaut) – Lorsque vous mettez le récepteur sous tension, le volume est le même qu’à la dernière mise hors tension. ! “---” – Lorsque vous mettez le récepteur sous tension, le volume est au niveau minimal. ! –80.0dB à +12.0dB – Spécifiez le volume du récepteur à sa mise sous tension par incréments de 0,5 dB. Il n’est pas possible de spécifier un niveau sonore supérieur à la valeur spécifiée dans le réglage du volume limite (voir ci-dessous).
Utilisez cette fonction pour limiter le volume maximal. Le volume ne peut pas être augmenté au-delà de cette limite, même avec la touche MASTER VOLUME (ou la molette sur le panneau avant). ! OFF (défaut) – Le volume maximal n’est pas limité. ! –20.0dB/–10.0dB/0.0dB – Le volume maximal est limité à la valeur spécifiée ici.
Ce réglage précise de combien le volume doit être réduit lorsque vous appuyez sur MUTE. ! FULL (défault) – Pas de son. ! –40.0dB/–20.0dB – Le volume est réduit au niveau spécifié.
Ce réglage permet d’éviter les opérations erratiques possibles lorsque plusieurs récepteurs sont utilisés.
2 Sélectionnez le réglage Remote Control Mode souhaité. 3 Sélectionnez ‘OK’ pour changer le mode de commande à distance. 4 Suivez les instructions apparaissant à l’écran pour changer les réglages de la télécommande. Consultez la section Exploitation de plusieurs récepteurs à la page 57 .
Vous revenez alors au menu Other Setup.
! Réglage par défaut : OFF La résolution de l’écran GUI peut être améliorée. Si l’écran GUI vous semble pas très visible, essayez de changer ce réglage. Notez que le changement de résolution par ce réglage n’agit que sur l’écran GUI, il n’a aucune incidence sur la sortie vidéo.
2 Sélectionnez le réglage Flicker Reduction souhaité. 3 Lorsque vous avez terminé, appuyez sur RETURN. Vous revenez alors au menu Other Setup.
Procédez de la façon suivante pour mettre à jour le logiciel du récepteur et vérifier sa version. La mise à jour peut s’effectuer de deux manières : par Internet et par le dispositif USB. La mise à jour par Internet s’effectue en accédant au serveur du récepteur et en téléchargeant le fichier correspondant. Ceci n’est possible que si le récepteur est connecté à Internet. La mise à jour par le dispositif USB s’effectue en téléchargeant le fichier de mise à jour d’un ordinateur, sauvegardant ce fichier sur un dispositif USB puis insérant le dispositif USB dans le port USB du panneau avant du récepteur. Dans ce cas, le dispositif USB contenant le fichier de mise à jour doit d’abord être inséré dans le port USB du panneau avant du récepteur. ! Si un fichier de mise à jour est disponible sur le site Pioneer, téléchargez-le sur votre ordinateur. Le fichier de mise à jour téléchargé
Internet, ne débranchez pas le câble LAN. Lorsque vous effectuez la mise à jour par le dispositif USB, ne débranchez pas le dispositif USB.
2 ! Update via USB Memory – Le récepteur vérifie si le dispositif USB inséré dans le port USB du panneau avant du récepteur contient une mise à jour. “Accessing” s’affiche et le fichier de mise à jour est vérifié. Attendez un instant.
à jour a été trouvé. Si “New version found.” s’affiche, le fichier de mise à jour a été trouvé. Le numéro de version et la durée de la mise à jour sont indiqués. Si “This is the latest version. There is no need to update.” s’affiche, aucun fichier de mise à jour n’a été trouvé.
OK. L’écran de mise à jour apparaît et la mise à jour est exécutée. ! L’alimentation est automatiquement coupée lorsque la mise à jour est terminée.
UE22 Si les solutions mentionnées ci-dessous ne permettent pas de résoudre le problème, si l’écran se fige subitement ou si les touches de la télécommande ou du panneau avant cessent complètement de fonctionner, effectuez les opérations suivantes : ! Appuyez sur u STANDBY/ON sur le panneau avant pour mettre le récepteur hors tension, puis le remettre sous tension. ! Si le récepteur ne peut pas être mis hors tension, appuyez 10 secondes sur u STANDBY/ON sur le panneau avant. L’alimentation sera coupée. (Dans ce cas, les différents réglages effectués sur le récepteur seront supprimés.)
Symptôme Essayez de débrancher l’appareil, puis de le rebrancher. Impossible de mettre l’appareil Appuyez sur ZONE 2 ou ZONE 3 de la télécommande, puis appuyez sur u hors tension. (ZONE 2 ON ou RECEIVER pour désactiver la zone secondaire. ZONE 3 ON est affiché.)
Configuration MCACC manuelle à la page 66 . Mettez la sécurité numérique en service. Tout en tenant ENTER enfoncée sur le panneau avant, appuyez sur u STANDBY/ON pour mettre le récepteur en veille. Utilisez TUNE i/j pour sélectionner D.SAFETY cOFFd, puis utilisez PRESET k/l pour sélectionner 1 ou 2 (sélectionnez D.SAFETY cOFFd pour mettre la fonction hors service). Si l’alimentation se coupe alors que 2 est activé, baissez le volume. Lorsque 1 ou 2 est en service, certaines fonctions peuvent ne pas être disponibles.
ADVANCED MCACC clignote et l’appareil ne s’allume pas.
(consultez la section Installation du récepteur à la page 6 ).
La température à l’intérieur de l’appareil est supérieure à la valeur autorisée. Baissez le volume.
Vérifiez le volume, le réglage de sourdine (appuyez sur MUTE) et le réglage des enceintes (appuyez sur SPEAKERS).
Lorsque Speaker System est réglé sur Normal(SB/FH) ou Normal(SB/FW) et SP: SB ON est sélectionné avec la touche SPEAKERS, les enceintes avant en position haute et avant en position large n’émettent aucun son. Sélectionnez SP: SB/FH ON, SP: SB/FW ON, SP: FH ON ou SP: FW ON (consultez la section Commutation du bornes d’enceintes à la page 53 ).
Vérifiez que le microphone de configuration MCACC est débranché. Assurez-vous d’avoir sélectionné le signal d’entrée adéquat (appuyez sur SIGNAL SEL). Notez que lorsque Fixed PCM ON est sélectionné, vous ne pouvez pas entendre les signaux enregistrés dans d’autres formats (consultez la section Réglage des options audio à la page 50 ). Vérifiez que le composant source est correctement raccordé (consultez la section Raccordement de votre équipement à la page 12 ).
Aucun son ne sort du caisson de grave.
Raccordement des enceintes à la page 14 ). Aucun son ne sort des enceintes surround ou centrale.
évolué n’a pas été sélectionné ; sélectionnez un des modes d’écoute surround (consultez la section Écoute de sources variées grâce aux divers modes d’écoute à la page 38 ).
(consultez la section Réglage des enceintes à la page 73 ).
/ Caisson de grave : YES ou Avant : LARGE / Caisson de grave : PLUS (consultez la section Réglage des enceintes à la page 73 ).
(consultez la section Réglage des options audio à la page 50 ).
Vérifiez les raccordements des enceintes (consultez la section Raccordement des enceintes à la page 14 ). Vérifiez les réglages du niveau des enceintes (consultez la section Niveau de canal à la page 74 ).
Speaker System est réglé sur Speaker B mais par les enceintes B.
Réglage des enceintes à la page 73 ).
SB/FH ON, SP: SB/FW ON ou SP: SB ON (consultez la section Commutation du bornes d’enceintes à la page 53 ).
Vérifiez les réglages de sortie numérique sur le composant source. Si le composant source possède une commande de volume numérique, assurez-vous qu’elle n’est pas réglée à un niveau trop bas.
Dolby Digital/DTS. Vérifiez les réglages de la sortie numérique ou les réglages de la sortie audio HDMI de votre lecteur BD ou DVD. Assurez-vous que la sortie du signal DTS est réglée sur On. Si le composant source possède une commande de volume numérique, assurez-vous qu’elle n’est pas réglée à un niveau trop bas.
être sélectionnées automatiquement ou il y a beaucoup de bruit dans les émissions radio.
Pour une meilleure réception, utilisez une antenne extérieure (voir page 22). Réglez la position et l’orientation de l’antenne AM. Des interférences provenant d’autres équipement, comme une lampe fluorescente ou un moteur, peuvent provoquer du bruit. Éteignez ou déplacez l’appareil en cause, ou déplacez l’antenne AM.
La sortie du caisson de grave est très faible.
étrange lors de la lecture.
élevée. S’il existe un réglage de PHASE sur votre caisson de grave, réglez-le sur 0º (ou, en fonction du caisson de grave, sur le réglage qui vous semble avoir le meilleur effet global sur le son).
Lors de la lecture d’un LD au format DTS, on entend du bruit la section Choix du signal d’entrée à la page 40 ). sur la bande sonore.
Le contrôle de phase pleine bande ne peut pas être sélectionné.
(consultez la section Obtention automatique d’un réglage sonore optimal (Full Auto MCACC) à la page 27 ). Le contrôle de phase pleine bande se met en service dès que les mesures sont terminées.
(Full Auto MCACC) à la page 27 pour reconfigurer votre système en utilisant MCACC (pour compenser automatiquement le retard de la sortie du caisson de grave).
Le volume maximum dispodu volume à la page 77 ). nible (indiqué sur l’affichage du panneau avant) est inférieur au maximum de +12dB.
Symptôme Assurez-vous qu’aucun objet émettant des ondes électromagnétiques sur la bande de 2,4 GHz (four à micro-ondes, dispositif sans fil LAN ou Bluetooth) ne se trouve à proximité de l’appareil. Le cas échéant, éloignez-le de cet appareil. Ou bien, n’utilisez pas l’objet émettant les ondes électromagnétiques.
Le menu Input Setup à la page 29 ). Vérifiez les réglages de sortie vidéo du composant source. Vérifiez que l’entrée vidéo sélectionnée sur votre téléviseur est adaptée.
Réglages des options vidéo à la page 52 ).
ADAPTER PORT sur cet appareil. Le dispositif sans fil Bluetooth n’est peut-être pas réglé sur le mode de communication correspondant au système sans fil Bluetooth. Vérifiez le réglage du dispositif sans fil Bluetooth. Assurez-vous que le jumelage a été effectué correctement. Le réglage du jumelage a été effacé de cet appareil ou du dispositif sans fil Bluetooth. Rejumelez les deux appareils. Assurez-vous que le profil est correct. Utilisez un dispositif sans fil Bluetooth prenant en charge les profils A2DP et AVRCP.
Le convertisseur vidéo n’est pas disponible lors de la réalisation d’enregistrements. Vérifiez que le même type de câble vidéo est utilisé pour raccorder l’enregistreur et la source vidéo (celle que vous souhaitez enregistrer) à ce récepteur.
Lorsqu’un moniteur compatible seulement avec les résolutions de 480i est raccordé à la prise à composantes et qu’un autre moniteur est raccordé à la prise HDMI, les signaux vidéo peuvent ne pas être restitués par le moniteur raccordé à la prise à composantes. Dans ce cas, prenez les mesures suivantes : — Éteignez le moniteur raccordé à la prise HDMI. — Changez le réglage VIDEO PARAMETER du menu RES (consultez la section Réglages des options vidéo à la page 52 ). — Les signaux vidéo provenant de la prise HDMI ne peuvent pas être transmis aux prises à composantes. Transmettez les signaux vidéo du lecteur ou d’une autre source aux prises à composantes ou composites. Lorsque la prise à composantes est utilisée, affectez celle-ci dans Input Setup (consultez la section Le menu Input Setup à la page 29 ).
Symptôme Si vous utilisez une seule enceinte surround arrière, raccordez-la aux bornes SURROUND BACK L (Single). Pour utiliser un ensemble d’enceintes à 5.1 canaux, utilisez les enceintes surround pour le canal surround, mais pas pour le canal surround arrière. Veillez à ce qu’il n’y ait aucun obstacle entre les enceintes et le microphone. Si Reverse Phase s’affiche, essayez ceci : — Les fils du cordon d’enceinte (+ et –) ont peut-être été inversés. Vérifiez les liaisons des enceintes. — Selon le type d’enceintes et les conditions dans lesquelles elles ont été installées, Reverse Phase peut s’afficher même si les enceintes sont bien raccordées. Dans ce cas, sélectionnez GO NEXT et continuez. — Si l’enceinte n’est pas orientée vers le microphone (position d’écoute) ou lorsque les enceintes sont affectées par la phase (enceintes dipôles, enceintes réfléchissantes, etc.), il peut être impossible d’identifier correctement la polarité.
Cela peut se produire dans certains cas, en fonction d’un certain nombre de facteurs (capacité des enceintes à restituer les basses, taille de la pièce, position de l’enceinte, etc.). Si ce problème persiste, modifiez manuellement la configuration des enceintes dans Réglage des enceintes à la page 73 et utilisez l’option ALL (Keep SP System) pour le menu Auto MCACC dans MCACC automatique (Expert) à la page 64 .
STANDBY/ON tout en tenant SPEAKERS enfoncée pour désactiver le verrouillage des touches.
Certains modes d’écoute ou paramètres de HOME MENU ne peuvent pas être sélectionnés.
Pioneer sont effectués et certaines fonctions ne peuvent pas être utilisées. Pour utiliser toutes les fonctions sans restriction, réglez Operation Mode sur Expert (consultez la section Configuration du mode de fonctionnement à la page 30 ).
Le graphique peut sembler s’être décalé verticalement si l’on compare les mesures avant et après le calibrage.
MCACC manuelle ne semblent pas modifier la courbe des caractéristiques de la réverbération après le calibrage EQ.
Le calibrage est réalisé, mais les limites des basses fréquences de vos enceintes ne permettent pas l’affichage d’un son mesurable.
Vérifiez si le mode de commande de la télécommande du récepteur est réglé correctement (consultez la section Réglage du mode de la télécommande à la page 78 ).
Vérifiez les réglages de lecture du composant source, notamment la sortie logiciel Dolby/DTS. numérique. Lors de la lecture de sources Dolby Digital ou DTS, les indicateurs de format du récepteur ne s’allument pas.
Veillez à vous trouver à moins de 7 m du capteur de la télécommande sur le panneau avant et à former un angle de 30º avec celui-ci (consultez la section Portée de la télécommande à la page 7 ).
Assurez-vous que le récepteur est réglé sur AUTO ou DIGITAL (consultez la section Choix du signal d’entrée à la page 40 ).
Digital et DTS en PCM.
Lors de la lecture d’une disque en mode Auto Surround ou ALC, 2 Pro Logic II ou DTS Neo:6 apparaît sur le récepteur.
D’autres composants ne fonctionnent pas avec la télécommande du système.
Entrez une nouvelle fois les codes de préréglage. Les codes de préréglage sont peut-être incorrects. Reprogrammez mes codes de préréglage. Les commandes des télécommandes d’autres appareils enregistrées par apprentissage peuvent parfois être mal apprises. Dans ce cas, enregistrez une nouvelle fois les commandes avec la fonction d’apprentissage (consultez la section page 58). Si les commandes n’agissent toujours pas, elles peuvent avoir un format spécial que cette télécommande est incapable de prendre en compte. Utilisez une autre télécommande pour cet appareil.
Consultez l’emballage du disque pour connaître les formats audio disponibles.
TV/SAT est annulée.
Control par l’HDMI, et c’est pourquoi ces prises doivent être utilisées.
Control par l’HDMI.
Pour obtenir des signaux Deep Color, utilisez un câble HDMI (câble HDMI haute vitesse) pour relier ce récepteur à un composant ou à un téléviseur présentant la fonction Deep Color. Pas d’image.
Réglage de l’HDMI à la page 47 ). Sélectionnez ALL pour le paramètre Control Mode par l’HDMI (consultez la section Réglage de l’HDMI à la page 47 ). Mettez le téléviseur sous tension avant de mettre ce récepteur sous tension. Mettez la commande par l’HDMI en service du côté téléviseur (consultez le mode d’emploi du téléviseur). Raccordez le téléviseur à la prise HDMI OUT 1 et réglez la sortie HDMI sur HDMI OUT 1. Mettez d’abord le téléviseur sous tension puis ce récepteur.
Si les signaux vidéo analogiques proviennent de la prise HDMI, utilisez une liaison distincte pour le son. Vérifiez les réglages de sortie audio du composant source. Les transmissions de son numérique sous forme HDMI ne sont pas immédiatement reconnues. C’est pourquoi, une coupure de son peut se produire au moment où l’on change de format audio ou lance la lecture. La mise sous/hors tension du dispositif raccordé à la prise HDMI OUT de cet appareil pendant la lecture, ou le débranchement/branchement du câble HDMI pendant la lecture, peut occasionner du bruit ou des coupures de son. Image bruyante ou déformée.
Si le problème persiste lorsque vous raccordez votre composant HDMI directement à votre moniteur, veuillez consulter le manuel du composant ou du moniteur, ou contactez le fabricant pour obtenir de l’aide.
Ensuite, appuyez sur Detection dans l’AVNavigator pour redétecter le récepteur.
Ensuite, appuyez sur Detection dans l’AVNavigator pour redétecter le récepteur.
Quand le routeur a vraiment démarré, appuyez sur Detection dans l’AVNavigator pour redétecter le récepteur.
Ensuite, appuyez sur Detection dans l’AVNavigator pour redétecter le récepteur.
Ensuite, appuyez sur Detection dans l’AVNavigator pour redétecter le récepteur.
Ensuite, appuyez sur Detection dans l’AVNavigator pour redétecter le récepteur.
L’AVNavigator ne peut pas être installé.
Il ne s’agit pas d’un dysfonctionnement. Effectuez l’opération nécessaire pour autoriser le contenu bloqué.
L’installation de l’AVNavigator peut échouer en raison de son incompatibilité avec d’autres applications.
1. Si certaines applications sont ouvertes, fermezles et essayez de redémarrer l’installateur (AVNV_ XXX_xxx.exe). 2. Si cela ne fonctionne pas, essayez de redémarrer votre ordinateur et démarrez l’installateur (AVNV_ XXX_xxx.exe) sans aucune application ouverte.
Stockez les dossiers/fichiers dans la FAT. actuellement stockés à un autre endroit que la FAT (File Allocation Table).
Essayez d’utiliser un dispositif USB compatible avec les spécifications de la classe de stockage de masse. Il existe des cas où les fichiers audio stockés dans un dispositif USB compatible avec les spécifications de la classe de stockage de masse ne peuvent pas être lus sur ce récepteur (page 32).
“Connecting...” reste affiché.
à ce récepteur ou à la source d’alimentation.
Internet ne fonctionne pas correctement.
Le composant raccordé au réseau ne fonctionne pas correctement.
Essayez de remettre le composant en marche, si nécessaire.
Un concentrateur USB est actuellement utilisé.
Un dispositif USB est raccordé et indiqué, mais les fichiers audio qu’il contient ne peuvent pas être lus.
USB, dont le FAT 12, NTFS et HFS ne peuvent pas être lus par ce récepteur.
16 ou FAT 32. Notez bien que les formats FAT 12, NTFS et HFS ne peuvent pas être lus par ce récepteur (page 32).
Utilisez un clavier de classe USB HID. Impossible de saisir le texte correct avec le clavier USB.
Qwerty US International.
Certains caractères ne peuvent pas être saisis. à un composant sur lequel un logiciel antivirus a été installé.
Le dossier enregistré sur le composant raccordé au réseau a été supprimé ou endommagé.
Impossible d’écouter des stations radio Internet.
Vérifiez les fichiers audio enregistrés sur le composant raccordé au réseau.
été enregistré dans un format lisible par ce récepteur.
Vérifiez si le dossier a été endommagé ou détruit. Il se peut que dans certains cas des fichiers audio ne puissent pas être lus ou affichés bien qu’ils soient compatibles avec ce récepteur (page 46).
En mode DMR, selon le contrôleur externe utilisé, la lecture peut être interrompue au moment où le volume est réglé sur le contrôleur.
N’effectuez pas les connexions réseau par le réseau même réseau. LAN sans fil. Installez l’appareil à l’écart des appareils émettant des ondes électromagnétiques sur la bande de 2,4 GHz (fours à micro-ondes, consoles de jeux, etc.). Si le problème n’est pas pour autant résolu, arrêtez les appareils émettant des ondes électromagnétiques. Impossible d’accéder à Windows Media Player 11 ou Windows Media Player 12. Dans le cas de Windows Media Player 12 : Vous êtes actuellement connecté au domaine par un ordinateur sur lequel Windows 7 est installé.
Appuyez sur HMG pour régler la télécommande sur réglée sur le mode Home Media le mode Home Media Gallery (page 43). Gallery.
Le convertisseur LAN sans fil n’est pas allumé. (Les témoins “Power”, “WPS” et “Wireless” du convertisseur LAN sans fil ne sont pas allumés.) ! Vérifiez si le câble USB reliant le convertisseur LAN sans fil à la prise DC OUTPUT for WIRELESS LAN du récepteur est branché correctement. WLAN POW ERR apparaît dans l’afficheur du récepteur. ! Il y a un problème au niveau de l’alimentation du convertisseur LAN sans fil. Éteignez le récepteur, puis débranchez le câble USB, rebranchez le câble USB et rallumez le récepteur. ! Si WLAN POW ERR apparaît encore après que les opérations précédentes ont été répétées plusieurs fois, le problème se situe au niveau du récepteur ou du câble USB. Débranchez le récepteur de la prise murale et contactez un service après-vente agréé Pioneer. Le câble LAN n’est pas bien raccordé. ! Enfoncez bien la fiche du câble LAN dans la prise (page 24). Le convertisseur LAN sans fil et la base (routeur LAN sans fil, etc.) sont trop éloignés ou il y a un obstacle entre eux. ! Rapprochez le convertisseur LAN sans fil et la base, etc. pour améliorer la réception LAN sans fil. Un four à micro-ondes ou un appareil produisant des ondes électromagnétiques interfère avec le réseau LAN sans fil. ! Utilisez le système à l’écart d’un four à micro-ondes ou d’un appareil produisant des ondes électromagnétiques. ! Dans la mesure du possible, évitez d’utiliser des dispositifs produisant des ondes électromagnétiques lorsque le système fonctionne avec le réseau LAN sans fil. Plusieurs convertisseurs LAN sans fil sont connectés au routeur LAN sans fil. ! Lorsque plusieurs convertisseurs LAN sans fil sont connectés, leurs adresses IP doivent être changées. Par exemple, si l’adresse IP du routeur LAN sans fil est “192.168.1.1”, réglez l’adresse IP du premier convertisseur LAN sans fil sur “192.168.1.249”, la seconde adresse IP du convertisseur LAN sans fil sur “192.168.1.248”, en utilisant des valeurs entre 2 et 249 (par exemple “249” et “248”) qui ne sont pas déjà attribuées à d’autres convertisseurs LAN sans fil ou d’autres dispositifs. Des connexions LAN sans fil ne peuvent pas être établies entre le convertisseur LAN sans fil et la base (routeur LAN sans fil, etc.). ! Le convertisseur LAN sans fil doit être réglé pour que des connexions LAN sans fil puissent être établies. Consultez la section Convertisseur LAN sans fil à la page 76 . Le convertisseur LAN sans fil est bien raccordé au récepteur et les témoins du convertisseur LAN sans fil sont allumés, mais le convertisseur LAN sans fil ne peut pas être réglé depuis le récepteur (l’écran des réglages ne s’affiche pas).
Dans les réglages IP du récepteur, réglez DHCP sur ON. Lorsque le réglage est terminé, éteignez le récepteur. Ensuite, rallumez le récepteur et vérifiez si les réglages du convertisseur LAN sans fil peuvent être affichés sur le récepteur. Si les réglages apparaissent, changez les réglages d’adresse IP du récepteur et du convertisseur LAN sans fil, si nécessaire. Les réglages d’adresse IP du récepteur et du convertisseur LAN sans fil ne correspondent pas aux réglages du routeur LAN sans fil, etc. ! Vérifiez les réglages d’adresse IP du récepteur et du convertisseur LAN sans fil (y compris le réglage DHCP). Si le réglage DHCP du récepteur est “ON”, éteignez le récepteur puis rallumez-le. Assurez-vous que les adresses IP du récepteur et du convertisseur LAN sans fil correspondent aux réglages du routeur LAN sans fil, etc. Si le réglage DHCP du récepteur est “OFF”, spécifiez l’adresse IP correspondant au réseau de la base (routeur LAN sans fil, etc.). Par exemple, si l’adresse IP du routeur LAN sans fil est “192.168.1.1”, réglez l’adresse IP du récepteur sur “192.168.1.XXX” (*1), le masque de sous-réseau sur “255.255.255.0”, la passerelle et le DNS sur “192.168.1.1”. Ensuite, réglez l’adresse IP du convertisseur LAN sans fil sur “192.168.1.249” (*2). (*1) Spécifiez pour “XXX” dans “192.168.1.XXX” un nombre entre 2 et 248, non attribué à d’autres dispositifs. (*2) Spécifiez pour “249” dans “192.168.1.249” un nombre entre 2 et 249, non attribué à d’autres dispositifs. Essayez de faire les réglages détaillés du convertisseur LAN sans fil. ! Le convertisseur LAN sans fil peut être connecté à un ordinateur pour les réglages détaillés du réseau LAN sans fil. Pour le détail, consultez le CD-ROM fourni avec le convertisseur LAN sans fil. Vérifiez les réglages du routeur LAN sans fil, etc., puis changez les réglages du convertisseur LAN sans fil. Notez, toutefois que les réglages détaillés du réseau LAN sans fil n’amélioreront pas nécessairement la réception LAN sans fil. Faites attention lorsque vous changez les réglages. Le point d’accès est réglé de manière à masquer le SSID. ! Dans ce cas, le SSID peut ne pas apparaître dans la liste des points d’accès. Dans ce cas, réglez le SSID, etc. en effectuant manuellement les réglages du convertisseur LAN sans fil sur le récepteur. Les réglages de sécurité du point d’accès utilisent une clé WEP de 152 bits ou une authentification par clé partagée. ! Le récepteur n’adopte pas la clé WEP de 152 bits ou l’authentification par clé partagée. Des connexions réseau ne peuvent pas être établies même si les mesures précédentes sont prises. Fr
À propos de la réinitialisation 1. Assurez-vous que le convertisseur LAN sans fil est allumé. 2. Appuyez sur le bouton de réinitialisation du convertisseur LAN sans fil au moins 3 secondes. 3. Relâchez le bouton de réinitialisation. Lorsque le convertisseur LAN sans fil redémarre, la réinitialisation est terminée.
Reportez-vous aux informations suivantes lorsqu’une mention d’état apparaît pendant l’utilisation de Home Media Gallery. Mentions d’état Les trois points principaux à prendre en considération lors du positionnement des enceintes sont la distance, l’angle et l’orientation (c’est-à-dire la direction où sont orientées les enceintes). Distance : La distance de toutes les enceintes doit être identique. Angle : Les enceintes doivent être horizontalement symétriques. Orientation : L’orientation doit être horizontalement symétrique. Dans la plupart des cas, il est toutefois impossible de respecter ces conditions. Sur ce récepteur, la distance des enceintes peut être corrigée automatiquement à 1 cm près en exécutant la configuration MCACC automatique intégrale (page 27). Quant au volume et à la qualité sonore, il est possible d’obtenir une ambiance sonore idéale en corrigeant le champ sonore à l’aide de l’égaliseur et les caractéristiques de phase des enceintes à l’aide du contrôle de phase pleine bande (page 41).
Utilisez par exemple des pieds d’enceintes pour stabiliser les enceintes, et laissez au moins 10 cm entre les murs et les enceintes. Positionnez avec précision les enceintes de sorte que les enceintes gauche et droite soient aux mêmes angles par rapport à la position d’écoute (centre des réglages). (Nous vous conseillons d’utiliser des cordes, etc. pour ajuster les positions.) Toutes les enceintes devraient être à égale distance de la position d’écoute.
! Si les enceintes ne peuvent pas être placées à égale distance (sur un cercle), corrigez artificiellement leurs distances par la configuration MCACC automatique et l’ajustement fin des enceintes.
Ajustez les hauteurs (angles) des différentes enceintes. Ajustez-les de sorte que les enceintes avant reproduisant les moyennes et hautes fréquences soient à peu près à hauteur d’oreilles. Si l’enceinte centrale ne peut pas être installée à la même hauteur que les enceintes avant, réglez son angle d’élévation de sorte quelle soit dirigée vers la position d’écoute. Installez l’enceinte surround 1 de sorte qu’elle soit au moins à hauteur d’oreilles.
Si les enceintes gauche et droite ne sont pas orientées dans la même direction, le son ne sera pas le même sur la droite et la gauche, et le champ sonore ne sera pas reproduit correctement. Toutefois, si toutes les enceintes sont orientées vers la position d’écoute, le champ sonore semblera réduit. Les tests effectués par le groupe de recherche multicanaux de Pioneer ont montré qu’il était possible d’atteindre un bon positionnement du son en orientant toutes les enceintes vers une zone située entre 30 cm et 80 cm derrière la position d’écoute (entre les enceintes surround et la position d’écoute). Toutefois, en fonction de l’état de la pièce et des enceintes utilisées, la sensation de positionnement du son peut être différente. En particulier, dans les petites salles (lorsque les enceintes avant sont près de la position d’écoute), les enceintes seront trop orientées vers l’intérieur si elles sont installées selon cette méthode.
En plaçant le caisson de grave entre les enceintes centrale et avant, il est possible d’obtenir un son plus naturel même pour les sources musicales (si vous possédez un seul caisson de grave, il pourra être placé à droite ou à gauche). Le son grave émis par le caisson de grave n’est pas directionnel, il n’est donc pas nécessaire d’ajuster sa hauteur. Normalement le caisson de grave peut être placé sur le sol. Placez-le à un endroit où il n’annulera pas les sons graves émis par les autres enceintes. Notez aussi que s’il est placé près d’un mur, des vibrations sympathiques amplifiant le grave peuvent se propager dans le bâtiment. Si le caisson de grave doit être installé près d’un mur, tournez-le un peu de sorte qu’il ne soit pas parallèle à la surface du mur. Les vibrations sympathiques seront réduites, mais selon la configuration de la salle, des ondes stationnaires peuvent se produire. Mais même si des ondes stationnaires se produisent, leur incidence sur la qualité du son pourra être réduite si vous utilisez le contrôle des ondes stationnaires du MCACC automatique (page 67).
HDMI ne puissent pas transiter par ce récepteur (ceci dépend du composant HDMI raccordé-vérifiez auprès du fabricant dans quelle mesure l’appareil est compatible). Si vous recevez correctement les signaux HDMI de votre composant par ce récepteur, essayez une des configurations suivantes comme liaison.
Pour les téléviseurs à tubes Braun, toutefois, si l’enceinte centrale est posée sur le sol, réglez son angle d’élévation de sorte qu’elle soit dirigée vers la position d’écoute. Installation au sol
à l’entrée vidéo à composantes du récepteur avec des câbles vidéo à composantes. Le récepteur pourra alors convertir le signal vidéo à composantes analogique en signal numérique HDMI avant de l’afficher. Pour ce faire, utilisez la liaison la plus pratique (une liaison numérique est recommandée) pour envoyer le signal audio au récepteur. Reportez-vous au mode d’emploi pour de plus amples informations sur les liaisons audio.
! Si vous installez l’enceinte centrale sur le moniteur, inclinez-la légèrement vers la position d’écoute.
! Comme le son est coupé sur l’écran lors d’une liaison HDMI, vous devrez régler le volume sur l’écran chaque fois que vous changerez de fonctions d’entrée.
! Utilisez un chiffon doux et sec pour essuyer la poussière et la saleté. ! Lorsque la surface est sale, essuyez-la avec un chiffon doux bien essoré, préalablement trempé dans un détergent neutre dilué dans cinq ou six volumes d’eau, puis essuyez de nouveau avec un chiffon sec. N’utilisez pas de cire ou de produit nettoyant pour meubles. ! N’utilisez jamais de diluant, de benzène, d’aérosols insecticides ou d’autres produits chimiques sur ou à proximité de cet appareil, sous peine d’abîmer sa surface.
à l’écran par un câble HDMI. Utilisez ensuite la liaison la plus pratique (une liaison numérique est recommandée) pour envoyer le signal audio au récepteur. Reportez-vous au mode d’emploi pour de plus amples informations sur les liaisons audio. Réglez le volume de l’écran au minimum lorsque vous utilisez cette configuration.
L’équilibre tonal d’une bande sonore de film semblera trop aigu et dur lorsqu’il est reproduit sur une équipement audio domestique, car les bandes sonores des films sont conçues pour être projetées dans de grands cinémas, en utilisant un équipement professionnel très différent. La fonction Re-Equalization restaure le bon équilibre tonal pour pouvoir profiter de la bande sonore d’un film chez soi.
Dans un cinéma, un grand nombre d’enceintes surround vous permettent de profiter d’un son
Avant qu’un composant home cinéma puisse être certifié THX Select2 Plus, il doit intégrer toutes les fonctions décrites ci-dessus et passer une série de tests rigoureux tant du point de vue de la qualité que des performances. Ce n’est qu’à cette condition qu’un produit peut arborer le logo THX Select2 Plus, qui vous garantit que vos produits Home Cinéma vous offriront des performances optimales pendant de nombreuses années. Les exigences THX Select2 Plus couvrent tous les aspects du produit, y compris les performances et le fonctionnement du préamplificateur et de l’amplificateur de puissance, et des centaines d’autres paramètres relevant des domaines numérique et analogique.
EX est le fruit de la collaboration de Dolby Laboratories et THX Ltd. Dans un cinéma, les bandes sonores codées avec la technologie Dolby Digital Surround EX peuvent reproduire un canal supplémentaire, ajouté lors du mixage du programme. Ce canal, appelé surround arrière, ajoute des sons derrière la personne qui Fr
Dolby, à l’adresse http://www.dolby.com. Seuls les amplificateurs et les contrôleurs arborant le logo THX Surround EX reproduisent fidèlement cette nouvelle technologie dans une installation home cinéma, lorsqu’ils fonctionnent en mode THX Surround EX. Ce produit peut également présenter le mode “THX Surround EX” pendant la lecture de matériel 5.1 canaux qui n’est pas codé en Dolby Digital Surround EX. Dans ce cas, les informations transmises au canal surround arrière dépendront du programme et pourront être très agréables ou non, en fonction de la bande sonore et des goûts de l’auditeur.
à compenser les décalages tonal et spatial, qui se produisent lorsque le volume est réduit, en réajustant de manière appropriée les niveaux des canaux surround et de la réponse en fréquence. Ceci permet à l’auditeur de bénéficier du véritable impact des pistes son quel que soit le réglage de volume. THX Loudness Plus est automatiquement appliqué lors de l’écoute en mode THX. Les nouveaux modes THX Cinema, THX Music et THX Games sont conçus pour appliquer les réglages THX Loudness Plus convenant à chaque type de contenu.
THX Loudness Plus est un nouveau type de réglage de volume, utilisé dans les amplificateurs certifiés THX Ultra2 PlusTM et THX Select2 PlusTM. Avec THX Loudness Plus, il est possible de percevoir dans un environnement home cinéma tous les détails d’une gravure
! Le nom de Xiph.org Foundation et les noms de ses collaborateurs ne doivent en aucun cas être utilisés pour endosser ou promouvoir des produits dérivés de ce logiciel sans permission préalable écrite.
“AS IS” AND ANY EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE DISCLAIMED. Formats de signal stéréo (2 canaux) Format du signal d’entrée
Dolby Digital Plus est le format sonore utilisé pour la programmation et les médias haute définition. Il associe l’efficacité désormais exigée à la puissance et à la flexibilité et permet d’offrir le potentiel sonore que l’on est en droit d’attendre des émissions haute définition futures.
Digital avec un canal surround arrière inclus dans les canaux surround gauche/droit pour la reproduction de 6.1 canaux. Ceci permet le décodage des signaux Dolby Digital 5.1 canaux ainsi que le décodage dans le format Dolby Digital EX.
Dolby Pro Logic IIx est une version améliorée du format Dolby Pro Logic II (et Dolby Pro Logic). Le Dolby Surround est un format qui inclut des informations sonores surround dans une piste stéréo, ce qui permet d’améliorer l’écoute en surround et de mieux faire ressortir les détails
Le contrôle de phase pleine bande permet de calibrer les caractéristiques de fréquencephase des enceintes raccordées.
Si vous n’utilisez pas d’enceintes surround arrière, la sélection de ce mode permet à vos enceintes surround d’émettre un canal surround arrière virtuel. Vous pouvez choisir d’écouter des sources sans les informations du canal surround arrière.
La correction automatique du son emploie une technologie DSP pour rétablir la pression sonore et égaliser les irrégularités résultant de la compression. Avec certains signaux audio, la correction du son est optimisée selon le débit binaire du son reçu ce qui permet d’obtenir le meilleur son possible.
En outre, les sons des graves et des aigus, les dialogues, les effets surround, etc., qui ne sont pas vraiment perceptibles à faible volume, sont réajustés de manière à être bien perçus à ce niveau sonore. Ce mode est optimal pour l’écoute de nuit.
! Dans ce cas, le récepteur est mis en veille en même temps que le téléviseur.
L’emploi ou la distribution d’une telle technologie hors de ce produit sans licence NEMS et BridgeCo, ou d’une filiale autorisée, sont interdits.”
être transmis par la prise HDMI OUT. Le son du téléviseur peut être transmis par la prise HDMI OUT du récepteur, si bien qu’un seul câble HDMI suffit pour le raccordement au téléviseur.
Apple (http://www.apple.com).
Pioneer, compatible avec la fonction Control par l’HDMI, ou un composant d’une autre marque supportant la fonction Control par l’HDMI peut fonctionner de manière synchrone avec le récepteur s’ils sont reliés à l’aide d’un câble HDMI. ! Le volume du récepteur peut être réglé ou le son coupé par la télécommande du téléviseur.
100 pays au monde. Pour plus d’informations sur vTuner, consultez le site web suivant : http://www.radio-pioneer.com
(Digital Rights Management) de la plateforme Windows Media. Il est destiné à assurer la sécurité de la distribution de contenus audio et/ ou vidéo par un réseau IP, à un ordinateur ou un périphérique de lecture, de manière à ce que le distributeur puisse s’assurer de la façon dont ce contenu est utilisé. Le contenu protégé par WMDRM ne peut être lu que sur un composant compatible avec le service WMDRM.
Dispositif permettant de transférer sur un réseau des données circulant sur un autre réseau. En privé, les routeurs fonctionnent souvent comme serveurs DHCP. Les produits intégrant des points d’accès LAN sans fil sont appelés “routeurs LAN sans fil”.
! Le jumelage est nécessaire la première fois que vous utilisez le dispositif sans fil Bluetooth et l’ADAPTATEUR Bluetooth. ! Pour permettre la communication Bluetooth, le jumelage doit être effectué sur votre système et sur le dispositif sans fil Bluetooth.
Mode de fonctionnement Ce récepteur présente un grand nombre de fonctions et réglages. Le mode de fonctionnement est destiné aux utilisateurs qui ont de la peine à maîtriser toutes ces fonctions et tous ces réglages.
Mode de fonctionnement Consultez la section Configuration du mode de fonctionnement à la page 30 .
Consultez la section À propos de l’AVNavigator (CD-ROM inclus) à la page 7 .
Internet à la page 43 .
LAN sans fil à la page 24 .
Consultez la section Réglage des options audio à la page 50 .
Consultez la section Réglage des options audio à la page 50 .
Consultez la section Réglage des options audio à la page 50 .
Consultez la section Réglages des options vidéo à la page 52 .
Consultez la section Réglages des options vidéo à la page 52 .
Consultez la section Réglages des options vidéo à la page 52 .
Consultez la section ADAPTATEUR Bluetooth pour l’écoute de musique sans fil à la page 35 .
Si vous ne trouvez pas le code de préréglage correspondant au composant que vous souhaitez commander, vous pouvez toujours programmer les différentes commandes depuis une autre télécommande (consultez la section Programmation de signaux depuis d’autres télécommandes à la page 58 ).
Notice Facile
