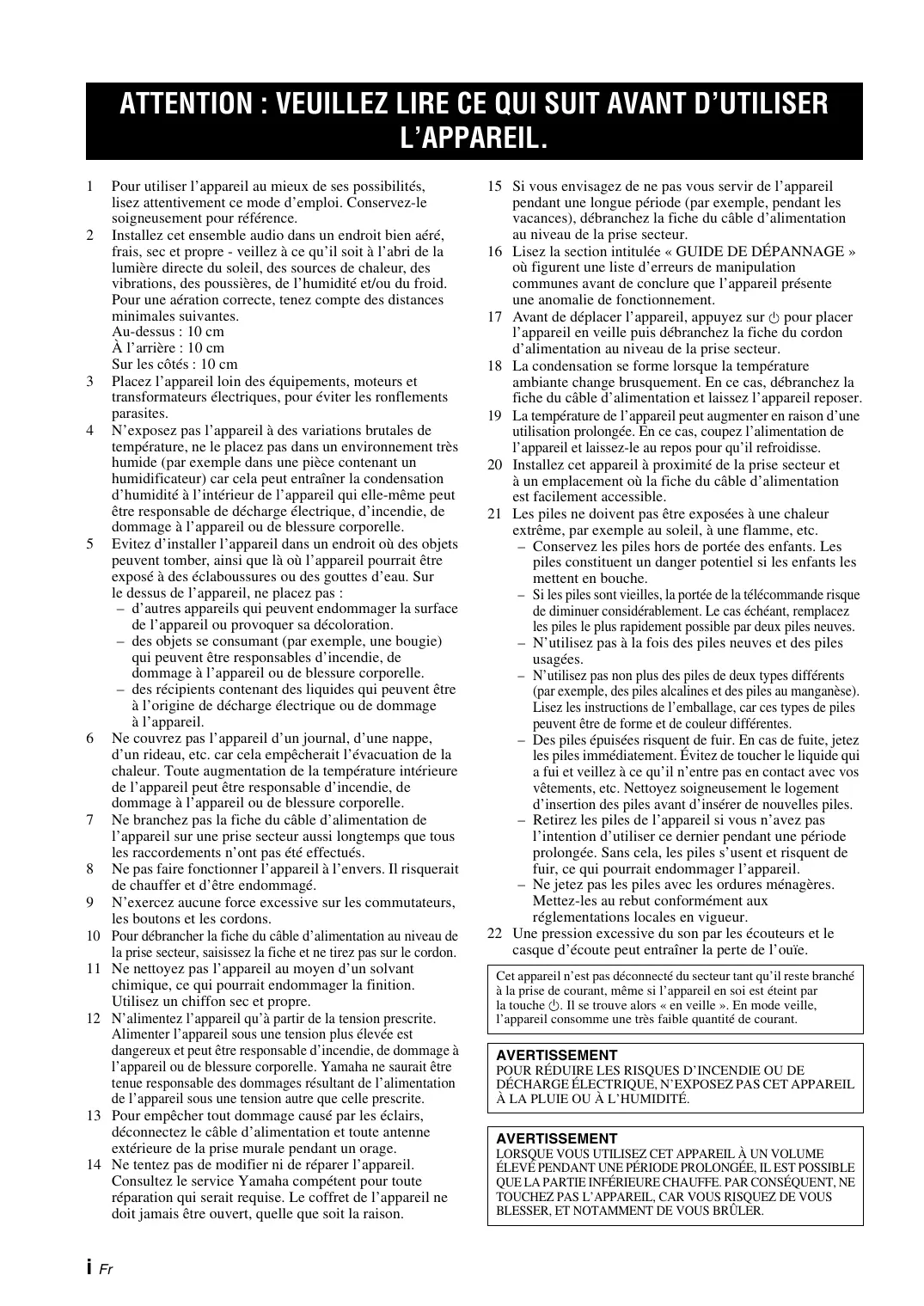

Pour une aération correcte, tenez compte des distances minimales suivantes. Au-dessus : 10 cm À l’arrière : 10 cm Sur les côtés : 10 cm Placez l’appareil loin des équipements, moteurs et transformateurs électriques, pour éviter les ronflements parasites. N’exposez pas l’appareil à des variations brutales de température, ne le placez pas dans un environnement très humide (par exemple dans une pièce contenant un humidificateur) car cela peut entraîner la condensation d’humidité à l’intérieur de l’appareil qui elle-même peut être responsable de décharge électrique, d’incendie, de dommage à l’appareil ou de blessure corporelle. Evitez d’installer l’appareil dans un endroit où des objets peuvent tomber, ainsi que là où l’appareil pourrait être exposé à des éclaboussures ou des gouttes d’eau. Sur le dessus de l’appareil, ne placez pas : – d’autres appareils qui peuvent endommager la surface de l’appareil ou provoquer sa décoloration. – des objets se consumant (par exemple, une bougie) qui peuvent être responsables d’incendie, de dommage à l’appareil ou de blessure corporelle. – des récipients contenant des liquides qui peuvent être à l’origine de décharge électrique ou de dommage à l’appareil. Ne couvrez pas l’appareil d’un journal, d’une nappe, d’un rideau, etc. car cela empêcherait l’évacuation de la chaleur. Toute augmentation de la température intérieure de l’appareil peut être responsable d’incendie, de dommage à l’appareil ou de blessure corporelle. Ne branchez pas la fiche du câble d’alimentation de l’appareil sur une prise secteur aussi longtemps que tous les raccordements n’ont pas été effectués. Ne pas faire fonctionner l’appareil à l’envers. Il risquerait de chauffer et d’être endommagé. N’exercez aucune force excessive sur les commutateurs, les boutons et les cordons. Pour débrancher la fiche du câble d’alimentation au niveau de la prise secteur, saisissez la fiche et ne tirez pas sur le cordon. Ne nettoyez pas l’appareil au moyen d’un solvant chimique, ce qui pourrait endommager la finition. Utilisez un chiffon sec et propre. N’alimentez l’appareil qu’à partir de la tension prescrite. Alimenter l’appareil sous une tension plus élevée est dangereux et peut être responsable d’incendie, de dommage à l’appareil ou de blessure corporelle. Yamaha ne saurait être tenue responsable des dommages résultant de l’alimentation de l’appareil sous une tension autre que celle prescrite. Pour empêcher tout dommage causé par les éclairs, déconnectez le câble d’alimentation et toute antenne extérieure de la prise murale pendant un orage. Ne tentez pas de modifier ni de réparer l’appareil. Consultez le service Yamaha compétent pour toute réparation qui serait requise. Le coffret de l’appareil ne doit jamais être ouvert, quelle que soit la raison.
16 Lisez la section intitulée « GUIDE DE DÉPANNAGE » où figurent une liste d’erreurs de manipulation communes avant de conclure que l’appareil présente une anomalie de fonctionnement. 17 Avant de déplacer l’appareil, appuyez sur pour placer l’appareil en veille puis débranchez la fiche du cordon d’alimentation au niveau de la prise secteur. 18 La condensation se forme lorsque la température ambiante change brusquement. En ce cas, débranchez la fiche du câble d’alimentation et laissez l’appareil reposer. 19 La température de l’appareil peut augmenter en raison d’une utilisation prolongée. En ce cas, coupez l’alimentation de l’appareil et laissez-le au repos pour qu’il refroidisse. 20 Installez cet appareil à proximité de la prise secteur et à un emplacement où la fiche du câble d’alimentation est facilement accessible. 21 Les piles ne doivent pas être exposées à une chaleur extrême, par exemple au soleil, à une flamme, etc. – Conservez les piles hors de portée des enfants. Les piles constituent un danger potentiel si les enfants les mettent en bouche. – Si les piles sont vieilles, la portée de la télécommande risque de diminuer considérablement. Le cas échéant, remplacez les piles le plus rapidement possible par deux piles neuves. – N’utilisez pas à la fois des piles neuves et des piles usagées. – N’utilisez pas non plus des piles de deux types différents (par exemple, des piles alcalines et des piles au manganèse). Lisez les instructions de l’emballage, car ces types de piles peuvent être de forme et de couleur différentes. – Des piles épuisées risquent de fuir. En cas de fuite, jetez les piles immédiatement. Évitez de toucher le liquide qui a fui et veillez à ce qu’il n’entre pas en contact avec vos vêtements, etc. Nettoyez soigneusement le logement d’insertion des piles avant d’insérer de nouvelles piles. – Retirez les piles de l’appareil si vous n’avez pas l’intention d’utiliser ce dernier pendant une période prolongée. Sans cela, les piles s’usent et risquent de fuir, ce qui pourrait endommager l’appareil. – Ne jetez pas les piles avec les ordures ménagères. Mettez-les au rebut conformément aux réglementations locales en vigueur. 22 Une pression excessive du son par les écouteurs et le casque d’écoute peut entraîner la perte de l’ouïe. Cet appareil n’est pas déconnecté du secteur tant qu’il reste branché à la prise de courant, même si l’appareil en soi est éteint par la touche . Il se trouve alors « en veille ». En mode veille, l’appareil consomme une très faible quantité de courant.
À LA PLUIE OU À L’HUMIDITÉ.
ÉLEVÉ PENDANT UNE PÉRIODE PROLONGÉE, IL EST POSSIBLE QUE LA PARTIE INFÉRIEURE CHAUFFE. PAR CONSÉQUENT, NE TOUCHEZ PAS L’APPAREIL, CAR VOUS RISQUEZ DE VOUS BLESSER, ET NOTAMMENT DE VOUS BRÛLER.

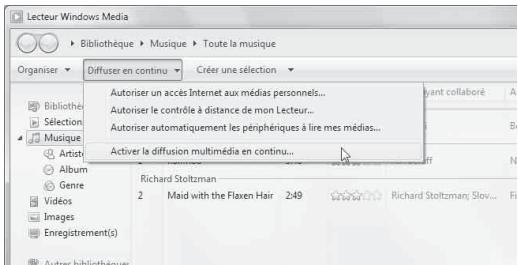

→ Vérifiez les réglages du partage des fichiers multimédias de votre PC ou passerelle multimédia, par exemple Lecteur Windows Media 12 (☞ P.11). → Vérifiez si les fichiers de musique sont lisibles (☞ P.31).
→ Pour plus d’informations sur la manière de commande cet appareil à partir de votre appareil mobile, reportez-vous à la section « Opérations depuis votre périphérique mobile » (☞ P.13).
→ Vérifiez si l’appareil est bien connecté au même réseau via le routeur large bande. → Vérifiez si l’accès à cet appareil est limité par une fonction de filtre d’adresse MAC (☞ P.27).
→ Pour plus de détails concernant les fichiers et formats lisibles, reportez-vous à la section « FORMATS DE DISQUE ET FICHIER LISIBLES » (☞ P.31).
→ Pour plus de détails concernant l’écoute de stations radio Internet, reportez-vous à la section « LECTURE DE CONTENUS AUDIO SUR INTERNET » (☞ P.16).

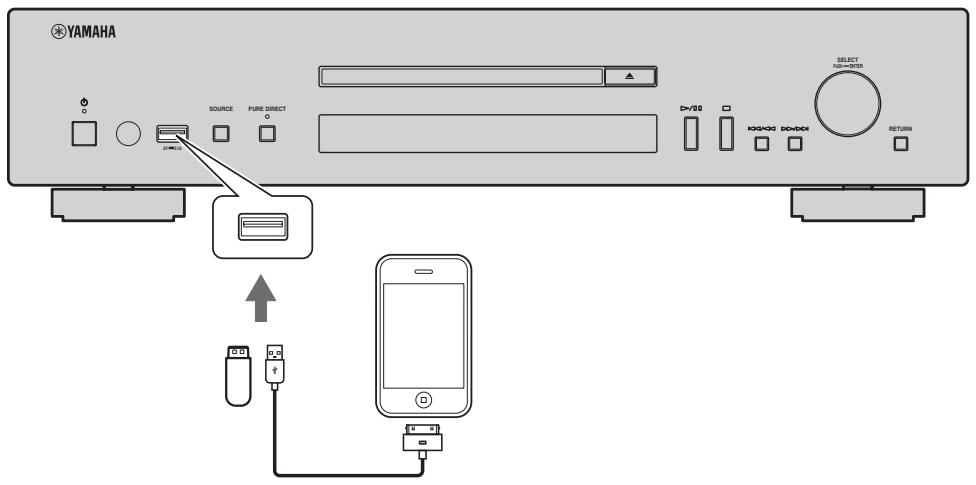

→ Pour plus de détails concernant la lecture de votre périphérique iPod ou USB, reportez-vous à la section « LECTURE DE VOTRE PÉRIPHÉRIQUE iPod/USB » (☞ P.20).
→ Pour plus de détails concernant les messages à l’afficheur du panneau avant, reportez-vous à la section « Messages à l’afficheur du panneau avant » (☞ P.29).

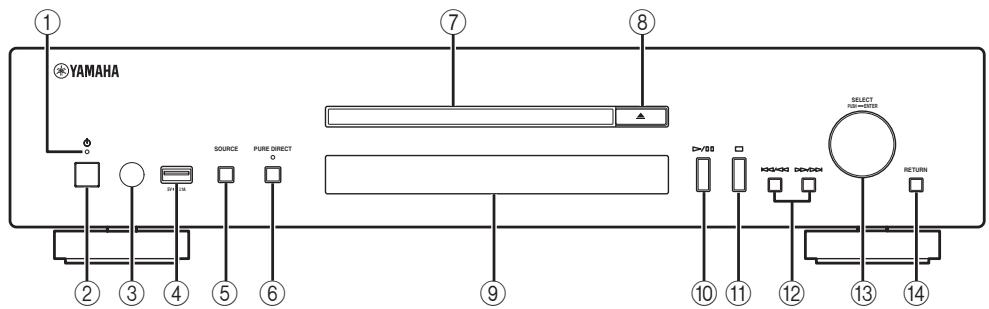

COMMANDES ET FONCTIONS 5

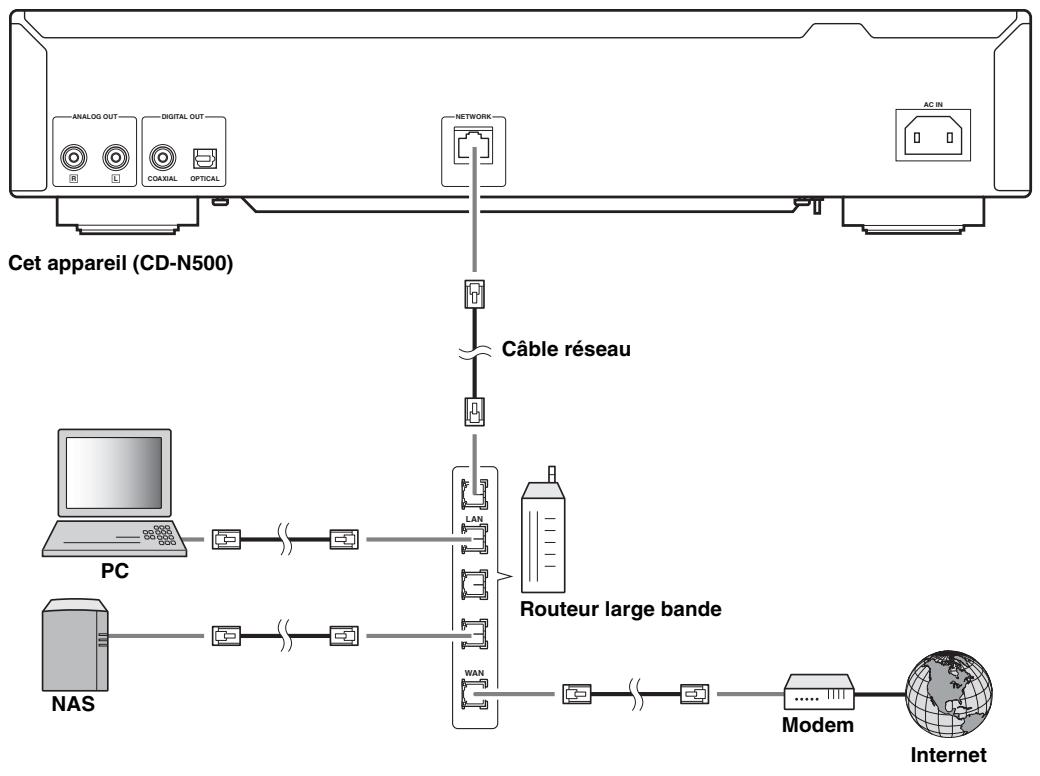

Raccordement à un amplificateur 9 Connexion à un réseau (connexion PC/NAS/Internet) .... 10 Mise en service de cet appareil 10
Formats de disque et fichier lisibles 32
Liste du menu des réglages 24 Menu des réglages avancés 25
• La mention « iPod » peut également désigner un « iPhone » ou un « iPad ».
Affiche des options de menu, des informations sur la lecture, etc.
Pour des informations détaillées sur les messages à l’afficheur, reportez-vous à la section « Messages à l’afficheur du panneau avant » (☞ P.29).
Les opérations diffèrent selon les sources audio.
Vous pouvez activer ou désactiver le mode veille du réseau dans le menu des réglages (☞ P.24).

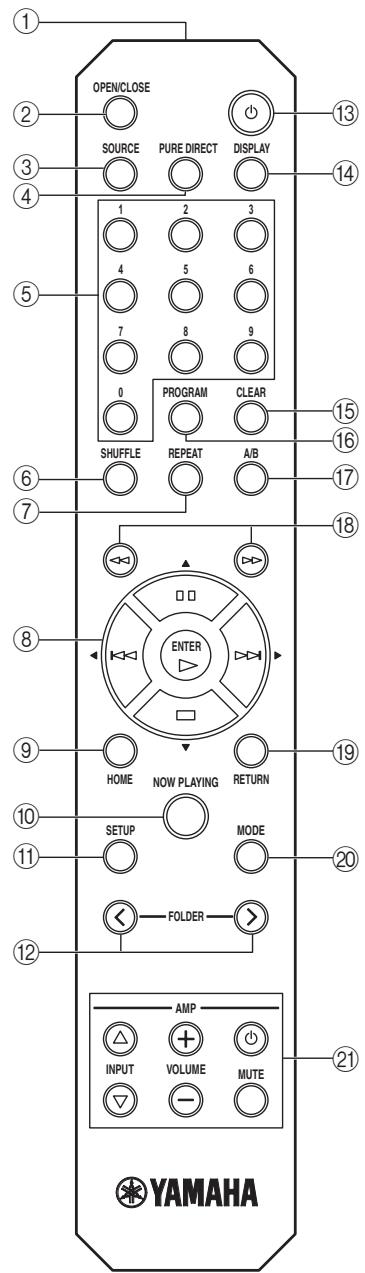

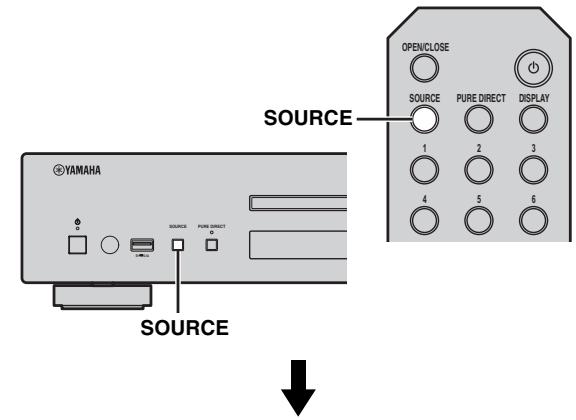

2 OPEN/CLOSE Pour ouvrir ou fermer le plateau du disque. 3 SOURCE (☞ P.14, 16, 18, 20, 22) Pour sélectionner une source audio. Chaque pression répète le cycle des sources audio comme suit. CD → USB → SERVER → NET RADIO → Retour au CD
(Arrêter) Pour arrêter la lecture.
Pour mettre la lecture en pause.
ENTER Utilisez les touches de déplacement du curseur pour sélectionner une option, puis appuyez sur ENTER pour valider la sélection. 9 HOME (☞ P.14, 16, 21, 22) Pour afficher le menu principal à l’afficheur du panneau avant. 0 NOW PLAYING (☞ P.15, 17, 21, 22) Pour afficher les informations concernant la lecture à l’afficheur du panneau avant. A SETUP (☞ P.23) Pour afficher le menu des réglages à l’afficheur du panneau avant. B FOLDER ( / ) (☞ P.18) Pour permuter entre les dossiers de lecture pendant la lecture de musique sur des CD de données.
à la section « Panneau avant » (☞ P.5). D DISPLAY (☞ P.15, 17, 18, 21, 22) Pour permuter entre les informations affichées sur l’afficheur du panneau avant, comme les informations sur la lecture. E CLEAR (☞ P.19) Pour effacer la dernière plage programmée d’un CD audio (excepté les CD de données) pendant le mode d’édition de programme. F PROGRAM Pour activer ou désactiver le mode de lecture programmée. En mode de lecture programmée, vous pouvez lire les plages d’un CD audio (excepté celles d’un CD de données) dans un ordre programmé. Pour plus de détails, reportez-vous à la section « Utilisation du mode de lecture programmée » (☞ P.19).
Pour mettre votre amplificateur sous et hors tension. Pour permuter entre les sources d’entrée. VOLUME ( / ) Pour régler le volume. MUTE Pour couper ou rétablir le son. Pour plus de détails concernant les opérations, consultez la notice de l’amplificateur.
Ces touches peuvent ne pas fonctionner pour certains amplificateurs Yamaha.
Afin de régler les points de début et de fin (A et B), appuyez deux fois sur A/B durant la lecture. Pour annuler la répétition A-B, appuyez à nouveau sur A/B.
• Un CD de données est défini comme un disque sur lequel sont enregistrés des fichiers MP3 ou WMA. • Vous ne pouvez pas régler la répétition A-B sur deux plages. • Vous ne pouvez pas régler la répétition A-B pour les CD de données et les périphériques USB. • Une pression sur (Arrêter) annule la répétition A-B. • Vous ne pouvez pas régler la répétition A-B lorsque cet appareil est en mode PURE DIRECT. • Vous ne pouvez pas régler la répétition A-B lorsque cet appareil affiche la durée de lecture restante de la plage ou du disque à l’afficheur du panneau avant. H
(Rechercher en avant) (☞ P.18, 21) Pour rechercher les plages en arrière/en avant lorsque la touche est maintenue enfoncée durant la lecture.
Pour afficher le niveau de menu supérieur à l’afficheur du panneau avant. J MODE (☞ P.21) Pour commuter entre le mode standard et le mode étendu durant la lecture de votre iPod.

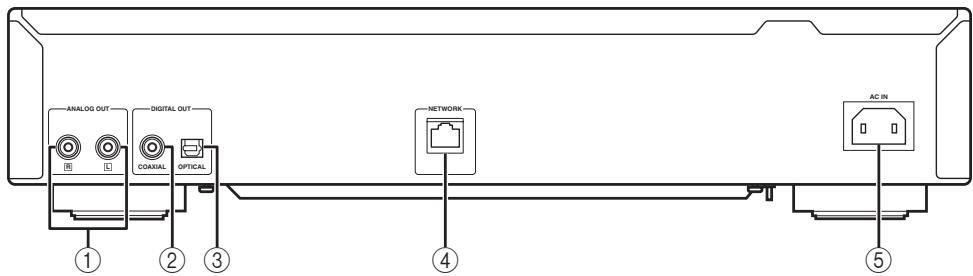

Pour la connexion à un réseau à l’aide d’un câble réseau (en vente dans le commerce). 5 Prise AC IN (☞ P.9) Pour le branchement sur une prise secteur à l’aide du câble d’alimentation (fourni).
La lecture peut s’avérer impossible en fonction de l’environnement et de l’appareil raccordé. Vérifiez les réglages et les caractéristiques techniques de l’appareil source de lecture qui est raccordé.

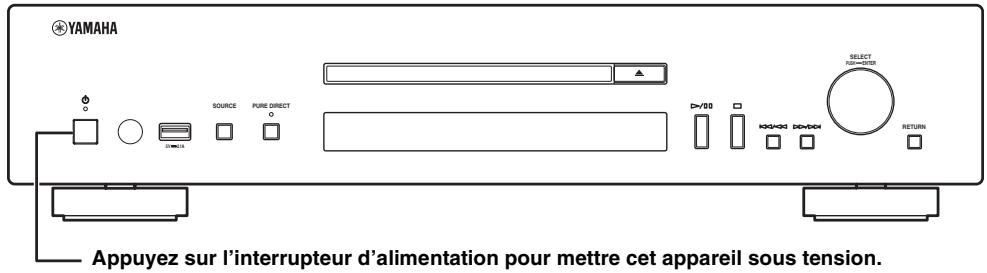

Une fois tous les raccordements de câble effectués, mettez cet appareil et les autres appareils de votre système sous tension.
Lecture de fichiers de musique stockés
Les opérations de configuration diffèrent selon votre NAS. Consultez la notice du NAS.
Ce que vous souhaitez faire
Vous pouvez raccorder jusqu’à 16 passerelles multimédia à cet appareil.

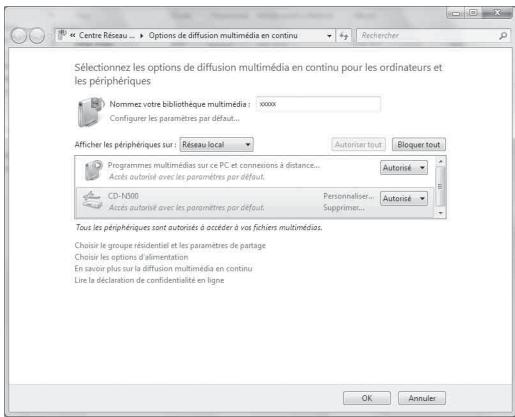

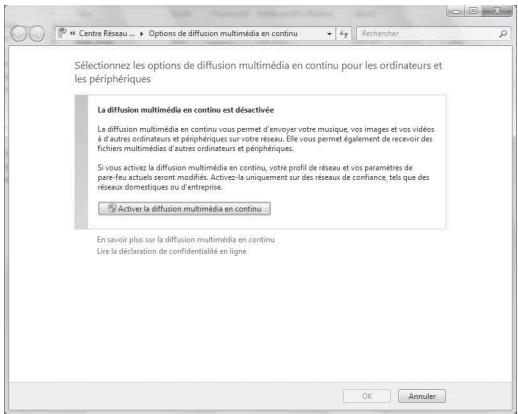

Media 12 (sur Windows 7)
• Vous pouvez commander la lecture de CD et de périphériques USB. y Pour configurer les paramètres du PC ou du NAS, reportez-vous à la section « CONFIGURATION DE VOTRE PC/NAS/ PÉRIPHÉRIQUE MOBILE » (☞ P.11).
Téléchargez et installez l’application dédiée sur votre périphérique mobile. Pour plus de détails, veuillez consulter le site Web de Yamaha. Français
HOME Pour afficher le menu principal à l’afficheur du panneau avant.
• Pour plus de détails concernant les fichiers lisibles, reportezvous à la section « FORMATS DE DISQUE ET FICHIER LISIBLES » (☞ P.31).
Pour plus de détails, consultez le site Web ci-dessous. http://yradio.vtuner.com/
(Ouvrir/ Fermer) pour refermer le plateau du disque. La lecture démarre automatiquement.

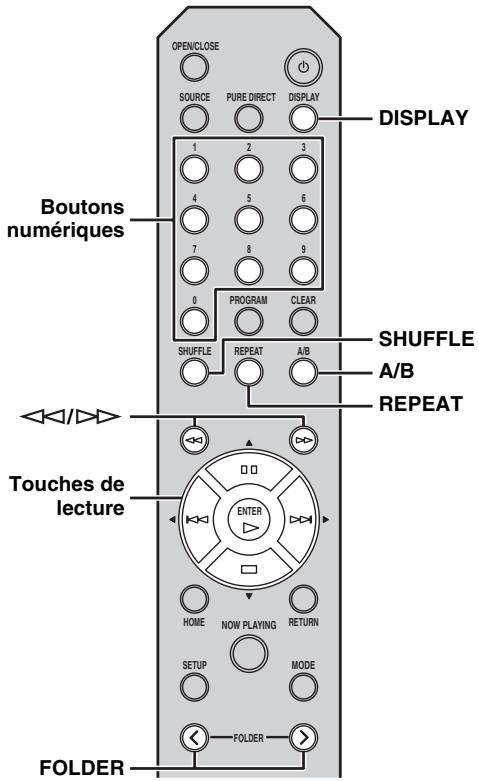

Utilisez ces touches pour commander les contenus audio (☞ P.5, 6). Boutons numériques (CD audio uniquement)
(Rechercher en arrière)/ avant)
FOLDER ( / ) (CD de données uniquement)
– Temps de lecture restant du disque. • « Song », « Artist » et « Album » s’affichent uniquement si des informations textuelles figurent sur le disque.

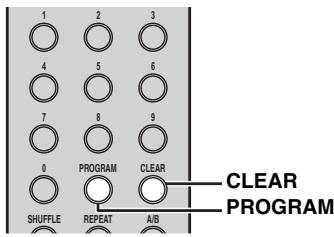

Cet appareil entre en mode d’édition de programme.
La lecture démarre à partir du début de la séquence programmée.
(Arrêter) pendant l’arrêt de la lecture, la première plage du CD que vous avez écouté sera lue lors de la prochaine lecture. • Pour plus de détails concernant les disques et fichiers lisibles, reportez-vous à la section « FORMATS DE DISQUE ET FICHIER LISIBLES » (☞ P.31).
• Afin d’effacer toutes les plages programmées, appuyez sur CLEAR lorsque la lecture est arrêtée. • Vous ne pouvez pas régler une lecture programmée pour les CD de données.
Les plages programmées sont effacées lorsque le disque est éjecté ou lorsque cet appareil est mis hors tension.
« USB ». • Vous pouvez aussi l’actionner pour lire, mettre en pause, arrêter la lecture, effectuer un saut en avant/arrière et rechercher en avant/arrière avec les touches de lecture de l’appareil principal et de la télécommande pendant le mode de lecture standard. Appareil principal : / , , Pour plus de détails concernant l’iPod pris en charge, reportezvous à la section « iPod pris en charge via le port USB » (☞ P.31).
étendu pour votre iPod Vous pouvez utilisez votre iPod depuis l’appareil principal ou la télécommande en mode étendu.
(Rechercher en arrière)/ avant)*

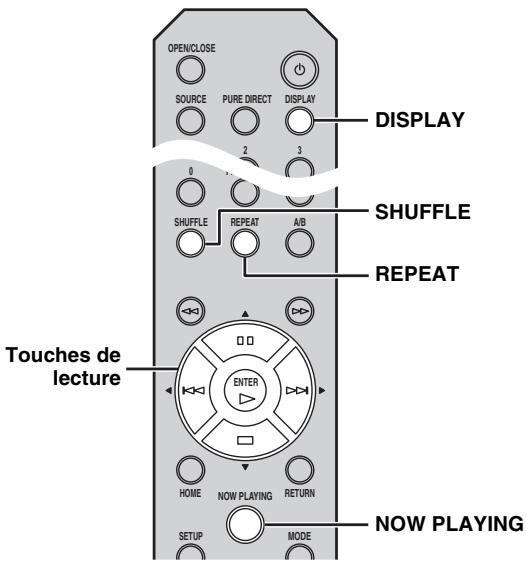

❚ Opérations depuis la télécommande
« COMMANDES ET FONCTIONS » (☞ P.5).
Sélectionnez « Yes » et appuyez sur la touche ENTER de la télécommande pour réinitialiser le compte vTuner. y
Mettez l’appareil hors tension, débranchez le câble d’alimentation et contactez le revendeur ou le service aprèsvente agréé Yamaha le plus proche.
Les touches de commande de l’amplificateur sur la télécommande n’agissent pas sur l’amplificateur.
DHCP du routeur large bande et réglez « DHCP » du menu des réglages sur « On », sur cet appareil. Si vous désirez configurer les paramètres réseau manuellement, vérifiez que vous utilisez une adresse IP non utilisée par d’autres périphériques réseau de votre réseau.
Utilisez le format de fichier pris en charge par cet appareil et la passerelle multimédia. Pour plus détails concernant les formats de fichier pris en charge par cet appareil, reportez-vous à la section « FORMATS DE DISQUE ET FICHIER LISIBLES ».
été arrêté. Tentez de réécouter la station à un autre moment ou sélectionnez une autre station.
Le numéro de port varie selon la station radio.
Remplacez le disque.
L’unité ne prend pas en charge l’iPod raccordé. Un problème est survenu lors de l’acheminement du signal du réseau vers l’unité. Cet appareil ne peut pas lire le contenu en question.

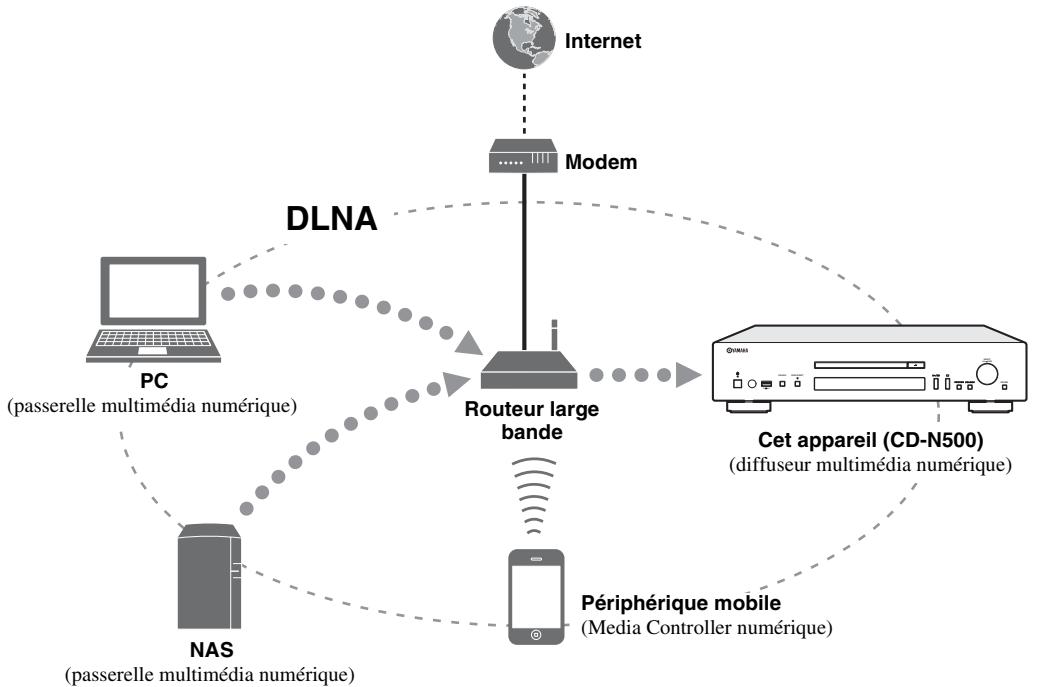

Un « Media Controller numérique (DMC) » est un dispositif permettant de commander du contenu numérique. L’application dédiée sur le périphérique mobile correspond au « Media Controller numérique (DMC) » pour le système qui utilise cet appareil. Un « diffuseur multimédia numérique (DMR) » est un dispositif permettant de recevoir des instructions en provenance d’un « Media Controller numérique (DMC) » et de lire un contenu numérique, comme cet appareil. De même, un « lecteur multimédia numérique (DMP) » est un dispositif capable de lire du contenu numérique stocké sur une « passerelle multimédia numérique (DMS) ».
« NAS » est l’abréviation de « Network Attached Storage », qui signifie « Stockage en réseau ». En connectant votre NAS et votre réseau domestique directement à un câble réseau, le NAS peut devenir un périphérique de stockage comme un disque dur. Si votre NAS est compatible avec le DLNA, vous pouvez partager votre musique, vos images ou vos vidéos sur le même réseau domestique qu’une passerelle multimédia numérique.
Le NAS est compatible avec le DLNA version 1.5.
USB, PC, HDD externes, etc. • Yamaha et ses fournisseurs ne peuvent être tenus responsables de la perte de données enregistrées sur les périphériques USB raccordés à cet appareil. Il est recommandé de créer des copies de sauvegarde des fichiers. • La possibilité d’utiliser et d’alimenter tous les types de périphériques USB n’est pas garantie.
2e à la 6e génération)
Sinon, ce disque risque de se coincer dans l’appareil et de l’endommager.
• Manipulez avec soin le disque afin de ne pas rayer la surface de lecture. Ne voilez pas les disques.
❚ DLNA/USB Réponse en fréquence (kHz)
• Ne pas exposer les disques à la lumière directe du soleil, à une température élevée ou à une humidité excessive pendant une période prolongée.
*2 Les fichiers MP3 PRO ne sont pas pris en charge. *3 Les fichiers WMA PRO et Lossless ne sont pas pris en charge. *4 ALAC est l’abréviation d’Apple Lossless Audio Codec.
• Les formats de fichier lisibles sur iPod dépendent de votre iPod. • Les fichiers enregistrés en multicanaux ne sont pas pris en charge. • La lecture du périphérique USB démarre dans l’ordre, selon la date et l’heure de création.
N’utilisez pas de dispositif de nettoyage optique, car ceci pourrait entraîner un dysfonctionnement.
Android™ est une marque commerciale de Google Inc. Windows™ Windows est une marque déposée de Microsoft Corporation aux États-Unis et dans les autres pays.
Microsoft Corporation aux États-Unis et dans d’autres pays.
Living Network Alliance. Tous droits réservés. Toute utilisation non autorisée est strictement interdite.
19 El aparato se calentará cuando la utilice durante mucho tiempo. Desconecte en este caso la alimentación y luego no utilice el aparato para permitir que se enfríe. 20 Instale este aparato cerca de la toma de CA y donde se pueda alcanzar fácilmente la clavija de alimentación. 21 Las baterías no deberán exponerse a un calor excesivo como, por ejemplo, el que producen los rayos del sol, el fuego y similares. – Mantenga las baterías en un lugar fuera del alcance de los niños. Las baterías pueden ser peligrosas y los niños se las llevan a la boca. – Si las pilas se agotan, el alcance operativo eficaz del mando a distancia se reduce considerablemente. Si esto sucediese, cambie las pilas por dos nuevas tan pronto como sea posible. – No utilice pilas viejas y nuevas juntas. – No utilice juntas pilas de tipos diferentes (alcalinas de manganeso, por ejemplo). Lea atentamente las instrucciones de la caja ya que hay distintos tipos de pilas con la misma forma y color. – Las pilas gastadas pueden tener derrames. Si se produce algún derrame en las pilas, deséchelas inmediatamente. Evite tocar el líquido derramado o que entre en contacto con la ropa, etc. Ante de instalar pilas nuevas, limpie bien el compartimento de las pilas. – Si no piensa utilizar la unidad durante un largo periodo de tiempo, extraiga las baterías de la unidad. De lo contrario, las baterías se gastarán y podrían filtrar líquido y dañar la unidad. – No arroje las pilas al cubo de la basura. Deséchelas de acuerdo con la normativa local aplicables. 22 La presión acústica excesiva de los auriculares puede causar pérdida auditiva. Este aparato no se desconecta de la fuente de alimentación de CA si está conectada a una toma de corriente, aunque la propia aparato esté apagada con . A este estado se le llama modo de espera. En este estado, este aparato ha sido diseñada para que consuma un cantidad de corriente muy pequeña.
1 Reproducción de contenidos de audio de
2 Reproducción de archivos de música guardados en su PC (☞ pág.11, 14) 3 Reproducción de archivos de música guardados en su NAS (☞ pág.11, 14) 5 Reproducción de un iPod o dispositivos
Uso del modo de programación de la reproducción 19
Conexión del iPod o dispositivos USB 20 G A/B Repite la reproducción de la sección especificada de una pista al reproducir un CD de audio (con la excepción de los CD de datos). Para definir los puntos de inicio y final (A y B), pulse A/B dos veces durante la reproducción. Para cancelar la función A-B de repetición, vuelva a pulsar A/B. • La función A-B de repetición se cancela al pulsar (Parada). • No puede aplicarse la función A-B de repetición cuando la unidad se encuentra en el modo PURE DIRECT. • No puede aplicarse la función A-B de repetición cuando la unidad muestra el tiempo de reproducción restante de una pista o disco en el visor del panel delantero. H On
Colóquelo en la cavidad interior de la bandeja del disco. No coloque un CD normal de 12 cm sobre un CD de 8 cm. Notas
électroniques et des piles usagées, veuillez les déposer aux points de collecte prévus à cet effet, conformément à la réglementation nationale et aux Directives 2002/96/EC et 2006/66/EC. En vous débarrassant correctement des déchets d’équipements électriques et électroniques et des piles usagées, vous contribuerez à la sauvegarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine qui pourraient advenir lors d’un traitement inapproprié des déchets. Pour plus d’informations à propos de la collecte et du recyclage des déchets d’équipements électriques et électroniques et des piles usagées, veuillez contacter votre municipalité, votre service de traitement des déchets ou le point de vente où vous avez acheté les produits.
Ces symboles sont seulement valables dans l’Union Européenne. Si vous souhaitez vous débarrasser de déchets d’équipements électriques et électroniques ou de piles usagées, veuillez contacter les autorités locales ou votre fournisseur et demander la méthode de traitement appropriée.
Ce symbole peut être utilisé en combinaison avec un symbole chimique. Dans ce cas il respecte les exigences établies par la Directive pour le produit chimique en question.
