ELECTRONIC TIMING THERMOSTAT ART. 4477 - Thermostat électronique BTICINO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermostat électronique avec programmation hebdomadaire
Marque	BTICINO
Modèle	ELECTRONIC TIMING THERMOSTAT ART. 4477
Alimentation	230 V~, 50 Hz
Contact de sortie	5 A (cos φ=1), 2 A (cos φ=0,5)
Section maximale des conducteurs	2 × 2,5 mm²
Plage de température ambiante affichée	5 °C à 40 °C
Plage de température de consigne	7 °C à 35 °C (par pas de 1 °C)
Tolérance sur la température	±0,25 °C
Réserve de marche (horloge)	30 jours
Intervalle de temps minimum entre deux opérations	1 minute
Programmes disponibles	MAN (manuel), P1, P2, P3 (programmables)
Fonctions principales	Programmation horaire, régulation de température, fonction antigel (7 °C), dupliquer programme (COPY), indicateur sortie ON/OFF
Affichage	LCD : heure, jour de la semaine (DAY1-DAY7), température ambiante, température programmée, état de la sortie, programme actif
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou de solvants. Débrancher l'alimentation avant tout nettoyage.

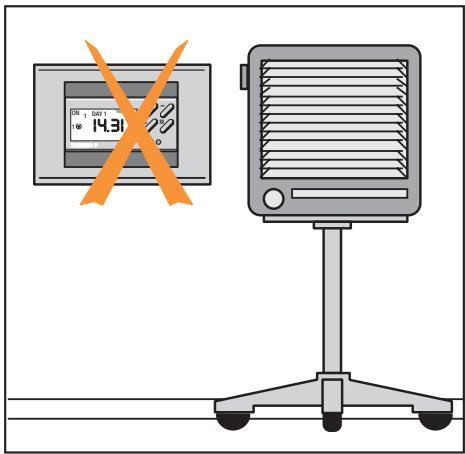

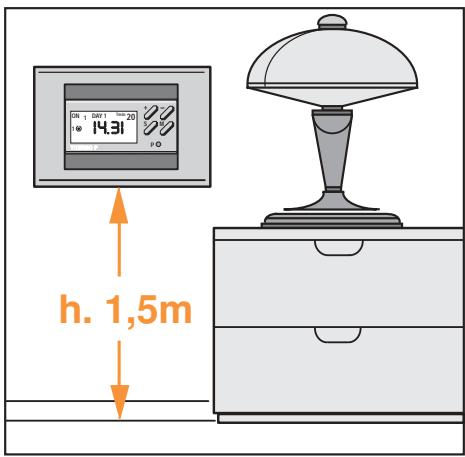

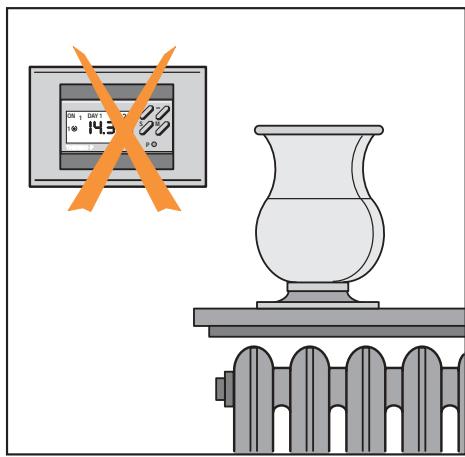

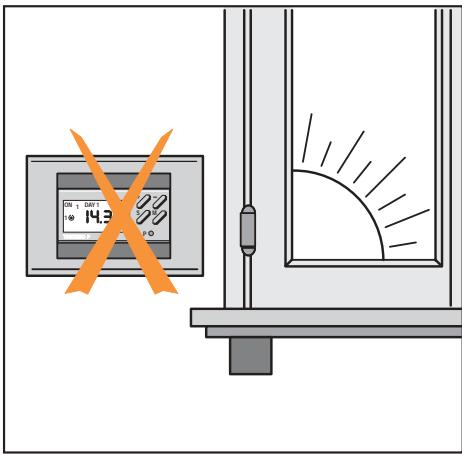

Installation	Réservée à un professionnel qualifié. Couper l'alimentation avant l'installation. Respecter les normes électriques en vigueur.
Pièces détachées et réparabilité	Contacter le service après-vente BTICINO ou un réparateur agréé. Aucune pièce détaillée fournie dans la notice.
Informations générales	Thermostat d'ambiance électronique conçu pour le contrôle de chauffage. Permet de programmer deux niveaux de température (Tmin et Tmax) selon des plages horaires. Résolution de 1 °C.

FOIRE AUX QUESTIONS - ELECTRONIC TIMING THERMOSTAT ART. 4477 BTICINO

Comment régler l'heure et le jour sur le thermostat ?

Appuyez sur la touche P pour entrer en programmation. Utilisez les touches + et - pour régler l'heure, puis appuyez sur M pour mémoriser. Répétez pour les minutes, puis pour le jour (DAY1 = lundi, etc.).

Comment effacer la mémoire (reset) du thermostat ?

Appuyez simultanément sur les touches P et M pour effacer toutes les données mémorisées (reset). Effectuez cette opération avant toute nouvelle programmation.

Comment choisir entre les programmes MAN, P1, P2 et P3 ?

Appuyez sur la touche S pour parcourir les programmes disponibles : MAN (manuel), P1, P2, P3. Le programme actif s'affiche à l'écran.

Comment programmer le programme P3 avec des horaires personnalisés ?

Sélectionnez le programme P3 avec la touche S. Appuyez sur P pour entrer en programmation. Utilisez S pour passer aux étapes, réglez les heures avec +/- et mémorisez avec M. Pour copier le programme d'un jour sur l'autre, appuyez sur M lorsque COPY apparaît.

Comment activer la fonction antigel ?

Sélectionnez le programme P3. Appuyez sur P puis cinq fois sur S jusqu'à voir le symbole *. Appuyez sur M pour entrer, puis + pour activer la fonction (l'affichage indique 07°C). Mémorisez avec M pour chaque jour souhaité.

Comment effectuer une manoeuvre manuelle pour forcer Tmax ou Tmin ?

Dans les programmes P1, P2 ou P3, appuyez sur la touche + pour enclencher la température maximale (Tmax) et sur la touche - pour la température minimale (Tmin). La manoeuvre manuelle reste active jusqu'au prochain changement de programme.

Que signifie un affichage clignotant de la température ambiante ?

La température ambiante clignote si elle est inférieure à 5 °C ou supérieure à 40 °C. Cela indique que la mesure est hors de la plage d'affichage normale.

Quelle est la température minimale que je peux programmer ?

La température minimale programmable est de 7 °C. C'est également le seuil de la fonction antigel. En dessous de cette valeur, le chauffage se remet en marche pour éviter le gel.

Comment annuler un horaire programmé ?

Sélectionnez le programme concerné avec la touche S. Appuyez sur P puis plusieurs fois sur S jusqu'à l'horaire à annuler. Appuyez simultanément sur les touches + et - pour supprimer cette étape de programmation.

Pourquoi le thermostat ne répond plus après 30 secondes d'inactivité ?

Le thermostat quitte automatiquement le mode de programmation après 30 secondes sans appui sur une touche pour éviter des modifications accidentelles. Il revient alors en mode de fonctionnement normal. Pour reprendre la programmation, appuyez à nouveau sur P.

MODE D'EMPLOI ELECTRONIC TIMING THERMOSTAT ART. 4477 BTICINO

- 4 programmes : MAN, P1, P2, P3 - Fonction antigel - Manœuvre manuelle - On peut programmer des deux températures de référence différentes (Tmin et Tmax) - Indication constante sur l'affichage LC de l'heure, jour de la semaine, température ambiante, du programme choisi, indication en service ou hors service - Réserve de marche : 30 jours - Intervalle de temps mini entre deux opérations : 1 Minute - Intervalle de température indiqué sur l'affichage : 5^ ÷ 40^ - Champs de température calculable : 7^ ÷ 35^ (avec un intervalle mini de 1 degré) - Tolérance sur les valeurs de la température : ± 0,25°C - Tension d'alimentation 230V~ - 50 Hz - Contact en commutation 5A cosφ 1 - 2 A cosφ 0,5 - Section maximale des conducteurs : 2 × 2,5 ~mm^2

L'appareil fonctionne comme thermostat d'ambiance normal ; régulant la température de référence, l'appareil enclenche et déclenche la charge en gardant la température ambient respect de la valeur programmesée.

Programme P1:

L'horaire et les jours de enclenchement et déclenchement sont fixés et ne peuvent pas être modifiés, voir tableau suivant. On doit programmer seulement les valeurs de la température de référence (Tmin et Tmax).

Programme P2:

Mêmes caractéristiques que le programme P1, mais avec horaires et jours établis différemment, voir tableau suivant.

Programme P3:

On peut personnaliser les heures et les jours de enclenchement et déclenchement ; établir les valeurs de la température de référence (Tmin e Tmax). En plus, c'est possible de programmer la fonction antigel (indiquée avec *) qui garde la température ambiante au-dessus de 7°C.

Programmer Tmin ou Tmax signifie que, à partir du horaire programme, l'appareil veille à ce que dans l'ambiant s'établisse l'une ou l'autre température programmée.

Note: Avec les programmes P1, P2, P3 en appuyant sur + enclenche Tmax en appuyant sur - enclenche Tmin (manoeuvre manuelle)

P Préparation pour programmer

S Choix du programme

P+M Effacer la mémoire (reset) AFFICHAGE

1 - Jour de la semaine (DAY1 = lundi, DAY2 = mardi; etc.). 2 - Indication de la température max ou mini dans les programmes P1, P2, P3. 3 - Valeur de la température programmée. 4 - Valeur de la température ambiante (pour valeurs >40^ et < 5^, l'indicateur clignote). 5 - Programmation en cours (ne apparait pas dans le programme MAN). 6 - Dupliquer le programme. 7 - Programme (MAN, P1, P2, P3). 8 - Régulation de l'heure en cours (heure, minutes, jour). 9 - Sortie ON/OFF. 10 - Heure, minutes. 1 - Fonction antigel enclenchée. 12 - Etapes de programmation (ON1, OFF1, ON2, OFF2, etc.). ^* = seulement pour le programme P3.

Avant programmation, effacer tous les données mémorisées (Reset). Appuyer simultanément sur la touche P et M.

Fonctions communes à tous les programmes

De quelle situation, en appuyant sur la touche P on entre dans la programmation.

En appuyant sur la touche S, passent en séquence les étapes de lprogrammation. Introduire ou modifier les différentes valeurs en appuyant sur les touches 0 +

Appuyer sur la touche M, la donnée réglée est mémorisée et le menu du programme avance automatiquement jusqu'à la prochaine étape.

Attention: La programmation s'annule automatiquement, lorsque 30 sec se sont écoulées sans que les touches aient été activées (pressées).

En appuyant sur P pendant la programmation, l'appareil retourne au mode de fonctionnement normal.

Ce réglage est valable pour tous les programmes. Appuyer sur la touche P pour entrer dans la programmation. Appuyer + pour avancer, ou sur la touche - pour retourner, jusqu'à l'apparition de l'heure désirée (par exemple 14). Mémoriser avec la touche M.

Programmer les minutes avec la touche + ou - (par exemple 31'). Mémoriser avec la touche M.

Suivre la même procédure pour le jour de la semaine (DAY1= lundi, DAY2= mardi etc). Mémoriser avec la touche M.

Maintenant le thermostat est réglé sur l'heure, les minutes et le jour de la semaine auxquels se réfèrent toutes les programmations.

Attention:

Les étapes de programmation suivantes diffèrent selon le programme choisi (MAN, P1, P2, P3). Si le programme choisi est MAN, à la fin du réglage de l'heure et du jour de la semaine l'appareil va dans le mode de fonctionnement normal. Si le programme choisi est P1, P2 ou P3, quitter le réglage en appuyant sur P. Pour les étapes de programmation suivantes, voir les instructions spécifiques inhérentes au programme indiquées dans les pages suivantes.

Choisir le programme P2 en appuyant sur la touche S.

Pour le réglage de Tmin et Tmax, voir programme P1.

Choisir le programme P3 en appuyant sur la touche S.

Programmation

Appuyez sur la touche P pour entrer dans la programmation.

Appuyez sur la touche $ trois fois

Pour le réglage de Tmin et Tmax, voir programme P1 et P2

Après l'introduction de Tmin et Tmax, appuyer sur la touche S. Faire attention que l'affichage montre exactement le jour (DAY1) qui doit être programmé (DAY1) et la fonction (ON1 = Tmax). Appuyer sur la touche + pour avancer et - pour reculer (Exemple 8 heures). Mémoriser avec la touche M.

Suivez la même procédure pour programmer les minutes. Mémoriser avec la touche M.

Le menu passe

automatiquement à l'étape suivante. Entrer l'heure et les minutes de la fonction suivante selon le même principe (OFF1 = Tmin).

Entrer les autres heures du jour selon le même.

Pour rendre plus simple la programmation, remplir le tableau comme indiqué dans l'exemple:

Si moins de 4 opérations ON/OFF sont requises, il est alors possible de sauter les pas du programme non utilisés en appuyant sur la touche S quand le programme inhérent apparait sur l'affichage.

Établir Tmin ou Tmax signifie associer à des intervalles de temps une température minimale ou une température maximale. Le chronothermostat se chargera de prendre la température ambiante à sa valeur maximale ou à sa valeur minimale suivant l'heure. Par exemple : si à l'intervalle de temps compris entre 8.30 et 11.00 a été associée une température minimale de 17°C et que la température ambiante est descendue au-dessous de cette valeur, l'installation de chauffage se remet en marche pour ramener la température à la température minimale imposée. Si l'on désire éteindre complètement le chauffage dans les intervalles de temps associés à la température minimale, établir cette dernière à une valeur inférieure à celle que pourrait atteindre le milieu. La température la plus basse que l'on peut fixer est égale à 7°C.

Après avoir entré les données pour le jour 1, il est possible de copier le même programme pour le jour 2. Pour cela, quand le signe "COPY" apparait sur l'affichage, appuyer sur la touche M.

Si la programmation ne devait pas être copiée, appuyer sur la touche S. Programmer comment pour jour 1.

Quand toutes les données de la période ont été mémoirisées End apparait sur l'affichage.

Après quelques secondes, le programmeur est en ordre de marche.

Choisir le programme à vérifier en appuyant sur S. Pour le programme MAN appuyer sur la touche + ou -

Sur l'affichage apparait la température programmée. Pour les autres programmes appuyer sur la touche P et puis plusieurs fois S. L'affichage montre la série des données enregistrées. On peut modifier les chiffres clignotants sur l'affichage selon les étapes de programmation décrites.

Choisir l'horaire qui doit être annulé en appuyant sur P et puis plusieurs fois S. Appuyer sur les touches + et - en même temps.

Choisir le programme P3 en appuyant sur S. Appuyer sur P pour entrer dans la programmation. Appuyer sur la touche S pour 5 fois. Le symbole * apparait. Appuyer sur la touche M.

En appuyant sur la touche + on enclenché la fonction antigel (sur l'affichage apparait 07°C Appuyer sur la touche M pour mémoriser cette fonction pour le jour DAY 1 et passer automatiquement au DAY2

Répéter la même opération pour les jours restants. À la fin de la programmation, "End" apparait sur l'affichage.

Dans les programmes P1-P2-P3, il est possible d'effectuer une opération manuelle du durreuil sans modifier la programmation.

La touche + enclenche la référence à Tmax

La touche - enclenche la référence à Tmin.

La programmation manuelle reste active jusqu'au premier changement de programme.

NOTE: L'opération manuelle ne peut pas être activée, quand la fonction antigel est en cours.

Cycles de mise en route

Cycles de démarrage

day	time	1	2	3	4
		OFF3-ON 1	ON 1-OFF1	OFF1-ON 2	0
		23.00-7.00	7.00-10.00	10.00-12.00	1
	temp.	Tmin	Tmax	Tmin	T
