MODE D'EMPLOI HDTT-5000 CORTEX

Consignes Importantes (Mise à Jour du Progiciel). 2

Consignes de Sécurité & Normes WEE. 3

Introduction. 4

Characteristiques. 5

Entretien & Maintenance. 6

Conditions de Fonctionnement. 6

Guide d'Installation & Schémas. 7

Face Arrière & Connexions. 7

Face Supérieure & Fonctions. 8-9

Avant de Commencer. 10

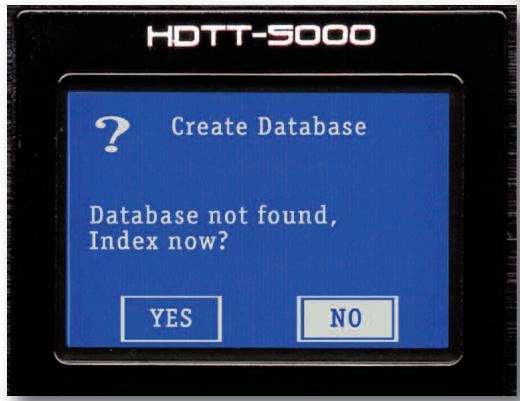

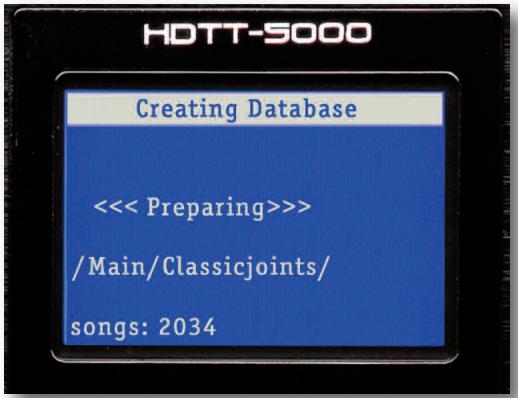

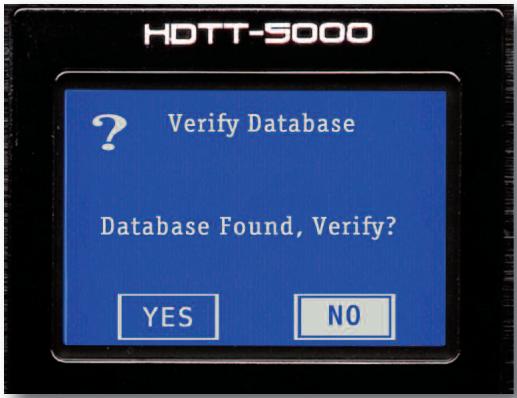

Selection des Periphériques & Creation de la Base de Données. 11

Mises à Jour du Propxiciel. 12

Characteristiques Techniques. 13

Information sur la Garantie (USA) 14

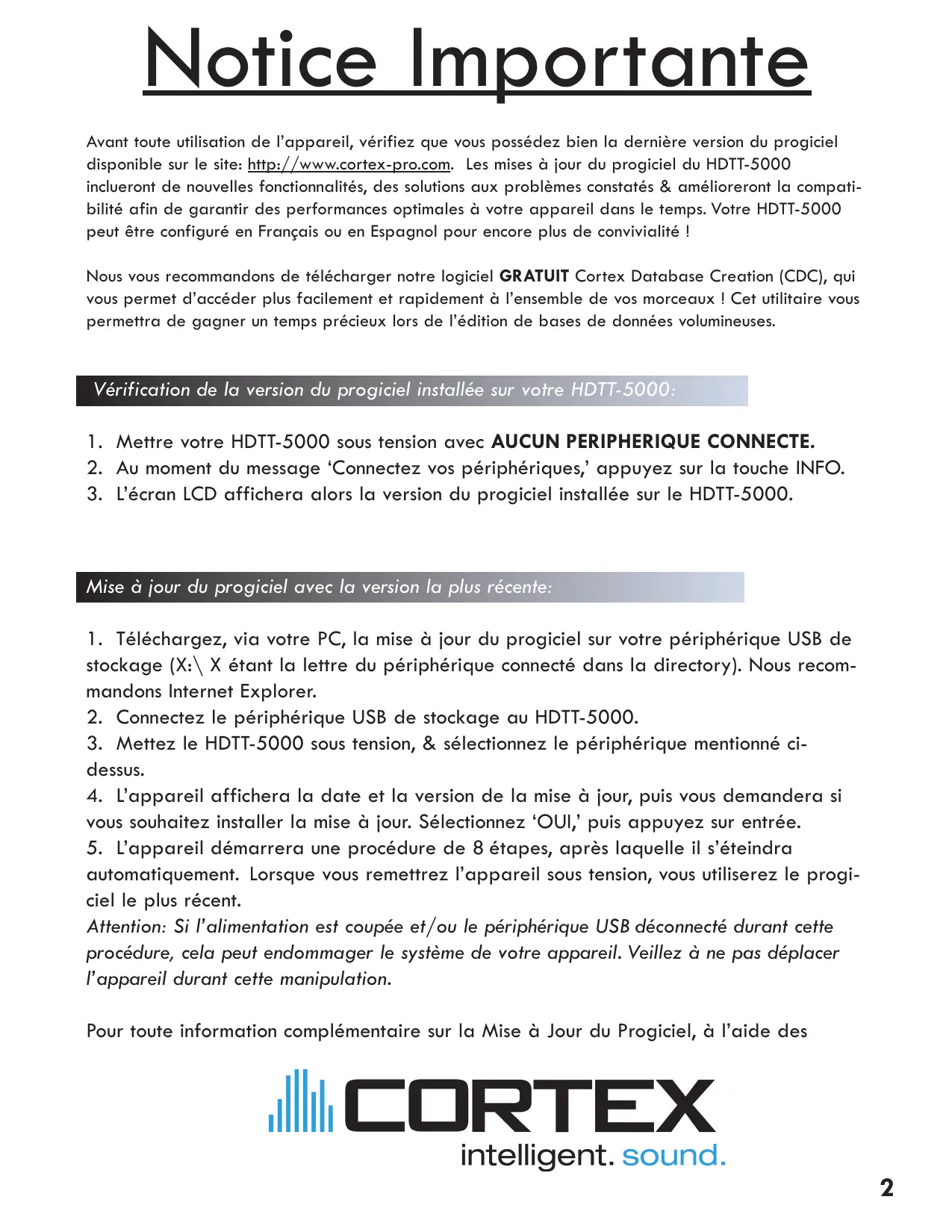

Notice Importante

Avant toute utilisation de l'appareil, vérifie que vous possédez bien la dernière version duprogiciel disponible sur le site: http://www.cortex-pro.com. Les mises à jour du progiciel du HDTT-5000 inclueront de nouvelles fonctionnalités, des solutions aux problèmes constatés & amélioreront la compatibilité afin de garantir des performances optimes à votre apparéil dans le temps. Notre HDTT-5000 peut'être configuré en Français ou en Espagnol pour encore plus de convivialité !

Nous you recommendons de télécharger notre logiciel Gratisuit Cortex Database Creation (CDC), qui vous permet d'acceder plus facilement et rapidement à l'ensemble de vos morceaux! Cet utiliser vous permettra de=gagner un temps précieux lors de l'édition de bases de données volumineuses.

Vérification de la version duprogiciel installée sur notre HDTT-5000:

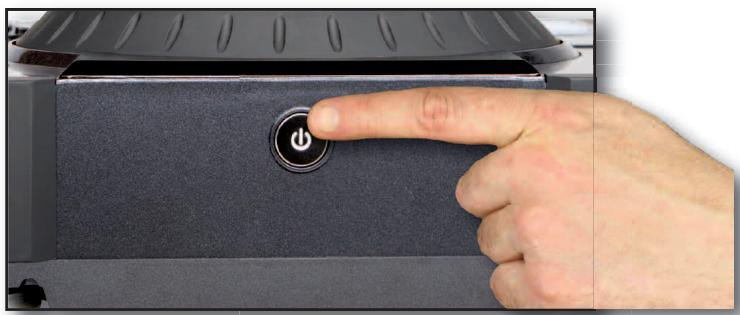

1. Mettre votre HDTT-5000 sous tension avec AUCUN PERIPHERIQUE CONNECTE.
2. Au moment du message 'Connectez vos périphériques,' appuyez sur la touche INFO.
3. L'écran LCD affichera alors la version duprogiciel installée sur le HDTT-5000.

Mise à jour duprogiciel avec la version la plus récente:

1. Téléchargez, via votre PC, la mise à jour duprogiciel sur votre périphérique USB de stockage (X:\ X étant la lecture du périphérique connecté dans la directory). Nous recommandons Internet Explorer.

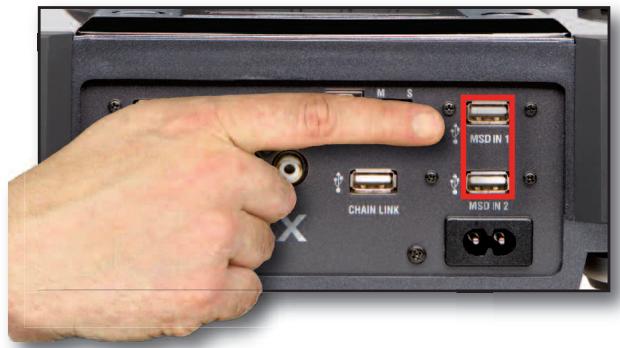

2. Connectez le périphérique USB de stockage au HDTT-5000.

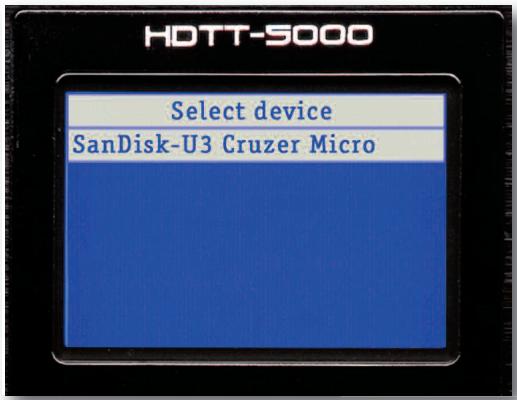

3. Mettez le HDTT-5000 sous tension, & selectionnez le périphérique mentionné ci-dessus.

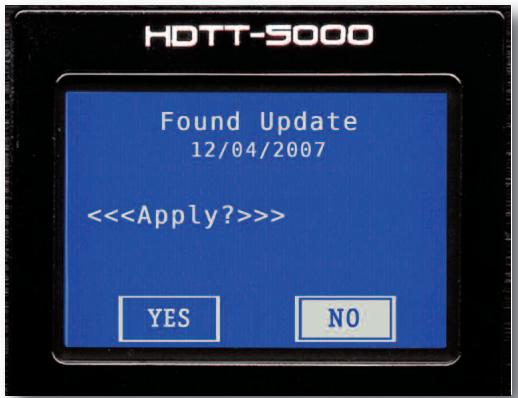

4. L'appareil affichera la date et la version de la mise à jour, puis vous demandera si vous souhaitez installer la mise à jour. Sélectionnez 'OUI,' puis appuyez sur entrée.

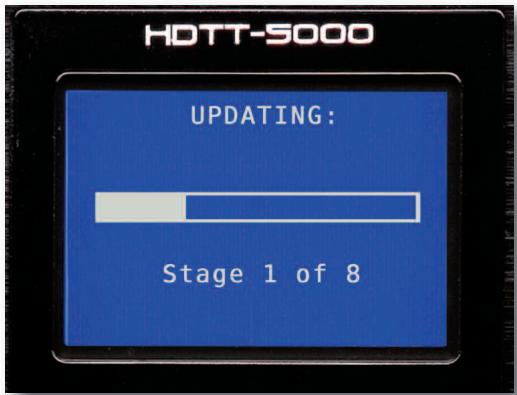

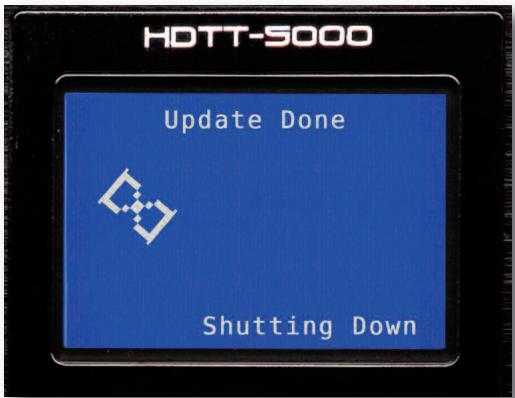

5. L'appareil demarrera une procédure de 8 étapes, après laquelle il s'éteindra automatiquement. Lorsque vous remettrez l'appareil sous tension, vous utiliserez le progi-ciel le plus récent.

Attention: Si l'alimentation est coupée et/ou le périphérique USB déconnecté durant cette procédure, cela peut endommager le système de votre apparéil. Veillez à ne pas déplacer l' apparéil durant cette manipulation.

Pour toute information complémentaire sur la Mise à Jour du Progiciel, à l'aide des

MISE EN GARDE & CONSIGNES DE SECURITÉ

MERCI DE LIRE AVANT UTILISATION DE L'APPAREIL

ATTENTION: Cet apparéil répond aux certifications FCC lorsqu'il est connecté à d'autres apparéils à l'aide de cordons blindés. Afin de prévenir tout risque de parasites électromagnétiques avec un poste radio ou TV, veillez utiliser des cordons blindés.

Le point d'exclamation situé dans un triangle est destiné à attirer votre attention durant l'utilisation de votre apparéil ou d'un entretien périodique de ce dernier. Vous en trouvrez plusieurs dans le mode d'emploi de l' apparéil.

LIRE LES INSTRUCTIONS: Toutes les instructions et consignes d'utilisation doivent être lues avant l'utilisation de l'appareil.

CONSERVEZ LES INSTRUCTIONS: Nous vous recom-mandons de conserver les instructions et consignes d'utilisation en cas de nécessite ulterieure.

RESPECT DES CONDITIONS D'UTILISATION: Nous vous recommendons de respecter les instructions d'utilisation.

SUIVRE LES INSTRUCTIONS D'UTILISATION: Nous vous recommendons de respecter la chronologie des instructions d'utilisation.

NETTOYAGE: L'appareil doit être nettoyé avec un chiffon légèrement humide. Ne pas utiliser de produits chimiques corrosifs & volatiles (cire, essence, insecticide...) afin de ne pas endommager l'appareil.

CORDON: Ne pas utiliser de cordons non préconisés par le fabricant afin de ne pas endommager l'applarel.

EAU & HUMIDITE: Ne pas utiliser l'appareil à proximé d'une source d'eau (cuisine, salle de bain, lavabo...), ni dans un endroit sujet à l'humidité (piscine...).

ACCESSORIES: Ne pas installer cet appareil sur un support ou dans un endroit instable. L'appareil pourrait tomber au risque de blesser une personne et être endommage. Veiller à utiliser des accessoires (Pied, support, crochet.) recommendés par le fournisseur ou vendu avec l'appareil. Tout montage ou installation doit respecter les instructions du fabricant et utiliser des accessoires d'installation recommendés par le fabricant.

TRANSPORT SUR CHARIOT: Tout produit installé sur un chariot doit être manipulé avec précaution. Un déplacement brusque ou trop rapide sur une surface non plane pourrait entraîner la chute de l'ensemble et endommager l'appareil. VOIR FIGURE A.

VENTILATION: Les ouvertures et ouies d'airation situées sur l'appareil permettant une ventilation optique de ce dernier afin d'éviter toute surchauffe. Ces ouvertures ne doivent jamais être obstruées. Ne pas placer l'appareil sur un support souple risquant de bloquer les ouies d'airation (Lit, sofa, canape...). Si l'appareil est intégré dans une installation ou dans un rack, veillez à la ventilation et consultez le fabricant pour toute information complémentaire.

ALIMENTATION: Veillez à respecter la tension d'al

imentation située au dos de l'appareil. Si vous n'êtes pas certain de la tension d'utilisation dans votre pays, contactez votre revendeur.

EMPLACEMENT: Veillez à installer l'appareil sur un support stable.

PERiode DE NON UTILISATION: Debranchez le cordon d'alimentation de l'appareil en cas de non utilisation prolongée.

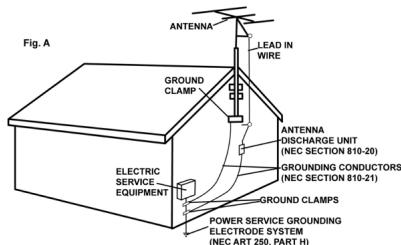

MISE A LA TERRE:

• Si l'appareil est équipé d'une alimentation à courant alternatif (Prise possédant un contact plus large que l'autre), celle-ci se connectera correctement à la prise uniquement si vous respectez le sens de branchement. Il s'agit à d'une mesure de sécurité. Si vous n'arrive pas à insérer la fiche dans la prise, inversez la fiche. Si vous ne pouvez toujours pas insérer cette dernière, contactez un électricien afin de replacer votre prise électrique qui est absolte. Veillez à respecter cette consigne.

• Si l'appareil est équipé d'une fiche d'alimentation avec terre, veillez à la connecter à une prise électriche équipée d'une connexion à la terre. Il s'agit d'une mesure de sécurité. Si vous ne pouvez insérer la fiche dans la prise électriche, contactez un electricien afin de replacer votre prise électriche qui est absolte. Il est important de respecter cette mesure de sécurité.

INSTALLATION DU CORDON D'ALIMENTATION: Les cordons d'alimentation doivent être déroulés etrangés proprement afin d'éviter de se prendre les pieds dedans, en particulier les cordons reliés aux prises électriques.

ANTENNE EXTERIEURE: Si vous reliez votre apparéil à une antennée ou un cable extérieur, assurez-vous de la présence d'une connexion à la terre afin d'éviter les surtensions et les décharges d'électricité statique. L'article 810 du National Electrical Code, ANSI/NFPAS 70, précise toutes les informations nécessaires afin d'effectuer correctement le branchement à la terre du pylone ou de la structure porteuse, la connexion du cable à l'antenne de décharge, dimensions des connecteurs de mise à la terre, connexions des electrodes, consignes de mise à la terre des electrodes. VOIR SCHEMA B.

ORAGE/FOUDRE: En cas d'orage et de non utilisation prolongée, débranchez le cordon d'alimentation, le cable d'antenne et les cordons audio. Ceci afin d'éviter les dégats occasionnés par la foudre et les surcharges électriques.

LIGNES ELECTRIQUES: Une antenné extérieur ne doit pas être située à proximé immediate de lignes électriques et/ou d'un transformateur électrique, afin de ne pas tomber dessus en cas de chute. Lors de l'in-stallation d'une antenné extérieur, veillez à éviter tout contact avec des lignes électriques : tout contact peut être fatal.

SURCHARGE: Ne surchargez pas les prises électriques, blocs multiprises & rallonges en y connectant trop d'appareils. Ceci afin d'éviter tout risque de surcharge électrique ou d'accidie (Surchauffe).

INSERTION D'OBJECT & DE LIQUIDE: N'insérez pas d'objets dans les fentes ou ouvertures de l'appareil afin d'éviter tout risque de chocoléctrique et d'in-cendie. Ne jamais renverser de liquide sur l'appareil.

SERVICE APRES VENTE: N'essayez pas de réparer cet apparéil ; en l'ouvrant ou en le démonfant afin

d'éviter tout risque de chocolélectrique. En cas de problème, veuilles prendre contact avec votre revendeur.

PANNE/SITUATION NECCESSITANT UN RETOUR EN SAV: Débranche l'appareil de la prise électrique, remettez le dans son emballage d'origine et contactez votre revendeur en tenant compte des situations suivantes :

• Lorsque le cordon d'alimentation est endommagé.

• Si un liquide a ete renversé dessus.

• Si I'appareil a ete exposé à la pluie.

• Si l'appareil ne fonctionne pas correctement malgré le respect des instructions d'utilisation. Ajustez uniquement les réglages préconisés dans le mode d'emploi, toute manipulation ou réglage non conseillés dans ce dernier peut endommager l'appareil et procurer plus de travail en cas d'intervention SAV afin de remettre l'appareil en état de marche.

PIECES DE RECHANGE: Lorsque vous avez besoin de replacer des pieces de l'appareil, veillez a utiliser des pieces d'origine ou possedant des caractéristiques identiques. L'utilisation de pieces non autorisées peut endommager l'appareil : surchauffe, court-circuit, chic electrique...

CONTROLE DE SECURITE: Avant de récapuerer votre apparéil, assurez vous que le SAV a effectué tous les contrôle des sécurité nécessaires afin de vous restituer un apparéil en état de marche.

INSTALLATION AU PLAFOND OU SUR UN MUR: Ce type d'installation est déconseilé.

CHALEUR: Veiliez à installer l'appareil loin de toute source de chaleur telle que radiateur, rechaud ou tout autre appareil produit de la chaleur.

RECYCLAGE: Cet apparéil ne doit pas être considéré comme un déchet domestique à usage unique. Vous doivent le déposer dans un point de collecte destiné au recyclage des apparéils électroniques et electroménagers. Alsni vous préservez l'environnement et évitez les problèmes de santé publique vis à vis de conséquences négatives; liées à leur dépôt dans un endroit non approprié. Le recyclage contribue à préserver les ressources naturelles. Pour plus d'information sur les conditions de recyclage de l'appareil, veuillez contacter les autorités de votre pays, les institutions locales ou votre revendeur.

NEC - NATIONAL ELECTRICAL CODE

Préface

Felicitations pour votre achat de la plate-forme Cortex HDTT-5000. Nous sommes certains que cette nouvelle generation de produits Cortex ne va pas seulement vous rendre la vie plus simple, mais qu'elle va également vous permettre de profiter des toutes dernières avances technologiques presents dans ces plateformes de contôle développées autour de connections de type USB & conçues pour les DJs et utilisateurs de produits audio professionnels. Avec un entretien régulier, le HDTT-5000 vous apportera fiabilité et performance durant de nombreuses années. les apparèils Cortex sont couverts par une garantie de 1 an.

Conseils pour la première utilisation.

Longue vie à vos oreilles!

Cher consommateur:

Choisir un équipement audio de qualité tel que celui dont vous venez de faire l'acquisition, ne représenté qu'une partie des réjouissances musicales à voir. Il est temps à présent de découvertir tout le plaisir que vous prendrez avec cet équipement. Le fabricant et les industriels du monde de l'électronique souhaitent que vous puissiez obtenir de votre matériel ce qu'il a de meilleur tout en l'utilisant à un niveau sonore modéré. Un niveau permettant au son de s'exprimer à la fois fortement et distinctement, sans distorsion et, surtout, sans fragiliser votre capacité d'écoute.

Le son peut parfois s'avérer décevant. Avec l'habitude, le niveau d'écoute auquel vous vous sentez à l'aise vous conduira à monter le volume. C'est ainsi qu'un niveau sonore peut vous semble "normal" qui en réalité est fort et fragilisant pour vos oreilles. Préservez-vous de cette tendance en réglant votre matériel à un niveau raisonnable AVANT que vos oreilles ne s'habituent.

Régler raisonnablement le niveau sonore:

• Commencer l'écoute à un faisible niveau sonore

Augmenter le volume progressivement, jusqu'à ce que le son vous paraisse/agréable et clair, et sans distorsion.

Le volume une fois régle de façon optimale:

Ne revenez plus dessus

Prendre le temps d'effectuer cette opérationès à présent, vous permettra d'éviter toute fragilisation ou bien même perte de votre capital d'écoute. Àpès tout, nous souhaitons longue vie à vos oreilles !!!

Utilisé à bon essian, votre nouvel équipement audio vous offrira toute une vie de prise. Parce que les léasons auditives ne sont détectées que lorsqu'il est déjà trop tard, le Fabricant et l'association de consommateurs de l'industrie de l'électronique vous recommend d'éviter toute exposition prolongée à un niveau sonore inadapté.

Les decibels

Niveau Exemple

30 Bibliothèque calme, murmures
40 Salle à vivre, réfrigerateur,,chambre à coucher éloigné de la rue
50 Traffic routier léger, conversation normale, bureau calme
60 Système de climatisation situé à 6-7 mètres, machine à coudre
70 Aspirateur, sèche-cheveux, restaurant bruyant
80 Traffic routier dense, centre de tri des ordures, reveil matin à 60 cm

LES BRUITS SUIVANTS PEUVENT ETRE DANGEREUX LORS D'UNE EXPOSITION PROLONGEE

90 Metro, moto, camion, tondeuse a gazon
100 Camion poubelles, tronconneuse, marteau piqueur
120 Concert de rock devant les enceintes, coup de tonnerre
140 Coup de pistolot, avion Jet
180 Fusée au décolage

Nous remercions la fondation de recherche pour la surdite pour ces informations.

Caracteristiques

Le lecteur Cortex HDTT-5000 a été dessiné & concu, à la demande de nombreux professionnels, afin de vous apporter la possibilité de dire simplement & efficacement tout fichier musical numérique. L'appareil HDTT-5000 permet aux professionnels de se passer d'un ordinateur et de ses faiblesses, en éliminant tout simplement ce dernier. L'HDTT-5000 vous offre ainsi une polyvalence et une portabilité bien plus importantes que tout ordinateur.

Jog Wheels (Molettes)

La molette du HDTT-5000 permet un contrôle précis de plusieurs fonctions: rechercher, modifier la vitesse de lecture, ralentir, accélérer et même SCRatcher! Celle-ci permet de naviguer efficacement dans les différents menus afin de modifier les paramètres et selectionner les fichiers musicaux sur le périhérique de stockage.

Contrôle de la Vitesse (Pitch)

Potentiomètre Haute Précision de 100mm permettant un réglage précis de la vitesse lecture.

0.05% pitch precision

Pour vous permettre un réglage précis de la vitesse (Pitch), l'appareil peut modifier la vitesse de lecture par pas de 0.05% . Très pratique pour l'ajustement au tempo de deux morceaux, avec une précision non disponible sur la majorité des doubles lecteurs CD conventionnels.

• Echelles Multiples de pitch

Grçà à une échelle de pitch régiable de 4, 8, 16, 24%, les valeurs minimales & maximales peuvent être régées afin d'optimiser le réglage de la vitesse (Pitch) du morceau en cours de lecture.

Pitch ON/OFF

En appuyant simultanément sur les touches PITCH + & PITCH -, vous activez ou désactiver le potentiamètre rectiligne de réglage de vitesse (Pitch). Le Pitch ON/OFF permet également la remise à zéro de la fonction Pitch lorsque vous souhaitez étèindre ce dernier (Mode OFF).

Ecran LCD

L'écran graphique LCD 192 x 128 caractères affiche un grand nombre d'informations: titre, affichages temps, pitch, options de configuration, courbe wave, boucles & paramétres de recherche. Cet écran permet l'affichage de bien plus d'informations que tout lecteur CD conventionnel.

Proesseur Multi-Effets DSP

L'appareil HDTT-5000 possède un large évventail d'effets, peu importe le DJ que vous soyez. L'HDTT-5000 propose deux groupes d'effets, chacun offre une grande variété d'utilisation. Le Groupe 1 possède plusieurs effets créatis perfettant d'enrichir un mix: filtré, écho, flange, pan & un sampler. Le Groupe 2 comprend les effets suivants: reverse, scratch, master tempo & key control. Chaque effet du groupe 1 peut être combiné à leurs du Groupe 2 afin de proposer de très nombreuses options de remix aux DJs créatis.

Points Cue/Mémorisation de points Hot Cue

L'appareil HDTT-5000 pemet de mémoriser 4 points Hot Cue à l'aide des touches CUE POINTS (1-4), ainsi qu'un point cue traditionnel à l'aide de la touche CUE. En cours de lecture, si vous souhaitez passer d'un CUE POINT enregistré à un autre, pressez simplement la touche CUE souhaitee & la musique démarrera instantanément a partir de ce point. Le DJ peut ainsi

sèquencer différemment, et de façon créative, tout morceau. Les Points Cues sont automatiquement sauvégardés sur le périhérique de stockage.

L'HDTT-5000 dispose de boucles parfaites accessibles à tout moment. Des points d'Entrée (Loop In) & de Sortie (Loop Out) peuvent être étités à la volée et sans limite de temps, de longueur ou de position. 4 boucles peuvent être enregistrées par morceau et rappelées à tout moment.

Plate-Forme de Connexion USB

L'appareil HDTT-5000 offre un niveau incomparable de connexion avec différents péripériques USB. Les produits Cortex sont les premiers à autoriser le mixage de fichiers musicaux stockés dans des péripériques USB tels que disque dur, clé USB, lecteur/graveur externe & baladeur numérique. Grâce à cette innovation, les DJs peuvent travailler de façon plus rationnelle sans avoir à transporter plusieurs appareils. Vous avez la capacité de connecter d'autres péripériques USB via l'utilisation d'un hub USB.

Compatibilité CD Audio

Malgré la généralisation des périphériques USB de stockage, l'appareil Cortex HDTT-5000 peut dire les CDs audios via un lecteur externe USB compatible CD-ROM, CD-RW, DVD-ROM ou DVD-RW. Ceci est particulièrement utile pour tout professionnel souhaitant migrer sereinement vers les nouveaux supports audio tout en permettant de continuer à dire les CDs Audios traditionnels.

Gestion de Bases de Données Musicales

Les Contrôleurs de Musique Numérique Cortex permettent une gestion efficace des bases de données comptant des fichiers musicaux via un programme spécifique. Différents critères de tri peuvent être utilisés permanent aux DJs une recherche par artiste, titre, genre, album ou mot clé. Cette méthode offre un accès instantané au morceau recherche. La base de données est sauvégardée sur le périphérique de stockage source et peut être utilisée par tout appareil Cortex, le yourselves ou celui d'un club. Les Points Cue mémorisés via l'appareil HDTT-5000 sont stockés avec les informations de la base de données sur le périphérique de stockage. Dans qu'un Point Cue a été sauvégardé, les DJs peuvent le rappeler à tout moment lors que le morceau, sur lequel se situe celui-ci, est en lecture.

Compatible Playlist iPod

L'appareil HDTT-5000 accepte les Playlists iPod & Utilisateur qui peuvent être créées à partir du logiciel Apple iTunes™ ou à partir du logiciel Cortex DB SE. Lorsqu'il y a des Playlists iPod® à charger, un menu spécifique (Menu option) apparaître dans le menu Options de Recherche Principale (Main Search Options menu). Sinon les playlists créées par l'utilisateur sont accessibles à partir du Menu Playlist.

Partage de Periphérique de Stockage

Un seul périphérique de stockage USB peut alimenter 2 appeareils HDTT-5000 grâce à la fonction Maitre (MASTER) / Esclave (SLAVE). Idem pour les sorties audio car chaque appeareil possède deux sorties audio stéreo séparées (RCA).

Informations Additionnelles

Maintenance des Periphériques de Stockage

Lors de l'utilisation de périphériques de stockage tels que les disques durs et lecteurs MP3 à disque dur interne (iPod, Zune), une maintenance de ces derniers doit être effectue. Cortex a en effet besoin d'accès très rapides pour:gérer plusieurs fichiers en même temps, il est fortement recommendé d'effectuer régulièrement des défragmentations pour assu-rer l'integrité des fichiers stockés

La fragmentation est en fait la division en plusieurs petites parties d'un seul et même fichier éparpillé dans le disque dur. Cette fragmentation apparait lors de création, de modification et de suppression de fichiers sur votre disque dur. La fragmentation est totalement invisible pour l'utilisateur mais elle ralentit sérieusement la vitesse d'accès aux informations du disque dur.

Cette maintenance doit être effectue à l'aide vous ordinateur; et ce régulièrement après l'ajout ou la suppression de fichiers musicaux sur votre disque dur. Notez qu'une mauvaise maintenance de votre disque dur entraîrera une augmentation des temps d'accès et des perturbations lors de la lecture de vos fichiers.

- Avec un PC équipé en Windows XP

Connectez le périphérique de stockage que vous souhaitez défragmenter. Si vous connectez un lecteur MP3 type Apple iPod ou Microsoft Zune, assurez vous de quitter toute application qui s'ouvrirait automatiquement lors de la connexion.

Cliquez sur Demarrer, Tous les programmes, Accessoires, Outils systèmes, et enfin : Défragmentateur de disque..

Lorsque le Défragmentateur de disque est ouvert, Sélectionnéz le disque à défragmenter puis cliquez sur “Défragmenter” en bas de la fenêtre.

Pour plus d'information sur la défragmentation, consultez l'AIDE de Windows.

Avec un Apple Macintosh

Grace au système de gestion de fichier HFS d'Apple, la défragmentation n'est pas nécessaire. C'est la raison pour laquelle vous ne trouvrez aucun logiciel de défragmentation inclus sur OSX. Cependant, ceci n'ex clue pas la nécessité d'une défragmentation sur un disque externe ou un lecteur baladeur MP3.

Pour plus d'informations, reportez vous à cet article:

http://docs.info.apple.com/article.html?artnum=25668

Sauvegardes de Sécurité !

Par mesure de sécurité pour votre collection sociale, nous vous incitons à effectuer des sauvégardes de sécurité (Backups) des disques durs que vous utilisez avec votre apparéil Cortex. Tous les disques durs ou disques durs internes des lecteurs balladeurs MP3 sont potentiellement sujets à des dysfonctionnements. Ne prenez pas le risque de tout perdre, faites le choix d'effectuer une sauvégarde de sécurité.

Cortex ne pourrait pas etre tenu pour responsable des données que vous perdriez faute d'avoir effectue une sauvegarde de sécurité.

Nettoyage de votre Appareil

Pour nettoyerVoteHDTT-5000enoutesecurite,utilisezun chiffontrés légèrement humide ou une bombe d'air de dépoussériage.Pour des salissures plus importantes,nousvousconseillonsd'utiliserde l'alcool dilué avecde l'eau(2doses d'eau/1dose d'alcoolà 30% ).L'utilisation de produit corrosif tel que l'acid,eau de javel,nettoyant peinture ou autre détergent abimerairrémediablementvoireappareil.

Conditions de Fonctionnement

Pour des performances optimes d'utilisation, la température de l'environnement de fonctionnement doit être comprise entre +5^ / +35^ (+41^ / +95^) . L'utilisation de l'appareil avec des Températures en dehors de cette plage entrainera: problème de fonctionnement, difficile de lecture, écran LCD illisible, risque de surchauffe et instability du système. Ne pas exposer l'appareil en plein soleil.

Lors d'une installation, veillez à placer votre apparéil sur une surface plane, stable et isolée de toutes vibrations extérieures. Meme si les apparéils Cortex sont insensible aux vibrations, vos périphériques de stockage tels que les disques durs le sont. Assurez vous également de ne pas installer votre apparéil au dessus d'une source de chaleur tels qu'un amplificateur ou pres d'un spot de lumière.

N'utilise jamais un bloc d'alimentation secteur autre que celui fourni, sous peine d'endommager sérieusement l'appareil et d'annuler la garantie. L'alimentation secteur fourni avec le HDC-1000 est un modele spécial concentu uniquement pour cet apparéil. Vous ne trouvez pas d'équivalent dans le commerce.

Utilisation Legale du HDTT-5000

Ni Cortex et ses revendeurs ne seront tenus pour responsables de l'utilisation faite de l'HDTT-5000. L'utilisateur doit s'assurer qu'il possède les autorisations et licences en vigueur (Copyright, diffusion sociale en public, droits d'auteurs ou autres) pour une utilisation légale de l'HDTT-5000.

La gamme de produits Cortex a été conçue pour accroître les possibilités de travail des DJs et enaucun cas pour facilitier le piratage de medias. Nous recommendans à nos utilisateurs d'acquerir légalement la musique qu'ils diffusent et soutenons les artistes afin qu'ils puisent continuer à creer et ainsi permettre aux DJs de travailler comme professionnels.

Schemas et Fonctions

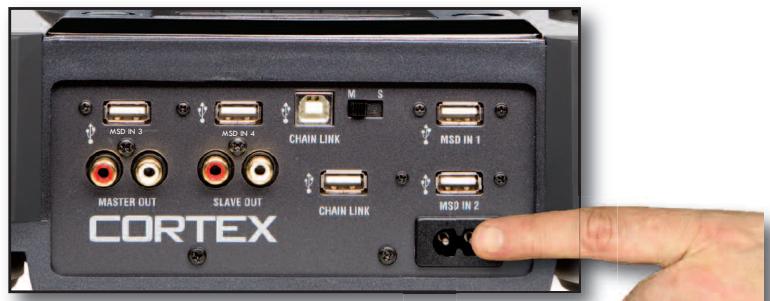

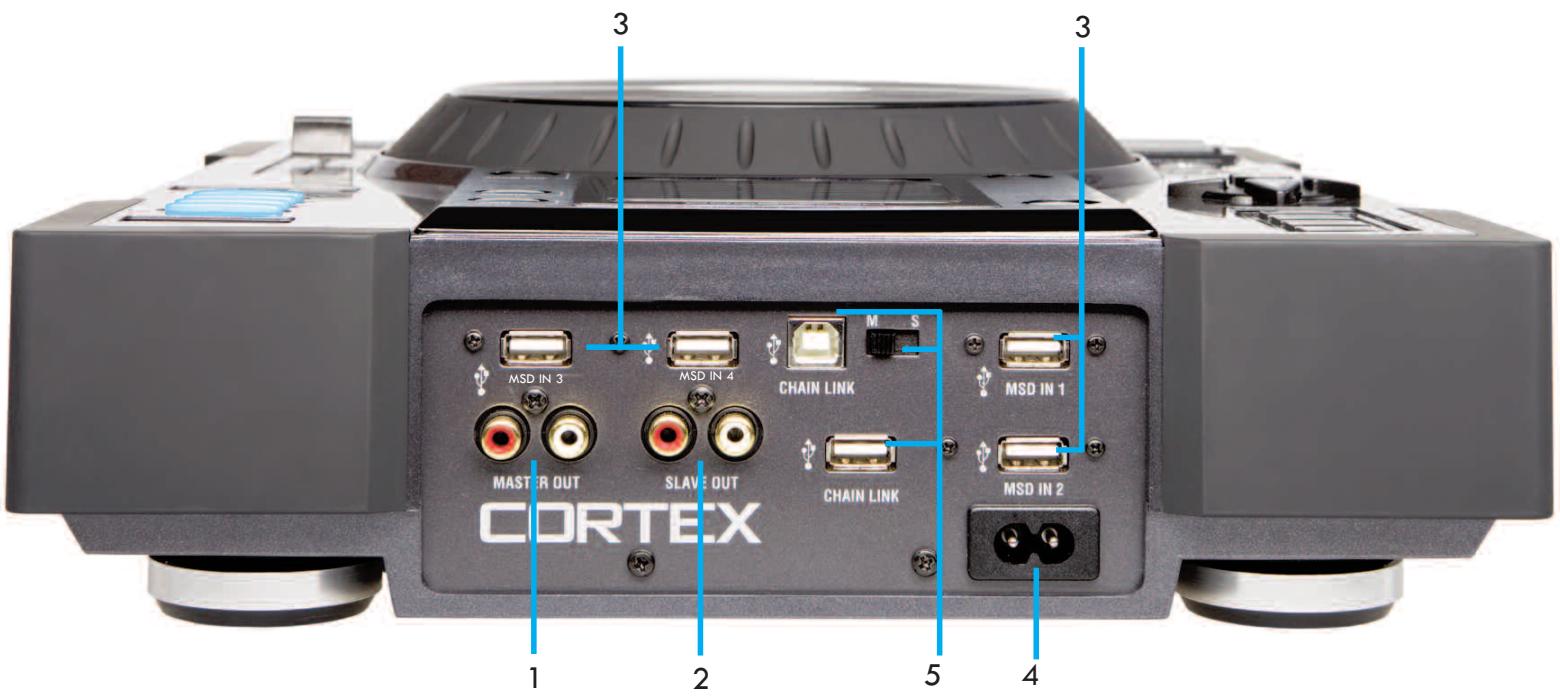

Face arrière

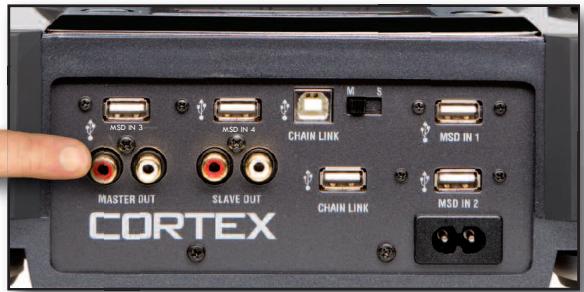

1. SORTIE AUDIO RCA G/D, Côté 1

Sortie audio asymétrique RCA stéreo. Cette sortie fournit le signal audio du contrôleur HDTT-5000 côte 1.

2. SORTIE AUDIO RCA G/D, Côté 2

Sortie audio asymétrique RCA stéreo. Cette sortie fournit le signal audio du contrôleur HDTT-5000 côte 2.

Ce port est utilisé pour la connection de périphériques de stockage USB contenant votre librairie musicale. Périphériques appropriés (Liste non exhaustive): disques durs externes, clés USB, lecteurs MP3 portables, lecteurs/graveurs externes (CD-Audio, CD/DVD-ROM), lecteurs externes de carte mémoire & hubs USB alimentés.

4. Embase pour alimentation externe AC/DC avec sécurité

Cette embase permet le branchement de l'alimentation externe fournie avec l'appareil. A côté de cette embase, vous trouvrez un crochet permettant de sécuriser la connection, et ainsi, d'éviter tout débranchement accidentel.

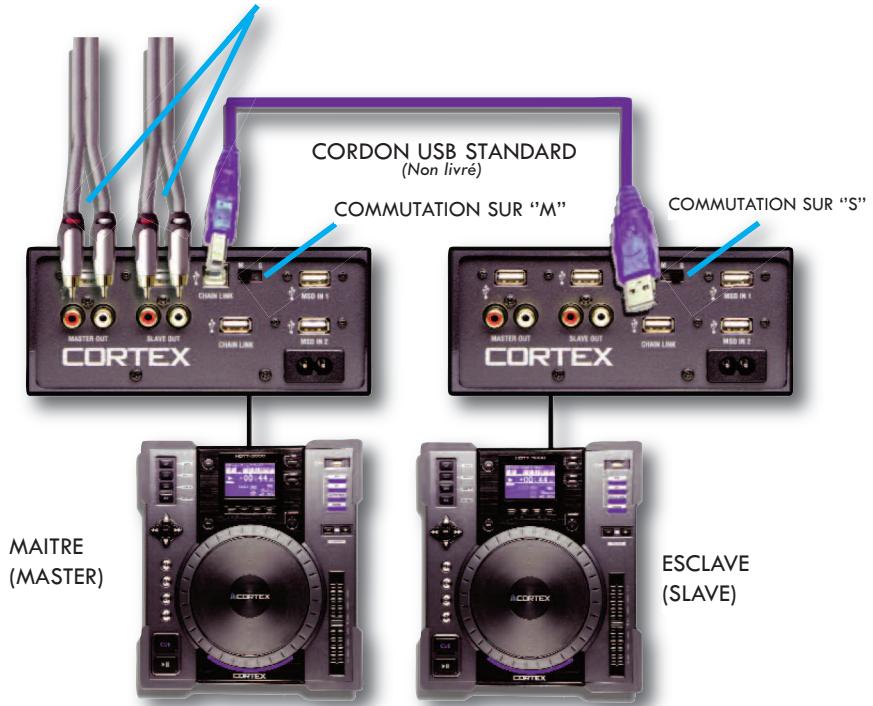

5. Connecteurs Maitre/ Esclave

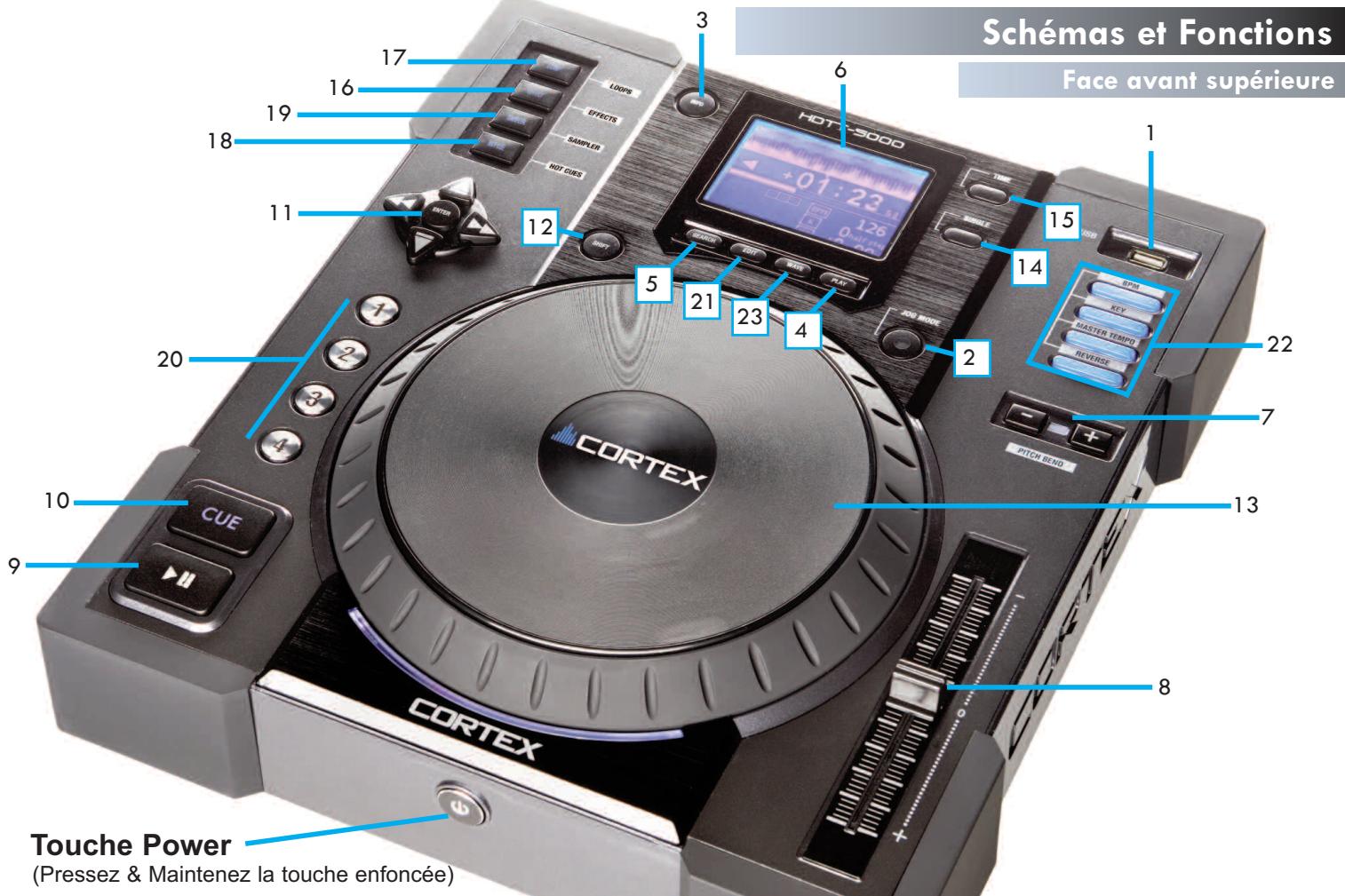

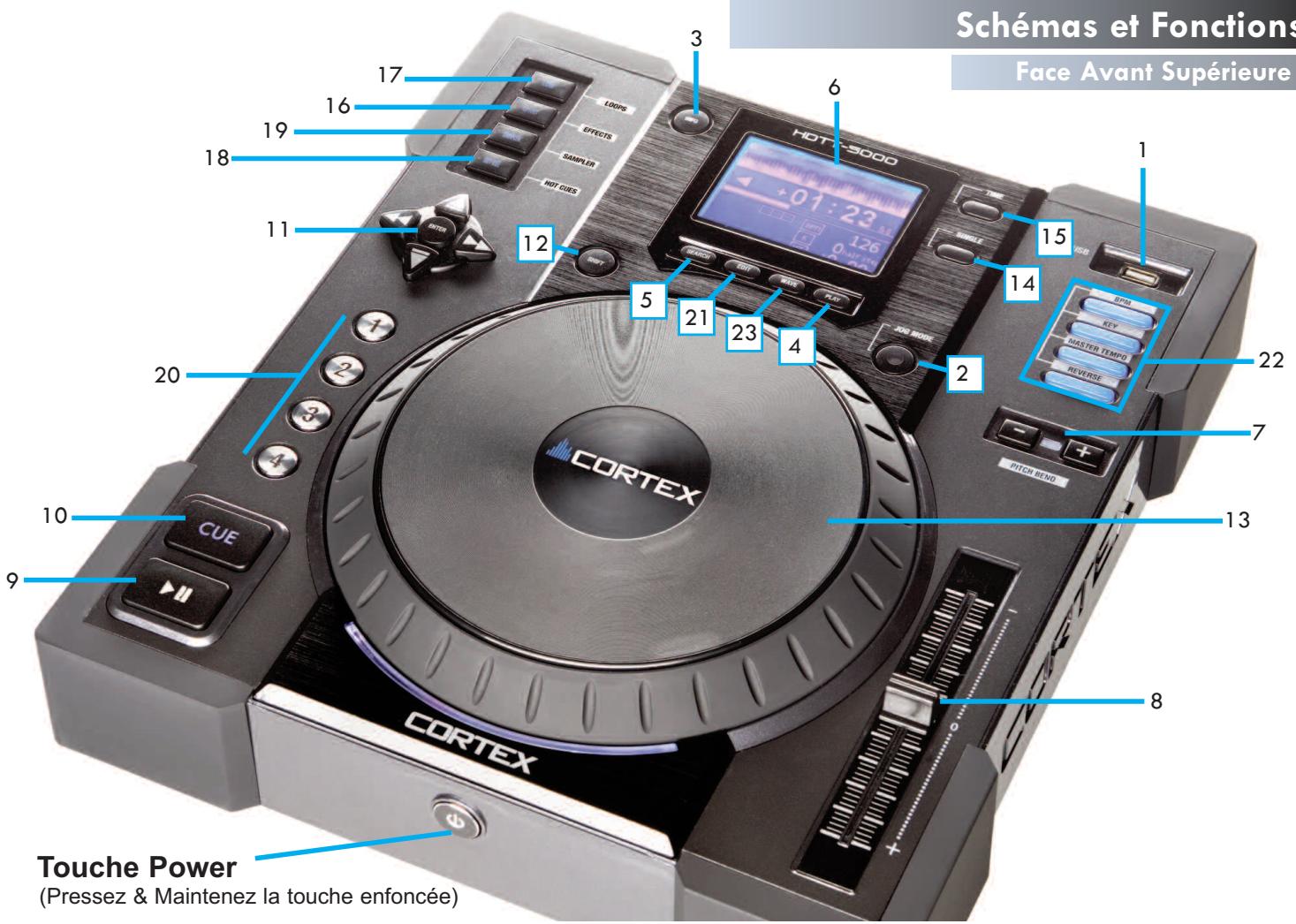

Ces connecteurs permettent le branchement en Maitre/Esclave de deux HDTT-5000 afin de partirager les mêmes périphériques de stockage. Sélectionné le mode Maitre ou Esclave en positionnant le selecteur sur « M » pour Maitre et « S » pour Esclave. Le lecteur Maitre fournira alors les sorties audio des 2 lecteurs. Connectez les cordons audio (RCA) sur cet apparéil.

1. Port USB (type A)

Ce port est utilisé pour la connection de périhériques de stockage USB contenant votre librarianie musicale. Périhériques appropriés (Liste non exhaustive): disques durs externes, clés USB, lecteurs MP3 portables, lecteurs/graveurs externes (CD-Audio, CD/DVD-ROM), lecteurs externes de carte mémoire & hubs USB alimentés.

2. Touche/Indicateur JOG MODE

A chaque pression sur ce bouton, la JOG WHEELonne alternative du mode PITCH BEND au mode FF/REW (Recherche Rapide Avant/Arriere). La LED est allumée lorsque le mode FF/REW est selec-tionné.

3. Touche INFO

Lorsque cette touche est enforcée, l'écran LCD affichera tous les attributs du morceau en cours de lecture. Si l'appareil est en MODE RECHERCHE, appuyez sur le touche INFO pour obtenir les attributs du fichier musical affché en surbrillance. Les touches de navigation UP/DOWN, ainsi que la JOG WHEEL, peuvent être utilisées afin de naviguer dans les attributs lorsque cela est nécessaire.

4. Touche PLAY MODE

Lorsque cette touche est enforcée, l'écran LCD reviendra à l'affichage de l'etat de la lecture en cours: nom du morceau, temps restant (Ou écoulé), pourcentage du pitch, et indicateurs visuels de temps. Cette touche peut être utilisé à tout instant, sauf lors de la phase de création de la base de données.

5. Touche SEARCH MODE

Lorsque cette touche est enforcée, l'écran LCD reviendra à l'affichage de la page de recherche: titre des morceaux, artistes, albums, genres, classifications, playlists, noms de fichier, ou criteres de recherche. Cette touche peut être utilisé à tout instant, sauf lors de la phase de création de la base de données.

6. Ecran LCD

Cet écran LCD matriciel 192 × 128 permet d'afficher différentes informations: nom du morceau/courbe wave, dossiers, paramètres de configuration & information de recherche. Le contraste est régliable dans le menu Edit.

7. Indicateur PITCH ON/OFF & Touches PITCH BEND

Le fait d'appuyer simultanément sur les touches PITCH BEND (+) & PITCH BEND (-) activera le mode permettant de modifier la vitesse de lecture via: les touches PITCH BEND, le PITCH CONTROL linéaire & la JOG WHEEL. Le PITCH est activé lorsque la LED est allumée. Une correction momentanée du PITCH peut être effectue en appuyant sur les touches PITCH BEND (+) ou PITCH BEND (-). La graduation du PITCH CONTROL peut être modifiée en appuyant sur SHIFT & PITCH BEND (+) ou PITCH BEND (-), et ce en même temps. La graduation du PITCH s'affichera en bas à droite de l'écran LCD.

8. Potentiomètre PITCH CONTROL (Réglage de Vitesse de Lecture)

Ce potentiemetre linéaire, permet d'augmenter le tempo durant la lecture lorsqu'il est déplace vers (+), à l'inverse le tempo diminue lorsqu'il est déplace vers (-).

9. Touche/Indicateur PLAY/PAUSE

L'indicateur à LED est allumé lorsque l'appareil est en mode PLAY (Lecture). En mode PAUSE, celui-ci clignote.

10.Touche/Indicateur CUE

L'indicateur à LED est allumé lorsqu'un POINT CUE y a été méorisé.

11. Touches de NAVIGATION

Ces touches permettent de naviguer dans les différents menus & options de l'HDTT-5000. Selon le mode dans lequel se trouve l'appareil, ces touches auront différentes fonctions.

12. Touche SHIFT

En conservant la touche SHIFT enforcée, vous aurez accès à d'autres fonctions en appuyant sur certaines touches de l'appareil.

13. JOG WHEEL (Molette)

La JOG WHEEL contrôle plusieurs fonctions de l'appareil, elle peut être ainsi utilisé afin de naviguer dans les menus, dans le morceau en cours de lecture et permet aussi de modifier la vitesse lecture (Pitch). Le fonctionnement de la JOG WHEEL dépend du mode opératione assigné, ainsi que de l'état de selection des fonctions PITCH ON/OFF & JOG MODE.

16. Touche SINGLE

Lorsque cette touche est enforcée momentanément, le mode de lecture (SINGLE ou CONTINUE) s'affichera sur chaque écran LCD. Pour chan-ger le mode lecture, maintenez enforcée la touche SHIFT et appuyez simultanément sur la touche SINGLE, du côte souhaité. Le nouveau mode lecture (SINGLE or CONTINUE) s'affichera sur l'écran LCD.

17. Touche TIME MODE

Cette touche permet de changer le mode affichage temps TIME REMAINING (Temps restant) ou TIME ELAPSED (Temps écoulé). En appuyant une fois sur la touche TIME MODE, vous changez celui-ci sur les deux cotés de l'appareil. Vous pouze aussi, en maintainant enforcée la touche SHIFT (Du côté où vous souhaitez modifier l'affichage du temps), et en appuyant simultanément sur le touche TIME changer l'affichage du temps.

18. Touche DSP

Cette touche active le menu DSP. A partir de ce dernier, différents effets DSP, tels que filtré, flange, écho... peuvent être activés & écrites simultanément. Toute modification peut être saugardée et rappelée pour un usage ultérieur.

19. Touche Loops (Boucles parfaites)

Cette touche active le menu loop. 4 bocles peuvent être éditiées et sauvégardées par morceau, et au-delà de la création d'une boute, les points in (Entrée) & out (Sortie) peuvent être édités à la volée.

20. Touche Hot Cue

Cette touche active le menu Hot Cue. 4 hot cues sont disponibles par morceau et peuvent être sauvégardés.

21. Touches Samples (Echantillons)

Cette touche active le menu sample. 4 samples peuvent être utilisés en permanence.

22. Touches Multi-fonctions (1-4)

La fonction de ces touches dépend de la fonction sélectionnée. Nous vous recommendons de prendre connaissance des spécificités de chaque menu afin d'appréhender le fonctionnement de chaque touche.

23. Touche Edit

Cette touche active le menu edit. Vous pouvez gérer certaines fonctions telles que: graduation du pitch range, sélection du périphérique, création de courbe/wave & réglage de l'horloge interne de l'appareil.

24. Touches BPM/Key Adjust/Master Tempo

Ces touches activent les fonctions dépendantes du réglage de pitch (Vitesse de lecture). BPM affiche les Battements Par Minute de chaque morceau, et reflète tout changement de vitesse. Le Key modifie la tonalité sans modifier la vitesse de lecture. Le Master Tempo permet de modifier la vitesse de lecture sans modifier la tonalité. La gestion du BPM est compatible lors de l'utilisation de l'une de ces deux fonctions.

25. Touche Wave

Cette touche active l'affichage de la Waveform (Representation visuelle du flux audio du morceau en cours de lecture) sur l'écran LCD. La portion audio, alors représentée, est régliable de 5 à 40 secondes.

ETAPE1

Connectez le bloc d'alimentation secteur à l'embase pour alimentation située à l'arrière de l'appareil. Passez le cable dans le crochet de sécurité située juste à coté de l'embase d'alimentation. Bloquez le crochet, ce qui empêchera le cable de se débrancher par accident.

Fig 1.1 - Branchement de l'alimentation

ETAPE 2

Connectez les cordons RCA sur les deux sorties audio d'un côté, puis sur votre table de mixage de l'autre côté. Notez que la sortie "Audio outputs 1" fournit le son venant du contrôleur de gauche et la sortie "Audio outputs 2", le son de la partie droite du contrôleur.

Fig 1.2 - Connexions Audio

ETAPE3

Connectez votre péripérisque USB principal au port USB à l'arrière de l'appareil. Vous pouvez y connecter tout péripérisque USB (Ne demandant pas de pilote d'installation spécifique) formaté en FAT32, NTFS, ou HFS+. Vous pouvez également y connecter un Hub USB auto-alimenté (Avec un bloc secteur externe) pour augmenter le nombre de port USB. Si vous le désirez, vous pouvez également connecter un péripérisque sur le port USB en face avant de l'appareil.

Fig 1.3 - Connexions USB

CONNEXIONS CONSOLE DE MIXAGE
Fig 1.4 - Connexion Maitre/Esclave (Master/Slave)

ETAPE4

Appuyez sur le bouton

Power, situé au centre de la face avant, pendant au moins une seconde. Si ce temps n'est pas respecté, l'appareil pourrait ne pas démarrer correctement. L'appareil prendra environ 5 secondes pour démarrer et détecter les périphériques connectés.

Fig 1.5 - Mise sous Tension (ON)

Sélection des Périphériques & Création de la Base de Données

ETAPE 1 - SELECTION DU PERIPHERIQUE

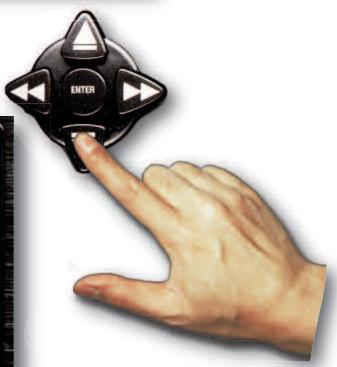

Lorsque ce menu s'affiche, sélectionnez le périphérique auquel vous désirez acceder, et ce, des deux côtés. Utilisez les touches de navigation pour vous déplacer dans la liste, appuyez sur Enter pour le sélectionner.

Si nécessaire, vous pouvez connectez d'autres périphériques USB sans éteindre l'appareil.

Notez que lorsque vous avez sélectionné un périphérique sur un côté, vous devrez attendre que la création de la base de données soit terminée avant de selectionner un autre périphérique du côté opposé. Le côté opposé affichera "Attendre l'autre côté".

ETAPE 2 - INDEXATION

Une fois le périphérique seLECTIONné, l'appareil va rechercher si une base de données existe déjà sur le périphérique. Si vous utilise ce périphérique pour la première fois avec l'HDTT-5000, l'appareil vous demandra si il doit creer ou non cette base de données qui vous permettra de rechercher en quelques secondes les morceaux stockés dans ce périphérique. Si le périphérique a déjà été utilisé avec l'HDTT-5000, allez directement au paragraphe “ Vérification”.

Si vous voulez creer la base de données avec l'HDTT-5000, selec-tionné " Oui".

Durant cette période d'indexation, l'appareil créé une base de données basées sur les informations représentant dans chaque filchier de type MP3 (informations de type ID3 tags). La durée de cette procédure dépend directement de la quantité de morceaux stockés dans le périphérique. Si vous utilisez un disque dur de plus de 20 Go, ou tout autre périphérique NTFS, nous vous conseillons d'utiliser le logarithiel de Création de Base de données Cortex qui sera plus rapide (Surtout avec un processeur puissant). Le logarithiel Cortex Database Creation ("CDC") est disponible GRATUITEMENT à l'adresse suivante: http://www.cortex-pro.com.

Vous pouvez annuler l'indexation en cours en appuyant sur la touche Info.

VERIFICATION

Si vous pérIPHERique a déjà été indexé, l'appareil vous demandera si vous désírez vérifier ou non la base de données déjà existante. Pour chaque ajustant de fichiers dans le périvérique de stockage, vous devrez utiliser cette fonction de vérification si vous voulez que vos nouveaux fichiers soient visibles lors des recherches de morceaux. Vous pouvez également faire cette vérification avec le calculi "CDC" prescrit.

Nous vous recommendons l'utilisation du logiciel "CDC" afin d'effectuer cette vérification rapidement (Plus rapide qu'avac l'HDTT-5000).

Fig 2.1 - Sélection du Périphérique USB pour les Appareils Maitre (Master) & Esclave (Slave)

Fig 2.2 - Sélectionnez 'YES' afin de créé la Base de Données
Fig 2.3 - Ecran durant la Creiation de la Base de Données

Fig 2.4-A chaque ajout d'un fichier dans votre périphérique de stockage, veuilles vérifier la base de données afin d'indexer les morceaux récemment ajoutés

Firmware Updates

Section 16: Mises à jour du Propgiel

Une des plus puissantes caractéristiques de l'appareil HDTT-5000 est la possibilité de mettre à jour son programme interne. Ces mises à jour mettront une optimisation permanente & continue des fonctions, ainsi que la correction de dysfonctionnements évientuels.

Des mises à jour seront disponibles régulièrement sur le site http://www.cortex-pro.com.

Nous vous recomman donc de télécharger chaque nouvelle mise à jour afin de vous garantir une fonctionnalité optimale, ainsi qu'une compatibilité plus importante.

Pour vérifier la version installée du propxicel:

1. Mettre l'appareil HDTT-5000 sous tension et NE CONNECTER AUCUN PERIPHERIQUE.
2. Au moment où l'appareil vous demande "Connectez Périphériques", appuyez sur la touche INFO.
3. L'écran affichera la version du progiciel installée dans l'HDTT-5000.

Pour télécharger la mise à jour duprogiciel, suivre les étapes suivantes:

1. En utilisant UNIQUEMENT Internet Explorer, téléchargez sur votre ordinateur la dernière mise à jour disponible sur le site http://www.cortexpro.com. D'autres sites de téléchargement pourrait proposer le même service mais avec un changement de l'extension du fichier: dans ce cas l'appareil ne reconnaître pas la mise à jour.
2. Copiez le fichier à la racine de votre périphérique de stockage USB connecté à votre ordinateur.
3. Déconnectez le périphérique de stockage USB de votre ordinateur puis connectez le au HDTT-5000. Sélectionnez ce périphérique dans le Menu des Périphériques (Device Menu). Important! Assurez vous de la stabilité de votre alimentation. Aucune déconnection ou coupure de courant ne sera supportée durant la mise à jour.
4. Lorsque l'appareil HDTT-5000 détecte la mise à jour duprogiciel disponible sur la racine d'periphérique, il vous demandera si vous pouze ou non installerer cette mise à jour. Répondez: OUI. Si la version de la mise à jour présente dans le periphérique de stockage est la même, ou plus ancienne, que celle déjà installée, elle sera ignorée.
5. La mise à jour s'effectuera en 8 étapes. Cela ne prendra que quelques minutes. Si l'alimentation est coupée pendant ce processus ou le périphérique USB débranché, le programme interne de l'appareil pourrait être sérieusement endommagé.
6. Lorsque la mise à jour est terminée, l'appareil s'éteindra tout seul. Vous devrez alors appuyer sur Power pour le rallumer. Dès le redémarrage, le nouveau propiciel installé prendra effet. Vous pouvez effacer le fichier de mise à jour de votre péripérisque de stockage, ou le laisser (Il ne sera pas détecté une nouvelle fois).

Fig 3.1 - Détection automatique d'une mise à jour, requête d'installation

Fig 3.2 - Installation de la mise à jour en 8 étapes

Fig 3.3 - Extinction complete de l'appareil à l'issue de l'installation de la mise à jour

1. Généralités

Type d'appareil....Contrôleur de Musique Numérique
Formats compatibles.. MP3, WAV, CD-Audio
Format MP3. .8 kbps 320 kbps, CBR/VBR, 44.1 kHz
Format WAV. .44.1 kHz, 16 bit stéreo
Démarriage de lecture instantané. ..<0.1 seconde
Sélection Pitch. .4, 8, 16, 24%
Precision Pitch. ..0.05% at 4 and 8% ..0.1% at 16 and 24%
Alimentation..AC 100~240V, 50/60 Hz
Consommation électrique.. .12 watts
Température de fonctionnement... +5^ C to +35^ C (+41°F- +95°F)
Taux d'humidité de fonctionnement.. .5-85%
Poids. ..10 lbs ..4.54 kg
Dimensions.. .3.25"H x 14.25"L x 12.25"W inches ...83 x 362 x 311 mm

2.Sortie Audio

Sortie Audio. 4 Voies (2x2)
Niveau de sortie. 1.2 V RMS (1 kHz, 0dB)
Connecteurs Sortie. RCA Assymétrique
Bande passante. 20 Hz - 22 kHz
Rapport Signal/Bruit. .90dB
Distorsion harmonique totale. <0.05%

3. USB interface section

Connecteur USB....Type A & B Protocoles USB acceptes.1.0, 1.1 (Full Speed) & 2.0 (Hi-Speed) Nombre de ports USB....7 Nombre maximum de périhériques connectés (Via un hub USB & vendus séparation).4 (+ Clavier) Systèmes de fichiers compatibles.FAT32, NTFS, HFS+, CDFS, UDFS

4. Accessoires Livrés avec l'Appareil

Alimentation. 1
Manuel d'utilisation. 1
Adaptateur Ipod Mini/Nano. 2

1. Pièces Remplaçables (Références nécessaires pour les commandeur auprès de GCI Technologies)
   Alimentation....USA 093-458-R
   ...Europe.093-323-R
   ...UK.093-457-R.

Crocket pour cordon d'alimentation. 003-807-R Bouton de Pitch. 002-60-R

Pour toute intervention sous garantie ou hors garantie sur votre appareil Cortex en France, si vous avez besoin de pieces de rechange, d'une notice d'utilisation ou d'accessoires, veuilles contacter le numero de téléphone suivant :

[phone]

Le matériel doit être returné chez vous revendeur Cortex. L'appareil doit obligatoirement être arrivapagné de la copie de la facture d'achat. Pour plus d'information sur la garantie, veuillez vous reférer à la page de garantie de ce manuel.

Pour tout intervention technique en dehors de la France, veuilles appeler la filiale GCI la plus proche de votre domicile (Liste ci dessous).

Pour plus d'informations, visitez le site de Cortex: http://www.cortex-pro.com
