| Type de produit | Amplificateur de puissance audio |
| Marque | CLASSE AUDIO |
| Modèle | CA-5100 |
| Dimensions (L x H x P) | 445 mm x 171 mm x 470 mm |
| Poids net | 34 kg |
| Poids emballé | 40 kg |
| Tension d'alimentation | 100/120/230/240 V AC (selon pays, réglé en usine) |
| Consommation électrique (max) | 684 W (norme IEC 60065) |
| Consommation électrique (moyenne) | 204 W |
| Puissance de sortie | 100 W/canal RMS @ 8 Ω (tous canaux en service) ; 200 W/canal RMS @ 4 Ω |
| Réponse en fréquence | 10 Hz - 22 kHz (+0/-0,1 dB) ; 10 Hz - 155 kHz (+0/-3 dB) |
| Rapport signal/bruit | 105 dB |
| Distorsion harmonique totale + bruit | 0,003 % @ 8 Ω (non pondéré, 0,8 Vrms/1 kHz en entrée) |
| Gain en tension | 29,1 dB |
| Sensibilité d'entrée | 1 Vrms pour puissance max @ 8 Ω |
| Impédance d'entrée | 100 kΩ |
| Entrées audio | Symétriques (XLR) et asymétriques (RCA) |
| Sorties enceintes | Bornes vissantes (acceptent fil nu, fourches, cosses) |
| Fonctions de protection | Protection contre surcharge, courant continu, tension secteur hors tolérance, température excessive |
| Fonctions de commande | Infrarouge (IR), DC Trigger (5-12 V), RS-232, CAN Bus |
| Mode veille | Oui (consommation réduite) |
| Fusible secteur | MDA à fusion retardée : 12 A (100/120 V) ou 10 A (230/240 V) |
| Température de fonctionnement | Inférieure à 40 °C ambiante, bonne ventilation requise |
| Entretien et nettoyage | Chiffon doux non pelucheux, alcool isopropylique (ne pas appliquer de liquide directement) |
| Pièces détachées et réparabilité | Aucune pièce réparable par l'utilisateur ; contactez revendeur agréé Classé pour toute intervention |
FOIRE AUX QUESTIONS - CA-5100 CLASSE AUDIO
Questions des utilisateurs sur CA-5100 CLASSE AUDIO
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Amplificateur audio au format PDF gratuitement ! Retrouvez votre notice CA-5100 - CLASSE AUDIO et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CA-5100 de la marque CLASSE AUDIO.
MODE D'EMPLOI CA-5100 CLASSE AUDIO
Manuel d'utilisation
CA-5100
Amplificateur de Puissance
Le symbole de l'éclair terminé par une flèche 'une tension électrique « dangereuse » non isolée à l'intérieur de l'appareil, suffisante pour entraîner l'électrocution des personnes.
Le symbole du point d'exclamation e conseils et indications importantes dans le manuel accompagnant l'appareil.
Le symbole « CE » (ci-contre, à gauche), indique que l'appareil a reçu le total agrément des normes de la Communauté Européenne concernant ses caractéristiques électromagnétiques (EMC, Electromagnetic Compatibility) et basse tension (LVD, Low Voltage Directivity).
Tous les appareils Classé sont conçus en totale conformité avec les directives internationales concernant les restrictions d'utilisation de substances dangereuses (RoHS) pour l'environnement, dans les équipements électriques et électroniques, ainsi que pour le recyclage des matériaux utilisés (WEEE, pour Waste Electrical and Electronic Equipment). Le symbole du conteneur à ordures barré par une croix indique la compatibilité avec ces directives, et le fait que les appareils peuvent être correctement recyclés ou traités dans le respect total de ces normes.
Remarque
Toute l'équipe Classé a pris un soin particulier pour que cet appareil représenté pour vous un véritable investissement. Nous sommes fiers de vous annoncer que tous les appareils Classé ont reçu officiellement l'agrément des normes de la Communauté Européenne (CE).
Cela signifie que votre appareil Classé répond aux normes de sécurité et de fabrication les plus draconiennes du monde. Le symbole « CE » signifie que votre acquisition satisfait ou dépasse les normes de la Communauté Européenne quant à sa qualité de fabrication spécifique et individuelle et au respect total de votre sécurité.
Cet appareil a été testé et satisfait totalement aux normes concernant les appareils numériques de Classe B, selon le chapitre 15 des normes FCC. Ces limites concernent une protection raisonnable contre les risques d'interférences dans une installation résidentielle. Cet appareil génère, utilise et peut rayonner une énergie radiofréquence, ce qui, s'il n'est pas installé selon les instructions contenues dans ce manuel, peut générer des parasites dans les radiocommunications. Cependant, il n'y a aucune garantie que de telles interférences ne se produisent pas dans certains cas d'espace. Si vous constatez de telles interférences sur la réception radio ou télévision, ce qui peut être mis en évidence en éteignant puis rallumant cet appareil, nous vous encourageons à les éliminer en essayant une des procédures suivantes :
- Réorientez ou déplacez l'antenne de réception.
- Éloignez plus les appareils de réception et cet appareil les uns des autres.
- Branchez cet appareil dans une prise d'alimentation secteur d'un circuit différent de celui alimentant les appareils de réception.
- Contactez un technicien agrée radio/TV pour assistance.
ATTENTION : Des modifications sur cet appareil, non expressément approuvées par son constructeur, annulent totalement la responsabilité de ce dernier et la garantie sur l'appareil.
Les informations contenues dans ce manuel sont sujettes à modification sans préavis. La dernière version de ce manuel (en anglais) est en permanence disponible sur notre site Internet à l'adresse http://www.classseaudio.co
Attention :
Veuillez lire et observer toutes les instructions et recommandations de ce manuel d'utilisation, ainsi que celles inscrites sur l'appareil lui-même. Conservez soigneusement ce manuel d'utilisation.
- Ne tentez pas de réparer vous-même cet appareil. Neôtez pas son capot, pour qu'il raison que ce soit. Un appareil ouvert, sur tout s'il est encore branché sur le secteur, présente un danger d'électrisation mortelle. Adressez-vous toujours à un technicien qualifié et/agréé.
- Pour éviter tout risque d'incendie ou d'électrocution, ne jamais exposer l'appareil à la pluie ou l'humidité. Si un liquide pénètre dans l'appareil, débranchez-le immédiatement de l'alimentation secteur et apportez-le chez votre revendeur Classé pour un examen approfondi.
- Ne posez pas cet appareil près d'une source de chaleur, un radiateur, bouche de chauffage, etc. Évitez-lui aussi les rayons directs du soleil.
- Branchez l'appareil sur une tension d'alimentation secteur correcte. L'emballage externe et une étiquette en face arrêtée à côté de son numéro de série indiquent la tension correcte. L'utilisation d'une tension différente peut endommager l'appareil et annule sa garantie.
- Le câble d'alimentation secteur doit être disposé de telle manière qu'il ne puisse être piétiné ou pinçonné par des objets posés dessus ou à côté. Ne tirez pas non plus dessus, pour débrancher la prise notamment. Si vous notez une quelconque déterioration de ce câble, débranchez-le et portez-le chez votre revendeur agréé, pour son examen, son éventuelle réparation ou son remplacement.
- Si vous n'utilisez pas l'appareil pendant une certaine période (vacances, etc.), vous devez le débrancher de son alimentation secteur afin d'éviter tout problème pouvant survenir d'une surtension ou d'un orage, par exemple.
- NE JAMAIS faire pénétrer le moindre liquide à l'intérieur.
- NE JAMAIS poser de récipient contenant du liquide sur cet appareil.
- NE JAMAIS bloquer ses ouies ou ses radiateurs de ventilation.
- NE JAMAIS court-circuiter le moindre fusible.
- NE JAMAIS replacer un fusible par un autre de type ou valeur différents.
- NE JAMAIS tenter de réparer vous-même cet appareil. Si un problème survient, contactez immédiatement votre revendeur/agréé Classé.
- NE JAMAIS exposer cet appareil à des températures extrêmes, trop hautes ou trop basses.
- NE JAMAIS faire fonctionner cet appareil dans une atmosphère explosive.
- TOUJOURS débrancher les appareils électroniques de précision pendant les orages.
Veuillez noter ci-dessous le numéro de série de votre nouveau maillon Classé, pour future référence.
Numéro de série :
Sommaire
Bienvenue dans la famille Classe 27
Un mot concernant l'installation 27
déballage de votre amplificateur de puissance 28
Installation 28
aeration. 28
installations personnalisées 29
numéro de série 29
Enregistrez notre achat! 29
tension d'alimentation 29
période de stockage 30
Veillez à lire ce manuel. 30
conception sophistiquée des circuits 31
tests d'écoute intensifs 31
longévité extraordinaire 32
protection totale 32
Face avant. 33
Face arrière 35
Réglage initial 40
Configuration du fonctionnement symétrique/asymétrique 40
configuration du délié de mise sous tension/n° de l'amplificateur.... 41
Entretien 42
Problèmes de fonctionnement 43
Spécifications 45
Dimensions 46

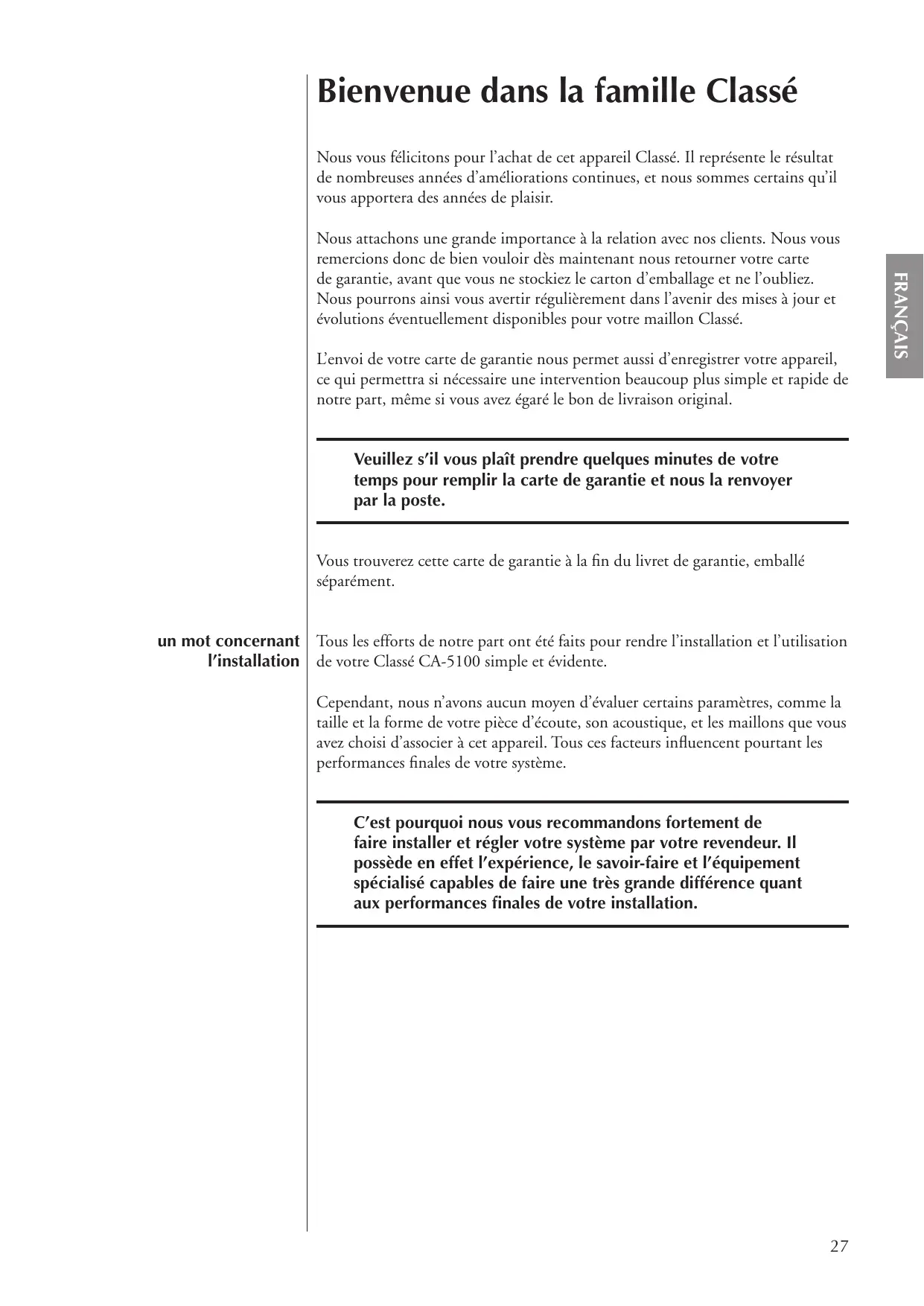

Bienvenue dans la famille classé
Nous vous félicitons pour l'achat de cet appareil Classé. Il représente le résultat de nombreuses années d'améliorations continues, et nous sommes certains qu'il vous apportera des années de plaisir.
Nous attachons une grande importance à la relation avec nos clients. Nous vous remercions donc de bien vouloir nous retourner votre carte de garantie, avant que vous ne stockiez le carton d'emballage et ne l'oubliez. Nous pourrons ainsi vous avertir régulièrement dans l'avoir des mises à jour et évolutions éventuellement disponibles pour votre appareil Classé.
L'envoi de votre carte de garantie nous permet aussi d'enregistrer vos appareil, ce qui permettra si nécessaire une intervention beaucoup plus simple et rapide de notre part, même si vous avez égaré le bon de livraison original.
Veuillez s'il vous plaît prendre quelques minutes de votre temps pour remplir la carte de garantie et nous la renvoyer par la poste.
Vous trouverez cette carte de garantie à la fin du livre de garantie, emballée séparément.
Un mot concernant l'installation
Tous les efforts de notre part ont été faits pour rendre l'installation et l'utilisation de votre Classé CA-5100 simple et évidente.
Cependant, nous n'avons aucun moyen d'évaluer certains paramètres, comme la taille et la forme de votre pièce d'écoute, son acoustique, et les maillons que vous avez choisi d'associer à cet appareil. Tous ces facteurs influencent pourtant les performances finales de votre système.
C'est pourquoi nous vous recommandons fortement de faire installer et régler votre système par votre revendeur. Il possède en effet l'expérience, le savoir-faire et l'équipement spécialisé capables de faire une très grande différence quant aux performances finales de votre installation.
Déballage de votre amplificateur de puissance
Déballage et installation
Déballez soignement l'amplificateur de puissance selon les instructions fournies, puis retirez tous les accessoires du carton.
Important!
Conservez l'emballage et tous ses éléments internes pour tout transport futur de votre appareil Classé. L'utilisation de tout autre emballage pourrait endommager l'appareil, dommages non couverts par la garantie.
installation
Deux options s'offrent pour l'installation d'un amplificateur de puissance : soit près des enceintes acoustiques, ce qui sous-entend de longs câbles de connexion avec le préamplificateur ; soit près du préamplificateur, ce qui sous-entend de longs câbles vers les enceintes acoustiques.
Bien que ces deux solutions puissent donner d'excellents résultats, nous vous suggérons plus volontiers de désirir la première, et ce pour deux raisons. Premièrement, la qualité du signal se dégrade plus rapidement lorsque celui-ci doit vehiculer simultanément une tension et un courant élevés, ce qui sous-entend que les câbles des enceintes acoustiques doivent être les plus courts possibles. Deuxièmement, les amplificateurs de très haute qualité utilisent des alimentations surdimensionnées qui générent inévitablement une certaine dose de rayonnement magnétique. Or, ceux-ci doivent théoriquement rester raisonnablement éloignés des maillons-sources les plus sensibles.
L'installation la plus simple se trouve dans un meuble-rack spécial, à côté des autres maillons; nous vous conseillons de le placer au pied du rack, au-dessous du préamplificateur et des diverses sources, dont il sera ainsi le plus éloigné. Cet emplacement garantit aussi une meilleure stabilité au meuble, puisque c'est certainement l'objet le plus lourd qui y est posé.
Notez qu'une longueur suffisante doit être prévue pour tous les câbles de liaison et le câble d'alimentation secteur, derrière le CA-5100. Nous vous suggérons de laisser un espace d'au moins 20 centimètres derrière l'amplificateur de puissance pour permettre leur passage sans risque de torsion ou d'arrachage.
aération
Votre amplificateur de puissance Classe D génère une certaine quantité de chaleur, en fonctionnement normal. Laissez un espace d'une quinzaine de centimètres tout autour de l'appareil et au-dessus de lui, afin de permettre la dissipation de cette chaleur par simple circulation d'air. Évitez de le poser sur une surface non plane (tapis, par exemple).
| installations personnalisées | Les illustrations cotées de l'appareil sont Presents à la fin de ce manuel, afin de vous aider en cas d'installation particulière, et d'encastrement dans un meuble sur mesure (voir le chapitre Dimensions). Un kit de montage en rack spécifique, en option, est disponible pour cet apparéil. Contactez votre revendeur agrée Classé pour de plus amples informations. |
| numéro de série | Le numéro de série de votre amplificateur de puissance se trouve en face arrêté de l'appareil. Veuillez notes et reporter ce numéro sur la page « Instructions importantes concernant la sécurité » de ce manuel, pour toute future référence. |
| enregistrez votre achat! | Puisque vous venez de trouver et de noter le numéro de série, c'est le moment de replir la carte de garantie! Veuillez enregistrer votre achat afin que nous puissions vous averir des futures évientuelles mises à jour et améliorations le concernant. |
| Cela ne vous prendra qu'une minute. Faites-le maintainant, avant d'oublier... | |
| tension d'alimentation | Le CA-5100 est réglé en usine pour fonctionner sur une tension d'alimentation secteur de 100 V, 120 V, 230 V ou 240 V AC, suivant le pays pour lequel il est vendu (uniquement 230 V dans les pays de l'Union europeenne, selon les normes CE). Cette tension d'alimentation ne peut pas être modifiée par l'utilisateur ou le revendeur. |
| Assurez-vous que l'étiquette présente en face arrêté indique bien la tension d'alimentation presente à votre domicile. Une mauvaise tension d'alimentation peut endommager votre apparéil irremédiablement. | |
| Attention: | Le réglage de la tension d'alimentation secteur de votre apparéil ne peut être modifié par vos soins. Il n'y a pas de pièces susceptibles d'être modifiées par l'utilisateur à l'intérieur de l'appareil. Veuillez vous adresser à un technicien agréé par Classé (revendeur). |
| Si la tension d'alimentation indiquée n'est pas correcte, contactez immeditatement votre revendeur agréé Classé. | |
| Le CA-5100 peut être alimenté sans problème sur une ligne électrique domestique de courant alternatif 15 ampères. Si d'autres apparéils sont branchés sur cette même ligne, leur consommation respective doit toutes soit être prise en compte. |
Le CA-5100 possède un circuit de protection contre les variations importantes de tension, à la hausse comme à la baisse.
- Au démarrage : la tension d'alimentation doit se trouver dans une fourchette comprise entre approximativement – 15 % et + 10 % de sa valeur nominale, sinon l'appareil ne s'allumera pas. Par exemple, un appareil conçu pour fonctionner sur 120 V requiert une tension d'alimentation effective comprise entre 95 et 135 V pour s'allumer.
- Surtension pendant le fonctionnement : si la tension d'alimentation augmente de 10% ou plus pendant le fonctionnement, l'appareil se met en mode de protection et s'éteint automatiquement. La diode de mise en veille LED Standby clignote pour indiquer la mise en service de la protection.
- Sous-tension pendant le fonctionnement : si la tension d'alimentation baisse de 15% ou plus, l'appareil continue de fonctionner (à moins que cela ne présente un danger particulier pour lui), mais il ne sera plus capable de fournir les performances optimales pour lesquelles il a été conçu. La diode Standby LED se met à clignoter pour indiquer le problème.
Période de rodage
Votre nouvel amplificateur de puissance Classé ne délivrera pas la quintessence de ses performances immédiatement. Vous constaterez une première amélioration quand l'appareil aura atteint sa température normale de fonctionnement, tous ses composants internes étant alors « stabilisés ». Selon notre expérience, les changements les plus importants survennent après environ 300 heures de fonctionnement, après que l'appareil ait atteint son équilibre thermique parfait et que ses condensateurs soient parfaitement efficaces. Une fois cette période de rodage passée, votre nouveau maillon conservera ses performances optimales pendant des années.
La seule exception à cette règle concerne la situation pendant laquelle l'appareil est laissé en veille ou débranché de l'alimentation secteur pendant une longue période, ce qui se traduit par son refroidissement. Alors, suivant la durée nécessaire pour qu'il revienne à sa température de fonctionnement normale, vous devrez attendre une brève période de rodage pour qu'il retrouve ses favorables performances sonores. Mais cette remise en température n'est alors jamais très longue. Vous n'aurez fort heureusement jamais à répéter les 300 heures de période de rodage initiale.
Veuillez lire ce manuel...
Prenez les quelques minutes nécessaires à la lecture de ce manuel, afin de vous familiariser avec votre nouvel amplificateur de puissance. Nous comprenons que vous soyez impatient de brancher et d'allumer votre nouvel appareil. Mais, en lisant ce manuel et en suivant tous les conseils qui y sont prodigués, vous serez certains d'en tirer le meilleur profit et comprendrez comment tirer tout le parti de ce véritable investissement de très haute qualité.
Caractéristiques particulières
Tous les étages d'amplification analogiques des appareils Classé sont basés sur des circuits sans cette améliorés, depuis des années, grâce à un développement continu.
En démarrant avec des schémas excellents ayant fait leurs preuves depuis de nombreuses années, nous avons découvert au fil du temps plusieurs petites améliorations qui ont fini par permettre d'atteindre des performances exceptionnelles, dans une variété d'applications. Modifiant une tension d'alimentation ici, utilisant un composant légèrement différent là, nous avons ainsi pu faire la différence entre des performances excellentes, et des performances réellement hors du commun.
Ce niveau de raffinement ne peut être que le résultat d'une expérience sans équivoque, affirmée mais améliorée, et non le résultat de ceux qui passent toujours d'une notion à une autre. C'est ce qui explique la constance des performances de tous les maillons Classé (tous basés sur des étages de gain analogues), et aussi la constance des excellentes critiques et récompenses décernées par leurs propriétaires comme par les journalistes spécialisés.
Tests d'écoute intensifs
D'excellentes performances mesurées sont indispensables sur les meilleurs maillons très haut de gamme, et tous les appareils Classé y satisfont. Cependant, l'expérience a prouvé que d'excellentes performances aux mesures n'était pas suffisante pour garantir des résultats subjectivement musicaux.
C'est pour cette raison que tous les maillons Classé sont très soigneusement analysés pendant tout le processus de conception par des tests d'écoute approfondis. Nos oreilles sont toujours les meilleurs instruments de mesures de laboratoire que nous possédons, et viennent tout naturellement compléter les équipements de mesures traditionnels. Dans le but d'optimiser chacun de nos appareils, des centaines de décisions ne sont volontairement basées que sur des impressions subjectives, souvent en changeant un composant de haute qualité par un autre.
Par exemple, nous avons « écouté » une demi-douzaine de résistances à film métallique de tolérance 0,1 %, de la même valeur, provenant de différents fabricants. Les tests classiques montraient qu'elles fournissaient des résultats identiques en termes de bruit, de distorsion, etc. Cependant, invariablement, l'une d'entre elles donnait des résultats différents quant à la réaction subjective des testeurs, pendant que le produit était en cours d'élaboration. Plus rarement, un simple changement peut donner une amélioration très importante.
Multipliez donc ces améliorations par douze, ou même cent, avant que le produit ne soit finalisé et entre en production, et vous avez une amélioration globale très importante - entièrement basée sur des tests d'écoute. Vous comprendrez notamment pourquoi ceux-ci constituent les compléments indispensables à la connaissance approfondie de la technologie, chez Classé.
Longévité extraordinaire
Un autre avantage de travailler depuis des années sur les mêmes schémas de base éprouvés réside dans la connaissance que nous avons maintenant de la façon dont ils se comportent sur le long terme.
En n'utilisant que des composants de la plus haute qualité possible, mais en les utilisant à la fois avec des essais de vieillissement accéléré et une expérience sur le long terme, nous sommes capables de concevoir et fabriquer des appareils dont nous sommes certains qu'ils passeront sans problème le test du temps.
Nous sommes ainsi certains que votre nouvel amplificateur de puissance Classé vous donnera des années et des années de fonctionnement sans histoire, avec un plaisir musical intact, exactement comme les précédents appareils Classé le donnent déjà à leurs heureux propriétaires.
Protection totale
Enfin, votre nouvel amplificateur de puissance Classé intègre toute une série de circuits de protection, conçus tout à la fois pour protéger et l'amplificateur, et les enceintes acoustiques qui y sont branchées, contre tous les problèmes de fonctionnement potentiellement dangereux. D'un point de vue pratique, ces protections ne viennent jamais ni modifier, ni limiter les performances intrinsèques de l'amplificateur ; elles se contentent simplement de le placer en mode de protection dès qu'un des circuits détecte une condition de fonctionnement anormale.
Ces conditions concernent:
- surcharge présente en sortie de l'appareil
- présence de courant continu
- alimentation secteur en dehors des tolérances précitées
- température de fonctionnement excessive.
Si une de ces conditions est détectée (susceptible, en pratique, d'endommager l'amplificateur ou même les enceintes acoustiques), l'amplificateur se met automatiquement et immédiatement en mode de protection. Dans ce cas, la diode lumineuse du canal en cause Channel LED se met à clignoter, indiquant quel est le canal en cause, tandis que le son est et reste coupé tant que le problème n'est pas résolu.
Si le problème n'est pas cantonné sur un seul canal (par exemple, tension d'alimentation secteur hors norme), c'est la diode de mise en veille Standby LED qui se met à clignoter. Dans tous les cas, il sera nécessaire d'éteindre, puis de rallumer l'appareil une fois que la cause du problème aura été identifiée et réparée.

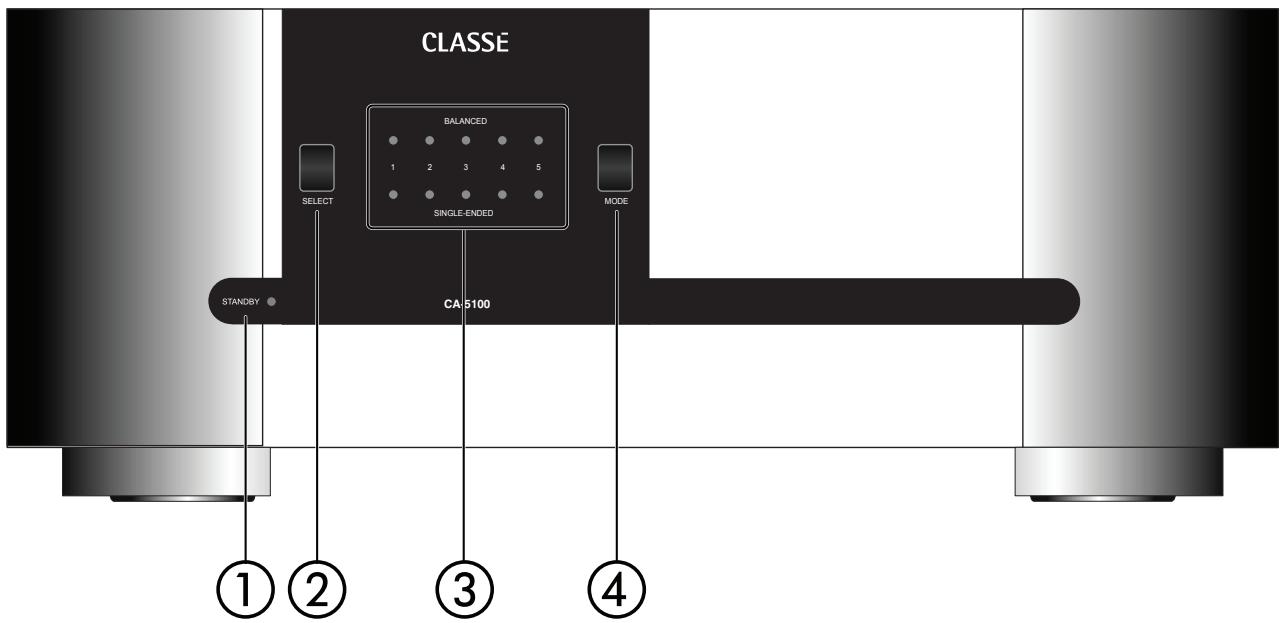

1. Touche de mise en veille standby et indicateur LED
La touche de mise en veille Standby de la face avant permet de faire basculer l'amplificateur de puissance entre son état de fonctionnement normal (dit « operate ») et son état de mise en veille (dit « standby ») qui l'éteint tout en le laissant capable de répondre aux commandes du système via n'importe laquelle des options de commande (entrée infrarouge IR, commutation courant continu Trigger, prise CAN Bus ou prise RS-232).
L'état de fonctionnement réel de l'amplificateur de puissance est indiqué par une diode LED placée au centre de la touche Standby. Dès que l'appareil est branché sur le secteur et allumé, la diode LED indique l'état suivant :
- diode allumée = mise en veille standby
- diode clignotante (à l'allumage) = initialisation
- diode éteinte = fonctionnement réel
- diode allumée (éclat atténué) = afficheur éteint
- diode clignotante (après allumage) = tension d'alimentation hors gamme
Lorsqu'il est en mode de veille Standby, les étages de gain de l'amplificateur ne sont pas alimentés. Seule une petite partie de l'alimentation et des circuits de contrôle reste sous tension, consommant relativement peu de courant. Mais comme par nature les étages de sortie véhiculent un courant élevé, ils chauffent très rapidement et sont ainsi à même de fonctionner quasi instantanément au moins de leurs performances.
Si vous envisagez de ne pas utiliser l'amplificateur de puissance pendant une période relativement longue (vacances, voyage, etc.), nous vous conseillons de le débrancher complètement de son alimentation secteur. Assurez-vous qu'il est bien en mode de veille Standby avant de débrancher cette prise.
Attention!
C'est aussi une excellente habitude que de débrancher tous les maillons électroniques sensibles pendant un orage, car un éclair tombant près de votre domicile peut se traduire par une violente surtension dans votre ligne secteur, celle-ci étant capable d'endommager les appareils les mieux protégés et les mieux conçus. Le meilleur moyen de protéger les appareils reste, dans ce cas, de les déconnecter purement et simplement de la ligne électrique.
2. Touche de sélection select
La touche Select permet de configurer (conjointement à la touche Mode) le choix des entrées symétriques ou asymétriques. Elle est également utilisée pour déterminer le début avant mise en marche effective de l'amplificateur, ou le numéro qui lui est attribué, lorsqu'il est relié à un préamplificateur Classé via une des prises de commutation DC Trigger ou le système de commande par Bus CAN.
3. Diodes LED indicatrices du fonctionnement des canaux
Chaque amplificateur possède de plusieurs diodes indicatrices Channel LED, une par canal. Elles indiquent quelle entrée est choisie pour chaque canal, soit symétrique (prise XLR), soit asymétrique (prise RCA).
Ces diodes permettent également de détecter la présence d'un problème de fonctionnement éventuel. Si une de ces diodes LED se met à clignoter en rouge, c'est qu'il y a un problème sur le canal en question. Si toutes les diodes Channel LED se mettent à clignoter, c'est que le problème survenu n'est pas spécifique à un seul canal, mais concerne tout l'amplificateur.
Si une diode Channel LED se met à clignoter en rouge, débranchez immédiatement l'amplificateur de son alimentation secteur. Vérifiez que tous les branchements, en entrées comme en sorties, sont parfaitement effectués et sûrs. Si la prise d'alimentation secteur n'est pas facilement accessible, vous pouvez presser et maintenir la pression sur la touche de mise en veille Standby pendant trois secondes pour réinitialiser l'amplificateur. Si le problème ne vous apparait pas facilement et immédiatement, ne tentez rien mais veuillez contacter votre revendeur agréé Classé.
4. Touche mode
La touche Mode est utilisée (conjointement à la touche Select) pour le besoin de l'entrée, symétrique ou asymétrique. Elle est également utilisée pour déterminer le début avant mise en marche effective de l'amplificateur, ou le numéro qui lui est attribué, lorsqu'il est relié à un préamplificateur Classé via une des prises de commutation DC Trigger ou le système de commande par Bus CAN.

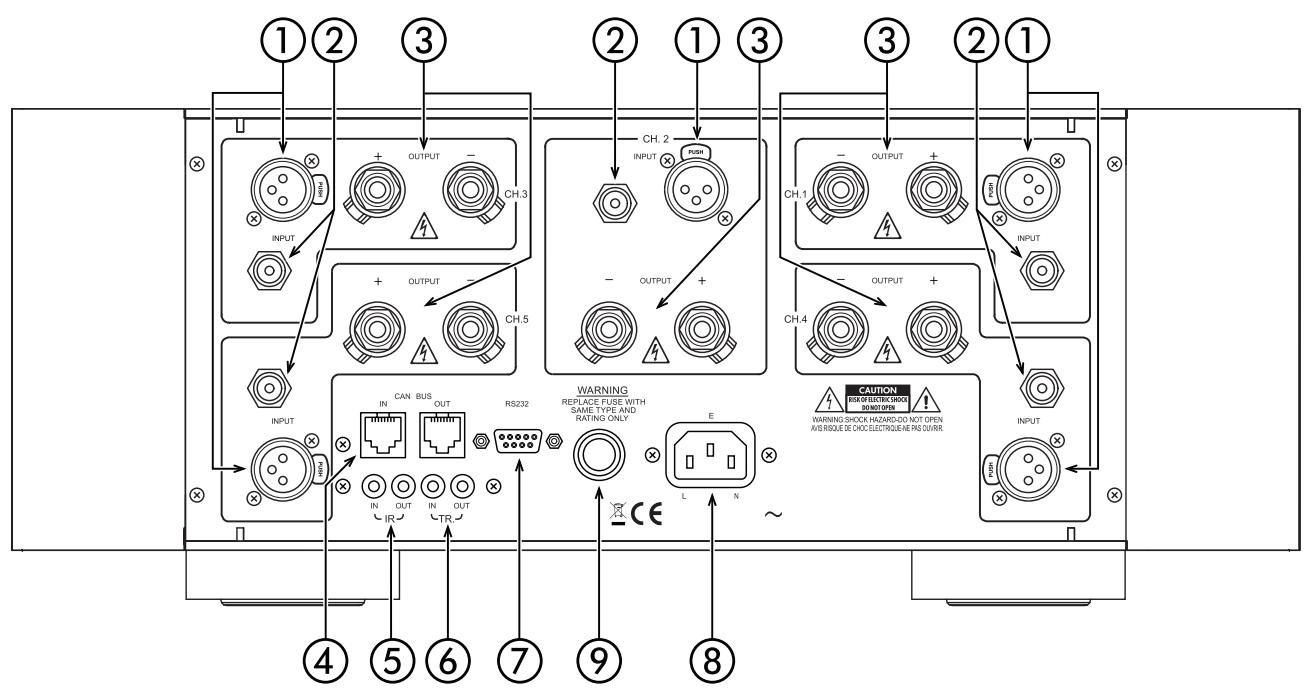

Face arrière
La description qui suit est donc une référence générale pour la prise en main de votre nouvel amplificateur. Veuillez vous reporter au chapitre suivant (intitulé « Réglage initial ») pour toutes les questions plus complètes, et notamment pour l'intégration parfaite de votre nouvel amplificateur dans votre installation.
1. Entrées symétriques (prises XLR)
Les liaisons audio en mode symétrique ont été développées à l'origine pour le monde professionnel, afin de préserver les détails les plus subtils des très faibles signaux sortant des microphones. De plusieurs années maintainant, elles sont utilisées sur les maillons Haute Fidélité très haut de gamme des salariées marques, comme Classé, afin de préserver intégralement la qualité du signal des sources.
Techniquement, les liaisons audio symétriques apportent deux avantages distincts : elles doublent la force du signal lorsqu'il voyage d'un maillon à un autre, améliorant le rapport signal-bruit de 6 dB ; elles fournissent également un excellent travail pour la réjection de tous les bruits parasites et des interférences pouvant être captées entre les maillons, que ce soit des interférences électromagnétiques (EMI) ou de fréquences radio (RFI). Dans notre monde moderne constellé de liaisons sans fil, le nombre d'interférences potentielles flottant autour de nous est incroyablement plus élevé qu'il y a quelques années – ce qui revêt une importance particulière pour profiter au moins de nos musiques et bandes sonores de films préférées.
C'est pour toutes ces raisons que nous vous conseillons d'utiliser uniquement des liaisons de type symétrique, à chaque fois que cela est possible.
Le câblage des broches d'une entrée XLR est le suivant :
Broche (pin) 1 : masse du signal
Masse externe de la prise : masse du châssis.
Ce brochage correspond à la norme officielle adoptée par l'Audio Engineering Society (AES14-1992).
Si vous utilisez votre amplificateur de puissance Classé avec un préamplificateur Classé, aucun souci : il vous suffit de vous procurer des câbles de liaison symétrique classiques, et de les brancher sur les deux appareils. Choisissez ensuite l'entrée symétrique comme indiqué plus loin dans le chapitre Réglage initial.
Si vous utilisez un préamplificateur d'une autre marque, reportez-vous à son manuel d'utilisation pour vérifier le bon câblage de ses propres prises, par rapport à celles du CA-5100. Si ces câblages ne sont pas identiques, des câbles spécifiques adaptés devront être fabriqués, ce dont votre revendeur/agréé se chargera.
2. Entrées asymétriques (prises RCA)
Les câbles asymétriques, terminés par des prises RCA, constituent la liaison de base pour les branchements analogiques des électroniques grand public. Lorsqu'il est soignement conçu et que l'on utilise de tels câbles d'excellente qualité, ce type de liaison peut fournir d'excellentes performances. Classé a dépensé des efforts extraordinaires pour que les sorties asymétriques (par prises RCA) de votre amplificateur de puissance donnent les meilleur résultats possibles. Cependant, une telle connexion ne pourrait jamais offrir la même immunité contre les interférences qu'une liaison de type symétrique - c'est pourquoi nous vous recommendons des liaisons symétriques à chaque fois que cela est possible.
Pour obtenir les meilleurs résultats possibles, nous vous conseillons de n'utiliser que des câbles blindés de la meilleure qualité possible. Contactez votre revendeur agréé Classe pour de plus amples informations à ce sujet.
3. Sorties enceintes acoustiques
Une paire de bornes vissantes acceptant cinq modes de connexion différents est disponible pour chaque canal de l'amplificateur.
Bien que les prises de votre amplificateur Classé acceptent sans problème du fil nu, nous vous conseillons vivement d'utiliser plutôt des fourches ou cosses de contact de très haute qualité, serties et/ou souduées à chaque extrémité des câbles. L'utilisation de tels connecteurs de très haute qualité garantit en effet l'absence de dépréciation du signal, et la minimisation des problèmes dus à l'oxydation progressive des brins du fil nu. Elle évite enfin tout risque de court-circuit entre les bornes adjacentes.
4. Prises de commande classé CAN bus
Ces prises type RJ-45 sont prévues pour de futures applications de commande et de télécommunication, utilisant les spécifications du système de réseau de commande développé par Classé «Controller Area Network», ou CAN.
5. Entrée et sortie infrarouge (IR)
Votre amplificateur de puissance Classe D possède deux prises type mini-jacks mono 3,5mm destinées à transmettre les commandes infrarouge (IR) utilisées désormais par toutes les télécommandes. Un code infrarouge (par exemple) existe pour passer de l'état de fonctionnement Operate à l'état de veille Standby, mais aussi, désormais, deux codes infrarouge séparés, l'un pour l'état de fonctionnement, l'autre pour l'état de veille Standby. Ces codes indépendants peuvent ainsi être utilisés pour la réalisation de « macrocommandes » avec les systèmes de télécommande les plus sophistiqués, facilitant l'utilisation de l'amplificateur de puissance dans les installations les plus complètes et les plus complexes.
Notez que la dénomination « entrée et sortie infrarouge » est fausse ! : les signaux entrés et sortis de ces prises sont électriques par nature, pas infrarouge. Mais ils sont utilisés avec des récepteurs, émetteurs et boîtiers de distribution normalisés (disponibles auprès de votre revendeur), capables de transformer un signal infrarouge en signal électrique, et vice-versa. Leur avantage est de pouvoir véhiculer les signaux de commande là où on a besoin, et avec toute la sécurité d'une liaison électrique.
Parce qu'un système de distribution de codes infrarouge est indispensable pour commander la plupart des maillons de votre système, votre amplificateur de puissance propose à la fois une entrée IR (pour sa propre commande) et une sortie IR (pour pouvoir faire transiter les mêmes signaux de commande vers un autre appareil). Ce principe s'appelle un « daisy chain »
L'amplificateur de puissance est conçu pour répondre à des commandes infrarouge de 5 volts CC (continu), la pointe de chaque mini-jack étant définie comme le positif par rapport au corps de la prise.
5 volts CC @ inférieur à 100 mA
6. Entrée et sortie de commutation type DC trigger
De nombreux maillons audio/vidéo peuvent fournir une tension continue pour commander un maillon associé. Notre amplificateur de puissance Classe D sait tirer parti de cette possibilité pour passer de son état de veille Standby à son état de fonctionnement normal automatiquement, par exemple simultanément à l'allumage du préamplificateur qui lui est associé.

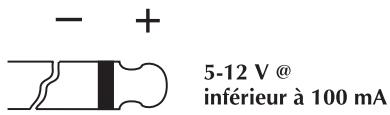

Deux mini-jacks mono 3,5 mm fournissant par ailleurs des sorties de tension continue, qui permettent de faire passer l'amplificateur de son mode de veille Standby à son mode de fonctionnement effectif Operate. Ces prises se contentent de laisser passer ou non la tension de commutation continue, sans jamais la modifier, selon le mode de chainage des maillons dit « daisy-chain », afin que vous puissiez ainsi commander éventuelles plusieurs maillons ou amplificateurs.
L'entrée de commutation Trigger réagit à la présence d'une tension continue de 5-12 V, la polarité étant la suivante :
7. Prise de commande rs-232
Cette prise type DB-9 remplit deux rôles :
- charger en mémoire un nouveau logiciel de gestion de votre amplificateur de puissance (lorsque de nouvelles fonctions sont ajoutées, par exemple).
- permettre le contrôle de l'amplificateur de puissance par des appareils de télécommande ou domotique spécialisés, tels que fabriqués par les marques i-Command™, AMX® et Crestron™.
Contactez votre revendeur agréé Classé pour de plus amples informations sur ces systèmes d'automatisation.
8. Entrée alimentation secteur AC mains
Un câble d'alimentation secteur standard normalisé IEC (fourni) doit être utilisé avec le CA-5100. Branchez-le dans la prise correspondante IEC de la face arrière, et l'autre extrémité dans une prise d'alimentation murale adaptée.
9. Fusible d'alimentation générale AC mains fuse
Votre amplificateur de puissance Classe D possède un fusible de protection général. Le cartouche du fusible d'alimentation général se trouveitué pres de la prise d'alimentation secteur, à l'arrière. Vous n'aurez normalement jamais à replacer ce fusible, mais si cette occurrence survient, débranchez le cable d'alimentation et toutes les entrées et sorties de l'appareil avant de proceder à ce remplacement, et assurez-vous de n'utiliser qu'un fusible de remplacement exactement du même type et de la même valeur que l'ancien, comme indiqué dans la section appropriée du chapitre Résolution des problèmes.
Ne jamais ouvrir votre amplificateur. Il n'y a à l'intérieur du CA-5100 aucune pièce susceptible d'être remplacée par l'utilisateur.
Danger!
Des tensions et courants électriques potentiellement dangereux subsistent à l'intérieur de l'amplificateur de puissance, même lorsque celui-ci est débranché de son alimentation secteur. N'essayez jamais d'ouvrir tout ou partie de son coffret. Il n'y a à l'intérieur aucune pièce susceptible d'être modifiée par l'utilisateur. Toutes les interventions internes sur cet appareil doivent être confiées à un revendeur/technicien qualifié et agréé par Classé.
Important :
configuration du fonctionnement symétrique/asymétrique
Réglage initial
Votre nouvel amplificateur de puissance est d'une utilisation très simple et immédiate. Veuillez simplement suivre, dans l'ordre, les quelques étapes détaillées ci-dessous afin de l'utiliser pleinement et en toute sécurité.
Le branchement sur la prise d'alimentation secteur doit toujours être le dernier branchement effectué sur votre nouvel amplificateur. De plus, c'est toujours une excellente idée que de l'allumer en dernier, dans la chaîne des différents maillons de votre système, après que ceux-ci ont été eux-mêmes allumés et aient eu le temps de se stabiliser.
Selon le même principe, il est toujours recommandé d'éteindre le ou les amplificateurs en premier, car cela élimine tout risque de transmission de signaux parasites transitoires générés à l'extinction des autres maillons, dans les enceintes acoustiques.
- Déballez chaque élément en suivant les instructions incluses dans le carton.
Procédez calmement et avec prudence, car l'amplificateur est lourd.
- Installez l'amplificateur (après avoir lu soigneusement le chapitre « Déballage et installation », au début de ce manuel), puis branchez sa prise d'alimentation secteur.
Cela sous-entend de décider de l'emplacement définitif de l'amplificateur, de s'assurer que la ventilation autour de l'appareil sera correcte. Une fois cela vérifié, vous pouvez brancher le câble secteur dans la prise (sans allumer l'amplificateur). Pour ce faire, n'utilisez pas de câble rallonge, d'autant que ceux-ci ne sont généralement pas adaptés aux caractéristiques électriques de votre amplificateur.
- Configurez votre amplificateur.
Les deux touches repérées Select et Mode vont vous permettre de configurer votre amplificateur, pour lui « indiquer » comment il doit fonctionner en pratique.
L'amplificateur étant en mode de veille Standby, une pression sur la touche Select a pour effet d'allumer les diodes Channel LED, indiquant quelle est la configuration en cours (entrée symétrique ou asymétrique) pour chaque canal de l'amplificateur.
Dès que les diodes Channel LED se mettent à clignoter, cela signifie que vous pouvez sélectionner le type d'entrée désiré, symétrique ou asymétrique, pour chaque canal. Pressez la touche Mode pour passer de l'un à l'autre mode de fonctionnement, asymétrique ou symétrique, indiqué à chaque fois par le clignotement de la diode correspondante.
configuration du délambda mise sous tension/n° de l'amplificateur
Presse de nouveau sur la touche Select pour configurer le canal suivant, et répétez cette procédure pour tous les canaux jusqu'à ce que l'amplificateur soit exactement configuré comme vous le souhaitez. Pour terminer la procédure, appuyez puis relâchez la touche Select jusqu'à ce que toutes les diodes Channel LED, pour tous les canaux, soient éteintes.
Assurez-vous que vous avez bien configuré l'amplificateur en fonction de tous les types d'entrées réellement retenus pour chacun des canaux. Vous pouvez ainsi, sans problème et en toute sécurité, utiliser n'importe laquelle des deux types de connexion, symétrique ou asymétrique, pour chacun des canaux.
Dans un système utilisant plusieurs amplificateurs Classé, vous pouvez régler le délambda, en secondes, avant que l'amplificateur ne soit effectivement allumé via un signal de commutation externe ; cela permet de déterminer exactement l'ordre d'allumage des amplificateurs, que de les laisser s'allumer en même temps. (Posséder plusieurs amplificateurs particulièrement puissants qui s'allument exactement au même moment peut entraîner une surcharge sur votre alimentation secteur, susceptible de déclencher le disjoncteur de la ligne.) Ce nombre de secondes se transforme en numéro, dans le cas d'une commutation effectuée via le Bus CAN.
Par exemple, pour régler ce délai sur deux secondes (ou pour déclarer un amplificateur déterminé comme étant le n° #2):
- Placez l'amplificateur en mode de veille Standby. (Diode Standby LED allumée).
- Pressez et maintenez la pression sur la touche Mode, jusqu'à ce que les diodes Channel LED soient allumées. Une fois cette touche relachée, les diodes clignotent, le nombre de clignotement indiquant le salarié en secondes, ou le numéro de l'amplificateur. (Par exemple, un seul clignotement indique un salarié d'une seconde, ou le n° 1 choses pour l'amplificateur).
- Si vous désirez changer ce déliai ou ce nombre, presse et maintenez de nouveau la pression sur la touche Mode, jusqu'à ce que les diodes Channel LED soient allumées.
- Tout en maintenant la pression sur la touche Mode, pressez deux fois la touche Select (ou un nombre plus grand de pressions sur cette touche, ce nombre correspondant au délai en secondes ou au numéro choisi pour l'amplificateur).
- Relâchez la touche Mode. L'amplificateur confirme votre choix en faisant clignoter deux fois (ou le nombre choisi) les diodes Channel LED.
4. Effectuez les branchements à partir du préamplificateur.
L'amplificateur étant en mode de veille Standby (ou débranché de son alimentation secteur), et en n'utilisant que des câbles de la meilleure qualité possible, effectuez tous les branchements nécessaires, de type symétrique ou asymétrique (en respectant la configuration que vous venez de définir dans l'étape 3.).
5. Effectuez les branchements des enceintes acoustiques.
Effectuez les branchements entre les sorties des enceintes sur l'amplificateur et vos enceintes acoustiques, en n'utilisant que du câble spécial de très haute qualité.
Branchez les prises noires (-) de l'amplificateur sur les prises noires (-) de chaque enceinte acoustique, et les prises rouges (+) sur les prises rouges (+) des enceintes.
En cas de bi-câblage, vous utiliserez quatre conducteurs pour chaque canal de l'amplificateur, vers chaque enceinte acoustique, avec dans ce cas une paire de conducteurs branchée sur les prises +/- du grave de l'enceinte, et l'autre sur les prises +/- du Médium-aigu de l'enceinte. Dans ce cas, vérifiez bien que vous n'avez pas interverti les conducteurs rouges (+) et noirs (-) entre l'amplificateur et les deux paires de bornes de l'enceinte acoustique.
Vérifiez soigneusement que chaque branchement est correctement et fermement assuré, sans possibilité de déconnexion accidentelle. Ne serrez tout de même pas trop fort les bornes de branchement. Vous devez pouvoir donner un petit coup sec sur chaque cable sans que celui-ci ne risque de se débrancher. Mais un serrage trop fort n'améliorera pas les contacts et risque, à la limite, d'endommager irrémédiablement les connecteurs.
6. Vérifiez deux fois chaque branchement.
Nous avons conscience que cela peut vous sembler pénible, mais vérifie encore une fois tous les branchements. La majorité des problèmes constatés proviennent de mauvais branchement. C'est seulement après cette seconde vérification que nous vous conseillons de brancher les câbles d'alimentation secteur dans les prises murales.
7. Allumez tous les autres maillons de votre système puis, après, allumez votre amplificateur.
C'est une excellente habitude à prendre que de tous les jours allumer l'amplificateur de puissance en dernier, dans la chaîne, et de toutes l'éteindre en premier. C'est en effet le meilleur moyen d'éviter tout risque de transmission de bruits parasites transitoires dans les enceintes acoustiques, susceptibles de les endommager.
Entretien
Pour ôter la poussière du coffret de votre amplificateur de puissance, utilisez un plumeau ou un chiffon très doux et non pelucheux. Pour retirer la saleté incrustée ou des traces de doigts, nous recommandons de l'alcool isopropyle et un chiffon doux. Imbibez tout d'abord très légèrement le chiffon d'alcool, puis frottez doucement la surface de l'amplificateur de pu. N'utilisez jamais de trop grandes quantités d'alcool, susceptible d'entrer à l'intérieur de l'appareil.
Attention!
Ne jamais appliquer directement de liquide sur la surface de l'appareil. Vous pourriez endommager irrémédiablement l'électronique interne.
Problèmes de fonctionnement
En règle générale, en cas de problème, contactez immédiatement votre revendeur agréé Classé. Mais, avant de contacter celui-ci, vérifiez que votre problème ne soit pas répertorié ci-dessous.
1. Il n'y a pas de son et aucune diode des canaux channel LED n'est allumée.
- L'amplificateur de puissance n'est pas branché dans sa prise secteur murale, ou il n'y a pas de courant dans la prise murale choisie. L'appareil se protégera automatiquement en cas de tension secteur inadaptée.
- Une microcoupure secteur ou une perte subite de tension peut nécessiter la réinitialisation du microprocesseur interne de l'amplificateur. Débranchez l'appareil de sa prise secteur pendant au moins 30 secondes, puis rebranchez-le et essayez de le rallumer.
- Le fusible principal a fondu. Voir le problème de fonctionnement #4, ci-dessous (ou contactez votre revendeur/agréé Classé).
- L'alimentation secteur est hors norme. Vérifiez la tension d'alimentation indiquée à l'arrière de l'appareil.
2. Pas de son, et une ou plusieurs des diodes des canaux channel LED clignotent en rouge.
- Le circuit de protection est entré eille Standby. Puis débranchez toutes ses prises, en entrées comme en sorties.
- Essayez de nouveau de pallumer l'amplificateur, en pressant la touche Standby. Si la diode LED continue de clignoter, c'est qu'il y a un problème de fonctionnement de l'amplificateur lui-même. Débranchez-le du secteur et portez-le chez votre revendeur agréé Classé pour vérification.
- Si l'amplificateur refonctionne à nouveau sans difficulté, éteignez-le et rebranchez toutes les entrées. Redémarrez l'amplificateur. Si les diodes se remettent à clignoter, c'est que le problème vient d'un des maillons placés avant l'amplificateur, et très probablement la présence d'un courant continu parasite. L'amplificateur essaie alors très normalement de protéger vos enceintes acou
3. L'amplificateur reste silencieux.
- Vérifiez que l'amplificateur bénéficie bien d'une aération suffisante, et que la température de la pièce est bien inférieure à 40°C.
- Effectuez la procédure de recherche décrite dans le paragraphe précédent, si le mode de protection est activé.
4. Le fusible secteur principal AC mains est fondu.
Il y a une procédure spécifique pour la résolution de ce problème, car la survenance – très rare – de cette fusion du fusible indique généralement un autre problème. Veuillez donc suivre, dans l'ordre, la procédure suivante :
a. Débranchez votre amplificateur de l'alimentation secteur, ainsi que tous les cables d'entrée et ceux des enceintes acoustiques, puis retirez le couvercle du fusible, en face arrêté. b. Si le fusible est bien fondu, remplacez-le par un fusible exactement de même type et de même valeur (voir ci-dessous). Le fait d'utiliser un autre type de fusible, ou d'une autre valeur (notamment plus élevé) peut entraîner des dommages irréversibles à votre amplificateur. En cas de doute, n'hésitez pas à confier cette tâche à votre revendeur/agréé Classé.
Tension d'alimentation secteur : 100/120 V CA
Type de fusible : MDA à fusion retardée (slow-blow)
Valeur : 12 ampères (12 A)
Tension d'alimentation secteur : 230/240 V CA
Type de fusible : MDA à fusion retardée (slow-blow)
Valeur: 10 ampères (10 A)
c. Après avoir remplacé le fusible et remis le couvercle de son logement, rebranchez l'amplificateur sur le secteur (n'effectuez que ce branchement) et rallumez-le, sans rebrancher aucun des autres câbles, en entrées comme en sorties enceintes. Si le fusible fond à nouveau, débranchez l'amplificateur et contactez immédiatement votre revendeur/agréé Classé. d. Si tout semble se passer correctement, placez l'amplificateur dans son mode de veille Standby et rebranchez les câbles d'entrée, puis allumez-le. Si le fusible fond à nouveau (ou que l'amplificateur se met en mode de protection), vous avez un sérieux problème avec le préampli-processeur branché en entrée. Contactez votre revendeur Classé. e. Enfin, si tout se passe bien, remettez l'amplificateur en mode de veille Standby, et rebranchez les câbles des enceintes acoustiques. Vérifiez bien les deux extrémités de ces câbles, afin qu'il n'y ait aucun court-circuit. Puis allumez de nouveau l'amplificateur. Si tout se passe bien (le fusible ne fond pas), la fusion du premier fusible était probablement due à une grosse surtension secteur. Si le fusible fond à nouveau, contactez immédiatement votre revendeur agréé Classé.
5. La diode LED standby clignote rapidement, et une diode de canal channel LED clignote en rouge.
- Essayez de remettre à zéro l'appareil en le débranchant de son alimentation secteur, en attendant plusieurs secondes puis en le rebranchant. Si cela ne résout pas le problème, contactez immédiatement votre revendeur/agréé Classé.
Spécifications
Classé Audio se réserve le droit d'apporter des améliorations sans préavis.
■ Puissance de sortie 100 W/canal continus rms @ 8 Ω (tous les canaux en service) 200 W/canal continus rms @ 4 Ω Réponse en fréquence 10Hz - 22kHz(+0, / - 0,1dB) 10Hz - 155kHz(+0, / - 3dB) Phase inférieure a - 10° @ 22kHz Rapport signal-sur-bruit 105 dB ■ Séparation des canaux supérieure à 80 dB @ 20 kHz ■ Bruit résiduel (FFT) inférieur à -95 dBV crête (10 Hz - 80 kHz) Distorsion (DHT + bruit) 0,003 % @ 8 Ω (non pondéré, 0.8 Vrms/1 kHz en entrée, 10 Hz - 500 kHz) ■ Gain en tension 29,1 dB ■ Sensibilité 1 Vrms pour puissance maximum @ 8 Ω Impedance d'entree 100 kΩ Consommation maximum (norme IEC 60065 / 2.3.10) 684 W Consommation moyenne 204W Tension d'alimentation voir etiquette en face arriere (ne peut etre modifiee par l'utiliseur ou le revendeur) ■Dimensions (sans les prises et commandes) Largeur:445mm Hauteur:171 mm Profondeur:470mm Poids emballe 40 kg Poids net 34 kg
Pour de plus amples informations, contactez votre revendeur/agree ou :
Classé audio
5070 François Cusson
Lachine, Québec
Canada H8T 1B3
