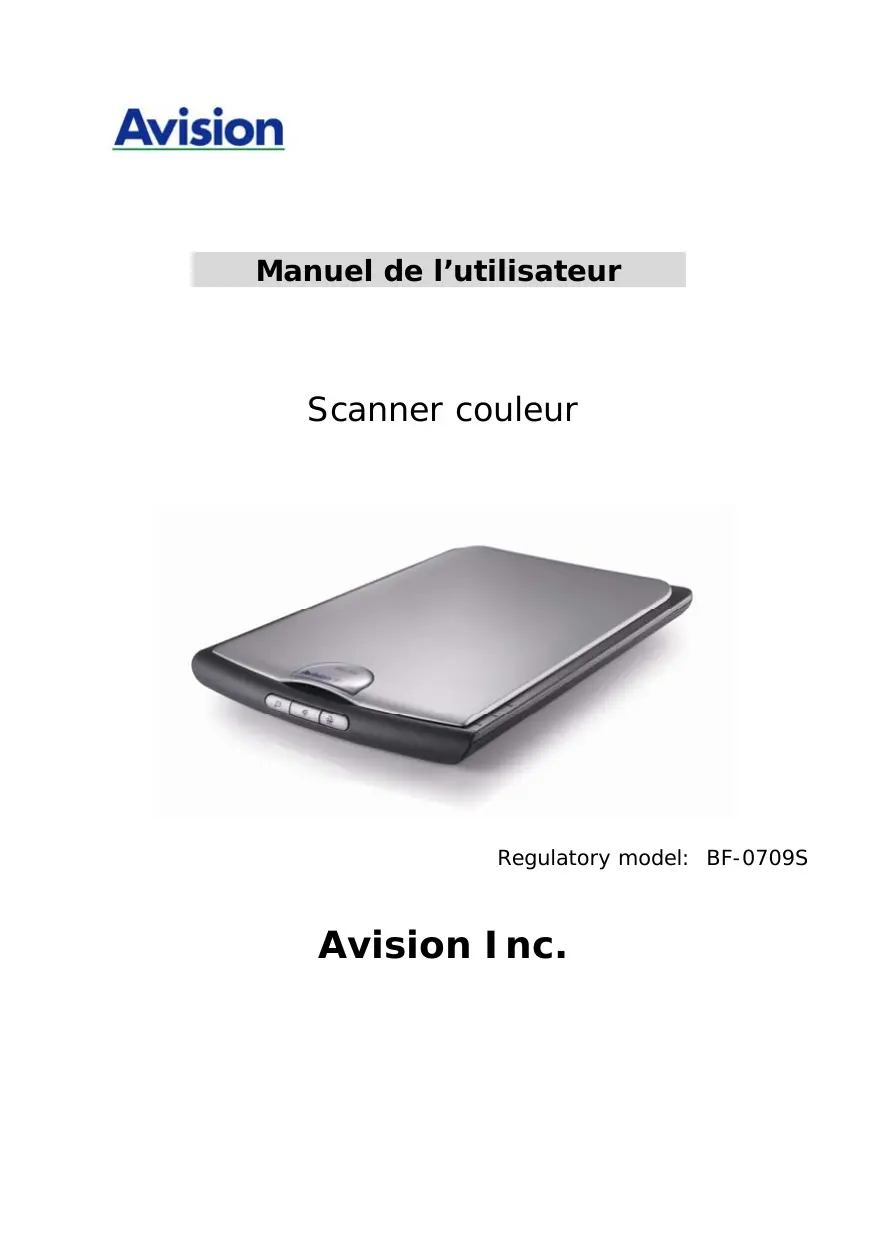

Manuel de l’utilisateur
à de telles lois et règlements. Garantie Les informations contenues dans ce document sont sujettes à des modifications sans préavis. Avision ne fait pas de garantie de n’importe quel genre en ce qui concerne ce matériel, y compris, mais sans limitations, la garantie impliquée de convenance dans un but déterminé. Avision décline toute responsabilité pour toute erreur contenue ciaprès, ou pour tout dommage accessoire ou indirect résultant de la fourniture, performance, ou utilisation de ce matériel.
* Connecter l’équipement à une prise secteur sur un circuit différent de celui utilisé par le récepteur. * Consulter le négociant ou un technicien radio/TV expérimenté.
EN55022, EN55024 et les conditions de sécurité de EN 60950.
Vérifier l’installation de votre scanner 3-2 Un coup d’œil à l’interface utilisateur 3-6
4-1 4.1 4.2.6 Edition de profils 4-17 L'onglet Compression 4-20 L'onglet Abandon de couleur 4-22 4.4.1 Sélection de l'Abandon de couleur 4-22 4.4.2 Autres options d'Abandon de couleur. 4-23 L'onglet Papier 4-25 4.5.1 Rognage 4-26 vi Numériser d'une simple pression sur les boutons. 5-5
Avant d’installer et d’utiliser votre nouveau scanner, prenez quelques minutes pour lire ce manuel. Il vous fournit des instructions sur comment déballer, installer, opérer et maintenir le scanner. Contrôlez SVP si tous les articles sur la liste de vérification sont présents. Si vous n’avez pas reçu tous les articles, contactez votre revendeur immédiatement.
USB, installez tout d’abord le pilote du scanneur avant de connecter le scanneur à votre ordinateur. 2.1.1 Connecter le câble d’alimentation Branchez la petite extrémité de l’adaptateur d’alimentation dans la fiche d’alimentation de votre scanner. Insérez l’autre extrémité dans une prise de courant appropriée.
1. Placer le CD-ROM fourni avec le scanner dans le lecteur CD-ROM de votre ordinateur. 2. La fenêtre d’installation du logiciel apparaît à l’écran. Dans le cas contraire, retournez dans le menu de configuration et lancez setup.exe
Reader, vous pouvez ignorer cette tâche.
Gestionnaire de Bouton pour installer le pilote du scanner sur votre ordinateur.
Capture Tool. Avec cet outil, vous pouvez effectuer de simples scans et visualiser les images capturées. D’autre part, cela vous aide à terminer votre scan à une certaine rapidité. La procédure suivante décrit comment vérifier l’installation de votre scanner. Si l’installation n’est pas correcte, veuillez revoir la section précédente pour vérifier si le câblage et le pilote du scanner ont été installés correctement. Avant de commencer, assurez-vous que le scanner est activé. 1.
Remarque: Si vous ne voulez pas enregistrer l’image scannée, désélectionner le bouton Enregistrer puisque Enregistrement Activé est sélectionné par défaut. Dans ce cas, la vue miniature sera désactivée. Ensuite, après avoir visualisé toutes les images scannées, seule la dernière restera à l’écran.
Scanner. (Pour avoir plus de détails sur la boîte de dialogue Propriétés du Scanner, veuillez consulter le chapitre ultérieur, Utiliser la boîte de dialogue Propriétés du Scanner.)
10. Le document sera scanné et affiché dans l’écran Validation du Scan. Après que les images scannées aient été affichées, la vérification de l’installation de votre scanner est terminée.
La boîte de dialogue Propriétés du scanner vous permet de configurer les paramètres du scanner. Elle est constituée de plusieurs fenêtres à onglets qui seront chacune d'entre elles décrites dans ce chapitre
Aucun Aucun Rognage：Automatique Correction de désalignement : Oui Orientation : Portrait Sur-numérisation：0.00 Aucun Unité：Pouce Degrés de rotation：Aucun Suppression de page vide ：Aucune Remplissage de bordure：Blanc，0 mm Options de contrôle d'image：Aucun Activer l'économiseur d'énergie： Activer, 15 minutes après la dernière action de numérisation Afficher la progression de la numérisation : Oui Afficher un message d'avertissement : Oui Enregistrer les paramètres après la fermeture : Oui
Couleur arrière. Remarquez que les options varient en fonction du type de scanner. Exemple 1：Numériser un document à deux côtés, les deux côtés en couleur
Traitement fixé : Utilisé pour le noir et blanc et autres documents à fort contraste. Un niveau unique est défini pour déterminer la transition noir et blanc. Le seuil est programmable sur la plage de densité complète. Traitement fixé définit le Contraste à 0. Si Traitement fixé est sélectionné, Contraste n'est pas disponible.
“Haute” et “Normal”. Choisissez “Haute” pour enrichir votre image et la rendre plus brillante.
Ajustez le paramètre de seuil en faisant glisser la barre du curseur de Seuil à gauche ou à droite pour obtenir le paramètre de seuil désiré.
Luminosité : 0 élevé, plus la résolution et la taille du fichier sont grandes. Sachez qu'une résolution plus importante prend plus de temps à numériser, et plus d'espace sur le disque pour la numérisation de l'image. Pour information, une image en couleur de taille A4 numérisée à 300 dpi en mode Couleurs vraies prend environ 25 Mo d'espace sur le disque dur. Une résolution plus élevée (signifie généralement plus de 600 dpi) est uniquement recommandée quand vous devez numériser une petite surface en mode Couleur vraie. Choisissez une valeur de résolution dans la liste déroulante. La valeur par défaut est 200 dpi. Les résolutions disponibles sont 75, 100, 150, 200, 300, 400 et 600. Ou vous pouvez choisir la valeur désirée en cliquant dans la case sur le côté droit de la liste déroulante et appuyez sur la touche fléchée pour sélectionner la valeur désirée et cliquez ensuite sur le bouton Ajouter pour l'inclure dans la liste déroulante.
Automatique est sélectionné et qu'il y a seulement un document à plat, alors la source sera définie sur A plat. Remarquez que les options varient en fonction du type de scanner.
Pour ajouter un nouveau profil, 1. 2.
“Profils” pour faire apparaître la boîte de dialogue Editer Votre Profil.
JPEG (Joint Photographic Editor Group). Ce groupe a développé et prêté son nom à un standard de compression de fichiers pour les images en couleur et en niveau de gris qui est largement utilisé par les scanners et les applications logicielles. Sur les systèmes fonctionnant sous Microsoft Windows, un fichier avec une extension .jpg a normalement été compressé à l'aide de ce standard. Pour numériser des images en couleur ou grises, les compressions suivantes sont disponibles : y Aucun y JPEG
élevée laissera plus de la couleur sélectionnée.
Seuil du filtre et pour le Niveau d'arrièreplan pour produire le résultat optimal.
Cette fonctionnalité vous permet de définir la surface ou la zone à numériser. Utilisez pour le traitement par lots de documents de même taille. Si vous sélectionnez cette option, vous pouvez utiliser les touches fléchées pour définir les valeurs de décalage x et y, la largeur et la longueur pour redéfinir votre zone numérisée. La fenêtre Afficher affichera le positionnement de l'image quand vous changez les valeurs.
Cette fonctionnalité vous permet de définir la surface ou la zone à numériser. Utiliser pour le traitement par lots de documents de même largeur mais de longueurs différentes. Si vous sélectionnez cette option, vous pouvez utiliser les touches fléchées pour définir les valeurs de décalage x et y, la largeur et la longueur pour redéfinir votre zone numérisée. La fenêtre Afficher affichera le positionnement de l'image quand vous changez les valeurs.
Fixé sur transport est sélectionné. y
Remarque : Si l'angle de d'inclinaison est trop important, une partie de l'image risque d'être coupée.
Choisissez la taille de papier désirée dans la liste déroulante. Ou vous pouvez sélectionner une taille de papier personnalisée en cliquant sur la boîte Zone de numérisation et en cliquant ensuite sur Ajouter pour inclure dans le choix. Choix : Aucun, Lettre US – 8,5”x 11”, US Lega – 8,5” x 14”, ISO A4 – 21 x 29,7 cm, ISO A5 – 14,8 x 21 cm, ISO A6 – 10,5 x 14,8cm, ISO A7 – 7,4 x 10/5 cm, ISO B5 – 17,6 x 25 cm, ISO B6 – 12,5 x 17,6 cm, ISO B7 – 8,8 x 12,5 cm, JIS B5 – Choisissez “Entrer la longueur” pour entrer la longueur et la largeur de vos documents ou la taille désirée du scan des documents. C’est utile lorsque vous avez un lot de documents avec la même taille de scan ou un lot avec des documents de taille identique. Sur-numérisation Sur-numérisation vous permet d'ajouter une marge spécifique au sommet et à la base ou à droite et à gauche (Les options varient selon le type du scanner) du bord de l'image. Cela est utilisé pour réduire le risque de rognage des coins sur les images inclinées et souvent appliqué à un traitement par lots d'un document incliné à numériser dans le bac d'alimentation de documents automatique. Sélectionnez une valeur entre 0 et +5 mm. Remarquez que le résultat de la sur-numérisation ne s'affichera pas dans la fenêtre Affichage et que la disponibilité de la fonction varie selon le type de scanner. Détection d'alimentation multiple Détection d'alimentation multiple vous permet de détecter les documents superposés qui passent par le bac d'alimentation de documents automatique. L'alimentation multiple est habituellement provoquée par des documents agrafés, de l'adhésif sur des documents, ou des documents chargés électrostatiquement. Remarque : La disponibilité de la fonction varie selon le type de scanner.
Détection de longueur supplémentaire vous permet de définir la longueur du document multi-alimenté. Cette valeur indique la longueur supplémentaire dépassant votre zone de numérisation. La fenêtre Affichage affichera la taille du document lorsque vous changez la valeur. Une valeur de 0 indique pas de détection de longueur supplémentaire. La Détection de longueur supplémentaire est utilisée au mieux lorsque vous numérisez des documents de même taille dans le bac d'alimentation de documents automatique.
2. Cliquez sur OK pour fermer la fenêtre du message. 3. Scannez les pages restantes.
Si “Arrêter le scan après chargement multiple” n’a pas été détecté, le scanner continuera de scanner votre document jusqu’à la fin. Action:
2. Si “Arrêter le scan après chargement multiple” n’a pas été sélectionné, rescannez les pages en recommençant à partir du moment où le chargement multiple a été détecté.
1. Cliquez sur le bouton Parcourir sur le côté droit de l'icône du haut-parleur. La boîte de dialogue Ouvrir apparaît : 2. Choisissez votre fichier wave. 3. Cliquez sur le bouton Ouvrir. Le fichier wave est ajouté.
Définit le système de mesure principal. Pouces, millimètres, et Pixels sont disponibles.
Couleur séparément. Par exemple, il y a des applications qui nécessitent que vous stockiez votre document complet en N&B et une partie du document en couleur pour économiser de l’espace de stockage. C’est utile pour les documents où une photo, ou une signature apparaît dans une zone consistante du document comme un article, etc. La procédure suivante décrit comment reproduire le document complet en N&B avec une portion du document (photo) en couleur. 1.
“Fixé au Transport” à partir de l’option Découpage.
Scan. La taille de scan sélectionnée apparaîtra dans une boîte rectangulaire rouge. C’est également la taille de scan de votre document complet. (Par exemple, ISO B5. Si vous n’avez pas choisi de zone de scan et laissé la sélection sur Aucun, alors la zone par défaut sera celle maximale du scanner.)
Sélection d’Image
Dans ce cas, l'image du revers doit être pivotée encore de 180 degrés. Choix : Livre, accordéon. Si “Livre” est sélectionné, l'image du revers ne sera pas pivotée.
à droite sur le seuil désiré.
à 240 minutes. La valeur par défaut est 15 minutes.
Cochez et la progression de la numérisation s'affichera pendant la numérisation.
Après le processus de détection, un fichier avbarcode.ini sera généré et stocké sur votre lecteur système, par exemple, Windows\avbarcode.ini.
Cochez pour enregistrer les paramètres de propriétés de votre scanner après avoir quitté la boîte de dialogue. La prochaine fois que vous ouvrirez la boîte de dialogue Propriétés du scanner, les paramètres précédemment enregistrés s'afficheront.
Si vous rencontrez un message d'erreur lors de l'utilisation du scanner, cliquez sur le bouton Rapport. Un fichier report.txt (C:\AVxxx) sera généré. Envoyez ce fichier au service clientèle le plus proche pour le dépannage.
Après avoir numérisé environ 50.000 pages (le nombre varie selon le type de scanner) à l'aide du bac d'alimentation de documents automatique (ADF), le tampon de l'ADF peut être usé et vous risquez de rencontrer des problèmes d'alimentation de documents. Dans ce cas, il est fortement recommandé de remplacer le tampon de l'ADF par un neuf. (Consultez le manuel de l'utilisateur pour la procédure de remplacement adéquate.) Pour commander le tampon ADF, consultez votre vendeur le plus proche. Après avoir remplacé le tampon de l'ADF, cliquez sur le bouton “Réinitialiser le compteur du tampon” pour réinitialiser le compteur du tampon. Le bouton “Réinitialiser le compteur du galet”: Après avoir numérisé environ 200.000 pages (le nombre varie selon le type de scanner) à l'aide de l'ADF, le galet de l'ADF peut être usé et vous risquez de rencontrer des problèmes d'alimentation de documents. Dans ce cas, il est fortement recommandé de remplacer le galet de l'ADF par un neuf. (Remarquez que le remplacement du galet de l'ADF doit être effectué uniquement par un centre de réparation agréé. Aussi, veuillez renvoyer votre scanner pour faire remplacer le galet.) Après avoir remplacé le galet de l'ADF, cliquez sur le bouton “Réinitialiser le compteur du galet” pour réinitialiser le compteur du galet. Remarque : La durée de vie et la procédure de remplacement varie selon le type de scanner. Consultez votre vendeur le plus proche pour plus de détails.
L'installation du gestionnaire de boutons est facile. Insérez le CD fourni dans votre lecteur de CD-ROM et suivez les instructions à l'écran pour effectuer l'installation. Le gestionnaire de boutons vous offre une manière facile de numériser votre document et de relier ensuite l'image numérisée à l'application logicielle que vous avez choisie. Tout cela peut être fait d'une simple pression sur le bouton sur le scanner. Cependant, avant de numériser, il est recommandé de vérifier d'abord les configurations des boutons afin de garantir un format de fichier et une application de destination appropriés.
Ceci indique le modèle du scanner
Fonction (Le nombre d’icônes de fonctions varie en fonction du type de scanner) L’Icône de Bouton
Les paramètres de numérisation pour le bouton sélectionné...
Les options varient en fonction du type de scanner.
Si vous désirez changer le paramètre, utilisez cette fenêtre pour réinitialiser le paramètre pour le format du fichier, l'application de destination, ou d'autres paramètres de numérisation. Consultez “Configuration des boutons ” dans la section suivante pour réinitialiser les paramètres. 3.
Réponse: il y a différentes possibilités : a) La lampe est en panne. Dans ce cas, contactez votre revendeur agréé afin de changer la lampe. Pour informations, la durée de vie moyenne de la lampe est environ 15.000 heures et la température normale d’opération pour le scanner est entre 10°C et 40°C. b) Le fusible sur la carte principale du scanner a sauté. Contrôlez cette carte. Si le fusible a sauté, remplacez-le par un fusible 250V/2A. c) Si le fusible saute à nouveau, cela signifie que l’inverseur de la lampe a une défaillance. Contactez votre revendeur agréé pour remplacer l’inverseur.
