MODE D'EMPLOI NFC15-100 CATU

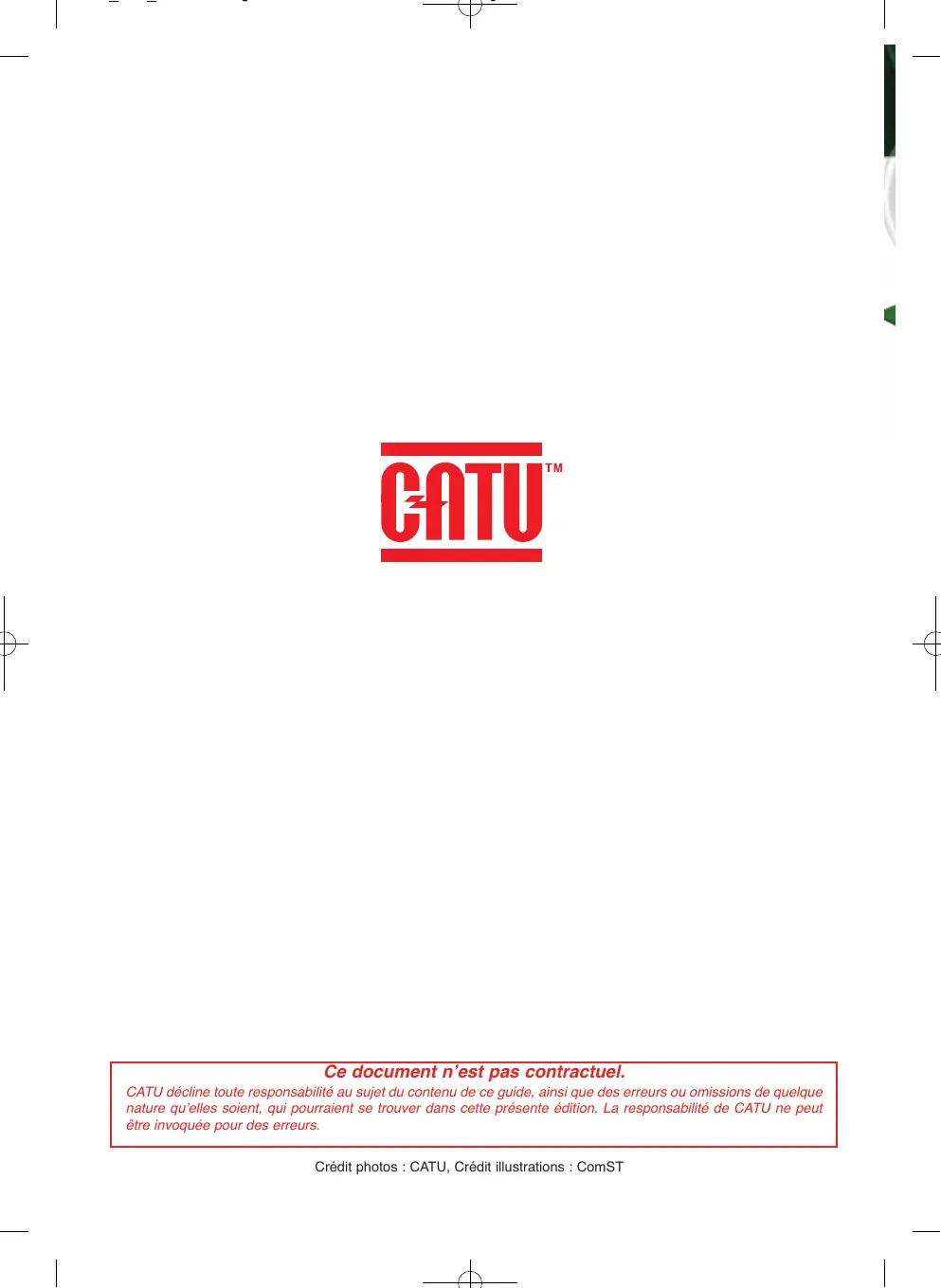

Ce document nʼest pas contractuel. CATU décline toute responsabilité au sujet du contenu de ce guide, ainsi que des erreurs ou omissions de quelque nature quʼelles soient, qui pourraient se trouver dans cette présente édition. La responsabilité de CATU ne peut être invoquée pour des erreurs. Crédit photos : CATU, Crédit illustrations : ComST

La sécurité des personnes et des biens avant tout...

Catu vous présente sur quelques pages, d’une manière simple, didactique et imagée, l’essentiel de ce qu’il faut savoir sur les contrôles préconisés par la norme NF C 15-100. La norme NF C 15-100 est le référentiel qui permet d’assurer la sécurité et le bon fonctionnement des installations électriques basse tension. Cette norme a fait l’objet d’une évolution importante publiée en décembre 2002 et entrée en application en juin 2003.

Ce guide présente :

I - Ce qu’il faut savoir d’une manière générale sur la vérification et l’entretien des installations selon le titre 6 de la nouvelle NF C 15-100.

II - L’essentiel de ce qu’il faut retenir sur les contrôles des installations.

III - Les solutions de contrôles et diagnostics NF C 15-100 développées par CATU.

Vérifications et entretien des installations

I - Vérifications et entretien des installations

Ce qu’il faut savoir : Le titre 6 de la norme définit les différentes exigences relatives aux :

- vérifications et mise en service,

- vérifications périodiques, - entretien des installations. Extraits de l’introduction du titre 6 : “Ces vérifications, à la mise en service et périodiques, sont à rapprocher de la vérification initiale des installations électriques, lors de leur mise en service ou après qu’elles aient subi une modification de structure, et des vérifications périodiques, prévues à l’article 53 du décret du 14 novembre 1988, vérifications faisant l’objet de l’arrêté du 10 octobre 2000. Cet arrêté définit, notamment, de façon détaillée, l’étendue des vérifications et le contenu des rapports relatifs aux dites vérifications. Les vérifications portent sur les dispositions prises pour satisfaire aux prescriptions du décret du 14 novembre 1988 et des arrêtés pris pour son application. Ces dispositions sont appréciées par référence aux règles de l’art correspondantes, notamment aux dispositions relatives à la prévention des risques de choc électrique, de brûlure, d’incendie ou d’explosion d’origine électrique contenues dans les normes d’installations, en basse tension en particulier la présente norme et ses guides d’application...“

Vérifications et entretien des installations

Vérifications et mise en service

610.1 Généralités (extraits) - 610.1.2 : “Toute installation doit, pendant la mise en œuvre ou lorsqu’elle est terminée et avant sa mise à la disposition de l’usager, être vérifiée. - 610.1.6 : “Suite à la vérification, conformément aux prescriptions de la présente partie, un rapport doit être établi. Ce rapport devra comporter les observations relatives à l’inspection visuelle et aux essais effectués.“

Vérifications périodiques

620.1 Généralités (extraits) - “Les vérifications périodiques des installations électriques sont effectuées pour déterminer si les installations n’ont pas subi de détériorations les rendant impropres à la sécurité d’utilisation et qu’elles sont maintenues conformes aux règles d’installation... De plus, elles comprennent l’examen des effets de tout changement de destination des locaux pour lesquels l’installation était prévue.

Entretien des installations

6-63 (extraits) “Les installations doivent être maintenues constamment en bon état. Toute défectuosité ou anomalie constatée dans l’état du matériel électrique ou dans son fonctionnement doit être signalée à une personne chargée de la surveillance de l’installation...“

Les contrôles préconisés par la NF C 15-100

II - Contrôles des installations (NF C 15-100)

Ce qu’il faut retenir Important, contrôles recommandés ! Les dispositions du titre 6 recommandent, entre autres, les contrôles suivants : - Inspection visuelle relative à la protection contre les contacts directs et indirects et la protection contre l’incendie et l’explosion. - Essai de la résistance d’isolement. - Essai de continuité des conducteurs de protection et des liaisons équipotentielles. - Essai fonctionnel des dispositifs différentiels. - Mesure de la résistance de la prise de terre.

Lʼinspection visuelle

“L’inspection visuelle doit précéder les essais et est destinée à vérifier si le matériel électrique relié en permanence : - est conforme aux prescriptions de sécurité des normes de matériels applicables ; - est choisi correctement et installé conformément à la présente norme et aux instructions des constructeurs ; - ne présente aucun dommage visible pouvant affecter la sécurité...“

Les contrôles préconisés par la NF C 15-100

Test fonctionnel des différentiels

La norme NF C 15-100 généralise la protection par dispositif différentiel dont les calibres dépendent de paramètres redéfinis par le texte publié fin 2002 aux chapitres 535 et 771.531.2. Le test fonctionnel de ces dispositifs de protection est défini dans l’annexe B du titre 6 de la nouvelle édition.

Contrôle de la résistance de terre

La norme NF C 15-100 impose une résistance de terre maximale de 100 Ω pour un dispositif différentiel résiduel de sensibilité 500 mA. Elle précise également les valeurs limites de résistance de terre en fonction du calibre des dispositifs différentiels résiduels.

Sensibilité du différentiel

Résistance max. de terre

500 mA 300 mA 100 mA 30 mA

100 ohms (Ω) 167 ohms (Ω) La continuité est bonne dès que la résistance de continuité de l’installation est inférieure à 2 Ω. Toutes les masses des appareils électriques et canalisations métalliques (eau, chauffage...) protégées par un même dispositif doivent être interconnectées avec un conducteur (vert et jaune avec une section appropriée) relié à une même prise de terre. Plus particulièrement, une liaison équipotentielle doit être réalisée dans la salle de bain entre tous les éléments conducteurs : appareils sanitaires, canalisations d’eau, chauffage, le tout relié à une même prise de terre. Le contrôle des continuités doit être réalisé sous tension et courant de mesure spécifique (4 / 24 V; 200 mA). A ce titre, des appareils dédiés à cette opération doivent être utilisés. Les ohmmètres ne permettent pas d’effectuer ce contrôle.

Prise de terre de lʼinstallation

Le contrôle dʼisolement La NF C 15-100 préconise le contrôle périodique de la résistance d’isolement, aussi bien pour les matériels électriques que pour les installations. Dans ce cadre, la résistance d’isolement est mesurée entre chaque conducteur actif et la terre (en mode hors tension) et sa valeur doit être supérieure ou égale à 500 kΩ. Pour mettre en évidence les défauts d’isolement, la NF C 15-100 demande à ce que les tests soient effectués sous une tension d’essai de 500 V continue.

Rappels sur le danger de lʼaltération des isolants

Dans les installations ou les appareils électriques, les conducteurs sont normalement isolés entre eux. Lorsque la qualité des isolants s’altère, des courants de fuite peuvent apparaître entre les conducteurs. Ces défauts peuvent avoir des conséquences graves d’une part pour les personnes avec le risque de choc électrique, d’autre part pour les biens avec le risque de court-circuit pouvant induire un

incendie. Pour prévenir les problèmes liés à un isolement insuffisant ou à une dégradation, des contrôles périodiques doivent être effectués. Concernant aussi bien les matériels électriques que les installations sur lesquelles ils sont connectés, ils sont effectués lors de la réception d’un ouvrage neuf ou pour le diagnostic de panne.

Sécurité lors des contrôles

Lors des contrôles, s’il existe un voisinage avec des parties nues sous tension (tableau non protégé de degré IP2X, conducteur nu apparent...), il est impératif de se munir des équipements de protection individuelle conformes aux normes en vigueur et adaptés à la tension de l’installation pour effectuer les contrôles avec les appareils de mesure.

C’est en tenant compte des contraintes liées aux conditions réelles de réception ou de diagnostic d’installations électriques basse tension que CATU a développé une gamme complète de contrôleurs et d’accessoires permettant à un large public de professionnels d’effectuer rapidement et simplement les différents contrôles qu’imposent la NF C 15-100.

Chaque contrôleur est spécialisé sur une exigence de la norme : - Contrôle d’isolement - Mesure de la résistance de terre - Contrôle de la continuité des masses métalliques - Contrôle fonctionnel des disjoncteurs différentiels

Applications domestiques, installations à basse tension 230 V Contrôle d’isolement sur tableau domestique entre phase et terre avec le

DT-500. Les solutions de

contrôles CATU Mesureur contrôleur de terre et de continuité

Contrôle de prise 2P+T et de différentiel avec le CatexTM NG (Réf. DT-170).

Mesure de la résistance de terre sur prise 2P+T avec le

CatohmTMNG (Réf. DT-300).

Mesure la résistance de la terre de 0 à 1999 Ω par affichage digital LCD bicolore.

Affichage bleu pour des valeurs inférieures à 100 Ω. Affichage rouge pour des valeurs supérieures à 100 Ω. - Contrôle l’équipotentialité des masses métalliques par signal sonore (en utilisant sa pointe de touche sur enrouleur). - Contrôle la présence de tension et la position de la phase.

Contrôleur dʼisolement

- rouge pour les valeurs comprises entre

0, 300 et 400 kΩ. - verte pour les valeurs comprises entre 500, 600, 700, 800, 900, 1000 kΩ et ∞.

contrôles CATU Applications tertiaires installation basse tension 230 V Adaptateur DCL

(Réf. M-921546) monté sur perchette. - le raccordement à la terre du conducteur de protection, - la position de la phase. Il permet de mesurer les paramètres de déclenchement des différentiels de type N ou S : - en temps de déclenchement (ms) - en intensité de courant de défaut (mA) pour les calibres : 10, 30, 300, 500 mA. Grâce à son écran LCD, l’affichage est bleu pour les valeurs correctes, rouge pour les valeurs incorrectes.

Utilisable sur prise 2P+T 10/16 A ou sur un tableau avec un accessoire de raccordement, Catex Pro permet de contrôler :

- la présence de tension 230 V, - l’indication de tension dangereuse 400 V, - le raccordement à la terre du conducteur de protection, - la position de la phase, - le bon fonctionnement des dispositifs différentiels de calibres : 30, 300, 500, 650 mA.

- un contrôleur de différentiels : DT-170, - un contrôleur de terre et de continuité avec sa pointe de touche sur enrouleur : DT-300, - un contôleur d’isolement avec ses accessoires de raccordement : DT-500, - un carnet de diagnostics NF C 15-100 : M-995538, - une mallette : M-78694.

- un contrôleur de terre et de continuité avec sa pointe de touche sur enrouleur : DT-300,

- un carnet de diagnostics NF C 15-100 : M-995538, - une mallette : M-78693.
