Respectez toutes les instructions. Ne pas utiliser cet appareil près d’un point d’eau. Nettoyer uniquement à l’aide d’un chiffon sec. Ne bloquez aucun des orifices de ventilation. Installez-le en respectant les instructions du fabricant. Ne l’installez pas près de sources de chaleur telles que radiateurs, poêles, ou autres appareils produisant de la chaleur. Utilisez uniquement les accessoires spécifiés par le fabricant. Adressez-vous toujours à un personnel qualifié pour toutes les réparations. Une révision est nécessaire lorsque l’appareil a été endommagé d’une manière quelconque: sa prise ou son cordon d’alimentation sont abimés, du liquide a été renversé ou des objets sont tombés à l’intérieur, l’appareil a été exposé à la pluie ou à l’humidité, son fonctionnement est anormal ou il a subi une chute. Ne pas exposer cet appareil à la pluie ni aux éclaboussures et veiller à ce qu’aucun récipient, tel que vase, verre, etc., ne soit posé sur cet appareil. Pour déconnecter complètement cet appareil du secteur, il faut débrancher le cordon d’alimentation. Gestion du REEE (recyclage des équipements électriques et électroniques) (applicable dans les états membres de l'Union Européenne et autres pays Européens, avec des réglementations nationales spécifiques sur la gestion du REEE). Le symbole apposé sur le produit ou sur son emballage indique que ce produit ne peut pas être traité comme un déchet domestique normal, mais doit être conditionné et retourné à son revendeur d'origine.
1. 2. La distance minimum entre les éléments sous tension secteur et toute pièce de métal accessible (boîtier métallique), doit être de 3 mm entre phase. Ceci doit être respecté en permanence. La distance minimum entre les éléments sous tension secteur et tout commutateur ou interrupteur non connecté au secteur (éléments secondaires) doit être de 6 mm. Ceci doit être respecté en permanence. Le remplacement de composants spéciaux qui sont marqués d’un symbole de sécurité (Remarque) sur le schéma de principe n’est autorisé qu’en utilisant des pièces d’origine. La modification des circuits sans autorisation ou avis préalable n’est pas permise. Toutes les règlementations concernant la sécurité du travail en vigueur dans le pays où l’appareil est réparé doivent être strictement observées. Ceci s’applique également aux règlementations concernant le lieu de travail lui-même. Toutes les instructions concernant la manipulation de circuits MOS doivent être respectées.
Conserver le carton et tous les matériaux d’emballage est également recommandé, même si votre amplificateur de puissance ne présente aucun dommage externe.
Ne pas expédier l’ampli de puissance dans un emballage autre que celui d’origine. Si vous devez expédier votre ampli de puissance, utilisez toujours son carton et les matériaux d’emballage d’origine. Emballez l’amplificateur de puissance comme il l’a été par le fabricant afin de garantir une protection optimum pendant son transport.
(Mains Current Supervision) évite quant à lui les arrêts de l’amplificateur de puissance causés par l’activation du coupe-circuit automatique. C’est pour cela, entre autres, que le système MCS emploie une mesure extrêmement précise de la valeur RMS de la consommation électrique réelle. Les informations concernant l’état de l’amplificateur de puissance et de ses protections internes sont affichées sur un écran LCD. En utilisant le module de télécommande compatible IRIS-Net™, disponible en option, cet l’amplificateur de puissance offre en plus une télécommande complète du monitoring et des fonctions plus un contrôleur audio numérique universel à 2 voies (DSP) incluant un filtre FIR très précis et des algorithmes de protection numérique du haut-parleur.
Dommages causés aux haut-parleurs Les amplis de puissance TOUR GRADE offrent une puissance de sortie extrêmement élevée pouvant être dangereuse pour l’homme ainsi que pour les haut-parleurs connectés. Les tensions de sorties élevées peuvent endommager voire même détruire les haut-parleurs connectés, surtout lorsque l’amplificateur TOUR GRADE fonctionne en mode «ponté». Avant de connecter des haut-parleurs, veuillez vérifier les caractéristiques des haut-parleurs et leur capacité à gérer des puissances continues et des crêtes de puissance. Même si l’amplification a été réduite en diminuant le niveau de sortie depuis la face avant de l’amplificateur, il est toujours possible d’avoir une sortie à pleine puissance à cause d’un signal d’entrée trop fort.
Les amplificateurs TOUR GRADE sont capables de produire des tensions de sortie très dangereuses qui sont présentes sur les prises de sortie. Pour vous protéger des chocs électriques, ne touchez aucun câble de haut-parleur dénudé alors que l’ampli de puissance fonctionne.
Cet équipement a été testé et satisfait aux caractéristiques d’un appareil numérique de Classe B, selon l’Alinéa 15 du Règlement FCC. Ces caractéristiques ont été établies afin de fournir une protection raisonable contre les interférences gênantes dans un cadre résidentiel. Cet équipement génère, utilise et peut émettre des fréquences radio et, s’il n’est pas correctement installé et utilisé selon les instructions, peut être la cause d’interférences gênantes pour les communications radio, ce qui peut parfois se produire dans certaines installations particulières. Si cet équipement est la cause d’interférences gênantes pour la réception de la radio ou de la télévision, ce qui pourra être déterminé en éteignant et en rallumant l’appareil, nous vous conseillons d’essayer de corriger ces interferences en prenant les mesures suivantes : •
Témoin Standby (STANDBY) Témoin Marche/Arrêt (POWER) Sélecteur de mode de sortie de l’ampli de puissance (MODE) Sorties Audio de type XLR (OUT A, OUT B) Commutateur de masse (CIRCUIT ⊥ TO CHASSIS SWITCH) Plaque d’identification
“BTU/hr” indique la quantité de chaleur dispensée par heure. TG-5

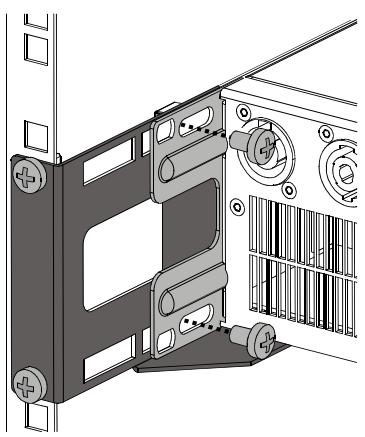

Sécuriser l’amplificateur à l’arrière devient nécessaire, si le rack dans lequel l’amplificateur de puissance a été installé doit être déplacé. Ne pas respecter cette consigne pourrait endommager l’amplificateur de puissance ainsi que le rack. Des fixations pour l’amplificateur de puissance sont fournis. Fixez l’ampli de puissance comme indiqué sur illustration 2.5 à l’aide des 4 boulons et vis.
Illustration 2.6 : Refroidissement du TG-5/TG-7 l’avant et que l’air chaud soit expulsé par l’arrière. Si l’ampli de puissance est installé dans une armoire ou dans un rack, il faut faire attention à ces détails afin que la ventilation soit suffisante. Laissez une circulation d’air d’au moins 60 mm x 330 mm entre le panneau arrière de l’amplificateur de puissance et la paroi interne de l’armoire ou du rack. Vérifiez que la circulation d’air va jusqu’en haut de l’armoire ou atteint bien les orifices de ventilation situés en haut du rack. Laissez un espace de 100 mm au-dessus de l’armoire ou du rack pour la ventilation. Comme les températures à l’intérieur de l’armoire ou du rack peuvent facilement atteindre les 40 °C lorsque l’ampli de puissance fonctionne, il est impératif de ne pas oublier la température ambiante maximum permise pour tous les autres appareils installés dans la même armoire ou le même rack.
Veillez à ne pas bloquer ou fermer les orifices de ventilation de l’ampli de puissance. Sans une ventilation ou un refroidissement suffisant, l’amplificateur de puissance peut passer automatiquement en mode Protect. Dépoussiérez souvent les orifices de ventilation afin d’assurer une bonne circulation de l’air.
Ne pas utiliser l’amplificateur de puissance près de sources de chaleur, telles que souffleries, étuves ou tout autre appareil de chauffage radiant.
Veuillez également noter les informations mentionnées à la page 101.

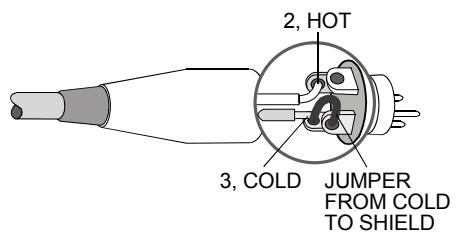

Le commutateur de masse Ground-Lift permet d'éliminer les bruits dus à une boucle de masse. Si l'amplificateur de puissance fonctionne avec d'autres équipements installés dans une armoire de rack, il convient de régler ce commutateur en position GROUNDED. Si l'amplificateur de puissance fonctionne avec d'autres appareils ayant des potentiels de masse différents, réglez ce commutateur en position UNGROUNDED.
2.8 Choix du mode de fonctionnement ROUTING Le sélecteur ROUTING situé à l’arrière de l’ampli de puissance définit comment les entrées audio gèrent les signaux d’entrée. DUAL En mode DUAL, les deux canaux de l’amplificateur de puissance fonctionnent indépendamment l’un de l’autre. Ce mode de fonctionnement sera utilisé pour toutes les applications à deux canaux, comme la stéréo ou la Bi-Amplification (active). Grâce aux contrôles de niveau d’entrée situés à l’avant de l’ampli de puissance ou à l’aide du module de télécommande disponible en option et au logiciel IRIS-Net™ vous pouvez régler indépendamment l’amplification des deux canaux.
A et B ou IRIS-Net™ car seules les entrées des canaux sont liées. Le fonctionnement en PARALLEL est le mode à choisir, chaque fois que le même signal d’entrée arrive sur plusieurs canaux de l’ampli de puissance dans une grande configuration, par exemple pour attaquer une ligne de caissons de basse.
En mode PARALLEL, le signal d’entrée doit alimenter uniquement le canal A. SENSIBILITÉ/GAIN Les amplificateurs TOUR GRADE SERIES peuvent fonctionner avec une sensibilité d’entrée de 0dBu ainsi qu’avec un gain constant de 35dB ou 32dB. Un témoin à LED étiqueté en conséquence, situé à l’avant de l’ampli de puissance indique le réglage correspondant du sélecteur de sensibilité/gain, qui lui se trouve à l’arrière de l’ampli de puissance.
Si un module de télécommande est utilisé, le sélecteur de sensibilité/gain sera désactivé et le réglage de sensibilité/gain de l’amplificateur sera automatiquement réglé sur 35 dB. Une sensibilité d’entrée de 0dBu signifie qu’avec un signal d’entrée de 0 dBu (0.775 Vrms), le signal en sortie de l’amplificateur de puissance sera à sa puissance de sortie nominale. Ce réglage est recommandé

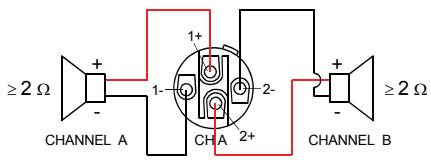

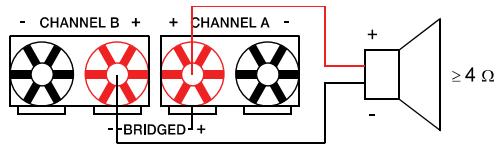

être connectés aux fiches 1+ et 1– des prises, voir l’illustration 2.13.

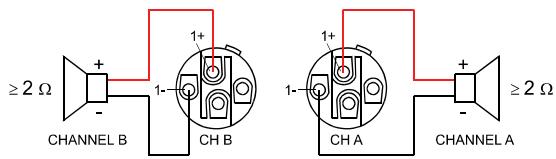

Illustration 2.14 : Connexion de haut-parleur en mode de fonctionnement NORMAL, à l’aide des bornes
Level Controls Off ! sur l’écran LCD signale que les contrôles sont désactivés.
Règle l’adresse et le débit CAN (seulement si le module RCM-26 a été installé) Nom du préréglage actuel (seulement si le module RCM-26 a été installé) Entrée audio actuellement utilisée sur l’ampli de puissance (seulement si le module RCM-26 a été installé) État des contrôles du volume d’entrée situés à l’avant de l’ampli de puissance (seulement si le module RCM-26 a été installé) Tension d'alimentation, consommation électrique (RMS) et température de l'ampli Paramètres actuellement actifs pour le mode de fonctionnement, la sensibilité et la Protection Coupe-Circuit Délai de mise sous tension de l’ampli de puissance Réglage actuel du paramètre Protection Coupe-Circuit Presser la touche ENTER pour passer au menu CONFIG (Configuration). Tableau 3.1 : Aperçu de l’écran d’état
Veuillez vous reporter aux explications de la page 124 pour les détails. Pressez la touche ENTER ouvrira le dialogue de réglage Set Breaker Current où vous pourrez régler la valeur du courant de coupure. Les réglages possibles dépendent de l’alimentation de l’ampli de puissance. Des courants entre 6 A et 40 A peuvent être choisis lorsque l’amplificateur de puissance fonctionne en 120 V. Des courants entre 6 A et 30 A peuvent être réglés lorsque l’amplificateur de puissance fonctionne en 220-240 V. Choisir Factory 30 A ou Factory 16 A pour un réglage automatique en fonction de l’alimentation de l’ampli de puissance. Pressez la touche ENTER pour mémoriser la valeur sélectionnée et revenir au menu CONFIG.

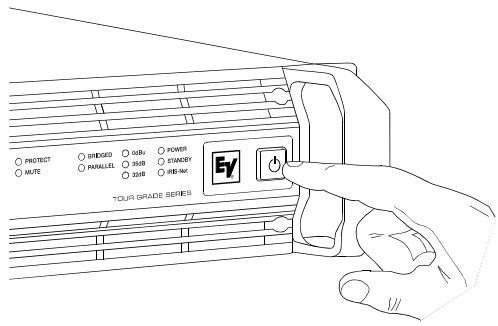

Il est recommandé de faire fonctionner l’amplificateur de puissance sur une ligne électrique avec fusible indépendant.
Le dialogue Set Amplifier Name permet de changer le nom de l’ampli de puissance, qui peut se composer d’un maximum de 20 symboles comprenant toutes les lettres a-z, A-Z, les chiffres 09 et des caractères spéciaux. Pressez les touches Haut/Bas pour placer le curseur à l’endroit désiré dans le nom. Pressez la touche ENTER pour valider le symbole choisi et déplacez le curseur au caractère suivant. Le fait de presser la touche ENTER après avoir manipulé le dernier caractère, mémorise le nom de l’amplificateur de puissance et vous ramène au menu CONFIG. Les caractères spéciaux suivants ont une fonction spéciale lorsqu’ils sont utilisés pour saisir le nom de l’ampli de puissance : Caractère

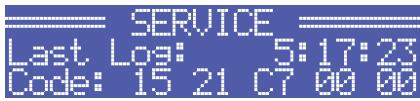

CONFIG/EVENT LOG/Uptime: Cette option de menu montre la durée de fonctionnement totale de l’amplificateur de puissance (sans compter les périodes de standby) depuis la dernière réinitialisation du journal «Event Log».
Show Event History ouvre la liste de tous les événements dans l’ordre chronologique (le dernier apparaît en premier) ayant été répertoriés. Pressez la touche ENTER pour sélectionner l’événement désiré dans la liste. L’heure et la cause sont affichées pour chaque événement de la liste. L’état de fonctionnement de l’amplificateur (Amp) et les deux canaux de sortie (Ch A ou Ch B) sont indiqués pour chaque événement. Pressez les touches Haut/Bas pour faire défiler la liste. Pressez la touche ENTER revenir au menu CONFIG.

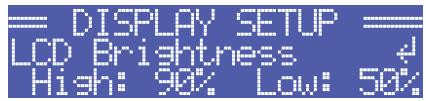

Pressez la touche ENTER pour ouvrir le dialogue Set Brightn. Hi-Lvl, dans lequel, en pressant les touches Haut/Bas, vous pouvez régler la brillance normale selon une fourchette de 50 % à 100 %. Pressez la touche ENTER pour mémoriser la valeur sélectionnée pour la brillance, puis l’indication mentionnée à l’écran devient Set Brightn. Lo-Lvl, dans ce dialogue, pressez les touches Haut/Bas pour régler la brillance atténuée, selon une fourchette de 0 % à 80 %. Pressez à nouveau la touche ENTER pour mémoriser la valeur de brillance sélectionnée et revenir au menu CONFIG.
Pour prolonger la durée de vie de l’écran, il est recommandé d’activer la fonction d’atténuation. Pressez la touche ENTER pour mémoriser le réglage et revenir au menu CONFIG.
Pressez la touche ENTER pour ouvrir le dialogue Set Temperature Unit, pour y sélectionner °C (degrés Celsius) ou °F (degrés Fahrenheit) en pressant les touches Haut/Bas. Pressez la touche ENTER pour mémoriser le réglage de l’unité et revenir au menu CONFIG.
L’amplificateur de puissance peut être réinitialisé à ses réglages d’usine. Pressez la touche ENTER ouvre un dialogue de sécurité permettant de choisir entre YES (Oui) ou NO (Non) en pressant les touches Haut/Bas. Si vous répondez YES, le fait de presser la touche ENTER réinitialisera l’amplificateur de puissance à ses réglages d’usine. Si vous sélectionnez NO, tous les paramètres de l’ampli de puissance demeureront inchangés et vous reviendrez au menu CONFIG événement entré dans l’historique. Si un dépannage est nécessaire, le code indiqué ici fournira des détails sur ce qui a pu causer le dysfonctionnement à votre SAV Electro-Voice Service.
2. Appuyez simultanément sur les touches
MODULE CONFIG apparaît à l’écran. L’Illustration 3.5 montre la structure du menu MODULE CONFIG d’un amplificateur TOUR GRADE SERIES équipé d’un module de télécommande RCM-26.
ENTER chargera le préréglage sélectionné et l’écran reviendra au menu MODULE CONFIG. Si vous sélectionnez NO, le préréglage sélectionné ne sera pas chargé. Le préréglage actuellement actif sur l’ampli de puissance ne sera pas changé et le menu MODULE CONFIG réapparaîtra sur l’écran.
Le préréglage sélectionné doit convenir aux haut-parleurs connectés. Un mauvais préréglage ou un préréglage incompatible peut leur causer de sérieux dégâts.
ENTER pour ouvrir le dialogue Set CAN-Baudrate, qui, à l’aide des touches Haut/Bas, permet de choisir une des vitesses suivantes pour le bus CAN : 10kBaud, 20kBaud, 62.5kBaud, 125kBaud, 250kBaud ou 500kBaud. Pressez la touche ENTER pour mémoriser la vitesse sélectionnée et revenir au menu MODULE CONFIG.
Tous les appareils reliés à un même bus CAN doivent être réglés sur la même vitesse.

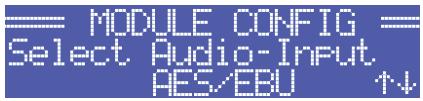

Select Audio-Input, qui, à l’aide des touches Haut/Bas, permet de choisir entre les entrées Analog ou AES/EBU. Pressez la touche ENTER pour mémoriser l’entrée désirée et revenir au menu MODULE CONFIG.
TOUR GRADE SERIES est établi sur plusieurs circuits de protection qui sont activés l’un après l’autre, ce qui assure que dans des circonstances normales l’amplificateur de puissance restera dans des conditions de fonctionnement sures et stables. Si jamais l’amplificateur doit être éteint pour éviter que lui-même ou les haut-parleurs connectés ne soient endommagés, ceci sera indiqué par l’éclairage simultané des témoins à LED PROTECT et MUTE.
été coupé, ce qui arrive par exemple pendant la durée du délai de mise sous tension des haut-parleurs, lors de la sélection de la sensibilité d’entrée, et lorsque le signal de sortie est coupé manuellement via IRIS-Net™.
«suremploi» des ventilateurs lorsque l’ampli n’est pas utilisé ainsi que l’obligation d’avoir des conditions thermiques équilibrées, qui déclenchent en permanence le fonctionnement bruyant des ventilateurs. En d’autres termes, les ventilateurs ne sont activés que lorsqu’ils sont réellement nécessaires à cause des conditions thermiques.
Si une des protections internes de l’ampli de puissance s’active en cours de fonctionnement, un message correspondant apparaît sur l’écran LCD (ou le témoin à LED PROTECT s’allume) et un article contenant la date, l’heure et le type de protection est créé dans l’historique «Event Log».
L’amplificateur de puissance réduit automatiquement la puissance de sortie chaque fois qu’il est poussé à des niveaux élevés alors que des charges d’une impédance extrêmement basse sont connectées, ce qui permet au coupe-circuit de réagir. Toutefois, il est possible de régler la valeur en Ampères du coupe-circuit utilisé, via l’écran LCD. Si la température ambiante est très élevée ou très basse ou si l’amplificateur de puissance est branché sur un même coupe-circuit automatique avec d’autres équipements, il peut devenir nécessaire de régler manuellement cette valeur pour qu’elle diffère de la valeur nominale assignée au coupe-circuit et ainsi assurer que la Protection Coupe-Circuit fonctionne de façon optimale. Le tableau suivant donne les valeurs possibles et les réglages par défaut pour les deux modes de fonctionnement en 120 V et 220-240 V. Tension
Délai de mise sous tension et démarrage «Softstart» Un délai de mise sous tension pouvant aller jusqu’à 6.35 secondes peut être programmé pour l’ampli de puissance via l’écran LCD. Lorsque vous appuyez sur l’interrupteur secteur de l’amplificateur de puissance celui-ci ne démarre pas tant que la durée du délai n’est pas écoulée. Si plusieurs amplis de puissance fonctionnent sur le même coupe-circuit automatique, une mise sous tension en cascade peut être obtenue en programmant des délais de mise sous tension différents pour chacun des amplis. Ceci évite également au déclenchement magnétique d’un coupe-circuit automatique de réagir et donc de déconnecter les amplificateurs de puissance du secteur, lorsque divers amplis sont mis sous tension en même temps. De plus, la fonction Soft-Start interne supprime les crêtes de courant pendant la phase de mise sous tension, ce qui assure un fonctionnement sans problème des amplificateurs TOUR GRADE SERIES même avec des coupe-circuits automatiques très sensibles.
La tension de sortie et la tension du courant correspondante sont mesurées pour les deux canaux de sortie dès que l’amplificateur de puissance traite un signal audio. Ces indications servent à surveiller les charges des haut-parleurs connectés. L’amplificateur de puissance a la possibilité de délivrer continuellement des courants de sortie très élevés. Par exemple, si, en dépit d’une tension de sortie faible, le flux de courant devient élevé suite à un court-circuit dans une des lignes de haut-parleurs, l’ampli de puissance détectera cette défaillance et désactivera immédiatement la sortie du signal pour protéger les connecteurs et les câbles des dommages dûs à une surcharge. Ceci, bien sûr évite également que l’amplificateur de puissance ne soit lui-même endommagé par une forte surcharge électrique ou thermique.
Les amplificateurs TOUR GRADE SERIES sont les premiers à être équipés de la Protection Thermique Avancée (Advanced Thermal Protection - ATP). Ce nouveau système diffère des mesures de protection thermique traditionnelles de par sa méthode d’action, car, dès que les ventilateurs ne peuvent plus assurer la dissipation de la chaleur émise, la plupart des amplis traditionnels coupent entièrement le signal et ce relativement tôt. Avec le système ATP la coupure du signal est la dernière des trois mesures consécutives engagées. Avant d’en arriver à cette étape finale, le système utilise deux autres approches pour limiter la puissance de l’ampli, afin qu’il revienne à des conditions thermiques stables. La première étape est la limitation de la tension. Cette mesure réduit la tension d’alimentation interne des blocs de l’amplificateur de puissance, ce qui réduit la dynamique de la tension. Toutefois, s’il s’agit de reproduction de musique ou de paroles, cet effet n’est subjectivement pas perçu fortement. Mais cette influence acoustique reste négligeable, et l’efficacité gagnée dans l’ampli de puissance est si élevée que le développement de chaleur est vraiment réduit. Dès que la température de l’ampli de puissance revient à un état non-critique, le système ATP retourne imperceptiblement à une tension d’alimentation normale. La limitation thermique est la seconde mesure qui est activée si, dans des conditions extrêmes, la limitation de la tension n’a pas été suffisante. Le circuit de limitation thermique réduit alors discrètement l’amplification. C’est seulement si cette mesure ne rétablit pas l’équilibre thermique, que le système ATP active la coupure thermique en dernier ressort pour couper complètement le signal.
Les amplificateurs TOUR GRADE SERIES surveillent constamment la température de plusieurs composants électriques actifs en cours de fonctionnement. De plus, cette surveillance inclut également la température de la prise d’air et donc de la température ambiante de l’ampli de puissance. Si pour une raison ou une autre, les orifices de ventilation se retrouvent totalement bloqués ou si la prise d’air en extérieur dépasse la température limite supérieure pour un refroidissement efficace, ceci aboutira inévitablement à une surchauffe de l’amplificateur de puissance. Cette condition peut même se produire si l’amplificateur de puissance est au repos, par exemple s’il a été installé dans un rack fermé. Toutefois, au repos, les mesures préventives de Protection Thermique Avancée (voir le paragraphe précédent) n’auraient aucun impact. C’est pour cette raison que l’amplificateur de puissance passe en mode standby dès qu’il est utilisé avec une surchauffe extrême, causé par un refroidissement inadéquat. Dans ce cas, les témoins à LED PROTECT et STANDBY clignotent alternativement. L’amplificateur de puissance redémarre automatiquement au bout d’environ 20 minutes. Sinon, il est possible de redémarrer l’amplificateur de puissance manuellement à l’aide de l’interrupteur secteur ou via IRIS-Net™, si l’appareil a suffisamment refroidi.
Les circuits de protection HF conventionnels ne sont pas suffisamment sensibles pour réagir dans une gamme particulière, puisqu’ils sont principalement destinés à détecter les conditions de panne de l’amplificateur de puissance lui-même. En plus d’une protection HF conventionnelle, les amplificateurs TOUR GRADE SERIES sont aussi équipés d’un limiteur HF, qui est dépendant de la fréquence et surveille en permanence le signal de sortie. Le limiteur HF a la possibilité de différencier avec fiabilité la reproduction musicale et la parole normales des conditions de fonctionnement critiques. L’amplification du signal de l’ampli de puissance est automatiquement réduite chaque fois qu’une telle condition critique survient.
Les modules RCM-26 permettent l’intégration des amplificateurs dans un réseau télécommandé pouvant être composé de 250 unités. Ceci offre la possibilité de contrôler et de surveiller tout un ensemble de sonorisation depuis un ou plusieurs PC utilisant le logiciel IRIS-Net™ - Intelligent Remote & Integrated Supervision. Tous les états de fonctionnement, comme sous tension, température, modulation, limiteur, activation des protections, déviation de l’impédance de charge, etc., sont centralisés et affichés dans IRISNet™. Ceci donne la possibilité de réagir et d’intervenir sélectivement même avant que les états de fonctionnement critiques ne se produisent. Il est aussi possible de programmer une action automatique, lorsque des seuils spécifiques sont dépassés dans un sens ou dans l’autre. Lorsqu’un RCM-26 est installé, la fonction de test d’impédance intégrée permet un monitoring très précis des haut-parleurs connectés. La fonction de test d’impédance utilise le générateur de signal de test interne et la mesure de tension/courant pour déterminer l’impédance des haut-parleurs, incluant les filtres (crossovers) et les câbles sur toutes les gammes de fréquence. IRIS-Net™ trace une courbe de l’impédance mesurée qui peut à tout moment être comparée à une courbe de référence formellement mémorisée. Ceci peut révéler instantanément même de très petits défauts ou d’infimes défaillances. Tous les paramètres, comme la mise sous tension, le niveau, le réglage du Mute, les filtres, etc. peuvent être contrôlés en temps réel et mémorisés dans l’amplificateur. En plus du contrôle et du monitoring des amplificateurs, le RCM-26 dispose également de toutes les fonctions de traitement du signal conventionnelles, telles que égaliseurs paramétriques, filtres de fréquences, délais, compresseurs et limiteurs. En plus de tout cela, des filtres FIR à phase linéaire, des filtres FIR sans latence et des algorithmes de protection numérique des haut-parleurs sont disponibles afin d’optimiser les amplificateurs et les haut-parleurs. Tous les réglages de DSP peuvent être entièrement édités et mémorisés dans des préréglages (presets) utilisateurs directement sur le module. En cas de panne du réseau ou de coupure de courant, tous les réglages (filtres, délai, niveau, etc.) restent intacts, indépendants du contrôle par le réseau. De plus, le RCM-26 dispose d’un port de contrôle permettant de programmer les entrées et les sorties de contrôle. Les entrées de contrôle (GPI) permettent d’actionner des sélecteurs. IRIS-Net™ offre la possibilité de programmer diverses fonctions logiques pour les entrées (ex. passer instantanément à un préréglage d’alarme avec un volume maximum lors d’une conférence). Les sorties de contrôle (GPO) permettent le branchement de composants externes, qui servent par exemple à signaler des états spécifiques à des équipements périphériques. En conséquence, un amplificateur équipé d’un module RCM-26 satisfait aux critères de sécurité les plus élevés. Le RCM-26 a été conçu dans le but d’offrir une qualité audio sans compromis. Des entrées audio analogiques (internes) et une entrée audio numérique
1. Éteignez l’ampli de puissance et débranchez-le du secteur. 2. Enlevez le panneau arrière (4 vis) 3. Insérez le module RCM-26 dans le slot et vissez-le sur le panneau arrière à l’aide des 4 vis (voir l’illustration 1.1)
4. Réglez l’adresse CAN du module à l’aide des sélecteurs ADDRESS 5. Connectez les interfaces nécessaires (CAN, Audio, Port de Contrôle, RS-232) 6. Rebranchez l’amplificateur sur le secteur et allumez-le. 7. L’ampli de puissance reconnaît automatiquement le module RCM-26 installé.

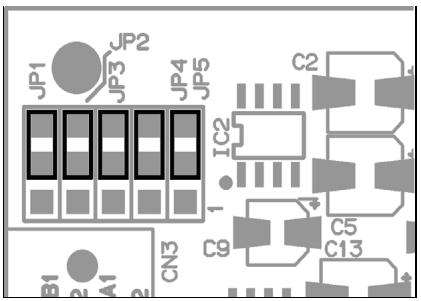

Le RCM-26 est livré d'usine dans le mode conseillé "Pré-atténuateur" de sorte que les potentiomètres de niveau d'entrée en face avant de l'amplificateur soient inopérants dès l'installation de la RCM-26. Si l'on désire utiliser ces potentiomètres avec la carte RCM-26 celle-ci doit être convertie en mode "Postatténuateur". La conversion s'effectue en changeant la position des cavaliers JP1 à JP5 sur la RCM-26. Les photos suivantes montrent la position des cavaliers des modes "Pré-atténuateur" et "Post-atténuateur". Seules les positions indiquées sont autorisées.
Toutefois, la possibilité de synchroniser le RCM-26 à une fréquence d’échantillonnage externe existe aussi. Pour les détails, veuillez vous reporter aux fichiers d’aide IRISNet™. L’illustration suivante représente le câblage de la prise d’entrée.
Ceci permet un câblage simple entre les modules, sans utiliser les habituels amplis de distribution AES/EBU. Le module RCM-26 est équipé d’un relais-bypass, qui en cas de problème (ex. saute de courant), connecte le signal AES/EBU IN à la sortie AES/EBU OUT. Ceci pour assurer un fonctionnement sans problème des amplis télécommandés en aval.
Ce bus Monitor permet une surveillance via logiciel des signaux d’entrée ou de sortie de tous les amplis de puissance du réseau télécommandé, sans aucun câblage supplémentaire. Le niveau de sortie nominal est de +6 dBu (1.55 V) et le niveau de sortie maximum est de +21 dBu (8.7 V). Le bus CAN permet l’usage de différents débits, bien que celui-ci soit inversement proportionnel à la longueur du bus. Pour des petites configurations réseau, le débit peut aller jusqu’à 500 kbit/s. Pour les réseaux plus grands, la réduction devient nécessaire (jusqu’au débit minimum de 10 kbit/s). Le tableau suivant illustre la relation entre débit et longueur du bus ou taille du réseau. L’usage de répétiteurs CAN est fortement recommandé pour les bus dépassant 1 000 mètres de long Débit (en kbit/s)
L’adresse 0 (00 hex, état à la livraison) désactive la communication entre le module RCM-26 et le bus. Le module n’apparaît plus dans le système, bien qu’il soit toujours physiquement connecté au bus CAN. Mettre sous tension un amplificateur équipé d’un module RCM-26 ayant été assigné à l’adresse 0 règle tous ses paramètres internes sur 0 ou Bypass et le routage du signal sur 2-in-2. L’amplificateur de puissance devient absolument linéaire, et donc le traitement du signal est désactivé.
(fiche 3). Les deux sorties de contrôle OUT1 et OUT2 sont des sorties à collecteur ouvert, qui sont fortement résistants à l’état non-actif (off). A l’état actif (on), les sorties sont reliées à la terre. Les sorties de contrôle sont configurables via IRIS-Net™ et servent à indiquer des états internes. Les témoins à LED, ou les relais peuvent être pilotés directement. Le connecteur de référence +5V fournit une tension d’alimentation aux appareils connectés.
Le courant maximum autorisé à la sortie +5V est de 200 mA.
En employant un ou plusieurs répétiteurs, non seulement la topologie de bus mentionée ci-dessus est possible, mais la création d'autres topologies l'est également. Dans la figure suivante, une topologie en étoile à partir de trois systèmes de bus CAN indépendents est donnée en exemple. Les trois bus CAN sont connectés via deux répétiteurs.
Longueur du Bus (en m)
