MODE D'EMPLOI SANIDOUCHE SFA
Société Française d'Assainissement
EN 12050-2
FF02-V45
220-240 V - 50 Hz - 400 W - IP44 - 2 A 6,4 KG
FR NOTICE D'INSTALLATION p. 3 EN INSTALLATION INSTRUCTIONS p. 4 DE INSTALLATIONSHINWEISE p. 5 IT ISTRUZIONI PER L'INSTALLAZIONE p. 6 ES MANUAL DE INSTALLACION p. 7 PT MANUAL DE INSTALLAÇAO p. 8 NL INSTALLATIE VOORSCHRIFTEN p. 9 SV INSTALLATIONS - OCH SKÖTSELANVISING p. 10 DK INSTALLATIONSVEJLEDNING p. 11 NO INSTALLASJONSVEILEDING p. 12 FASENNUSOHJEET p. 13 PL INSTRUKCJA INSTALACJI p. 14 RU INHCTPYKUNI NO YCTAHOBKE p. 15 RO MANUAL DE INSTALLARE p. 16 CZ NAVOD K INSTALLACI A POUZIVANI p. 17 CN p. 18
1 Avertissement
Cet appareil est une pompe de relevage pour eaux usées provenant d'une douche et d'un lavabo.
Il démarre automatiquement. Les appareils SANIVITE®, SANISPEED® et SANIPUMP 2® peuvent également relever les eaux usées de buanderies, d'éviers, de machine à laver le linge ou lave-vaisselle domestiques et de baignoire.
7 Installation
L'appareil doit être d'accès ainsi pour le contrôle et la maintenance.
La pompe possède des dispositifs de fixation l'empêchant de tourner ou de bouger.
76 Raccordement aux entrees laterales
(appareils SANIVITE, SANISPEED et SANIPUMP 2)
Pour les raccordements aux entrées latérales de la cuve, utiliser un manchon 3.
Le fixer avec les colliers. Boucher les entrées non utilisées avec les bouchons (graisser préalablement les joints).
70 Raccordement a l'entree couvercle
(appareils SANIVITE, SANISPEED et SANIPUMP)
Pour utiliser l'entrée du couvercle, scier et ébarber la calotte supérieure à droite puis raccorder avec un manchon. Le fixer avec les colliers.
76 Raccordement aux appareils sanitaires
(appareils SANIVITE, SANISPEED et SANIPUMP 2^8 )
Pour raccorder une baignoire (ou une douche), veiller à surélever le fond d'au moins 15 cm. Bien que normalement pas nécessaire, une ventilation (en pointillé sur le dessin) peut être raccordée sur une gaine de ventilation. (calotte gauche sur le couvercle)
7C Raccordement aux apparels sanitaires
(appareil SANIDOUCHE® et SANIPUMP 1®)
- Installation à côté du récepteur de la douche (conformément à la norme NF-C15100) : raccorder une extrémité du manchon à l'entrée basse de l'appareil et l'autre à un tube DN 40 mm. Le fixer à l'aide des colliers B.
Attention: veillez à ce que l'évacuation de la bonde de la douche soit au moins à 60 mm du sol.
- Installation sous le récepteur de la douche : Surélever le récepteur d'au moins 145 mm pour loger l'appareil.
Attention : prévoir une trappe d'accès à l'appareil de dimension mini L=400 mm H=145 mm. L'ouverture de cette trappe doit nécessiter un outil.
- Raccordement de l'entrée optionnelle
- A l'aide d'un cutter, découvrez avec soin l'opercule choisi. Veillez à ne pas faire d'entaille à angle vif et bien ébavurez
- Couper si nécessaire l'extrémité du manchon étagé en DN 40. Insérer la gorge du manchon dans le trou de la cuve. Raccorder le tube et le fixer avec le collier B.
(appareils SANIVITE, SANISPEED et SANIPUMP 2)
L'évacuation de cet appareil peut être réalisée en tuyaux de diamètre 32 mm, en cuivre ou en plastique (PVC, ABS...).
Respecter les correspondances entre la hauteur et longueur maximum de refoulement. Incliner de 1% (1 cm par mètre) les parties horizontales de l'évacuation jusqu'à la colonne d'évacuation gravitaire.
Notre appareil est équipé d'un gros coude caoutchouc :
Orienter l'ouverture du clapet anti-retour du (: é) de la sortie prévue en le tournant avec une pince ou en le dégageant et en le remettant dans l'extrémité de la sortie caoutchouc de la pompe. Orienter le coude de sortie D du même (: é), puis l'enfiler sur le clapet anti-retour et le serrer avec un collier F.
Notre appareil est équipé d'un coude plastique et d'un manchon rouge : monter le manchon étage sur le coude de sortie (collier G 32/50) et enfoncer cet ensemble dans la sortie caoutchouc, en l'orientant selon l'évacuation. Fixer le coude avec un collier G. Couper le 1er étage du manchon, enfoncer le tuyau Ø 32 et serrer avec le collier F.
- Enforcer le coude E dans la sortie caoutchouc, le fixer avec un collier G.
- Raccorder le clapet anti-retard ou à l'autre extrémité du coude et le fixer avec un collier G.
- En cas de positionnement horizontal du clapet, réaliser la liaison entre l'appareil et l'entrée du clapet en tube rigide de 22mm. Fixer les 2 extrémités avec les colliers G.
Conseils techniques pour l'evacuation
Pour éviter le siphonnage, installer un casse-vide (genre Nicoll ou similaire) au point haut de l'installation.
7E en cas d'intervention
En bas de conduite d'évacuation remontante prévoir une purge pour permettre la vidange en cas d'intervention.
71 Raccordement electrique
L'installation électrique doit être réalisée par un professionnel qualifié en électrotechnique.
Le circuit d'alimentation de l'appareil doit être relié à la terre (classe I) et protégé par un disjoncteur différentiel haute sensibilité (30mA) calibré à 16A.
Le raccordement doit servir exclusivement à l'alimentation de l'appareil. En cas de doute, faire un contrôle par un électricien qualifié.
Réglementation
Veillez à respecter les dispositions de la norme en vigueur dans le pays d'utilisation (France : NF C 15-100) concernant les volumes de protection d'une salle de bains. En cas de doute, se mettre en rapport avec un technicien qualifié.
Si le câble de cet appareil est endommagé, il doit être remplacé par le fabricant ou son Service Après Vente afin d'éviter un danger.
Appareils SANIVITE®, SANISPEED® et SANIPUMP 2® : L'appareil doit être placé de façon telle que la fiche de prise de courant soit accessible.
Appareils SANIDOUCHE et SANIPUMP 1: Raccorder les fils du cordon en respectant le code couleur suivant :
phase = marron neutre ≡ bleu terre = vert/jaune
8 NORME
- Cet appareil est conforme à la norme EN 12050-2 (station de relevage pour effluents exempts de matières fécales.) et aux directives et normes Européennes sur la sécurité électrique et la compatibilité électromagnétique.
9 Utilisation
SANIVITE®, SANISPEED® et SANIPUMP 2® sont conçus pour évacuer les eaux usées provenant d'éviers, de lave-linge, de lave-vaissette, douches ou baignoires. L'appareil SANIDOUCHE®/ SANIPUMP 1® ne peut recevoir que des eaux usées provenant de : douche, lavabo ou bidet.
Attention : ne pas jeter dans les appareils sanitaires raccordés à cet appareil des produits tels que solvants, peintures, soude caustique, acides ou autres produits chimiques.
Suivant l'usage qui est fait de cet appareil, un nettoyage peut être nécessaire de temps en temps. Sur les appareils SANIVITE®, SANISPEED® et SANIPUMP 2®, une accumulation de graisse peut résulter d'un usage intensif.
Les appareils SANIVITE®, SANISPEED® et SANIPUMP 2® peuvent pomper des eaux chaudes pendant de courtes périodes. Cependant, ne pas faire couler longuement de l'eau chaude dans les appareils SANIVITE®, SANISPEED® et SANIPUMP 2®.
Si l'appareil fonctionne avec de l'eau chaude pendant un temps prolongé, la protection thermique s'enclenche automatiquement et l'appareil ne pompe plus. Dans ce cas, attendre le refroidissement (environ 1 heures) pour qu'il redémarre automatiquement.
INSTRUCTIONS RESERVEES EXCLUSIVEMENT AUX PROFESSIONNELS QUALIFIES

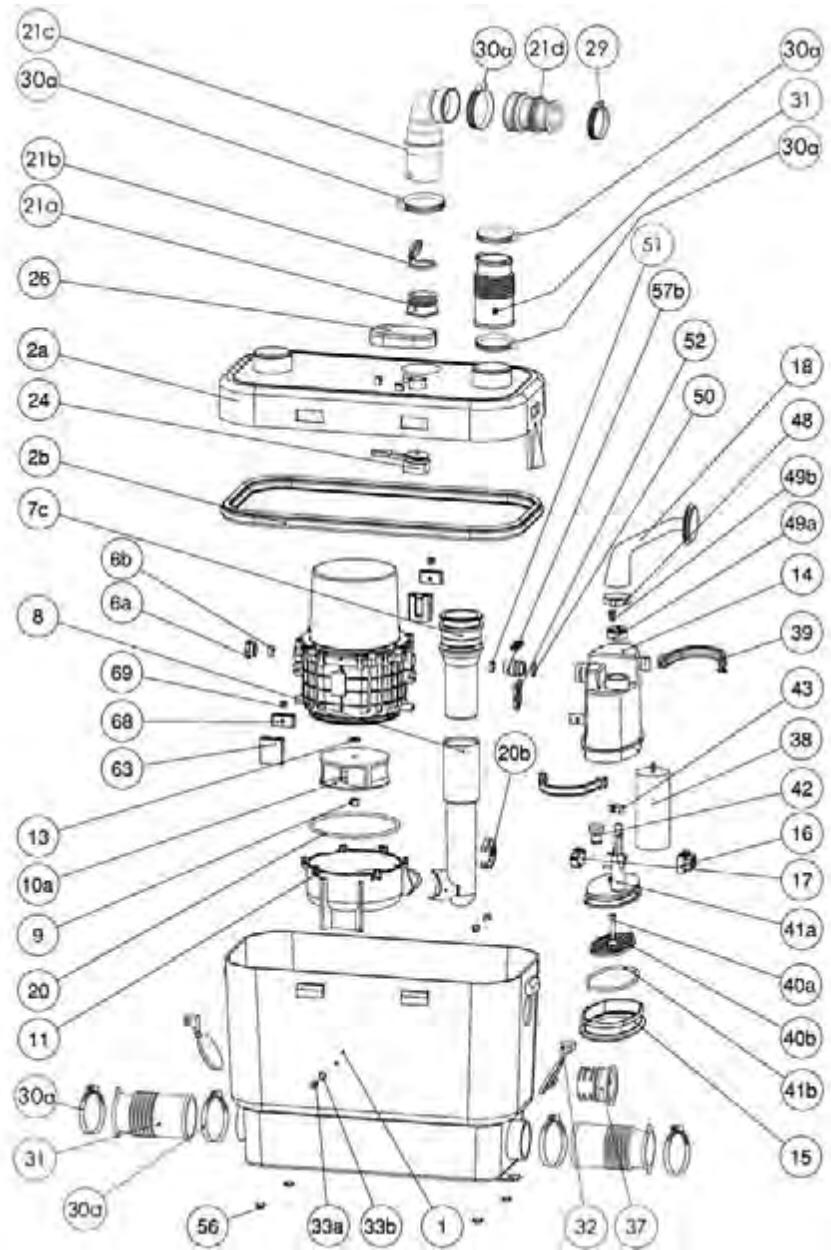

10 DEMONTAGE
Débrancher l'alimentation électrique avant toute intervention sur l'appareil.
Cet appareil ne nécessite pas de maintenance particulière.
En cas de panne, toute intervention sur l'appareil devra être effectuée par un dépanneur agrée SFA.
En particulier l'échange du cordon d'alimentation.
Garantie
Cet appareil SFA est garanti 2 ans sous réserve d'une installation et d'une utilisation correctes de l'appareil et conformes aux
