Des fonctions bien pensées, faciles à utiliser

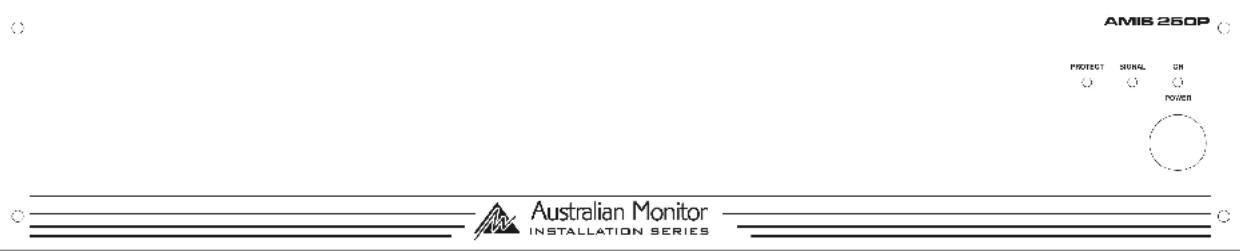

La LED bleue “On”, située au-dessus de l’interrupteur secteur, s’allume dès que l’amplificateur est relié au secteur et sous tension. Lorsqu’il est alimenté sous tension continue 24 Volts, la LED bleue reste allumée en permanence.
La LED verte Signal (une par canal) se trouve près de la LED On. Elle indique que l’AMIS250P reçoit un signaux audio sur son entrés au niveau ligne. La LED de présence de signal constitue une méthode simple pour repérer d’éventuels problèmes, surtout dans le cadre d’installations multi-amplificateurs. Il suffit d’un coup d’œil à la LED pour déterminer si le signal audio arrive à l’amplificateur.
L’AMIS250P est fourni avec les oreilles de montage en rack montées, ce qui permet son installation dans un rack au standard 19 pouces. Comme c’est le cas pour pratiquement tous les produits audio, une ventilation adéquate et une bonne circulation de l’air sont indispensables. Si vous utilisez plusieurs amplificateurs AMIS dans un même rack, il est recommandé de laisser au minimum 1 U d’espace entre deux amplificateurs, afin d’assurer leur refroidissement dans de bonnes conditions. Si vous désirez poser l’appareil sur une table ou une étagère, vous pouvez démonter ses oreilles de mise en rack avec un simple tournevis. Une fois les oreilles enlevées, n’oubliez pas de remettre les vis en place.

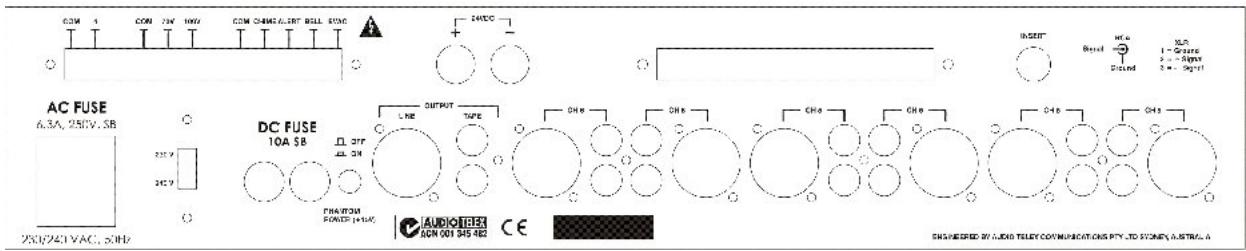

La tension de fonctionnement de l’amplificateur est commutable entre 230 et 240 Volts, via un sélecteur situé à droite de l’embase secteur. Réglez-le en fonction de la valeur de la tension secteur dans votre pays.
Près de l’entrée/sortie XLR se trouve un potentiomètre de réglage de niveau implanté en retrait, nécessitant l’emploi d’un tournevis. Ce réglage de niveau permet d’adapter la sensibilité d’entrée de l’amplificateur en fonction du niveau du signal d’entrée. L’amplificateur lui-même est conçu d’origine pour recevoir un signal d’entrée d’une tension de 700 mV ; grâce à ce réglage de niveau, vous pouvez amplifier des signaux plus faibles ou atténuer des signaux plus forts. En exploitation normale, ce potentiomètre de niveau se règle une seule fois, puis s’oublie.
L’AMIS250P offre un connecteur mâle et un connecteur femelle, de type XLR 3 contacts. C’est le connecteur femelle qui est le plus souvent utilisé comme entrée pour l’amplificateur, mais en fait ces deux connecteurs sont câblés en parallèle. Autrement dit, les deux peuvent servir en entrée. Lorsqu’un de ces connecteurs XLR est utilisé en entrée, l’autre devient une sortie au niveau ligne, ce qui permet de renvoyer le signal d’entrée de l’amplificateur vers une autre destination (un peu comme un splitter) – un autre amplificateur, par exemple. Dans certaines configurations, la même entrée peut ainsi être redistribuée vers plusieurs amplificateurs – jusqu’à 6 sans perte notable de niveau. Au-delà de ce nombre, mieux vaut utiliser un amplificateur de distribution audio. Le câblage des connecteurs XLR est le suivant : contact 1 = blindage, contact 2 = point chaud (+, positif), contact 3 = point froid (-, négatif)
Si vous devez renvoyer un jour l’appareil, n’utilisez que son emballage d’usine. 2. Veuillez lire entièrement le mode d’emploi avant de faire fonctionner votre appareil. Conservez toutes les documentations, pour pouvoir vous y reporter facilement si besoin est. 3. Suivez toutes les instructions imprimées sur le châssis de l’appareil, pour un meilleur fonctionnement. 4. Ne renversez pas d’eau sur ou dans l’appareil, et n’utilisez pas l’appareil si vos pieds sont plongés dans un liquide. 5. Vérifiez que les caractéristiques de la prise secteur alimentant l’appareil sont conformes aux indications figurant sur l’arrière de l’appareil. 6. N’utilisez pas l’appareil si le cordon secteur est endommagé ou cassé. Le cordon secteur doit être placé de façon à éviter tout piétinement ou pincement, en portant une attention particulière aux prises et à la façon dont elles sortent de l’appareil. 7. Ne faites fonctionner l’appareil qu’avec le fil de terre connecté à la prise de terre de votre installation électrique. Prenez toutes les précautions nécessaires pour empêcher la coupure de la mise à la terre d’un appareil. 8. La valeur de la tension secteur doit être correcte et identique à celle indiquée sur le panneau arrière de l’appareil. Les éventuels dommages provoqués par un branchement sur une tension secteur erronée ne sont pas couverts par la garantie. 9. Tournez toujours les potentiomètres de gain à fond à gauche lors de la mise sous tension, afin d’éviter tout dommage aux enceintes si elles venaient à recevoir des signaux de fort niveau. 10. Avant de procéder aux branchements, éteignez les appareils et débranchez-les du secteur.
12. N’utilisez pas l’appareil à proximité d’un poêle, d’un radiateur, d’un four, ou de tout dispositif calorigène. 13. N’obstruez pas les prises d’air du ventilateur ni les ouïes d’aérations. N’utilisez pas l’appareil sur une surface ou dans un environnement qui peut gêner la circulation d’air normale autour de l’appareil : lit, couverture, bâche, tapis, ou rack complètement fermé. Si vous utilisez l’appareil dans un environnement poussiéreux ou enfumé, il est bon de le nettoyer à intervalles réguliers (bombe d’air comprimé). 14. N’enlevez pas le capot protecteur. Enlever le capot protecteur vous expose à des tensions potentiellement dangereuses. De toute façon, l’appareil ne renferme aucune pièce remplaçable par l’utilisateur. 15. N’envoyez pas sur les entrées un signal de niveau supérieur à celui nécessaire pour obtenir la puissance nominale de sortie de l’appareil. 16. Ne reliez jamais les entrées/sorties d’amplificateurs ou consoles à une source de tension, comme une pile, le secteur ou une alimentation quelconque, et ce même si la console ou l’amplificateur sont éteints. 17. Ne renvoyez jamais la sortie d’un amplificateur dans l’entrée d’un autre. Ne reliez jamais, que ce soit en parallèle ou en série, une sortie d’amplificateur à une autre sortie d’amplificateur. Australian Monitor n’est pas responsable d’éventuels dommages occasionnés aux enceintes, pour quelque raison que ce soit. 18. Ne mettez pas à la masse tout contact repéré en rouge (“hot”). Ne le reliez pas non plus à une autre sortie “hot” (rouge) ! 19. En cas de période prolongée de non-utilisation de l’appareil, mieux vaut débrancher le cordon secteur de la prise murale 20. Service Après-Vente. Envoyez l’appareil dans un centre de SAV qualifié si : A. Le cordon secteur ou la prise est endommagé(e) B. Un objet ou du liquide s’est introduit dans l’appareil C. L’appareil a été exposé à la pluie D. L’appareil ne semble pas fonctionner normalement, ou montre une détérioration sensible de ses performances E. L’appareil est tombé, ou son emballage est arrivé abîmé.
