MODE D'EMPLOI TLM 102 NEUMANN

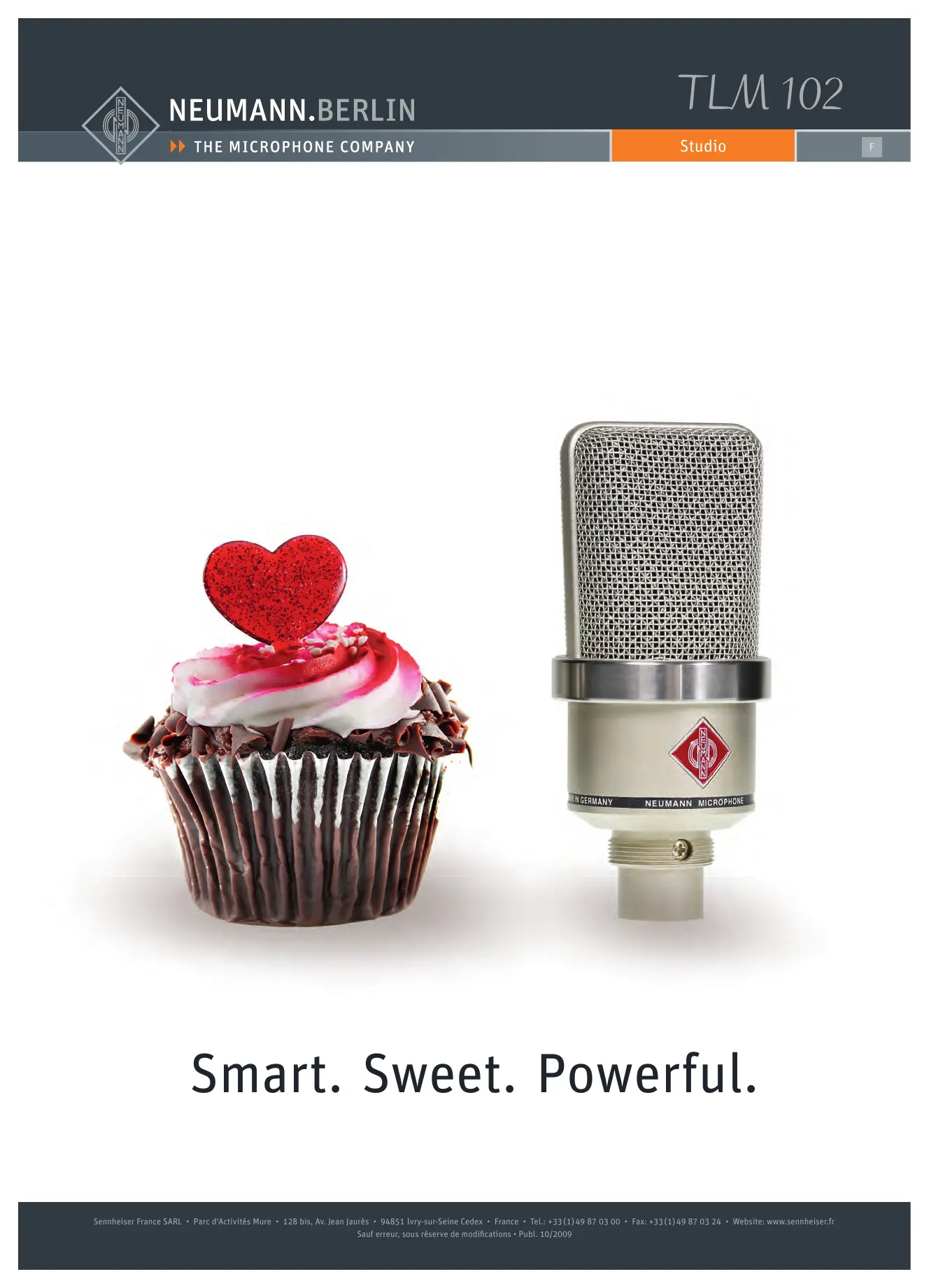

TLM 102 Smart. Sweet. Powerful. Le TLM 1021) définit une nouvelle génération de microphones de studio Neumann, tant au niveau de sa conception elle-même que de son prix. Ses dimensions réduites contribuent à une apparence exceptionnellement compacte, reprenant tous les éléments typiques du look d’un microphone Neumann. Ses proportions harmonieuses et l’anneau brillant, sous la grille, assurent qu’au premier coup d’œil, le TLM 102 attire l’attention. Au niveau du son, le TLM 102 est impressionnant. Il intègre une nouvelle capsule de grand diamètre, de directivité cardioïde, encaissant un niveau de pression sonore maximal de 144 dB, ce qui lui permet d’enregistrer percussions, batterie, amplis de guitare ou de basse et autres sources sonores de très fort niveau. Mais même les instruments de plus faible niveau sonore bénéficieront de la réponse très rapide du TLM 102 sur les transitoires. Toutefois, son domaine d’application privilégié reste les voix, chantées ou parlées. Une légère remontée de la courbe de réponse au-delà de 6 kHz assure une excellente présence de la voix dans le mixage. Jusqu’à 6 kHz, la réponse en fréquence est très linéaire, d’où une coloration minimale et un grave clairement défini. La capsule est montée sur une suspension élastique, supprimant la transmission solidienne de bruits structurels. Un écran anti-pop intégré à la grille permet de supprimer les plosives lors d’enregistrements de voix chantée ou parlée en proximité. Grâce à son prix et à ses nombreux domaines d’application, le TLM 102 est idéal pour l’enregistrement en home studio et pour le secteur des project studios, ainsi qu’en broadcast, surtout s’il est important de ne pas gêner la visibilité des animateurs. Le TLM 102 est disponible en finition noire et nickel ; il est livré avec sa fixation pour pied de micro. Points forts Examples d’application

• Microphone à capsule de grand diamètre, directivité cardioïde (transducteur à gradient de pression)

• Voix chantée ou parlée

• Dimensions compactes, look caractéristique Neumann mais réduit

• Enregistrement en home studio ou project studio, broadcast

• Niveau maximal de pression sonore admissible très élevé
• Légère accentuation au-delà de 6 kHz

• Prise de son d’instruments de niveau sonore très fort : batterie, percussions, vents, amplis de guitare ou de basse Numéros de commande TLM 102 .....................nickel .........................008626 TLM 102 bk ................noir ............................008627

• Circuits sans transformateur mesures dans un champ acoustique libre (IEC 60268-4) Caractéristiques techniques Principe de fonctionnement acoustique Transducteur à gradient de pression Niveau SPL maximal, pour THD = 0,5% 3) 144 dB Directivité Cardioïde Niveau de sortie maximal 13 dBU Réponse en fréquence 20 Hz à 20 kHz Gamme dynamique du préampli micro intégré, pondéré A 132 dB Sensibilité à 1 kHz, charge 1 kOhm 11 mV/Pa Tension d’alimentation fantôme (P48, IEC 1938) 48 V ± 4 V Impédance de sortie nominale 50 ohms Intensité consommée (P48, IEC 1938) 3,5 mA Impédance de charge conseillée 1 kohms Connecteur de sortie XLR3M Niveau de bruit ramené à l’entrée, selon CCIR

21 dB Poids env. 260 g Niveau de bruit ramené à l’entrée, pondéré A 2) 12 dB-A Diamètre 52 mm Rapport Signal/Bruit, selon CCIR 2) (réf. 94 dB SPL) 73 dB Longueur 116 mm Rapport Signal/Bruit, pondéré A 2) (réf. 94 dB SPL) 82 dB

La conception de ce microphone est déposée par Georg Neumann GmbH dans certains pays. Conformément à IEC 60268-1; Pondération CCIR conforme à CCIR 468-3, quasi crête; pondération A conforme à IEC 61672-1, valeur effi cace

Mesurée en tant que signal d’entrée équivalent
