LED QUADRA BEAM - Équipement d'éclairage BEGLEC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur LED à faisceau quadri-directionnel
Caractéristiques techniques principales	Technologie LED, faisceau quadri-directionnel, effets lumineux variés
Alimentation électrique	100-240V AC, 50/60Hz
Dimensions approximatives	Dimensions compactes adaptées à une utilisation mobile
Poids	Poids léger pour une manipulation facile
Compatibilités	Compatible avec les systèmes de contrôle DMX
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	100-240V
Puissance	Consommation énergétique optimisée
Fonctions principales	Effets de lumière dynamique, possibilité de réglage des couleurs
Entretien et nettoyage	Nettoyage régulier recommandé pour maintenir la performance
Pièces détachées et réparabilité	Disponibilité de pièces détachées selon le fournisseur
Sécurité	Conforme aux normes de sécurité en vigueur, utilisation en intérieur
Informations générales utiles	Idéal pour les événements, concerts et installations temporaires

FOIRE AUX QUESTIONS - LED QUADRA BEAM BEGLEC

Comment installer le BEGLEC LED QUADRA BEAM ?

Pour installer le BEGLEC LED QUADRA BEAM, commencez par le fixer solidement à un support approprié. Assurez-vous que l'appareil est bien stable et à une hauteur adéquate pour un éclairage optimal.

Comment régler l'angle des faisceaux lumineux ?

Vous pouvez ajuster l'angle des faisceaux lumineux en utilisant les accessoires de montage fournis. Veillez à ne pas forcer les articulations pour éviter d'endommager l'appareil.

Quels types de contrôleurs sont compatibles avec le BEGLEC LED QUADRA BEAM ?

Le BEGLEC LED QUADRA BEAM est compatible avec la plupart des contrôleurs DMX standard. Assurez-vous de consulter le manuel d'utilisation pour la configuration spécifique.

Que faire si les lumières ne s'allument pas ?

Vérifiez d'abord que l'appareil est correctement alimenté et que la prise fonctionne. Assurez-vous également que le câble DMX est bien connecté. Si le problème persiste, consultez le manuel pour des étapes de dépannage supplémentaires.

Comment effectuer une mise à jour du firmware ?

Pour mettre à jour le firmware du BEGLEC LED QUADRA BEAM, téléchargez la dernière version du firmware depuis le site officiel de BEGLEC et suivez les instructions fournies dans le manuel d'utilisation.

Le produit est-il étanche ?

Le BEGLEC LED QUADRA BEAM n'est pas conçu pour être étanche. Il est recommandé de l'utiliser dans des environnements secs et de le protéger de l'humidité.

Comment nettoyer le BEGLEC LED QUADRA BEAM ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur de l'appareil. Évitez les produits chimiques agressifs qui pourraient endommager la surface.

Quelle est la durée de vie des LED ?

Les LED du BEGLEC LED QUADRA BEAM ont une durée de vie estimée de 50 000 heures, en fonction des conditions d'utilisation et d'entretien.

MODE D'EMPLOI LED QUADRA BEAM BEGLEC

ATTENTION: DANGER! n'exposez jamais la lentille directement aux rayons de soleil, même pendant un bref instant. Ceci peut endommager l'intérieur de l'appareil ou même causer un incendie!

Débarrassez-vous de l'appareil et des piles usagées de manière écologique, conformément aux dispositions légales de votre pays.

Merci d'avoir choisi ce produit JB Systems. Pour votre sécurité et pour une utilisation optimale de toutes les possibilités de l'appareil, lisez attentivement cette notice avant utilisation.

EN VOUS INSCRIVANT POUR LA LETTRE D'INFORMATION VOUS SEREZ TOUJOURS TENU AU COURANT DES DERNIERES NOUVELLES CONCERNANT NOS PRODUITS: NOUVEAUTES, ACTIONS SPECIALES, JOURNEES PORTES OUVERTES, ETC. SURFEZ SUR: WWW. BEGLEC. COM

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Cet apparéil a été créé pour la production de produits de lumières décoratifs et est utilisé dans des spectacles lumineux.
• Effet de scanning LED extrêmement dynamique, doté de rayons très puissants.

Appareil basé sur 256 LED de puissance qui sont réparties en 4 clusters (96 rouges, 96 vertes et 64 bleues) :

• Couleurs extrêmement brillantes comparées aux effets fonctionnant avec des lampes halogènes; Faisceaux bleus, rouges et vertes extrêmement denses, un peu comme des rayons lasers;
• Pas de lampes à remplacer!
• Pratiquement aucune production de chaleur et très BASSE consommation.
• Fonction gradateur allant de 0 à 100% et fonction stroboscope ultrarapide.
• Excellents programmes intégrés donnant lieu à de splendides light shows qui changent sans arrêt :
• Contrôle via DMX : Fonctionnement aisé via un seul canal, ou au contraire, via 6 canaux pour un contrôle total des 4 clusters de LED; Mode autonome : activation sonore via micro interne; Mode maitre/esclave : magnifiques shows synchronisés;
• En option, une télécommande CA-8 est disponible.
• Entrées et sorties d'alimentation secteur au standard IEC permettant un raccordement facile entre plusieurs appareils via des cables IEC en option.
• Idéal pour toutes sortes d'applications : discothèques, clubs, DJ itinérants,...

Avant utilisation

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommages liés au transport. En cas de dommages, n'utilisez pas l'appareil et contactez le vendeur.
• Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défauts ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.
• Afin de protégerr l'environnement, merci de recycler les emballages autant que possible.

Vérifiez le contenu:

Vérifiez si l'emballage contient bien les articles suivants:

Appareil LED QUADRA BEAM Câble d'alimentation Mode d'emploi

Instructions de sécurité:

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune piece à l'intérieur de l'appareil que vous poussiez replacer vous-même. Confiez l'entretien uniquement à des techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil, ce qui peut causer un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au fonctionnement et à la maintenance se trouvant dans le manuel fourni avec l'appareil.

Ce symbole signifie : uniquement pour usage à l'intérieur.

Ce symbole signifie : Lire le mode d'emploi.

Ce symbole signifie : appareil construit selon les normes de sécurité classe I

Ce symbole représente la distance de recul minimum à respecter, c'est-à-dire, la distance minimum entre le projecteur et la surface à éclairer. Cette distance doit être de plus de 0,5 mètres.

Cet appareil peut être monté sur des surfaces inflammables courantes. Font partie de ces surfaces inflammables courantes, les matériaux de construction tels que le bois et des matériaux à base de bois d'une épaisseur supérieure à 2 mm.

• Afin de protégé l'environnement, merci de recycler les emballages autant que possible.
• Afin d'éviter tout risque d'incendie ou de décharge électrique, ne pas exposer cet appareil à la pluie ou à l'humidité.
• Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiant lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'appareil de fonctionner manière optimale, et elle peut même causer des dommages.
• Cet appareil est destiné à une utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou renverser de liquide dans l'appareil. Aucun objet contenant un liquide, tels que des vases, ne peut être placé sur cet appareil. Cela risquerait de provoquer une décharge électrique ou un dysfonctionnement. Si un corps étranger est introduit dans l'appareil, déconnectez immédiatement de la source d'alimentation.
• Aucune source de flamme nue, telle que des bougies allumées, ne peut être placée sur l'appareil.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 50cm minimum des murs.
• Ne pas couvrir les orifices de ventilation, un risque de surchauffe en résultait.
• Ne pas utiliser l'appareil dans un environnement poussièreux et le nettoyer régulièrement.
• Ne pas laisser l'appareil à portée des enfants.
• Les personnes non expérimentées ne doivent pas utiliser cet appareil.
• La température ambiantemaximale d'utilisation de l'appareil est de 40°C. Ne pas l'utiliser au-delà de cette température. Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes non concernées pendant le montage, le démontage et les opérations de maintenance.
• Débranche toujours l'appareil si vous ne l'utilisez pas de manière prolongée ou avant d'entreprendre des réparations.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux règlements de sécurité électrique et mécanique en vigueur dans votre pays. Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celle indiquée à l'étiquette de l'appareil.
• Le cordon d'alimentation doit toujours être en parfait état. Mettez immédiatement l'unité hors tension si le cordon avait été écrasé ou endommagé. Pour éviter tout risque de choc électrique, le cordon doit être remplacé par le constructeur, son agent ou un technicien qualifié.
• Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles!
• L'appareil doit être à la masse selon les règles de sécurité.
• Ne pas connecter l'unité à un variateur de luminosité.
• Utilisez toujours des câbles appropriés et certifiés lorsque vous installez l'appareil.
• Pour éviter toute décharge électrique, ne pas ouvrir l'appareil. Il n'y a pas de pièces pouvant être changées par l'utilisateur à l'intérieur.
• Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et ayant les mêmes spécifications électriques!
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• La carrosserie et les lentilles doivent être replacées si elles sont visiblement endommagées.
• Utilisez l'emballage d'origine si l'appareil doit être transporté.
• Pour des raisons de sécurité, il est interdit d'apporter une quelconque modification à l'unité non spécifiquement autorisée par les parties responsables.

Important: Ne jamais fixer directement la source de lumière! Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

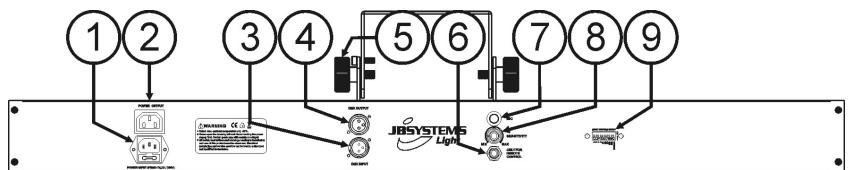

1. Entrée via connecteur IEC et porte-fusible intégré, branchez ici le câble d'alimentation qui est livré avec l'appareil.
2. Sortie alimentation secteur via connecteur IEC : on peut utiliser un cable spécial IEC afin de connecter cette sortie avec l'entrée secteur du LED QUADRA BEAM suivant afin de faciliter le chainage. (max 51 apparéils)
3. Entrée DMX : connecteur XLR mâle à 3 broches utilisé pour connecter des câbles DMX universels. Cette entrée reçoit ses instructions d'un contrôleur DMX ou d'un autre LED QUADRA BEAM quand c'est le mode maître/esclave qui a été choisi.
4. Sortie DMX : connecteur XLR femelle à 3 broches utilisé pour connecter le LED QUADRA BEAM soit à l'appareil qui suit dans la chaine DMX, soit à un autre LED QUADRA BEAM quand c'est le mode maître/esclave qui a été choisi.
5. Support de fixation, pourvu de 2 boutons de serrage (un de chaque côté de l'appareil) et d'un trou pouvant recevoir un crochet de fixation.
6. Prise 14 "utilisée pour connecter le contrôleur CA-8 optionnel
7. Microphone interne
8. Réglage de sensibilité du niveau audio.
9. Interrupteurs DIP utilisés pour régler l'adresse DMX de départ de l'appareil

Installation en hauteur

• Important: L'installation doit être faite par du personnel qualifié uniquement. Une installation incorrecte peut causer des blessures sévères et/ou endommager l'appareil. L'installation en hauteur exige de l'expérience! Les limites de charge doivent être scrupuleusement respectées, du matériel d'installation certifié doit être utilisé, et l'appareil installé doit subir des inspections de sécurité régulièrement.
• Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes non concernées lors de l'installation, la déinstallation ou la maintenance.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 50cm minimum des murs situés à proximité.
• L'appareil doit être hors de portée du public et en dehors des zones de passage de personnes ou des zones où le public est installé.
• Avant l'installation, assurez-vous que la zone d'installation pourra supporter, en son point de fixation, un minimum de 10 fois le poids de l'appareil.
• Utilisez systématiquement un câble de sécurité qui peut supporter 12 fois le poids de l'appareil lors de l'installation. Ce câble de sécurité secondaire doit être installé de manière à ce qu'aucune partie de l'appareil ne puisse descendre de plus de 20 cm si le support principal tombe.
• L'appareil doit être bien fixé, un montage à balancement est dangereux et ne devrait pas être pris en considération!
• Ne pas couvrir les orifices de ventilation pour éviter tout risque de surchauffe.
• L'utilisateur doit s'assurer que les installations techniques et de sécurité sont bien approuvées par un expert avant la première utilisation. Les installations doivent être inspectées chaque année par du personnel qualifié pour assurer une sécurité optimale.

Installation electrique + adressage

Important: L'installation électrique doit uniquement être effectuée par du personnel qualifié, selon la législation concernant les mesures de sécurité électriques et mécaniques en vigueur dans votre pays.

Installation électrique en mode DMX :

• Le protocole DMX est un signal à haute vitesse très utilisé pour le contrôle des équipements lumineux intelligents. Vous nevez connecter en guirlande votre contrôleur DMX et tous les appareils avec un câble balancé de bonne qualité.
• Les deux types de connecteurs XLR, ceux à 3 broches comme ceux à 5 broches, peuvent être utilisés; cependant, les connecteurs à 3 broches se rencontrent plus également car ils sont compatibles avec les câbles audio symétriques.

Plan de câblage des XLR à 3 broches : Broche 1 = prise de terre ~ broche 2 = signal négatif (-) ~ broche 3 = signal positif (+)

Plan de câblage des XLR à 5 broches : Broche 1 = prise de terre ~ broche 2 = signal négatif (-) ~ butilisées.

• Pour éviter des comportements étranges des effets de lumières dus aux interférences, vous devez utiliser une résistance de bouclage de 90 à 120 au bout de la guirlande. Ne jamais utiliser de séparateur de cables en forme « Y », cela ne fonctionnera pas! Assurez-vous que les appareils sont tous branchés sur le secteur.
• Chaque effet de lumière dans la guirlande doit avoir sa propre adresse de départ afin de savoir quelle est la commande du contrôlleil il doit décoder. Dans la prochaine section, vous apprendrez à régler l'adresse DMX.

Comment régler les interrupteurs DIP pour créer une adresse de départ correcte :

Référez-vous au chapitre suivant (réglage de l'adresse DMX-512) pour apprendre à régler l'adresse de départ sur cet appareil. L'adresse de départ de chaque appareil est très importante. Malheureusement il est impossible de vous expliquer dans ce mode d'emploi quelle adresse de démarrage vous devez introduire car cela dépend entièrement du contrôleur que vous utiliserez... veuillez donc vous référer au mode d'emploi de tout contrôleur DMX pour savoir quelle adresse vous devez utiliser.

Exemples de paramétrage pour différents types de configuration DMX:

Mode à 1 Canal: 001 (appareil1), 002 (appareil2), 003 (appareil3),... → intervalles d'un canal Mode à 6 Canaux: 001 (appareil1), 007 (appareil2), 013 (appareil3),... → intervalles de 6 canaux

Chacun des 9 premiers interrupteurs DIP correspond à une certaine valeur DMX. L'interrupteur DIP 10 est utilisé pour passer du mode à 1 canal au mode à 6 canaux, ou inversement.

DIP	#1	#2	#3	#4	#5	#6	#7	#8	#9	#10
Valeur	1	2	4	8	16	32	64	128	256	ON = mode à 1 canalOFF = mode à 6 canaux

On peut combiner les valeurs de ces interrupteurs de manière à obtenir n'importe quelle désесь de départ entre 1 et 512 :

Réglage adresse = 01	→ int. 1 = ON	valeur = 1
Réglage adresse = 05	→ int. 1+3 = ON	valeur = 1+4 = 5
Réglage adresse = 09	→ int. 1+4 = ON	valeur = 1+8 = 9
Réglage adresse = 13	→ int. 1+3+4 = ON	valeur = 1+4+8 = 13
...
Réglage adresse = 62	→ int. 2+3+4+5+6 = ON	valeur = 2+4+8+16+32 = 62

1. Un seul appareil en mode autonome :

Important : L'appareil DOIT être réglé à l'adresse DMX 001 (Premier switch DIP sur ON, tous les autres sur OFF). Connectez simplement l'appareil au secteur et mettez de la musique. L'appareil commencera à fonctionner automatiquement en suivant le rythme de la musique.

Si vous mettez également l'interrupteur dip N° 10 sur ON, l'appareil fonctionnera en mode automatique à la vitesse préprogrammée.

2. Deux appareils ou plus, en mode 'maître/esclave

Connectez deux appareils ou plus entre eux. A cette fin, utilisez des cables pour micros, de bonne qualité et pourvus de prises XLR symétriques. L'appareil qui n'a pas de cable raccordé à son entrée se comportera en 'master', les autres réagiront donc comme des appareils 'slaves'.

Important: sur l'appareil 'master', l'adresse DMX doit être réglée sur 000

Réglez l'adresse DMX du premier appareil esclave sur 001.

On peut inverser les réactions d'un ou de plusieurs 'slaves' en changeant la position de l'interrupteur DIP N° 10 sur les 'esclaves' en question. Il suffit d'essayer et de voir si cela améliore l'effet.

3. Pour disposer de plus de contrôle, connectez le contrôleur optionnel ca-8 :

Le contrôle CA-8 ne peut être utilisé qu'avec deux modes : autonome et maître/esclave.

Connectez le contrôle au jack d'entrée du premier appareil (maître). Vous pouvez maintenant contrôler tous les appareils connectés.

Stand by	L'appareil est totalement éteint.
Fonction	4. Stroboscope synchrone5. Stroboscope sonore6. Stroboscope alterné	Sélectionnez un show
Mode	Strobo (LED éteinte)	Show (LED allumée)

4. Mode DMX :

Quand les appareils sont connectés en mode DMX, ils peuvent être contrôlés en suivant les instructions du tableau DMX ci-dessous :

Mode à 1 canal:

Mode de fonctionnement très pratique : vous n'avez besoin que d'un seul canal DMX pour activer 1 des 12 programmes chenillard pilotés par la musique, ou pour simplement allumer ou éteindre l'effet à l'aide d'une commande style JB Systems effect commander' (pas besoin de switch pack).

Mode à 6 canaux:

Contrôlez toutes les fonctions et programmes de l'effet.

• Canal 1: allumez/éteignez l'appareil et sélectionnez un des 25 programmes chenillard
• Canal 2: contrôle de la fonction stroboscopique.
• Canal 3: contrôle du niveau de sortie des LED rouges.
• Canal 4: contrôle du niveau de sortie des LED vertes.
• Canal 5: contrôle du niveau de sortie des LED bleues.
• Canal 6: contrôle du niveau de sortie général.

MODE A 1 CANAL MODE A 6 CANAUX

Ch1	Ch1	Ch2	Ch3	Ch4	Ch5	Ch6
Chase	Chase	Strobe	Red	Green	Blue	Dimmer
250-255 Chase 12	250-255 Chase 25	10-255	255	100%	255	100%
230-249 Chase 11	240-249 Chase 24
210-229 Chase 10	220-229 Chase 22
190-209 Chase 9	190-199 Chase 19
170-189 Chase 8	160-169 Chase 16
150-169 Chase 7	150-159 Chase 15
130-149 Chase 6	140-149 Chase 14
110-129 Chase 5	130-139 Chase 13
090-109 Chase 4	120-129 Chase 12
070-089 Chase 3	110-119 Chase 11
050-069 Chase 2	100-109 Chase 10
030-049 Chase 1	090-099 Chase 9
000-029 OFF	080-089 Chase 8
	070-079 Chase 7
	060-069 Chase 6
	050-059 Chase 5
	040-049 Chase 4
	030-039 Chase 3
	020-029 Chase 2
	010-019 Chase 1
	000-009 Function

Maintenance

• Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes non concernées lors de la maintenance
• Mettez l'appareil hors tension, débranchez le cordon d'alimentation et attendez que l'appareil ait refroidi.

Pendant l'inspection, les points suivants doivent être vérifiés :

• Toutes les vis utilisées pour l'installation de l'appareil ou de chacune de ses pièces doivent être bien fixées et non corrodées.
• Les niches, fixations et structures de support (plafond, poutres, suspensions) doivent être totalement intactes, sans aucune déformation.
• Lorsqu'une lentille optique est visiblement endommagée (fissure ou éraflures profondes), elle doit être remplacée.
• Les câbles doivent être en parfait état et doivent être remplacés immédiatement en cas de détéction d'un problème, même bénin.
• Pour protégerr l'appareil de toute surchauffe, les ventilateurs (le cas échéant) et les orifices de ventilation doivent être nettoyés tous les mois. L'intérieur de l'appareil doit être nettoyé chaque année à l'aide d'un aspirateur ou d'un pistonnet à air.
• Le nettoyage des lentilles optiques internes et externes et/ou des miroirs doit être effectué périodiquement pour optimis îner une accumulation de saletés plus importante sur les parties optiques de l'appareil.
• Nettoyez à l'aide d'un chiffon doux avec des produits de nettoyage pour verres normaux.
• Séchez toujours les parties soigneusement.
• Nettoyez les optiques externes au moins une fois tous les 30 jours.
• Nettoyez les optiques internes au moins une fois tous les 90 jours.

Attention: Nous vous recommandons fortement de faire exécuter le nettoyage interne par du personnel qualifié!

Alimentation: CA 100V à 240V, 50/60Hz

Consommation : 12 watts

Fusible: 250V 6,3A lente (20mm verre)

Contrôle du son: microphone interne

Connexions DMX: connecteurs XLR mâle / femelle à 3 broches

Canaux DMX utilisés :

Ampoules: 256 LED (R96 + V96 + B64)

Dimensions: 965 × 190 × 82 cm

Poids: 6,4kg

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.beglec.com

Canals DMX utilisés: 1 ou 6 canaux

Lampara: 256 LEDs (R96 + G96 + B64)
